Панель приборов ВАЗ-2108 - описание, устройство и особенности
Статья обновлена: 18.08.2025
Панель приборов автомобиля ВАЗ-2108 играет ключевую роль в информировании водителя о параметрах работы систем и текущем состоянии машины.
Данный узел объединяет контрольные приборы, сигнальные лампы и органы управления в единую конструкцию передней части салона.
Конструкция "восьмёрки" отличается от классических моделей ВАЗ и отражает прогрессивные для своего времени решения.
Понимание устройства щитка приборов позволяет эффективно эксплуатировать автомобиль и своевременно диагностировать возможные неисправности.

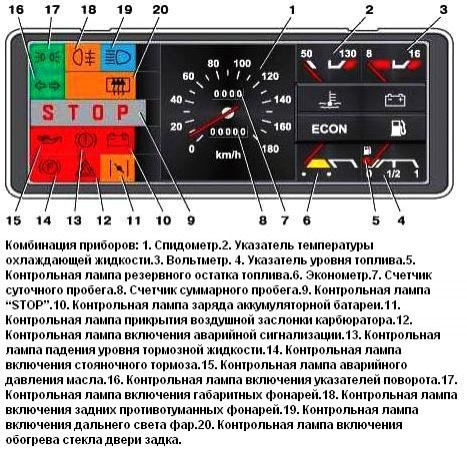

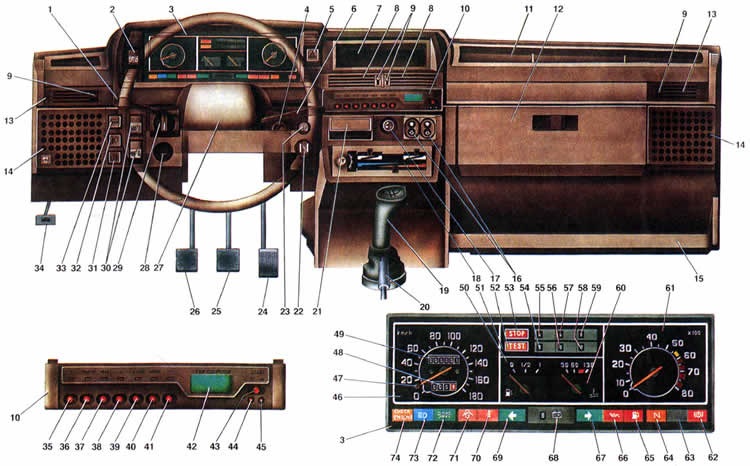

Компоновка приборов водительского щитка
Щиток приборов ВАЗ-2108 имеет строгую функциональную компоновку, объединяющую контрольные приборы и сигнальные лампы в единый прямоугольный блок. Центральное положение занимает спидометр с интегрированным одометром, обеспечивающий приоритетный контроль скорости движения и общего пробега. Справа от него расположен тахометр, визуализирующий частоту вращения коленчатого вала двигателя – критически важный параметр для корректного переключения передач.
Нижний ярус отведен под комбинацию из трех стрелочных указателей в круглых корпусах. Левый сектор содержит указатель температуры охлаждающей жидкости, центральный – уровень топлива в баке, а правый – вольтметр для мониторинга напряжения бортовой сети. Такое симметричное расположение обеспечивает интуитивное считывание показаний при минимальном отвлечении от дороги.
Дополнительные элементы компоновки
Над основной группой приборов размещена горизонтальная панель сигнализаторов прямоугольной формы. Слева направо расположены:
- Контроль заряда АКБ (красный)
- Давление масла (красный)
- Ручной тормоз (красный)
- Поворотники (зеленые стрелки)
- Габаритные огни (зеленый)
- Дальний свет (синий)
Справа от тахометра вертикально расположены:
- Блокировочный индикатор штатной противоугонной системы
- Лампа-сигнализатор резерва топлива (оранжевая)
- Контрольная лампа карбюраторного экономайзера
| Цветовая сигнализация | Тип индикации | Критичность |
| Красный | Аварийные параметры | Требует немедленной остановки |
| Оранжевый | Предупреждение (резерв) | Требует внимания в ближайшее время |
| Зеленый/Синий | Информация о работе систем | Нормальный режим эксплуатации |
Все стрелочные приборы имеют черные шкалы с белыми цифровыми метками и оранжевую подсветку, активируемую вместе с габаритным освещением. Кнопка сброса суточного пробега одометра вынесена отдельно под спидометром, что исключает случайные нажатия. Регулировка яркости подсветки осуществляется поворотным переключателем на левом подрулевом модуле.
Спидометр с одометром и счетчиком суточного пробега
Спидометр ВАЗ-2108 расположен в правой части комбинации приборов и представляет собой классический стрелочный указатель скорости движения. Он приводится в действие механическим тросиком, соединенным с редуктором коробки передач. Шкала градуирована от 0 до 180 км/ч, что полностью соответствует эксплуатационным возможностям автомобиля.
В нижней секции спидометра интегрированы два счетчика пробега: основной одометр (общий пробег) и дополнительный счетчик суточного пробега с ручным сбросом. Оба счетчика имеют барабанный механизм с вращающимися цифровыми роликами, отображающими километраж. Считывание показаний осуществляется через отдельные окошки на лицевой панели приборного щитка.
Особенности конструкции и работы
Основной одометр фиксирует суммарный пробег автомобиля с момента начала эксплуатации. Его показания не подлежат сбросу пользователем и защищены от несанкционированного вмешательства механической блокировкой. Данные хранятся за счет храпового механизма, предотвращающего обратное вращение роликов.
Счетчик суточного пробега (дневной счетчик) предназначен для замера расстояния за конкретный период (например, поездки или заправки). Сброс показаний на ноль осуществляется поворотом отдельной кнопки-регулятора, расположенной под окошком счетчика. Механизм допускает вращение только в одну сторону.
- Тип привода: механический тросик с гибким валом
- Погрешность: до 5-7% из-за износа тросика и люфтов в передаче
- Уязвимые места: заедание тросика, износ шестерен редуктора, запотевание стекла
- Особенность суточного счетчика: обнуление при превышении 999,9 км
| Элемент | Принцип работы | Особенности обслуживания |
| Стрелка спидометра | Магнитно-индукционная система | Калибровка только при замене узла |
| Барабан одометра | Червячная передача с редуктором | Чувствителен к загустевшей смазке |
| Кнопка сброса | Кулачковый механизм | Заедает при попадании пыли |
Тахометр и его практическое применение
Тахометр на ВАЗ-2108 – стрелочный прибор, отображающий частоту вращения коленчатого вала двигателя в реальном времени. Его шкала проградуирована в тысячах оборотов в минуту (×1000 об/мин), с рабочим диапазоном от 0 до 7 тыс. об/мин.
Основная практическая функция – контроль нагрузки на двигатель для предотвращения выхода за критические обороты. Красная зона на шкале (обычно от 6000 об/мин) указывает на опасный режим работы, способный вызвать ускоренный износ или повреждение мотора.
Ключевые аспекты использования
Оптимальное переключение передач:
- Экономичный режим: переключение при 2500–3000 об/мин
- Динамичный разгон: переключение при 4500–5500 об/мин
Контроль холостого хода: стабильные обороты 800–900 об/мин свидетельствуют о нормальной работе двигателя. Отклонения сигнализируют о неисправностях (подсос воздуха, сбои датчиков).
Диагностика проблем:
- Плавающие обороты на холостом ходу – неисправность регулятора холостого хода.
- Падение оборотов при нагрузке (включение фар, печки) – слабый заряд АКБ или износ генератора.
| Цветовая зона | Диапазон (об/мин) | Рекомендации |
|---|---|---|
| Зеленая | 800–4000 | Безопасный режим для повседневной езды |
| Желтая | 4000–6000 | Кратковременное использование при разгоне |
| Красная | 6000–7000 | Недопустимая зона для эксплуатации |
Важно: тахометр ВАЗ-2108 подключается к катушке зажигания. Нестабильные показания могут указывать на пробой высоковольтных проводов или неполадки в трамблере.
Указатель температуры охлаждающей жидкости
Указатель температуры охлаждающей жидкости (УТОЖ) на панели приборов ВАЗ-2108 представляет собой магнитоэлектрический прибор, состоящий из приемника (указателя) на щитке приборов и датчика ТМ106, установленного в головке блока цилиндров двигателя. Принцип работы основан на изменении сопротивления термистора внутри датчика при нагреве охлаждающей жидкости, что вызывает отклонение стрелки указателя пропорционально температуре.
Шкала прибора градуирована в градусах Цельсия и имеет цветовые зоны: белый сектор (40-85°C) соответствует прогреву, зеленый (85-100°C) – нормальной рабочей температуре, красный (свыше 105°C) сигнализирует о перегреве. Стрелка при выключенном зажигании находится за левой границей шкалы.
Конструктивные особенности
- Датчик ТМ106: термистор с отрицательным температурным коэффициентом (сопротивление падает при нагреве)
- Стабилизация напряжения: питание цепи осуществляется через термобиметаллический стабилизатор напряжения (СН) на щитке приборов
- Диапазон измерений: от 40°C до 120°C при напряжении бортовой сети 12-15В
Типовые неисправности включают завышенные показания при окислении контактов датчика, отсутствие реакции стрелки при обрыве цепи или выходе из строя термистора, а также колебания стрелки при нарушении работы СН. Контроль показаний обязателен при движении – выход температуры за зеленую зону требует немедленной остановки двигателя.
Контроль уровня топлива в баке
Контроль уровня топлива на ВАЗ-2108 осуществляется электронными указателем и датчиком, интегрированными в единую систему. Указатель расположен на комбинации приборов слева от спидометра, а сам датчик закреплен внутри топливного бака на модуле подачи горючего.
Принцип работы основан на изменении сопротивления датчика при перемещении поплавка, связанного с рычагом. При полном баке сопротивление минимально (около 7 Ом), при пустом – максимально (285-335 Ом). Указатель преобразует это сопротивление в отклонение стрелки по биметаллическому принципу: ток нагревает пластину, которая изгибается и перемещает указатель по калиброванной шкале.
Ключевые особенности и компоненты
Основные элементы системы включают:
- Датчик уровня топлива (ДУТ): Погружной тип с пластмассовым поплавком и токосъемником, скользящим по резистивной дорожке.
- Биметаллический указатель: Проградуирован в литрах (55 л – полный бак, 0 – резерв). Красная зона обозначает остаток менее 4-5 литров.
- Электрическая цепь: Напряжение +12В подается через предохранитель №2 (10А), подключение к датчику – коричневым проводом.
Характерные неисправности:
| Симптом | Возможная причина |
| Стрелка на нуле | Обрыв провода, окисление контактов, заклинивание поплавка |
| Ложные показания | Износ резистивного слоя ДУТ, перетирание проводов |
| Стрелка в максимуме | Короткое замыкание в цепи |
Важно: Погрешность показаний может достигать 10-15% из-за колебаний уровня топлива при движении и конструктивных допусков. Точность снижается при износе резистивной дорожки датчика – характерный признак – "прыгающая" стрелка на неровной дороге.
Система сигнальных ламп: расположение и значения
Сигнальные лампы на панели приборов ВАЗ-2108 расположены в верхней части комбинации, непосредственно под тахометром и спидометром. Они сгруппированы в два горизонтальных ряда для удобства визуального контроля водителем во время движения.
Каждая лампа имеет стандартизированный графический символ или цветовую маркировку, облегчающую идентификацию. При включении зажигания происходит кратковременная тестовая индикация большинства ламп для проверки их работоспособности.
Назначение и расшифровка сигнальных индикаторов
Основные сигнальные лампы и их значения:
- Красный масленка: Аварийное падение давления масла в двигателе. Требуется немедленная остановка.
- Красный аккумулятор: Отсутствие зарядки аккумулятора от генератора. Неисправность в системе электроснабжения.
- Красный руль: Низкий уровень тормозной жидкости или неисправность тормозной системы (совмещен с индикатором стояночного тормоза).
- Желтый CHECK: Общая индикация неисправности двигателя (в системах с ЭБУ). Требуется диагностика.
- Зеленый поворотники: Активация указателей поворота (мигающий).
- Голубой дальний свет: Включение дальнего света фар.
- Зеленый габариты: Работа наружного освещения (габаритные огни).
Дополнительные индикаторы и особенности:
| Оранжевый бензоколонка | Критически низкий уровень топлива в баке (резерв). |
| Зеленый противотуманки | Активация задних противотуманных фонарей. |
| Желтый восклицательный знак | Неисправность в системе электроусилителя руля (на поздних модификациях). |
Важно: Постоянное горение красных или желтых индикаторов во время движения требует немедленного реагирования. Синий индикатор дальнего света предупреждает о необходимости переключения на ближний при встречном разъезде согласно ПДД.
Лампа давления масла и аварийного уровня
Лампа давления масла на панели ВАЗ-2108 активируется при падении давления в системе смазки ниже 0,4-0,8 кгс/см². Она подключена к датчику давления ММ393А, установленному в блоке цилиндров двигателя. Загорание этой лампы во время работы двигателя требует немедленной остановки мотора для предотвращения выхода из строя коренных и шатунных подшипников.
Лампа аварийного уровня масла срабатывает при снижении объема масла в картере ниже минимальной отметки. Она управляется поплавковым датчиком, расположенным в поддоне двигателя. При опускании поплавка ниже критического уровня контакты датчика замыкают цепь, зажигая красный индикатор на приборной панели, сигнализируя о необходимости долива масла.
Принцип работы и особенности
| Компонент | Тип | Логика работы |
|---|---|---|
| Датчик давления | Мембранный (ММ393А) | Замыкает контакты при давлении < 0,4 кгс/см² |
| Датчик уровня | Поплавковый | Замыкает цепь при опускании поплавка |
| Цепь питания | Через замок зажигания | +12В подается на лампу при включении зажигания |
При включении зажигания обе лампы кратковременно загораются во время самодиагностики панели приборов. После запуска двигателя исправная лампа давления должна погаснуть в течение 2-3 секунд. Особенностью системы является раздельная работа датчиков: лампа уровня реагирует исключительно на количество масла, а лампа давления – на работоспособность масляного насоса и герметичность системы.
Ложные срабатывания чаще всего вызываются окислением контактов датчиков или износом проводки. При длительном горении лампы давления на холостых оборотах необходимо проверить состояние масляного фильтра и редукционного клапана. Совместное загорание обеих ламп указывает на критическую нехватку масла или комплексную неисправность системы смазки.
Индикатор заряда аккумуляторной батареи
Данный индикатор в виде красной пиктограммы с изображением аккумулятора расположен на комбинации приборов ВАЗ-2108. Он активируется при включении зажигания и должен гаснуть после запуска двигателя, сигнализируя о начале работы генератора и заряде АКБ.
Контрольная лампа подключена к двум цепям: к плюсовой клемме АКБ через замок зажигания и к выходу генератора. При неработающем двигателе напряжение на обоих контактах идентично – лампа не горит. После включения зажигания возникает разница потенциалов между клеммой "плюс" АКБ и выводом генератора, что зажигает индикатор.
Принцип работы и диагностика неисправностей
При запуске мотора генератор вырабатывает ток, выравнивая напряжение на обоих контактах лампы – индикатор гаснет. Постоянное горение сигнализирует об:
- Обрыве ремня генератора
- Неисправности регулятора напряжения
- Повреждении диодного моста или обмоток генератора
Отсутствие свечения при включении зажигания указывает на:
- Перегорание лампы на приборной панели
- Окисление контактов в цепи
- Обрыв проводки
| Состояние индикатора | Возможная причина | Способ проверки |
|---|---|---|
| Горит после запуска двигателя | Отсутствие заряда АКБ | Замер напряжения на клеммах при 2000 об/мин (норма: 13.6-14.2В) |
| Не загорается при включении зажигания | Обрыв контрольной цепи | Прозвонка проводов от АКБ до панели приборов |
Световые указатели поворотов и дальнего света
На панели приборов ВАЗ-2108 световые сигнализаторы поворотов и дальнего света выполнены в виде пиктограмм зеленого цвета. Указатели левого и правого поворота расположены симметрично по краям комбинации приборов и активируются синхронно с миганием внешних световых приборов автомобиля. Их работа сопровождается характерным щелчком реле-прерывателя.
Индикатор дальнего света (символ фары с прямыми лучами) находится в центральной части панели, обычно над спидометром. Он загорается синим или голубым светом при включении дальнего света фар, обеспечивая визуальное подтверждение режима для водителя. Оба типа указателей используют лампы накаливания малой мощности, подключенные параллельно основным цепям освещения.
Конструктивные особенности
Элементы системы сигнализации отличаются следующими характеристиками:
- Цветовая идентификация: зеленый для поворотов, синий для дальнего света
- Синхронизация: мигание поворотников совпадает с частотой 1-2 Гц внешних ламп
- Надежность: дублирование функций – при перегорании внешней лампы поворота индикатор продолжает работать
| Тип указателя | Расположение | Режим свечения |
|---|---|---|
| Повороты | Крайние секции панели | Прерывистый (мигающий) |
| Дальний свет | Центральная зона | Постоянный |
Важно: Неисправность реле поворотов приводит к увеличению частоты мигания или полному отказу индикации. Контроль исправности цепи дальнего света осуществляется исключительно через панельный индикатор.
Контроль включения стояночного тормоза
Контроль активации стояночного (ручного) тормоза на ВАЗ-2108 осуществляется через отдельный сигнализатор на панели приборов. Данный индикатор загорается при поднятии рычага ручника, предупреждая водителя о его включенном состоянии.
Система использует простой механизм: при поднятии рычага замыкаются контакты датчика, расположенного в основании рычага тормоза. Это замыкание цепи приводит к включению сигнальной лампы красного цвета с пиктограммой восклицательного знака в круге (!), расположенной в правой части комбинации приборов.
Принцип работы и особенности
Ключевые элементы системы контроля:
- Датчик включения: Установлен в салоне у основания рычага ручного тормоза. При поднятии рычага шток датчика перемещается, замыкая контакты.
- Цепь сигнализации: Состоит из проводов, соединяющих датчик, лампу на панели и предохранитель №1 (10А) в монтажном блоке.
- Сигнальная лампа: Лампа накаливания мощностью 1,5 Вт, встроенная в комбинацию приборов. При зажигании кратковременно загорается для проверки исправности.
Важные эксплуатационные нюансы:
- Лампа должна гаснуть сразу после опускания рычага. Если индикатор горит при отпущенном ручнике – вероятно залипание контактов датчика или короткое замыкание в цепи.
- Отсутствие свечения лампы при включенном ручнике указывает на перегорание лампы, обрыв цепи, окисление контактов или выход датчика из строя.
- Конструкция датчика не регулируется и при неисправности подлежит замене.
| Компонент | Расположение | Функция |
|---|---|---|
| Датчик ручника | Основание рычага в салоне | Замыкание цепи при активации |
| Сигнальная лампа | Правая зона панели приборов | Визуальное предупреждение |
| Предохранитель F1 (10А) | Монтажный блок | Защита цепи |
Датчики и приводы механических приборов
На панели приборов ВАЗ-2108 механические приборы представлены спидометром с одометром, работа которых обеспечивается тросовым приводом. Трансмиссионный редуктор привода спидометра, установленный на коробке передач, передает вращение через гибкий вал непосредственно на измерительный узел комбинации приборов. Данная конструкция исключает необходимость электрических датчиков для измерения скорости и пробега.
Гибкий трос заключен в защитную оболочку и требует периодической смазки. К характерным неисправностям относят износ наконечников троса, перетирание оплетки, заклинивание сердечника из-за загрязнения или отсутствия смазки. Это проявляется в дребезжании стрелки спидометра, завышенных/заниженных показаниях или полном отказе прибора.
Компоненты механического привода
Система включает следующие элементы:
- Редуктор привода спидометра - шестеренчатый механизм на КПП с выходным шлицевым соединением
- Трос в сборе - стальной сердечник квадратного сечения в витой металлической оплетке
- Приемный узел спидометра - магнитный диск со стрелкой и червячный механизм одометра
- Фиксирующие хомуты - крепления троса к кузову в моторном отсеке и за приборной панелью
Особенности взаимодействия компонентов:
| Компонент | Функция | Тип соединения |
|---|---|---|
| Редуктор КПП | Преобразует скорость вращения валов в пропорциональные обороты | Шлицевое (квадрат 10х10 мм) |
| Трос привода | Передает крутящий момент на спидометр | Наконечники типа "квадрат-квадрат" |
| Приемный патрубок спидометра | Воспринимает вращение и преобразует в показания | Цанговый зажим с гайкой |
Принцип работы тросового привода спидометра
Тросовый привод спидометра на ВАЗ-2108 обеспечивает передачу вращения от коробки передач к самому прибору. Основным рабочим элементом системы является гибкий стальной трос, заключенный в защитную оболочку. Один конец троса жестко соединен с ведомым валом КПП через специальный приводной адаптер.
При движении автомобиля вращение выходного вала коробки передач передается на сердечник троса. Этот сердечник вращается внутри неподвижной металлической оплетки, которая выполняет роль защитного кожуха и крепится к кузову кронштейнами. Вращательное движение по тросу передается непосредственно на входной вал спидометра, расположенный в приборной панели.
Ключевые особенности работы
- Вращение сердечника троса происходит со скоростью, пропорциональной скорости вращения колес
- На входном узле спидометра установлен магнитный узел, преобразующий механическое вращение в отклонение стрелки
- Защитная оболочка предотвращает перегибы и минимизирует трение сердечника
| Компонент | Функция |
| Сердечник троса | Передача вращательного момента |
| Защитная оплетка | Фиксация траектории, защита от повреждений |
| Приводной адаптер КПП | Соединение с вторичным валом коробки передач |
Характерный гул или вибрация в салоне при движении обычно свидетельствуют о износе сердечника или недостаточной смазке троса. Плавность хода обеспечивается заливкой термостойкой смазки в оболочку при сборке, которая со временем требует обновления.
Блок предохранителей на панели приборов
Блок предохранителей на ВАЗ-2108 расположен в нижней части панели приборов со стороны водителя, за пластиковой декоративной крышкой прямоугольной формы. Он объединяет плавкие элементы, защищающие наиболее важные электроцепи автомобиля от коротких замыканий и перегрузок.
Конструктивно блок представляет собой компактный пластиковый корпус с посадочными гнёздами для предохранителей стандартного номинала. Крышка блока снабжена схемой-легендой, указывающей назначение каждого элемента и его токовую характеристику для удобства идентификации при замене.
Ключевые особенности и устройство
- Тип предохранителей: Ножевые (flat-blade), размером 6.35×25 мм
- Количество гнёзд: 10 основных позиций + резервные слоты
- Номиналы защиты: От 8А до 16А в зависимости от защищаемой цепи
- Подключение: Питание осуществляется через жгут проводов от аккумулятора и замка зажигания
Распространённые цепи под защитой:
- Габаритные огни и подсветка приборов
- Стеклоочистители и омыватель лобового стекла
- Указатели поворотов и аварийная сигнализация
- Система вентиляции печки
- Звуковой сигнал
- Прикуриватель
| Номер слота | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 8 | Лампа освещения багажника |
| F2 | 8 | Стоп-сигналы |
| F3 | 16 | Дворники, омыватель |
| F4 | 8 | Звуковой сигнал |
Важно! При перегорании элемента необходимо устанавливать предохранитель строго аналогичного номинала. Использование "жучков" или деталей с несоответствующей силой тока может привести к повреждению электропроводки или возгоранию.
Органы управления вентиляцией и отоплением
Система регулировки микроклимата в салоне ВАЗ-2108 включает механические органы управления, расположенные на центральной консоли ниже радиоприемника. Основными элементами являются поворотные регуляторы скорости вентилятора и температуры воздушного потока, а также переключатель режимов распределения воздуха.
Регулятор скорости вентилятора (правый поворотный переключатель) имеет четыре фиксированных положения: "0" – отключение, "I-III" – ступенчатое увеличение оборотов электродвигателя отопителя. Левый поворотный регулятор управляет температурой подаваемого воздуха за счет изменения положения заслонки, смешивающей холодный и нагретый потоки.
Распределение воздушных потоков
Центральный переключатель режимов позволяет направлять воздух по пяти схемам:
- Ноги – обдув ног водителя и переднего пассажира
- Ноги/лобовое стекло – комбинированная подача для предотвращения запотевания
- Лобовое стекло – интенсивный обдув через дефлекторы у стекла
- Центральные и боковые дефлекторы – прямой поток на пассажиров
- Центральные дефлекторы + ноги – комфортное распределение
Важно: Для активации обдува лобового стекла при запотевании необходимо одновременно включить вентилятор (минимум 1-я скорость) и повернуть температурный регулятор в красный сектор. Переключение режимов сопровождается характерным щелчком фиксатора.
| Орган управления | Функция | Особенности работы |
|---|---|---|
| Правый поворотный переключатель | Скорость вентилятора | Замыкает резисторы блока отопителя |
| Левый поворотный переключатель | Температура воздуха | Управляет тросом смесительной заслонки |
| Центральный рычаг | Распределение потоков | Механически связан с заслонками воздуховодов |
Все приводы заслонок выполнены на тросовой передаче, требующей периодической регулировки натяжения. Отказ обдува на определенных режимах обычно указывает на обрыв троса или отсоединение тяги от рычага заслонки.
Регуляторы направления воздушных потоков
Регуляторы направления воздушных потоков на панели приборов ВАЗ-2108 представляют собой механические переключатели, управляющие распределением воздуха в салоне. Основными элементами системы являются центральный распределитель с тросовым приводом и поворотные дефлекторы на торпедо, позволяющие точечно корректировать направление воздуха.
Управление осуществляется круглой рукояткой с пиктограммами, расположенной справа от рулевой колонки. При повороте регулятора усилие через гибкий трос передается на центральный воздушный клапан в системе отопителя, который перенаправляет потоки между каналами лобового стекла, центральной панели и ножных дефлекторов.
Особенности конструкции
| Компонент | Описание |
|---|---|
| Центральная заслонка | Трехпозиционная пластиковая заслонка, переключающая магистральные каналы |
| Дефлекторы | 2 поворотных сопла с шаровыми шарнирами, регулируемые вручную |
| Трос управления | Стальной трос в полимерной оболочке длиной 35 см, соединяющий рукоятку и заслонку |
Характерные особенности системы:
- Фиксированные положения: 4 позиции регулятора (стекло/стекло+ноги/ноги/центральные сопла)
- Общая регулировка: отсутствует раздельное управление для водителя и пассажира
- Типовые неисправности: заедание троса, износ пластиковых креплений заслонки, люфт дефлекторов
Переключатель отопителя и вентилятора печки
Управление климатической системой салона ВАЗ-2108 осуществляется через комбинированный переключатель, расположенный на центральной консоли. Данный блок совмещает регулировку скорости вентилятора печки и распределение воздушных потоков, обеспечивая водителю интуитивный контроль над микроклиматом. Конструкция предусматривает механическую связь с заслонками отопителя через тросовые приводы.
Переключатель выполнен в виде круглой поворотной рукоятки с нанесенными пиктограммами режимов. Фиксация в положениях обеспечивается подпружиненным шариковым механизмом, снижающим риск самопроизвольного сдвига. Электрическая часть содержит ступенчатый реостат для управления оборотами электродвигателя вентилятора.
Ключевые элементы конструкции
- Рукоятка выбора режима – маркирована секторами:
- Закрыто
- Обдув лобового стекла
- Обдув ног
- Комбинированный режим (ноги/стекло)
- Подача воздуха на уровень лица
- Поворотный переключатель скоростей вентилятора – 3 положения (+ выключенное состояние)
- Клеммная колодка – подключение к электропроводке
- Тяги привода заслонок – передают усилие на распределитель потоков
Распространенные неисправности
| Симптом | Причина | Решение |
|---|---|---|
| Не включается вентилятор | Окисление контактов, перегорание резистора | Чистка клемм, замена реостата |
| Воздух не переключается между зонами | Обрыв тросика, заклинивание заслонки | Регулировка тяг, смазка механизмов |
| Искрение при переключении | Износ контактных групп | Замена переключателя |
Важно: При замене переключателя необходимо демонтировать декоративную накладку тоннеля. Подключение проводов выполняется строго по схеме – перепутывание клемм приводит к короткому замыканию. Регулярная очистка воздуховодов продлевает ресурс механизма заслонок.
Центральные воздуховоды и дефлекторы
Воздуховоды расположены в центральной части торпедо и интегрированы в конструкцию панели приборов. Основная их функция – распределение воздушного потока от отопителя (печки) или системы вентиляции по салону автомобиля. Изготавливаются из прочного пластика, устойчивого к перепадам температур.
Конструктивно состоят из центрального канала, разветвляющегося на левый и правый каналы, направленные к дефлекторам обдува. Форма и сечение рассчитаны на минимизацию потерь давления и равномерную подачу воздуха. Для снижения шумности внутренние поверхности имеют гладкую структуру без резких изгибов.
Особенности дефлекторов
Дефлекторы (сопла обдува) установлены на торцах воздуховодов и оснащены регулировочными механизмами:
- Горизонтальные жалюзи – управляют направлением воздушного потока по вертикали.
- Вертикальные заслонки – регулируют направление по горизонтали.
- Колесико интенсивности – изменяет сечение выходного отверстия для контроля силы обдува.
Ключевые особенности работы системы:
- Дефлекторы независимы друг от друга – водитель и пассажир настраивают обдув индивидуально.
- При закрытии одного дефлектора автоматически увеличивается давление в соседнем.
- Поворотные механизмы имеют пластиковые зубчатые передачи, чувствительные к резким усилиям.
| Параметр | Характеристика |
| Диаметр сопла | 60 мм (стандарт) |
| Угол регулировки | ±30° по вертикали/горизонтали |
| Тип крепления | Пластиковые защелки |
| Распространенная неисправность | Люфт жалюзи из-за износа осей |
Важно: При замене дефлекторов требуется демонтаж декоративных накладок торпедо. Не рекомендуется использовать агрессивные чистящие средства – пластик подвержен образованию трещин.
Боковые сопла обдува стекол
Боковые сопла обдува стекол на панели приборов ВАЗ-2108 расположены в торпедо по краям, вблизи боковых окон. Эти элементы отвечают за направленную подачу воздуха для предотвращения запотевания и обледенения стекол в зоне передних дверей. Конструктивно сопла интегрированы в общую систему вентиляции салона и работают в связке с основным воздуховодом.
Воздушный поток регулируется центральным блоком управления обдувом, но каждое сопло имеет индивидуальный поворотный диффузор. Это позволяет водителю и пассажиру независимо направлять струю воздуха вдоль поверхности бокового стекла для максимально эффективного устранения конденсата или наледи в своей зоне.
Конструктивные особенности
Ключевые характеристики сопел включают:
- Шарнирное крепление диффузора – сфера позволяет изменять угол обдува в двух плоскостях
- Регулируемые жалюзи – управление интенсивностью потока поворотным кольцом
- Безвоздушный зазор – технологический отступ между соплом и стеклом для равномерного распределения воздуха
- Упрощенная форма – литье из АБС-пластика без декоративных накладок
Основные эксплуатационные ограничения связаны с хрупкостью пластиковых креплений диффузора и постепенным разбалтыванием шарнира. При агрессивном воздействии (сильный поворот, давление) возможен отрыв регулируемой части. Ремонт обычно требует замены всего сопла, так как внутренние клипсы не подлежат восстановлению.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр воздуховода | 40 мм | Жесткий гофрированный рукав |
| Угол регулировки | ±35° по вертикали ±50° по горизонтали |
Ограничен конструкцией торпедо |
| Тип крепления | Защелки + саморез | Доступ через съемные заглушки |
Порядок снятия и установки кожуха приборов
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Демонтируйте рулевое колесо, открутив центральную гайку крепления и снятое колесо предварительно пометьте по отношению к валу. Снимите верхний и нижний кожухи рулевой колонки, открутив их крепежные винты.
Выкрутите все винты крепления кожуха приборной панели, расположенные по периметру и под декоративными заглушками. Аккуратно отсоедините разъемы проводки, идущие к комбинации приборов, переключателям и подсветке. Плавно извлеките кожух, избегая перегибов проводов и повреждения пластиковых фиксаторов.
Детальная последовательность операций
Снятие кожуха:
- Снимите декоративные накладки с винтов на лицевой части кожуха.
- Открутите 4 винта по верхнему краю панели над приборами.
- Открутите 2 винта снизу под блоком переключателей.
- Отсоедините разъемы спидометра, тахометра и контрольных ламп.
- Отключите колодки проводов от кнопок и выключателей.
- Извлеките кожух вместе с комбинацией приборов.
Установка кожуха:
- Проверьте целостность фиксаторов и крепежных ушек кожуха.
- Подключите все электрические разъемы к приборам и переключателям.
- Установите кожух на штатное место, совместив монтажные отверстия.
- Зафиксируйте винтами (момент затяжки 2-3 Н·м).
- Установите декоративные заглушки на винты.
- Смонтируйте кожухи рулевой колонки и рулевое колесо.
Особенности крепления:
| Расположение винта | Количество | Примечание |
| Верхний край (над щитком) | 4 шт | Скрыты под резиновыми заглушками |
| Нижний край (под переключателями) | 2 шт | Требуется снятие декоративной накладки |
| Торцевые крепления | 2 шт | Соединяют с туннелем пола |
При монтаже убедитесь в отсутствии пережатия проводов между кожухом и кузовом. После подключения аккумулятора проверьте работоспособность подсветки, указателей уровня топлива и температуры охлаждающей жидкости.
Замена контрольных лампочек в щитке приборов
Необходимость замены контрольных лампочек возникает при перегорании одного или нескольких элементов, что приводит к потере индикации важных систем: заряда АКБ, давления масла, стояночного тормоза, поворотов или дальнего света. Работы требуют аккуратности из-за хрупкости пластиковых деталей щитка и компактности внутреннего пространства.
Подготовьте лампы типа ТН-0,56 (12V, 1.2W) в нужном количестве и цвете (красные для аварийных систем, зеленые/синие для информационных). Требуемый инструмент: крестовая отвертка, плоский пинцет, фонарик для подсветки. Обязательно отсоедините клемму "-" аккумулятора перед началом работ.
Порядок выполнения работ
- Снимите пластиковую накладку рулевой колонки, открутив саморезы крепления.
- Выкрутите два верхних винта крепления щитка приборов над рулем.
- Осторожно потяните щиток на себя, отсоедините разъемы спидометра и контрольных ламп.
- Положите щиток на чистую поверхность лицевой частью вниз.
- Найдите неисправную лампу на обратной стороне платы. Цоколи помечены символами:
- ↻ - заряд АКБ
- ⛛ - давление масла
- P - стояночный тормоз
- ⇨ - указатели поворота
- Поверните пластиковый патрон лампы против часовой стрелки на 30° и извлеките его пинцетом.
- Замените лампочку в патроне, соблюдая цветовую маркировку.
- Установите патрон на место, повернув его до фиксации по часовой стрелке.
После замены всех неисправных элементов соберите узел в обратной последовательности. При подключении аккумулятора проверьте работоспособность каждой лампы, включив зажигание и активируя соответствующие системы. Убедитесь в отсутствии перекосов щитка при установке и плотном прилегании накладок.
| Цвет лампы | Контролируемая система | Особенности |
|---|---|---|
| Красный | Давление масла, заряд АКБ, тормозная жидкость | Требует немедленного реагирования |
| Зеленый | Указатели поворотов, габариты | Мигающий режим работы |
| Синий | Дальний свет фар | Проверяется включением света |
Не применяйте лампы повышенной мощности – это вызывает оплавление патронов. Если новая лампа не загорается, проверьте контакты в патроне на окисление и плотность посадки предохранителя F16 (10А) в монтажном блоке. При частом перегорании конкретной лампы диагностируйте электроцепь на КЗ.
Диагностика неисправностей стрелочных приборов
Проверку начинают с исключения простых причин: окисления контактов на клеммах АКБ, ослабления крепления проводов к корпусу автомобиля ("массы"), перегорания предохранителей F1, F9 и F10 в монтажном блоке. Обязательно контролируют уровень заряда аккумулятора – при напряжении ниже 11В приборы могут работать некорректно. Используйте мультиметр для замера напряжения на клеммах приборной панели при включенном зажигании.
При диагностике конкретного прибора последовательно проверяют цепь питания (12В на соответствующем проводе при включенном зажигании), целостность "массы" (сопротивление между корпусом прибора и кузовом должно быть близко к 0 Ом) и сигнальный провод от датчика. Для тахометра и указателя температуры дополнительно тестируют датчики: сопротивление датчика температуры ОЖ при 80-90°C должно составлять 200-300 Ом, датчик Холла системы зажигания – отдельная проверка импульсов.
Характерные неисправности и методы выявления
- Стрелка не отклоняется от нуля:
- Подайте +12В напрямую на сигнальный вход прибора – если стрелка отклонилась, неисправен датчик или проводка
- Замкните сигнальный провод на "массу" – при исправной цепи стрелка должна максимально отклониться
- Стрелка "залипает" или дергается:
- Постучите пальцем по стеклу прибора – если положение меняется, изношены шпильки или катушка измерительного механизма
- Проверьте контакты в разъемах – характерно окисление фишки спидометра (белый 6-контактный разъем)
| Симптом | Вероятная причина | Проверка |
| Все приборы не работают | Обрыв питания, перегорел F9 | Замер напряжения на красном проводе Х2 |
| Спидометр + тахометр отключены | Проблемы с массой (черный провод) | "Прозвонка" цепи до кузова |
| Завышенные показания | Короткое замыкание в сигнальном проводе | Отсоединение датчика – показания должны упасть до нуля |
Важно: Для точной диагностики датчика скорости (ВП150) используйте контрольный прибор – при прокрутке приводного вала мультиметр должен фиксировать импульсы 1-5В. При замене приборов учитывайте калибровку – спидометры ВАЗ-2108/2109 имеют разные передаточные числа для механического и электронного приводов.
Типовые проблемы панели "восьмерки" и их устранение
Панель приборов ВАЗ-2108 подвержена ряду характерных неисправностей, связанных как с электрической частью, так и механическими элементами. Наиболее распространенные из них возникают из-за старения проводки, окисления контактов и физического износа компонентов.
Своевременная диагностика и ремонт позволяют восстановить работоспособность щитка без серьезных затрат. Ниже рассмотрены основные неполадки и методы их устранения, доступные для самостоятельного выполнения.
Распространенные неисправности и решения
1. Не работают или мигают лампы подсветки:
- Причина: Перегоревшие лампы накаливания, плохой контакт в патронах
- Устранение: Замена ламп (тип Т5, 1.2Вт), зачистка контактов патрона, обработка токопроводящей смазкой
2. Стрелки приборов "залипают" или не реагируют:
- Причина: Загрязнение механизмов, износ осей стрелок, ослабление крепления платы
- Устранение: Аккуратная разборка панели, чистка спиртом, смазка трибометаллической смазкой
3. Отказ отдельных приборов (тахометр, указатель температуры):
| Симптом | Диагностика | Ремонт |
|---|---|---|
| Стрелка на нуле | Проверка напряжения на клеммах прибора | Замена датчика или восстановление обрыва провода |
| Стрелка в максимуме | Тест на короткое замыкание в цепи | Замена экранированного провода к датчику |
4. Треск в динамике при включении указателей поворота:
- Проверить целостность контактов реле поворотов
- Протестировать сопротивление дорожек на плате
- При необходимости пропаять микротрещины припоем
5. Тусклое свечение шкал:
- Замена отражателей (часто рассыпаются)
- Установка светодиодных ламп вместо штатных
- Восстановление зеркального слоя на пластике
Список источников
Информация о панели приборов ВАЗ-2108 основана на технической документации производителя, специализированных автомобильных изданиях и экспертных материалах. Приведенные данные отражают конструктивные особенности и принципы работы штатной комплектации модели.
Для обеспечения точности описания использовались официальные руководства по эксплуатации и ремонту, а также тематические ресурсы, посвященные автомобилям марки ВАЗ. Все источники прошли перекрестную проверку на соответствие техническим характеристикам.
Перечень использованных материалов
- Официальное руководство по эксплуатации ВАЗ-2108 (издательство АВТОВАЗ)
- Руководство по ремонту и техническому обслуживанию ВАЗ-2108, 2109, 21099 (издательство "ЗА РУЛЕМ")
- Техническая документация завода-изготовителя: Электрические схемы ВАЗ-2108
- Специализированные статьи в журналах: "Авторевю", "За рулем" (архивные выпуски 1984-1990 гг.)
- Монографии: Конструкция автомобилей ВАЗ (В.А. Котиков, изд. "Машиностроение")
- Тематические ресурсы: vazclub.com, ladaonline.ru (разделы технической библиотеки)
- Форумные обсуждения на порталах: drive2.ru/lada/section, forum.2108.ru
