Панель приборов ВАЗ-2109 - низкая и высокая версии, варианты тюнинга

Статья обновлена: 18.08.2025

Модель ВАЗ-2109 известна двумя вариантами оформления салона: классической "низкой" панелью приборов ранних выпусков и современной "высокой" версией, пришедшей ей на смену.

Оба типа конструкции со временем требуют внимания владельца: от восстановления функциональности до радикального преображения внешнего вида через тюнинг.

Особенности конструкции низкой приборной панели

Низкая панель приборов ВАЗ-2109 (также известная как "низкая торпеда") имеет цельнолитую пластиковую основу без разделения на верхнюю и нижнюю секции. Её характерная черта – минималистичный дизайн с плавными линиями и отсутствием выступающего кожуха над рулевой колонкой. Конструкция жёстко крепится к кузову в трёх точках, обеспечивая устойчивость, но усложняя демонтаж.

Основные приборы (спидометр, тахометр, указатели топлива и температуры) расположены в едином блоке строго перед водителем. Центральная часть отведена под магнитолу, блоки управления печкой и аварийную сигнализацию. Нижняя зона содержит отсек "бардачка" с вертикальной загрузкой и открывающейся вниз крышкой. Воздуховоды системы обдува стекла интегрированы в верхнюю кромку панели, а дефлекторы обдува салона имеют простую поворотную конструкцию.

Ключевые отличия от высокой панели

• Геометрия рулевой колонки: Рулевое колесо установлено под меньшим углом наклона.
• Эргономика: Уменьшенное расстояние до органов управления печкой.
• Вентиляция: Отсутствие регулируемых центральных дефлекторов на передней панели.
• Материалы: Использование более твёрдых сортов пластика, склонных к трещинам.

Элемент	Особенности низкой панели
Приборный щиток	Моноблок без углубления под "колпак", подсветка примитивной ламповой системой
Система обогрева	Рычаги управления расположены ниже, ближе к селектору КПП
Пространство для ног	Увеличенный объём в зоне водителя за счёт компактных форм

Как отличить высокую панель от низкой визуально

Визуальные различия между высокой и низкой панелями ВАЗ-2109 определяются конструкцией торпедо и расположением элементов. Высокая панель ("европанель") характерна для поздних модификаций, тогда как низкая устанавливалась на ранних версиях автомобиля.

Ключевые отличия сосредоточены в трех зонах: центральной консоли, блоке приборов и дефлекторах. Эти особенности заметны при сравнении даже без демонтажа деталей.

Основные признаки различия

Элемент	Высокая панель	Низкая панель
Центральная консоль	Массивная, выраженный подъем к лобовому стеклу	Плоская, минимальный угол наклона
Дефлекторы обдува стекла	Узкие, длинные, интегрированы в верхнюю часть торпедо	Короткие, широкие, расположены заметно ниже
Щиток приборов	Одноуровневый, экранчики спидометра/тахометра в одной плоскости	Двухуровневый: крупные приборы сверху, мелкие (топливо/температура) снизу
Воздуховоды	Сквозные каналы вдоль всей панели	Локальные выходы только по краям торпедо

Дополнительные маркеры:

• Боковые дефлекторы высокой панели – крупные треугольные, низкой – компактные прямоугольные
• Ниша магнитолы на высокой панели глубже и имеет стандартные DIN-размеры
• Переключатель печки: у высокой расположен вертикально, у низкой – горизонтально под дефлекторами

Основные элементы управления на высокой панели

Приборный щиток высокой панели ВАЗ-2109 концентрирует ключевые контрольно-измерительные приборы и индикаторы в прямой видимости водителя. Центральная консоль объединяет органы управления системами комфорта и безопасности, обеспечивая эргономичный доступ во время движения.

Отличием от низкой панели является вертикальное расположение блоков, улучшенная логика группировки элементов и расширенный набор индикаторов. Все компоненты спроектированы для минимизации отвлечения от дороги.

Детализация приборного щитка

• Спидометр (шкала до 180 км/ч) с одометром и счетчиком суточного пробега
• Тахометр с красной зоной от 6000 об/мин
• Указатель температуры охлаждающей жидкости с критической отметкой
• Указатель уровня топлива с резервной лампой
• Блок контрольных ламп:
  • Заряд аккумулятора
  • Давление масла
  • Ручной тормоз
  • Повороты/аварийка
  • Ближний/дальний свет

Центральная консоль включает:

1. Подрулевые переключатели:
   • Поворотов с фиксацией
   • Света фар (габариты/ближний/дальний)
   • Дворы/омыватель лобового стекла
2. Ручки управления отопителем:
   • Рециркуляция воздуха
   • Распределение потоков
   • Интенсивность вентилятора
3. Кнопка аварийной сигнализации
4. Гнездо прикуривателя
5. Блок магнитолы (опционально)

Расположение приборов на низкой панели

Низкая панель ВАЗ-2109 отличается горизонтальной компоновкой и разделена на три функциональных секции. Центральную часть занимает блок управления отопителем и магнитолой, а приборный щиток смещен к водителю. Все элементы расположены в пределах прямой видимости, что минимизирует отвлечение от дороги.

Основные приборы сгруппированы в прямоугольный комбинацию, где приоритет отдан спидометру и тахометру. Дополнительные контрольные лампы дублируются в нижней части панели для быстрого считывания информации. Особенность конструкции – отсутствие глубоких выступов, что создает ощущение простора в салоне.

Структура приборного блока

• Левая зона: Тахометр с красной зоной от 6000 об/мин и индикаторы заряда АКБ/давления масла
• Центр: Крупный спидометр (до 180 км/ч) с одометром и резервными лампами указателей поворотов
• Правая зона: Комбинированный прибор с датчиками уровня топлива и температуры ОЖ

Дополнительные индикаторы	Расположение
Ручной тормоз/неисправность тормозов	Под тахометром
Зарядка генератора	Нижний ряд, левый край
Аварийное давление масла	Нижний ряд, центр

Особенность низкой панели – дублирование сигнальных ламп в отдельной строке между основными приборами и дефлекторами. Это включает индикаторы дальнего света, поворотов, обогрева заднего стекла и аварийной сигнализации. Регуляторы освещения и подсветки вынесены на левую торцевую часть панели.

Преимущества высокой панели в плане эргономики

Расположение приборов и органов управления на высокой панели существенно сокращает расстояние между рулём и контрольными элементами. Это позволяет водителю быстрее переключать внимание с дороги на показания спидометра, тахометра и сигнальные лампы без необходимости менять позу или совершать лишние движения.

Наклонная конструкция верхней части панели минимизирует бликование приборов при солнечном свете, обеспечивая стабильную читаемость данных. Дефлекторы обдува стекла и боковых окон интегрированы в торпедо оптимальным образом, направляя воздушные потоки по кратчайшей траектории.

• Централизация управления: все переключатели климата, магнитолы и дополнительного оборудования сгруппированы в радиусе 30-40 см от рулевой колонки
• Эффективное зонирование: приборный щиток визуально отделён от блока климат-контроля, снижая риск ошибочных действий
• Улучшенная досягаемость: кнопки стеклоподъёмников и замков расположены на тоннеле под оптимальным углом к кисти руки
• Адаптация под праворульное управление: симметричная конструкция проще модифицируется без потери функциональности

Плюсы низкой приборной панели для тюнинга ВАЗ-2109

Низкая панель приборов ВАЗ-2109 изначально обладает простой конструкцией и минималистичным дизайном. Это создаёт идеальную основу для творческих доработок без необходимости сложной переделки заводских элементов.

Пространство за приборным щитком легко адаптируется под установку дополнительных контроллеров, экранов мультимедиа или кастомных приборов. Плоские поверхности упрощают нанесение уникальной отделки: карбоновой плёнки, алькантары или аэрографии.

Ключевые преимущества для модернизации

• Лёгкий доступ к проводке – упрощает интеграцию подсветки, датчиков и электронных систем
• Гибкость при замене приборов – стандартные прямоугольные блоки проще заменить на тюнингованные варианты
• Возможность установки дополнительных элементов – ниши идеально подходят для вольтметров, таймеров или планшетов
• Упрощённое создание "плавающей" панели – реализация современного дизайна с подсветкой контуров

Тип доработки	Преимущество низкой панели
Замена материалов	Ровные поверхности требуют меньше усилий для оклейки или обтяжки
Интеграция подсветки	Возможность монтажа светодиодных лент по контуру без демонтажа сложных узлов

Недостатки штатного освещения приборов

Основная проблема штатной подсветки ВАЗ-2109 – критически низкая яркость ламп накаливания, особенно в версии с "низкой" панелью. Зеленые рассеиватели и устаревшая конструкция световодов усугубляют ситуацию, создавая неравномерное свечение с выраженными "провалами" возле спидометра и указателей топлива.

Лампочки типа АМН12-3-1 (1.2W) быстро перегорают из-за вибраций и перепадов напряжения, требуя регулярной замены с демонтажем панели. При солнечном свете шкалы становятся нечитаемыми, а ночью резкий контраст между яркими контрольными лампами и тусклыми шкалами утомляет глаза.

Ключевые слабые места

• Цветовая монотонность: Зеленоватый оттенок вызывает визуальное "замыливание" показаний
• Отсутствие регулировки яркости в базовых комплектациях
• Потеря контрастности при эксплуатации в южных регионах: выцветание шкал
• Слепящие блики на торпедо от ламп аварийных индикаторов
• Ограниченный ресурс патронов ламп из-за перегрева

Типичные неисправности комбинации приборов

Наиболее частой проблемой является отказ или некорректная работа отдельных индикаторов и приборов. Перегорают лампы подсветки шкал и контрольные лампы давления масла, заряда АКБ, указателей поворота. Стрелки спидометра, тахометра, указателей уровня топлива и температуры ОЖ могут залипать, "прыгать" или полностью не реагировать на изменения параметров.

Отдельного внимания заслуживают неполадки, связанные с электропроводкой и контактами. Окисление клемм на задней части панели, обрыв дорожек на плате, нарушение целостности шлейфов и разъёмов приводят к хаотичным сбоям в работе всей комбинации. Особенно чувствительны к качеству соединений электронные версии приборных панелей.

Распространенные неисправности

• Отказ подсветки: Перегорание ламп, нарушение контактов в патронах, неисправность реостата регулировки яркости.
• Сбои в работе спидометра:
  • Обрыв провода от датчика скорости (расположен на КПП)
  • Неисправность самого датчика скорости
  • Проблемы с приводом троса (для механических спидометров)
• Некорректные показания указателя уровня топлива (УУТ):
  • Окисление или замыкание контактов датчика в топливном баке
  • Износ резистора датчика УУТ
  • Погнутое плечо поплавка
• Неисправности указателя температуры охлаждающей жидкости:
  • Выход из строя датчика температуры (ДТОЖ)
  • Обрыв проводки к ДТОЖ
  • Нарушение калибровки стрелки
• Отказ тахометра: Проблемы с сигналом от катушки зажигания, обрыв цепи, неисправность внутренних компонентов панели.
• Негорящие контрольные лампы: Перегорание лампочек, окисление контактов в гнёздах, отсутствие сигнала от соответствующего датчика (давления масла, заряда АКБ).
• Паразитная подсветка: Постоянное свечение ламп индикации (например, "ручника") из-за замыкания проводки или неисправности датчика.
• Мигание/затухание приборов: Плохой контакт массы панели (часто крепление к кузову под рулевой колонкой), слабое натяжение пружин в клеммных колодках.

Замена ламп подсветки в спидометре ВАЗ-2109

Процедура замены ламп подсветки спидометра на ВАЗ-2109 требует аккуратности при демонтаже панели приборов. Необходимо подготовить рабочее пространство и убедиться в наличии новых лампочек подходящего типа перед началом работ.

Отказ лампочек приводит к затемнению шкалы спидометра, что затрудняет считывание показаний в темное время суток. Регулярная замена перегоревших элементов обеспечивает безопасность и комфорт при ночной эксплуатации автомобиля.

Пошаговая инструкция замены

Необходимые материалы и инструменты:

• Лампы подсветки АМН12-5-1 (3 шт.) или светодиодные аналоги
• Крестовая отвертка
• Плоскогубцы с узкими губками
• Чистая ветошь для защиты панели

Последовательность действий:

1. Отключите минусовую клемму аккумулятора
2. Снимите пластиковый кожух рулевой колонки
3. Открутите два винта крепления щитка приборов сверху
4. Аккуратно потяните щиток на себя, отсоедините разъемы проводов
5. Извлеките спидометр из гнезда, нажав фиксаторы корпуса
6. Поверните пластмассовые патроны ламп против часовой стрелки
7. Замените перегоревшие лампы, соблюдая полярность при установке светодиодов
8. Соберите узел в обратной последовательности

Важные нюансы:

Тип лампы	Особенности замены
Штатные лампы накаливания	Не требуют соблюдения полярности, но имеют ограниченный ресурс
Светодиодные аналоги	Дают более яркий свет, но требуют правильной установки "+/-"

При установке светодиодов проверьте равномерность подсветки шкалы до окончательной сборки. Избегайте чрезмерных усилий при демонтаже пластиковых деталей – хрупкие крепления щитка приборов легко повредить.

Демонтаж высокой приборной панели ВАЗ-2109: пошаговая инструкция

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и обесточивания электросистемы. Подготовьте набор отверток (крестовую и плоскую), ключи на 10, трещотку с удлинителем и пластиковый монтажный инструмент для аккуратного снятия облицовок.

Обеспечьте свободный доступ к панели, отодвинув сиденье водителя максимально назад. Снимите защитный кожух рулевой колонки, открутив саморезы снизу и отсоединив половинки корпуса.

Последовательность разборки

1. Снятие декоративных накладок:
   • Подденьте пластиковой лопаткой заглушки над комбинацией приборов
   • Выкрутите открывшиеся саморезы крепления верхней дефлекторной решетки
   • Снимите решетку вентиляции, потянув ее на себя
2. Демонтаж рулевого колеса:
   • Открутите гайку крепления руля ключом на 24
   • Снимите руль, используя съемник (легкими ударами молотка через деревянную проставку при закисании)
3. Отсоединение электроразъемов:
   • Отключите колодки проводов от комбинации приборов (запомните позиции!)
   • Отсоедините разъемы замка зажигания, выключателей стеклоподъемников и обогрева

Ключевые точки крепления панели:

Расположение	Тип крепежа	Кол-во
Под рулевой колонкой	Болты М8	2 шт
По бокам центральной консоли	Саморезы	4 шт
В районе бардачка	Гайки М6	3 шт

Аккуратно вытягивайте панель на себя после откручивания всех креплений, контролируя положение проводов. Извлеките жгут через технологическое окно в каркасе. При установке новой панели проверяйте плотность прилегания уплотнителей во избежание скрипов.

Как снять низкую панель для доступа к проводам

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте крестовую отвертку и пластиковый монтажный инструмент для аккуратного демонтажа.

Снимите пластиковую заглушку в районе рукоятки открывания капота, открутите винт под ней. Выкрутите два самореза по бокам бардачка и два самореза над центральными дефлекторами обдува лобового стекла.

Последовательность демонтажа

1. Потяните верхнюю часть облицовки на себя в районе дефлекторов, отсоединяя фиксаторы типа "ёлочка".
2. Освободите боковые крепления возле бардачка и центральной консоли, прилагая умеренное усилие.
3. Отведите панель от щитка приборов, обеспечив доступ к разъемам подсветки и кнопок.
4. Нажмите на фиксаторы разъемов габаритов, подогрева заднего стекла и других элементов, отсоедините колодки проводов.

Важно: Не прилагайте чрезмерных усилий при отсоединении фиксаторов – пластиковые клипсы могут сломаться. Запомните расположение разъемов перед отсоединением либо сделайте фото для сборки.

После завершения работ с проводкой установите панель в обратной последовательности, убедившись в надежной фиксации всех клипс и защелок перед закручиванием винтов.

Проверка исправности датчиков на приборной панели ВАЗ-2109

Проверка начинается с визуального осмотра проводки и разъемов датчиков на предмет окисления, повреждения изоляции или нарушения контакта. Обязательно проверьте надежность крепления массы панели приборов к кузову, так как плохой контакт вызывает ложные показания. Используйте мультиметр для измерения сопротивления цепи "датчик-панель" при включенном зажигании.

Основные датчики для диагностики: указатель уровня топлива, температуры охлаждающей жидкости, давления масла и зарядки АКБ. Для каждого подготовьте контрольные значения сопротивления из техдокументации. При отсутствии показаний на приборной панели проверьте подачу напряжения +12В на соответствующий разъем панели при включенном зажигании.

Методы проверки ключевых датчиков

1. Датчик уровня топлива (ДУТ): Снимите разъем с датчика в баке, подключите омметр к его контактам. Показания должны меняться плавно при перемещении поплавка рукой. Резкие скачки указывают на износ дорожек резистора.
2. Датчик температуры (ДТОЖ): Отсоедините разъем датчика (на термостате), измерьте сопротивление между его контактами при разных температурах двигателя. Сравните с эталонными значениями (например, 100-150 Ом на прогретом моторе).
3. Датчик давления масла: При работающем двигателе снимите провод с датчика (возле масляного фильтра) и замкните его на массу. Исправная лампа на панели должна загореться. Отсутствие реакции указывает на обрыв в цепи.

Важно: При замене датчиков используйте только оригинальные или рекомендованные производителем аналоги. Несоответствие параметров вызывает некорректную работу стрелочных указателей.

Датчик	Типичные неисправности	Признак на панели
ДУТ	Износ резистивного слоя, залипание поплавка	Стрелка "скачет", показывает "пусто" при полном баке
ДТОЖ	Обрыв терморезистора, плохой контакт	Стрелка в красной зоне или на нуле после прогрева
Датчик давления масла	Залипание мембраны, обрыв провода	Лампа не гаснет после пуска или не загорается при КЗ

Для проверки целостности цепи между датчиками и приборной панелью отсоедините разъемы на обоих концах. Прозвоните каждый провод мультиметром в режиме проверки сопротивления. Значение выше 1-2 Ом указывает на плохой контакт или обрыв.

Перетяжка панели приборов ВАЗ-2109 кожей своими руками

Перетяжка панели кожей требует тщательной подготовки поверхности: демонтируйте панель, удалите старые загрязнения и остатки клея, обработайте пластик обезжиривателем. Обязательно зашкурьте глубокие царапины и заделайте сколы шпатлёвкой, чтобы получилась гладкая основа для наклеивания материала.

Используйте качественный кожзам или натуральную кожу толщиной 1–1,2 мм с хорошей эластичностью. Рассчитайте раскрой с запасом 3–5 см на каждую сторону для подворотов. Для фиксации подойдёт аэрозольный клей для кожи (например, «Рапид») или контактный «Момент Марафон» – наносите его тонким слоем и на панель, и на изнаночную сторону материала.

Технология натяжки и фиксации

1. Прогрейте кожу феном (60–70°C) для повышения эластичности перед работой.
2. Стартуйте от центра панели, постепенно разглаживая материал к краям валиком или мягкой тканью для удаления пузырей.
3. На рёбрах и углах делайте аккуратные надрезы треугольником для плотного прилегания без складок.
4. Подверните края на тыльную сторону, фиксируя клеем и зажимами на 10–15 минут.
5. Прошейте стыки декоративным швом (если используется натуральная кожа) для дополнительной прочности и стиля.

Тип кожи	Плюсы	Минусы
Натуральная	Премиальный вид, долговечность	Высокая цена, сложность раскроя
Качественный кожзам	Доступность, влагостойкость	Риск потускнения со временем

Важно: после сборки панели избегайте прямого солнца 24 часа для полной полимеризации клея. Для ухода используйте спецсредства без агрессивных растворителей. Перетяжка скроет дефекты старого пластика и радикально преобразит салон при умеренных затратах.

Выбор материалов для самостоятельной обтяжки

Ключевым фактором успеха обтяжки панели ВАЗ-2109 является правильный выбор материала, определяющий как внешний вид, так и долговечность результата. Неподходящая ткань или плёнка быстро потеряют вид из-за температурных перепадов, вибраций и механического воздействия.

Основные требования к материалам: устойчивость к ультрафиолету (выгоранию), эластичность для обтяжки сложного рельефа "девятки", термостойкость (от -30°C до +80°C), износостойкость и простота очистки. Толщина должна позволять скрывать мелкие дефекты основы, но не затруднять монтаж.

Популярные варианты материалов

Автомобильная алькантара (искусственная):

• Плюсы: Премиальный вид, отличная тактильность, маскирует неровности, высокая износостойкость.
• Минусы: Стоимость выше аналогов, сложность монтажа из-за плотной структуры, требует спецклея.

Виниловая плёнка с эффектом кожи или карбона:

• Плюсы: Широкий выбор текстур и цветов, влагостойкость, простота ухода, бюджетный вариант.
• Минусы: "Холодная" поверхность, риск отслоения на морозе, может подчеркивать дефекты основы.

Ткань с пропиткой (жаккард, микрофибра):

• Плюсы: Хорошая воздухопроницаемость, приятная на ощупь, скрывает мелкие неровности.
• Минусы: Требует аккуратной очистки, менее устойчива к истиранию, сложнее в раскрое.

Критерии выбора клея

Тип клея	Назначение	Особенности
Аэрозольный (3M Super 77)	Для тканей и алькантары	Равномерное нанесение, быстрое "схватывание", термостойкий
Контактный (Момент Монтаж)	Для винила и сложных поверхностей	Высокая адгезия, требует точного позиционирования
Спецклей для кожи/автопластика	Для эластичных материалов	Сохраняет гибкость шва, устойчив к вибрациям

Важно: Перед поклейкой демонтированную панель необходимо обезжирить (антисиликоном или спиртом), зашкурить старую краску и заделать глубокие сколы шпатлёвкой по пластику. Для сложных форм (воздуховоды, ниши) создайте бумажные выкройки.

Технология оклейки панели приборов ВАЗ-2109 карбоновой пленкой

Перед началом работ демонтируйте панель приборов с автомобиля, отсоединив разъемы и крепежные элементы. Тщательно очистите все поверхности от пыли, грязи и остатков автохимии с помощью обезжиривателя (изопропилового спирта или специального состава). Удалите ручки управления печкой и магнитолой, при необходимости снимите приборную панель для обработки труднодоступных мест.

Прогрейте помещение до 20-25°C для повышения эластичности пленки. Разложите материал карбоновой стороной вниз на ровной поверхности, сделайте лекала из бумаги по форме деталей панели с припусками 1.5-2 см. Перенесите шаблоны на защитный слой пленки, аккуратно вырежьте заготовки острым строительным ножом или ножницами.

Пошаговый процесс оклейки

Отделите 5-7 см защитного слоя с тыльной стороны заготовки. Совместите край пленки с краем детали панели, плавно прижмите материал с помощью пластикового ракеля. Постепенно снимая подложку и разглаживая пленку от центра к краям, выгоняйте воздушные пузыри под углом 15-20°. Для сложных рельефов используйте строительный фен:

• Нагревайте участок на расстоянии 15-20 см круговыми движениями
• Растягивайте материал в местах глубоких выемок
• При образовании складок – отклейте участок и повторите прогрев

Излишки материала обрежьте ножом по технологическим пазам и краям деталей. Особое внимание уделите зонам вокруг дефлекторов и кнопок – здесь требуется ювелирная подрезка. Для отверстий под приборы:

1. Прорежьте пленку крест-накрест в центре отверстия
2. Загните лепестки внутрь корпуса
3. Закрепите их суперклеем

Финишная обработка: повторно прогрейте всю поверхность феном при температуре 80-100°C для улучшения адгезии. Установите панель обратно в автомобиль только через 24 часа после оклейки – это время необходимо для полной полимеризации клеевого слоя.

Покраска пластика панели приборов ВАЗ-2109

Основной этап тюнинга – подготовка поверхности. Тщательно удалите грязь, жир и следы прежних покрытий с помощью обезжиривателя. Зашкурите пластик мелкой наждачной бумагой (P400-P600) для создания шероховатости, улучшающей адгезию. Обязательно обработайте труднодоступные места и торцы элементов.

После шлифовки очистите детали от пыли сжатым воздухом или влажной салфеткой. Нанесите в 2-3 тонких слоя специальный адгезионный грунт для пластика с интервалом 10-15 минут. Используйте только грунты, совместимые с полипропиленом (PP) или универсальные. Каждый слой просушивайте согласно инструкции производителя.

Технология нанесения краски

Выберите краску:

• Аэрозольная автоэмаль – удобна для новичков, требует равномерного распыления
• Базовый цвет + лак – даёт глубокий глянец, но сложнее в нанесении
• Краска с эффектом «металлик» – маскирует мелкие дефекты

Наносите краску распылением в 3-4 тонких слоя с расстояния 20-30 см. Первый слой – легкий «туман», последующие – плотнее. Выдерживайте межслойную сушку 7-10 минут. Финишное покрытие – 2 слоя акрилового лака с интервалом 5 минут для защиты цвета.

Соблюдайте температурный режим (+18°C...+25°C) и влажность ниже 65%. Полная полимеризация наступает через 24-48 часов – избегайте механических нагрузок в этот период. Для долговечности обработайте панель антистатиком после установки.

Этап	Материалы	Время сушки
Грунтовка	Plastic Primer, Body 700	30-40 мин
Покраска	Motip, Novol	10 мин/слой
Лакировка	1K акриловый лак	24 часа

Обработка пластика перед покраской

Качество подготовки поверхности напрямую влияет на долговечность лакокрасочного покрытия и его адгезию к пластику. Пропуск этапов или небрежное выполнение работ неизбежно приведёт к отслаиванию краски, появлению пузырей и дефектов даже при использовании дорогих материалов.

Процесс включает механическую обработку, химическую очистку и нанесение промежуточных слоёв для создания оптимальной основы. Каждый шаг устраняет специфические проблемы поверхности: загрязнения, жировые плёнки, гладкость пластика и низкую сцепляемость.

Последовательность операций

1. Обезжиривание
   • Тщательная промывка детали ортофосфатным очистителем или антисиликоном
   • Удаление консервирующей смазки, следов рук, полиролей
   • Использование безворсовых салфеток для предотвращения разводов
2. Механическая обработка
   • Шлифовка абразивом P400-P500 для создания микрошероховатостей
   • Снятие глянца без повреждения текстуры пластика
   • Удаление заусенцев после ремонта трещин шпатлёвкой
3. Нанесение адгезионного грунта
   • Использование специализированного грунта для пластика (например, Novol Plast или Body)
   • Распыление в 2-3 тонких слоя с межслойной сушкой
   • Контроль толщины слоя для сохранения фактуры поверхности

Ключевые требования к рабочему пространству: отсутствие пыли, температура 18-25°C, влажность не выше 65%. Обязательна защита органов дыхания респиратором при шлифовке и окраске.

Материал	Назначение	Примеры
Антистатические очистители	Удаление силиконов и статического заряда	Hi-Gear, Astrohim
Адгезионные грунты	Создание липкого слоя для краски	Mobihel, Reoflex Plastic Primer
Абразивы	Матирование поверхности	Наждачная бумага 3M, шлифовальные губки

Установка неоновой подсветки в панель приборов ВАЗ-2109

Неоновая подсветка панели приборов ВАЗ-2109 – популярный вид тюнинга, кардинально меняющий восприятие салона в темное время суток. Она придает современный вид, улучшает читаемость приборов и создает уникальную атмосферу за счет выбора цвета свечения. Основой для такой подсветки сегодня служат гибкие светодиодные (LED) ленты, часто называемые "неоновыми" из-за схожего эффекта равномерного свечения.

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте необходимые инструменты и материалы, убедитесь в исправности светодиодной ленты. Работа требует аккуратности при снятии и разборке панели приборов.

Пошаговая инструкция по установке

Процесс установки неоновой подсветки включает следующие этапы:

1. Демонтаж панели приборов: С помощью крестовой отвертки выкрутите винты крепления кожуха рулевой колонки снизу. Аккуратно снимите верхнюю и нижнюю части кожуха. Выкрутите винты, крепящие саму панель приборов. Осторожно потяните панель на себя, отсоедините все электрические разъемы сзади и выньте ее.
2. Разборка панели приборов: На демонтированной панели открутите винты на задней стороне, чтобы снять прозрачный защитный экран со шкалами приборов. Тщательно протрите внутренние поверхности от пыли.
3. Подготовка и размещение неоновой ленты:
   • Отрежьте светодиодную ленту необходимой длины по меткам на ней.
   • Определите места для размещения ленты. Оптимальные зоны:
     • Вдоль верхнего и нижнего краев панели, за выступами пластика.
     • По периметру внутренней части панели за шкалами приборов.
     • Вокруг отдельных приборов (тахометра, спидометра).
   • Обезжирьте поверхности спиртом в местах приклеивания.
   • Снимите защитный слой с клейкой стороны ленты и надежно зафиксируйте ее по намеченным траекториям. Убедитесь, что лента не мешает стрелкам приборов и не пережимается при сборке.
4. Прокладка проводов и подключение:
   • Аккуратно проведите провода питания от ленты через существующие технологические отверстия в корпусе панели приборов к месту подключения.
   • Наиболее удобные точки питания:
     • К габаритным огням: Подсветка будет включаться вместе с габаритами. Найдите соответствующий провод (+12V при включенных габаритах) в разъеме панели приборов или жгуте за ней (часто синий с черной полосой).
     • К прикуривателю: Подсветка будет работать постоянно при включенном зажигании. Используйте провод +12V прикуривателя (обычно желтый).
   • Надежно соедините плюсовой провод ленты с выбранным источником +12V через предохранитель (1-3А) и штатный разъем или методом пайки/обжима с изоляцией. Минусовой провод подключите к надежному "массе" (кузову) – можно к болту крепления панели или к черному проводу в жгуте.
5. Проверка и сборка:
   • Подключите аккумулятор. Включите зажигание и габариты (если подключено к ним). Убедитесь, что вся лента светится равномерно, без мерцания, и подсветка работает как задумано.
   • При успешной проверке снова отключите аккумулятор.
   • Уложите провода аккуратно, чтобы они не мешали стрелкам и не пережимались.
   • Установите на место прозрачный экран панели приборов и закрутите винты.
   • Подключите все разъемы к задней части панели приборов.
   • Установите панель приборов на место, закрепите винтами.
   • Соберите кожух рулевой колонки.

Необходимые материалы и инструменты:

• Светодиодная (неоновая) лента RGB или моноцветная (SMD 3528/5050, плотность 60 led/m обычно достаточна).
• Блок питания/контроллер (для RGB ленты).
• Провода сечением ~0.5-0.75 мм² (красный/цветной для +12V, черный для массы).
• Автоматический предохранитель (1-3А) и держатель.
• Клеммы, изолента, термоусадка или пластиковые хомуты.
• Крестовая отвертка.
• Кусачки, нож, паяльник (опционально).
• Спирт/обезжириватель, салфетка.

Выбор цвета и эффекта:

Цвет	Эффект	Рекомендация
Белый (холодный/теплый)	Чистый, современный свет, лучшая читаемость	Стандартная замена штатной подсветке
Синий	Спокойное, "космическое" свечение	Очень популярен, не утомляет глаза
Красный	Агрессивный, спортивный стиль	Меньше всего влияет на ночное зрение
Зеленый	Необычный, "ретро" или "военный" вид	Хорошая видимость, умеренная яркость
RGB	Любой цвет, эффекты (мерцание, переливы)	Максимальная вариативность, требуется контроллер

После установки отрегулируйте яркость подсветки (если контроллер позволяет), убедитесь, что она не слепит водителя и равномерно освещает шкалы. Регулярно проверяйте надежность контактов и отсутствие нагрева проводов.

Монтаж светодиодной ленты по контуру панели

Подготовьте поверхность панели, тщательно обезжирив контур спиртом или растворителем для улучшения адгезии. Отмерьте и отрежьте светодиодную ленту нужной длины по секциям разметки, учитывая изгибы конструкции. Удалите защитный слой с клейкой основы, избегая перекосов при фиксации.

Аккуратно прижмите ленту по периметру панели, уделяя особое внимание углам – здесь допускается минимальный нахлест или подрезка. Соедините контакты ленты с проводкой через стабилизатор напряжения (12В), соблюдая полярность. Проверьте герметичность стыков и отсутствие механических напряжений на изгибах перед финальной фиксацией.

Схема подключения питания

• Источник: Проводка от габаритных огней или отдельный выключатель
• Преобразователь: Контроллер RGB или диммер для регулировки яркости
• Защита: Предохранитель на 1-3А в разрыв цепи "+"

Цвет провода	Назначение	Куда подключать
Красный	Плюс (+12В)	Через предохранитель к источнику
Черный	Минус (масса)	К кузову или штатной проводке
Дополнительные (RGB)	Управление цветом	К соответствующим входам контроллера

Важно: Изолируйте все соединения термоусадкой! При тестовом включении убедитесь в отсутствии бликов на стекле приборов. Для белых LED используйте нейтральный оттенок (4000-5000K), цветные варианты требуют установки контроллера.

Замена стандартных ламп на светодиоды

Процесс замены штатных ламп накаливания в панели приборов ВАЗ-2109 на светодиодные (LED) требует аккуратности и правильного подбора компонентов. Основные этапы включают демонтаж панели, извлечение старых лампочек и установку светодиодов с соблюдением полярности.

Ключевой момент – выбор светодиодов типа Т5 (BA9S) с нужным углом свечения (120-160 градусов) и цветовой температурой. Для подсветки шкал оптимальны нейтрально-белые (4000-5000K) диоды, а для сигнальных индикаторов – цветные (красные, зеленые, синие) в зависимости от обозначения.

Подготовка и монтаж

• Демонтаж панели: Снять накладку рулевой колонки, открутить крепежные винты панели приборов, аккуратно отсоединить разъемы проводки.
• Извлечение ламп: Вынуть старые лампы типа Т5, запомнив их расположение и назначение (подсветка, индикаторы поворотов, дальнего света и т.д.).
• Проверка цоколя: Убедиться, что светодиоды имеют совместимый цоколь BA9S и вставляются без перекоса.

Важно! Светодиоды требуют соблюдения полярности. При неправильной установке они не загорятся – в этом случае нужно перевернуть элемент в патроне. Для индикаторов с двухнитевыми лампами (например, поворотов) используйте двухцветные светодиоды с общим анодом.

Тип подсветки	Рекомендуемые светодиоды	Особенности
Шкалы спидометра/тахометра	Белые SMD 5050, 3-5 шт	Широкий угол свечения
Сигнальные индикаторы	Цветные (красный/зеленый/синий)	Соответствие заводской маркировке
Подсветка переключателей	Т5 Blue или White	Низкое энергопотребление

После установки протестируйте работу всех индикаторов и подсветки перед сборкой. Учтите, что яркость LED выше штатной – при необходимости используйте резисторы для затемнения или матовые колпачки-диффузоры.

Как изменить цвет подсветки приборов

Смена цвета подсветки приборов ВАЗ-2109 – популярный элемент тюнинга, позволяющий персонализировать салон и улучшить видимость шкал в темное время суток. Основной метод достижения желаемого оттенка – замена штатных источников света.

Наиболее эффективный и распространенный способ – установка светодиодов (LED) вместо заводских ламп накаливания. Это обеспечивает яркую, равномерную подсветку и огромный выбор цветов.

Замена ламп на светодиоды

Для замены потребуются светодиоды типа T5 (цоколь W2.1x9.5d) в нужном цвете и, возможно, резисторы (гасящие сопротивления) для корректной работы.

1. Демонтаж панели приборов: Отключите минусовую клемму АКБ. Снимите пластиковый кожух рулевой колонки. Открутите два винта крепления панели приборов сверху (над козырьком). Аккуратно потяните панель на себя, отсоедините все электрические разъемы сзади.
2. Извлечение старых ламп: Переверните панель. Найдите и выкрутите лампы подсветки (обычно 4-6 штук типа T5, расположены по периметру платы).
3. Подготовка светодиодов:
   • Полярность: У светодиодов есть "+" и "-". Штатная проводка в панели не учитывает полярность для ламп накаливания.
   • Резисторы: Чтобы светодиоды не мигали или не перегорели из-за особенностей генератора "десяток", последовательно с каждой LED-лампой рекомендуется впаять резистор номиналом примерно 470-1000 Ом (0.25-0.5 Вт). Можно использовать готовые светодиодные лампы T5 со встроенным резистором.
4. Установка светодиодов: Вставьте подготовленные светодиодные лампы (или лампы с резисторами) в патроны, соблюдая полярность. Если после подключения подсветка не загорается – поменяйте местами контакты в патроне для этой лампы.
5. Сборка: Подключите разъемы к задней части панели приборов. Установите панель на место, закрепите винтами. Соберите кожух рулевой колонки. Подключите АКБ. Проверьте работу подсветки и всех контрольных ламп.

Альтернативный, но менее эффективный метод – использование цветных светофильтров (гелевых пленок) на шкалах приборов или окрашивание колпачков старых ламп термостойким лаком. Это дает бледный и неравномерный свет.

Метод	Сложность	Эффективность/Яркость	Долговечность	Выбор цвета
Светодиоды (LED)	Средняя	Очень высокая	Очень высокая	Очень широкий
Цветные лампы накаливания	Низкая	Низкая (тускло)	Низкая	Ограниченный
Светофильтры/окраска	Средняя (требует разборки шкал)	Очень низкая (неравномерно)	Зависит от материала	Широкий, но качество страдает

Важно: При разборке панели приборов действуйте аккуратно, чтобы не сломать пластиковые крепления или стрелки. Убедитесь, что выбранный цвет подсветки не противоречит ПДД в вашем регионе (например, синий/красный часто запрещены).

Установка цифрового спидометра вместо стрелочного

Демонтаж заводского спидометра начинается со снятия защитного кожуха рулевой колонки и пластиковой накладки под рулём. После отсоединения разъёмов и выкручивания крепёжных гаек приборная панель аккуратно извлекается наружу. Стрелочный спидометр откручивается от тыльной стороны платы, освобождая место для нового цифрового модуля.

Подключение цифрового спидометра требует соединения трёх основных линий: питания (+12В от замка зажигания), массы (кузов автомобиля) и сигнального провода с датчика скорости. Кабель от датчика, расположенного на КПП, протягивается через технологическое отверстие в моторном щите и подключается к соответствующему разъёму устройства. Обязательна проверка герметичности ввода во избежание попадания влаги.

Калибровка и особенности работы

После монтажа выполняется программная настройка коэффициента преобразования сигнала. Для ВАЗ-2109 стандартное значение – 600 импульсов/км, но точные параметры указываются в инструкции к конкретной модели спидометра. Тестирование проводится при движении автомобиля с параллельной сверкой показаний со штатными приборами или GPS.

• Преимущества цифрового решения:
  • Точность показаний ±1 км/ч
  • Возможность подключения датчика внешней температуры
  • Настраиваемая подсветка (RGB или монохромная)
• Типовые проблемы:
  1. Некорректные показания из-за плохого контакта с датчиком скорости
  2. Помехи от системы зажигания (требуется установка фильтра)
  3. Конфликт подсветки со штатной электропроводкой

Параметр	Стрелочный спидометр	Цифровой спидометр
Погрешность измерения	7-12%	1-3%
Подключение доп. функций	Невозможно	Часы, вольтметр, пробег
Срок службы	200-250 тыс. км	500+ тыс. км

При корректной установке цифровой спидометр интегрируется в штатную схему без переделки проводки. Рекомендуется выбирать модели с защитой от скачков напряжения и дублированием данных о пробеге во внутренней памяти. Для "высокой" панели предпочтительны устройства с диагональю дисплея не более 3.5 дюймов.

Особенности интеграции электронных приборов

Интеграция современных электронных приборов в штатную панель ВАЗ-2109 требует решения проблемы несовместимости разъёмов и креплений. Низкая панель имеет ограниченное пространство за экраном, что усложняет размещение габаритных блоков процессоров или контроллеров, тогда как высокая версия предоставляет больше возможностей для скрытого монтажа. Обязательна переделка проводки: штатная рассчитана на аналоговые датчики, а цифровые устройства требуют отдельных линий питания, CAN-шины или сигнальных кабелей.

Ключевой этап – калибровка приборов под параметры автомобиля. Электронные тахометры, вольтметры или бортовые компьютеры нуждаются в точной настройке под характеристики двигателя, типа датчиков и сопротивления проводки. Ошибки приводят к некорректным показаниям или помехам. Для устройств с выводом данных на экран (например, маршрутных компьютеров) критично проектирование кронштейнов и выбор угла наклона дисплея для избежания бликов.

Технические нюансы подключения

При модернизации учитывайте:

• Источники питания: Чувствительная электроника требует стабильного напряжения. Подключайте устройства через отдельные предохранители и реле, избегая скруток со штатной проводкой.
• Экранирование: Цифровые сигналы подвержены наводкам от системы зажигания. Используйте экранированные провода и ферритовые кольца.
• Датчики: Замена механических датчиков (уровня топлива, температуры) на электронные аналоги часто требует адаптеров или перепрошивки контроллера.

Тип прибора	Сложность интеграции	Основной риск
Цифровая приборная панель (полная замена)	Высокая	Конфликт с ЭБУ, потеря данных одометра
Дополнительный экран (мультимедиа, диагностика)	Средняя	Перегрев в замкнутом пространстве, блики
Отдельные гаджеты (вольтметр, таймер)	Низкая	Неправильная калибровка, помехи

Важно: Используйте переходные платы (интерфейсные адаптеры) для согласования сигналов между новой электроникой и заводской проводкой. Это снижает риск повреждения оборудования и упрощает диагностику. Все соединения должны быть пропаяны и защищены термоусадкой.

Монтаж дополнительного вольтметра в панель приборов ВАЗ-2109

Определите место установки вольтметра на панели приборов: распространенные варианты включают левый торец "низкой" панели, заглушку под магнитолу, свободное пространство возле часов или правую секцию "высокой" панели. Тщательно разметьте посадочное отверстие под корпус устройства, учитывая его габариты и конструктивные ограничения.

Снимите панель приборов для удобства работы, предварительно отключив клеммы аккумулятора. Аккуратно вырежьте отмеченное отверстие с помощью дремеля, ножовки по металлу или острого ножа (для пластика), обработав края наждачкой. Закрепите вольтметр в отверстии термоклеем или пластиковыми фиксаторами, обеспечивая плотную посадку без перекосов.

Подключение и финальная сборка

Подайте питание на вольтметр через замок зажигания, используя штатный монтажный блок. Силовой плюс (красный провод) подключите к цепи, активируемой при включении зажигания (например, предохранитель печки), минус (черный провод) – к кузову автомобиля. Обязательно установите отдельный предохранитель на плюсовой провод вблизи точки подключения. Провода аккуратно проложите под обшивкой, избегая контакта с подвижными элементами рулевой колонки.

Проверьте работоспособность:

1. Подсоедините аккумулятор
2. Включите зажигание
3. Убедитесь в стабильных показаниях (~12.6В при заглушенном двигателе)
4. Запустите мотор (напряжение должно возрасти до 13.8–14.5В)

При отсутствии ошибок установите панель приборов на место, зафиксировав все крепежные элементы. Убедитесь, что вольтметр не создает бликов в ночное время и не перекрывает обзор важных индикаторов.

Индикатор температуры двигателя с точным контролем

Штатный указатель температуры на ВАЗ-2109 часто дает приблизительные показания, что усложняет диагностику перегрева или недогрева мотора. Неточность вызвана аналоговой конструкцией датчика и индикатора, а также задержками в отображении критических изменений.

Установка цифрового индикатора решает эту проблему, предоставляя точные данные в реальном времени. Монтаж требует замены штатного датчика на современный аналог (например, LM35) и подключения электронного блока с дисплеем, который интегрируется в панель приборов.

Ключевые этапы модернизации

• Выбор датчика: Цифровые сенсоры (LM35, Dallas DS18B20) вместо заводского биметаллического.
• Блок обработки: Микроконтроллер (Arduino Nano) для преобразования сигнала с калибровкой под конкретный двигатель.
• Дисплей: LED- или LCD-экран (0.96" OLED) для вывода температуры в °C с точностью до 1°.

Параметр	Штатный индикатор	Цифровой аналог
Точность	±10-15°C	±1°C
Задержка данных	До 60 секунд	Менее 2 секунд
Дополнительные функции	Нет	Пороговые уведомления, логирование

Электрическая схема включает параллельное подключение нового датчика к ГБЦ, экранирование проводов и установку предохранителя. Дисплей монтируется в штатные заглушки панели или вместо часов. Обязательна настройка порогов срабатывания световой/звуковой сигнализации при достижении 95°C и 105°C.

Преимущества: Раннее предупреждение о неисправностях термостата или помпы, контроль эффективности работы вентилятора, продление ресурса двигателя за счет исключения экстремальных температурных режимов.

Установка тахометра на базовую панель ВАЗ-2109

В базовой комплектации ВАЗ-2109 место под тахометр закрыто заглушкой. Для установки потребуется: автомобильный тахометр (подходящий для карбюраторных двигателей ВАЗ), изолента, монтажные провода сечением 0,75-1,5 мм², инструмент для демонтажа панели приборов (фигурная отвертка, плоскогубцы). Предварительно отключите минусовую клемму аккумулятора.

Демонтируйте пластиковый кожух рулевой колонки, снимите защитный экран под рулем. Открутите два винта крепления панели приборов сверху и три винта снизу. Аккуратно вытяните панель вперед, отсоедините разъемы спидометра и ламп подсветки. Снимите декоративную накладку панели, выньте заглушку из секции тахометра.

Подключение электрики

1. Монтаж прибора
   • Закрепите тахометр в посадочное место, используя штатные фиксаторы или монтажные скобы
   • Пропустите провода через технологическое отверстие за приборной панелью
2. Схема подключения
   • Красный провод: +12V при включенном зажигании (подсоедините к синему проводу замка зажигания)
   • Черный провод: масса (закрепите на кузовном болте под панелью)
   • Белый провод: подсветка (к коричневому проводу габаритов)
   • Зеленый провод: сигнал (к катушке зажигания, клемма "К")
3. Финишные работы
   • Надежно заизолируйте все соединения, зафиксируйте провода стяжками
   • Соберите панель в обратной последовательности
   • Проверьте работу: при заведенном двигателе стрелка должна реагировать на обороты

Создание индикатора давления масла

Штатный датчик давления масла на ВАЗ-2109 ограничивается лампой-индикатором, что не дает объективной информации о реальном давлении в системе. Установка стрелочного индикатора позволяет контролировать критические параметры в режиме реального времени, предотвращая преждевременный износ двигателя при падении давления ниже нормы.

Для реализации потребуется механический или электрический стрелочный индикатор давления масла (например, от "Приоры" или послеmarket), а также переходник-тройник для врезки в штатное место датчика. Электрические модели требуют дополнительной прокладки проводки к панели приборов, тогда как механические используют медную трубку высокого давления.

Этапы установки

1. Подготовка места: Снимите защиту двигателя и найдите штатный датчик давления (возле масляного фильтра). Выкрутите его ключом на 21 мм.
2. Монтаж адаптера: Установите переходник-тройник в освободившееся отверстие. В верхний выход вкрутите новый датчик для индикатора, в боковой – штатный датчик для контрольной лампы.
3. Прокладка коммуникаций:
   • Для электрического индикатора: проложите провод от датчика к салону через технологическое отверстие в моторном щите, подключив к "+" после замка зажигания и к массе.
   • Для механического индикатора: аккуратно протяните медную трубку в салон, избегая перегибов и контакта с подвижными элементами.
4. Интеграция в панель: Закрепите индикатор в подготовленном отверстии на торпедо (например, вместо заглушки или часов). Подключите сигнальный провод к клемме датчика, "+" – к подсветке панели.

Важно: После запуска двигателя проверьте герметичность соединений и сверьте показания индикатора с эталонным манометром. Норма давления на прогретом моторе – 0.35-0.45 МПа на 2000 об/мин. Утечки масла недопустимы!

Тип индикатора	Плюсы	Минусы
Механический	Высокая точность, надежность	Сложность прокладки трубки, риск повреждения
Электрический	Легкий монтаж, гибкие провода	Зависимость от качества датчика, погрешность до 10%

Размещение USB-розетки в приборной панели ВАЗ-2109

Интеграция USB-розетки в панель приборов ВАЗ-2109 решает проблему подключения гаджетов без использования громоздких адаптеров в прикуривателе. Это обеспечивает удобную зарядку устройств и организацию проводов, особенно актуальную при тюнинге салона.

Выбор места установки зависит от типа панели (низкая или высокая), доступного пространства и эстетических предпочтений. Ключевым фактором является удобство доступа водителя к разъему без отвлечения от управления автомобилем.

Варианты установки и технология монтажа

Основные способы размещения USB-порта:

• Врезка в заглушки: Использование стандартных технологических заглушек на торцах панели или возле пепельницы.
• Монтаж в нижний ящик: Установка в переднюю стенку ниши под магнитолу или бардачок для скрытого размещения.
• Интеграция в центральную консоль: Врезка в пластиковый кожух тоннеля между передними сиденьями.

Последовательность подключения:

1. Снять панель приборов или декоративные накладки в выбранной зоне
2. Вырезать отверстие коронкой по диаметру USB-гнезда
3. Зафиксировать розетку механическим способом (резьбовой цангой или скобами)
4. Подключить провода питания: плюс к замку зажигания (через предохранитель), минус к кузову
5. Проверить функциональность перед сборкой панели

Параметр	Рекомендация
Тип розетки	Двойной порт USB-A (минимум 2.4A суммарно)
Защита цепи	Предохранитель 5-10A на +12В линии
Сечение проводов	Медные 1.5-2.5 мм²

При установке на "высокую" панель удобно использовать зону под климат-контролем, а на "низкой" - боковые заглушки рулевой колонки. Обязательно учитывайте расположение штатной проводки во избежание повреждения тросов спидометра или жгутов.

Врезание камеры заднего вида в панель приборов ВАЗ-2109

Интеграция камеры заднего вида в панель приборов ВАЗ-2109 решает проблему ограниченной видимости при движении задним ходом. Монитор встраивается непосредственно в торпедо, обеспечивая удобный обзор без отвлечения внимания от дороги. Для низкой и высокой панелей выбирают зоны, не перекрывающие важные приборы – обычно центральную консоль или область над воздуховодами.

Монтаж требует аккуратности при формировании посадочного отверстия под экран и прокладке проводов через салон к камере. Питание подключают к цепи фонарей заднего хода для автоматической активации системы при включении передачи. Герметизация точек ввода проводки обязательна для защиты от влаги и коррозии.

Ключевые этапы установки

1. Разметка панели: Определите место под монитор (3.5-7 дюймов), избегая зон вентиляции и крепежных элементов.
2. Вырез отверстия: Используйте дрель с коронкой по диаметру рамки дисплея, обработайте края наждачной бумагой.
3. Фиксация экрана: Закрепите монитор штатными скобами или термоклеем, исключая вибрации.
4. Прокладка кабеля: Проведите проводку от панели к багажнику под обшивкой салона, фиксируя хомутами.
5. Установка камеры: Зафиксируте камеру на заднем бампере (в рамке номера или ручке), направив объектив под углом 30° вниз.
6. Подключение питания: Чёрный провод – на массу кузова, красный – к "+" лампы заднего хода, жёлтый (VIDEO) – к монитору.

Параметр	Рекомендации
Размер монитора	До 5" для низкой панели, до 7" для высокой
Защита камеры	IP67/IP68 от грязи и влаги
Доп. освещение	Инфракрасные LED для ночной съёмки

Важно: Для панелей с штатным радиоприёмником используйте мониторы с поддержкой AUX-in. При установке в высокую панель смещайте экран вправо для сохранения доступа к предохранителям.

Монтаж подставки для смартфона на торпедо

Выбор типа подставки критичен для успешного монтажа на пластик торпедо ВАЗ-2109. Оптимальны модели с универсальным креплением: на присоске с вакуумным замком, на липучке 3М VHB, либо магнитные держатели с клеящейся платформой. Избегайте вариантов, требующих сверления или создающих избыточное давление на хрупкий пластик старой панели.

Тщательно определите место установки, учитывая обзорность, доступ к органам управления печкой/магнитолой и длину кабеля зарядки. Проверьте, не будет ли подставка перекрывать важные индикаторы на комбинации приборов. Обеспечьте минимальное вибрационное воздействие на телефон – зоны возле воздуховодов или динамиков менее предпочтительны.

Пошаговая установка

1. Подготовка поверхности: Обезжирьте выбранный участок торпедо изопропиловым спиртом или спецсредством для пластика. Дождитесь полного высыхания.
2. Монтаж основания:
   • Присоска: Сильно прижмите к поверхности, активируя вакуумный рычаг. Проверьте надежность.
   • Клеевая платформа (3М VHB): Снимите защитную пленку, плотно прижмите основание к торпедо на 30-60 секунд. Не нагружайте 24 часа.
   • Магнитный держатель: Закрепите стальную пластину на телефон или чехол, шарик-держатель установите на подготовленную клеевую площадку.
3. Фиксация смартфона: Установите устройство в держатель, убедитесь в надежной фиксации даже на неровностях пластика. Отрегулируйте угол обзора.
4. Прокладка кабеля (опционально): Используйте пластиковые хомуты или клипсы для фиксации кабеля зарядки вдоль стыков панели или под торпедо, избегая зоны педалей и рулевой колонки.

Регулярно проверяйте надежность крепления, особенно после длительных поездок по неровным дорогам. Для демонтажа клеевых оснований аккуратно подденьте шпателем, остатки клея удалите спреем-очистителем для автопластика.

Установка магнитолы в нишу высокой панели

Подготовьте стандартную ISO-консоль магнитолы, адаптер подключения для ВАЗ (например, PCA-334 или аналог), переходную рамку для высокой панели, крепежные скобы и изоленту. Снимите декоративную заглушку ниши, отсоединив её отщелкиванием по краям.

Вставьте ISO-консоль в нишу, зафиксируйте боковыми металлическими скобами, загибая их внутрь для плотного прижима. Подключите переходник PCA-334 к штатной колодке проводки автомобиля, соблюдая цветовую маркировку проводов. Проверьте соответствие распиновки перед соединением с магнитолой.

Электрическое подключение и финальная сборка

Соедините разъёмы магнитолы с адаптером PCA-334, уделяя внимание ключам на коннекторах. Обязательные подключения:

• Жёлтый провод (постоянный +12В) – к аккумулятору через предохранитель
• Красный провод (управляющий +12В) – к замку зажигания (ACC)
• Чёрный провод – масса на кузов
• Акустические каналы – к колонкам с соблюдением фазировки

Проложите провода без натяжения, избегая зон подвижных элементов рулевой колонки. Закрепите магнитолу в ISO-консоли штатными "усами", установите переходную рамку для маскировки зазоров. Проверьте работоспособность всех функций перед фиксацией лицевой панели.

Адаптация места под мультимедиа для низкой панели

Низкая панель ВАЗ-2109 изначально не предусматривает монтаж современных мультимедийных систем из-за ограниченного пространства в центральной консоли. Штатное отверстие под радиоприёмник имеет устаревшие габариты (DIN-180×50 мм) и не подходит для 2DIN-устройств или сенсорных экранов. Необходима переделка конструкции для расширения функциональности.

Основная сложность заключается в интеграции оборудования без нарушения эргономики и прочности панели. Требуется либо увеличение посадочного места, либо создание новых точек крепления с учётом глубины ниши (не более 18 см). Дополнительные провода питания и антенные кабели должны быть проложены без помех для органов управления.

Способы модернизации

Для установки современной мультимедийной системы применяют:

• Рамки-переходники – пластиковые адаптеры под 1DIN или 2DIN с креплением в штатное отверстие
• Фрезеровка ниши – расширение проёма болгаркой с последующей установкой металлической основы
• Накладные консоли – монтаж выносных держателей на торпедо или центральный воздуховод
• Кастомный каркас – создание индивидуального посадочного места из стеклопластика с интеграцией динамиков

Ключевые этапы установки:

1. Демонтаж декоративных накладок и заводской магнитолы
2. Проверка свободного пространства за панелью (удаление мешающих элементов)
3. Примерка мультимедийного блока с разметкой зоны модификации
4. Обработка краёв пластика после резки для предотвращения трещин
5. Установка усилителя каркаса из оцинкованной стали при значительном расширении

Тип адаптера	Совместимость	Сложность
Заводской переходник	Только 1DIN	★☆☆
Универсальная рамка	1DIN/2DIN	★★☆
Индивидуальный тюнинг	Любые размеры	★★★

При интеграции важно обеспечить вентиляцию электронных компонентов – между корпусом устройства и пластиком панели оставляют зазор 5-8 мм. Для защиты от вибраций используют демпферные прокладки из микропористой резины. Кабели фиксируют стяжками, избегая контакта с подвижными частями рулевой колонки.

Изготовление индивидуальных накладок на кнопки

Кастомизация клавиш управления позволяет радикально изменить визуальное восприятие панели приборов ВАЗ-2109, подчеркнув уникальный стиль владельца. Индивидуальные накладки решают проблему выцветших или повреждённых заводских элементов, одновременно улучшая эргономику за счет оптимизации формы и тактильного контакта.

Для производства используют полимерные пластики (ABS, поликарбонат), акрил или мягкий силикон, применяя три ключевых метода: 3D-печать по цифровым шаблонам, лазерную гравировку заготовок с последующей покраской, ручное моделирование из двухкомпонентных компаундов. Точность достигается сканированием оригинальных кнопок или созданием 3D-моделей в CAD-программах типа Fusion 360.

Технологическая последовательность работ

1. Демонтаж штатных кнопок с фиксацией расположения функциональных групп
2. Создание цифрового макета:
   • 3D-сканирование оригиналов
   • Корректировка геометрии в зонах касания
   • Нанесение символов подсветки
3. Выбор материала с учётом температурного расширения и УФ-стабильности
4. Производство заготовок (FDM/SLA-печать, фрезеровка)
5. Постобработка: шлифовка, окрашивание, нанесение люминофорных покрытий

Материал	Толщина (мм)	Особенности монтажа
ABS-пластик	1.2-1.5	Клей B-7000, термофиксация
Силикон	1.8-2.0	Адгезивная основа
Акрил с подсветкой	1.0-1.2	Интеграция SMD-светодиодов

Ключевое преимущество самодельных накладок – адаптация под конкретные задачи: дублирование рельефа для тактильного распознавания, увеличение площади нажимной поверхности, контрастная маркировка редко используемых функций. Для мультимедийных систем практикуют комбинирование материалов – металлические вставки в полимерном обрамлении.

Технология шумки и виброизоляции панели приборов ВАЗ-2109

Качественная виброизоляция и шумоизоляция (шумка) панели приборов ВАЗ-2109 – ключевой этап в борьбе с дребезжанием, скрипами и проникновением шума двигателя и дороги в салон. Процесс требует тщательной подготовки и последовательного выполнения работ.

Основная цель – подавить вибрации самой панели и элементов за ней (металл кузова, крепления) и заблокировать распространение воздушного шума. Для этого используется комбинация вибродемпфирующих (Вибропласт, Визомат) и шумопоглощающих (Бимаст Бомб, Сплэн) материалов, наносимых на внутренние поверхности.

Пошаговая технология обработки

1. Демонтаж Панели: Полностью снимите панель приборов с автомобиля согласно руководству по ремонту ВАЗ-2109. Это обязательное условие для полноценной обработки всех поверхностей.

2. Подготовка Поверхности:

• Тщательно очистите внутренние поверхности панели от пыли, грязи и заводской смазки/антикора. Используйте обезжириватель (уайт-спирит, спирт).
• Прогрейте салон или материалы строительным феном до 20-30°C для улучшения адгезии.

3. Наклейка Вибродемпфирующих Материалов (Вибропласт/Визомат):

• Вырежьте куски материала по форме самых больших и плоских участков металлического основания панели и крупных пластиковых элементов, наиболее подверженных вибрации (задняя стенка, места крепления приборов, торпедо).
• Снимите защитную пленку и плотно прикатайте материал к поверхности резиновым валиком, добиваясь полного прилегания без пузырей. Особое внимание уделите местам около крепежных отверстий и технологических люков.
• Покрытие вибропластом должно составлять 25-50% площади для эффективного гашения резонансных частот. Не обязательно закрывать все "наглухо".

4. Наклейка Шумопоглощающих Материалов (Бимаст Бомб/Сплэн):

• Поверх вибродемпфера, а также на оставшиеся участки (боковые стенки, внутренние полости, пространство за бардачком и центральной консолью) наклейте слой шумопоглощающего материала.
• Тщательно прикатайте его валиком. Материал должен полностью повторять рельеф поверхности.
• Обеспечьте полное перекрытие всех технологических отверстий в металлическом основании панели, ведущих в моторный отсек или колесные арки.
• Важно: Не закрывайте вентиляционные каналы системы отопления, выходы динамиков, крепежные отверстия и места установки органов управления!

5. Дополнительные Мероприятия:

• Обработка Креплений: Используйте уплотнительные шайбы или тонкие полоски вибропласта в местах контакта панели с кузовными стойками и кронштейнами для устранения "жесткого" контакта.
• Проклейка Стыков: Перед окончательной сборкой проложите тонкий уплотнительный шнур (как "Дихтунгсшнур") или нанесите полоску тихого герметика (типа "Abro") по периметру посадочного места панели на кузове для устранения скрипов и щелей.
• Зазоры между деталями: В местах стыка съемных пластиковых заглушек, кожуха рулевой колонки с основной панелью используйте войлочные или резиновые прокладки, либо нанесите тонкую полоску силиконовой смазки для предотвращения трения и скрипа.

Материал	Основное Свойство	Типичная Толщина	Сложность Монтажа
Вибропласт / Визомат	Подавление вибраций	2-4 мм	Средняя (требует прикатки)
Бимаст Бомб	Шумопоглощение + Виброгашение	4-6 мм	Высокая (очень тяжелый, сложен в резке)
Сплэн 3004 / 3504	Шумопоглощение	4-10 мм	Низкая (легкий, гибкий)

Ключевой принцип: Максимальный эффект достигается только при комплексном подходе – подавление вибраций (вибропласт) + поглощение звуковых волн (шумопоглотитель) + устранение причин скрипов (прокладки, герметик стыков). Качественная подготовка поверхности и тщательная прикатка материалов – залог долговечности результата и отсутствия отклеивания.

Устранение скрипов пластика панели приборов ВАЗ-2109

Основная причина скрипов – трение деталей из-за температурных деформаций и ослабления крепежа. Вибрации двигателя и неровности дороги усиливают проблему, особенно в старых автомобилях.

Перед началом работ снимите панель приборов согласно инструкции для вашей модификации (низкая/высокая). Тщательно очистите все стыкующиеся поверхности от пыли и загрязнений – это критически важно для адгезии материалов.

Методы устранения скрипов

Базовый способ (без разборки):

• Проклейка стыков силиконовым герметиком – нанесите тонкий слой в щели между деталями
• Обработка мест соприкосновения аэрозольным силикон-спреем
• Установка уплотнительного шнура в зазоры

Комплексное решение (при полной разборке):

1. Обклейте тыльную сторону панели битумной шумоизоляцией
2. Установите демпферную ленту на все металлические кронштейны
3. Замените стандартные пластиковые клипсы на резиновые аналоги
4. Проклейте стыки элементов вспененным скотчем толщиной 1-2 мм

Критические точки для обработки:

Зона	Рекомендуемый материал
Стык дефлекторов и основной панели	Силиконовая смазка
Крепления комбинации приборов	Войлочные прокладки
Места прилегания к металлу кузова	Битумная лента

Доработка дефлекторов вентиляции

Стандартные дефлекторы ВАЗ-2109 часто вызывают нарекания из-за неплотного прилегания, люфта створок и ограниченной регулировки воздушного потока. Пластиковый механизм со временем изнашивается, а внешний вид устаревает даже на "высокой" панели.

Улучшение функционала и дизайна дефлекторов – ключевой этап тюнинга. Основные задачи: обеспечить точную направленность воздуха, устранить скрипы и провалы регулировки, а также интегрировать элементы в обновлённый интерьер.

Популярные способы модернизации

Вариант 1: Установка дефлекторов от иномарок

• Доноры: Opel Astra F, VW Passat B3, Daewoo Nexia
• Плюсы: Улучшенная аэродинамика, плавная регулировка, подсветка (на некоторых моделях)
• Минусы: Требуется подрезка торпедо или изготовление переходных рамок

Вариант 2: Кастомизация штатных дефлекторов

1. Разборка, очистка и смазка поворотного механизма силиконовой смазкой
2. Усиление креплений эпоксидной шпатлёвкой или армирование алюминиевой сеткой
3. Оклейка внешних панелей карбоновой плёнкой или окраска в цвет панели
4. Установка магнитных фиксаторов створок для предотвращения самопроизвольного смещения

Метод	Сложность	Стоимость	Эффективность
Дефлекторы от иномарок	Высокая	1500-4000₽	★★★★★
Апгрейд заводских	Средняя	300-1000₽	★★★☆☆

Важные нюансы: При установке нештатных элементов проверяйте угол подачи воздуха – неправильная геометрия вызовет запотевание стёкол. Для дефлекторов с подсветкой используйте отдельную проводку через предохранитель.

Модификация воздуховодов для улучшения обдува

Стандартные воздуховоды ВАЗ-2109 часто не обеспечивают равномерное распределение воздушных потоков, особенно после установки утолщённой панели приборов "низкая" или "высокая". Основные проблемы – недостаточный обдув лобового стекла и слабая подача воздуха к центральным дефлекторам, что критично при запотевании стёкол в сырую погоду.

Для устранения этих недостатков требуется комплексная доработка системы вентиляции. Наиболее эффективные решения включают замену штатных пластиковых каналов на гибкие гофрированные аналоги с увеличенным сечением, а также установку дополнительных направляющих сопел для точной фокусировки потоков. Обязательным этапом является герметизация стыков монтажной пеной или силиконовым герметиком для предотвращения утечек воздуха.

Ключевые этапы модернизации

1. Замена магистральных каналов:
   • Использование гофротруб Ø60-80 мм вместо штатных трубок
   • Укорачивание центрального канала для минимизации изгибов
2. Модернизация дефлекторов:
   • Установка поворотных сопел от иномарок (например, Opel Astra F)
   • Интеграция вентиляционных решёток с регулируемыми ламелями
3. Оптимизация подачи на стекло:
   • Формирование дополнительных выходов в торпедо под уплотнителем
   • Монтаж алюминиевых направляющих для создания "воздушной завесы"

При установке турбированных дефлекторов важно проверить совместимость с новыми воздуховодами – диаметр посадочных мест должен соответствовать сечению магистралей. Для фиксации элементов используйте хомуты с шагом 15-20 см, избегая пережима гофры. Обязательно протестируйте систему на всех скоростях вентилятора, контролируя отсутствие вибраций и свиста.

Параметр	Сток	После тюнинга
Скорость потока на лобовом стекле (м/с)	1.2-1.5	2.8-3.3
Зона покрытия центральных дефлекторов	40% салона	75-85% салона
Время устранения запотевания (сек)	90-120	35-45

Для финальной настройки направлений воздушных струй применяйте анемометр – оптимальный угол атаки для боковых сопел составляет 30° к горизонтали. Помните: любые изменения геометрии каналов требуют перерасчёта сечения, иначе возрастёт нагрузка на моторчик печки. При комплексной модернизации КПД системы повышается на 40-60%, полностью нивелируя недостатки тюнингованной торпедо.

Комбинирование материалов при тюнинге панели приборов ВАЗ-2109

Использование нескольких материалов в отделке панели приборов позволяет добиться уникального дизайна и повышенной эргономики. Грамотное сочетание текстур и свойств покрытий решает как эстетические задачи, так и функциональные – от маскировки заводских дефектов пластика до улучшения тактильных ощущений.

Ключевым принципом является совмещение контрастных по фактуре и визуальному восприятию элементов. Например, матовые поверхности комбинируют с глянцевыми вставками, а мягкие на ощупь материалы – с жесткими структурными деталями. Это создает динамику и подчеркивает ключевые зоны управления.

Популярные комбинации материалов

• Алькантара + глянцевый пластик: Мягкая микрофибра на верхней части торпедо снижает блики, а глянец на центральной консоли визуально расширяет пространство.
• Карбоновая пленка + металлические вставки: Имитация карбона на заглушках воздуховодов сочетается с алюминиевыми окантовками переключателей для спортивного стиля.
• Крашеный пластик + натуральная кожа: Окрашенная основа панели комбинируется с кожаными чехлами на рулевом колесе и рычаге КПП для премиального эффекта.
• Деревянные накладки + матовый винил: Шпон на дверях ручек и дефлекторах контрастирует с матовой обтяжкой основной поверхности для классического интерьера.

Технологические нюансы

1. Подготовка поверхностей: Обезжиривание и шлифовка пластика обязательны перед нанесением пленок или покраской.
2. Термостойкость: Для зон возле пепельницы или дефлекторов отопления используют материалы, устойчивые к нагреву свыше 90°C.
3. Совместимость клеев: При комбинировании материалов проверяют адгезию клеевых составов к разным типам покрытий во избежание отслоений.

Материал	Лучшее сочетание	Зона применения
Виниловая пленка	Алюминиевый профиль	Кромки лючка бардачка, обрамление приборов
Эпоксидная шпатлевка	Аэрография	Реконструкция поврежденных участков перед покраской
Жидкая кожа	Хромированные кнопки	Обшивка центрального тоннеля, карманов дверей

Вдохновляющие примеры тюнинга высокой панели

Перетяжка алькантарой или кожей кардинально меняет восприятие салона: доступны любые цвета от классического черного до экстравагантных оттенков. Швы контрастной нитью или перфорация добавляют премиальности, полностью скрывая устаревшую текстуру "родного" пластика.

Интеграция современной подсветки – ключевой тренд: светодиодные ленты по контуру панели создают эффект "парения", а программируемые RGB-ленты позволяют менять атмосферу салона. Особое внимание уделяют подсвечиванию шкал приборов и воздуховодов холодным белым или синим светом.

Популярные решения

• Цифровая приборная панель
  Замена штатных аналоговых приборов на LCD-дисплеи с выводом скорости, оборотов, температуры и данных бортового компьютера в высоком разрешении.
• Карбоновые накладки
  Оклейка 3D-карбоном центральной консоли и дефлекторов, визуально "утяжеляющая" панель и имитирующая спортивный стиль.
• Кастомные комбинации приборов
  Установка стрелочных приборов от иномарок (например, VW Golf IV) с доработкой посадочных мест и адаптацией электропроводки.

Материал	Эффект	Сложность
Аэрография	Уникальные графические решения (геометрия, огненные узоры)	Высокая
Вставки из дерева	Имитация роскошных интерьеров премиум-класса	Средняя
Литой пластик	Объемные элементы с текстурой "под металл"	Низкая

Эксперименты с рельефом включают создание дополнительных полочек под гаджеты или ниш с магнитным креплением для телефона. Наиболее смелые проекты предполагают полную перекомпоновку: интеграцию мультимедийной системы вместо бардачка, перенос блока управления печкой.

Оригинальные решения для низкой панели "девятки"

Модернизация штатной низкой панели ВАЗ-2109 открывает широкие возможности для персонализации салона без радикальной замены элементов. Грамотный подход позволяет сохранить эргономику "девятки", одновременно придав интерьеру современный вид и улучшив функциональность приборной зоны.

Ключевые преимущества работы с заводской конструкцией – минимальные затраты и обратимость изменений. Использование оригинальных креплений и форм панели упрощает интеграцию новых элементов, а грамотная компоновка исключает проблемы с вибрацией или бликами на приборы при эксплуатации.

Популярные направления тюнинга

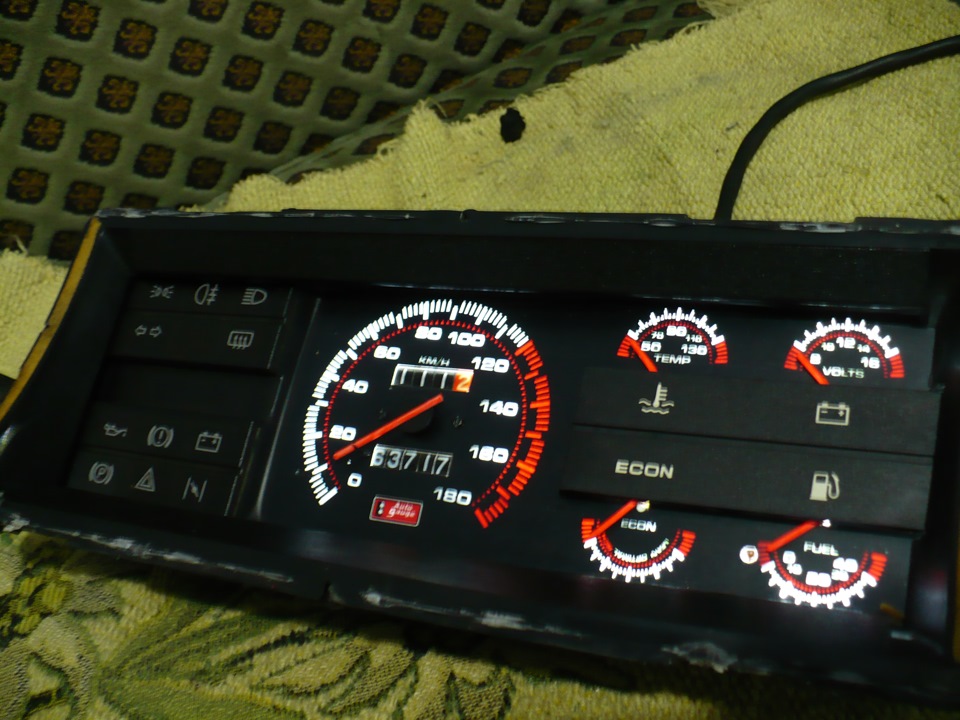

• Замена шкал приборов: Установка флуоресцентных или фосфорных шкал с переградуировкой под нештатные датчики
• Светодиодная подсветка: Многоцветная замена ламп накаливания с регулируемой яркостью и зонированием
• Интеграция цифровых модулей: Встраивание одометра с CAN-шиной или мини-дисплея для показателя расхода топлива

Комбинированные решения

Элемент	Материал	Эффект
Накладки на кнопки	Анодированный алюминий	Акценты + защита от истирания
Декоративные вставки	Карбон-пленка	Визуальное зонирование панели
Рамка приборов	3D-печать (ABS-пластик)	Кастомизация формы под экраны

Важно: При установке нештатных датчиков (вольтметр, таймер) рекомендуется использовать переходные патрубки вместо врезки в родную проводку – это сохраняет диагностический разъем OBD-II функциональным.

Бюджетные идеи преображения панели приборов

Низкая или высокая панель ВАЗ-2109 предоставляет множество возможностей для недорогого визуального апгрейда. Основной фокус - на изменении цвета, фактуры и подсветки элементов без серьезных конструктивных переделок.

Простые решения вроде замены накладок или изменения подсветки способны кардинально изменить восприятие салона. Главное - аккуратность исполнения и правильный подбор материалов, устойчивых к перепадам температур.

Доступные способы тюнинга

Следующие методы помогут преобразить панель приборов без больших вложений:

• Замена пленки шкал приборов: Самый популярный вариант. Готовые наборы пленок с различными дизайнами (карбон, алюминий, цветные) или самодельные на основе виниловой пленки. Клеятся поверх родных шкал. Ключ к успеху - тщательная очистка поверхности и удаление пузырей воздуха.
• Перекраска пластиковых элементов:
  • Использование аэрозольных красок для пластика (предварительно обязательна грунтовка и обезжиривание).
  • Оклейка элементов виниловой пленкой (пленка "под карбон", "алюминий", глянцевая, матовая, цветная).
  • Использование автомобильного винила в катушках или готовых карбоновых накладок на центральную консоль и воздуховоды.
• Модернизация подсветки приборов и кнопок:
  • Замена штатных ламп накаливания на светодиоды (LED). Внимание: Для корректной работы спидометра и указателя топлива нужны LED с резисторами или специальные "CAN-шинные" лампы, имитирующие нагрузку ламп накаливания. Обычные LED могут вызвать ошибки или мигание.
  • Изменение цвета подсветки путем установки светодиодов другого цвета (синие, красные, зеленые, белые) или использования цветных фильтров (гелевых пленок) на штатные лампы.
  • Добавление светодиодной ленты (например, по периметру торпедо или в нишах) для создания фоновой подсветки (контурный неон). Питание можно завести от габаритов.
• Установка новых накладок на рукоятки КПП и ручного тормоза: Доступны варианты из кожи, кожзама, алюминия или пластика с прорезиненными вставками. Существенно освежают интерьер.
• Замена пластиковых заглушек и декоративных вставок: Штатные серые элементы можно заменить на цветные (черные, серебристые) или оклеить пленкой.

Варианты цветов LED подсветки и их эффект:

Цвет LED	Визуальный эффект	Примечание
Белый (холодный/теплый)	Современный, четкий, "технологичный" вид	Хорошая читаемость, похоже на новые авто
Синий/Голубой	Спортивный, "неоновый" стиль	Может утомлять глаза при длительной поездке ночью
Красный	Агрессивный, гоночный стиль, меньше всего утомляет зрение ночью	Классика спортивного тюнинга
Зеленый	Необычный, "ретро-футуристический" вид	Хорошая читаемость, реже встречается

Дополнительная бюджетная идея: Замена рулевого колеса на спортивное (также от ВАЗовских моделей или доступное послемаркетное). Даже недорогая замена придает салону более современный и "подготовленный" вид, хотя и не является изменением самой панели. Убедитесь в совместимости крепления и подушки безопасности (если есть).

Защита панели от выцветания на солнце

Ультрафиолетовое излучение и высокие температуры в салоне вызывают деградацию пластика панели приборов ВАЗ-2109. Со временем поверхность теряет насыщенность цвета, появляются микротрещины и характерный «выгоревший» вид, особенно на черных элементах.

Предотвращение выцветания критически важно для сохранения эстетики и стоимости автомобиля. Профилактические меры значительно продлевают срок службы оригинальной или тюнингованной панели, снижая необходимость дорогостоящей замены или реставрации.

Эффективные методы защиты

Комплексный подход включает несколько проверенных решений:

• Антибликовые коврики – специализированные накладки из термостойких материалов (войлок, терморезина), полностью закрывающие торпедо. Крепятся липучками или двухсторонним скотчем.
• Тонировка стекол – нанесение УФ-блокирующей пленки на лобовое и боковые окна. Оптимально выбирать пленку с фильтрацией 99% ультрафиолета (SPF 100+).
• Химическая обработка:
  • Нанесение силан-модифицированных керамических составов (например, Gyeon Q² Skin) каждые 6 месяцев
  • Использование спреев с УФ-блокаторами (типа SONAX Dashboard Cleaner)

Метод	Эффективность	Срок действия
Коврик-накладка	95-98%	Постоянно
Тонировка (качественная)	90-95%	3-5 лет
Керамическое покрытие	85-90%	6-8 месяцев

При парковке на солнце свыше 30 минут обязательно применяйте солнцезащитные экраны из светоотражающего материала. Регулярная очистка мягкими средствами без спирта предотвращает разрушение защитного слоя пластика. Категорически избегайте составов с абразивами или растворителями.

Особенности ухода за кожей на приборной панели

Кожаная отделка требует систематического ухода для сохранения эстетики и функциональности. Пренебрежение приводит к выцветанию, растрескиванию материала и потере защитных свойств.

Воздействие ультрафиолета, перепады температур и контакт с агрессивными веществами ускоряют износ покрытия. Используйте только специализированные составы, совместимые с автомобильной кожей.

Правила обслуживания

1. Очистка: удаляйте пыль мягкой микрофиброй 2 раза в неделю. Для пятен применяйте pH-нейтральные очистители без спирта
2. Увлажнение: обрабатывайте поверхность кондиционером на основе натурального воска каждые 3 месяца
3. Защита от УФ: наносите спрей с УФ-фильтром перед летним сезоном и после мойки
4. Контроль температуры: избегайте длительного прогрева салона зимой без увлажнителя воздуха

Средство	Периодичность	Важно
Очиститель для кожи	По мере загрязнения	Тестировать на скрытом участке
Кондиционер	Ежеквартально	Равномерное нанесение тонким слоем
Антистатик	При сезонной обработке	Не применять на липких поверхностях

Исключите использование абразивных губок, растворителей и силиконовых составов. При появлении глубоких трещин обратитесь в специализированный сервис для восстановления покрытия.

Чистка и полировка пластика приборной панели

Снимите панель приборов с автомобиля, предварительно отключив клеммы аккумулятора и разъёмы проводки. Аккуратно демонтируйте стрелки, защитное стекло и электронные компоненты, если требуется глубокая обработка. Используйте мягкую щётку или пылесос для удаления пыли из вентиляционных решёток и труднодоступных углов.

Подготовьте пластиковые поверхности: промойте их тёплой мыльной водой или автомобильным шампунем без агрессивных добавок. Уделите особое внимание зонам вокруг переключателей и текстильным вставкам – для них используйте мягкую губку. Тщательно просушите детали микрофибровой салфеткой, не допуская разводов.

Технология восстановления пластика

Обезжирьте поверхности изопропиловым спиртом или специальным автоочистителем. Для удаления глубоких царапин:

1. Обработайте проблемные участки мелкозернистой наждачной бумагой (P800-P1000) круговыми движениями.
2. Смойте пластиковую пыль чистой водой.
3. Нанесите пасту для полировки пластика на войлочный круг или мягкую ткань.
4. Отполируйте зоны с дефектами дрелью на малых оборотах или вручную.

Важно: избегайте перегрева поверхности! При ручной полировке наносите составы для восстановления пластика (типа Hi-Gloss или аналоги) микрофиброй, втирая до исчезновения белых пятен. Для финальной защиты используйте силиконовые консерванты – они замедлят выцветание и предотвратят накопление статики.

Материал	Назначение	Примеры
Абразивная паста	Удаление царапин	Menzerna P085, Farecla G3
Восстанавливающий гель	Восстановление глянца	Mother’s Back-to-Black, Sonax Dashboard Polish
Антистатик	Защита от пыли	LIQUI MOLY Kunststoffpfleger

Соберите панель в обратном порядке после полного высыхания защитного слоя (8-12 часов). Регулярно протирайте пластик сухой микрофиброй – это сохранит результат на 6-12 месяцев.

Восстановление фланцев креплений панели приборов ВАЗ-2109

Сломанные фланцы креплений – частая проблема старых панелей "девятки", приводящая к люфту, дребезжанию и сложностям при установке. Пластик со временем теряет эластичность, а крепежные "уши" обламываются от вибраций или неаккуратного демонтажа.

Восстановление требует очистки зоны повреждения от грязи и обезжиривания (ацетоном или спиртом). Места сломов необходимо зачистить наждачкой для улучшения адгезии ремонтного состава. Далее применяются следующие методы:

Способы восстановления фланцев

• Эпоксидный клей с армированием: На подготовленную поверхность нанести эпоксидную смолу, утопив в нее отрезок тонкой металлической сетки или стеклоткани. Сформировать фланец по контуру. После полимеризации обработать надфилем.
• Пайка пластика: Использовать строительный фен или специальный паяльник для разогрева краев слома и аналогичного по составу пластика (например, от старого корпуса). Расплавленный припой (пластиковая стружка) вносится в зону соединения и разравнивается.
• Изготовление накладных фланцев: Вырезать Г-образные пластины из жести или алюминия. Закрепить их на уцелевшей части корпуса панели заклепками или винтами с гайками через предварительно просверленные отверстия. Места крепежа усилить эпоксидкой.

Критически важно точно воспроизвести геометрию оригинального фланца, особенно отверстие под саморез и плоскость прилегания к кузову. При использовании клеев или эпоксидки обеспечьте неподвижность детали до полного отверждения (24 часа). После ремонта проверьте надежность фиксации панели и отсутствие перекосов.

Разборка и сборка панели приборов ВАЗ-2109 без повреждения клипс

Для доступа к приборной панели потребуется снять декоративную накладку рулевой колонки, открутив саморезы крестовой отверткой. Отключите клеммы АКБ перед началом работ для предотвращения замыканий. Аккуратно подденьте пластиковый кожух вокруг замка зажигания, отсоедините разъемы подсветки и габаритов.

Снимите пластмассовые заглушки в верхней части торпедо, открутите винты под ними. Ослабьте крепежные элементы по бокам панели приборов – они фиксируются на двух клипсах с каждой стороны. Не прикладывайте силу вертикально вверх: клипсы могут сломаться при резком движении.

Поэтапная разборка креплений

Выполняйте демонтаж в строгой последовательности:

1. Потяните панель на себя горизонтально до щелчка освобождения верхних клипс
2. Опустите нижний край панели на 30-45 градусов для доступа к разъемам
3. Зафиксируйте пальцем фиксаторы колодок проводов (обычно оранжевого и черного цвета)
4. Отсоедините трос спидометра: нажмите металлическую скобу и проверните против часовой стрелки

Критические моменты при сборке:

• Убедитесь в отсутствии перегибов троса спидометра при установке
• Проверьте защелкивание всех клипс характерным щелчком
• Не затягивайте крепежные винты до фиксации пластиковых защелок

Тип клипсы	Расположение	Способ отжима
Верхние фиксаторы	За щитком приборов	Нажать пальцем сверху
Боковые защелки	Торцы панели	Поддеть плоской отверткой 5мм
Нижние замки	Зона пепельницы	Отжать вниз через технологическое отверстие

При установке панели на место сначала подключите все разъемы и трос, затем заведите верхние клипсы в посадочные гнезда. Только после щелчка верхнего крепления аккуратно надавите на нижнюю часть панели до фиксации боковых защелок. Затягивайте крепежные винты после полного совмещения всех клипс.

Предпродажная подготовка тюнингованной панели

Тщательная предпродажная подготовка тюнингованной панели приборов ВАЗ-2109 критически важна для формирования положительного впечатления у покупателя и обоснования заявленной стоимости. Пренебрежение этим этапом способно нивелировать все усилия по модернизации, создав впечатление небрежности или скрытых дефектов.

Комплексная подготовка включает как визуальную доводку, так и функциональную диагностику. Цель – представить изделие в состоянии "под ключ", готовым к установке, демонстрирующим качество исполнения и отсутствие скрытых проблем.

Ключевые этапы подготовки

1. Глубокая очистка: Удаление пыли, следов пальцев, остатков полиролей из труднодоступных мест (щели вокрун кнопок, решетки дефлекторов, пазы стыков). Используйте мягкие кисти, сжатый воздух, спиртовые салфетки для пластика.
2. Инспекция на дефекты:
   • Визуальный осмотр под разным углом света на царапины, сколы, потертости покрытия (лака, краски, карбона).
   • Проверка целостности вставок (дерево, карбон), подсветки шкал, наклеек.
   • Оценка плотности прилегания всех элементов (накладки, заглушки, экраны приборов).
3. Функциональное тестирование (если панель укомплектована электроникой):
   • Проверка работы всех светодиодов подсветки (равномерность, цвет, отсутствие мерцания).
   • Тест стрелочных приборов (плавность хода, возврат к нулю, отсутствие залипаний).
   • Диагностика дополнительных модулей (вольтметры, тахометры, бортовые компьютеры) при подключении к тестовому блоку питания.
4. Коррекция мелких недостатков:
   • Полировка мелких царапин на прозрачном экране спидометра/тахометра.
   • Подклейка отслоившихся краев пленок или вставок.
   • Замена перегоревших светодиодов (если это предусмотрено конструкцией).
5. Фотофиксация: Качественные фотографии при дневном свете и в темноте (с работающей подсветкой) со всех ракурсов, демонстрирующие состояние и особенности тюнинга.
6. Безопасная упаковка:
   • Защита лицевой поверхности и приборных стекол мягкой пленкой или пенокартоном.
   • Фиксация стрелок механизмов во избежание повреждения при транспортировке.
   • Использование коробки с амортизаторами (пупырчатая пленка, пенопластовые вставки).

Обязательно приложите документацию на установленное нештатное оборудование (инструкции, гарантийные талоны) и четко укажите в описании: тип подсветки (светодиоды, оптоволокно), материалы отделки, список замененных или добавленных приборов, особенности подключения.

Юридические аспекты внесения изменений в панель приборов ВАЗ-2109

Любые модификации панели приборов, включая замену на "низкую" или "высокую" версию, а также установку нештатных элементов (подсветки, экранов, дополнительных датчиков), подпадают под действие Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Согласно п. 4.2 Приложения №8, запрещается вносить изменения в конструкцию ТС без согласования с уполномоченными органами, если они влияют на безопасность или изменяют характеристики, внесенные в ОТТС (Одобрение Типа Транспортного Средства).

Ключевым критерием является соответствие светопропускания остекления (при установке экранов или изменении формы панели) требованиям ГОСТ 32565-2013 (прозрачность не менее 70%), а также отсутствие ухудшения обзора для водителя (п. 3.3.2 ПДД РФ). Установка несертифицированных электронных компонентов может нарушать п. 7.18 Перечня неисправностей, запрещающих эксплуатацию, если приводит к некорректной индикации приборов или превышению электромагнитных помех (ГОСТ Р 41.10-99).

Порядок легализации изменений

• Экспертная оценка: проведение предварительной экспертизы в аккредитованной лаборатории на соответствие требованиям ТР ТС 018/2011 (разделы III-IV).
• Внесение в конструкцию: оформление заявления в ГИБДД с предоставлением заключения эксперта, фотографий изменений и сертификатов на компоненты.
• Прохождение техосмотра: после получения разрешения ГИБДД требуется новый техосмотр с отметкой о соответствии конструкции (п. 3 ст. 15 ФЗ №170).

Нарушение	Последствия по КоАП РФ
Эксплуатация без согласования	Штраф 500 руб. (ст. 12.5 ч.1)
Препятствие обзору водителя	Штраф 500 руб. (ст. 12.5 ч.1)
Несоответствие светопропускания	Запрет эксплуатации (п. 3.3 Перечня неисправностей)

Важно: установка штатных панелей от других модификаций ВАЗ-2109 (например, "низкой" вместо "высокой") не требует согласования, если сохранены заводские характеристики освещения и обзора. При интеграции элементов от иных марок автомобилей или несертифицированных компонентов (LED-ленты, проекционные дисплеи) процедура согласования обязательна.

Подключение электроники через предохранители

При интеграции дополнительных приборов или подсветки в панель ВАЗ-2109 критически важно обеспечить защиту цепи предохранителями. Игнорирование этого этапа может привести к перегрузке проводки, короткому замыканию и возгоранию. Предохранитель разрывает цепь при превышении допустимого тока, сохраняя штатную электропроводку автомобиля от повреждений.

Подключать новую электронику напрямую к аккумулятору категорически запрещено. Ток должен проходить через предохранитель, установленный максимально близко к источнику питания – в пределах 15-20 см от клеммы АКБ или штатного блока предохранителей. Это минимизирует риск повреждения незащищенного участка проводки.

Порядок подключения и выбор компонентов

Шаги монтажа:

1. Рассчитайте ток потребления устройства (в амперах) по формуле: Мощность (Вт) / Напряжение (12В)
2. Выберите предохранитель с номиналом на 20-30% выше полученного значения
3. Установите держатель предохранителя на плюсовой провод вблизи АКБ
4. Проложите провод сечением, соответствующим нагрузке (минимум 1.5 мм²)
5. Подключите потребитель через реле, если мощность превышает 60Вт

Типовые номиналы для оборудования:

Устройство	Рекомендуемый предохранитель
Светодиодная подсветка	5A
Дополнительные датчики (масло, температура)	3-7.5A
USB-розетка или вольтметр	3-5A
Автомагнитола	10-15A

Обязательные требования:

• Используйте только автомобильные предохранители (ножевые AGU или мини-ATO)
• Изолируйте соединения термоусадкой, избегайте скруток
• Фиксируйте провода пластиковыми хомутами вдали от подвижных элементов
• Проверяйте отсутствие КЗ мультиметром перед подачей напряжения

Проверка работоспособности приборов после тюнинга

После завершения установки тюнингованной панели приборов необходимо последовательно проверить функциональность всех элементов. Начинайте с визуального осмотра: убедитесь в отсутствии механических повреждений, надежности крепления разъемов и отсутствии пережатых проводов.

Включите зажигание и проверьте индикаторные лампы (давления масла, зарядки АКБ, поворотов), которые должны кратковременно активироваться при запуске. Заведите двигатель для тестирования основных приборов на работоспособность в разных режимах.

Пошаговая диагностика систем

Обязательные проверки:

1. Спидометр и одометр: движение автомобиля на безопасном участке дороги, сравнение показаний с GPS-навигатором.
2. Тахометр: контроль оборотов при холостом ходу (~800-900 об/мин) и резком нажатии педали газа.
3. Указатели температуры и топлива:
   • Прогрев двигателя до срабатывания вентилятора (90-95°C)
   • Заправка 5-10 литров бензина при пустом баке для проверки реакции датчика
4. Сигнальные лампы: принудительное срабатывание через отключение датчиков (например, разъем масляного датчика для проверки "масленки").

Распространенные проблемы и решения:

Неисправность	Причина	Действия
Не горят подсветка или лампы	Ошибка подключения кнопки габаритов, перегоревшие предохранители F2 (10A), F18 (7.5A)	Прозвонка цепи мультиметром, замена предохранителей
Стрелки "залипают" или не реагируют	Повреждение электродвигателей приборов, перегиб троса спидометра	Проверка контактов на разъеме Х2 (оранжевый провод), смазка троса
Ложные показания датчиков	Некорректное заземление панели, несовместимость датчиков с новой шкалой	Добавление массы на кузов, калибровка приборов или замена датчиков

Список источников

При подготовке статьи о панелях приборов ВАЗ-2109 и их тюнинге использовались проверенные технические материалы и экспертные мнения. Достоверность информации обеспечивалась перекрестным анализом данных из профильных изданий и практического опыта автомобильных специалистов.

Основное внимание уделялось источникам, детально описывающим конструктивные различия между модификациями "низкой" и "высокой" панели, а также современным решениям для их модернизации. Критически оценивались технические аспекты установки, совместимости компонентов и безопасности доработок.

• Официальное руководство по эксплуатации и ремонту ВАЗ-2108/2109
• Технические каталоги запчастей ВАЗ с обозначением артикулов приборных панелей
• Специализированные автомобильные журналы по тюнингу отечественных авто (архивные выпуски)
• Тематические разделы форумов Lada.Online, Drive2.ru, посвященные ВАЗ-классике
• Видеоинструкции по разборке/установке панелей приборов от автоэлектриков
• Практические руководства по перетяжке панели кожей от тюнинг-ателье
• Обзоры совместимых цифровых приборных панелей (производители: Амфитон, Пит)
• Технические стандарты ГОСТ Р 41.39-99 (безопасность элементов салона)

Видео: Снимаем высокую панель ваз 2109


• Выбор и покупка задней солнцезащитной шторки

• Обратная полярность АКБ - к чему приводит перепутанные клеммы!

• Отзывы о Супротек для двигателя | Дизельные модели | Цена присадки
