Параметры и характеристики башенного крана КБ 503
Статья обновлена: 18.08.2025
Кран башенный КБ 503 представляет собой современное решение для возведения монолитных и сборных конструкций. Его конструкция обеспечивает высокую производительность и надежность при работе на строительных площадках различной сложности.
Модель выделяется оптимальным сочетанием грузоподъемности, высоты подъема и вылета стрелы. Эффективность крана подтверждается рациональным расходом энергии и минимальными сроками монтажа типовых строительных объектов.
Данная статья подробно рассматривает ключевые технические параметры КБ 503. Анализируются его рабочие характеристики, особенности конструкции и эксплуатационные преимущества.
Общий вес конструкции и распределение нагрузок
Общая масса крана КБ 503 в базовой комплектации составляет 52,5 тонны, включая противовес, ходовую раму и башню. Этот параметр критичен для расчета фундаментов, транспортной логистики и оценки динамических воздействий на грунт при монтаже/демонтаже.
Нагрузки распределяются через ходовую раму на 4 опорные точки, оснащенные поворотными колесными парами. Максимальное давление на одну опору достигает 14,8 тонн-силы при работе с полной грузоподъемностью. Равномерность распределения обеспечивается жесткой пространственной конструкцией рамы и синхронизацией ходовых тележек.
Ключевые аспекты распределения нагрузок
- Вертикальные нагрузки: Включают собственный вес крана, массу груза, ветровые и динамические воздействия. Расчетный коэффициент динамичности – 1,2.
- Горизонтальные усилия: Обусловлены инерцией при перемещении груза, ветром (до 25 м/с), и отклонением груза от вертикали (до 3°).
- Опорный контур: Квадрат 6×6 метров. Минимальная несущая способность грунта – 0,15 МПа.
Тип нагрузки | Значение (тс) | Точка приложения |
Постоянная (вес крана) | 52,5 | Центр ходовой рамы |
Эксплуатационная (груз 8т) | 61,3 | Крюковая подвеска |
Ветровая (рабочая) | 2,8 | Геометрический центр поворотной части |
Важно: При установке на временные основания (сваи, балки) требуется учет крутящих моментов от поворота стрелы. Максимальный опрокидывающий момент – 92 тс·м.
Грузоподъемность при максимальном вылете стрелы
Грузоподъемность КБ 503 при максимальном вылете стрелы является критическим параметром для планирования строительных операций. Этот показатель напрямую определяет массу материалов, которые кран способен транспортировать на предельном расстоянии от башни.
При вылете стрелы 30 метров башенный кран КБ 503 обеспечивает грузоподъемность 3 тонны. Данное значение регламентировано паспортом машины и должно строго соблюдаться при эксплуатации для предотвращения аварийных ситуаций.
Факторы влияния и ограничения
На фактическую грузоподъемность воздействуют:
- Положение груза на крюковой подвеске – смещение от центра снижает допустимую массу
- Скорость ветра – при порывах свыше 10-12 м/с эксплуатация запрещена
- Конфигурация стрелы – использование удлинителей сокращает грузоподъемность
Вылет стрелы (м) | Максимальная грузоподъемность (т) |
---|---|
15 | 8 |
20 | 5 |
25 | 4 |
30 | 3 |
Эксплуатация на предельных значениях требует:
- Контроля массы груза через калиброванные весовые устройства
- Исключения динамических нагрузок при старте/остановке движения
- Регулярной проверки состояния опорной поверхности и рельсовых путей
Скорость подъема пустого крюка в рабочем режиме
Скорость подъема пустого крюка у башенного крана КБ 503 в рабочем режиме достигает 80 метров в минуту. Эта характеристика обеспечивает быструю доставку грузозахватного приспособления к месту строповки после опустошения, минимизируя простои и повышая общую производительность крана. Высокая скорость реализуется за счет оптимизированной работы силовой установки и системы управления грузовой лебедкой.
Данный показатель существенно превышает скорость подъема под нагрузкой, что является стандартной практикой для сохранения безопасности и устойчивости. Для сравнения, при работе с номинальным грузом (8 тонн) скорость снижается до 40 м/мин, а в режиме точного монтажа – до 5 м/мин. Диапазон регулировки скорости пустого крюка позволяет оператору адаптироваться к конкретным условиям стройплощадки.
Ключевые особенности управления
- Плавный пуск и остановка благодаря электродинамическому торможению
- Автоматическое ограничение скорости при переходе через опасные зоны (проемы, перекрытия)
- Возможность ручной коррекции скорости оператором через пульт управления
Режим работы | Скорость подъема (м/мин) | Примечание |
---|---|---|
Пустой крюк (рабочий) | 80 | Основной режим транспортировки |
Номинальная нагрузка | 40 | Для грузов до 8 тонн |
Точное позиционирование | 5 | Режим монтажа ответственных элементов |
Скорость опускания груза под нагрузкой
Скорость опускания груза является критически важным параметром для эффективной и безопасной работы крана КБ 503. Данный показатель напрямую влияет на производительность при выполнении погрузочно-разгрузочных операций и монтажных работ. При номинальной грузоподъемности кран обеспечивает регулируемую скорость спуска, адаптированную под различные технологические задачи.
Конструкция лебедки включает многоступенчатую трансмиссию и тормозную систему, гарантирующую плавное управление движением груза даже при максимальной нагрузке. Скорость опускания синхронизирована с режимом подъема для сбалансированного цикла работы. Особое внимание уделено предотвращению неконтролируемого движения: используются дублирующие тормоза и ограничители скорости, активирующиеся при превышении заданных параметров.
Ключевые характеристики
- Максимальная скорость: 50 м/мин при минимальной нагрузке
- Рабочий диапазон: 5–35 м/мин под номинальной нагрузкой
- Плавность регулировки: Бесступенчатое изменение скорости через частотный преобразователь
- Аварийное торможение: Автоматическая активация при достижении 110% от установленной скорости
Масса груза, т | Диапазон скоростей, м/мин | Точность позиционирования, см |
---|---|---|
До 4 | 15–50 | ±2 |
4–8 | 10–35 | ±5 |
8–10 | 5–20 | ±10 |
Система динамического торможения обеспечивает плавную остановку без рывков, исключая раскачивание груза. При отключении питания срабатывает автоматический механический фиксатор барабана. Режим микропривода (до 1 м/мин) доступен для операций, требующих повышенной точности позиционирования.
Конструкционные материалы несущих элементов
Основные несущие конструкции крана КБ 503 – башня, стрела, опорная рама и противовесная консоль – изготавливаются из конструкционных низколегированных сталей повышенной прочности типа 09Г2С, 10ХСНД или их аналогов. Эти марки стали обеспечивают оптимальное сочетание высокого предела текучести (от 345 МПа) и хорошей свариваемости, что критично для восприятия знакопеременных динамических нагрузок и эксплуатации в широком диапазоне температур.
Ключевые требования к материалам включают повышенную усталостную прочность для сопротивления циклическим напряжениям, ударную вязкость при отрицательных температурах (до -40°C) и коррозионную стойкость. Все металлоконструкции проходят строгий входной контроль химического состава и механических свойств, а сварные швы подвергаются ультразвуковому или рентгенографическому контролю для исключения внутренних дефектов.
Типы элементов и применяемые материалы
- Башня: Горячекатаные трубы квадратного сечения из стали 09Г2С-12 (толщина стенки 6–12 мм) или сварные двутавровые балки. Узлы соединения секций усилены стальными накладками марки 14ХГНДЦА.
- Стрела: Пространственные фермы из уголков и труб ГОСТ 8509-93 (сталь Ст3сп), верхние пояса – из стали 10ХСНД для повышенной устойчивости к изгибу.
- Опора/рама: Листовой прокат толщиной 14–30 мм (сталь 16Г2АФ) с ребрами жесткости. Площадки кабины управления – рифленый лист 08ПС по ГОСТ 8568-77.
Элемент | Марка стали | Толщина, мм | Предел текучести, МПа |
---|---|---|---|
Секции башни | 09Г2С-12 | 6–12 | ≥ 345 |
Пояса стрелы | 10ХСНД | 8–14 | ≥ 390 |
Опорная плита | 16Г2АФ | 25–30 | ≥ 440 |
Для защиты от коррозии все элементы покрываются цинкосодержащими грунтами (ГОСТ 9.402-2004) с финишным слоем полиуретановой эмали. Критичные узлы крепления тросов и шарниры изготавливаются из сталей 40Х или 30ХГСА с закалкой до твердости 45–50 HRC.
Система управления движением по рельсовому пути
Перемещение крана КБ 503 по рельсовому пути осуществляется посредством электроприводных тележек, интегрированных в ходовую раму. Управление реализовано через многомоторную схему с частотно-регулируемыми приводами (ЧРП), обеспечивающими плавный разгон/торможение и синхронизацию скорости вращения колесных пар. Контроль за безопасностью передвижения осуществляется датчиками блокировки предельных положений, установленными на обоих концах рельсового полотна.
Оператор управляет движением из кабины при помощи подвесного пульта с двухступенчатым джойстиком: первое положение активирует подготовку цепей (снятие тормозов), второе – задает направление и скорость хода. Система автоматически компенсирует перекосы рамы за счет независимого регулирования момента на каждом приводе, исключая "виляние" крана при перемещении грузов.
Ключевые компоненты системы
- Ходовые тележки с колесами диаметром 800 мм и двухступенчатыми редукторами
- Асинхронные двигатели мощностью 7,5 кВт × 4 шт. с классом защиты IP55
- Частотные преобразователи с векторным управлением и функцией "защиты от сноса"
- Рельсовые захваты с электромеханическим приводом для фиксации при ветровой нагрузке
Параметр | Значение |
---|---|
Скорость перемещения | 0-15 м/мин (регулируемая) |
Тормозной путь при номинальной нагрузке | ≤ 1,2 м |
Допустимый уклон пути | ≤ 2° |
Минимальный радиус поворота | 5 м |
Аварийная остановка иницируется как оператором (кнопка "СТОП" на пульте), так и автоматикой при срабатывании концевых выключателей, обрыве рельсов или превышении ветровой нагрузки. Контроль состояния рельсового полотна осуществляется встроенным лазерным сканером, передающим данные о препятствиях в систему управления.
Требуемая ширина колеи для установки
Ширина колеи башенного крана КБ 503 является ключевым параметром для обеспечения устойчивости и безопасности при эксплуатации. Она напрямую влияет на стабильность крана под нагрузкой и определяет минимальные габариты площадки для монтажа.
Для крана КБ 503 стандартная ширина колеи составляет 6 метров. Это значение обеспечивает оптимальное распределение веса конструкции и груза на опорную поверхность, предотвращая опрокидывание даже при работе с максимальной грузоподъемностью на вылете стрелы.
Особенности и требования
При подготовке площадки необходимо учитывать следующие аспекты:
- Минимальная площадь основания: Рабочая зона должна превышать габариты крана с каждой стороны минимум на 1.5 метра для безопасного обслуживания.
- Требования к грунту: Несущая способность основания – не менее 10 т/м². При слабых грунтах обязательна установка на фундаментные плиты или балки.
- Контроль уровня: Перепад высот в пределах колеи не должен превышать 1° для исключения перекоса рамы.
Тип опорной поверхности | Дополнительные требования |
Уплотненный грунт | Обязателен дренаж для предотвращения размыва |
Бетонные плиты | Толщина от 200 мм с армированием |
Временные пути (рельсы) | Шпальное основание с балластным слоем |
Важно: При монтаже на наклонных поверхностях требуется индивидуальный расчет устойчивости с увеличением колеи или применением выносных опор. Изменение стандартной ширины без согласования с производителем запрещено.

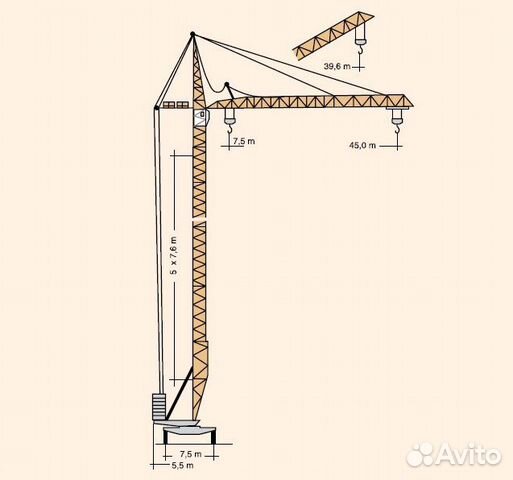

Максимальная высота подъема крюка над уровнем земли
Максимальная высота подъема крюка башенного крана КБ 503 является ключевым параметром, определяющим его способность работать на объектах повышенной этажности. Этот показатель напрямую зависит от конфигурации крана, в частности от количества установленных секций башни и выбранного типа балочной стрелы.
Для стандартной комплектации КБ 503 с подъемной стрелой максимальная высота подъема крюка достигает 51,7 метра при использовании 4-х секций башни. При монтаже 5-ти секций башни этот параметр увеличивается до 61,7 метра над нулевой отметкой уровня земли, что обеспечивает возможность ведения работ на зданиях высотой до 16-18 этажей.
Зависимость высоты от комплектации
На фактическое значение влияют три основных фактора:
- Количество секций башни: Базовая (4 секции) или удлиненная (5 секций) версия
- Тип стрелового оборудования: Подъемная (маневровая) или балочная (фиксированная) стрела
- Вылет крюка: Максимальная высота достигается при минимальном вылете
Конфигурация башни | Тип стрелы | Макс. высота подъема |
---|---|---|
4 секции | Подъемная | 51,7 м |
5 секций | Подъемная | 61,7 м |
4 секции | Балочная | 40,1 м |
Важно учитывать, что при использовании балочной стрелы высота подъема сокращается до 40,1 метра из-за конструктивных особенностей крепления грузовой тележки. Все значения приведены для работы на ровной площадке без учета возможного наклона крана или рельефа местности.
Электрическая схема питания двигателей
Схема обеспечивает подачу трёхфазного переменного тока напряжением 380В к асинхронным двигателям механизмов крана через силовые кабели, проложенные внутри башни и стрелы. Питание осуществляется от внешней сети через вводный автомат и распределительный щит, установленный в нижней части крана. Каждый двигатель подключён через индивидуальные защитные устройства, исключающие перегрузки и короткие замыкания.
Управление электродвигателями выполняется с помощью магнитных пускателей, размещённых в шкафах управления на поворотной платформе. Силовая часть схемы дополнена цепями торможения, где используются электромагнитные колодочные тормоза, получающие питание через независимые контакторы. Для механизмов подъёма и поворота реализованы схемы реверса с блокировкой одновременного включения противоположных направлений.
Ключевые компоненты системы
- Защитные автоматы: Селективные выключатели с тепловыми и электромагнитными расцепителями
- Коммутационная аппаратура: Пускатели ПМЛ с дугогасительными камерами на токи до 160А
- Тормозные катушки: Электромагниты МО-200Б с механическим фиксатором отпускания
- Система контроля: Реле напряжения РНПП-311 и датчики нулевой скорости
Параметр | Значение |
Напряжение питания | 380В ±10% |
Частота тока | 50 Гц |
Степень защиты | IP54 для шкафов управления |
Сечение кабелей | До 70 мм² для главных фидеров |
Особенностью схемы является раздельное питание двигателей подъёма и передвижения крана через независимые линии с двойной изоляцией. Для предотвращения самопроизвольного запуска при восстановлении питания после аварии установлены реле контроля фаз. Экстренное отключение всех двигателей осуществляется кнопкой "Стоп" на пульте оператора с разрывом цепи управления.
Параметры стрелы: длина и сечения профилей
Башенный кран КБ 503 комплектуется решетчатой стрелой секционного типа, где ключевым параметром является её рабочая длина. Стандартная длина стрелы достигает 30 метров, обеспечивая необходимый охват строительной площадки. Конструкция предусматривает возможность укороченной сборки до 20 метров для работы в стесненных условиях, что достигается демонтажем отдельных секций.
Прочностные характеристики стрелы определяются применением замкнутых сварных профилей квадратного и прямоугольного сечения. Основные пояса изготавливаются из стальных труб 80x80x4 мм и 60x60x4 мм по ГОСТ 30245, обеспечивая высокую устойчивость к сжатию и изгибу. Решетка формируется из профилей меньшего сечения – 40x40x3 мм и 50x25x3 мм, образующих треугольные фермы для равномерного распределения нагрузок.
Конструктивные особенности профилей
- Материал: Сталь марки Ст3сп по ГОСТ 380
- Типы сечений:
- Верхний/нижний пояса: 80×80×4 мм
- Вертикальные стойки: 60×60×4 мм
- Раскосы решетки: 40×40×3 мм и 50×25×3 мм
- Соединение: Фланцевое болтовое сварных узлов
Элемент конструкции | Сечение профиля (мм) | Толщина стенки (мм) |
---|---|---|
Главные пояса | 80×80 | 4 |
Второстепенные пояса | 60×60 | 4 |
Основные раскосы | 40×40 | 3 |
Вспомогательные раскосы | 50×25 | 3 |
Геометрия профилей рассчитана на максимальную грузоподъемность 5 тонн при вылете стрелы 15 метров. Сечения уменьшаются к оголовку стрелы пропорционально снижению изгибающих моментов. Все стыки секций выполнены через фланцы с болтовыми соединениями класса прочности 5.8, обеспечивающими быстрый монтаж и демонтаж.
Канатная система грузового полиспаста
Грузовой полиспаст крана КБ 503 реализован по сдвоенной схеме кратностью 4/1, обеспечивая плавный подъём и точное позиционирование грузов массой до 8 тонн. Канат фиксируется на барабане лебёдки через уравнительный блок, гарантирующий равномерное распределение нагрузки на обе ветви. Система спроектирована для минимизации перекосов грузозахватного устройства при работе с габаритными конструкциями.
В качестве тягового элемента применяется стальной канат типа ЛК-Р конструкции 6×36(1+7+7/7+14)+1 о.с. диаметром 16 мм по ГОСТ 2688-80. Каналопровод выполнен из стальных роликовых блоков с шарикоподшипниками, снижающими сопротивление при сбегании/набегании каната. Трасса движения каната включает отклоняющие блоки на гуське и оголовке башни, формируя оптимальный угол навивки на барабан.
Ключевые параметры системы
- Диаметр каната: 16 мм
- Марка каната: ЛК-Р 6×36(1+7+7/7+14)+1 о.с.
- Рабочее усилие: 25 кН на ветвь
- Скорость сбегания: 40 м/мин при номинальной нагрузке
Компонент | Характеристика |
---|---|
Барабан лебёдки | Канавки нарезные, диаметр 400 мм, ёмкость 120 м |
Уравнительный блок | Подвижная конструкция с пружинной компенсацией |
Блоки полиспаста | Литые стальные, диаметр 320 мм, 6 роликов |
Электродвигатели силовой установки: мощность и тип
Силовая установка крана КБ 503 комплектуется специализированными асинхронными электродвигателями переменного тока, обеспечивающими работу всех основных механизмов. Эти двигатели обладают повышенным пусковым моментом и адаптированы к частым циклам включения/выключения, характерным для строительных кранов. Конструкция предусматривает защиту от перегрузок и внешних воздействий, включая пыле- и влагозащищённое исполнение.
Мощность двигателей дифференцирована в зависимости от функциональной нагрузки механизмов. Наиболее энергоёмкие операции (подъём груза, перемещение тележки) требуют повышенных мощностных характеристик, тогда как для поворотных операций достаточно умеренных значений. Все двигатели рассчитаны на стандартное промышленное напряжение 380В и поддерживают реверс направления вращения.
Распределение мощности по механизмам
Механизм | Тип двигателя | Мощность, кВт |
---|---|---|
Подъём груза | С фазным ротором | 45 |
Перемещение тележки | С короткозамкнутым ротором | 7.5 |
Поворот башни | С короткозамкнутым ротором | 5.5 |
Передвижение крана | С короткозамкнутым ротором | 4.0 |
Ключевой особенностью является применение двигателей с фазным ротором для главного подъёма, что обеспечивает плавный разгон под нагрузкой за счёт регулировки сопротивления в роторной цепи. Остальные механизмы используют двигатели с короткозамкнутым ротором как более простые в обслуживании и устойчивые к механическим воздействиям. Система управления включает:
- Тепловые реле защиты от перегрузок
- Электромагнитные тормоза с механическим растормаживанием
- Контрольные датчики температуры обмоток
Температурный диапазон рабочей среды
Кран башенный КБ 503 сохраняет работоспособность при эксплуатации в широком спектре климатических условий. Основной диапазон температур окружающей среды для штатной работы механизмов и электрооборудования составляет от -40°C до +40°C. Это обеспечивает возможность использования техники в большинстве регионов России без сезонных ограничений.
При температурах ниже -20°C требуется применение зимних марок смазочных материалов для редукторов, открытых зубчатых передач и ходовой части. Эксплуатация при -40°C допускается только с предварительным прогревом гидравлической системы и силового агрегата в течение 15-20 минут на холостых оборотах.
Особенности работы в экстремальных условиях
При температуре выше +35°C необходимо контролировать тепловой режим электродвигателей и гидростанции. Для предотвращения перегрева:
- Увеличить интервалы техобслуживания гидравлических фильтров
- Обеспечить принудительное охлаждение электрошкафов
- Сократить рабочие циклы при максимальной грузоподъемности
Температурный режим | Требования | Ограничения |
---|---|---|
Ниже -20°C | Зимние смазки, прогрев | Запрет работы при обледенении |
Выше +35°C | Контроль перегрева узлов | Снижение грузоподъемности на 10% |
Система безопасности и аварийные ограничители
Кран КБ 503 оснащён комплексом автоматических ограничителей, предотвращающих критические режимы эксплуатации и обеспечивающих безопасность персонала. Все устройства дублированы механическими и электронными компонентами для гарантированного срабатывания в аварийных условиях.
Электронный блок управления непрерывно анализирует параметры работы через датчики на механизмах, мгновенно инициируя остановку при выходе за установленные границы. Система интегрирована с визуальной и звуковой сигнализацией для предупреждения оператора.
Ключевые защитные устройства
- Ограничитель грузоподъёмности: Блокирует подъём при превышении допустимой массы, учитывая вылет стрелы. Датчики деформации на гуське передают данные в реальном времени.
- Ограничитель высоты подъёма крюка: Отключает движение вверх при достижении крайней верхней точки. Использует магнитный концевой выключатель с дублирующим тросовым стопором.
- Анемометр с автоматическим ограничителем: При скорости ветра свыше 15 м/с постепенно снижает рабочую зону, а при 20 м/с полностью блокирует операции.
Аварийные механизмы
Устройство | Принцип действия | Тип защиты |
---|---|---|
Тормоз-спуск стрелы | Активируется при обрыве грузового каната, плавно опуская стрелу на упоры | Механический |
Противоугонные захваты | Фиксируют ходовую тележку на рельсах при срабатывании датчика схода с пути | Пневматический |
Аварийный останов двигателей | Отключает питание при перегреве, коротком замыкании или скачках напряжения | Электронный |
Все ограничители проходят ежемесячное тестирование с фиксацией показаний в бортовом журнале регистрации. Система допускает принудительное отключение защиты только при проведении регламентных работ с обязательной блокировкой пульта управления.
Механизм поворота башни: передаточные числа
Редуктор поворотного механизма КБ 503 использует многоступенчатую схему для преобразования высокооборотного вращения электродвигателя в оптимальный крутящий момент на поворотной платформе. Передаточное число подобрано с учетом требований к плавности старта, точности позиционирования крюка и допустимым нагрузкам на зубчатый венец башни.
Общее передаточное отношение системы рассчитывается как произведение коэффициентов каждой ступени редуктора и учитывает характеристики открытой зубчатой пары, связывающей выходной вал с поворотным кругом. Эта величина напрямую влияет на скорость вращения стрелы при номинальной мощности привода.
Конструктивные особенности передачи
Ключевые параметры редуктора включают:
- Тип редуктора: цилиндрический трехступенчатый с косозубыми колесами
- Общее передаточное число: 1:450 ±5% (при номинальном режиме работы)
- Диапазон регулировки скорости: 0.1-0.8 об/мин башни
Соотношение ступеней распределено следующим образом:
Ступень | Тип передачи | Передаточное отношение |
Первая | Цилиндрическая | 1:6.3 |
Вторая | Цилиндрическая | 1:7.1 |
Третья | Планетарная | 1:10.2 |
Коронная шестерня | Открытая передача | 1:1.02 |
Такое распределение обеспечивает:
- Минимизацию мертвого хода при реверсе направления вращения
- Равномерное распределение нагрузок на валы и подшипники
- Снижение шумности работы механизма на высоких скоростях
Тип и параметры соединительных муфт
В конструкции башенного крана КБ 503 применяются преимущественно зубчатые муфты типа МЗ, обеспечивающие надежную передачу крутящего момента между валами редуктора и электродвигателя. Данные муфты компенсируют несоосность валов до 3° и радиальное смещение до 1,5 мм при сохранении работоспособности под ударными нагрузками.
Ключевые параметры включают номинальный крутящий момент 1600 Н·м и максимальную частоту вращения 1500 об/мин. Муфты изготавливаются из стали 45Л с термообработкой зубьев до твердости HRC 40-45, что гарантирует износостойкость в условиях интенсивной эксплуатации.
Технические характеристики муфт МЗ для КБ 503
Типоразмер | МЗ-4 |
Диаметр посадочного отверстия, мм | 45±0,1 |
Количество зубьев | 42 |
Масса, кг | 18,5 |
Степень защиты | IP54 |
Обслуживание требует ежемесячной проверки затяжки крепежных болтов (момент 120 Н·м) и смазки зубьев Литолом-24 через технические отверстия. Запрещается эксплуатация при:
- Наличии трещин в корпусе
- Износе зубьев свыше 30% толщины
- Выработке радиального зазора более 0,8 мм
Габариты в транспортном положении
При перебазировании между строительными объектами кран КБ 503 демонтируется до транспортных модулей, соответствующих требованиям ПДД для перевозки негабаритных грузов автомобильным или железнодорожным транспортом. Основные секции конструкции (стрела, башня, опорная рама, противовесная консоль) разделяются на узлы, гарантируя соблюдение установленных габаритных ограничений.
Транспортные параметры обеспечивают минимальные сложности при логистике и монтаже. Ниже приведены ключевые размеры основных компонентов крана в подготовленном для перевозки состоянии:
Компонент | Габаритный размер | Масса, т |
---|---|---|
Секция стрелы | 6.0 × 2.2 × 2.8 м | 1.8 |
Секция башни | 6.0 × 1.8 × 1.8 м | 2.5 |
Поворотная платформа | 3.5 × 3.0 × 2.5 м | 4.2 |
Ходовая тележка | 3.0 × 2.5 × 1.6 м | 1.5 |
Противовесная консоль | 4.2 × 2.0 × 2.0 м | 0.9 |
Критические ограничения:
- Максимальная длина грузового места: 6.0 м
- Максимальная ширина грузового места: 3.0 м
- Наибольшая масса модуля: 4.5 т (кабина управления с электрооборудованием)
Технические условия для устройства фундамента
Фундамент для башенного крана КБ 503 проектируется с учетом статических и динамических нагрузок, включая вес крана, груза, ветровое воздействие и инерционные силы. Обязательно учитываются данные инженерно-геологических изысканий участка: несущая способность грунта, уровень грунтовых вод и глубина промерзания. Конструкция должна исключать неравномерную осадку, обеспечивая вертикальность установки крана в течение всего срока эксплуатации.
Базовый вариант исполнения – монолитная железобетонная плита с анкерными креплениями, размеры которой рассчитываются индивидуально под грузоподъемность и вылет стрелы. Минимальная толщина бетонного массива составляет 1.2 м, с обязательным армированием пространственными каркасами из стержневой арматуры класса А500С. Требуемая марка бетона – не ниже В25 (M350) по прочности на сжатие, с водонепроницаемостью W6 и морозостойкостью F150.
Ключевые параметры и требования
При устройстве фундамента соблюдаются следующие условия:
- Подготовка основания: Уплотнение грунта до коэффициента 0.95, устройство песчано-гравийной подушки толщиной 20-30 см с послойной трамбовкой.
- Геометрия: Отклонение плоскости опорной поверхности от горизонтали – не более 3 мм на 1 м длины. Расположение анкерных болтов должно соответствовать шаблону с допуском ±2 мм.
- Бетонирование: Непрерывная заливка с вибрированием смеси. Температурный режим: работы при +5°C и выше, прогрев бетона в зимний период.
Параметр | Требование |
Глубина заложения | Ниже глубины промерзания грунта (мин. 1.5 м для средней полосы) |
Допустимая осадка | Не более 10 мм в течение 72 часов после нагружения |
Анкерные болты | Диаметр 48 мм, класс прочности 8.8, защита от коррозии |
Контроль качества | Испытания образцов бетона на прочность, геодезическая проверка положения |
Важно: При высоком УГВ или слабых грунтах применяются свайные фундаменты с ростверком. В зонах сейсмической активности (>6 баллов) проектом предусматриваются дополнительные ребра жесткости и усиленное армирование. Монтаж крана разрешается только после набора бетоном 100% проектной прочности (контроль по лабораторным образцам).
Расчет устойчивости при ветровых нагрузках
Устойчивость башенного крана КБ 503 при ветровых воздействиях определяется расчетом опрокидывающих и удерживающих моментов. Критическим параметром выступает положение центра тяжести крана относительно опорного контура, учитывающее массу конструкции, противовеса и поднятого груза. Расчет выполняется для двух режимов: рабочего состояния (с динамическими нагрузками) и нерабочего (при максимальной ветровой нагрузке в сложенном положении).
Ветровая нагрузка Wр вычисляется по формуле Wр = W0 × k × c × A, где W0 – нормативное ветровое давление для региона, k – коэффициент высоты, c – аэродинамический коэффициент, A – площадь наветренной поверхности. Для груза в поднятом состоянии применяется дополнительная нагрузка Wгр = 2% от массы груза, действующая горизонтально.
Ключевые параметры расчета
Основные этапы проверки устойчивости включают:
- Определение опрокидывающего момента Mопр = Wр × hц.д + Wгр × hгр, где hц.д – высота центра давления, hгр – высота подвеса груза
- Расчет удерживающего момента Mуд = G × b + Gпр × bпр, где G – вес крана, Gпр – вес противовеса, b и bпр – плечи сил относительно ребра опрокидывания
- Проверку условия: Mуд / Mопр ≥ kуст, где kуст = 1.15 – нормативный коэффициент запаса устойчивости
Режим работы | Допустимая скорость ветра (м/с) | Особые условия |
---|---|---|
Рабочий (с грузом) | до 14 | Учет динамики груза и инерции |
Нерабочий (без груза) | до 33 | Стрела зафиксирована, кран заанкерен |
Для нестандартных высот применяется поправочный коэффициент k = (h/10)0.2, где h – высота от земли до центра давления. Расчет подтверждает сохранение проектного запаса устойчивости при ветровом давлении до 125 Па (соответствует 14 м/с) с грузом 8 т на вылете 25 м.
Особенности монтажной оснастки и строповки
Монтажная оснастка КБ 503 включает специализированные траверсы, захваты и приспособления для безопасной установки элементов конструкции крана. Применяются балансирные траверсы с регулируемыми стропами для подъема секций башни и стрелы, исключающие перекосы. Для перемещения противовесов используются усиленные захваты с фиксаторами, а установка кабины оператора осуществляется через канатные петли с демпфирующими вставками.
Строповка грузов требует строгого соблюдения схем, учитывающих центр тяжести и габариты. Канаты подбираются по расчетному усилию с коэффициентом запаса прочности не менее 6:1. Обязательно применение текстильных или резиновых прокладок в точках контакта с острыми кромками. Запрещена строповка методом "удавки" для ответственных узлов без дополнительных расчалок.
Ключевые требования
- Типы стропов: канатные (диаметром 18-24 мм), цепные (исполнение G80) и текстильные (для легких узлов)
- Контроль оснастки: ежесменная проверка дефектов канатов, трещин в звеньях цепей
- Особенности для стрелы: подъем только за штатные монтажные проушины с углом между ветвями ≤90°
- Грузозахватные устройства: автоматические замки для плит перекрытий, магнитные захваты для металлоконструкций
Перед подъемом выполняется тестовый отрыв на высоту 200-300 мм для контроля равномерности натяжения стропов. Все съемные элементы оснастки маркируются инвентарными номерами и паспортуются с указанием допустимых нагрузок. При работе с габаритными элементами обязательно применение оттяжек из капроновых фалов.
Периодичность технического обслуживания
Регламент технического обслуживания башенного крана КБ 503 предусматривает строгую цикличность процедур для поддержания работоспособности. Интервалы между обслуживанием определяются наработкой в моточасах и календарными сроками согласно РД-22-166-86 и заводской инструкции. Соблюдение периодичности гарантирует безопасность эксплуатации и предотвращает преждевременный износ узлов.
Учет моточасов ведется через установленный счетчик, а календарные сроки корректируются при работе в экстремальных условиях: при температуре ниже -20°C, в агрессивных средах или при интенсивной эксплуатации свыше 16 часов/сутки. Все операции фиксируются в журнале ТО с указанием даты и подписи ответственного механика.
Стандартные интервалы обслуживания
Вид обслуживания | Наработка (моточасы) | Календарный срок |
---|---|---|
Ежесменное (ЕТО) | Перед началом смены | Ежедневно |
ТО-1 | 125 | Ежемесячно |
ТО-2 | 500 | Раз в 6 месяцев |
Сезонное (СТО) | - | Апрель и октябрь |
Критические узлы контроля: тормозные системы, ограничители грузоподъемности, крепление башни, состояние канатов. При ТО-2 обязательна проверка износа шестерен редуктора и деформации металлоконструкций. Превышение межсервисного интервала на 10% требует внепланового осмотра.
Максимальная рабочая скорость вращения башни
Максимальная рабочая скорость вращения башни крана КБ 503 составляет 0,8 оборота в минуту (об/мин). Эта величина определяет предельную угловую скорость, с которой поворотная часть крана (башня со стрелой и противовесной консолью) может вращаться вокруг своей вертикальной оси при выполнении рабочих операций с номинальной или близкой к ней нагрузкой.
Данная скорость вращения является номинальной и достигается при работе основного поворотного механизма на соответствующей ступени частоты вращения двигателя. Фактическая скорость в процессе работы может быть ниже максимальной и регулируется оператором в зависимости от конкретной задачи, вылета стрелы, массы поднимаемого груза и требований к точности позиционирования.
Ключевые аспекты скорости вращения КБ 503
- Плавность хода: Достигается за счет применения надежного планетарного или червячного редуктора в механизме поворота, обеспечивающего равномерное вращение без рывков даже на максимальной скорости.
- Зависимость от вылета и нагрузки: При работе с грузами, близкими к максимальной грузоподъемности крана на данном вылете, или на максимальном вылете, скорость вращения может автоматически ограничиваться системой управления для обеспечения устойчивости и безопасности.
- Регулировка: Скорость вращения плавно регулируется оператором с помощью пульта (джойстика), позволяя точно позиционировать груз.
- Минимальная скорость: Для выполнения особо точных работ (например, монтаж конструкций) механизм поворота обеспечивает очень низкую, "ползучую" скорость вращения.
Параметр | Значение | Примечание |
---|---|---|
Максимальная рабочая скорость | 0,8 об/мин | Номинальная, при работе с допустимой нагрузкой |
Угловая скорость | ~4.8 °/сек | Расчетное значение (0.8 об/мин * 360° / 60 сек) |
Тип механизма поворота | Электромеханический | Привод от электродвигателя через редуктор |
Торможение | Электромагнитный тормоз | Обеспечивает остановку и удержание в заданном положении |
Данная характеристика напрямую влияет на производительность крана при циклических работах, так как определяет время, затрачиваемое на разворот стрелы к месту подъема и к месту установки груза. Оптимальное сочетание скорости вращения, скорости подъема/опускания груза и скорости передвижения тележки позволяет эффективно использовать КБ 503 на строительной площадке.
Требования к стационарному освещению крана
Стационарное освещение крана КБ 503 обеспечивает безопасность и эффективность работ в условиях недостаточной естественной видимости. Оно охватывает ключевые зоны управления, рабочие площадки и потенциально опасные участки для предотвращения аварий.
Система проектируется с учетом требований ГОСТ Р 55715-2013 и ПБ 10-382-00, обеспечивая устойчивость к вибрациям, перепадам температур (от -40°C до +40°C) и воздействию атмосферных осадков. Все светильники должны иметь степень защиты не ниже IP54.
Основные нормативы и параметры
Освещение подразделяется на следующие зоны с минимальными уровнями освещенности:
- Кабина управления: не менее 100 лк на поверхности приборной панели
- Лестницы и переходные мостики: минимум 20 лк по всей длине маршрута
- Поворотная платформа и узлы крепления: 30 лк в радиусе 2 метров от механизмов
Электропитание осуществляется через отдельную линию с автоматическим выключателем в распределительном щите крана. Обязательно наличие аварийного освещения в кабине и на путях эвакуации длительностью работы не менее 1 часа.
Параметр | Требование |
---|---|
Напряжение питания | 24 В постоянного тока / 220 В переменного тока |
Типы светильников | Светодиодные (LED) с антибликовыми рассеивателями |
Крепление | Виброустойчивые кронштейны с пружинными демпферами |
Защита от короткого замыкания | Автоматические предохранители на каждой линии |
Монтаж выполняется с исключением слепящего эффекта для оператора и персонала на объекте. Контроль исправности системы осуществляется перед началом каждой смены с фиксацией результатов в журнале технического состояния.
Системы звуковой и световой сигнализации
Система звуковой сигнализации крана КБ 503 оснащена мощным гудком, обеспечивающим четкое звуковое оповещение на всей рабочей площадке. Звуковой сигнал активируется оператором из кабины управления и используется для предупреждения персонала о начале движения крана, подъёме или перемещении груза, а также в аварийных ситуациях для предотвращения опасных инцидентов.
Световая сигнализация включает вращающиеся проблесковые маяки красного цвета, установленные на верхней части башни и стрелы. Эти маяки обеспечивают визуальное предупреждение о работе крана в условиях плохой видимости (темное время суток, туман, осадки) и дублируют звуковые сигналы, повышая общую безопасность при выполнении строительно-монтажных операций.
Ключевые характеристики и функции
- Звуковой гудок: Уровень звукового давления не менее 105 дБ, частотный диапазон, оптимальный для восприятия в условиях строительного шума.
- Проблесковые маяки: Светодиодные источники света с высокой яркостью и частотой мигания, устойчивые к вибрациям и погодным воздействиям.
- Управление: Раздельные кнопки включения звукового и светового сигналов на пульте оператора в кабине, обеспечивающие гибкость применения.
- Автоматическая активация: Возможность интеграции с системой безопасности для автоматического включения сигналов при приближении к ограничителям грузоподъемности или границам рабочей зоны (опционально).
- Электропитание: Подключение к бортовой сети крана 24В с защитой от короткого замыкания и перегрузок.
Расчет давления ходовых колес на рельсы
Давление ходовых колес башенного крана КБ 503 на рельсовый путь является критическим параметром для обеспечения устойчивости конструкции и безопасности эксплуатации. Оно определяется совокупностью статических и динамических нагрузок, возникающих в процессе работы крана, включая массу самого оборудования, перемещаемого груза, инерционные силы и ветровое воздействие.
Расчет выполняется для определения максимальной нагрузки на наиболее нагруженное колесо, что позволяет проверить соответствие допустимому давлению на рельсы и несущую способность основания. Учитывается неравномерность распределения веса из-за вылета стрелы, положения противовеса, а также возможный уклон пути в пределах установленных норм.
Ключевые параметры и методика
Основная формула для расчета давления (Pmax) на одно колесо:
Pmax = (Qкр + Qгр) / n + Mопрокид / (B · nб) + Fветр · hцт / (B · nб)
где:
- Qкр – масса крана в рабочем состоянии
- Qгр – масса груза с учетом грузозахватных устройств
- n – общее количество ходовых колес
- Mопрокид – опрокидывающий момент от груза
- B – база крана (расстояние между рельсами)
- nб – количество колес на одной боковой тележке
- Fветр – ветровая нагрузка на кран
- hцт – высота центра тяжести крана с грузом
Дополнительные факторы, требующие учета:
- Динамические коэффициенты при разгоне/торможении крана
- Эксцентриситет приложения нагрузки из-за перекоса рамы
- Допустимый уклон пути (до 0.5° по ГОСТ)
- Количество опорных точек и схема их расположения
Параметр | Ед. изм. | Влияние на давление |
---|---|---|
Масса груза | т | Прямая пропорциональность |
Вылет стрелы | м | Рост момента опрокидывания |
Скорость ветра | м/с | Увеличение ветровой нагрузки |
База крана (B) | м | Обратная пропорциональность |
Результаты расчета сравниваются с допустимым давлением для типа рельсов (например, Р43, Р50) и несущей способностью грунта. Превышение нормативов требует усиления основания или уменьшения рабочей нагрузки крана.
Режимы эксплуатации и коэффициент использования
Кран КБ 503 рассчитан на непрерывную работу в условиях строительных площадок при соблюдении установленных производителем режимов. Основные эксплуатационные параметры включают допустимую продолжительность работы под нагрузкой, периодичность технического обслуживания и требования к условиям окружающей среды. Эксплуатация разрешена при температуре от -40°C до +40°C, скорости ветра не более 15 м/с и категории размещения У1 по ГОСТ 15150.
Коэффициент использования (Ки) отражает отношение фактически отработанного времени к общему календарному периоду. Для КБ 503 нормативный Ки составляет 0,75-0,85 при двухсменной работе, что учитывает технологические перерывы, плановые обслуживания и регламентные остановки. Фактическое значение зависит от организации работ на объекте.
Ключевые параметры эксплуатации
Режимы работы классифицируются по интенсивности:
- Легкий режим (Ки ≤ 0,5): монтаж малоэтажных объектов с редким использованием грузоподъемности
- Средний режим (Ки = 0,51-0,75): типовое многоэтажное строительство с 1-2 сменами
- Тяжелый режим (Ки > 0,75): промышленные объекты с трехсменной работой и постоянной загрузкой
Параметр | Значение |
---|---|
Макс. продолжительность непрерывной работы | 6 часов |
Техническое обслуживание (через каждые) | 250 моточасов |
Допустимый % использования грузоподъемности | 80% от номинала в тяжелом режиме |
Важно: Превышение коэффициента использования свыше 0,85 требует дополнительных регламентных проверок механизмов. При работе в тяжелом режиме ресурс узлов (редукторов, канатов) сокращается на 15-20% относительно нормативного срока службы.
