Парктроник пищит без остановки - причины, ремонт и как устроен парковочный радар

Статья обновлена: 18.08.2025

Раздражающий непрерывный писк парктроника во время парковки или даже на ровном месте – распространенная проблема, способная превратить полезного помощника в источник стресса.

Постоянный сигнал парковочного радара явно указывает на его некорректную работу, заставляя водителя гадать о причинах и сомневаться в безопасности маневров.

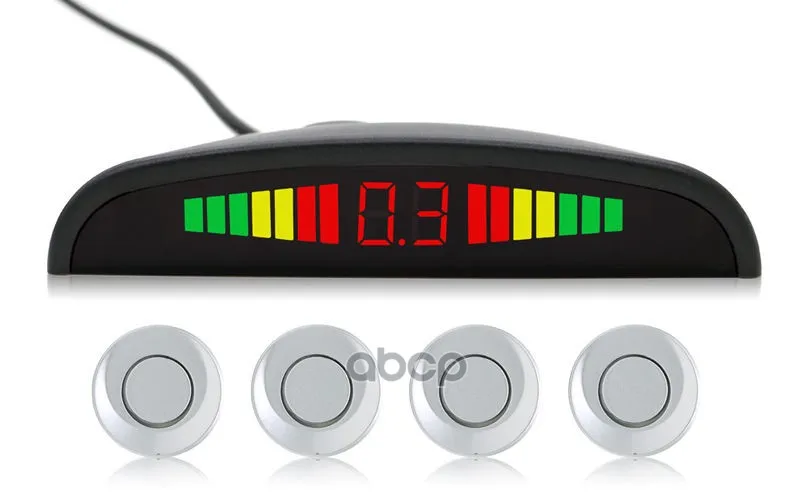

Понимание устройства и принципа действия системы (парковочного радара) – ключ к диагностике неисправности.

Эта статья поможет разобраться, почему парктроник постоянно пищит, опишет типичные причины сбоев и возможные способы их устранения.

Очистка сенсоров от грязи и дорожной пыли

Загрязнение поверхности датчиков – самая частая причина ложных срабатываний парктроника. Грязь, пыль, снег или капли воды искажают ультразвуковые волны, заставляя систему постоянно пищать даже при отсутствии реальных препятствий. Сенсоры теряют способность корректно определять расстояние до объектов.

Регулярная очистка датчиков является критически важной процедурой для точной работы парковочного радара. Игнорирование загрязнений приводит не только к ложным сигналам, но и к полному "ослеплению" системы в сложных погодных условиях, что создает риски при маневрировании.

Порядок очистки сенсоров

Выполняйте процедуру в следующей последовательности:

1. Визуальный осмотр: Обойдите автомобиль и проверьте каждый датчик на наличие явных загрязнений (грязь, снег, лед, следы насекомых).
2. Предварительная очистка: Удалите крупные частицы грязи струей чистой воды (без давления!). Не используйте мойки высокого давления – они могут повредить сенсоры.
3. Мягкая очистка поверхности: Смочите мягкую безворсовую салфетку или губку в мыльном растворе (нейтральное автошампунь). Аккуратными круговыми движениями очистите поверхность каждого датчика.
4. Удаление раствора: Протрите датчики чистой влажной салфеткой, удаляя остатки мыла.
5. Сушка: Насухо вытрите сенсоры микрофибровой тканью. Убедитесь, что поверхность абсолютно сухая и не имеет разводов.

Критичные ошибки при очистке:

• Использование абразивных материалов (щетки, скребки, жесткие губки).
• Применение агрессивной химии (растворители, кислоты, щелочи, бензин).
• Чистка аэрозольными полиролями или восками (оставляют пленку).
• Сильное нажатие на датчик во время обработки.

Периодичность очистки: Проверяйте состояние сенсоров перед каждой поездкой в дождь, снег или по грязным дорогам. Плановую очистку проводите не реже 1 раза в неделю.

Тип загрязнения	Способ очистки	Важные нюансы
Пыль/песок	Сдувание воздухом, влажная салфетка	Избегайте сухого протирания – частицы царапают поверхность
Грязь/слякоть	Мыльный раствор, обильное ополаскивание водой	Удаляйте комки грязи перед мойкой
Дорожные реагенты	Теплая вода + автошампунь	Обязательна немедленная очистка после поездки
Лед/снег	Теплая вода (не горячая!), ручное удаление	Запрещено использование ледорубов и химических антиобледенителей
Смола насекомых	Специализированные автоочистители без спирта	Нанесите средство на салфетку, а не на датчик

Удаление водяной плёнки с поверхности датчиков

Водяная плёнка на сенсорах парковочного радара возникает из-за атмосферных осадков, конденсата или мойки автомобиля. Она искажает ультразвуковые волны, вызывая ложные срабатывания системы или постоянный сигнал тревоги даже при отсутствии препятствий.

Несвоевременное устранение влаги приводит к коррозии контактов и выходу датчиков из строя. Для диагностики проблемы достаточно визуально осмотреть сенсоры на предмет капель воды или грязных разводов, особенно после дождя или в условиях высокой влажности.

Методы устранения проблемы

Основные способы очистки:

• Механическая протирка: мягкой микрофибровой салфеткой без ворса, двигаясь от центра к краям датчика. Запрещено использовать абразивы или растворители.
• Сушка феном: потоком тёплого (не горячего!) воздуха на расстоянии 20-30 см в течение 1-2 минут.
• Обработка водоотталкивающим составом: специализированные автохимикаты типа anti-fog или раствор автомобильного шампуня (1:10 с водой).

Профилактические меры:

1. Нанесение защитного воска на сухие датчики после мойки.
2. Регулярная проверка герметичности уплотнительных колец сенсоров.
3. Избегание направленной струи воды на датчики при мойке высоким давлением.

Симптом	Способ устранения	Частота применения
Ложные срабатывания после дождя	Протирка + водоотталкивающий спрей	При появлении проблемы
Постоянный писк в тумане	Сушка феном + обработка воском	Сезонно (осень/весна)
Разводы после мойки	Полировка микрофиброй	После каждого контакта с водой

Борьба с обледенением сенсоров зимой

Обледенение датчиков парктроника – частая причина ложных срабатываний или полного отказа системы зимой. Лед, снег и грязь на поверхности сенсора искажают или блокируют ультразвуковые сигналы, заставляя систему постоянно пищать без реального препятствия или не реагировать на него. Регулярная очистка сенсоров критически важна для корректной работы радара в холодное время года.

Для предотвращения и устранения обледенения используются несколько методов, направленных на поддержание чистоты и сухости рабочей поверхности датчиков. Выбор оптимального способа зависит от условий эксплуатации и степени загрязнения.

Эффективные методы защиты и очистки

• Механическая очистка: Аккуратная ручная очистка сенсоров мягкой щеткой или тканью после поездки. Важно избегать абразивных материалов и агрессивных химикатов, повреждающих покрытие.
• Специальные аэрозоли: Нанесение силиконовых спреев или антиобледенителей (перед зимним сезоном) создает водоотталкивающую пленку, снижающую налипание снега и льда.
• Прогрев датчиков: Использование автономных подогреваемых накладок на сенсоры или интеграция в систему обогрева бампера (если конструкция позволяет).
• Защитные составы: Обработка линз сенсоров восковыми составами для кузова или специализированными "антидождями", облегчающими стекание влаги.

Метод	Эффективность	Особенности
Механическая очистка	Высокая (после обледенения)	Требует регулярности, риск повреждения при неаккуратности
Аэрозоли	Средняя (профилактика)	Временный эффект (требует обновления), простота нанесения
Прогрев	Высокая (постоянная)	Затратная установка, энергопотребление, сложность интеграции
Защитные составы	Низкая/Средняя (профилактика)	Дополнительная мера, требует частого обновления

При сильном обледенении запрещено использовать острые предметы или горячую воду – это приводит к сколам и трещинам на чувствительной поверхности. Если стандартные меры не помогают, возможен выход из строя самого датчика из-за попадания влаги внутрь корпуса через микротрещины, образовавшиеся при замерзании воды. В этом случае требуется замена сенсора.

Обнаружение механических повреждений датчиков

Механические повреждения – частая причина ложных срабатываний парктроника. Датчики, расположенные на бамперах, постоянно подвергаются воздействию дорожной грязи, камней, воды и рискуют быть задетыми при парковке или мойке.

Повреждения варьируются от незначительных сколов до трещин корпуса, деформации креплений или полного смещения сенсора. Нарушение герметичности приводит к проникновению влаги и грязи, что искажает ультразвуковые сигналы.

Методы выявления повреждений

1. Визуальный осмотр:
   • Проверьте целостность корпуса: трещины, вмятины, сколы
   • Убедитесь в отсутствии загрязнений (грязь, лед, воск)
   • Оцените положение датчика: перекос или утопление в бампер
2. Физическая проверка:
   • Аккуратно нажмите на датчик – не должно быть люфта
   • Проверьте плотность прилегания уплотнительного кольца
   • Осмотрите крепежные элементы на предмет коррозии

Диагностика последствий повреждений:

Повреждение	Симптом работы парктроника
Трещина корпуса	Постоянный писк без препятствий, ложные срабатывания
Разрушение крепления	Неправильный угол излучения, "мертвые зоны"
Загрязнение линзы	Снижение чувствительности, пропуск препятствий
Попадание воды	Короткие замыкания, полный отказ датчика

Важно: После устранения повреждений (замена датчика, восстановление креплений) обязательно проведите тестовую проверку системы в различных режимах парковки.

Проверка датчиков на смещение относительно бампера

Смещение датчиков парктроника относительно плоскости бампера – частая причина ложных срабатываний. Датчики должны располагаться строго перпендикулярно дорожному покрытию и не выступать за линию кузова. Даже незначительный перекос или заглубление нарушает угол излучения/приема ультразвука, заставляя систему "видеть" несуществующие препятствия.

Визуально осмотрите каждый датчик, сравнивая его положение с соседними. Идеальное расположение – когда все сенсоры находятся в одной плоскости и заподлицо с поверхностью бампера. Используйте линейку или ровную планку, приложив ее поперек бампера через центры нескольких датчиков, чтобы выявить отклонения по глубине или углу наклона.

Порядок диагностики и устранения смещения

1. Определите тип крепления:
   • Врезные датчики: Фиксируются защелками в отверстиях бампера. Проверьте целостность крепежных лапок и отсутствие люфта.
   • Накладные датчики: Крепятся двухсторонним скотчем. Убедитесь в отсутствии отслоения клейкого слоя.
2. Проверьте геометрию:
   • Выступающий датчик: Рискует быть поврежденным, воспринимает отражения от земли.
   • Утопленный датчик: "Слепая зона" увеличивается, снижается чувствительность.
   • Наклоненный датчик: Излучает сигнал под углом к ожидаемому направлению.
3. Устраните дефект:
   • Аккуратно подденьте датчик тонкой пластиковой лопаткой.
   • Очистите посадочное место от грязи, старого скотча или льда.
   • Для врезных: Подогните фиксирующие лапки или установите новые уплотнительные кольца для плотной посадки.
   • Для накладных: Используйте термостойкий автомобильный скотч, плотно прижмите датчик к бамперу.
4. Контрольная проверка: После коррекции положения протестируйте работу парктроника на ровной площадке с одиночным препятствием (конус, стена). Датчики должны срабатывать равномерно по мере приближения.

Тип смещения	Визуальный признак	Воздействие на работу
Выступает наружу	Датчик заметно выпирает за линию бампера	Ложные срабатывания от неровностей дороги, высокий риск повреждения
Утоплен внутрь	Датчик находится глубже поверхности бампера	Снижение зоны обнаружения, пропуск низких препятствий
Наклонен (вверх/вниз/вбок)	Виден перекос относительно вертикальной оси	Искажение зоны сканирования, фантомные объекты в "слепых" секторах

Влияние декоративных элементов на ложные срабатывания

Декоративные накладки, хромированные вставки или объемные эмблемы в зоне действия датчиков парктроника создают акустические помехи или отражают ультразвуковые волны под непредсказуемыми углами. Это приводит к фиксации несуществующих препятствий электронным блоком управления, провоцируя ложные сигналы даже на чистой площадке.

Особенно критично размещение элементов с рельефной поверхностью (например, сетчатых решеток или гофрированных наклеек) вблизи сенсоров. Такие объекты многократно переотражают сигнал, создавая эффект "эха", который система интерпретирует как статичное препятствие на расстоянии 20-50 см.

Распространенные проблемные элементы и решения

• Рамки номерного знака: металлические или широкие пластиковые ободки перекрывают нижние датчики. Решение: заменить на тонкие силиконовые модели или демонтировать.
• Объемные эмблемы на бампере (особенно в зоне 30 см от сенсора). Решение: перенести декор или отрегулировать чувствительность датчиков через диагностический сканер.
• Виниловые пленки с 3D-текстурой: создают акустические "ловушки". Решение: вырезать участки напротив датчиков диаметром 5 см.
• Дополнительные фары/противотуманки: проводка и крепежи экранируют сигнал. Решение: экранировать провода фольгой, сместить крепления.

Тип элемента	Радиус риска	Эффект
Хромированные накладки	15-40 см	Отражение сигнала под углом 90°+
Металлизированные наклейки	10-25 см	Короткие "слепые" срабатывания
Рельефные значки	20-60 см	Постоянный фон при движении

Для диагностики последовательно заклеивайте датчики скотчем (при заглушенном двигателе) – если сигналы прекратятся при закрытии конкретного сенсора, проблема в ближайшем декоре. При невозможности удаления элемента поможет калибровка угла излучения через сервисное ПО или установка экранирующих колец вокруг датчика.

Тестирование проводки на обрывы тестером

Обрыв в проводке парктроника – частая причина ложных срабатываний или непрерывного писка. Для проверки потребуется мультиметр (тестер) в режиме прозвонки или измерения сопротивления.

Отсоедините разъемы от блока управления и проблемных датчиков. Визуально осмотрите провода на предмет перегибов, потертостей или повреждений изоляции. Начните прозванивать каждую жилу кабеля по схеме подключения.

Порядок действий:

1. Отключите питание автомобиля (минусовая клемма АКБ).
2. Переведите мультиметр в режим прозвонки (значок диода) или измерения сопротивления (Ω).
3. Подсоедините один щуп тестера к контакту на разъеме датчика, второй – к соответствующему контакту на разъеме блока управления.
4. При прозвонке:
   • Звуковой сигнал / «0» на экране – цепь цела.
   • Отсутствие сигнала / «1» или «OL» – обрыв.
5. При измерении сопротивления:
   • Показания близкие к 0–2 Ом – норма.
   • Показания «OL» или >1000 Ом – обрыв.
6. Проверьте каждую жилу отдельно, включая массовый провод.

Таблица типовых неисправностей проводки:

Показания тестера	Возможная причина	Действия
«OL» / обрыв	Перелом жилы, коррозия контактов	Поиск места обрыва, замена участка провода
Колебания сопротивления	Плохой контакт, окисление	Чистка разъемов, обжим контактов
Короткое замыкание (0 Ом между соседними проводами)	Повреждение изоляции	Изоляция или замена жгута

При обнаружении обрыва, прощупайте провод вдоль трассы – дефект часто локализуется в зонах перегибов (дверные гарнитуры, пороги). Устраните повреждение пайкой с термоусадкой или заменой участка кабеля. Обязательно проверьте фиксацию разъемов и отсутствие влаги в контактах после ремонта.

Поиск окисленных контактов в разъёмах

Окисление контактов в разъёмах парковочного радара – частая причина ложных срабатываний и непрерывного писка. Коррозия возникает из-за попадания влаги, реагентов с дороги или естественного старения проводки, что нарушает передачу сигнала между датчиками и блоком управления. Датчики начинают отправлять искажённые данные, заставляя систему считать препятствие несуществующим.

Для диагностики отсоедините разъёмы каждого датчика и блока управления парктроника. Визуально проверьте штекеры и гнёзда на наличие белого, зелёного или сизого налёта, потемневших участков, а также физических повреждений корпуса разъёма. Особое внимание уделите контактам в колодках заднего бампера – они наиболее уязвимы к грязи и воде.

Этапы очистки и восстановления контактов

1. Обесточьте систему: снимите клемму с аккумулятора перед работой.
2. Аккуратно разъедините колодки: нажмите на фиксатор, избегая резких движений.
3. Обработайте контакты:
   • Используйте ватную палочку, смоченную в очистителе электроники (WD-40, спирт).
   • Аккуратно протрите металлические поверхности штырьков и клемм.
   • Для стойких загрязнений примените ластик или мелкую наждачную бумагу (№800-1000).
4. Просушите разъёмы: сжатым воздухом или естественным способом (15-20 минут).
5. Защитите контакты: нанесите диэлектрическую смазку или технический вазелин для предотвращения повторного окисления.

Важно: если обнаружены трещины в корпусе разъёма или глубоко повреждённые контакты, замените колодку целиком. После очистки проверьте работу парктроника на всех режимах, включая передачу заднего хода и ручное включение.

Зачистка и восстановление повреждённой электропроводки

Повреждение электропроводки парковочного радара – распространённая проблема, особенно после демонтажа бампера или в результате механических воздействий. Обрыв или замыкание проводов приводят к некорректной работе системы: постоянному писку, ложным срабатываниям или полному отказу датчиков. Для устранения неполадки потребуется визуальный осмотр трассы проводки от блока управления к каждому датчику.

При обнаружении перетёртых, пережатых или окисленных участков кабеля необходимо выполнить зачистку и восстановление контактов. Работы проводятся при отключенном питании автомобиля (снят минусовой клеммный зажим с АКБ). Подготовьте инструмент: нож, изоленту, термоусадку, обжимные гильзы (кримперы) или паяльник с припоем. В случае групповых повреждений рекомендуется полная замена жгута.

Этапы восстановления проводки

1. Зачистка проводов:
   • Удалите повреждённую изоляцию ножом или стриппером на 10-15 мм от края.
   • Обработайте оголённые медные жилы мелкозернистой наждачной бумагой для удаления окислов.
   • Протрите контакты бескислотным флюсом или спиртом для обезжиривания.
2. Соединение проводов:
   • Обжим гильзами: Вставьте зачищенные концы в гильзу, сожмите кримпером до фиксации.
   • Пайка: Прогрейте соединение паяльником, нанесите оловянно-свинцовый припой (температура 250-300°C).
   • Важно! Избегайте скруток – они ненадёжны и подвержены коррозии.
3. Изоляция участка:
   • Наденьте термоусадку на место ремонта до пайки/обжима.
   • Прогрейте термофен для усадки трубки (альтернатива – качественная изолента в 3 слоя с 50% нахлёстом).
   • Проверьте отсутствие выступающих металлических частей.

Тип повреждения	Способ устранения	Особые указания
Обрыв провода	Пайка или обжим с термоусадкой	Используйте провода аналогичного сечения
Замыкание жил	Разделение проводов + замена изоляции	Проверьте мультиметром отсутствие КЗ
Коррозия контактов	Зачистка + нанесение токопроводящей смазки	Обработайте разъёмы после сборки

После ремонта подключите АКБ и проведите тест парктроника на различных режимах. Убедитесь в отсутствии ложных срабатываний при включении задней передачи. Для защиты трассы проводки закрепите её пластиковыми хомутами вдали от подвижных элементов подкрылков.

Если писк сохраняется после восстановления проводки – выполните диагностику блока управления мультиметром. Проверьте соответствие напряжения на клеммах (обычно 12В) и целостность предохранителя в цепи парковочного радара. При сложных повреждениях жгута целесообразна замена кабельной сборки целиком.

Проверка предохранителя системы парковочного радара

Перегоревший предохранитель – одна из частых причин полного отказа или некорректной работы парковочного радара. Он защищает электрическую цепь системы от перегрузок и коротких замыканий.

Поиск и проверка предохранителя выполняется в несколько этапов. Необходимо точно определить его расположение, так как он может находиться как в основном монтажном блоке салона, так и в дополнительном блоке под капотом.

Порядок действий

1. Определите местонахождение блока предохранителей
   Используйте руководство по эксплуатации автомобиля. Ищите блоки возле рулевой колонки, в бардачке или в моторном отсеке.
2. Найдите нужный предохранитель
   На схеме крышки блока или в мануале найдите элемент, отвечающий за систему парковки (обозначения: PDC, PARKING AID, PARK ASSIST).
3. Извлеките предохранитель
   Используйте специальные пластиковые щипцы из блока. Аккуратно потяните элемент строго вертикально.
4. Проведите визуальный осмотр
   Убедитесь в целостности металлической перемычки внутри пластикового корпуса. Перегоревший предохранитель имеет разорванную нить или потемневший корпус.
5. Прозвоните мультиметром
   Установите режим проверки целостности цепи. Прикоснитесь щупами к контактным ножкам – исправный покажет звуковой сигнал.
6. Проверьте напряжение в гнезде
   Включите зажигание. Подсоедините щупы мультиметра к контактам гнезда (режим DCV). Должно быть ~12V.

Дальнейшие действия

• Замена: Установите предохранитель строго того же номинала (например, 5A, 10A).
• Повторное перегорание: Если новый элемент сразу перегорает – ищите короткое замыкание в проводке или неисправность блока управления парктроником.
• Коррозия: Очистите окислившиеся контакты в гнезде.

Признак неисправности	Действие
Перемычка цела, напряжение на гнезде есть	Проблема не в предохранителе
Перемычка разрушена	Заменить предохранитель
Напряжение на гнезде отсутствует	Проверить цепь до предохранителя

Диагностика питания блока управления парктроника

Проверка электропитания блока управления (БУ) – первый этап диагностики при ложных срабатываниях или полном "молчании" системы. Нестабильное напряжение или обрыв цепи приводят к некорректной работе датчиков и ложным сигналам.

Для диагностики потребуется мультиметр и схема подключения конкретной модели парктроника. Перед измерениями убедитесь в исправности предохранителя, защищающего цепь БУ (номинал указан на корпусе или в мануале).

Основные этапы проверки

1. Контроль напряжения на клеммах БУ:

• Отключите разъем блока управления.
• Включите зажигание (иногда требуется активировать заднюю передачу для питания парктроника).
• Измерьте напряжение между проводом "+" (обычно красный/желтый) и массой (обычно черный/коричневый) на колодке разъема. Норма: 11.5–14.5 В.
• Проверьте "массу": установите мультиметр в режим прозвонки, один щуп – на минусовой контакт разъема БУ, второй – на кузов авто. Сопротивление должно быть близко к 0 Ом.

2. Анализ результатов:

Показания мультиметра	Возможная причина
Напряжение = 0 В	Перегорел предохранитель Обрыв в цепи "+" от АКБ до БУ Неисправно реле (если установлено)
Напряжение < 11 В	Сильное окисление контактов/клемм Повреждение/перелом провода Разряженный АКБ (проверить на других потребителях)
Напряжение в норме, но масса "не звонится"	Коррозия точки крепления "массы" Обрыв минусового провода Плохой контакт в разъеме

3. Дополнительные действия:

1. Визуально осмотрите провода на предмет перетирания, оплавления изоляции.
2. Очистите контакты разъема БУ и точки заземления от окислов.
3. Проверьте целостность проводки между БУ и разъемом жгута авто – возможен перелом жил внутри изоляции.

Локализация неисправного сенсора методом исключения

Для точного определения вышедшего из строя датчика парктроника используется последовательное отключение сенсоров от электронного блока управления (ЭБУ). Данный метод требует доступа к разъемам системы, обычно расположенным в бампере или под обшивкой салона.

Процесс начинается с визуальной проверки всех датчиков на наличие механических повреждений, загрязнений или следов влаги. При отсутствии явных дефектов выполняется пошаговое тестирование:

1. Запустите двигатель и активируйте парковочный радар (переключив селектор КПП в режим "R" или нажав спецкнопку).
2. Отсоедините разъем первого сенсора от ЭБУ. При исправной системе:
   • ЭБУ зафиксирует обрыв цепи
   • На дисплее появится ошибка (обычно мигающий сектор)
   • Прекратится постоянный сигнал – писк будет возникать только при обнаружении реальных препятствий оставшимися датчиками
3. Подключите сенсор обратно и повторите пункт 2 для следующего датчика в цепи. Нумерация разъемов указана на ЭБУ.

Критерий неисправности: При отключении проблемного сенсора система начнет работать корректно – ложные сигналы исчезнут. Если писк продолжается после поочередного тестирования всех датчиков, возможны:

• Неисправность ЭБУ
• Повреждение проводки
• Программный сбой

Симптом после отключения	Диагностируемая проблема
Писк прекратился, появилась ошибка на дисплее	Отключенный сенсор неисправен
Писк продолжается, ошибка не меняется	Неисправны другие компоненты системы

Замена отказавшего датчика парковочного радара

Определение неисправного датчика – первый этап замены. При включении задней передачи (или передней, если радар фронтальный) система проводит самодиагностику. Отказ одного датчика обычно сопровождается непрерывным писком радара сразу после включения зажигания или передачи, сигналом на дисплее (если он есть) либо отсутствием реакции на препятствие в зоне конкретного сенсора.

Для точной локализации нерабочего датчика используют диагностический сканер, подключаемый к OBD-II разъему автомобиля, или метод последовательного отключения разъемов датчиков при включенной системе. При отключении разъема исправного датчика система регистрирует новую неисправность и писк усиливается, при отключении неисправного – состояние системы не изменится.

Процедура замены датчика

Необходимые инструменты и материалы:

• Новый датчик парктроника (артикул должен строго соответствовать старому или рекомендациям производителя авто)
• Набор отверток (плоская, крестовая)
• Торцевой ключ или головка (размер зависит от крепления конкретного бампера)
• Пластиковые монтажные лопатки для снятия обивки/бампера
• WD-40 или аналогичный состав (при закисании крепежа)
• Чистая ветошь

Последовательность работ:

1. Обесточить автомобиль, сняв клемму с аккумулятора.
2. Обеспечить доступ к датчику:
   • Снаружи: Если датчик установлен в съемной заглушке бампера, аккуратно поддеть ее лопаткой.
   • Изнутри: Если датчик закреплен гайкой/саморезом с тыльной стороны бампера – снять часть обивки багажника (для задних датчиков) или колесной арки/подкапотного пространства (для передних). В некоторых случаях требуется демонтаж всего бампера.
3. Отсоединить электрический разъем от датчика, нажав на фиксатор.
4. Извлечь старый датчик:
   • Если датчик вставлен в отверстие бампера – аккуратно вытолкнуть его наружу.
   • Если датчик прикручен – открутить крепеж.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый датчик:
   • Совместить ключ/выступы на корпусе датчика с пазами в отверстии бампера.
   • Аккуратно вдавить датчик до характерного щелчка (если крепление защелочное) или закрепить штатным крепежом.
7. Подключить электрический разюз к новому датчику до щелчка фиксатора.
8. Вернуть на место снятые элементы (заглушку, обивку, бампер).
9. Подключить аккумулятор.

Калибровка и проверка: После замены необходимо включить зажигание и перевести селектор коробки в режим заднего хода. Исправная система должна провести самодиагностику (короткий писк) и перестать пищать непрерывно. Обязательно проверьте реакцию нового датчика на препятствие, медленно приближаясь к нему рукой или картонной коробкой с расстояния 1.5-2 метра. Все датчики должны равномерно отображать зоны приближения на дисплее (если есть) и издавать прерывистый сигнал, учащающийся по мере сокращения дистанции.

Типичная ошибка	Последствие	Решение
Установка датчика другого цвета	Визуальный диссонанс с бампером	Подбор по коду краски или окрашивание перед установкой
Недостаточное усилие при установке	Датчик выпадает или плохой контакт	Проверить надежность фиксации и посадки
Загрязнение лицевой части датчика	Ложные срабатывания или неработоспособность	Протереть поверхность чистой влажной тряпкой
Перепутаны разъемы датчиков	Некорректное отображение зон на дисплее	Отключить АКБ и подключить разъемы правильно

Ремонт треснувших сенсоров: возможности и ограничения

Физическое повреждение корпуса сенсора (трещины, сколы) обычно нарушает герметичность и приводит к попаданию влаги, грязи или окислению контактов. В таких случаях диагностика начинается с визуального осмотра на предмет целостности поверхности и состояния защитного покрытия. Частичное восстановление работоспособности возможно при незначительных повреждениях путем герметизации трещин специальными составами (эпоксидные смолы, влагостойкие герметики), предотвращающими дальнейшее проникновение воды.

Ключевое ограничение – невозможность восстановления функциональности при повреждении пьезоэлектрического элемента или внутренней электронной платы. Микротрещины в местах пайки, деформация кварцевого излучателя или разрывы проводников требуют профессионального оборудования для диагностики и часто делают ремонт экономически нецелесообразным. Даже после успешной герметизации сенсор может демонстрировать некорректную работу из-за нарушения калибровки или изменения резонансных характеристик.

Стратегии ремонта и альтернативы

Возможные методы восстановления:

• Герметизация: Очистка поврежденной зоны, обезжиривание и нанесение тонкого слоя оптически прозрачного полиуретанового герметика для защиты от влаги.
• Замена корпуса: Перенос электронных компонентов в донорский корпус от аналогичного исправного сенсора (требует пайки и точной сборки).
• Ремонт контактов: Устранение окислов или обрывов проводников на разъеме сенсора, если трещина затронула только эту область.

Критические ограничения:

1. Потеря заводской калибровки волнового излучателя/приемника после вскрытия корпуса.
2. Риск нарушения геометрии сенсора при ремонте, что искажает угол излучения ультразвука.
3. Невозможность восстановления при повреждении керамического преобразователя – ключевого элемента генерации сигнала.
4. Экономическая неэффективность: стоимость ремонта часто сопоставима с ценой нового сенсора.

Тип повреждения	Ремонтопригодность	Рекомендуемое действие
Поверхностная трещина (без вскрытия корпуса)	Высокая	Герметизация
Глубокая трещина (вскрытие корпуса, влага внутри)	Ограниченная	Замена сенсора
Разрушение пьезоэлемента или платы	Нулевая	Обязательная замена

Важно: После любого ремонта сенсор требует обязательной проверки на тестовом стенде или в реальных условиях для оценки точности срабатывания и отсутствия "ложных срабатываний". Нарушение заводских параметров часто приводит к снижению чувствительности или некорректной работе всей системы парктроника.

Программный сброс ошибок системы парктроника

Программные сбои в системе парковочного радара могут возникать из-за кратковременных скачков напряжения в бортовой сети, ошибок связи между блоком управления парктроника и другими системами автомобиля (например, при обновлении ПО всего авто), или внутренних сбоев микропроцессора самого блока парктроника. Эти сбои регистрируются блоком управления как ошибки, вызывая постоянное пищание или ложные срабатывания системы, даже при отсутствии реальных механических неисправностей датчиков или проводки.

Перед заменой датчиков или блоков, а также после проведения ремонтных работ, связанных с электрикой автомобиля (например, снятие клемм АКБ, работы с предохранителями), рекомендуется выполнить программный сброс накопленных ошибок в памяти блока управления парктроником. Это позволяет системе перезагрузиться и начать работу с "чистого листа", часто устраняя ложные сигналы.

Методы программного сброса ошибок парктроника

Существует несколько основных способов выполнить сброс программных ошибок системы парковочного радара:

• Через диагностический разъем OBD-II: Самый надежный и информативный метод. Требуется наличие совместимого диагностического сканера (профессионального или любительского, например, на базе ELM327) и соответствующего ПО. Подключив сканер к разъему OBD-II автомобиля, необходимо найти блок управления системой парковки (часто обозначается как PAM, PDC, PTS) и выполнить команду "Стереть коды ошибок" или "Clear DTCs". Сканер также позволяет проверить текущие ошибки и их описание.
• С помощью кнопки на приборной панели/рычаге КПП: На некоторых моделях автомобилей предусмотрена процедура сброса парктроника без сканера. Обычно она включает включение зажигания (или запуск двигателя), нажатие и удержание определенной кнопки (часто отвечающей за отключение системы парковки) в течение 10-30 секунд до звукового сигнала или изменения индикации на дисплее. Точную последовательность действий необходимо уточнять в руководстве по эксплуатации конкретной модели авто.
• Отключение питания системы: Кратковременное снятие клеммы с аккумуляторной батареи (минусовой, обычно на 10-30 минут) или извлечение предохранителя, отвечающего за питание блока управления парктроником. Этот метод действует по принципу "выключить и снова включить", сбрасывая временные данные и ошибки из оперативной памяти блока. Однако он не всегда эффективен для всех типов ошибок (некоторые могут храниться в EEPROM) и требует последующей калибровки некоторых систем авто (часы, окна).

Метод	Эффективность	Сложность	Особенности
Диагностический сканер (OBD-II)	Высокая (сбрасывает все коды)	Средняя (требуется оборудование)	Позволяет точно диагностировать проблему перед сбросом
Кнопка сброса	Зависит от модели авто	Низкая	Быстрый, если предусмотрен производителем; требуется знание процедуры
Отключение питания (АКБ/предохранитель)	Переменная (не все ошибки сбрасываются)	Низкая	Может потребовать сброса настроек других систем (часы, окна, радио)

Важно: Программный сброс устранит только ошибки, вызванные временными сбоями ПО. Если неисправность имеет физическую природу (поврежденный датчик, обрыв/КЗ проводки, неисправный блок управления, сильное загрязнение сенсора), сброс ошибок либо не поможет вовсе, либо проблема вернется сразу или через короткое время после процедуры. После сброса всегда проверяйте работоспособность системы парктроника во всех режимах.

Перекалибровка датчиков после механического воздействия

Механические повреждения (удары, вибрация, замена датчиков или бампера) часто приводят к смещению сенсоров относительно штатного положения. Это нарушает точность измерения расстояний: датчики отправляют неверные сигналы в блок управления, вызывая ложные срабатывания или непрерывный писк даже на чистой площадке.

Перекалибровка восстанавливает правильные углы излучения и приема ультразвука. Процедура выполняется после любых работ, затрагивающих геометрию парковочных сенсоров или их креплений. Без калибровки система будет работать некорректно, несмотря на исправность электронных компонентов.

Этапы и особенности процедуры

Подготовка: Автомобиль устанавливается на ровную площадку перед специальной калибровочной мишенью (например, подвижной акустической панелью). Требуется чистая зона вокруг бампера (2-3 метра) и точное позиционирование авто относительно стенда по заводским схемам.

Типы калибровки:

• Автоматическая – через диагностический сканер, подключаемый к OBD-II разъему. Программа последовательно активирует датчики, измеряя время возврата сигнала от мишени и корректируя их логику работы.
• Ручная – регулировка винтов крепления сенсора по контрольным точкам (применимо только для моделей с физической регулировкой угла наклона).

Критерии успешной калибровки:

Параметр	Норма
Дальность обнаружения	30-250 см (по спецификации производителя)
Угол охвата	Отсутствие "мертвых зон" между секторами датчиков
Стабильность сигнала	Отсутствие прерываний при плавном приближении к препятствию

После калибровки обязательна проверка в реальных условиях: система должна точно определять препятствия на всех участках бампера и своевременно изменять тональность сигнала по мере сокращения дистанции. Если писк сохраняется – требуется диагностика проводки или блока управления.

Регулировка чувствительности сенсоров

Чувствительность сенсоров парктроника напрямую влияет на частоту ложных срабатываний. При избыточной чувствительности датчики реагируют на незначительные помехи: капли дождя, снег, мелкий мусор или неровности дорожного покрытия. Недостаточная чувствительность опасна пропуском реальных препятствий, что снижает безопасность парковки.

Регулировка осуществляется двумя основными способами: автоматически (через блок управления, адаптирующийся к условиям окружающей среды) и вручную (с помощью кнопок на панели или диагностического оборудования). В базовых моделях ручная настройка встречается чаще, тогда как премиальные системы обычно оснащены адаптивными алгоритмами.

Порядок настройки и особенности

Ручная калибровка выполняется по шагам:

1. Активация режима настройки (удержание кнопки парктроника при выключенном зажигании)
2. Тестирование реакции сенсоров на эталонное препятствие на расстоянии 1-1.5 метра
3. Корректировка уровня реакции через кнопки "+/-" или ПО диагностического сканера
4. Поочередная проверка всех датчиков с фиксацией значений

Для автоматических систем критична калибровка блока управления через OBD-разъем с помощью специализированного ПО. Это требуется после замены датчиков или при программных сбоях. Неверные настройки провоцируют постоянный писк:

• Высокая чувствительность: реакция на траву, брызги воды, вибрации
• Низкая чувствительность: игнорирование тонких столбиков, бордюров

Тип регулировки	Инструменты	Риски ошибок
Ручная	Кнопки на панели, мультиметр	Неравномерная настройка датчиков
Программная	OBD-сканер, фирменное ПО	Сбой прошивки, конфликт параметров

Важно: после регулировки обязательна тест-проверка в реальных условиях. При сохранении ложных сигналов требуется диагностика проводки и разъёмов – плохие контакты имитируют сенсорные помехи.

Диагностика замыканий в цепи датчиков

Замыкания в проводке датчиков – частая причина ложных срабатываний парктроника, проявляющихся непрерывным писком даже при отсутствии препятствий. Короткое замыкание между проводами питания, сигнала или "массы" нарушает передачу корректных данных на электронный блок, заставляя его интерпретировать неисправность как постоянное приближение объекта.

Для выявления проблемы потребуется мультиметр в режиме проверки сопротивления или целостности цепи. Отсоедините разъём проблемного датчика от основной проводки для исключения влияния блока управления и других компонентов системы. Визуально осмотрите провода на предмет перетираний, оплавления изоляции или контакта с металлом кузова.

Порядок проверки

1. Короткое замыкание на "массу":
   • Переведите мультиметр в режим измерения сопротивления (Ω).
   • Подсоедините один щуп к сигнальному проводу датчика, второй – к неокрашенной металлической части кузова (чистая "масса").
   • Нулевое или очень низкое сопротивление (близкое к 0 Ом) указывает на замыкание сигнального провода на кузов.
2. Замыкание между проводами:
   • Проверьте сопротивление между сигнальным проводом и проводом питания датчика (обычно +12V).
   • Проверьте сопротивление между сигнальным проводом и проводом "массы" датчика.
   • Проверьте сопротивление между проводом питания и проводом "массы" датчика.
   • Во всех случаях сопротивление должно быть высоким (обычно >1 МОм). Низкие значения подтверждают замыкание.

При обнаружении замыкания локализуйте поврежденный участок кабеля методом последовательного разъединения контактов или прозвонки отдельных сегментов. Замените перетершийся участок провода, восстановите изоляцию или целиком замените жгут при множественных повреждениях. Обязательно зафиксируйте проводку хомутами, исключив провисание и трение о подвижные элементы.

Проверка целостности экранирования проводов

Экранирующая оплётка кабелей парковочного радара критична для защиты сигнала от электромагнитных помех (ЭМП). Повреждение экрана – частый источник ложных срабатываний и непрерывного писка. Диагностику начинают при исключении очевидных причин вроде загрязнения датчиков или механических дефектов.

Нарушение целостности экрана приводит к наводкам от бортовой сети автомобиля (генератор, катушка зажигания), других электронных систем или внешних источников. Помехи искажают сигнал ЭБУ парктроника, вызывая ошибочное определение препятствия.

Методика проверки

Для диагностики потребуется мультиметр в режиме омметра:

1. Отсоедините разъём парктроника от ЭБУ.
2. Один щуп мультиметра подключите к экранной оплётке проверяемого провода (оголите небольшой участок оплётки).
3. Второй щуп подключите к «массе» автомобиля (кузов, минус АКБ).

Оценка результатов:

Показания мультиметра	Диагноз	Действия
0.1–0.5 Ом	Экран цел	Проблема не в экранировании
Высокое сопротивление (≥1 МОм)	Обрыв экрана	Замена кабеля/участка
Колеблющиеся значения	Частичное повреждение	Осмотр трассы провода, замена

Дополнительные рекомендации:

• Осмотрите трассу кабеля на предмет перетирания об острые кромки кузова.
• Проверьте соединение экрана с «массой» на разъёме ЭБУ – коррозия контакта даёт аналогичные симптомы.
• При замене участка кабеля используйте только экранированный провод аналогичного типа.

Тестирование реле парковочного радара

Реле парковочного радара управляет подачей питания на систему при включении задней передачи. Его неисправность может вызвать постоянное срабатывание пищалки или полный отказ парктроника. Локализуйте реле в монтажном блоке автомобиля (точное расположение указано в руководстве по эксплуатации) и снимите его для проверки.

Перед тестированием отключите минусовую клемму аккумулятора. Визуально осмотрите реле: корпус не должен иметь трещин, контакты – следов коррозии, оплавления или нагара. Если дефектов нет, переходите к электрической диагностике с помощью мультиметра.

Этапы проверки реле мультиметром

1. Проверка обмотки (катушки):

• Переключите мультиметр в режим измерения сопротивления (Ω).
• Подсоедините щупы к управляющим контактам реле (обычно маркированы 85 и 86).
• Исправная катушка покажет сопротивление 50–120 Ом. Бесконечное значение указывает на обрыв, близкое к нулю – на короткое замыкание.

2. Проверка силовых контактов:

• Установите мультиметр в режим прозвонки.
• Подсоедините щупы к силовым контактам (часто 30 и 87).
• Без подачи напряжения контакты должны быть разомкнуты (мультиметр не пищит).
• Подайте 12 В от АКБ или блока питания на контакты 85 (+) и 86 (–).
• При срабатывании реле контакты 30–87 замкнутся (мультиметр издаст звуковой сигнал).

3. Проверка диода (если есть):

• Некоторые реле имеют защитный диод между контактами 85 и 86.
• В режиме проверки диодов мультиметр покажет падение напряжения (~0,5 В) в одном направлении и обрыв – в обратном.

Проблема	Признак	Решение
Обрыв катушки	Сопротивление ∞ Ом на контактах 85–86	Замена реле
Короткое замыкание	Сопротивление ~0 Ом на контактах 85–86	Замена реле
Залипание контактов	Контакты 30–87 замкнуты без напряжения	Замена реле
Обгорание контактов	Нестабильное замыкание 30–87 под нагрузкой	Замена реле

Если реле исправно, но проблема сохраняется, проверьте целостность проводки к блоку управления, датчикам и питанию. Замените неисправное реле на аналогичное по номиналам (напряжение катушки 12 В, ток контактов ≥ 10 А). После установки подключите АКБ и протестируйте работу парктроника.

Замена блока управления парктроника

Блок управления (БУ) обычно располагается в багажнике автомобиля за обшивкой, под задним бампером или в нише запаски. Для точного определения местоположения обратитесь к руководству по эксплуатации ТС – неправильный демонтаж элементов салона может повредить крепления или проводку.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора! Это предотвратит короткое замыкание и ошибки контроллера при подключении нового модуля. Проверьте соответствие маркировки старого и нового блоков – несовместимая модель вызовет некорректную работу системы.

Пошаговая процедура замены

1. Снимите защитную крышку/обшивку, закрывающую доступ к БУ.
2. Отсоедините разъемы питания и датчиков, запомнив их расположение (используйте фотофиксацию).
3. Открутите крепежные винты или снимите фиксаторы корпуса.
4. Извлеките старый блок, установите новый в обратном порядке.
5. Подключите разъемы согласно схеме производителя.

Критические нюансы:

• При подключении разъемов должен прозвучать характерный щелчок фиксатора
• Не допускайте перегибов проводов – это нарушит контакт
• После установки активируйте систему для самодиагностики

На некоторых моделях (особенно премиум-сегмента) после замены требуется программная инициализация БУ через диагностический сканер. Если система продолжает пищать или не реагирует на препятствия – проверьте соединения и целостность датчиков мультиметром.

Типичная ошибка	Последствие	Решение
Перепутаны разъемы датчиков	Неправильное определение локации препятствия	Сверьте цветовую маркировку проводов
Повреждение фишки при подключении	Прерывистый сигнал	Замените коннектор или обожмите контакты

Проверка совместимости неоригинальных датчиков

При замене неисправных датчиков парктроника на неоригинальные модели критически важно убедиться в их совместимости с вашей системой. Несоответствие хотя бы одного параметра может привести к ложным срабатываниям, полному отказу радара или постоянному пищанию даже при отсутствии препятствий. Особенно актуально это для машин с CAN-шиной, где датчики интегрированы в общую электронику.

Производители используют разные протоколы обмена данными между сенсорами и блоком управления, что усложняет подбор аналогов. Несовпадение частотных характеристик (например, 40 кГц против 58 кГц) или разное количество проводов в разъёме сделают установку бесполезной. Перед покупкой изучите техническую документацию на ваш парктроник и сравните параметры с характеристиками замены.

Ключевые параметры для проверки

• Электрические характеристики: рабочее напряжение (обычно 12V), сила тока, сопротивление.
• Физические параметры: диаметр корпуса (стандарт 18-22 мм), глубина посадки, угол излучения.
• Частотный диапазон: должен точно соответствовать оригиналу (погрешность не более ±2 кГц).
• Тип разъёма: количество контактов, форма фиксатора, распиновка проводов.

Практические шаги для тестирования:

1. Сравните маркировки оригинального и нового датчика – первые 3 цифры кода часто указывают на спецификацию.
2. Проверьте совпадение цвета сенсора (чёрный, серебристый) – это влияет на калибровку отражённого сигнала.
3. Включите зажигание после установки одного тестового датчика: контроллер должен распознать его без ошибок.
4. Используйте диагностический сканер для проверки кодов неисправностей ECU парковочной системы.

Тип несовместимости	Последствия	Решение
Разная распиновка	Короткое замыкание, перегорание предохранителя	Перепайка контактов по схеме производителя
Отличие частоты	Ложные срабатывания, "слепые зоны"	Возврат датчиков, поиск аналога с идентичной частотой
Несовпадение диаметра	Механические повреждения бампера, вибрация	Использование переходных колец или замена на подходящий размер

Важно: Даже при совпадении характеристик дешёвые аналоги могут иметь отклонения в работе из-за низкого качества сборки. При постоянном пищании без видимых причин проверьте датчики мультиметром – сопротивление исправного сенсора должно быть в пределах 0,8-2,5 кОм.

Влияние шипованных шин на ложные срабатывания парктроника

Шипованные шины способны провоцировать ложные сигналы парковочного радара из-за металлических элементов в протекторе. При вращении колес шипы создают дополнительные отражающие поверхности, которые ультразвуковые датчики могут ошибочно интерпретировать как препятствие.

Особенно часто проблема проявляется при движении задним ходом или на малых скоростях, когда датчики заднего бампера активно сканируют пространство. Вибрация и характерный звук вращающихся шин также вносят помехи, усиливая риск ошибочных срабатываний системы.

Механизм воздействия и решения

Основные факторы влияния:

• Отражение ультразвука: Металлические шипы возвращают сигнал аналогично твердым объектам
• Вибрационные помехи: Дрожь колес искажает работу чувствительных сенсоров
• Угол установки датчиков: Нижние сенсоры направлены в зону вращения колес

Способы минимизации ложных срабатываний:

1. Активация зимнего режима парктроника (если предусмотрен)
2. Регулировка чувствительности датчиков через сервисное меню
3. Установка защитных кожухов-брызговиков для экранирования сенсоров
4. Замена поврежденных или загрязненных датчиков

Важно: Постоянные ложные сигналы могут маскировать реальные неисправности радара – проверьте целостность проводки и отсутствие ледяных народов на сенсорах перед применением специфических настроек.

Подавление помех от электрооборудования автомобиля

Электромагнитные помехи от бортовых систем автомобиля – частая причина ложных срабатываний парктроника, проявляющихся непрерывным писком. Генератор переменного тока, катушки зажигания, электродвигатели (вентиляторов, стеклоподъемников), аудиоусилители и даже дешёвые зарядные устройства создают высокочастотные наводки в общей сети. Эти помехи искажают ультразвуковые сигналы или имитируют эхо, заставляя электронный блок парковочного радара ошибочно "видеть" препятствие.

Проводка парктроника, особенно сигнальные линии от датчиков к блоку управления, выступает антенной, улавливающей паразитные импульсы. Особенно критично соседство с силовыми кабелями (например, идущими к стартеру или топливному насосу) или высоковольтными проводами системы зажигания. Плохое качество соединения "массы" (кузовного заземления) блока управления или самих датчиков многократно усиливает восприимчивость к наводкам.

Методы борьбы с помехами

• Экранирование и разводка проводов: Сигнальные кабели парктроника обязательно прокладывать в стороне от силовых цепей. Использование экранированного кабеля с последующим заземлением оплетки экрана на кузов существенно снижает наводки. Минимальное расстояние до высоковольтных проводов зажигания – 10-15 см.
• Установка помехоподавляющих фильтров:
  1. Ферритовые кольца: Надеваются на силовой провод (+12V) парктроника вблизи блока управления. Подавляют высокочастотные помехи, поступающие по линии питания.
  2. Конденсаторные фильтры: Устанавливаются параллельно цепи питания блока управления (между +12V и массой) для сглаживания пульсаций и скачков напряжения.
• Качество заземления: Точки подключения "массы" блока управления и датчиков должны быть идеально очищены от краски, коррозии и надежно зафиксированы на кузове. Рекомендуется использовать отдельные, короткие провода массы напрямую к кузову, а не через общие скрутки.
• Проверка источников помех: При диагностике временно отключать подозрительные потребители (аудиосистему, доп. фары, обогревы). Некачественные гаджеты (зарядки, видеорегистраторы) следует убрать из прикуривателя.

Если помехи вызваны неисправностью самого электрооборудования (пробой высоковольтных проводов, неисправный диодный мост генератора, искрение контактов реле), требуется ремонт источника проблемы. Установка конденсатора на клеммы АКБ иногда помогает сгладить пульсации генератора.

Анализ работы системы с помощью диагностического сканера

Диагностический сканер подключается к OBD-II разъему автомобиля для взаимодействия с блоком управления парковочного радара. Специализированное ПО считывает коды ошибок (DTC), параметры работы датчиков и логику обработки сигналов. Это позволяет перейти от предположений к точной локализации неисправности без разборки элементов системы.

Сканер отображает данные в реальном времени: расстояние до препятствий по каждому датчику, напряжение питания, температуру элементов и статус калибровки. Активация тестовых режимов помогает проверить реакцию системы на искусственно созданные условия. Анализ этих параметров выявляет скрытые проблемы, которые не определяются визуальным осмотром.

Интерпретация данных сканера

Параметр	Норма	Отклонение	Возможная причина
Сопротивление датчиков	4-8 Ом (равномерно)	0 Ом / >100 Ом	Короткое замыкание / обрыв провода
Частота сигнала	40-50 kHz	Отсутствует / нестабильная	Неисправность датчика
Напряжение блока	12-14V	<10V	Проблемы с проводкой или предохранителем

Типовые ошибки:

• B107E – Обрыв цепи заднего центрального датчика
• U0121 – Потеря связи с модулем ABS (для систем с интеграцией)
• C1A2F – Неисправность блока звукового оповещения

После считывания кодов выполняют удаление ошибок и тестовый запуск системы. Если ошибка возвращается – проводят детальную проверку указанного компонента. Для точной диагностики сравнивают параметры всех датчиков: отклонение значений одного элемента указывает на его неисправность.

Принцип действия ультразвуковых парковочных систем

Ультразвуковые парковочные радары работают по принципу эхолокации. Датчики, вмонтированные в бампер автомобиля, генерируют высокочастотные звуковые волны (обычно 40-70 кГц), которые распространяются в окружающее пространство и отражаются от ближайших объектов.

Отражённый сигнал улавливается тем же датчиком, выполняющим функцию приёмника. Электронный блок управления (ЭБУ) замеряет временной интервал между отправкой импульса и получением эха. На основе этой задержки вычисляется расстояние до препятствия по формуле: расстояние = (скорость звука × время задержки) / 2.

1. Инициация импульса: ЭБУ подаёт команду на генерацию ультразвукового сигнала.
2. Излучение волны: Датчик преобразует электрический сигнал в акустический импульс.
3. Приём отражения: После отражения от объекта волна возвращается к датчику, который конвертирует её в электрический сигнал.
4. Анализ данных: ЭБУ рассчитывает дистанцию и определяет положение препятствия относительно автомобиля.
5. Оповещение водителя: Система активирует звуковой сигнал (бипер) и/или визуальный дисплей, меняя интенсивность предупреждения в зависимости от расстояния.

Корреляция расстояния и типа оповещения

Дистанция до объекта	Реакция системы
1.5 - 2 метра	Короткие прерывистые сигналы
0.5 - 1.5 метра	Учащающиеся прерывистые сигналы
0.3 - 0.5 метра	Непрерывный писк с постоянной тональностью
Менее 0.3 метра	Непрерывный высокочастотный сигнал

Конструкция ультразвукового сенсора парктроника

Ультразвуковой сенсор представляет собой герметичный модуль цилиндрической формы диаметром 15-20 мм. Основные элементы заключены в прочный полимерный корпус, устойчивый к вибрациям, влаге и перепадам температур. Наружная часть защищена резиновым демпфером для акустической изоляции и предотвращения ложных срабатываний от вибраций бампера.

Фронтальная поверхность сенсора оснащена акустической мембраной из износостойкого материала. Она выполняет двойную функцию: защищает внутренние компоненты от грязи и механических повреждений, а также обеспечивает эффективное прохождение ультразвуковых волн. Мембрана имеет специальное покрытие для отталкивания воды и снега.

Внутренние компоненты датчика

• Пьезокерамический излучатель - преобразует электрические импульсы от ЭБУ в ультразвуковые волны частотой 40-50 кГц
• Пьезокерамический приемник - улавливает отраженные сигналы и конвертирует их в электрический ток
• Резонансная камера - фокусирует звуковые волны и усиливает амплитуду колебаний
• Предусилитель сигнала - усиливает слабый электрический сигнал с приемника перед передачей в блок управления
• Экранирующая оболочка - предотвращает электромагнитные помехи от бортовой сети автомобиля

Компонент	Материал	Функция
Корпус	АБС-пластик	Механическая защита и герметизация
Контакты	Луженая медь	Подключение к электропроводке (2-4 провода)
Мембрана	Полиуретан/каучук	Акустический волновод и барьер для влаги

Важной особенностью конструкции является электрическая схема согласования, которая обеспечивает синхронизацию работы излучателя и приемника. При монтаже датчик крепится в предварительно просверленное отверстие бампера с помощью фиксирующей гайки, а его рабочая поверхность должна быть строго параллельна земле для корректного распространения звуковых волн.

Расположение датчиков в бамперах различных типов

Стандартное расположение предполагает установку датчиков в задний бампер – обычно от 2 до 4 сенсоров, равномерно распределенных по его ширине на высоте 45-70 см от земли. В передних бамперах используется аналогичная схема, но часто с меньшим количеством датчиков (2-3) из-за лучшей видимости зоны. Ключевой принцип – отсутствие препятствий для излучения сигнала в зоне контроля.

Высота монтажа критична: слишком низкое расположение приводит к пропуску высоких препятствий (фаркоп, бордюр), а завышенное – к игнорированию низких объектов. Производители учитывают геометрию бампера: на угловатых моделях датчики смещают к краям для расширения зоны охвата, на округлых – крепят строго вертикально для минимизации "мертвых" зон.

Особенности установки по типам бамперов

Пластиковые бамперы: Наиболее удобны для монтажа. Датчики вставляются в предварительно просверленные отверстия диаметром 18-22 мм с точной калибровкой по глубине. Обязательна обработка краев герметиком для защиты от влаги.

Металлические бамперы (внедорожники, коммерческий транспорт): Требуют применения усиленных кронштейнов из-за вибраций. Датчики монтируют только на плоских участках – кривизна поверхности искажает ультразвуковой луч. Рекомендуется установка защитных колец для предотвращения механических повреждений.

Бамперы с декоративными элементами (хромированные накладки, молдинги): Датчики интегрируют в пластиковые зоны между декоративными частями. Если это невозможно, используют модели с миниатюрными сенсорами, маскируемыми под элементы дизайна.

Тип бампера	Кол-во датчиков (зад)	Особенности монтажа
Стандартный легковой	4	Симметрично по центральной оси с шагом 30-40 см
Внедорожник/кроссовер	4-6	Дополнительные датчики по углам для контроля запаски/фаркопа
Коммерческий (фургон)	2-3	Смещение к краям для охвата габаритов

Критические ошибки расположения:

• Установка за решеткой радиатора или номерным знаком – вызывает ложные срабатывания
• Нарушение плоскости крепления (отклонение >5°) – формирует "слепые" сектора
• Монтаж рядом с выхлопной трубой – тепловые потоки искажают сигнал

При ремонте после замены бампера обязательна калибровка датчиков на стенде – визуальный контроль расположения недостаточен из-за требований к углу излучения. Нарушение геометрии установки – частая причина постоянного писка даже на чистой поверхности.

Цикл измерения расстояния: излучение и приём сигнала

Цикл измерения начинается с генерации контроллером парктроника короткого электрического импульса высокой частоты (обычно 40-50 кГц), который поступает на пьезоэлектрический элемент ультразвукового датчика. Этот элемент преобразует электрический сигнал в механические колебания, излучая направленную ультразвуковую волну в окружающее пространство перед датчиком.

После излучения датчик мгновенно переключается в режим приёмника. Он ожидает отражённый сигнал от препятствия, продолжая вибрировать на резонансной частоте. Пьезоэлемент теперь работает в обратном режиме: механические колебания, вызванные возвратившейся звуковой волной, преобразуются в электрический сигнал. Контроллер фиксирует временной интервал между моментом излучения и моментом приёма эха.

Ключевые этапы обработки сигнала

• Фильтрация: Полученный сигнал усиливается и очищается от низкочастотных помех (ветер, шумы двигателя) и высокочастотных наводок.
• Пороговое детектирование: Контроллер определяет момент прихода полезного эха по превышению амплитудой отражённого сигнала заданного порога чувствительности.
• Расчёт расстояния: Используя известную скорость звука (~340 м/с) и измеренное время задержки (t), расстояние (S) до объекта вычисляется по формуле: S = (t * 340) / 2. Деление на 2 учитывает двойной путь волны (до объекта и обратно).

Этап цикла	Действие	Компоненты
Излучение	Генерация и отправка УЗ-импульса	Контроллер, Пьезоэлемент (передатчик)
Ожидание	Переключение в режим приёма, затухание остаточных колебаний	Пьезоэлемент (приёмник), Аналоговый тракт
Приём	Фиксация и усиление отражённого сигнала	Пьезоэлемент, Усилитель, Фильтры
Обработка	Расчёт времени задержки и расстояния	Контроллер (АЦП, процессор)

Цикл повторяется непрерывно для каждого датчика в парктронике с высокой частотой (десятки раз в секунду). Для минимизации взаимных помех датчики работают последовательно, а не одновременно. Точность измерения напрямую зависит от корректности работы пьезоэлемента в обоих режимах и правильности обработки временного интервала контроллером.

Определение дистанции по времени возврата ультразвука

Принцип измерения расстояния в парктронике основан на эхолокации: датчик излучает ультразвуковой импульс и фиксирует отраженный от препятствия сигнал. Ключевым параметром для расчётов является время задержки между отправкой импульса и получением эха.

Скорость распространения ультразвука в воздухе относительно постоянна и составляет примерно 340 м/с при нормальных условиях. Зная скорость звука и время прохождения сигнала до объекта и обратно, электронный блок вычисляет расстояние по формуле: Расстояние = (Скорость звука × Время задержки) / 2. Деление на два учитывает двойной путь сигнала (к объекту и обратно).

Ключевые аспекты процесса

Электроника парковочного радара выполняет последовательно несколько операций:

1. Генерация импульса: контроллер подаёт напряжение на пьезоэлемент датчика, создающий акустическую волну.
2. Фиксация эха: тот же датчик (или соседний в системе) переключается в режим приёмника и регистрирует отражённый сигнал.
3. Расчёт времени: микропроцессор с высокой точностью замеряет интервал между отправкой и приёмом импульса (обычно в миллисекундах).
4. Определение дистанции: используя формулу, процессор преобразует временную задержку в расстояние до объекта.

На точность измерений влияют несколько факторов:

• Температура воздуха (скорость звука меняется при её изменении).
• Влажность и атмосферное давление.
• Угол отражения сигнала от поверхности препятствия.
• Наличие посторонних акустических помех.

Время задержки (мс)	Расстояние до объекта (см)	Примерная зона парковки
3	50	Безопасная
6	100	Предупреждение
12	200	Начало обнаружения

Современные системы компенсируют температурные искажения через встроенные датчики или программные алгоритмы. При некорректной работе (например, постоянном писке) возможны сбои в измерении времени задержки из-за повреждения датчиков, загрязнения их поверхности или ошибок процессора.

Функции электронного блока управления парктроником

Электронный блок управления (ЭБУ) является "мозгом" парковочного радара. Он непрерывно обрабатывает данные от ультразвуковых датчиков, преобразуя их в информацию о расстоянии до препятствий. Блок анализирует время возврата отраженного сигнала, вычисляя дистанцию с высокой точностью, и координирует работу всех компонентов системы.

ЭБУ обеспечивает адаптацию системы к внешним условиям, таким как влажность или температурные колебания, которые могут влиять на скорость звука. Он также выполняет первичную фильтрацию ложных срабатываний, вызванных мелкими объектами или атмосферными помехами, повышая надежность оповещения водителя.

Ключевые задачи ЭБУ

• Управление датчиками: Посылает электрические импульсы на ультразвуковые сенсоры для генерации сигнала и синхронизирует их работу в циклах "излучение-прием".
• Расчет дистанции: Определяет расстояние до объектов по формуле: D = (t × V) / 2, где t – время возврата эха, V – скорость звука.
• Динамическое оповещение: Регулирует частоту звуковых сигналов и интенсивность световой индикации пропорционально уменьшению дистанции (например, непрерывный писк при критическом сближении).
• Самодиагностика: При включении зажигания проверяет целостность цепи, исправность датчиков и фиксирует ошибки в памяти (обрыв провода, замыкание, загрязнение сенсора).
• Коммуникация с бортовыми системами: В современных авто передает данные на мультимедийный экран для графического отображения препятствий и интегрируется с камерой заднего вида.

Функция	Принцип реализации
Фильтрация помех	Игнорирует сигналы с аномальной длительностью или амплитудой (капли дождя, дорожная грязь)
Калибровка чувствительности	Автоматическая подстройка под характеристики установленных датчиков и условия эксплуатации
Защита от ложных стартов	Блокировка системы при движении вперед на скорости >20 км/ч (для задних парктроников)

Система оповещения: тональные сигналы разной частоты

Парктроник использует звуковые сигналы разной частоты для информирования водителя о расстоянии до препятствия. Частота писка напрямую зависит от дистанции: чем ближе объект, тем выше частота и короче интервалы между сигналами. Это позволяет интуитивно оценивать ситуацию без необходимости считывать цифровые показания.

Звуковое оповещение генерируется электронным блоком управления (ЭБУ) парковочного радара на основе данных, полученных от ультразвуковых датчиков. ЭБУ преобразует время возврата отраженного сигнала в конкретное расстояние и выбирает соответствующий тональный режим для бипера (звукового излучателя), расположенного обычно в салоне автомобиля.

Принцип работы тональной сигнализации

• Дальняя зона (примерно 1.2 - 0.8 метра): Одиночные прерывистые сигналы низкой частоты с большими паузами. Звук не вызывает тревоги.
• Средняя зона (примерно 0.8 - 0.4 метра): Серии более частых сигналов средней частоты. Паузы между сериями сокращаются по мере приближения.
• Ближняя зона (примерно 0.4 - 0.2 метра): Непрерывный высокочастотный писк с очень короткими паузами. Сигнал становится интенсивным и навязчивым.
• Критическая зона (менее 0.2 метра): Постоянный монотонный высокочастотный сигнал без пауз. Означает минимально возможное расстояние или касание.

Важно: Переход между зонами и точные дистанции могут незначительно варьироваться в зависимости от модели парктроника и настроек завода-изготовителя. Непрерывный писк на любой дистанции часто указывает на неисправность (например, загрязнение датчика, обрыв проводки или сбой ЭБУ), а не на реальное препятствие.

Типы визуальных индикаторов: от светодиодов до ЖК-дисплеев

Визуальные индикаторы в парковочных радарах дублируют звуковые сигналы, предоставляя наглядную информацию о расстоянии до препятствия и его локации. Они особенно полезны в шумной среде или для водителей с нарушениями слуха, повышая точность и безопасность парковки.

Конструктивно индикаторы интегрируются в салон автомобиля – чаще на центральную консоль, приборную панель или зеркало заднего вида. Современные системы комбинируют визуальное отображение со звуковым оповещением для максимальной информативности.

Распространённые типы индикаторов

Светодиодные шкалы (LED-бар)

• Состоят из 4-8 сегментов, загорающихся по мере приближения к объекту
• Принцип работы: Зелёные сегменты (дальняя зона) → Жёлтые (средняя) → Красные (критическое расстояние)
• Дополняются индикацией стороны срабатывания (лево/право)

Цифровые дисплеи

• Отображают точное расстояние в метрах/сантиметрах
• Используют семисегментные LED-индикаторы или миниатюрные ЖК-экраны
• Часто комбинируются со светодиодной шкалой для указания направления

Графические ЖК-дисплеи

• Показывают схематичное изображение автомобиля с анимированными зонами приближения
• Цветовое кодирование: синий/зелёный (безопасно) → оранжевый → красный (стоп)
• В премиум-системах интегрируются в мультимедийные экраны или проекцию на лобовое стекло

Тип индикатора	Точность	Наглядность	Сложность ремонта
LED-бар	Средняя	Высокая	Низкая (замена сегментов)
Цифровой дисплей	Высокая	Умеренная	Средняя (требует калибровки)
Графический ЖК	Максимальная	Максимальная	Высокая (ремонт блока управления)

При неисправностях индикации (отсутствие реакции, ложные срабатывания) в первую очередь проверяют подключение разъёмов и целостность проводки. Для сложных систем с ЖК-дисплеями диагностику лучше доверить специалистам из-за взаимосвязи с бортовой электроникой автомобиля.

Зонирование контроля по расстоянию до препятствия

Парковочные радары классифицируют дистанцию до объекта на несколько зон для интуитивного понимания водителем уровня опасности. Каждой зоне соответствует свой тип звукового и визуального оповещения, что позволяет точно оценить ситуацию без отвлечения от управления.

Типовая система использует три ключевых зоны контроля. В зеленой зоне (обычно 1.5–2 м до препятствия) сигнал отсутствует или подается короткий однократный звук – опасности нет. Желтая зона (0.8–1.5 м) активирует прерывистый сигнал средней частоты, указывая на необходимость замедления. В красной зоне (менее 0.5–0.8 м) включается непрерывный высокочастотный писк, требующий немедленной остановки.

Принципы работы и диагностика сбоев

Электронный блок парктроника рассчитывает дистанцию по времени возврата ультразвукового сигнала от датчиков. Полученные данные сопоставляются с запрограммированными порогами зон. Например:

• Датчик №1: 180 см → Зеленая зона (молчание)
• Датчик №2: 90 см → Желтая зона (бип-бип-бип)
• Датчик №3: 40 см → Красная зона (пииииии)

Критические неисправности зонирования проявляются как:

1. Ложные прыжки между зонами при стабильной дистанции
2. Отсутствие перехода в красную зону у критически близких объектов
3. Активация красной зоны на расстоянии свыше 1 метра

Тип ошибки	Вероятная причина	Способ проверки
Смещение порогов зон	Сбой калибровки блока управления	Диагностика сканером, перепрошивка
Некорректное определение дистанции	Загрязнение/повреждение датчика	Визуальный осмотр, тест мультиметром
Слепые зоны вблизи бампера	Неправильный угол установки сенсора	Проверка геометрии креплений

Калибровка выполняется через сервисный режим блока управления с использованием эталонных препятствий. Механические повреждения датчиков требуют замены, так как ультразвуковой излучатель не подлежит восстановлению.

Задний парковочный радар: особенности подключения

Подключение задних парковочных радаров требует точного соблюдения электрической схемы и последовательности действий. Основные компоненты системы (блок управления, датчики, дисплей/бипер) должны соединяться согласно инструкции производителя, иначе возможны ложные срабатывания или полный отказ. Ключевой этап – интеграция с бортовой сетью автомобиля, где важно правильно определить точки питания (часто используется цепь заднего хода) и заземления.

Монтаж датчиков в задний бампер осуществляется через предварительно высверленные отверстия строго по шаблону, входящему в комплект. Требуется безупречная калибровка угла установки: отклонение от вертикали более чем на 10° приводит к некорректному измерению дистанции. Проводка тянется в салон через технологические заглушки кузова или штатные резиновые гофры, избегая мест нагрева и подвижных элементов.

Критические аспекты подключения

Соблюдение следующих правил предотвратит неисправности:

• Полярность питания: Блок управления чувствителен к переполюсовке. Подключение к "+12В" (через предохранитель) и "массе" должно проверяться мультиметром до финальной коммутации.
• Активация системы: Сигнальный провод (обычно белый или синий) подключается к лампе заднего хода – это обеспечивает автоматическое включение радара при включении передачи.
• Экранирование проводов: Длинные участки кабелей от датчиков к блоку рекомендуется защищать от помех (особенно в дизельных авто), используя экранированные провода или ферритовые кольца.

После монтажа обязательна диагностика: проверка реакции каждого датчика на приближение объекта и калибровка зон обнаружения через сервисное меню (если предусмотрено). Распространённые ошибки – неправильная фазировка датчиков (приводит к "слепым" зонам) и плохой контакт массы (вызывает хаотичный писк).

Компонент	Точка подключения	Риски при ошибке
Блок управления	Цепь лампы заднего хода (+), кузов (масса)	Постоянное питание – разряд АКБ, перегрев блока
Датчики	Разъёмы блока строго по схеме (каналы 1-4)	Неправильная последовательность – некорректное отображение препятствий
Зуммер/Дисплей	Штекерный разъём блока управления	Отсутствие индикации, залипание сигнала

При использовании штатных мест установки (оригинальные парктроники) подключение упрощается за счёт заводских разъёмов. В случае универсальных систем особое внимание уделяется герметизации мест ввода проводов в бампер и салон – влага вызывает окисление контактов и замыкания. Рекомендуется обработка термоусадкой и автомобильным герметиком.

Передний парктроник: схемы включения системы

Активация передних датчиков парковочного радара зависит от инженерных решений производителя и может осуществляться по нескольким алгоритмам. Основная задача схемы включения – обеспечить своевременную работу системы при потенциально опасном сближении с препятствием и минимизировать ложные срабатывания во время обычного движения.

Электронный блок управления (ЭБУ) парктроника получает данные от различных узлов автомобиля для принятия решения об активации. Ключевыми параметрами являются скорость движения, положение селектора трансмиссии, сигналы от педалей и ручного управления.

Распространенные схемы активации

• По скорости и передаче: Система автоматически включается при снижении скорости ниже порогового значения (обычно 10-20 км/ч) и включенной передаче (передней или задней). Деактивируется при превышении скорости или переходе на нейтраль.
• Принудительная кнопка: Водитель активирует/деактивирует передние датчики отдельной кнопкой на приборной панели или мультимедийной системе. Работает независимо от других условий.
• Синхронизация с задним парктроником: Передние датчики автоматически задействуются при включении задней передачи вместе с задними сенсорами. В некоторых реализациях остаются активными после переключения на передний ход до набора скорости.
• По сигналу педали тормоза: Активация происходит при нажатии на тормоз на малой скорости. Система отключается после отпускания педали или начала движения.

Схема включения	Условия активации	Особенности
Автоматическая (скорость + передача)	Скорость < 15 км/ч + передача не в "P/N"	Стандартный вариант для большинства авто
Ручная (кнопка)	Нажатие кнопки водителем	Позволяет включать систему заранее
Комбинированная	Активация заднего парктроника + скорость < 10 км/ч	Часто встречается в премиальных моделях

Некоторые системы используют гибридные алгоритмы: например, автоматическая активация при движении медленнее 20 км/ч дополняется возможностью ручного отключения кнопкой. В продвинутых реализациях ЭБУ анализирует дополнительные параметры: угол поворота руля, данные камер или ультразвуковых датчиков бокового мониторинга.

Координация работы передних и задних сенсоров

Активация групп сенсоров парковочного радара напрямую зависит от положения селектора передач и скорости автомобиля. При включении задней передачи (R) система автоматически задействует задние датчики, а передние могут временно отключаться или переходить в фоновый режим. Аналогично, при переключении на переднюю передачу (D) или движении на низкой скорости (обычно ниже 15–20 км/ч) активируются передние сенсоры, тогда как задние деактивируются. Это предотвращает ложные срабатывания и обеспечивает релевантность сигналов для текущего маневра.

Электронный блок управления (ЭБУ) непрерывно анализирует данные со всех датчиков, но фильтрует и обрабатывает только сигналы от активной группы. Например, при движении назад ЭБУ игнорирует показания передних сенсоров, даже если они фиксируют препятствие, чтобы избежать конфликта сигналов. Неисправности координации часто возникают из-за сбоев в программном обеспечении ЭБУ, повреждения проводки, соединяющей блок с селектором передач, или механических дефектов самого селектора.

Распространенные неполадки координации

• Одновременная активация всех сенсоров – вызвана ошибкой ЭБУ или замыканием в цепи управления.
• Некорректное переключение групп (например, задние датчики не включаются на передаче R) – неисправность датчика положения селектора или обрыв проводов.
• Задержка активации/деактивации – сбой ПО радара или низкое напряжение бортовой сети.
• Ложные срабатывания неактивной группы – повреждение экранировки проводов, приводящее к наводкам.

Интеграция парковочного радара с мультимедийной системой

Современные автомобили часто объединяют парктроник с мультимедийным комплексом для визуализации данных. При интеграции датчики радара подключаются к электронному блоку управления (ЭБУ), который передает информацию на головное устройство через CAN-шину или LVDS-интерфейс. Это позволяет выводить графическую схему препятствий прямо на центральный дисплей.

Система синхронизирует звуковые сигналы с визуальными подсказками: цветные зоны на экране (зеленый/желтый/красный) дублируют звуковое оповещение. В продвинутых реализациях используются камеры заднего вида, чье изображение комбинируется с графикой радара, создавая интуитивно понятную картину пространства вокруг авто.

Ключевые аспекты интеграции

Для корректной работы связки требуются:

• Аппаратная совместимость – соответствие протоколов обмена данными между ЭБУ парктроника и мультимедийной системой
• Программная поддержка – наличие драйверов в ПО головного устройства для интерпретации сигналов радара
• Автоматическая активация – включение визуализации при переключении КПП в режим заднего хода

Типичные проблемы при интеграции включают:

1. Отсутствие изображения радара на дисплее из-за обрыва кабеля LVDS
2. Ошибки калибровки датчиков, вызывающие некорректное отображение препятствий
3. Конфликты ПО при установке нештатной мультимедийной системы

Ремонт требует диагностики:

Симптом	Возможная причина	Решение
Нет визуализации при работающем звуке	Повреждение видеокабеля / сбой ПО	Проверка цепей / перепрошивка блока
Искажение графики на экране	Несовместимость протоколов	Установка переходного адаптера

Важно: после замены датчиков или ЭБУ требуется программная адаптация системы через диагностический сканер.

Сочетание парктроника и камеры заднего вида

Интеграция парковочного радара с камерой заднего вида создаёт комплексную систему помощи водителю. Ультразвуковые датчики парктроника точно определяют дистанцию до препятствий даже в слепых зонах, а камера визуализирует пространство за автомобилем, включая объекты ниже уровня бампера или вне зоны охвата сенсоров. Это дополнение компенсирует ключевой недостаток парктроников – невозможность идентифицировать тип препятствия и его точное местоположение на экране без видеоподдержки.

Современные мультимедийные системы синхронизируют оба компонента: при включении задней передачи автоматически активируется камера, а данные с парктроника проецируются на экран в виде цветных зон (зелёный/жёлтый/красный) или графической шкалы расстояния. Аудиосигналы радара дублируются при сокращении дистанции, обеспечивая двойное предупреждение. Такая комбинация критична для парковки у низких бордюров, тонких столбиков или при движении задним ходом к стене с точностью до сантиметров.

Принципы совместной работы и типичные неисправности

• Синхронизация устройств: Камера и парктроник подключаются к общему блоку управления через CAN-шину или отдельные провода. Ошибки коммутации вызывают рассинхронизацию – например, изображение с камеры появляется без звуковых сигналов радара.
• Распространённые сбои:
  1. Искажение картинки камеры (грязь, повреждение кабеля) при рабочем парктронике
  2. Ложные срабатывания датчиков из-за электромагнитных помех от камеры
  3. Отсутствие разметки расстояния на экране при активации задней передачи

Проблема	Диагностика	Решение
Отсутствие изображения при срабатывании парктроника	Проверка питания камеры, целостности видеоразъёма	Замена кабеля, перепрошивка головного устройства
Сигналы радара не отображаются на экране	Тестирование CAN-подключения, диагностика блока управления	Калибровка датчиков, обновление ПО

Калибровка системы обязательна после замены датчиков или камеры. Точки монтажа должны соответствовать заводским параметрам – смещение камеры всего на 5-10° искажает разметку на экране, вызывая расхождения между видео и данными радара. Для комплексной диагностики используют сканеры, считывающие коды ошибок из памяти блока парковки и видеомодуля.

Самодиагностика современной системы парковки при запуске

Современные парковочные радары при включении зажигания автоматически запускают процедуру самодиагностики. Электронный блок управления (ЭБУ) последовательно проверяет целостность электрических цепей, работоспособность ультразвуковых датчиков и корректность работы внутренних компонентов системы. Это позволяет выявить неисправности до начала эксплуатации парктроника.

Визуальным подтверждением успешного прохождения теста служит кратковременная индикация на приборной панели (обычно 0.5-2 секунды) и характерный звуковой сигнал – один короткий «пик». Отсутствие этой последовательности или появление непрерывного писка/мигания индикатора указывает на обнаруженную ошибку. Система может автоматически деактивировать неисправные датчики для частичной работоспособности.

Ключевые этапы самопроверки

• Тест питания: контроль напряжения в цепи (стандартные значения 9-16V).
• Проверка датчиков: поочередная отправка тестовых импульсов и анализ отклика.
• Диагностика проводки: выявление обрывов или КЗ в соединениях ЭБУ-датчики.
• Валидация ПО: верификация контрольных сумм прошивки.
• Калибровка: автоматическая настройка чувствительности сенсоров.

При обнаружении сбоя система формирует DTC-код (Diagnostic Trouble Code), сохраняемый в памяти ЭБУ. Для расшифровки требуется подключение диагностического сканера через OBD-II разъём. Типовые ошибки включают:

1. «Open Circuit» – обрыв провода к датчику.
2. «Short to Ground» – короткое замыкание на массу.
3. «Sensor Failure» – механическое повреждение сенсора.
4. «ECU Malfunction» – внутренняя ошибка блока управления.

Непрерывный писк при запуске чаще всего свидетельствует о критической неисправности: залипании реле, программном сбое ЭБУ или одновременном выходе из строя нескольких датчиков. В таких случаях требуется углубленная диагностика с измерением сопротивления цепи и проверкой осциллографом сигналов сенсоров.

Список источников

При подготовке материалов об устройстве парковочных радаров и диагностике их неисправностей использовались специализированные технические руководства и отраслевые публикации. Эти источники содержат детализированные схемы работы электронных компонентов систем парковки и методики поиска типовых неполадок.

Особое внимание уделялось практическим пособиям по автомобильной электронике и инженерным исследованиям в области ультразвуковых датчиков. Все указанные материалы доступны в печатных изданиях или электронных библиотеках технической литературы.

• Автомобильные парковочные системы: принципы работы и обслуживание - И. Петров, изд. "Транспортные технологии", 2021 г.
• Глава "Диагностика электронных помощников водителя" из практикума Современные автомобильные системы безопасности под ред. К. Семенова
• Технический бюллетень №47 "Типовые неисправности ультразвуковых датчиков" (НАМИ, 2022)
• Учебное пособие "Автомобильная электроника" (М. Козлов, раздел "Устройство парктроников", 2020)
• Сборник статей "Электронные системы автомобиля": материалы конференции AUTOTECH, том 3
• Руководство по ремонту LADA Vesta/XRAY (официальное издание АВТОВАЗ, модуль "Парковочный ассистент")
• Монография "Ультразвуковые измерительные системы в транспорте" (В. Никитин, изд. "Машиностроение")

Видео: Пищит постоянно парктроник ?! решение простое


• Как снять блокировку с магнитолы Форд Фокус 2 своими руками - подробная инструкция

• Шторки на лобовое стекло - защита от солнца и жары в авто

• G-сенсор в видеорегистраторе - назначение и функции
