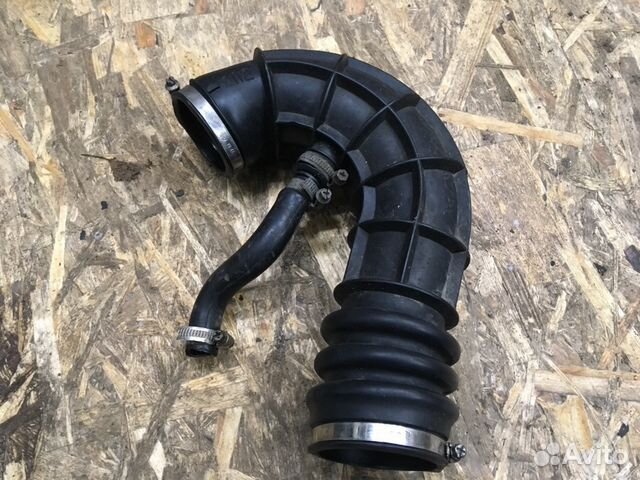

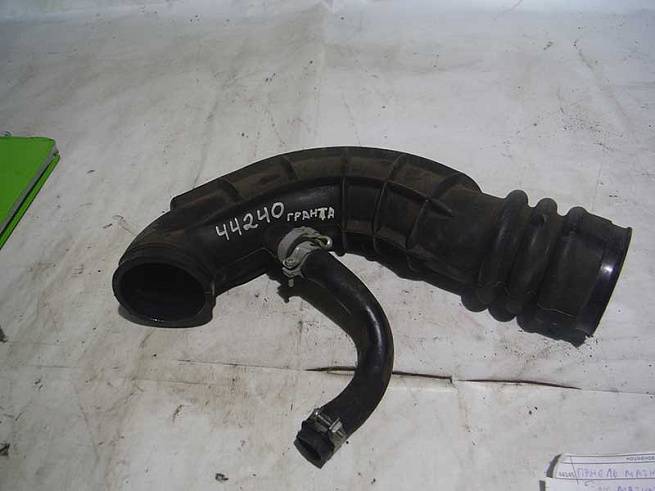

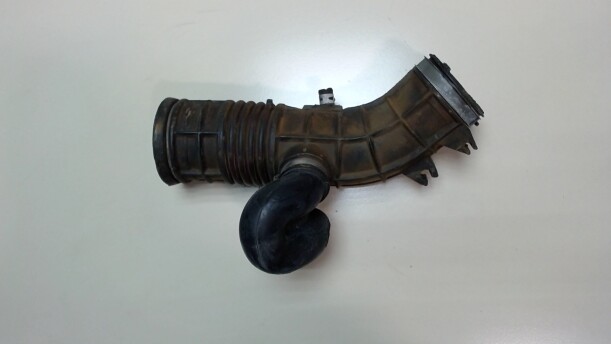

Патрубок воздушного фильтра - скрытый защитник двигателя

Статья обновлена: 18.08.2025

Патрубок воздушного фильтра соединяет корпус фильтра с впускным коллектором двигателя, обеспечивая герметичность системы подачи воздуха.

Эта деталь защищает мотор от попадания абразивных частиц и поддерживает точное соотношение воздушно-топливной смеси.

Нарушение целостности патрубка вызывает подсос нефильтрованного воздуха, что приводит к ускоренному износу цилиндропоршневой группы и сбоям в работе двигателя.

Основные материалы изготовления: резина vs пластик

Патрубок воздушного фильтра подвергается постоянным нагрузкам: вибрациям двигателя, перепадам температур, воздействию масел и топливных паров. От выбора материала напрямую зависит его герметичность, долговечность и способность гасить колебания.

Производители используют два основных материала: термостойкую резину (чаще EPDM) и инженерные пластики (полипропилен, полиамид). Каждый вариант имеет принципиальные отличия в эксплуатационных характеристиках, влияющих на работу узла.

Ключевые отличия материалов

Характеристика	Резина (EPDM)	Пластик
Гибкость и вибростойкость	Высокая эластичность, эффективно гасит вибрации двигателя	Жёсткая конструкция, требует виброкомпенсаторов
Герметичность	Плотное прилегание к фланцам без дополнительных уплотнений	Необходимы резиновые прокладки или герметики
Температурный диапазон	Устойчива к -40°C...+150°C, не трескается на морозе	Хрупкость при -30°C, риск деформации выше +110°C
Химическая стойкость	Не повреждается маслами, тосолом, озоном	Восприимчив к агрессивным химреагентам
Износ и срок службы	Стареет от УФ-излучения, возможны микротрещины	Устойчив к старению, но ломается при ударном воздействии

Резиновые патрубки выигрывают в условиях: сильных вибраций, экстремальных температур и необходимости пассивного демпфирования. Их эластичность компенсирует смещения элементов в подкапотном пространстве.

Пластиковые аналоги применяются для: снижения веса, сложных форм (например, интегрированных датчиков) и бюджетных решений. Жёсткость конструкции требует точной установки во избежание напряжений.

Конструкция гофрированной части для гибкости

Гофрированная секция патрубка воздушного фильтра изготавливается методом вакуумной или пневмоформки из термостойкой резины (EPDM, силикон) или пластика. Она состоит из чередующихся колец-выступов и впадин, образующих гибкую "гармошку". Толщина стенки строго контролируется для баланса эластичности и прочности – обычно в диапазоне 2-5 мм.

Количество рёбер жёсткости и глубина складок варьируются в зависимости от модели двигателя: для сложных трасс монтажа применяют частую мелкую гофру (до 15 рёбер), в простых схемах – редкую и глубокую (5-8 рёбер). Каждая складка позволяет отклоняться на 7-12° от оси, обеспечивая суммарный угол изгиба до 30° без деформации.

Ключевые функции гофры

Компенсация вибраций: гасит колебания двигателя до 15 Гц, предотвращая передачу нагрузок на корпус фильтра.
Сборка/демонтаж: упрощает монтаж в стеснённых условиях благодаря сжатию/растяжению на 10-15% от длины.
Термоадаптация: сохраняет герметичность при температурном расширении соседних металлических элементов (диапазон: -40°C...+120°C).

Внутренняя поверхность гофры всегда гладкая для минимизации сопротивления воздушному потоку. Наружные рёбра усиливают армирующей нитью (полиэстер, стекловолокно), что исключает сплющивание при изгибе. Для критичных мест соединения с дроссельным узлом интегрируют стальные кольца-вставки, предотвращающие пережим хомутами.

Параметр	Типовое значение	Назначение
Радиус изгиба	≥ 1.5D патрубка	Исключение турбулентности потока
Сопротивление деформации	3-7 кгс/см²	Сохранение формы при разряжении
Коэффициент растяжения	1.2-1.4	Запас для демонтажных работ

Принцип работы в системе впуска воздуха

Патрубок воздушного фильтра служит герметичным каналом, соединяющим корпус воздушного фильтра с дроссельным узлом двигателя. Его основная задача – обеспечить беспрепятственное и контролируемое поступление очищенного воздуха от фильтра к впускному коллектору.

После прохождения через воздушный фильтр, где удаляются пыль и абразивные частицы, воздух направляется по патрубку. Форма и внутренняя поверхность патрубка спроектированы так, чтобы минимизировать сопротивление потоку и предотвращать завихрения, которые могли бы нарушить точность измерения массового расхода воздуха (ДМРВ или МАФ-сенсором), если он установлен на этом участке.

Ключевые функции патрубка в работе системы

Патрубок выполняет несколько критически важных функций в процессе впуска:

Герметизация тракта: Исключает подсос нефильтрованного воздуха, защищая двигатель от загрязнений.
Стабилизация потока: Обеспечивает ламинарное (плавное, без турбулентности) движение воздуха к дроссельной заслонке.
Защита датчиков: Создает оптимальные условия для точной работы датчиков (ДМРВ/МАФ, датчика температуры впускного воздуха), часто монтируемых непосредственно на нем.
Термостойкость: Сохраняет форму и целостность под воздействием тепла от двигателя и горячего воздуха из системы рециркуляции отработавших газов (EGR).

Нарушение целостности патрубка (трещины, разрывы, неплотное соединение) приводит к серьезным проблемам:

Подсос неочищенного воздуха: Пыль и грязь попадают в цилиндры, вызывая ускоренный износ.
Некорректные показания датчиков: Блок управления двигателем (ЭБУ) получает неверные данные о количестве поступающего воздуха.
Нарушение топливно-воздушной смеси: ЭБУ не может правильно рассчитать необходимое количество топлива.

Последствия повреждения патрубка для двигателя:

Симптом	Причина	Возможный ущерб
Плавающие обороты холостого хода	Подсос воздуха, ошибки ЭБУ	Нестабильная работа, повышенный расход топлива
Потеря мощности, рывки	Обеднение смеси из-за избытка неучтенного воздуха	Перегрев, детонация, повреждение поршней/клапанов
Черный дым из выхлопа	Обогащение смеси (при некоторых типах неисправностей ДМРВ)	Загрязнение свечей, катализатора, повышенный износ

Роль в защите двигателя от абразивных частиц

Патрубок герметично соединяет воздухозаборник с корпусом воздушного фильтра, формируя единственный контролируемый канал для входящего воздуха. Эта конструкция исключает подсос нефильтрованного воздуха через щели или непредусмотренные отверстия, направляя весь поток строго через фильтрующий элемент.

Любое нарушение целостности патрубка – трещины, разрывы или неплотное соединение – создаёт опасные "лазейки" для абразивных частиц (пыль, песок, грязь). Они мгновенно попадают во впускной тракт, минуя фильтр, и действуют как абразивный материал на критически важные компоненты двигателя.

Последствия проникновения абразива

Твёрдые частицы, проскочившие через повреждённый патрубок, вызывают катастрофический износ:

Цилиндры и поршневые кольца: Истирание зеркала цилиндров, задиры, потеря компрессии.
Подшипники турбокомпрессора (при наличии): Разрушение сверхточных подшипников вала турбины.
Клапаны и седла клапанов: Эрозия рабочих поверхностей, нарушение герметичности.

Качественный патрубок, сохраняющий герметичность на всём протяжении, выступает первой линией обороны. Он обеспечивает, что весь воздух, без исключений, проходит очистку в фильтре, где частицы задерживаются фильтрующей бумагой или иным материалом. Регулярный осмотр патрубка на предмет трещин, размягчения, потери эластичности или неплотного прилегания к фланцам – обязательная процедура для предотвращения ускоренного износа двигателя и дорогостоящего ремонта.

Влияние на качество топливовоздушной смеси

Патрубок воздушного фильтра непосредственно определяет объем и скорость потока воздуха, поступающего во впускной коллектор двигателя. Любые деформации, трещины или неплотности в этом элементе нарушают расчетное соотношение воздуха к топливу, заданное электронным блоком управления.

Нарушение герметичности приводит к подсосу неучтенного воздуха, обедняющего смесь. Это вызывает перебои в работе: падение мощности, детонацию, неустойчивые обороты холостого хода. С другой стороны, засорение патрубка или его сужение ограничивает воздушный поток, формируя переобогащенную смесь с характерными последствиями: повышенный расход топлива, черный дым из выхлопа, нагар на свечах зажигания.

Ключевые последствия дефектов патрубка

Обеднение смеси (при разгерметизации):
- Перегрев камер сгорания
- Провалы при резком ускорении
- Увеличение выбросов оксидов азота (NOx)
Переобогащение смеси (при засорах/деформациях):
- Загрязнение топливных форсунок и клапанов
- Неполное сгорание топлива
- Ускоренное образование нагара в цилиндрах

Стабильность геометрии внутренней поверхности патрубка критична для ламинарного потока воздуха. Вмятины или отслоения материала создают турбулентность, искажающую показания датчика массового расхода воздуха (ДМРВ) или датчика абсолютного давления (ДАД). Ложные сигналы этих сенсоров провоцируют некорректный впрыск топлива.

Тип повреждения патрубка	Влияние на смесь	Типовые симптомы
Разрыв, трещина	Обеднение	Плавание оборотов, хлопки во впуске
Засорение пылью/маслом	Переобогащение	Тусклый запах бензина, вялый разгон
Деформация (вмятины)	Нестабильность состава	Рывки на переходных режимах

Типы соединений: хомуты и фланцы

Для герметичного крепления патрубка воздушного фильтра к впускному коллектору и корпусу фильтра применяются два основных типа соединений: хомутовые и фланцевые. От их надежности напрямую зависит отсутствие подсоса нефильтрованного воздуха, который вызывает ускоренный износ цилиндропоршневой группы.

Хомутовые соединения используют металлические или пластиковые стяжки, обжимающие резиновый патрубок на жесткой трубе. Фланцевые соединения предполагают крепление через плоские монтажные пластины с уплотнительной прокладкой, стянутые болтами. Оба типа имеют свои сферы применения и эксплуатационные особенности.

Сравнение характеристик

Параметр	Хомут	Фланец
Герметичность	Зависит от силы затяжки	Стабильная (через прокладку)
Вибрационная стойкость	Требует контроля натяжения	Высокая
Типовое применение	Гибкие воздуховоды	Жесткие элементы впуска

Ключевые преимущества хомутов:

Быстрый монтаж/демонтаж без инструментов (на резьбовых типах)
Компенсация небольших смещений компонентов
Низкая стоимость и унификация размеров

Преимущества фланцев:

Равномерное распределение нагрузки по периметру
Невосприимчивость к температурным деформациям
Возможность создания сложных форм соединений

Важно: При замене патрубка обязательно проверять состояние хомутов и фланцевых прокладок – их износ вызывает критичные утечки воздуха.

Термостойкие требования к материалу

Патрубок воздушного фильтра постоянно подвергается воздействию высоких температур от двигателя, выхлопного коллектора и окружающего подкапотного пространства. В пиковых режимах температура в зоне его расположения может достигать 130-150°C, а вблизи турбокомпрессоров – свыше 200°C. Несоответствие материала этим условиям приводит к необратимой деформации, растрескиванию или оплавлению поверхности.

Критически важно, чтобы материал сохранял структурную целостность и герметичность во всем рабочем диапазоне температур. Потеря жесткости вызывает провисание патрубка, нарушая геометрию воздуховода и создавая точки напряжения. Трещины или разрывы приводят к подсосу нефильтрованного воздуха, содержащего абразивные частицы пыли, что вызывает ускоренный износ цилиндропоршневой группы и нарушение топливно-воздушных смесей.

Ключевые характеристики материалов

Термостабильность: Сохранение механических свойств при циклических нагревах/охлаждениях
Коэффициент теплового расширения: Минимизация деформаций при температурных перепадах
Окислительная стойкость: Устойчивость к воздействию горячего масляного тумана и агрессивных газов

Материал	Диапазон рабочих температур	Особенности
Специальные термопласты (PPA, PPS)	-40°C до +180°C	Оптимальное сочетание прочности и термостойкости для серийных авто
Силиконовые композиты	-60°C до +230°C	Гибкость, устойчивость к вибрациям, применение в тюнинге и дизельных ДВС
Алюминиевые сплавы	До +300°C	Максимальная теплостойкость, но повышенный вес и риск конденсатообразования

Производители проводят ускоренные ресурсные испытания с многократными термическими циклами, имитирующими экстремальные условия эксплуатации. Отказоустойчивость материала напрямую влияет на интервал замены патрубка: термостойкие композиты служат 120-150 тыс. км, тогда как дешевый термопласт может потребовать замены уже через 60 тыс. км.

Симптомы трещин на патрубке воздуховода

Появление трещин на патрубке воздушного фильтра нарушает герметичность системы впуска, что приводит к проникновению нефильтрованного воздуха с пылью и грязью. Это вызывает дисбаланс в топливно-воздушной смеси, поскольку электронный блок управления двигателем (ЭБУ) получает неверные данные от датчиков.

Основным признаком повреждения становится резкое ухудшение работы двигателя. Нарушение целостности патрубка провоцирует подсос лишнего воздуха после датчика массового расхода воздуха (ДМРВ), что искажает расчеты ЭБУ при формировании смеси.

Характерные признаки неисправности

Плавающие обороты холостого хода – стрелка тахометра хаотично меняет положение
Трудный запуск двигателя, особенно при низких температурах
Провалы мощности при резком нажатии педали газа
Увеличенный расход топлива (до 15-20%)
Загорание индикатора Check Engine с ошибками по обедненной смеси

При визуальном осмотре следует обратить внимание на следы масляных подтеков в местах соединений, деформацию резины или расслоение материала. Характерный свист или шипение при работе на холостом ходу также указывает на разгерметизацию впускного тракта.

Степень повреждения	Последствия для двигателя
Микротрещины	Незначительное падение мощности, легкие вибрации
Сквозные разрывы	Риск гидроудара (при езде по лужам), загрязнение цилиндров абразивом

Диагностика разрывов визуальным осмотром

Тщательный визуальный контроль патрубка – обязательный этап при поиске повреждений. Начинайте осмотр при выключенном двигателе, используя фонарь для качественного освещения внутренних и наружных поверхностей элемента. Особое внимание уделите зонам изгибов, участкам контакта с хомутами и местам стыковки с корпусом воздушного фильтра или дроссельным узлом.

Проверяйте резиновые или силиконовые поверхности на наличие:

Трещин (особенно микроскопических, выявляемых при аккуратном сжатии патрубка)
Разрывов (явных сквозных повреждений стенки)
Расслоений материала (вздутий, отслоений внутреннего слоя)
Потертостей до дыр (от трения о другие элементы подкапотного пространства)
Следов масляных подтеков (указывающих на возможное размягчение и деградацию резины)
Деформаций (сплющивания, перегибов, нарушающих нормальное сечение канала)

Дополнительные признаки и процедуры

Помимо явных дефектов, ищите косвенные свидетельства проблем. Обработайте подозрительные места очистителем карбюратора: появление пузырей или липкость материала сигнализируют о старении резины. Запустите двигатель и прислушайтесь – характерный шипящий звук рядом с патрубком часто указывает на подсос воздуха через трещину. Проверьте надежность посадки патрубка на штуцерах и затяжку хомутов – неплотности имитируют симптомы разрыва.

Тип дефекта	Визуальный признак	Риск при эксплуатации
Сквозная трещина	Тонкая темная линия, возможно с расхождением краев	Высокий (неконтролируемый подсос грязного воздуха)
Расслоение стенки	Вздутие, "пузырь" на поверхности	Средний (риск внезапного разрыва под нагрузкой)
Глубокие потертости	Истончение материала, изменение текстуры	Средний (возможен скорый пробой)
Размягчение резины	Липкость, следы масла, деформация от пальца	Высокий (потеря формы, плохая герметизация)

Обнаружение любых из перечисленных дефектов требует замены патрубка. Даже мелкие трещины прогрессируют быстро из-за вибраций и перепадов температур, приводя к нарушению состава топливно-воздушной смеси, ошибкам двигателя и повышенному износу цилиндропоршневой группы.

Последствия подсоса нефильтрованного воздуха

Попадание нефильтрованного воздуха в обход воздушного фильтра создает прямую угрозу для двигателя. Мельчайшие абразивные частицы (пыль, песок, сажа) проникают в камеру сгорания и цилиндропоршневую группу, действуя как абразивный материал. Это приводит к прогрессирующему износу критически важных компонентов силового агрегата даже при кратковременном воздействии.

Нарушение герметичности патрубка или соединений вызывает дисбаланс воздушно-топливной смеси. Датчики массового расхода воздуха (ДМРВ) и кислорода (лямбда-зонд) получают некорректные данные о поступающем воздухе, что провоцирует сбои в работе электронного блока управления двигателем (ЭБУ). Система впрыска начинает подавать топливо в пропорциях, не соответствующих реальным условиям работы.

Ключевые негативные эффекты:

Ускоренный износ цилиндров и поршневых колец – абразивные частицы оставляют задиры на зеркале цилиндров, снижая компрессию.
Повреждение турбокомпрессора – пыль разрушает лопатки турбины при высоких оборотах (до 200 000 об/мин).
Загрязнение датчиков – покрытие чувствительных элементов ДМРВ и лямбда-зондов ведет к искажению показателей.

Эксплуатационные симптомы проявляются незамедлительно:

Неустойчивая работа на холостом ходу (плавающие обороты, вибрации)
Падение мощности и приемистости двигателя
Увеличенный расход топлива (до 15-20%)
Характерный свист или шипение в зоне патрубка
Появление ошибок ЭБУ: P0171 (обедненная смесь), P0101 (некорректный сигнал ДМРВ)

Компонент	Последствие загрязнения	Ремонтное воздействие
Поршневые кольца	Потеря упругости, залегание	Капитальный ремонт ДВС
Турбина	Разрушение крыльчатки, люфт вала	Замена турбокомпрессора
Клапаны	Эрозия седел, прогар тарелок	Регулировка/замена ГРМ

Долгосрочный эффект выражается в сокращении ресурса двигателя на 30-50%. Критическое накопление абразива вызывает заклинивание поршней, деформацию шатунов и необходимость полной замены силового агрегата. Стоимость восстановления в таком случае превышает цену регулярной профилактики патрубка и воздушного фильтра в десятки раз.

Признаки износа уплотнительных поверхностей

Трещины или потертости на резиновых уплотнителях нарушают герметичность соединения патрубка с корпусом воздушного фильтра. Это приводит к подсосу нефильтрованного воздуха, содержащего абразивные частицы пыли.

Деформация или утрата эластичности уплотнительных колец вызывает вибрацию и смещение патрубка во время работы двигателя. Постепенно образуются зазоры, через которые проникает загрязненный воздух.

Ключевые индикаторы проблем

Визуальные признаки:

Масляные подтеки в местах стыковки патрубка
Видимые разрывы, расслоение или твердость резиновых уплотнений
Следы истирания на посадочных фланцах

Эксплуатационные симптомы:

Повышенный шум впуска (шипение/свист)
Неустойчивые обороты холостого хода
Рост расхода топлива и ошибки по обедненной смеси

Последствия игнорирования:

Проблема	Результат
Проникновение абразивов	Ускоренный износ цилиндропоршневой группы
Нарушение топливных расчетов	Потеря мощности и перегрев клапанов

Шумы при работе как индикатор повреждений

Нехарактерные звуки из зоны воздушного фильтра часто служат первым признаком нарушения целостности патрубка или его соединений. Свист, шипение или приглушенный рев на впуске указывают на подсос нефильтрованного воздуха через трещины, разрывы или неплотные стыки.

Интенсивность и характер шума зависят от степени повреждения и режима работы двигателя: свист обычно слышен на холостых оборотах, тогда как шипение или воющий звук усиливаются под нагрузкой при резком открытии дросселя. Игнорирование этих сигналов ведет к ускоренному износу ЦПГ и турбокомпрессора из-за абразивного воздействия пыли.

Характеристики шумов и связанные неисправности

Высокочастотный свист: Микротрещины в гофре, ослабление хомутов на впускном коллекторе.
Шипение/«Пшиканье»: Разгерметизация фланца соединения с корпусом фильтра, повреждение уплотнительной резинки.
Глухой рев: Крупный разрыв или отсоединение нижней части патрубка перед дроссельной заслонкой.

Режим работы	Типичный шум	Риск последствий
Холостой ход	Прерывистый свист	Загрязнение ДМРВ, пропуски зажигания
Разгон (высокая нагрузка)	Нарастающий вой	Задиры цилиндров, повреждение лопаток турбины
Перегазовка	Короткое «пшиканье»	Обеднение топливной смеси, перегрев клапанов

Проверка герметичности мыльным раствором

Нанесите готовый мыльный раствор (смесь воды с жидким мылом или средством для мытья посуды) кистью на все соединения патрубка, места хомутов и участки с видимыми повреждениями. Особое внимание уделите стыкам с корпусом воздушного фильтра, дроссельным узлом и турбокомпрессором.

Запустите двигатель и дайте ему поработать на холостом ходу или попросите помощника кратковременно повысить обороты. Внимательно наблюдайте за обработанными зонами при работающем моторе. Образование пузырей в любом месте четко укажет на точку разгерметизации.

Интерпретация результатов и действия

Обнаружение пузырей свидетельствует о подсосе нефильтрованного воздуха. Немедленно заглушите двигатель. Затяните ослабленные хомуты ключом, соблюдая момент затяжки. При повреждении патрубка (трещины, разрывы) или деформации посадочных фланцев – замените деталь.

Важные замечания:

Используйте густой раствор – он лучше держится и образует стабильные пузыри.
Проверяйте все соединения по всей окружности.
Не игнорируйте мелкие пузырьки – даже незначительный подсос нарушает работу ДВС.

Ошибки ЭБУ при нарушении целостности патрубка воздушного фильтра

Нарушение герметичности патрубка воздушного фильтра провоцирует подсос неучтенного воздуха, минуя датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД). ЭБУ двигателя, получая искаженные данные о реальном объеме поступающего воздуха, неспособен корректно рассчитать оптимальное соотношение топливно-воздушной смеси.

Дисбаланс между фактическим количеством кислорода и ожидаемыми показателями датчиков приводит к некорректному дозированию топлива форсунками. Это вызывает системные сбои в работе двигателя, которые ЭБУ фиксирует как ошибки, сохраняя их в памяти в виде диагностических кодов неисправностей (DTC).

Типичные коды ошибок и их причины

Распространенные ошибки ЭБУ, связанные с разгерметизацией патрубка:

P0171 / P0174 (Слишком бедная смесь) - Избыток кислорода в выхлопе из-за излишнего воздуха.
P0101 / P0102 (Неисправность цепи ДМРВ) - Показания ДМРВ не соответствуют ожидаемым параметрам на холостом ходу или под нагрузкой.
P2279 (Подсос воздуха во впускном тракте) - Прямая индикация разгерметизации после ДМРВ/ДАД.
P0300 (Пропуски воспламенения) - Нестабильное сгорание обедненной смеси.

Ошибка	Последствие	Симптом
P0171/P0174	Переобеднение смеси	Потеря мощности, дергания
P0101/P0102	Некорректные данные ДМРВ	Плавающие обороты, глохнет
P2279	Подсос постороннего воздуха	Неустойчивый холостой ход
P0300	Пропуски зажигания	Вибрация, троение двигателя

Игнорирование этих ошибок вызывает каталитический нейтрализатор из-за перегрева от несгоревшего топлива. Диагностика требует проверки целостности патрубка, хомутов и соединений на впуске, а не только замены датчиков.

Снижение мощности двигателя из-за подсоса

Неплотное прилегание патрубка воздушного фильтра к впускному коллектору или корпусу дроссельной заслонки создает неконтролируемый подсос воздуха. Этот посторонний воздух не учитывается датчиком массового расхода воздуха (ДМРВ) или датчиком абсолютного давления (ДАД), что приводит к критическому нарушению в работе системы управления двигателем.

Электронный блок управления (ЭБУ), формируя топливоподачу на основе ошибочных данных о количестве поступающего воздуха, готовит топливовоздушную смесь с неправильной стехиометрией. В результате смесь становится чрезмерно обедненной – с недостаточным количеством топлива относительно реального объема воздуха в цилиндрах.

Последствия подсоса воздуха

Потеря мощности: Обедненная смесь сгорает медленнее и с меньшей эффективностью, резко снижая крутящий момент и отдачу двигателя.
Неустойчивая работа на холостом ходу: Обороты плавают или двигатель глохнет из-за нестабильного состава смеси.
Провалы при резком нажатии на педаль газа: Резкое увеличение неучтенного воздуха вызывает кратковременное критическое обеднение смеси.
Повышенный расход топлива: ЭБУ пытается компенсировать нехватку мощности увеличением подачи топлива.
Детонация: Обедненная смесь склонна к преждевременному взрывному сгоранию, разрушающему поршни и клапаны.
Ошибки в памяти ЭБУ: Регистрируются коды неисправностей, связанные с бедной смесью (например, P0171) или нестабильностью холостого хода.

Повреждения патрубка (трещины, разрывы) или ослабление хомутов крепления – основные причины подсоса. Для диагностики используют методы визуального осмотра, опрыскивания потенциальных мест утечки легковоспламеняющейся жидкостью (на работающем двигателе) или проверку дымогенератором. Своевременное устранение подсоса через патрубок – ключевое условие восстановления номинальной мощности и ресурса двигателя.

Повышенный расход топлива при утечках

Утечки неучтённого воздуха после датчика массового расхода воздуха (ДМРВ) нарушают расчётный баланс топливовоздушной смеси. Неизмеренный ДМРВ воздух попадает в цилиндры, создавая обеднённую смесь, что фиксируется датчиком кислорода.

Электронный блок управления (ЭБУ) двигателя, получая сигнал об обеднении, компенсирует дисбаланс увеличением времени впрыска форсунок. Это приводит к систематическому переобогащению смеси, хотя исходная проблема – избыток воздуха. Результат – рост потребления топлива на 10-25%.

Ключевые последствия утечек

Ошибочная коррекция топливоподачи: ЭБУ постоянно добавляет горючее для компенсации "лишнего" воздуха
Нарушение работы лямбда-регулирования: Датчик кислорода фиксирует некорректный состав выхлопа
Нарастание углеродистых отложений: Переобогащённая смесь вызывает закоксовывание свечей и клапанов

Типичные места разгерметизации: трещины в гофре патрубка, ослабленные хомуты соединений, повреждённые уплотнения дроссельного узла или впускного коллектора. Диагностика требует проверки дымогенератором или методами исключения.

Параметр	Норма	При утечке
Краткосрочная топливная коррекция	±5%	> +10%
Долгосрочная топливная коррекция	±3%	> +15%
Напряжение датчика кислорода	0.1-0.9V (цикл.)	Стабильно низкое

Неустойчивые обороты холостого хода

Патрубок воздушного фильтра обеспечивает герметичность тракта между фильтром и дроссельным узлом. При его повреждении (трещины, расслоение резины, ослабление хомутов) возникает подсос неучтенного воздуха, минуя датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (ДАД).

Электронный блок управления (ЭБУ), получая некорректные данные о реальном объеме поступающего воздуха, не может точно рассчитать необходимое количество топлива. Это приводит к обеднению топливно-воздушной смеси и хаотичным колебаниям оборотов холостого хода. Двигатель может дергаться, глохнуть или самопроизвольно повышать/снижать обороты.

Механизм влияния на холостой ход

Нарушение калибровки: Неучтенный воздух искажает показания датчиков расхода/давления.
Смещение стехиометрии: Соотношение "воздух-топливо" становится бедным (избыток воздуха).
Реакция ЭБУ: Контроллер пытается стабилизировать обороты резкими корректировками подачи топлива и угла опережения зажигания.
Обратная связь: Датчик положения коленвала (ДПКВ) фиксирует колебания скорости вращения, провоцируя новые коррекции ЭБУ – возникает "плавание" оборотов.

Диагностика требует проверки целостности патрубка (визуальный осмотр на трещины, отслоения), плотности посадки на штуцерах и состояния хомутов. Распространенный метод – распыление очистителя карбюратора на стыки при работающем двигателе: временная стабилизация оборотов укажет на место подсоса.

Загрязнение дроссельной заслонки как следствие

Патрубок воздушного фильтра, имеющий повреждения или неплотное соединение, пропускает нефильтрованный воздух с высоким содержанием пыли, масляных паров и частиц грязи. Этот загрязненный поток напрямую поступает к дроссельному узлу, минуя очистку фильтрующим элементом.

Постепенно твердые взвеси и масляные отложения накапливаются на поверхности дроссельной заслонки и стенках канала, формируя липкий налет. Особенно активно процесс происходит в системах с рециркуляцией картерных газов (EGR), где к пыли добавляются продукты сгорания топлива.

Основные последствия загрязнения

Нарушение подвижности заслонки: Липкий налет увеличивает трение, мешая плавному открытию/закрытию.
Некорректный подсос воздуха: Заклинивание в приоткрытом положении создает неучтенный воздушный поток.
Сбои в работе датчиков: Загрязнение датчика положения дроссельной заслонки (ДПДЗ) искажает передачу данных в ЭБУ.

Эти факторы приводят к характерным симптомам: нестабильные обороты холостого хода, рывки при разгоне, повышенный расход топлива и потеря мощности. В запущенных случаях возможны ошибки по пропускам зажигания (P0300) и обеднению смеси (P0171).

Степень загрязнения	Влияние на двигатель
Легкая (тонкий налет)	Незначительные колебания холостого хода
Средняя (видимые отложения)	Затрудненный пуск, провалы при резком нажатии газа
Тяжелая (коркообразный слой)	Плавающие обороты, "троение", аварийный режим работы

Регулярная проверка герметичности патрубка и своевременная очистка дросселя (каждые 30-50 тыс. км) предотвращают эти проблемы. При обнаружении трещин или деформации патрубка необходима немедленная замена во избежание критического загрязнения узла.

Замена патрубка воздушного фильтра через каждые 50-60 тыс. км пробега

Регулярная замена патрубка воздушного фильтра каждые 50-60 тысяч километров пробега является обязательной процедурой для поддержания корректной работы двигателя. Этот интервал установлен производителями с учетом типичного срока службы резиновых или пластиковых элементов, теряющих эластичность и герметичность под воздействием температурных перепадов, вибраций и агрессивной среды моторного отсека.

Пренебрежение заменой приводит к критическим последствиям для силового агрегата. Нарушение целостности патрубка вызывает подсос нефильтрованного воздуха, содержащего абразивные частицы пыли, что вызывает ускоренный износ цилиндропоршневой группы и клапанов. Потеря герметичности в соединениях провоцирует сбои в работе датчика массового расхода воздуха (ДМРВ) и кислородных датчиков, приводя к следующим проблемам:

Основные последствия несвоевременной замены

Падение мощности двигателя из-за нарушения соотношения "топливо-воздух"
Увеличение расхода топлива на 5-15% по причине некорректных показаний датчиков
Неустойчивая работа на холостом ходу и провалы при разгоне
Попадание влаги в систему впуска при эксплуатации в дождливую погоду

Процедура замены требует минимальных временных затрат и включает:

Демонтаж старого патрубка с осмотром мест соединения на предмет трещин или деформаций
Очистку посадочных фланцев на корпусе воздушного фильтра и дроссельном узле
Установку нового оригинального или сертифицированного аналога
Проверку плотности прилегания всех хомутов

Стоимость нового патрубка существенно ниже ремонта двигателя, поврежденного из-за загрязнения. Рекомендуется приобретать детали с маркировкой OEM – неоригинальные изделия часто имеют несоответствующий диаметр или состав материала, что сокращает их ресурс.

Технология демонтажа изношенного патрубка

Перед началом работ убедитесь в наличии необходимых инструментов: крестовых и плоских отверток, комплекта рожковых ключей или головок, пассатижей, а также защитных перчаток. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Очистите зону вокруг патрубка от грязи и масляных пятен с помощью щетки и ветоши. Определите точки крепления и тип соединений (хомуты, болты, резиновые уплотнители), обратив внимание на возможные скрытые фиксаторы под декоративными кожухами.

Порядок выполнения работ

Ослабьте хомуты: с помощью отвертки или ключа ослабьте крепления на входном и выходном соединениях патрубка, провернув винты против часовой стрелки.
Отсоедините датчики: если к патрубку подключены датчики температуры воздуха или расходомер, аккуратно разъедините контактные колодки, нажав на фиксаторы.
Снимите крепежные элементы: выкрутите болты/гайки, фиксирующие кронштейны патрубка на блоке двигателя или кузовных элементах. Сохраните метизы для последующей установки.
Извлеките патрубок: вращательными движениями отсоедините гофрированные участки от фланцев воздушного фильтра и дроссельной заслонки, прилагая умеренное усилие.

При демонтаже избегайте резких рывков – деформированные резиновые уплотнители могут требовать дополнительного прогрева строительным феном. Если патрубок «прикипел», обработайте стыки проникающей смазкой за 10-15 минут до снятия.

Типовая проблема	Способ решения
Заклинившие болты кронштейнов	Обработка WD-40, прогрев горелкой
Поврежденные хомуты	Аккуратный срез кусачками
Растрескавшиеся уплотнения	Очистка посадочных мест от резиновой крошки

После извлечения осмотрите посадочные места на входном коллекторе и корпусе воздушного фильтра. Удалите остатки старого герметика, масляные отложения и следы коррозии металлической щеткой.

Очистка посадочных мест перед установкой

Перед монтажом нового патрубка воздушного фильтра критически важно тщательно очистить посадочные поверхности на корпусе воздушного фильтра и впускном коллекторе двигателя. Любые остатки старой прокладки, масляные пятна или частицы грязи нарушат герметичность соединения, что приведет к подсосу нефильтрованного воздуха.

Используйте пластиковый скребок или щетку с жесткой щетиной для удаления крупных загрязнений, избегая абразивных материалов, способных повредить алюминиевые или пластиковые поверхности. Обезжирьте зону контакта специальным очистителем (например, изопропиловым спиртом), удаляя остатки масла и мелкую пыль чистой ветошью без ворса.

Ключевые этапы обработки

Механическая очистка: Аккуратно соскоблите отвердевшие остатки прокладки, не допуская царапин на фланцах
Обезжиривание: Нанесите очиститель на обе поверхности (патрубка и коллектора), дождитесь испарения состава
Контроль качества: Убедитесь в отсутствии трещин, деформаций и инородных частиц перед установкой

Важно: Не используйте бензин или ацетон – они могут повредить резиновые уплотнители и пластиковые компоненты. Герметичность соединения напрямую влияет на защиту двигателя от абразивного износа.

Правила подбора диаметров соединений

Корректный подбор диаметра патрубка воздушного фильтра критически важен для обеспечения беспрепятственного прохождения требуемого объема воздуха к двигателю. Несоответствие сечения приводит к нарушению соотношения воздух/топливо, потере мощности и увеличению расхода горючего.

Основным ориентиром служит диаметр входного фланца дроссельного узла или расходомера воздуха (MAF-сенсора). Диаметр патрубка должен точно совпадать с этим размером на стыке для исключения турбулентности и потерь давления. Уменьшение сечения на любом участке тракта создает сопротивление потоку.

Ключевые принципы выбора

При замене или модернизации элемента руководствуйтесь следующими правилами:

Замер базовых параметров: Используйте штангенциркуль для точного определения диаметра посадочного места на корпусе воздушного фильтра и впускного коллектора/расходомера.
Сохранение исходного сечения: Диаметр нового патрубка должен полностью соответствовать штатным размерам на обоих концах соединения. Увеличение возможно только при комплексном тюнинге впуска.
Учет гибкости материала: Для резиновых или силиконовых элементов допускается отклонение ±3 мм за счет эластичности, но жесткие пластиковые патрубки требуют абсолютного совпадения.
Контроль геометрии: Избегайте резких изгибов более 90°. Каждый поворот сокращает эффективное сечение и создает зоны обратного потока.

Последствия ошибки	Слишком малый диаметр	Слишком большой диаметр
Влияние на двигатель	Обогащение смеси, перегрев, детонация	Снижение скорости потока, ошибки ДМРВ
Эксплуатационные проблемы	Падение тяги на высоких оборотах	Завихрения воздуха, плавающие холостые обороты

Проверяйте герметичность соединений после установки: подсос нефильтрованного воздуха вызывает абразивный износ цилиндров. Для гофрированных патрубков внутренний диаметр рассчитывайте по минимальному сечению в складках.

Тип хомута	Контрольный признак правильной затяжки
Винтовой (червячный)	Выступ резьбового язычка на 1-2 зубца за прорезь
Пружинный (wire clamp)	Полное закрытие замка без видимого зазора

Обработка уплотнений силиконовой смазкой

Резиновые уплотнения патрубка со временем теряют эластичность из-за температурных перепадов, воздействия масел и агрессивных сред. Это приводит к появлению зазоров между соединениями, через которые в двигатель проникает нефильтрованный воздух, содержащий абразивные частицы пыли.

Силиконовая смазка глубоко проникает в структуру резины, восстанавливая её гибкость и предотвращая растрескивание. Она создаёт тонкий защитный слой, отталкивающий влагу и грязь, сохраняя герметичность воздушного тракта при вибрациях и деформациях патрубка.

Технология нанесения

Очистить уплотнительные поверхности патрубка от пыли и масляных следов специальным обезжиривателем
Равномерно нанести смазку кистью или аэрозолем на резиновые кромки
Удалить излишки материала чистой ветошью через 5-7 минут
Обеспечить полимеризацию состава в течение 20 минут перед сборкой

Критические ошибки: применение смазок на нефтяной основе вызывает разбухание резины, а WD-40 вымывает пластификаторы, ускоряя старение уплотнителей. Только нейтральные силиконовые составы гарантируют совместимость с резиновыми смесями.

Периодичность обработки	Эффект	Риски при игнорировании
Каждые 20 000 км	Сохранение эластичности на 80%	Деформация посадочных фланцев
При каждой замене фильтра	Предотвращение задиров при монтаже	Нарушение геометрии магистрали

Важно: обработке подлежат все контактные зоны - от фланца воздухозаборника до интеркулера. Особое внимание уделяется гофрированным участкам, где скапливаются микротрещины. Регулярное обслуживание уплотнений снижает риск подсоса воздуха на 95% и увеличивает ресурс поршневой группы.

Армированные патрубки для тюнинга

Армированные патрубки воздушного тракта – ключевое решение для модернизированных двигателей, где стандартные резиновые элементы не справляются с возросшими нагрузками. Их многослойная конструкция сочетает гибкую основу из силикона или термостойкой резины с прочным текстильным или металлическим каркасом, предотвращающим деформацию под вакуумом или давлением.

При форсировании мотора критически важно исключить схлопывание или разрыв патрубков на высоких оборотах, что гарантирует стабильный воздушный поток. Армирование минимизирует растяжение и вибрации, сохраняя точную геометрию воздуховода даже при экстремальном температурном диапазоне от -50°C до +200°C, характерном для турбированных систем.

Преимущества армированных патрубков в тюнинге

Повышенная надёжность: Нити корда (лавсан, арамид или стекловолокно) блокируют растяжение и сжатие, продлевая ресурс.
Контроль воздушного потока: Жёсткие стенки исключают локальные сужения, улучшая наполнение цилиндров.
Термостойкость: Специальные составы материалов устойчивы к раскалённому воздуху от турбин и интеркулеров.

При выборе обращайте внимание на совместимость с креплениями штатного воздушного фильтра и дроссельного узла. Некорректный монтаж провоцирует подсос нефильтрованного воздуха, ускоряющий износ двигателя.

Параметр	Штатный патрубок	Армированная версия
Рабочее давление	До 0.5 Бар	До 3 Бар
Температурный диапазон	-30°C...+120°C	-50°C...+200°C
Сопротивление деформации	Высокое	Минимальное

Для турбо-двигателей обязательны патрубки с дополнительным внутренним армированием, препятствующим схлопыванию при резком закрытии дросселя. Цветовые решения (синий, красный, чёрный) позволяют интегрировать деталь в визуальную концепцию подкапотного пространства без ущерба функциональности.

Сравнение OEM и аналоговых комплектующих

Главное различие между OEM-патрубками и аналогами заключается в контроле качества и точности изготовления. Оригинальные детали производятся по спецификациям автоконцерна, с соблюдением допусков и использованием материалов, прошедших длительные испытания на вибрацию, перепады температур и химическую стойкость. Аналоги часто экономят на сырье и технологиях, что может привести к отклонениям в геометрии или снижению ресурса.

Ключевым риском неоригинальных патрубков является нарушение герметичности тракта. Даже незначительные зазоры или микротрещины пропускают нефильтрованный воздух с абразивными частицами, вызывая ускоренный износ цилиндропоршневой группы. OEM-детали гарантируют точное соответствие посадочным местам и фланцам, тогда как аналоги нередко требуют подгонки, увеличивая риск подсоса.

Факторы выбора

Ресурс: OEM служит 5+ лет, аналоги – 1-3 года
Соответствие: Оригиналы имеют сертификацию ISO/TS 16949, аналоги – только декларации
Безопасность: Только OEM гарантирует сохранение заводских параметров воздушного потока

Критерий	OEM	Аналог
Материал	Термостойкий армированный каучук	Резина/пластик смешанного состава
Герметичность стыков	100% при штатной установке	Требует проверки герметиком
Деформация при нагреве	Исключена до +140°C	Риск размягчения от +90°C

Экономия на аналогах оправдана только для старых авто с минимальным остаточным ресурсом. Для современных двигателей с высокоточной топливной аппаратурой и турбонаддувом отклонение состава воздушного потока даже на 3-5% провоцирует ошибки ЭБУ и снижение КПД. Экспертные стендовые тесты Volkswagen Group демонстрируют до 12% потери мощности при использовании несертифицированных патрубков.

Особенности формы для поперечного расположения ДВС

При поперечном расположении силового агрегата пространство в подкапотном отсеке существенно ограничено, особенно в зоне между двигателем и крылом. Это требует от патрубка воздушного фильтра сложной геометрии с многочисленными изгибами и изменениями сечения. Основная задача – обеспечить плавный подвод очищенного воздуха к дроссельному узлу или турбокомпрессору, обходя препятствия вроде аккумуляторной батареи, элементов подвески или кузовных усилителей.

Форма патрубка часто приобретает S-образный или спиралевидный вид для компенсации смещения воздухозаборника относительно впускного коллектора. Усиливаются требования к герметичности всех соединений и жесткости конструкции – вибрации двигателя и температурные деформации создают значительные нагрузки. Дополнительные ребра жесткости или локальные утолщения материала становятся обязательными элементами конструкции.

Ключевые особенности конструкции

Компактная изогнутая форма: Огибает элементы подкапотного пространства (радиатор, бачок ГУР, кронштейны) с минимальным радиусом изгибов для сохранения пропускной способности.
Специфичная ориентация фланцев: Фланец соединения с корпусом фильтра часто повернут на 90° или более относительно фланца на двигателе для стыковки с деталями, расположенными в разных плоскостях.
Встроенные элементы: Наличие отводов для шланга системы вентиляции картера (PCV), датчика массового расхода воздуха (ДМРВ) или клапана рециркуляции отработавших газов (EGR), интегрированных непосредственно в корпус патрубка.
Материалы с памятью формы: Широкое применение термостойких композитных пластиков или силикона, способных восстанавливать форму после локальных деформаций от вибрации или случайного сдавливания.

Фактор влияния	Конструктивное решение в патрубке
Ограниченная длина моторного отсека по ширине	Смещение оси впуска параллельно коленвалу, использование "скрученных" участков
Тепловое воздействие от выпускного коллектора	Применение теплоотражающих экранов на поверхности или выбор материалов с низкой теплопроводностью
Необходимость минимизации сопротивления потоку	Сглаживание внутренних поверхностей, отсутствие резких перепадов сечения, аэродинамические уловители

Требования к эластичности в моторном отсеке

Патрубок воздушного фильтра постоянно подвергается механическим нагрузкам из-за вибраций работающего двигателя. Эластичность материала обеспечивает компенсацию колебаний без деформации или разрыва, сохраняя герметичность системы впуска и предотвращая подсос нефильтрованного воздуха.

Дополнительно эластичность позволяет адаптироваться к температурным расширениям соседних компонентов и микросмещениям при эксплуатации. Жёсткий патрубок создаёт точки напряжения на стыках, что ведёт к трещинам, утечкам воздуха и нарушению топливно-воздушной смеси.

Ключевые критерии эластичности

Динамическая гибкость: Сохранение свойств при циклических изгибах (до 10⁶ циклов)
Термостойкость: Рабочий диапазон от -40°C до +150°C без потери эластичности
Химическая инертность: Устойчивость к маслам, топливу, озону и агрессивным парам
Сопротивление усталости: Отсутствие трещин при длительных вибрационных нагрузках

Оптимальные материалы сочетают силиконовые или специальные каучуковые составы с армированием текстилем. Это обеспечивает баланс между эластичностью, прочностью и долговечностью в условиях моторного отсека.

Химическая стойкость к моторным маслам

Материал патрубка постоянно контактирует с каплями моторного масла, проникающего из системы вентиляции картера (PCV) или при обслуживании двигателя. Воздействие углеводородов, присадок и высоких температур приводит к деструкции нестойких полимеров: потере эластичности, растрескиванию или размягчению поверхности.

Набухание резины или пластика под действием масляных компонентов нарушает геометрию детали – возникают зазоры в местах соединений, провоцирующие подсос нефильтрованного воздуха. Это вызывает абразивный износ цилиндров, загрязнение датчиков кислорода и нарушение топливно-воздушной смеси.

Критичные последствия несоответствия материала

Деформация уплотнительных поверхностей – утечки на стыке с корпусом воздушного фильтра или дроссельным узлом
Образование трещин – особенно в зонах изгибов и механических напряжений
Отслоение внутреннего покрытия – фрагменты материала попадают в цилиндры

Материал патрубка	Стойкость к синтетическим маслам	Стойкость к минеральным маслам
Резина EPDM	Высокая	Высокая
Силикон (VMQ)	Умеренная	Хорошая
Пластик PP (полипропилен)	Хорошая	Удовлетворительная

Производители используют термостойкий EPDM или армированный стекловолокном полиамид (PA6-GF30), сохраняющие стабильность при +150°C и агрессивных средах. Для проверки совместимости проводят испытания по ГОСТ 9.030 или ASTM D471, погружая образцы в масло на 1000 часов при рабочих температурах.

Предотвращение деформаций при монтаже

Деформации патрубка при установке возникают из-за приложения избыточных усилий, несоосности крепежных элементов или температурных напряжений, что ведет к нарушению геометрии, образованию микротрещин и нарушению герметичности соединения с воздушным фильтром и впускным коллектором.

Негерметичные стыки пропускают нефильтрованный воздух, содержащий абразивные частицы, которые ускоряют износ цилиндропоршневой группы и нарушают расчетное соотношение воздушно-топливной смеси, снижая мощность двигателя и увеличивая расход топлива.

Ключевые меры предотвращения деформаций

Соблюдайте следующие правила при установке:

Проверка геометрии – убедитесь в отсутствии перекосов посадочных фланцев фильтра и коллектора перед монтажом.
Постепенная затяжка крепежа – закручивайте болты/гайки крест-накрест малыми усилиями в несколько этапов.
Использование штатных уплотнений – применяйте только оригинальные резиновые манжеты, обеспечивающие равномерное прилегание.

Контрольные операции после установки:

Визуально проверьте отсутствие зазоров в местах соединений.
Запустите двигатель и проведите рукой вдоль стыков для выявления подсоса воздуха.
Используйте дымогенератор для точной диагностики невидимых утечек.

Материал патрубка	Рекомендации
Пластик (термопласт)	Избегайте точечных нагрузок при затяжке, монтаж при +15°C...+25°C
Резина (EPDM)	Смажьте посадочные поверхности силиконовой смазкой для предотвращения смещения

Зимняя эксплуатация и риски растрескивания

Низкие температуры делают материал патрубка (чаще резина или термопластик) хрупким и уязвимым. При сильных морозах эластичность снижается, возрастает вероятность появления микротрещин даже от стандартных вибраций двигателя или перепадов давления.

Негерметичность из-за трещин приводит к подсосу нефильтрованного воздуха, содержащего абразивную пыль и влагу. Это вызывает ускоренный износ цилиндропоршневой группы, нарушение топливно-воздушной смеси и сбои в работе датчиков расхода воздуха.

Ключевые факторы и профилактика

Основные риски:

Экстремальные перепады температур при запуске двигателя
Потеря пластификаторов в резине из-за старения
Механические напряжения при монтаже/демонтаже
Химическое воздействие реагентов с дорожного покрытия

Рекомендуемые действия:

Мера	Периодичность
Визуальный осмотр на отсутствие трещин и расслоений	Перед зимним сезоном и каждые 5 000 км
Проверка плотности посадки на фланцах фильтра и дросселя	При каждом ТО
Замена при обнаружении деформаций или утрате эластичности	Немедленно

Используйте только оригинальные или сертифицированные аналоги: дешёвые материалы часто не соответствуют температурным нормам. При монтаже избегайте перекручивания и чрезмерного натяжения патрубка.

Ревизия после сервисного обслуживания ДВС

После замены воздушного фильтра или любых работ с впускной системой обязательна проверка состояния патрубка. Его неплотная посадка или повреждение создают подсос нефильтрованного воздуха, что приводит к абразивному износу цилиндропоршневой группы и загрязнению датчиков.

Особое внимание уделите герметичности соединений на стыках с корпусом фильтра и дроссельным узлом. Даже микротрещины нарушают расчетное соотношение топливовоздушной смеси, провоцируя перебои в работе двигателя, повышенный расход топлива и ошибки ECU.

Порядок контроля патрубка

Визуальный осмотр: Ищите трещины, потертости, следы масла (указывают на проблемы с системой вентиляции картера)
Проверка посадки: Убедитесь в отсутствии перекосов и полном прилегании уплотнительных поверхностей
Контроль хомутов: Затяните крепеж с моментом 5-7 Н·м (перетяжка деформирует резину)
Тест на герметичность: Запустите двигатель и обработайте стыки WD-40 – всасывание жидкости свидетельствует о подсосе воздуха

Тип дефекта	Риск для двигателя
Разрыв гофры	Прямое попадание пыли в цилиндры
Деформация посадочного фланца	Нарушение показаний ДМРВ
Разрушение резины от масляных паров	Потеря эластичности и растрескивание

Важно: При обнаружении следов масла внутри патрубка диагностируйте систему PCV – превышение давления картерных газов ускоряет старение резины.

Система вентиляции картера через патрубок

Картерные газы образуются при работе двигателя из-за прорыва части топливно-воздушной смеси и продуктов сгорания через поршневые кольца. Без эффективного отвода эти газы создают избыточное давление, вызывая протечки масла через сальники и прокладки, ускоряя окисление смазочного материала и повышая токсичность выбросов.

Система вентиляции картера направляет эти газы обратно во впускной тракт через специальный патрубок для дожигания в цилиндрах. Патрубок соединяет клапанную крышку или блок цилиндров с корпусом воздушного фильтра или впускным коллектором, обеспечивая герметичный канал для перемещения газовой смеси.

Принцип работы и компоненты

Ключевые элементы системы включают:

Патрубок – гибкий или жёсткий канал, устойчивый к масляному воздействию и разрежению
Клапан PCV (Positive Crankcase Ventilation) – регулирует поток газов в зависимости от разрежения во впуске
Маслоотделитель – улавливает капли масла из газового потока перед подачей в двигатель

Работа системы основана на разнице давлений: разрежение во впускном коллекторе "затягивает" газы из картера. Клапан PCV дозирует поток, предотвращая обратное движение газов при резком сбросе оборотов.

Последствия неисправности патрубка

Нарушение целостности или засорение патрубка провоцирует:

Попадание нефильтрованного воздуха в двигатель через трещины
Снижение эффективности вентиляции картера → рост давления
Заброс масла во впускной тракт или на воздушный фильтр
Образование масляных отложений в дроссельном узле

Контроль состояния патрубка (трещины, разрывы, затвердевание) обязателен при плановом ТО для поддержания экологических и эксплуатационных показателей двигателя.

Датчики массового расхода воздуха в контуре

Датчик массового расхода воздуха (ДМРВ) устанавливается непосредственно в патрубке воздушного фильтра, между корпусом фильтра и дроссельной заслонкой. Его расположение строго регламентировано, так как он должен анализировать весь воздух, поступающий в двигатель, до смешивания с топливом. Любое механическое повреждение или деформация патрубка способны исказить показания датчика.

Основная функция ДМРВ – точное измерение массы и температуры всасываемого воздуха. Эти данные передаются в электронный блок управления (ЭБУ) двигателя для расчёта оптимального количества впрыскиваемого топлива. Некорректная работа датчика из-за подсоса неучтённого воздуха через трещины в патрубке или загрязнения фильтрующего элемента приводит к нарушению стехиометрического соотношения топливовоздушной смеси.

Влияние состояния патрубка на работу ДМРВ

Герметичность патрубка критична для точности измерений ДМРВ. Нарушение целостности (трещины, неплотное соединение) вызывает подсос воздуха, минующий датчик. ЭБУ, не получая данных об этом дополнительном воздухе, готовит смесь на основе некорректных показаний, что провоцирует:

Переобогащение или обеднение топливной смеси
Неустойчивую работу на холостом ходу
Провалы при разгоне
Увеличение расхода топлива
Повышенное содержание вредных веществ в выхлопе

Загрязнение патрубка масляным налётом, пылью или мусором также негативно сказывается на работе ДМРВ. Загрязнения могут оседать на чувствительном элементе датчика (термоанемометрической нити или плёнке), снижая его чувствительность и скорость реакции. Регулярная замена воздушного фильтра и визуальный контроль чистоты внутренней поверхности патрубка – обязательные меры профилактики.

Проблема в патрубке	Воздействие на ДМРВ	Последствия для двигателя
Подсос воздуха (трещины, неплотные хомуты)	Неучтённый воздух в системе	Обеднение смеси, детонация, плавающие обороты
Загрязнение маслом/пылью	Загрязнение чувствительного элемента	Заниженные показания расхода воздуха, переобогащение смеси
Деформация (вмятина, загиб)	Искажение воздушного потока перед датчиком	Некорректные показания, ошибки ЭБУ

Для обеспечения корректной работы ДМРВ необходимо поддерживать патрубок в идеальном состоянии: абсолютная герметичность, чистота внутренних поверхностей, отсутствие деформаций и надёжное крепление всех соединений. Пренебрежение этими условиями неизбежно приводит к сбоям в работе датчика и нарушению оптимального режима работы силового агрегата.

Влияние патрубка воздушного фильтра на корректность показаний ДМРВ

Патрубок воздушного фильтра напрямую определяет точность измерений ДМРВ, формируя воздушный поток перед датчиком. Любые дефекты патрубка искажают параметры потока воздуха (скорость, объем, равномерность), что приводит к некорректным данным, передаваемым в электронный блок управления двигателем.

Нарушение герметичности или геометрии патрубка вызывает ошибки в расчете топливно-воздушной смеси. Это проявляется в повышенном расходе топлива, потере мощности, нестабильных оборотах холостого хода и увеличении токсичности выхлопных газов из-за нарушения стехиометрии смеси.

Основные факторы влияния:

Подсос неучтенного воздуха через трещины или неплотные соединения после ДМРВ. Воздух минует датчик, вызывая занижение реальных показаний расхода.
Загрязнение внутренней поверхности (масляные отложения, пыль). Создает турбулентность потока, нарушая ламинарное течение, необходимое для точных замеров.
Деформация патрубка (вмятины, температурная усадка). Меняет сечение воздуховода, искажая скорость потока и объемные показатели воздуха.
Неправильная установка (перекос, смещение относительно ДМРВ). Вызывает неравномерное распределение потока по чувствительному элементу датчика.

Конденсатоотводящие каналы в конструкции

Конденсатоотводящие каналы представляют собой специальные полости или трубки, интегрированные в конструкцию патрубка воздушного фильтра. Их ключевая задача – предотвращать скопление влаги, образующейся из-за перепадов температур или высокой влажности воздуха. Без этих элементов вода может проникать во впускной тракт, создавая угрозу гидроудара или коррозии компонентов двигателя.

Эффективность каналов зависит от их расположения и геометрии: они проектируются в нижней части патрубка, часто с сифонными изгибами, чтобы обеспечить самотёк конденсата. Материалы изготовления (обычно термостойкий пластик или алюминий) должны сохранять герметичность и устойчивость к агрессивным средам, таким как смесь воды с масляными парами или топливными примесями.

Принципы работы и обслуживания

Физика отвода: Гравитация и динамический поток воздуха вытесняют влагу через дренажные отверстия наружу, минуя фильтрующий элемент.
Конструктивные решения:
- Уклон патрубка к дренажному клапану,
- Лабиринтные уплотнения для блокировки обратного подсоса воздуха,
- Съёмные заглушки для чистки.
Риски засорения: Пыль, грязь или ледяные пробки нарушают отвод воды. Регулярная проверка каналов обязательна при ТО.

Неисправность каналов	Последствия для двигателя
Закупорка дренажных отверстий	Обледенение впуска, снижение мощности
Трещины или деформация	Подсос нефильтрованного воздуха, загрязнение цилиндров
Отсоединение отводящей трубки	Попадание воды в камеру сгорания, риск гидроудара

Пренебрежение состоянием конденсатоотводящих каналов ведёт к ускоренному износу поршневой группы и датчиков расхода воздуха. Для диагностики используют визуальный осмотр на предмет трещин и тест на пропускную способность (продувка сжатым воздухом).

Турбированные двигатели: усиленные исполнения

В турбированных двигателях патрубок воздушного фильтра подвергается экстремальным нагрузкам из-за повышенного давления нагнетаемого воздуха. Турбина существенно увеличивает массовый расход воздуха, проходящего через систему впуска, создавая дополнительные вибрации и термические напряжения. Герметичность соединения патрубка с корпусом фильтра и интеркулером становится критически важной – даже микротрещины или деформация приводят к неконтролируемому подсосу нефильтрованного воздуха, содержащего абразивные частицы.

Конструкция патрубков для турбомоторов усиливается армированием (нейлоновая нить, стекловолокно) и термостойкими материалами (специальные сорта силикона, резина с кевларовыми вставками). Геометрия оптимизируется для минимизации турбулентности и сопротивления потоку – сужения или резкие изгибы провоцируют потери давления, снижая эффективность наддува. На горячих участках (после интеркулера) обязательна термоизоляция или установка теплозащитных экранов для предотвращения размягчения материала.

Ключевые отличия от атмосферных двигателей

Рабочее давление: Выдерживает постоянное давление до 2.5 бар (против 0.5 бар у атмосферных).
Температурная стойкость: Материалы устойчивы к +180°C (пиковые кратковременные воздействия).
Контроль герметичности: Обязательная установка хомутов с фиксируемым усилием затяжки (типа T-bolt).

Параметр	Атмосферный двигатель	Турбированный двигатель
Диаметр патрубка	Стандартный	Увеличен на 15-30%
Толщина стенки	2-3 мм	4-6 мм с армированием
Доп. элементы	Отсутствуют	Порты для датчиков (ДМРВ, давления), клапаны рециркуляции

Несоответствие патрубка параметрам турбосистемы вызывает турбояму, детонацию и ускоренный износ крыльчатки компрессора. При тюнинге с повышением давления наддува штатный патрубок заменяют на усиленные версии с металлическими вставками или цельнометаллическими секциями, сохраняющими геометрию при экстремальных нагрузках.

Дефекты производственного литья пластика

Для патрубка воздушного фильтра, обеспечивающего герметичность системы впуска, дефекты литья критичны. Даже незначительные отклонения могут нарушить геометрию соединений, вызвать подсос нефильтрованного воздуха или механическое разрушение при вибрациях.

Несовершенства возникают из-за нарушений технологических параметров: неверной температуры расплава, давления впрыска, скорости охлаждения или износа пресс-форм. Рассмотрим ключевые виды брака, влияющие на функциональность детали.

Основные дефекты и их последствия

Дефект	Причина	Риск для патрубка
Усадка	Недостаточное давление/время выдержки	Вмятины в зонах утолщений, снижение прочности
Войлочность	Низкая температура расплава	Шероховатая поверхность, накопление загрязнений
Облой	Износ пресс-формы или избыток давления	Нарушение геометрии фланцев, проблемы с уплотнением
Включения	Загрязнение материала или влага в гранулах	Локальные слабые точки, трещины под нагрузкой
Коробление	Неравномерное охлаждение	Деформация посадочных плоскостей, разгерметизация

Особенно опасны скрытые дефекты – микротрещины или внутренние пустоты, выявляемые лишь при нагрузках. Они провоцируют внезапные разрывы патрубка, приводящие к попаданию абразивных частиц в двигатель.

Контроль включает:

Визуальный осмотр на отсутствие облоя и усадки
Пневмотестирование герметичности под давлением
Замер критических размеров координатно-измерительными машинами

Утечки вакуума в местах соединений

Неплотности в патрубках воздушного фильтра критичны для работы двигателя. Вакуумные утечки возникают при нарушении герметичности стыков между патрубком, корпусом фильтра, датчиком массового расхода воздуха (ДМРВ) и впускным коллектором. Это приводит к подсосу неучтённого воздуха, минуя систему фильтрации и датчики.

Повреждённые хомуты, трещины в резиновых соединениях или деформация пластиковых элементов провоцируют разгерметизацию. Особенно опасны микротрещины, незаметные при визуальном осмотре. Посторонний воздух нарушает оптимальное соотношение топливно-воздушной смеси, вызывая сбои в работе силового агрегата.

Последствия утечек вакуума

Нестабильный холостой ход: обороты самопроизвольно повышаются или "плавают"
Потеря мощности: двигатель слабо реагирует на педаль газа, особенно на низких оборотах
Увеличение расхода топлива: ЭБУ компенсирует избыток воздуха дополнительным впрыском горючего
Ошибки двигателя: загорается Check Engine с кодами P0171 (обеднённая смесь) или P0102 (низкий сигнал ДМРВ)

Методы диагностики: проверка герметичности с помощью дымогенератора, распыление очистителя карбюратора на стыки (при повышении оборотов – утечка) или аудирование шипящих участков. Регулярный осмотр патрубка – ключевая мера профилактики.

Признак утечки	Место вероятной разгерметизации
Шипящий звук при работе	Стык с впускным коллектором
Запах горелого масла	Трещина в гофре патрубка
Вибрации на холостом ходу	Деформация фланца крепления к корпусу фильтра

Диагностика дымогенератором для скрытых дефектов

Дымогенератор выявляет невидимые утечки воздуха в патрубке фильтра, создавая избыточное давление и заполняя систему белым дымом. При нарушении герметичности дым просачивается через микротрещины, расслоения резины или неплотные соединения, визуально обозначая проблемные зоны даже в труднодоступных местах.

Метод особенно эффективен для диагностики патрубков из эластичных материалов, где мелкие повреждения не влияют на форму, но пропускают нефильтрованный воздух. Это предотвращает подсос пыли, нарушающей работу ДВС, и исключает ошибки при визуальном осмотре.

Ключевые аспекты диагностики

Этапы проверки патрубка:

Герметизация системы впуска (заглушка дроссельного узла).
Подача дыма под низким давлением (0.3-0.5 бар) во впускной тракт.
Визуальный контроль патрубка по всей длине, особенно в местах изгибов и соединений.
Фиксация точек выхода дыма с помощью УФ-красителя при сложном доступе.

Типичные дефекты, выявляемые дымом:

Трещины на внутренних поверхностях гофры
Расслоение резины в зоне металлических хомутов
Деформация посадочных фланцев
Микроразрывы возле датчиков MAF

Признак утечки	Последствие для двигателя
Тонкие струйки дыма	Обогащение топливной смеси, ошибки по лямбда-зонду
Облако дыма в местах соединений	Попадание абразивной пыли, износ ЦПГ
Пузырение на пористой резине	Снижение мощности, нестабильные холостые обороты

Регулярная проверка дымогенератором продлевает ресурс патрубка, предотвращает критический износ двигателя и снижает риск внезапного обрыва воздуховода при эксплуатации.

Риски при использовании некондиционных запчастей

Некондиционный патрубок воздушного фильтра часто изготавливается из низкосортных материалов, неспособных выдерживать температурные перепады и вибрационные нагрузки. Это приводит к быстрому растрескиванию, деформации или разрыву элемента во время эксплуатации. Нарушение герметичности впускного тракта становится неизбежным, что открывает прямой путь для попадания нефильтрованного воздуха в двигатель.

Производители дешёвых аналогов экономят на точности литья, поэтому геометрия и размеры посадочных мест часто не соответствуют оригиналу. Неплотное прилегание к воздушному фильтру или дроссельному узлу создаёт подсос воздуха, минуя датчики расхода. ЭБУ двигателя получает искажённые данные о поступающем воздухе, что грубо нарушает расчёт топливно-воздушной смеси.

Основные последствия установки неоригинальных патрубков

Попадание абразивных частиц: Пыль и грязь проникают в цилиндры, вызывая ускоренный износ поршневой группы и задиры на зеркале цилиндров.
Сбои в работе двигателя: Обеднённая или обогащённая смесь провоцирует детонацию, троение, потерю мощности и неустойчивые обороты холостого хода.
Повреждение датчиков: Абразивные частицы разрушают чувствительные элементы датчика массового расхода воздуха (ДМРВ) и датчика температуры впускного воздуха.
Перегрев и возгорание: Трещины вблизи выпускного коллектора могут привести к попаданию горячих выхлопных газов на пластиковые элементы или горючие жидкости.

Экономия на патрубке влечёт многократные затраты на ремонт: замену фильтрующих элементов, чистку дросселя, восстановление датчиков, а в критических случаях – капитальный ремонт двигателя. Гарантия от производителя автомобиля также аннулируется при выявлении несертифицированных запчастей.

Защита от перегибов в стесненных условиях

В плотной компоновке моторного отсека патрубок подвержен деформациям при контакте с соседними узлами: рулевыми тягами, элементами подвески или кузова. Перегиб создает локальное сужение сечения, нарушая расчетный воздушный поток. Это вызывает обеднение топливно-воздушной смеси, падение мощности и перегрев стенок патрубка.

Критичным является полное пережатие канала при резких маневрах или вибрациях – двигатель глохнет из-за воздушного голодания. Дополнительный риск представляет истирание материала о острые кромки при постоянном трении, ведущее к разрыву.

Конструктивные решения

Гофрированные секции – ребра жесткости распределяют нагрузку при изгибе, сохраняя внутренний диаметр
Армирование спиралью – стальная проволока в толще резины предотвращает схлопывание стенок
Термостойкий силикон – сохраняет эластичность при нагреве до 200°C, не дубеет со временем

Проблема	Последствия	Способ устранения
Контакт с подвижными элементами	Перетирание, задиры	Защитные кожухи из термоусадки
Вибрационные нагрузки	Трещины в зонах изгиба	Демпфирующие кронштейны
Температурная деформация	Потеря формы	Двухслойные материалы с разным ТКР

Для сложных трассировок применяют разъемные конструкции из 2-3 сегментов с фланцевыми соединениями. Обязательна проверка зазоров при установке: 15-20 мм до ближайших деталей исключают контакт при раскачке силового агрегата.

Трассировка воздуховода в подкапотном пространстве

Правильная трассировка воздуховода от воздухозаборника до дроссельного узла напрямую влияет на стабильность работы двигателя. Каждый изгиб или резкий перепад сечения создает турбулентность и аэродинамическое сопротивление, снижая эффективное наполнение цилиндров кислородом. Инженеры стремятся минимизировать длину магистрали и использовать плавные радиусы поворотов для сохранения ламинарного потока.

Критичным аспектом является расположение патрубка в зоне с минимальным температурным воздействием. Близость к раскаленным выпускному коллектору или турбине приводит к нагреву всасываемого воздуха, уменьшению его плотности и, как следствие, потере мощности. Современные конструкции предусматривают теплозащитные экраны или вынос воздухозаборника в переднюю часть моторного отсека.

Ключевые требования к прокладке

Жесткая фиксация – исключение вибраций и контакта с подвижными элементами
Герметичность соединений – предотвращение подсоса нефильтрованного воздуха
Сопротивление деформации – сохранение геометрии при перепадах температур

Проблема	Последствие	Решение
Перегиб гофры	Снижение пропускной способности на 15-25%	Установка армированных труб
Контакт с ГРМ	Прорыв магистрали и попадание абразива в двигатель	Корректировка трассы с зазором 30+ мм

При тюнинге двигателя особое внимание уделяется оптимизации диаметра воздуховода. Слишком малый размер ограничивает поток на высоких оборотах, а чрезмерное увеличение сечения без калибровки ЭБУ вызывает сбои в работе расходомера. Рекомендуется придерживаться заводских параметров или проводить комплексную настройку системы впуска.

Руководство по самостоятельной замене патрубка воздушного фильтра

Перед началом работ убедитесь в наличии нового патрубка, соответствующего модели вашего автомобиля, а также подготовьте необходимый инструмент: крестовую и плоскую отвертки, пассатижи, ветошь и очиститель для поверхностей. Проверьте целостность сопрягаемых элементов – воздушного фильтра и корпуса дроссельного узла.

Обеспечьте безопасные условия: заглушите двигатель, дайте ему остыть, отсоедините минусовую клемму аккумуляторной батареи. Определите расположение штатного патрубка – он соединяет корпус воздушного фильтра с впускным коллектором или дроссельной заслонкой, часто фиксируясь хомутами.

Пошаговая процедура замены

Демонтаж старого патрубка:
- Ослабьте винтовые хомуты (крестовой отверткой или пассатижами) на обоих концах патрубка.
- Аккуратно снимите гофру с фланцев воздушного фильтра и впускного тракта, прилагая равномерное усилие.
- Проверьте посадочные места на корпусах фильтра и коллектора на отсутствие трещин, заусенцев или следов масла.
Подготовка и установка нового патрубка:
- Тщательно протрите ветошью (при необходимости используйте очиститель) фланцы на корпусе воздушного фильтра и впускного коллектора.
- Наденьте новые хомуты на концы нового патрубка, не затягивая их.
- Плотно насадите патрубок сначала на фланец воздушного фильтра, затем на фланец впускного коллектора/дросселя, соблюдая ориентацию (при наличии формованных изгибов).
Фиксация и проверка:
- Передвиньте хомуты на места соединений, убедившись, что патрубок полностью надет на фланцы.
- Надежно, но без чрезмерных усилий, затяните винты хомутов крестовой отверткой.
- Визуально проверьте отсутствие перекосов и зазоров. Подключите минусовую клемму АКБ.
- Запустите двигатель, внимательно прислушиваясь к посторонним шипящим звукам в районе соединений, указывающим на подсос нефильтрованного воздуха.

Критические моменты и рекомендации

Ошибка	Последствие	Как избежать
Недостаточная затяжка хомутов	Подсос воздуха, обеднение смеси, ошибки двигателя	Проверка герметичности на работающем моторе
Перетяжка хомутов	Деформация патрубка или фланца, преждевременный излом	Затягивать до плотного прилегания без деформации пластика/резины
Загрязнение посадочных мест	Нарушение герметичности соединения	Обязательная очистка фланцев перед монтажом
Неправильная ориентация патрубка	Перегибы, напряжение материала, контакт с горячими деталями	Сверка со снятым старым патрубком или схемой

Регулярно осматривайте патрубок при плановом ТО или замене воздушного фильтра. При обнаружении трещин, разрывов, потери эластичности или следов масла (указывающих на проблемы с системой вентиляции картера) замените его незамедлительно.

Комплексная проверка при замене воздушного фильтра

Проведите визуальный осмотр патрубка на всех участках. Ищите трещины, расслоения материала, следы масляных подтёков или деформации. Особое внимание уделите местам соединений с корпусом воздушного фильтра и дроссельным узлом – там часто возникают заломы или разрывы.

Убедитесь в герметичности соединений. Проверьте плотность прилегания хомутов, отсутствие люфта и надёжную фиксацию патрубка на посадочных местах. Малейшая негерметичность приведёт к подсосу нефильтрованного воздуха, содержащего абразивные частицы, что критично для ресурса двигателя.

Ключевые элементы контроля

Состояние уплотнительных элементов: Осмотрите резиновые уплотнители и прокладки в местах стыков. Замените их при обнаружении потертостей, затвердевания или утрате эластичности.
Чистота внутренних поверхностей: Удалите пыль, грязь или остатки масла внутри патрубка перед установкой нового фильтра. Используйте чистую ветошь без ворса.
Проверка системы вентиляции картера: Убедитесь, что шланг, идущий от клапанной крышки к патрубку (если предусмотрен конструкцией), не забит отложениями и плотно подключен.

Обязательно оцените общее состояние смежных компонентов: корпуса воздушного фильтра на предмет трещин, датчика массового расхода воздуха (ДМРВ) на наличие загрязнений и креплений корпуса. Пренебрежение этим этапом может свести на нет пользу от замены самого фильтра.

После установки нового фильтра и сборки запустите двигатель. Прослушайте работу на разных оборотах – посторонние шипящие или свистящие звуки в районе патрубка указывают на нарушение герметичности. При возможности используйте сканер для контроля параметров ДМРВ и лямбда-зондов на предмет корректных значений.

Список источников

Информация для статьи о патрубке воздушного фильтра систематизирована на основе технических документов и специализированных изданий, посвященных устройству и обслуживанию автомобильных двигателей. Анализ подтверждённых данных позволил выделить ключевые аспекты влияния этой детали на работу силового агрегата.

Основные сведения получены из профильной литературы по конструкции двигателей внутреннего сгорания, руководств по ремонту транспортных средств от производителей, а также материалов, освещающих проблемы загрязнения систем впуска. Особое внимание уделено источникам, раскрывающим взаимосвязь герметичности воздушного тракта и параметров топливно-воздушной смеси.

Учебники по устройству автомобилей для технических вузов (разделы о системах впуска и фильтрации воздуха)
Официальные сервисные руководства (Service Manual) автопроизводителей
Технические бюллетени и стандарты SAE (Society of Automotive Engineers)
Монографии по диагностике неисправностей двигателя
Научные публикации о влиянии аэродинамики впускных систем на КПД ДВС
Профессиональные справочники по автомобильным расходным материалам и комплектующим
Отчёты об испытаниях компонентов впускной системы в лабораторных условиях
Методические материалы автотехнических школ и курсов повышения квалификации механиков
