Перфорируемые тормозные диски - описание, характеристики и виды

Статья обновлена: 18.08.2025

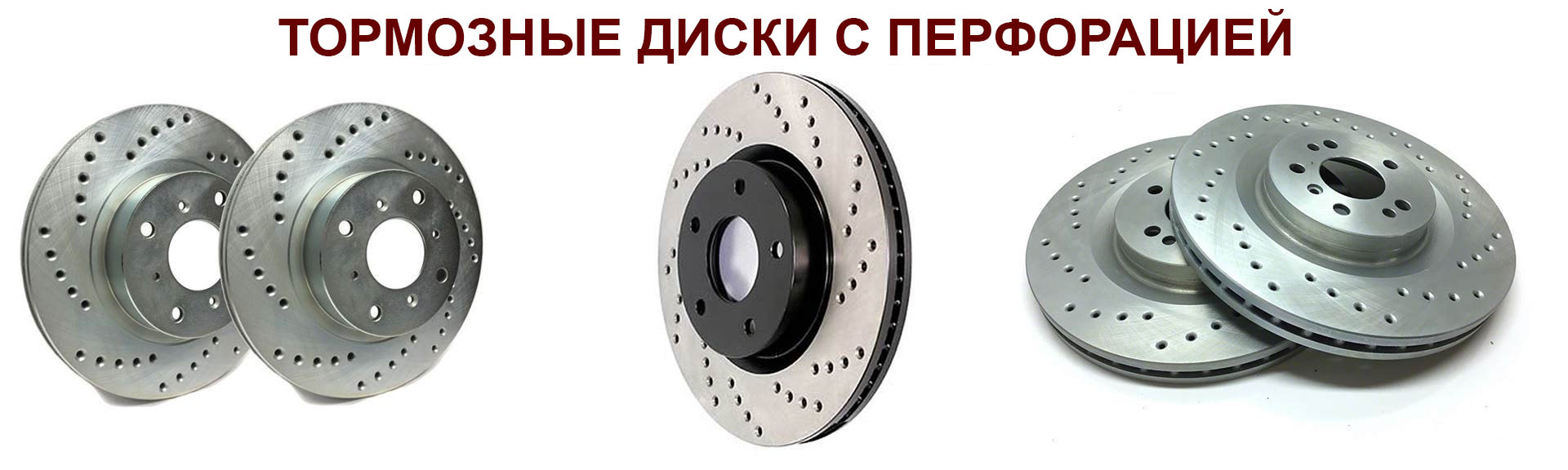

Перфорируемые тормозные диски – инженерное решение для высоконагруженных тормозных систем. Сквозные отверстия на рабочей поверхности обеспечивают эффективный отвод газов, тепла и влаги.

Конструкция предотвращает снижение трения при экстремальных нагрузках. Результат – стабильное торможение в любых условиях и увеличенный срок службы компонентов.

Статья детально разберет принцип работы, ключевые параметры и разновидности перфорированных дисков. Отличия от других типов роторов и особенности эксплуатации будут рассмотрены далее.

Основные отличия от стандартных вентилируемых дисков

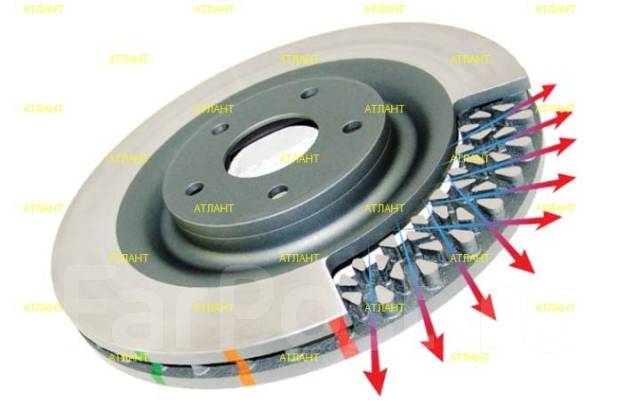

В то время как стандартные вентилируемые диски используют внутренние каналы между двумя рабочими поверхностями для отвода тепла и газов, перфорированные диски вводят дополнительный структурный элемент – сквозные отверстия, пронизывающие саму рабочую поверхность. Эта перфорация кардинально меняет поведение диска в экстремальных условиях торможения.

Главная цель перфорации – не замена вентиляции, а ее дополнение и решение специфических проблем, возникающих при предельных нагрузках. Она напрямую воздействует на контактную зону между колодкой и диском, создавая дополнительные пути для вывода критически важных факторов, ухудшающих эффективность торможения.

Ключевые аспекты отличия

Отвод газов из зоны контакта: При интенсивном торможении материалы колодки выделяют газы, которые могут создавать подушку между фрикционным материалом и диском (эффект газообразования). Перфорация служит газоотводящими каналами, моментально удаляя эти газы из пятна контакта. Стандартные вентилируемые диски эффективно охлаждают диск в целом, но не решают проблему газовой прослойки на поверхности так же эффективно.
Борьба с глазированием и очистка поверхности: Отверстия работают как мини-скребки, постоянно обновляя фрикционный слой колодки, предотвращая его глазирование (образование твердого, скользкого слоя на поверхности колодки при перегреве). Они также помогают удалять воду и мелкие абразивные частицы с поверхности диска, улучшая "сцепление" в мокрых или грязных условиях. Вентилируемые диски не оказывают такого активного очищающего воздействия на поверхность трения.
Локальное снижение температуры поверхности: Хотя основную функцию теплоотвода выполняют внутренние вентиляционные каналы, перфорация способствует локальному снижению температуры в зоне непосредственного контакта с колодкой за счет увеличения поверхности теплообмена (края отверстий) и более эффективного отвода горячих газов. Стандартные вентилируемые диски охлаждают диск изнутри, но рабочая поверхность может нагреваться сильнее.
Снижение неподрессоренных масс (часто): За счет удаления материала при сверлении отверстий перфорированные диски обычно легче своих сплошных или вентилируемых аналогов аналогичного диаметра и толщины. Это снижает неподрессоренные массы, что положительно сказывается на управляемости и комфорте. Однако степень снижения веса зависит от количества и размера отверстий.

Важно понимать, что перфорация является дополнением к вентиляции, а не альтернативой. Многие высокопроизводительные перфорированные диски также являются вентилируемыми, объединяя преимущества обоих конструкций для максимальной эффективности охлаждения, газоотвода и стабильности торможения. Однако перфорация вносит и специфические особенности, такие как потенциально повышенный износ колодок и риск появления микротрещин при экстремальных перепадах температур или некачественном исполнении.

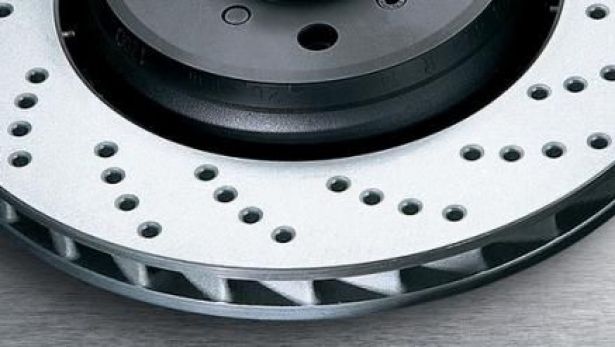

Конструктивные особенности отверстий на поверхности

Отверстия выполняют ключевые функции: улучшают теплоотвод за счет увеличения площади контакта с воздухом и создания турбулентных потоков, обеспечивают отвод газов из зоны трения колодки и диска, а также удаляют продукты износа и влагу. Их геометрия напрямую влияет на эффективность торможения и износостойкость системы.

Конфигурация перфорации проектируется с учетом баланса между охлаждением и механической прочностью диска. Неправильный расчет параметров отверстий может привести к локальным перегревам, короблению или растрескиванию материала под термическими нагрузками.

Типы отверстий и их параметры

Основные формы перфорации:

Круглые: Стандартный вариант с минимальной концентрацией напряжений, прост в производстве.
Овальные/продолговатые: Увеличивают площадь вентиляции на 15-20% по сравнению с круглыми, но требуют точного расчета ориентации относительно вращения.
Каплевидные: Аэродинамический профиль создает направленный воздушный поток для интенсивного охлаждения.
Щелевые пазы: Комбинируются с отверстиями для агрессивного удаления газов и очистки поверхности.

Параметр	Диапазон значений	Влияние на характеристики
Диаметр отверстий	3-8 мм	Увеличение улучшает вентиляцию, но снижает структурную целостность
Глубина	Сквозная / частичная	Сквозная перфорация эффективнее отводит тепло, но сокращает ресурс диска
Угол наклона	0°-30° к радиусу	Наклон создает эффект турбины для принудительной конвекции
Плотность расположения	50-120 отверстий на диск	Высокая плотность усиливает охлаждение, но повышает риск трещин

Расположение отверстий варьируется от строго радиального до спирального или шахматного. Спиральная схема формирует направленные воздушные каналы, повышая КПД охлаждения на 10-25%. При этом критически важно соблюдать минимальное расстояние между отверстиями (не менее 2-х диаметров) для предотвращения взаимного влияния термоупругих напряжений.

Материалы изготовления: чугун vs композитные сплавы

Чугун остаётся доминирующим материалом для массовых тормозных дисков благодаря оптимальному сочетанию стоимости, износостойкости и теплоёмкости. Серый чугун (GCI) с высоким содержанием углерода обеспечивает стабильное трение, эффективное рассеивание тепла и снижение вибраций, что критично для повседневной эксплуатации.

Композитные сплавы (чаще алюминиевые матрицы, армированные керамикой или карбоном) используются в высокопроизводительных и спортивных моделях. Они отличаются меньшим весом (до 50% легче чугуна), повышенной термостойкостью (рабочий диапазон до 1000°C) и устойчивостью к тепловому растрескиванию, но требуют прогрева для выхода на эффективный режим работы.

Сравнительные характеристики

Ключевые отличия материалов:

Теплопроводность: Композиты быстрее отводят тепло от поверхности контакта.
Тепловое расширение: Углерод-керамика расширяется равномернее, снижая деформацию.
Коррозионная стойкость: Композиты не ржавеют в отличие от чугуна.

Параметр	Чугун (GCI)	Композитные сплавы
Плотность	Высокая (7.2 г/см³)	Низкая (2.5-3.0 г/см³)
Рабочая температура	До 600°C	До 1000°C
Эффективность (холодные)	Высокая	Требует прогрева
Срок службы	80,000-120,000 км	100,000-300,000 км

Недостатки композитных дисков: Значительно более высокая стоимость (в 4-8 раз дороже чугуна), повышенный износ колодок в некоторых составах, хрупкость при ударных нагрузках. Чугунные аналоги проигрывают в весе, склонны к коррозии и "ведению" при экстремальном перегреве.

Диаметр отверстий и их влияние на эффективность

Диаметр перфорации напрямую определяет баланс между ключевыми характеристиками тормозного диска. Слишком малые отверстия (1.5-3 мм) ограничивают отвод газов и тепла, снижая эффективность охлаждения. Слишком крупные (свыше 6 мм) сокращают площадь рабочей поверхности, ухудшая фрикционные свойства и распределение температур.

Оптимальный диапазон диаметров (3-6 мм) обеспечивает компромисс: достаточный газоотвод без критичного уменьшения площади трения. При этом сохраняется структурная целостность диска, предотвращается растрескивание под нагрузкой. Площадь перфорации не должна превышать 10-15% от общей поверхности для сохранения прочности.

Ключевые аспекты влияния

Теплоотвод и газоотвод:

Увеличение диаметра усиливает конвекцию, ускоряя охлаждение
Отверстия свыше 5 мм создают турбулентность воздуха, повышая теплосъем
Недостаточный диаметр провоцирует аккумуляцию тепла в зоне контакта

Прочностные характеристики:

Крупные отверстия создают концентраторы напряжения на кромках
Минимизация межотверстий при большом диаметре снижает стойкость к деформациям
Глубина сверления должна составлять 50-60% толщины диска для сохранения жесткости

Диаметр (мм)	Преимущества	Риски
1.5-3	Максимальная площадь трения	Недостаточный теплоотвод, дегазация
3-5	Сбалансированная эффективность	Умеренный износ колодок
5-7	Пиковое охлаждение	Снижение прочности, вибрации

Расположение отверстий дополнительно влияет на эффективность: радиальное смещение перфорации относительно центра улучшает вентиляцию, но требует точных расчетов нагрузки. Для гоночных моделей допускаются диаметры до 8 мм при усилении конструкции перемычками между отверстиями.

Глубина канавок для отвода газов

Глубина канавок напрямую влияет на эффективность отвода газов и мелких частиц из зоны контакта колодки и диска. Оптимальная глубина обеспечивает стабильный коэффициент трения, предотвращая эффект "газовой подушки", который возникает при интенсивном торможении и снижает эффективность замедления.

Слишком малая глубина (менее 0,8 мм) ограничивает пропускную способность канавок, что приводит к перегреву и деградации тормозных накладок. Чрезмерно глубокая канавка (свыше 2,0 мм) снижает механическую прочность диска, повышает риск трещинообразования и ускоряет износ колодок из-за неравномерного контакта.

Тип эксплуатации	Диапазон глубины (мм)	Последствия отклонений
Городской режим	0,8–1,2	Загрязнение канавок при малой глубине
Активный драйв	1,2–1,7	Вибрации при недостаточной глубине
Трековые гонки	1,7–2,0	Деформация диска при превышении

Паттерны расположения отверстий: радиальный и хаотичный

Радиальный паттерн предполагает симметричное расположение отверстий строго вдоль радиусов диска. Отверстия образуют концентрические окружности или прямые линии от центра к краю. Такая геометрия обеспечивает предсказуемое распределение температурных нагрузок и создает ламинарный поток воздуха для стабильного охлаждения.

Хаотичный (рандомизированный) паттерн отличается неупорядоченным размещением отверстий без явной симметрии. Отверстия располагаются в шахматном порядке или псевдослучайно, что исключает образование прямых линий на поверхности диска. Этот подход специально разработан для борьбы с резонансными вибрациями и микротрещинами.

Сравнительные характеристики

Параметр	Радиальный паттерн	Хаотичный паттерн
Теплоотвод	Равномерный, прогнозируемый	Турбулентный, интенсивный
Прочность	Риск трещин по радиальным линиям	Повышенная усталостная прочность
Вибрации	Склонность к резонансу на высоких скоростях	Демпфирование акустических волн
Сфера применения	Стандартные дорожные условия	Экстремальные нагрузки (трек, бездорожье)

Ключевые особенности радиальной схемы:

Оптимальный газоотвод из зоны контакта колодки
Минимизация эффекта аквапланирования при намокании
Простота производства и балансировки

Преимущества хаотичной перфорации:

Подавление высокочастотного писка тормозов
Снижение концентрации напряжений в металле
Адаптация к локальным температурным зонам
Улучшенное самоочищение от продуктов износа

Сквозные vs заглубленные перфорационные каналы

Сквозные каналы представляют собой отверстия, проходящие через всю толщину диска. Они обеспечивают максимальный отвод газов и тепла от зоны контакта с колодкой, эффективно предотвращая эффект "газовой подушки". Такая конструкция создает идеальные условия для вентиляции, но снижает прочность диска из-за сквозного нарушения целостности материала.

Заглубленные каналы выполняются в виде локальных углублений, не проникающих насквозь. Их характерной особенностью является сохранение сплошного среднего слоя металла, что существенно повышает структурную жесткость диска. Однако эффективность газоотвода уступает сквозным аналогам из-за частичного удержания газов в полостях.

Сравнительный анализ характеристик

Параметр	Сквозные каналы	Заглубленные каналы
Теплоотвод	Максимальный: воздух свободно циркулирует через отверстия	Умеренный: ограничен глубиной углублений
Прочность конструкции	Сниженная: сквозные отверстия создают точки напряжения	Повышенная: цельный средний слой распределяет нагрузки
Риск растрескивания	Высокий: концентрация напряжений по краям отверстий	Пониженный: отсутствие сквозных геометрических разрывов
Шумность работы	Повышенная: воздушные завихрения в отверстиях	Сниженная: сглаженные края углублений
Сфера применения	Гоночные авто, трековые условия	Спортивные серийные автомобили, тюнинг

Ключевое конструктивное отличие заключается в распределении термических нагрузок. Сквозные каналы обеспечивают пиковое охлаждение, но провоцируют локальные перепады температуры между отверстиями и массивом металла. Заглубленная перфорация формирует более равномерный тепловой поток через сохраненный средний слой, что критично для долговечности при агрессивной езде.

При выборе учитывают эксплуатационные приоритеты: для кратковременных экстремальных нагрузок предпочтительны сквозные каналы, тогда как для повседневной эксплуатации с периодическими интенсивными торможениями оптимальны заглубленные. Последние также демонстрируют лучшую устойчивость к короблению и сохраняют стабильность геометрии на протяженном ресурсе.

Термообработка поверхностей для повышения износостойкости

Термическая обработка является критическим этапом производства перфорированных тормозных дисков, направленным на формирование поверхностного слоя с повышенной устойчивостью к износу и термоциклическим нагрузкам. Основные задачи включают достижение оптимальной твердости, снятие внутренних напряжений после механической обработки и создание микроструктуры, устойчивой к образованию задиров и тепловых трещин.

Процесс включает последовательные операции: аустенитизацию (нагрев до 800-950°C), закалку в масле или газовой среде для получения мартенситной структуры, и последующий отпуск при 300-600°C для снижения хрупкости. Для ответственных применений дополнительно применяются:

Лазерная закалка – локальное упрочнение рабочих поверхностей без деформации компонента
Азотирование – насыщение поверхностного слоя азотом для повышения микротвердости до 1000 HV
Ионно-плазменное упрочнение – модификация поверхностного слоя в вакуумной среде

Параметр	Значение	Эффект
Твердость поверхности	38-55 HRC	Сопротивление абразивному износу
Глубина упрочненного слоя	1.5-4.0 мм	Стабильность характеристик при износе
Остаточные напряжения	Сжимающие (-300...-600 МПа)	Подавление роста трещин

Контроль качества предусматривает проверку твердости (по Роквеллу и Виккерсу), микроструктуры (соотношение мартенсита, аустенита и карбидов) и толщины упрочненного слоя методом микрошлифов. Отклонение параметров приводит к снижению ресурса на 40-70%.

Система охлаждения колодок при агрессивном торможении

При интенсивном торможении кинетическая энергия движения преобразуется в тепловую, вызывая резкий нагрев трущихся поверхностей. Температура колодок и дисков может достигать 600-800°C, приводя к критическому снижению коэффициента трения (эффект "затухания тормозов") и ускоренному износу фрикционных материалов. Перегрев провоцирует деформацию дисков, растрескивание поверхности и выделение токсичных газов из накладок.

Перфорация дисков является ключевым элементом терморегуляции. Отверстия создают каналы для принудительной конвекции: встречный воздушный поток проходит сквозь них, отводя тепло от зоны контакта с колодками. Одновременно удаляются газообразные продукты износа и микрочастицы, снижающие эффективность торможения.

Механизмы охлаждения колодок через перфорацию

Вентиляционный эффект: Воздух, попадая в отверстия на рабочей поверхности, проходит к тыльной стороне диска, унося тепло через радиальные каналы вентилируемой конструкции.
Увеличение площади теплообмена: Перфорация расширяет суммарную площадь контакта металла с воздухом на 15-25%, ускоряя охлаждение.
Стабилизация фрикционного слоя: Удаление перегретых частиц с поверхности колодок предотвращает образование глазированной пленки, сохраняя стабильный коэффициент трения.

Тип перфорации	Влияние на охлаждение колодок
Сквозные отверстия	Максимальный воздушный поток через колодку, но ускоренный износ накладок
Глухие выточки	Снижение засорения, сохранение структуры колодки при умеренном теплоотводе
Спиральная/радиальная схема	Оптимальное распределение воздушных потоков по всей площади контакта

Эффективность системы напрямую зависит от диаметра, угла наклона и плотности расположения отверстий. Избыточная перфорация ослабляет структурную целостность диска, тогда как недостаточная – снижает теплоотвод. Современные решения включают комбинацию с вентилируемыми камерами внутри диска и направленными канавками на поверхности, создающими эффект турбины для принудительной прокачки воздуха через колодки.

Удаление воды с рабочей поверхности в дождь

В дождливую погоду или при движении по лужам вода образует тонкую пленку между колодками и поверхностью тормозного диска. Этот слой резко снижает коэффициент трения, увеличивая тормозной путь и создавая эффект временной потери контроля – явление, известное как "аквапланирование тормозов".

Перфорация дисков решает эту проблему: отверстия действуют как каналы для принудительного отвода воды и грязи. Центробежная сила выталкивает жидкость радиально наружу, а перфорационные каналы создают пути для её быстрого удаления с контактной зоны, предотвращая образование сплошной гидродинамической прослойки.

Принцип работы и особенности

Отверстия пробивают водяную пленку в момент контакта колодки с диском. Под давлением фрикционного материала вода проталкивается в перфорационные каналы и выводится за пределы рабочей поверхности. Дополнительный эффект создают микронасечки на кромках отверстий – они разрушают остаточную влагу.

Скорость осушения: Полное удаление влаги происходит за 1-2 оборота диска.
Сравнение с гладкими дисками: Эффективность торможения во влажных условиях выше на 15-30%.
Влияние геометрии: Диаметр и угол наклона отверстий оптимизируются для минимизации задержки воды.

Тип диска	Удаление воды	Риск аквапланирования
Гладкий	Медленное (через дренажные канавки)	Высокий
Перфорированный	Мгновенное (через отверстия)	Минимальный

При интенсивном дожде комбинация перфорации и вентилируемой структуры диска обеспечивает двойной дренаж: наружные отверстия отводят поверхностную воду, а внутренние каналы вентиляции удаляют влагу из полости между рабочими поверхностями.

Снижение эффекта газообразования на контактной зоне

При интенсивном торможении между колодкой и диском образуются газы, вызванные пиролизом фрикционного материала и испарением влаги. Этот газовый слой снижает коэффициент трения и ухудшает эффективность торможения. Перфорируемые диски решают проблему за счет сквозных отверстий, выполняющих роль каналов для отвода газов.

Отверстия создают пути для выхода газов из зоны контакта, предотвращая их накопление. Это обеспечивает стабильное давление колодки на рабочую поверхность диска без потерь энергии на преодоление газовой прослойки. Дополнительно отверстия удаляют микрочастицы износа, снижая абразивное воздействие.

Ключевые механизмы снижения газообразования

Принудительная вентиляция: Отверстия создают эффект "пылесоса", отсасывая газы при вращении диска
Увеличение площади краев: Каждое отверстие формирует дополнительные режущие кромки для разрушения газовой пленки
Терморегуляция: Снижение температуры в зоне контакта замедляет пиролиз колодок

Тип отверстий	Эффективность газоотвода	Особенности работы
Сквозные цилиндрические	Высокая	Оптимальный баланс между отводом газов и прочностью
Конические (расширяющиеся наружу)	Максимальная	Усиленный эффект вентилятора, но выше риск трещин
Наклонные под углом	Средняя	Направленный отвод газов, снижение шума

Важно: Диаметр и плотность отверстий рассчитываются индивидуально – избыточная перфорация снижает прочность и теплоемкость диска. Современные разработки используют асимметричные схемы расположения отверстий для компенсации термонапряжений.

Уменьшение веса ротора по сравнению с цельными аналогами

Перфорация в тормозных дисках создаёт систему отверстий, которые физически удаляют часть материала из тела ротора. Это напрямую сокращает его общую массу по сравнению со сплошным диском аналогичных внешних габаритов и толщины. Величина снижения веса варьируется, но обычно находится в диапазоне 10-20%, в зависимости от типа перфорации (количество, размер и расположение отверстий) и исходной конструкции диска.

Снижение неподрессоренных масс – ключевое преимущество облегчённого перфорированного ротора. Уменьшение веса вращающихся компонентов (диск, ступица, колесо) приводит к лучшей реакции подвески на неровности дороги. Колесо быстрее отслеживает профиль покрытия, улучшая сцепление шины с асфальтом, особенно на высоких скоростях или при агрессивной езде. Это также снижает инерционную нагрузку на ступичные подшипники и элементы подвески.

Преимущества снижения веса ротора

Повышение динамики разгона и торможения: Уменьшение момента инерции вращающихся масс требует меньших усилий двигателя для разгона и позволяет тормозной системе эффективнее замедлять колесо.
Снижение расхода топлива: Меньшая инерция вращения косвенно способствует экономии топлива, особенно в городском цикле с частыми разгонами и остановками.
Улучшение теплоотвода: Хотя основная функция отверстий – газоотвод, уменьшенная масса также означает меньше материала, который нужно нагреть, что косвенно помогает поддерживать стабильность температурного режима.
Снижение нагрузки на подвеску: Уменьшенная неподрессоренная масса снижает силы инерции, действующие на рычаги, амортизаторы и пружины, повышая их ресурс и комфорт.

Характеристика	Цельный ротор	Перфорированный ротор
Вес (пример, 330 мм)	~7.5 - 8.5 кг	~6.5 - 7.5 кг
Неподрессоренная масса	Выше	Ниже (на ~1-1.5 кг/колесо)
Момент инерции	Выше	Ниже

Роль перфорации в стабилизации трения колодок

Перфорация на поверхности тормозного диска выполняет ключевую функцию в поддержании стабильного коэффициента трения между колодкой и диском. Отверстия обеспечивают эффективный отвод газов и мелких частиц износа, образующихся в зоне контакта при высоких температурах. Без этого между фрикционными материалами формируется газовая прослойка, снижающая эффективность торможения ("газообразование" или "fade").

Дополнительно перфорация выступает как режущая кромка, непрерывно обновляющая поверхность колодки. Это предотвращает локальное остекловывание фрикционного материала из-за перегрева, которое приводит к снижению сцепления. Отверстия также способствуют равномерному распределению тепловой нагрузки, минимизируя деформации диска и терморастрескивание.

Механизмы стабилизации

Устранение газовой подушки: Отверстия создают пути для выброса нагретых газов и пыли наружу под действием центробежной силы.
Контроль влажности: Перфорация ускоряет удаление воды с поверхности при торможении в дождь, сокращая время "активации" колодок.
Микрошлифовка колодки: Кромки отверстий счищают затвердевшие участки фрикционного материала, поддерживая его оптимальную шероховатость.

Фактор риска	Влияние без перфорации	Эффект перфорации
Газообразование	Резкое падение трения (>30%)	Стабильный коэффициент трения (±5%)
Загрязнение поверхности	Накопление пыли, снижение эффективности	Самоочистка контактной зоны
Перегрев колодки	Остекловывание, неравномерный износ	Терморегуляция, сохранение структуры материала

Эффективность перфорации напрямую зависит от геометрии отверстий: коническая форма (в отличие от цилиндрической) усиливает отвод продуктов износа. Однако чрезмерная перфорация снижает площадь контакта и механическую прочность диска, требуя точного инженерного расчета при проектировании.

Подавление вибрации и скрипов при торможении

Вибрация (эффект "биения" руля или педали) и скрипы возникают из-за резонансных колебаний, неравномерного износа или накопления газов/пыли в зоне контакта колодки с диском. Эти явления снижают комфорт и эффективность торможения, а также ускоряют износ компонентов. Перфорированные диски активно противодействуют этим проблемам благодаря своей конструкции.

Отверстия в рабочей поверхности выполняют роль каналов для отвода газов, образующихся при высокотемпературном разложении материала фрикционных накладок. Эти газы создают прослойку между колодкой и диском, ухудшая сцепление и провоцируя вибрации ("газовый молот"). Перфорация дренирует газы, обеспечивая стабильный контакт поверхностей. Дополнительно отверстия выступают как режущие кромки, очищающие торец колодки от пыли и грязи.

Ключевые механизмы подавления

Демпфирование резонанса: Отверстия нарушают равномерность поверхности диска, рассеивая энергию колебаний и предотвращая образование стоячих волн.
Улучшенный теплоотвод: Увеличенная площадь краев отверстий способствует охлаждению, снижая температурные деформации диска – частую причину "биения".
Минимизация заклинивания: Устранение газовой прослойки исключает эффект временной потери контакта (stick-slip), который вызывает визг.
Самоочистка: Края отверстий соскабливают с колодки затвердевшие частицы пыли и грязи, способные выступать очагами вибрации и писка.

Эффективность подавления зависит от геометрии перфорации (диаметр, глубина, угол наклона отверстий, шаг) и качества обработки кромок. Слишком агрессивные края или избыточное число отверстий могут ускорить износ колодок. Оптимальный вариант – комбинация перфорации с насечками, где канавки отводят основной объем газов, а отверстия обеспечивают глубокое дренирование и демпфирование.

Специфика теплопередачи в экстремальных условиях

При интенсивном торможении кинетическая энергия автомобиля преобразуется в тепловую, вызывая быстрый и значительный нагрев тормозного диска. В экстремальных условиях (трековые гонки, экстренные остановки с высоких скоростей, горные серпантины) температура поверхности диска может превышать 700°C, приближаясь к критическим значениям для материала. На этом этапе эффективность теплопередачи становится ключевым фактором предотвращения "провала" тормозов – явления, при котором перегрев колодок приводит к выделению газов и резкому падению коэффициента трения.

Перфорация играет решающую роль в управлении тепловыми потоками. Отверстия создают дополнительные пути для конвективного теплообмена: раскаленные газы и частицы из зоны контакта колодки и диска активно выбрасываются наружу через каналы. Это не только снижает температуру рабочей поверхности, но и минимизирует риск образования локальных "горячих точек" – участков с аномально высоким нагревом, вызывающих коробление диска или термические трещины. Одновременно увеличивается площадь поверхности диска, контактирующей с набегающим потоком воздуха, что усиливает охлаждение.

Ключевые аспекты теплопередачи при экстремальных нагрузках

Интенсификация конвекции: Турбулентные потоки воздуха, формируемые при прохождении через перфорационные каналы, разрушают пограничный тепловой слой на поверхности диска, многократно увеличивая скорость отвода тепла в окружающую среду.
Борьба с газовой подушкой: Быстрая эвакуация газообразных продуктов износа фрикционного материала через отверстия предотвращает их накопление на рабочей поверхности. Это исключает эффект "глазирования" колодок и поддерживает стабильный коэффициент трения.
Термоциклическая стойкость: Равномерное распределение температуры по объему диска благодаря перфорации снижает внутренние термические напряжения. Это повышает устойчивость диска к многократным резким нагревам и охлаждениям (термоциклированию), продлевая ресурс.
Ограничения материала: При сверхвысоких температурах (>800°C) эффективность перфорации снижается из-за физических ограничений сплава (риск пережога кромок отверстий, потеря прочности). Требуется применение спецсплавов или композитных материалов (углерод-керамика).

Фактор	Влияние на теплопередачу	Роль перфорации
Скорость воздушного потока	Прямо пропорциональна теплоотводу	Создает направленные каналы для ускорения потока
Температура поверхности диска	Рост выше 500°C резко увеличивает тепловыделение	Локально охлаждает зоны трения, отводя тепло от центра к периферии
Толщина диска	Увеличивает тепловую емкость, но замедляет прогрев/остывание	Компенсирует инерционность массивности за счет сквозной вентиляции

Особенности износа тормозных колодок с перфорированными дисками

Перфорация на тормозных дисках создаёт агрессивную рабочую поверхность, активно воздействующую на фрикционный материал колодок. Каждое отверстие выступает как режущий элемент, усиленно снимающий верхний слой накладки при контакте. Этот эффект способствует самоочищению поверхностей от пыли и газов, но одновременно интенсифицирует механическое истирание.

Неравномерный контакт колодки с ребрами между перфорацией провоцирует точечные пиковые нагрузки на фрикционный материал. Особенно заметен ускоренный износ в начальный период эксплуатации ("притирка"), когда колодка адаптируется к сложному рельефу диска. Частицы пыли, задерживающиеся в отверстиях, работают как абразив, дополнительно повышая коэффициент трения и износ.

Ключевые факторы влияния

Ускоренный износ колодок по сравнению с гладкими дисками (разница до 15-30%) из-за режущего эффекта кромок отверстий
Локализованный износ в зонах контакта с перемычками между перфорацией, создающий волнообразный профиль накладки
Повышенное образование мелкодисперсной пыли из-за интенсивного истирания фрикционного материала
Зависимость интенсивности износа от диаметра и плотности расположения отверстий

Тип перфорации	Влияние на колодки	Рекомендации
Мелкая частая	Максимальное истирание, шум	Мягкие композитные колодки
Крупная редкая	Умеренный износ, терморельеф	Полуметаллические колодки
Наклонные каналы	Снижение вибрации, равномерный износ	Керамические/органические колодки

Для компенсации ускоренного износа рекомендуется использовать колодки с повышенной термостойкостью и специальными присадками в составе фрикционного материала. Регулярная очистка отверстий диска от грязи и продуктов износа критически важна для сохранения ресурса комплектующих.

Нюансы притирки новых перфорированных дисков

Притирка перфорированных тормозных дисков требует особого внимания из-за специфики их конструкции. Отверстия создают локальные зоны повышенного теплового напряжения, что при агрессивной обкатке может вызвать деформацию или микротрещины. Неравномерный контакт поверхности с колодками в начальный период усиливает риск вибраций и снижения эффективности торможения.

Ключевая задача – обеспечить постепенное формирование равномерного фрикционного слоя на рабочей поверхности. Для этого первые 300-500 км исключайте экстренные торможения и длительные нагрузки (например, затяжные спуски). Рекомендуется использовать метод ступенчатой притирки: серия циклов умеренного торможения с последующим охлаждением.

Параметр	Перфорированные диски	Обычные диски
Пробег притирки	400-600 км	200-300 км
Критическая температура	Не более 250°C	До 300°C
Особые ограничения	Запрет резких охлаждений (лужи, снег)	Умеренные ограничения

Диагностика трещин вокруг отверстий

Трещины вокруг перфорации – критический дефект, возникающий из-за циклических термомеханических нагрузок, концентрации напряжений у кромок отверстий и усталости материала. Микротрещины образуются перпендикулярно направлению вращения, постепенно разрастаясь радиально от отверстий к внешнему/внутреннему краю диска.

Регулярный визуальный осмотр обязателен после каждой интенсивной эксплуатации (трек, горные спуски) или при появлении вибраций/шума. Особое внимание уделяют зонам между отверстиями (перемычкам) и участкам с потемнением металла – индикаторами перегрева.

Методы выявления трещин

Используются следующие методы диагностики:

Визуальный контроль: Тщательный осмотр при хорошем освещении (используйте лупу 5-10х). Критическая длина трещины – более 5 мм или выход к краю диска.
Магнитно-порошковая дефектоскопия (МПД): Намагничивание диска с нанесением магнитного порошка. Трещины четко визуализируются скоплениями порошка вдоль дефекта. Наиболее точный метод для скрытых микротрещин.
Капиллярный контроль (пенетранты): Нанесение проникающей жидкости и индикаторного состава. Трещины проявляются в виде цветных линий. Эффективен для поверхностных дефектов.

Важно: Диски с любыми трещинами вокруг отверстий подлежат немедленной замене. Эксплуатация приводит к катастрофическому разрушению диска!

Чистка отверстий от грязи и продуктов износа

Регулярная очистка вентиляционных отверстий перфорированных дисков критически важна для сохранения их функциональности. Накопление грязи, металлической пыли от колодок и дорожных реагентов приводит к снижению эффективности отвода тепла и газов, провоцирует вибрации и неравномерный износ рабочей поверхности.

Механические загрязнения блокируют каналы, препятствуя циркуляции воздуха, что вызывает перегрев диска и ускоренную деградацию материала. Особенно активно забиваются отверстия при эксплуатации в условиях повышенной влажности, бездорожья или агрессивной городской среды с химическими реагентами.

Способы очистки

Для восстановления работоспособности отверстий применяют следующие методы:

Механическая продувка сжатым воздухом: Базовый способ удаления рыхлых отложений без демонтажа диска. Требует осторожности во избежание повреждения суппорта.
Жёсткие нейлоновые щётки: Ручная очистка при частичном снятии колеса. Эффективна против въевшейся грязи, исключает царапины на поверхности.
Специализированные химические очистители тормозных систем: Растворители на основе органических соединений для размягчения застарелых отложений. После нанесения обязательна тщательная смывка водой.

Внимание: Категорически запрещено использовать металлические щётки или свёрла – они повреждают кромки отверстий, создавая концентраторы напряжения и очаги коррозии.

Профилактические меры

Промывка дисков водой под давлением после поездок по грязи или зимним дорогам.
Контроль состояния отверстий при каждой замене колодок или сезонной смене шин.
Применение бесконтактных очистителей суппортов 2-3 раза в год для предотвращения закоксовывания.

Признак загрязнения	Рекомендуемое действие
Более 30% отверстий частично забиты	Очистка щёткой + продувка
Масляные пятна или смолистые отложения	Химическая обработка + промывка
Окалина или спечённые частицы колодок	Механическое удаление нейлоновым инструментом

Комплексы Stadler Style

Комплексы Stadler Style представляют собой инженерные решения для железнодорожного транспорта, где перфорируемые тормозные диски играют ключевую роль в безопасности и эффективности торможения. Применение таких дисков обеспечивает стабильность работы тормозной системы при экстремальных нагрузках и скоростях, характерных для современных поездов. Интеграция перфорированных дисков в комплекс позволяет оптимизировать тепловой режим и минимизировать эффект «газовой подушки».

Особенностью Stadler Style является адаптация перфорированных дисков под специфику железнодорожного подвижного состава: повышенная площадь охлаждения, специальные сплавы, устойчивые к термоциклированию, и расчётная геометрия отверстий для предотвращения трещинообразования. Комплексы включают не только диски, но и совместимые колодки, датчики износа и системы мониторинга, обеспечивая комплексный подход к торможению.

Ключевые аспекты реализации

Технологические решения Stadler Style выделяются следующими характеристиками:

Материалы: Использование высокоуглеродистых сталей с добавлением хрома и молибдена для термостойкости до 700°C.
Перфорация: Радиально-лучевая схема отверстий диаметром 5–8 мм, снижающая локальные напряжения.
Теплоотвод: Увеличенная площадь вентиляционных каналов в комбинации с перфорацией для снижения температуры на 15–20%.

Параметр	Городской транспорт (трамваи)	Межрегиональные поезда	Скоростные составы
Толщина диска	40–50 мм	60–70 мм	80–95 мм
Тип перфорации	Концентрические кольца	Спиральное расположение	Асимметричный узор
Срок службы	300 000 км	550 000 км	400 000 км

Дополнительные преимущества включают совместимость с рекуперативным торможением, где перфорация предотвращает неравномерный износ при переключении режимов. Для скоростных линий применяются диски с комбинированной перфорацией: центральная зона – вентиляционные каналы, периферия – дренажные отверстия для отвода воды.

Группы Passenger Car Design: Классификация и Особенности Требований к Тормозным Дискам

Классификация Passenger Car Design разделяет легковые автомобили на группы, учитывая массу, динамические характеристики и типичные условия эксплуатации. Это позволяет производителям оптимизировать тормозные системы под конкретные нагрузки и температурные режимы, обеспечивая безопасность и эффективность торможения.

Для перфорированных дисков группа автомобиля напрямую влияет на требования к прочности, термостойкости и геометрии отверстий. Спортивные модели нуждаются в сложных схемах перфорации для агрессивного охлаждения, тогда как городские авто требуют сбалансированных решений, предотвращающих трещины при умеренных нагрузках.

Основные группы и их характеристики

Группа	Тип автомобиля	Требования к дискам	Особенности перфорации
Группа 1	Компактные городские (A/B-класс)	Умеренная термостойкость, сниженный вес	Минимальная перфорация, малый диаметр отверстий
Группа 2	Средний класс (C/D-сегмент)	Сбалансированная теплоотдача, устойчивость к деформации	Средняя плотность отверстий, комбинированные узоры
Группа 3	Премиум/спортивные (E-S-класс)	Максимальная тепловая ёмкость, сопротивление warping	Агрессивная перфорация, радиальные каналы, слотированные края
Группа 4	Высокопроизводительные/тюнинг	Экстремальная термостойкость, керамические композиты	Глубокие каналы, волнообразные отверстия, двойной слой перфорации

Типы Drilled Only

Диски типа "Drilled Only" отличаются исключительно цилиндрическими отверстиями без дополнительных прорезей. Их основная функция – отвод газов и влаги из зоны контакта колодки, а также снижение веса ротора. Такая конструкция обеспечивает стабильное торможение в дождливую погоду, но требует осторожности при экстремальных нагрузках из-за риска трещинообразования.

Ключевые характеристики включают улучшенный теплоотвод за счет конвекции воздуха через отверстия, снижение эффекта "аквапланирования" колодок и умеренное уменьшение неподрессоренных масс. Однако прочность уступает цельнолитым и комбинированным дискам, что ограничивает их применение в гоночных условиях.

Классификация по конструктивным особенностям

Радиальное расположение: Отверстия строго по радиусам диска. Обеспечивает равномерный износ и предсказуемую дегазацию.
Спиральное расположение: Отверстия смещены по дуге, образуя спиралевидный узор. Улучшает аэродинамику охлаждения за счет создания воздушного вихря.
Стохастическое расположение: Асимметричное распределение отверстий. Снижает резонансные вибрации и шум при торможении.

Тип отверстий	Диаметр (мм)	Эффект
Прямостенные	5-7	Баланс прочности и вентиляции
Конические	6-8 (с сужением)	Снижение концентрации напряжений у кромок
Ступенчатые	5+3 (сочетание)	Оптимизация воздушного потока в разных зонах диска

Материальное исполнение:
- Чугун с никелевыми добавками: Стандартный вариант для серийных авто
- Карбон-керамика: Для спорткаров (минимизация деформации при нагреве)
- Биметаллические: Алюминиевая ступица + чугунный обод (снижение веса)

Гибриды Drilled & Slotted

Гибридные тормозные диски Drilled & Slotted сочетают технологические отверстия и радиальные прорези на рабочей поверхности. Это позволяет одновременно использовать преимущества двух конструкций: эффективный отвод газов и воды через отверстия, а также активную очистку колодок и стабильный контакт благодаря прорезям.

Такая комбинация особенно востребована в условиях переменной влажности или при агрессивной езде, где критично предотвращение "аквапланирования" тормозов и перегрева. Инженерный компромисс заключается в поиске баланса между охлаждением, прочностью и износостойкостью.

Ключевые особенности и вариации

Конструкции различаются по расположению элементов:

Чередование отверстий и прорезей в одном ряду
Раздельные зоны: сверления ближе к центру, прорези – по краю
Комбинированные пазы (прорезь, переходящая в отверстие)

Материальные ограничения:

Чугунные диски допускают комбинацию, но требуют утолщённых перемычек между отверстиями
Углерод-керамика использует только фрезерованные прорези из-за риска сколов
Стальные спортивные версии часто имеют зонное охлаждение

Параметр	Drilled & Slotted	Только Slotted	Только Drilled
Отвод воды	Максимальный	Средний	Высокий
Термостойкость	Умеренная	Высокая	Низкая
Износ колодок	Ускоренный	Умеренный	Минимальный

Эксплуатационные нюансы включают повышенный шум при торможении и ускоренный износ колодок из-за агрессивного воздействия кромок. Для daily-drive рекомендованы варианты с минимальным количеством отверстий и скошенными кромками прорезей.

Специализированные конструкции для мототехники

Мотоциклетные тормозные диски отличаются от автомобильных меньшими габаритами, весом и повышенными требованиями к теплоотводу из-за компактности тормозной системы. Конструкции оптимизируют под высокие центробежные нагрузки и вибрации, характерные для двухколесной техники, где эффективное охлаждение критически важно даже при меньших площадях поверхности.

Для мототехники чаще применяют нержавеющие стали марки 420/430, реже – композитные материалы (керамика, карбон-керамика) в премиум-сегменте. Распространены плавающие роторы с подвижными креплениями, компенсирующие тепловую деформацию, а также двухсекционные диски с перфорированным внешним кольцом и цельнолитым внутренним крепежным элементом.

Типы перфорации и особенности

Круглые отверстия: Стандартный вариант для городских и туристических моделей. Обеспечивают баланс между очисткой колодок, вентиляцией и прочностью.
Овальные/продолговатые прорези: Увеличивают площадь вентиляции на 15-20% против круглых. Чаще встречаются в спортбайках для интенсивного теплоотвода при агрессивной езде.
Радиальные пазы: Создают эффект "вентилятора", активно вытягивая горячий воздух от ступицы. Комбинируются с отверстиями для снижения веса и улучшения самоочистки.

Конструкция	Преимущества	Ограничения
Плавающий ротор	Снижает вибрации, предотвращает коробление	Выше стоимость, сложность обслуживания
Двухсекционный диск	Локальное усиление зоны крепления	Риск деформации при перегреве стыка
Волнистый край (Wave)	Улучшенный контакт с колодками, снижение веса	Ускоренный износ колодок, шумность

Спортивные модели нередко используют асимметричную перфорацию с неравномерным шагом отверстий для подавления резонансных частот. Внедорожная техника требует усиленных дисков с защитой от грязи – например, с глубокими пазами, самоочищающимися при вращении. Для трек-байков актуальны перфорированные диски с керамическим напылением, снижающим тепловую инерцию.

Тюнинговые решения GT-Racing Pattern

GT-Racing Pattern представляет инженерно-оптимизированную перфорацию тормозных дисков, разработанную для экстремальных условий эксплуатации спортивных автомобилей. Конфигурация отверстий спроектирована методом CFD-моделирования для максимизации газоотвода без критического снижения прочности рабочей поверхности.

Отличительная особенность – асимметричное расположение перфорационных каналов, формирующее вихревые потоки воздуха при вращении диска. Это обеспечивает интенсивное охлаждение фрикционной зоны и агрессивное удаление продуктов износа колодок, что критично для трековых заездов.

Ключевые инженерные особенности

Применяются три патентованных типа отверстий в единой компоновке:

Конические каналы – сужаются от центра к краю, создают эффект сопла Лаваля для ускоренной эвакуации газов
Спиральные пазы – генерируют направленные воздушные вихри вдоль радиуса диска
Микроперфорация – стабилизирует температурное поле на краевых участках

Параметр	Стандартная перфорация	GT-Racing Pattern
Температурный градиент	До 120°C по радиусу	Менее 40°C
Снижение газового барьера	35-40%	78-82%
Деформация при 800°C	0.15-0.25 мм	0.03-0.05 мм

Технология включает компенсационные микронадрезы между основными отверстиями, нейтрализующие термические напряжения материала. Применение возможно только на дисках из карбон-керамических композитов или легированной стали марки 20Х3МВФ.

Эксплуатационные ограничения:

Требуют керамических гоночных колодок с коэффициентом трения μ≥0.48
Эффективны только при скоростях свыше 70 км/ч
Замена после 3-4 трековых сессий из-за абразивного износа кромок

Преимущества для трековых автомобилей

Интенсивные трековые нагрузки создают экстремальный нагрев тормозных узлов, где эффективное охлаждение становится критическим фактором. Перфорированные диски решают эту проблему за счет сквозных отверстий, обеспечивающих активный отвод газов и тепла от поверхности трения.

При многократном агрессивном торможении на высоких скоростях обычные диски рискуют перегреться, что ведет к деформации, вибрации и резкому падению эффективности торможения («фэйд эффект»). Перфорация минимизирует эти риски за счет стабильного поддержания рабочей температуры.

Ключевые эксплуатационные выгоды

Устойчивость к перегреву: Отверстия увеличивают площадь рассеивания тепла на 15-20%, снижая температуру колодок и диска
Борьба с газообразованием: Каналы выводят газы от испарения фрикционного материала, сохраняя контакт колодки с поверхностью
Самоочистка поверхности: Края отверстий срезают загрязнения и отработанный материал с колодок, поддерживая коэффициент трения
Снижение веса: Удаление металла уменьшает вращательную массу, повышая отзывчивость подвески и разгонную динамику

Параметр	Сплошной диск	Перфорированный диск
Температура пикового торможения	650-700°C	500-550°C
Скорость охлаждения	1.5°C/сек	2.8°C/сек
Снижение фэйд-эффекта	Базовый уровень	До 40%

Важно отметить: перфорация сокращает ресурс колодок и дисков из-за локальных перепадов температур, но для трека этот компромисс оправдан приростом стабильности торможения. Конструкция отверстий (конические, прямые) и их расположение оптимизируют баланс между охлаждением и прочностью.

Применение в спортивных кроссоверах

Спортивные кроссоверы активно эксплуатируют перфорированные тормозные диски для компенсации повышенных нагрузок, вызванных массой автомобиля и динамичным стилем вождения. Увеличенная площадь поверхности роторов и специфические условия эксплуатации (резкие торможения после высоких скоростей, частые перепады температур) требуют эффективного отвода газов и устойчивости к перегреву.

Перфорация обеспечивает стабильность тормозного усилия при агрессивном управлении на трассе или извилистых дорогах. Отверстия снижают риск аквапланирования колодок в дождливую погоду, критически важное для полноприводных моделей. Дополнительный бонус – визуальная агрессивность, соответствующая спортивному имиджу таких автомобилей.

Ключевые преимущества для кроссоверов

Терморегуляция: Быстрый отвод тепла при частых торможениях с высоких скоростей.
Снижение затухания: Минимизация эффекта "вялого тормоза" при серии интенсивных замедлений.
Влагоудаление: Отвод воды/грязи с рабочей поверхности для сохранения сцепления в непогоду.

Тип нагрузки	Влияние перфорации
Термическая (перегрев)	Ускоренное охлаждение за счет конвекции и увеличенной площади рассеивания
Механическая (вибрации)	Подавление резонансных колебаний благодаря структуре диска
Эксплуатационная (грязь/вода)	Предотвращение образования паразитной пленки между колодкой и диском

Особенности установки на переднюю ось

Передняя ось автомобиля испытывает повышенные нагрузки при торможении из-за смещения веса вперёд. Это требует особого внимания к подбору и монтажу перфорированных дисков, обеспечивающих эффективный отвод газов и снижение риска перегрева. Правильная установка критически влияет на равномерность распределения усилий, виброустойчивость и общую безопасность системы.

Необходимо строго соблюдать рекомендации производителя по моменту затяжки направляющих суппорта и ступичных гаек, используя динамометрический ключ. Обязательна замена или тщательная очистка аппаратных креплений (болтов, скоб) от коррозии и грязи. Пренебрежение этими процедурами ведёт к биению диска, неравномерному износу колодок и ускоренной деформации.

Ключевые требования и этапы

Очистка посадочной поверхности: Полное удаление ржавчины и загрязнений со ступицы металлической щёткой. Неровности провоцируют дисбаланс.
Обработка контактных зон: Нанесение тонкого слоя высокотемпературной медной смазки на шпильки ступицы и обратную сторону диска для предотвращения прикипания.
Контроль свободного вращения: Диск должен вращаться без заклинивания после предварительной установки (до фиксации суппорта).
Обкатка: Соблюдение щадящего режима первые 300–500 км: избегать резких торможений, длительного замедления с постоянным усилием.

Параметр	Передняя ось	Задняя ось
Тепловая нагрузка	До 70% от общего тормозного усилия	До 30% от общего тормозного усилия
Рекомендуемая толщина диска	Минимум 20-22 мм (для среднеразмерных авто)	Допускается 16-18 мм
Критичность момента затяжки	Высокая (риск вибраций руля)	Средняя

Обязательна проверка совместимости дисков с конкретной моделью суппорта и системой ABS/ESP. Использование проставок без одобрения производителя недопустимо – это смещает расчётную геометрию узла. После монтажа выполняется контрольная поездка с серией плавных торможений для притирки поверхностей, после чего проверяется затяжка крепежа.

Комплекты для задних тормозных механизмов

Комплекты для задних тормозов включают перфорированные диски и совместимые колодки, специально подобранные по геометрии и материалам для совместной работы. Часто в набор добавляются аппаратные скобы, крепежные элементы или противоскрипные пластины, обеспечивающие полную замену изношенных компонентов. Такие решения проектируются с учетом специфики задней оси: меньших нагрузок по сравнению с передними тормозами, но требований к стабильности при длительном торможении и устойчивости к коррозии.

Использование готовых комплектов гарантирует оптимизированное взаимодействие поверхностей трения, что снижает риск вибраций (эффекта «биения») и преждевременного износа. Производители тестируют комбинации дисков и колодок на баланс эффективности торможения, шумовых характеристик и пылеобразования, исключая несовместимость отдельных компонентов. Это упрощает выбор для пользователя и сокращает время монтажа.

Ключевые виды и особенности

Стандартные комплекты: базовые перфорированные диски с органическими или полуметаллическими колодками для повседневной эксплуатации.
Спортивные серии: диски с усиленным охлаждением (например, сотовой перфорацией) и керамические/низкометаллические колодки для экстремальных нагрузок.
Комплекты с защитным покрытием: диски с антикоррозийным слоем на ступице и ребрах, колодки с датчиками износа.

Критерий выбора	Рекомендации
Состав комплекта	Диски + колодки – минимальный набор; наличие скоб/крепежа повышает надежность
Тип перфорации	Прямые каналы – для улицы; скошенные/глухие отверстия – для снижения трещин при гоночных нагрузках
Совместимость с ABS	Обязательна корректная работа с датчиками системы (особенно для колодок с индикаторами)

Важно: установка комплектов требует проверки состояния суппортов и тормозных цилиндров. Неравномерный износ или утечки жидкости сведут на нет преимущества новых компонентов.

Требования к крепежным системам

Крепежные системы обеспечивают надежную фиксацию перфорированных тормозных дисков на ступице, напрямую влияя на безопасность эксплуатации. Они должны гарантировать стабильное положение диска при экстремальных нагрузках, вибрациях и резких температурных перепадах во время торможения.

Несоответствие крепежа техническим требованиям провоцирует биение диска, неравномерный износ поверхностей и деформации, что снижает эффективность торможения. Ключевые аспекты включают точность геометрии, прочностные характеристики и устойчивость к внешним воздействиям.

Критические параметры крепежа

Точность размеров и геометрии
Посадочные отверстия и поверхности должны соответствовать допускам производителя (обычно ±0.1 мм) для исключения радиального биения.
Механическая прочность
Использование сталей класса 8.8 и выше с пределом прочности ≥800 МПа для болтов/шпилек, сохраняющих свойства при нагреве до 500°C.
Антикоррозионная защита
Обязательное цинковое, кадмиевое или керамическое покрытие для предотвращения закисания резьбы в агрессивных средах.
Система фиксации
Применение стопорных шайб, деформационных гаек или анаэробных герметиков для предотвращения самооткручивания от вибраций.

Параметр	Требование	Последствия нарушения
Момент затяжки	Строгое соблюдение спецификаций авто (90-120 Н·м для легковых)	Деформация диска, срез шпилек, люфт
Совместимость	Полное соответствие PCD (диаметру расположения отверстий) и вылету ступицы	Перекос диска, вибрация руля
Термостойкость	Сохранение прочности при +600°C (для спортивных моделей)	Деформация крепежа, потеря момента затяжки

Важно: Запрещается повторное использование одноразовых элементов (контргайки, шплинты) и крепежа с поврежденной резьбой. Регулярная проверка момента затяжки обязательна после первых 500 км установки новых дисков.

Совместимость с суппортами разных производителей

Перфорированные тормозные диски не являются универсальными и требуют строгого соответствия геометрии суппорта конкретного производителя. Ключевые параметры включают диаметр диска, толщину фрикционной части, вылет (расстояние от ступицы до рабочей поверхности), а также расположение и глубину вентиляционных каналов.

Использование дисков с неподходящими характеристиками приводит к снижению эффективности торможения, ускоренному износу колодок, вибрациям и риску заклинивания суппорта. Даже при совпадении посадочных размеров различия в конструкции вентиляционных рёбер или перфорации могут нарушить тепловой баланс.

Факторы совместимости

Диаметр и толщина: Должны точно соответствовать требованиям суппорта. Превышение толщины блокирует поршни, недостаток создаёт зазор.
Вылет (Offset): Ошибка смещает плоскость диска относительно колодок, вызывая частичный контакт.
Конфигурация ступицы: Число и расположение крепёжных отверстий, диаметр центрального отверстия (DIA).
Глубина вентиляционных каналов: Влияет на отвод тепла. Несовпадение нарушает аэродинамику системы.

Проблема при несовместимости	Последствие
Неправильный диаметр	Колодки контактируют с диском частично или выходят за края
Отклонение по толщине	Залипание поршней, неравномерный износ, снижение чувствительности
Ошибка вылета	Вибрации, перегрев, деформация диска
Несоответствие DIA	Биение колеса, дисбаланс

Производители указывают совместимые модели суппортов в технической документации. Кросс-брендовая установка возможна только при полном соответствии всех геометрических и термических параметров, что встречается редко. Для тюнинга рекомендуется использовать комплекты (диски + суппорты) одного бренда или проверенные комбинации с сертифицированной совместимостью.

Центровочные допуски для перфорированных моделей

Центровочные допуски определяют максимально допустимое отклонение геометрического центра тормозного диска относительно оси вращения ступицы. Для перфорированных моделей этот параметр критичен из-за повышенных термических нагрузок и неравномерного распределения массы. Строгое соблюдение допусков (обычно в диапазоне 0.05–0.10 мм) обеспечивает отсутствие биения, вибраций и преждевременного износа подвески.

Пренебрежение допусками провоцирует дисбаланс, усиливающийся под нагрузкой из-за анизотропии материала вокруг отверстий. Это приводит к локальным перегревам, трещинам по краям перфорации, сокращению ресурса колодок и деформации диска. Контроль осуществляется с помощью индикаторных стендов, фиксирующих радиальное и осевое биение при вращении на посадочном адаптере.

Ключевые аспекты допусков

Радиальное биение: Не должно превышать 0.07 мм – нарушение вызывает пульсацию педали тормоза.
Осевое биение: Максимум 0.05 мм – отклонение ведет к неравномерному износу рабочих поверхностей.
Требования к монтажу: Обязательная очистка ступицы и применение динамометрического ключа для соблюдения момента затяжки.

Тип диска	Допуск по DIN	Допуск по ISO
Стандартный перфорированный	0.08 мм	0.10 мм
Спортивный (сложная перфорация)	0.05 мм	0.07 мм

Для дисков с комбинированной перфорацией (например, отверстия + пазы) допуски ужесточаются на 15–20% из-за повышенных ударных нагрузок на кромках. Производители указывают спецификации в технической документации – отклонение от этих значений аннулирует гарантию.

Влияние на систему ABS и ESP

Перфорированные тормозные диски улучшают взаимодействие колодки с поверхностью диска за счет эффективного отвода газов и паров, образующихся при экстремальном торможении. Это обеспечивает стабильный коэффициент трения, что критично для корректной работы ABS: система точнее определяет момент блокировки колес и оперативнее регулирует давление в тормозных магистралях.

При использовании перфорированных дисков ESP получает более предсказуемые данные о силе торможения на каждом колесе. Улучшенное охлаждение предотвращает локальный перегрев, снижая риск временного падения эффективности тормозов – ключевого фактора для алгоритмов стабилизации, особенно в сложных дорожных условиях или на высоких скоростях.

Ключевые аспекты влияния

Снижение вероятности аквапланирования колодки: Отверстия эффективно отводят воду и грязь, минимизируя проскальзывание. Это позволяет ABS сохранять контроль даже в дождь или на мокром покрытии.
Стабильность тормозного момента: Равномерный теплоотвод предотвращает деформации диска («ведение»), обеспечивая постоянный контакт с колодками. ESP точнее рассчитывает вектор стабилизации без коррекций на неравномерный износ.
Сокращение fade-эффекта: Интенсивное охлаждение замедляет деградацию фрикционных свойств при длительном торможении. ABS/ESP работают в штатном режиме без потери эффективности даже при серии экстренных остановок.

Параметр	Влияние на ABS	Влияние на ESP
Температурная стабильность	Снижает частоту ложных срабатываний из-за перегрева	Повышает точность расчетов поперечной динамики
Водоотведение	Уменьшает задержку срабатывания на мокрой дороге	Предотвращает ошибочное вмешательство при разгоне/торможении в повороте
Износостойкость	Сохраняет калибровочные характеристики датчиков	Исключает корректировки из-за неравномерного износа пар колес

Важно: При установке перфорированных дисков требуется тщательный подбор совместимых колодок. Некорректный выбор фрикционного материала может увеличить вибрации, создавая помехи для датчиков ABS и провоцируя преждевременные срабатывания ESP.

Подбор колодок для разных типов перфорации

Выбор тормозных колодок напрямую зависит от типа перфорации дисков, так как рисунок отверстий и канавок влияет на температурный режим, агрессивность контакта и удаление продуктов износа. Несоответствие фрикционного материала колодок специфике перфорации снижает эффективность торможения и ускоряет износ компонентов.

Ключевыми параметрами при подборе являются состав колодок (органические, полуметаллические, керамические) и их температурный диапазон работы. Перфорация создает локальные зоны повышенного напряжения и тепловых нагрузок, что требует от колодок стабильности характеристик при перепадах температур и устойчивости к расслоению.

Тип перфорации	Рекомендуемый состав колодок	Температурный режим
Прямые отверстия	Органические (NAO)	До 350°C
Глубокие слоты	Полуметаллические/Sintered	До 600°C
Комбинированная	Керамические	До 750°C

Шумовые характеристики при городской эксплуатации

Перфорированные тормозные диски демонстрируют специфические акустические особенности в условиях городской езды, где преобладают частые циклы торможения с умеренными нагрузками. Перфорация способствует более эффективному отводу газов и частиц из зоны контакта колодки с диском, что снижает риск возникновения "газовой подушки", но одновременно создает предпосылки для генерации высокочастотных звуковых колебаний при прохождении кромок отверстий под колодкой.

При движении в плотном потоке с регулярными замедлениями до низких скоростей (5-30 км/ч) владельцы могут отмечать характерный свист или высокочастотный гул. Это явление усиливается при попадании микрочастиц пыли или влаги в перфорационные каналы, а также при работе с полуметаллическими колодками, склонными к резонансным вибрациям на неровных поверхностях диска. Звук обычно кратковременный и пропадает после прогрева системы или интенсивного торможения.

Факторы влияния на шум

Геометрия перфорации: круглая форма отверстий генерирует меньше резонанса, чем щелевидная
Состав колодок: керамические и органические смеси тише полуметаллических
Температурный режим: "холодный" скрип характерен для первых торможений утром

Тип шума	Причина возникновения	Периодичность
Высокочастотный свист	Вибрация кромок отверстий при низком прижиме колодки	Начало торможения
Периодический гул	Резонанс в перфорационных каналах при влажности	Сырая погода

Для минимизации акустического дискомфорта производители применяют скосы (chamfers) по краям отверстий, снижающие резкость взаимодействия с колодкой, и переменный шаг перфорации, нарушающий синхронизацию звуковых волн. Регулярная очистка дисков от грязи и использование специализированных смазок для направляющих суппорта также уменьшают проявление шумовых эффектов.

Ресурс службы vs стандартных дисков

Ресурс службы перфорированных тормозных дисков в большинстве случаев оказывается ниже по сравнению со сплошными (стандартными) дисками. Основная причина заключается в самой конструкции: отверстия создают зоны концентрации механических напряжений и становятся точками инициации трещин при интенсивных нагрузках.

Процесс термоциклирования – нагрев при торможении и последующее охлаждение – создает значительные термические напряжения в материале диска. Наличие отверстий усугубляет этот процесс, так как края отверстий нагреваются и остывают быстрее, чем массивные участки диска. Это ускоряет развитие усталостных микротрещин, которые в итоге могут привести к появлению крупных радиальных трещин и преждевременному выходу диска из строя.

Факторы, влияющие на снижение ресурса:

Концентрация напряжений: Отверстия являются естественными концентраторами напряжений. Под действием тормозных усилий и термических нагрузок напряжения на краях отверстий многократно превышают напряжения в сплошном материале.
Ускоренное термоциклирование: Локальный нагрев и охлаждение в зоне отверстий создают градиенты температур, порождающие дополнительные термические напряжения, ускоряющие усталость металла.
Утоньшение фрикционного слоя: Перфорация уменьшает общую площадь трения. При равных условиях эксплуатации износ материала в зоне отверстий может происходить несколько быстрее.
Коррозионная усталость: В отверстиях может скапливаться влага и солевые растворы (особенно зимой), что в сочетании с циклическими нагрузками способствует развитию коррозионно-усталостных трещин.
Качество исполнения: Ресурс сильно зависит от качества изготовления диска. Грубая обработка отверстий (заусенцы, микротрещины по краям), использование некачественного чугуна или ошибки в проектировании (слишком большие отверстия, их расположение) резко сокращают срок службы.

Параметр	Сплошной (Стандартный) Диск	Перфорированный Диск
Площадь фрикционной поверхности	Максимальная	Уменьшена (на площадь отверстий)
Распределение тепловой нагрузки	Более равномерное	Локальные перегревы у отверстий
Концентрация напряжений	Относительно низкая	Высокая на краях отверстий
Склонность к термоусталостному растрескиванию	Умеренная	Повышенная
Типичный ресурс при агрессивной езде	Выше	Ниже

Важно понимать, что степень снижения ресурса варьируется. Качественные перфорированные диски от известных производителей, предназначенные для дорожного использования, могут иметь ресурс, близкий к стандартным, особенно при умеренном стиле вождения. Однако в условиях экстремальных нагрузок (трек, спортивная езда) разница в долговечности становится существенной. Выбор перфорированных дисков всегда предполагает определенный компромисс между улучшенными эксплуатационными характеристиками (охлаждение, отвод газов) и потенциально сниженным сроком службы.

Проверка минимальной толщины в зонах перфорации

Контроль минимально допустимой толщины тормозного диска в зонах перфорации критически важен для безопасности. Отверстия создают зоны локального износа и снижения прочности, где материал истончается интенсивнее из-за термонагружений и абразивного воздействия колодок. Превышение износа в этих участках грозит растрескиванием диска или внезапным разрушением при экстренном торможении.

Замеры выполняются микрометром или специализированным штангенциркулем с узкими губками в нескольких точках по периметру отверстий. Производители четко указывают минимальные значения для конкретной модели (обычно в диапазоне 18-22 мм для легковых авто), которые выштампованы на ступице или указаны в техдокументации. Игнорирование этих параметров приводит к катастрофическому отказу тормозной системы.

Особенности замера в перфорированных зонах

Точки контроля: Замеры производятся между отверстиями, но как можно ближе к их краям, где износ максимален. Требуется минимум 8 замеров на диск (по 2 на каждую четверть окружности).
Учет кривизны: Поверхность диска в зоне перфорации часто имеет сложный рельеф. Инструмент должен плотно прилегать к рабочей поверхности, исключая попадание в выемки отверстий.
Сравнение с базовой толщиной: Полученные значения сверяются не только с минимумом, но и с толщиной неперфорированной части диска для оценки равномерности износа. Разница >0.5 мм указывает на деформацию.

Параметр	Значение	Последствия превышения износа
Минимальная толщина (тип. легк. авто)	18-22 мм (зависит от модели)	Риск расслоения, трещин от перегрева
Макс. разница толщины (перфорация/гладкая часть)	≤ 0.5 мм	Вибрации, биение руля, ускоренный износ колодок
Глубина выработки у отверстий	Не более 1 мм от новой поверхности	Снижение эффективности торможения, перегрев

Отверстия аккумулируют продукты износа и влагу, ускоряя коррозию краёв. При замерах особое внимание уделяется конусности отверстий: если края стали остроугольными ("лезвие"), диск подлежит немедленной замене независимо от толщины. Регулярный замер (каждые 5-10 тыс. км) – обязательная процедура для перфорированных дисков в условиях агрессивной езды.

Маркировки качества и стандарты испытаний

Производители наносят на тормозные диски специальные маркировки, подтверждающие соответствие международным стандартам безопасности и качества. Обязательными являются обозначения сертификации по региональным нормам: ECE R90 для Европы, FMVSS 135 для США и JIS D4411 для Японии. Эти маркировки гарантируют, что продукт прошёл цикл испытаний на эффективность торможения, температурную стойкость и структурную целостность.

Ключевые параметры, контролируемые при испытаниях, включают устойчивость к тепловому растрескиванию (термоциклирование), минимальный коэффициент трения при экстремальных температурах (до 700°C), балансировку и геометрические допуски. Диски тестируются на стендах, имитирующих экстремальные условия: повторяющиеся резкие торможения со скорости 100 км/ч до полной остановки с интервалами, недостаточными для охлаждения.

Основные стандарты и маркировки

ISO 9001/TS 16949 – маркировка системы менеджмента качества производителя
ECE R90 – европейский стандарт (буква "Е" в круге с кодом страны)
FMVSS 135 – требование DOT для североамериканского рынка
JIS D4411 – японские промышленные стандарты испытаний

Параметр испытаний	Методика	Критерий соответствия
Термическая усталость	15 циклов торможения с 100 км/ч при 500°C	Отсутствие трещин > 1 мм
Деформация	10 экстренных остановок с 80% нагрузкой	Биение ≤ 0,05 мм
Износостойкость	5000 км городского цикла с контролем массы	Потеря массы ≤ 10%

Премиальные производители дополнительно указывают материал изготовления (например, GG20 для чугуна) и технологию обработки (мартенситизация, криогенная закалка). Отдельные маркировки типа "HA+" или "SC" обозначают совместимость с системами помощи при торможении и спортивными режимами работы.

Рейтинг производителей по износостойкости

Износостойкость тормозных дисков напрямую влияет на их ресурс и безопасность эксплуатации. Этот параметр определяется качеством материалов, технологией производства и защитными покрытиями, которые замедляют коррозию и истирание рабочей поверхности.

При составлении рейтинга учитывались результаты стендовых тестов, отзывы потребителей и экспертные оценки долговечности дисков в различных дорожных условиях. Ключевыми критериями стали сохранение геометрии, устойчивость к перегреву и минимальная склонность к образованию трещин.

Топ-5 производителей по износостойкости

Производитель	Характеристики	Особенности
Brembo	Экстремальная износостойкость	Используют легированную сталь с карбоновыми добавками, керамические композиты в премиум-линейках
Zimmermann	Высокая коррозионная стойкость	Технология Z-coating – цинкование по всей поверхности, включая вентиляционные каналы
ATE	Стабильность при агрессивном торможении	Закаленные сплавы с графитовой матрицей, термостойкость до 800°C
Bosch	Оптимальный баланс цены и ресурса	Многослойное антикоррозийное покрытие, усиленные мостики вентиляции
TRW	Устойчивость к деформации	Низкотемпературная закалка, перфорация без острых кромок для равномерного износа

Среди бюджетных сегментов выделяются Akebono и Textar, чьи диски демонстрируют ресурс на 15-20% выше среднего благодаря применению модифицированного чугуна и никелевых покрытий. Специалисты отмечают, что износостойкость также зависит от совместимости с колодками и соблюдения обкатки новых дисков.

Тесты на тепловую деформацию

Тепловая деформация возникает из-за неравномерного расширения материала диска при экстремальном нагреве во время торможения. Для перфорированных дисков этот процесс усугубляется наличием отверстий, создающих зоны с разной теплоотдачей и структурным напряжением. Непроверенные диски подвержены короблению, радиальному биению и трещинам.

Испытания моделируют критические нагрузки: диск разгоняют до заданной скорости, затем прикладывают тормозное усилие до полной остановки. Цикл повторяется многократно без охлаждения, доводя температуру поверхности до 650-800°C. Датчики фиксируют изменения геометрии и структурные повреждения на каждом этапе.

Ключевые аспекты тестирования

Контроль коробления: Лазерные измерители определяют отклонение плоскости диска после 15-20 циклов. Допустимый порог – до 0.05 мм.
Анализ трещинообразования: Микроскопия выявляет микротрещины вокруг перфорации. Критичными считаются повреждения глубиной свыше 0.3 мм.
Твердость материала: Замеры по шкале Роквелла (HRC) до и после тестов. Падение показателя более чем на 10% сигнализирует о пережоге.

Тип теста	Условия	Норматив для спортивных дисков
Экстремальный перегрев	20 циклов торможения со 100 км/ч до 0	Отсутствие видимых трещин после охлаждения
Термоциклирование	Резкий нагрев + водяное охлаждение (500 циклов)	Радиальное биение ≤ 0.07 мм

Результаты напрямую влияют на безопасность: диски с деформацией 0.1 мм вызывают вибрацию руля на высоких скоростях. Для гоночных моделей дополнительно проводят рентгенографию для выявления скрытых дефектов в зонах перфорации.

Коррозионная стойкость отверстий

Отверстия в тормозных дисках критически уязвимы к коррозии из-за увеличенной площади поверхности и склонности к накоплению влаги, грязи и дорожных реагентов. Коррозия развивается по краям перфорации, провоцируя растрескивание металла, изменение геометрии отверстий и снижение структурной целостности диска. В зимних условиях солевые реагенты многократно ускоряют этот процесс.

Для защиты применяют легированные стали с добавлением хрома (12-18%) и молибдена, формирующие пассивный антикоррозионный слой. Дополнительно наносят цинковые или керамические покрытия методом плазменного напыления. Обязательной является финишная обработка кромок отверстий – зенковка удаляет микротрещины и остаточные напряжения после сверления.

Факторы влияния на коррозионную стойкость

Фактор	Влияние	Способ минимизации
Качество кромок	Заусенцы и микротрещины ускоряют окисление	Полировка + алмазное зенкование
Состав сплава	Низкое содержание хрома снижает стойкость	Использование сталей марки 410-440
Тип покрытия	Цинк теряет свойства при 250°C	Керамика (Al₂O₃/TiN) для высокотемпературной эксплуатации

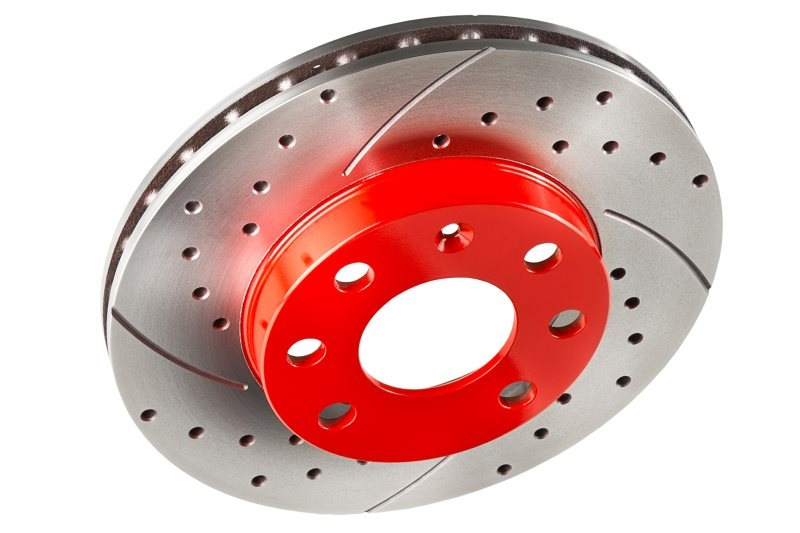

Покраска хаба для предотвращения ржавчины

Хабы тормозных дисков, особенно в местах крепления к ступице, подвержены интенсивной коррозии из-за постоянного воздействия влаги, реагентов и температурных перепадов. Ржавчина не только ухудшает внешний вид колесного узла, но и может затруднить демонтаж диска, привести к закисанию крепежа и неравномерному прилеганию поверхности.

Качественная покраска хаба создает барьерный слой, изолирующий металл от агрессивных факторов. Это особенно важно для перфорированных дисков, где вентиляционные каналы ускоряют распространение влаги к центральной зоне. Использование термостойких составов гарантирует сохранность покрытия при нагреве до рабочих температур тормозной системы.

Ключевые аспекты технологии

Для долговременной защиты необходимо соблюдать этапы:

Подготовка поверхности:
- Механическая зачистка щеткой или пескоструем
- Обезжиривание растворителем
- Удаление окалины и следов старой коррозии

Выбор материалов:

Тип покрытия	Термостойкость	Особенности
Эпоксидный грунт	до +120°C	Антикоррозийная основа
Акриловая эмаль	до +200°C	Быстрая полимеризация
Керамический состав	свыше +600°C	Максимальная износостойкость

Нанесение:
- Распыление в 2-3 тонких слоя
- Сушка между слоями 15-20 минут
- Исключение попадания краски на фрикционную поверхность

Цвет покрытия обычно подбирают в тон диска (черный, графитовый, серебристый). Финишная термообработка феном при +70°C повышает адгезию. Обновлять защиту рекомендуется каждые 2-3 года или при появлении сколов.

Защитные покрытия рабочей поверхности

Защитные покрытия наносятся на нерабочие зоны тормозного диска для предотвращения коррозии. Без такой обработки стальная основа быстро окисляется под воздействием влаги, реагентов и температурных перепадов, что снижает эстетику и долговечность изделия. Особенно критична защита для перфорированных дисков: отверстия увеличивают площадь контакта с агрессивной средой, ускоряя ржавление внутренних каналов и кромок.

Наиболее распространённые виды покрытий включают цинкование, керамику и специальные лакокрасочные составы. Каждый тип отличается технологией нанесения, устойчивостью к высоким температурам и износостойкостью. При выборе учитывают климатические условия эксплуатации и нагрузку: например, для спортивных авто предпочтительны термостойкие составы, а для повседневной езды – комплексная антикоррозийная защита.

Ключевые виды покрытий

Цинковое (Zn): Электрохимическое или гальваническое нанесение. Создаёт барьерный слой, активно защищающий металл. Цвет – серебристый или золотистый. Умеренная термостойкость (до ~300°C).
Керамическое: Напыление композитных материалов. Выдерживает до 700°C, устойчиво к сколам. Часто чёрного или тёмно-серого цвета. Гарантирует защиту на весь срок службы диска.
Полимерно-порошковое: Краска с эпоксидными смолами. Декоративные варианты (красный, синий и др.), но уступает в износостойкости. Требует обновления при повреждениях.

Тип покрытия	Макс. температура	Срок службы	Особенности
Цинковое	300°C	3-5 лет	Самовосстановление микроцарапин
Керамическое	700°C	10+ лет	Не боится песка и химии
Полимерное	200°C	2-4 года	Широкий выбор цветов

Рабочая поверхность никогда не покрывается: состав должен стираться при первых торможениях, чтобы не влиять на эффективность. Технология нанесения требует маскировки зоны трения, иначе возможно задымление или снижение фрикционных свойств. Для перфорированных моделей критичен равномерный слой внутри отверстий – некачественное покрытие провоцирует очаговую коррозию.

Комплекты с болтами анти-лоуджинг

Специальные анти-лоуджинг болты в комплектах для перфорированных дисков предотвращают самопроизвольное ослабление крепления колеса из-за высоких вибраций и ударных нагрузок, характерных для экстремального торможения. Они оснащены уникальным профилем резьбы или механическими фиксаторами (нейлоновыми кольцами, металлическими вставками, деформируемыми участками), создающими постоянное сопротивление откручиванию.

Использование стандартных болтов с перфорированными дисками повышает риск потери колеса: перфорация усиливает вибрации, а перепады температур ускоряют усталость металла. Анти-лоуджинг решение обеспечивает стабильность соединения суппорта и ступицы, критичную для сохранения геометрии диска под нагрузкой и равномерного износа колодок.

Ключевые особенности и варианты исполнения

Конструкции различаются по типу фиксации и материалам:

Нейлоновые стопоры (наиболее доступные) – кольцо в резьбовой части плавится при затяжке, заполняя микронеровности;
Металлические вставки – алюминиевые или стальные деформируемые элементы, создающие трение;
Конусная геометрия резьбы – самостопорящийся профиль, требующий точного момента затяжки;
Фрикционные покрытия – нанесение полимерного состава на резьбу для повышения сцепления.

Тип болта	Преимущества	Ограничения
С нейлоновым кольцом	Низкая цена, простота установки	Ограниченный ресурс (3-5 применений), чувствительность к перегреву
С металлической вставкой	Высокая термостойкость, многократное использование	Требует контроля момента затяжки динамометрическим ключом
С конусной резьбой	Максимальная надежность без дополнительных элементов	Высокая стоимость, риск повреждения резьбы ступицы при ошибке монтажа

Важно: Монтаж требует строгого соблюдения момента затяжки (указан производителем). Превышение усилия повреждает фиксирующие элементы, а недостаточное – сводит эффективность к нулю. Для керамических или композитных колодок рекомендованы болты с металлическими стопорами из-за экстремального нагрева.

Инструкция по замене своими руками

Перед началом работ подготовьте необходимые инструменты: домкрат, противооткатные упоры, баллонный ключ, набор торцевых головок, динамометрический ключ, монтировку, проволоку для фиксации суппорта, очиститель тормозов и медную смазку. Убедитесь, что новые перфорированные диски соответствуют спецификации вашего автомобиля по диаметру, толщине и посадочным параметрам.

Обязательно наденьте защитные очки и перчатки. Автомобиль должен стоять на ровной твердой поверхности с включенной передачей (или положении "Park" для АКПП) и ручным тормозом. Разблокируйте электронный стояночный тормоз при его наличии через сервисное меню бортового компьютера перед подъемом.

Пошаговая процедура замены

Демонтаж колеса
- Ослабьте болты крепления колеса на стоящем автомобиле
- Установите противооткатные упоры под противоположные колеса
- Поднимите домкратом нужную сторону, снимите колесо полностью
Снятие тормозного суппорта
- Открутите два направляющих болта суппорта (обычно 14-17мм)
- Аккуратно подденьте суппорт монтировкой, снимите с диска
- Подвесьте суппорт на проволоке к пружине подвески (не допускайте провисания за тормозной шланг!)
Извлечение старого диска
- Снимите фиксирующий винт (если присутствует), часто требует ударной отвертки
- Снимите диск со ступицы. При прикипании постучите резиновым молотком через деревянную проставку
- Очистите посадочную поверхность ступицы металлической щеткой
Установка нового перфорированного диска
- Нанесите тонкий слой медной смазки на посадочную плоскость ступицы
- Установите диск, совместив отверстия со шпильками ступицы
- Зафиксируйте новым крепежным винтом (при наличии)
Монтаж суппорта и колеса
- Продавите поршень суппорта монтировкой или С-образным зажимом (предварительно открутите крышку бачка тормозной жидкости!)
- Нанесите высокотемпературную смазку на направляющие пальцы
- Установите суппорт, затяните направляющие болты с моментом, указанным в руководстве авто (обычно 25-35 Н·м)
- Поставьте колесо, опустите автомобиль

После замены обязательно прокачайте тормозную систему для удаления воздуха. Совершите серию плавных торможений на скорости 40-60 км/ч для притирки поверхностей. Первые 200 км избегайте экстренного торможения и перегрева дисков. Проверьте затяжку болтов через 50 км пробега. При появлении вибрации или шумов немедленно проведите диагностику.

Критический момент затяжки	Значение
Направляющие болты суппорта	25-35 Н·м
Колесные болты/гайки	90-120 Н·м
Винт крепления диска	2-5 Н·м (при наличии)

Регламент обкатки после установки

Обкатка (притирка) новых перфорированных тормозных дисков и колодок – критически важный этап, формирующий равномерный рабочий слой на поверхностях трения. Пренебрежение процедурой приводит к локальному перегреву, вибрациям, снижению эффективности торможения и сокращению ресурса компонентов. Механизм притирки обеспечивает перенос материала колодок на микропоры диска, создавая стабильную контактную плоскость.

Процесс требует строгого соблюдения скоростного режима, интенсивности торможения и циклов охлаждения. Исключаются экстренные остановки, длительное статическое давление на педаль и агрессивное вождение. Рекомендуемый пробег обкатки – 300-500 км, но ключевым ориентиром служит выполнение циклов торможения, а не километраж.

Поэтапная процедура обкатки

Фаза первичной притирки (0-200 км):
- Ограничение скорости до 80 км/ч
- Исключение торможения сильнее 50% от максимального усилия
- Плавные остановки с прогнозируемым запасом дистанции
Циклы умеренного торможения (8-10 повторов):
- Разгон до 60 км/ч → плавное замедление до 15 км/ч
- Интервал остывания: 1-2 км движения без использования тормозов
- Контроль за отсутствием перегрева (запах гари, дым)
Циклы средней интенсивности (5-6 повторов):
- Разгон до 80 км/ч → замедление до 20 км/ч с усилием 60-70%
- Увеличение интервала охлаждения до 3-4 км
- Запрет на полную остановку в конце цикла
Финальное охлаждение:
- 10-15 минут движения без торможения со скоростью 60-70 км/ч
- Парковка только после полного остывания дисков (температура рука)

Критические запреты в период обкатки:

Экстренное торможение (блокировка колес, срабатывание ABS)
Длительные спуски с постоянным подтормаживанием
Статическое давление на педаль в пробках и на светофорах
Мойка автомобиля непосредственно после активного торможения

Контрольный признак	Норма	Отклонение
Цвет поверхности диска	Равномерный матово-серый	Синие пятна (перегрев)
Рабочий слой колодок	Глянцевая равномерная пленка	Трещины, сколы, разнотон

После завершения циклов допустима постепенная нагрузка в течение 100 км. Полная эффективность достигается через 500-700 км эксплуатации. При появлении биения руля, свиста или вибраций процедуру обкатки необходимо повторить.

Мониторинг состояния через визуальный осмотр

Регулярный визуальный контроль перфорированных тормозных дисков – обязательная процедура для своевременного выявления критического износа или повреждений. Проверку рекомендуется проводить каждые 5-7 тыс. км пробега или перед длительными поездками, уделяя внимание ключевым зонам.

Осмотр требует хорошего освещения и чистоты рабочей поверхности: удалите грязь и пыль с дисков и колесных дисков для точной оценки. Вращайте колесо вручную для доступа ко всей рабочей поверхности, используя фонарик при необходимости.

Ключевые параметры для оценки

Толщина диска:

Измерьте остаточную толщину в нескольких точках по периметру специальным микрометром.
Сравните результаты с минимально допустимым значением (указано производителем на ступице или в документации).
При достижении минимальной толщины или неравномерном износе (разница >0.015 мм) диск подлежит замене.

Состояние рабочих поверхностей:

Отсутствие глубоких борозд, задиров, трещин (особенно радиальных или вокруг отверстий).
Проверка на "эффект синего цвета" – локальный перегрев, свидетельствующий о деформации.
Контроль равномерности износа: ступенчатые выступы на границе перфорации недопустимы.

Перфорация и кромки:

Отверстия должны быть чистыми, без закупорки грязью или остатками колодок.
Кромки отверстий – без сколов, глубокой коррозии, признаков расслоения материала.
Острые, режущие кромки вокруг отверстий указывают на износ колодок.

Дополнительные признаки проблем:

Визуальный признак	Возможная причина
Вибрация руля/педали при торможении	Деформация диска (биение), неравномерный износ
Металлический скрежет, свист	Полный износ колодок (оголение индикатора), контакт металла о металл
Темные пятна или "остекленевшие" участки	Перегрев, снижение эффективности торможения

Важно: Любые обнаруженные трещины (даже мелкие), сколы или сильная деформация требуют немедленной замены диска в целях безопасности. Визуальный осмотр дополняет, но не заменяет инструментальный замер толщины и проверку биения специалистом.

Ошибки при монтаже, вызывающие биение

Биение тормозного диска после установки часто возникает из-за несоблюдения базовых правил монтажа. Даже незначительные отклонения от технологии крепления приводят к вибрациям руля и педали тормоза при движении, ускоренному износу компонентов и потере эффективности торможения.

Ключевые ошибки монтажа, провоцирующие биение, можно систематизировать по этапам установки и причинам возникновения. Игнорирование этих факторов гарантированно приводит к необходимости повторного демонтажа и замены дисков.

Распространенные монтажные ошибки

Неподготовленная посадочная поверхность ступицы: Грязь, ржавчина или остатки старого диска между ступицей и новым диском создают перекос. Обязательна зачистка металлической щеткой и обезжиривание.
Неправильная затяжка колесных болтов/гаек:
- Затяжка "звездой" не соблюдена (крестообразная последовательность).
- Применение ударного инструмента без контроля момента (перетяжка или неравномерное усилие).
- Использование некачественного или несоответствующего ключа.
Деформированные или изношенные компоненты: Установка нового диска на поврежденную ступицу (с биением или буртиком), изогнутый колесный болт/шпильку.
Пренебрежение контролем биения: Отсутствие проверки индикатором биения после монтажа до установки колеса (допустимое значение обычно до 0.05 мм).

Ошибка	Последствие	Профилактика
Попадание посторонних частиц	Локальный перекос диска	Тщательная очистка ступицы
Неправильная последовательность затяжки	Неравномерное прилегание диска	Соблюдение схемы "звезда" динамометрическим ключом
Игнорирование состояния ступицы	Передача биения ступицы на диск	Проверка ступицы до установки диска

Критично важным является использование динамометрического ключа для затяжки колес в строгом соответствии с моментом и схемой, указанными производителем автомобиля. Экономия времени на подготовке поверхности или контроле биения неизбежно приводит к повторным работам и риску безопасности.

Сравнение стоимость/ресурс с другими типами дисков

Перфорированные диски существенно дороже стандартных цельнолитых моделей из-за сложной технологии производства, требующей точной обработки отверстий. Их стоимость также превышает цену вентилируемых дисков без перфорации, так как процесс создания каналов и отверстий увеличивает расход материала и трудозатраты. Составные диски с алюминиевой ступицей остаются наиболее дорогим вариантом из-за комбинированной конструкции.

Ресурс перфорированных дисков обычно ниже, чем у цельнолитых или вентилируемых аналогов. Уменьшение площади рабочей поверхности из-за отверстий ускоряет износ, а концентрация напряжений вокруг перфорации повышает риск появления микротрещин при экстремальных нагрузках. Хотя улучшенное охлаждение продлевает срок службы колодок, сам диск требует более частой замены.

Сравнительные характеристики

Тип диска	Стоимость	Ресурс	Ключевые факторы
Цельнолитые	Низкая	Высокий	Максимальная площадь трения, отсутствие зон напряжения
Вентилируемые	Средняя	Высокий	Хороший теплоотвод без снижения прочности
Перфорированные	Высокая	Средний	Сниженная площадь трения, риски трещин
Составные	Очень высокая	Высокий	Комбинация материалов компенсирует температурные деформации

Эксплуатационные расходы зависят от условий использования: в гоночных режимах перфорация оправдывает цену за счет стабильности торможения, но для ежедневной езды вентилируемые диски обеспечивают лучший баланс цены и долговечности. Регулярная замена перфорированных дисков увеличивает общую стоимость владения.

Список источников

При подготовке материала использовались специализированные технические источники, обеспечивающие достоверность информации о конструктивных особенностях, эксплуатационных свойствах и классификации перфорированных тормозных дисков. Акцент сделан на актуальные данные от производителей и инженерные исследования.

Основу составили документация ведущих брендов автомобильных компонентов, отраслевые стандарты и экспертные публикации в профильных изданиях. Это позволило систематизировать сведения о технологии перфорации, преимуществах и ограничениях различных типов дисков.

Технические каталоги и инженерная документация производителей тормозных систем (Brembo, Zimmermann, EBC Brakes)
Отраслевые стандарты SAE J2521 и ISO 26867 по методам испытаний тормозных дисков
Учебные пособия по конструкции ходовой части и тормозных систем автомобилей
Научные публикации в журналах "Automotive Engineering International", "Braking"
Материалы конференций SAE World Congress по терморегуляции тормозных механизмов
Отчеты испытательных лабораторий по сравнительному анализу эффективности вентилируемых и перфорированных дисков
Технические бюллетени производителей о материалах (чугуны, карбоно-керамика) и методах обработки

Перфорируемые тормозные диски - описание, характеристики и виды

Основные отличия от стандартных вентилируемых дисков

Ключевые аспекты отличия

Конструктивные особенности отверстий на поверхности

Типы отверстий и их параметры

Материалы изготовления: чугун vs композитные сплавы

Сравнительные характеристики

Диаметр отверстий и их влияние на эффективность

Ключевые аспекты влияния

Глубина канавок для отвода газов

Рекомендуемые параметры и особенности

Паттерны расположения отверстий: радиальный и хаотичный

Сравнительные характеристики

Сквозные vs заглубленные перфорационные каналы

Сравнительный анализ характеристик

Термообработка поверхностей для повышения износостойкости

Система охлаждения колодок при агрессивном торможении

Механизмы охлаждения колодок через перфорацию

Удаление воды с рабочей поверхности в дождь

Принцип работы и особенности

Снижение эффекта газообразования на контактной зоне

Ключевые механизмы снижения газообразования

Уменьшение веса ротора по сравнению с цельными аналогами

Преимущества снижения веса ротора

Роль перфорации в стабилизации трения колодок

Механизмы стабилизации

Подавление вибрации и скрипов при торможении

Ключевые механизмы подавления

Специфика теплопередачи в экстремальных условиях

Ключевые аспекты теплопередачи при экстремальных нагрузках

Особенности износа тормозных колодок с перфорированными дисками

Ключевые факторы влияния

Нюансы притирки новых перфорированных дисков

Рекомендуемый алгоритм притирки

Диагностика трещин вокруг отверстий

Методы выявления трещин

Чистка отверстий от грязи и продуктов износа

Способы очистки

Профилактические меры

Комплексы Stadler Style

Ключевые аспекты реализации

Группы Passenger Car Design: Классификация и Особенности Требований к Тормозным Дискам

Основные группы и их характеристики

Типы Drilled Only

Классификация по конструктивным особенностям

Гибриды Drilled & Slotted

Ключевые особенности и вариации

Специализированные конструкции для мототехники

Типы перфорации и особенности

Тюнинговые решения GT-Racing Pattern

Ключевые инженерные особенности

Преимущества для трековых автомобилей

Ключевые эксплуатационные выгоды

Применение в спортивных кроссоверах

Ключевые преимущества для кроссоверов

Особенности установки на переднюю ось

Ключевые требования и этапы

Комплекты для задних тормозных механизмов

Ключевые виды и особенности

Требования к крепежным системам

Критические параметры крепежа

Совместимость с суппортами разных производителей

Факторы совместимости

Центровочные допуски для перфорированных моделей

Ключевые аспекты допусков

Влияние на систему ABS и ESP

Ключевые аспекты влияния

Подбор колодок для разных типов перфорации

Рекомендации по сочетаниям

Шумовые характеристики при городской эксплуатации

Факторы влияния на шум

Ресурс службы vs стандартных дисков

Факторы, влияющие на снижение ресурса:

Проверка минимальной толщины в зонах перфорации

Особенности замера в перфорированных зонах

Маркировки качества и стандарты испытаний

Основные стандарты и маркировки

Рейтинг производителей по износостойкости

Топ-5 производителей по износостойкости

Тесты на тепловую деформацию
