Philips HB3 - применение, монтаж и использование

Статья обновлена: 18.08.2025

Автомобильное освещение – ключевой элемент безопасности и комфорта вождения. Среди множества типов осветительных элементов лампы с цоколем HB3 занимают особое место.

Лампы Philips HB3, также известные как 9005, представляют собой современные галогенные источники света, разработанные для выполнения специфических функций в передней оптике автомобиля.

Данная статья подробно рассматривает основные сферы использования этих ламп, правильную процедуру их установки и замены, а также важнейшие рекомендации по безопасной и эффективной эксплуатации для обеспечения оптимальной видимости на дороге.

Что такое фары Philips HB3?

Фары Philips HB3 – это галогенные автомобильные лампы с цоколем стандарта HB3 (также известным как 9005), предназначенные для головного света. Они обеспечивают мощный пучок белого света и используются преимущественно в качестве дальнего света или в комбинированных системах (Bi-LED) современных транспортных средств.

Лампы HB3 отличаются высокой светоотдачей (около 1700 люмен) и стандартной цветовой температурой ~3200K. Их ключевая особенность – конструкция с одной нитью накаливания и фиксацией в фаре через пластиковый цоколь с тремя штырьками, что гарантирует точное позиционирование в оптике.

Основные характеристики

Тип цоколя: HB3 (9005)
Назначение: Дальний свет, реже – противотуманные фары
Мощность: 60 Вт
Световой поток: ~1700 лм
Ресурс работы: До 500 часов

Отличия от аналогов

Параметр	HB3 (9005)	HB4 (9006)
Применение	Дальний свет	Ближний свет
Мощность	60 Вт	55 Вт
Цоколь	3 штырька	2 штырька

Важно! Лампы HB3 не взаимозаменяемы с HB4 (9006) из-за различий в цоколе и электрических параметрах. Установка в непредназначенный патрон может повредить фару или проводку.

Основные сферы применения ламп HB3 на автомобилях

Лампы HB3 (типоразмер 9005) преимущественно используются в системах головного освещения автомобилей благодаря высокой световой эффективности и специфической конструкции цоколя. Их ключевая особенность – мощный направленный световой поток, достигающий 1700±15% люмен при стандартной мощности 65W.

Основное назначение данных ламп связано с режимами освещения, требующими максимальной дальности и интенсивности светового пучка. Конструкция оптики автомобиля определяет конкретное применение HB3 в следующих системах:

Дальний свет фар – основная сфера эксплуатации (более 85% моделей)
Противотуманные фары – в кроссоверах и внедорожниках
Дополнительные прожекторы – на спецтехнике и коммерческом транспорте
Системы адаптивного освещения – в биксеноновых модулях премиум-сегмента

Поиск подходящей модели лампы Philips HB3 для вашей марки авто

Определение совместимости ламп HB3 с конкретным автомобилем требует точного сопоставления технических характеристик и допусков производителя транспортного средства. Филипс предлагает несколько линеек HB3-ламп с различными параметрами светового потока, цветовой температуры и ресурса работы, что требует внимательного анализа перед покупкой.

Используйте официальные каталоги Philips или электронные сервисы подбора на сайтах дистрибьюторов, где достаточно указать марку, модель и год выпуска авто для получения точных рекомендаций. Альтернативно сверяйте маркировку штатных ламп с технической документацией автомобиля – обозначение HB3 (или 9005) должно присутствовать в спецификациях фары.

Ключевые параметры выбора

Стандартные галогенные лампы (например, VisionPlus) – базовое решение с улучшенной видимостью до 30%
LongLife EcoVision – повышенный срок службы (+30% к ресурсу) и устойчивость к вибрациям

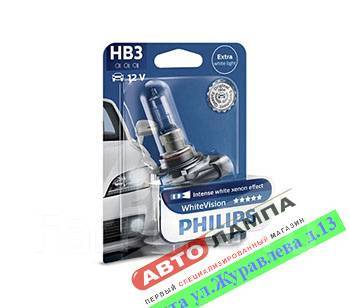

WhiteVision – белый свет (3700K) с увеличенной зоной освещения (+20%)
RacingVision GT200 – максимальная яркость (+200% к стандарту) для спортивного вождения

Модель Philips	Особенности	Подходящие авто
VisionPlus	Универсальное применение	Toyota RAV4, Honda CR-V
WhiteVision	Стильный белый свет	Ford F-150, Nissan X-Trail
RacingVision	Экстремальная яркость	Subaru Outback, спортивные модификации

Важно: Убедитесь, что выбранная модель соответствует мощности штатных ламп (обычно 60W) и не нарушает локальные нормы по светоизлучению. Для гибридных/электромобилей проверяйте наличие электромагнитной совместимости в описании продукта.

При замене всегда устанавливайте лампы попарно для сохранения идентичных характеристик светового пучка. Избегайте контакта стеклянной колбы с кожей – жировые следы приводят к локальному перегреву и сокращению ресурса.

Подготовка к установке: Необходимые инструменты и условия

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом и выключенным зажиганием. Обязательно дождитесь полного остывания оптики и ламп после поездки во избежание ожогов.

Подготовьте чистую безворсовую салфетку или перчатки для работы с новой лампой. Категорически запрещается прикасаться к стеклянной колбе голыми руками – жировые следы приводят к локальному перегреву и преждевременному выходу из строя.

Требуемые инструменты и материалы

Новая лампа Philips HB3 в оригинальной упаковке
Чистые хлопковые перчатки или медицинские перчатки
Салфетка из микрофибры без ворса
Отвертка с крестообразным шлицем (при необходимости демонтажа элементов)
Фонарик для подсветки рабочей зоны

Критичные условия	Описание
Температурный режим	Работы проводить при +5°C и выше
Влажность	Отсутствие осадков и конденсата
Защита от пыли	Закрыть фару заглушкой при длительном демонтаже

Важно: проверьте соответствие цоколя HB3 указанного на упаковке лампы и маркировке вашего авто. Использование несовместимых модификаций вызывает короткое замыкание.

При замене парой одновременно меняйте обе лампы даже при выходе из строя одной – это гарантирует равномерную цветопередачу и световой поток. Сохраняйте упаковку как подтверждение оригинальности при гарантийных случаях.

Пошаговая инструкция по снятию старой лампы HB3

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Отключите питание фар, повернув ключ зажигания в положение "OFF" и вынув его из замка. Дождитесь полного остывания лампы во избежание ожогов.

Подготовьте чистые хлопковые перчатки или салфетку. Масло с кожи рук может повредить кварцевое стекло новой лампы при последующей установке. При работе с блоком фар избегайте чрезмерного давления на рассеиватель.

Процедура демонтажа

Откройте капот и найдите заднюю часть блок-фары с обратной стороны корпуса.
Снимите резиновый защитный колпак, потянув его на себя. Осмотрите пыльник на предмет трещин – при повреждении требуется замена.
Отсоедините контактный разъём: нажмите на фиксатор и аккуратно потяните проводку от цоколя лампы. Не дергайте за провода!
Освободите пружинный фиксатор: сожмите боковые усики металлической скобы и отведите её вверх. Пружина имеет сильное натяжение – контролируйте движение пальцами.
Извлеките лампу HB3 из посадочного гнезда: возьмитесь за цоколь и потяните строго назад вдоль оптической оси. Не допускайте перекоса и касания стеклянной колбы.

Поместите снятую лампу в антистатическую упаковку для утилизации. Перед установкой новой лампы HB3 очистите контакты разъёма в фаре сухой безворсовой тканью. Убедитесь в отсутствии влаги внутри блока.

Как правильно достать новую лампу Philips HB3 из упаковки

Убедитесь, что упаковка не повреждена и соответствует модели HB3. Проверьте наличие защитных пленок на колбе и контактах лампы – их наличие гарантирует отсутствие загрязнений и окислов.

Расположите упаковку на ровной поверхности. Аккуратно разрежьте защитную термоусадочную пленку или клейкую ленту по периметру коробки канцелярским ножом, избегая сильного давления на содержимое. Не деформируйте картон при вскрытии.

Последовательность извлечения

Откройте клапаны упаковки: нажмите на фиксирующие выступы по углам коробки.
Извлеките блистер: аккуратно потяните пластиковый контейнер с лампой за специальные выемки.
Вскройте блистер: отделите заднюю картонную часть от прозрачного пластика, нажав на центральные крепления.
Возьмите лампу: удерживайте только за цоколь или защитную гильзу, избегая касаний колбы голыми пальцами.

Что нельзя делать	Правильная альтернатива
Выдавливать лампу через пластик	Разобрать блистер по шву
Держать за стеклянную часть	Фиксировать за металлический цоколь
Использовать острые предметы рядом с колбой	Применять нож только для наружной пленки

Перед установкой протрите контакты безворсовой салфеткой. Убедитесь, что на кварцевой колбе отсутствуют отпечатки пальцев – жировые следы приводят к локальному перегреву и сокращают срок службы.

Ключевое правило установки: Положение фиксирующего язычка

При монтаже лампы Philips HB3 критически важно контролировать ориентацию фиксирующего язычка на цоколе. Этот металлический выступ отвечает за надежную посадку лампы в фаре и предотвращает её проворачивание после установки. Неправильное позиционирование приведет к неполной фиксации и нарушению контакта с электросетью автомобиля.

Язычок должен быть строго направлен вниз относительно фары – параллельно вертикальной оси транспортного средства. Такое положение обеспечивает правильное зацепление с пазом в блоке фары при повороте лампы по часовой стрелке до характерного щелчка. Игнорирование этого требования вызовет перекос лампы и нарушение фокусировки светового пучка.

Последовательность действий при установке

Совместите цоколь лампы с посадочным гнездом фары, удерживая лампу так, чтобы фиксирующий язычок указывал строго вниз.
Аккуратно вставьте лампу в гнездо без усилия до упора, контролируя положение язычка.
Поверните лампу по часовой стрелке на 10-15 градусов, пока не почувствуете четкое сопротивление и не услышите фиксирующий щелчок.

Неправильно	Правильно
Язычок смещен влево/вправо	Язычок направлен вертикально вниз
Лампа проворачивается свободно	Четкая фиксация после щелчка
Световой пучок асимметричен	Ровное распределение света

После установки визуально убедитесь в отсутствии зазоров между цоколем и блоком фары. Любой перекос требует повторного монтажа с контролем положения язычка. Не прикладывайте избыточное усилие при повороте – корректно установленная лампа фиксируется легко.

Запрет: Почему нельзя касаться стеклянной колбы пальцами

Жировые следы от пальцев остаются на поверхности кварцевого стекла колбы при контакте. Эти загрязнения невозможно полностью удалить обычной сухой тканью из-за их микроскопической структуры.

При работе лампы температура колбы достигает 400–600°C. Остатки кожного сала в местах касания создают локальные зоны перегрева из-за неравномерного теплового расширения материала.

Ключевые риски и последствия

Растрескивание стекла: Термические напряжения в зонах загрязнения приводят к образованию микротрещин
Снижение срока службы: Ускоренная деградация кварцевого стекла сокращает ресурс лампы на 30–50%
Взрыв колбы: Критический перегрев может вызвать мгновенное разрушение при включении

Неправильное обращение	Правильная альтернатива
Установка голыми руками	Использование чистых нитриловых перчаток
Контакт с колбой при замене	Удержание лампы только за цокольную часть
Протирка сухой тканью	Очистка изопропиловым спиртом при случайном касании

Важно: Даже однократное касание создаёт необратимые изменения в структуре стекла. Используйте защитную упаковочную плёнку до момента финальной установки и проверяйте колбу на отсутствие пятен перед включением.

Установка новой лампы Philips HB3 на место

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, двигатель выключен, а фары остыли до комнатной температуры. Откройте капот и снимите защитную крышку с обратной стороны фары, соответствующей заменяемой лампе. Аккуратно отсоедините электрический разъем от цоколя старой лампы, нажав на фиксатор.

Освободите пружинный зажим, удерживающий лампу в корпусе фары, отведя металлическую скобу вверх или в сторону (в зависимости от модели авто). Извлеките перегоревшую лампу HB3, взявшись только за пластиковое основание цоколя – избегайте касания стеклянной колбы голыми пальцами.

Монтаж новой лампы

Выполните следующие шаги для корректной установки:

Распакуйте новую лампу Philips HB3, удерживая её за основание
Совместите направляющие выступы на цоколе лампы с пазами в корпусе фары
Плотно вставьте лампу до характерного щелчка
Зафиксируйте её пружинным зажимом, вернув металлическую скобу в исходное положение
Надёжно подключите разъём электропитания к цоколю

Проверьте работоспособность, включив ближний свет на 30 секунд. Убедитесь в отсутствии перекосов и равномерном световом пучке. Установите обратно резиновый пыльник фары, обеспечив его герметичное прилегание по всему периметру.

Важные предупреждения:

Не касайтесь стеклянной поверхности – жировые следы вызывают локальный перегрев и разрушение колбы
Не применяйте силу при установке – неправильная позиция направляющих вызовет некорректную фокусировку света
Всегда заменяйте лампы попарно для сохранения идентичных характеристик светового потока

Проверка надежности фиксации лампы в патроне

После установки лампы HB3 в фару критически важно убедиться в ее надежной фиксации. Неплотное крепление приводит к вибрации, нарушению контакта и преждевременному выходу из строя.

Проверку выполняют на неподвижном автомобиле с выключенным зажиганием. Убедитесь, что защитная крышка фары закреплена правильно и не мешает положению лампы.

Порядок действий

Аккуратно надавите на заднюю часть лампы по оси установки. Корпус не должен проваливаться или смещаться.
Попробуйте провернуть лампу вокруг оси (без чрезмерных усилий). Допускается микронный люфт, но вращение исключено.
Потяните лампу на себя. Правильно зафиксированный элемент останется неподвижным.

Предупреждение: Если лампа двигается, немедленно извлеките ее и проверьте:

Целостность пластиковых фиксаторов на цоколе
Отсутствие деформации пружинной скобы патрона
Попадание уплотнительного кольца в посадочный желоб

Никогда не оставляйте лампу в частично закрепленном состоянии – это гарантированно вызовет перегрев или короткое замыкание.

Возвратный механизм: Как вернуть резиновый колпак пыльника

Резиновый колпак пыльника обеспечивает герметизацию фары после установки лампы HB3, предотвращая попадание влаги и загрязнений внутрь оптического блока. При демонтаже колпака для замены лампы его эластичные края могут деформироваться, что усложняет обратную установку.

Неправильно зафиксированный колпак нарушает герметичность фары, приводя к запотеванию стекла, окислению контактов и сокращению срока службы лампы. Особое внимание требуется при работе с фарами, где колпак интегрирован в систему вентиляции.

Процедура установки колпака

Подготовка поверхности: Протрите посадочное место фары и край колпака сухой чистой тканью. Убедитесь в отсутствии песчинок и жировых пятен.
Позиционирование: Совместите монтажные метки (если есть) и разъемы проводов на колпаке с пазами фары. Резиновый уплотнитель должен равномерно охватывать периметр.
Фиксация: Нажимайте ладонью по центру колпака, двигаясь от краев к середине. Характерный щелчок подтвердит посадку в штатное положение.

Контроль качества: Проведите пальцем по стыку – резина не должна иметь складок или зазоров. При наличии деформаций демонтируйте колпак, прогрейте резину феном (40-50°C) и повторите установку.

Обязательная проверка работы фар перед сборкой

После установки ламп Philips HB3 в фары, но до окончательной сборки и фиксации всех элементов, критически важно провести предварительную проверку их работоспособности. Эта процедура позволяет выявить возможные ошибки монтажа или дефекты компонентов до того, как автомобиль будет полностью собран.

Подключите разъемы питания к лампам, убедившись в правильной ориентации контактов и надежности соединения. Включите оптику автомобиля (ближний/дальний свет в зависимости от места установки HB3) при работающем двигателе или включенном зажигании для стабильного напряжения.

Ключевые этапы проверки:

Визуальный контроль свечения: Убедитесь, что обе лампы загораются одновременно и с одинаковой интенсивностью. Отсутствие мерцания или неравномерного светового потока указывает на проблему.
Проверка фиксации: Удостоверьтесь, что лампы плотно сидят в цоколе без перекосов. Вибрация или неправильный угол установки приводят к преждевременному выходу из строя.
Контроль пыльников: Убедитесь, что защитные резиновые пыльники полностью герметизируют корпус фары после установки лампы, не передавливая провода.

Важно: Никогда не касайтесь колбы кварцево-галогенных ламп HB3 голыми руками! Жировые следы от пальцев при нагреве вызывают локальный перегрев стекла и взрыв лампы. Используйте чистые перчатки или салфетку, а при случайном касании – протрите колбу спиртом.

Только после успешного подтверждения корректной работы и отсутствия видимых дефектов можно завершать сборку узла: надежно зафиксировать лампу в цоколе, установить пыльник, защелкнуть крепления и собрать облицовку моторного отсека.

Надежная посадка пыльника и герметизация фары

Правильная установка защитного пыльника на лампу HB3 критична для предотвращения попадания влаги и пыли внутрь фары. Деформация или неплотное прилегание резинового уплотнителя создают каналы для проникновения конденсата, что приводит к запотеванию оптики, окислению контактов и сокращению срока службы лампы. Необходимо убедиться в отсутствии перекоса и равномерном распределении усилия по всему периметру посадочного места.

При монтаже тщательно очистите посадочную площадку фары от грязи и остатков старой смазки. Нанесите тонкий слой термостойкого силиконового герметика (например, Permatex Ultra Grey) на внутренний край пыльника перед фиксацией – это создаст дополнительный барьер. Избегайте избытка состава: выдавливающиеся излишки могут попасть на отражатель или рассеиватель, ухудшая светопропускание.

Ключевые этапы герметизации

Контроль целостности: Осмотрите пыльник на отсутствие трещин, разрывов и потери эластичности. Замените дефектный элемент.
Позиционирование: Совместите пазы пыльника с выступами цоколя лампы. Убедитесь, что проводка не зажата между уплотнителем и корпусом фары.
Фиксация: Равномерно надавите по окружности до характерного щелчка или полного прилегания к плоскости. Проверьте отсутствие зазоров визуально и на ощупь.

Важно: После замены лампы HB3 обязательно проверьте герметичность фары в условиях повышенной влажности (мойка, дождь). Появление конденсата на внутренней поверхности рассеивателя в первые 24 часа требует повторной разборки и устранения причины разгерметизации.

Реальный ресурс: Сколько служат лампы Philips HB3?

Производитель указывает номинальный ресурс ламп Philips HB3, который для стандартных галогенных версий составляет около 450 часов работы. Эта цифра основана на лабораторных испытаниях при стабильном напряжении 13.2В, оптимальной температуре и отсутствии вибраций.

В реальных условиях эксплуатации фактический срок службы редко соответствует заявленному из-за влияния внешних факторов. Большинство пользователей отмечает ресурс от 1 до 3 лет при стандартном режиме использования (15 000–30 000 км пробега), но возможны значительные отклонения в обе стороны.

Ключевые факторы, влияющие на долговечность

Качество бортовой сети: скачки напряжения выше 14.5В сокращают жизнь лампы на 30–50%
Частота включения: регулярные короткие поездки (менее 15 минут) ускоряют износ нити накаливания
Вибрации: эксплуатация на грунтовых дорогах провоцирует обрыв нити
Герметичность фары: конденсат или пыль внутри оптики снижают ресурс на 20–40%
Температурный режим: перегрев фары при забитых вентиляционных каналах

Для продления срока службы критически важна правильная установка: контакты должны быть чистыми и плотно зафиксированными, колбу запрещено касаться пальцами (риск локального перегрева из-за жировых следов), а уплотнитель фары необходимо правильно разместить для защиты от влаги.

Важность проверки маркировки Philips на цоколе лампы

Проверка оригинальной маркировки Philips на цоколе ламп HB3 критична для идентификации подлинности продукции. Контрафактные изделия часто имеют нечеткие, смещенные или полностью отсутствующие логотипы, что прямо указывает на нарушение производственных стандартов.

Использование ламп без подтвержденной маркировки приводит к риску несоответствия техническим параметрам: отклонениям в световом потоке, цветовой температуре и энергопотреблении. Это напрямую влияет на эффективность освещения и безопасность эксплуатации транспортного средства.

Последствия игнорирования маркировки

Безопасность: Подделки часто перегреваются из-за некачественных материалов, вызывая деформацию фары или короткое замыкание.
Совместимость: Лампы без маркировки могут не соответствовать разъемам HB3, приводя к нарушению контакта и мерцанию.
Юридические риски: Установка несертифицированных ламп в головную оптику признается нарушением ПДД в большинстве стран.

Элемент маркировки	Оригинал Philips	Контрафакт
Логотип	Четкий рельефный оттиск с ровными границами	Расплывчатый или нанесенный краской
Код продукта	Уникальная комбинация букв/цифр (например, 12345XS)	Отсутствует или дублируется на партии
Сертификация	Знаки ECE/R37, DOT	Поддельные символы или их отсутствие

Рекомендуется всегда сверять маркировку с данными на официальной упаковке и проверять подлинность через QR-код в мобильном приложении Philips Authenticate. Гарантийные обязательства производителя действуют только при наличии оригинальной маркировки на цоколе.

Корректировка фар: Зачем нужна юстировка после замены

Замена лампы Philips HB3 без последующей юстировки фар приводит к некорректному распределению светового пучка. Даже незначительное смещение источника света относительно заводских параметров искажает границы освещённой зоны. Это провоцирует ослепление водителей встречного транспорта и сокращает эффективную дистанцию видимости для самого владельца автомобиля.

Производители проектируют оптику под конкретное расположение нити накаливания или светодиодного чипа. Новый модуль может иметь отличия в геометрии цоколя, длине колбы или позиции светоизлучающего элемента. Без проверки угла наклона и горизонтального отклонения пучка невозможно гарантировать соответствие светотеневой границы требованиям ПДД и стандартам безопасности.

Основные риски отсутствия регулировки

Ослепление встречного потока: Слепящий свет вызывает временную потерю ориентации у других водителей, повышая риск лобового столкновения.
Ухудшение собственной видимости: Перекос пучка создаёт "тёмные зоны" перед авто и сокращает освещённость обочины на 20-40%.
Юридические последствия: Инспекторы ГИБДД вправе выписать штраф до 500 рублей (ст. 12.5 КоАП) за несоответствие света фар ГОСТ Р 51709-2001.

Этапы профессиональной юстировки

Загрузка снаряжённой массы автомобиля (водитель + 75 кг в водительском кресле).
Настройка давления в шинах согласно техпаспорту.
Установка авто перпендикулярно экрану с разметкой на дистанции 5-10 метров.
Корректировка винтами вертикального и горизонтального угла каждой фары по контрольным точкам.

Параметр	Допустимое отклонение
Вертикальный угол (ближний свет)	-0,5% до -1,0% от высоты центра фары
Горизонтальный угол	±0,2° от оси автомобиля

Проверку рекомендуется выполнять на сертифицированном стенде после каждой замены ламп, даже при использовании оригинальных Philips HB3. Самостоятельная регулировка по стене гаража не обеспечивает необходимой точности из-за искажений рельефа поверхности и сложности расчёта углов.

Список источников

Информация для статьи о лампах Philips HB3 была систематизирована на основе проверенных технических документов и отраслевых материалов.

Ключевые источники включают официальную документацию производителя, специализированные автомобильные ресурсы и нормативные требования к освещению.

Официальный каталог автомобильных ламп Philips
Технические спецификации Philips HB3 (P21W)
Руководство по установке ламп для фар головного света
Стандарты ECE R37 по автомобильному освещению
Инструкции по эксплуатации транспортных средств, использующих цоколь HB3
Аналитические обзоры ресурсоемкости галогенных ламп
Методические рекомендации по безопасности при замене автоламп
Сравнительные тесты характеристик ламп HB3 от независимых лабораторий
