Пневматические подъемники - верные помощники в труде

Статья обновлена: 18.08.2025

В современных промышленных и складских операциях эффективное перемещение грузов критически важно для бесперебойной работы. Пневматические подъемники зарекомендовали себя как ключевое решение для задач вертикального транспортирования.

Эти устройства используют энергию сжатого воздуха для плавного подъема материалов. Их конструкция обеспечивает высокую надежность и безопасность при работе с различными типами грузов в сложных производственных условиях.

Отличительные особенности пневмоподъемников включают мощность, устойчивость к перегрузкам и минимальные требования к обслуживанию. Такие характеристики делают их незаменимыми помощниками в логистике и на производственных линиях.

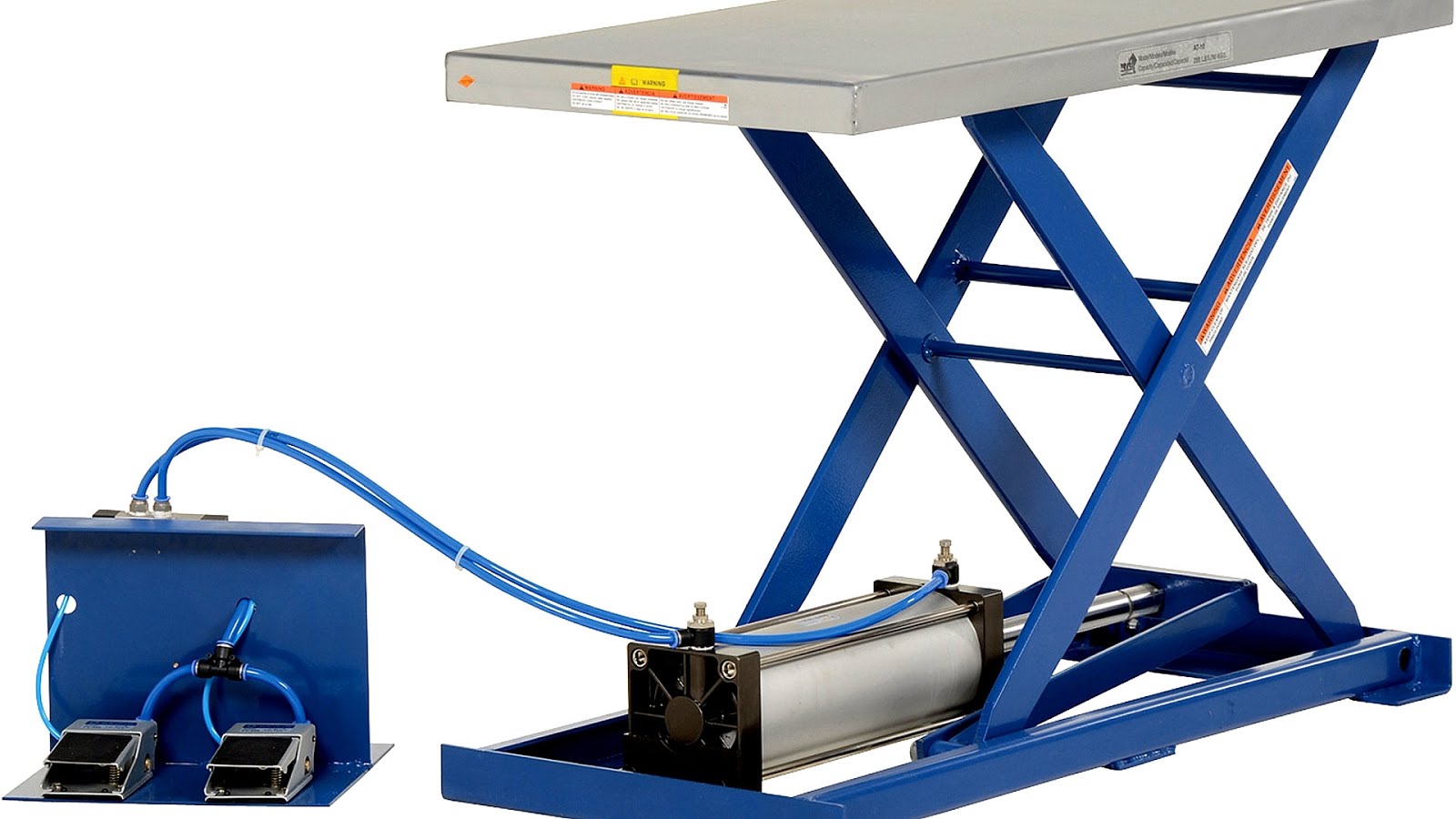

Принцип работы приводов на сжатом воздухе

Приводы преобразуют энергию сжатого воздуха в механическое движение. Сжатый воздух подается под давлением от компрессора через систему трубопроводов и регулирующей арматуры к пневмоцилиндрам или пневмомоторам. При поступлении воздуха в рабочую полость цилиндра создается перепад давления, воздействующий на поршень или мембрану.

Воздействие давления на подвижный элемент (поршень, шток, лопасти мотора) вызывает его линейное или вращательное перемещение. Направление движения контролируется распределительными клапанами, которые поочередно подают воздух в разные камеры устройства. Возврат в исходное положение обеспечивается либо встречной подачей воздуха, либо пружинным механизмом.

Ключевые особенности пневмоприводов

Простота конструкции: Минимум подвижных частей снижает риск поломок
Безопасность: Искробезопасность при работе во взрывоопасных средах
Перегрузочная способность: Привод останавливается без повреждений при превышении нагрузки

Тип привода	Перемещение	Типичное применение
Поршневой цилиндр	Линейное	Подъемные платформы, зажимные устройства
Мембранный цилиндр	Линейное (короткий ход)	Клапаны, дозаторы
Пластинчатый мотор	Вращательное	Гайковерты, шлифмашины

Регулировка скорости осуществляется дросселированием потока воздуха на входе/выходе привода, а управление усилием – изменением рабочего давления через редукционные клапаны. Для фиксации положения в промежуточных точках применяются тормозные модули или механические стопоры.

Расчет грузоподъемности для конкретных задач

Определение требуемой грузоподъемности начинается с анализа параметров поднимаемого объекта: массы, габаритов, центра тяжести и типа крепления. Необходимо учитывать динамические нагрузки при старте/остановке механизма, возможные ударные воздействия и отклонения от вертикальной траектории. Для нестандартных грузов (сыпучие материалы, длинномеры) применяются повышающие коэффициенты запаса прочности от 1.25 до 2.0 согласно ГОСТ 27584-88.

Температурные условия эксплуатации напрямую влияют на производительность: при -25°С мощность пневмосистемы снижается на 15-20% из-за увеличения вязкости воздуха. Для точного расчета используют формулу:

Q_расч = (m_гр × g + F_ветр + F_ин) × k_з,

где m_гр – масса груза, g – ускорение свободного падения, F_ветр – ветровая нагрузка, F_ин – инерционная сила, k_з – коэффициент запаса.

Факторы выбора модели

Ход штока: для монтажа панелей 3м достаточно 350мм, для складских стеллажей – от 500мм
Рабочее давление: 6-8 бар для конвейеров, 10-12 бар для штабелирования металла
Тип уплотнений: NBR для отапливаемых цехов, FKM для агрессивных сред

Задача	Пример расчета	Рекомендуемая модель
Перемещение станков (800кг)	800кг × 9.8м/с² × 1.4 = 11кН	ПП-12Т с телескопич. штоком
Подъем стеклопакетов (300кг)	(300кг × 9.8 + 150Н ветер) × 1.6 = 5.2кН	ПП-6К с вакуумным захватом

Обязательная верификация расчетов проводится через тестовые подъемы с поэтапным увеличением нагрузки до 110% от номинала. При работе с рычажными системами учитывается КПД шарниров (0.85-0.92) и плечо приложения силы. Данные заносятся в паспорт оборудования с указанием допустимых конфигураций.

Погрешность вычислений не должна превышать 5% – это достигается использованием калиброванных манометров и тензодатчиков. Запрещается эксплуатация при обнаружении расхождений между паспортной грузоподъемностью и фактическими нагрузками, выявленными в ходе контрольных замеров.

Особенности установки стационарных моделей

Монтаж стационарных пневмоподъемников требует тщательной подготовки основания. Бетонный фундамент должен соответствовать расчетным нагрузкам с запасом прочности не менее 20%, учитывая динамические воздействия при работе. Обязательно выполняется анкеровка рамы через стальные закладные элементы с контролем уровня по всем плоскостям. Отклонение более 0,5° на метр высоты недопустимо из-за риска перекоса направляющих.

Подключение пневмосистемы осуществляется через отдельный магистральный воздуховод с установкой влагоотделителя и редуктора давления вблизи агрегата. Сечение трубопроводов подбирается согласно техническому паспорту оборудования с обязательным монтажом аварийного клапана сброса давления. Кабели электропитания прокладываются в защитных гофрах с заземляющей шиной согласно ПУЭ.

Ключевые этапы монтажа

Разметка точек анкеровки по схеме производителя с учетом зон обслуживания
Формирование технологических каналов для коммуникаций до заливки фундамента
Проверка соосности направляющих лазерным нивелиром после фиксации рамы
Тестовый прогон без нагрузки с замером параметров:
- Рабочее давление в контуре
- Скорость перемещения платформы
- Точность остановки по позициям

Контролируемый параметр	Допустимое отклонение
Перепад высот опорных точек	≤ 2 мм на 3 метра длины
Вибрация платформы при движении	≤ 0,15 мм (амплитуда)
Утечка воздуха в системе	≤ 0,5 бар/час после выключения

Обязательным завершающим этапом является аттестация смонтированного оборудования с составлением акта ввода в эксплуатацию. Проводится проверка срабатывания концевых выключателей, аварийного стоп-крана и защитного ограждения. Персонал допускается к работе только после подписания акта и проведения инструктажа по ТБ.

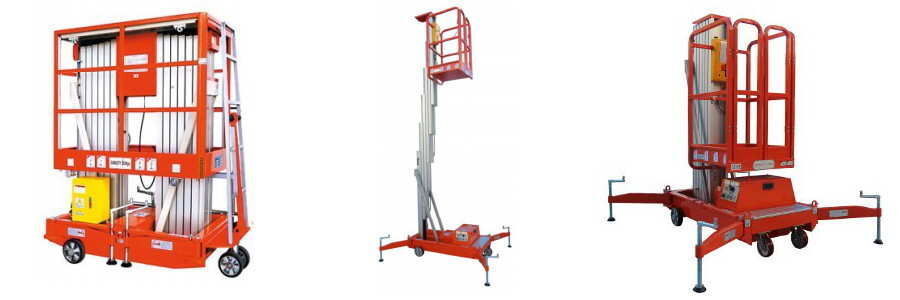

Эксплуатация мобильных пневматических подъемников

Перед запуском оборудования выполните визуальный осмотр на отсутствие механических повреждений, утечек воздуха и целостность пневмосистемы. Проверьте уровень масла в гидравлическом баке (если предусмотрено), состояние колес и фиксаторов платформы. Убедитесь, что рабочая зона свободна от препятствий и имеет твердое ровное покрытие.

Подключите подъемник к источнику сжатого воздуха с давлением, соответствующим паспортным требованиям устройства. Плавно подавайте воздух, контролируя раскладывание опор и стабилизацию рамы. Зафиксируйте все страховочные замки перед подъемом людей или грузов, используйте только штатные точки крепления.

Ключевые правила безопасной работы

Распределение нагрузки: Не превышайте грузоподъемность, указанную в техпаспорте. Центрируйте вес на платформе.
Безопасность оператора: Обязательно используйте страховочные системы при работе на высоте от 1.5 метров.
Перемещение: Опустите платформу до конца перед передвижением. Избегайте уклонов свыше 5°.

Контрольный параметр	Периодичность проверки
Давление в пневмоцилиндрах	Перед каждой сменой
Состояние воздушных шлангов	Еженедельно
Работа аварийных клапанов	Ежемесячно

После завершения работ опустите платформу, сложите опоры и отключите воздушный шланг. Храните подъемник в сухом помещении, исключая контакт металлических частей с агрессивными средами. Ежеквартально выполняйте смазку шарниров и диагностику уплотнений.

При возникновении нештатных ситуаций (внезапное падение давления, заклинивание механизмов) немедленно используйте ручной аварийный спуск. Запрещается эксплуатация при обнаружении трещин в несущих элементах или неработающей аварийной сигнализации.

Безопасная работа с компонентами пневмосистемы

Перед началом любых манипуляций с пневмосистемой подъемника необходимо полностью сбросить давление из всех магистралей. Это выполняется через специальные дренажные клапаны или путем осторожного разъединения соединений в направлении, обратном потоку воздуха. Никогда не разбирайте компоненты под нагрузкой или при наличии остаточного давления в системе – это чревато травмами от внезапного выброса деталей или воздушной струи.

Всегда используйте средства индивидуальной защиты: защитные очки для предотвращения попадания частиц в глаза, перчатки для предохранения рук от порезов о металлические кромки и масштаба, а также спецобувь. Убедитесь в чистоте рабочей зоны и отсутствии масляных пятен, создающих риск падения. Рабочее место должно иметь достаточное освещение для точной идентификации компонентов и их маркировки.

Ключевые принципы обслуживания

Контроль фитингов и шлангов: Регулярно проверяйте на предмет трещин, вздутий или истирания. Заменяйте поврежденные элементы только на сертифицированные аналоги с рабочим давлением, соответствующим паспортным данным подъемника.
Затяжка соединений: Применяйте динамометрический ключ для соблюдения момента затяжки, указанного производителем. Перетяжка вызывает деформацию уплотнений, недотяжка – утечки воздуха.
Чистота системы: Устанавливайте фильтры тонкой очистки воздуха и своевременно заменяйте картриджи. Попадание абразивных частиц в цилиндры или клапаны ускоряет износ.

Опасность	Мера профилактики
Несанкционированный запуск	Блокировка пульта управления меткой "Не включать! Работают люди", использование замков безопасности (LOTO)
Утечка сжатого воздуха	Тестирование системы мыльным раствором при давлении 5-10% от рабочего после сборки
Обрыв шланга	Фиксация гибких рукавов хомутами вдали от острых кромок, минимизация изгибов

Используйте только оригинальные смазочные материалы, рекомендованные производителем оборудования. Несовместимые смазки могут вызвать разрушение манжет цилиндров или закоксовывание клапанов. При замене уплотнительных колец очищайте посадочные канавки от старой смазки и микрочастиц металла.

После ремонта или замены компонентов проведите функциональное испытание на минимальной высоте подъема без нагрузки. Контролируйте плавность хода штоков, отсутствие посторонних шумов (шипение, стук) и визуальных утечек. Документируйте все выполненные операции в журнале технического обслуживания с указанием даты, замененных деталей и подписью ответственного лица.

Регулировка скорости подъема груза

Точное управление скоростью перемещения грузов критически важно для безопасности и эффективности работ. Пневматические подъемники обеспечивают плавную регулировку благодаря контролю потока сжатого воздуха в системе, что предотвращает рывки, повреждение грузов и повышает точность позиционирования.

Основным элементом регулировки выступают регуляторы потока, устанавливаемые на линиях подачи/отвода воздуха к пневмоцилиндрам. Они позволяют оператору дозировать расход среды через дроссельные каналы или клапанные механизмы, напрямую влияя на скорость выдвижения штока и динамику подъема.

Ключевые аспекты регулировки

Эффективность управления зависит от корректного выбора и настройки компонентов:

Тип регулятора: дроссельные (ручная настройка) или пропорциональные клапаны (плавное изменение через контроллер)
Место установки: регулировка на входе (менее стабильна при нагрузках) или выходе (лучший контроль при опускании)
Обратная связь: датчики положения штока для автоматической коррекции скорости в системах с ЧПУ

Технические особенности методов регулировки:

Параметр	Ручные регуляторы	Пропорциональные клапаны
Точность	Средняя (зависит от оператора)	Высокая (программируемые кривые разгона/торможения)
Стабильность при нагрузке	Требует перенастройки	Автоматическая компенсация изменений
Стоимость	Низкая	Высокая

Для тяжелых грузов применяют двухступенчатую регулировку: быстрое перемещение на старте с переходом на минимальную скорость при финальном позиционировании. Это сокращает цикл работы без потери точности. Дополнительно используются демпфирующие устройства в крайних точках хода для гашения инерции.

Регулярная диагностика узлов регулировки – залог стабильной работы. Проверяйте износ дросселей, герметичность воздушных магистралей и отсутствие засорения фильтров. Неисправности приводят к неконтролируемому ускорению или колебаниям груза при подъеме.

Поддержание стабильного положения платформы

Ключевая задача при работе с пневматическими подъемниками – обеспечение абсолютной устойчивости платформы на любой требуемой высоте. Достигается это за счет интеллектуальных систем стабилизации и продуманной конструкции. Автоматические датчики наклона постоянно контролируют положение мачты и платформы относительно вертикали. При обнаружении даже незначительных отклонений, вызванных ветром, смещением центра тяжести груза или неровностью опорной поверхности, система мгновенно корректирует подачу воздуха в пневмоцилиндры, компенсируя крен.

Важнейшую роль играет система аутригеров (выносных опор). Эти гидравлические или механические стабилизаторы, выдвигаемые перед подъемом, существенно увеличивают площадь опоры машины, снижая риск опрокидывания. Система блокировки подъема предотвращает начало движения платформы, если аутригеры не задействованы или не достигли необходимой точки контакта с грунтом. Гидропневматические демпферы внутри системы подъема гасят возможные колебания платформы, вызванные внешними воздействиями или перемещением оператора/груза, обеспечивая плавность хода и фиксации.

Технические решения для устойчивости

Основные механизмы поддержания стабильности включают:

Прецизионные пневмоцилиндры с пропорциональными клапанами: Обеспечивают плавное, синхронное и точно контролируемое перемещение платформы по мачте, минимизируя рывки и перекосы.
Жесткая конструкция мачты и платформы: Изготавливается из высокопрочных материалов (алюминиевые сплавы, сталь) для сопротивления изгибающим моментам и сохранения геометрии под нагрузкой.
Система аварийного опускания: При потере давления воздуха или срабатывании датчиков перекоса/перегрузки обеспечивает безопасное, контролируемое опускание платформы.

Фактор риска	Система компенсации	Результат
Неровная поверхность	Регулируемые аутригеры, датчики наклона основания	Выравнивание корпуса подъемника до начала подъема
Смещение центра тяжести груза/оператора	Датчики нагрузки на платформе, автоматическая коррекция давления в цилиндрах	Предотвращение крена платформы
Ветровая нагрузка	Жесткая мачта, демпферы колебаний, ограничение высоты подъема при сильном ветре	Снижение амплитуды раскачивания

Совокупность этих инженерных решений гарантирует, что рабочая платформа остается стабильной и безопасной площадкой для выполнения задач на высоте, даже в сложных условиях эксплуатации. Надежность фиксации – непременное условие эффективной и безаварийной работы пневмоподъемника.

Особенности обслуживания сильфонов и уплотнителей

Регулярная проверка сильфонов на механические повреждения (сколы, трещины, деформации) – обязательная процедура. Любое нарушение целостности гофрированной поверхности немедленно снижает герметичность системы и ведет к утечке рабочего воздуха. Визуальный контроль следует проводить при каждом плановом осмотре оборудования, уделяя особое внимание участкам максимального изгиба и контакта с внешней средой.

Состояние уплотнительных элементов (кольца, манжеты) напрямую влияет на КПД подъемника и предотвращает загрязнение внутренних полостей. Необходимо контролировать отсутствие истирания, потери эластичности, разрывов и следов химической деградации. При обнаружении даже незначительных дефектов или при плановой замене по регламенту используйте только оригинальные комплектующие, гарантирующие точное соответствие геометрии и материала.

Ключевые аспекты обслуживания

Для обеспечения долговечности и безотказной работы придерживайтесь следующих правил:

Чистота рабочих поверхностей: Перед установкой новых сильфонов или уплотнений тщательно удалите пыль, абразивные частицы и остатки старой смазки с посадочных мест.
Правильная смазка: Наносите только рекомендованные производителем составы в минимально необходимом количестве. Избыток смазки притягивает грязь и может вызвать разбухание резиновых уплотнений.
Контроль рабочих параметров: Следите, чтобы давление воздуха, температура и скорость срабатывания не превышали значений, указанных в технической документации. Перегрузки ускоряют износ.

Периодичность замены компонентов определяется условиями эксплуатации:

Условия эксплуатации	Рекомендуемая частота проверки	Средний срок замены
Нормальные (чистые помещения, комнатная температура)	1 раз в 6 месяцев	2-3 года
Высокая запыленность/агрессивная среда	1 раз в 1-2 месяца	6-12 месяцев
Экстремальные температуры или динамические нагрузки	Ежемесячно	3-6 месяцев

Игнорирование признаков износа (подсвистывание воздуха, замедленное срабатывание, вибрация) приводит к полному выходу узла из строя. Хранение запасных сильфонов и уплотнений должно осуществляться в оригинальной упаковке, вдали от источников тепла, УФ-излучения и озона, вызывающих старение материалов.

Контроль давления в воздушных ресиверах

Регулярный мониторинг давления в воздушных ресиверах является критически важной процедурой для безопасной и эффективной работы пневмоподъемников. Нестабильное или превышающее нормы давление напрямую влияет на грузоподъемность устройства, плавность хода и износ уплотнительных элементов цилиндров.

Контроль осуществляется с помощью встроенных манометров, установленных на каждом ресивере. Шкала прибора должна четко отображать рабочий диапазон с выделенной красной зоной, обозначающей предельно допустимые значения. Обязательна ежесменная визуальная проверка показаний перед началом эксплуатации оборудования.

Ключевые аспекты контроля

Основные требования и методы обеспечения стабильного давления включают:

Проверка редукторов - регулировка выходного давления при отклонениях от нормы, указанной в технической документации подъемника
Испытания предохранительных клапанов - ежемесячный контроль срабатывания при достижении критического давления
Диагностика утечек - аудит пневмомагистралей методом нанесения мыльного раствора на соединения при заполненной системе

Протоколы контроля фиксируются в журнале технического обслуживания с указанием:

Дата проверки	Фактическое давление (бар)	Действия
01.08.2024	7.2	Калибровка редуктора
15.08.2024	7.0	Замена уплотнения на клапане

Недопустима эксплуатация при отсутствии визуального доступа к манометру или наличии повреждений на стекле/корпусе измерительного прибора. Технический регламент требует установки дублирующих датчиков давления с автоматической блокировкой подъемника при аварийных скачках давления для исключения разрыва ресивера.

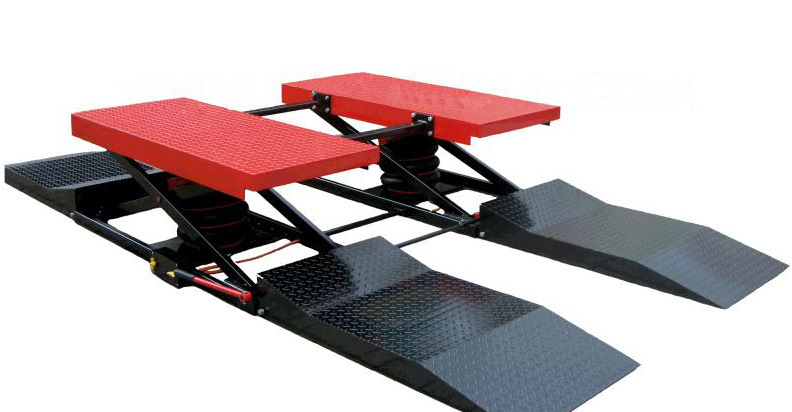

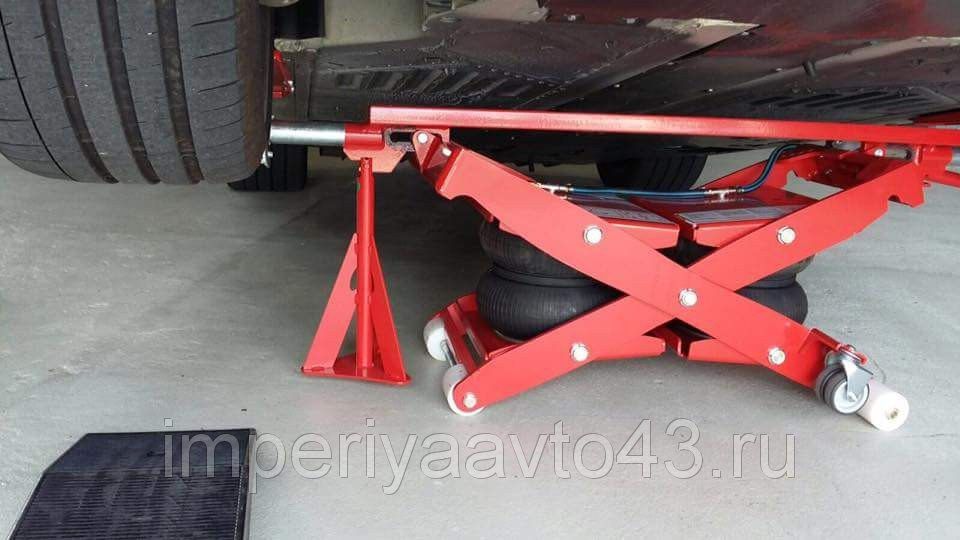

Применение в автосервисных боксах

Пневматические подъемники обеспечивают безопасную фиксацию автомобиля на оптимальной высоте, исключая риски внезапного опускания при разгерметизации системы. Это достигается за счет специальных механических блокираторов и дублирующих клапанов, которые автоматически срабатывают при падении давления в магистралях.

Их конструкция адаптирована под интенсивную эксплуатацию в условиях ограниченного пространства сервисных боксов. Компактные стационарные или мобильные модели с грузоподъемностью до 5 тонн позволяют обслуживать легковые автомобили, микроавтобусы и коммерческий транспорт без перепланировки помещений.

Ключевые направления использования

Диагностика и ремонт ходовой части – обеспечение свободного доступа к подвеске, рычагам и амортизаторам
Замена колес и тормозных систем – точная позиция для демонтажа узлов без дополнительных домкратов
Работы с трансмиссией – стабильная поддержка автомобиля при снятии КПП или редуктора
Техническое обслуживание – комфортное положение для замены технических жидкостей и фильтров

Сравнительные преимущества перед гидравлическими аналогами:

Реакция на нагрузку	Плавное поднятие без рывков	Риск проседания при утечке масла
Эксплуатация зимой	Устойчивая работа при -30°С	Загустевание гидравлической жидкости
Требования к обслуживанию	Замена воздушных фильтров 1 раз/год	Регулярная замена масла и уплотнителей

Минимизация времени на подъем/опускание авто за счет высокой скорости срабатывания пневмоцилиндров
Экономия электроэнергии благодаря использованию централизованной компрессорной станции сервиса
Снижение уровня шума в рабочей зоне (до 65 дБ) при отсутствии гидравлических насосов

Использование пневматических подъемников на конвейерных производственных линиях

Пневмоподъемники интегрируются в конвейерные системы для оперативного изменения высоты транспортируемых объектов между технологическими этапами. Их способность точно позиционировать грузы на разной высоте синхронизирует смежные участки линии, где требуется изменение уровня обработки или передачи изделий. Это устраняет ручное перемещение и гарантирует плавное движение потока.

Благодаря пневмоприводу оборудование адаптируется к нестандартным габаритам деталей без перестройки механики линии. Мгновенная реакция на сигналы автоматики позволяет реализовать сложные сценарии подъема/опускания в ритме конвейера. Отсутствие гидравлических жидкостей исключает риски загрязнения продукции в пищевых или электронных производствах.

Ключевые преимущества

Бесступенчатая регулировка высоты для точного совмещения с соседними модулями
Работа в агрессивных средах за счет коррозионностойких исполнений
Снижение вибраций при передаче хрупких изделий

Тип операции	Пример применения
Переход между уровнями	Стыковка разноуровневых конвейеров после покраски
Подача в станки	Точное позиционирование заготовок в ЧПУ
Контроль качества	Подъем для оптического сканирования со всех сторон

Компактность цилиндров позволяет встраивать их в существующие линии без увеличения производственной площади. При этом двойные предохранительные клапаны предотвращают аварийное опускание при разгерметизации. Ресурс в миллионы циклов обеспечивает непрерывность процессов между плановыми ТО.

Технология бесшумного подъема оборудования

Бесшумность достигается за счет замены традиционных гидравлических или электрических приводов на пневмосистемы, работающие на сжатом воздухе. Отсутствие электродвигателей, редукторов и жидкостных насосов принципиально устраняет источники вибраций и акустического шума. Воздух подается в цилиндры через специальные шумопоглощающие клапаны с демпферами, что обеспечивает плавное скольжение поршня без резких скачков давления.

Ключевым элементом технологии являются многокамерные глушители выхлопа, рассеивающие поток воздуха через лабиринт звукопоглощающих перегородок. Дополнительно применяются полиуретановые втулки в местах креплений, компенсирующие микроскопические смещения и предотвращающие ударные нагрузки при старте и остановке. Конструкция штока с антифрикционным покрытием исключает металлический скрежет даже при максимальных нагрузках.

Технические решения для снижения шума

Пневмораспределители с плавным регулированием потока воздуха
Двухступенчатые глушители из пористого композитного материала
Система динамической балансировки груза для исключения резонанса

Параметр	Традиционный подъемник	Бесшумный пневмоподъемник
Уровень шума (дБ)	75-90	42-48
Вибрации	Выраженные	Практически отсутствуют
Стартовый рывок	Характерен	Исключен

Эффективность подтверждается применением в операционных залах, звукозаписывающих студиях и научных лабораториях, где допустимый уровень шума не превышает 50 дБ. Регулировка скорости подъема микронастроечными вентилями позволяет адаптировать оборудование к требованиям сверхточных производств.

Решения для хрупких и особо точных грузов

Пневмоподъемники исключают риск микросотрясений и вибраций благодаря отсутствию жестких механических связей в конструкции. Воздушная подушка между грузом и основанием демпфирует даже минимальные ударные нагрузки, критичные для прецизионной оптики, полупроводниковых пластин или лабораторных приборов.

Управляемая плавность перемещения обеспечивается точной регулировкой давления в системе. Бесступенчатая скорость позиционирования (до 0,1 мм/с) позволяет бережно устанавливать хрупкие объекты сложной геометрии без перекосов, а датчики контроля угла наклона предотвращают опасные крены.

Ключевые технологические особенности

Адаптивные захваты с вакуумными подушечками переменной жесткости
Система активной стабилизации с компенсацией инерции при запуске/остановке
Рабочие платформы с антистатическим покрытием

Тип груза	Решение	Точность позиционирования
Стеклянные панели	Рамочные захваты с распределенным давлением	±0,3 мм
Кремниевые пластины	Бесконтактная левитация потоком воздуха	±0,05 мм
Калибровочное оборудование	Изолирующие платформы с виброгашением	±0,01° по уровню

Для сверхчувствительных элементов применяют гибридные системы с пневмоподвеской и электромагнитными компенсаторами. Такая комбинация нейтрализует внешние колебания от производственного оборудования, обеспечивая погрешность выравнивания до 5 микрон на метр.

Антикоррозийная обработка металлических частей

Защита металлических элементов пневмоподъемников от коррозии критически важна для сохранения их функциональности и безопасности. Постоянное воздействие влаги, агрессивных сред и механических нагрузок ускоряет деградацию незащищенных поверхностей.

Применяются многоуровневые методы обработки: цинкование для создания барьерного слоя, порошковое напыление с электростатической фиксацией, нанесение ингибиторов ржавчины. Особое внимание уделяется узлам трения и внутренним полостям штоков, где скапливается конденсат.

Ключевые технологии защиты

Катодное покрытие - анодная защита цинком или магнием
Эпоксидные грунты глубокого проникновения
Резиновые уплотнения с антикоррозийными присадками

Тип обработки	Срок защиты	Уязвимые зоны
Горячее цинкование	15+ лет	Кронштейны креплений
Электроосаждение	7-10 лет	Поверхности цилиндров

Техническое обслуживание включает регулярную очистку дренажных каналов и обновление защитных составов раз в 2 года. Для ремонта царапин применяют составы с преобразователем ржавчины, формирующие полимерную мембрану.

Чистка воздушных фильтров и клапанов

Регулярная чистка воздушных фильтров и клапанов – обязательная процедура для поддержания эффективности пневматических подъемников. Загрязнения (пыль, масляные отложения, влага) снижают пропускную способность фильтров, создавая избыточное сопротивление воздушному потоку. Это напрямую влияет на скорость срабатывания механизмов и создает дополнительную нагрузку на компрессор.

Забитые клапаны, особенно впускные и выпускные, нарушают точность управления движением штока и плавность хода. Неполное закрытие или открытие приводит к утечкам сжатого воздуха, падению давления в системе, рывкам при подъеме/опускании груза и повышенному износу уплотнений. Игнорирование чистки провоцирует перегрев узлов и преждевременный выход оборудования из строя.

Порядок обслуживания

Выполняйте работы при отключенном давлении и обесточенном оборудовании:

Демонтаж: Аккуратно снимите корпус воздушного фильтра и клапаны согласно схеме производителя.
Предварительная очистка: Удалите крупные загрязнения с фильтрующего элемента и деталей клапана струей сжатого воздуха (направляйте от себя в безопасную сторону).
Промывка:
- Фильтры: Замочите элемент в специальном моющем растворе для пневматики, затем прополощите в чистой воде. Тщательно просушите (компрессорным воздухом или естественным путем).
- Клапаны: Промойте корпус, седло, золотник/тарелку и пружину в растворителе, не повреждающем материалы (например, изопропиловом спирте). Удалите все отложения мягкой кистью.
Контроль и замена:
- Осмотрите фильтрующий материал на предмет необратимых повреждений. Замените, если есть разрывы или деформация.
- Проверьте клапанные компоненты: износ седла, царапины на золотнике, целостность пружины. Замените изношенные детали.
Сборка и проверка: Установите чистые/новые элементы, надежно затяните соединения. Проведите тестовый запуск подъемника, контролируя плавность хода и отсутствие утечек воздуха.

Рекомендуемая периодичность:

Условия эксплуатации	Фильтр	Клапаны
Чистые помещения (офисы, склады)	Каждые 3-6 месяцев	Ежегодно
Пыльные или влажные цеха, производство	Ежемесячно	Каждые 3-6 месяцев

Используйте только оригинальные или рекомендованные производителем сменные элементы и очищающие жидкости для гарантии совместимости материалов и сохранения рабочих характеристик системы.

Диагностика неисправностей пневмоцилиндров

Своевременное выявление неполадок пневмоцилиндров предотвращает простои оборудования и снижает риски аварийных ситуаций. Основные признаки неисправности включают снижение скорости хода штока, неравномерное движение, посторонние шумы, утечки воздуха и падение усилия на выходном звене.

Для точной локализации проблемы требуется последовательная проверка всех компонентов системы. Начинать следует с визуального осмотра и анализа рабочих параметров, после чего переходить к детальной диагностике конкретных узлов цилиндра.

Методы выявления распространенных неисправностей

Ключевые этапы диагностики:

Тест на утечки:
- Нанесите мыльный раствор на шток, крышки, поршневые крепления и воздушные магистрали
- Подайте номинальное давление (3-6 бар)
- Визуально фиксируйте образование пузырей
Проверка механических повреждений:
- Контроль биения штока (допуск ≤0.1 мм на 100 мм длины)
- Осмотр штока на царапины и коррозию
- Анализ состояния мест крепления

Оценка работоспособности уплотнений:

Тип уплотнения	Признак износа	Метод проверки
Поршневые кольца	Падение давления при нагрузке	Замер давления манометром
Штоковые манжеты	Подтеки масла на штоке	Визуальный осмотр в движении
Грязесъемники	Абразивные частицы в камере	Разборка передней крышки

Важно! При диагностике исключите влияние смежных компонентов: проверьте фильтры, редукторы и клапаны управления до разборки цилиндра. Для точного определения заклинивания снимите нагрузку со штока и проанализируйте сопротивление перемещению вручную.

Замена изношенных элементов сильфонной группы

Своевременная замена изношенных элементов сильфонной группы критична для поддержания герметичности и рабочего давления пневмоподъемника. Пренебрежение этим процессом приводит к утечкам воздуха, снижению грузоподъемности и нестабильной работе механизма.

Перед началом работ обязательно стравите давление из системы и обесточьте оборудование. Подготовьте комплект новых оригинальных компонентов (сильфоны, уплотнительные кольца, направляющие втулки) и специализированный инструмент для монтажа.

Ключевые этапы замены

Демонтаж узла: Отсоедините пневмолинии и крепежные элементы, аккуратно извлеките сильфонную группу из корпуса подъемника.
Диагностика: Визуально проверьте состояние всех компонентов. Основные признаки износа:
- Трещины или перфорация гофр сильфона
- Деформация или истирание направляющих элементов
- Потеря эластичности уплотнительных колец

Замена компонентов:

Элемент	Требование
Сильфон	Устанавливается без перекосов, с равномерным натяжением
Уплотнения	Обрабатываются силиконовой смазкой перед монтажом

Сборка и тестирование: Затяните крепеж с рекомендованным моментом, подключите пневматику. Проведите пробный подъем без нагрузки для проверки герметичности.

Защита от перегрузки: клапаны безопасности

Клапаны безопасности являются критически важным элементом пневматических подъемников, предотвращающим разрушение системы при превышении допустимого рабочего давления. Они автоматически срабатывают, когда давление в цилиндре или магистрали достигает установленного порога, стравливая избыточный сжатый воздух в атмосферу.

Этот механизм защищает как сам подъемник (цилиндры, уплотнения, раму), так и оператора от опасных последствий перегрузки: разрыва гидролиний, деформации конструкции или неконтролируемого падения груза. Регулярная проверка и калибровка клапанов в соответствии с технической документацией обязательны для поддержания их работоспособности.

Ключевые функции и особенности

Принцип работы клапана: Пружинный механизм удерживает запорный элемент (шарик или тарелку) на седле. При превышении давления силы сжатого воздуха преодолевают усилие пружины – клапан открывается, выпуская воздух до нормализации давления.

Основные требования к клапанам безопасности:

Точность срабатывания на установленном давлении
Достаточная пропускная способность для быстрого сброса давления
Коррозионная стойкость материалов
Надежное закрытие после срабатывания
Защита от загрязнений (при наличии фильтров)

Конструктивные варианты:

Прямого действия	Срабатывают исключительно под давлением системы (наиболее распространены).
Непрямого действия (пилотные)	Управляются отдельным пилотным клапаном, позволяют точнее настраивать давление срабатывания для сложных систем.

Важно: Установка клапана с неправильно настроенным давлением срабатывания (слишком высоким или низким) сводит на нет его защитную функцию. Монтаж должен выполняться максимально близко к защищаемому узлу (цилиндру, ресиверу).

Работа во влажных и запыленных помещениях

Пневматические подъемники демонстрируют исключительную надежность в условиях повышенной влажности благодаря принципиальному отсутствию электрических компонентов в силовой части. Привод от сжатого воздуха исключает риск короткого замыкания, искрообразования и коррозии контактов, неизбежных для электрооборудования в сырой среде. Герметичные пневмоцилиндры и магистрали устойчивы к конденсату, а использование коррозионностойких материалов (нержавеющая сталь, анодированный алюминий) предотвращает разрушение узлов.

В запыленных цехах или на стройплощадках отсутствие вентиляторов охлаждения и открытых электротехнических элементов полностью устраняет риск попадания абразивных частиц в двигатель или распределительные коробки. Воздушные фильтры на входе пневмосистемы эффективно задерживают пыль без снижения производительности, а простая конструкция механизмов минимизирует уязвимые точки. Для особо агрессивных сред применяются модели с усиленной защитой шарниров и штоков специальными гофрами.

Ключевые преимущества для сложных условий

Безопасность во влажной среде: Исключение риска поражения током и взрывозащищенность при работе с горючими аэрозолями
Устойчивость к загрязнениям: Отказоустойчивость при попадании стружки, бетонной пыли или опилок в механизмы
Температурная стабильность: Сохранение работоспособности в неотапливаемых помещениях и при перепадах температур

Эксплуатация требует регулярной продувки воздушных магистралей и контроля влагоотделителей. Для продления ресурса в условиях постоянной запыленности рекомендовано:

Очистка направляющих и штоков после каждой смены
Замена фильтров тонкой очистки воздуха по графику производителя
Визуальная диагностика уплотнений на предмет износа

Фактор среды	Воздействие на подъемник	Защитные меры
Высокая влажность (до 95%)	Конденсат в магистралях	Установка влагомаслоотделителей
Абразивная пыль	Износ подвижных частей	Применение штоков с хромовым покрытием
Химически агрессивная атмосфера	Коррозия металлических компонентов	Использование моделей из нержавеющей стали

Комплектация промышленными колесами для цехов

Специализированные колеса для цеховых подъемников проектируются с учетом интенсивных нагрузок и специфики производственных помещений. Они обеспечивают устойчивость оборудования при перемещении многотонных грузов, предотвращая деформацию конструкции и снижая риски аварий. Ключевыми требованиями выступают высокая динамическая грузоподъемность, износостойкость протектора и совместимость с типом напольного покрытия.

Конструкция включает усиленные ступицы с прецизионными подшипниками, исключающими люфт оси при боковых усилиях. Широкий выбор материалов покрытия: армированная резина для ударопоглощения, полиуретан для химической стойкости в металлообработке, нейлон для температурной устойчивости в литейных цехах. Диаметр подбирается исходя из необходимости преодоления стыков плит и технологических порогов.

Критерии выбора колесных систем

Параметр	Варианты исполнения	Эксплуатационные преимущества
Тип покрытия	Резина, полиуретан, нейлон, чугун	Адаптация к полу: бетон, плитка, эпоксидное покрытие
Система торможения	Педальные стопоры, тормоз на 2 колеса	Фиксация позиции под нагрузкой, безопасность погрузки
Диаметр (мм)	100-400	Снижение усилия для перемещения, проходимость

Дополнительные опции включают защитные кожухи от намотки стружки, антистатические покрытия для электроцехов, съемные бандажи для замены без демонтажа оси. Для агрессивных сред применяют колеса с коррозионностойкими спицами из нержавеющей стали.

Рекомендуемые конфигурации для типовых задач:

Для транспортировки станков: полиуретан Ø200 мм + двухточечный тормоз
В складских зонах: нейлоновые Ø150 мм с радиальными подшипниками
На участках с масляными пятнами: рифленая резина с термостойкостью до +120°C

Транспортировка поддонов с товарами

Перемещение поддонов с продукцией – критически важный этап логистических операций на складах, в производственных цехах и торговых залах. Эффективность этого процесса напрямую влияет на скорость обработки грузов, сохранность товаров и общую производительность труда. Пневматические подъемники играют ключевую роль в обеспечении безопасной и бесперебойной транспортировки паллетированных грузов различного веса и габаритов.

Использование пневмоподъемников для работы с поддонами позволяет минимизировать физические усилия персонала, исключить риск травм при подъеме тяжестей и предотвратить повреждение упаковки или товара. Устройства легко интегрируются в существующие технологические цепочки, обеспечивая плавное и точное позиционирование грузов на требуемой высоте – будь то погрузка в транспорт, размещение на стеллажах или подача на конвейерную линию.

Преимущества пневмоподъемников при работе с поддонами

Грузоподъемность: Легко справляются с весом стандартных европоддонов (до 1000 кг и более).
Безопасность: Исключение "человеческого фактора" при подъеме, наличие страховочных клапанов от падения.
Эргономика: Регулировка высоты подхвата под рост оператора, отсутствие вибраций.
Мобильность: Возможность установки на стационарные колонны или передвижные тележки.

Технология пневматического подъема гарантирует плавный старт и остановку груза, что особенно важно для хрупких товаров или прецизионного оборудования. Отсутствие гидравлических жидкостей исключает риск загрязнения продукции и окружающей среды в случае разгерметизации системы.

Задача	Решение с пневмоподъемником
Погрузка/разгрузка фур	Точное позиционирование поддона на уровне кузова
Комплектация заказов	Подача паллеты на эргономичную высоту для отбора товара
Перемещение между зонами	Интеграция с конвейерами или подъемными столами
Хранение на верхних ярусах	Безопасный подъем груза к уровню стеллажа

Для оптимизации потока поддонов рекомендуется использовать специализированные захваты (вилочные, рамные), совместимые с пневматическими подъемниками. Это ускоряет зацепление паллеты и повышает стабильность груза при перемещении. Регулярное обслуживание фильтров и пневмолиний – залог долговечности оборудования и бесперебойной работы в интенсивном режиме.

Выравнивание станков при монтаже

Точное выравнивание оборудования – обязательное условие для его корректной работы, снижения вибраций и предотвращения преждевременного износа. Несоосность даже в доли миллиметра приводит к перегрузкам подшипников, биению валов, повышенному шуму и сокращению ресурса станка. Особенно критично соблюдение геометрии для прецизионного металлообрабатывающего, мерительного и упаковочного оборудования.

Пневматические подъемники становятся незаменимым инструментом на этом этапе благодаря своей способности плавно и дозированно изменять высоту позиционирования тяжеловесных станков. Их регулируемая подача сжатого воздуха позволяет оператору с ювелирной точностью (до 0.05 мм) приподнимать или опускать конкретный угол или сторону оборудования, используя простые клиновые или винтовые прокладки для фиксации достигнутого уровня. Это исключает риск просадки или перекоса при ручной регулировке домкратами.

Технология выравнивания с пневмоподъемниками

Процесс включает несколько ключевых этапов:

Подготовка основания: Очистка фундаментной плиты от загрязнений, проверка ее горизонтальности.
Установка подъемников: Расположение устройств под монтажными точками станка согласно схеме производителя.
Предварительный подъем: Плавный подъем оборудования на 10-20 мм для возможности подкладки опорных элементов.
Грубая регулировка: Установка основных опорных плит или клиньев в зонах максимальной нагрузки.
Точное позиционирование: Последовательная микрорегулировка каждого угла пневмоподъемником с контролем точным уровнем (например, электронным или гидростатическим).
Фиксация: Затяжка анкерных болтов с заданным моментом после достижения идеальной плоскости.
Контроль: Проверка геометрии в течение 24-48 часов для выявления возможной усадки.

Преимущества пневматического метода по сравнению с механическими домкратами:

Критерий	Пневмоподъемники	Механические домкраты
Точность регулировки	Микронная (±0.05 мм)	Доли миллиметра (±0.2 мм)
Плавность хода	Без рывков	Риск просадки
Стабильность удержания	Высокая (блокировка давлением)	Зависит от стопора
Безопасность при работе	Минимизация риска сдвига	Потенциальная просадка

Использование пневмоподъемников сокращает время монтажа на 30-40% и гарантирует соблюдение паспортных допусков на соосность. Результат – стабильная работа оборудования без вибраций, соблюдение допусков обработки и максимальный межремонтный интервал.

Фиксация груза на высоте стопорными механизмами

Стопорные механизмы являются неотъемлемой и критически важной частью пневматических подъемников, обеспечивающей безопасную работу с грузами на высоте. Их основная задача – предотвратить неконтролируемое опускание груза или платформы при прекращении подачи сжатого воздуха, в случае разгерметизации системы или преднамеренной остановки оператором.

Надежность фиксации достигается за счет принципиально механического принципа действия стопоров. Они автоматически блокируют движение штока или каретки вниз под действием веса груза, срабатывая мгновенно и не требуя внешнего источника энергии для удержания. Это обеспечивает пассивную безопасность независимо от состояния пневматической системы.

Типы стопорных механизмов и их применение

Тип механизма	Принцип действия	Преимущества	Типичное применение
Кулачковые стопоры	Эксцентриковые кулачки заклиниваются между направляющей и корпусом при попытке движения вниз.	Высокая точность фиксации, плавное срабатывание, малый износ.	Прецизионные подъемники, позиционирование оборудования.
Храповые механизмы	Собачка входит в зацепление с зубьями рейки или храпового колеса, блокируя обратный ход.	Высокая надежность при больших нагрузках, простота конструкции.	Грузоподъемные столы, подъемники для тяжелых грузов.
Пневматические фиксаторы	Пневмоцилиндр прижимает тормозную колодку/кулак к направляющей при сбросе давления.	Активное управление блокировкой, возможность дистанционного контроля.	Системы, требующие подтверждения фиксации, автоматизированные линии.

Ключевые преимущества использования стопорных механизмов в пневмоподъемниках:

Гарантия безопасности: Исключение падения груза даже при аварийном отключении воздуха или повреждении шланга.
Стабильность позиции: Точное и надежное удержание груза на заданной высоте без дрейфа.
Энергонезависимость: Фиксация происходит и сохраняется без потребления сжатого воздуха или электроэнергии.
Повышение эффективности: Возможность безопасно оставлять груз поднятым на время выполнения операций.
Долговечность системы: Снижение нагрузки на пневмоцилиндр в статическом положении.

Таким образом, стопорные механизмы трансформируют пневматический подъемник из простого устройства для перемещения грузов по вертикали в надежного помощника, гарантирующего безопасную и стабильную фиксацию на любой требуемой высоте. Их правильный выбор, монтаж и регулярное обслуживание – обязательное условие безопасной эксплуатации оборудования.

Интеграция с системами автоматизации склада

Пневматические подъемники напрямую подключаются к централизованной системе управления складом (WMS/WCS) через стандартные промышленные интерфейсы (OPC UA, Modbus TCP, Ethernet/IP). Это обеспечивает двусторонний обмен данными: подъемники получают задания на перемещение грузов из системы, а в реальном времени передают информацию о своем статусе (занятость, высота позиционирования, аварийные сигналы) для визуализации на диспетчерских панелях.

Автоматизация процессов достигается за счет синхронизации работы подъемников с другими элементами логистической цепи. Например, при поступлении команды от WMS на отгрузку паллеты с яруса стеллажа, подъемник автоматически выдвигается на заданную высоту, подтверждает фиксацию груза и передает сигнал конвейерной линии или погрузчику для дальнейшего транспортирования. Все этапы выполняются без ручного вмешательства оператора.

Ключевые аспекты интеграции

Адаптивное позиционирование: Датчики давления и энкодеры обеспечивают точную остановку на уровне ячеек стеллажей (±1 мм), синхронизируясь с координатами из базы данных WMS.
Управление через SCADA-системы: Визуализация работы подъемников на мнемосхемах с возможностью ручного переопределения режимов при необходимости.
Протоколы безопасности: Интеграция аварийных датчиков (перегруз, обрыв пневмолинии) в общую систему оповещения склада с автоматической остановкой процессов.

Функция	Эффект интеграции
Динамическая маршрутизация	Автоматический перерасчет высоты подъема при изменении задачи WMS из-за перенаправления груза
Онлайн-диагностика	Передача данных об износе уплотнений/фильтров для прогнозирования ТО

Важно: Для сложных конфигураций используется шлюз протоколов, преобразующий сигналы подъемника в команды для роботизированных тележек (AGV) или кранов-штабелеров, что исключает простои при разнородном оборудовании.

Экономия электроэнергии при пневматическом подъеме

Пневмоподъемники используют сжатый воздух в качестве источника энергии, что существенно снижает потребление электричества по сравнению с электромеханическими аналогами. Основное энергопотребление сосредоточено только на этапе работы компрессора, который может включаться периодически для поддержания давления в ресивере.

Отсутствие электродвигателей в самой конструкции подъемника исключает постоянные энергозатраты при перемещении грузов. Это особенно заметно в операциях с частыми пусками/остановами или при работе в режиме удержания положения, где электрические системы тратят энергию на преодоление статической нагрузки.

Ключевые факторы энергоэффективности

Рекуперация энергии: При опускании груза пневмосистема возвращает воздух в магистраль, снижая нагрузку на компрессор
Минимальные потери на трение: Упрощенная механика создает меньше сопротивления чем редукторы электроподъемников
Работа без "холостого хода": Компрессор активируется только при падении давления ниже установленного предела

Параметр	Пневмоподъемник	Электроподъемник
Энергопотребление в режиме ожидания	~0 кВт*ч	До 15% от номинала
КПД при частичной нагрузке	Не снижается	Падает на 20-40%
Ресурс при пиковых нагрузках	Без перегрева	Риск перегрузки двигателя

Важный аспект – возможность интеграции с общими пневмосистемами предприятия. При наличии централизованной воздушной магистрали затраты на генерацию сжатого воздуха распределяются между всеми потребителями, что дополнительно снижает удельные расходы на подъемные операции.

Список источников

При подготовке материала использовались специализированные технические издания, отраслевые стандарты и документация производителей пневмооборудования. Основное внимание уделялось актуальным исследованиям в области промышленной пневматики и практическим руководствам по эксплуатации подъемных систем.

Ключевые источники включают нормативные документы, патентные описания конструкций и рецензируемые статьи о применении сжатого воздуха в грузоподъемных механизмах. Ниже представлен перечень использованных материалов.

ГОСТ Р ИСО 4414-2001: Гидравлика и пневматика
Справочник по пневмоприводам промышленного оборудования (изд. "Машиностроение")
Технические бюллетени Enerpac и Festo по пневмоподъемникам
Журнал "Подъемно-транспортная техника": обзоры инновационных решений
Монография "Пневматические системы в автоматизации" (В.П. Тарасов)
Правила безопасности при работе с грузоподъемными механизмами (Ростехнадзор)
Материалы конференции "Современные технологии подъемно-транспортных систем"
