Пневмобаллоны - выбор, формы, ремонт

Статья обновлена: 18.08.2025

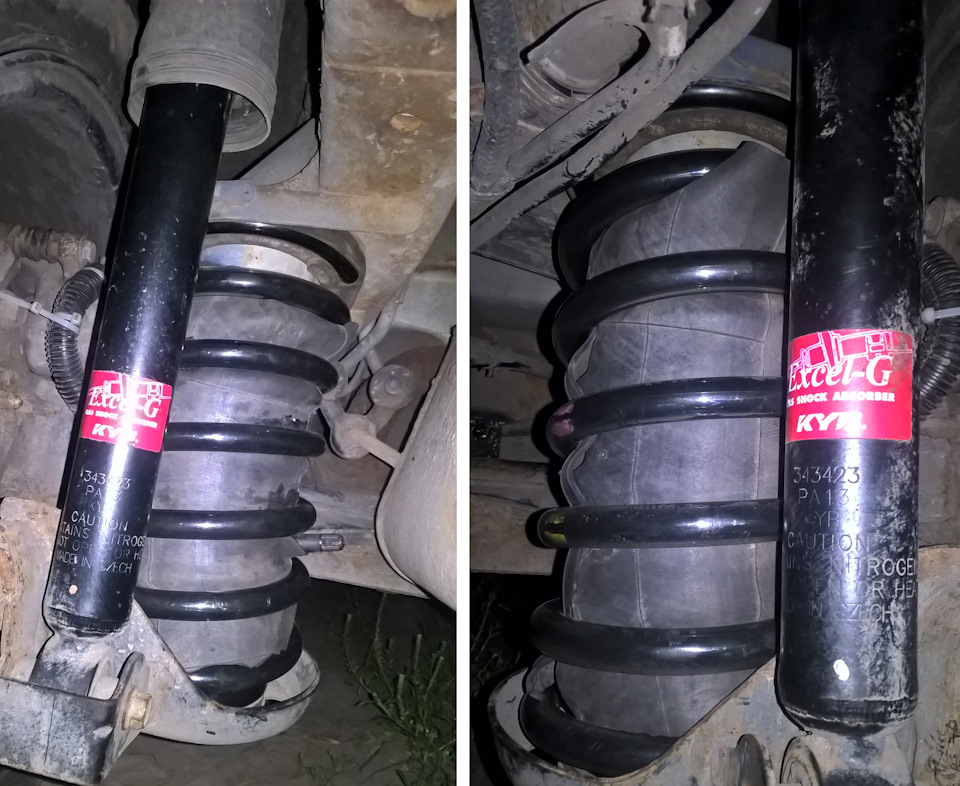

Пневмобаллоны интегрированные в пружины подвески – ключевой элемент современных транспортных средств. Они обеспечивают адаптивность ходовой части, регулируют жёсткость и высоту кузова, напрямую влияя на комфорт и управляемость.

В статье детально рассмотрены критерии выбора и нюансы покупки пневмоэлементов, разнообразие их форм и размеров для разных моделей авто. Отдельное внимание уделено практическим аспектам ремонта и полной замены компонентов.

Правильный подбор и своевременное обслуживание этих узлов критически важны для безопасности, долговечности подвески и предотвращения преждевременного износа смежных деталей.

Принцип работы пневмобаллонов вместо рессор

Пневматические баллоны заменяют традиционные рессоры, используя сжатый воздух в качестве упругого элемента. Герметичная резинокордная оболочка, усиленная металлическим или текстильным каркасом, воспринимает нагрузку от кузова транспортного средства и деформируется под её воздействием.

При увеличении нагрузки объём воздуха в баллоне уменьшается, а внутреннее давление возрастает, обеспечивая необходимую жёсткость. При снижении нагрузки давление падает, что позволяет сохранять плавность хода. Система автоматически регулирует давление через блок управления, поддерживая заданный клиренс независимо от веса груза.

Ключевые особенности функционирования

• Адаптивность: Давление оперативно корректируется под текущую загрузку
• Компенсация кренов: Автоматическое выравнивание кузова при поворотах
• Регулировка высоты: Возможность изменения дорожного просвета в движении

Компонент	Функция
Воздушные баллоны	Создание упругой опоры за счёт сжатого воздуха
Компрессор	Нагнетание воздуха в систему
Клапаны управления	Распределение воздуха между баллонами
Датчики уровня	Контроль положения кузова относительно осей

Важно: Герметичность системы критична для стабильной работы – утечки воздуха приводят к проседанию кузова и нарушению управляемости. Ресивер служит резервным источником воздуха для оперативной корректировки давления при динамических нагрузках.

Основные преимущества пневмоподвески перед стандартной

Пневмоподвеска обеспечивает точную регулировку клиренса в зависимости от дорожных условий, нагрузки автомобиля и требований водителя. Это достигается за счёт изменения давления воздуха в эластичных баллонах, заменяющих традиционные металлические пружины.

Система автоматически поддерживает заданный уровень кузова независимо от веса груза, устраняя характерные для статичных пружин проблемы: проседание при перегрузке или излишнюю жесткость без нагрузки. Динамическая адаптация к дорожному покрытию происходит за доли секунды.

Ключевые эксплуатационные выгоды

• Адаптивный комфорт: Воздушные баллоны эффективнее гасят вибрации и смягчают удары на неровностях, особенно при частичной загрузке.
• Повышенная грузоподъёмность: Давление в пневмобаллонах увеличивается пропорционально нагрузке, сохраняя стабильность и геометрию подвески.
• Улучшенная управляемость: Возможность изменения жесткости в движении снижает крены в поворотах и раскачивание на волнах асфальта.
• Функциональная гибкость: Водитель может принудительно поднять кузов для преодоления бездорожья или опустить для облегчения погрузки/разгрузки.

Технические аспекты надёжности: Современные полиуретановые баллоны устойчивы к истиранию и температурным деформациям, а герметичность системы контролируется электронными датчиками. При грамотной эксплуатации ресурс пневмоподвески сопоставим с традиционными решениями.

Критерий	Пневмоподвеска	Стандартная пружинная
Регулировка высоты	Динамическая (в движении)	Требует замены деталей
Компенсация нагрузки	Автоматическая	Частичная (зависит от жёсткости пружин)
Воздействие вибраций	Снижено на 40-60%	Жёсткая передача на кузов

Типы автомобилей для установки пневмобаллонов

Пневмобаллоны универсальны и могут интегрироваться в подвеску большинства транспортных средств, заменяя традиционные пружины или работая совместно с ними. Их применение охватывает легковые автомобили, коммерческий транспорт и спецтехнику, где требуется адаптация к переменным нагрузкам или дорожным условиям.

Ключевым критерием выбора является конструкция задней оси – рессорная, пружинная или торсионная. Для машин с многорычажной подвеской чаще используются конические или рукавные баллоны, тогда как для рессорных осей актуальны подушки, устанавливаемые внутрь или вместо рессор. Габариты и грузоподъёмность ТС напрямую влияют на размер и тип пневмоэлемента.

Основные категории транспорта

• Легковые автомобили (седаны, хэтчбеки, универсалы): Установка для регулировки клиренса или улучшения комфорта. Требуют компактных рукавных или двойных конических баллонов.
• Внедорожники и кроссоверы: Популярны для компенсации проседания подвески при загрузке багажника или буксировке прицепа. Часто применяются системы с автоматическим управлением давлением.
• Микроавтобусы и фургоны (Mercedes Sprinter, Volkswagen Transporter): Критично важны для поддержания стабильности при полной загрузке. Используются усиленные рукавные или тороидальные модели.

1. Грузовики малой грузоподъёмности (пикапы, малотоннажные грузовики до 3,5 т): Баллоны интегрируются в заднюю ось для предотвращения "клевка" при торможении и стабилизации кузова. Распространены рессорные помощники.
2. Тяжёлый коммерческий транспорт (фуры, автобусы): Пневмоподвеска часто штатная или опциональная. Требуются крупногабаритные баллоны с высокой грузовместимостью и защитой от перегрузок.
3. Специализированная техника (эвакуаторы, автофургоны, кареты скорой помощи): Установка для выравнивания платформы при работе с грузом или на неровностях. Используются системы с независимыми контурами для каждой оси.

Тип ТС	Рекомендуемые баллоны	Особенности монтажа
Низкие спортивные авто	Сверхнизкие рукавные	Точная регулировка клиренса без потери хода
Классические автомобили	Конические с адаптерами	Сохранение геометрии подвески при замене пружин
Кастомные проекты	Универсальные тороидальные	Гибкость позиционирования на нестандартных осях

Определение подходящей грузоподъемности баллонов

Грузоподъемность пневмобаллона – ключевой параметр, определяющий его способность выдерживать вес транспортного средства и дополнительной нагрузки. Неверный выбор ведет к ускоренному износу, ухудшению управляемости или даже разрыву элемента. Точный расчет требует учета полной массы автомобиля, распределения веса по осям и специфики эксплуатации.

Для определения минимально допустимой грузоподъемности сложите массу снаряженного авто, вес пассажиров, багажа и возможного буксируемого прицепа. Полученное значение разделите на количество баллонов на оси. Рекомендуется выбирать изделия с запасом прочности 15–20% от расчетной нагрузки для компенсации динамических воздействий (торможение, неровности дороги).

Факторы для расчета грузоподъемности

• Полная масса ТС (GVM): Указана в ПТС или руководстве по эксплуатации авто.
• Распределение веса: Доля нагрузки на переднюю и заднюю ось (часто 40/60 или 50/50).
• Количество баллонов на оси: Обычно 1–2 элемента на колесо.
• Тип использования: Стандартная езда, перевозка тяжелых грузов, бездорожье.

Параметр	Пример расчета (задняя ось)
Полная масса авто (GVM)	2500 кг
Нагрузка на ось (60%)	1500 кг
Количество баллонов на оси	2 шт.
Нагрузка на 1 баллон	750 кг
Рекомендуемая грузоподъемность (+20%)	900 кг

Важно! Для модифицированных авто (лифт, нестандартные шины) или коммерческого использования консультируйтесь с производителем баллонов. Используйте данные таблиц нагрузок от брендов (Firestone, Dunlop) – давление и высота баллона влияют на фактическую грузоподъемность.

Различия рулонных и рукавных конструкций

Рулонные пневмобаллоны (пневмоподушки) изготавливаются путем намотки кордной нити на оправку с последующим нанесением слоя резины и вулканизацией. Они формируют цельную цилиндрическую или коническую оболочку. Рукавные конструкции собираются из отдельных резиновых колец (рукавов), которые соединяются между собой металлическими кольцами или фланцами, создавая сегментированную структуру.

Ключевые отличия проявляются в эксплуатационных характеристиках:

• Гибкость и ход: Рулонные обладают меньшей боковой гибкостью, но большим осевым ходом. Рукавные лучше адаптируются к боковым смещениям, но имеют ограниченный вертикальный ход.
• Конструкция и ремонт: Рулонные – неразборные, повреждения требуют полной замены. Рукавные допускают замену отдельных изношенных секций.
• Нагрузка и размеры: Рулонные компактнее при равной грузоподъемности. Рукавные часто применяются для сверхвысоких нагрузок за счет увеличения количества рукавов.
• Ресурс и стоимость: Рулонные обычно дешевле, но чувствительнее к перекосу. Рукавные устойчивее к неравномерным нагрузкам, но дороже из-за сложной сборки.

Критерий	Рулонные	Рукавные
Устойчивость к перекосам	Низкая	Высокая
Возможность частичного ремонта	Нет	Да
Типовое применение	Легковой транспорт, подвески с направляющими	Грузовики, спецтехника, промышленные установки

Выбор зависит от задач: для точного позиционирования и длинных ходов предпочтительны рулонные конструкции. Рукавные актуальны при высоких ударных нагрузках, перекосах оси или необходимости модульного ремонта.

Конусная vs цилиндрическая геометрия: что выбрать

Конусные пневмобаллоны сужаются к верхней части, обеспечивая прогрессивную характеристику работы: при сжатии жёсткость увеличивается нелинейно. Это позволяет эффективнее гасить резкие удары и предотвращать пробой подвески при полной загрузке. Такая форма компактнее в сжатом состоянии, что критично для ограниченных пространств установки.

Цилиндрические модели сохраняют одинаковый диаметр по всей высоте, давая линейную жёсткость на протяжении всего хода сжатия. Они проще в производстве, часто дешевле и обеспечивают предсказуемую стабильность на ровном покрытии. Однако требуют больше монтажного пространства в высоту и могут резко "ложиться на буфер" при перегрузе.

Критерии выбора

Основные факторы при сравнении форм:

• Характер нагрузки: Конус – для переменных нагрузок (грузовики, тюнинг), цилиндр – для постоянного веса
• Требования к плавности хода: Конус лучше адаптируется к неровностям
• Монтажное пространство: Цилиндр требует больше вертикального зазора
• Бюджет: Цилиндрические обычно экономичнее

Параметр	Конусная форма	Цилиндрическая форма
Рабочая характеристика	Прогрессивная (жёсткость растёт при сжатии)	Линейная (постоянная жёсткость)
Устойчивость к перегрузу	Выше (за счёт "запаса" жёсткости)	Ниже (риск резкого упора)
Компактность	Лучше (особенно в сжатом виде)	Требует больше места
Стоимость и ремонтопригодность	Дороже, сложнее найти замену	Дешевле, шире ассортимент

Для внедорожников и коммерческого транспорта чаще выбирают конусные баллоны из-за адаптивности к нагрузкам. В стайлинг-проектах легковых авто с минимальным клиренсом предпочтение отдают цилиндрическим моделям при достаточном месте для монтажа. Всегда сверяйте геометрические параметры (посадочный диаметр, высоту в сжатом/расширенном состоянии) с требованиями вашего авто.

Стандартные типоразмеры пневмобаллонов

Стандартизация типоразмеров пневмобаллонов обеспечивает совместимость с большинством подвесок транспортных средств и упрощает подбор аналогов при замене. Ключевые параметры включают внешний диаметр корпуса, высоту в сжатом и расширенном состоянии, диаметр посадочного отверстия и конфигурацию фланцев.

Производители используют единую систему маркировки (например, Firestone W01, Contitech 2607VB), где цифро-буквенный код указывает на геометрические и нагрузочные характеристики. Европейские и азиатские автомобили часто имеют отличия в посадочных размерах от американских аналогов, что требует точного соответствия при подборе.

Распространенные типоразмеры и параметры

Типоразмер	Внешний диаметр (мм)	Высота мин/макс (мм)	Посадочный размер	Пример применения
1T15 (2607VB)	152	115/254	133 мм (5.25")	Легковые прицепы, микроавтобусы
2B4 (W02)	180	135/305	152 мм (6")	Грузовые фургоны, пикапы
3B3 (W03)	216	165/355	184 мм (7.25")	Внедорожники, коммерческий транспорт
4C4 (W04)	240	190/420	222 мм (8.75")	Тяжелые грузовики, автобусы

Критерии выбора:

• Диаметр корпуса – должен соответствовать свободному пространству в пружине
• Рабочий ход – разница между минимальной и максимальной высотой определяет диапазон регулировки
• Конфигурация фланца – верхний (вилочный) или нижний (чашечный) тип крепления

При замене обязательна проверка маркировки старого баллона и сверка с технической документацией ТС. Использование несоответствующих размеров приводит к деформации корда и преждевременному выходу из строя.

Как измерить посадочные места для замены

Точные замеры посадочных зон – критический этап при подборе новых пневмобаллонов. Ошибки приведут к несовместимости деталей, утечкам воздуха или повреждениям подвески. Все измерения выполняются на демонтированном узле (стойке, рычаге) в состоянии без нагрузки.

Потребуются штангенциркуль и линейка. Зафиксируйте результаты в миллиметрах, уделяя внимание геометрии контактных поверхностей. Проверьте состояние металла на предмет коррозии или деформаций – это потребует ремонта перед установкой нового элемента.

Ключевые параметры для замера

Диаметры посадочных отверстий:

• Верхняя чаша (опора): Измерьте внутренний диаметр точки крепления баллона к кузову/раме. Определите глубину чаши линейкой.
• Нижнее кольцо/фланец: Замерьте диаметр отверстия в рычаге/поперечине, куда вставляется нижняя часть баллона. Укажите тип крепления (резьбовое шпилькой, болтовое через фланец).

Расстояние между центрами крепежа (если применимо):

• Для баллонов с верхним/нижним креплением на шпильках или болтах: измерьте расстояние между центрами соседних крепежных отверстий (PCD).
• Укажите количество отверстий (обычно 3 или 4).

Высота посадочной зоны:

• Замерьте общую высоту пространства, отведенного под установку баллона (от нижней точки опоры на рычаге до верхней точки крепления к кузову в ненагруженном состоянии).
• Учтите наличие монтажных прокладок или адаптеров – их толщину нужно добавить к замерам.

Параметр	Что измерять	Важно
Диаметр верхней чаши	Внутренний размер опорной поверхности	Глубина чаши, форма (коническая, плоская)
Диаметр нижнего посадочного кольца	Внутренний диаметр отверстия в рычаге	Тип фиксации (шпилька, болты, зажимное кольцо)
Расстояние между крепежом (PCD)	Центр до центра отверстий	Количество отверстий, диаметр крепежа
Рабочая высота установки	Расстояние между верхней и нижней точками крепления	Без нагрузки, с учетом прокладок

Дополнительные указания:

1. Сфотографируйте посадочные места с разных ракурсов и рядом с линейкой/штангенциркулем для масштаба.
2. Укажите марку, модель и год автомобиля – производители иногда меняют геометрию.
3. Для ремонтных комплектов (ремонтных втулок) измерьте внутренний диаметр изношенного посадочного гнезда и толщину стенки старой втулки.

Ключевые производители и бренды на рынке

Рынок пневмобаллонов для подвески представлен как глобальными промышленными гигантами, так и узкоспециализированными компаниями. Лидирующие позиции занимают производители с многолетней историей, чья продукция соответствует международным стандартам качества и безопасности. Их изделия отличаются точностью инженерных расчетов, применением износостойких материалов и комплексными испытаниями.

Помимо общепризнанных брендов, существуют производители среднего ценового сегмента, предлагающие баланс стоимости и надежности. Также развит сегмент бюджетных решений, где критически важна проверка сертификатов и отзывов. Независимо от категории, ключевыми критериями выбора остаются совместимость с моделью ТС, условия эксплуатации и наличие гарантийной поддержки.

Основные игроки по категориям

• Премиум-сегмент: Continental (Германия), Firestone (США), Dunlop (Великобритания)
• Средний класс: Wabco (Бельгия), Air Lift (США), WoskeTech (Германия)
• Бюджетные решения: Airtech (Китай), Wondering (Тайвань), TMT (Россия)

Бренд	Страна	Ключевые преимущества
Continental	Германия	Резина EPDM, защита от коррозии, тесты при -50°C
Firestone	США	Усиленный корд, системы сброса давления
Air Lift	США	Комплекты для тюнинга, поддержка для пикапов

При выборе оригинальных компонентов стоит учитывать рекомендации производителя ТС. Для грузового транспорта и спецтехники лидерами остаются Wabco и Dunlop, чьи баллоны рассчитаны на экстремальные нагрузки. В сегменте легковых авто и прицепов популярны комплекты Air Lift с интегрированной электроникой.

Новые vs б/у баллоны: риски покупки

Приобретение новых пневмобаллонов гарантирует полное соответствие заводским спецификациям и отсутствие скрытых дефектов. Производители предоставляют официальную гарантию (обычно 1-3 года), что снижает финансовые риски при преждевременном выходе из строя. Новые изделия имеют предсказуемый ресурс и адаптированы под современные стандарты нагрузки.

Б/у комплектующие продаются на 30-70% дешевле новых, но их техническая история неизвестна. Резиновые элементы подвержены старению: микротрещины, потеря эластичности или внутренние расслоения часто не видны при визуальном осмотре. Коррозия штока, деформация металлокорда и износ посадочных поверхностей критично влияют на безопасность.

Ключевые риски при выборе б/у

• Скрытые повреждения: микротрещины в резине, деформации оболочки от перегрузок
• Коррозия: разрушение штока, крепежных элементов или опорных пластин
• Ресурс остатка: невозможность точного определения пробега/срока службы

Проверка подержанного баллона требует спецоборудования: тест на герметичность под давлением, ультразвуковой контроль целостности слоев. Без диагностики высок риск приобретения компонента с остаточным ресурсом менее 20%.

Критерий	Новые	Б/у
Гарантия	Да (официальная)	Нет или 14 дней
Ресурс	100-150 тыс. км	Не прогнозируется
Цена	Высокая	Низкая
Совместимость	Подтверждена	Требует проверки

Важно: установка б/у баллонов без этапа дефектовки равносильна эксплуатационной лотерее. Экономия на покупке нивелируется риском внезапного отказа и затратами на повторный ремонт.

Комплекты для полной и частичной замены пружин

Комплекты для замены пружин предоставляют готовые решения для перевода подвески на пневматические элементы. Они включают все необходимые компоненты: пневмобаллоны, крепежи, демпферы, воздушные магистрали и фитинги, что гарантирует совместимость элементов и упрощает монтаж.

Частичные комплекты предназначены для замены только изношенных компонентов (например, пневмобаллонов при исправных опорах), а полные – для комплексного обновления системы. Выбор зависит от состояния подвески, бюджета и требуемого уровня модернизации.

Критерии выбора комплектов

При подборе учитывайте:

• Тип замены: Полная (все узлы) или частичная (только баллоны/аксессуары)
• Конструкция пневмобаллона: Рукавные (сильфонные), телескопические или вставки в пружины
• Геометрия: Диаметр, высота в сжатом/растянутом состоянии
• Грузоподъемность: Соответствие весу ТС и нагрузкам

Тип комплекта	Компоненты	Применение
Полная замена	Баллоны, кронштейны, компрессор, ресивер, датчики уровня	Полный переход на пневмоподвеску, тюнинг
Частичная замена	Пара баллонов, крепежи, манжеты	Ремонт сломанных пружин, восстановление клиренса

Ремонт и установка: Для замены потребуется демонтаж старых пружин, установка пневмоэлементов с регулировкой геометрии. Обязательна проверка герметичности соединений и калибровка датчиков (для полных комплектов). Используйте только совместимые по нагрузке и размеру компоненты.

Сравнение однослойных и многослойных моделей

Однослойные пневмобаллоны состоят из единственного резинового слоя, что обеспечивает простоту конструкции и низкую стоимость. Они легче по весу и подходят для эксплуатации в стандартных условиях без экстремальных нагрузок. Однако их устойчивость к механическим повреждениям (порезам, истиранию) ограничена из-за отсутствия дополнительной защиты.

Многослойные модели включают несколько независимых резиновых оболочек, часто с армирующим кордом из нейлона или металла между слоями. Это значительно повышает прочность, устойчивость к внешним воздействиям и перепадам давления. Такая конструкция сложнее в производстве и дороже, но гарантирует повышенную надёжность при работе с тяжёлыми грузами или в агрессивных средах.

Ключевые отличия

Критерий	Однослойные	Многослойные
Срок службы	Средний (3-5 лет)	Длительный (7-10 лет)
Устойчивость к повреждениям	Низкая (риск проколов)	Высокая (защита слоями)
Стоимость	Бюджетная	Премиальная (+30-50%)
Ремонтопригодность	Повреждения часто неремонтопригодны	Мелкие проколы можно вулканизировать

Рекомендации по выбору:

• Однослойные оптимальны для:
  1. Легкового транспорта и прицепов
  2. Умеренного климата без перепадов температур
  3. Ограниченного бюджета
• Многослойные предпочтительны для:
  1. Грузовиков, спецтехники и автобусов
  2. Эксплуатации на бездорожье
  3. Регионов с резкими температурными колебаниями

Требования к компрессорам и системе управления

Производительность компрессора должна соответствовать объему пневмобаллонов и скорости требуемых регулировок. Минимальная производительность для легковых авто – 70-100 л/мин, для внедорожников и коммерческого транспорта – от 150 л/мин. Рабочее давление должно на 20-30% превышать максимальное эксплуатационное давление в баллонах, обычно 10-15 бар.

Система управления обязана обеспечивать синхронное регулирование давления в контурах с точностью ±0.1 бар. Требуется поддержание заданного уровня кузова при статической и динамической нагрузке, автоматическое выравнивание кренов при поворотах и быстрая адаптация к изменению дорожного просвета (реакция ≤1 сек).

Ключевые параметры компонентов

Требования к компрессорам:

• Тип конструкции: Поршневые безмасляные (для исключения загрязнения системы) или двухцилиндровые (для повышенной производительности)
• Термостойкость: Встроенная термозащита от перегрева при продолжительной работе
• Ресурс: Минимум 3000 рабочих циклов, защита от пыли и влаги (класс IP54)
• Уровень шума: Не выше 65 дБ для комфортной эксплуатации

Требования к системе управления:

• Датчики: Обязательное наличие датчиков давления в каждом контуре и датчиков положения кузова
• Клапаны: Быстродействующие соленоидные клапаны (время срабатывания ≤50 мс), раздельные для накачки/сброса
• Контроллер: Процессор с адаптивными алгоритмами, диагностикой утечек и защитой от замерзания
• Дополнительно: Осушитель воздуха, ресивер (3-10 л для оперативных корректировок)

Параметр	Легковые авто	Внедорожники/Грузовики
Производительность компрессора	70-100 л/мин	150-250 л/мин
Объем ресивера	3-5 л	5-10 л
Количество контуров управления	2-4	4-8

Расчет оптимального рабочего давления

Определение оптимального рабочего давления пневмобаллона критично для баланса грузоподъемности, комфорта и устойчивости транспортного средства. Неправильный расчет ведет к ускоренному износу элементов подвески, снижению управляемости или повреждению груза. Давление напрямую влияет на жесткость пневмопружины и ее способность гасить колебания.

Исходными данными для расчета служат масса осевой нагрузки (статической и динамической), количество баллонов на ось, их конструктивный тип и размеры. Производители указывают максимальное давление и грузоподъемность на единицу давления (кг/бар или кг/psi) для каждой модели, что является базой для вычислений.

Ключевые этапы расчета

Формула базового расчета:

Оптимальное давление (P) = [Нагрузка на ось (кг) / Грузоподъемность на 1 бар (кг/бар)] / Количество баллонов на оси

Пример: Для оси с нагрузкой 2000 кг, двумя баллонами (грузоподъемность 600 кг/бар каждый):
P = (2000 кг) / (600 кг/бар × 2) ≈ 1.67 бара.

Факторы коррекции давления:

• Статическая vs динамическая нагрузка: Для тяжелых условий (бездорожье, спорт) давление увеличивают на 10-15% от расчетного.
• Температурный режим: При постоянной эксплуатации в жаре (+30°C и выше) рекомендуют снижать давление на 0.1-0.2 бара.
• Тип подвески: В зависимых подвесках (рессоры) давление обычно на 0.3-0.5 бара ниже, чем в независимых.

Симптомы некорректного давления	Последствия
Избыточное давление (>20% от нормы)	Жесткий ход, пробой подвески, деформация посадочных мест
Недостаточное давление (<80% от нормы)	Провисание кузова, перегрев баллона, расслоение корда

Практические рекомендации:

1. Проводите замеры давления только на холодных баллонах (после стоянки ≥2 часов).
2. Используйте манометр с погрешностью ≤0.1 бара, регулярно поверяйте прибор.
3. При установке новых баллонов делайте контрольный замер через 500 км пробега.
4. Корректируйте давление при изменении нагрузки (например, загрузка прицепа).

Подбор крепежных элементов и переходников

Крепежные элементы обеспечивают герметичное соединение пневмобаллона с подвеской и пневмосистемой автомобиля. Основные типы включают резьбовые штуцеры, фланцы, зажимные кольца и адаптеры под конкретные модели авто. Критично учитывать диаметр посадочного отверстия баллона, тип резьбы (метрическая, дюймовая), а также давление в системе.

Переходники решают проблему несовместимости разъемов при установке нештатных компонентов или модернизации системы. Распространены варианты: "тройники" для параллельного подключения баллонов, угловые фитинги для обхода препятствий, редукторы с большего диаметра на меньший. Все соединения должны соответствовать стандартам DIN/ISO по виброустойчивости и химической стойкости к маслу и току воздуха.

Ключевые параметры выбора

• Материал: Латунь (универсальная), нержавеющая сталь (высокие нагрузки), алюминий (легкие конструкции)
• Тип уплотнения: Конусные (DIN 2353), плоские (ISO 8434), резьбовый герметик (Loctite 577)
• Давление: Минимальный запас прочности 1.5x от рабочего давления системы

Тип крепления	Применение	Особенности монтажа
Врезной штуцер	Баллоны с армированными стенками	Требуется точное калибрование отверстия
Фланец с кольцом	Резиновые и полиуретановые модели	Обжим специнструментом
Быстросъемный фитинг	Стендовые испытания/демонтаж	Ограничение по давлению (до 10 бар)

1. Проверьте геометрию: Угол подвода магистрали, доступность для монтажного инструмента
2. Рассчитайте нагрузку на соединение: Вибрации + осевое усилие от баллона
3. Используйте оригинальные уплотнители: Резиновые кольца от производителя крепежа

Признаки износа пневмобаллонов

Регулярная диагностика пневмобаллонов критически важна для безопасности и комфорта. Своевременное выявление дефектов предотвращает внезапные отказы и дорогостоящий ремонт смежных компонентов подвески.

Изношенные элементы проявляют себя характерными симптомами при эксплуатации. Игнорирование этих сигналов ведет к ухудшению управляемости, повышенной нагрузке на раму и ускоренной порчи амортизаторов.

Ключевые индикаторы необходимости замены

• Видимые повреждения корпуса: трещины, порезы, вздутия резины, следы перетирания о кузовные элементы.
• Утечка воздуха: шипящие звуки при подаче давления, частое срабатывание компрессора для поддержания уровня.
• Деформация и перекос: "грушевидная" форма при накачке, неравномерный износ поверхности, смещение относительно посадочного места.
• Жесткая работа подвески: повышенная вибрация, стуки на неровностях, раскачивание кузова после проезда препятствий.
• Крен кузова: самопроизвольное опускание угла автомобиля после стоянки, разница высоты левого/правого борта.

Симптом	Возможные последствия
Медленная утечка воздуха	Перегрузка компрессора, снижение грузоподъемности
Глухие удары в подвеске	Разрушение поршня амортизатора, повреждение опорных подшипников
Масляные потеки на поверхности	Химическая деградация резины, резкое падение прочности

Диагностика утечек воздуха своими руками

Обнаружение утечек – критический этап обслуживания пневмоподвески, напрямую влияющий на безопасность и комфорт эксплуатации. Своевременная диагностика позволяет избежать внезапных проседаний, неравномерного износа резины и повреждения компрессора из-за постоянной подкачки.

Для самостоятельной проверки потребуется мыльный раствор (вода с жидким мылом или средством для мытья посуды), пульверизатор или кисть, а также источник сжатого воздуха (рабочий компрессор автомобиля). Перед началом убедитесь в чистоте проверяемых поверхностей – грязь маскирует пузырьки.

Метод выявления мыльным раствором

1. Запустите двигатель, дождитесь полного накачивания пневмобаллонов до рабочего давления.
2. Обильно нанесите мыльный раствор на все потенциально уязвимые участки:
   • Швы и корпус баллона (особенно в зоне контакта с рычагами)
   • Поверхность штока амортизатора
   • Воздушные шланги по всей длине
   • Пайпинги и фитинги ресивера
   • Соединения клапанов и компрессора
3. Внимательно наблюдайте за обработанными зонами 3-5 минут. Даже микротрещины проявят себя:
   • Мелкие пузырьки – признак пористости резины или микротрещин
   • Крупные лопающиеся пузыри – сигнализируют о сквозных повреждениях
   • Пена в местах соединений – утечка через фитинги или резьбу
4. Пометьте маркером проблемные участки для последующего ремонта.

Тип утечки	Визуальный признак	Срочность ремонта
Трещина корда баллона	Цепочка пузырей вдоль шва	Немедленная замена
Износ манжеты штока	Пена у основания штока	Замена в течение недели
Неплотность фитинга	Локальное пенообразование на стыке	Требует подтяжки/герметика

Важно: Если утечка обнаружена в теле баллона или на штоке – элемент подлежит замене. Попытки ремонта герметиками дадут временный эффект и ускорят разрушение конструкции. При повреждении шлангов или фитингов возможна замена отдельных компонентов без снятия подвески.

Ремонт мелких повреждений на резиновой части

Мелкие повреждения резиновой оболочки пневмобаллона, такие как царапины, потертости или небольшие проколы (обычно до 3-5 мм), в некоторых случаях можно попытаться отремонтировать самостоятельно, продлив срок службы узла. Это рассматривается как временная мера до возможности полноценной замены.

Качественный ремонт возможен только при условии абсолютно чистой, обезжиренной и сухой поверхности в зоне повреждения. Любые загрязнения, масло или влага значительно снижают адгезию ремонтного состава и сводят на нет эффективность работы. Используйте специализированные очистители для резины или изопропиловый спирт.

Методы ремонта мелких повреждений

Для устранения небольших дефектов применяют следующие основные методы:

• Специальные ремонтные составы (жидкая резина): Готовые комплекты, включающие очиститель, активатор (праймер) и саму жидкую резину в тюбике или баночке. Наносятся послойно на подготовленную поверхность согласно инструкции. Идеальны для заделки мелких проколов и порезов.
• Ремонтные латки из сырой резины: Наборы, содержащие заплатки разного размера из невулканизированной резины и специальный клей-вулканизатор. Требуют более тщательной подготовки поверхности и прикатки заплатки. Подходят для проколов и небольших порезов.
• Универсальные клеи для резины: Могут использоваться для герметизации очень мелких царапин или потертостей, но их эффективность для ремонта пневмобаллонов значительно ниже, чем у специализированных составов. Не рекомендуются для отверстий.

Сводная информация по выбору метода в зависимости от типа повреждения:

Тип повреждения	Рекомендуемый метод	Примечания
Мелкие царапины, потертости	Жидкая резина, Универсальный резиновый клей	Защита от дальнейшего развития трещины
Проколы (до 3-5 мм)	Жидкая резина, Ремонтные латки	Лучше использовать жидкую резину для точечных проколов, латки - для чуть больших
Небольшие порезы (до 5 мм)	Ремонтные латки, Жидкая резина	Латки обеспечивают более надежное механическое усиление

Критически важные ограничения и предупреждения:

1. Временное решение: Любой ремонт резиновой части - это временная мера. Восстановленный баллон имеет сниженную надежность и ресурс.
2. Недопустимые повреждения: Никогда не пытайтесь ремонтировать:
   • Сквозные разрывы, большие порезы (более 5 мм).
   • Отслоение резины от металлического корда или фланца.
   • Трещины в местах сильного изгиба или у основания (возле фланца или пистона).
   • "Вздутия" или расслоения резины.
   • Повреждения на сварных швах металлических сильфонов (для таких баллонов).
3. Безопасность: Отремонтированный баллон всегда является менее надежным. Избегайте перегрузок, резких маневров и регулярно контролируйте состояние отремонтированной зоны и давление в системе. При первых признаках утечки или дальнейшего разрушения - немедленная замена.
4. Следование инструкции: Четко соблюдайте инструкцию производителя ремонтного комплекта (время сушки, количество слоев, необходимость прикатки латки).
5. Проверка герметичности: После ремонта и полной полимеризации состава (обычно 24-48 часов) обязательно проверьте баллон на герметичность под рабочим давлением, нанеся мыльный раствор на отремонтированный участок.

Замена демпфирующих втулок и уплотнений

Регулярная диагностика демпфирующих втулок и уплотнительных элементов критична для сохранения работоспособности пневмобаллонов. Эти компоненты подвержены естественному износу из-за постоянных динамических нагрузок, воздействия агрессивных сред и температурных перепадов. Пренебрежение их состоянием приводит к утечкам воздуха, снижению плавности хода и ускоренной деформации баллона.

Признаками необходимости замены служат посторонние стуки в подвеске, неравномерный износ шин, вибрации на руле и визуальные повреждения резины (трещины, расслоения, разрывы). Для точной оценки требуется демонтаж узла и тщательный осмотр посадочных зон и контактных поверхностей.

Технология замены и ключевые аспекты

Процедура замены включает несколько обязательных этапов:

1. Демонтаж пневмобаллона: сброс давления в системе, отсоединение воздушных магистралей, снятие узла с креплений шасси.
2. Разборка: аккуратное извлечение старых втулок (резинометаллических или полиуретановых) и уплотнительных колец из посадочных гнёзд.
3. Подготовка поверхностей: зачистка коррозии, удаление грязи и остатков резины. Обезжиривание контактных зон.
4. Установка новых компонентов:
   • Втулки запрессовываются без перекосов с использованием специнструмента (оправки).
   • Уплотнения смазываются силиконовой смазкой перед монтажом для защиты от задиров.
5. Контроль качества: проверка отсутствия зазоров, плавности хода штока, герметичности соединений после подачи давления.

Важные рекомендации:

• Используйте только оригинальные или сертифицированные втулки/уплотнения, соответствующие типоразмеру баллона.
• Заменяйте комплект целиком даже при частичном износе – это гарантирует равномерность нагрузки.
• При обнаружении коррозии на металлических частях штока или корпуса обязательна шлифовка и антикоррозийная обработка.

Тип повреждения	Риск при игнорировании	Срочность замены
Трещины на втулках	Разрушение узла крепления	Немедленная
Износ уплотнительных кромок	Утечка воздуха, падение клиренса	Экстренная
Деформация посадочных мест	Вибрации, ускоренный износ смежных деталей	Плановая (с диагностикой смежных систем)

Правильный подбор материалов и соблюдение технологии монтажа увеличивают ресурс заменённых элементов в 2-3 раза. Особое внимание уделяйте втулкам в зонах высоких сдвиговых нагрузок (нижнее крепление баллона) – их выход из строя критичен для безопасности.

Как правильно снять старые пневмоподушки

Перед началом работ обеспечьте безопасность: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, поднимите кузов домкратом и установите на надежные опоры (козлы). Сбросьте давление в пневмосистеме через клапан на ресивере или компрессоре, отсоедините клеммы аккумулятора для исключения срабатывания пневмоподвески.

Подготовьте инструменты: набор гаечных ключей (рожковых, накидных), торцевые головки с трещоткой, съемник шаровых опор (при необходимости), WD-40 для обработки закисших соединений, защитные очки и перчатки. Убедитесь в наличии доступа к крепежным элементам – иногда требуется демонтировать колесо, арку или элементы выхлопной системы.

Последовательность демонтажа

1. Отсоедините пневмомагистраль: Нажмите фиксатор пластикового штуцера (обычно синего цвета), аккуратно потяните трубку в сторону от подушки. Заглушите отверстие чистой ветошью или пластиковой заглушкой для предотвращения попадания грязи.
2. Открутите верхнее крепление: С помощью ключа нужного размера (часто 13-17 мм) ослабьте гайку/болт крепления штока подушки к кузову или рычагу подвески. Придерживайте шток шестигранником под верхним фланцем, чтобы он не проворачивался.
3. Снимите нижнее крепление: Выкрутите болты/штифты, фиксирующие нижнюю часть подушки на поперечном рычаге, поворотном кулаке или балке моста. Если болты закисли, обработайте их WD-40 и выждите 10-15 минут.
4. Извлеките пневмоподушку: Аккуратно покачивая элемент, выньте его из посадочного места. Следите, чтобы не повредить соседние узлы (датчики уровня, тормозные трубки).

Критические моменты:

• Не прилагайте чрезмерных усилий – сорванная резьба усложнит ремонт.
• Пометьте положение регулировочных шайб или прокладок для корректной установки новой детали.
• Осмотрите посадочные места на коррозию и деформацию – при необходимости зачистите наждачной бумагой.

Тип крепления	Особенности демонтажа
Фланцевое (нижнее)	Требует снятия 3-4 болтов по периметру, часто нужен доступ снизу
Штыревое (верх/низ)	Фиксация гайкой на резьбовом штоке – контргайка обязательна
Клипсовое (в сборе с амортизатором)	Требует разборки стойки на прессе, сложно без специнструмента

После извлечения очистите контактные поверхности от грязи и окислов. Проверьте состояние пыльников новых подушек перед установкой – малейшие трещины приводят к ускоренному износу. Если демонтаж вызывает затруднения из-за коррозии, обратитесь в сервис – нештатный разрыв баллона под давлением опасен.

Технология установки новых пневмобаллонов шаг за шагом

Правильная установка пневмобаллонов критична для безопасности и долговечности подвески. Нарушение технологии монтажа приводит к утечкам воздуха, повреждению компонентов и снижению управляемости автомобиля.

Перед началом работ убедитесь в наличии необходимых инструментов: домкрата, страховочных подставок, гаечных ключей (обычно на 17-22 мм), съёмника шаровых опор, мыльного раствора для проверки герметичности и новых уплотнителей.

Пошаговая инструкция по монтажу

1. Подготовка автомобиля
   • Зафиксируйте колёса противооткатными башмаками
   • Поднимите кузов домкратом и установите на страховочные подставки
   • Сбросьте давление в пневмосистеме через клапан ресивера
2. Демонтаж старого баллона

   Отсоедините воздушный штуцер гаечным ключом, сохраняя уплотнительное кольцо при необходимости. Снимите крепёжные хомуты или открутите нижнее крепление через технологическое отверстие в рычаге подвески.

3. Подготовка посадочных мест

   Очистите контактные поверхности на кузове и рычаге от коррозии металлической щёткой. Убедитесь в отсутствии заусенцев, способных повредить новый баллон.

4. Монтаж нового пневмобаллона
   • Нанесите мыльный раствор на посадочные поверхности
   • Наденьте верхнюю часть баллона на кузовной кронштейн до характерного щелчка
   • Закрепите нижнюю часть болтом через проушину баллона с моментом 40-60 Н·м
5. Подключение и проверка

   Действие	Контрольный параметр
   Подсоедините воздушную магистраль	Новый уплотнитель на штуцере
   Подайте давление 3-4 бар	Отсутствие шипения в местах соединений
   Нанесите мыльный раствор на стыки	Образование пузырей не допускается

6. Финальные операции

   Плавно опустите автомобиль. Проверьте клиренс и выставление углов развала. Протестируйте работу подвески на разных режимах давления.

Обкатка после монтажа: важные нюансы

После установки новых пневмобаллонов критически важна правильная обкатка. Этот этап позволяет элементам адаптироваться к рабочим нагрузкам, равномерно распределить внутренние напряжения в резинокордной оболочке и обеспечить корректную посадку посадочных поверхностей. Игнорирование процедуры сокращает ресурс и повышает риск преждевременного повреждения.

Обкатка выполняется перед полноценной эксплуатацией автомобиля. Основная цель – стабилизация геометрии баллона и формирование оптимального контакта между манжетой и штоком амортизатора. Процесс требует соблюдения специфических правил, касающихся нагрузки, времени и режима движения.

Ключевые этапы и правила

Соблюдайте последовательность действий:

1. Предварительная проверка: Убедитесь в отсутствии видимых перекосов, утечек воздуха и правильности подключения пневмомагистралей.
2. Первичная накачка: Поднимите автомобиль на рекомендованное производителем рабочее давление без пассажиров и груза.
3. Статическая выдержка: Оставьте автомобиль под давлением на 1-2 часа для начальной "посадки" элементов.

Правила пробега в первые 100-200 км:

• Избегайте резких стартов, торможений и поворотов на высокой скорости.
• Не превышайте 60-70 км/ч на ровном покрытии.
• Исключите перегрузку: не используйте максимальную грузоподъемность.
• Избегайте ям, бордюров и бездорожья.

Контрольные точки после обкатки:

Проверка уровня клиренса	Сравнение с паспортными значениями на ровной поверхности
Диагностика утечек	Нанесение мыльного раствора на ниппель и стыки
Повторная протяжка крепежа	Через 50-100 км пробега (снижение нагрузки!)

После завершения цикла выполните окончательную регулировку давления и углов развала-схождения. Помните: неполная обкатка часто проявляется неравномерным износом гофры и повышенным расходом воздуха компрессором в дальнейшей эксплуатации.

Регулировка клиренса с помощью пневмоподвески

Пневмоподвеска заменяет традиционные пружины герметичными баллонами, заполняемыми сжатым воздухом. Изменяя давление внутри этих элементов, водитель напрямую управляет высотой кузова над дорогой. Это позволяет оперативно адаптировать дорожный просвет под конкретные условия: повысить проходимость на бездорожье, улучшить аэродинамику на трассе или компенсировать нагрузку при перевозке грузов.

Ключевое преимущество – динамическая регулировка без остановки автомобиля. Современные системы поддерживают несколько предустановленных уровней (например, "норма", "трейл", "шоссе"), управляемых кнопками в салоне. Электронный блок управления (ЭБУ) через датчики положения кузова автоматически корректирует давление в баллонах для поддержания заданного клиренса независимо от загрузки.

Ключевые аспекты эксплуатации

Функциональность регулировки зависит от типа системы:

• Ручные системы: Требуют самостоятельной подкачки/стравливания воздуха через клапаны или компрессор
• Полуавтоматические: Управление предустановками через контроллер с ручной калибровкой
• Автоматические: Интеграция с ЭБУ автомобиля, адаптация под скорость и дорожные условия

При выборе учитывайте технические ограничения:

1. Диапазон регулировки: Обычно 50-150 мм. Превышение может нарушить геометрию подвески
2. Скорость срабатывания: Зависит от производительности компрессора (1-10 сек/уровень)
3. Грузоподъемность: Должна соответствовать массе ТС + запас 20-30%

Параметр	Минимальное значение	Оптимальное значение	Максимальное значение
Рабочее давление (бар)	2	6-8	12
Ресурс баллона (км)	80 000	120 000	200 000

Эксплуатация требует регулярного обслуживания: проверка герметичности магистралей, очистка воздушных фильтров компрессора, контроль состояния пневмостоек. При резком падении клиренса во время движения немедленно остановитесь – вероятна разгерметизация системы. Для ремонта используйте только оригинальные ремкомплекты, совместимые с моделью баллона.

Замена элементов проводится парами на одной оси. После установки новых компонентов обязательна калибровка датчиков уровня и тест-драйв с проверкой диапазона регулировки. Помните: некорректная настройка клиренса влияет на углы установки колес, работу ESP и ресурс ШРУСов.

Устранение перекосов кузова под нагрузкой

Пневмобаллоны, интегрированные в пружины, эффективно компенсируют неравномерную загрузку автомобиля. При смещении центра тяжести (например, при перевозке груза на одной стороне или буксировке прицепа) они автоматически выравнивают клиренс за счёт регулировки давления воздуха в каждом элементе. Это предотвращает крен кузова, сохраняя устойчивость и геометрию подвески.

Для коррекции перекосов критично обеспечить синхронизацию работы пневмоэлементов на обеих осях. Современные комплекты включают механические или электронные системы управления, распределяющие давление между левым и правым баллонами. Отсутствие балансировки приводит к ускоренному износу шин, нарушению работы стабилизаторов и риску потери управляемости.

Ключевые аспекты устранения перекоса

Диагностика причины:

• Контроль давления в каждом пневмобаллоне манометром
• Проверка герметичности магистралей и соединений
• Анализ состояния опорных плит и креплений

Методы балансировки:

1. Ручная регулировка через клапаны подкачки с использованием компрессора
2. Автоматическая коррекция с помощью электромагнитных клапанов и датчиков положения кузова
3. Установка перепускных трубок между контурами для пассивного выравнивания давления

Симптом перекоса	Решение
Постоянный крен на одну сторону	Калибровка датчиков, замена повреждённого баллона
Раскачивание при движении	Проверка объёма воздуха, настройка демпфирования
Разная высота углов	Синхронизация давления, чистка клапанов

Профилактика: Регулярная проверка уровня давления (включая холодное состояние), визуальный осмотр гофры на трещины, очистка воздушных фильтров компрессора. При замене баллонов обязательна парная установка на ось для сохранения идентичных характеристик.

Зимняя эксплуатация: защита от влаги и реагентов

Зимний период представляет особую опасность для пневматических баллонов (пневмоподушек) из-за агрессивного воздействия дорожных реагентов, солей и постоянной влаги. Эти факторы резко ускоряют процессы коррозии металлических элементов (опорных тарелок, поршней) и разрушают резину сильфона, особенно в его складках и местах контакта с металлом. Гальваническая коррозия на стыке разнородных металлов также усиливается под действием электролита (рассола).

Критически важно обеспечить защиту узлов пневмоподвески. Регулярная и тщательная мойка шасси, особенно после поездок по обработанным реагентами дорогам, удаляет соль и грязь, скапливающуюся в складках сильфона и на металлических деталях. Применение специальных защитных составов (антикоры, гидрофобные покрытия для резины) создает барьерный слой, отталкивающий влагу и замедляющий химические реакции. Особое внимание следует уделять труднодоступным местам и скрытым полостям.

Что делать для защиты пневмобаллонов зимой

1. Мойка шасси: Мойте днище автомобиля и подвеску, включая пневмобаллоны, не реже 1 раза в 10-14 дней и обязательно после каждой поездки по дорогам, обильно посыпанным реагентами. Используйте аппараты высокого давления, уделяя особое внимание складкам сильфона и местам крепления.
2. Защитные покрытия:
   • Для резины (сильфон): Наносите специализированные силиконовые или тефлоновые гидрофобные спреи/смазки на чистую и сухую поверхность сильфона. Это предотвращает налипание грязи и льда, замедляет старение резины.
   • Для металла: Обрабатывайте металлические опорные тарелки, кронштейны, штоки поршней (если доступны) антикоррозийными составами (например, на основе воска, ML, ингибированных масел). Избегайте попадания составов на резину сильфона, если это не рекомендовано производителем покрытия.
3. Контроль состояния: Регулярно (хотя бы раз в месяц и после сильных морозов/оттепелей) проводите визуальный осмотр пневмобаллонов на предмет:
   • Трещин, порезов, вздутий, истирания резины сильфона.
   • Признаков протечки воздуха (шипение).
   • Обильных следов коррозии на металлических частях.
   • Скопившейся грязи и льда в складках и вокруг узла.
4. Профилактика замерзания: Следите, чтобы в систему пневмоподвески (воздушные магистрали, ресивер, блок клапанов) не попадала влага, которая может замерзнуть и нарушить работу системы или повредить компоненты. Используйте осушитель воздуха в системе, если он предусмотрен конструкцией.

Признаки необходимости ремонта или замены из-за зимних повреждений

• Автомобиль проседает на одну или несколько осей за ночь или при длительной стоянке (утечка воздуха из-за повреждения сильфона или коррозии соединений).
• Появление шипящего звука в районе пневмобаллона при работающей подвеске.
• Видимые глубокие трещины, порезы, расслоения резины сильфона, особенно в складках.
• Сильная коррозия металлической опорной тарелки, приводящая к ее деформации или разрушению.
• Потеря эластичности резины, ее огрубление, "дубление".
• Неравномерный износ протектора шин, вызванный перекосом оси из-за неисправного пневмоэлемента.

Фактор риска	Последствия	Метод защиты	Эффективность
Дорожные реагенты (соли)	Коррозия металла, разрушение резины	Частая мойка, антикоры	Высокая
Постоянная влага	Коррозия, замерзание в складках	Гидрофобные покрытия, осушение воздуха	Средняя/Высокая
Перепады температур	Ускоренное старение резины, растрескивание	Защитные смазки для резины	Средняя
Механические повреждения (лед, камни)	Порезы, проколы сильфона	Защитные кожухи (если применимы), аккуратное вождение	Ограниченная

Ошибки при монтаже, вызывающие преждевременный износ

Неправильная установка пневмобаллонов существенно сокращает их ресурс и приводит к внеплановым заменам. Распространённые монтажные ошибки создают локальные напряжения, нарушают герметичность и ускоряют разрушение резинокордной оболочки.

Критичные нарушения технологии монтажа часто вызваны невнимательностью, использованием неподходящего инструмента или пренебрежением инструкцией производителя. Результатом становится деформация элементов, перетирание поверхностей и потеря рабочих характеристик системы.

Основные ошибки при установке пневмобаллонов

• Перекос корпуса – установка со смещением относительно оси штока или посадочного места. Вызывает неравномерное распределение нагрузки и истирание резины.
• Неправильная затяжка крепежа:
  • Недостаточное усилие – приводит к вибрации и смещению баллона
  • Чрезмерное усилие – деформирует фланцы или металлические пластины
• Загрязнение посадочных поверхностей – песок, окалина или мусор между баллоном и металлическими деталями создают точки аномального давления.
• Отсутствие защитного покрытия – монтаж без смазки (специальные силиконовые составы) или обработки антикоррозийными средствами контактных зон.
• Некорректное подключение воздушных магистралей:
  • Перекручивание или перегиб шлангов
  • Использование фитингов с острыми кромками
  • Негерметичность соединений

Указанные нарушения провоцируют расслоение корда, появление трещин в резине, разгерметизацию и полный отказ узла подвески. Для предотвращения преждевременного износа необходимо строго соблюдать геометрию установки, моменты затяжки и требования к чистоте соединений.

Частота обслуживания воздушных элементов

Частота обслуживания пневмобаллонов (воздушных элементов подвески) не является универсальной величиной и зависит от множества факторов. Основными из них выступают интенсивность и условия эксплуатации транспортного средства (ТС), качество самого пневмоэлемента и его компонентов (резинокордный мешок, фитинги, защитный чехол), а также рекомендации конкретного производителя.

Пренебрежение регулярным обслуживанием приводит к постепенному ухудшению характеристик подвески, увеличению нагрузки на соседние элементы ходовой части и, в конечном итоге, к преждевременному выходу пневмобаллона из строя или даже его внезапному разрыву. Регулярные проверки и профилактика – ключ к долгой и надежной работе пневматической подвески.

Рекомендуемые интервалы и виды обслуживания

Обслуживание воздушных элементов включает в себя два основных типа действий: визуальный осмотр и плановое техническое обслуживание (ТО).

Вид обслуживания	Рекомендуемая частота	Основные действия
Визуальный осмотр	Ежедневно или перед каждой поездкой (особенно для коммерческого транспорта, тяжелых условий)	Быстрая проверка на предмет явных повреждений, утечек воздуха, состояния защитных чехлов (пыльников).
Плановое ТО (Профилактика)	Каждые 6-12 месяцев или каждые 20 000 - 50 000 км (Точнее – по регламенту производителя ТС/пневмоподвески)	Тщательная очистка, детальный осмотр, проверка давления в системе, смазка штока (если применимо), диагностика состояния резинокорда и фитингов.
Внеплановое ТО	Немедленно при обнаружении проблем	Проводится при выявлении признаков неисправности (утечка, потеря давления, вибрации, неравномерная высота кузова, повреждения).

Критические факторы, требующие более частого обслуживания:

• Экстремальные условия: Постоянная езда по бездорожью, сильная запыленность, воздействие реагентов, высокая влажность или перепады температур.
• Высокие нагрузки: Регулярная работа с максимальной или близкой к ней нагрузкой.
• Интенсивная эксплуатация: Коммерческий транспорт (грузовики, автобусы), такси, машины, работающие в несколько смен.
• Использование неоригинальных или некачественных компонентов.

Что включает детальный визуальный осмотр:

• Поиск трещин, порезов, вздутий, расслоений на резинокордном мешке (особенно в складках).
• Проверка целостности и чистоты защитного пыльника (чехла) – его повреждение ускоряет износ баллона.
• Осмотр состояния металлических элементов (опорных пластин, штока) на предмет коррозии.
• Проверка герметичности соединений (фитингов, штуцеров) на слух (шипение) или с помощью мыльного раствора.
• Контроль равномерности высоты кузова на всех опорах.

Порядок действий при плановом ТО:

1. Поднять ТС и снять нагрузку с подвески (на домкратах, подставках).
2. Тщательно очистить пневмобаллон и окружающее пространство от грязи, песка, дорожных реагентов.
3. Провести детальный визуальный осмотр по пунктам выше.
4. Проверить давление в системе пневмоподвески (при работающем компрессоре и заданной высоте).
5. При необходимости (и если конструкция позволяет) смазать шток специальной силиконовой смазкой.
6. Оценить общее состояние и принять решение о возможности дальнейшей эксплуатации или необходимости замены.

Совместимость с системами курсовой устойчивости

Установка пневмобаллонов вместо пружин напрямую влияет на работу электронных систем стабилизации (ESP, ESC, DSC). Эти системы используют данные о крене кузова, ускорениях и положении подвески для корректировки траектории. Любое изменение характеристик демпфирования или жесткости может исказить показания датчиков, что приведет к некорректному срабатыванию тормозных механизмов или дросселирования.

Ключевой аспект – сохранение заводских параметров хода подвески и скорости ее реакции. Система курсовой устойчивости запрограммирована под конкретные физические свойства пружин. Пневмобаллоны с изменяемым давлением способны имитировать штатное поведение, но только при условии точной синхронизации с блоком управления. Несоответствие диапазонов давления или скорости срабатывания клапанов провоцирует ложные сигналы об избыточном/недостаточном повороте.

Критерии корректной интеграции

• Совместимость с датчиками уровня кузова: при наличии адаптивной подвески пневмосистема должна дублировать её логику или подключаться через CAN-адаптер.
• Динамический диапазон давления: минимальное и максимальное давление в баллонах обязано соответствовать скоростным режимам работы ESP.
• Отсутствие механических помех: конструкция не должна ограничивать ход амортизаторов или углы поворота колес, фиксируемые датчиками.

Проблема	Риск для системы стабилизации	Решение
Медленное изменение клиренса	Запаздывание реакции ESP в поворотах	Использование баллонов с быстрыми клапанами (≥ 0.5 сек)
Некалиброванное давление	Ошибочное определение крена	Установка датчиков давления с выводом данных на ЭБУ
Конфликт с адаптивными амортизаторами	Сбои в работе полуактивной подвески	Применение совместимых комплектов (напр., Arnott, Air Lift)

Важно: После монтажа обязательна калибровка датчиков угла поворота руля и ускорений через диагностическое оборудование. Игнорирование этого этапа гарантирует срабатывание индикатора ESP на приборной панели и отключение ассистентов движения.

Правовые аспекты модернизации подвески

Установка пневмобаллонов вместо штатных пружин классифицируется как внесение изменений в конструкцию транспортного средства согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Это требует обязательного согласования с уполномоченными органами. Без официального оформления подобная модернизация считается незаконной и влечет административную ответственность.

Процедура легализации включает проведение экспертизы в аккредитованной лаборатории для подтверждения соответствия требованиям безопасности: проверка устойчивости, управляемости, нагрузки на оси и тормозной динамики. Результаты подаются в ГИБДД для внесения изменений в ПТС и свидетельство о регистрации ТС. Отсутствие отметок в документах при ДТП может привести к отказу в страховой выплате по ОСАГО/КАСКО.

Ключевые юридические требования

• Обязательная сертификация комплекта: Пневмобаллоны должны иметь сертификат соответствия ТР ТС 018/2011 с маркировкой EAC.
• Ограничения по типу ТС: Запрещена установка на автомобили категорий M1 (легковые) без прохождения полной процедуры легализации.
• Учет изменений нагрузки: Превышение максимально разрешенной массы оси, указанной в ОТТС, требует переоформления паспорта ТС.

Нарушение	Последствия
Эксплуатация без согласования	Штраф по ст. 12.5 КоАП РФ (500 руб.), запрет эксплуатации ТС
Несоответствие параметров безопасности	Аннулирование СТС, принудительный демонтаж
Сокрытие изменений при страховании	Отказ в выплате по ОСАГО/КАСКО

При модернизации коммерческого транспорта (категории N) дополнительно требуется проверка соответствия нормам ГОСТ Р 41.55-99 по распределению нагрузки. Для грузовиков с пневмоподвеской обязательна установка системы контроля давления (TPMS) согласно Правилам ЕЭК ООН № 106.

1. Получение предварительного заключения в ГИБДД на планируемые изменения.
2. Прохождение испытаний в аккредитованном техцентре.
3. Оформление СБКТС (Свидетельство о безопасности конструкции).
4. Внесение изменений в ПТС через МРЕО.

Типовые гарантийные случаи и условия

Гарантия распространяется на производственные дефекты материалов и сборки, выявленные в течение установленного срока. Действие гарантии подтверждается оригинальным чеком или гарантийным талоном с указанием даты продажи.

Обязательным условием является соблюдение правил эксплуатации, указанных в технической документации. Гарантия аннулируется при наличии механических повреждений, несанкционированного ремонта или превышения допустимых нагрузок.

Ключевые гарантийные положения

Покрываемые случаи:

• Разгерметизация баллона из-за заводского брака сварных швов
• Радиальные трещины резины в рабочей зоне (при отсутствии внешних повреждений)
• Деформация металлических элементов крепления (пластин, фланцев)
• Утечка воздуха через дефектный золотник

Типовые исключения:

1. Повреждения от коррозии из-за агрессивных сред
2. Разрывы от контакта с острыми предметами
3. Деформации от ДТП или неправильного монтажа
4. Естественный износ резиновых компонентов

Условие	Требование
Срок обращения	Не позднее 14 дней после обнаружения дефекта
Документы	Заполненный гарантийный талон + фискальный чек
Проверка	Обязательная экспертиза уполномоченным сервисом

Важно: Гарантия не распространяется на сопутствующие расходы по демонтажу/установке. Требования о компенсации упущенной выгоды или косвенного ущерба не принимаются.

Критерии выбора сервиса для профессионального ремонта

Профессиональный ремонт пневмобаллонов требует специализированных знаний и оборудования. Неправильный выбор сервиса может привести к повторным поломкам, снижению безопасности и дополнительным расходам. Оценивайте центры комплексно, учитывая не только цену, но и технические возможности.

Ключевым аспектом является способность сервиса работать с конкретными формами и размерами ваших пневмопружин. Узкопрофильные решения (например, для грузовиков или низких автомобилей) требуют специфического подхода. Гарантия на работы должна покрывать не только замену, но и последствия некорректного монтажа.

Основные параметры для оценки сервисного центра

• Специализация и опыт: Наличие подтверждённого опыта ремонта вашего типа баллонов (конические, двойные, рукавные).
• Оборудование: Использование стендов для тестирования давления и герметичности после замены.
• Компоненты: Возможность установки оригинальных запчастей или сертифицированных аналогов с документацией.
• Гарантии: Письменные обязательства на работы (12+ месяцев) и используемые комплектующие.
• Диагностика: Предоставление отчёта с замерами геометрии подвески до и после ремонта.

Критерий	Недопустимо	Желательно
Работа с системами	Ремонт без сброса ошибок ЭБУ подвески	Наличие ПО для адаптации пневмосистемы
Сроки	Замена без проверки компрессора и магистралей	Комплексная диагностика всей пневмосистемы
Прозрачность	Отказ демонтировать старые детали для осмотра	Фотофиксация износа и дефектов

Отдельное внимание уделите логистике: сервис должен располагать подъёмниками для низких авто при замене баллонов в пружинах. Уточните наличие эвакуатора при невозможности самостоятельной доставки. Проверьте отзывы о соблюдении сроков – задержки в сборке/разборке подвески критичны для ежедневной эксплуатации.

Список источников

При подготовке материалов о пневмобаллонах и пружинах использовались авторитетные технические ресурсы и специализированные издания. Основное внимание уделялось актуальным данным по конструкции, совместимости и практическому обслуживанию компонентов подвески.

Следующие источники предоставили ключевую информацию по классификации, эксплуатационным требованиям и регламентам замены элементов. Данные были верифицированы на соответствие современным стандартам безопасности и производителей.

• Технические каталоги ведущих производителей (Continental, Firestone, Dunlop) – спецификации размеров, форм и нагрузочных характеристик
• Руководства по ремонту OEM для коммерческого транспорта и легковых автомобилей премиум-сегмента
• Отраслевые стандарты ГОСТ Р ИСО 7864-2022 "Пневматические упругие элементы"
• Материалы отраслевых конференций НАМИ "Актуальные проблемы ходовой части грузового транспорта"
• Протоколы испытаний лабораторий сертификации пневмоподвески
• Технические бюллетени ассоциации "Грузовик Пресс" по диагностике неисправностей
• Методические рекомендации учебных центров спецтехники по замене элементов подвески
• Сравнительные обзоры рынка запчастей в журнале "Автокомпоненты"

Видео: НИКОГДА НЕ УСТАНАВЛИВАЕТЕ ПНЕВМОБАЛЛОНЫ В ПРУЖИНЫ ВАШЕГО АВТОМОБИЛЯ ?


• Новый Nissan X-Trail 2014 - дизайн и технические особенности

• Японские грузовики - модели и фотогалерея

• Volkswagen Passat - Символ статуса и элегантности
