Пневмоподвеска для ВАЗ 2114 - устройство, принцип работы, установка и ремонт своими руками

Статья обновлена: 18.08.2025

Классическая подвеска ВАЗ 2114 имеет ограниченные возможности регулировки клиренса и жесткости.

Пневмоподвеска заменяет стандартные пружины на эластичные пневмобаллоны, заполняемые сжатым воздухом. Это позволяет водителю динамически изменять дорожный просвет и адаптировать характеристики ходовой части под нагрузку или дорожные условия.

Система включает пневматические элементы вместо пружин, воздушный компрессор, ресивер, магистрали и блок управления. Изменение давления в баллонах напрямую влияет на высоту кузова над дорогой.

Принцип работы основан на дозированной подаче воздуха компрессором в пневмобаллоны через систему клапанов. Управление осуществляется кнопками из салона или автоматически. Повышение давления поднимает авто, стравливание – опускает.

Самостоятельная установка требует точного подбора комплектующих, переделки креплений и аккуратного монтажа воздушных линий. Ремонт чаще связан с устранением утечек воздуха, заменой порванных баллонов или неисправностей компрессора.

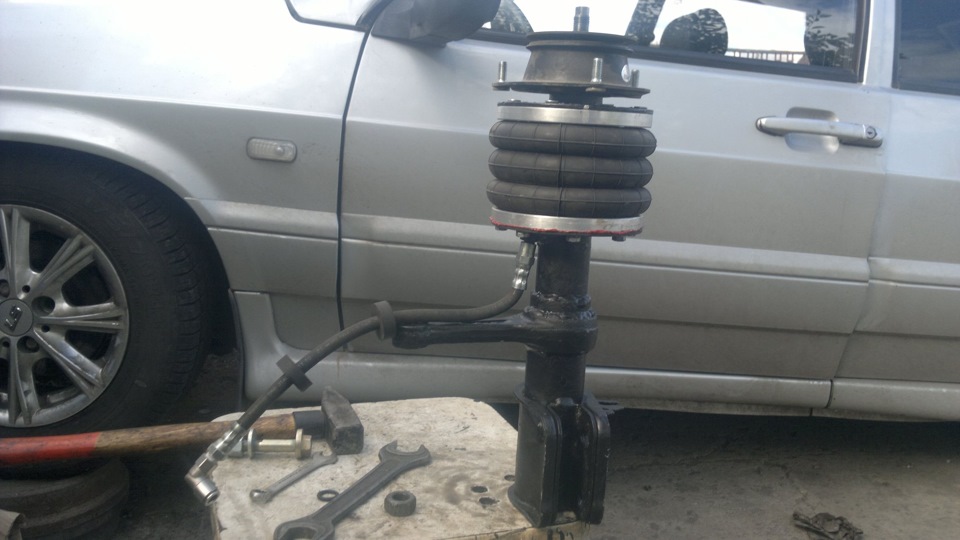

Основные компоненты системы пневмоподвески передних колес

Конструкция пневмоподвески передней оси ВАЗ 2114 включает несколько ключевых элементов, заменяющих или дополняющих штатную механику.

Эти компоненты работают в комплексе для регулировки клиренса и жесткости. Рассмотрим их назначение и особенности монтажа.

Состав системы

Пневмобаллоны (резино-кордные оболочки)
- Устанавливаются вместо пружин или внутри них
- Воспринимают нагрузку и изменяют высоту при подаче воздуха
Опора верхнего монтажа (тарелка)
- Фиксирует баллон в верхней точке стойки
- Обеспечивает герметичность и правильное позиционирование
Поршневой кронштейн (опора снизу)
- Служит нижней точкой крепления пневмоэлемента
- Изготавливается из металла для совместимости с подвеской
Воздушные магистрали
- Термостойкие шланги высокого давления
- Соединяют баллоны с клапанами и ресивером

Дополнительные обязательные элементы:

Компрессор	Нагнетает воздух в систему (12V)
Ресивер	Металлический баллон для хранения сжатого воздуха
Блок управления	Электронный контроллер с датчиками уровня
Клапаны распределения	Регулируют подачу воздуха к каждному баллону

Важно: Для передних колес обычно применяют двухконтурные системы (отдельное управление левым/правым баллоном), что улучшает стабилизацию в поворотах.

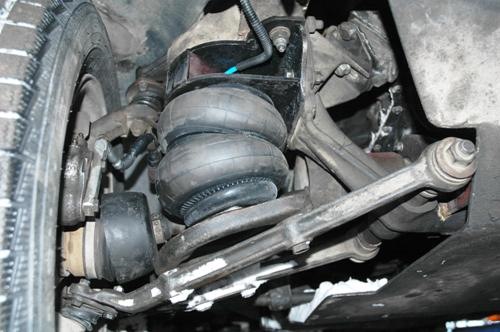

Ключевые элементы задней пневматической подвески ВАЗ 2114

Основой конструкции выступают пневмобаллоны, заменяющие стандартные пружины. Эти герметичные резинокордные элементы воспринимают нагрузку кузова и изменяют высоту дорожного просвета при подаче/стравливании воздуха. Каждый баллон монтируется между опорной чашей кузова и рычагом задней балки, сохраняя геометрию штатной подвески.

Система управления включает компрессор с осушителем воздуха, электромагнитные клапаны и датчики уровня. Компрессор создает необходимое давление (обычно 8-12 бар), клапаны регулируют поток воздуха к каждому баллону, а датчики контролируют клиренс в реальном времени. Блок управления обрабатывает сигналы и автоматически корректирует положение кузова согласно заданным водителем параметрам.

Дополнительные компоненты

Воздушные магистрали: Термостойкие трубки высокого давления (часто нейлоновые), соединяющие ресивер/клапаны с пневмобаллонами.
Ресивер: Металлический или композитный резервуар для хранения сжатого воздуха, ускоряющий реакцию системы и снижающий нагрузку на компрессор.
Кронштейны и крепеж: Специальные монтажные пластины, проставки и фиксаторы для надежной интеграции пневмоэлементов в штатные точки крепления подвески.

Элемент	Кол-во	Функция
Пневмобаллоны	2 шт	Несущий элемент, замена пружин
Клапанный блок	1 комплект	Распределение воздуха по контурам
Датчики уровня	2 шт (мин.)	Контроль высоты кузова
Пневмолинии	Комплект	Транспортировка воздуха

Важно: Для защиты баллонов от грязи и повреждений обязательна установка пыльников. Резьбовые соединения магистралей требуют герметизации анаэробным фиксатором или тефлоновой нитью. Подключение компрессора к бортовой сети осуществляется через реле с предохранителем.

Принцип работы пневмобаллонов: как они держат кузов

Пневмобаллоны функционируют как упругие элементы, заменяющие традиционные пружины или рессоры. Их основная задача – поддерживать кузов автомобиля на заданной высоте независимо от нагрузки. Герметичная резино-кордная оболочка баллона заполняется сжатым воздухом от компрессора через систему магистралей и клапанов.

При увеличении веса кузова (пассажиры, груз) давление внутри баллонов автоматически повышается за счет подачи дополнительного воздуха. Это вызывает расширение оболочки, которая компенсирует просадку, сохраняя клиренс. При разгрузке избыточный воздух стравливается через клапаны, предотвращая "подпрыгивание" кузова. Управление процессом осуществляется электронным блоком, получающим данные от датчиков уровня.

Ключевые аспекты работы

Основные принципы поддержания кузова:

Упругость воздуха: Сжатый воздух в баллоне сопротивляется деформации, создавая усилие, равное приложенной нагрузке.
Адаптация давления: Давление внутри каждого баллона динамически регулируется пропорционально массе на оси.
Стабилизация положения: Система непрерывно сравнивает фактическую высоту кузова с заданной водителем, корректируя её подачей/сбросом воздуха.

Взаимосвязь компонентов:

Фактор воздействия	Реакция системы	Результат
Увеличение нагрузки	Компрессор нагнетает воздух	Баллон расширяется, высота кузова сохраняется
Уменьшение нагрузки	Клапаны стравливают воздух	Баллон сжимается, предотвращая "взлёт" кузова
Неровности дороги	Быстрое перераспределение давления в контурах	Поглощение ударов, стабилизация крена

Критические особенности:

Герметичность системы – утечки воздуха приводят к проседанию баллона.
Точность датчиков уровня – ошибки в измерениях вызывают некорректную регулировку.
Скорость реакции компрессора и клапанов – определяет плавность адаптации к нагрузкам.

Компрессор для пневмоподвески: требования и характеристики

Компрессор выполняет ключевую роль в системе, обеспечивая подачу сжатого воздуха в пневмоподушки и ресивер. От его производительности и надежности напрямую зависят скорость регулировки клиренса и стабильность работы всей подвески. Недостаточно мощный или перегревающийся компрессор приведет к медленному подъему/опусканию кузова и преждевременному выходу из строя.

Основные требования включают устойчивость к интенсивным нагрузкам, низкий уровень шума при работе, защиту от влаги и пыли (особенно актуально для российских дорожных условий), а также совместимость с напряжением бортовой сети автомобиля (12В). Критично наличие автоматического отключения при перегреве и достаточная производительность для быстрого изменения давления в контурах.

Основные характеристики компрессора

Характеристика	Рекомендуемые значения	Примечание
Производительность	70-150 л/мин	Менее 70 л/мин – долгая регулировка клиренса
Максимальное давление	8-12 бар	Должно превышать рабочее давление в подушках
Рабочее напряжение	12 В	Обязательна защита цепи предохранителем
Рабочий цикл	От 25%	Указан % времени работы без перегрева
Уровень шума	До 75 дБ	Важно для комфорта в салоне
Степень защиты (IP)	IP54 или выше	Защита от брызг воды и пыли

При выборе уделите внимание типу компрессора: поршневые с металлическим цилиндром предпочтительнее пластиковых аналогов из-за долговечности. Обязательно используйте ресивер (объемом 3-5 литров) – он снизит частоту включений компрессора, уменьшит износ и ускорит регулировку подвески. Монтаж выполняйте в защищенном от грязи месте (багажник, ниша запаски), используя антивибрационные прокладки.

Ресивер-распределитель: назначение и место в системе

Ресивер-распределитель в пневмоподвеске ВАЗ 2114 выполняет две ключевые функции: накопление сжатого воздуха от компрессора и точное распределение его по пневмоподушкам. Этот узел обеспечивает оперативное изменение давления в подушках без постоянной работы компрессора, что критично для быстрой регулировки клиренса и снижения нагрузки на нагнетатель.

Располагается ресивер-распределитель в защищенном месте, обычно в багажнике автомобиля или под днищем (на раме/лонжеронах). Такое размещение минимизирует длину воздушных магистралей к подушкам, сокращая задержки при подаче/сбросе воздуха. Узел жестко крепится через виброизоляторы для защиты от механических повреждений.

Устройство и основные компоненты

Ресивер (воздушный баллон): Металлическая/пластиковая емкость (объем 2-10 л), накапливающая сжатый воздух под давлением 8-12 бар.
Распределительный блок: Содержит электромагнитные клапаны (обычно по 2 на подушку: для подачи и сброса воздуха).
Предохранительный клапан: Автоматически стравливает избыточное давление при неисправностях.
Штуцеры подключения: Вход от компрессора, выходы к подушкам, дренаж для сброса воздуха.

Принцип работы

При подаче команды на подъем ЭБУ активирует клапаны подачи воздуха. Сжатый воздух из ресивера поступает в пневмоподушки через распределительный блок, увеличивая клиренс. При опускании кузова открываются клапаны сброса – воздух выпускается через дренаж в атмосферу. Компрессор автоматически включается для восполнения запаса в ресивере при падении давления ниже заданного порога.

Режим работы	Действие клапанов	Направление воздуха
Подъем	Открыты клапаны подачи	Ресивер → Подушки
Опускание	Открыты клапаны сброса	Подушки → Атмосфера
Поддержание	Все клапаны закрыты	Циркуляция остановлена

Советы по ремонту и установке

Устранение утечек: Проверяйте герметичность соединений мыльным раствором. Замените поврежденные уплотнительные кольца или треснувшие шланги.
Чистка клапанов: При залипании клапанов разберите блок, промойте детали изопропиловым спиртом, продуйте сжатым воздухом.
Крепление: Монтируйте узел только на штатные кронштейны с резиновыми прокладками. Избегайте контакта с выхлопной системой.
Защита: При установке под днищем используйте антикоррозийное покрытие для ресивера и пластиковые кожухи для магистралей.
Дренаж: Выведите сливную трубку вниз с защитой от грязи – это предотвратит замерзание конденсата зимой.

Устройство системы управления уровнем клиренса ВАЗ 2114

Основным компонентом системы является электронный блок управления (ЭБУ), получающий сигналы от датчиков положения кузова, установленных на каждом колесе. Эти датчики фиксируют текущую высоту дорожного просвета и передают данные в режиме реального времени.

На основе полученной информации ЭБУ формирует управляющие импульсы для пневматических элементов подвески. Исполнительными устройствами выступают электромагнитные клапаны (соленоиды), регулирующие подачу/стравливание воздуха в пневмобаллоны. Каждый контур оснащен собственным клапаном, обеспечивающим независимое управление.

Ключевые элементы системы

Датчики положения кузова (4 шт.) – преобразуют вертикальные перемещения в электрические сигналы
Электронный блок управления – анализирует данные, хранит калибровочные значения, управляет клапанами
Пневмоклапаны – распределяют воздушный поток по контурам (обычно 4-канальный блок)
Компрессорная установка – нагнетает воздух в ресивер через осушитель
Воздушный ресивер – аккумулирует сжатый воздух для оперативной регулировки
Манжеты пневмобаллонов – непосредственно изменяют высоту подвески при изменении давления

Компонент	Функция	Типовое расположение
Датчики уровня	Фиксация высоты кузова	Крепление к рычагам подвески
ЭБУ	Обработка сигналов и управление	Салон (защищённое место)
Клапанный блок	Распределение воздуха	Моторный отсек/багажник
Компрессор с ресивером	Генерация и хранение воздуха	Багажное отделение

Для связи с водителем система комплектуется кнопочным пультом или контроллером в салоне, позволяющим вручную задавать предустановленные режимы клиренса (например: "посадка", "норма", "бездорожье"). Электропроводка объединяет все компоненты в единую сеть с обязательным предохранительным реле.

Особое внимание уделяется герметичности воздушных магистралей: нейлоновые трубки высокого давления соединяют ресивер, клапанный блок и пневмобаллоны через быстросъёмные фитинги. Датчики калибруются относительно заводских параметров подвески для точного соответствия между физическим положением кузова и электронными сигналами.

Подробно о пневматических подушках (баллонах): виды и материалы

Пневмоподушка (баллон) – ключевой элемент пневматической подвески, представляющий собой эластичную герметичную емкость, изменяющую высоту и жесткость при изменении давления воздуха внутри. Качественные баллоны обеспечивают плавность хода, точную регулировку клиренса и долговечность всей системы.

Конструктивно баллон состоит из армированного резинового корпуса, стального или алюминиевого поршня (опорной чаши) в нижней части и монтажной плиты (фланца) в верхней части для крепления к кузову и рычагу подвески. Герметичность обеспечивается уплотнительными кольцами и точной подгонкой элементов.

Основные виды пневмобаллонов

Конструкция и форма баллонов определяют их применение и характеристики:

Рукавные (Sleeve Type): Цилиндрические, односекционные. Самые простые и дешевые, но имеют ограниченный ход сжатия/растяжения и меньшую боковую стабильность. Чаще используются на задней оси.
Двойные сильфоны (Convoluted или Double Convoluted): Состоят из двух сферических секций ("гармошек"), разделенных кольцевым желобом. Обеспечивают больший ход подвески и лучшую грузоподъемность по сравнению с рукавными. Более устойчивы к боковым нагрузкам.
Конические (Tapered Sleeve): Сужаются кверху. Компромисс между рукавными и сильфонами, часто применяются в тюнинге передних осей ВАЗ 2114 из-за компактности и хорошего хода.
Тройные сильфоны (Triple Convoluted): Три сферические секции. Максимальная грузоподъемность и ход, повышенная устойчивость. Используются на тяжелых авто или для экстремального лифта, но требуют много места.

Материалы изготовления

Качество и долговечность баллонов напрямую зависят от материалов:

Резина (корд): Применяются специальные сорта синтетической резины (EPDM, Neoprene) с высокой стойкостью к истиранию, озону, маслам, перепадам температур (-40°C до +80°C).
Армирование: Между слоями резины впрессован корд из полиэстерных или нейлоновых нитей. Он воспринимает основную нагрузку, предотвращает растяжение баллона под давлением и определяет его форму.
Металлические компоненты: Поршни и фланцы изготавливаются из стали с антикоррозионным покрытием или легкого алюминиевого сплава для снижения неподрессоренных масс.

Критерий	Рукавные	Двойные сильфоны	Тройные сильфоны
Ход подвески	Ограниченный	Хороший	Максимальный
Грузоподъемность	Средняя	Высокая	Очень высокая
Боковая стабильность	Низкая	Хорошая	Отличная
Типичное применение на ВАЗ 2114	Задняя ось	Передняя/Задняя ось	Задняя ось (при частых перевозках грузов)

Важно: Для установки на ВАЗ 2114 чаще всего выбирают конические баллоны спереди (из-за сложного монтажа в стоковые стойки) и двойные сильфоны сзади. Качество резины и корда – критический фактор. Дешевые баллоны из тонкой резины с низкосортным армированием быстро растрескиваются и выходят из строя.

Крепления и фиксаторы для установки пневмоподушек на ВАЗ 2114

Надежная фиксация пневматических элементов требует применения специализированных металлических кронштейнов и монтажных пластин. Для передней оси используются верхние и нижние переходники, заменяющие штатные опоры амортизаторов и крепления пружин. Они обеспечивают жесткую стыковку подушек с кузовом и рычагами подвески, исключая смещение при нагрузках.

Задние пневмобаллоны монтируются через стальные площадки, интегрируемые в конструкцию задних стаканов кузова. Обязательны фиксаторы втулок от проворачивания и каплевидные стопоры на штоках стоек, предотвращающие разгерметизацию при полном сжатии подвески. Все резьбовые соединения усиливаются контргайками и шайбами Гровера.

Ключевые компоненты крепежной системы

Нижние чаши: Литые стальные основания для баллонов с креплением к рычагам передней подвески
Верхние опорные пластины: Штампованные адаптеры с отверстиями под штоки пневмоэлементов
Хомуты-фиксаторы: Защитные металлические обжимы для герметизации рукавов на штуцерах
Болтовые проставки: Компенсаторы высоты при установке задних подушек вместо пружин

Тип крепления	Материал	Толщина (мм)
Передние кронштейны	Сталь 3-4мм	4-5
Задние монтажные пластины	Сталь 5мм	5
Стяжные хомуты	Нерж. сталь	1.5

Внимание: При самостоятельной установке обязательна проверка зазоров между баллонами и элементами кузова на всех ходах подвески. Используйте только термостойкие нейлоновые стяжки для фиксации воздушных магистралей вдали от выхлопной системы.

Необходимый инструмент для самостоятельного монтажа пневмоподвески

Комплект пневмоподвески для ВАЗ 2114 включает пневмобаллоны, ресивер, компрессор, воздушные магистрали, блок управления и крепёжные элементы. Установка требует тщательной подготовки инструментов для безопасного и качественного монтажа всех компонентов системы.

Минимальный набор должен обеспечивать демонтаж штатных элементов подвески, обработку металлических поверхностей, герметичное соединение воздушных линий и надёжную фиксацию новых деталей. Отсутствие специализированного оборудования может привести к повреждению компонентов или некорректной работе системы.

Основной набор инструментов

Стандартный слесарный комплект: набор гаечных ключей (рожковых, накидных, торцевых), головки с воротком
Электроинструмент:
- Дрель с набором свёрл по металлу (Ø 4-12 мм)
- Шлифмашинка (УШМ) с отрезными и зачистными кругами
Для пневмолиний:
- Труборез для ровной резки воздушных шлангов
- Калибратор и зенковка для обработки торцов
- Набор обжимных фитингов и клещи для их монтажа

Вспомогательные приспособления и материалы

Сварочный аппарат (для монтажа опорных площадок пневмобаллонов)
Гидравлический домкрат + страховочные подставки
Манометр для контроля давления в системе
Герметик для резьбовых соединений (типа Loctite 577)
Защитные средства: очки, перчатки, респиратор

Критически важные инструменты	Рекомендуемые дополнения
Диагностический сканер для калибровки датчиков	Термофен для усадки трубок
Динамометрический ключ (для затяжки ответственных соединений)	Пневматический пистолет для продувки магистралей

Подготовка автомобиля к установке пневматической системы

Тщательно вымойте кузов и днище автомобиля, уделив особое внимание зонам крепления штатных амортизаторов, пружин и рычагов подвески. Удалите следы коррозии металлической щеткой или шлифмашинкой, затем обезжирьте поверхности растворителем.

Демонтируйте колеса, стандартные амортизаторы, пружины, стабилизаторы поперечной устойчивости и другие элементы, препятствующие монтажу пневмобаллонов. Проверьте состояние сайлентблоков, шаровых опор, рулевых наконечников – при критическом износе замените их до установки пневматики.

Этапы подготовки

Ключевые операции перед монтажом:

Диагностика ходовой части: Замерьте развал-схождение, проверьте отсутствие люфтов в подшипниках ступиц
Обработка крепежных зон: Нанесите антикоррозийный грунт на очищенные участки монтажа кронштейнов
Прокладка коммуникаций: Заранее определите трассы для воздушных магистралей от компрессора к ресиверу и пневмостойкам

Требуемые параметры для установочных позиций:

Элемент	Допустимое отклонение
Оси крепления кронштейнов	±1.5 мм по вертикали
Посадочные площадки пневмобаллонов	Перекос ≤ 2°

Установите автомобиль на подъемник/эстакаду строго горизонтально
Снимите тормозные суппорты (зафиксируйте их проволокой, не допуская провисания шлангов)
Отсоедините ABS-датчики и проводку датчиков уровня

Замерьте клиренс в контрольных точках кузова и запишите значения – они понадобятся для точной регулировки пневмоподвески после монтажа. Убедитесь в свободном ходе приводных валов при максимальном ходе подвески.

Пошаговая установка передних пневмоподушек на ВАЗ 2114

Подготовьте комплект передних пневмоподушек, компрессор, ресивер, воздушные магистрали, фитинги, манометры, блок управления, стандартный набор инструментов (ключи, домкрат, съемники) и средства защиты. Убедитесь в совместимости компонентов с моделью автомобиля.

Обеспечьте безопасные условия работы: установите машину на ровную площадку, зафиксируйте противооткатными упорами, снимите клеммы с АКБ. Демонтируйте колеса с передней оси для свободного доступа к подвеске.

Демонтаж штатных пружин:
- Ослабьте гайку стойки амортизатора под капотом
- Отсоедините тормозной шланг и датчик ABS от кронштейна ступицы
- Снимите шаровую опору и рулевую тягу со ступицы
- Опустите рычаг подвески для извлечения пружины
Установка пневмоподушек:
- Проверьте совпадение посадочных мест пневмоэлемента с чашками кузова и рычага
- Установите подушки вместо пружин, соблюдая ориентацию (маркировка "TOP" – вверх)
- Зафиксируйте элементы штатными или идущими в комплекте болтами
Прокладка воздушных магистралей:
- Закрепите воздушные шланги вдоль штатных жгутов через защитные гофры
- Выведите магистрали в подкапотное пространство через технологические отверстия
- Используйте пластиковые хомуты для фиксации с шагом 15-20 см
Подключение пневмосистемы:
- Соедините подушки с магистралями через угловые фитинги
- Смонтируйте компрессор и ресивер в багажнике (на изолированной платформе)
- Подключите электрику компрессора через реле к АКБ с предохранителем
- Установите манометры и клапаны сброса давления
Сборка и тестирование:
- Соберите подвеску в обратной последовательности
- Накачайте систему до 3-4 атмосфер, проверьте герметичность мыльным раствором
- Проверьте ход подвески при изменении давления от 2 до 6 атмос
- Отрегулируйте угол развала схождения после завершения работ

Технология монтажа задних пневматических элементов на ВАЗ 2114

Монтаж пневматических элементов вместо штатных пружин требует точности и подготовки. Необходимо убедиться в наличии всех компонентов комплекта: пневмоподушек, пластин монтажных (нижней и верхней), крепежа, воздушных магистралей и фитингов. Работы выполняются на подъемнике или с использованием надежных опор, предварительно демонтируются колеса.

Ключевой этап – безопасный демонтаж старых пружин с использованием стяжек. Крайне важно соблюдать последовательность операций и контроль зазоров для предотвращения перекосов и повреждения элементов подвески или кузова при последующей эксплуатации.

Пошаговая инструкция установки

Демонтаж штатных пружин: Ослабьте гайку стойки амортизатора снизу. Приподнимите заднюю балку домкратом для снятия нагрузки. Зафиксируйте пружину стяжками, сожмите её. Открутите амортизатор снизу, аккуратно опустите балку и извлеките пружину.
Подготовка пневмоподушек: Установите металлические монтажные тарелки из комплекта на пневмобаллоны. Нижняя тарелка фиксируется на баллоне, верхняя – на кузовном чашке. Убедитесь в совпадении отверстий под крепеж.
Монтаж пневмоэлементов: Разместите баллон с нижней тарелкой в посадочное место на задней балке. Приподнимите балку домкратом, совместив верхнюю тарелку баллона с кузовной чашкой. Зафиксируйте верхнюю тарелку штатным крепежом (или из комплекта).
Прокладка воздушных магистралей: Проложите шланги от пневмоподушек через технологические отверстия в днище или арках в салон/багажник. Используйте защитные гофры в зонах риска перетирания. Надежно закрепите шланги хомутами.
Подключение и герметизация: Подсоедините воздушные шланги к штуцерам баллонов через фитинги. Используйте фум-ленту или анаэробный герметик для резьбовых соединений. Проверьте герметичность соединений мыльным раствором при первом накачивании.

Критические моменты контроля:

Зазор баллона-арка: При полном опускании подвески баллон НЕ должен касаться элементов кузова или рычагов.
Положение магистралей: Шланги не должны пережиматься, контактировать с подвижными частями или выхлопной системой.
Рабочий ход: Убедитесь, что амортизатор не упирается в отбойник раньше, чем баллон достигнет минимальной высоты.

Рекомендуемые инструменты и материалы:

Инструмент	Материал/Оснастка
Стяжки для пружин	Фум-лента/герметик
Домкрат, подставки	Защитная гофра для шлангов
Набор ключей, головок	Пластиковые хомуты
Кусачки, нож	Мыльный раствор (для теста)

После монтажа обязательна проверка углов установки колес (развал-схождение). Первые дни эксплуатации контролируйте состояние крепежа и отсутствие утечек воздуха. Избегайте предельных положений ("полный клиренс" или "лежак") при движении – это снижает ресурс баллонов и подвески.

Правильная прокладка воздушных магистралей в салоне и под днищем

Прокладка воздушных магистралей – критически важный этап установки пневмоподвески, напрямую влияющий на надежность и долговечность системы. Неправильный монтаж трубок приводит к их перетиранию, заломам, повреждению колесами или элементами подвески, что вызывает утечки воздуха и отказ подвески. Основная задача – обеспечить защиту магистралей от механических воздействий, температурных перепадов и коррозии при сохранении свободного прохождения воздуха.

Магистрали прокладываются от пневмостоек или ресиверов к пневмоклапанам/компрессору. Используются специализированные полиуретановые или нейлоновые трубки диаметром 4-6 мм, рассчитанные на давление до 15-20 атмосфер. Обязательно применяются фитинги с резьбовыми или цанговыми соединениями, обеспечивающие герметичность. Перед началом работ тщательно продумайте трассировку с учетом хода подвески и поворота колес, минимизируя длину и количество изгибов.

Ключевые правила прокладки в салоне

Избегайте зон подвижных элементов: Не прокладывайте трубки рядом с педалями, рулевой колонкой, подвижными кронштейнами сидений или направляющими стеклоподъемников.
Защита от перетирания: При проходе через металлические перегородки (например, в моторный щит) используйте резиновые или пластиковые втулки (гофры). Обязательно заклеивайте края отверстий изолентой или термоусадкой.
Фиксация через равные промежутки: Крепите трубки пластиковыми хомутами к штатным жгутам проводов или неподвижным элементам кузова каждые 20-30 см. Избегайте натяжения – оставляйте небольшой провис.
Трассировка по штатным каналам: Прокладывайте магистрали параллельно заводской электропроводке, используя существующие технологические отверстия и ниши (например, под порогами или обшивкой пола).

Ключевые правила прокладки под днищем

Защита механизмами и элементами подвески: Прокладывайте трубки выше элементов подрамника, рычагов подвески, тяг стабилизатора и рулевых тяг. Учитывайте максимальный ход сжатия и отбоя подвески.
Экранирование от грязи и тепла: Используйте защитную гофру или специальные чехлы для всей длины магистрали под днищем. Держитесь подальше от выпускного коллектора, глушителя, катализатора (минимум 15-20 см) или используйте термоэкран.
Надежное крепление: Фиксируйте трубки к кузову или раме жесткими металлическими скобами на саморезах или заклепках с резиновыми прокладками. Хомуты должны плотно обжимать трубку в гофре, не передавливая ее.
Безопасная трасса вдоль лонжеронов: Оптимальный путь – вдоль штатных топливных или тормозных магистралей, закрепленных на лонжеронах. Избегайте зон вероятного контакта с камнями или дорожным мусором.

Зона прокладки	Основная опасность	Метод защиты
Салон (под обшивкой порогов, ковром)	Перетирание о металл, зажим подвижными деталями	Гофра, втулки в отверстиях, фиксация хомутами к жгутам
Подкапотное пространство	Высокая температура, вибрация	Термостойкая гофра, удаление от горячих узлов, фиксация к неподвижным частям
Под днищем (вдоль лонжеронов)	Удары камнями, грязь, коррозия, обрыв	Жесткая гофра, металлические скобы с резиной, трассировка выше защитных элементов
Колесные арки (близко к стойкам)	Загрязнение, влага, перегиб при повороте колеса	Минимальная длина, защитный кожух, надежная фиксация к статичным точкам кузова

После прокладки обязательно проведите испытание под давлением (~10-12 атм) до сборки всех обшивок. Обработайте все соединения мыльным раствором для выявления утечек. Используйте силиконовую смазку для резиновых уплотнителей фитингов. Помните: качественная прокладка магистралей – залог тихой и бесперебойной работы пневмоподвески на долгие годы.

Монтаж компрессора и ресивера: выбор места и крепление

Оптимальное расположение компрессора и ресивера – багажник (ниша запаски или боковые стенки) или пространство под задними сиденьями. Ключевые критерии: защита от влаги/грязи, минимальная вибрация, удаленность от выхлопной системы и легкий доступ для обслуживания. Избегайте зон с риском механических повреждений или контакта с подвижными элементами подвески.

Для крепления используйте штатные кронштейны из комплекта или изготовленные индивидуально. Обязательно применяйте резиновые демпферы между кронштейнами и кузовом – это гасит вибрации и снижает шум. Ресивер монтируйте вертикально (клапаном слива конденсата вниз) с надежной фиксацией минимум в двух точках. Компрессор располагайте воздухозаборником вверх, исключая контакт корпуса с металлом через резиновые прокладки.

Ключевые аспекты установки

Типовые места размещения:

Багажник: Максимальная защищенность, но сокращает полезный объем
Под днищем: Требует герметичного кожуха от дорожных реагентов
Моторный отсек: Только при наличии свободных зон вдали от нагрева

Технология фиксации:

Разметить точки крепежа согласно габаритам оборудования
Просверлить отверстия в кузове с последующей антикоррозийной обработкой
Установить демпфирующие прокладки толщиной 8-10 мм
Зафиксировать кронштейны болтами М8-М10 с контргайками
Проверить отсутствие перекосов и надежность соединений встряхиванием

Оборудование	Рекомендуемое крепление	Особенности
Компрессор	4 точки + виброизоляторы	Зазор до кузова ≥ 15 мм
Ресивер (2-5 л)	2 хомута с резиновыми вставками	Обязательный уклон 3° к сливному клапану

Важно: Перед окончательной сборкой проложите воздушные магистрали для проверки отсутствия перегибов шлангов. Все электрические соединения выполняйте через отдельный предохранитель с реле.

Установка блока управления и датчиков уровня для пневмоподвески

Монтаж блока управления начинается с выбора защищённого места в салоне или подкапотном пространстве, исключающего контакт с водой и вибрациями. Оптимальные зоны – пространство за приборной панелью, под сиденьями или в нише аккумулятора. Корпус крепится саморезами или скобами через штатные отверстия, обеспечивая неподвижность.

Подключение питания выполняется напрямую к аккумулятору через предохранитель номиналом 15–20А, используя медный провод сечением 2,5 мм². Обязательно внедрите реле, срабатывающее при включении зажигания, чтобы предотвратить разряд батареи. Группа проводов к компрессору и пневмобаллонам прокладывается в гофре через технологические отверстия кузова с герметизацией мастикой.

Интеграция датчиков уровня и финальная настройка

Датчики угла наклона монтируются на рычагах передней и задней подвески при помощи штатных кронштейнов от комплекта. Важно соблюсти параллельность оси рычага при креплении кронштейна саморезами, избегая перекосов. Для задней оси используйте удлинители, если штатные рычаги короткие.

Снимите колёса, отыщите точки крепления на рычагах.
Зафиксируйте кронштейн датчика, оставив запас хода штока 10–15 мм.
Соедините тяги штока с рычагами через шарниры без натяга.

Элемент	Ключевые параметры
Датчики	Зазор от подвижных частей 20 мм, защита пластиковыми кожухами
Проводка	Вязка кабелей хомутами с шагом 25 см, экранирование в зоне генератора

После установки выполните калибровку через меню блока управления: установите авто в режим парковки на ровную площадку, задайте минимальную/максимальную высоту для каждой оси. Проверьте синхронность срабатывания пневмоподушек, при необходимости откорректируйте длину тяг датчиков. Тестируйте систему в движении на малой скорости для выявления ошибок позиционирования.

Правильное подключение пневмоподвески к бортовой сети автомобиля

Основное питание системы (+12V) подключается напрямую к аккумуляторной батарее через предохранитель номиналом 30-40А с обязательным использованием реле. Сечение провода должно быть не менее 4-6 мм² для минимизации потерь напряжения. Общий провод (масса) крепится к кузову в точке с чистым металлом, предварительно зачищенной от краски и коррозии.

Управляющие цепи (контроллер компрессора, датчики уровня, пульт управления) запитываются от замка зажигания через отдельный предохранитель 5-10А. Категорически запрещено подключать их к проводке фар или магнитолы во избежание помех и перегрузок. Все соединения изолируются термоусадкой, провода фиксируются пластиковыми хомутами с шагом 20-30 см для исключения вибраций.

Критические моменты подключения

Цепи компрессора: Обязательная установка реле, срабатывающего от управляющего сигнала контроллера. Прямое подключение к АКБ без реле вызовет перегрев проводки.
Датчики уровня: Монтаж проводки вдали от подвижных элементов подвески (рычаги, тяги). Защита гофротрубкой в зонах трения о кузов.
Пульт управления: Подключение к цепи ACC (питание при включенном зажигании). Прокладка кабеля в салон через штатные заглушки кузова без перегибов.

Элемент	Источник питания	Сечение кабеля	Предохранитель
Компрессор	Прямо от АКБ	4-6 мм²	30-40А
Блок управления	Замок зажигания (ACC)	1,5-2,5 мм²	5-10А
Датчики/клапаны	Блок управления	0,75-1,5 мм²	Встроенные

Перед первым запуском проверьте мультиметром отсутствие КЗ на массу, соответствие полярности на клеммах компрессора и правильность срабатывания реле. Убедитесь, что проводка не контактирует с горячими деталями двигателя или острыми кромками кузова.

Калибровка и первоначальная настройка электронного блока управления

После монтажа пневмобаллонов, установки компрессора, ресивера и датчиков уровня кузова, переходят к программированию ЭБУ. Этап требует точного соблюдения последовательности операций, указанной в инструкции к конкретному комплекту подвески. Ошибки настройки приведут к некорректной работе системы, ускоренному износу компонентов или повреждению кузова.

Предварительно убедитесь в герметичности всех пневмолиний, правильности подключения электрических разъемов к блоку управления, датчикам и компрессору, а также в наличии стабильного напряжения бортовой сети (рекомендуется подключить зарядное устройство к АКБ). Запустите двигатель для предотвращения просадки напряжения во время калибровки.

Последовательность калибровки

Активация режима обучения: Найдите процедуру входа в сервисное меню ЭБУ в руководстве пользователя (часто требуется замыкание диагностического разъема, удержание кнопок на пульте или последовательность нажатий).
Задание минимальной высоты (Min Ride Height):
- Приподнимите автомобиль так, чтобы колеса слегка касались земли.
- Через меню ЭБУ дайте команду на сброс давления во всех контурах.
- С помощью ПО или кнопок пульта зафиксируйте текущее положение кузова как минимально допустимое.
Задание максимальной высоты (Max Ride Height):
- Наполните пневмобаллоны до уровня, при котором ход подвески остается в безопасных пределах (не допуская полного растяжения амортизаторов или контакта колес с арками).
- Зафиксируйте это положение как максимальное в памяти ЭБУ.
Калибровка датчиков положения кузова:
- Установите автомобиль на ровную площадку.
- Поочередно для каждой оси (или каждого угла, в зависимости от системы) задайте ЭБУ "нулевое" или "стандартное" положение для повседневной езды (часто это середина между Min и Max).
- Блок запомнит текущие показания датчиков уровня как референсные для этого положения.
Сохранение профилей вождения (опционально): Настройте предустановленные уровни высоты (например: "Спорт", "Город", "Бездорожье") путем записи в память ЭБУ соответствующих значений давления или показаний датчиков.
Выход из сервисного режима и проверка: Сохраните настройки, перезагрузите ЭБУ согласно инструкции. Проверьте работу системы, переключая между сохраненными профилями, убедитесь в плавности хода и отсутствии ошибок.

Критические параметры для мониторинга:

Параметр	Нормальное значение / Действие
Скорость накачки/сдува	Сравните с паспортными данными компрессора (слишком медленно - утечка или малая производительность)
Равенство высот по осям/углам	В стандартном режиме высота должна быть одинаковой в пределах допуска (±5 мм)
Реакция на неровности	Система должна быстро компенсировать крены и колебания при движении
Код ошибки ЭБУ	Отсутствие мигающих индикаторов или сообщений об ошибках на пульте/в ПО

Важные советы: Не выполняйте калибровку на наклонной поверхности. Используйте только рекомендованное производителем ПО для программирования. После настройки совершите тестовую поездку на малой скорости, проверяя стабильность работы и отсутствие посторонних звуков. Регулярно контролируйте состояние пневмоэлементов и точность поддержания уровня.

Частые неисправности: диагностика неполадок пневмоподвески

Эксплуатация пневмоподвески на ВАЗ 2114 сопряжена с риском возникновения специфических неисправностей, характерных для пневматических систем. Своевременная диагностика критически важна для поддержания безопасности и корректной работы подвески.

Основные признаки неполадок включают неравномерную высоту кузова по осям, самопроизвольное опускание автомобиля после стоянки, утечки сжатого воздуха (шипение), неадекватную реакцию компрессора на команды управления или его постоянную работу, а также ошибки на дисплее блока управления (если установлен).

Типовые проблемы и методы их выявления

Утечки воздуха:
- Диагностика: Нанесите мыльный раствор на пневмоподушки, магистрали, соединения и ресивер. Появление пузырей укажет место пробоя. Проверьте герметичность клапанов стравливания.
Отказ пневмоподушек (рессор):
- Диагностика: Визуальный осмотр на трещины, вздутия, расслоение резины. Принудительно поднимите/опустите авто – неравномерное движение или перекос кузова сигнализирует о повреждении.
Некорректная работа компрессора:
- Диагностика: Проверьте предохранитель и реле. Замерьте напряжение на клеммах компрессора при включении. Отсутствие запуска или слабая производительность (медный подъем) указывают на износ двигателя, поршневой группы или засор воздушного фильтра.
Неисправности датчиков уровня кузова:
- Диагностика: Сравните показания датчиков для всех колес через диагностический разъем (OBD) или ПО блока управления. Механические повреждения рычагов, окисление контактов или обрыв проводов – частые причины.
Сбои электронного блока управления (ЭБУ):
- Диагностика: Считайте ошибки сканером. Проверьте питание и "массу" ЭБУ. Некорректная калибровка датчиков также вызывает ошибки.
Загрязнение/обмерзание клапанов:
- Диагностика: Компрессор работает, но давление в ресивере не растет или не передается на подушки. Прогонка клапанов через тестовые режимы ЭБУ поможет локализовать проблему.

Симптом	Вероятная причина	Экспресс-проверка
Авто опускается за ночь	Утечка в подушках, магистралях, ресивере	Мыльный раствор, аудиальный контроль шипения
Компрессор не включается	Перегорел предохранитель, неисправно реле, обрыв цепи	Прозвонка цепи, замена предохранителя/реле
Кузов "козлит" на ходу	Сбой датчиков уровня, ошибка ЭБУ	Визуальная оценка положения рычагов датчиков, диагностика сканером

При диагностике всегда начинайте с визуального осмотра целостности пневмоэлементов и проводки. Используйте сканер для чтения ошибок ЭБУ перед разборкой компонентов. Помните: большинство утечек и механических повреждений требуют замены деталей, тогда как электрические неполадки часто устраняются очисткой контактов или заменой предохранителей.

Ремонт протечек воздуха в соединениях и трубопроводах системы

Обнаружение утечек – первый этап ремонта. Визуально осмотрите все пневматические магистрали, места соединений трубок с компрессором, ресивером, пневмостойками и клапанами. Обращайте внимание на потертости, перегибы шлангов, трещины в пластиковых фитингах или следы масляных пятен, которые часто указывают на выход воздуха.

Для точной локализации микротрещин используйте мыльный раствор: нанесите его кистью на подозрительные участки при работающем компрессоре. Появление пузырей четко укажет на проблемное место. Проверку выполняйте на поднятом кузове с выключенной подвеской, чтобы обеспечить доступ к трубкам.

Методы устранения распространенных утечек

В соединениях (быстросъемах, фитингах):

Затяните ослабленные резьбовые соединения динамометрическим ключом согласно спецификации производителя.
Замените поврежденные или изношенные уплотнительные кольца (O-rings). Используйте только рекомендованные по размеру и материалу (обычно NBR).
Очистите контактные поверхности фитингов от грязи и заусенцев, мешающих герметичности.

В трубопроводах (пневмолиниях):

При порезах или трещинах на нейлоновой трубке – вырежьте поврежденный участок и соедините целые части новой обжимной муфтой из ремкомплекта.
Замените участок трубки целиком при множественных повреждениях или потере эластичности. Используйте только специализированный пневмошланг.
Надежно закрепите трубки клипсами через каждые 25-30 см, исключая провисание и трение о кузовные элементы.

Профилактика после ремонта:

Повторно обработайте отремонтированные зоны мыльным раствором для проверки качества работы.
Убедитесь в отсутствии перегибов линий при ходах подвески – проверьте на подъемнике, имитируя движение колес.
Обработате трубки силиконовым спреем для защиты от пересыхания и УФ-излучения.

Тип повреждения	Инструмент/Материал	Критичность
Треснувший пластиковый фитинг	Замена фитинга, обжимной инструмент	Высокая (не ремонтируется)
Износ уплотнительного кольца	Ремкомплект O-rings, смазка	Средняя (быстрый ремонт)
Перетертый шланг	Кусачки, муфта, замена участка	Высокая (риск внезапного разрыва)

Важно: Используйте только комплектующие, совместимые с рабочим давлением системы (обычно 8-12 бар). Самодельные хомуты или термоусадка вместо обжимных муфт недопустимы.

Замена повреждённых пневматических баллонов своими руками

Повреждённые пневмобаллоны проявляются неравномерной посадкой кузова, утечками воздуха, характерным шипением и частым срабатыванием компрессора. Обнаружение трещин, порезов резины или деформации сильфона требует немедленной замены элемента для восстановления работоспособности подвески.

Перед началом работ подготовьте новый комплект баллонов, соответствующий модели подвески, домкрат, набор ключей (обычно на 13, 17, 19), монтажную лопатку, ветошь, мыльный раствор для проверки герметичности и защитные перчатки. Обязательно стравите давление из системы, отключив питание компрессора и отсоединив пневмолинии.

Последовательность работ

Поддомкратьте автомобиль с нужной стороны, снимите колесо для свободного доступа к баллону.
Отсоедините пневмомагистраль: Ослабьте хомут или фитинг крепления воздушного шланга к ниппелю баллона, аккуратно снимите шланг.
Демонтируйте старый баллон:
- Ослабьте болты крепления нижней опорной пластины баллона к рычагу подвески.
- Снимите стопорное кольцо или фиксаторы верхней части баллона в посадочном месте кузова (зависит от конструкции).
- Извлеките баллон, осторожно проворачивая и раскачивая его для освобождения.
Подготовьте посадочное место: Тщательно очистите площадку на кузове и рычаге от грязи, ржавчины, окалин. Проверьте состояние резиновых демпферов или прокладок – при износе замените.
Установите новый баллон:
- Нанесите мыльный раствор на поверхность нового баллона для облегчения монтажа.
- Заведите верхнюю часть баллона в посадочное гнездо на кузове, зафиксируйте стопорным кольцом/фиксаторами.
- Совместите нижнюю опорную пластину с отверстиями на рычаге, установите и затяните болты крепления с рекомендованным моментом.
Подсоедините пневмомагистраль: Наденьте воздушный шланг на ниппель баллона, затяните хомут или фитинг до упора, избегая перекосов.
Проверьте герметичность: Включите компрессор, дайте системе накачаться. Нанесите мыльный раствор на все соединения и поверхность баллона – отсутствие пузырей подтверждает герметичность.
Соберите узел: Установите колесо, опустите автомобиль с домкрата. Проверьте уровень кузова и работу подвески на разных режимах давления.

Критические рекомендации:

Всегда заменяйте пневмобаллоны парами на одной оси (оба передних или оба задних), даже если поврежден только один. Это гарантирует идентичную жесткость и ресурс.
Не допускайте контакта баллона с маслом, топливом, растворителями – они разрушают резину.
Контролируйте положение баллона при монтаже – перекосы приводят к ускоренному износу.
Используйте только баллоны, совместимые с вашей моделью пневмоподвески (проверьте диаметр, высоту, тип крепления).

Типичная ошибка	Последствие	Как избежать
Затяжка крепежа без фиксации посадочного места	Смещение баллона, повреждение сильфона	Фиксируйте баллон в правильном положении рукой при начальной затяжке
Использование герметика на соединениях пневмолиний	Закупорка каналов, выход из строя клапанов	Обеспечивайте герметичность только исправными фитингами и хомутами
Несоблюдение момента затяжки болтов	Деформация пластин, отрыв баллона	Сверяйтесь с техническими требованиями производителя подвески

Ремонт компрессора: типичные причины отказа и методы устранения

Компрессор пневмоподвески ВАЗ 2114 выходит из строя из-за перегрузок, загрязнения или износа критических компонентов. Неисправности проявляются в невозможности накачать давление, самопроизвольных отключениях или полном отсутствии реакции на команды блока управления.

Диагностика начинается с проверки предохранителей, реле и целостности электропроводки. Далее анализируется работа двигателя компрессора, состояние воздушных магистралей и давление в ресивере. Для точного определения причины требуется демонтаж узла.

Распространенные неисправности и алгоритм ремонта

Причина отказа	Симптомы	Способ устранения
Износ поршневой группы	Падение производительности, масляные следы на выходном штуцере, стук при работе	Замена поршневых колец/втулки или установка ремкомплекта
Засорение воздушного фильтра	Длительная работа без отключения, перегрев корпуса	Очистка фильтрующего элемента или установка нового
Неисправность реле давления	Компрессор не отключается при достижении давления 8-10 атм	Регулировка реле, замена мембраны или всего блока
Перегорание обмотки двигателя	Отсутствие запуска, запах гари, срабатывание предохранителя	Перемотка статора или замена электродвигателя
Износ уплотнительных колец	Воздушные утечки в местах соединений, шипение	Разборка и замена всех резиновых уплотнений

При сборке после ремонта обязательна смазка трущихся деталей специальным составом для пневмосистем. Тестовый запуск проводят без нагрузки, контролируя ток потребления и время выхода на рабочее давление. Если компрессор не восстанавливает производительность – устанавливают новый агрегат.

Устранение неполадок датчиков положения кузова ВАЗ 2114

Датчики положения кузова (ДПК) критически важны для работы пневмоподвески, так как передают данные о высоте кузова в блок управления. Неисправности проявляются ошибками системы, неравномерным положением кузова или полным отказом регулировки.

Для диагностики потребуется мультиметр, набор ключей, очиститель контактов и диагностический сканер (для расшифровки кодов ошибок). Перед работами отключите питание системы и убедитесь в отсутствии давления в пневмолиниях.

Пошаговое устранение неполадок

1. Визуальный осмотр и проверка соединений

Проверьте целостность проводки датчиков на предмет перетирания, обрывов
Осмотрите разъемы: очистите контакты от окислов, грязи, влаги
Убедитесь в надежной фиксации разъемов и отсутствии коррозии

2. Диагностика сопротивления датчиков

Отсоедините разъем датчика
Измерьте сопротивление между контактами мультиметром
Сравните показания с номиналом (обычно 1.2-1.5 кОм для оригинальных датчиков)

Состояние датчика	Показания сопротивления
Исправен	1200-1500 Ом
Требует замены	<1000 Ом или >2000 Ом

3. Проверка опорного напряжения

Включите зажигание
Измерьте напряжение на сигнальном проводе разъема (должно быть ~5В)
Отсутствие напряжения указывает на проблемы в цепи питания или блоке управления

4. Механическая проверка

Убедитесь в свободном ходе рычага датчика без заеданий
Проверьте крепление кронштейна датчика к кузову и рычагу подвески
Очистите подвижные части от грязи, при необходимости смажьте шарнир

5. Замена датчика

Отсоедините разъем и снимите крепежные болты
Установите новый датчик в обратном порядке
Выполните калибровку положения через диагностическое оборудование

Важно: После замены или ремонта обязательно выполните адаптацию датчиков через ПО диагностического сканера. Игнорирование калибровки приведет к некорректной работе системы.

Сбои электронной системы управления: методы поиска причины

Признаками неисправности электронной части пневмоподвески являются: неадекватная реакция на команды с пульта, самопроизвольное изменение клиренса, отказ компрессора, мигание индикаторов ошибок на блоке управления или полное отсутствие реакции системы. Также возможны хаотичные срабатывания пневмоклапанов при выключенном зажигании.

Поиск неполадок начинается с проверки питания системы. Убедитесь в наличии 12V на клеммах блока управления и компрессора, целостности предохранителей, качестве "массы". Особое внимание уделите контактам в разъемах – окислы и люфты приводят к прерывистым сбоям.

Этапы диагностики электронных компонентов

Сканирование ошибок
Подключите диагностический сканер к OBD-II разъему автомобиля (если блок управления поддерживает протокол) или используйте специализированный софт производителя пневмосистемы для чтения кодов неисправностей.
Проверка датчиков уровня кузова
- Измерьте сопротивление между контактами датчиков при ручном перемещении рычага – показания должны меняться плавно без скачков
- Подайте эталонное напряжение 5V на сигнальный провод и проверьте изменение выходного сигнала мультиметром
Тестирование клапанов пневмобаллонов
- Прозвоните обмотки соленоидов на обрыв (норма 20-50 Ом)
- Подайте 12V напрямую от АКБ – должен быть слышен четкий щелчок срабатывания
Диагностика блока управления
- Проверьте отсутствие вздутых конденсаторов, следов перегрева или коррозии на плате
- Протестируйте реле компрессора и выходные сигналы на клапаны осциллографом

Важно: При проверке проводки особое внимание уделите участкам возле гофр, мест прохода через кузовные отверстия и зонам контакта с подвижными элементами подвески. Используйте метод "прозвонки" цепей при пошаговом изгибе жгутов – это выявляет переломы жил.

Симптом	Приоритетная проверка	Инструмент
Компрессор не включается	Реле, давление в ресивере, датчик давления	Мультиметр, манометр
Произвольное стравливание	Клапаны пневмоподушек, герметичность магистралей	Мыльный раствор, тестер соленоидов
Некорректная высота кузова	Датчики уровня, калибровка системы	Сканер, линейка

При отсутствии диагностического оборудования выполните принудительный сброс системы: снимите клемму АКБ на 15 минут. После восстановления питания проведите базовую калибровку датчиков согласно инструкции к комплекту – это устранит 30% программных сбоев.

Техническое обслуживание пневмоподвески: график и процедуры

Регулярное обслуживание пневмоподвески ВАЗ 2114 – обязательное условие её долговечной работы. Пренебрежение процедурами ведёт к утечкам воздуха, повреждению пневмобаллонов и выходу из строя компрессора.

Основные задачи ТО включают контроль давления в системе, проверку герметичности магистралей, диагностику состояния уплотнителей и электронных компонентов. Все работы требуют использования специализированного оборудования: манометра, течеискателя (мыльный раствор) и диагностического сканера.

Периодичность	Процедура
Каждые 500 км	Визуальный осмотр пневмобаллонов на трещины и потертости
Каждые 5 000 км	Проверка давления в ресивере и баллонах
Каждые 10 000 км	Диагностика герметичности всей системы
Каждые 20 000 км	Замена воздушного фильтра компрессора
Сезонно (весна/осень)	Очистка дренажных отверстий ресивера

Сезонная подготовка пневмосистемы к зиме: важные нюансы

Зимняя эксплуатация пневмоподвески ВАЗ 2114 требует особого внимания из-за резкого снижения температур, повышенной влажности и реагентов на дорогах. Игнорирование подготовки может привести к выходу из строя ключевых компонентов: компрессора, пневмоподушек, магистралей и клапанов. Основные риски связаны с замерзанием конденсата в системе, ускоренной коррозией и потерей эластичности уплотнителей.

Процедуру адаптации к холодам следует проводить до наступления стабильных минусовых температур, оптимально – в конце осени. Все работы требуют тщательной диагностики текущего состояния системы, очистки критических узлов и замены расходных материалов. Уделите особое внимание защите электрической части и качеству сжатого воздуха.

Ключевые этапы подготовки

Контроль влажности воздуха:

Полностью слейте конденсат из ресивера через штатный клапан
Проверьте работоспособность осушителя (при его наличии в системе)
Заправляйте систему только через фильтр с влагопоглотителем

Герметичность соединений:

Нанесите мыльный раствор на все фитинги, клапаны и места крепления подушек
Устраните утечки подтяжкой соединений или заменой уплотнительных колец
Обработате резиновые элементы силиконовой смазкой для сохранения эластичности

Защита электрики:

Проверьте изоляцию проводки к компрессору и датчикам уровня
Обработайте разъемы контактным спреем с антикоррозийными свойствами
Убедитесь в отсутствии окислов на клеммах блока управления

Рекомендации по зимней эксплуатации:

Параметр	Действие
Регулировка клиренса	Поднимайте кузов на 15-20 мм выше летнего положения
Частота подкачки	Контролируйте давление 2 раза в неделю из-за температурных перепадов
Мойка днища	Очищайте пневмоподушки от реагентов после каждой поездки

Важно: не используйте спиртосодержащие жидкости для размораживания клапанов – это разрушает резину. При отказе системы в мороз сначала прогрейте компрессор феном.

Советы по эксплуатации воздушной подвески на бездорожье

При движении по бездорожью критически важно контролировать клиренс. Поднимайте подвеску до максимального положения перед преодолением сложных участков: глубоких луж, каменистых перекатов или зарослей. Это защитит пневмобаллоны и компоненты системы от механических повреждений и контакта с абразивными поверхностями.

Избегайте резких ударных нагрузок при наезде на препятствия – пневмоэлементы чувствительны к точечным ударам. Перед въездом на крутые склоны или крены заблокируйте перекрестные соединения контуров (при наличии такой опции), чтобы предотвратить перетекание воздуха и потерю устойчивости.

Основные рекомендации

Защита баллонов: Установите металлические или полимерные кожухи на пневмобаллоны, особенно для задней оси. Регулярно очищайте их от грязи и растительных остатков.
Контроль давления: При движении по песку или глине снижайте давление в баллонах на 15-20% от номинала для увеличения пятна контакта и плавности хода. Восстанавливайте стандартное значение перед асфальтом.
Температурный режим: При работе в мороз (-15°C и ниже) используйте спецсмазки для уплотнителей и антифриз в осушителе. Давно стоявший автомобиль прогревайте на минимальной высоте подвески.

После преодоления водных препятствий: Проверьте герметичность соединений и состояние дренажных отводов компрессора
При длительной пробуксовке: Отключите компрессор во избежание перегрева
Ежемесячно (при активной эксплуатации): Очищайте датчики уровня кузова от коррозии щеткой с латунным ворсом

Тип покрытия	Оптимальная высота	Особенности
Глубокий снег/грязь	Максимум	Давление 2.8-3.2 бар
Камни/бордюры	Среднее + 25%	Скорость ≤ 15 км/ч
Песчаные дюны	Максимум	Снизить давление на 0.5 бар

Всегда имейте ремкомплект: заплатки для баллонов, хомуты для воздушных магистралей и портативный компрессор. При появлении нехарактерных звуков (шипение, щелчки) немедленно остановитесь для диагностики. Длительная эксплуатация с утечкой воздуха выведет из строя компрессор.

Как избежать замерзания конденсата в пневмосистеме зимой

Конденсат образуется в ресиверах и магистралях из-за перепадов температур и влажности сжатого воздуха, а при морозе кристаллизуется, блокируя клапаны и нарушая работу подвески.

Обледеневший конденсат провоцирует заклинивание пневмоклапанов, утечки воздуха через повреждённые уплотнения, некорректное выравнивание кузова и повышенную нагрузку на компрессор, что ведёт к дорогостоящему ремонту.

Методы предотвращения проблем

Установка влагоотделителей: интегрируйте осушители с адсорбционными картриджами или коалесцентными фильтрами сразу после компрессора. Регулярно заменяйте наполнители (раз в 3-6 месяцев).

Систематический слив конденсата:

Оснастите ресиверы дренажными клапанами с электроприводом для автоматического сброса
При ручном управлении сливайте воду еженедельно через штатные краны

Термоизоляция критических узлов:

Обмотайте ресиверы и трубки ПВХ-лентой с вспененным полиэтиленом
Установите греющие кабели с терморегулятором на клапаны и фильтры

Тип реагента	Способ применения	Периодичность
Спиртосодержащие аэрозоли (типа WD-40)	Распыление в воздухозаборник компрессора	Перед каждой зимней поездкой
Специальные антифризы для пневмосистем	Заливка в осушитель	Согласно инструкции производителя

Профилактика перед зимой: замените все резиновые уплотнители на морозостойкие (EPDM), проверьте герметичность контуров мыльным раствором, просушите систему прокачкой на СТО при температуре +80°C.

Оптимальная настройка клиренса для разных дорожных условий

Пневмоподвеска на ВАЗ 2114 позволяет оперативно регулировать дорожный просвет в зависимости от текущих условий движения. Главное преимущество системы – возможность изменять высоту кузова в диапазоне 50-150 мм от асфальта без остановки автомобиля, что критично важно для адаптации к качеству покрытия.

Для эффективной эксплуатации необходимо понимать взаимосвязь клиренса с типом дорожного покрытия и скоростным режимом. Неправильная настройка может привести к ускоренному износу элементов подвески, ухудшению управляемости или повреждению пневмобаллонов.

Дорожные условия	Рекомендуемый клиренс	Особенности
Городской асфальт/трасса	120-140 мм	Стандартная высота для устойчивости на скорости
Разбитые дороги/грунтовки	150 мм (макс.)	Защита картера и элементов подвески
Скоростное шоссе (>110 км/ч)	100-110 мм	Улучшение аэродинамики и курсовой устойчивости
Снежная целина/глубокая грязь	140-150 мм	Предотвращение застревания днища

Доработки и тюнинг стандартной системы пневмоподвески

Для повышения функциональности и надежности базовой пневмоподвески ВАЗ 2114 применяют несколько ключевых доработок. Усиление точек крепления пневмобаллонов металлическими пластинами предотвращает деформацию кузова при повышенных нагрузках. Параллельно рекомендуется замена штатных пластиковых воздушных магистралей на армированные полиуретановые шланги диаметром 6-8 мм, что снижает потери давления и риск перегибов.

Установка дополнительного ресивера (5-10 литров) сокращает время регулировки клиренса, особенно при частых изменениях высоты. Для компенсации возросшей нагрузки на электрику обязательна интеграция реле и предохранителей в цепь компрессора. Модернизация системы управления через контроллеры с Bluetooth-модулями позволяет реализовать предустановки высоты и автоматическое выравнивание крена.

Оптимизация компонентов

Критические улучшения включают:

Замену пневмоподушек – модели с двойным кордом (Firestone, Airlift) устойчивы к боковым нагрузкам
Термозащиту – установку теплоизоляционных экранов возле выхлопной системы
Интеграцию влагоотделителя в воздушную магистраль для защиты компрессора

Сравнение вариантов тюнинга компрессора:

Модификация	Эффект	Сложность
Дополнительный ресивер	+40% скорость подъема	Средняя
Параллельное подключение 2 компрессоров	Резерв при отказе	Высокая
Замена на турбокомпрессор	Снижение шума	Очень высокая

Диагностические доработки: Врезка манометров в каждую воздушную магистраль визуализирует давление в реальном времени, а установка датчиков положения кузова (на рычагах подвески) повышает точность регулировок. Для эксплуатации в зимний период обязательна установка спиртовой ловушки в воздушную систему.

Список источников

При подготовке материала использовались специализированные технические ресурсы, руководства по эксплуатации и практический опыт автомобильных мастеров.

Данные источники содержат детальную информацию об устройстве, монтаже и обслуживании пневматических систем для указанной модели автомобиля.

Информационные материалы

Официальное руководство по ремонту ВАЗ 2114 (издательство АВТОЛИТ)
Техническая документация производителей пневмоподвесок (Universal Air, Air Lift)
Специализированные форумы автомобилистов (DRIVE2, ВАЗ Клуб)
Видеоинструкции по установке от профильных каналов на YouTube
Статьи в журналах «За Рулём» и «АвтоМир»
Технические обзоры на порталах «Авторевю» и «Колеса.ру»
Мануалы по пневмосистемам от поставщиков автокомпонентов
