Пневмоподвеска на Lada Priora - монтаж своими силами

Статья обновлена: 18.08.2025

Пневматическая подвеска – радикальное решение для владельцев Lada Priora, стремящихся к бескомпромиссному комфорту и регулируемой высоте кузова.

Самостоятельная установка комплекта требует технической грамотности и точного следования инструкциям, но открывает полный контроль над клиренсом и жесткостью ходовой части.

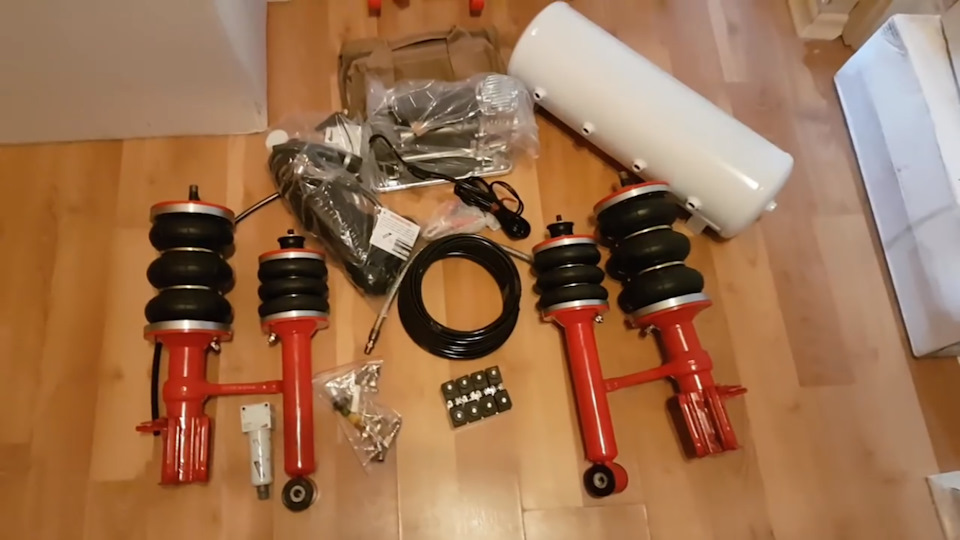

Комплектующие: выбор воздушных баллонов для Приоры

Качество и тип воздушных баллонов напрямую влияют на надежность, плавность хода и долговечность всей пневмоподвески. Ошибки при выборе приводят к протечкам, частым поломкам компрессора и нестабильности клиренса даже при кратковременных стоянках. Ключевые критерии включают материал изготовления, геометрию, грузоподъемность и совместимость с крепежными элементами конкретной модели автомобиля.

Для классической Лады Приоры оптимальны баллоны с диаметром штока 18-22 мм и высотой в сжатом состоянии от 100 мм – это обеспечивает достаточный ход подвески без модификации арок. Предпочтение стоит отдавать двухслойным рукавам из морозостойкой резины или полиуретана: они устойчивы к трещинам при -40°C и меньше подвержены истиранию о рычаги. Обязательна проверка максимального рабочего давления (не ниже 8 бар) и наличия металлических фланцев с защитой от перекоса.

Параметр	Передняя подвеска	Задняя подвеска
Типоразмер	5" или 6" (диаметр)	6" или 7" (диаметр)
Рабочий ход	100-120 мм	120-150 мм
Крепление штока	M18×1.5	M18×1.5 или пластина

Подбор компрессора и ресивера: параметры и требования

Производительность компрессора измеряется в литрах в минуту (л/мин) и напрямую влияет на скорость подъема кузова. Для Приоры минимально допустимый показатель – 70-80 л/мин при давлении 8-10 атмосфер. Слабые компрессоры (40-50 л/мин) будут работать на износ, медленно поднимая автомобиль, особенно с пассажирами или грузом. Оптимальный диапазон – 90-150 л/мин для комфортной эксплуатации.

Объем ресивера определяет запас сжатого воздуха для оперативной регулировки клиренса без частого включения компрессора. Минимальный объем – 2-3 литра, но практичнее использовать баллоны на 5-8 литров. Это снижает нагрузку на компрессор при частых корректировках подвески. Материал – сталь или алюминий, с обязательным тестом на давление (рабочее – 10-12 атм, испытательное – 16-18 атм).

Ключевые параметры и требования

При выборе комплектующих учитывайте:

Рабочее давление: компрессор должен стабильно выдавать не менее 8-10 атм для работы с пневмоэлементами.
Цикл работы: показатель Duty Cycle (процент времени работы от общего цикла). Для регулярной эксплуатации требуется не ниже 50-60%.
Защита от перегрева: обязательна термозащита с автоотключением при критической температуре.
Соединения: резьбовые порты ресивера должны соответствовать диаметру магистралей (обычно 1/4" или 3/8").
Безопасность: ресивер оснащается предохранительным клапаном и дренажем для конденсата.

Типичные конфигурации комплектов:

Производительность компрессора (л/мин)	Объем ресивера (л)	Применимость для Приоры
70-90	2-3	Минимально допустимо (медленный подъем)
90-120	5-6	Оптимально (баланс цена/производительность)
120+	7-10	Комфортная эксплуатация (быстрый отклик)

Для двухконтурных систем (независимое управление осями) обязателен ресивер с двумя выходами или установка двух баллонов. Подключение через тройник не обеспечивает автономности контуров. Используйте влагоотделитель между компрессором и ресивером – конденсат разрушает пневмомагистрали и уплотнители.

Расчет размера пневмоподушек под стандартные арки

Определение габаритов пневматических элементов – критический этап для сохранения заводных параметров колесных арок и предотвращения контакта с кузовом. Основная задача – подобрать диаметр и высоту подушки, соответствующие геометрии штатных стоек и свободному пространству внутри колесного диска.

Необходимо замерить три ключевых параметра: расстояние от центра ступицы до арки при максимальном ходе подвески вверх (A), клиренс под крылом при полном сжатии пружины (B), и диаметр свободной зоны внутри колесного диска (C). Полученные значения сверяются с техническими картами производителей подушек.

Порядок расчетов

Для Приоры со стандартными дисками R14/R15 рекомендуются двухсекционные подушки с такими характеристиками:

Высота в сжатом состоянии: ≤ 120 мм (с запасом 15% от параметра B)
Максимальный ход: ≥ 70 мм (на 10-15% больше значения A)
Внешний диаметр: ≤ 180 мм (учитывая зазор 5-7 мм к параметру C)

Пример типовых размеров для моделей Universal Air или Airlift:

Параметр	Передняя ось	Задняя ось
Диаметр	165-175 мм	155-165 мм
Ход штока	75-85 мм	80-90 мм
Высота (сжатая)	105-115 мм	95-105 мм

Важно! При установке на заднюю ось учитывайте:

Ограничение по ширине – пружины амортизаторов сужают монтажную зону
Необходимость смещения топливных магистралей при диаметре подушки >160 мм
Обязательную проверку зазора между подушкой и тормозным суппортом в крайних положениях

Подготовка колесных арок к установке пневмобаллонов

Тщательно очистите внутренние поверхности арок от грязи, масляных пятен и рыхлой ржавчины с помощью щетки по металлу и обезжиривателя. Особое внимание уделите зонам крепления верхних опор амортизаторов и местам будущей установки кронштейнов – эти участки должны быть идеально чистыми.

Проведите визуальный осмотр металла на предмет сквозной коррозии и трещин. Все проблемные зоны необходимо заварить или усилить металлическими накладками, так как пневмоподвеска создает повышенные нагрузки на кузов. Дополнительно обработайте арки антикоррозийным составом даже при отсутствии видимых повреждений.

Ключевые этапы модификации арок

Демонтаж заводских элементов: снимите колеса, стандартные амортизаторы, пружины и отбойники. Отсоедините тормозные шланги от креплений на арках для обеспечения свободного доступа.
Разметка точек крепления:
- Приложите монтажную пластину пневмобаллона к верхней части арки
- Отметьте центры отверстий под крепеж маркером через технологические пазы пластины
- Проконтролируйте соосность будущих отверстий на обеих арках

Сверловка и укрепление:

Диаметр сверла	8-10 мм (соответствует резьбе штатных болтов)
Дополнительная защита	Установите металлические втулки в отверстия для предотвращения деформации тонкого металла

Формирование технологических вырезов: в нижней части арки болгаркой сделайте П-образный вырез размером 25х40 мм для свободного хода воздушных магистралей. Обязательно загните края выреза наружу и обработайте антикорром.

Важно! На этапе подготовки проверьте зазор между аркой и шиной при максимальном ходе подвески – после установки баллонов он должен составлять минимум 15-20 мм в сжатом состоянии. При необходимости выполните раскатку арок гидравлическим инструментом.

Демонтаж штатных пружин задней подвески

Установите автомобиль на подъемник или смотровую яму, обеспечив жесткую фиксацию колес противооткатными башмаками. Снимите задние колеса, предварительно ослабив болты крепления на весу, а затем окончательно выкрутите их после поддомкрачивания.

Отключите амортизаторы от кузова: выкрутите верхнюю гайку крепления через технологическое отверстие в багажнике (требуется снять обшивку). Отсоедините датчики ABS и тормозные шланги от кронштейнов на стойках, избегая их натяжения.

Извлечение пружин

Подоприте задний рычаг домкратом для снятия нагрузки с подвески.
Снимите гайку крепления нижнего болта амортизатора к рычагу, используя головку на 19 мм и ударный гайковерт.
Медленно опустите домкрат под рычагом, позволяя подвеске "просесть" – пружина разожмется.
Извлеките пружину вместе с резиновыми чашками, контролируя положение рычага монтировкой.

Важно: При демонтаже обязательно отцентрируйте шток амортизатора перед снятием гайки. Проверьте состояние сайлент-блоков рычагов и пыльников амортизаторов – доступ к ним упрощается после снятия пружин.

Особенности снятия передних пружин на Приоре

Снятие передних пружин требует строгого соблюдения техники безопасности из-за высокого давления сжатой пружины. Обязательно используйте специальные стяжки для пружин подвески – попытки демонтажа без них приведут к травмам и повреждению узлов автомобиля. Подготовьте домкрат, страховочные подставки, набор гаечных ключей и торцевых головок.

Перед началом работ разгрузите подвеску, установив автомобиль на ровную площадку и сняв колесо. Ослабьте, но не откручивайте полностью гайку стойки амортизатора в подкапотном пространстве. Отсоедините тормозной суппорт и подвесьте его к кузову проволокой, чтобы не повредить тормозной шланг – это исключит его растяжение или перекручивание.

Ключевые этапы демонтажа

Фиксация и разгрузка пружины:

Установите минимум 2 стяжки на витки пружины с равномерным шагом, последовательно сжимая её до полного ослабления.
Отсоедините шаровую опору от рычага подвески, используя съёмник. Избегайте ударов молотком по шпильке опоры.
Снимите гайку крепления стабилизатора поперечной устойчивости к стойке (при наличии).

Извлечение узла:

Опустите поворотный кулак вниз, аккуратно выводя амортизаторную стойку из посадочного места. Контролируйте положение тормозного шланга и датчика ABS.
Извлеките пружину вместе с опорным подшипником и чашками. Не снимайте стяжки до полного вывода пружины из стойки.
Осмотрите демпфирующие прокладки и буфер сжатия – при износе замените их.

Важные нюансы:

Элемент	Риск при демонтаже	Мера предосторожности
Стяжки пружин	Срыв резьбы или соскальзывание	Параллельное затягивание, проверка надёжности фиксации
Трубки ABS/тормозов	Обрыв или перегиб	Фиксация подвесом без натяжения
Гайка стойки	Срыв граней	Обработка проникающей смазкой перед откручиванием

После установки новой пружины затягивайте все крепления с рекомендованным моментом только под нагрузкой (автомобиль на колёсах). Пренебрежение этим правилом вызовет ускоренный извор опорного подшипника и деформацию резиновых элементов.

Установка нижних пластин для воздушных баллонов

Подготовьте штатные места крепления задних пружин: демонтируйте старые амортизаторы, отключите тормозные шланги от штанг и снимите пружины. Тщательно зачистите площадку кузова от грязи и ржавчины металлической щёткой, обезжирьте поверхность для обеспечения плотного прилегания пластин.

Совместите монтажные отверстия нижней пластины с крепёжными точками кузова. Убедитесь, что воздушный штуцер пластины направлен в сторону будущей магистрали (обычно назад или вбок). Проложите штатные резиновые прокладки между пластиной и кузовом для снижения вибраций.

Ключевые этапы монтажа

Фиксация пластин: установите болты М12 через отверстия в пластине и кузове, затягивая их крест-накрест динамометрическим ключом (момент 85-95 Нм).
Проверка соосности: убедитесь, что центральное отверстие пластины расположено строго под посадочным гнездом верхнего кронштейна баллона.
Монтаж баллонов: вставьте воздушные баллоны в нижние пластины, совмещая направляющие выступы с пазами. Проверьте отсутствие перекосов.

Важно: перед установкой колес проверьте зазор между баллоном и элементами подвески (не менее 15 мм). При выявлении контакта потребуется коррекция положения пластин с помощью регулировочных шайб.

Монтаж верхних посадочных чашек пневмоподушек

Подготовьте верхние чашки перед установкой: очистите от загрязнений, обработайте торцы антикоррозийным составом. Убедитесь в отсутствии заусенцев и деформаций на металлической поверхности.

Наденьте резиновый демпфер на шток пневмоподушки и смажьте его силиконовой смазкой. Совместите отверстия в чашке с крепежными шпильками кузова, обеспечив плотное прилегание к монтажной площадке.

Ключевые этапы фиксации

Установите чашку строго перпендикулярно оси амортизатора
Наденьте штатные шайбы и гроверы на шпильки
Затяните гайки крест-накрест с моментом 25-30 Н∙м

Контрольные операции после монтажа:

Проверьте отсутствие перекосов чашки относительно кузова
Убедитесь в свободном ходе штока пневмоэлемента
Проконтролируйте зазор между чашкой и кузовом (допуск ≤ 0.5 мм)

Тип крепежа	Диаметр резьбы	Рекомендуемый момент
Шпилька кузова	М10×1.25	25-30 Н∙м
Центрирующий болт	М8	15-20 Н∙м

Фиксация баллонов: защита от смещения и перекоса

Надёжная фиксация пневматических баллонов на задней балке Приоры критически важна для безопасной эксплуатации подвески и предотвращения повреждений элементов системы. Неправильно закреплённые баллоны могут сместиться при движении или наезде на препятствие, что приведёт к перетиранию магистралей, разгерметизации и потере управляемости.

Для крепления баллонов к штатным посадочным площадкам амортизаторов используются специальные переходные пластины (кронштейны), поставляемые в комплекте с пневмоподвеской. Эти пластины должны плотно прилегать к балке, исключая люфт, а болты крепления – быть затянуты с моментом, указанным производителем комплекта.

Ключевые методы фиксации

Дополнительно к штатному монтажу применяют:

Стяжные хомуты: Два-три металлических хомута большого диаметра, плотно охватывающие баллон и его посадочное место на пластине. Это основной способ предотвратить осевое смещение и проворот.
Противоскользящие прокладки: Резиновые или полиуретановые пластины, устанавливаемые между баллоном и металлическими поверхностями кронштейна/балки для увеличения трения и снижения вибраций.
Дополнительные кронштейны-упоры: Самодельные или готовые металлические уголки/пластины, приваренные или прикрученные к балке. Они служат физическим ограничителем, упираясь в нижнюю часть баллона и не давая ему смещаться вниз или вбок.

Особое внимание уделите ориентации баллона: его шток должен находиться строго по центру посадочного отверстия в кузове для амортизатора. Перекос даже на несколько градусов создаст нагрузку на шток, поршневую группу и ускорит износ.

Прокладка воздушных магистралей: выбор трассы

Основная задача – проложить магистрали так, чтобы полностью исключить риск перетирания, перегибов, контакта с подвижными частями шасси или горячими элементами выхлопной системы. Трасса должна обеспечивать свободный доступ для возможного ремонта или диагностики. Обязательно учитывайте длину рукавов: слишком длинные увеличивают объем системы и время реакции подвески, слишком короткие создают натяжение.

Ключевые зоны для прокладки: вдоль штатных жгутов проводки по днищу или лонжеронам, внутри салона под обшивкой порогов, через технологические отверстия в кузове с обязательной защитой резиновыми или пластиковыми втулками. Категорически избегайте мест вблизи вращающихся приводов, тормозных магистралей без фиксации и участков с риском попадания грязи/камней.

Этапы и правила монтажа

Разметка трассы: Проведите нитью или гибким проводом по предполагаемому пути от компрессора до каждого пневмоэлемента, проверьте зазоры на всех ходах подвески ручным поддомкрачиванием.
Защита магистралей:
- Используйте гофру или спираль-обмотку на открытых участках днища.
- В салоне применяйте пластиковые хомуты с мягкими прокладками.
Крепление: Фиксируйте трубки каждые 25-30 см пластиковыми хомутами. В зонах вибрации (моторный щит, подрамник) добавляйте демпфирующие кольца из пористой резины.

Зона риска	Метод защиты
Колёсные арки	Прокладка за брызговиками, термоусадка на стыках
Рядом с глушителем	Экранирование алюминиевым скотчем + 15 см минимальный отступ
Стыки кузова	Резиновые втулки + герметик для устранения заусенцев

Монтаж компрессора в багажнике: крепление и виброизоляция

Надежное крепление компрессора и эффективная борьба с вибрациями – ключевые задачи при его установке в багажнике. Компрессор генерирует ощутимые вибрации во время работы, которые, если их не гасить, будут передаваться на кузов, вызывая неприятный гул в салоне и потенциально повреждая как сам компрессор, так и элементы подвески или кузова из-за усталости металла.

Для монтажа необходимо изготовить или подобрать жесткую монтажную платформу (пластина металла толщиной 3-5 мм). Размеры платформы должны позволять разместить компрессор и оставить зазор минимум 2-3 см по периметру для циркуляции воздуха. Платформа крепится к полу багажника через мощные виброизоляционные опоры.

Этапы установки и виброгашения

1. Подготовка места и платформы:

Выберите место в багажнике, обеспечивающее легкий доступ для обслуживания (замена фильтра, осмотр), вдали от подвижных частей (запаска, механизмы спинок сидений) и источников тепла.
Тщательно обезжирьте участок пола багажника, где будет крепиться платформа.
На платформе разметьте и просверлите отверстия под крепление виброопор компрессора и под крепление самой платформы к кузову. Отверстия под крепеж платформы к кузову должны быть с запасом (овальные или большие по диаметру) для последующей точной регулировки положения.

2. Крепление компрессора к платформе через виброопоры:

Используйте специализированные резиновые виброопоры (часто идут в комплекте с компрессором или продаются отдельно). Обычные болты с шайбами без виброизоляции недопустимы!
Установите виброопоры в штатные отверстия на корпусе компрессора.
Притяните компрессор с опорами к монтажной платформе болтами (обычно М8). Убедитесь, что компрессор надежно зафиксирован, но резина опор не деформирована чрезмерно.
Между корпусом компрессора и платформой обязательно должен оставаться воздушный зазор (5-10 мм) для охлаждения и предотвращения передачи вибрации через прямой контакт.

3. Крепление платформы с компрессором к кузову через виброизоляторы:

Используйте мощные виброизоляционные опоры или подушки (например, типа МБС) для крепления платформы к полу багажника. Эти опоры должны быть рассчитаны на вес компрессора + платформы и гасить низкочастотные вибрации.
Разметьте и аккуратно просверлите отверстия в полу багажника. Обязательно обработайте кромки отверстий антикором!
Установите опоры в отверстия платформы и кузова. Затяните крепеж (обычно болты М8 или М10 с широкими шайбами) с усилием, достаточным для фиксации, но не сминающим резину опор.
Нанесите герметик (типа "жидкая резина" или анкерующий) на места контакта опор с кузовом и платформой для дополнительной герметизации и виброгашения.

4. Дополнительные меры и электрика:

Убедитесь, что воздухозаборный фильтр компрессора имеет свободный доступ к относительно чистому и холодному воздуху (можно вывести заборник в полость крыла или багажника, избегая зоны выхлопа).
Прокладку силовых кабелей питания (от аккумулятора через реле и предохранитель) и управляющих проводов выполняйте отдельно от платформы с компрессором, чтобы вибрации не передавались на проводку. Фиксируйте провода пластиковыми хомутами к неподвижным элементам кузова.
После монтажа запустите компрессор и проверьте уровень вибраций платформы и кузова рукой. Сильной вибрации быть не должно, только легкая дрожь.

Установка ресивера: способы размещения в салоне

Ресивер – ключевой элемент пневмосистемы, требующий продуманного размещения для сохранения полезного пространства и минимизации шума. Его объем напрямую влияет на скорость подъема/опускания авто, поэтому выбор места балансирует между удобством и производительностью.

Основные критерии выбора локации – защищенность от механических повреждений, вибраций, температурных перепадов и легкая доступность для обслуживания. Обязательно предусмотрите дренажные отводы для конденсата в нижней части бака.

Варианты установки ресивера

Багажник:
- На боковой стенке или под полкой – экономит место, но требует надежного крепежа
- В нише запасного колеса – оптимально при отсутствии "запаски"
Под сиденьями:
- Под передними креслами – компактно, но ограничено по объему
- Под задним диваном – позволяет установить длинные баки
Салон:
- За панелью приборов – сложный монтаж, подходит для малых ресиверов
- В ножном пространстве задних пассажиров – требует защиты кожухом

Критически важно исключить контакт ресивера с подвижными элементами сидений и проводкой. Для шумоизоляции используйте демпфирующие прокладки из пористой резины. При размещении в салоне обязательна установка обратных клапанов между компрессором и ресивером – это предотвратит утечки воздуха при отключении системы.

Врезание клапанов Sandy Valve: схема распределения

Монтаж клапанов Sandy Valve требует точного позиционирования для корректной работы пневмоконтуров всех осей. Основная задача – обеспечить равномерное и быстрое распределение воздуха между ресиверами и пневмобаллонами при подъеме/опускании кузова. Каждый клапан отвечает за отдельный контур, минимизируя задержки при изменении давления.

Классическая схема для 4-контурной системы (перед + зад) предполагает установку блока Sandy Valve вблизи ресиверов, обычно в багажнике или под днищем. Физическое расположение клапанов внутри блока строго регламентировано: два верхних порта (часто обозначены "F" или "1/2") управляют передней осью, два нижних ("R" или "3/4") – задней. Направление потоков воздуха маркируется стрелками на корпусе.

Ключевые этапы интеграции

Подключение выполняется по жестким воздушным магистралям:

Входы клапанов (IN): Соединяются через тройники с магистралью от компрессора и ресиверов.
Выходы к баллонам (OUT): Разводятся отдельными линиями к каждому пневмоэлементу согласно схеме: перед левый → клапан 1, перед правый → клапан 2, зад левый → клапан 3, зад правый → клапан 4.
Дренажные выходы (EXH): Объединяются в общую сливную магистраль, выводящую стравливаемый воздух за пределы кузова (обязательна установка влагоотделителя).

Важно: Все соединения герметизируются тефлоновой нитью или анаэробным герметиком. Сечение магистралей от клапанов к баллонам должно быть одинаковым для синхронности работы (рекомендуется 6 мм). Электропроводка подключается строго по распиновке контроллера подвески.

Порт клапана	Назначение	Целевой баллон
1 (F1)	Передняя ось, левый	Левый передний
2 (F2)	Передняя ось, правый	Правый передний
3 (R1)	Задняя ось, левый	Левый задний
4 (R2)	Задняя ось, правый	Правый задний

Подключение блока управления пневмоподвеской

Перед подключением убедитесь, что блок управления (БУ) надежно закреплен в выбранном сухом и защищенном от влаги месте, например, в багажнике или салоне. Подготовьте необходимые провода соответствующего сечения (обычно указано в инструкции к комплекту), клеммы, термоусадочные трубки или изоленту, а также инструмент для зачистки проводов и обжима клемм.

Найдите удобное место для ввода жгута проводов от пневмобаллонов, компрессора и датчиков уровня (если есть) в салон/багажник к месту установки БУ. Часто используют штатные отверстия в моторном щите или задней перегородке багажника, используя резиновые уплотнители или гофру для защиты проводов от перетирания.

Основные шаги подключения

Ключевые соединения блока управления:

Питание:
- Плюс (+12V): Подключите толстый красный провод (основное питание БУ и компрессора) непосредственно к плюсовой клемме аккумулятора через предохранитель номиналом, указанным производителем БУ (обычно 30-60А). Обязательно установите предохранитель как можно ближе к клемме АКБ.
- Управляющий плюс (ACC): Подключите тонкий красный или оранжевый провод (включение системы при зажигании) к цепи, которая запитана только при включенном зажигании (ACC или IGN). Можно использовать колодку замка зажигания или предохранитель прикуривателя/магнитолы (через адаптер-прищепку).
- Масса (GND): Подключите черный провод к надежной точке кузова ("массе") вблизи БУ. Зачистите краску до металла и обеспечьте хороший контакт.
Компрессор: Подключите два толстых провода (часто синий и желтый, или как указано в мануале) от БУ к соответствующим клеммам компрессора. Полярность обычно не критична для работы самого компрессора, но лучше соблюдать маркировку.
Пневмобаллоны: Подключите шланги или электрические клапаны управления баллонами (V1, V2, V3, V4) к соответствующим выходам на БУ. Четко соблюдайте маркировку (Перед Левый, Перед Правый, Зад Левый, Зад Правый).
Датчики уровня (если установлены): Подключите разъемы от датчиков уровня (установленных на рычагах подвески) к соответствующим входам БУ (часто обозначены как H1, H2, H3, H4). Следите за правильной ориентацией разъема.
Пульт управления: Подключите разъем кабеля от пульта управления водителя к соответствующему разъему на БУ.

Назначение основных проводов (типовое):

Цвет провода	Назначение	Куда подключать
Красный (толстый)	Основное питание +12V	Через предохранитель к клемме "+" АКБ
Красный/Оранжевый (тонкий)	Управляющее +12V (ACC/Ignition)	Цепь, активная при включенном зажигании
Черный	Масса (GND)	Кузов автомобиля (надежная "земля")
Синий / Желтый (толстые)	Управление компрессором	К клеммам компрессора
Разноцветные (тонкие)	Клапана пневмобаллонов (V1-V4)	К соленоидным клапанам баллонов
Разноцветные (витая пара)	Датчики уровня (H1-H4)	К соответствующим датчикам на подвеске
Многожильный шлейф	Пульт управления	К разъему пульта в салоне

Внимание! Установка предохранителя нужного номинала в плюсовой провод непосредственно у клеммы аккумулятора - критически важный шаг для предотвращения пожара в случае короткого замыкания. Никогда не пренебрегайте этим! После подключения всех проводов, аккуратно уложите жгуты, зафиксируйте стяжками, избегая натяжения и контакта с подвижными частями или острыми кромками.

После завершения всех подключений и проверки правильности монтажа можно подать питание на систему (включить зажигание) и приступить к первичной проверке работы компрессора, клапанов и пульта, а затем к процедуре калибровки датчиков уровня в соответствии с инструкцией к вашему блоку управления.

Установка датчиков уровня кузова: монтаж и калибровка

Определите оптимальные точки крепления датчиков на рычагах задней подвески. Идеальное место – на нижней поверхности рычага, максимально параллельно земле при средней нагрузке автомобиля, в зоне, исключающей контакт с другими элементами при полном ходе подвески. Крепление должно быть жестким, используйте надежные кронштейны (обычно идут в комплекте) и саморезы или болты с гайками, предварительно обработав точки крепежа антикором.

Проложите жгуты проводов от каждого датчика к блоку управления пневмоподвеской. Трассу выбирайте вдали от подвижных частей, выхлопной системы и источников тепла. Фиксируйте провода пластиковыми хомутами к штатной проводке или кузовным элементам. Заведите провода в салон через технологические отверстия в полу багажника или задних крыльях, используя резиновые уплотнители для защиты от влаги и перетирания. Надежно подключите разъемы датчиков к соответствующим входам блока управления согласно инструкции.

Калибровка датчиков уровня

После физической установки и подключения датчиков требуется их программная калибровка для точного соответствия реальной высоте кузова. Процедура выполняется через меню блока управления (БУ) пневмоподвески.

Подготовка: Установите автомобиль на ровную горизонтальную площадку. Убедитесь, что давление в шинах соответствует норме.
Запись нулевой точки (RC): Войдите в меню калибровки БУ. Выберите опцию "Калибровка датчиков" или аналогичную. Следуя подсказкам на дисплее (или через мобильное приложение), установите кузов в желаемое "нулевое" (рабочее) положение, обычно соответствующее средней нагрузке. Подтвердите это положение как "Референс" (Reference Height или RC).
Запись крайних положений (Min/Max):
- Поднимите кузов на максимально допустимую высоту (используя кнопки управления пневмоподвеской). Зафиксируйте это положение в БУ как "Максимум" (Max Height).
- Опустите кузов на минимально допустимую высоту. Зафиксируйте это положение в БУ как "Минимум" (Min Height).
Проверка и сохранение: Блок управления автоматически рассчитает и сохранит кривую характеристик датчиков на основе заданных точек. Выйдите из меню калибровки.

Контроль точности: После калибровки обязательно проверьте работу системы. Переведите подвеску из минимального в максимальное положение и обратно, наблюдая за показаниями высоты на дисплее/в приложении. Убедитесь, что значения соответствуют реальной высоте кузова, измеренной, например, от центра колеса до арки. Допустимы небольшие отклонения (1-3 мм), значительная разница требует повторной калибровки.

Точка калибровки	Назначение	Действие	Контрольный параметр
RC (Reference Height)	Базовая (рабочая) высота кузова	Установить желаемую высоту при средней нагрузке и сохранить	Значение высоты на дисплее БУ
Min Height	Минимальная допустимая высота	Опустить кузов до минимума и сохранить	Значение высоты на дисплее БУ
Max Height	Максимальная допустимая высота	Поднять кузов до максимума и сохранить	Значение высоты на дисплее БУ

Важно: Калибровку следует проводить только после полной сборки системы и проверки ее герметичности. Убедитесь, что рычаги подвески, на которых установлены датчики, строго параллельны друг другу на выбранной рабочей высоте (RC) – это критично для точности показаний левого и правого датчиков. Перед окончательной эксплуатацией совершите тестовую поездку, чтобы система адаптировалась.

Подключение пневмосистемы к бортовой электросети

Основным источником питания для компрессора служит аккумуляторная батарея автомобиля. Прямое подключение силового кабеля к клемме АКБ через предохранитель номиналом 30-40А – обязательное условие безопасной эксплуатации. Сечение кабеля должно составлять минимум 4-6 мм² для предотвращения перегрева под нагрузкой.

Управляющие цепи (реле, контроллер, датчики давления) запитываются через штатный монтажный блок предохранителей. Для этого используется цепь с напряжением +12В, активируемая при включении зажигания (например, разъем магнитолы или цепи прикуривателя). Обязательна установка отдельного предохранителя на 5-10А в разрыв управляющего плюсового провода.

Ключевые элементы подключения

Схема включает следующие обязательные компоненты:

Главное реле – коммутирует питание компрессора, управляется сигналом от контроллера.
Контроллер пневмоподвески – получает данные с датчиков уровня, управляет реле и клапанами пневмобаллонов.
Датчики давления – подключаются к контроллеру аналоговыми сигнальными проводами.
Предохранители – дублированная защита силовой и управляющей линий.

При прокладке проводов избегайте мест с высокой температурой (выпускной тракт, двигатель) и подвижными элементами (рулевая рейка, тяги). Фиксируйте кабельные жгуты пластиковыми хомутами через каждые 20-30 см, используйте гофротрубку в зонах риска. Обязательное требование – надежная изоляция всех соединений термоусадкой и защита клемм от окисления.

Правильная коммутация фаз:

Элемент	Тип подключения	Сечение кабеля
Компрессор	Прямое к АКБ	4-6 мм²
Контроллер	Через зажигание	1,5-2,5 мм²
Электромагнитные клапаны	Через реле контроллера	1,5-2,5 мм²

После монтажа проверьте отсутствие короткого замыкания мультиметром, убедитесь в срабатывании предохранителей при КЗ. Первый запуск системы выполняйте при выключенном двигателе, контролируя потребляемый ток компрессора (пиковая нагрузка не должна превышать 25-30А для стандартных моделей).

Протяжка воздушных трубок через салон: герметизация

Качественная герметизация точек прохода трубок через кузов – обязательное условие для защиты салона от влаги, пыли и выхлопных газов. Любое отверстие, даже минимальное, со временем станет источникником коррозии и посторонних запахов. Особое внимание уделите зонам возле лонжеронов, порогов и технологических заглушек – здесь риск появления течей максимален.

При сверлении новых отверстий под трубки используйте ступенчатое сверло для получения ровного края без заусенцев. Диаметр отверстия должен на 2-3 мм превышать внешний диаметр трубки с учетом толщины герметизирующего материала. Обязательно обработайте металл по кромке антикором перед монтажом – это предотвратит очаги ржавчины в будущем.

Технология герметизации проходов

Для надежной изоляции применяйте двухкомпонентные решения:

Резиновые втулки-сальники – подберите диаметр втулки так, чтобы она плотно обжимала трубку при установке в отверстие. Дополнительно промажьте стык втулки с кузовом термостойким герметиком (например, на силиконовой основе).
Термоусадочные трубки с клеевым слоем – наденьте на воздушную магистраль перед протяжкой, после монтажа прогрейте феном до полной усадки и активации клея. Образует монолитное соединение с трубкой и кузовом.

Избегайте дешевых герметиков на битумной основе – они теряют эластичность при перепадах температур. После монтажа обязательна проверка: закройте двери/окна, подайте в систему давление 8-10 бар и обработайте все стыки мыльным раствором. Пузырение укажет на негерметичные участки.

Монтаж пульта управления в салоне Приоры

Определите оптимальное место для установки пульта в салоне, учитывая удобство доступа водителя и минимальное вмешательство в штатную проводку. Чаще всего выбирают зону возле рычага КПП, в нише под магнитолой или на центральной консоли. Убедитесь, что выбранная позиция не мешает переключению передач и не перекрывает важные элементы управления.

Снимите облицовочные панели в выбранной области для доступа к монтажному пространству. Подготовьте отверстия под кнопки пульта с помощью дрели и коронки соответствующего диаметра, предварительно разметив точки установки. Зачистите края отверстий от заусенцев и убедитесь в плотном прилегании корпуса устройства.

Подключение электрической части

Проложите жгут проводов от пульта к блоку компрессоров через технологические отверстия в моторном щите, избегая острых кромок и подвижных элементов. Для подключения используйте схему:

Силовой "+" – к аккумулятору через предохранитель (15-20А)
Силовой "-" – к кузову в точках штатного масса
Управляющие провода – к соответствующим реле пневмосистемы согласно инструкции производителя
Подсветку подключите к цепи габаритных огней

Цвет провода	Назначение	Точка подключения
Красный	Питание +12В	Аккумулятор (через предохранитель)
Чёрный	Масса	Кузов (болт возле рулевой колонки)
Синий	Компрессор 1	Реле №1 (контакт 85)
Жёлтый	Компрессор 2	Реле №2 (контакт 85)
Зелёный	Подсветка	Провод габаритов (панель приборов)

После соединения проводов тщательно изолируйте скрутки термоусадкой или изолентой. Проверьте отсутствие перепутывания контактов на разъёмах реле перед подачей напряжения. Фиксируйте жгут пластиковыми стяжками через каждые 15-20 см, исключая провисание и контакт с горячими поверхностями.

Установите корпус пульта в подготовленное посадочное место, закрепив его штатными фиксаторами или монтажными скобами. Соберите снятые панели салона, убедившись в отсутствии зазоров и деформаций. Выполните тестовый запуск системы в последовательности:

Включите зажигание без запуска двигателя
Проверьте подсветку кнопок
Активируйте поочерёдно каналы подъёма/опускания
Прослушайте срабатывание реле и работу компрессоров

Интеграция с предохранительной системой автомобиля

При установке пневмоподвески критически важно обеспечить её безопасное взаимодействие с заводскими системами автомобиля. Неправильная интеграция может нарушить работу ABS, ESP и датчиков уровня кузова, что создаст аварийные ситуации. Необходимо исключить физические помехи пневмомагистралям и компрессору при работе рулевых механизмов, тормозных трубок или элементов топливной системы.

Особое внимание уделяется подключению к бортовой электросети: пневмосистема потребляет значительный ток (до 30А). Обязательна установка отдельного реле и предохранителя рядом с АКБ, а проводка должна быть проложена в гофре вдали от подвижных деталей. Запрещено запитывать компрессор от цепей, связанных с системами безопасности (тормоза, подушки, датчики удара).

Ключевые требования к подключениям

Датчики уровня кузова: Штатные сенсоры отключаются, их разъёмы изолируются. Установка альтернативных датчиков пневмоподвески не должна влиять на CAN-шину.
ABS/ESP: Пневмобаллоны и кронштейны не могут контактировать с проводкой датчиков колес. Минимальный зазор – 15 мм.
Аварийные режимы: Обязателен клапан аварийного сброса давления (4-5 бар) и механическая блокировка высоты при разгерметизации.

Система автомобиля	Риск при ошибке интеграции	Мера защиты
Тормозные магистрали	Перетирание трубок, утечка тормозной жидкости	Фиксация хомутов через каждые 20 см
Электропроводка	Короткое замыкание, отказ систем	Дублирующий предохранитель, влагозащищённые разъёмы
Рулевое управление	Зацепление пневмошлангов при повороте	Проверка хода руля на подъёмнике

После монтажа выполните диагностику ошибок через OBD-разъём. Проверьте реакцию ESP при резком торможении на разных уровнях клиренса. Убедитесь, что срабатывание штатных подушек безопасности не повредит пневмоэлементы – между ними должен сохраняться технологический зазор согласно сервисной документации производителя подвески.

Настройка давления в ресивере: оптимальные значения

Оптимальное давление в ресивере пневмоподвески Приоры определяется требуемой жесткостью системы и запасом воздуха для оперативной регулировки клиренса. Недостаточное давление приведет к медленному подъему кузова и риску "пробоя" подвески, а чрезмерное – к избыточной нагрузке на компрессор и ускоренному износу пневмоэлементов.

Рекомендуемый диапазон рабочего давления составляет 8-12 атмосфер (bar) для большинства стандартных систем. Точное значение подбирается экспериментально с учетом веса автомобиля, жесткости пневмоподушек и индивидуальных предпочтений водителя к комфорту/управляемости.

Ключевые параметры настройки

Для корректной калибровки учитывайте:

Минимальный порог срабатывания компрессора: 6-8 bar (обеспечивает быстрый отклик при опускании авто после стоянки).
Максимальный порог отключения компрессора: 10-12 bar (защита от перегрузки, достаточный запас для подъема).
Давление в ресивере при парковке: 7-9 bar (гарантирует стартовый подъем без задержек).

Примеры настроек для разных условий:

Режим эксплуатации	Давление (bar)	Эффект
Город, комфорт	8-9	Мягкая работа, плавные регулировки
Агрессивная езда	10-12	Жесткая подвеска, мгновенный отклик
Загрузка багажника	11-12	Компенсация просадки задней оси

Важно! Проверяйте герметичность контуров после настройки давления. Контролируйте показания манометра при изменении нагрузки и корректируйте пороги срабатывания реле давления при необходимости. Использование значений вне диапазона 6-14 bar требует установки усиленных компонентов.

Тест-драйв: проверка герметичности соединений

После завершения монтажа запустите двигатель и активируйте компрессор пневмоподвески. Установите минимальный и максимальный клиренс через блок управления, фиксируя время наполнения баллонов. Каждое положение удерживайте 5-7 минут, контролируя стабильность давления на манометре – стрелка не должна самопроизвольно опускаться.

Проведите визуальный осмотр всех соединений: штуцеров, пневмолиний, ниппелей ресивера и компрессора. Используйте мыльный раствор, нанося кистью на стыки – появление пузырьков укажет на утечку. Особое внимание уделите зонам контакта магистралей с кузовными элементами, где возможен перетир при вибрациях.

Порядок действий при выявлении проблем

Затяните ключом фитинги с утечками, соблюдая момент 15-20 Н∙м.
Замените поврежденные уплотнительные кольца и подрежьте неровные торцы трубок.
Проверьте герметичность резьбовых соединений гидроблока течеискателем.

Симптом	Вероятная причина	Метод устранения
Падение давления при выключенном двигателе	Утечка в ресивере или обратном клапане	Диагностика клапана, проверка сварных швов ресивера
Частый запуск компрессора	Микротрещины в магистралях	Замена участка трубки, установка защитных гофр
Разная скорость подъема осей	Пережатие или засор линий	Продувка воздухом, корректировка трассировки

Обязательно выполните пробную поездку по неровностям на скорости 40-60 км/ч, имитируя повороты и торможения. Прислушивайтесь к шипению воздуха в салоне и багажнике – это признак негерметичности внутренних компонентов. После теста повторно обработайте мыльным раствором все соединения.

Регулировка клиренса: выставление рабочих диапазонов

Основная задача – программно задать границы высоты кузова для каждого режима пневмоподвески. Это предотвратит механические повреждения и обеспечит корректную работу компрессора. Диапазоны выставляются через контроллер управления, где фиксируются минимальные/максимальные положения пневмостоек.

Автомобиль должен находиться на ровной поверхности с нормативным давлением в шинах. Предварительно откалибруйте датчики положения кузова (если установлены), убедитесь в отсутствии утечек воздуха и стабильности давления в ресивере (рекомендуется 8-10 бар).

Последовательность операций

Выполняйте регулировку строго по этапам:

Нижний предел: Спустите воздух из всех подушек до момента касания стабилизаторов/рычагов о ограничители. Фиксируйте это положение как MIN в настройках контроллера.
Верхний предел: Накачайте баллоны до максимума (не выше 8 бар на стойку). После прекращения хода штока зафиксируйте позицию как MAX, исключив перерастяжение манжет.
Рабочие режимы: Для предустановок (Комфорт/Стандарт/Спорт) задайте промежуточные значения клиренса:
- Спорт: 90-100 мм от дороги до порога
- Стандарт: 120-130 мм
- Комфорт/бездорожье: 150-160 мм

Обязательно проверьте сохранение заданных высот после цикла подъема-опускания. При расхождении более 5 мм выполните калибровку датчиков или проверьте герметичность контуров.

Программирование предустановок высоты кузова

Программирование предустановленных положений высоты кузова – ключевой этап настройки пневмоподвески, позволяющий мгновенно переключаться между сохраненными уровнями клиренса одним нажатием кнопки на пульте управления или в мобильном приложении контроллера. Эта функция обеспечивает максимальный комфорт и практичность эксплуатации автомобиля в разных дорожных условиях.

Основная задача – связать конкретные значения давления в пневмобаллонах (или показания датчиков высоты, если они установлены) с выбранными кнопками на пульте управления. Контроллер подвески запоминает эти параметры, обеспечивая точное и повторяемое позиционирование кузова при активации каждой предустановки.

Этапы программирования предустановок

Процесс настройки зависит от модели контроллера, но общий алгоритм следующий:

Подготовка: Установите автомобиль на ровную площадку. Убедитесь, что пневмосистема полностью собрана, герметична, заполнена воздухом и корректно функционирует во всех базовых режимах.
Вход в режим программирования: Активируйте специальный режим обучения предустановкам согласно инструкции к вашему контроллеру. Обычно это делается комбинацией нажатий кнопок на пульте или через меню приложения.
Установка желаемой высоты:
- Используя кнопки ручного управления (UP/DOWN), установите кузов в желаемое положение для первой предустановки (например, "Норма" или "Город").
- Дождитесь полной стабилизации давления и высоты.
Сохранение позиции: Нажмите и удерживайте кнопку на пульте, которую хотите запрограммировать под текущую высоту (часто кнопки P1, P2, P3), пока контроллер не подаст сигнал подтверждения (световой или звуковой).
Повторение для других позиций: Повторите шаги 3 и 4 для всех остальных желаемых предустановок (например, "Трасса" – ниже нормы, "Бездорожье" – выше нормы, "Загрузка" – максимально высоко, "Парковка" или "Show" – максимально низко).
Выход из режима: Завершите процесс программирования согласно инструкции контроллера.

Контрольные точки и допуски:

Положение	Типовая высота (от центра колеса до арки)	Допуск
Парковка/Show	Минимально возможная	± 0-2 мм
Трасса	На 25-40 мм ниже Нормы	± 3 мм
Норма (Город)	Заводской клиренс или комфортная ездовая	± 5 мм
Бездорожье	На 30-50 мм выше Нормы	± 5 мм
Загрузка	Максимально возможная (без вывешивания)	± 5 мм

Важные нюансы:

После программирования обязательно проверьте работу всех предустановок на ровном месте. Убедитесь, что переходы между уровнями происходят плавно, без рывков, и автомобиль стабильно удерживает заданную высоту. Если система использует датчики положения кузова, точность предустановок будет выше, так как контроллер ориентируется на геометрию, а не только на давление в магистралях.

Помните, что давление, необходимое для достижения одного и того же уровня клиренса, может незначительно меняться в зависимости от загрузки автомобиля, температуры воздуха и степени износа пневмоэлементов. Современные контроллеры с датчиками высоты обычно компенсируют эти изменения автоматически.

Доработка арок: предотвращение трения шин

После установки пневмоподвески на Приору критически важно модифицировать колесные арки для исключения контакта шин с кузовом при максимальном опускании или в поворотах. Трение покрышек об арки не только повреждает резину, но и создает риски для безопасности. Без этой доработки эксплуатация автомобиля с пневмосистемой становится невозможной.

Основной метод решения – расширение внутреннего пространства арок и увеличение клиренса в критических точках. Работа требует аккуратности, так как ошибки приведут к ослаблению конструкции или коррозии. Обязательно демонтируйте колеса, защитные подкрылки и тщательно очистите поверхности перед началом работ.

Способы модификации арок

Наиболее эффективные подходы:

Вальцовка металла – прокатка краев арки специальным роликом для создания плавного загиба без разрезов. Увеличивает пространство на 20-30 мм.
Надставка пластика – прогрев строительным феном заводских пластиковых подкрылков с последующей ручной вытяжкой материала.
Частичный подрез – аккуратное удаление выступающих частей металла болгаркой с последующей герметизацией кромок антикором.

Ключевые зоны для доработки:

Передние арки: верхняя точка задней части при повороте колеса
Задние арки: область над колесом при "просадке" подвески
Зоны крепления брызговиков

Материал	Назначение	Важно!
Автогерметик	Обработка срезов	Только для металлических частей
Эпоксидная шпатлевка	Выравнивание поверхностей	Требует грунтовки
Жидкий ЛКП	Защита от коррозии	Наносить в 2 слоя

После завершения работ обязательно проверьте зазоры при полном ходе подвески, имитируя нагрузку. Любое трение – сигнал к дополнительной коррекции. Не забывайте, что установка колес большего диаметра потребует более радикальной расшировки арок.

Эксплуатация зимой: защита от замерзания конденсата

Главная угроза зимой – замерзание конденсата в воздушных магистралях, клапанах и ресиверах. Вода, неизбежно присутствующая в сжатом воздухе, при минусовых температурах образует ледяные пробки, блокирующие работу системы. Это приводит к отказу регулировки клиренса, перегрузке компрессора или разрыву трубок.

Обязательна установка влагомаслоотделителя сразу после компрессора. Выбирайте модели с дренажным клапаном и функцией антиобледенения. Для критически низких температур (-25°C и ниже) используйте дополнительные осушители рефрижераторного типа, монтируемые перед ресивером. Регулярно сливайте конденсат через дренажные клапаны всех ёмкостей.

Дополнительные меры защиты

Термоизоляция магистралей: Оберните нейлоновые трубки вспененным полиэтиленом или термостойким гофрошлангом в зонах открытого пролегания под днищем.
Антифриз для пневмосистем: Добавляйте в воздухозаборник компрессора спецсоставы (например, Liqwin M200). Дозировка – 1 мл на 10 литров объема ресивера раз в 2 недели.
Продувка перед стоянкой: После поездки опустите автомобиль "в ноль", откройте клапаны стравливания для удаления влаги из магистралей.

Элемент системы	Риск обледенения	Метод защиты
Компрессорная головка	Высокий	Предпусковой подогрев + влагомаслоотделитель
Ресивер	Критический	Еженедельный дренаж + термочехол
Соленоидные клапаны	Средний	Монтаж в подкапотном пространстве + антифриз

Избегайте коротких циклов работы компрессора зимой – за один сеанс он должен заполнить минимум 50% ресивера. Это снижает образование конденсата. При длительных стоянках отключайте питание пневмоблока и стравливайте давление из системы через сервисные клапаны.

Диагностика утечек воздуха: методы и материалы

Обнаружение утечек – ключевой этап обслуживания пневмоподвески Приоры, напрямую влияющий на стабильность работы и ресурс компрессора. Даже незначительная потеря давления в контурах приводит к частым включениям нагнетателя, перегрузке ресивера и преждевременному износу уплотнителей.

Проверку герметичности системы рекомендуется выполнять каждые 3-6 месяцев или при явных признаках неисправности: неестественному крену кузова на стоянке, неадекватному отклику на регулировки уровня, постоянному гудению компрессора в статичном положении. Основные зоны риска – места соединений шлангов, клапаны пневмоподушек, резьбовые фитинги и корпус ресивера.

Практические методы поиска утечек

Аудиальный контроль: Заглушите двигатель, поднимите авто на подъемнике или домкратах (сняв нагрузку с подвески). Запустите компрессор до полной накачки системы (обычно 8-12 бар), отключите зажигание. Последовательно прикладывайте ухо к элементам магистрали, фокусируясь на характерном шипящем звуке выходящего воздуха.

Мыльный раствор: Наиболее эффективный бытовой способ. Приготовьте концентрированный раствор воды с хозяйственным мылом или средством для мытья посуды. Нанесите кистью или распылителем на:

Штуцеры соединений пневмобаллонов
Резьбу клапанов ресивера
Трубки в местах контакта с хомутами
Корпус компрессора (в зоне головы цилиндра)
Фитинги магистралей высокого давления

Появление пузырей четко укажет точку разгерметизации. Для труднодоступных мест используйте зеркало на удлинителе.

Диагностика погружением: Применима для демонтированных компонентов (клапанов, участков трубок). Опустите деталь в емкость с водой – поднимающиеся пузырьки воздуха идентифицируют дефект.

Необходимые материалы для ремонта

Для устранения обнаруженных утечек потребуется:

Силиконовая смазка – для обработки уплотнительных колец перед сборкой
Фум-лента или нить-герметик – для резьбовых соединений фитингов
Комплект нейлоновых трубок и обжимных фитингов – при повреждении магистралей
Набор резиновых уплотнителей (размеры под конкретные узлы клапанов)
Запасные хомуты типа "ёжик" – для перетяжки соединений шлангов

Важно использовать специализированные автокомпоненты, устойчивые к маслу и давлению. После ремонта обязательна повторная проверка герметичности мыльным методом в течение 10-15 минут работы системы под нагрузкой.

Решение проблем с неравномерной посадкой кузова

Неравномерная высота кузова после установки пневмоподвески на Приору часто возникает из-за разницы давления в контурах или механических погрешностей монтажа. Первым делом проверьте манометром давление в каждой пневмоподушке на ровной поверхности при одинаковой нагрузке на оси, допустимое отклонение между сторонами – не более 0,1-0,2 бар.

Если разница в давлении отсутствует, но перекос сохраняется, осмотрите геометрию установки: крепления кронштейнов, углы расположения подушек, состояние сайлентблоков и рычагов подвески. Механическое вмешательство (подточка крепежей, добавление шайб) может потребоваться при ошибках позиционирования элементов относительно штатных точек.

Типичные причины и методы устранения

Воздушные утечки: Нанесите мыльный раствор на фитинги и ниппели, затяните соединения или замените поврежденные магистрали
Калибровка датчиков уровня: Переустановите сенсоры строго симметрично, используя шаблон, и выполните программную калибровку через блок управления
Деформация рычагов: Проверьте геометрию подвески на стенде, замените погнутые элементы

Симптом	Диагностика	Решение
Крен в движении	Тест компрессора, замер скорости накачки	Чистка клапанов, замена ресивера
Статический перекос	Замер давления на стоянке	Регулировка пневмолиний, замена подушки

При неэффективности базовых мер обязательно проверьте целостность пневмобаллонов: микротрещины на гофре проявляются лишь под нагрузкой. Для точной диагностики снимите колеса и используйте подъемник, создавая давление в системе при вывешенной подвеске – визуальный контроль выявит вздутия или потерю формы.

Отключите компрессор от питания
Сбросьте давление через клапаны
Демонтируйте колеса и защитные кожухи
Включите систему и поднимите кузов
Фиксируйте изменения формы баллонов

Обслуживание пневмобаллонов: замена уплотнителей

Регулярная проверка состояния уплотнителей пневмобаллонов критична для герметичности системы. Признаками износа резиновых элементов служат подтёки масла на поверхности баллона, характерное шипение при подаче воздуха и нестабильность клиренса автомобиля. Плановую диагностику рекомендовано проводить каждые 30 000 км пробега или раз в 2 года.

Для замены потребуется демонтировать пневмоэлемент: снимите защитный кожух, отключите пневмолинию и отсоедините нижнюю платформу крепления. Аккуратно извлеките баллон из посадочного места, избегая контакта с острыми кромками. Перед разборкой очистите наружную поверхность от грязи мягкой щёткой.

Этапы замены уплотнителей

Сожмите баллон в тисках (с мягкими накладками) и снимите стопорное кольцо верхнего фланца.
Извлеките повреждённые уплотнения: сильфонное кольцо и манжету поршня.
Обезжирьте посадочные канавки изопропиловым спиртом.
Нанесите тонкий слой силиконовой смазки на новые уплотнители перед установкой.
Запрессуйте элементы в пазы с помощью монтажной лопатки.

После сборки выполните тестирование: подайте давление 6-8 Бар без установки на автомобиль. Погрузите баллон в воду на 5 минут – отсутствие пузырьков подтвердит герметичность. При монтаже на Приору проверьте соосность штока с ответной частью подвески. Важно: используйте только оригинальные ремкомплекты, совместимые с моделью пневмобаллона.

Тип уплотнения	Средний ресурс	Признаки критичного износа
Сильфонное кольцо	50 000 км	Трещины на складках, потеря эластичности
Манжета поршня	70 000 км	Деформация рабочей кромки, задиры

Эксплуатация с повреждёнными уплотнителями приводит к попаданию абразивных частиц внутрь системы, ускоренному износу компрессора и клапанов. При замене двух и более баллонов синхронизируйте давление в контурах через диагностический разъём.

Чистка компрессора и фильтра: периодичность процедур

Регулярная чистка компрессора и воздушного фильтра – обязательное условием для стабильной работы пневмоподвески. Загрязнения вызывают перегрев компрессора, снижение производительности и преждевременный издор деталей. Игнорирование обслуживания приводит к поломкам клапанов, утечкам воздуха и дорогостоящему ремонту.

Периодичность обслуживания зависит от условий эксплуатации: в городской среде достаточно чистить систему раз в 1,5 года или каждые 15 000 км пробега. При езде по грунтовым/пыльным дорогам, частом использовании груза или агрессивном вождении интервал сокращается до 6–8 месяцев или 7 000–10 000 км.

Критерии оценки состояния и процедура чистки

Признаки необходимости внеплановой чистки:

Увеличение времени подъёма/опускания авто
Необычные шумы компрессора (скрежет, свист)
Частое срабатывание тепловой защиты
Видимые загрязнения на фильтре или впускных патрубках

Этапы чистки:

Отключите питание компрессора и стравите давление из системы
Снимите воздушный фильтр, промойте его в мыльном растворе и высушите
Продуйте корпус компрессора сжатым воздухом (давление до 6 бар)
Протрите влажной тканью внутренние поверхности (без агрессивной химии)
Проверьте целостность уплотнителей перед сборкой

Важно: Для компрессоров с графитовыми кольцами избегайте промывки бензином или растворителями – используйте только специализированные очистители для пневмосистем.

Компонент	Рекомендуемый интервал	Экстренные случаи
Воздушный фильтр	10 000–15 000 км	После длительной поездки по песку/грунту
Клапаны и патрубки	20 000 км	При попадании влаги в систему
Полная чистка компрессора	15 000–20 000 км	Перегрев или падение производительности

Ремонт клапанной системы своими руками

Неисправность клапанов пневмоподвески Приоры проявляется неравномерной посадкой кузова, утечками воздуха при парковке или отказом компрессора запускаться. Перед разборкой системы убедитесь в целостности пневмомагистралей и отсутствии повреждений пневмоподушек – эти элементы проверяются в первую очередь мыльным раствором на участках соединений.

Для локализации проблемы потребуется диагностический софт (например, Universal Scanner) или мультиметр. Подключите оборудование к блоку управления пневмоподвеской для считывания ошибок: код "Valve Fault" указывает на залипание магнитного сердечника, а "Short Circuit" – на обрыв цепи катушки. При отсутствии сканера прозвоните контакты клапанов тестером: сопротивление исправной катушки должно быть в пределах 10-20 Ом.

Этапы восстановления работоспособности

Демонтаж клапанного блока: снимите защитную крышку в багажнике, отсоедините пневмошланги (пометив их положение маркером) и электроконнекторы. Выкрутите крепежные болты, сохраняя уплотнительные прокладки.
Разборка и чистка:
- Аккуратно разделите корпус блока на секции
- Извлеките резиновые мембраны и шариковые клапаны
- Промойте детали изопропиловым спиртом, удаляя грязь и окислы
- Проверьте эластичность мембран – при трещинах или деформации замените
Тестирование соленоидов: подайте 12V от АКБ на контакты катушки (кратковременно!). Исправный клапан издает четкий щелчок. Отсутствие реакции свидетельствует о необходимости замены соленоида.

Тип неисправности	Решение
Засор каналов	Продувка сжатым воздухом (не более 3 бар)
Износ уплотнителей	Установка ремкомплекта (артикул VVK-PRIORA)
Сгоревшая катушка	Замена соленоида на совместимый аналог AS-2874

Важно! При сборке наносите силиконовую смазку на уплотнительные кольца. После установки блока выполните калибровку уровня подвески через диагностическое ПО. Тестовая поездка должна включать 5-6 циклов подъема/опускания кузова для распределения смазки в механизмах.

Особенности прохождения ТО с пневмоподвеской

Установка пневмоподвески на Lada Priora требует обязательной легализации внесенных изменений в конструкцию ТС. Без соответствующего разрешения ГИБДД (свидетельства о соответствии требованиям безопасности) прохождение технического осмотра будет невозможно, так как инспектор проверит наличие документов на переоборудование.

На этапе диагностики особое внимание уделяется герметичности пневмосистемы: проверяются магистрали, соединения и пневмоэлементы на предмет утечек воздуха. Также контролируется работоспособность компрессора, датчиков уровня кузова и блока управления. Мастер обязательно проверит отсутствие контакта пневмобаллонов с элементами кузова или проводкой при полном ходе подвески.

Ключевые нюансы при ТО

Проверка клиренса: Замеры дорожного просвета проводятся во всех режимах работы подвески (минимальный/максимальный/нормальный)
Работоспособность страховок: Обязательна установка механических ограничителей (отбойников), предотвращающих опускание кузова на колеса при разгерметизации
Электробезопасность: Проверка корректности подключения проводки и защиты цепей предохранителями

Важно: Несоответствие заводским параметрам углов установки колес (развал-схождение) из-за изменения геометрии подвески – распространенная причина отказа в диагностической карте. Регулировка должна выполняться после монтажа пневматики.

Легализация изменений в ГИБДД: порядок действий

Установка пневмоподвески на Приору классифицируется как изменение конструкции ТС, требующее обязательного согласования с ГИБДД. Без легализации эксплуатация автомобиля запрещена – это влечёт штрафы по ст. 12.5 КоАП РФ (5000 руб. или лишение прав), аннулирование страховки и невозможность прохождения техосмотра.

Процедура включает три ключевых этапа: предварительную экспертизу, монтаж системы в сертифицированном сервисе и финальную проверку с внесением изменений в документы. Соблюдение регламента гарантирует законность доработок и исключает проблемы при встрече с инспекторами.

Пошаговая инструкция по оформлению

Предварительная экспертиза
Обратитесь в аккредитованный испытательный центр (например, НАМИ) для получения заключения о возможности установки пневмоподвески. Эксперты проверят:

Соответствие нагрузок на оси
Безопасность крепления элементов
Отсутствие конфликта с другими системами авто

Установка и документация
Монтаж выполняйте только в сервисе с лицензией на переоборудование. Обязательно получите:
- Договор на выполненные работы
- Акт приёмки с печатью организации
- Сертификаты соответствия на компоненты подвески

Финальная проверка и регистрация
Подайте в ГИБДД пакет документов:

Документ	Примечание
Заявление по форме	Скачать на сайте ГИБДД
Паспорт ТС (ПТС)	Оригинал + копия
Свидетельство о регистрации	Оригинал
Заключение испытательного центра	Оба этапа экспертиз
Документы от сервиса	Договор, акты, сертификаты
Чек об оплате госпошлины	3500 руб. за внесение изменений в ПТС

После осмотра автомобиля инспектором и проверки документов, в ПТС вносится запись об изменении конструкции, а вы получаете новое свидетельство о регистрации.

Учитывайте сроки: предварительная экспертиза занимает 5-7 дней, финальное оформление в ГИБДД – до 10 рабочих дней. На период процедуры эксплуатация автомобиля с пневмоподвеской строго запрещена.

Список источников

При подготовке материалов по самостоятельной установке пневмоподвески на Lada Priora использовались специализированные технические ресурсы и практические руководства. Достоверность информации проверялась путем перекрестного анализа данных из нескольких авторитетных источников.

Ниже представлен перечень основных материалов, на основе которых составлена инструкция. Эти ресурсы содержат детальные схемы подключения, фотографии процесса монтажа и разбор типовых ошибок.

Форумы автомобилистов: Тематические обсуждения на Priora-club.ru, Drive2.ru и Lada-Online с реальными кейсами установки
Видеоинструкции: YouTube-каналы автоблогеров с пошаговым монтажом пневмосистем на ВАЗ-2170
Техническая документация: Руководства по ремонту Lada Priora от АО "АвтоВАЗ"
Мануалы производителей: Официальные инструкции к комплектам пневмоподвески (Tobul, AirREX, Koni)
Специализированные СМИ: Статьи в журналах "За рулём" и "Авторевю" по тюнингу ходовой части
Экспертные публикации: Материалы инженеров-практиков на порталах "Автотематика" и "Чип-тюнинг"
