Пневмоподвеска - устройство, работа и схема

Статья обновлена: 18.08.2025

Пневматическая подвеска представляет собой современную альтернативу традиционным пружинным и рессорным системам, где роль упругого элемента выполняют пневмобаллоны.

В основе конструкции лежат герметичные резинокордные элементы, заполняемые сжатым воздухом для регулировки клиренса и жесткости.

Система интегрирует компрессор, ресивер, клапаны управления и датчики положения кузова, обеспечивая автоматическую адаптацию к дорожным условиям.

Принцип работы базируется на динамическом изменении давления в контурах при сохранении заданных характеристик управляемости и комфорта.

Ключевые отличия от традиционных пружинных систем

В пневмоподвеске роль упругого элемента выполняют герметичные пневмобаллоны из многослойной резино-кордной ткани, заполняемые сжатым воздухом, тогда как в классических системах эту функцию несут стальные пружины или рессоры. Это принципиально меняет физику работы: вместо фиксированной жесткости и неизменного дорожного просвета, параметры становятся динамически регулируемыми за счет управления давлением воздуха в контурах.

Отсутствие металлических упругих элементов устраняет характерные проблемы пружинных систем: проседание под нагрузкой, ограниченную энергоемкость и зависимость характеристик от усталости металла. Воздушная среда в баллонах обеспечивает прогрессивную жесткость (увеличивается при сжатии) и принципиально иную частотную характеристику демпфирования неровностей.

Сравнительные аспекты

Критерий	Пневмоподвеска	Пружинная подвеска
Регулировка клиренса	Плавное изменение высоты кузова электроникой	Требует механической замены элементов
Адаптация к нагрузке	Автоматическое выравнивание (независимо от веса)	Проседание при перегрузе, "клевки" при торможении
Жесткость подвески	Программно настраивается для режимов (комфорт/спорт)	Фиксированная характеристика
Дополнительные компоненты	Компрессор, ресивер, клапаны, датчики, блок управления	Отсутствуют

Конструктивные особенности порождают функциональные преимущества: возможность изменять высоту посадки при преодолении препятствий, адаптивное поддержание горизонтального положения кузова в поворотах, автоматическая компенсация развесовки при загрузке багажника или буксировке прицепа. Однако это достигается за счет существенного усложнения системы – добавления воздушного контура с компрессором и электронным контролем.

Основные компоненты системы пневмоподвески

Пневматическая подвеска состоит из нескольких ключевых элементов, заменяющих традиционные пружины и амортизаторы. Эти компоненты работают совместно для поддержания заданного клиренса автомобиля независимо от нагрузки.

Гибкое изменение жесткости и высоты кузова достигается за счет управляемого сжатого воздуха. Система автоматически регулирует давление в упругих элементах, обеспечивая комфорт и стабильность движения.

Центральные элементы системы

Следующие компоненты образуют основу любой современной пневмоподвески:

• Пневматические упругие элементы (подушки/баллоны): Резино-кордные емкости цилиндрической или рукавной формы. Заменяют пружины, поддерживая кузов за счет сжатого воздуха.
• Компрессорный агрегат: Электрический насос с осушителем воздуха. Создает необходимое давление в системе, нагнетая воздух из атмосферы.
• Ресивер (воздушный резервуар): Металлический баллон для хранения сжатого воздуха. Обеспечивает быструю подачу при корректировке клиренса без постоянной работы компрессора.
• Клапанный блок: Распределительный узел с электромагнитными клапанами. Управляет подачей/стравливанием воздуха к каждой подушке по командам контроллера.
• Датчики уровня кузова: Ультразвуковые или рычажные сенсоры на осях. Фиксируют расстояние между кузовом и колесами, передавая данные в систему управления.
• Электронный блок управления (ЭБУ): Анализирует сигналы датчиков и заданные режимы. Управляет компрессором и клапанами для поддержания выбранной высоты и жесткости.

Вспомогательные компоненты включают воздушные магистрали (трубки высокого давления), датчики давления в подушках, фильтры очистки воздуха и предохранительные клапаны. Качественные уплотнения и влагоотделители критичны для долговечности системы.

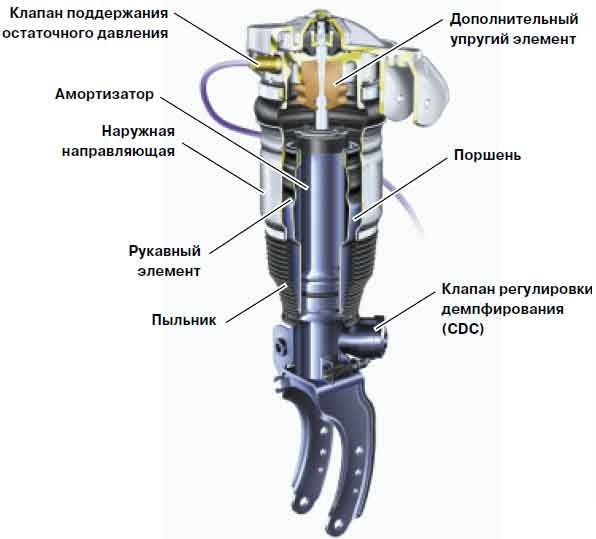

Конструкция пневмоподушек (пневмобаллонов)

Пневмоподушка представляет собой герметичный эластомерный резервуар, заполняемый сжатым воздухом. Основным материалом служит многослойная резина с армированием синтетическими нитями (чаще полиэстером или арамидом), что обеспечивает высокую прочность на разрыв и устойчивость к деформациям. Внутренний слой выполнен из воздухонепроницаемой бутиловой резины, предотвращающей утечки.

Ключевыми конструктивными элементами являются верхняя и нижняя монтажные пластины (обычно металлические), между которыми закрепляется резиновая оболочка. Верхняя пластина интегрируется с рамой автомобиля, нижняя – с подвесным рычагом или мостом. На одной из пластин размещается штуцер для подключения воздушной магистрали, оснащённый защитным клапаном от перепадов давления.

Типы пневмобаллонов по форме

• Рулонные (концентрические): Цилиндрическая форма с равномерной толщиной стенок. При сжатии секции "вкладываются" друг в друга.
• Двойные сильфоны: Две сферические камеры, соединённые перемычкой. Обеспечивают больший ход подвески.
• Тройные сильфоны: Три сферических сегмента для максимальной грузоподъёмности (чаще в грузовом транспорте).
• Тороидальные: Кольцевая конструкция для спецтехники с ограниченным монтажным пространством.

Конструктивная особенность	Назначение
Пыльник из термостойкой резины	Защита от механических повреждений и температурного воздействия
Антикоррозийное покрытие пластин	Защита от окисления и агрессивных сред
Буфер сжатия (внутренний/внешний)	Предотвращение полного схлопывания при аварийной разгерметизации

В современных системах часто интегрируются встроенные датчики положения, передающие данные о высоте подвески в блок управления. Ресурс пневмобаллона напрямую зависит от качества армирующего корда и устойчивости резины к "старению" под воздействием озона, масел и дорожных реагентов.

Материалы изготовления пневматических элементов

Основным материалом для пневмоподушек и ресиверов служит синтетическая резина на основе каучуков (EPDM, SBR, неопрен), армированная кордом из полиэфирных или полиамидных нитей. Такая комбинация обеспечивает эластичность, устойчивость к деформациям и герметичность при циклических нагрузках.

Для баллонов низкого давления (до 8 бар) часто применяют двухслойную резину с текстильным кордом, тогда как высоконагруженные системы (до 16 бар) требуют трёхслойной конструкции с металлокордом. Поршни и штоки изготавливаются из анодированного алюминия или нержавеющей стали для защиты от коррозии.

Ключевые материалы и их функции

Компонент	Материал	Назначение
Оболочка пневмоподушки	EPDM-резина	Устойчивость к озону, температуре (-50°C...+100°C)
Армирующий слой	Полиэфирный корд	Противодействие растяжению и разрывам
Поршень	Анодированный алюминий	Минимизация трения, стойкость к сколам
Уплотнители	Фторкаучук (Viton)	Герметизация в агрессивных средах

Критические требования к материалам включают:

• Маслостойкость для контакта с ГСМ и дорожными реагентами
• Сохраняемость свойств при экстремальных температурах
• Антикоррозийная защита металлических деталей

Современные разработки используют композитные полимеры с кевларовым армированием для снижения веса и повышения долговечности, особенно в спортивных моделях подвесок.

Принцип работы воздушного компрессора

Воздушный компрессор в пневмоподвеске выполняет ключевую функцию: создание необходимого давления в системе. Он преобразует механическую энергию от электродвигателя (питаемого бортовой сетью автомобиля) в энергию сжатого воздуха. Этот процесс начинается с забора атмосферного воздуха через впускной фильтр, очищающий его от пыли и влаги.

Сжатие осуществляется поршневым механизмом или роторным элементом (в зависимости от типа компрессора). Воздух втягивается в камеру сжатия при движении поршня вниз или расширении полостей ротора. При обратном ходе (сжатии) объем уменьшается, давление резко возрастает. Достигнув заданного уровня, сжатый воздух через выпускной клапан направляется в ресивер или напрямую к пневмобаллонам подвески.

Ключевые этапы работы и управление

Процесс регулируется блоком управления подвеской (ECU), который получает данные о давлении в системе от датчиков. При падении давления ниже нормы (например, при загрузке автомобиля) ECU подает команду на включение компрессора через реле. После достижения требуемого давления компрессор автоматически отключается.

• Всасывание: Атмосферный воздух проходит через фильтр и впускной клапан.
• Сжатие: Поршень/ротор уменьшают объем воздуха, повышая давление.
• Нагнетание: Сжатый воздух через обратный клапан поступает в магистраль.
• Охлаждение: Встроенный радиатор или ребра корпуса отводят тепло от сжатого воздуха.

Компонент компрессора	Функция
Электродвигатель	Привод поршня/ротора
Цилиндр/камера сжатия	Пространство для сжатия воздуха
Впускной и выпускной клапаны	Регулируют односторонний поток воздуха
Фильтр воздуха	Очистка от примесей
Система охлаждения	Предотвращает перегрев

Для защиты от перегрузки компрессор оснащается термодатчиком, отключающим питание при критическом нагреве. Встроенный осушитель часто удаляет остаточную влагу из воздуха перед подачей в магистраль, предотвращая коррозию элементов системы.

Назначение ресивера в системе подачи воздуха

Ресивер служит герметичным резервуаром для хранения сжатого воздуха, создаваемого компрессором. Он обеспечивает оперативный доступ к рабочей среде при необходимости оперативной регулировки клиренса или демпфирования подвески.

Запас воздуха в ресивере минимизирует частоту включений компрессора, снижая его износ и энергопотребление. Это особенно критично при частых корректировках высоты кузова или работе в условиях вибраций.

Ключевые функции ресивера:

• Стабилизация давления: Сглаживает пульсации компрессора, обеспечивая равномерную подачу воздуха в контуры пневмоэлементов.
• Быстрый отклик системы: Позволяет мгновенно наполнять или стравливать воздух из подушек при изменении нагрузки или выборе режима движения.
• Аварийный запас: Поддерживает давление в контуре при неисправностях компрессора, позволяя сохранить заданную высоту кузова временно.

Без ресивера	С ресивером
Компрессор запускается при каждом изменении высоты	Корректировки производятся за счет резервного воздуха
Задержка реакции на команды	Мгновенное выполнение регулировок
Ускоренный износ нагнетателя	Оптимизированный ресурс компрессора

Объем ресивера напрямую влияет на количество регулировок, выполняемых без повторного запуска компрессора. При проектировании системы его рассчитывают исходя из количества осей, типа пневмоэлементов и требований к скорости срабатывания.

Клапаны подачи и сброса воздуха: функции и типы

Клапаны подачи и сброса воздуха выполняют ключевую роль в управлении давлением внутри пневмобаллонов подвески. Они регулируют поступление сжатого воздуха от компрессора в контуры подушек и обеспечивают контролируемый выпуск воздуха в атмосферу при необходимости снижения клиренса или корректировки жесткости. Рабочие циклы этих клапанов управляются электронным блоком управления (ЭБУ) на основе сигналов датчиков положения кузова.

Быстродействие и точность клапанов напрямую влияют на скорость адаптации подвески к изменяющимся условиям. Герметичность в закрытом состоянии предотвращает самопроизвольную утечку воздуха, сохраняя заданный уровень давления. Отказ этих компонентов приводит к потере управляемости, неравномерному распределению нагрузки или блокировке системы в одном положении.

Типы клапанов в пневмоподвеске

• Электромагнитные клапаны - наиболее распространенный тип. Срабатывают по сигналу ЭБУ за счет втягивания соленоидом сердечника, открывающего канал. Различаются по количеству каналов (2/2, 3/2, 4/2) и рабочему напряжению (12V/24V).
• Пневмоклапаны - управляются давлением воздуха. Используются во вспомогательных контурах или системах с раздельными контурами осей. Отличаются повышенной износостойкостью.
• Механические клапаны аварийного сброса - предохранительные элементы, автоматически стравливающие воздух при превышении порогового давления (обычно 10-12 бар).

Параметр	Электромагнитные	Пневмоклапаны
Скорость срабатывания	20-100 мс	100-500 мс
Ресурс циклов	1-5 млн	Более 10 млн
Типовое применение	Управление баллонами	Ресиверы, магистрали

В современных системах распространены блочные конструкции, где несколько клапанов (включая редукционный и перепускной) объединены в единый теплостойкий корпус с общим разъемом. Это упрощает монтаж и повышает надежность за счет минимизации соединений. Для грузового транспорта применяются клапаны с усиленной защитой от вибрации и влаги (стандарт IP6K9K).

Датчики уровня кузова: расположение и назначение

Датчики уровня кузова выполняют критически важную функцию в системе пневмоподвески, непрерывно измеряя расстояние между кузовом автомобиля и осями. Эти устройства передают данные в электронный блок управления (ЭБУ), который анализирует текущую высоту кузова относительно заданных параметров. Без точной информации от этих датчиков автоматическая регулировка положения платформы была бы невозможна.

Принцип работы основан на преобразовании механического перемещения элементов подвески в электрические сигналы. Точность измерений напрямую влияет на качество регулировки: малейшая погрешность может вызвать некорректное распределение давления в пневмобаллонах, что приводит к нарушению геометрии подвески и ухудшению устойчивости автомобиля.

Типовые точки установки датчиков

Стандартная схема размещения предполагает монтаж на обеих осях транспортного средства:

• Передняя ось: датчики крепятся к лонжеронам кузова и соединяются рычагами с нижними поперечными тягами подвески
• Задняя ось: сенсоры устанавливаются на кузовных элементах и механически связываются с балкой моста или продольными рычагами

В премиальных моделях применяется индивидуальная установка на каждом углу кузова для независимого контроля положения колес.

Тип датчика	Принцип действия	Ключевые особенности
Потенциометрический	Изменение сопротивления при перемещении ползунка по токопроводящей дорожке	Простая конструкция, подвержен износу контактов
Магниторезистивный	Фиксация изменения магнитного поля при движении постоянного магнита	Бесконтактный принцип, высокая износостойкость
Ультразвуковой	Измерение времени прохождения звуковой волны до отражателя	Отсутствие механического контакта, сложная калибровка

Современные системы чаще используют бесконтактные решения, обеспечивающие повышенную надежность в условиях вибраций и загрязнений.

Блок управления пневмоподвеской: управляющая электроника

Блок управления (ЭБУ пневмоподвески) является центральным "мозгом" системы, отвечающим за координацию всех процессов. Он непрерывно обрабатывает данные от датчиков и сигналы от водителя (например, выбор режима езды), вычисляя оптимальное давление в пневмоэлементах для достижения заданных параметров клиренса, комфорта или устойчивости.

На основе полученной информации ЭБУ формирует управляющие команды исполнительным устройствам: включает/выключает компрессор, открывает или закрывает электромагнитные клапаны наполнения/сброса воздуха в контурах подвески. Это обеспечивает динамическую адаптацию к изменяющимся дорожным условиям, нагрузке транспортного средства и стилю вождения.

Ключевые функции и компоненты

Основные задачи ЭБУ:

• Контроль уровня кузова по данным датчиков положения (обычно по одному на колесо)
• Регулировка давления в пневмобаллонах через клапаны
• Управление компрессором и осушителем воздуха
• Диагностика неисправностей системы (сохранение кодов ошибок)
• Адаптация параметров подвески к выбранному водителем режиму (Комфорт/Спорт/Груз)

Взаимодействие с компонентами:

Источник данных	Исполнительное устройство	Действие ЭБУ
Датчики положения кузова	Клапаны наполнения	Подача воздуха при проседании
Датчики ускорения	Клапаны сброса	Снижение давления при крене
Переключатель режимов	Компрессор	Активация для поднятия клиренса
Датчик давления	Реле осушителя	Удаление конденсата из ресивера

Принцип работы: Алгоритмы ЭБУ сопоставляют фактические показатели датчиков с заданными значениями для текущего режима. При отклонении формируется управляющий сигнал: например, при увеличении нагрузки открываются клапаны подачи воздуха до выравнивания уровня кузова. Скорость реакции зависит от программной логики и может адаптироваться под стиль вождения.

Воздушные магистрали и их герметизация

Воздушные магистрали представляют собой систему трубок или шлангов, соединяющих компрессор, ресивер, блок управления и пневмобаллоны. Их основная функция – транспортировка сжатого воздуха между компонентами подвески с минимальными потерями давления. Материалом изготовления обычно служат нейлон, полиуретан или резина, обеспечивающие гибкость и устойчивость к вибрациям, температурным перепадам и химическим воздействиям.

Герметичность магистралей критична для корректной работы системы. Утечки воздуха приводят к падению давления, самопроизвольному опусканию кузова, перегрузке компрессора и повышенному энергопотреблению. Даже незначительная потеря 0.1 бара в минуту может вызвать срабатывание аварийных режимов и ускоренный износ ключевых узлов.

Конструктивные решения и методы герметизации

Для соединения элементов применяются специализированные фитинги:

• Резьбовые фитинги – герметизируются фторопластовой лентой (ФУМ) или анаэробным гелем.
• Быстроразъёмные фитинги Push-to-Connect – оснащены внутренними уплотнительными кольцами из EPDM-резины.
• Обжимные фитинги – используют металлические гильзы для деформации трубки вокруг штуцера.

Типичные проблемы герметичности и решения:

Локация утечки	Причина	Способ устранения
Стыки трубок	Износ уплотнительных колец, трещины в фитингах	Замена колец, обработка резьбы герметиком
Повреждения магистралей	Перетирание о кузов, воздействие реагентов	Установка защитных гофр, замена участка трубки
Уплотнители пневмобаллонов	Деформация посадочных поверхностей, старение резины	Шлифовка площадок, замена манжет

Для диагностики утечек используют:

1. Мыльный раствор – наносится на соединения для визуализации пузырьков.
2. Аудиодетекторы – фиксируют характерное шипение воздуха.
3. Программную диагностику – анализ данных датчиков давления и циклов работы компрессора.

Регулярная проверка герметичности (раз в 6 месяцев) предотвращает каскадные отказы системы. Особое внимание уделяется участкам возле подвижных элементов подвески и точкам крепления к раме, где риск перетирания максимален.

Процесс автоматического выравнивания автомобиля

При изменении нагрузки (посадка пассажиров, загрузка багажника) датчики уровня, установленные на рычагах подвески, фиксируют отклонение высоты кузова от заданного значения. Электронный блок управления (ЭБУ) получает сигналы от датчиков и анализирует степень отклонения по каждой оси автомобиля. На основе этих данных система определяет необходимость коррекции давления в пневматических элементах.

ЭБУ активирует компрессор для повышения давления при проседании кузова или открывает электромагнитные клапаны для сброса воздуха при чрезмерном подъеме. Воздух подается/стравливается в контуры соответствующих пневмоподушек через магистрали до достижения заданной высоты. Датчики непрерывно передают актуальные показания, позволяя системе точно стабилизировать положение кузова в течение 5-20 секунд после изменения нагрузки.

Ключевые компоненты в процессе выравнивания

1. Датчики уровня: Мониторят клиренс в реальном времени
2. ЭБУ: Обрабатывает данные и управляет исполнительными механизмами
3. Компрессор: Нагнетает воздух в систему
4. Ресивер: Создает запас сжатого воздуха
5. Клапаны: Распределяют воздушные потоки по контурам

Ситуация	Действие системы	Результат
Увеличение нагрузки	Подача воздуха в подушки	Подъем кузова до нормы
Снижение нагрузки	Сброс воздуха из подушек	Опускание кузова до нормы

Система функционирует на скоростях до 40-60 км/ч, при превышении которой автоматическое выравнивание отключается для безопасности. Водитель может вручную задать высоту кузова через панель управления, но при достижении заданного уровня контроль возвращается ЭБУ.

Схема циркуляции воздуха при поднятии кузова

При подаче команды на подъем кузова электронный блок управления (ЭБУ) активирует компрессор и открывает впускные электромагнитные клапаны соответствующих пневматических баллонов. Компрессор засасывает атмосферный воздух через воздушный фильтр, создавая необходимое давление в системе.

Сжатый воздух последовательно проходит через осушитель (для удаления влаги), магистральные трубопроводы и открытые клапаны, поступая в полости пневмобаллонов. Увеличение объема воздуха внутри эластичных элементов приводит к их расширению, что вызывает поднятие кузова автомобиля на заданный уровень.

Траектория движения воздуха

1. Забор из атмосферы: Воздух поступает через воздушный фильтр во впускное отверстие компрессора.
2. Сжатие: Поршневой/винтовой компрессор увеличивает давление воздуха (до 15-20 бар).
3. Очистка: Воздух направляется через осушитель с адсорбентом для конденсации влаги.
4. Распределение: Сжатый воздух по магистралям подается к открытым ЭМ клапанам целевых баллонов.
5. Наполнение: Воздух заполняет пневмобаллон, увеличивая его высоту и поднимая кузов.

Компонент	Функция в процессе
Компрессор	Генерирует поток сжатого воздуха
Осушитель	Удаляет влагу для предотвращения коррозии
ЭМ клапаны	Дозируют подачу воздуха в баллоны
Пневмобаллоны	Преобразуют давление воздуха в вертикальное перемещение

Алгоритм сброса давления при опускании подвески

При подаче команды на опускание кузова блок управления активирует соответствующие электромагнитные клапаны на пневмостойках или магистралях. Одновременно открывается путь сброса сжатого воздуха из подушек в атмосферу через редукционный или соленоидный клапан.

Скорость выпуска регулируется калиброванными отверстиями в клапанах для предотвращения резкой просадки. Датчики положения кузова непрерывно передают данные о текущей высоте, позволяя блоку управления точно дозировать объём стравливаемого воздуха до достижения заданного уровня.

Этапы процесса

1. Получение сигнала о необходимости понижения высоты
2. Активация выпускных клапанов на целевых пневмоэлементах
3. Контролируемый сброс воздуха через дросселирующие каналы
4. Мониторинг положения кузова в реальном времени
5. Закрытие клапанов при достижении целевого значения

Ключевые компоненты: Электромагнитные клапаны, датчики высоты, калибровочные жиклёры, блок управления (ECU). Важно! Отказ датчиков или засор дросселей может вызвать неравномерное опускание.

Работа системы при добавлении нагрузки в багажник

При размещении груза в багажнике происходит проседание задней части кузова автомобиля. Датчики уровня (установленные на рычагах подвески или кузове) мгновенно фиксируют изменение клиренса и передают данные в электронный блок управления (ЭБУ) пневмоподвеской.

ЭБУ анализирует полученную информацию и активирует компрессор. Сжатый воздух через систему клапанов подается в задние пневматические баллоны (подушки). Увеличение давления внутри баллонов приводит к их расширению, что компенсирует сжатие пружин и поднимает кузов до заданного заводом уровня.

Ключевые преимущества автоматической регулировки:

• Поддержание оптимального дорожного просвета независимо от нагрузки
• Сохранение правильной геометрии подвески и углов установки колес
• Обеспечение стабильной управляемости и равномерного распределения веса
• Предотвращение "клевков" при торможении и раскачивания на неровностях

Компенсация кренов в поворотах пневмоподвеской

При вхождении в поворот инерционные силы вызывают крен кузова, перенося нагрузку на наружные колеса. Пневмоподвеска мгновенно реагирует на это изменение: датчики угла поворота руля, продольного/поперечного ускорения и положения кузова передают данные в электронный блок управления (ЭБУ).

ЭБУ анализирует показатели и подает команды на электромагнитные клапаны пневмобаллонов. На нагруженной (внешней) стороне поворота давление в подушках увеличивается, а на внутренней – снижается. Это создает контр-усилие, противодействующее крену за счет разницы жесткости левой и правой сторон подвески.

Ключевые элементы системы

• Активные стабилизаторы: в продвинутых системах – электроуправляемые торсионы, дополнительно снижающие крен.
• Скоростные компрессоры: обеспечивают быстрое нагнетание воздуха в подушки.
• Магистрали высокого давления: для оперативной передачи сжатого воздуха.

Параметр	Внешняя сторона поворота	Внутренняя сторона поворота
Давление в пневмобаллоне	Повышается	Понижается
Жесткость подвески	Увеличивается	Снижается
Ход кузова	Минимальный подъем	Допустимое опускание

Результат: кузов сохраняет близкое к горизонтальному положение, улучшая контакт шин с дорогой и курсовую устойчивость. Водитель ощущает четкую обратную связь и снижение инерционного выноса, особенно заметное на серпантинах или при резких маневрах.

Схема управления для каждой оси отдельно

Раздельное управление осями в пневмоподвеске обеспечивает независимое регулирование клиренса и демпфирования для передней и задней части автомобиля. Каждая ось оснащается автономным набором сенсоров, пневмоклапанов и исполнительных механизмов, что позволяет системе анализировать и корректировать параметры подвески изолированно. Это особенно критично при неравномерной загрузке или движении по сложному рельефу.

Блок управления (ЭБУ) получает данные от датчиков уровня кузова и ускорений, установленных отдельно на передних и задних стойках. На основе этих показателей ЭБУ вычисляет необходимое давление в пневмоподушках и жесткость амортизаторов для каждой оси. Управляющие сигналы направляются к соответствующим клапанным блокам, минуя смежные контуры.

Ключевые компоненты и алгоритмы

Структура независимого управления включает:

• Датчики уровня – по 1-2 на ось, фиксируют расстояние до рычагов подвески.
• Соленоидные клапаны – отдельные блоки подачи/сброса воздуха для передних и задних пневмоэлементов.
• Ресиверы – общий или раздельные резервуары сжатого воздуха.
• Адаптивные амортизаторы – с электронной регулировкой жесткости по осям.

Принцип коррекции для одной оси:

1. Датчики обнаруживают отклонение уровня кузова от заданного значения.
2. ЭБУ определяет требуемое давление в пневмоподушках целевой оси.
3. Активируются клапаны подкачки/сброса только в контуре этой оси.
4. Параллельно регулируется жесткость демпферов на корректируемой оси.

Примеры режимов работы:

Ситуация	Действие системы
Загрузка багажника	Подъем только задней оси
Торможение	Увеличение жесткости передних амортизаторов
Проезд волны	Коррекция давления в подушках оси, пересекшей неровность

Зависимая и независимая конфигурации пневмосистем

Зависимая пневмоподвеска объединяет пневмобаллоны оси общим воздушным контуром, обеспечивая синхронную подачу воздуха через единую магистраль. Такая схема автоматически выравнивает нагрузку между левой и правой стороной при изменении дорожного рельефа или маневрах, сохраняя стабильный клиренс. Конструктивно она проще и дешевле, но ограничивает индивидуальную адаптацию колес.

Независимая конфигурация оснащена изолированными воздушными контурами для каждого пневмоэлемента, управляемыми отдельными клапанами. Это позволяет системе динамически регулировать жесткость и высоту каждого колеса в зависимости от нагрузок, крена кузова или состояния покрытия. Требует сложной электроники и датчиков, но обеспечивает превосходную плавность хода и управляемость.

Принцип работы зависимой системы:

• Компрессор нагнетает воздух в ресивер
• Блок управления регулирует давление в общей магистрали
• Пневмобаллоны оси соединены параллельно
• Изменение давления одновременно влияет на оба колеса

Особенности независимой системы:

1. Датчики угла наклона и ускорения отслеживают положение кузова
2. ЭБУ анализирует данные и управляет индивидуальными клапанами
3. Воздух подается/стравливается в конкретный пневмобаллон
4. Активно компенсируется крен в поворотах и диагональное вывешивание

Сравнительные характеристики:

Параметр	Зависимая	Независимая
Стоимость	Низкая	Высокая
Комфорт	Средний	Максимальный
Управляемость	Базовый уровень	Прецизионная
Тип ТС	Грузовики, прицепы	Премиум-автомобили

Одноконтурные системы пневмоподвески

Одноконтурные системы представляют собой базовый вариант пневмоподвески, в которой все пневматические элементы (подушки) на одной оси автомобиля соединены в единую замкнутую магистраль. Данная схема подразумевает синхронное изменение давления во всех упругих элементах контура при подаче или стравливании воздуха.

Управление системой осуществляется через центральный блок подготовки воздуха (компрессор, ресивер, клапаны), который регулирует давление в контуре на основе сигналов от датчиков уровня кузова или водительских предустановок. Главной особенностью является отсутствие независимой регулировки для каждого колеса в пределах оси.

Ключевые особенности и компоненты

Принцип работы основан на одновременной подаче/сбросе воздуха во все подушки оси через общую магистраль. При нагружении автомобиля датчики фиксируют изменение клиренса, после чего компрессор нагнетает воздух для восстановления уровня. При разгрузке излишки давления сбрасываются через электромагнитные клапаны.

Основные структурные элементы системы:

• Пневмоподушки (2 шт. на ось)
• Воздушная магистраль с коллектором
• Электропневмоклапаны сброса давления
• Компрессор с осушителем воздуха
• Ресивер (опционально)
• Датчики положения кузова
• Блок управления

Эксплуатационные ограничения: невозможность корректировки кренов при поворотах и компенсации неравномерной загрузки колес одной оси. Основная функция – поддержание заданного дорожного просвета независимо от нагрузки.

Преимущества	Недостатки
Простота конструкции	Отсутствие адаптации к поперечным наклонам
Низкая стоимость	Риск потери устойчивости в поворотах
Надежность	Средняя точность регулировки

Типичные сферы применения: грузовые фургоны, прицепы, коммерческий транспорт с равномерной осевой нагрузкой, а также бюджетные варианты тюнинга легковых автомобилей.

Двухконтурные системы для раздельного контроля осей

Двухконтурные пневмоподвески предусматривают независимое управление давлением в пневмоэлементах передней и задней осей. Каждая ось обслуживается отдельным воздушным контуром со своим компрессором, ресивером и клапанным блоком, что исключает взаимное влияние при изменении нагрузки или регулировке клиренса. Такая архитектура позволяет точно адаптировать жесткость и высоту кузова под вес пассажиров/груза в передней или задней части автомобиля независимо.

Функционально система синхронизируется с ЭБУ, который анализирует данные датчиков положения кузова, ускорений и скорости. При обнаружении крена или изменения дорожного просвета на одной оси блок направляет команды только в соответствующий контур, минимизируя задержки. Например, при загрузке багажника задний контур автоматически повышает давление в пневмобаллонах, сохраняя горизонтальное положение кузова без корректировки передней подвески.

Ключевые компоненты контура

• Двойной компрессор или два отдельных нагнетателя
• Раздельные ресиверы для аккумуляции сжатого воздуха
• Изолированные магистрали подачи воздуха к пневмостойкам
• Индивидуальные соленоидные блоки управления на каждую ось

Параметр	Одноконтурная система	Двухконтурная система
Точность регулировки	Базовая	Высокая (по осям)
Стабилизация крена	Частичная	Оптимальная
Скорость отклика	Средняя	Максимальная

Эксплуатационные преимущества включают улучшенную стабилизацию при динамичных маневрах: при входе в поворот ЭБУ мгновенно увеличивает давление на внешней стороне нагруженной оси, сокращая крен. Внедорожные модификации используют двухконтурную схему для попеременного вывешивания колес, принудительно изменяя клиренс каждого угла кузова. Критичный недостаток – повышенная сложность и стоимость обслуживания из-за дублирования узлов.

Четырёхконтурные системы с индивидуальным управлением

Четырёхконтурные системы обеспечивают независимое регулирование давления воздуха в каждом пневматическом элементе подвески (по одному на колесо). Каждый контур оснащён собственным управляющим клапаном и датчиком уровня, что позволяет системе динамически корректировать жёсткость и клиренс для отдельных колёс в реальном времени.

Такая архитектура исключает взаимовлияние контуров при работе, обеспечивая максимальную адаптивность к изменяющимся дорожным условиям и нагрузкам. Блок управления непрерывно анализирует данные с датчиков крена, ускорения и положения кузова, индивидуально дозируя подачу или сброс воздуха через электромагнитные клапаны для каждого пневмоэлемента.

Ключевые особенности и преимущества

Основные компоненты системы:

• 4 независимых пневмобаллона (пневмоэлемента)
• 4 электромагнитных клапана подачи/сброса воздуха
• Датчики уровня кузова (минимум 4, по одному на колесо)
• Акселерометры и датчики положения
• Электронный блок управления (ЭБУ)
• Компрессор с ресивером и осушителем

Принципиальные отличия от двухконтурных систем:

Функция	Двухконтурная система	Четырёхконтурная система
Управление осями	Попарно (перед/зад)	Индивидуально по колёсам
Коррекция кренов	Ограниченная	Активная компенсация в поворотах
Стабилизация на уклонах	Выравнивание по осям	Точечное выравнивание каждого колеса

Эксплуатационные преимущества:

1. Автоматическая компенсация продольного и поперечного крена в движении
2. Точное поддержание заданного клиренса независимо от распределения груза
3. Возможность парковки на сложном рельефе с выравниванием кузова
4. Синхронизация с системами ESP и адаптивными амортизаторами
5. Снижение утомляемости водителя за счёт улучшенной плавности хода

Данные системы применяются в премиальных легковых автомобилях и внедорожниках, где критично обеспечение максимального комфорта и управляемости. Интеграция с мультимедийными системами позволяет водителю выбирать режимы работы (спорт, комфорт, бездорожье) и визуально контролировать положение кузова.

Адаптивная пневмоподвеска с автоматической регулировкой

Система непрерывно анализирует параметры движения и дорожные условия с помощью датчиков (акселерометров, сенсоров дорожного просвета, датчиков скорости колес, камер). Полученные данные обрабатываются электронным блоком управления (ЭБУ), который рассчитывает оптимальные характеристики упругости и демпфирования для текущего режима. Это позволяет мгновенно адаптировать поведение подвески без вмешательства водителя.

На каждом колесе устанавливается пневматический упругий элемент с регулируемым демпфером (часто магнитореологическим). Компрессор, управляемый ЭБУ, нагнетает воздух в ресивер, откуда он распределяется через клапаны в отдельные пневмобаллоны. Электромагнитные клапаны регулируют давление в каждом баллоне независимо, а демпферы изменяют жесткость амортизации за счет управляемого магнитного поля, влияющего на вязкость жидкости внутри амортизатора.

Ключевые компоненты и функции

• Датчики: Фиксируют ускорения кузова, угол крена, скорость, высоту дорожного просвета, качество покрытия.
• ЭБУ: Обрабатывает данные в реальном времени, активирует компрессор/клапаны, управляет демпферами.
• Пневмобаллоны: Регулируют клиренс и жесткость подвески за счет изменения давления воздуха.
• Адаптивные амортизаторы: Меняют степень демпфирования (жесткость отбоя/сжатия).
• Воздушный контур: Компрессор, ресивер, осушитель воздуха, магистрали и соленоидные клапаны.

Автоматическая регулировка реализуется через предустановленные режимы (Комфорт, Спорт, Авто), где система самостоятельно подбирает баланс между плавностью хода и устойчивостью. При резком разгоне снижается передний клиренс для улучшения аэродинамики, в поворотах увеличивается жесткость внешних амортизаторов для минимизации крена, на неровностях мгновенно смягчается демпфирование.

Режим работы	Действие системы
Скоростная трасса	Снижение клиренса + увеличение жесткости демпферов
Бездорожье	Повышение дорожного просвета + мягкое демпфирование
Резкий поворот	Усиление демпфирования на нагруженной стороне
Торможение	Предотвращение "клевка" за счет упрочнения передних амортизаторов

Интеграция с другими системами автомобиля (например, ESP или круиз-контролем) позволяет прогнозировать изменения дорожной ситуации. При обнаружении выбоины камерой или радаром, подвеска заранее настраивает амортизаторы для снижения удара, обеспечивая непрерывный контакт колес с дорогой и максимальный контроль.

Преимущества регулировки дорожного просвета

Возможность изменять высоту кузова относительно дорожного покрытия предоставляет пользователю уникальные функциональные возможности, недоступные в системах с фиксированной подвеской. Эта адаптивность напрямую влияет на эксплуатационные характеристики транспортного средства в разнообразных условиях.

Пневмоподвеска позволяет водителю гибко реагировать на изменения рельефа, загрузки или требований к стилю вождения, оптимизируя поведение автомобиля. Регулировка клиренса осуществляется быстро и точно, часто без необходимости остановки.

Ключевые выгоды адаптации клиренса

• Повышение комфорта: Уменьшение дорожного просвета на ровных трассах улучшает плавность хода и снижает крен кузова.
• Улучшение управляемости: Занижение центра тяжести на скорости повышает стабильность, сцепление с дорогой и точность рулевого управления.
• Увеличение проходимости: Поднятие кузова преодолевает препятствия (бордюры, неровности, бездорожье), защищает элементы днища.
• Оптимизация аэродинамики: Снижение клиренса на шоссе уменьшает лобовое сопротивление, экономя топливо.
• Упрощение погрузки: Принудительное опускание подвески облегчает доступ в салон или багажник.
• Адаптация к загрузке: Автоматическое поддержание уровня кузова независимо от веса груза или пассажиров.
• Индивидуальная настройка: Возможность выбора предпочтительной высоты для конкретных условий или стиля вождения.

Улучшение комфорта пассажиров на неровных дорогах

Пневмоподвеска адаптирует клиренс и жесткость амортизации в реальном времени, компенсируя вертикальные колебания кузова при проезде ям, бугров и рельефных покрытий. Пневмобаллоны, заполняемые или стравливаемые компрессором по сигналам датчиков, обеспечивают плавное изменение высоты каждой оси, предотвращая резкие крены и раскачивание салона.

Интеграция с электронными контроллерами (например, системами типа ABC или AIRMATIC) позволяет мгновенно корректировать давление в контурах при изменении дорожных условий. Алгоритмы анализируют скорость автомобиля, угол поворота руля и показания акселерометров, минимизируя передачу ударов на сиденья и снижая укачивание пассажиров.

Ключевые механизмы обеспечения комфорта

• Адаптивное демпфирование: Электромагнитные клапаны регулируют скорость потока воздуха между баллонами и ресивером, "подстраивая" реакцию подвески под характер неровности
• Активная стабилизация: Принудительное перераспределение давления между левым и правым контурами противодействует крену на поворотах и диагональном вывешивании
• Программные режимы: Функция Comfort+ специально замедляет реакцию подвески для максимального сглаживания мелкой ряби

Параметр	Влияние на комфорт
Объем пневмобаллонов	Больший объем = мягче отклик на единичные удары
Количество датчиков ускорения	≥3 датчика точнее прогнозируют траекторию кузова
Скорость реакции компрессора	Доли секунды на подкачку критичны для "проглатывания" серии кочек

Отдельные системы дополнительно используют активные стабилизаторы поперечной устойчивости, раскручивающиеся электромоторами в противофазе дорожным воздействиям. Эта технология особенно эффективна на "гребенке" и волнообразном покрытии, где традиционные подвески провоцируют продольную раскачку.

Стабилизация автомобиля при полной загрузке

При максимальной загрузке салона и багажника обычные рессоры или пружины проседают, нарушая геометрию подвески. Это приводит к снижению клиренса, ухудшению управляемости и увеличению риска повреждения элементов днища. Пневмоподвеска компенсирует нагрузку за счет автоматического повышения давления в воздушных упругих элементах.

Электронный блок управления (ЭБУ) непрерывно анализирует данные с датчиков положения кузова. При обнаружении критического снижения дорожного просвета компрессор нагнетает дополнительный воздух в пневмобаллоны. Это сохраняет заданную высоту кузова независимо от веса груза.

Ключевые функции стабилизации

• Автоматическое выравнивание – поддержка идентичного клиренса на всех осях
• Предотвращение "клевков" – минимизация раскачивания при разгоне/торможении
• Сохранение углов установки колес – корректная работа развала-схождения

Результаты работы системы:

Параметр	Без стабилизации	С пневмоподвеской
Угол наклона фар	Слепящий встречных водителей	Соответствует нормативам
Устойчивость в поворотах	Риск опрокидывания	Контролируемый крен
Износ шин	Ускоренный по краям	Равномерный

Дополнительное давление в баллонах повышает жесткость подвески, что критически важно для безопасности: исключает контакт шин с арками, сохраняет точность рулевого управления и эффективность торможения даже при перевозке тяжелых грузов.

Возможность изменения жесткости подвески

Пневматическая подвеска позволяет динамически регулировать жесткость амортизации благодаря изменению давления воздуха в упругих элементах. При увеличении давления в пневмобаллонах возрастает их сопротивление вертикальным нагрузкам, что приводит к повышению жесткости системы.

Снижение давления, напротив, смягчает подвеску за счет уменьшения сопротивления деформации упругих элементов. Этот процесс управляется электронным блоком через клапаны нагнетания/сброса воздуха, интегрированные с датчиками положения кузова и ускорений.

Ключевые аспекты регулировки

Основные методы управления:

• Автоматическая адаптация под дорожные условия (бортовая электроника анализирует данные датчиков)
• Ручной выбор предустановленных режимов (Comfort/Sport через интерфейс водителя)
• Активная стабилизация в поворотах (мгновенное повышение давления с внешней стороны)

Режим работы	Давление (бар)	Эффект жесткости
Комфорт	4-6	Мягкое гадение неровностей
Стандарт	7-9	Сбалансированная амортизация
Спорт	10-12	Максимальное снижение кренов

Технические ограничения: Диапазон регулировки зависит от конструкции пневмобаллонов и производительности компрессора. При экстремальных нагрузках система автоматически ограничивает минимальную/максимальную жесткость для защиты компонентов.

Чувствительность к экстремально низким температурам

При экстремально низких температурах (обычно ниже -35°C) материалы пневмоподвески теряют эластичность. Резиновые элементы – пневмобаллоны, уплотнители и воздушные магистрали – становятся хрупкими, что повышает риск микротрещин и разгерметизации системы. Манжеты компрессора и клапанов могут дубеть, приводя к утечкам воздуха или некорректной работе нагнетателя.

Воздух в системе содержит влагу, которая конденсируется и замерзает в критических узлах: клапанах, ресиверах или линиях подачи. Ледяные пробки блокируют воздушные каналы, препятствуя регулировке клиренса. Датчики уровня кузова также подвержены обмерзанию, передавая искаженные данные блоку управления.

Последствия и ограничения

• Задержка срабатывания: компрессор требует больше времени для создания давления из-за повышенной вязкости загустевшей смазки.
• Снижение ресурса: работа компрессора в режиме постоянной подкачки для компенсации утечек ускоряет износ.
• Ограничение функционала: автоматическое выравнивание крена или адаптация дорожного просвета может временно отключаться блоком управления.

Элемент	Риск при -35°C и ниже
Пневмобаллоны	Растрескивание резинокорда
Воздушные магистрали	Разрыв соединений, обледенение
Датчики уровня	Механическое заклинивание

Высокая стоимость комплектующих и обслуживания

Основным недостатком пневматической подвески является её дороговизна как на этапе приобретения, так и в процессе эксплуатации. Компоненты системы – компрессор, пневмоподушки, ресивер, клапаны, датчики уровня и блок управления – существенно дороже традиционных амортизаторов и пружин. Цена качественного комплекта для самостоятельной установки начинается от 150-200 тысяч рублей, а заводские системы на премиальных автомобилях могут увеличивать стоимость машины на 300-500 тысяч рублей.

Эксплуатационные расходы также значительно выше: ресурс пневмоэлементов ограничен 5-7 годами или 100-150 тыс. км пробега, после чего требуется дорогостоящая замена. Стоимость одной пневмоподушки достигает 20-50 тысяч рублей, а компрессора – 40-80 тысяч рублей. Диагностика и ремонт требуют специализированного оборудования и квалификации, что увеличивает стоимость работ в сервисе на 30-50% по сравнению с ремонтом классической подвески.

Факторы, влияющие на стоимость владения

• Чувствительность к повреждениям: Проколы подушек от дорожного мусора или коррозия магистралей приводят к внезапным отказам
• Сложность диагностики: Поиск утечек воздуха требует специального оборудования и увеличивает время ремонта
• Дороговизна профилактики: Обязательная замена осушителя воздуха каждые 2-3 года (5-15 тыс. рублей)

Компонент	Средняя стоимость ремонта/замены (руб)
Пневмоподушка (1 шт.)	20 000 – 50 000
Компрессор	40 000 – 80 000
Блок управления	35 000 – 70 000
Датчик уровня	8 000 – 15 000

Важно: При выходе из строя одного элемента часто требуется комплексная диагностика всей системы, что дополнительно увеличивает затраты. Зимняя эксплуатация с реагентами сокращает ресурс компонентов на 20-30%, особенно страдают воздушные магистрали и соединения.

Риск повреждения пневмоэлементов острыми предметами

Пневматические баллоны и ресиверы изготавливаются из многослойной резино-кордовой оболочки, которая критично уязвима к проколам и порезам. Контакт с острыми камнями, металлическим мусором, арматурой или осколками стекла на дорожном покрытии может привести к сквозному повреждению стенок. Особенно высок риск при движении по бездорожью, стройплощадкам или участкам с неубранным техногенным мусором.

Даже микроскопический прокол вызывает катастрофическую разгерметизацию: давление в системе падает за секунды, подвеска мгновенно "садится" на отбойник. Это не только блокирует дальнейшее движение, но и создает аварийную ситуацию из-за потери контроля над креном кузова. Ремонт требует полной замены пневмоэлемента, так как резина не подлежит восстановлению после сквозных повреждений.

Методы минимизации рисков

• Защитные кожухи: Установка армированных полимерных чехлов поверх баллонов для отражения механических воздействий
• Контроль дорожного полотна: Избегание участков со строительным мусором, ледяной крошкой или гравийными насыпями
• Регулярный осмотр: Визуальная проверка поверхности баллонов на порезы после поездок по сложным маршрутам

Источник угрозы	Последствия	Профилактика
Острые бордюры при парковке	Боковые порезы оболочки	Использование парктроников, ограничение выворота колес
Техногенный мусор (металлическая стружка, крепеж)	Сквозные проколы протектора	Монтаж магнитных улавливателей под днищем
Ледяные наросты на дороге	Надрезы кромками льдин	Зимнее применение антиобледенительных реагентов

Критично учитывать: при установке нештатных дисков увеличенного диаметра риск контакта баллонов с препятствиями возрастает из-за уменьшения клиренса между ободом и пневмоэлементом. Тюнинг требует перерасчета безопасных параметров подвески.

Энергопотребление компрессора при работе

Компрессор пневмоподвески является ключевым потребителем электроэнергии в системе, так как преобразует электрическую энергию в сжатый воздух для поддержания давления в ресивере и пневмоэлементах. Его энергозатраты напрямую зависят от продолжительности работы, которая определяется частотой корректировок клиренса, герметичностью контура и текущим давлением в магистралях.

Пиковое потребление возникает при запуске двигателя и первичном заполнении системы (до 15–25 А), а также при частых регулировках (например, в условиях бездорожья или при динамичной езде с нагрузкой). В штатном режиме эксплуатации компрессор активируется краткими циклами (3–7 секунд) для компенсации естественных утечек или изменения положения кузова, потребляя при этом 8–15 А в зависимости от модели.

Факторы влияния на энергопотребление

• Частота включений: Ускоренный износ уплотнений или повреждение пневмолиний увеличивает циклы работы компрессора.
• Температура окружающей среды: При отрицательных температурах плотность воздуха возрастает, требуя больше энергии для сжатия.
• Требуемое давление: Заполнение системы с «нуля» (0 → 8 бар) потребует больше энергии, чем поддержание давления (например, 6 → 8 бар).

Режим работы	Потребляемый ток (А)	Длительность цикла
Стартовое заполнение	20–25	До 2 минут
Коррекция клиренса	10–15	3–15 секунд
Поддержание давления	8–12	5–7 секунд

Критичные последствия перегрузок: Длительная работа компрессора без пауз (более 2–3 минут непрерывно) вызывает перегрев обмотки электродвигателя и износ поршневой группы. Для защиты применяются термодатчики, отключающие питание при превышении температуры. Ресурс компрессора напрямую зависит от интенсивности его эксплуатации – в тяжелых условиях возможна преждевременная выработка ресурса.

Оптимизация расхода энергии: Использование многоконтурных систем с отдельными ресиверами для осей снижает частоту включений. Регулярная диагностика магистралей на утечки (тест на падение давления при заглушенном двигателе) минимизирует холостую работу компрессора.

Кнопочные пульты управления высотой кузова

Кнопочные пульты являются основным интерфейсом ручной регулировки пневмоподвески. Располагаются в салоне автомобиля в зоне доступности водителя (на центральной консоли, под рулевой колонкой или дверной панели) и обеспечивают прямое управление давлением в пневмобаллонах.

Конструктивно пульт содержит набор кнопок или переключателей, каждая из которых соответствует конкретной оси или зоне кузова. Для предотвращения случайных срабатываний часто применяются защитные крышки или двухступенчатое нажатие. Питание осуществляется от бортовой сети автомобиля через блок управления подвеской.

Принцип работы и функциональность

При нажатии кнопки сигнал поступает в электронный блок управления (ЭБУ), который активирует соответствующие клапаны пневмосистемы:

• Кнопки подъёма: Открывают клапаны подачи сжатого воздуха из ресивера в баллоны
• Кнопки опускания: Активируют клапаны сброса давления в атмосферу
• Кнопки памяти: Возвращают предустановленные профили высоты (например, "трасса", "бездорожье")

Типовые режимы управления:

1. Последовательная регулировка (кратковременное нажатие - ступенчатое изменение)
2. Автоматический подъём/опускание (удержание кнопки до достижения нужного уровня)
3. Аварийное выравнивание крена

Компонент пульта	Назначение
Светодиодные индикаторы	Визуализация текущего уровня и процесса регулировки
Защитный чехол	Предотвращение ложных срабатываний
Дуплексные кнопки	Раздельное управление передней/задней осями

Современные системы дополняются автоматической блокировкой при превышении скорости (обычно 40-60 км/ч), переводя подвеску в стандартное положение. При неисправностях ЭБУ игнорирует команды с пульта, активируя аварийный режим.

Программируемые пресеты положения подвески

Программируемые пресеты позволяют водителю сохранять до 4-5 фиксированных положений пневмоподвески для мгновенного переключения между режимами. Каждый пресет соответствует определенному уровню давления в пневмобаллонах, что напрямую определяет клиренс автомобиля. Система запоминает параметры через блок управления подвеской, связывая их с кнопками на приборной панели или пульте дистанционного управления.

При активации пресета электронный контроллер сравнивает текущие показания датчиков уровня кузова с заданными значениями. Используя компрессор и клапанный блок, система автоматически стравливает или накачивает воздух в контуры подвески до достижения запрограммированной высоты. Весь процесс занимает 2-7 секунд в зависимости от разницы между текущим и целевым положением.

Типовые пресеты и их параметры

Название пресета	Клиренс (мм)	Давление (бар)	Сценарий использования
Спорт	-40 от нормы	3.5-4.0	Динамичная езда, улучшение аэродинамики
Нормал	Заводская настройка	2.8-3.2	Повседневная эксплуатация
Оффроуд	+50 от нормы	1.5-2.0	Бездорожье, снежная целина
Погрузка	-70 от нормы	4.5-5.0	Загрузка багажа, прицеп

Калибровка пресетов выполняется через диагностический разъем или штатное меню авто:

1. Установить автомобиль на ровную поверхность
2. Выбрать целевой режим (спорт/оффроуд и т.д.)
3. Отрегулировать подвеску до нужного уровня
4. Зажать кнопку памяти на 3 секунды

Критически важна синхронизация пресетов с адаптивными системами: при смене режима автоматически корректируются настройки ESP, усилителя руля и фар головного света. В продвинутых системах (Porsche PASM, Mercedes Airmatic) изменение высоты влияет на жесткость амортизаторов через магнитные клапаны.

Автоматическое снижение клиренса на высоких скоростях

Данная функция активируется при превышении пороговой скорости (обычно 80-100 км/ч). Электронный блок управления (ЭБУ) получает сигналы от датчиков скорости и анализирует динамику движения автомобиля. При достижении заданных параметров система инициирует плавный стравливание воздуха из пневморессор через электромагнитные клапаны.

Уменьшение дорожного просвета происходит за счёт сокращения объёма воздушных подушек. Это приводит к смещению кузова ближе к осям, снижая центр тяжести транспортного средства. Процесс контролируется датчиками положения кузова, которые передают информацию в ЭБУ для точной корректировки клиренса до предустановленных значений (обычно на 15-25 мм ниже стандартного).

Ключевые преимущества снижения клиренса

• Повышение аэродинамики: Уменьшение подтекания воздуха под днище снижает подъёмную силу
• Улучшение устойчивости: Снижение центра тяжести минимизирует крены в поворотах
• Оптимизация управляемости: Уменьшение рысканья на прямой и в скоростных манёврах
• Экономия топлива: Снижение лобового сопротивления на 5-7%

При уменьшении скорости ниже критического порога система автоматически возвращает клиренс в нормальное положение, используя компрессор для нагнетания воздуха в пневмобаллоны. Аварийные датчики предотвращают срабатывание функции при:

1. Резком изменении траектории движения
2. Обнаружении неровного покрытия
3. Активном режиме рулевого управления

Система самодиагностики неисправностей

Электронный блок управления (ЭБУ) пневмоподвески непрерывно анализирует показания датчиков уровня кузова, давления в ресивере, температуры компрессора и состояния клапанов. При включении зажигания система выполняет базовую проверку целостности электрических цепей и корректности отклика исполнительных механизмов. В процессе движения мониторинг продолжается в реальном времени, что позволяет мгновенно реагировать на отклонения от нормы.

Для выявления утечек воздуха ЭБУ использует алгоритм стабилизации давления: после коррекции положения кузова система блокирует подачу воздуха и фиксирует скорость падения давления в контурах. Превышение допустимого значения интерпретируется как разгерметизация магистралей или пневмоподушек. Дополнительно контролируется время накачки ресивера – увеличение длительности цикла указывает на износ компрессора или засорение воздушного фильтра.

Индикация и обработка ошибок

Обнаруженные неисправности фиксируются в памяти ЭБУ в виде цифровых кодов (DTC). На приборной панели активируется предупреждающий значок пневмоподвески, а водитель получает сообщение на дисплее бортового компьютера. В зависимости от критичности ошибки система может ограничить функционал:

• Активация аварийного режима с фиксацией текущего клиренса
• Отключение компрессора при перегреве или коротком замыкании
• Блокировка корректировки уровня при обнаружении утечек

Для расшифровки кодов неисправностей используется диагностическое оборудование, подключаемое к разъему OBD-II. Типичные диагностируемые проблемы включают:

Код ошибки	Неисправность	Возможная причина
C1030	Обрыв цепи датчика уровня	Повреждение проводки, окисление контактов
C1765	Утечка в контуре	Трещина пневмобаллона, нарушение герметичности соединений
C1095	Низкая производительность компрессора	Износ поршневой группы, забитый воздушный фильтр

После устранения неисправности коды удаляются сканером. Система проводит автоматическую верификацию исправности компонентов в течение следующего цикла движения. При отсутствии ошибок более 3 запусков двигателя статус неисправности сбрасывается.

Ручная калибровка датчиков положения

Ручная калибровка датчиков положения пневмоподвески необходима при замене компонентов, сбоях в работе системы или после механических вмешательств (например, регулировки высоты тяг). Она обеспечивает точное соответствие между реальным положением кузова и сигналами, передаваемыми в блок управления. Без корректной калибровки возможны ошибки в поддержании уровня, неравномерная высота по осям или активация аварийного режима.

Процедура выполняется через диагностическое оборудование, подключенное к ЭБУ подвески, либо штатными средствами автомобиля (через меню бортового компьютера). Основная задача – записать в память блока управления эталонные значения углов наклона датчиков при строго заданной высоте кузова. Для этого требуется предварительная подготовка: установка машины на ровную поверхность, проверка давления в шинах и устранение ошибок в системе.

Порядок выполнения калибровки

1. Подключите диагностический сканер к OBD-разъему и запустите процедуру калибровки в соответствующем разделе ПО.
2. Зафиксируйте автомобиль на номинальной высоте (указанной производителем), используя компрессор и клапаны подвески.
3. Следуя подсказкам на экране, поочередно подтвердите нулевые положения для каждого датчика:
   • Передний левый
   • Передний правый
   • Задний левый
   • Задний правый
4. Сохраните данные в ЭБУ и выполните тестовый цикл подъёма/опускания для проверки.

Критические требования во время процесса:

Фактор	Условие
Нагрузка	Пустой багажник, топливный бак заполнен ≥50%, водительское место свободно
Положение колёс	Прямо, без нагрузки на руль
Температура	Датчики и воздушные магистрали без обледенения

При некорректной калибровке возможны последствия: ускоренный износ пневмобаллонов, нарушение геометрии фар, блокировка функций адаптивного освещения или круиз-контроля. Если процедура не устраняет ошибки (коды типа C1030-C1033), проверьте механическую целостность рычагов датчиков и состояние их разъёмов.

Подбор комплекта пневмоподвески под модель авто

Подбор начинается с точного определения характеристик автомобиля: марки, модели, года выпуска и типа кузова. Производители разрабатывают комплекты под конкретные параметры шасси, так как геометрия креплений, нагрузка на оси и конструктивные особенности различаются даже в пределах одного модельного ряда. Использование универсальных решений без учета специфики авто приводит к некорректной работе системы и риску повреждений.

Ключевым этапом является анализ условий эксплуатации: требуемая грузоподъемность, тип дорожного покрытия (бездорожье, город), необходимость регулировки клиренса "на ходу" или статичная настройка. Это определяет выбор между базовыми комплектами и системами с расширенным функционалом, включая производительность компрессора, объем ресивера и сложность блока управления.

Критерии выбора компонентов

• Тип пневмоэлементов: раздельные баллоны (для замены пружин) или интегрированные стойки (полная замена амортизаторов)
• Грузоподъемность: расчет максимальной нагрузки на ось с запасом 15-20%
• Совместимость с электроникой: поддержка CAN-шины, адаптация к системам ESP и ABS

Параметр	Рекомендации
Компрессор	Одинарный (для редких регулировок) / сдвоенный (для динамичной езды с частыми изменениями клиренса)
Ресивер	5-7 литров (седаны) / 8-12 литров (кроссоверы, пикапы)
Блок управления	Базовый (ручное управление) / с датчиками уровня (автоматическое выравнивание)

Обязательная проверка: соответствие посадочных диаметров баллонов штатным опорным чашкам, длина хода штока пневмостоек, наличие защиты от обрыва магистралей. Для тюнинга низких авто требуются усиленные рычаги подвески и корректировка развала.

Замена штатных пружин на пневмобаллоны

Замена традиционных металлических пружин на пневматические баллоны является ключевой модификацией при установке пневмоподвески. Данная процедура позволяет реализовать регулировку клиренса и жесткости подвески в широких пределах. Пневмобаллоны устанавливаются вместо штатных пружин на каждое колесо, интегрируясь в существующую конструкцию подвески.

Монтаж требует точного подбора компонентов, соответствующих модели автомобиля, и профессионального выполнения работ. Обязательно демонтируются заводские пружины и амортизаторы (если они не совместимы с новой системой), после чего устанавливаются пневматические баллоны, фиксируемые специальными монтажными пластинами и крепежом. Параллельно прокладываются воздушные магистрали к компрессорному блоку.

Ключевые этапы замены

• Демонтаж штатных элементов: Снятие колес, отключение стоек, удаление старых пружин и амортизаторов.
• Подготовка посадочных мест: Очистка и проверка чашек пружин, при необходимости установка адаптеров.
• Монтаж пневмобаллонов: Фиксация баллонов верхней и нижней монтажными пластинами, совмещение с посадочными площадками.
• Прокладка воздушных линий: Подключение шлангов высокого давления к штуцерам баллонов, аккуратная разводка магистралей через кузов к компрессору.
• Установка датчиков уровня (опционально): Монтаж датчиков положения рычагов подвески для автоматического управления клиренсом.
• Настройка и калибровка: Проверка герметичности, настройка рабочих давлений, калибровка системы управления (если предусмотрена).

Важные аспекты: Используйте только совместимые с автомобилем комплекты. Герметичность соединений – критический фактор надежности. Обязательна последующая проверка углов установки колес. Для систем с автоматикой требуется программирование контроллера под параметры ТС.

Эксплуатация: Избегайте движения с полностью опущенной подвеской (риск повреждения баллонов). Регулярно проверяйте состояние защитных гофров на баллонах. Контролируйте влагоотделитель компрессора.

Монтаж компрессора и ресивера в багажнике

Компрессор устанавливается на виброизолирующие опоры для гашения шума и вибраций. Оптимальное расположение – в нише запасного колеса или у боковой стенки багажника, обеспечивая свободный доступ воздуха к всасывающему клапану. Обязательно соблюдение ориентации, указанной производителем (например, вертикальное положение двигателя).

Ресивер крепится жестко к кузову при помощи хомутов или кронштейнов, избегая зон деформации при ДТП. Располагается максимально близко к компрессору для сокращения длины воздушных магистралей. Требуется защита от механических повреждений и контакта с нагретыми элементами выхлопной системы.

Ключевые этапы подключения

• Воздушные линии: Медные трубки или армированные шланги Ø6-8 мм соединяют компрессор → ресивер → магистраль к пневмостойкам. Обязательна установка влагоотделителя.
• Электропроводка: Питание компрессора (+12В) подключается через реле напрямую от АКБ с предохранителом. Управляющий сигнал ведется от блока управления.
• Дренаж ресивера: Монтируется сливной клапан в нижней точке для периодического удаления конденсата.

Компонент	Требования к монтажу
Компрессор	Виброзащита, воздушный зазор 5+ см, сухое место
Ресивер	Жесткое крепление, защита от коррозии, доступ к клапану
Воздушные магистрали	Защита от перегибов и трения, удаление от подвижных частей

После установки выполняется обязательная проверка герметичности мыльным раствором на стыках и тестовый запуск системы. Трубки фиксируются пластиковыми стяжками через каждые 15-20 см, исключая провисание.

Правила прокладки воздушных магистралей

Воздушные магистрали прокладываются по кратчайшему пути с минимальным количеством изгибов для снижения гидравлического сопротивления. Обязательно исключаются участки с риском перетирания, перегрева или контакта с агрессивными жидкостями. Трубки фиксируются пластиковыми хомутами с шагом 30-40 см, предотвращающими вибрацию и провисание.

Радиус изгиба медных или нейлоновых трубок должен превышать 5 наружных диаметров для сохранения пропускной способности. В точках прохода через кузовные элементы устанавливаются резиновые или пластиковые втулки для защиты от перетирания. Магистрали не должны натягиваться – предусматривается запас 10-15% длины на температурное расширение и вибрации.

Ключевые требования к монтажу

• Защита от внешних воздействий:
  • Экранирование термочехлами возле выпускного коллектора
  • Прокладка ниже уровня топливных линий
• Герметизация соединений:
  • Обжатие фитингов динамометрическим ключом (2-5 Н·м)
  • Применение анаэробного герметика на резьбовых стыках
• Контрольные меры:
  • Маркировка линий по направлению движения воздуха
  • Обязательная опрессовка 8-10 бар после монтажа

Материал трубки	Диаметр (мм)	Макс. длина контура	Темп. диапазон
Нейлон	4-6	7 м	-40°C...+90°C
Медь	4-5	10 м	-50°C...+150°C
Полиуретан	6-8	5 м	-30°C...+70°C

Вертикальные участки оснащаются влагоотделителями в нижних точках. При параллельной прокладке нескольких линий выдерживается межосевое расстояние ≥15 мм. Каждая магистраль после ресивера комплектуется обратным клапаном для предотвращения опорожнения системы при локальных повреждениях.

Первоначальная настройка системы после установки

После монтажа всех компонентов пневмоподвески выполните проверку герметичности системы. Последовательно подайте давление в каждый контур (рекомендуемое значение указано производителем), обработайте соединения мыльным раствором и устраните утечки при обнаружении пузырей. Убедитесь в отсутствии перегибов воздушных магистралей и корректной фиксации пневмоподушек.

Подключите диагностическое оборудование к блоку управления для сброса ошибок монтажа и активации базовых настроек. Проверьте корректность распиновки электрических разъемов датчиков уровня кузова, компрессора и клапанов. При отсутствии доступа к сканеру выполните аппаратный сброс через отсоединение клемм АКБ на 15 минут.

Калибровка и тестирование

Установите автомобиль на ровную площадку с номинальной нагрузкой (водитель + полный бак топлива). Через меню блока управления или мобильное приложение синхронизируйте датчики положения кузова:

1. Зафиксируйте текущие показания как "стандартная высота"
2. Задайте допустимые диапазоны для режимов:
   • Низкий (парковочный)
   • Спорт (динамичное вождение)
   • Высокий (бездорожье)

Параметр	Допустимое отклонение
Разница по осям	≤ 5 мм
Перекос кузова	≤ 3°
Скорость подъёма	4-6 сек/100 мм

Протестируйте работу системы циклическими переключениями режимов при работающем двигателе. Контролируйте равномерность хода штоков амортизаторов и отсутствие рывков. После 5 циклов проверьте температуру компрессора – перегрев свидетельствует о заниженном сечении проводки или избыточном потреблении воздуха.

Периодическая проверка компрессора на износ

Регулярный контроль состояния компрессора предотвращает внезапные отказы пневмоподвески. Износ деталей (поршневых колец, подшипников, клапанов) снижает производительность, увеличивает нагрузку на электродвигатель и приводит к перегреву.

Основные индикаторы износа включают неестественные шумы (металлический стук, скрежет), масляные подтёки на корпусе, медленную накачку ресивера и частые включения для поддержания давления. Эти признаки требуют немедленной диагностики.

Методы диагностики износа

Для объективной оценки применяют следующие процедуры:

1. Замер времени накачки
   Фиксируйте интервал заполнения ресивера от минимального до рабочего давления (например, 5→10 бар). Превышение нормативного времени на 25-30% указывает на износ цилиндро-поршневой группы.
2. Тест на утечки
   Отключите компрессор при достижении максимума давления. Падение более чем на 0.5 бар за 5 минут свидетельствует о разгерметизации клапанов или износе уплотнений.
3. Анализ шумового профиля
   Используйте стетоскоп для прослушивания корпуса при работе. Локальные писки или неравномерный гул указывают на дефект подшипников вала.

Параметр	Норма	Критическое отклонение
Температура корпуса	65-80°C	>95°C (перегрев из-за трения)
Вибрация	Равномерная	Резонанс или биение
Воздушный фильтр	Чистый	Масляные пятна (износ колец)

Обязательно проверяйте каждые 15 000 км уровень масла в компрессоре (если предусмотрено конструкцией) и состояние воздушного фильтра. Загрязнённый фильтр ускоряет абразивный износ цилиндра.

Диагностика утечек воздуха в системе

Обнаружение утечек воздуха – критически важный этап обслуживания пневмоподвески, напрямую влияющий на её работоспособность и безопасность эксплуатации транспортного средства. Даже незначительная потеря давления со временем приводит к перегрузке компрессора, проседанию кузова, неравномерному износу элементов и нестабильному поведению автомобиля на дороге.

Поиск мест разгерметизации требует системного подхода и понимания конструкции системы. Основными зонами риска являются резиновые пневмоподушки (особенно в области гофры и монтажных фланцев), трубопроводы высокого давления, соединения (фитинги, штуцеры), клапаны блоков управления, ресивер, а также сам компрессор (уплотнения, воздушные магистрали).

Методы выявления утечек

Для эффективной диагностики применяют несколько основных способов:

1. Визуально-аудиальный осмотр: Тщательная проверка всех компонентов системы на наличие механических повреждений, трещин, следов коррозии. Прослушивание характерного шипения при работающем компрессоре или принудительно поднятой подвеске (двигатель заглушен).
2. Тест с мыльным раствором: Наиболее доступный и эффективный метод. Приготовленный раствор (вода с мылом или средством для мытья посуды) наносится кистью или распылителем на все подозрительные места (стыки, поверхности пневмобаллонов, клапаны). Появление надувающихся пузырей четко указывает на точку утечки.
3. Проверка падением давления:
   • Поднимите автомобиль на подъемнике или домкратах, чтобы разгрузить подвеску.
   • Запустите двигатель, дождитесь полного накачивания системы и выхода компрессора на режим ожидания.
   • Заглушите двигатель и отсоедините разъем питания компрессора для предотвращения его автоматического включения.
   • Замерьте давление в ресивере (если есть манометр) или визуально контролируйте уровень подвески в течение 15-60 минут. Быстрое падение уровня или давления свидетельствует о серьезной разгерметизации.

Последовательность действий при обнаружении утечки:

Этап	Действие	Примечание
1. Локализация	Точное определение места утечки с помощью мыльного раствора или аудиального контроля.	Особое внимание стыкам и движущимся частям пневмоподушек.
2. Оценка повреждения	Определение характера и степени повреждения (трещина, порыв, износ уплотнения).	Решение о ремонте или замене компонента.
3. Устранение	Замена поврежденного элемента (подушки, трубки, фитинга, клапана) или восстановление герметичности соединения.	Использование только рекомендованных запчастей и инструмента. Проверка качества работы мыльным раствором.
4. Контрольная проверка	Проведение повторного теста на падение давления после ремонта.	Убедиться в отсутствии других скрытых утечек.

Регулярная профилактическая диагностика (хотя бы раз в год или перед длительной поездкой) позволяет выявить и устранить начинающиеся утечки на ранней стадии, предотвращая дорогостоящий ремонт и обеспечивая стабильную работу пневмоподвески.

Причины и признаки разрыва пневмоподушки

Основной причиной разрушения пневматической подушки является естественное старение резинового корпуса. Под воздействием постоянных циклов сжатия/расширения, перепадов температур и агрессивных дорожных реагентов эластичный материал теряет прочность, покрывается микротрещинами и истончается. Ускоряют износ механические повреждения от острых камней, бордюров или неаккуратного монтажа, а также эксплуатация с превышением допустимой нагрузки или давления.

Критическим фактором выступает нарушение герметичности компрессора или клапанов, вызывающее неравномерное распределение воздуха и перегрузку отдельных участков подушки. Коррозия металлических армирующих элементов внутри резиновой оболочки также ослабляет структуру, создавая точки напряжения.

Характерные признаки неисправности

• Крен кузова – автомобиль заметно проседает с одной стороны после стоянки.
• Неравномерная высота – разница в клиренсе между передней и задней осью или слева/справа.
• Частое включение компрессора – система постоянно подкачивает воздух для поддержания уровня.
• Шипящий звук в районе колес при работающем двигателе (утечка воздуха).
• Предупреждения на панели приборов – сигналы типа "AIR SUSPENSION FAULT" или индикаторы уровня.

При полном разрыве подушка теряет форму, кузов резко опускается на упоры, движение становится невозможным из-за риска повреждения узлов подвески. Видимые дефекты (трещины, вздутия, порезы) обнаруживаются при визуальном осмотре демонтированного элемента.

Сопутствующие проблемы	Последствия игнорирования
Износ стоек амортизаторов	Перегрузка компрессора и его выход из строя
Повреждение пневмомагистралей	Разрушение соседних подушек из-за неравномерной нагрузки
Загрязнение клапанов	Деформация рычагов подвески или кузовных элементов

Замена вышедшего из строя датчика высоты

После диагностики и подтверждения неисправности датчика высоты подготовьте необходимые инструменты: новый оригинальный датчик (или рекомендованный аналог), набор ключей, домкрат, опоры и сканер для адаптации. Обязательно снимите клемму с аккумулятора во избежание короткого замыкания и ошибок ЭБУ. Проверьте соответствие заменяемой детали модели автомобиля – некорректный выбор спровоцирует сбои в работе подвески.

Определите расположение неисправного датчика (передний/задний левый/правый) через диагностическое ПО или визуальный осмотр. Обычно датчики крепятся к кузову и рычагам подвески посредством кронштейнов. Осторожно отсоедините электрический разъем, нажав на фиксатор, затем открутите крепежные болты или гайки. Извлеките датчик вместе с кронштейном, не повредив сопряженные тяги или рычаги.

Этапы монтажа и калибровки

Установите новый датчик в обратном порядке, соблюдая момент затяжки крепежа (указан в сервисной документации). Подключите разъем до щелчка фиксатора. Повторите процедуру для всех заменяемых датчиков. После сборки восстановите питание АКБ и выполните адаптацию через диагностический сканер:

1. Активируйте режим калибровки в меню блока управления подвеской
2. Задайте эталонную высоту кузова (по спецификации производителя)
3. Зафиксируйте показания всех датчиков в нейтральном положении

Важно: Проведите тестовую поездку для проверки коррекции клиренса на разных режимах. Отсутствие ошибок в памяти ЭБУ и плавное изменение высоты подтвердят успешность замены. При некорректной работе проверьте целостность проводки и надежность контактов.

Устранение неисправностей клапанов

Неисправности клапанов пневмоподвески проявляются неравномерной высотой кузова, утечками воздуха, ошибками ЭБУ или полным отказом системы регулировки. Основные причины включают механический износ, загрязнение внутренних каналов, окисление контактов и повреждение электромагнитных катушек. Диагностика требует проверки сопротивления обмоток, тестирования герметичности и анализа сигналов управления сканером.

Устранение начинается с точной локализации проблемы: раздельной проверки напорных, выпускных и перепускных клапанов. Для ремонта необходим демонтаж узла с последующей разборкой. Критически важно исключить повреждение уплотнительных колец и мембран при обслуживании. После чистки или замены компонентов обязательна калибровка системы.

Типовые неисправности и методы устранения

• Заедание штока
  Признаки: задержка срабатывания, скачки давления.
  Устранение: разборка, очистка спиртом от грязи, смазка силиконовой смазкой.
• Обрыв катушки
  Признаки: отсутствие щелчков, код ошибки "Обрыв цепи".
  Устранение: замер сопротивления (норма 8-15 Ом), замена катушки или клапана.
• Износ уплотнений
  Признаки: шипение воздуха, падение давления в ресивере.
  Устранение: замена колец, обработка посадочных мест силиконовой смазкой.
• Коррозия контактов
  Признаки: нестабильная работа в сырую погоду.
  Устранение: зачистка клемм, нанесение токопроводящей смазки.

Типовые ошибки блока управления пневмоподвеской

Блок управления (ЭБУ) пневмоподвеской – критически важный компонент, отвечающий за обработку сигналов датчиков, управление компрессором и клапанами. Неисправности ЭБУ могут проявляться в виде некорректного положения кузова, отказа системы регулировки жесткости или полного прекращения работы подвески.

Ошибки в работе блока управления не только снижают комфорт при движении, но и могут привести к ускоренному износу элементов подвески, шин и даже создать аварийную ситуацию. Своевременная диагностика с помощью сканера и визуальный контроль состояния блока и проводки необходимы для предотвращения серьезных последствий.

Распространенные неисправности блока управления

1. Сбои программного обеспечения
   Проявления: "Зависания" системы, самопроизвольные сбросы настроек, неадекватная реакция на команды. Причины: Ошибки прошивки, сбои обновления ПО.
2. Перегрев электронных компонентов
   Проявления: Временное отключение функций подвески при нагреве, хаотичные срабатывания клапанов. Причины: Плохой теплоотвод, загрязнение радиатора, короткие замыкания.
3. Коррозия контактов и разъемов
   Проявления: Потеря связи с датчиками уровня, ложные сигналы о неисправностях компрессора. Причины: Попадание влаги, воздействие реагентов, окисление.
4. Повреждение внутренних цепей
   Проявления: Полный отказ системы, постоянные ошибки по питанию. Причины: Скачки напряжения, заводской брак, физические повреждения (вибрация, удары).
5. Проблемы с каналами управления
   Проявления: Отказ конкретных пневмобаллонов, асимметрия кузова. Причины: Выход из строя драйверов клапанов, обрывы дорожек на плате.

Ошибка	Код (пример)	Действия
Обрыв цепи датчика	C1030, C1035	Проверка проводки, контактов
Низкое напряжение	U1400, U1410	Диагностика АКБ, генератора
Ошибка калибровки	C1095, C1100	Перезагрузка ЭБУ, повторная калибровка

Важно помнить: 60% "ошибок ЭБУ" на практике вызваны не самим блоком, а проблемами смежных компонентов – датчиков, компрессора или проводки. Глубокая диагностика обязательна перед заменой модуля.

Пневмоподвеска в грузовиках и автобусах

В коммерческом транспорте пневматическая подвеска является стандартом для осей, воспринимающих основную нагрузку. Её ключевая задача – поддержание стабильной высоты кузова при любой массе груза или количестве пассажиров. Это достигается за счёт автоматической регулировки давления воздуха в упругих элементах, компенсирующей изменения веса.

Система интегрируется с электронным блоком управления (ЭБУ), который анализирует данные датчиков уровня кузова и динамики движения. Для тяжёлых условий эксплуатации используются усиленные многослойные пневмобаллоны из синтетического каучука с кордом, способные выдерживать экстремальные нагрузки и вибрации.

Ключевые компоненты и принцип работы

Основные элементы системы включают:

• Пневмобаллоны: резинокордные ёмкости, заменяющие пружины или рессоры.
• Воздушный ресивер: резервуар для хранения сжатого воздуха.
• Компрессор: нагнетает воздух в систему от двигателя или электропривода.
• Клапаны управления: регулируют подачу/стравливание воздуха в каждый баллон.
• Датчики уровня: фиксируют высоту рамы над осями.
• ЭБУ: обрабатывает сигналы датчиков и управляет клапанами.

При увеличении нагрузки (загрузка фуры или посадка пассажиров в автобусе) датчики уровня фиксируют проседание кузова. ЭБУ открывает клапаны подачи воздуха, компрессор наполняет баллоны до восстановления заданной высоты. При разгрузке излишки воздуха стравливаются через выпускные клапаны. Это обеспечивает:

1. Постоянный дорожный просвет
2. Стабильность управления
3. Защиту груза от тряски
4. Снижение износа шин

Преимущество	Для грузовиков	Для автобусов
Адаптация к нагрузке	Сохраняет геометрию рамы при перевозке тяжёлых грузов	Компенсирует переменный вес пассажиров
Комфорт	Защищает хрупкие грузы от вибраций	Обеспечивает плавность хода для стоящих пассажиров
Функции	Наклон кабины, регулировка сцепного устройства	Кневлинг (наклон на остановках), выравнивание пола

Важная особенность – возможность интеграции с тормозной системой. Воздушные магистрали подвески часто объединяются с пневмоприводами тормозов, используя общий компрессор и ресивер. Это требует установки влагоотделителей и предохранительных клапанов для защиты от конденсата и избыточного давления.

Применение в легковых автомобилях премиум-класса

Пневмоподвеска широко используется в премиальных седанах, внедорожниках и кроссоверах благодаря способности адаптировать характеристики ходовой части под конкретные условия движения. Основное назначение – обеспечение максимального комфорта пассажиров при сохранении управляемости через автоматическую регулировку жесткости амортизаторов и клиренса.

Система интегрируется с бортовыми компьютерами автомобиля, используя данные с датчиков скорости, ускорения и дорожного покрытия. Это позволяет мгновенно изменять давление в пневмоэлементах при обнаружении неровностей, кренов в поворотах или изменении нагрузки. Производители акцентируют индивидуальные настройки режимов (Comfort, Sport, Off-Road), доступные через мультимедийный интерфейс.

Ключевые преимущества для премиум-сегмента

• Автоматическое выравнивание кузова: поддержка постоянного клиренса независимо от нагрузки (багаж, пассажиры)
• Адаптация к скорости: снижение дорожного просвета на трассе для улучшения аэродинамики
• Парковочный режим: опускание кузова для удобной посадки/высадки
• Повышение проходимости: увеличение клиренса до 50 мм на бездорожье (Land Rover, Mercedes G-Class)

Марка	Типичные модели	Особенности реализации
Mercedes-Benz	S-Class, GLS, EQC	Система Airmatic с прогнозирующей адаптацией под рельеф
BMW	7 Series, X5, X7	Интеграция с ночным видением для сканирования дороги
Audi	A8, Q7, Q8	Динамическая стабилизация в кренах на скоростях >120 км/ч
Porsche	Panamera, Cayenne	Спортивная калибровка с режимом копирования гоночных треков

Использование во внедорожниках для бездорожья

Пневмоподвеска предоставляет внедорожникам уникальные возможности для преодоления сложного рельефа. Главное преимущество – динамическая регулировка клиренса: водитель может оперативно поднять кузов для увеличения дорожного просвета перед препятствиями (камни, броды, глубокие колеи) или опустить для улучшения устойчивости на скоростных участках. Система автоматически компенсирует крен при боковых наклонах и распределяет нагрузку между осями при преодолении диагонального вывешивания.

Эластичные пневмобаллоны эффективно гасят удары от неровностей, обеспечивая лучший контакт колёс с грунтом по сравнению с традиционными рессорами. Это критично при движении по «стиральной доске» или корням, где сохранение сцепления напрямую влияет на проходимость. Интеграция с системами контроля тяги (TRC) и блокировками дифференциалов позволяет синхронизировать работу трансмиссии и подвески для минимизации пробуксовки.

Ключевые особенности эксплуатации на бездорожье

• Защита компонентов: Пневмобаллоны уязвимы к механическим повреждениям (острые камни, ветки). Обязательны защитные кожухи или усиленные элементы.
• Работа с нагрузкой: Автоматическое поддержание уровня кузова при частичной или полной загрузке сохраняет геометрию проходимости.
• Адаптация к препятствиям: Режимы типа "Rock Mode" (фиксация подвески в высоком положении) предотвращают нежелательное срабатывание компрессора на ухабах.

Режим работы	Клиренс	Сценарий применения
Высокий (Off-road+)	+40-60 мм от нормы	Глубокие колеи, каменистые участки, броды
Нормальный	Стандартный	Грунтовки, песок, умеренное бездорожье
Пониженный (Access)	-30-50 мм	Погрузка/разгрузка, движение по траве

Важно: При длительном бездорожье критичен запас производительности компрессора – частые цикры подкачки при пробуксовках или перекосах могут вызвать перегрев. Рекомендуется периодический контроль целостности воздушных магистралей и состояния осушителя (предотвращает конденсат в системе при перепадах температур).

Обслуживание перед зимним сезоном эксплуатации

Зимний период предъявляет повышенные требования к пневмоподвеске из-за низких температур, влажности, реагентов и неровностей дорожного покрытия. Комплексная проверка и подготовка системы перед наступлением холодов критически важны для обеспечения надежности, безопасности и сохранения ресурса дорогостоящих компонентов.

Основные задачи предзимнего обслуживания включают выявление и устранение утечек воздуха, проверку работоспособности компрессора и осушителя, оценку состояния пневмоэлементов и электроники, а также контроль состояния вспомогательных жидкостей. Пренебрежение этими процедурами может привести к отказу подвески в мороз, повышенному износу деталей и дорогостоящему ремонту.

Ключевые процедуры обслуживания:

1. Диагностика герметичности системы:
   • Визуальный осмотр всех воздушных магистралей, штуцеров и соединений на предмет трещин, перетираний, следов коррозии.
   • Проверка герметичности пневмоподушек (резинкордов) с помощью мыльного раствора или электронного течеискателя, особое внимание зонам гофры и монтажным фланцам.
   • Контроль герметичности клапанов (выпускных, перепускных) и ресиверов.
2. Проверка компрессора и осушителя:
   • Оценка производительности компрессора: время накачки системы до рабочего давления, наличие посторонних шумов, вибраций.
   • Контроль состояния осушителя воздуха: замена осушающего картриджа (силикагеля) в соответствии с регламентом производителя – наиболее частая зимняя рекомендация.
   • Проверка и очистка впускного воздушного фильтра компрессора.
3. Осмотр пневмоэлементов и механических компонентов:
   • Визуальная оценка состояния резиновых оболочек пневмоподушек на предмет расслоений, глубоких трещин, потертостей.
   • Проверка амортизаторов (если интегрированы в стойку) или отдельно стоящих на предмет течи масла, состояния штоков и опор.
   • Контроль состояния сайлент-блоков, рычагов подвески, шаровых опор.
4. Диагностика электронной системы управления:
   • Проверка корректности показаний датчиков уровня кузова (сенсоров положения) и их креплений.
   • Тестирование работы блока управления подвеской: сохранение заданного уровня, скорость реакции, отсутствие ошибок в памяти.
   • Осмотр электрических разъемов датчиков, клапанов и компрессора на предмет окисления, влаги, надежности контакта.
5. Дополнительные мероприятия:
   • Замена гидравлической жидкости в амортизаторах (если применимо и предусмотрено регламентом).
   • Очистка дренажного отверстия осушителя.
   • Проверка давления в ресиверах и их целостности (коррозия).

Компонент	Основные риски зимой	Последствия неисправности
Осушитель (влажный/отработанный)	Замерзание конденсата в магистралях и клапанах	Полный отказ системы, разрыв трубок, заклинивание клапанов
Пневмоподушки (микротрещины, износ)	Потеря эластичности резины на морозе, ускорение разрушения	Внезапная разгерметизация, проседание угла кузова
Датчики уровня (окисление контактов)	Коррозия от реагентов, обледенение	Некорректное положение кузова, отказ системы регулировки

Список источников

При подготовке материала об устройстве пневмоподвески использовались специализированные технические ресурсы, включая учебные пособия по автомобильным системам, профильные автомобильные издания и документацию производителей компонентов.

Источники охватывают конструктивные особенности, принципы функционирования и схемы пневматических подвесок различных поколений, что обеспечивает техническую достоверность описания.

Ключевые материалы

• Учебник "Автомобильные ходовые системы" (раздел Пневматические подвески)
• Технический отчет "Конструкции современных подвесок" НИИ автомобильного транспорта
• Статья "Эволюция пневмоподвесок" в журнале Автомобильная инженерия
• Сервисное руководство Bosch Automotive Handbook (глава Chassis Systems)
• Патентная документация Continental AG по блокам управления пневмоподвеской
• Монография "Автомобильная пневмоавтоматика" (изд. Машиностроение)
• Технические бюллетени производителя пневмоэлементов Firestone Industrial Products

Видео: Как работает пневмоподвеска!?? часть 1


• «Мустанг» - легендарный американский мускул-кар

• Отзывы о шинах Cordiant Polar 2 - Что говорят владельцы?

• Особенности расширенных брызговиков для Renault Duster
