Почему не работают дворники на ВАЗ 2107 и как это исправить

Статья обновлена: 18.08.2025

Отказ стеклоочистителей на ВАЗ 2107 создаёт серьёзные проблемы при эксплуатации автомобиля в дождливую или снежную погоду, напрямую влияя на безопасность движения.

Поиск причины неисправности требует последовательной проверки ключевых элементов системы: предохранителей, моторчика дворников, подрулевого переключателя и электропроводки.

Своевременная диагностика и устранение поломки позволят быстро восстановить работоспособность узла и обеспечить необходимую видимость.

Тестирование исправности реле стеклоочистителя

Для проверки реле стеклоочистителя потребуется мультиметр и контрольная лампа на 12В. Начните с поиска блока реле – на ВАЗ 2107 он расположен под панелью приборов со стороны водителя. Реле дворников обычно маркировано символом "🔄" или номером 526.3747. Снимите устройство с посадочного места, предварительно отключив клемму массы аккумулятора.

Очистите контакты реле от окислов и визуально осмотрите корпус на предмет трещин или подтёков электролита. Подготовьте мультиметр в режиме измерения сопротивления (Ω) и контрольную лампу с проводами для подачи напряжения на управляющие контакты.

Порядок диагностики

1. Проверка катушки управления:
   • Приложите щупы мультиметра к контактам 85 и 86 (маркировка нанесена на корпусе)
   • Исправная катушка покажет сопротивление 60-80 Ом
   • Отсутствие сопротивления указывает на обрыв обмотки
2. Тестирование силовых контактов:
   • Подключите "плюс" АКБ через лампу к контакту 30
   • Подайте +12В на контакт 85, а массу на 86
   • Лампа должна загореться – это подтверждает замыкание контактов 30-87
   • При снятии напряжения с катушки лампа гаснет
3. Проверка возвратного механизма:
   • После отключения питания от катушки щёлкните пальцем по корпусу
   • Отсутствие характерного щелчка свидетельствует о залипании якоря

Симптом неисправности	Возможная причина
Лампа не загорается при подаче напряжения	Сгоревшие контакты 30-87, деформация биметалла
Ламка горит постоянно	Залипание контактной группы, разрушение возвратной пружины
Срабатывание с задержкой	Окисление управляющих контактов 85-86

Осмотр жгута проводов на участке от моторчика до блока предохранителей

Тщательно исследуйте видимую часть жгута на всём протяжении от моторчика стеклоочистителя до монтажного блока. Ищите явные повреждения: перетёртую изоляцию, глубокие заломы, следы оплавления или обугливания проводов. Особое внимание уделите участкам возле точек крепления жгута к кузову и зонам контакта с подвижными элементами (например, возле петли капота).

Проверьте состояние разъёмов на моторчике и возле блока предохранителей. Убедитесь в отсутствии окисления или влаги внутри колодок, оцените плотность фиксации контактов – они не должны болтаться или свободно выниматься. Осмотрите клеммы на предмет зелёного или белого налёта, характерного для коррозии.

Методика поиска обрыва

Для выявления скрытых дефектов выполните последовательные действия:

1. Отключите массу АКБ перед любыми манипуляциями с проводкой.
2. Прожмите жгут руками по всей длине, наблюдая за работой дворников (при включённом зажигании и активированном переключателе). Временное восстановление функции укажет на место обрыва.
3. Используйте мультиметр в режиме прозвонки или измерения сопротивления:
   • Проверьте целостность каждого провода между разъёмом моторчика и соответствующим контактом в колодке блока предохранителей.

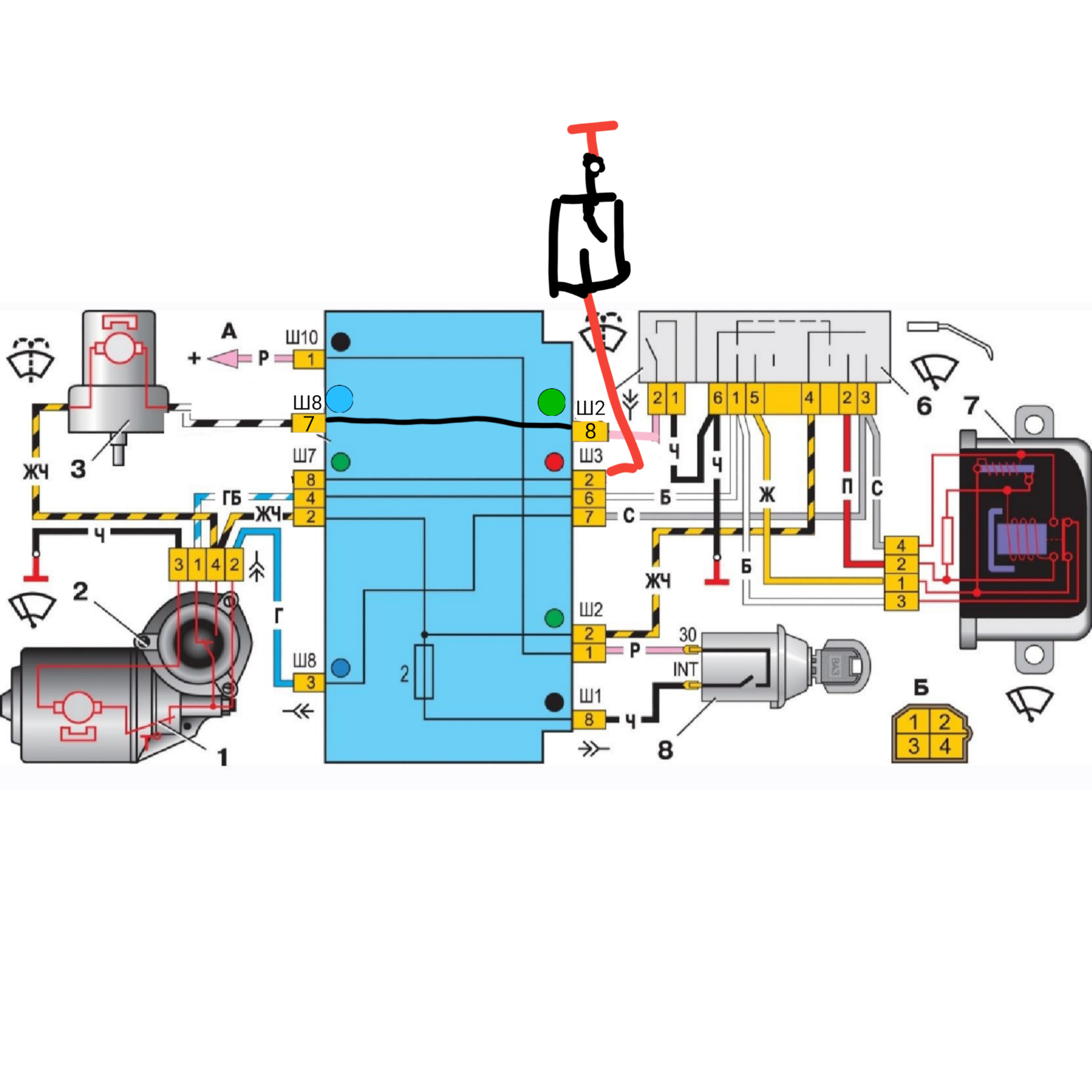

   • Сравните показания со схемой электропроводки ВАЗ 2107 для идентификации назначения проводов.

Цвет провода	Назначение (типичное)	Номер предохранителя
Синий	Питание моторчика (быстрая скорость)	F2 (10А)
Голубой с чёрным	Питание моторчика (медленная скорость)	F2 (10А)
Чёрный	Масса ("земля")	Кузовная точка

При обнаружении повреждённого участка замените провод целиком или аккуратно соедините концы методом пайки с обязательной изоляцией термоусадкой. Сильно окисленные разъёмы зачистите мелкой наждачкой или специальным средством, неплотные клеммы подогните.

Контроль массы моторчика дворников на кузове

Ненадежный контакт массы моторчика стеклоочистителя – частая причина полного отказа системы. Корпус электродвигателя должен иметь идеальное электрическое соединение с "минусом" кузова для замыкания цепи. Окисление крепежных болтов, слои краски или коррозия под точкой крепления нарушают это соединение, лишая моторчик возможности работать.

Проверку начинают с визуального осмотра места крепления моторчика к кузову (обычно под капотом в районе воздухозаборника или стойки). Убедитесь, что крепежные болты или гайки затянуты до конца, а между металлической площадкой корпуса мотора и кузовом отсутствуют посторонние прокладки, грязь или следы сильной коррозии. Особое внимание уделите состоянию контактов на самом проводе массы, если он подключен отдельно, а не через корпус.

Диагностика и устранение неисправности массы

Для точной проверки выполните следующие действия:

1. Снимите клемму "минус" с аккумулятора.
2. Открутите крепежные болты/гайки моторчика.
3. Зачистите контактные поверхности на корпусе моторчика и кузове металлической щеткой или наждачной бумагой до чистого металла.
4. Обработайте очищенные поверхности антикоррозийным составом (например, смазкой Литол-24).
5. Надежно затяните крепеж после установки моторчика на место.

Дополнительная проверка: Включите зажигание и дворники. Измерьте мультиметром в режиме вольтметра напряжение между корпусом моторчика и "минусовой" клеммой АКБ. Если прибор показывает больше 0.5 В – контакт массы недостаточный, требуется повторная очистка точек соединения или проверка целостности основного провода массы кузова.

Диагностика кнопки включения дворников на рулевой колонке

Кнопка включения дворников на рулевой колонке ВАЗ 2107 подвержена износу и окислению контактов из-за постоянного механического воздействия и влаги. Её неисправность проявляется как полным отказом системы, так и срабатыванием дворников только в отдельных положениях переключателя.

Для проверки демонтируйте пластиковый кожух рулевой колонки, открутив крепёжные винты. Снимите разъём с кнопки, аккуратно поддев фиксатор отвёрткой. Визуально оцените состояние контактных групп на предмет следов коррозии, трещин или оплавления пластика.

Этапы диагностики мультиметром

1. Переведите мультиметр в режим прозвонки (значок диода или звука)
2. Подсоедините щупы к контактам разъёма кнопки согласно схеме:
   • Первый режим: Контакт 53 (постоянный +12В) и Контакт 53а
   • Второй режим: Контакт 53 и Контакт 53b
3. Поочерёдно переключая рычаг дворников, зафиксируйте показания:

   Положение	Ожидаемое значение
   I (кратковременно)	Замкнуты 53-53a
   II (постоянно)	Замкнуты 53-53b
   0 (выкл.)	Разомкнуты все цепи

Типовые проблемы и решения: При отсутствии замыкания в нужных режимах разберите кнопку, очистите контакты спиртом и мелкой наждачной бумагой (№600-800). Проверьте целостность пружинных элементов. При физических повреждениях корпуса или подгорании дорожек замените блок переключателя целиком.

Важно: Перед сборкой обработайте контакты токопроводящей смазкой для предотвращения окисления. Убедитесь в плотной посадке разъёма и отсутствии перегибов проводов при установке кожуха колонки.

Проверка контактов в разъемах подрулевого переключателя

Проблемы с контактами в разъемах подрулевого переключателя – частая причина отказа дворников на ВАЗ 2107. Окисление, загрязнение или ослабление клемм нарушает передачу управляющего сигнала к мотору очистителей. Доступ к разъемам требует частичного демонтажа элементов рулевой колонки.

Снимите пластиковые кожухи рулевой колонки, открутив крепежные винты отверткой. Найдите разъемы, идущие от подрулевого переключателя (комбинированного рычага). Обычно их два: основной для света/поворотников и отдельный – для дворников/омывателя (белый прямоугольный разъем на 5 контактов).

Методика проверки и восстановления контактов

1. Отсоедините разъемы: Нажмите на фиксатор и аккуратно разъедините колодки.
2. Визуальный осмотр:
   • Проверьте контакты внутри разъемов на наличие зеленоватого или белого налета (окислы).
   • Убедитесь в отсутствии загрязнений (пыль, следы смазки).
   • Осмотрите фиксаторы и корпус разъема на предмет трещин.
3. Очистка контактов:
   • Используйте ватную палочку или мягкую кисть, смоченную в очистителе контактов (WD-40, спирт).
   • Аккуратно протрите штырьки и гнезда. Избегайте абразивов!
   • При сильном окислении – мелкой наждачной бумагой ("нулевкой"), затем обезжирьте.
4. Проверка плотности соединения:
   • Убедитесь, что клеммы в колодках не разогнуты. При необходимости аккуратно подогните их тонкой отверткой.
   • После очистки и подгиба надежно соедините разъемы до щелчка фиксатора.

Контрольная проверка: Включите зажигание и проверьте работу дворников на всех скоростях. Если проблема сохраняется – исследуйте цепь дальше (реле, мотор, "массу").

Тестирование работоспособности моторчика дворника напрямую от АКБ

Отсоедините разъем питания моторчика дворников и снимите узел с автомобиля для удобства проверки. Очистите клеммы моторчика от окислов и загрязнений перед подключением.

Подготовьте два изолированных провода длиной 1-1.5 метра с зачищенными концами. Убедитесь в наличии исправного АКБ с напряжением 12В.

Порядок подключения и диагностики

1. Провод №1 подключите к положительной клемме (+) АКБ
2. Провод №2 подключите к отрицательной клемме (-) АКБ
3. Свободный конец провода №1 присоедините к центральному контакту моторчика
4. Свободный конец провода №2 замкните на металлический корпус моторчика

При корректном подключении исправный моторчик начнет вращать выходной вал. Если вращения нет:

• Проверьте надежность контактов на всех соединениях
• Убедитесь в отсутствии обрыва проводов
• Попробуйте поменять полярность подключения

Реакция моторчика	Вывод	Действия
Вращается стабильно	Моторчик исправен	Искать неисправность в проводке или реле
Издает гул, но не вращается	Заклинивание редуктора	Разобрать, очистить шестерни
Полное отсутствие реакции	Неисправность обмоток	Замена мотор-редуктора

Важно: при смене полярности исправный моторчик должен вращаться в обратную сторону. Отсутствие реакции в обоих случаях подтверждает необходимость замены узла.

Разборка и очистка пластин мотор-редуктора

После снятия мотор-редуктора с автомобиля отсоедините электрический разъём и разместите устройство на чистой рабочей поверхности. Демонтируйте пластиковый кожух, открутив крепёжные винты крестовой отвёрткой, сохраняя все мелкие детали в отдельной ёмкости для предотвращения потерь.

Аккуратно извлеките роторный узел, обращая внимание на расположение графитовых щёток и пружин. Снимите крышку корпуса редуктора, поддев её тонкой отвёрткой по периметру, чтобы получить доступ к контактным пластинам коллектора.

Очистка контактных пластин

Визуально оцените состояние пластин коллектора: окисление проявляется тёмным налётом, а износ – глубокими выбоинами или неравномерным стиранием поверхности. Для восстановления контакта выполните следующие действия:

1. Обработайте пластины мелкозернистой наждачной бумагой (№400-600) круговыми движениями до появления металлического блеска
2. Удалите абразивную пыль кисточкой, смоченной в очистителе контактов или техническом спирте
3. Проверьте глубину выработки: при зазорах свыше 0.5 мм потребуется замена коллектора
4. Протрите контактные дорожки сухой безворсовой салфеткой

Проблема	Способ устранения
Сильное окисление	Повторная шлифовка + обработка токопроводящей смазкой
Загрязнение графитовой пылью	Продувка сжатым воздухом
Коррозия в зазорах	Чистка латунной щёткой

Перед сборкой проверьте плавность хода ротора вручную и целостность прижимных пружин щёток. При установке щёточного узла убедитесь, что они свободно перемещаются в держателях без заклинивания. Соберите мотор-редуктор в обратной последовательности, особое внимание уделив правильному позиционированию механизма парковки дворников.

Замена изношенных щеток электродвигателя

Износ графитовых щеток – частая причина отказа дворников при рабочем электродвигателе. Щетки стираются о коллектор ротора, теряя контакт и прерывая подачу тока. Основной признак – двигатель не запускается или работает рывками, хотя реле щелкает и питание на разъем приходит.

Для замены потребуются новые щетки под конкретную модель мотор-редуктора (часто универсальные для классики ВАЗ), крестовая отвертка, пассатижи, чистая ветошь и спирт для очистки коллектора. Работы проводятся при снятом моторчике и отключенной клемме АКБ.

Порядок замены щеток

1. Снимите задний пластиковый кожух электродвигателя, открутив крепежные винты.
2. Аккуратно извлеките пружины и изношенные щетки из щеткодержателей, запомнив их ориентацию.
3. Очистите коллектор ротора от графитовой пыли и грязи ветошью, смоченной в спирте.
4. Проверьте плавность хода новых щеток в держателях и установите их, прижимая пружинами.
5. Убедитесь, что щетки свободно перемещаются и плотно прилегают к коллектору без перекосов.
6. Соберите кожух, затяните винты и установите моторчик на место.

Важно: Не допускайте попадания смазки на коллектор или щетки. Если ламели коллектора имеют глубокий выработ или подгорели – потребуется замена двигателя. После сборки проверьте работу дворников на всех режимах до установки трапеции на место.

Восстановление контактов в колодке подключения моторчика

Окисление или нарушение соединения в разъеме электродвигателя – частая причина отказа дворников. Пластиковый корпус колодки расположен на тыльной стороне моторного отсека, подвергаясь воздействию влаги и грязи, что ведет к коррозии металлических контактов и потере проводимости.

Для диагностики проблемы снимите колодку с клемм моторчика и визуально проверьте состояние штырей и гнезд. Наличие зеленоватого или белого налета, темных пятен, а также свободное болтание проводов в разъеме – явные признаки неисправности.

Этапы восстановления контактов

1. Обесточьте цепь: Снимите клемму «минус» с аккумулятора перед работами.
2. Демонтаж колодки: Отожмите фиксатор разъема и аккуратно отсоедините его от моторчика.
3. Чистка контактов:
   • Обработайте штыри моторчика и гнезда колодки мелкой наждачной бумагой (№400-800).
   • Удалите остатки окислов ватной палочкой, смоченной в WD-40 или спирте.
   • Просушите разъем сжатым воздухом или тканью.
4. Проверка проводов: Осмотрите места входа кабелей в колодку. При обнаружении обрывов:
   • Обрежьте поврежденный участок изоляции.
   • Зачистите проводники и пропаяйте соединения.
   • Наденьте термоусадку для герметизации.
5. Усиление контакта:
   • Аккуратно подогните усики гнезд внутри колодки пассатижами для плотного обхвата штырей.
   • Нанесите токопроводящую смазку или силиконовый состав на контактные группы.
6. Сборка: Защелкните разъем на моторчике до характерного щелчка, убедившись в надежной фиксации.

Важно! После сборки проверьте работу дворников на всех скоростях. Если проблема сохраняется, дополнительно прозвоните цепь тестером на предмет обрыва между колодкой и реле/переключателем.

Проверка зубьев шестерни редуктора на сколы

Шестерня редуктора дворников отвечает за передачу вращения от электродвигателя к рычагам щёток. Повреждённые зубья нарушают сцепление элементов, приводя к полной остановке механизма или неравномерному ходу щёток. Дефекты возникают из-за естественного износа, коррозии или механических перегрузок (например, при попытке включить дворники, примёрзшие к стеклу).

Для диагностики демонтируйте редуктор с автомобиля. Открутите крепёжные болты, отсоедините тяги и снимите узел. Разберите корпус редуктора, аккуратно извлекая шестерню для детального осмотра. Убедитесь в наличии хорошего освещения – мелкие сколы легко пропустить.

Порядок выявления дефектов

Тщательно очистите шестерню от старой смазки и загрязнений с помощью щётки и ветоши. Вращайте деталь, последовательно проверяя каждый зуб под разными углами. Основные признаки проблемы:

• Сколы или трещины на торцевых или рабочих поверхностях зубьев;
• Деформация профиля (зазубрины, вмятины, сточенные участки);
• Отсутствие фрагментов зубьев (особенно в местах максимальной нагрузки).

Используйте увеличительное стекло для точной оценки состояния металла. Повреждённая шестерня восстановлению не подлежит – требуется замена на новую. Установите исправную деталь, нанесите термостойкую смазку (например, Литол-24) и соберите узел в обратной последовательности.

Смазка оси червячной передачи мотор-редуктора

Недостаток смазки на оси червяка – распространённая причина заклинивания механизма. При длительной эксплуатации заводская смазка теряет свойства, что приводит к трению металлических деталей и заеданию оси.

Для устранения проблемы требуется разборка мотор-редуктора и обновление смазочного материала. Используйте термостойкие составы типа Литол-24 или ШРУС-4, обеспечивающие защиту при высоких нагрузках.

Последовательность работ:

1. Снимите мотор-редуктор: отсоедините клеммы, открутите гайки крепления к кузову
2. Разберите корпус:
   • Открутите винты крышки редуктора
   • Извлеките червячный вал с шестернями
3. Очистите ось и червяк от старой смазки ветошью
4. Нанесите новую смазку:
   • Обильно обработайте ось червяка
   • Заполните пазы зубчатой передачи
   • Прокрутите механизм для распределения состава
5. Соберите узел в обратной последовательности

После установки проверьте работу дворников на всех режимах. Избегайте избытка смазки – выдавленные излишки могут попасть на электронные компоненты.

Регулировка крайнего положения дворников через ограничительную шайбу

Необходимость регулировки возникает при некорректном парковочном положении щёток (слишком высоко или низко относительно стекла) или их заезде за пределы уплотнителей. Процедура выполняется на неподвижном автомобиле при снятых щётках для предотвращения повреждений.

Основным инструментом регулировки является ограничительная шайба, расположенная на выходном валу червячного редуктора моторчика дворников. Её смещение изменяет угол вращения приводного рычага, фиксируя крайнюю точку хода щёток.

Порядок выполнения регулировки

1. Снимите пластиковый кожух под капотом, скрывающий мотор дворников и тяги привода.
2. Отсоедините тяги привода от рычага редуктора, аккуратно сняв стопорные кольца или шплинты.
3. Отыщите ограничительную шайбу – металлический диск с прорезью, закреплённый на валу гайкой или стопорным кольцом.
4. Ослабьте крепёж шайбы (ключом на 10 или плоскогубцами), не выкручивая полностью.
5. Поверните шайбу в нужном направлении:
   • По часовой стрелке – для снижения парковочного положения щёток
   • Против часовой стрелки – для поднятия парковочного положения щёток
6. Затяните крепёж шайбы после выставления требуемого положения.
7. Соберите узел в обратной последовательности, установите щётки и проверьте работу дворников в нескольких циклах.

Симптом	Направление поворота шайбы
Щётки остаются слишком высоко на стекле	По часовой стрелке (опускание)
Щётки упираются в капот или уплотнитель	Против часовой стрелки (подъём)

При сильном смещении шайбы возможна блокировка механизма в крайних точках – в этом случае требуется повторить регулировку с меньшим шагом смещения. Если корректировка не даёт результата, проверьте износ втулок редуктора или деформацию тяг.

Анализ работоспособности подрулевого переключателя режимов

Подрулевой переключатель напрямую управляет работой дворников, замыкая электрические цепи для разных режимов. Его неисправность проявляется как полный отказ системы, отсутствие отдельных скоростей или самопроизвольное включение/выключение щеток. Диагностику начинают после проверки предохранителя F2 (10А) и исправности мотора дворников.

Для тестирования снимите пластиковый кожух рулевой колонки, отсоедините разъем переключателя. Осмотрите контакты на предмет окисления, загрязнения или механических повреждений. Используйте мультиметр в режиме прозвонки для проверки замыкания цепей в разных положениях рычага.

Типовые неисправности и методы устранения

• Окисление контактов: очистите разъемы и штекеры переключателя WD-40 или мелкой наждачной бумагой.
• Обрыв проводов: прозвоните тестером провода от переключателя к реле (сине-черный) и мотору (серый, синий, оранжевый).
• Механический износ: при треске, заедании рычага или нарушении фиксации режимов – замените переключатель целиком.

Положение рычага	Проверяемые контакты	Норма
Выключено	53а – 53	∞ (обрыв)
I скорость	53а – 53	0 Ом (КЗ)
II скорость	53b – 53	0 Ом (КЗ)
Кратковременное	53с – 53	0 Ом при нажатии

Если мультиметр показывает несоответствие параметров таблицы при корректном переключении – разберите корпус переключателя. Проверьте целостность токопроводящих дорожек и прижим пластин контактов. При обнаружении деформации или износа деталей узел подлежит замене.

Поиск короткого замыкания в проводке рулевой колонки

Следующим этапом после исключения проблем с реле и двигателем является проверка проводки в районе рулевой колонки. Именно здесь провода, идущие к подрулевому переключателю дворников, часто перетираются о металлические кромки или ломаются из-за постоянных движений руля при эксплуатации. Это распространенная точка отказа на ВАЗ 2107.

Для поиска замыкания потребуется мультиметр в режиме прозвонки или измерения сопротивления (Омы), отвертка для снятия пластиковых кожухов колонки, фонарик и, возможно, пассатижи с изолентой для ремонта. Обязательно отсоедините минусовую клемму аккумулятора перед началом работ!

Порядок действий при поиске КЗ:

1. Снимите пластиковые кожухи рулевой колонки. Обычно они крепятся на винтах или защелках снизу и сверху.
2. Визуально осмотрите жгут проводов. Ищите явные повреждения изоляции, перетертости, оплавления, оголенные жилы, особенно в местах изгибов и около точек крепления жгута к кронштейнам колонки.
3. Осмотрите разъем подрулевого переключателя. Проверьте, нет ли окислов, следов нагрева (потемнение пластика), неплотно сидящих контактов или выдавленных фиксаторов.
4. Прозвоните цепи мультиметром:
   • Переведите мультиметр в режим измерения сопротивления (шкала Омы) или прозвонки (со звуковым сигналом).
   • Одним щупом касайтесь массы кузова (чистый неокрашенный болт).
   • Вторым щупом последовательно касайтесь каждого контакта в разъеме подрулевого переключателя, который относится к цепи дворников (обычно провода синего, желтого, голубого цветов).
   • Показание мультиметра, близкое к нулю Ом (или звуковой сигнал прозвонки) на любом из этих контактов указывает на короткое замыкание данного провода на массу.
5. Определите точное место КЗ. Если КЗ обнаружено, аккуратно сдвигайте и сгибайте жгут проводов вдоль колонки, наблюдая за показаниями мультиметра. Место, где показания резко меняются (сопротивление появляется или пропадает), и есть точка повреждения.

Устранение неисправности:

• Зачистите и восстановите изоляцию: При небольшом повреждении изоляции аккуратно зачистите провод, оберните место изолентой высокого качества или примените термоусадку.
• Замените поврежденный участок провода: При сильном повреждении или обрыве жилы вырежьте неисправный участок и впаяйте новый провод аналогичного сечения, тщательно изолируя соединения.
• Защитите жгут: После ремонта обязательно закрепите жгут так, чтобы он не терся о металл. Можно использовать дополнительную пластиковую гофру или изоленту для фиксации и защиты.
• Проверьте разъем: При проблемах в разъеме (окислы, разболтанные контакты) почистите контакты, подогните их для лучшего соединения или замените разъем целиком.

Проверка напряжения на контакте "30" моторчика при включении

После проверки предохранителя F5 и реле дворников переходим к диагностике силового питания моторчика. Контакт "30" (толстый провод, обычно красного или красно-белого цвета) отвечает за подачу постоянного "+12В" от аккумулятора вне зависимости от положения подрулевого переключателя.

Для тестирования потребуется мультиметр в режиме вольтметра (DC 20V). Снимите защитный резиновый колпачок с колодки моторчика, включите зажигание и поставьте переключатель дворников в любое рабочее положение. Минусовой щуп мультиметра подключите к массе кузова или минусовой клемме АКБ.

Последовательность измерений

1. Подготовка: Зафиксируйте моторчик дворников, отключив механическую тягу от рычага. Снимите разъем с моторчика, очистите контакты от окислов.
2. Проверка контакта "30": Приложите плюсовой щуп мультиметра к металлической части контакта "30" в отсоединенной колодке проводов. Напряжение должно составлять 11.8-12.6В при включенном зажигании.

Показание вольтметра	Диагностика
~12В	Питание исправно → проверяйте контакт "53а" и моторчик
0В	Обрыв в цепи: прозвоните провод от контакта "30" до предохранителя F5
Менее 10В	Короткое замыкание, окисление или повреждение провода

При отсутствии напряжения на контакте "30": проверьте целостность провода от колодки до блока предохранителей, состояние клемм в разъемах реле и предохранителя F5. Используйте лампу-пробник для поиска обрыва под нагрузкой.

Тест целостности провода от реле до моторчика

Проверка проводки между реле дворников и электродвигателем – критический этап диагностики. Обрыв или повреждение изоляции на этом участке – частая причина отказа работы механизма.

Для тестирования потребуется мультиметр в режиме прозвонки или измерения сопротивления (Ом). Предварительно отсоедините разъем от моторчика дворников и снимите реле дворников с блока предохранителей для доступа к его контактам.

Порядок проверки цепи

Определите управляющий контакт реле, отвечающий за подачу питания на моторчик (обычно обозначен цифрой 87 или маркировкой "Нагрузка" в схеме реле). Найдите соответствующий силовой контакт в разъеме моторчика (часто толстый провод синего или коричневого цвета).

Действуйте по шагам:

1. Один щуп мультиметра подключите к контакту 87 на реле.
2. Второй щуп присоедините к силовому контакту разъема моторчика.
3. Оцените показания прибора:
   • Сопротивление близко к 0 Ом (писк прозвонки) – цепь цела.
   • Сопротивление "∞" (обрыв) или высокие значения – повреждение провода.
   • Колебания показаний – частичный обрыв или окисление контактов.

При обнаружении обрыва тщательно осмотрите участок провода от моторного отсека до блока реле, уделяя внимание местам перегибов у гофры рулевой колонки и точкам крепления к кузову. Замените поврежденный проводник или восстановите соединение методом пайки с термоусадкой.

Чистка механизма возврата дворников в исходное положение

Загрязнение или окисление контактов в механизме возврата – частая причина отказа работы дворников на ВАЗ 2107. Этот узел расположен под капотом, рядом с двигателем щёток стеклоочистителя, и отвечает за автоматическое возвращение дворников в нижнее положение после выключения.

Для доступа к механизму необходимо демонтировать пластиковый кожух под лобовым стеклом. Снимите дворники, открутив гайки крепления рычагов, затем аккуратно подденьте клипсы или открутите винты, удерживающие сам кожух. После снятия вы увидите электродвигатель и прикреплённый к нему червячный редуктор с пластиковым диском (кулачком) и контактной группой.

Процедура очистки

Выполните следующие действия для восстановления работоспособности:

1. Отсоедините клемму «минус» от аккумулятора для безопасности.
2. Снимите крышку механизма возврата, отогнув фиксаторы или выкрутив винты (зависит от года выпуска).
3. Извлеките пластиковый диск (кулачок) с контактами. Обычно он крепится на оси редуктора и легко снимается.
4. Очистите контактные дорожки на диске и неподвижные контакты в корпусе механизма. Используйте:
   • Вату или безворсовую салфетку, смоченную в спирте или очистителе контактов.
   • Мелкую наждачную бумагу (№600-800) только при сильном окислении – действуйте аккуратно, чтобы не стереть токопроводящий слой.
5. Осмотрите и смажьте ось червячного редуктора каплей силиконовой смазки или Литола-24.
6. Соберите узел в обратном порядке, убедившись, что диск плотно посажен на ось, а контакты не деформированы.

Проверка после чистки: Подключите АКБ, включите зажигание и проверьте работу дворников на всех режимах. Убедитесь, что щётки возвращаются в исходное положение полностью и без задержек. Если проблема сохраняется – проверьте реле дворников, мотор и проводку.

Замена треснувшего пластикового рычага привода дворников

Снимите защитный резиновый чехл, отогнув его края, чтобы получить доступ к механизму привода. Ослабьте гайку крепления тяги к моторчику дворников с помощью ключа на 13 мм, предварительно обработав резьбовое соединение проникающей смазкой WD-40 при наличии коррозии.

Отсоедините пластиковый рычаг от шарового наконечника тяги, поддев стопорную шайбу тонкой отверткой. Снимите поврежденную деталь, аккуратно расшатывая ее на валу электродвигателя, избегая чрезмерных усилий, способных повредить вал.

Установка нового элемента

1. Очистите посадочное место на валу моторчика от грязи и остатков старой смазки
2. Нанесите тонкий слой термостойкой смазки (например, Литол-24) на вал
3. Наденьте новый рычаг, совместив шлицы на валу и внутренней части детали
4. Проверьте свободный ход рычага рукой – он должен вращаться без заеданий

Критический момент	Контроль качества
Затяжка крепежной гайки	Момент 7-9 Н·м (ключ с динамометром)
Сборка узла	Отсутствие перекоса тяги относительно рычага

Соедините шаровой наконечник тяги с рычагом до характерного щелчка фиксатора. Проверьте работоспособность дворников до установки резинового чехла, включив все режимы работы. При обнаружении неравномерного хода щеток или посторонних шумов немедленно отключите питание и проверьте соосность деталей.

Верните на место защитный чехл, убедившись в плотном прилегании его краев к кузову. Важно: эксплуатация без чехла приводит к быстрому загрязнению механизма и повторной поломке.

Диагностика втулок тяг стеклоочистителя на заклинивание

Заклинивание втулок тяг стеклоочистителя приводит к полной блокировке движения рычагов дворников. Данная неисправность проявляется при попытке включения очистителей: электромотор гудит, но щетки остаются неподвижными либо резко останавливаются в одном положении. Механическое заедание возникает из-за деформации пластиковых втулок, коррозии металлических осей или отсутствия смазки в узле.

Перед диагностикой обязательно снимите тяги с редуктора электродвигателя и рычагов стеклоочистителей. Отсоедините пружинные фиксаторы, после чего извлеките шарниры тяг из крепежных проушин. Это обеспечит свободный доступ к втулкам для точной оценки их состояния без нагрузки.

Порядок проверки втулок

1. Визуальный осмотр: Убедитесь в отсутствии трещин, сколов или глубоких царапин на поверхности втулок. Проверьте, не деформированы ли посадочные гнезда в рычагах.
2. Тест на свободный ход:
   • Зафиксируйте рычаг тяги в тисках через мягкие накладки
   • Вручную проворачивайте шарнир в обе стороны – движение должно быть плавным, без заеданий
   • При ощутимом сопротивлении или щелчках демонтируйте втулку для детальной проверки
3. Анализ внутренней поверхности:

   Проблема	Признак
   Коррозия оси	Рыжий налет, шероховатости на металле
   Загрязнение	Затвердевшая грязь/пыль в зазоре
   Износ втулки	Эллипсовидная выработка, люфт

Если шарнир не проворачивается даже после демонтажа втулки, причиной является коррозия стальной оси. Не пытайтесь прикладывать чрезмерное усилие – это приведет к разрушению пластика. Для восстановления работоспособности зачистите ось мелкой наждачной бумагой, удалив ржавчину, затем смажьте графитовой смазкой Литол-24. При критическом износе втулки или трещинах обязательна замена комплекта тяг в сборе.

Восстановление изношенного шлицевого соединения вала

Износ шлицев на валу электродвигателя дворников или пластикового втулки-адаптера – частая причина проскальзывания и отказа механизма. Шлицы стираются из-за постоянных нагрузок и вибраций, особенно при заклинивании трамблера или коррозии.

Проверьте соединение, сняв трамблер и осмотрев шлицы на валу и ответной детали. Если они закруглились или имеют значительные выработки, восстановите геометрию одним из методов ниже.

Способы восстановления шлицевого соединения

Вариант 1: Установка стальной шайбы-проставки

• Изготовьте кольцо из стали толщиной 1-2 мм (например, из шайбы подходящего диаметра).
• Просверлите отверстие в кольце строго по размеру вала электродвигателя.
• Наденьте кольцо на вал, затем установите пластиковый адаптер трамблера поверх кольца.
• Кольцо компенсирует зазор, обеспечивая плотное зацепление шлицов адаптера с валом.

Вариант 2: Наварка металла с последующей проточкой

1. Зачистите вал электродвигателя от грязи и обезжирьте.
2. Нанесите сваркой точечные наплавки вдоль изношенных шлицев.
3. Аккуратно проточите шлицы напильником или на токарном станке до восстановления первоначального профиля.
4. Удалите окалину и заусенцы, проверьте плотность посадки адаптера.

Вариант 3: Замена адаптера с усиленным элементом

• Приобретите ремкомплект с металло-композитным адаптером (вместо стандартного пластикового).
• Снимите старый адаптер, очистите посадочное место на валу.
• Установите новый адаптер, зафиксировав его штатным стопорным кольцом.
• Металлические вставки в таком адаптере устойчивы к износу и исключают проскальзывание.

Метод	Сложность	Эффективность	Долговечность
Шайба-проставка	Низкая	Средняя	1-2 года
Наварка шлицев	Высокая	Отличная	5+ лет
Усиленный адаптер	Низкая	Высокая	3+ года

Важно: После ремонта смажьте шлицы графитовой смазкой и проверьте свободный ход трамблера – заклинивание ускорит повторный износ.

Устранение окислов на контактах реле К2

Окисление контактов реле К2 нарушает передачу тока в цепи дворников. Проблема проявляется при включении прерывистого режима или всех функций сразу. Визуальный осмотр выявляет темный налет или коррозию на металлических поверхностях контактной группы.

Для работ потребуется снятие реле из монтажного блока (расположен под рулевой колонкой). Отключите минусовую клемму АКБ перед демонтажем. Аккуратно подденьте фиксаторы реле отверткой и извлеките его из гнезда.

Этапы очистки контактов

1. Разберите корпус реле (отщелкните пластиковые зажимы по периметру).
2. Очистите контакты одним из методов:
   • Мелкой наждачной бумагой (зернистость 600-800) легкими движениями
   • Специальным очистителем электроцепей (нанесите на ватную палочку)
3. Удалите остатки абразива/очистителя сухой микрофиброй.
4. Проверьте упругость контактных пластин (при деформации аккуратно подогните).
5. Соберите корпус до характерного щелчка фиксаторов.

Материал	Преимущества	Риски
Наждачная бумага	Эффективно удаляет плотные окислы	Возможное истончение металла
Очиститель-спрей	Бережная обработка, защита от коррозии	Требует повторной обработки при сильном окислении

После установки реле на место подключите АКБ и проверьте работу дворников во всех режимах. Если проблема сохранилась, осмотрите разъем реле на предмет обрыва проводов или коррозии в гнезде.

Проверка герметичности салонного жгута проводов в зоне гофры

Разгерметизация салонного жгута в районе резиновой гофры между кузовом и дверью водителя – частая причина попадания воды на контакты и блоки предохранителей. Влага вызывает коррозию, короткое замыкание и нарушение работы дворников.

Для проверки снимите резиновую гофру, защищающую жгут, и тщательно осмотрите её целостность и плотность прилегания к кузову и стойке. Проверьте состояние самого жгута – ищите трещины, переломы или следы воды внутри.

Пошаговая проверка и устранение негерметичности

Необходимые действия:

1. Откройте дверь водителя и аккуратно вытяните гофру из посадочных мест на кузове и дверной стойке.
2. Визуально оцените целостность гофры: трещины, надрывы, затвердение резины. Осмотрите жгут внутри на предмет влаги, окисления контактов или повреждения изоляции.
3. Протрите жгут сухой тряпкой. Если обнаружена влага – тщательно просушите феном (холодным воздухом).
4. Обработайте электрические контакты в зоне прохождения жгута средством для очистки и защиты от окисления (WD-40 или аналогичным электротехническим спреем).

Варианты ремонта:

• Замена гофры: При обнаружении повреждений гофру необходимо заменить на новую.
• Герметизация стыков: Если гофра цела, но плохо прилегает, нанесите автомобильный герметик (например, силиконовый) на посадочные места перед установкой.
• Ремонт жгута: При повреждении изоляции проводов заизолируйте их термоусадкой или изолентой. Сильно поврежденные провода замените.

Симптом проблемы	Действие
Вода внутри гофры/на жгуте	Сушка, обработка контактов, герметизация/замена гофры
Трещины на гофре	Замена гофры
Окисление контактов в разъемах жгута	Чистка контактов, нанесение защитного спрея
Плохое прилегание гофры	Очистка посадочных мест, нанесение герметика

Тестирование работы реле прерывателя в режиме омывателя

Для проверки реле прерывателя в цепи омывателя потребуется мультиметр, контрольная лампа 12В и схема электрооборудования ВАЗ 2107. Начните с отключения разъема реле прерывателя (обычно расположено в монтажном блоке под рулевой колонкой, обозначено Р2 или РП5). Визуально оцените состояние контактов на предмет окисления или повреждений.

Подайте напряжение 12В напрямую на контакт 85 реле (управляющая цепь), а 86 – на массу. Исправное реле издаст четкий щелчок. Проверьте мультиметром в режиме прозвонки замыкание между контактами 30 (постоянный +12В) и 87 (выход на омыватель) при срабатывании. Отсутствие контакта указывает на неисправность реле.

Пошаговая процедура диагностики

1. Снимите реле прерывателя с монтажного блока.
2. Подключите «плюс» АКБ к выводу 85, «минус» – к выводу 86.
3. Убедитесь в наличии щелчка (срабатывание электромагнита).
4. Прозвоните контакты 30 и 87: при подаче напряжения сопротивление должно быть ~0 Ом.
5. Отключите питание: контакты 30 и 87 должны разомкнуться (сопротивление ∞).

Важно! Если реле срабатывает, но контакты не замыкаются – зачистите их мелкой наждачной бумагой. При отсутствии щелчка или обрыве в катушке замените реле. Для временного решения подключите омыватель напрямую через кнопку, минуя прерыватель.

Ремонт обрыва цепи питания на участке замка зажигания

При обрыве цепи питания в зоне замка зажигания напряжение перестает поступать на электродвигатель дворников, что полностью блокирует их работу. Данная неисправность часто возникает из-за перетирания проводов в гибком жгуте между рулевой колонкой и замком или окисления контактов разъемов.

Для локализации проблемы потребуется проверить целостность проводов силового питания (оранжевый с черной полосой, сечение 2.5 мм²) на участке от монтажного блока предохранителей (F4 10А) до клеммы "К" замка зажигания. Последовательная диагностика выполняется мультиметром в режиме прозвонки или проверки напряжения.

Алгоритм поиска и устранения обрыва

1. Отключите минусовую клемму аккумулятора
2. Снимите пластиковые кожухи рулевой колонки
3. Отсоедините разъемы замка зажигания и колодку монтажного блока
4. Прозвоните цепь по точкам:
   • Клемма "К" замка → контакт №4 колодки монтажного блока
   • Клемма "К" замка → ножка предохранителя F4
5. При обнаружении обрыва:
   • Зачистите окисленные контакты разъемов
   • Замените поврежденный участок провода с обязательной термоусадкой соединений
   • Восстановите изоляцию гибкого жгута
6. Соберите узел в обратной последовательности

Контрольная точка	Нормальное сопротивление	Признак обрыва
Клемма "К" замка - контакт №4 монтажного блока	0–0.5 Ом	∞ (обрыв) или >5 Ом
Клемма "К" замка - ножка предохранителя F4	0–0.5 Ом	∞ (обрыв)

Важно: После ремонта проверьте работу дворников во всех режимах до установки кожухов. Убедитесь в отсутствии перегибов проводов при повороте руля. Профилактически обработайте контакты разъемов токопроводящей смазкой.

Контроль напряжения на клемме "I" замка зажигания

Клемма "I" замка зажигания отвечает за питание цепей, активируемых при включенном зажигании, включая дворники. Отсутствие напряжения на этой клемме приведет к отказу работы стеклоочистителей, даже если остальные элементы системы исправны.

Проверку выполняют при включенном зажигании, используя мультиметр в режиме измерения постоянного напряжения (DCV 20V). Требуется обеспечить доступ к контактной группе замка зажигания, для чего может понадобиться снятие пластиковых накладок рулевой колонки.

Последовательность действий

Отсоедините колодку проводов от замка зажигания. Найдите клемму с маркировкой "I" (на некоторых моделях обозначена как "П"). Включите зажигание, повернув ключ в первое положение.

1. Подключите красный щуп мультиметра к клемме "I" на колодке проводов.
2. Черный щуп подключите к "массе" (неокрашенный металл кузова или минус АКБ).
3. Снимите показания прибора. Корректное значение - 12-14 В (напряжение бортовой сети).

Интерпретация результатов:

• Напряжение 12-14 В: Питание на клемму подается исправно. Проблему следует искать в переключателе дворников, проводке к мотору или самом электродвигателе.
• Отсутствие напряжения (0 В): Обрыв цепи питания клеммы "I". Требуется дальнейшая диагностика.
• Напряжение ниже 10 В: Плохой контакт, окисление или частичный обрыв в цепи питания.

Дальнейшая проверка при отсутствии напряжения:

Элемент	Методика проверки
Предохранитель F2 (8А)	Проверить целостность предохранителя в монтажном блоке. Заменить при перегорании.
Проводка (монтажный блок - замок)	Прозвонить цепь от предохранителя F2 до клеммы "I" на предмет обрыва. Проверить розовый провод на КЗ.
Контактная группа замка	Осмотреть контакты на предмет подгорания или коррозии. При дефектах заменить группу.

Важно: Перед проверкой убедитесь в исправности аккумулятора и надежности его подключения. Все работы проводите при отключенной минусовой клемме АКБ.

Замена подрулевого переключателя при неисправности контактных групп

Неисправность контактных групп подрулевого переключателя напрямую влияет на работу дворников. Износ или окисление контактов внутри узла нарушает передачу сигнала на мотор стеклоочистителя и реле. В таких случаях необходима замена всего переключателя.

Новый переключатель гарантирует восстановление электрического соединения и корректную работу всех функций: скоростей дворников, омывателя, а также поворотников и света (в зависимости от модели). Перед заменой убедитесь в отсутствии проблем с предохранителями, мотором и реле дворников.

Процесс замены подрулевого переключателя

Необходимые инструменты и материалы:

• Новый подрулевой переключатель для ВАЗ 2107
• Ключ на 24 мм (для гайки руля)
• Крестовая отвертка
• Плоская отвертка
• Торцовая головка на 13 мм (для крепления кронштейна переключателя)

Пошаговая инструкция:

1. Отсоедините минусовую клемму аккумулятора для обесточивания системы.
2. Снимите декоративные пластиковые кожухи рулевой колонки, открутив крепежные винты крестовой отверткой.
3. Отверните гайку крепления рулевого колеса ключом на 24 мм. Снимите руль, предварительно отметив его положение на валу маркером.
4. Отсоедините разъемы проводов от задней части переключателя, нажав на фиксаторы.
5. Выкрутите винты крепления кронштейна переключателя к рулевой колонке торцовой головкой на 13 мм.
6. Аккуратно извлеките старый переключатель вместе с кронштейном из колонки.
7. Установите новый переключатель в обратной последовательности, совместив крепежные отверстия с колонкой.
8. Наденьте руль согласно меткам, затяните гайку с усилием 40-50 Н·м.
9. Подключите разъемы проводов к новому переключателю до щелчка фиксаторов.
10. Соберите кожухи колонки и подключите аккумулятор.

После замены проверьте работу дворников на всех режимах, включение поворотников и света. Убедитесь в отсутствии люфта руля и посторонних звуков при движении.

Проверка блокировки дворников при поднятом капоте

На автомобилях ВАЗ 2107 реализована система блокировки работы стеклоочистителей при открытом капоте. Данная функция предотвращает механические повреждения элементов привода или самих дворников в случае случайного включения во время обслуживания подкапотного пространства.

Если капот не закрыт до конца или неисправен контактный выключатель блокировки, система воспринимает это как необходимость остановки дворников. Это одна из частых причин полного отказа работы очистителей при внешне исправной электрической цепи.

Порядок проверки и устранения неисправности

Шаг 1: Контроль положения капота
Убедитесь, что капот полностью закрыт. Даже небольшой зазор (5-10 мм) может активировать блокировку. Нажмите на переднюю часть капота до характерного щелчка фиксатора.

Шаг 2: Поиск концевика блокировки
Выключатель расположен в подкапотном пространстве:

• Найдите пластиковый концевой выключатель цилиндрической формы
• Он установлен на правой (пассажирской) стороне моторного щита, рядом с местом фиксации капота

Шаг 3: Проверка работы выключателя

1. Откройте капот, найдите кнопку выключателя (металлический шток)
2. Вручную нажмите и отпустите шток пальцем – должен ощущаться четкий ход и щелчок
3. При отпущенной кнопке (капот открыт) контакты разомкнуты – блокировка активна
4. При нажатой кнопке (капот закрыт) контакты замкнуты – блокировка снята

Шаг 4: Диагностика и ремонт
Возможные проблемы и решения:

Неисправность	Решение
Загрязнение или коррозия контактов	Очистить контакты WD-40, протереть насухо
Механическое залипание штока	Обработать шток силиконовой смазкой
Обрыв проводов у разъема	Восстановить пайку соединений
Полный выход из строя концевика	Замена выключателя (артикул 2105037109)

Шаг 5: Проверка результата
После устранения неполадки закройте капот и проверьте работу дворников во всех режимах. Если блокировка была единственной причиной – очистители восстановят функциональность.

Чистка датчика дождя (при наличии)

Важно понимать, что штатная комплектация ВАЗ 2107 не включает датчик дождя. Данный пункт актуален исключительно для автомобилей, где такое устройство было установлено владельцем дополнительно в рамках тюнинга или модернизации.

Если ваш ВАЗ 2107 оснащен таким датчиком, и дворники перестали адекватно реагировать на осадки, одной из возможных причин может быть загрязнение оптической поверхности датчика. Пыль, грязь, разводы или следы от чистящих средств на стекле в зоне его работы существенно ухудшают его способность корректно определять наличие и интенсивность дождя.

Процедура чистки датчика дождя

Для восстановления работоспособности необходимо аккуратно очистить зону датчика:

1. Определите расположение: Датчик дождя обычно крепится к внутренней поверхности лобового стекла в верхней центральной части, за зеркалом заднего вида. Он выглядит как небольшой пластиковый блок с линзой, прилегающей к стеклу.
2. Подготовьте чистящие средства: Используйте мягкую безворсовую салфетку из микрофибры или специальные салфетки для оптики. В качестве чистящей жидкости применяйте изопропиловый спирт или специальное средство для чистки стекол и оптики. Избегайте средств на основе ацетона, растворителей или аммиака, а также грубых тканей – они могут повредить покрытия стекла или датчика.
3. Очистите внешнюю поверхность стекла: Тщательно вымойте внешнюю сторону лобового стекла напротив места установки датчика. Любая грязь, битумные пятна, следы насекомых или потертости дворников на этом участке будут мешать прохождению света и искажать показания датчика.
4. Очистите внутреннюю поверхность стекла и линзу датчика:
   • Слегка смочите салфетку выбранным чистящим средством.
   • Аккуратно, без сильного нажима, протрите внутреннюю поверхность стекла в области расположения датчика дождя.
   • Если конструкция крепления позволяет безопасно добраться, осторожно протрите и саму линзу датчика, прилегающую к стеклу (обычно это прозрачный гель или пластиковая поверхность). Не прилагайте усилий, чтобы не сдвинуть или не повредить датчик.
5. Убедитесь в отсутствии разводов: После чистки протрите зону сухой частью салфетки микрофибры или чистой сухой салфеткой для оптики, чтобы удалить возможные разводы. Поверхность должна быть абсолютно чистой и прозрачной.

Крайне важно при чистке внутренней стороны стекла в зоне датчика избегать попадания чистящей жидкости на корпус самого датчика или его проводку. Изопропиловый спирт безопасен для стекла и большинства пластиков, но может повредить клеевые соединения или электронику при попадании внутрь корпуса. Чистите только стекло и доступную часть линзы.

Программный сброс электронного блока управления (для моделей с инжектором)

Программный сброс ЭБУ актуален при сбоях в работе электронных систем автомобиля, которые могут косвенно влиять на цепи управления дворниками. Эта процедура очищает оперативную память контроллера и стирает накопленные ошибки, восстанавливая штатные настройки.

Для выполнения сброса не требуются специальные инструменты. Основные методы:

Способы сброса ЭБУ

1. Отключение питания:
   • Заглушите двигатель и выньте ключ из замка зажигания
   • Отсоедините минусовую клемму от аккумулятора
   • Выждите 10-15 минут для сброса остаточного заряда
   • Верните клемму на место и затяните крепление
2. Через диагностический разъем:
   • Подключите диагностический сканер (например, ELM327) к OBD-II порту
   • Запустите ПО на смартфоне/ПК (Torque, OpenDiag)
   • Выберите функцию "Стереть ошибки" или "Сброс ЭБУ"
   • Дождитесь завершения процедуры

После сброса выполните пробную поездку 5-10 км для адаптации контроллера. Проверьте работу дворников и других систем. Если проблема сохраняется – ищите физическую неисправность в цепи.

Диагностика обрыва провода "массы" под обшивкой крыши

Обрыв провода массы, идущего к электродвигателю дворников, часто возникает из-за постоянного изгиба при поднятии/опускании стекла двери задка. Провод проходит вдоль левой стойки кузова под обшивкой крыши и со временем переламывается в зоне максимального изгиба.

Для диагностики потребуется частично снять обшивку потолка со стороны водителя, чтобы получить доступ к жгуту проводов. Особое внимание уделите участку возле люка крепления ручки подъемника заднего стекла – это типичное место обрыва.

Порядок проверки и устранения:

1. Отсоедините клемму АКБ для безопасности работ.
2. Снимите плафон освещения, открутив два винта и отсоединив разъем.
3. Демонтируйте держатели обшивки: аккуратно подденьте фиксаторы по периметру потолка.
4. Отогните обшивку в районе левой стойки, освободив доступ к жгуту.
5. Визуально осмотрите коричневый провод массы на отсутствие изоляции и целостность жилы.
6. Прозвоните мультиметром: один щуп – на оголенный участок провода возле моторчика, второй – на кузов авто (R=0 Ом при исправности).

При обнаружении обрыва замените поврежденный участок проводом аналогичного сечения (минимум 2.5 мм²), используя пайку с термоусадкой. Место соединения защитите изолентой. Перед сборкой проверьте работу дворников при включенном зажигании.

Замена заклинившего мотор-редуктора в сборе

Перед началом работ подготовьте новый мотор-редуктор, крестовую отвертку, ключи на 10 и 13, а также плоскогубцы. Обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и срабатывания системы.

Снимите пластиковый кожух под рулевой колонкой, открутив саморезы крестовой отверткой. Найдите мотор-редуктор, закрепленный на кронштейне слева от рулевой колонки – он имеет характерную цилиндрическую форму с шестеренчатым приводом и подключенный разъем проводки.

Порядок демонтажа и установки

1. Отсоедините электрический разъем, нажав на фиксатор.
2. Ослабьте ключом на 13 гайку крепления тяги привода дворников к рычагу редуктора.
3. Снимите тягу с вала редуктора, используя плоскогубцы для разжатия стопорного кольца.
4. Выкрутите ключом на 10 три гайки крепления кронштейна редуктора к кузову.
5. Извлеките редуктор вместе с кронштейном в салон, аккуратно маневрируя вокруг элементов рулевой колонки.

Важные моменты при установке:

• Очистите посадочное место на кузове от грязи и обработайте антикором
• Проверьте легкость хода новой тяги дворников до фиксации гаек
• Нанесите графитовую смазку на вал привода перед соединением с тягой
• Затягивайте гайки кронштейна равномерно во избежание перекоса

Проверка после замены	Критерий корректности
Включение на первой скорости	Плавное движение без рывков по всей траектории
Включение второй скорости	Увеличение частоты хода щеток
Возврат в парковочное положение	Полное опускание щеток до упора
Отключение питания	Мгновенная остановка двигателя

При подключении разъема убедитесь в плотной фиксации контактов – плохое соединение может вызвать перегрев проводов. После сборки проверьте все режимы работы дворников до установки кожуха, чтобы исключить необходимость повторного демонтажа.

Если мотор не запускается, проверьте предохранитель F2 (15А) в монтажном блоке и реле дворников. При исправности этих элементов диагностируйте цепь питания мультиметром – отсутствие 12В на коричневом проводе разъема указывает на обрыв проводки.

Восстановление изоляции перетертых проводов в зоне гофры рулевой колонки

Перетирание проводов в гофре рулевой колонки – частая причина отказа дворников из-за постоянного движения руля. Проводка трется о металлические кромки, что приводит к нарушению изоляции и обрыву цепи питания моторчика стеклоочистителя. Диагностируется визуальным осмотром при разборе кожуха колонки и проверкой целостности проводки мультиметром.

Обнаруженные поврежденные участки требуют немедленного восстановления изоляции для предотвращения короткого замыкания и полного обрыва. Работу выполняют при снятом аккумуляторе, аккуратно отсоединив разъемы и демонтировав пластиковый кожух колонки для доступа к проводам.

Этапы восстановления изоляции

1. Зачистка поврежденных зон: удалите остатки старой изоляции вокруг перетертых участков, используя нож или стриппер.
2. Обезжиривание: протрите оголенные жилы спиртом или растворителем для удаления грязи и окислов.
3. Изоляция жил:
   • При локальных повреждениях: наложите термоусадку подходящего диаметра, прогрев ее феном.
   • При протяженных участках: плотно намотайте изоленту ПВХ в 2-3 слоя с 50% перехлестом.
4. Защита жгута:
   • Пропустите восстановленный жгут через новую гофру.
   • Закрепите жгут пластиковыми хомутами, исключая провисание и контакт с металлом.
5. Контроль: проверьте работу дворников и отсутствие замыканий на массу мультиметром перед сборкой.

Материал	Применение	Преимущества
Термоусадка	Точечные повреждения	Водонепроницаемость, долговечность
Изолента ПВХ	Удлиненные потертости	Гибкость, доступность
Жидкая изоляция	Микротрещины	Заполнение труднодоступных мест

Важно: При обрыве проводов потребуется пайка с последующей изоляцией. Для профилактики осматривайте жгут каждые 2 года и устанавливайте защитные втулки на края гофры.

Тестирование контактов в 9-пиновом разъеме под рулем

Для диагностики требуется снять пластиковую накладку под рулевой колонкой, открутив крепежные винты. После демонтажа станет доступен 9-контактный разъем с проводами, отвечающий за управление дворниками и омывателем. Перед проверкой отсоедините фишку от блока реле стеклоочистителя.

Подготовьте мультиметр в режиме замера напряжения и "прозвонки". Зафиксируйте цветовую маркировку проводов согласно схеме автомобиля. Обязательно проверьте наличие "массы" на кузовных контактах перед началом измерений.

Порядок проверки разъема

Тестирование питания:

• Включите зажигание и установите переключатель дворников в положение "I"
• Красным щупом мультиметра коснитесь контакта №8 (желтый провод с черной полосой)
• Черный щуп закрепите на кузовной "массе"
• Отсутствие 12V свидетельствует о проблемах в цепи от монтажного блока

Проверка управления:

1. Переведите переключатель в положение "II" (быстрый режим)
2. Прозвоните контакт №6 (синий провод) при нажатой кнопке омывателя
3. Исправность цепи подтверждается звуковым сигналом мультиметра

Контакт	Цвет провода	Назначение
№4	Черный	"Масса"
№6	Синий	Управление омывателем
№8	Желто-черный	Питание дворников

Диагностика неисправностей: При обрыве цепи прозвоните провода от разъема до реле. Коррозию контактов удалите WD-40 и щеткой. Если обнаружено нарушение изоляции, восстановите герметичность соединений термоусадкой.

Настройка прижатия скользящего контакта трамблера

Неправильное прижатие скользящего контакта (бегунка) к угольному электроду крышки трамблера вызывает нарушение передачи тока высокого напряжения. Ослабление пружины или деформация пластины приводят к искрению, пропускам зажигания и отказу смежных систем, включая цепь дворников.

Для регулировки демонтируйте крышку трамблера, отсоединив высоковольтные провода. Проверьте усилие прижатия контакта к центральному электроду: при легком нажатии пальцем он должен плавно возвращаться в исходное положение без заеданий.

Алгоритм регулировки

1. Снимите бегунок, поддев его отверткой за фиксатор
2. Осмотрите пружинную пластину: отсутствие трещин и коррозии обязательно
3. Аккуратно подогните основание пластины плоскогубцами для увеличения прижимного усилия
4. Установите бегунок на место до характерного щелчка
5. Проверьте свободный ход контакта (0.5-1 мм) при ручном нажатии

Параметр	Норма	Неисправность
Усилие прижатия	0.3-0.5 Н	Свободное движение контакта
Износ электрода	Ровная поверхность	Выработка > 0.8 мм

При замене бегунка убедитесь в совпадении маркировки (ВАЗ 2107-3706). После сборки запустите двигатель и проверьте отсутствие искрения под крышкой в темноте. Недостаточное прижатие проявляется плавающими оборотами на холостом ходу.

Для профилактики очищайте контактные поверхности спиртом каждые 10 000 км пробега. При наличии глубоких следов эрозии на электроде крышки замените весь узел целиком - регулировка прижатия в этом случае неэффективна.

Проверка корректности подключения клемм после разбора рулевой колонки

После разборки рулевой колонки и подрулевых переключателей критически важно убедиться в правильности обратной сборки электрических соединений. Неполное подключение или перепутанные клеммы – частая причина отказа дворников.

Осмотрите колодку жгута проводов, идущую к подрулевому переключателю управления дворниками. Контакты должны быть чистыми, без окислов, а фиксатор разъема – надежно защелкнут. Проверьте соответствие цветовой маркировки проводов согласно схеме.

Пошаговая проверка соединений

1. Снимите декоративные кожухи рулевой колонки для доступа к разъемам
2. Визуально сравните расположение клемм на переключателе и ответной части жгута
3. Убедитесь в отсутствии погнутых контактов и надежной фиксации разъемов
4. Проверьте целостность проводов в зоне изгиба у основания кронштейна переключателя

Ключевые точки контроля:

• Правильность позиционирования разъема переключателя стеклоочистителей (обычно синий или черный блок)
• Наличие характерного щелчка при соединении колодок
• Отсутствие пережатия проводов между механическими частями колонки

Если при включении дворников слышен щелчок реле, но механизм не работает – проблема в цепи питания мотора. При отсутствии реакции переключателя проверьте:

Контакт "53" на разъеме	Цепь управления дворниками
Контакт "53а"	Питание переключателя
Массовое соединение	Крепление к кузову под панелью приборов

Используйте тестер для прозвонки цепей между переключателем и монтажным блоком предохранителей. Убедитесь в наличии напряжения 12В на клемме "53а" при включенном зажигании.

Устранение люфта вала моторчика установкой шайб

Люфт вала электродвигателя дворников возникает из-за износа пластиковых втулок или посадочных мест редуктора. Это приводит к перекосу шестерни, нестабильному контакту токосъемных щеток с якорем и нарушению работы моторчика. Установка компенсирующих шайб восстанавливает соосность вала.

Для работы потребуются шайбы толщиной 0,3–0,5 мм (подойдут от генератора или стартера), плоская отвертка, пинцет, чистая ветошь. Перед разборкой отсоедините клемму «–» аккумулятора и разъем моторчика. Очистите корпус от грязи, особенно в местах стыка половинок редуктора.

Порядок устранения люфта

1. Демонтаж моторчика: снимите защитный кожух, открутите три гайки крепления рычагов стеклоочистителя и две гайки крепления электродвигателя к кузову.
2. Разборка редуктора:
   • Отожмите металлические скобы корпуса отверткой;
   • Аккуратно разделите половинки редуктора;
   • Извлеките якорь с шестерней, не теряйте стопорное кольцо вала.
3. Установка шайб:

   Место установки	Количество	Назначение
   Под шестерню вала	1–2 шт.	Компенсация осевого смещения
   В посадочное гнездо подшипника	1 шт.	Устранение радиального биения

4. Проверка посадки: после монтажа шайб вал должен вращаться без заеданий, люфт не должен превышать 0,2–0,3 мм. При необходимости отрегулируйте количество шайб.
5. Сборка и установка:
   • Смажьте шестерни Литолом-24;
   • Соедините половинки корпуса, зафиксируйте скобы;
   • Проверните вал вручную для оценки плавности хода.

Важно! При критическом износе втулок шайбы не помогут – потребуется замена редуктора в сборе. Если после процедуры моторчик гудит, но вал не вращается, вероятен износ щеток или замыкание обмотки.

Адаптация новых щеток стеклоочистителя по изгибу рычага

После установки новых щеток стеклоочистителя на ВАЗ 2107 часто возникает необходимость их адаптации к изгибу рычагов. Геометрия лобового стекла "классики" требует точного прилегания резиновой кромки щетки по всей длине контакта. Невыполнение этого этапа приводит к появлению непротертых зон, ухудшению обзора и ускоренному износу элементов.

Старые рычаги стеклоочистителей со временем деформируются от нагрузок и коррозии, из-за чего угол установки новых щеток не соответствует заводским параметрам. Особенно критично это проявляется при замене неоригинальных запчастей, где крепежный механизм может отличаться по конструкции. Ручная коррекция изгиба позволяет компенсировать эти отклонения.

Технология адаптации щеток

Для правильной подгонки выполните следующие действия:

1. Установите щетки на рычаги при включенном зажигании и выключенных дворниках (рычаги в режиме парковки)
2. Прижмите щетки к стеклу рукой, визуально оценив зазоры между резинкой и поверхностью
3. Аккуратно согните металлический держатель щетки в местах неплотного прилегания:
   • Для устранения зазора у основания – изгибайте ближнюю к креплению часть
   • При неплотном контакте в средней зоне – корректируйте центральный изгиб
   • Если отходит край щетки – плавно согните концевую часть держателя
4. Проверьте равномерность прилегания по всей длине, включая дворники на 10-15 секунд

Важно: Изгиб производите только на снятых с стекла щетках, прикладывая усилие к металлической рамке, а не к резиновому элементу. Используйте плоскогубцы с защитными накладками, чтобы не повредить покрытие держателя. После 2-3 циклов коррекции щетка должна полностью повторять радиус изгиба стекла без просветов.

Типичные ошибки:

• Попытка гнуть щетку вместе с рычагом – приводит к деформации крепежного узла
• Чрезмерный изгиб за один подход – вызывает поломку каркаса
• Игнорирование проверки в движении – остаются динамические непротертые зоны

Комплексная диагностика цепи с помощью мультиметра

Последовательно проверяйте участки цепи дворников, переключая мультиметр в режим измерения напряжения и «прозвонки». Начните с предохранителей, затем двигайтесь к мотору и переключателю, исключая обрывы и плохой контакт.

Перед проверкой снимите клемму «минус» с АКБ. Установите мультиметр в режим вольтметра (DC 20V) для замеров напряжения, и в режим звуковой прозвонки (Ω) для теста целостности проводов.

Порядок диагностики:

1. Предохранитель F2 (10А)
   • Измерьте напряжение на обоих контактах предохранителя при включенном зажигании
   • Норма: 12В на входе и выходе. Отсутствие напряжения – признак обрыва до блока предохранителей
2. Электродвигатель дворников
   • Отсоедините колодку питания мотора
   • Проверьте наличие 12В на коричневом проводе (+30) при включенном зажигании
   • Замерьте напряжение на синем проводе при активации I скорости переключателем
3. Переключатель на рулевой колонке
   • Снимите кожух рулевой колонки, отсоедините разъем переключателя
   • «Прозвоните» контакты соответствующих режимов (низкая/высокая скорость, возврат)
   • Проверьте подачу напряжения на контакт «3» переключателя (серый провод)
4. Целостность проводов и «массы»
   • «Прозвоните» цепи между блоком предохранителей, переключателем и мотором
   • Проверьте черный провод мотора на КЗ с кузовом (сопротивление ≈ 0 Ом)
   • Осмотрите разъемы на окислы, разболтанность контактов

Типовые параметры напряжения:

Точка замера	Режим работы	Нормальное значение
Колодка мотора (коричневый провод)	Зажигание включено	12.0–13.8В
Колодка мотора (синий провод)	I скорость дворников	≥11.5В
Контакт «3» переключателя	Любое положение	12.0–13.8В

Обработка всех контактов токопроводящей смазкой после ремонта

После завершения ремонтных работ критически важно обработать все контактные группы электроцепей дворников токопроводящей смазкой. Это предотвращает окисление металлических поверхностей под воздействием влаги и перепадов температур, которые характерны для условий эксплуатации автомобиля.

Нанесите тонкий слой специализированного состава (например, Molykote HSC Plus, Liqui Moly Kontakt Spray) на клеммы моторчика стеклоочистителя, разъём реле, колодку переключателя на рулевой колонке и штекеры предохранителей. Убедитесь, что смазка проникла в зоны плотного соприкосновения контактов.

Ключевые правила обработки

• Очистка перед нанесением: Зачистите контакты от грязи и окислов мелкой наждачной бумагой (зернистость P600-800) или специальным очистителем электроцепей.
• Равномерное распределение: Используйте кисточку или носик баллончика для точечного нанесения без излишков.
• Изоляция от коррозии: Смазка создаёт защитную плёнку, сохраняя проводимость даже при длительном простое в сырости.
• Контроль совместимости: Убедитесь, что состав не агрессивен к пластику разъёмов (проверьте маркировку на упаковке).

Типичные ошибки

Ошибка	Последствие
Использование обычной солидол/литол	Ухудшение проводимости из-за загустевания на холоде
Избыточное нанесение	Загрязнение соседних элементов, риск короткого замыкания
Пропуск контактов реле	Сохраняется риск прерывания цепи при вибрации

Важно: После обработки дождитесь испарения растворителей (3-5 минут) перед подключением клемм аккумулятора и проверкой работы дворников. Процедуру рекомендуется повторять каждые 2 года в рамках профилактики.

Список источников

При подготовке материала использовались специализированные технические руководства, документация производителя и практический опыт автомобилистов. Это позволяет гарантировать точность диагностических рекомендаций и методов устранения неполадок.

Важно отметить, что работы с электрооборудованием требуют соблюдения мер безопасности и понимания принципов работы систем автомобиля. При отсутствии опыта целесообразно обратиться к квалифицированным специалистам.

Информационные ресурсы

• Официальное руководство по ремонту ВАЗ 2107 (раздел "Электрооборудование")
• Каталог неисправностей автомобилей семейства "Классика" (ВАЗ)
• Технические мануалы по устройству моторчика дворников и реле
• Форумные обсуждения на тематических платформах (DRIVE2, Авто Клуб ВАЗ)
• Видеоинструкции по разборке трапеции стеклоочистителя
• Методические материалы по прозвонке цепи дворников мультиметром
• Справочники по ремонту комбинированного переключателя
• Экспертные статьи о диагностике предохранителей и массы кузова

Видео: Ремонт стеклоочистителя дворников классика ваз 2107


• Лампы H11 - виды, характеристики и правила эксплуатации

• Toyota RAV4 2026 - основные новинки легендарной модели

• Шины на Ниву Шевроле - размеры, виды и особенности
