Починить автостёкла самому - практические советы

Статья обновлена: 18.08.2025

Небольшие сколы и трещины на лобовом стекле – распространённая проблема для автомобилистов. Игнорирование таких повреждений приводит к их разрастанию под нагрузкой и вибрацией, что влечёт за собой дорогостоящую замену всего стекла.

Своевременный самостоятельный ремонт позволяет остановить разрушение, восстановить прочность и прозрачность поверхности. Для успешного выполнения работ потребуются специальные материалы, инструменты и чёткое соблюдение технологии. В этой статье собраны ключевые рекомендации для тех, кто решил выполнить ремонт автостекла своими силами.

Необходимые инструменты и материалы для самостоятельного ремонта

Соберите комплект до начала работ: отсутствие даже одного элемента прервёт процесс. Основные компоненты включают специализированные составы для заполнения трещин и базовый набор для обработки повреждений.

Качество материалов напрямую влияет на результат – экономия на ключевых позициях часто приводит к повторному образованию сколов или видимым дефектам. Убедитесь в свежести полимерных составов и целостности упаковки.

Базовый набор инструментов

Шприц-инжектор с прижимной площадкой для ввода полимера
Сверло для рассверливания (0,5-1 мм) с ограничителем глубины

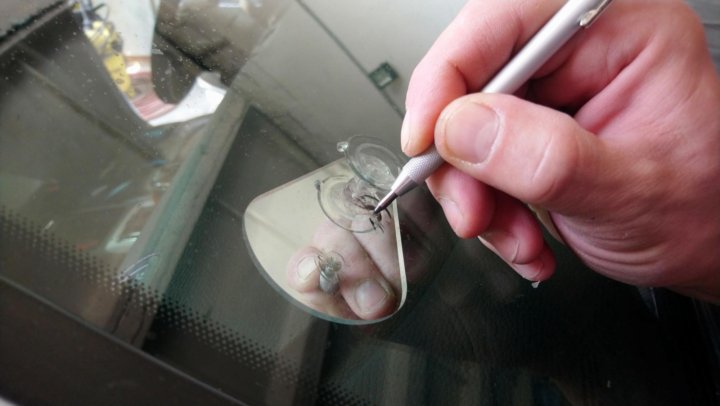

Иглы-проводники для очистки полости скола
Скребок с лезвием для удаления излишков смолы
Пипетка для обезжиривателя

Расходные материалы

Ремонтная смола (специальный оптический полимер)
Обезжириватель для автостёкол
Активатор адгезии праймер
Чистые салфетки из микрофибры
Прозрачная защитная плёнка

Дополнительные приспособления	Назначение
Мостиковый держатель	Фиксация инжектора на вертикальных поверхностях
УФ-лампа	Ускорение полимеризации смолы (альтернатива - солнечный свет)
Пылесос для стёкол	Удаление осколков и влаги из трещины

Как правильно очистить зону повреждения перед ремонтом

Тщательная очистка области повреждения – критически важный этап, напрямую влияющий на прочность сцепления ремонтного состава со стеклом. Любые загрязнения, влага или микрочастицы приведут к ухудшению адгезии и сокращению срока службы ремонта.

Начинайте работу только в чистом сухом помещении, избегая прямых солнечных лучей и низких температур. Подготовьте все необходимые инструменты заранее: безворсовые салфетки, медицинский спирт (изопропиловый 70%+), пластиковый скребок, ватные палочки и сжатый воздух в баллончике.

Пошаговый алгоритм очистки

Удалите крупные загрязнения: аккуратно соскребите осколки, грязь или остатки насекомых пластиковым скребком под углом 30-45° к поверхности. Не используйте металлические инструменты!
Обезжирьте поверхность:
- Смочите ватную палочку в изопропиловом спирте.
- Обработайте внутреннюю часть скола/трещины круговыми движениями, начиная от центра.
- Повторите 3-4 раза, меняя палочки.
Просушите повреждение: направьте струю сжатого воздуха в область ремонта на 15-20 секунд для удаления пыли и остатков спирта. Держите баллон вертикально!
Финишная обработка: протрите зону вокруг повреждения (диаметром 5-7 см) безворсовой салфеткой, смоченной в спирте, двигаясь от краёв к центру.

Ошибка	Последствие
Использование ацетона/бензина	Остается масляная плёнка, нарушающая адгезию
Применение тканевых салфеток	Ворс остаётся в трещине, создавая пустоты
Продувка ртом	Попадание влаги и жировых частиц

Контроль качества: после очистки осмотрите зону под яркой лампой. Поверхность должна быть абсолютно сухой, без разводов, с чётко видимыми краями повреждения. При обнаружении плёнки или пятен повторите обезжиривание.

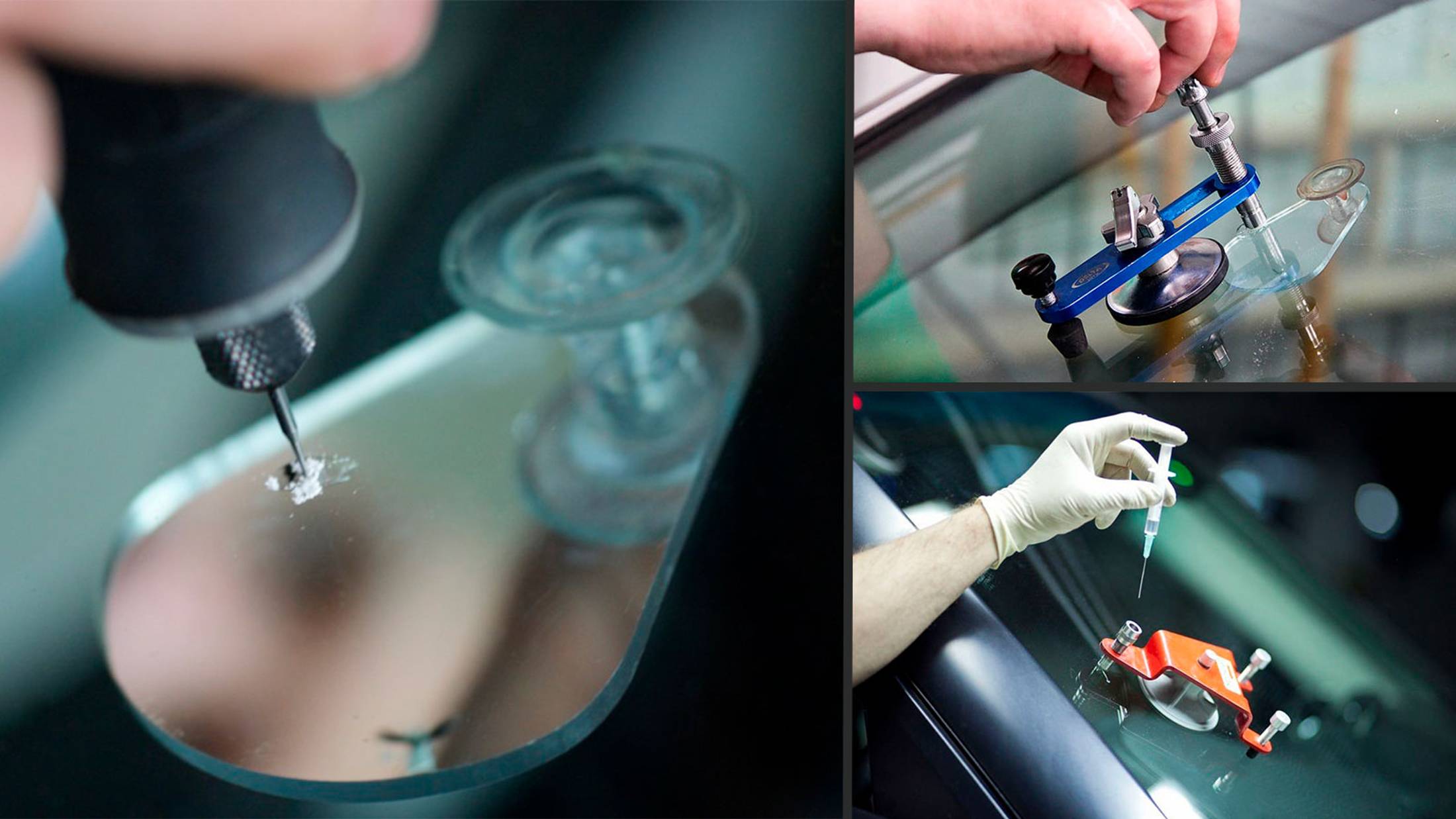

Техника безопасного сверления концевого отверстия в сколе

Сверление концевого отверстия останавливает рост трещины, снимая напряжение в её крайней точке. Эта операция требует предельной точности и аккуратности, так как ошибка может привести к мгновенному разрастанию скола или появлению новых трещин. Используйте только специализированные инструменты, предназначенные для работы с автостеклом.

Перед началом тщательно очистите и обезжирьте зону ремонта. Закрепите на стекле прозрачный монтажный кронштейн или шаблон с направляющим отверстием, строго совместив его с концом трещины. Убедитесь, что стекло не испытывает вибраций, а сверло расположено перпендикулярно поверхности.

Ключевые шаги и параметры

Параметр	Значение	Примечание
Диаметр сверла	2-3 мм	Соответствует размеру кончика трещины
Обороты дрели	500-800 об/мин	Без ударного режима
Усилие подачи	Минимальное	Давление только весом инструмента
Глубина	1/2 толщины стекла	Контролировать визуально

Техника выполнения:

Нанесите каплю смазочно-охлаждающей жидкости (специальное масло или керосин) на точку сверления.
Запустите дрель до контакта со стеклом, избегая удара.
Сверлите короткими циклами (2-3 секунды) с паузами для охлаждения.
Контролируйте глубину каждые 2-3 оборота, не допуская сквозного отверстия.
После завершения удалите абразивную пыль кисточкой и заполните отверстие смолой.

Опасности при нарушении техники:

Раскалывание стекла из-за чрезмерного давления
Микротрещины от перегрева при отсутствии охлаждения
Смещение точки сверления без жёсткой направляющей
Повреждение ламинирующего слоя (для лобовых стекол)

Выбор ремонтного полимера: ключевые характеристики

Качество восстановления напрямую зависит от свойств полимера. Неправильно подобранный состав не заполнит трещину полностью, не восстановит прозрачность или быстро потеряет адгезию.

Основные параметры включают вязкость, показатель преломления света, УФ-стабильность и прочность на растяжение. Игнорирование хотя бы одного фактора ведет к повторному повреждению или ухудшению видимости.

Критерии выбора

Ориентируйтесь на следующие характеристики:

Вязкость (текучесть): Жидкие составы (Low Viscosity) проникают в микротрещины, густые (High Viscosity) – для сколов «паутинок».
Показатель преломления: Должен максимально соответствовать стеклу (~1,52), иначе место ремонта останется заметным.
УФ-стабильность: Предотвращает пожелтение и расслоение под солнцем. Проверяйте маркировку UV-resistant.
Адгезия: Устойчивое сцепление со стеклом даже при вибрациях и перепадах температуры.

Сравнение популярных типов полимеров:

Тип повреждения	Рекомендуемая вязкость	Ключевое свойство
Мелкие сколы (до 5 мм)	Средняя	Высокая адгезия
Трещины (до 30 см)	Низкая	Глубокое проникновение
Комбинированные повреждения	Многоэтапное нанесение	Совместимость слоёв

Важно: Используйте только сертифицированные полимеры с указанием соответствия стандартам DIN/ISO. Самодельные смеси или составы для фар недопустимы – их преломление света отличается.

Проверяйте срок годности и условия хранения: заморозка или перегрев нарушают химическую структуру. Наносите материал при температуре +10°C...+25°C для оптимальной полимеризации.

Подготовка рабочей поверхности: обезжиривание и сушка

Тщательно удалите все загрязнения вокруг повреждения специальным скребком для автостекол или лезвием бритвы, действуя аккуратно, чтобы не расширить скол/трещину. Очистите минимум 5-7 см периметра вокруг дефекта, уделяя особое внимание области контакта ремонтного полимера со стеклом.

Нанесите обезжириватель (изопропиловый спирт 90%+ или специализированный состав для автостекол) на безворсовую салфетку микрофибры или чистую хлопковую ткань. Протрите зону ремонта круговыми движениями с умеренным нажимом, избегая попадания жидкости в трещину. Повторите обработку 2-3 раза со сменой салфеток для полного удаления остатков воска, масла и дорожных реагентов.

Этапы финальной подготовки

Просушите поверхность сжатым воздухом из баллончика (удерживая сопло на расстоянии 10-15 см)
Проверьте отсутствие разводов под косым углом света фонарика
Изолируйте зону от пыли и влаги до заливки смолы (рекомендуется в течение 15 минут)

Критические ошибки:

Использование ацетона или растворителей – разъедают ламинирующую пленку триплекса
Неполная просушка – приводит к помутнению полимера
Применение бумажных салфеток – оставляют волокна

Материал	Альтернатива	Эффективность
Спецобезжириватель	Изопропиловый спирт	95-100%
Микрофибра	Медицинская марля	80% (только при 3-кратном применении)

Установка ремонтного мостика: пошаговая инструкция

Подготовьте рабочую зону: тщательно очистите поврежденный участок стекла спиртовым очистителем и высушите безворсовой салфеткой. Убедитесь, что в зоне трещины нет влаги или загрязнений, которые могут помешать адгезии.

Соберите мостик согласно инструкции производителя: проверьте комплектность (основание, присоски, регулировочные винты, инжектор) и надежно зафиксируйте инжектор на кронштейне. Убедитесь в свободном ходе поршня инжектора.

Позиционирование
Расположите центр инжектора точно над точкой удара. Прижмите присоски основания к стеклу, обеспечивая полную герметичность.
Фиксация
Затяните регулировочные винты равномерно, избегая перекоса конструкции. Проверьте устойчивость мостика легким нажатием.
Заполнение смолой
Нанесите 3-4 капли ремонтной смолы в углубление инжектора. Не допускайте образования пузырьков воздуха.
Вакуумирование
Медленно поднимите поршень инжектора до щелчка, создавая вакуум. Удерживайте 3-5 минут для вытягивания воздуха из трещины.
Инжектирование
Плавно опустите поршень вниз, создавая давление для проникновения смолы в микротрещины. Зафиксируйте на 10-15 минут.
Завершение
Ослабьте винты, снимите мостик. Удалите излишки смолы лезвием. Нанесите отвердитель на обработанную зону.
Полимеризация
Обеспечьте защиту зоны ремонта от УФ-лучей на 24 часа. Не допускайте контакта с водой в течение 12 часов.

Контролируйте равномерность распределения смолы в поврежденной зоне через инжектор на этапах вакуумирования и инжектирования. При недостаточном заполнении повторите процедуру со свежей порцией смолы.

Технология вакуумирования воздушных пузырей в повреждении

Воздушные пузыри после заполнения смолой – распространённая проблема, снижающая прочность и прозрачность ремонта. Вакуумирование устраняет их путём создания отрицательного давления внутри зоны повреждения. Этот этап критичен для глубоких сколов и трещин сложной формы, где воздух задерживается особенно упорно.

Процесс требует специального инжектора с вакуумным насосом и герметичного адаптера, плотно фиксируемого на стекле над дефектом. После установки оборудования запускается цикл откачки воздуха: сначала создаётся разрежение для "вытягивания" пузырей, затем давление стабилизируется для равномерного распределения полимера. Длительность цикла зависит от размера и типа повреждения.

Правила эффективного вакуумирования

Обязательные условия:

Идеально чистый скол/трещина – остатки грязи или влаги блокируют выход воздуха
Точный подбор адаптера по размеру – перекос нарушает герметичность камеры
Контроль уровня вакуума – избыточное разрежение может расширить трещину

При работе с многоточечными повреждениями или длинными трещинами последовательно обрабатывайте каждый участок, перемещая адаптер. После снятия оборудования визуально проверяйте зону на отсутствие микроскопических пузырьков под УФ-лампой. Если они остались – повторите цикл вакуумирования до заполнения всех полостей.

Тип дефекта	Рекомендуемое время вакуумирования (мин)	Допустимое давление (бар)
Буллайз (≤ 5 мм)	3-5	-0.8
Скол с трещиной (5-15 мм)	7-12	-0.6
Комбинированные повреждения (>15 мм)	15+ (циклы по 5 мин)	-0.5

Финишная полимеризация УФ-лампой проводится непосредственно после вакуумирования, пока смола сохраняет текучесть. Задержка приводит к попаданию нового воздуха в зону ремонта, сводя на нет результат процедуры.

Правила введения полимера под давлением в стекло

Установите инжектор строго перпендикулярно поверхности стекла, совместив его центр с точкой повреждения. Проверьте герметичность присоски перед началом работы, чтобы исключить утечки воздуха во время процесса.

Начинайте подачу полимера на минимальном давлении, плавно увеличивая его до рекомендованного значения для вашего комплекта. Контролируйте заполнение трещины через стекло, останавливаясь при полном вытеснении воздуха из дефекта.

Критические параметры процесса

Тип повреждения	Оптимальное давление	Время выдержки
"Бычий глаз" (до 2 см)	0.3-0.5 атм	15-20 минут
Звездообразный скол	0.4-0.6 атм	20-25 минут
Комбинированные трещины	0.2-0.4 атм	25-30 минут

Обязательные условия:

Предварительный прогрев стекла до 15-25°C
Использование только оригинальных полимеров для автостекол
Демонтаж инжектора до полного застывания состава

Зафиксируйте инжектор вакуумной присоской
Откачайте воздух из полости повреждения
Подавайте полимер плавными порциями
Визуально отслеживайте движение состава к краям трещины
Снизьте давление при достижении полимером концов повреждения

Использование УФ-лампы для полимеризации состава

УФ-лампа активирует химическую реакцию в ремонтном составе, преобразуя жидкую смолу в твердый полимер. Без правильной полимеризации заполнитель останется вязким, не восстановит прочность стекла и может вытекать при нагреве или вибрации. Интенсивность и спектр излучения должны строго соответствовать рекомендациям производителя ремонтного комплекта.

Экспозиция под лампой обычно занимает 5-15 минут в зависимости от мощности прибора, глубины повреждения и температуры окружающей среды. Недостаточное время воздействия приводит к неполному отверждению, а перегрев (свыше 60°C) вызывает растрескивание смолы или деформацию стекла. Контролируйте процесс, периодически выключая лампу для охлаждения зоны ремонта.

Ключевые правила работы с УФ-лампой

Фиксация источника: Располагайте лампу строго перпендикулярно поверхности стекла на расстоянии 2-5 см. Используйте штатив или кронштейн для предотвращения смещения.
Защита глаз: Надевайте специальные очки, блокирующие ультрафиолетовый спектр – прямое воздействие излучения опасно для сетчатки.
Температурный режим: Оптимальная температура окружающей среды – от +15°C до +25°C. При работе на холоде предварительно прогрейте стекло феном.

Тип повреждения	Рекомендуемое время полимеризации	Мощность лампы
"Бычьего глаза" (до 10 мм)	5-7 минут	6 Вт
Трещина (до 30 см)	10-15 минут	9-12 Вт
Скол с множественными лучами	15+ минут с паузами	12 Вт

После отверждения аккуратно удалите излишки смолы лезвием-скребком под углом 30 градусов, избегая царапин. Проверьте качество полимеризации, протерев зону ремонта спиртом: если появляется белесый след – воздействие УФ-лучей было недостаточным. В таком случае повторите процедуру, предварительно удалив неотверждённый состав.

Контроль времени экспозиции при засветке полимера

Точный контроль времени экспозиции УФ-излучения критически важен для полной полимеризации ремонтного состава. Недостаточная засветка оставляет полимер вязким и снижает прочность соединения, а избыточная может вызвать перегрев стекла или пожелтение материала. Оптимальное время определяется эмпирически с учетом внешних факторов.

Длительность экспозиции напрямую зависит от мощности УФ-лампы, глубины повреждения, температуры окружающей среды и химического состава полимера. Производители указывают базовые параметры в инструкции, но реальные условия требуют корректив. Особое внимание уделяется работе в холодном климате – при температуре ниже +10°C процесс замедляется.

Фактор	Корректировка времени	Примечание
Стандартная лампа 36W	15-20 минут	Базовое значение для трещин до 5 см
Лампа 24W и менее	+40-50% к базовому	Требует периодического контроля вязкости
Температура +5...+10°C	+25-30%	Обязательный предварительный прогрев зоны ремонта
Сколы с глубиной >3 мм	+5-7 минут	Поэтапная засветка с промежуточным удалением пузырей

Аккуратное снятие ремонтного инструмента после обработки

После завершения инжекции полимера и его полной полимеризации (согласно инструкции к используемому комплекту) критически важно демонтировать оборудование без резких движений. Любое неосторожное воздействие может свести на нет результаты ремонта, спровоцировав новый скол или трещину на ослабленной зоне стекла.

Начните с плавного откручивания инжектора против часовой стрелки, удерживая основание присоски-платформы неподвижно ладонью. Избегайте бокового давления на инструмент: усилие должно прикладываться строго вертикально вдоль оси крепления. Если чувствуется сопротивление, остановитесь и проверьте, полностью ли застыл полимер.

Порядок безопасного демонтажа

Ослабьте вакуум: Аккуратно приподнимите край резинового уплотнителя присоски пальцем или тонкой пластиковой лопаткой, чтобы впустить воздух. Никогда не отрывайте платформу рывком!
Снимите инжектор: После откручивания плавно извлеките его из крепежной втулки, не задевая обработанную область.
Удалите излишки полимера: Аккуратно соскребите выступившие капли на месте крепления втулки лезвием бритвы (держа его под углом 5-10° к поверхности стекла).
Очистите зону ремонта: Протрите место установки инструмента салфеткой с очистителем для автостекол, удаляя остатки клея и полимера.

Ключевые ошибки при демонтаже:

Резкий отрыв присоски до стравливания вакуума (риск увеличения повреждения).
Сдвигание платформы по стеклу после полимеризации (царапины или напряжение в структуре стекла).
Применение металлических инструментов для очистки без контроля угла (глубокие царапины).

Материал	Действие	Рекомендация
Резиновая присоска	Отсоединение	Стравливайте воздух до потери сцепления
Остатки полимера	Удаление	Используйте только новое лезвие и очиститель
Крепежная втулка	Извлечение	Проверьте отсутствие прилипания к стеклу

Завершающим этапом станет финишная полировка поверхности специальной пастой для восстановления прозрачности. Работу ведите круговыми движениями мягкой тканью без чрезмерного нажима, особенно по краям зоны ремонта.

Удаление излишков полимера одноразовым лезвием

После полного отверждения полимерного состава на поверхности стекла неизбежно образуются излишки материала, выступившие за границы повреждения. Эти наплывы создают неровности, ухудшают оптические свойства и требуют аккуратного удаления для восстановления прозрачности.

Одноразовое лезвие скальпеля или строительного ножа – оптимальный инструмент для финишной зачистки благодаря остроте и минимальной толщине. Ключевым условием является строго параллельное положение режущей кромки относительно плоскости стекла во избежание царапин.

Техника безопасного срезания

Наденьте защитные перчатки для предотвращения порезов.
Зафиксируйте лезвие между большим и указательным пальцами, оставляя рабочую часть длиной 5-7 мм.
Установите режущую кромку под углом 0-5° к стеклу, касаясь только выступающего полимера.

Действие	Типичная ошибка	Последствия
Плавное движение "на себя"	Сильный нажим	Риск скола кромки стекла
Очистка лезвия после каждого прохода	Использование загрязнённого инструмента	Полосы и царапины

Счищайте полимер фрагментами, а не сплошной стружкой.
Контролируйте силу нажатия – лезвие должно скользить, а не врезаться.
Обработайте зону ремонта полировальной пастой для устранения микролиний.

Финишная полировка отремонтированной зоны стекла

После полного отверждения полимерного состава и срезания излишков пленки приступают к финальной полировке. Эта процедура устраняет микронеровности и оптические искажения, возвращая стеклу идеальную прозрачность в зоне ремонта. Качество полировки напрямую влияет на эстетический результат и отсутствие визуальных артефактов при взгляде под разными углами.

Используйте исключительно специализированные пасты для автомобильных стекол с мелкодисперсными абразивами (например, оксид церия). Нанесите небольшое количество пасты на мягкий войлочный или поролоновый полировальный круг, установленный на дрель или орбитальную машинку. Соблюдайте низкие обороты инструмента (не более 1500-2000 об/мин) для предотвращения локального перегрева стекла.

Технология выполнения работ

Подготовка поверхности: Очистите отремонтированный участок и прилегающую зону обезжиривателем для стекла.
Нанесение пасты: Равномерно распределите горошину полировочной пасты по рабочей поверхности круга.
Обработка зоны: Плавными круговыми движениями с легким нажимом обрабатывайте зону ремонта, захватывая 2-3 см окружающего стекла.
Контроль нагрева: Периодически прерывайтесь, проверяя температуру стекла рукой – оно не должно быть горячим.
Удаление остатков: Сотрите мутный остаток пасты чистой микрофибровой салфеткой без ворса.

Критические ошибки:

Применение универсальных абразивных паст – содержат крупные частицы, оставляющие царапины.
Использование высоких оборотов – вызывает «прижог» стекла и деформацию полимерного слоя.
Полировка без периодической очистки зоны – приводит к появлению хаотичных матовых пятен.

Проверьте результат при ярком боковом освещении: отремонтированная область не должна отличаться по глянцу от основного стекла и создавать бликов. При обнаружении мутных пятен или царапин повторите полировку с минимальным усилием нажатия.

Особенности ремонта многоточечных "паучьих" повреждений

"Паучьи" сколы отличаются от стандартных звездообразных трещин множеством радиальных лучей (обычно 6 и более), расходящихся из центра удара. Такие повреждения сложнее ремонтировать из-за риска разрастания микротрещин под давлением и сложности равномерного распределения полимера.

Ключевая проблема – необходимость одновременной обработки всех лучей, что требует специальных методик. Ошибки на этапе очистки или инжекции приводят к видимым дефектам или потере герметичности стекла.

Стратегия ремонта

При работе с "пауком":

Очистка лучей поочередно
Используйте иглу инжектора для деликатного удаления воздуха/влаги из каждого луча, начиная с периферии к центру
Многоэтапная инжекция
- Нанесите полимер на центральную точку
- Прогревайте УФ-лампой по 30 секунд после заполнения каждого луча
Контроль давления
Применяйте инжектор с регулируемым вакуумом, избегая значений выше 0.7 атм для предотвращения разрастания трещин

Тип "паука"	Рекомендуемый полимер	Время УФ-сушки
До 8 лучей (Ø 20 мм)	Стандартная смола	3-4 минуты
Более 8 лучей (Ø 30+ мм)	Высокотекучий полимер	5-7 минут

Важно: При диаметре повреждения свыше 40 мм или наличии пересекающихся лучей самостоятельный ремонт не рекомендуется – обратитесь к специалистам. После обработки проверяйте ремонт под разными углами: остаточные пузырьки в местах соединения лучей указывают на неполное заполнение.

Ремонт длинных трещин до 30 см своими силами

Для ремонта трещин длиной до 30 см потребуется специализированный набор, включающий смолу с низкой вязкостью, инжектор-мостик, УФ-лампу, скребок, лезвие и обезжиривающие салфетки. Предварительно убедитесь, что повреждение не затрагивает край стекла и не пересекает зону обзора водителя, иначе самостоятельный ремонт недопустим.

Тщательно очистите зону повреждения от грязи и влаги, используя салфетки из набора. При необходимости просверлите концы трещины сверлом 1-2 мм (входит в комплект) для остановки дальнейшего распространения. Закрепите инжектор-мостик строго по центру повреждения, обеспечивая плотное прилегание к стеклу.

Технология заполнения трещины

Нанесите 2-3 капли смолы на впускной клапан инжектора. Медленно втягивайте воздух шприцем через выпускной клапан, наблюдая за равномерным заполнением канала полимером. При появлении пузырей аккуратно постучите по стеклу для их устранения. После полного заполнения нанесите каплю смолы на выходное отверстие.

Снимите инжектор через 10 минут после заполнения
Удалите излишки смолы скребком
Покройте отремонтированную зону УФ-полиролем

Зафиксируйте УФ-лампу на 15-20 минут на расстоянии 5 см от поверхности. Не двигайте автомобиль до полной полимеризации! Окончательную шлифовку мельчайших неровностей проведите лезвием под углом 45°.

Критическая ошибка	Последствие
Неполное удаление влаги	Мутный след после полимеризации
Смещение инжектора при заполнении	Воздушные каналы в структуре ремонта
Недостаточное УФ-воздействие	Снижение прочности соединения

Помните: отреставрированная трещина сохранит видимый след, но предотвратит рост повреждения. Контролируйте состояние стекла первые 48 часов – при появлении новых ответвлений немедленно обратитесь в профильную мастерскую.

Предотвращение распространения трещины во время работ

Любое механическое воздействие на повреждённое стекло – вибрации, перепады температуры или давление – способно мгновенно превратить мелкий скол в длинную трещину. Основная задача – стабилизировать зону повреждения до начала манипуляций.

Первым делом исключите факторы, провоцирующие рост трещины: парковку под прямым солнцем, использование обогрева стекла или кондиционера на максимальных режимах. Резкий нагрев или охлаждение создают опасное напряжение в материале.

Ключевые методы стабилизации

Наклейка прозрачного скотча поверх трещины – простейший временный барьер. Клейкая лента стягивает края повреждения и защищает от пыли/влаги. Наклеивайте аккуратно, без сильного натяжения, покрывая минимум 2 см по обе стороны от трещины.

Просверливание "стоп-отверстий" на концах трещины требует ювелирной точности. Используйте алмазное сверло диаметром 1-2 мм:

Работайте на минимальных оборотах дрели
Сверлите строго перпендикулярно поверхности
Глубина – не более 1/3 толщины стекла

Этот метод снимает напряжение в точке максимального напряжения, но подходит только для прямых трещин у края стекла.

Специальные стабилизирующие составы (клей-стабилизатор) проникают в микротрещины и полимеризуются под УФ-лампой. Нанесите каплю средства на повреждение, накройте УФ-плёнкой и обработайте лампой 2-3 минуты. Образовавшаяся плёнка скрепляет края.

Метод	Эффективность	Сложность
Скотч	Низкая (временная)	★☆☆☆☆
Стоп-отверстия	Высокая	★★★★☆
Клей-стабилизатор	Средняя	★★★☆☆

При работе избегайте:

Надавливания на стекло вблизи повреждения
Резких движений при очистке поверхности
Использования холодной воды или льда для охлаждения

Помните: даже после стабилизации трещина остается уязвимым местом. Переходите к заполнению полимером немедленно после фиксации краёв.

Распространенные ошибки новичков и как их избежать

Новички часто недооценивают важность подготовки поверхности, пропуская этап тщательной очистки зоны ремонта. Это приводит к плохой адгезии смолы и видимым дефектам после полимеризации.

Ещё одна типичная проблема – спешка на разных стадиях процесса: от оценки повреждения до преждевременного снятия оборудования. Такая торопливость сводит на нет все усилия и ухудшает результат.

Критические промахи и решения

Игнорирование размеров повреждения
Как избежать: Замерьте скол линейкой. Откажитесь от самостоятельного ремонта при диаметре свыше 25 мм или трещинах длиннее 100 мм.
Работа при неподходящей температуре
Как избежать: Выполняйте ремонт только при +10°C до +30°C. В холод используйте термофен для прогрева стекла (не выше 60°C).
Неполное удаление воздуха из трещины
Как избежать: После заполнения смолой аккуратно придавливайте инжектор к стеклу 2-3 раза, пока пузыри не перестанут выходить.

Ошибка	Последствие	Профилактика
Использование бытовых чистящих средств	Разводы и снижение прозрачности	Применяйте только специализированные обезжириватели для автостекол
Неправильное позиционирование инжектора	Протечки смолы, неполное заполнение	Фиксируйте прибор строго перпендикулярно стеклу с помощью монтажной присоски

Контролируйте УФ-полимеризацию
Держите УФ-лампу на расстоянии 5 см от стекла ровно 15 минут – сокращение времени сделает смолу хрупкой.
Не экономьте на инструментах
Используйте заводские наборы для ремонта с вакуумными инжекторами – кустарные аналоги не создают нужного давления.

Меры безопасности при работе с реагентами и инструментами

При самостоятельном ремонте автостекол строго соблюдайте правила работы с химическими составами. Многие клеи, активаторы и очистители содержат летучие органические соединения, способные вызвать ожоги кожи, раздражение дыхательных путей или аллергические реакции. Никогда не пренебрегайте изучением инструкций производителя на упаковке реагентов – концентрация и специфика применения средств разных марок могут существенно отличаться.

Обеспечьте постоянную вентиляцию рабочей зоны: открывайте окна, используйте вытяжку или работайте на открытом воздухе. Пары цианоакрилатных клеев (суперклея) и растворителей быстро накапливаются в закрытых пространствах, что приводит к головокружению, тошноте и отравлениям. Изолируйте место ремонта от детей и животных – даже случайный контакт с незастывшими составами опасен.

Ключевые требования к средствам защиты

Защита глаз: носите плотно прилегающие очки при сверлении стекла или работе с аэрозолями. Осколки или брызги смолы могут повредить роговицу.
Респиратор: применяйте маску с угольным фильтром (класс FFP2 или выше) при распылении очистителей, шлифовке стекла.
Перчатки: используйте химически стойкие нитриловые перчатки (не латексные!). Меняйте их сразу при попадании реагентов внутрь или разрыве.
Одежда: надевайте закрытую одежду из плотной ткани и фартук для защиты от капель клея и абразивной пыли.

Правила обращения с инструментами

Перед использованием дрели, стеклореза или шлифмашинки проверяйте исправность корпуса, проводов и креплений насадок.
Фиксируйте стекло струбцинами на ровной поверхности – вибрация может вызвать смещение и травму.
Не превышайте рекомендованные обороты инструмента: перегрев стекла провоцирует трещины, а разлет осколков – порезы.
Храните реагенты и электроинструмент в недоступном для влаги месте отдельно друг от друга.

Ситуация	Действия при аварии
Попадание клея на кожу	Немедленно промыть мыльной водой, не использовать растворители! При химическом ожоге – обратиться к врачу.
Разбитие стекла при ремонте	Остановить работу, надеть толстые перчатки, осторожно собрать осколки скотчем или влажной губкой в металлическую тару.
Вдыхание паров	Прекратить работу, выйти на свежий воздух. При удушье или спазмах – вызвать скорую помощь.

Все использованные материалы (пропитанные химикатами салфетки, пустые флаконы, перчатки) утилизируйте как опасные отходы. Не сливайте остатки реактивов в канализацию – это нарушает экологические нормы и повреждает трубы. При сомнениях в безопасности этапа ремонта – прекратите работу и обратитесь к профессионалам.

Требования к температурному режиму при проведении ремонта

Оптимальная температура окружающей среды для ремонта автостекол варьируется от +15°C до +25°C. В этом диапазоне обеспечивается правильная вязкость полимерных смол, их равномерное распределение внутри трещины и стабильное затвердевание под воздействием УФ-лампы. При более низких или высоких значениях физико-химические свойства материалов изменяются, что напрямую влияет на качество восстановления.

Категорически избегайте работ при температуре ниже +5°C или выше +30°C. Холод вызывает сгущение смолы, затрудняет заполнение микротрещин и провоцирует образование пузырьков воздуха. Жара ускоряет полимеризацию до завершения инжектирования, снижает адгезию и может деформировать стекло. Если условия не соответствуют норме, используйте термокамеру или отложите ремонт.

Критические факторы и решения

При отклонениях от нормы учитывайте:

Прогрев оборудования: Инжектор и УФ-лампу храните в тепле. Холодные инструменты искажают дозировку смолы.
Температура стекла: Поверхность должна быть прогрета равномерно. При работе на морозе применяйте строительный фен (макс. +50°C).
Влажность: Относительная влажность воздуха не должна превышать 60%. Конденсат на стекле ухудшает сцепление смолы с поверхностью.

Экстренные меры при неидеальных условиях:

При +5°C...+10°C: Увеличьте время экспозиции УФ-лампы на 25-30%.
При +25°C...+30°C: Работайте в тени, наносите смолу минимальными порциями.
Используйте термометр для контроля температуры стекла, а не воздуха.

Температурный режим	Риски	Компенсирующие действия
Ниже +10°C	Пузыри, неполное заполнение	Подогрев смолы, удвоение времени полимеризации
Выше +28°C	Преждевременное застывание, снижение прочности	Затенение зоны ремонта, сокращение этапа инжектирования

Оценка результатов: проверка герметичности и прозрачности

После полного отверждения ремонтного состава (соблюдайте время, указанное производителем!) проведите тщательный визуальный осмотр. Убедитесь, что полимер равномерно заполнил повреждение без пузырьков воздуха, мутных участков или видимых границ ремонтной зоны. Проверьте, не осталось ли внутри трещины необработанных сколов или микротрещин, расходящихся от основного дефекта.

Для оценки герметичности полейте отремонтированную зону водой из бутылки или шланга под умеренным напором, уделяя особое внимание краям повреждения. Внимательно наблюдайте: появление даже мельчайших капель влаги под стеклом или изменение цвета полимера (помутнение) в месте ремонта сигнализирует о нарушении герметичности. Внутрь салона вода проникать не должна.

Контроль качества ремонта

Проверка прозрачности:

Рассмотрите стекло под разными углами к источнику света (солнце, фонарь).
Отремонтированная область не должна искажать объекты, видимые через нее.
Недопустимы: радужные разводы, желтизна, значительная разница в светопропускании.

Важно: Незначительное оптическое искажение на краю ремонтной зоны может присутствовать, но в центре обзора оно должно быть минимальным и не мешать вождению.

Критерий	Признак успеха	Признак проблемы
Герметичность	Отсутствие влаги под стеклом, полимер не меняет цвет при намокании	Появление воды под трещиной, помутнение полимера
Прозрачность	Нет искажений, разводов, зона ремонта визуально сливается со стеклом	Радужные пятна, желтизна, видимая граница, сильное преломление света
Прочность	Поверхность гладкая, не прогибается при легком нажатии	Хрупкость, липкость, впадина или выступ на месте ремонта

Если обнаружены дефекты герметичности или сильные искажения, ремонт считается неудачным. В этом случае либо обратитесь к профессионалам, либо, если это допустимо для конкретного повреждения и использованного комплекта, аккуратно удалите некачественный полимер (следуя инструкции к набору) и повторите процесс очистки и нанесения состава с нуля.

Когда повреждение невозможно отремонтировать самостоятельно

Определенные типы и локализации повреждений исключают возможность качественного самостоятельного восстановления. Попытки отремонтировать их дома часто приводят к ухудшению ситуации и создают риски для безопасности вождения.

Критичными факторами являются размер дефекта, его расположение в зоне высокой нагрузки стекла, глубина разрушения и наличие множественных трещин. В таких случаях применение DIY-наборов не обеспечит структурную целостность и оптическую прозрачность.

Ситуации, требующие профессионального вмешательства

Сквозные пробоины или сколы диаметром свыше 3 см
Трещины длиннее 10 см, особенно расходящиеся лучами от точки удара
Повреждения на краю стекла (менее 5 см от кромки)
Дефекты в зоне водительского обзора (прямо перед глазами)
Множественные сколы на небольшой площади
Глубокие царапины, искажающие видимость

Эксперименты с подобными повреждениями категорически не рекомендуются. Неправильное применение смолы может:

Усилить внутренние напряжения стекла
Создать оптические искажения в критических зонах
Спровоцировать мгновенное растрескивание при вибрации
Повредить обогрев или датчики в зоне повреждения

Риск при самостоятельном ремонте	Последствие
Неполное заполнение трещины	Расползание дефекта под нагрузкой
Попадание пузырьков воздуха	Снижение прочности на 40-60%
Неправильная сушка смолы	Желтение или помутнение через 2-3 месяца

При обнаружении любого из перечисленных дефектов немедленно обратитесь в специализированный сервис. Профессиональная оценка с помощью ультрафиолетовых ламп и страховочных приспособлений предотвратит внезапное разрушение стекла в дорожных условиях.

Особенности ухода за отремонтированным стеклом

После ремонта повреждения важно соблюдать осторожность в первые 48 часов: полимерный наполнитель набирает окончательную прочность медленно. Избегайте мойки автомобиля, сильных вибраций и резких перепадов температур (парковка на солнце после мороза, использование обогрева стекла). Любое механическое воздействие на зону ремонта в этот период может нарушить адгезию материала.

Дальнейший уход требует аккуратности при очистке. Не допускайте царапания отремонтированной области абразивными губками, скребками или агрессивными химикатами (содержащими аммиак, сильные растворители). Применяйте мягкие микрофибровые салфетки и специализированные автошампуни. Тщательно смывайте дорожные реагенты зимой – они способны повредить структуру полимера.

Ключевые правила эксплуатации

Первый день: Не трогайте ремонтное пятно руками и не снимайте защитную маркировку.
Мойка: Разрешается только через 2 суток. Струю воды направляйте параллельно стеклу, а не перпендикулярно к месту ремонта.
Щетки стеклоочистителя: Следите за их состоянием – изношенные резинки оставляют царапины. Перед зимой обязательно замените.

Регулярно визуально контролируйте отремонтированный участок. Появление желтизны, пузырьков воздуха или трещин, расходящихся от зоны восстановления, сигнализирует о проблеме. В таких случаях обратитесь к специалистам для оценки целостности ремонта.

Фактор риска	Рекомендуемое действие
Прямые солнечные лучи (длительное воздействие)	Используйте солнцезащитные экраны или паркуйтесь в тени
Автомойки с портальными щетками	Отдавайте предпочтение бесконтактной мойке
Лед на стекле	Не соскабливайте лед вблизи зоны ремонта, применяйте размораживатели

Срок эксплуатации ремонта и дальнейшие действия

Срок службы качественно выполненного ремонта автостекла обычно соответствует сроку эксплуатации самого стекла. При соблюдении технологии и использовании профессиональных материалов, восстановленный участок сохраняет прочность и герметичность на протяжении всего времени использования автомобиля. Критически важным фактором является отсутствие загрязнений в зоне повреждения во время ремонтных работ.

Однако важно учитывать, что экстремальные температурные перепады, постоянная вибрация или повторные удары вблизи отремонтированной области могут сократить срок службы восстановленного участка. Особую осторожность следует проявлять в первые 24 часа после ремонта, пока полимер полностью не кристаллизовался.

Дальнейшие действия

Контроль состояния: Регулярно осматривайте отремонтированную зону на предмет изменений (помутнение, появление трещин-паутинок, отслоение материала).
Ограничения после ремонта:
- Избегайте мойки автомобиля в течение 3-4 часов
- Не используйте обогрев стекла и кондиционер на максимальных режимах первые 12 часов
- Воздержитесь от езды по бездорожью 24 часа
Уход: Мойте стекло мягкими средствами без абразивов, не направляйте струю мойки высокого давления непосредственно на зону ремонта.
При ухудшении состояния: При появлении дефектов (расширение повреждения, потеря герметичности) немедленно обратитесь в специализированный сервис для оценки возможности повторного ремонта или замены стекла.

Ситуации, требующие обязательного обращения в сервис

Несмотря на доступность DIY-наборов, существуют повреждения, где самостоятельный ремонт недопустим или опасен. Попытка устранить их своими руками может усугубить дефект, снизить видимость или нарушить структурную целостность стекла.

Обращение к профессионалам обязательно при сложных или критичных повреждениях, требующих специализированного оборудования, материалов и экспертной оценки. Игнорирование этого правила ставит под угрозу безопасность водителя и пассажиров.

Ключевые случаи для профессионального вмешательства

Обширные или глубокие повреждения:

Трещины длиннее 10-12 см (особенно если они пересекают зону обзора водителя).
Сколы диаметром свыше 3 см или с глубокими радиальными трещинами ("ножками").
Множественные сколы/трещины в пределах одного стекла.

Критичное расположение дефектов:

Повреждения на краю стекла (в зоне уплотнителя), где нагрузка максимальна.
Трещины, доходящие до кромки стекла или пересекающие более 50% его площади.
Дефекты в зоне крепления зеркала заднего вида или датчиков (дождя, света).

Специфические типы стекол и повреждений:

Тип стекла/повреждения	Причина обязательного ремонта в сервисе
Лобовые стекла с подогревом	Риск повреждения токопроводящих нитей при неаккуратном ремонте
Стекла с камерой/датчиками ADAS	Необходимость калибровки систем после вмешательства
Сквозные пробоины	Невозможность восстановления методом инжекции смолы

Вторичные признаки риска:

Запотевание или следы влаги внутри стекла (нарушена герметичность).
Характерный треск при движении или на неровной дороге (трещина прогрессирует).
Искажение обзора через поврежденный участок после попытки DIY-ремонта.

Список источников

При подготовке материала использовались специализированные технические руководства и экспертные публикации, посвященные особенностям ремонта автомобильных стекол. Основное внимание уделялось проверенным методикам самостоятельного восстановления сколов и трещин.

Ниже представлены ключевые источники, содержащие детальные инструкции по выбору материалов, технологии работ и распространенным ошибкам. Все ресурсы прошли проверку на соответствие актуальным стандартам безопасности.

Техническое руководство по ремонту автостекол – Национальная ассоциация автостекольщиков
Журнал Авторемонт Практикум: Спецвыпуск "Работа со стеклом"
Официальные инструкции производителей ремонтных смол (Loctite, Permatex)
Видеоархив мастер-классов автосервиса "Стеклянный Доктор"
Пособие Кузовной ремонт для начинающих (глава "Дефекты остекления")
Форум профессиональных автомехаников AutoTech: раздел стекольных технологий
