Починить катушку зажигания самостоятельно - просто и не выходя из гаража

Статья обновлена: 18.08.2025

Катушка зажигания – критически важный компонент бензинового двигателя. Она преобразует низковольтный ток аккумулятора в высоковольтный импульс, необходимый для создания искры на свечах зажигания.

Неисправность катушки приводит к пропускам зажигания, троению двигателя, потере мощности и увеличению расхода топлива. Замена узла на СТО ощутимо ударит по бюджету, тогда как самостоятельный ремонт часто возможен и экономически оправдан.

Восстановление катушки требует базовых навыков работы с мультиметром, паяльником и понимания принципов электротехники. Тщательная диагностика и аккуратность – ключ к успешному ремонту этого чувствительного элемента системы зажигания.

Определение неисправной катушки мультиметром

Проверка сопротивления первичной и вторичной обмоток – основной метод диагностики мультиметром. Для этого переведите прибор в режим измерения сопротивления (Ω) в диапазоне килоом. Отсоедините катушку от электропроводки автомобиля перед началом замеров.

Сверьте полученные значения сопротивления с эталонными показателями, указанными в технической документации конкретной модели катушки. Существенные отклонения в большую или меньшую сторону свидетельствуют о внутреннем обрыве, межвитковом замыкании или нарушении изоляции обмоток.

Порядок измерения параметров

Первичная обмотка:

Установите щупы мультиметра на низковольтные контакты (клеммы «+» и «–»).
Зафиксируйте показания. Типичный диапазон исправной обмотки – 0.3–3.0 Ом (точное значение уточняйте в мануале).

Вторичная обмотка:

Поместите один щуп на центральный высоковольтный вывод, второй – на плюсовую клемму.
Считайте значение. Норма для большинства катушек – 5–20 кОм.

Обмотка	Точки замера	Типичное сопротивление
Первичная	«+» и «–» клеммы	0.3–3.0 Ом
Вторичная	Высоковольтный вывод и «+»	5–20 кОм

Важно: Нулевое сопротивление указывает на короткое замыкание, бесконечное значение (разрыв цепи) – на обрыв провода. Повышенное сопротивление вторичной обмотки часто возникает при перегреве или старении изоляции.

Демонтаж катушки зажигания с двигателя

Перед началом работ убедитесь, что двигатель остыл до безопасной температуры. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и случайного запуска стартера. Осмотрите катушку и окружающее пространство на предмет загрязнений – при необходимости очистите зону вокруг креплений сжатым воздухом или щёткой.

Определите тип крепления катушки: современные модули обычно фиксируются одним болтом/винтом, тогда как старые системы (например, классические ВАЗ) могут иметь кронштейн с несколькими точками крепления. Подготовьте инструмент: чаще всего потребуется торцевой ключ на 10 мм или крестообразная отвертка.

Последовательность операций

Отсоедините высоковольтный провод: крепко возьмитесь за резиновый колпачок (не за сам провод!), проверните его на 90 градусов и плавно потяните вверх.
Отсоедините электрический разъём: нажмите на фиксатор-защёлку и, придерживая корпус катушки, отсоедините коннектор. Не тяните за провода!
Выкрутите крепёжный болт/винт торцевым ключом или отвёрткой. Сохраните крепёж – он понадобится при сборке.
Аккуратно раскачайте катушку из стороны в сторону, одновременно подтягивая её вверх. Не применяйте чрезмерное усилие – если элемент не поддаётся, проверьте, не осталось ли скрытых креплений.
Извлеките катушку из свечного колодца. Если присутствуют резиновые уплотнители – осмотрите их на предмет трещин или деформации.

Важные замечания:

Не прилагайте рывковых усилий при отсоединении разъёмов – это ведёт к поломке фиксаторов.
Маркируйте высоковольтные провода, если их несколько – перепутывание вызовет сбои в работе двигателя.
При демонтаже катушек с индивидуальными колодцами (каждой на свечу) проверьте состояние контактов внутри посадочных гнёзд.

Тип крепления	Инструмент	Особенности
Болт через кронштейн	Ключ на 10 мм	Следите за шайбами под крепежом
Винт "в торец"	Крестовая отвёртка	Проверьте целостность пластиковых фиксаторов
Пружинный зажим	Плоская отвёртка	Подденьте защёлку аккуратно, чтобы не сломать

Визуальный осмотр корпуса и контактов

Тщательно очистите корпус катушки от грязи и масла ветошью, используя при необходимости специальный очиститель электрооборудования. Убедитесь в отсутствии видимых дефектов: глубоких сколов, трещин или оплавленных участков пластика. Особое внимание уделите зоне вокруг высоковольтного вывода – там часто появляются характерные "дорожки" пробоя в виде тонких черных линий.

Проверьте целостность резинового уплотнителя на высоковольтном выводе – он должен быть эластичным, без разрывов и пересыхания. Осмотрите металлический контакт внутри колпачка: коррозия, зеленый налет или механические повреждения недопустимы. Убедитесь в надежности фиксации колпачка на корпусе.

Диагностика контактной группы

Исследуйте низковольтные контакты разъема (первичной обмотки):

Окисление/загрязнение: Наличие белого или зеленого налета на клеммах.
Деформация: Погнутые или утопленные штырьки/гнезда контактов.
Нагар/оплавление: Темные пятна, подгоревший пластик вокруг контактов.
Люфт: Шатание штекеров в посадочных местах.

Обнаружение любых из этих дефектов требует очистки контактов мелкой наждачной бумагой (№600-800) или специальным средством, либо замены разъема/катушки. Проверьте отсутствие коррозии на монтажном кронштейне и надежность крепления "массы".

Проверка обмоток тестером на обрывы

Для проверки обмоток на обрыв понадобится цифровой мультиметр в режиме измерения сопротивления (Ом). Отключите катушку от бортовой сети автомобиля и снимите её для удобства. Очистите корпус от загрязнений, уделяя внимание контактам первичной и вторичной обмоток.

Визуально осмотрите провода и места пайки на предмет механических повреждений или следов перегрева. Настройте мультиметр на минимальный диапазон измерения сопротивления (обычно 200 Ом) для проверки первичной обмотки. Для вторичной обмотки потребуется более высокий диапазон (обычно 20 кОм).

Порядок проверки обмоток

Первичная обмотка:
- Подсоедините щупы мультиметра к центральному контакту и одному из боковых контактов разъёма питания
- Исправная обмотка покажет сопротивление 0.3–3.0 Ом (точное значение уточняйте в спецификации производителя)
- Повторите измерение для второго бокового контакта (если катушка имеет два управляющих вывода)
Вторичная обмотка:
- Установите щуп на центральный высоковольтный вывод
- Второй щуп подключите к контакту питания (+12В) или массе (зависит от конструкции катушки)
- Нормальное сопротивление составляет 6–15 кОм (для катушек с одним выводом) или 4–9 кОм (для индивидуальных катушек)

Интерпретация результатов:

Показания прибора	Состояние обмотки
Сопротивление в пределах нормы	Обрыв отсутствует
"OL" или "1" (бесконечность)	Обрыв цепи
Нулевое сопротивление	Короткое замыкание
Сильное отклонение от нормы	Частичное повреждение изоляции

При обнаружении обрыва или несоответствия номинальным значениям катушка подлежит замене. Замеры для индивидуальных катушек (катушка на свече) выполняются между центральным электродом и контактом разъёма. Все измерения проводите при комнатной температуре – холодная катушка может показывать заниженные значения.

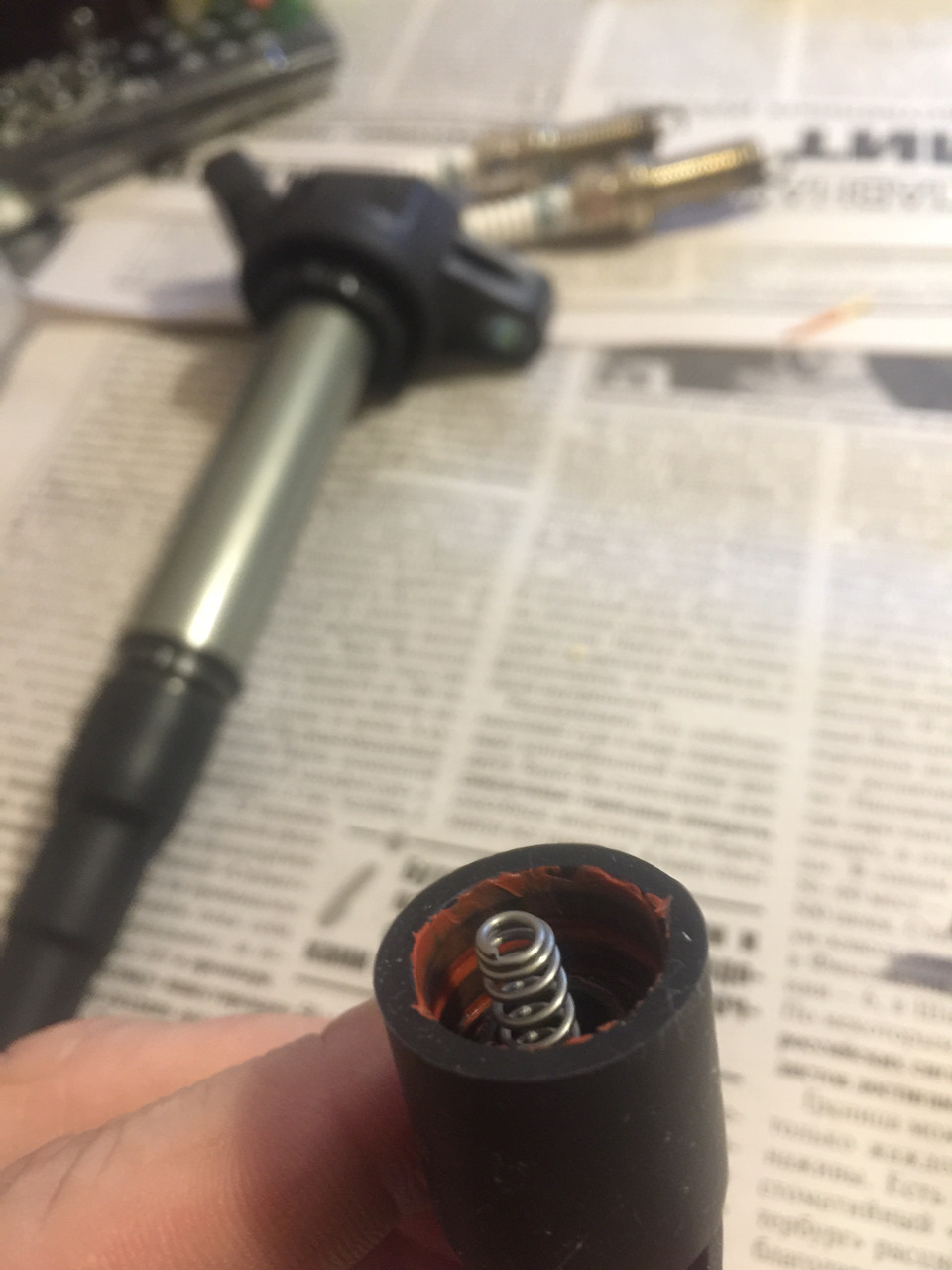

Замена изношенных уплотнений и колпачков

Изношенные резиновые элементы катушки зажигания – основная причина утечек тока и пробоев высокого напряжения. Резина теряет эластичность из-за температурных перепадов, масляного контакта и естественного старения, что приводит к попаданию влаги в колодцы свечей и снижению эффективности искрообразования. Визуально проблему выдают трещины на поверхности уплотнителей или масляные следы вокруг посадочных гнезд.

Своевременная замена уплотнений предотвращает коррозию контактов, калильное зажигание и пропуски воспламенения. Используйте только оригинальные или сертифицированные аналоги – несоответствие размеров или материала вызовет повторную разгерметизацию. Перед установкой новых элементов тщательно очистите посадочные места катушки и колодцы свечей от грязи и остатков масла.

Порядок выполнения работ

Снимите катушку с двигателя, отсоединив разъем питания и открутив крепежные болты.
Аккуратно извлеките старые уплотнения из канавок на корпусе катушки и колпачка со свечного наконечника.
Обезжирьте посадочные зоны спиртовым раствором и просушите сжатым воздухом.
Нанесите тонкий слой диэлектрической смазки (например, Dow Corning 4) на внутренние поверхности новых уплотнителей.
Установите колпачок на наконечник до характерного щелчка, затем вдавите уплотнительное кольцо в корпус катушки.

Критические ошибки: Монтаж без смазки (вызывает деформацию резины), использование бензина для очистки (разрушает материал), перетяжка крепежных болтов (ведет к растрескиванию корпуса). После замены запустите двигатель и проверьте работу на высоких оборотах – отсутствие вибрации и ровный холостой ход подтвердят герметичность соединений.

Элемент	Признак износа	Риск при игнорировании
Колпачок наконечника	Задубевшая резина, трещины у основания	Пробой изоляции, эрозия контактов свечи
Уплотнительное кольцо корпуса	Следы масла в свечном колодце	Короткое замыкание, окисление разъема

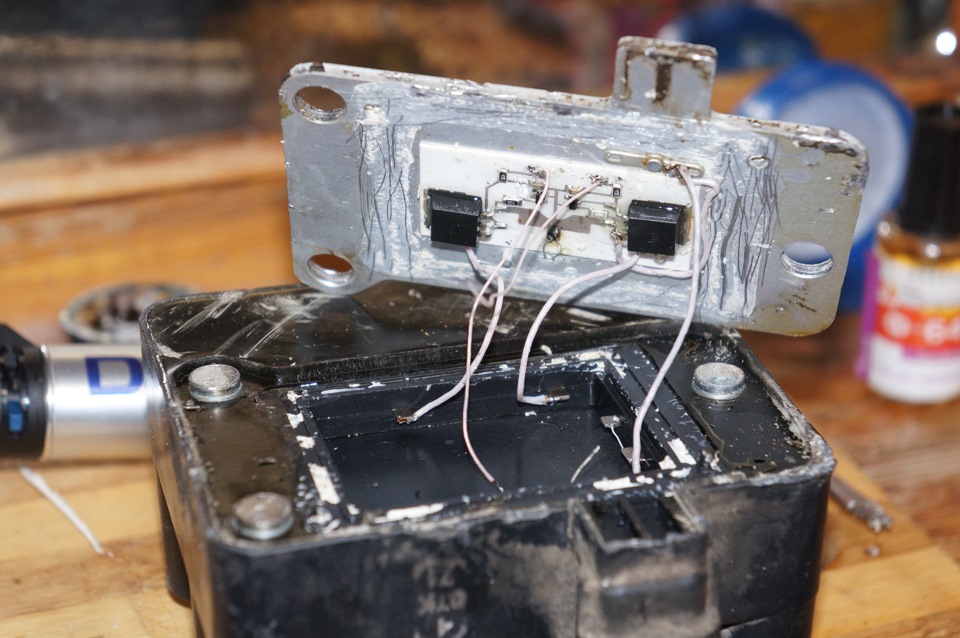

Сборка и герметизация корпуса после ремонта

После завершения ремонтных работ внутри катушки зажигания аккуратно совместите обе половины корпуса, убедившись в правильной укладке проводов и отсутствии пережатия изоляции. Проверьте плотность прилегания стыковочных поверхностей по всему периметру – малейший перекос приведет к негерметичности конструкции. Закрепите корпус штатными винтами или защелками, соблюдая равномерное усилие затяжки для исключения деформации пластика.

Нанесите термостойкий герметик (например, силиконовый RTV) тонкой непрерывной полосой на стык между половинками корпуса до окончательной сборки. Излишки материала, выступившие после сжатия деталей, немедленно удалите сухой тканью – застывший герметик нарушит эстетику и может мешать установке катушки. Используйте составы с рабочей температурой от -40°C до +250°C, устойчивые к воздействию бензина и масел.

Ключевые требования к герметизации

Тип герметика: Термостойкий силикон (RTV) черного или красного цвета
Температурный диапазон: Не менее -40°C...+250°C
Устойчивость: К топливу, моторному маслу и озону

Перед установкой катушки на двигатель выдержите сборку 12-24 часа при комнатной температуре для полной полимеризации герметика. Проведите финальную проверку: подключите мультиметр к высоковольтному выводу и корпусу – сопротивление изоляции должно превышать 50 МОм. При обнаружении утечек демонтируйте катушку и повторите процедуру герметизации.

Тестирование отремонтированной катушки перед установкой

Перед возвращением катушки зажигания на двигатель критически важно провести ее всестороннее тестирование. Установка неисправной или неправильно отремонтированной катушки может привести к повторному отказу, повреждению других компонентов системы зажигания (например, коммутатора или ЭБУ) или проблемам с запуском и работой двигателя.

Тщательная проверка позволяет убедиться в правильности выполненных ремонтных работ, целостности обмоток, надежности изоляции и способности катушки генерировать искру необходимой мощности. Это финальный и обязательный этап, гарантирующий безопасность и эффективность последующей эксплуатации.

Методы проверки отремонтированной катушки

Используйте комбинацию методов для получения достоверного результата:

Визуальный и тактильный осмотр:
- Еще раз убедитесь в отсутствии трещин, сколов или оплавлений на корпусе и изоляторах высоковольтных выводов.
- Проверьте надежность пайки всех соединений, особенно если производился ремонт обрыва проводов или замена клемм.
- Убедитесь в отсутствии следов перегрева (потемнение пластмассы, запах гари) и целостности герметика (если он применялся).
Проверка сопротивления обмоток (Омметром/Мультиметром):
- Измерьте сопротивление первичной обмотки между контактами низкого напряжения (обычно обозначены как +Б и К). Сравните полученное значение с паспортными данными для вашей модели катушки (обычно доли Ом - единицы Ом).
- Измерьте сопротивление вторичной обмотки между центральным высоковольтным выводом и одним из контактов низкого напряжения (или между ВВ выводами, если катушка индивидуальная). Это значение значительно выше (обычно килоомы - десятки килоом). Сравните с нормой.
- Проверьте сопротивление изоляции между выводами обмоток и корпусом ("массой"). Оно должно стремиться к бесконечности.
"Искровой" тест (Проверка на искру):
ВНИМАНИЕ! Этот метод связан с работой с высоким напряжением. Соблюдайте крайнюю осторожность!
- Подключите катушку к штатной электропроводке автомобиля или к источнику питания (12В) и коммутатору/прерывателю согласно схеме.
- Подсоедините к центральному ВВ выводу катушки исправную высоковольтную свечную проволоку с известным хорошим наконечником.
- Держа наконечник проволоки плоскогубцами с изолированными ручками, обеспечьте зазор между наконечником и "массой" автомобиля (чистая неокрашенная металлическая поверхность) примерно 5-7 мм.
- Попросите помощника провернуть двигатель стартером. Не держитесь за металлические части проволоки или наконечника!
- Наблюдайте за зазором: должна проскакивать яркая, устойчивая, голубоватая искра с характерным треском. Тусклая, прерывистая, оранжевая искра или ее отсутствие указывают на неисправность катушки.

Проверяемый параметр	Метод проверки	На что обратить внимание
Целостность корпуса и изоляторов	Визуальный осмотр	Трещины, сколы, оплавления
Качество соединений	Визуальный осмотр, проверка пайки	Надежность контакта, отсутствие "холодных" паек
Сопротивление первичной обмотки	Омметр/Мультиметр	Соответствие паспортному значению (доли - единицы Ом)
Сопротивление вторичной обмотки	Омметр/Мультиметр	Соответствие паспортному значению (кОм - десятки кОм)
Сопротивление изоляции	Омметр/Мультиметр	Бесконечность (очень высокое сопротивление)
Генерация высокого напряжения	"Искровой" тест	Яркая, устойчивая голубая искра с зазором 5-7 мм
