Подбор и монтаж маховика на ВАЗ 2109

Статья обновлена: 18.08.2025

Маховик – ключевой элемент трансмиссии автомобиля ВАЗ 2109, напрямую влияющий на работу двигателя и сцепления.

Правильный подбор и грамотная установка этой детали обеспечивают плавный запуск мотора, снижение вибраций и корректное переключение передач.

В статье рассматриваются типы маховиков, критерии выбора между оригинальными и облегченными вариантами, а также основные этапы монтажа.

Признаки износа старого маховика

Вибрация при работе двигателя – основной сигнал неисправности. Особенно ощутима на холостом ходу и при трогании с места, передается на кузов и педаль сцепления. Вибрация усиливается при увеличении нагрузки на ДВС и часто сопровождается характерным дребезжащим звуком из коробки передач.

Затрудненный запуск двигателя возникает из-за повреждения зубьев венца маховика. Стартер проскальзывает или издает металлический скрежет при попытке зацепиться, коленвал проворачивается рывками. Дополнительно могут проявляться рывки при движении на низких оборотах и неестественные шумы при выжиме сцепления.

Ключевые индикаторы износа:

Биение и люфт – ощущаются при ручном проворачивании (требует снятия КПП)
Трещины/сколы – видимые дефекты на поверхности или зубьях венца
Следы перегрева – синие или фиолетовые пятна на рабочей плоскости
Запах гари – при пробуксовке сцепления из-за деформации поверхности
Неравномерный износ – глубокие борозды или волнистость при тактильной проверке

Симптом	Последствия игнорирования
Вибрация на холостом ходу	Разрушение подушек двигателя, повреждение КПП
Скрежет при запуске	Выход из строя стартера, обрыв зубьев венца
Рывки при движении	Ускоренный износ сцепления и трансмиссии

Основные виды маховиков: сплошные и двухмассовые

Сплошной (одномассовый) маховик представляет собой цельную металлическую деталь с зубчатым венцом для стартера. Он отличается простотой конструкции и высокой надежностью благодаря минимальному количеству компонентов. Такие маховики дешевле в производстве, менее чувствительны к перегрузкам и имеют большой срок службы при правильной эксплуатации.

Двухмассовый маховик (ДММ) состоит из двух частей: первичной массы, соединенной с коленвалом, и вторичной, взаимодействующей со сцеплением. Между ними расположена система пружинно-демпферного механизма, поглощающая вибрации и крутильные колебания двигателя. Эта сложная конструкция требует точной балансировки и специализированного обслуживания.

Ключевые отличия и особенности

Гашение вибраций: ДММ эффективно снижает шумы и тряску, особенно на низких оборотах, тогда как сплошной передает колебания напрямую в трансмиссию.
Ресурс сцепления: Демпфер ДММ снижает ударные нагрузки, продлевая жизнь диску сцепления и коробке передач. Сплошной маховик увеличивает износ этих узлов.
Стоимость и ремонтопригодность: Сплошные маховики в 2-3 раза дешевле ДММ. При износе их поверхность можно проточить, тогда как двухмассовые обычно заменяются целиком.

Параметр	Сплошной маховик	Двухмассовый маховик
Вес	7-8 кг	10-12 кг
Ресурс	200 000+ км	120 000-150 000 км
Совместимость с ВАЗ 2109	Штатная установка для карбюраторных версий	Рекомендован для инжекторных двигателей 1.5-1.6 л

Важный нюанс: Замена сплошного маховика на двухмассовый (или обратно) требует согласования с типом сцепления и коробки передач. Несовместимость приведет к ускоренному износу и вибрациям. Для тюнинга двигателя предпочтительны облегченные версии сплошных маховиков.

Критерии выбора: балансировка и геометрия

Балансировка маховика критична для устойчивой работы двигателя. Дисбаланс вызывает вибрации, разрушающие подшипники коленвала, коробку передач и сцепление. Новые детали проходят статическую и динамическую балансировку на заводе – при выборе требуйте подтверждающую документацию.

Геометрические параметры напрямую влияют на функциональность. Несоответствие размеров ведет к некорректной работе сцепления, пробуксовкам или неполному выключению передачи. Особое внимание уделите посадочным поверхностям – малейшая деформация станет причиной биения.

Ключевые параметры контроля

Толщина фрикционного пояса: износ свыше 0.5 мм требует замены маховика
Радиальное биение: максимум 0.1 мм при замере у края поверхности
Осевое биение: допустимое значение не превышает 0.08 мм
Соосность отверстий под крепеж: перекос болтов вызывает разрушение корзины сцепления

Параметр	Норма для ВАЗ 2109	Инструмент проверки
Диаметр рабочей поверхности	200 ± 0.5 мм	Штангенциркуль
Высота зубьев венца	Не менее 4.5 мм	Шаблон/линейка
Конусность поверхности	Не допускается	Индикаторная стойка

Важно: При установке демпферного маховика (двухмассового) проверьте угловую подвижность секторов – заклинивание свидетельствует о неисправности. Для штатных деталей обязательна притирка поверхности специальной пастой после шлифовки.

Проверка биения поверхности маховика

После демонтажа маховика с коленчатого вала двигателя ВАЗ 2109 обязательна проверка биения рабочей поверхности. Установите маховик на специальную оправку или жестко зафиксируйте его в тисках через защитные прокладки, исключающие повреждение фрикционного слоя. Очистите поверхность трения от грязи, масляных пятен и остатков накладки сцепления металлической щеткой или ветошью с растворителем.

Зафиксируйте индикатор часового типа со стойкой на неподвижном основании строго перпендикулярно рабочей поверхности маховика. Установите измерительный наконечник индикатора в середине фрикционного пояса, предварительно выбрав нулевое положение при легком нажатии. Вращайте маховик плавно и без рывков на один полный оборот, наблюдая за показаниями стрелки.

Оценка результатов и допустимые нормы

Максимальное отклонение стрелки индикатора за оборот покажет величину биения. Для маховиков ВАЗ 2109 предельно допустимое значение составляет:

0.1 мм (100 микрон) – для новых или не бывших в эксплуатации деталей
0.2 мм (200 микрон) – максимальный порог для б/у маховиков

Если измеренное биение превышает норму, возможны следующие варианты:

Проточка поверхности на токарном станке (только при достаточной толщине рабочего слоя)
Замена маховика – при критическом износе, глубоких задирах или риске нарушения балансировки

Величина биения	Рекомендуемое действие
Менее 0.1 мм	Установка без обработки
0.1 - 0.2 мм	Проточка обязательна
Более 0.2 мм	Замена маховика

После проточки повторно проверьте биение и убедитесь в отсутствии биений на посадочном отверстии. Помните: превышение допусков вызовет вибрации, рывки при включении сцепления и ускоренный износ корзины и выжимного подшипника.

Сравнение деталей от LUK и Sachs

При выборе маховика для ВАЗ 2109 между ведущими производителями LUK и Sachs ключевыми аспектами для сравнения становятся эксплуатационные характеристики, надежность, ресурс и совместимость. Оба бренда имеют солидную репутацию на рынке автокомпонентов, но их продукция для модели 2109 может отличаться в нюансах.

Основное различие часто заключается в балансировке и материалах, используемых при производстве. Sachs традиционно позиционируется как продукция премиального сегмента, что обычно отражается на цене. LUK часто предлагает более доступные по стоимости решения, не всегда уступая в качестве для стандартных условий эксплуатации.

Ключевые отличия и особенности

Эксплуатационные характеристики:

Sachs: Часто отмечается более плавная работа сцепления и меньший уровень шумов/вибраций, особенно при трогании с места и на низких оборотах. Достигается за счет тщательной балансировки и применения специфических демпфирующих элементов.
LUK: В целом обеспечивает надежную работу, но на некоторых экземплярах пользователи отмечают чуть более ощутимую вибрацию при износе демпфера или в начале эксплуатации до полной приработки.

Надежность и ресурс:

Sachs: Известен высокой долговечностью маховиков. Используемые материалы и конструкция демпфера рассчитаны на длительный срок службы, часто сопоставимый или превышающий ресурс сцепления.
LUK: Также предлагает надежные изделия, но ресурс может быть несколько меньше, особенно в условиях интенсивной эксплуатации или частых пробок. Качество стабильное, но крайне важно покупать оригинальные детали, а не подделки.

Совместимость и комплектация:

Sachs: Часто поставляется в комплекте с корзиной сцепления (нажимным диском), что гарантирует идеальную совместимость и работу пары. Это удобно при комплексной замене.
LUK: Также предлагает как отдельные маховики, так и комплекты с корзиной. Маховик LUK обычно без проблем совместим с оригинальными и другими качественными корзинами и дисками сцепления для ВАЗ 2109.

Ценовой фактор:

Sachs: Как правило, дороже LUK. Разница в цене обусловлена позиционированием бренда, материалами и технологиями производства.
LUK: Предлагает лучшее соотношение цены и качества в бюджетном и среднем сегменте. Оптимальный выбор при ограниченном бюджете без желания жертвовать надежностью известного бренда.

Параметр	Sachs	LUK
Плавность работы / Вибрации	Обычно лучше	Хорошо, возможны нюансы
Ожидаемый ресурс	Выше	Высокий, может быть чуть ниже
Комплектация	Часто с корзиной	Отдельно или с корзиной
Цена	Выше	Ниже

Вывод: Выбор между LUK и Sachs для ВАЗ 2109 зависит от приоритетов и бюджета. Sachs обеспечивает максимальную плавность и потенциально больший ресурс, но за более высокую цену. LUK – проверенное и надежное решение с отличным соотношением цены и качества, идеально подходящее для большинства повседневных задач. При покупке любого бренда критически важно приобретать оригинальные детали у официальных дилеров.

Анализ аналогов российского производства

На рынке представлено несколько российских производителей маховиков для ВАЗ 2109. Основными игроками являются оригинальные комплектующие от АвтоВАЗа, а также продукция компаний Трек (TREK), СААЗ и Качество плюс. Все перечисленные аналоги изготавливаются из серого чугуна методом литья, что обеспечивает достаточную прочность при стандартных нагрузках.

Ключевые отличия между аналогами заключаются в качестве обработки рабочих поверхностей, точности балансировки и долговечности зубчатого венца. Бюджетные варианты часто требуют дополнительной механической обработки перед установкой. Оригинальные маховики АвтоВАЗа демонстрируют стабильное качество, но имеют повышенную стоимость.

Сравнительная таблица характеристик

Производитель	Тип	Вес (кг)	Ресурс (тыс. км)	Особенности
АвтоВАЗ	Сплошной	7.5	100-150	Заводская балансировка
Трек (TREK)	Сплошной	7.4	80-120	Требует проверки биения
СААЗ	Сплошной	7.6	70-100	Усиленный венец
Качество плюс	Сплошной	7.3	60-90	Бюджетный сегмент

При выборе учитывайте важные аспекты:

Точность балансировки – оригинальные детали сбалансированы на заводе, тогда как дешевые аналоги часто имеют дисбаланс до 20 г/см
Качество поверхности – проверяйте отсутствие раковин и трещин на фрикционной площадке
Совместимость – все перечисленные аналоги подходят для стандартного сцепления ВАЗ 2109

Для ресурсной эксплуатации рекомендуются маховики АвтоВАЗа или TREK. Бюджетные варианты от Качество плюс подойдут для краткосрочного использования при ограниченных финансах. Обязательно проверяйте биение новой детали перед установкой – допустимое значение не превышает 0.1 мм.

Подбор маховика под модификацию двигателя

Корректный подбор маховика для ВАЗ 2109 напрямую зависит от типа установленного двигателя и его конструктивных особенностей. Необходимо учитывать три ключевых фактора: диаметр посадочного места под сцепление, количество зубьев на венце и конфигурацию крепежных отверстий к коленчатому валу. Ошибка в любом из параметров сделает установку невозможной или приведет к дисбалансу системы.

Стандартные двигатели 2108/21083 объемом 1.3–1.5 л используют маховик с диаметром 258 мм и венцом на 129 зубьев. Для моторов 2111/2112 (1.5–1.6 л 16V) применяется усиленная версия с диаметром 240 мм и 132 зубьями. Турбированные и спортивные версии часто требуют облегченных моделей из высокопрочной стали – они снижают инерционную массу, улучшая отзывчивость на высоких оборотах.

Критерии выбора по типу ДВС

Основные различия между моделями:

8-клапанные моторы (2108/21083):
- Диаметр: 258 мм
- Крепление сцепления: 6 отверстий
- Количество зубьев венца: 129
16-клапанные моторы (2111/2112):
- Диаметр: 240 мм
- Крепление сцепления: 6 отверстий
- Количество зубьев венца: 132

Важно: При замене двигателя с 8V на 16V обязательна установка соответствующего маховика. Использование штатного маховика от 8-клапанного мотора на 16V приведет к несовместимости со стартером и корзиной сцепления.

Сравнение характеристик

Параметр	Двигатель 2108 (1.5 л 8V)	Двигатель 2112 (1.6 л 16V)
Диаметр рабочей поверхности	258 мм	240 мм
Число зубьев венца	129	132
Тип стартера	AZD 3322.3708	AZD 5712.3708

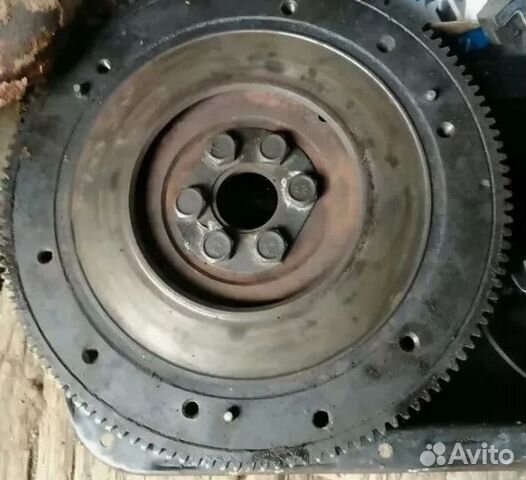

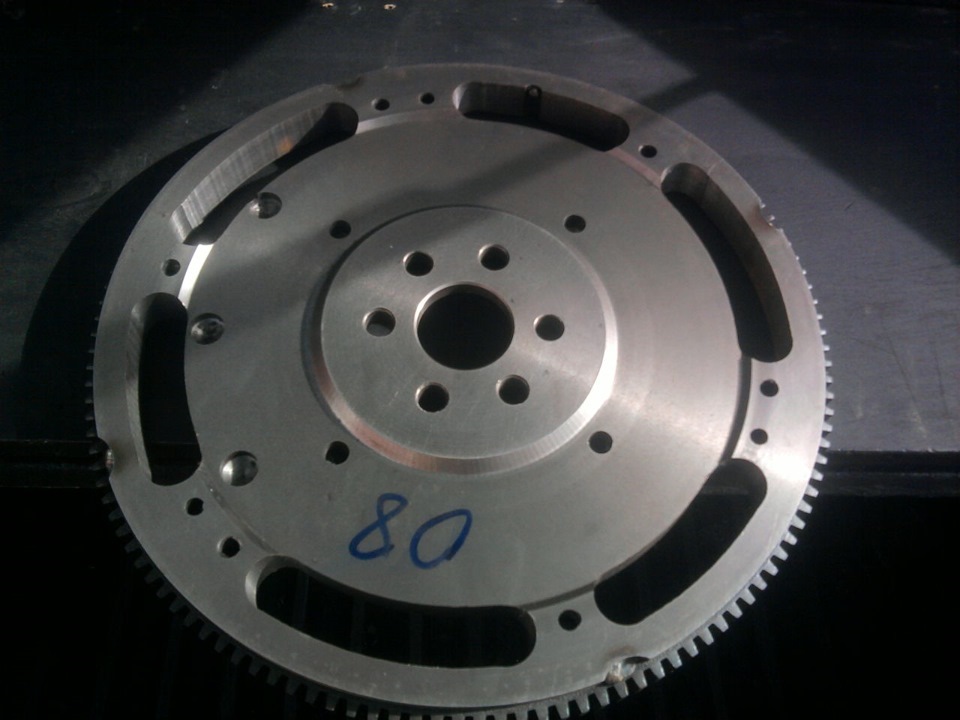

Облегченные версии (уменьшенная масса на 20–30%) рекомендуются для тюнинга: они снижают нагрузку на коленвал и улучшают разгонную динамику. Однако такие модели могут вызывать вибрации на холостом ходу и требуют профессиональной балансировки совместно с коленчатым валом.

Инструменты для самостоятельной замены

Для замены маховика на ВАЗ 2109 потребуется стандартный набор слесарного инструмента и несколько специализированных приспособлений. Работы проводятся в смотровой яме или на подъемнике с обязательной фиксацией автомобиля противооткатными упорами.

Перед началом демонтажа снимите клеммы с аккумулятора и подготовьте емкость для слива технических жидкостей. Обязательно используйте защитные очки и перчатки – предстоит работа с тяжелыми узлами.

Основной набор инструментов

Головки и воротки: Набор метрических головок 8-19 мм, трещоточный вороток, удлинители 150 и 250 мм
Ключи: Накидные ключи 13-17 мм, рожковый ключ на 19 мм (для растяжки цепи ГРМ), динамометрический ключ (диапазон 20-200 Нм)
Съемники: Специальный съемник ступицы (типа "ломик") для демонтажа маховика, съемник шаровых опор
Вспомогательные приспособления: Монтажная лопатка для коробки передач, домкрат с деревянной подкладкой, стяжки для сцепления

Дополнительные материалы

Герметик	Термостойкий (для крепления маховика к коленвалу)
Чистящие средства	Обезжириватель, металлическая щетка
Крепеж	Новые болты маховика (оригинальные ВАЗ 2109)

Особое внимание уделите фиксации коленчатого вала – используйте специальный штифт или монтажку через отверстие в картере сцепления. При затяжке болтов маховика применяйте динамометрический ключ с усилием 98-118 Нм, соблюдая крестообразную схему.

Перед установкой нового маховика тщательно очистите посадочную поверхность коленвала от загрязнений и остатков старого герметика. Проверьте состояние зубьев венца – при малейших сколах или износе потребуется замена венца.

Демонтаж АКБ и защита электрооборудования

Отключите минусовую клемму аккумуляторной батареи первым действием, используя ключ на 10 мм. Снижение риска короткого замыкания достигается последовательным отсоединением сначала "массы" (минус), затем плюсовой клеммы. Убедитесь, что клеммные колодки не контактируют с металлическими частями кузова после снятия.

Извлеките АКБ из моторного отсека, предварительно ослабив прижимную планку крепления (гайка на 13 мм). Проверьте состояние поддона батареи на предмет коррозии, при необходимости очистите поверхность. Переносите аккумулятор вертикально, избегая наклонов для предотвращения утечки электролита.

Защита электросистемы при работах

При длительном демонтаже маховика (более 30 минут) выполните дополнительные меры:

Отсоедините разъем генератора для исключения случайной подачи напряжения
Закройте клеммы АКБ защитными колпачками или изолентой
Снимите предохранитель топливного насоса (F3 в монтажном блоке)

При использовании электроинструментов вблизи проводки применяйте диэлектрические накладки на клеммы датчиков. Особое внимание уделите защите разъема датчика коленвала (ДПКВ) – его повреждение приведет к невозможности запуска двигателя.

Элемент	Метод защиты
Колодка ЭБУ	Полиэтиленовый пакет + стяжка
Провод массы	Фиксация в стороне от рабочей зоны
Открытая проводка	Защита картоном от искр

Снятие коробки передач: этапы подготовки

Подготовка к демонтажу коробки передач на ВАЗ 2109 требует тщательной организации и соблюдения техники безопасности. Обеспечьте наличие необходимых инструментов: набор головок с воротком, трещотку, удлинители, ключи на 13-17 мм, съемник стопорных колец, домкрат, опоры для двигателя и емкость для слива масла. Проверьте исправность подъемного оборудования при работе на яме или эстакаде.

Автомобиль должен быть устойчиво зафиксирован на ровной поверхности с включенной передачей и ручным тормозом. Под колеса дополнительно установите противооткатные упоры. Наденьте защитные очки и перчатки перед началом работ. Убедитесь в свободном доступе к нижней части кузова и моторного отсека.

Последовательность подготовительных операций

Отсоедините минусовую клемму аккумулятора
Слейте масло из коробки передач:
- Прогрейте агрегат до рабочей температуры
- Подставьте емкость под сливное отверстие
- Открутите пробку шестигранником на 12 мм
Демонтируйте элементы, ограничивающие доступ:
- Воздушный фильтр и патрубки впуска
- Защиту картера двигателя
- Теплоизоляционный экран выпускного коллектора
Отсоедините коммуникации:
- Трос привода сцепления (от вилки выжимного подшипника)
- Клеммы датчиков скорости и задней передачи
- Рычаг переключения передач (отсоедините тягу от кулисы)
Подготовьте силовую установку к разъединению:
- Снимите стартер (ключ на 13 мм)
- Установите деревянный брус на домкрат
- Приподнимите двигатель за поддон на 3-4 см

Отсоединение стартера и сцепления

Отключите минусовую клемму аккумулятора. Снизу автомобиля найдите стартер, закреплённый тремя болтами (два сверху, один снизу). Снимите защитный кожух и отсоедините силовой провод с клеммы втягивающего реле, затем демонтируйте управляющий провод. Выкрутите крепёжные болты ключом на 13, поддерживая стартер рукой, после чего аккуратно извлеките узел вниз.

Для доступа к сцеплению необходимо снять коробку передач. Отсоедините трос сцепления от рычага вилки выключения на КПП, выведя его конец из кронштейна. Демонтируйте ШРУСы, провода датчиков скорости и заднего хода, рычаг переключения передач и кронштейн тяги. Подоприте двигатель деревянным бруском через монтажную подушку, после чего выкрутите все болты крепления коробки к блоку цилиндров.

Демонтаж корзины сцепления

После снятия КПП зафиксируйте маховик от проворачивания, вставив монтажку в зубья или используя спецфиксатор
Отметьте мелом взаимное положение корзины и маховика для сохранения балансировки
Выкручивайте шесть крепёжных болтов корзины (ключ на 13) равномерно по диагонали
Снимите нажимной диск вместе с ведомым диском и демпферной пружиной
Проверьте состояние выжимного подшипника на первичном валу КПП – при люфте или шуме замените

Внимание: не касайтесь руками поверхности маховика – кожный жир вызывает окисление. Перед установкой нового сцепления обезжирьте посадочные плоскости маховика и корзины уайт-спиритом.

Фиксация двигателя при разборке

Перед демонтажем коробки передач и маховика двигатель ВАЗ 2109 требует обязательной фиксации для предотвращения смещения или опрокидывания. Без надежной стабилизации силового агрегата работы по снятию КПП становятся небезопасными и могут привести к повреждению подводящих патрубков, электропроводки или травмам.

Основной метод фиксации – использование специальной опорной балки (т.н. "лапы"), которая крепится к лонжеронам кузова через проушины в подкапотном пространстве. Если заводское приспособление отсутствует, допустимо применение самодельной распорки из металлического профиля достаточной прочности, упирающейся в верхние точки блока цилиндров.

Ключевые этапы фиксации

Снимите воздушный фильтр и декоративный кожух для обеспечения доступа к монтажным точкам двигателя.
Ослабьте крепления правой опоры ДВС (со стороны аккумулятора), не выкручивая болты полностью – это позволит двигателю "просесть" на 2-3 см при подъеме.
Закрепите балку-распорку на лонжеронах, отрегулировав ее длину так, чтобы упоры плотно прилегали к блоку цилиндров или ГБЦ.
Проверьте устойчивость двигателя, слегка раскачав его рукой – отсутствие люфта подтверждает правильность установки.

Оборудование	Назначение
Заводская опорная балка (арт. 6701)	Стандартное крепление через штатные проушины кузова
Цепной стяжной ремень	Дополнительная страховка при использовании самодельных распорок
Деревянные бруски 100×100 мм	Альтернативная подпорка под картер (требует особой осторожности)

Никогда не оставляйте двигатель только на подъемнике – гидравлика может неожиданно опуститься.
Избегайте упора в элементы ГРМ или топливную рампу – используйте только усиленные точки блока цилиндров.
При отсутствии балки допускается аккуратная подвеска двигателя на монтажных ремнях к поперечине кузова, но это менее надежно.

Выпрессовка крепежных болтов маховика

Плотная посадка болтов в коленчатом валу часто вызывает затруднения при демонтаже, так как заводская сборка подразумевает высокое усилие затяжки и возможное наличие фиксирующего состава. Коррозионные процессы и температурные воздействия дополнительно осложняют процесс, требуя применения специального инструмента и строгого соблюдения техники безопасности.

Предварительно обработайте резьбовые соединения проникающей смазкой (WD-40 или аналогом) минимум за 30 минут до работ. Убедитесь, что двигатель надёжно зафиксирован на подставке, а маховик заблокирован от проворота – для этого используйте монтажную лопатку через зубья венца, уперев её в блок цилиндров или картер.

Порядок демонтажа

Подготовьте инструмент: ударный гайковёрт с головкой на 19 мм либо длинный вороток с усилителем. Для ручного способа потребуется накидной ключ и стальная труба в качестве рычага.
Снимите стопорные шайбы: отогните усики стопорных элементов плоской отвёрткой или зубилом. Полностью удалите шайбы с болтов.
Примените ударный метод: установите головку на болт, включите обратный ход гайковёрта и короткими импульсами выкручивайте крепёж. При отсутствии пневмоинструмента используйте рычаг, создавая резкие усилия "на срыв".
Контролируйте положение: выкручивайте болты крест-накрест (по диагонали) на 1-2 оборота каждый, чтобы избежать перекоса маховика и деформации коленвала.
Извлеките проблемные болты: при закисании резьбы прогрейте головку болта пропановой горелкой до 200-300°C, затем быстро выверните его. В критических случаях используйте съёмник типа "свечной ключ".

Проблема	Способ решения
Сорванная грань болта	Наварите гайку на остаток шпильки, выкрутите монтировкой
Заклинивание в отверстии	Прогрев коленвала в зоне резьбы + ударный гайковёрт
Облом болта в теле вала	Сверловка с экстрактором или нарезка новой резьбы

Важно: не прикладывайте постоянное крутящее усилие – это ведёт к срыву граней или деформации вала. Работайте только короткими ударными воздействиями. Все извлечённые болты подлежат замене независимо от состояния!

Метки для сохранения правильного положения

Правильное позиционирование маховика критически важно для балансировки двигателя и предотвращения вибраций. Несоблюдение заводских меток приведёт к дисбалансу коленчатого вала, ускоренному износу подшипников и снижению ресурса силового агрегата. Любое отклонение от исходного положения нарушает центровку и создаёт критические нагрузки на узлы КШМ.

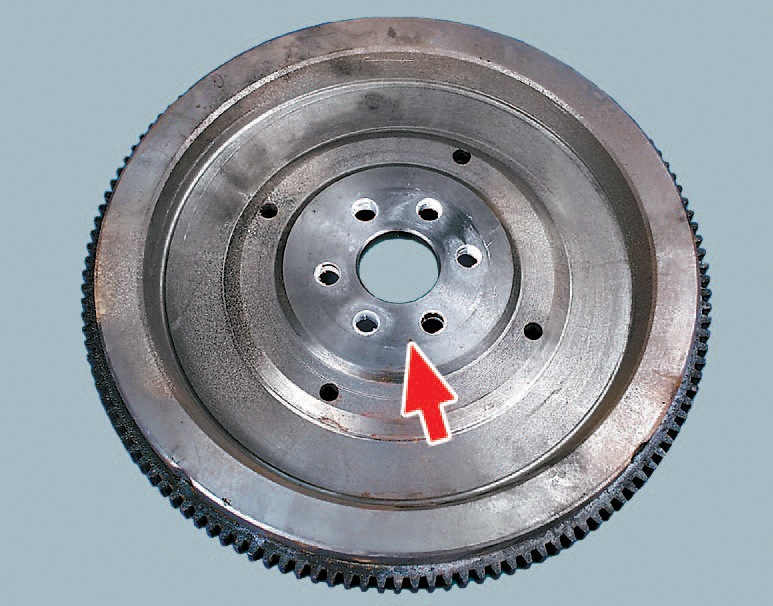

Производитель наносит на маховик и коленчатый вал специальные метки для точного монтажа. Эти метки (обычно в виде точек, рисок или стрелок) должны строго совпадать при установке. Если старый маховик демонтирован без предварительной маркировки – ориентироваться следует исключительно на заводские обозначения, игнорируя положение крепёжных болтов, которые симметричны.

Порядок совмещения меток

На коленчатом валу: Найдите метку на задней щеке возле посадочного фланца (чаще всего кернение или краска).
На маховике: Обнаружьте ответную метку (обычно выбитая точка или насечка на рабочей поверхности со стороны двигателя).
Совместите метки при установке маховика на фланец коленвала.
Проверьте совпадение после предварительной затяжки болтов, проворачивая маховик на 1-2 оборота.

Элемент	Тип метки	Расположение
Коленчатый вал	Кернённая точка / цветная метка	Фланец крепления маховика
Маховик (новая деталь)	Штампованная насечка	Торцевая поверхность ступицы
Маховик (старая деталь)	Самодельная отметка краской	Совмещается с меткой вала при демонтаже

Важно: При отсутствии видимых заводских меток на старом маховике обязательно нанесите собственные отметки перед демонтажем. Используйте керн или несмываемую краску, обозначив положение маховика относительно фланца коленвала в двух диаметрально противоположных точках. Это исключит ошибку при обратной установке.

Чистка посадочной плоскости на коленвале

Перед установкой нового маховика критически важно подготовить посадочную поверхность коленчатого вала. Любые остатки старого герметика, прокладки, масла или коррозии приведут к неплотному прилеганию маховика. Это вызовет его биение, вибрации двигателя, ускоренный износ сцепления и подшипников, а в худшем случае – трещины маховика или коленвала.

Начните с визуального осмотра и тактильной проверки поверхности пальцами. Удалите крупные частицы грязи или отслоения металла. Далее используйте ручной инструмент: металлическую щетку для грубой очистки и наждачную бумагу разной зернистости. Сначала обработайте поверхность бумагой с крупным зерном (Р80-Р120), чтобы снять основной слой загрязнений и ржавчины, затем перейдите на более мелкую (Р240-Р400) для выравнивания.

Ключевые этапы очистки

Механическая очистка: Снимите крупные загрязнения металлической щеткой. Удалите остатки старой прокладки или герметика шпателем (действуйте аккуратно, чтобы не поцарапать металл).
Шлифовка: Обработайте посадочную плоскость наждачной бумагой. Двигайтесь последовательно от крупного к мелкому абразиву, совершая круговые движения без сильного нажима. Цель – получить матовую, однородную поверхность.
Обезжиривание: Тщательно протрите поверхность чистой, безворсовой ветошью, смоченной в обезжиривателе (уайт-спирит, ацетон, специальный очиститель). Повторите протирку чистой сухой тряпкой.
Контроль чистоты: Убедитесь, что поверхность абсолютно чистая, сухая и не оставляет следов на чистой белой салфетке при протирании.

Важно: Не используйте электроинструмент (дрель с насадкой) для очистки посадочной плоскости коленвала, если вы не обладаете достаточным опытом. Высокие обороты и неравномерный нажим могут привести к локальному перегреву и изменению структуры металла, а также к образованию выемок, нарушающих плоскостность.

После завершения очистки незамедлительно приступайте к установке маховика, чтобы предотвратить окисление или попадание новой грязи на подготовленную поверхность. Надежно затяните крепежные болты предписанным моментом в правильной последовательности (крест-накрест).

Контроль состояния шлицов первичного вала

Перед установкой нового маховика на ВАЗ 2109 обязательно проверьте состояние шлицов первичного вала коробки передач. Эти элементы напрямую взаимодействуют с ведомым диском сцепления, передавая крутящий момент. Даже незначительные повреждения приведут к некорректной работе трансмиссии и ускоренному износу деталей.

Осмотрите шлицы при хорошем освещении, очистив их от грязи и остатков смазки металлической щеткой. Особое внимание уделите участкам, контактирующим с зубьями ведомого диска – именно здесь концентрируется основная нагрузка. Используйте тактильный контроль: проведите пальцем вдоль шлицев для выявления заусенцев и неровностей.

Ключевые аспекты проверки

Визуальная оценка: Ищите сколы, глубокие царапины, вмятины или признаки коррозии.
Проверка геометрии: Убедитесь в отсутствии деформации шлицев (перекосов или "завалов").
Люфт ведомого диска: Наденьте диск на вал – продольное перемещение должно составлять 0.5-1 мм без заеданий и перекосов.

Критический износ шлицов определяется по характерным признакам:

Образование ступенчатых выработок ("ступенек") на рабочих гранях
Видимая конусность шлицев при осмотре вдоль оси вала
Появление продольных трещин у основания шлицев

Тип дефекта	Последствие	Решение
Задиры и заусенцы	Заедание сцепления, рывки при переключении	Аккуратная зачистка бархатным напильником
Сколы более 2 мм	Вибрации, разрушение диска сцепления	Замена первичного вала
Увеличенный продольный люфт	Стук при сбросе газа, утечка масла	Установка ремонтной втулки или замена вала

При обнаружении любых дефектов шлицов категорически запрещается устанавливать новый маховик и сцепление – это приведет к их мгновенному повреждению. Не пытайтесь ремонтировать вал сваркой или наплавкой – термообработка нарушит структуру металла. Единственно надежным методом при серьезных повреждениях остается замена первичного вала в сборе с шестернями.

После успешной проверки обязательно смажьте шлицы графитной смазкой (например, УССА) тонким слоем перед сборкой. Избыток смазки вызовет загрязнение ведомого диска и пробуксовку сцепления. Контроль состояния шлицев – обязательный этап, гарантирующий безупречную работу обновленной трансмиссии.

Оценка износа венца маховика

Венец маховика – зубчатый стальной обод, передающий крутящий момент от стартера при запуске двигателя. Основные дефекты возникают на рабочих поверхностях зубьев из-за ударных нагрузок и естественного трения. Регулярная диагностика критична для предотвращения внезапных отказов.

Износ проявляется как механическое повреждение профиля зубьев: стачивание граней, заусенцы, трещины или выкрашивание металла. Наиболее уязвимы участки в зоне контакта со стартером. Игнорирование проблемы приводит к прокручиванию шестерни стартера, невозможности запуска двигателя и повреждению смежных узлов.

Методы диагностики состояния венца

Визуальный осмотр: Проверка при снятой коробке передач или через смотровое окно сцепления. Используйте фонарь для выявления:
- Сколов на вершинах зубьев
- Вмятин от ударов шестерни стартера
- Трещин у основания зубьев
Тактильная оценка:
1. Проведите отверткой по профилю зуба – заусенцы и волнообразные деформации ощущаются явно
2. Попробуйте покачать зуб рукой: люфт указывает на критический износ посадочного места
Контроль геометрии (при демонтаже):

Параметр Норма Критичное значение

Высота зуба 8.5-9.0 мм <7.0 мм

Угол заострения 20° >35°

Важно: При обнаружении повреждений более 30% зубьев или трещин венца требуется замена. Попытки ремонта (наварка, переворот) для ВАЗ 2109 ненадежны из-за риска коробления маховика и дисбаланса.

Замена зубчатого венца: когда необходима

Зубчатый венец маховика ВАЗ 2109 – стальное кольцо с наружными зубьями, закреплённое на его периферии. Его основная функция – передача крутящего момента от стартера на двигатель при запуске. Повреждение зубьев венца приводит к невозможности провернуть коленвал и запустить мотор.

Износ зубьев происходит неравномерно – чаще страдает участок, взаимодействующий со стартером при каждом запуске. Первым признаком проблемы обычно становится металлический скрежет или холостое прокручивание бендикса стартера без зацепления с маховиком.

Основные причины для замены венца

Замена необходима при выявлении следующих дефектов:

Сколы и поломка зубьев: Критичное повреждение, полностью блокирующее запуск.
Значительный износ зубьев: Зубья становятся "остроугольными", теряя профиль, стартер проскальзывает.
Выработка посадочного места: Венец проворачивается на маховике из-за ослабления посадки.
Сильная коррозия: Разъедание поверхности зубьев, ведущее к потере прочности.

Важно: При замене венца обязательно проверяется состояние зубьев шестерни стартера. Установка нового венца на изношенный стартер быстро выведет его из строя.

Симптом	Последствие
Скрежет при запуске	Частичное повреждение зубьев
Холостое жужжание стартера	Полное отсутствие зацепления
Запуск с 2-3 попыток	Начальная стадия износа

Техника напрессовки нового венца

Напрессовка венца на маховик требует строгого соблюдения температурного режима и точной ориентации детали. Предварительно очистите посадочную поверхность маховика от загрязнений и остатков старого венца, используя металлическую щётку или шлифовальную насадку. Убедитесь в отсутствии забоин, заусенцев и следов коррозии – при необходимости аккуратно обработайте зону наждачной бумагой.

Поместите новый зубчатый венец в печь или муфельную установку, разогретую до температуры 180-220°C. Нагрев должен быть равномерным по всему периметру детали. Параллельно охладите маховик, оставив его в морозильной камере или используя сухой лёд – это увеличит разницу в размерах посадочных поверхностей. Контролируйте нагрев венца термометром: перегрев выше 250°C приведёт к отпуску стали и потере прочности.

Последовательность напрессовки

Извлечение венца из печи: Используйте термостойкие перчатки и клещи для быстрого переноса детали к маховику. Не допускайте ударов или контакта с холодными поверхностями до монтажа.
Правильная ориентация: Совместите фаску на внутреннем диаметре венца с фасочной кромкой маховика. Убедитесь, что зубья направлены в нужную сторону (для ВАЗ 2109 – наружу).
Быстрая установка: Немедленно наденьте венец на маховик до упора. При необходимости используйте деревянный брусок и молоток для лёгкой осадки по всей окружности – удары наносите строго перпендикулярно, избегая перекосов.
Естественное охлаждение: Оставьте узел в неподвижном состоянии до полного остывания (около 20-30 минут). Не применяйте принудительное охлаждение водой или воздухом – это вызовет деформацию.

Важно: После остывания проверьте надёжность посадки – венец не должен проворачиваться или смещаться. Измерьте биение маховика в сборе с венцом индикаторной стойкой: допустимое значение – не более 0.1 мм. При превышении нормы демонтируйте венец и повторите процесс с новым комплектом.

Параметр	Значение	Инструмент контроля
Температура нагрева венца	180-220°C	Пирометр/термопара
Допустимое биение	≤ 0.1 мм	Индикаторная стойка
Температура маховика	-15...-20°C	Термометр

Очистка резьбовых отверстий под болты

Тщательная очистка резьбовых отверстий в коленчатом валу – обязательный этап перед монтажом маховика. Пренебрежение этой процедурой приводит к некорректной затяжке болтов, деформации резьбы или повреждению крепежа. Остатки старого герметика, металлическая стружка и грязь нарушают расчетный момент затяжки.

Загрязнения создают ложное ощущение достижения нужного усилия при закручивании. В процессе эксплуатации это провоцирует самоотвинчивание болтов, биение маховика и ускоренный износ сцепления. Особое внимание уделите отверстиям после снятия коррозированных или сорванных болтов.

Технология очистки

Используйте специализированные инструменты и соблюдайте последовательность:

Обезжиривание – обработайте отверстия аэрозольным очистителем (WD-40, ABRO). Удалите масляные пятна и мелкий абразив ветошью.
Механическая обработка:
- Прокатайте резьбу метчиком строго по размеру (для ВАЗ 2109 – М10×1.25 мм)
- Вращайте метчик вручную на 1-2 оборота вперед, затем на ½ оборота назад для вывода стружки
- Избегайте перекоса – держите инструмент перпендикулярно плоскости вала
Финишная очистка – продуйте отверстия сжатым воздухом. Проверьте качество резьбы вкручиванием болта от руки до упора.

Материал загрязнения	Способ удаления	Риски при игнорировании
Окалина, ржавчина	Метчик + преобразователь ржавчины	Задиры на болтах, заклинивание
Остатки герметика	Остроугольный скребок	Снижение силы затяжки на 20-40%
Масло, смазка	Очиститель + продувка	Некорректный момент кручения

После очистки запрещайте касаться резьбы руками. Нанесите графитовую смазку или моторное масло на болты перед установкой для обеспечения равномерного усилия затяжки.

Нюансы установки немаркированного маховика

Отсутствие установочных меток на маховике требует особой внимательности при монтаже. Неправильная ориентация приведет к дисбалансу, вибрациям и преждевременному износу корзины сцепления.

Главная сложность – обеспечение правильного углового положения относительно шатунных шеек коленвала и синхронизации с датчиком коленчатого вала (ДПКВ). Для этого перед демонтажем старого маховика обязательно пометьте взаимное расположение меток на нем и коленвале мелом или керном.

Ключевые этапы монтажа

Подготовка и центровка:

Тщательно очистите посадочный торец коленвала и резьбовые отверстия от грязи и остатков старой фиксации резьбы
Используйте направляющие шпильки (M10x1.25) или монтажный оправку для точной центровки маховика при установке
Убедитесь в отсутствии биения – проверьте зазор между зубчатым венцом и стартером по всей окружности

Фиксация и затяжка:

Нанесите фиксатор резьбы (Loctite 243 или аналогичный) на болты крепления
Затягивайте крепеж строго крестообразной последовательностью в три этапа:
- Предварительная затяжка – 20 Н·м
- Основная затяжка – 70-80 Н·м
- Доворот на угол 30-45° (уточните в спецификации производителя)
Прокрутите коленвал на 2-3 оборота вручную для проверки отсутствия заклинивания

Параметр	Значение
Диаметр болтов	М10
Шаг резьбы	1.25 мм
Кол-во болтов	6 шт
Момент финальной затяжки	70-80 Н·м + доворот

Контрольные операции после установки: Обязательно проверьте зазор между датчиком ДПКВ и зубьями венца (0.8-1.3 мм), а также убедитесь в свободном ходе диска сцепления при сборке коробки передач. Пренебрежение этими замерами вызовет ошибки ЭБУ и проблемы с запуском двигателя.

Контроль зацепления со стартером

После установки маховика критически важно проверить качество зацепления его зубчатого венца с шестерней стартера. Недостаточный контакт приводит к проскальзыванию, характерному металлическому скрежету при запуске двигателя и ускоренному износу деталей. Избыточное зацепление, в свою очередь, создает перегрузку втягивающего реле и бендикса, вызывая заклинивание или разрушение узла.

Для визуальной оценки совместимости демонтируйте стартер без снятия коробки передач. Убедитесь, что следы контакта на зубьях венца маховика и шестерне стартера равномерны по всей рабочей поверхности без локальных сколов или деформаций. Особое внимание уделите отсутствию задиров на торцевых частях зубцов – их наличие сигнализирует о перекосе.

Параметры корректного зацепления

Оптимальный зазор между вершинами зубьев шестерни стартера и впадинами венца маховика должен составлять 0,5–2 мм. Проверьте этот параметр с помощью щупа или пластилинового оттиска:

Установите стартер на место с одной крепежной гайкой
Вручную введите шестерню в зацепление с маховиком
Измерьте зазор в 3–4 точках по окружности

Симптом	Причина	Решение
Протяжный вой при запуске	Недостаточный контакт зубьев	Проверить совместимость моделей стартера и маховика
Резкий удар при включении	Чрезмерное заглубление шестерни	Добавить регулировочные шайбы под стартер
Прерывистое вращение коленвала	Локальные повреждения венца	Проточить или заменить маховик

При использовании неоригинальных комплектующих убедитесь в соответствии посадочных размеров. Дешевые аналоги часто имеют расхождения в:

Угле наклона зубьев (должен составлять 20° для ВАЗ 2109)
Количестве зубов (129 зубьев для стандартного маховика)
Внешнем диаметре венца (не более 258 мм)

После финальной сборки выполните тестовый запуск двигателя с прослушиванием работы стартера. Корректное зацепление характеризуется ровным жужжанием без вибраций длительностью не более 2 секунд.

Типы крепежных болтов и момент затяжки

Для фиксации маховика ВАЗ 2109 применяются исключительно высокопрочные болты класса 10.9 с мелкой метрической резьбой М10х1.25 мм. Использование обычных болтов или аналогов с грубой резьбой недопустимо – они не выдерживают ударных нагрузок и вибраций, что приводит к деформации посадочных мест коленвала и отрыву маховика.

Болты являются одноразовыми: после демонтажа обязательна замена на новые из-за критического растяжения металла при затяжке. Повторное использование вызывает ослабление соединения и разрушение резьбы. Длина штатных болтов составляет 22-24 мм – укороченные варианты не обеспечивают полного контакта с ответной резьбой вала.

Параметры затяжки

Тип болта	Размер	Класс прочности	Момент затяжки (Н·м)
Штатный	М10х1.25	10.9	73-83

Порядок затяжки:

Очистить резьбу в коленвале и новые болты от загрязнений
Нанести на резьбу тонкий слой моторного масла
Затянуть все болты предварительно с усилием 30-40 Н·м
Довести момент до 73-83 Н·м диагональной схемой (крест-накрест)

Несоблюдение момента вызывает:

Ослабление соединения (низкий момент)
Деформацию маховика или срыв резьбы (превышение)
Вибрации и разрушение коленчатого вала

Применение динамометрического ключа

Ключевая задача динамометрического ключа – обеспечить точное соблюдение момента затяжки резьбовых соединений маховика. Производители ВАЗ 2109 строго регламентируют этот параметр, так как недостаточная затяжка провоцирует самооткручивание болтов, а чрезмерная ведет к деформации коленчатого вала, срыву резьбы или разрушению деталей.

Использование инструмента исключает "на глаз" при монтаже, что критично для ответственных узлов. При замене маховика требуется последовательная затяжка крепежа крест-накрест с плавным увеличением усилия до заданного значения, указанного в руководстве по ремонту (например, 73-85 Н·м для болтов крепления маховика к фланцу коленвала).

Порядок работы с динамометрическим ключом

Подготовка инструмента: Установите на ключе требуемое значение момента (в Н·м) с помощью шкалы или электронного дисплея. Проверьте калибровку прибора при необходимости.
Чистота соединений: Удалите грязь и остатки старой смазки с резьбы болтов и отверстий. Нанесите моторное масло или графитовую смазку на резьбу.
Предварительная затяжка: Вручную наживите все болты маховика, затем слегка подтяните их обычным ключом в диагональной последовательности.
Финишная затяжка:
- Сработает щелчок (для трещоточных моделей) или сигнал (для электронных) при достижении выставленного усилия.
- Повторите процедуру для каждого болта по схеме "звезды" (попарно противоположные точки), минимум в два этапа (50% и 100% момента).

Важные нюансы: Не используйте удлинители ("жуки") на рукоятке ключа – это искажает момент. После затяжки всего крепежа обязательно выполните контрольный проход в той же последовательности. Храните инструмент с нулевым значением момента для сохранения калибровки.

Параметр	Значение для ВАЗ 2109	Последствия нарушения
Момент затяжки болтов маховика	73-85 Н·м	Смещение маховика, биение, разрушение коленвала
Момент затяжки болтов корзины сцепления	19-30 Н·м	Деформация корзины, пробуксовка сцепления

Последовательная схема затяжки болтов

Правильная затяжка болтов крепления маховика к коленчатому валу критически важна для балансировки узла и предотвращения вибраций. Нарушение технологии может привести к деформации маховика, поломке болтов или повреждению коленвала.

Перед началом работ убедитесь в чистоте резьбовых отверстий коленвала и посадочной поверхности. Используйте только рекомендованные болты с классом прочности не ниже 10.9. Перед установкой смажьте резьбу моторным маслом.

Порядок и параметры затяжки

Предварительно затяните все болты моментом 20-30 Н·м в указанной последовательности
Повторите затяжку с усилием 50-60 Н·м в том же порядке
Окончательно затяните болты моментом 73-75 Н·м
Проверьте момент на каждом болте после завершения цикла

Шаг	Номер болта	Диаграмма
1	1	Схема расположения: 1 4 6 2 5 3
2	4 (противоположный)
3	2
4	5 (противоположный)
5	3
6	6 (противоположный)

Всегда используйте динамометрический ключ с точной шкалой. Затяжку выполняйте плавно без рывков, строго соблюдая крестообразную последовательность. После монтажа прокрутите коленвал на 2-3 оборота для проверки свободного хода.

Важно: Запрещается использовать ударный гайковерт для финальной затяжки. Повторное использование старых болтов недопустимо - применяйте только новые крепежные элементы.

Установка нового диска сцепления

Перед монтажом убедитесь в совместимости диска с моделью коробки передач и маховиком. Очистите посадочные шлицы первичного вала КПП и пазы маховика от загрязнений металлической щёткой. Нанесите тонкий слой графитной смазки на шлицы вала, избегая попадания состава на фрикционные накладки.

Аккуратно установите диск сцепления в направляющую оправку, совместив метки "Flywheel Side" с маховиком. Проверьте правильность позиционирования – пружинный демпфер должен быть обращён к корзине. Зафиксируйте диск оправкой для предотвращения смещения при сборке.

Процесс монтажа

Наденьте корзину сцепления на шпильки маховика
Равномерно затяните крепёжные болты диагональным методом
Постепенно доведите момент затяжки до 19-30 Н·м
Извлеките монтажную оправку из шлицев вала

Контрольный параметр	Значение
Вынос диска от маховика	1.0-1.5 мм
Допуск параллельности	≤0.5 мм

После установки проверьте свободный ход вилки выключения сцепления – норма составляет 4-5 мм. Категорически запрещается использовать ударный инструмент при затяжке болтов корзины. Перед подключением КПП удостоверьтесь в отсутствии перекоса диска визуальным контролем.

Проверка работоспособности выжимного подшипника

Выжимной подшипник напрямую влияет на плавность переключения передач и корректное разъединение двигателя с коробкой при выжатом сцеплении. Его неисправность проявляется характерными симптомами: посторонними шумами при нажатии педали, затрудненным включением скоростей или вибрацией.

Для диагностики запустите двигатель на нейтральной передаче и полностью выжмите педаль сцепления. Внимательно прислушайтесь к звукам из области коробки передач – скрежет, гул или свист при нажатии педали указывают на износ подшипника. Отпустите педаль – шум должен исчезнуть.

Методы дополнительной проверки

Холодный старт: Шум при выжиме сцепления на непрогретом двигателе чаще слышен отчетливее, чем при рабочей температуре.
Проверка хода педали: Рывки или заедание педали при плавном нажатии/отпускании могут сигнализировать о проблемах с подшипником или вилкой.
Визуальный осмотр (при снятой КПП): Убедитесь в отсутствии:
- Люфта в корпусе подшипника
- Трещин или сколов на сепараторе
- Высохшей смазки или следов металлической стружки

Состояние подшипника	Визуальные признаки	Звуковые признаки
Норма	Чистая смазка, отсутствие люфта и повреждений	Тихая работа, отсутствие шумов при выжиме
Износ	Потемневшая смазка, люфт, следы износа на дорожках	Гул, скрежет или свист при нажатии педали
Неисправность	Разрушение сепаратора, заклинивание, коррозия	Сильный грохот, стук, шум не пропадает после отпускания педали

Важно: Даже незначительный шум при выжиме – повод для замены подшипника. Его разрушение во время движения приведет к невозможности переключения передач и повреждению корзины сцепления или маховика. Проверку проводите при первых подозрительных симптомах.

Сборка коробки передач: совемещение валов

Правильное совмещение первичного и вторичного валов критически важно для корректной работы коробки передач и предотвращения повреждений синхронизаторов или шестерен. Необходимо обеспечить идеальную соосность и плавность вхождения шлицов при сборке.

Перед началом убедитесь, что все подшипники, сальники и упорные шайбы установлены на свои места согласно спецификации. Тщательно очистите посадочные поверхности картера и проверьте отсутствие задиров или заусенцев на шлицах валов.

Последовательность операций

Начните с установки блока шестерен вторичного вала в нижнюю часть картера КПП. Ориентируйте шлицы первичного вала относительно ответной части вторичного вала под углом примерно 15-20°. Аккуратно наживите первичный вал, совмещая шлицы легким вращением вокруг оси.

Критические моменты:

Запрещается использование ударных инструментов или чрезмерного усилия
При сопротивлении проверьте совпадение меток на шестернях
Убедитесь в правильности позиции упорных колец синхронизаторов

После предварительного совмещения выполните проверочные действия:

Прокрутите вал вручную на 2-3 оборота
Проверьте отсутствие биения и радиального люфта
Убедитесь в плавном зацеплении всех передач переключением вилок

Тип неисправности	Причина	Решение
Вал не входит до упора	Перекос подшипников, деформация шлицов	Разборка и замер геометрии
Тугой ход при вращении	Неправильная установка упорных шайб	Проверка толщины регулировочных колец

При финальной затяжке болтов крепления картера используйте динамометрический ключ с моментом 24-26 Н·м, соблюдая диагональную схему. После сборки заполните коробку трансмиссионным маслом GL-4 75W-90 и проверьте работу всех передач на неподвижном автомобиле перед установкой узла.

Удаление остатков герметика с поверхности

После демонтажа старого маховика на поверхности привалочной плоскости коленчатого вала и в резьбовых отверстиях остаются засохшие фрагменты герметика, прокладки или следы старого уплотнителя. Эти остатки необходимо полностью устранить для обеспечения идеально ровного и чистого контакта при установке нового узла.

Неполное удаление уплотнительных материалов приведет к нарушению геометрии посадки маховика, что вызовет биение, вибрации и ускоренный износ сцепления. Особое внимание уделите посадочному фланцу вала и отверстиям под крепежные болты – даже минимальные наслоения в этих зонах критичны.

Порядок очистки

Выполняйте работы в следующей последовательности:

Механическая обработка:
- Скребком из мягкого металла (медь, латунь) аккуратно снимите основной слой затвердевшего герметика
- Используйте пластиковую щетку-насадку для дрели на малых оборотах в труднодоступных местах
Химическая очистка:
- Нанесите специализированный очиститель (Loctite 7063, ABRO PR-100) на остатки уплотнителя
- Выдержите 10-15 минут для размягчения состава
Финишная обработка:
- Протрите поверхности ветошью без ворса, смоченной в бензине "Калоша"
- Прокалите резьбовые отверстия метчиком для удаления микрочастиц

Контроль качества: после очистки проверьте плоскость контактной поверхности линейкой с щупом – допустимый зазор не превышает 0,03 мм. Убедитесь в отсутствии визуальных следов загрязнений, особенно вокруг центрирующей втулки и шпоночного паза.

Материал загрязнения	Рекомендованный метод	Запрещенные способы
Силиконовый герметик	Спецочиститель + пластиковый скребок	Абразивные круги, стальные щетки
Прокладочный картон	Замачивание в керосине	Грубое механическое соскабливание
Анаэробный фиксатор резьбы	Нагрев до 200°C феном	Ударные инструменты

Нанесение герметика для картера КПП

Очистите привалочные поверхности картера и коробки передач от старого герметика и загрязнений металлической щёткой или скребком. Обезжирьте обе плоскости ацетоном или уайт-спиритом, удаляя масляные пятна и пыль – это критично для адгезии.

Наносите герметик непрерывной линией толщиной 2-4 мм по периметру картера, избегая разрывов. Отступите 3-5 мм от краёв монтажных отверстий и внутренних каналов. Используйте анаэробный герметик (например, Loctite 574), устойчивый к трансмиссионным маслам.

Порядок установки

Совместите картер с КПП в течение 5 минут после нанесения состава
Вставьте направляющие шпильки для точной фиксации
Равномерно затяните болты крест-накрест динамометрическим ключом

Затяжка выполняется в два этапа:

Диаметр болта	Первый проход (Нм)	Окончательный момент (Нм)
М6	3-4	8-10
М8	8-10	18-22

Удалите излишки герметика ветошью до застывания
Выдержите 3-6 часов перед заливкой масла (точное время указано на тюбике)
Проверьте герметичность через 100 км пробега

Возврат стартера в рабочее положение

После установки маховика стартер необходимо вернуть на штатное место, обеспечив плотное прилегание к картеру сцепления и правильное зацепление с зубчатым венцом. Монтаж начинается с аккуратного совмещения шлицев вала стартера с отверстием в корпусе коробки передач, избегая перекосов и механических повреждений.

Фиксация осуществляется тремя крепежными болтами: два верхних (коротких) и один нижний (длинный). Последовательная протяжка выполняется крестообразной схеме – сначала наживляются верхние болты, затем нижний, после чего производится окончательная затяжка с моментом 32-38 Н∙м. Особое внимание уделите герметизации места контакта – отсутствие зазора предотвратит попадание грязи и вибрации.

Контроль работоспособности

Проверьте зазор между шестерней бендикса и зубьями маховика (норма: 0.5-2 мм) через смотровое окно картера сцепления
Убедитесь в свободном ходе шестерни при ручном проворачивании
Подключите клеммы:
- Силовой провод на болт тягового реле (затяжка 13-15 Н∙м)
- Управляющий провод на клемму «50» (фиксация гайкой М5)

Типовая ошибка	Последствие	Решение
Перекос корпуса	Заклинивание вала	Ослабить крепеж, выровнять стартер
Недотяжка болтов	Вибрация, срыв резьбы	Повторная протяжка динамометрическим ключом
Загрязнение посадочного места	Неплотное прилегание	Очистка поверхности от стружки и масла

Регулировка троса сцепления ВАЗ 2109

Правильная регулировка троса сцепления напрямую влияет на четкость включения передач и предотвращает пробуксовку дисков. Основная задача – обеспечить свободный ход педали 10-15 мм при полном выключении сцепления при нажатии. Проверяйте регулировку каждые 15-20 тыс. км пробега или при появлении признаков нарушения работы.

Для работы потребуются: рожковый ключ на 10 мм, плоскогубцы, линейка или штангенциркуль для замера хода педали. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом. Предварительно осмотрите трос на предмет повреждений оплетки и кронштейнов – при их наличии регулировка бесполезна.

Пошаговая процедура регулировки

Найдите регулировочную гайку на конце троса возле вилки выжимного подшипника в моторном отсеке.
Ослабьте контргайку ключом на 10 мм, вращая ее против часовой стрелки.
Поворачивайте основную регулировочную гайку:
- По часовой стрелке – для уменьшения свободного хода педали
- Против часовой стрелки – для увеличения свободного хода
Проверьте ход педали сцепления внутри салона: нажмите рукой до появления сопротивления и замерьте расстояние линейкой. Оптимальное значение – 10-15 мм.
Зафиксируйте положение, затянув контргайку при удержании регулировочной гайки плоскогубцами.
Заведите двигатель и проверьте работу сцепления:
- Педаль должна выжиматься без усилий
- Передачи включаются без хруста и затруднений
- Автомобиль не дергается при трогании

Симптом при неправильной регулировке	Требуемое действие
Педаль "тугая", передачи плохо включаются	Увеличить свободный ход (ослабить гайку)
Сцепление "ведет", передачи включаются с хрустом	Уменьшить свободный ход (затянуть гайку)
Педаль не возвращается в исходное положение	Проверить целостность троса и пружины педали

Заправка трансмиссионного масла

После установки маховика и сборки сцепления необходимо заполнить коробку передач свежим трансмиссионным маслом. Используйте только жидкости, рекомендованные производителем для ВАЗ 2109 – обычно это GL-4 или GL-5 с вязкостью 75W-90 или 80W-85. Требуемый объем составляет 3.0-3.3 литра в зависимости от модификации коробки.

Заправка осуществляется через заливное отверстие, расположенное на левой боковой стенке КПП. Предварительно очистите зону вокруг пробки от грязи. Для доступа к отверстию потребуется снять воздушный фильтр и отсоединить трос привода дроссельной заслонки.

Порядок работ

Установите автомобиль на ровную площадку, зафиксировав колеса противооткатными упорами
Открутите заливную пробку (ключ на 17) и контрольную пробку (ключ на 12) на картере коробки
Вставьте воронку в заливное отверстие
Помпами или шприцем подавайте масло до появления струйки из контрольного отверстия
Заверните контрольную пробку только после прекращения течи масла
Затяните заливную пробку с моментом 30-35 Н∙м

Проверьте герметичность соединений после запуска двигателя. Первые 100 км внимательно следите за появлением подтеков в районе сальников и прокладок КПП. Эксплуатация с недостаточным уровнем масла приведет к ускоренному износу синхронизаторов и подшипников.

Параметр	Значение
Момент затяжки пробок	30-35 Н∙м
Контрольный интервал замены	60 000 км
Альтернативные жидкости	ТМ4-18, LUKOIL TM-4

Первичный запуск двигателя: на что обратить внимание

После установки маховика на ВАЗ 2109 перед первым запуском тщательно проверьте надежность крепления стартера и правильность подключения его электропроводки. Убедитесь, что коленчатый вал свободно проворачивается вручную за болт крепления шкива минимум на два полных оборота – это исключит риск заклинивания из-за ошибок монтажа маховика или сцепления.

Проверьте уровень моторного масла, охлаждающей жидкости и тормозной жидкости (для вакуумного усилителя). Подключите аккумулятор, соблюдая полярность, и убедитесь в его достаточном заряде – слабый АКБ не обеспечит нужной скорости вращения коленвала с новым тяжелым маховиком.

Ключевые этапы контроля при запуске

Первый пуск выполняйте без нагрузки:

Выжмите педаль сцепления до упора (особенно важно после замены сцепления).
Включите нейтральную передачу в КПП.
Поверните ключ зажигания в положение "стартер" на 5-10 секунд максимум. Если двигатель не запустился – дайте стартеру остыть 1-2 минуты.

Слушайте и анализируйте звуки:

Резкий металлический скрежет – признак контакта маховика со стартером или кожухом. Немедленно заглушите мотор.
Глухие удары или вибрация – возможен дисбаланс маховика или ошибка центровки.
Равномерный звук вращения без посторонних шумов – положительный показатель.

Контроль после запуска:

Параметр	Норма	Действие при отклонении
Работа на холостом ходу	Устойчивая (700-850 об/мин)	Проверить ДПДЗ, РХХ, герметичность впуска
Цвет выхлопа	Прозрачный/серый	Синий/белый/черный дым – диагностика ЦПГ, топливной системы
Нагрев маховика (капот открыт)	Корпус теплый	Сильный нагрев – проверить зазор сцепления, работу выжимного

Тестовое движение: Начните с плавного трогания на ровной площадке. Обратите внимание на:

Отсутствие вибраций педали сцепления при включении передачи.
Плавность хода без рывков при отпускании педали.
Отсутствие посторонних шумов при разгоне и сбросе газа.

Диагностика посторонних шумов после сборки

Появление посторонних шумов (гула, стука, скрежета, визга) после замены маховика на ВАЗ 2109 – тревожный сигнал, указывающий на возможные ошибки монтажа или неисправность компонентов. Источник звука может быть связан непосредственно с маховиком, корзиной сцепления, выжимным подшипником или их взаимодействием с двигателем и коробкой передач. Необходимо немедленно прекратить эксплуатацию автомобиля и приступить к диагностике.

Шумы могут проявляться по-разному: при работающем двигателе на нейтрали, при выжатом сцеплении, при плавном или резком отпускании педали сцепления, только на определенных оборотах или под нагрузкой. Точное определение условий возникновения звука – первый и ключевой шаг в поиске причины. Вибрация руля или кузова на определенных скоростях также часто сопутствует проблемам с балансировкой маховика.

Методы выявления источника шума

Начните с точного определения характера и условий возникновения шума:

Шум на холостом ходу (нейтраль): Прослушайте звук при работающем двигателе. Если шум исчезает при легком нажатии на педаль сцепления (буквально 1-2 см, до момента касания выжимного подшипника) – вероятная причина во входном подшипнике коробки передач. Если шум появляется или меняется при полном выжиме сцепления – проблема в выжимном подшипнике (неправильная установка, некачественный или поврежденный подшипник, перекос).
Шум при движении: Обратите внимание, зависит ли звук от скорости вращения двигателя (оборотов) или от скорости движения автомобиля. Шум, меняющийся с оборотами двигателя, указывает на проблемы в узле сцепления/маховика или двигателе. Шум, меняющийся со скоростью – на проблемы в коробке передач, ШРУСах или ступичных подшипниках.
Шум при трогании/переключении: Скрип, визг или стук в момент начала движения или при переключении передач часто связан с неправильным центрированием корзины сцепления (отсутствие или неправильное использование монтажной оправки), деформацией ведомого диска, задирами на поверхности маховика или нажимного диска, либо механическим контактом каких-либо элементов (например, защитного кожуха с маховиком).

Условие появления шума	Характер шума	Вероятная причина
Холостой ход (нейтраль)	Гул, вой	Входной подшипник КПП (шум пропадает при легком касании педали сцепления)
Полностью выжатое сцепление	Вой, визг, гул	Неисправный или неправильно установленный выжимной подшипник
Отпускание педали сцепления (трогание)	Скрежет, визг	Неправильное центрирование сцепления (отсутствие оправки), задиры на поверхностях
Движение на разных оборотах	Стук, гул, вибрация	Дисбаланс маховика, повреждение зубьев венца, ослабление крепления маховика
Все режимы	Постоянный металлический лязг/стук	Механический контакт (кожух, стартер), разрушение элемента (маховик, корзина)

Основные причины шумов, связанные с заменой маховика и сцепления:

Дисбаланс маховика: Новый маховик должен быть правильно сбалансирован. Двухмассовые маховики особенно чувствительны. Несбалансированный маховик вызывает сильную вибрацию и гул, усиливающиеся с ростом оборотов.
Ошибки монтажа:
- Недостаточный или чрезмерный момент затяжки болтов крепления маховика к коленвалу (критически важно!).
- Отсутствие или неправильное использование центрирующей оправки при установке корзины сцепления, приводящее к перекосу.
- Неправильная установка или повреждение выжимного подшипника (направляющая втулка, заклинивание).
- Попадание посторонних предметов между маховиком и корзиной или корзиной и диском.
Дефекты компонентов:
- Бракованный или поврежденный новый маховик (трещины, сколы, биение).
- Поврежденные зубья венца маховика (особенно если стартер "хватает" мимо).
- Некачественный выжимной подшипник.
- Деформация ведомого диска или корзины сцепления.
Сопутствующие проблемы: Поврежденный первичный вал КПП, изношенный поддон коробки (контакт с маховиком), неправильно установленный или поврежденный стартер.

Игнорирование посторонних шумов после замены маховика категорически недопустимо! Это может привести к ускоренному износу дорогостоящих компонентов (корзина, диск, выжимной подшипник, первичный вал КПП), разрушению самого маховика или даже к заклиниванию узла сцепления/трансмиссии. Если источник шума не удается однозначно определить по звуку и поведению автомобиля, необходимо демонтировать коробку передач для тщательного визуального осмотра узла сцепления, маховика, проверки правильности установки и отсутствия повреждений. Проверьте момент затяжки болтов маховика (около 120 Н·м + угол доворота для новых болтов), состояние поверхностей трения, работу выжимного подшипника и отсутствие следов контакта там, где его быть не должно.

Проверка плавности включения передач

После установки нового маховика и сборки узла сцепления критически важно проверить качество включения всех передач в коробке. Эта проверка позволяет выявить возможные проблемы на раннем этапе, до начала полноценной эксплуатации автомобиля.

Проверку следует проводить на неподвижном автомобиле с выключенным двигателем (чтобы исключить влияние синхронизаторов) и на работающем двигателе. Основное внимание уделяется отсутствию посторонних шумов, чрезмерных усилий и четкости работы рычага КПП.

Последовательность и критерии проверки

Выполните следующие действия для оценки работы коробки передач:

На неработающем двигателе (сцепление выжато):
- Последовательно включайте и выключайте каждую передачу (вперед и заднего хода). Движение рычага должно быть плавным, без резких рывков или заеданий.
- Обратите внимание на четкость попадания в положение передачи. Рычаг не должен болтаться или требовать поиска нужного положения.
- Полностью отпустите педаль сцепления (на неподвижном авто). Попытка включить любую передачу должна быть невозможна (рычаг будет упираться) – это подтверждает полный разрыв потока мощности.
На работающем двигателе (на нейтрали, сцепление отпущено):
- При выжатом сцеплении включите первую передачу. Этот момент наиболее критичен. Включение должно произойти бесшумно, без хруста, скрежета или ощутимого сопротивления.
- Повторите процесс включения для второй, третьей, четвертой, пятой и задней передач. Особое внимание уделите задней передаче, так как она часто наиболее чувствительна к проблемам сцепления.
- Проверьте легкость выключения передач. Рычаг должен свободно возвращаться в нейтральное положение.

Выявленные проблемы и их возможные причины, связанные с маховиком/сцеплением:

Симптом	Возможная причина
Хруст/скрежет при включении (особенно 1-й и задней)	Сцепление "ведет" (неполный разрыв связи): неверная установка диска/корзины, деформация нажимного диска, неотцентрованный маховик, воздух в гидросистеме.
Тугое включение всех передач	Проблемы с механизмом выключения (выжимной подшипник, вилка), заедание троса/гидравлики, деформация корзины сцепления.
Заедание рычага КПП, плохой выход из передачи	Проблемы с тросом/кулисой КПП, износ штока выбора передач, внутренние неисправности КПП (маловероятно из-за замены маховика, но требует проверки).
Вибрации при включении/работе сцепления	Дисбаланс маховика или сцепления в сборе, поврежденные демпферные пружины ведомого диска, деформация.

Обнаружение любых из перечисленных проблем (особенно хруста или тугого включения) требует немедленной остановки проверки и тщательной диагностики узла сцепления, правильности установки маховика и привода. Эксплуатация автомобиля с такими неисправностями приведет к ускоренному износу синхронизаторов КПП и деталей сцепления.

Оптимальные обороты холостого хода

Стабильные холостые обороты критически важны для корректной работы двигателя ВАЗ 2109 после установки маховика. Они обеспечивают устойчивую работу мотора под нагрузкой от навесного оборудования (генератор, ГУР) и предотвращают вибрации, которые могут негативно влиять на ресурс облегченной или стандартной детали. Правильные обороты минимизируют ударные нагрузки при включении сцепления.

Для карбюраторных модификаций ВАЗ 2109 нормой считаются 800–900 об/мин, для инжекторных – 750–850 об/мин. Отклонения часто вызваны неправильной регулировкой дроссельной заслонки, подсосом воздуха, загрязнением РХХ (инжектор) или жиклеров (карбюратор), а также неисправностями ДПКВ или ДПДЗ. Неверная установка маховика (нарушение балансировки, деформация) также провоцирует "плавание" оборотов.

Настройка и диагностика

Перед регулировкой убедитесь в исправности:

Системы зажигания: свечи, ВВ-провода, катушка
Датчиков (инжектор): РХХ, ДПДЗ, ДМРВ
Плотности прилегания впускного коллектора
Отсутствия заклинивания троса сцепления

Процедура регулировки:

Прогреть двигатель до рабочей температуры (90°C)
Отключить все энергопотребители (фары, печка)
Карбюратор: вращением винта "количества" смеси выставить 800–900 об/мин
Инжектор: через диагностический разъем или бортовой компьютер задать целевые обороты (например, ПО OpenVAG)
Проверить реакцию на резкое открытие/закрытие дросселя – обороты должны плавно возвращаться к норме

Симптом	Возможная причина	Связь с маховиком
Обороты "проседают" при включении сцепления	Недостаточная масса маховика (облегченный вариант)	Прямая
Вибрация на холостом ходу	Дисбаланс или деформация маховика	Прямая
Нестабильный холостой ход после замены	Неправильная установка ДПКВ или повреждение его зубчатого венца	Косвенная

Важно! Слишком низкие обороты (ниже 700 об/мин) увеличивают вибрационную нагрузку на коленвал и КПП, что опасно при использовании облегченного маховика. Превышение нормы (свыше 1000 об/мин) ведет к перерасходу топлива и износу ЦПГ. После замены маховика обязательна проверка холостого хода и адаптация РХХ (инжектор).

Адаптация блока управления после установки

Замена штатного маховика на облегченный или демпферный вариант изменяет массу и инерционные характеристики вращающихся элементов двигателя. Это напрямую влияет на работу датчика положения коленчатого вала (ДПКВ), который считывает сигналы с зубчатого венца маховика. Блок управления двигателем (ЭБУ) может некорректно интерпретировать новые параметры вращения, что приведет к ошибкам в работе системы зажигания и впрыска топлива.

Для синхронизации ЭБУ с обновленными характеристиками маховика требуется обязательная адаптация. Процедура выполняется с помощью специализированного диагностического оборудования, подключаемого к OBD-II разъему автомобиля. Без калибровки возможны сбои: плавающие обороты холостого хода, детонация, потеря мощности или самопроизвольная остановка двигателя.

Последовательность действий

Основные этапы адаптации включают:

Сброс ошибок ЭБУ: удаление кодов неисправностей (например, P0335 – неисправность цепи ДПКВ), возникших после замены.
Калибровка ДПКВ: проверка корректности считывания зубчатого венца через диагностический сканер (зазор между датчиком и маховиком должен соответствовать 0.5-1.5 мм).
Обучение холостого хода: прогрев двигателя до 80-90°C с последующим отключением всех потребителей энергии. Автоматическая корректировка подачи воздуха и топлива в течение 5-10 минут.
Проверка угла опережения зажигания: контроль установок УОЗ с помощью стробоскопа или ПО сканера.

Важно: Для прошивок ЭБУ Bosch MP7.0 и Январь 7.2 может потребоваться ручная корректировка калибровочных коэффициентов в разделе "Параметры вращения коленвала".

Тип проблемы	Решение при адаптации
Неустойчивые обороты	Повторное обучение ХХ, очистка РХХ
Ошибка P1345	Проверка совмещения меток ГРМ и ДПКВ
Детонация на разгоне	Коррекция карты опережения зажигания

После завершения процедур выполните тестовую поездку с контролем параметров ЭБУ в режиме реального времени. При сохранении ошибок проверьте целостность проводки ДПКВ и правильность установки маховика.

Тест-драйв для оценки вибраций

После установки маховика на ВАЗ 2109 обязателен контрольный тест-драйв для выявления дисбаланса и вибраций. Начинайте проверку на прогретом двигателе в безопасном месте без интенсивного движения. Убедитесь, что крепления двигателя и коробки передач не имеют повреждений, а узлы трансмиссии собраны корректно.

Акцентируйте внимание на поведении автомобиля в ключевых режимах: холостой ход, разгон с низких оборотов, движение на постоянной скорости. Особенно критичны вибрации в диапазоне 2000-3500 об/мин – зоне резонанса силового агрегата. Фиксируйте любые посторонние звуки (гул, стуки) и передачу колебаний на кузов.

Порядок диагностики вибраций

Холостой ход
Оценка: Вибрации руля, рычага КПП, сидений при нейтральном положении КП.
Трогание с места
Оценка: Рывки, биение при плавном отпускании сцепления.
Разгон в диапазонах:
- 1500-2500 об/мин
- 2500-3500 об/мин
- Свыше 4000 об/мин
Движение накатом
Оценка: Изменение вибраций при выжатом сцеплении.
Замедление двигателем
Оценка: Появление гула или биения при сбросе газа.

Режим движения	Норма	Проблемный признак
Холостой ход	Ровная работа без тряски	Дрожь руля, вибрация сидений
Разгон 3000 об/мин	Плавное ускорение	Биение в педалях, гул из КПП
Движение 80 км/ч	Отсутствие резонанса	Нарастающая тряска кузова

При выявлении вибраций сравните их характер с симптомами до замены маховика. Если дисбаланс проявился только после установки новой детали – вероятны ошибки монтажа или брак компонента. Отсутствие улучшений указывает на необходимость проверки корзины сцепления, опор двигателя или ШРУСов.

Повторный демонтаж требуется при устойчивых вибрациях свыше допустимых значений. Обязательно проверьте соосность коробки передач, правильность центровки маховика и состояние крепежных болтов. Для точной диагностики дисбаланса используйте стендовую балансировку снятого узла.

Контроль утечек масла из картера

Масло из картера двигателя может подтекать в нескольких местах, особенно в районе заднего сальника коленчатого вала, который находится в непосредственной близости от маховика. Утечки также возможны через прокладку картера, сальники распредвалов или датчики. Попадание масла на маховик и сцепление приводит к проскальзыванию и пробуксовке сцепления, а также к ускоренному износу этих деталей. Поэтому регулярный осмотр на предмет утечек масла – важная часть обслуживания автомобиля.

Для контроля утечек масла необходимо визуально осматривать двигатель снизу, уделяя внимание местам соединений. Особое внимание следует обратить на область под маховиком: если там есть следы масла, это указывает на износ заднего сальника коленвала. Также проверьте целостность прокладки картера и состояние сливной пробки. Обнаруженные утечки нужно устранять немедленно, чтобы предотвратить загрязнение сцепления и возможный выход из строя маховика.

Типичные места утечек масла в картере:

Задний сальник коленчатого вала – наиболее частая причина попадания масла на маховик;
Прокладка картера – течь по линии соединения картера с блоком цилиндров;
Сливная пробка картера – при неплотной затяжке или повреждении резьбы;
Сальники распределительных валов – передний и задний;
Датчики давления и уровня масла – при нарушении герметичности.

При обнаружении утечки масла из-под заднего сальника коленвала потребуется снятие коробки передач и сцепления для доступа к маховику и сальнику. Замена сальника – процедура трудоемкая, но необходимая. Параллельно рекомендуется проверить состояние маховика и сцепления, при необходимости заменить их, если они загрязнены маслом.

График последующих проверок маховика

После установки маховика на ВАЗ 2109 регулярные проверки критически важны для выявления скрытых дефектов и предотвращения внезапных отказов. Игнорирование этого этапа может привести к разрушению сцепления, повреждению коленвала или поломке стартера из-за дисбаланса.

Первые 1000 км пробега являются ключевыми для выявления производственного брака или ошибок монтажа. Последующий мониторинг проводится в соответствии с регламентом ТО автомобиля, но требует дополнительных специализированных процедур.

Симптом	Метод проверки	Периодичность
Вибрация руля/кузова	Тест на разных оборотах с выключенным сцеплением	При каждом ТО
Скрежет при запуске	Аудит состояния зубьев венца	Раз в 6 месяцев
Запах гари	Контроль тепловых пятен на поверхности	Немедленно при обнаружении

Ошибки при монтаже и их последствия

Неправильная центровка маховика относительно коленчатого вала – распространённая ошибка. Маховик должен устанавливаться строго по направляющим штифтам или меткам, обеспечивающим точное угловое положение. Игнорирование этого правила ведёт к биению детали и нарушению балансировки силового агрегата.

Недостаточный или неравномерный момент затяжки болтов крепления маховика чреват критическими последствиями. Ослабление крепежа вызывает люфт и вибрации, способные разрушить резьбу на коленвале или срезать штифты. Превышение допустимого момента создаёт риск деформации посадочного фланца или появления трещин в корпусе маховика.

Распространённые ошибки и их влияние на автомобиль

Использование старых крепёжных элементов: Болты маховика испытывают высокие нагрузки и подлежат обязательной замене. Повторное применение деформированных или вытянутых болтов приводит к их обрыву в процессе эксплуатации.

Загрязнение поверхности прилегания: Наличие масла, грязи или стружки между маховиком и фланцем коленвала нарушает плотность контакта. Это провоцирует осевое биение, ускоренный износ сцепления и вибрации на всех режимах работы двигателя.

Неверный выбор инструмента: Применение ударных гайковёртов для затяжки вместо динамометрического ключа исключает точное соблюдение момента. Это влечёт перекос или повреждение детали.

Последствие вибрации: Разрушение подшипников коленвала, повреждение датчика коленвала, поломка коробки передач.
Последствие перекоса: Неравномерный износ диска сцепления, рывки при старте, затруднённое переключение передач.
Последствие обрыва болтов: Полное разрушение маховика, выход из строя корзины сцепления, повреждение картера двигателя.

Ошибка монтажа	Непосредственное последствие	Долгосрочный ущерб
Отсутствие фиксации маховика при затяжке	Проворачивание коленвала	Срыв резьбы, необходимость замены коленчатого вала
Неправильная последовательность затяжки болтов	Деформация маховика	Биение, вибрации, разрушение подшипников КПП
Игнорирование чистоты посадочного места	Неполное прилегание	Термические трещины, коробление поверхности

Стоимость профессиональной замены в сервисе

Цена замены маховика на ВАЗ 2109 в сервисе зависит от региона, статуса мастерской и типа устанавливаемой детали. Официальные дилерские центры берут на 20-40% больше частных СТО из-за гарантийных обязательств и оригинальных комплектующих. На стоимость также влияет выбор между сплошным или двухмассовым маховиком – последний требует более точной установки.

Работа относится к сложным: требуется демонтаж коробки передач, сцепления и части выхлопной системы. Среднее время замены – 4-6 часов, что формирует основную часть расходов. Дополнительные затраты могут возникнуть при замене сопутствующих изношенных элементов (сальники, подшипники, болты).

Диапазон цен на услуги (только работа)

Тип сервиса	Стоимость работ, руб.
Дилерский центр	7000-11000
Специализированная СТО	4500-8000
Частные мастера (гаражный сервис)	3000-6000

Важные нюансы при расчете:

Цена маховика в калькуляцию не входит (оригинал – 6000-9000₽, аналог – 3000-5000₽)
Доплата за срочность достигает 25% от базового тарифа
При замене двухмассового маховика стоимость работ увеличивается на 15-20%

Рекомендуется заранее согласовать финальную смету с выбранным сервисом, включив диагностику трансмиссии после установки.

Список источников

Для подготовки материала использовались специализированные технические ресурсы и практические руководства, посвящённые устройству и обслуживанию автомобилей семейства ВАЗ. Акцент сделан на проверенных данных от производителей комплектующих и экспертов в области авторемонта.

При подборе информации учитывались актуальные требования к совместимости деталей, особенностям монтажа и техническим характеристикам маховиков для моделей ВАЗ 2109. Источники включают как официальную документацию, так и опыт независимых специалистов.

Информационные ресурсы

Официальные каталоги запчастей АвтоВАЗ
Технические руководства по ремонту ВАЗ-2108/2109/21099
Спецификации производителей маховиков (VALEO, SACHS, LUK)
Протоколы испытаний сцепления НИЦИАМТ
Методические пособия автомобильных техникумов РФ
Экспертные статьи в журнале «За рулём»
Технические форумы: Drive2.ru (раздел LADA Samara)
Видеоинструкции сертифицированных автосервисов
Отчёты о сравнительных тестах маховиков в издании «Авторевю»
ГОСТ Р 53924-2010 «Сцепления фрикционные»

Параметр	Норма	Критичное значение
Высота зуба	8.5-9.0 мм	<7.0 мм
Угол заострения	20°	>35°
