Подбор и установка фар на ВАЗ-2114

Статья обновлена: 18.08.2025

Качество освещения напрямую влияет на безопасность вождения особенно в темное время суток или сложных погодных условиях.

Для ВАЗ-2114 доступны различные типы фар отличающиеся технологией конструкции ценой и характеристиками светового потока.

В статье подробно разберем ключевые варианты критерии выбора и пошаговую процедуру самостоятельной установки новых фар на автомобиль.

Рейтинг популярных моделей фар для ВАЗ-2114 с ценами

Рынок предлагает десятки вариантов фар для ВАЗ-2114, но среди автовладельцев стабильно выделяются несколько брендов, сочетающих надежность и ценовую доступность. Галогеновые фары остаются наиболее востребованными из-за простоты установки и соответствия заводским стандартам электрооборудования.

Цены варьируются от 1 500 до 8 000 рублей в зависимости от производителя, материалов (стекло/поликарбонат) и комплектации (с лампами или без). Приведенные ниже ориентиры актуальны на середину 2024 года и могут отличаться в регионах.

Модель	Особенности	Цена (руб.)
Kirzhach (Киржач)	Стеклянные линзы, штатная проводка, OEM-совместимость	от 1 500
Alcasta Standard	Усиленный поликарбонат, защита от УФ-пожелтения	2 200 – 3 000
OSRAM Original	Оптика с лампами OSRAM, повышенная светоотдача	3 500 – 4 500
Depo Crystal View	Японский поликарбонат, тонированный рассеиватель	3 000 – 3 800
Sho-Me Bi-Lens	Двухрефлекторная система, совместима с H4	4 000 – 5 500
HELLA Valeo	Европейское качество, термостойкий корпус	6 500 – 8 000

Ключевые критерии выбора:

Kirzhach – лучшая цена для замены изношенных фар
Depo/Sho-Me – оптимальный баланс стоимости и улучшенного света
HELLA/OSRAM – максимальная надежность и ресурс

Сравнение отражателей: штатный, линзованный, полулинза

Штатный отражатель ВАЗ-2114 имеет параболическую форму, создавая рассеянный световой поток с умеренной дальностью. Основные преимущества – низкая стоимость и простота замены. Главный недостаток – постепенное выгорание отражающего слоя, приводящее к потере яркости и "слепящему" эффекту для встречных водителей.

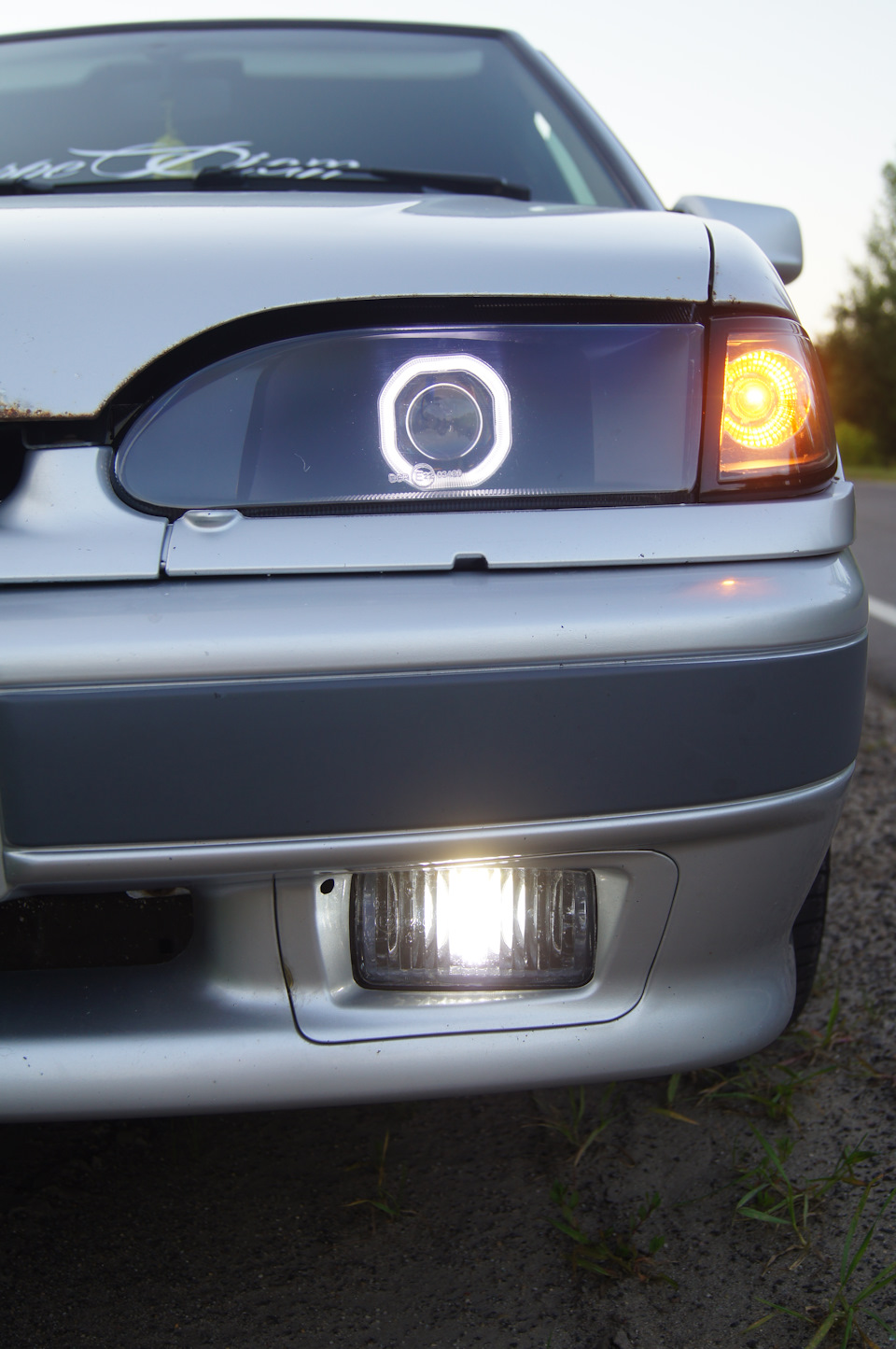

Линзованный вариант (билинза) оснащен коллиматорной оптикой, фокусирующей свет в четкий луч с резкой светотеневой границей. Обеспечивает максимальную дальность освещения без ослепления, но требует профессиональной установки с юстировкой. Полулинза (комбинированный отражатель) сочетает линзу для ближнего света и классический рефлектор для дальнего, предлагая баланс между ценой и эффективностью.

Ключевые отличия

Параметр	Штатный	Линзованный	Полулинза
Световой пучок	Рассеянный, без четкой границы	Сфокусированный, с резкой светотеневой линией	Комбинированный: линза (ближний), отражатель (дальний)
Яркость/дальность	Средние, снижаются со временем	Максимальные	Выше штатного на ближнем свете
Сложность монтажа	Прямая замена (простая)	Требует доработок, точной юстировки	Замена фары целиком (средняя)
Совместимость с лампами	Только галоген H4	Галоген/ксенон (при маркировке DC/DR)	Галоген H4
Цена	Низкая	Высокая	Средняя

Важно: Установка ксенона возможна ТОЛЬКО в линзованные фары с маркировкой DC/DR. Использование газоразрядных ламп в штатных или полулинзах нарушает ПДД и приводит к ослеплению встречного транспорта. Для линз обязательны автокорректор и омыватель фар.

Ксенон или LED: что выбрать с учётом ПДД

При выборе между ксеноном и LED для ВАЗ-2114 ключевым фактором является соответствие законодательству РФ. Согласно Техническому регламенту Таможенного союза (ТР ТС 018/2011) и ПДД, установка ксеноновых ламп в фары, изначально предназначенные для галогена, категорически запрещена. Это связано с несоответствием конструкции оптики: ксенон требует специальных линз, корректоров и омывателей для предотвращения ослепления водителей встречного транспорта.

LED-лампы формально также подпадают под запрет при установке в "галогеновые" фары, так как большинство моделей ВАЗ-2114 не имеют сертифицированной оптики под светодиоды. Однако на практике LED меньше слепят встречных водителей при корректной установке (правильная фокусировка светового пучка), а штрафы за их использование встречаются реже, чем за ксенон в "галогеновых" фарах.

Ключевые отличия и риски

Ксенон:

Требует: Сертифицированных биксеноновых фар (маркировка DR или DCR), автокорректора угла наклона, омывателя фар.
Риски:
1. Штраф 500 руб. по ст. 12.5 ч.3 КоАП (лишение прав до 1 года!) за несанкционированную установку.
2. Невозможность пройти техосмотр.
3. Конфискация ламп сотрудниками ГИБДД.

LED-лампы:

Требуют: Фар с маркировкой HR или HC (для светодиодов – LED или AD, которых у штатных фар ВАЗ-2114 нет).
Риски:
1. Теоретически подпадают под ту же статью КоАП, что и ксенон (несоответствие конструкции).
2. На практике – чаще штраф 500 руб. без лишения прав (ст. 12.5 ч.1 – неработающие приборы), если оптика отрегулирована и не слепит.
3. Риск отказа в ТО остается высоким.

Сводная таблица соответствия ПДД:

Тип лампы	Штатные фары ВАЗ-2114 (галоген)	Сертифицированные фары (под тип лампы)
Ксенон (HID)	Запрещено (ст. 12.5 ч.3 КоАП)	Разрешено (при наличии маркировки DR/DCR)
LED	Запрещено (ст. 12.5 ч.1 или ч.3 КоАП*)	Разрешено (при наличии маркировки LED/AD)

*Трактовка зависит от инспектора и региона. Ч.3 применяется реже к LED, чем к ксенону.

Рекомендация: Единственный легальный способ установить ксенон или LED на ВАЗ-2114 – полная замена штатных фар на сертифицированные модели с соответствующей маркировкой и обязательным монтажом автокорректора/омывателя (для ксенона). Установка же ламп HID или LED в родные "галогеновые" фары – прямое нарушение ПДД с серьезными последствиями.

Галогенные лампы стандарта H4: критерии выбора

Основной параметр – световой поток, измеряемый в люменах (лм). Для H4 стандартный диапазон: 1000-1650 лм на ближнем свете и 1650-1900 лм на дальнем. Лампы с маркировкой "+30%", "+50%" или "+120%" обеспечивают повышенную яркость за счет особой конструкции нити накаливания и газового наполнения колбы.

Цветовая температура влияет на комфорт восприятия: оптимальный диапазон – 3200-3500K (теплый белый свет). Лампы с температурой свыше 4000K дают голубоватый оттенок, но теряют эффективность в дождь и туман. Обязательно проверяйте соответствие международному стандарту ECE R37, подтвержденное маркировкой "Е" в кружке на колбе или упаковке.

Маркировки и расшифровка сертификатов ECE для фар

На корпусе любой сертифицированной фары в Европе и России наносится специальная маркировка соответствия стандарту ECE (Economic Commission for Europe). Она включает круглый значок с буквой "E" и цифрой в центре, где цифра обозначает код страны, выдавшей одобрение (например, E1 – Германия, E22 – Россия). Рядом указывается тип светового прибора: "HR" для галогенных фар ближнего/дальнего света, "HC" для раздельных блоков ближнего света, "CR" для ксеноновых (HID), "LED" для светодиодных.

Обязательно присутствует номер сертификата (например, "04" в рамке), который подтверждает прохождение испытаний на соответствие строгим требованиям по светораспределению, яркости, устойчивости к вибрации и влаге. Буквы после номера (RL, PL, S и др.) указывают на дополнительные функции: RL – наличие корректора угла наклона, PL – пластиковый рассеиватель, S – цельностеклянный оптический элемент.

Ключевые элементы маркировки

Страна сертификации: Цифра внутри круга с "E" (E1, E11, E22).
Тип фары: HR, HC, CR, LED, C/R для комбинированных.
Номер сертификата: Уникальный код в прямоугольной рамке.
Дополнительные обозначения:
- RL – Регулируемый световой луч (обязателен для ксенона)
- PL – Пластиковый линзованный рассеиватель
- DC или DCR – Дневные ходовые огни
Стрелка направления: Указывает сторону установки (для леворульных авто – стрелка вправо).

Тип фары	Расшифровка	Применение
HR	Галогенная комбинированная (ближний/дальний)	Стандартные фары
CR	Ксеноновая комбинированная	Биксеноновые линзы
HC	Галогенная (только ближний свет)	Раздельная оптика
LED	Светодиодная	Современные модели

Проверка качества стекла и корпуса перед покупкой

Внимательно осмотрите стеклянную часть фары при хорошем освещении. Ищите микротрещины, сколы, мутные участки или неравномерную структуру материала – такие дефекты приведут к рассеиванию света и быстрому помутнению. Проверьте внутреннюю поверхность на следы конденсата или пыли, что указывает на нарушенную герметичность.

Осмотрите пластиковый корпус со всех сторон. Обратите внимание на качество литья: не должно быть наплывов, вмятин, неоднородного цвета или видимых следов перегрева. Проверьте места креплений (проушины, отверстия) на отсутствие трещин и целостность резьбы в металлических вставках. Убедитесь в плотном прилегании стекла к корпусу по всему периметру без зазоров.

Ключевые элементы для диагностики

Используйте тактильную проверку: проведите пальцами по стыку стекла и корпуса – поверхность должна быть ровной, без ступенек и щелей. Особенно критичны углы и зоны возле креплений.

Оцените отражатель (рефлектор):
- Наличие зеркального слоя без отслоений
- Отсутствие царапин и темных пятен
- Ровная поверхность без деформаций
Проверьте комплектность:
- Наличие всех регулировочных винтов
- Целостность заглушек проводов
- Соответствие крепежных элементов

Элемент	Признак брака	Последствия
Стекло	Мутные разводы, пузыри	Снижение светопропускания
Корпус	Кривые посадочные места	Перекос фары при установке
Рефлектор	Матовая поверхность	Ухудшение отражения света

Проведите примерку: приложите фару к месту установки на автомобиле (даже в магазине). Убедитесь в совпадении отверстий крепления и отсутствии перекосов. Проверьте плотность прилегания к кузову – зазоры более 2 мм недопустимы.

Инструменты для самостоятельной замены фар (букварь)

Стандартный набор инструментов для замены фар на ВАЗ-2114 минимален, но требует внимания к деталям. Обязательно проверьте исправность ключей и состояние крепежей перед началом работ – ржавые или прикипевшие болты усложнят процесс.

Работы проводятся при выключенном зажигании и снятой минусовой клемме аккумулятора. Это исключит риск короткого замыкания при случайном контакте проводов с кузовом. Подготовьте чистую ветошь для обработки контактов и корпусов фар.

Базовый комплект инструментов

Для демонтажа штатной оптики потребуется:

Ключ на 10 (рожковый или накидной) – для откручивания болтов крепления фары к кузову
Крестовая отвертка – снимает винты пластикового кожуха радиатора и декоративной накладки
Плоскогубцы с узкими губками – помогают отщелкнуть пластиковые фиксаторы и удерживать гайки
Фонарик – обеспечит видимость в труднодоступных местах креплений

Дополнительные приспособления для удобства монтажа:

WD-40 или аналоги – обработка закисших болтов перед откручиванием
Диэлектрическая смазка – защита контактов разъемов от окисления
Чистые перчатки – предотвращают загрязнение отражателя фары

Инструмент	Назначение	Альтернатива
Трещоточный ключ с головкой на 10	Ускорение демонтажа болтов	Вороток с удлинителем
Пластиковый монтажный ломик	Аккуратное поддевание корпуса фары	Деревянный клин

При установке новых фар проверьте совпадение посадочных отверстий с кузовными шпильками. Не прикладывайте излишнее усилие при затяжке – пластиковые крепления легко трескаются. Финишная регулировка света обязательна даже при точном позиционировании блоков.

Пошаговый демонтаж старых фар: 7 ключевых шагов

Прежде чем приступить к установке новых фар, необходимо аккуратно снять старые. Этот процесс требует внимательности, чтобы не повредить крепежные элементы или проводку автомобиля.

Для работы вам понадобится стандартный набор инструментов. Убедитесь, что автомобиль стоит на ровной поверхности, зафиксирован ручным тормозом, а ключи зажигания извлечены.

Необходимые инструменты

Инструмент	Назначение
Ключ на 8 (рожковый или накидной)	Откручивание гаек крепления фары
Крестовая отвертка	Снятие декоративной решетки радиатора
Плоская отвертка (маленькая)	Аккуратное отжатие пластиковых фиксаторов
Фонарик	Подсветка рабочей зоны

Снимите декоративную решетку радиатора: Крестовой отверткой открутите саморезы, крепящие решетку сверху к капоту. Аккуратно потяните решетку на себя, отщелкнув нижние пластиковые фиксаторы (обычно 3-4 штуки). Отложите решетку в сторону.
Открутите верхние крепежные гайки: После снятия решетки станут видны две верхние гайки крепления фары (по одной на каждую фару). Используйте ключ на 8, чтобы открутить их. Положите гайки в надежное место, чтобы не потерять.
Открутите нижнюю крепежную гайку (болт): Нижнее крепление фары находится ближе к центру автомобиля. Оно может быть закрыто небольшим резиновым колпачком или пластиковой заглушкой. Снимите ее (если есть) и открутите гайку (или болт) ключом на 8. Будьте осторожны, не уроните гайку/болт вниз, в полость бампера.
Отсоедините электрический разъем: Найдите колодку проводов, подключенную к задней части фары. Нажмите на пластиковый фиксатор (язычок) разъема и аккуратно потяните колодку назад, отсоединяя ее от фары. Никогда не тяните за провода!
Извлеките старую фару: Теперь фара держится только на направляющих. Аккуратно потяните фару строго вперед, по направлению движения автомобиля, чтобы вывести ее штифты из посадочных отверстий кузова. Не прилагайте излишних усилий, если фара не поддается – проверьте, все ли крепежи откручены.
Повторите для второй фары: Выполните шаги 2-5 для демонтажа фары с противоположной стороны автомобиля.
Проверьте посадочное место: После извлечения обеих фар внимательно осмотрите посадочные места на кузове. Убедитесь, что:
- Направляющие штифты на кузове не погнуты.
- Резиновые уплотнители посадочного места целы и не имеют задиров.
- В посадочных отверстиях нет грязи или мусора.

Как отрегулировать угол наклона новой фары

Перед началом регулировки убедитесь, что автомобиль стоит на ровной горизонтальной площадке с полной загрузкой (топливный бак заполнен минимум наполовину, в багажнике стандартное запасное колесо и инструменты, давление в шинах соответствует норме). Расположите машину перпендикулярно стене или экрану на расстоянии 5 метров – это критически важно для точности измерений.

Нанесите на стену разметку: отметьте центральную ось автомобиля и точки, соответствующие центрам фар. Проведите горизонтальную линию (H) на высоте, равной расстоянию от земли до центров фар. Ниже на 5 см проведите вторую горизонталь (H1) – это будет контрольная линия светового пучка ближнего света. Для проверки вертикального отклонения отметьте вертикальные линии через центры фар.

Процесс регулировки

Включите ближний свет. Ключевые элементы светового пятна – точки пересечения горизонтальной и наклонной светотеневой границ. Они должны находиться на линии H1, а вертикальные перепады яркости – совпадать с осевыми метками фар. Если проекция не совпадает с разметкой, выполняйте корректировку.

Найдите регулировочные винты на корпусе фары:

Верхний винт – отвечает за вертикальный угол наклона (обозначается "UP/DOWN" или стрелками ↑↓)
Боковой винт – регулирует горизонтальное направление ("LEFT/RIGHT" или ↔)

Используя крестовую или шестигранную отвертку (зависит от модели фары):

Ослабьте контргайки на винтах
Поворачивайте верхний винт по часовой стрелке для опускания пучка, против – для подъема
Корректируйте боковой винт для симметричного положения светотеневой границы относительно осевых меток
Затяните контргайки после достижения правильного положения

Контрольные параметры для ВАЗ-2114:

Расстояние до экрана	5 м
Высота линии H1 от линии H	5 см
Допустимое расхождение по высоте между фарами	max 2 см

После регулировки проверьте световую картину в движении на темной дороге. Пучок не должен слепить встречных водителей или чрезмерно освещать обочину. При необходимости выполните точную подстройку. Регулировку противотуманных фар проводите аналогично, но контрольная линия должна располагаться на 10 см ниже центра фары.

Схема подключения проводов: избегаем ошибок полярности

Неправильная полярность при подключении фар приводит к мгновенному перегоранию ламп, повреждению контактов реле или выходу из строя блока управления освещением. Особенно критично это для светодиодных и ксеноновых фар, где ошибка может вызвать замыкание и возгорание проводки.

На ВАЗ-2114 штатная проводка передних фар имеет стандартизированную цветовую маркировку, но перед подключением всегда проверяйте соответствие проводов мультиметром. Основное правило: желтый, белый, голубой и синий провода – плюсовые (+12V), а черный – общий минус (масса).

Цветовая маркировка и назначение проводов

В разъеме фары используются следующие провода (расположение указано со стороны водителя):

Функция	Левый фонарь (цвет провода)	Правый фонарь (цвет провода)
Ближний свет	Желтый (+)	Белый (+)
Дальний свет	Голубой (+)	Синий (+)
Габариты	Красный или оранжевый (+)
Масса (-)	Черный (общий для всех цепей)

Порядок безопасного подключения:

Отключите минусовую клемму АКБ перед началом работ
Сравните разъемы новой фары со штатным – при несовпадении используйте переходники
Проверьте полярность тестером: при включенном ближнем свете на «плюсовом» проводе должно быть +12V
Подключите черный провод к кузову отдельным болтом, если штатное соединение окислено
Фиксируйте провода пластиковыми хомутами, исключая контакт с движущимися частями

После монтажа обязательно включите фары без установки ламп и проверьте напряжение на контактах. Только убедившись в правильности полярности, устанавливайте лампы и проводите финальную регулировку света.

Установка противотуманок + подключение к штатному реле

Перед установкой противотуманных фар (ПТФ) на ВАЗ-2114 убедитесь, что в бампере автомобиля имеются штатные места для них, закрытые заглушками. Снимите передние колеса или отогните колесные арки для удобства доступа. Демонтируйте защиту двигателя (при наличии) и пластиковые заглушки на бампере в местах установки ПТФ.

Аккуратно установите корпус противотуманной фары в предназначенное для него место снаружи бампера. С внутренней стороны бампера наденьте и зафиксируйте прижимное кольцо (обычно входит в комплект), надежно затянув винты крепления. Повторите операцию для второй фары, обеспечив их симметричное положение. Герметизируйте места соединения корпуса с бампером для предотвращения попадания влаги и грязи.

Подключение к штатному реле и блоку предохранителей

Штатное место установки реле противотуманок (часто обозначается как K9) и предохранителя (F9, номинал 7.5-10А) расположено в основном монтажном блоке предохранителей и реле в салоне автомобиля, под панелью приборов со стороны водителя. Снимите крышку блока.

Подключение проводов ПТФ:

Найдите в жгуте проводки под капотом, идущий от салона к месту установки ПТФ (обычно он завернут в изоленту или спрятан в гофре). Часто это провод белого цвета.
Подключите плюсовой провод от каждой противотуманной фары (обычно это провод, идущий от лампы, а не от корпуса) к этому общему плюсовому проводу питания от реле. Соединение выполняйте через клеммы с качественной изоляцией.
Минусовые провода (массу) от каждой ПТФ подключите к надежным точкам кузова вблизи места установки фар (к болтам крепления, предварительно зачистив краску до металла), используя кольцевые клеммы.

Проверка работы:

Установите реле K9 в свое гнездо.
Установите предохранитель F9 номиналом 7.5-10А в соответствующее гнездо.
Включите зажигание.
Включите габаритные огни (ПТФ на ВАЗ-2114 обычно активируются только при включенных габаритах).
Нажмите кнопку включения противотуманных фар на панели управления светом.
Убедитесь, что обе фары загорелись. Если какая-то не горит, проверьте соединения, предохранитель и лампу.

После успешной проверки аккуратно уложите и зафиксируйте провода под капотом, избегая их контакта с подвижными частями и горячими поверхностями. Соберите все снятые элементы (защиту двигателя, колесные арки, крышку блока предохранителей).

Чистка контактов разъёмов: профилактика окисления

Окисление контактов в разъёмах фар – частая причина тусклого света, мерцания или полного отказа освещения. Процесс ускоряется влажностью, перепадами температур и агрессивной дорожной химией. Регулярная профилактика предотвращает потерю напряжения и обеспечивает стабильную работу электрооборудования.

Для чистки потребуется минимальный набор инструментов: мелкозернистая наждачная бумага (600-800 грит), ватные палочки, спрей-очиститель контактов (например, Liqui Moly Kontaktreiniger) или спирт, силиконовая смазка. Обязательно отсоедините клеммы аккумулятора перед началом работ для безопасности.

Пошаговая процедура чистки

Демонтаж разъёмов: Отсоедините колодки проводов от блоков фар и подрулевого переключателя, аккуратно нажав на фиксаторы.
Первичная очистка: Обработайте контакты спреем-очистителем, удаляя грязь и следы окислов ватными палочками.
Механическая обработка: При сильном окислении осторожно зачистите металлические поверхности наждачной бумагой (движения – только вдоль контактов!).
Защита: Нанесите тонкий слой силиконовой смазки на контакты для создания барьера против влаги.
Сборка: Плотно соедините разъёмы до характерного щелчка фиксаторов.

Важные нюансы: Избегайте абразивов крупной фракции и металлических щёток – они повреждают защитное покрытие контактов. Не используйте графитовые смазки или WD-40 в качестве защиты – они притягивают пыль и не рассчитаны на токопроводящие соединения. Проверяйте состояние разъёмов каждые 20-30 тыс. км пробега или при первых признаках проблем с фарами.

Материал	Рекомендация	Запрещено
Абразив	Наждачка 600+ грит	Надфили, ножи
Очиститель	Спецспрей для контактов	Бензин, ацетон
Смазка	Диэлектрический силикон	Литол, графитка

Регулировка света на сертифицированном стенде: параметры ГОСТ

Регулировка фар на сертифицированном оптическом стенде – обязательный этап после их замены или ремонта подвески автомобиля. Эта процедура гарантирует точное соответствие светового пучка требованиям ГОСТ Р 51709-2001 "Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки", обеспечивая безопасность вождения без ослепления встречных водителей.

Автомобиль ВАЗ-2114 перед регулировкой должен быть подготовлен: снаряженная масса (водитель 75 кг, полный бак топлива, запасное колесо, инструмент), нормативное давление в шинах, исправная подвеска. Стенд должен быть откалиброван, а площадка – строго горизонтальной.

Ключевые параметры регулировки по ГОСТ

Основные регулируемые характеристики для ближнего света фар ВАЗ-2114:

Высота светотеневой границы (горизонтальный участок): Должна составлять 0,8% - 1,0% от расстояния до экрана стенда. При стандартном расстоянии 5 метров это 4-5 см ниже горизонтальной отметки, соответствующей центру фары.
Положение излома светотеневой границы: Наклонный участок (15°) должен начинаться строго на вертикальной линии, проходящей через проекцию центра фары на экран.
Асимметрия светового пучка (для левой фары): Излом может смещаться вправо от вертикальной оси фары не более чем на 0,2° (примерно 17,5 см на 10 метрах). Правая фара регулируется симметрично.

Для дальнего света фар ГОСТ регламентирует:

Центр светового пятна (максимальная интенсивность) должен совпадать с точкой пересечения горизонтальной линии (уровень центров фар) и вертикальной оси симметрии каждой фары.
Допустимое отклонение центра пятна дальнего света – не более 0,2% вверх/вниз и 0,3% влево/вправо от расчетной точки (на 10 метрах это ±2 см по вертикали и ±3 см по горизонтали).

Регулировка выполняется отдельно для каждой фары (ближний свет), после чего проверяется их совместная работа. Результаты фиксируются в протоколе стенда. Корректировка осуществляется винтами на корпусе фары, изменяющими угол наклона (вертикаль) и разворот (горизонталь).

Помните: точная регулировка по ГОСТ – не формальность, а критически важный фактор вашей безопасности и безопасности других участников движения в темное время суток.

Устранение зазоров между фарой и кузовом (герметизация)

Негерметичные стыки между фарой и кузовом ВАЗ-2114 приводят к проникновению влаги, пыли и грязи в подкапотное пространство и моторный отсек, что ускоряет коррозию и может вызвать запотевание оптики. Плотное прилегание также предотвращает вибрацию фар на неровностях дороги и улучшает общую эстетику передней части автомобиля.

Для качественной герметизации потребуется силиконовый герметик (желательно черного или прозрачного цвета, термостойкий и нейтральный), обезжириватель (уайт-спирит, антисиликон), чистая ветошь, монтажный пистолет и малярный скотч. Перед началом работ тщательно очистите и высушите зону прилегания фары к кузову, удалив старые следы герметика и загрязнения.

Пошаговый процесс герметизации

Порядок действий:

Обезжирьте сопрягаемые поверхности кузова и корпуса фары.
Наклейте малярный скотч вдоль стыка с отступом 2-3 мм для защиты лакокрасочного покрытия.
Заполните монтажный пистолет герметиком и нанесите тонкую непрерывную полосу по периметру посадочного места на кузове.
Установите фару на штатное место, слегка прижмите для распределения герметика.
Сразу удалите излишки состава шпателем или пальцем в перчатке, смоченным в мыльном растворе.
Аккуратно снимите малярный скотч до застывания герметика.

Ключевые рекомендации:

Не используйте кислотные герметики – они повреждают пластик и металл.
Контролируйте равномерность нанесения слоя (2-4 мм).
Проводите работы при температуре выше +5°C.
Эксплуатируйте автомобиль через 12-24 часа после нанесения.

Материал	Преимущества	Недостатки
Автомобильный силикон	Эластичность, водостойкость, адгезия к пластику/металлу	Требует подготовки поверхности
Жидкая резина	Быстрое высыхание, стойкость к вибрациям	Сложность удаления излишков

Замена уплотнителей для защиты от конденсата

Старые, изношенные или поврежденные уплотнители фар – основная причина появления конденсата внутри рассеивателя. Они теряют эластичность, пересыхают, трескаются или просто деформируются, переставая обеспечивать герметичность соединения между корпусом фары и кузовом автомобиля. Вода и влага извне легко проникают внутрь, особенно при мойке, езде под дождем или через лужи, что приводит к запотеванию и коррозии контактов.

Качественные новые уплотнители, правильно установленные, создают надежный барьер, предотвращающий попадание воды и грязи в полость фары. Это критически важный элемент для сохранения прозрачности стекла/пластика и долговечности самой оптики. Замену рекомендуется проводить при любом демонтаже фары или при первых признаках появления влаги внутри.

Порядок замены уплотнителя фары

Демонтируйте фару: Откройте капот, отсоедините колодку жгута проводов фары (предварительно сняв минусовую клемму с АКБ для безопасности). Выкрутите регулировочные винты и крепежные болты/гайки, удерживающие фару на кузове. Аккуратно извлеките фару из штатного гнезда.
Снимите старый уплотнитель: Тщательно очистите посадочную канавку на корпусе фары от остатков старого уплотнителя, грязи и коррозии. Используйте пластиковый скребок и очиститель (например, WD-40 или спирт).
Подготовьте поверхность: Обезжирьте посадочную канавку на фаре и ответную часть на кузове автомобиля (где прилегает уплотнитель) с помощью спирта или уайт-спирита. Убедитесь, что поверхности абсолютно сухие и чистые.
Установите новый уплотнитель:
- Начинайте монтаж с верхней части фары.
- Аккуратно вдавливайте уплотнитель пальцами по всей длине канавки, следя за тем, чтобы он лег равномерно, без перекосов и заломов.
- Особое внимание уделите углам – они наиболее уязвимы для протечек.
- Убедитесь, что уплотнитель плотно и полностью сидит в канавке по всему периметру.
Установите фару на место: Аккуратно вставьте фару в гнездо на кузове. Наживите крепежные болты/гайки и регулировочные винты, но не затягивайте их до конца.
Проверьте и отрегулируйте посадку: Убедитесь, что уплотнитель равномерно прижат по всему периметру к кузову, нет явных зазоров или перекосов фары. Только после этого окончательно затяните крепеж. Избегайте чрезмерного усилия, чтобы не повредить пластик фары или уплотнитель.
Подключите электрику: Подсоедините колодку жгута проводов к фаре. Установите минусовую клемму на АКБ.

Рекомендации:

Качество уплотнителя: Используйте только оригинальные уплотнители для ВАЗ-2114 или проверенные качественные аналоги от известных производителей (например, "ПЭК", "Самара-Имидж", "АвтоВАЗагрегат"). Дешевые аналоги часто делают из нестойкой резины, которая быстро дубеет и трескается.
Совместимость: Уплотнители для правой и левой фары ВАЗ-2114 обычно одинаковые, но лучше уточнить при покупке.
Герметик: Применение герметиков (типа силикона) поверх уплотнителя не рекомендуется. Это может затруднить последующий демонтаж фары и нарушить правильность ее установки. Герметик используется только в крайних случаях на старых кузовах с деформированными посадочными местами, и то точечно.

Совместимость уплотнителей фар ВАЗ-2114
Тип фары (оригинал)	Номер оригинального уплотнителя (ВАЗ)	Распространенные аналоги
Фара правая/левая (старая версия)	21140-3715030	ПЭК 21140-3715030, AI 21140-3715030
Фара правая/левая (новые версии, большинство аналогов)	21140-3715030-00	AVA 21140-3715030-00, Fenox SGF1009O

Пайка или обжим: надёжное соединение проводов нового блока

При замене фар на ВАЗ-2114 критически важно обеспечить герметичность и прочность контактов, особенно учитывая вибрации и влажную среду в подкапотном пространстве. Некачественное соединение приведёт к окислению, потере контакта и выходу фар из строя.

Для подключения проводов нового блока используют два основных метода: пайку с термоусадкой или обжим специальными гильзами. Оба варианта имеют право на применение, но их эффективность зависит от правильного исполнения и условий эксплуатации.

Сравнение методов соединения

Пайка:
- Преимущества: Монолитное соединение без переходного сопротивления, высокая устойчивость к коррозии при обработке флюсом.
- Недостатки: Требует навыков и оборудования (паяльник 60-100 Вт), хрупкость в точке спая при вибрациях, риск перегрева изоляции.
Обжим гильзами:
- Преимущества: Процесс занимает 10-15 секунд с помощью кримпера, устойчивость к механическим нагрузкам, сохранение гибкости проводника.
- Недостатки: Требует точного подбора гильзы по сечению провода, негерметичен без дополнительной изоляции (термоусадка с клеем).

Технология выполнения работ

Зачистите изоляцию на 8-10 мм, скрутите жилы пальцами.
При пайке:
- Нагрейте скрутку паяльником, нанесите припой ПОС-60 до полного заполнения.
- Немедленно наденьте термоусадочную трубку с клеевым слоем, прогрейте феном.
При обжиме:
- Вставьте скрутку в медную гильзу до упора.
- Обожмите кримпером в 2-3 точках, избегая деформации гильзы.
- Усадите термотрубку, закрывая соединение с запасом 15 мм на каждый провод.

Критерий	Пайка	Обжим
Надёжность при вибрациях	Средняя	Высокая
Стойкость к влаге	Высокая	Высокая*
Сложность для новичка	Высокая	Низкая

Установка защиты цепи через предохранитель (15А)

Монтаж отдельного предохранителя на цепь питания фар – обязательный этап, предотвращающий возгорание проводки при коротком замыкании. Для ВАЗ-2114 рекомендован предохранитель номиналом 15А, рассчитанный на суммарную мощность галогенных ламп (обычно 55Вт ближний + 60Вт дальний свет).

Найдите в монтажном блоке свободное гнездо (например, F20) или установите дополнительный держатель предохранителя типа "нож" в разрыв силового провода. Подключите провод от реле фар к центральному контакту держателя, а выходной провод – к плюсовой клемме аккумулятора через клеммную колодку.

Порядок подключения

Отсоедините минусовую клемму аккумулятора
Зафиксируйте держатель предохранителя в зоне монтажного блока
Подключите входной провод (от реле) к центральному штекеру держателя
Соедините выходной контакт держателя с проводом, идущим на +Batt
Вставьте предохранитель 15А в держатель
Проверьте надежность крепления всех контактов

После установки протестируйте работу фар на всех режимах. При отсутствии света – проверьте ориентацию предохранителя в держателе и целостность контактов. Предохранитель должен срабатывать только при аварийных перегрузках, в штатном режиме – оставаться холодным.

Проверка герметичности фары после монтажа

После установки новой фары или снятия/установки штатной критически важно проверить герметичность стыков корпуса и места прилегания стекла. Основной метод – визуальный осмотр: тщательно исследуйте все швы, особенно углы и зоны вокруг ламп, уплотнительные резинки разъемов на предмет зазоров, перекосов или видимых дефектов герметика (если он применялся). Убедитесь, что все крепежные элементы (болты, защелки) затянуты равномерно и плотно, без перекоса корпуса.

Самый доступный практический тест – использование воды. Возьмите лейку душа или шланг с небольшим напором или ковш с водой. Поливайте фару умеренной струей воды сверху, сбоку и спереди в течение 3-5 минут, имитируя сильный дождь. Сосредоточьтесь на зонах стыков стекла с корпусом, разъемах проводки и местах крепления к кузову. После полива сразу осмотрите фару изнутри через стекло – появление капель, подтеков или запотевания на внутренней поверхности стекла явно указывает на нарушение герметичности.

Дополнительные методы и признаки

Для более надежной проверки или если тест с водой не дал однозначного результата, используйте альтернативы:

Пылевой тест: Обильно обдуйте фару со всех сторон сжатым воздухом (например, из компрессора) в пыльном помещении или предварительно нанеся тонкий слой талька/муки на уплотнители. Проникновение пыли внутрь фары видно при осмотре.
Проверка в тумане/сырую погоду: После поездки в сильный туман, мокрый снег или проливной дождь внимательно осмотрите фару изнутри. Даже легкое равномерное запотевание, исчезающее за 15-20 минут работы лампы – норма. Струйки воды, крупные капли или устойчивое локальное запотевание – признак проблемы.
Мыльный раствор: Нанесите мыльную воду на предполагаемые проблемные швы снаружи. Подайте внутрь фары слабый поток воздуха через штатное отверстие лампы (например, компрессором на минимальном давлении через чистую ткань). Появление пузырей на мыльном слое укажет на место разгерметизации.

Обратите внимание на эти явные признаки негерметичности:

Вода скапливается на дне фары или стекает струйками по внутренней поверхности стекла.
Сильное запотевание стекла изнутри, не исчезающее после 30 минут работы ламп на ближнем/дальнем свете.
Конденсат или вода внутри фары видны на следующий день после влажной погоды или мойки.
Появление разводов, подтеков или пятен на отражателе.
Окисление контактов лампы или разъема из-за постоянной влажности.

Метод проверки	Эффективность	Простота	Риск для фары
Визуальный осмотр	Средняя	Высокая	Нет
Тест с водой (полив)	Высокая	Высокая	Низкая (при умеренном напоре)
Пылевой тест	Высокая	Средняя	Низкая
Наблюдение в сырую погоду	Высокая (реальные условия)	Средняя (зависит от погоды)	Нет
Мыльный раствор + воздух	Очень высокая (локализация дефекта)	Низкая	Средняя (риск подачи избыточного давления)

Важно: Если герметичность нарушена, немедленно снимите фару, тщательно просушите ее (феном на холодном воздухе или естественным путем в теплом сухом месте), найдите и устраните причину (подтяните крепеж, замените дефектный уплотнитель, нанесите качественный автомобильный герметик на чистую сухую поверхность шва) и повторите проверку. Эксплуатация негерметичной фары приводит к коррозии отражателя, перегоранию ламп, короткому замыканию и ухудшению освещения дороги.

Адаптация генератора под LED: стабилизаторы нагрузки

Переход на светодиодные фары (LED) на ВАЗ-2114 часто приводит к неожиданным проблемам с бортовой сетью, несмотря на их меньшую потребляемую мощность. Основная причина кроется в особенностях работы генератора типа 37.3701 (или аналогичного), установленного на этих автомобилях. Этот генератор рассчитан на работу со значительной нагрузкой, которую создавали галогенные лампы (особенно дальний свет). LED-фары потребляют в разы меньше тока, что воспринимается генератором как отсутствие нагрузки.

Низкая нагрузка вызывает нестабильность работы регулятора напряжения (реле-регулятора) внутри генератора. Это проявляется в виде сильных пульсаций выходного напряжения ("плавающие обороты" напряжения), мерцании самих LED-фар и других светодиодных ламп в салоне или приборной панели, а также может провоцировать появление ошибки "малый заряд АКБ" на бортовом компьютере из-за некорректных показаний датчика тока. Генератор просто не может стабилизировать напряжение при столь малой нагрузке, для которой он не был спроектирован.

Решение: Стабилизаторы нагрузки (LED-обманки, эмуляторы нагрузки)

Для устранения пульсаций и стабилизации работы генератора при использовании LED-фар применяются стабилизаторы нагрузки. Их задача – искусственно создать ту минимальную нагрузку, которую ожидает видеть генератор, имитируя потребление галогенных ламп. Существует несколько основных типов:

Резистивные балласты (простые обманки):
- Представляют собой мощные проволочные резисторы (обычно керамические), подключенные параллельно цепи питания фар.
- Принцип действия: Резистор потребляет ток (обычно рассчитанный на эквивалент 55W лампы), создавая необходимую минимальную нагрузку для генератора.
- Плюсы: Низкая стоимость, простота установки (врезаются в цепи "+" и "-" фары).
- Минусы: Значительное тепловыделение (требуют безопасного монтажа вдали от пластмассы), бесполезный расход энергии (нагрев), низкая надежность дешевых экземпляров, необходимость ставить по балласту на каждую цепь (например, отдельно на ближний, отдельно на дальний).
Электронные стабилизаторы (CAN-стабилизаторы):
- Более современное и технологичное решение.
- Принцип действия: Устройство подключается к CAN-шине автомобиля (обычно в колодке приборной панели или диагностическом разъеме OBD-II) и напрямению бортовой сети. Оно анализирует сигналы CAN-шины, определяя момент включения фар (или других мощных потребителей), и программно создает виртуальную нагрузку, понятную регулятору напряжения генератора.
- Плюсы: Не создают реального тепла и не расходуют энергию впустую, работают для всех фар одновременно (ближний/дальний), могут стабилизировать сеть при замене и других потребителей на LED (габариты, стоп-сигналы), более надежны, устраняют ошибку "малый заряд".
- Минусы: Высокая стоимость по сравнению с резисторами, требует более сложного подключения к CAN-шине.

Критически важно: Попытки использовать самодельные резистивные балласты из неподходящих резисторов или их некорректная установка (например, плохой контакт, близость к пластмассам) – пожароопасны! Всегда выбирайте готовые решения от проверенных производителей, рассчитанные на необходимую мощность и имеющие надежную изоляцию и крепление. Для большинства пользователей электронные CAN-стабилизаторы являются предпочтительным и безопасным выбором, несмотря на более высокую цену.

Тест света: ночная проверка ближнего/дальнего в реальных условиях

Ночная проверка – обязательный этап после установки новых фар. Она выявляет реальную эффективность освещения, правильность настройки пучка и отсутствие ослепления встречного транспорта. Без полевых испытаний невозможно объективно оценить работу оборудования.

Выберите безлунную ночь и ровный участок загородной трассы без фонарей. Идеально подходит прямая дорога с разметкой и обочиной. Обязательно возьмите помощника для оценки светораспределения снаружи автомобиля.

Порядок тестирования фар

Действуйте последовательно для объективной оценки:

Встаньте перед глухой стеной на расстоянии 5 метров. Включите ближний свет – граница светотени должна быть четкой: левая часть приподнята (освещает обочину), правая опущена (защищает встречных)
Проедьте 200-300 метров на ближнем свете со скоростью 60 км/ч. Оцените:
- Ширину охвата дороги и обочины
- Наличие "провалов" или темных зон перед капотом
- Равномерность освещения полосы
Переключитесь на дальний свет. Проверьте:
- Дальность освещения (минимум 100 метров)
- Симметричность пучков
- Резкость перехода между режимами
Попросите помощника:
- Встать перед авто на расстоянии 30 метров – свет не должен бить в глаза
- Пройти вдоль обочины – фигура должна равномерно освещаться сбоку

Критически важные параметры для разных типов ламп:

Тип лампы	Дальность (дальний)	Ширина луча (ближний)	Риски
Галоген	100-130 м	Средняя	Неравномерность пучка
LED	150-200 м	Максимальная	Ослепление при неправильной установке
Ксенон	200+ м	Зависит от линзы	Юридические ограничения

При выявлении проблем немедленно проведите регулировку. Используйте вертикальные винты на корпусе фар для коррекции угла наклона. Помните: ближний свет должен освещать дорогу на 40-45 метров без ослепления встречных водителей. Дальний свет обязан давать четкую "засветку" дорожных знаков на расстоянии 100+ метров.

Список источников

Подборка материалов для изучения вопроса выбора и монтажа оптики на ВАЗ-2114. Источники включают техническую документацию, практические руководства и мнения автовладельцев.

Следующие ресурсы предоставляют детальные инструкции, сравнительные характеристики и юридические нюансы установки световых приборов.

Информационные ресурсы

Официальное руководство по эксплуатации ВАЗ-2114 - раздел по электрооборудованию и замене компонентов
Технические каталоги производителей автокомпонентов (Hella, Bosch, Osram) - спецификации ламп и фар
Протоколы ГОСТ Р 41.48-2004 и ГОСТ Р 51709-2001 - требования к светотехнике в РФ

Практические руководства

Видеоинструкции по демонтажу штатной оптики и подключению ксенона/LED
Тематические ветки на форумах: Drive2.ru/ВАЗ-2114, Lada-Online.ru
Мануалы по коррекции угла светового пучка после установки

Экспертные мнения

Отчеты тест-лабораторий о светоотдаче галогенных/ксеноновых ламп
Анализ ДТП из-за некорректной установки фар от НИИ автотранспорта
Рекомендации сертифицированных автоэлектриков по модернизации проводки
