Подключаем ДХО самостоятельно - пошагово

Статья обновлена: 18.08.2025

Дневные ходовые огни (ДХО) – обязательный элемент безопасности современных автомобилей, повышающий видимость транспорта в светлое время суток.

Самостоятельная установка ДХО позволяет сэкономить на услугах автосервиса и гарантирует полный контроль над качеством монтажа.

В этой статье вы найдете четкие инструкции по правильному подключению ДХО к бортовой сети автомобиля без риска повреждения электрооборудования.

Выбор оптимальной формы и типа светодиодных ДХО

Геометрия ДХО напрямую влияет на равномерность свечения и интеграцию в конструкцию автомобиля. Линейные модели (тонкие полосы) универсальны для большинства бамперов или решеток радиатора, тогда как С-образные или L-образные варианты подходят для сложных контуров фар или воздухозаборников.

Обращайте внимание на тип светодиодов: чипы SMD (например, 2835, 5050) обеспечивают яркость и доступность, а COB-технология создает сплошную световую линию без точек, но требует эффективного теплоотвода. Мощность блока должна соответствовать количеству диодов для предотвращения перегрева.

Критерии сравнения популярных типов ДХО

Тип	Преимущества	Недостатки	Рекомендации по установке
Гибкая лента	Адаптация под криволинейные поверхности, низкая цена	Требует защиты от влаги, менее долговечна	Закрытые ниши бампера, под козырьком фар
Модули в корпусе (алюминий/пластик)	Защита от камней, встроенный радиатор	Ограниченная длина, сложный монтаж в изгибы	Отверстия решетки радиатора, штатные места ДХО
Точечные светильники (кластеры)	Высокая яркость, стильный дизайн	Дискретное свечение, сложная компоновка	Вентиляционные прорези, нижняя кромка бампера

Обязательные параметры выбора:

Цветовая температура: только белый свет 5000-6000K (соответствует ПДД)
Класс защиты: IP67/IP68 для противостояния воде и грязи
Комплектация: наличие монтажных скоб, герметика, инструкции

Проверьте совместимость выбранной формы с системой крепления: самоклейка подходит для ровных плоскостей, а клипсы или винты надежнее фиксируют тяжелые модули. Избегайте моделей с видимыми проводами – это усложнит герметизацию соединений.

Расчет необходимой мощности и яркости ДХО

Правильный расчет мощности и яркости ДХО критичен для соответствия нормам безопасности и законодательным требованиям. Недостаточная яркость снизит видимость автомобиля днем, а избыточная – ослепит других участников движения. Дополнительно ошибки в расчетах приводят к перегрузке электропроводки или сокращению срока службы светодиодов.

Основой для расчета служат международные стандарты ECE R87 и национальные ПДД, устанавливающие жесткие параметры. Минимальная яркость обеспечивает заметность авто на расстоянии 100 метров при солнечном свете, а максимальные лимиты предотвращают дискомфорт для водителей встречного транспорта. Требования включают не только интенсивность света, но и углы распространения луча.

Ключевые параметры и методика расчета

Базовые нормы по ECE R87:

Световой поток: 400-1200 люмен на один фонарь
Горизонтальные углы видимости: ≥20° внутрь и наружу от оси авто
Вертикальные углы: ≥10° вверх и ≥5° вниз от горизонтали

Порядок расчета:

Определите общий требуемый световой поток (800-2400 лм для пары ДХО)
Рассчитайте мощность: разделите суммарный световой поток на светоотдачу диодов (пример: 1200 лм / 100 лм/Вт = 12 Вт на блок)
Убедитесь, что сила света в любом направлении не превышает 1200 кд
Проверьте соответствие углов рассеивания стандартам через техдокументацию ДХО

Параметр	Минимальное значение	Максимальное значение
Яркость (лм/фонарь)	400	1200
Сила света (канделы)	400	1200
Потребляемая мощность (Вт)	5	15

Рекомендации: Выбирайте ДХО со светоотдачей от 80 лм/Вт и сертификацией ECE R87. Для штатной проводки избегайте моделей мощностью >10 Вт на фонарь без установки реле. Проверяйте маркировку упаковки – параметры "Raw Lumens" некорректны, ориентируйтесь на "Effective Lumen".

Определение мест установки ДХО согласно ГОСТ Р 41.48-2004

ГОСТ Р 41.48-2004 устанавливает строгие требования к размещению дневных ходовых огней (ДХО) на транспортном средстве. Основные параметры включают высоту установки относительно дорожного покрытия, боковое расположение относительно габаритов автомобиля и минимальное расстояние между внутренними краями фар. Соблюдение этих норм обеспечивает правильную видимость ДХО без ослепления других участников движения.

При выборе точек монтажа учитывается ширина транспортного средства: для узких авто (менее 1300 мм) допустимы отдельные отклонения от стандартных значений. ДХО должны монтироваться исключительно в передней части ТС, симметрично относительно продольной оси, с обязательным соблюдением углов видимости в горизонтальной и вертикальной плоскостях.

Ключевые требования стандарта

Параметр	Значение	Примечание
Высота от дорожного покрытия	250–1500 мм	Измеряется от нижней точки фары
Расстояние от внешнего края ТС	≤400 мм	Для ТС шириной ≥1300 мм; ≤150 мм при ширине <1300 мм
Дистанция между внутренними краями	≥600 мм	Для ТС шириной ≥1300 мм; ≥400 мм при ширине <1300 мм

Обязательные условия видимости:

Горизонтальные углы: 20° внутрь и 20° наружу от оси авто
Вертикальные углы: 10° вверх и 10° вниз от горизонтали

ДХО должны включаться автоматически при запуске двигателя и отключаться при активации головного света (кроме кратковременного сигнала). Запрещено совмещать контур ДХО с габаритными огнями или указателями поворотов. Цвет излучения – только белый, без цветовых отклонений.

Демонтаж элементов переднего бампера для доступа к зоне монтажа

Откройте капот и снимите декоративную накладку радиатора (при её наличии), открутив крепежные саморезы или клипсы по верхнему краю. Проверьте наличие креплений в колесных арках – снимите пластиковые заглушки или винты, фиксирующие края бампера.

Отсоедините пистоны крепления бампера вдоль верхней кромки под капотом, используя монтажную лопатку или плоскую отвертку. Осмотрите нижнюю часть бампера на наличие болтов или клипс – при необходимости приподнимите автомобиль домкратом для доступа.

Последовательность работ

Отключите разъёмы:
- Противотуманных фар (если установлены)
- Датчиков парковки
- Электропроводки номерного освещения

Ослабьте крепления:

Расположение	Тип крепежа
Крылья (арки)	Винты T20/T25
Нижняя защита	Болты 10мм
Решетка радиатора	Пластиковые клипсы

Снимите бампер:
- Потяните конструкцию на себя от крыльев
- Отведите элемент параллельно земле во избежание царапин
- Уложите на мягкую поверхность

Подготовка поверхности для крепления светодиодных модулей

Тщательная очистка зоны установки – критически важный этап. Используйте обезжириватель (изопропиловый спирт, уайт-спирит) и безворсовую салфетку для удаления грязи, дорожных реагентов, восковых покрытий или следов масла. Повторяйте обработку до полного исчезновения загрязнений на салфетке.

Обезжиренную поверхность необходимо высушить на воздухе 5-10 минут. Проверьте плоскость на отсутствие сколов, глубоких царапин и коррозии. При обнаружении дефектов зашкурьте проблемные участки мелкозернистой наждачной бумагой (P400-P600) и повторно обезжирьте.

Этапы подготовки

Маркировка точек крепления согласно схеме расположения ДХО.
Сверление отверстий (если требуется) сверлом на 0.5-1 мм меньше диаметра метизов.
Обработка кромок отверстий антикоррозийным грунтом.
Нанесение разметки для корректного позиционирования модулей:
- Используйте малярный скотч для временной фиксации.
- Проверьте симметричность относительно центра автомобиля.
- Убедитесь в отсутствии перекосов с помощью уровня.
Прогрев поверхности строительным феном (при температуре ниже +10°C) для улучшения адгезии 3М-ленты.

Важно: Не прикасайтесь к очищенным зонам пальцами – кожное сало снижает адгезию! При монтаже на пластиковые бамперы дополнительно обработайте поверхность праймером для пластика.

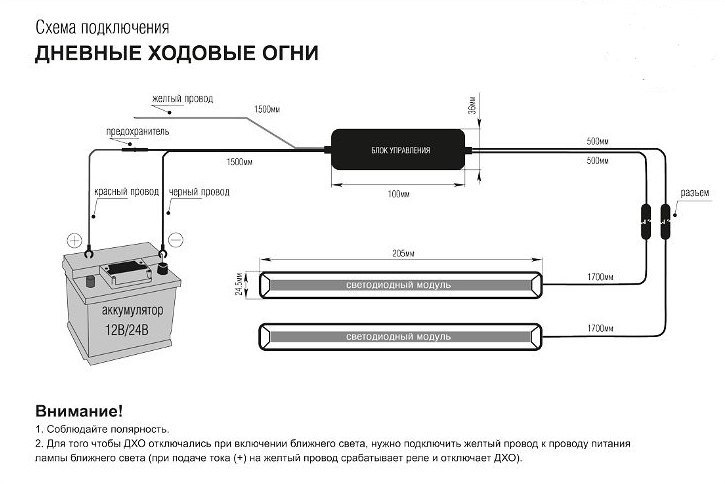

Выбор принципа подключения: через блок управления или напрямую

Подключение ДХО к бортовой сети автомобиля выполняется двумя основными методами: с использованием специального блока управления или прямым соединением с источником питания. Каждый вариант имеет свои технические особенности, преимущества и ограничения, влияющие на функциональность и безопасность системы.

Критически важно учитывать характеристики конкретной модели ДХО, требования производителя и параметры электрооборудования автомобиля. Ошибки при подключении могут привести к некорректной работе световых приборов, разрядке аккумулятора или повреждению электропроводки.

Сравнение методов подключения

Через блок управления (реле):

Автоматизация работы: интеллектуальное включение/выключение при запуске двигателя
Защита оборудования: стабилизация напряжения и контроль силы тока
Дополнительные функции: затемнение при включении фар, плавный пуск
Сложность монтажа: требуется подключение к ACC, массе и цепям габаритов

Прямое подключение:

Простота реализации: соединение напрямую с аккумулятором через предохранитель
Риски эксплуатации: необходимость ручного отключения, риск разряда АКБ
Ограниченный функционал: отсутствие автоматизации и защитных систем
Экономия средств: не требует покупки дополнительных модулей

Критерий	Через блок управления	Прямое подключение
Безопасность	Высокая (защита от КЗ, перегрузок)	Низкая (риск перегрева проводки)
Удобство	Полная автоматизация	Требует ручного контроля
Стоимость	Дороже (цена блока 500-2000₽)	Минимальная (только провода/предохранитель)
Юридическое соответствие	Соответствие ПДД (автоотключение с фарами)	Нарушение ПДД (не гаснут с фарами)

Для современных LED-ДХО настоятельно рекомендуется применение управляющего блока: это обеспечивает корректную работу согласно ГОСТ Р 41.48-2004 и предотвращает конфликты с CAN-шиной. Прямое подключение допустимо лишь для простых моделей с собственными драйверами при условии установки отдельного выключателя в салоне.

Инструкция по подключению ДХО к замку зажигания

Подключение дневных ходовых огней к замку зажигания обеспечивает их автоматическую активацию при запуске двигателя. Этот метод гарантирует соответствие ПДД и исключает риск разряда АКБ.

Для работы потребуется мультиметр, изолента, клеммные соединители, нож, провод сечением 1.5 мм² и реле (опционально для мощных ДХО). Обязательно отключите минусовую клемму аккумулятора перед началом работ.

Пошаговая процедура подключения

Определите контакт зажигания
С помощью мультиметра найдите провод в колодке замка зажигания, где появляется +12V при повороте ключа в положение «ON» (ACC/IGN1).
Подготовьте проводку ДХО

Зачистите 10-15 мм изоляции на:
- Положительном проводе ДХО (обычно красный/желтый)
- Найденном проводе зажигания

Соедините цепи

Скрепите провода методом:

Способ	Инструкция
Пайка	Скрутить, пропаять, изолировать термоусадкой
Клеммы	Использовать быстрозажимные коннекторы WAGO

Подключите массу

Закрепите черный провод ДХО на кузове авто через:
- Болт с очищенной от краски поверхностью
- Штатное место массы
Проверьте работу
Подключите АКБ, поверните ключ зажигания. ДХО должны включиться при запуске двигателя и погаснуть после выключения зажигания.

Важно: Для нагрузки свыше 10А используйте 4-контактное реле. Подавайте +12V на контакт 86 от замка зажигания, на контакт 85 – массу. К контакту 30 подключите постоянный +12V с АКБ, к 87 – плюс ДХО.

Схема соединения ДХО с габаритными огнями

Для корректной работы дневных ходовых огней (ДХО) совместно с габаритными огнями требуется организовать схему автоматического снижения яркости ДХО при активации габаритов. Это обеспечивает соответствие ПДД: при включении габаритного или основного света ДХО должны приглушаться или отключаться.

Перед подключением обесточьте бортовую сеть, отсоединив минусовую клемму аккумулятора. Убедитесь в совместимости напряжения ДХО с автомобилем (12V). Используйте реле для управления питанием и диоды для предотвращения обратных токов в цепи.

Пошаговая схема подключения

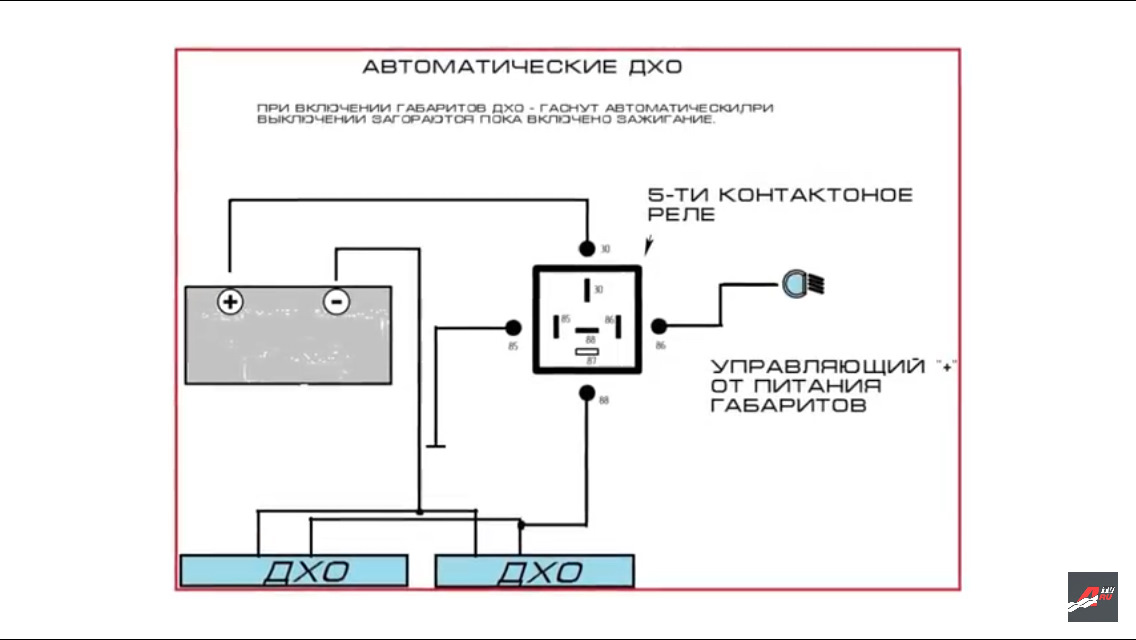

Типовая схема с 5-контактным реле (30, 85, 86, 87, 87а):

Питание ДХО: Плюс ДХО → контакт реле 87a (нормально замкнутый).
Управление габаритами: Плюс габаритного света → диод (анод) → катод диода → контакт реле 86.
Зажигание: Плюс при включенном зажигании → контакт реле 85.
Минус: Контакты 85 и 86 объединить → массу авто.
Режим снижения яркости: Контакт реле 87 → резистор (для ДХО без встроенного режима) → плюс ДХО.

Компонент	Назначение
Диод	Блокирует обратный ток от реле к габаритам
Резистор	Снижает напряжение на ДХО при активации габаритов
Реле 5-pin	Переключает ДХО между полным и пониженным питанием

Принцип работы: При включении зажигания реле активируется, подавая полное напряжение на ДХО через контакт 87а. При включении габаритов ток через диод размыкает реле, переводя питание ДХО на контакт 87 с резистором – яркость снижается. Для ДХО со встроенной функцией диммирования резистор не требуется: сигнал с габаритов подаётся напрямую на управляющий провод ДХО.

Варианты подключения через реле контроля напряжения

Реле контроля напряжения (РКН) защищает ДХО от скачков напряжения в бортовой сети автомобиля, продлевая срок службы светодиодов. Принцип работы основан на автоматическом отключении питания при выходе напряжения за установленные пределы (обычно 11-15 В).

Для подключения потребуется: РКН с номиналом 12V (например, РС-44 или аналог), провода сечением 1,5-2,5 мм², термоусадка, колодки-разъемы, инструмент для зачистки проводов. Перед началом работ обязательно отсоедините минусовую клемму АКБ.

Схемы подключения

Вариант 1: Прямое управление от РКН

Контакт 86 реле подключите к +12V после замка зажигания
Контакт 85 – к кузову (масса)
Силовой контакт 30 – к плюсу АКБ через предохранитель
Контакт 87 – к плюсовому проводу ДХО
Минус ДХО присоедините к кузову

Особенность: ДХО включаются только при работающем двигателе (когда напряжение в сети стабильно).

Вариант 2: Комбинированная схема с габаритами

Повторите шаги 1-4 из первого варианта
Добавьте диод между контактом 87 РКН и плюсом ДХО
Подключите параллельно ДХО цепь габаритных огней через второй диод

Плюсы схемы	Минусы
ДХО тускнеют до уровня габаритов при включении фар	Требует установки двух диодов
Соответствие ПДД (отключение при стоянке)	Усложнение монтажа

Критические нюансы:

Сечение проводов должно соответствовать мощности ДХО (минимум 1,5 мм²)
Обязательно установите предохранитель как можно ближе к АКБ
Проверьте уставки РКН: нижний порог 11.5-12V, верхний 14.8-15V
Изолируйте все соединения термоусадкой

Подключение ДХО к датчику света для автоматической работы

Автоматизация работы дневных ходовых огней через датчик света (фотореле) избавляет водителя от необходимости их ручного включения/выключения, обеспечивая соответствие требованиям ПДД. Принцип основан на управлении питанием ДХО в зависимости от уровня окружающей освещенности.

Датчик света, установленный на лобовом стекле или приборной панели, регистрирует снижение освещенности (сумерки, туннель, ненастная погода) и подает сигнал на управляющее реле. Это реле, в свою очередь, разрывает цепь питания ДХО, предотвращая их работу в темное время суток, когда должны использоваться габариты или ближний свет.

Необходимые компоненты и подготовка

Комплект ДХО: Выбранные дневные ходовые огни с хорошими характеристиками и надежным креплением.
Датчик света (фотореле) для авто: Специализированный датчик, адаптированный к условиям работы в автомобиле (диапазон напряжений, температур).
Автомобильное реле: 4-х или 5-ти контактное реле на 12В (например, стандартное 30/40А).
Предохранители: Два предохранителя номиналом, соответствующим потреблению ДХО (обычно 5-15А) – один для основной цепи питания ДХО, один для цепи управления реле от датчика.
Провода: Автомобильные провода разного сечения: толстые (1.5-2.5 мм²) для силовой цепи ДХО, тонкие (0.5-0.75 мм²) для цепи управления реле и датчика.
Клеммы, изолента, термоусадка: Для надежного соединения и изоляции проводов.
Инструмент: Кусачки, обжимные клещи, мультиметр, возможно, дрель и коронка для установки ДХО.

Схема подключения и последовательность работ

Установите ДХО: Надежно закрепите ДХО в штатных местах или подготовленных отверстиях на переднем бампере согласно инструкции производителя. Убедитесь в отсутствии помех для охлаждения и элементов подвески.
Закрепите Датчик Света: Расположите датчик на лобовом стекле в зоне, не закрываемой дворниками (обычно в верхней части, под зеркалом заднего вида или за ним), или на приборной панели, обеспечив его "обзор" через лобовое стекло. Надежно зафиксируйте (часто идет на двухстороннем скотче).
Подготовьте Реле: Определите назначение контактов реле (обычно маркированы: 30, 85, 86, 87, 87a). Нам понадобятся: 30 (постоянный "+"), 85 ("–" катушки), 86 ("+" катушки), 87 (нагрузка).
Подайте Питание на Реле:
- Контакт 30 реле подключите через предохранитель (F1, номинал по ДХО) к плюсовой клемме аккумулятора или к точке постоянного "+" в монтажном блоке.
- Контакт 85 реле подключите к надежному "массе" (кузову) автомобиля.
Подключите Управление Реле (от Датчика):
- Контакт 86 реле подключите к выходному сигнальному проводу датчика света (обычно при снижении освещенности на этом проводе появляется "+12V").
- В разрыв этого провода ДО реле установите предохранитель (F2, малого номинала, 2-5А).
- "Минус" датчика света подключите к "массе" автомобиля.
- "Плюс" питания датчика света подключите к цепи зажигания (IGN), чтобы датчик работал только при включенном зажигании. Иногда подключают к постоянному "+", но это может привести к разряду АКБ.
Подключите ДХО:
- Контакт 87 реле подключите к плюсовому проводу ДХО.
- Минусовые провода ДХО подключите к надежной "массе" кузова автомобиля.
Проверка и Изоляция: Включите зажигание. Проверьте работу: при хорошем освещении ДХО должны гореть; накройте датчик света рукой/тканью – ДХО должны погаснуть. Надежно заизолируйте все соединения, уложите провода в гофру или короб, закрепите стяжками вдали от движущихся частей и источников тепла.

Элемент цепи	Подключение	Предохранитель	Примечание
Контакт 30 реле	Постоянный "+" (АКБ или м/блок)	F1 (номинал по ДХО)	Силовое питание ДХО
Контакт 85 реле	"Масса" (кузов)	-	Минус катушки реле
Контакт 86 реле	Сигнальный выход датчика света	F2 (2-5А)	Плюс катушки реле
Датчик света "+"	Зажигание (IGN)	-	Питание датчика
Датчик света "-"	"Масса" (кузов)	-	Минус датчика
Контакт 87 реле	"+" ДХО	-	Выход на нагрузку
"-" ДХО	"Масса" (кузов)	-	Минус ДХО

Критически важные предупреждения: Всегда используйте предохранители, установленные как можно ближе к источнику питания! Надежно изолируйте соединения. Перед любыми работами отключайте минусовую клемму АКБ. Тщательно проверяйте схему перед подачей питания. Убедитесь в правильной полярности подключения ДХО и датчика. Не подключайте питание датчика к постоянному "+" без диодной развязки или дополнительного реле, управляемого зажиганием, во избежание разряда АКБ.

Дополнительно: Убедитесь, что ваша схема автоматического отключения ДХО при включении габаритов/ближнего света соответствует требованиям ПДД вашей страны. Некоторые современные ДХО или датчики имеют встроенную функцию затемнения при включении поворотников.

Фиксация световых блоков на бампере с помощью кронштейнов

Кронштейны обеспечивают жесткое крепление ДХО к бамперу, предотвращая смещение при вибрациях. Большинство комплектов включает универсальные регулируемые кронштейны, которые необходимо адаптировать под геометрию конкретного бампера. Предварительно разметьте точки установки, соблюдая требования ПДД: высота от земли 25-150 см, расстояние от края ТС – минимум 60 см.

Очистите и обезжирьте зону монтажа спиртовым раствором. Для металлических кронштейнов со сверлением используйте уплотнительные прокладки, чтобы исключить коррозию. При креплении на двухсторонний 3М-скотч прогрейте поверхность бампера феном (+40°C) для максимального сцепления.

Порядок монтажа

Подготовка кронштейнов:
- Согните монтажные пластины по шаблону (если предусмотрено конструкцией)
- Нанесите герметик на места контакта с бампером для защиты от влаги
Фиксация на бампере:
- Прикрутите кронштейны саморезами с пресс-шайбой (Ø4-5 мм) через подготовленные отверстия
- Для клеевого монтажа: снимите защитную пленку, прижмите на 30 секунд с усилием 5-7 кг
Установка ДХО:
- Вставьте световые блоки в пазы кронштейнов
- Затяните крепежные винты через технологические отверстия (момент затяжки 1-1.5 Н·м)

Правила герметизации соединений термоусадкой

Герметизация соединений с помощью термоусадки – ключевой этап при установке ДХО, защищающий контакты от влаги, окисления и короткого замыкания. Отсутствие надежной изоляции приводит к коррозии проводов и выходу оборудования из строя.

Используйте термоусадочные трубки с клеевым слоем (маркировка "adhesive" или "с клеем"), которые при нагреве плотно обжимают провод и создают водонепроницаемый барьер. Диаметр трубки должен на 20–30% превышать толщину соединения до усадки.

Пошаговый алгоритм работ

Отрежьте трубку с запасом 15–20 мм с каждой стороны соединения.
Наденьте трубку на провод до спайки/скрутки контактов.
После монтажа электрического соединения сдвиньте трубку, чтобы она полностью закрыла оголенные участки.
Равномерно прогрейте трубку строительным феном или зажигалкой (без открытого пламени), начиная от центра к краям. Движения – круговые.
Контролируйте процесс: после усадки поверхность должна стать гладкой, а на торцах выступить герметизирующий клей.

Критические ошибки:

Перегрев (появляются вздутия или прожоги)
Неполная усадка (остаются воздушные полости)
Использование трубок без клеевого слоя для уличного монтажа

Материал соединения	Рекомендуемая температура нагрева
ПВХ-термотрубка	90–120°C
Полиолефиновая термотрубка	135–180°C

Для ответственных узлов (прямой контакт с водой) применяйте двухслойную изоляцию: сначала термотрубку с клеем, поверх – обычную. После остывания проверьте герметичность соединения на растяжение.

Прокладка проводов в гофре через моторный отсек

Определите трассу прокладки от места установки ДХО до точки ввода проводов в салон. Выбирайте путь вдали от подвижных деталей, острых кромок и источников высокого тепла. Оптимальные варианты – вдоль штатных жгутов или за креплениями элементов кузова.

Отмерьте необходимую длину проводов с запасом 15-20% для компенсации изгибов и креплений. Обязательно используйте многожильный медный провод в двойной изоляции с сечением, соответствующим мощности ДХО (рекомендуется минимум 1.5 мм²).

Ключевые этапы работ

Подготовка гофры:

Отрежьте гофротрубку нужной длины, превышающей длину провода на 10-15 см.
Проденьте провода через гофру с помощью протяжки (например, жесткой проволоки).
Наденьте термоусадочные трубки на концы проводов перед протяжкой через гофру.

Фиксация трассы:

Закрепите гофру пластиковыми хомутами через каждые 20-30 см.
Используйте штатные отверстия в кузове или кронштейны для фиксации, избегая натяжения.
При прокладке рядом с радиатором или выпускным коллектором применяйте термостойкую гофру или дополнительную теплоизоляцию.

Защита в точках ввода:

Место ввода	Метод защиты
Резиновая заглушка (штатный канал)	Аккуратно прорежьте крестообразное отверстие, пропустите гофру, обработайте силиконовым герметиком
Технологическое отверстие	Установите резиновую втулку под диаметр гофры, промажьте соединение

После протяжки проверьте отсутствие перегибов гофры и надежность креплений. Убедитесь, что провода не контактируют с вибрирующими или нагревающимися элементами. Термоусадочные трубки на концах прогрейте строительным феном для герметизации.

Коммутация проводов через технологические отверстия салона

Провода от дневных ходовых огней необходимо завести в салон автомобиля для подключения к реле и блоку предохранителей. Используйте заводские технологические отверстия в моторном щите (обычно закрытые резиновыми заглушками), которые ведут в пространство за приборной панелью или под бардачком. Аккуратно проткните заглушку ножом или шилом, протяните провода через уплотнитель, сохраняя его герметичность.

После протяжки тщательно обработайте место ввода герметиком (например, силиконовым). В салоне снимите защитные кожухи под торпедой или боковые накладки порогов, чтобы получить доступ к проводке. Проложите кабель вдоль штатных жгутов, фиксируя пластиковыми стяжками каждые 15-20 см. Избегайте острых кромок и подвижных элементов (рулевая колонка, педальный узел).

Ключевые этапы монтажа

Поиск отверстий: Осмотрите перегородку моторного отсека со стороны водителя и пассажира – ищите резиновые заглушки диаметром 2-3 см.
Защита провода: Наденьте гофру или тканевую изоленту на участках с риском перетирания.
Маршрутизация:
1. От технологического отверстия – к блоку предохранителей
2. Вдоль левого порога (для питания от АКБ)
3. За центральной консолью (для подключения к зажиганию)

Ошибка	Последствие	Решение
Провод без защиты	Замыкание о кузов	Использовать термоусадку на клеммах
Натяжение кабеля	Обрыв жил	Оставлять запас 5-7 см
Игнорирование герметизации	Коррозия, попадание воды	Обработать отверстие после протяжки

Перед подключением к источникам питания обязательно отсоедините минусовую клемму АКБ. Проверьте трассу на отсутствие перегибов и защемлений после сборки обшивки. Финишный этап – тестирование функциональности ДХО при включенном зажигании и проверка отсутствия паразитных токов при заглушенном двигателе.

Подсоединение контактов к блоку предохранителей

Определите подходящий предохранитель в блоке для подключения ДХО, используя схему автомобиля или мультиметр. Идеально выбирать цепи, активирующиеся при включении зажигания (например, прикуриватель, магнитола) – это гарантирует автоматическое отключение ДХО при остановке двигателя.

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Аккуратно извлеките выбранный предохранитель из гнезда с помощью специальных щипцов, идущих в комплекте с блоком, или пинцета.

Монтаж проводки

Подготовьте провод питания ДХО: зачистите изоляцию на 8-10 мм, сформируйте U-образную петлю.
Вставьте ножку предохранителя в петлю провода, плотно обожмите её плоскогубцами.
Установите сборку (предохранитель с подсоединённым проводом) обратно в штатное гнездо блока.
Провод массы (обычно чёрный) зафиксируйте на кузовной детали болтом или винтом, предварительно зачистив место контакта от краски до металла.

Компонент	Цвет провода	Точка подключения
Плюс питания	Красный	Ножка предохранителя
Минус (масса)	Чёрный	Кузов автомобиля
Управление	Синий/Белый	Реле (при использовании)

Обязательно установите дополнительный предохранитель (1-3 А) в разрыв провода питания вблизи блока – это защитит цепь ДХО от перегрузок. Проверьте надёжность всех соединений: провод не должен пережиматься элементами кузова или болтаться в подкапотном пространстве.

После подключения временно включите зажигание, не запуская двигатель, и убедитесь в работе ДХО. Если фонари не активируются, проверьте правильность контакта в гнезде предохранителя и качество соединения с массой.

Изоляция всех электрических соединений клипсами

После соединения проводов ДХО с бортовой сетью автомобиля критически важно обеспечить герметичность и защиту от короткого замыкания. Открытые скрутки или временная изолента под капотом быстро разрушаются от влаги, вибрации и перепадов температур, что приводит к окислению контактов и нестабильной работе света.

Используйте термоусадочные трубки с клеевым слоем как основной метод изоляции: наденьте их на каждый соединённый провод перед пайкой/обжимом, прогрейте феном до полной усадки и герметизации. Для ответвлений применяйте закрытые клеммники с силиконовыми заглушками, исключающие попадание воды.

Порядок изоляции клипсами

Обожмите оголённые концы проводов гильзами или НШВИ-наконечниками.
Наденьте термоусадочную трубку длиной на 20% больше соединения.
Прогрейте равномерно строительным феном (не зажигалкой!) до активации клеевого слоя.
Закрепите жгуты пластиковыми хомутами через каждые 15 см.

Материал	Преимущества	Ошибки монтажа
Термоусадка с клеем	Водонепроницаемость	Неполная усадка краёв
Силиконовые колпачки	Защита клеммников	Неплотная посадка
Кабельные гофры	Защита от перетирания	Отсутствие крепежа

Проверьте качество изоляции после первой мойки или сильного дождя: конденсат внутри трубок или потемнение проводов сигнализируют о нарушении герметичности. Дополнительно обработайте стыки автомобильным силиконовым герметиком при эксплуатации в условиях высокой влажности.

Фиксация проводки хомутами вдоль штатных жгутов

После подключения проводов ДХО к блоку предохранителей и реле, аккуратно проложите кабели вдоль заводской электропроводки автомобиля. Используйте пластиковые хомуты-стяжки для крепления новой проводки к существующим жгутам через каждые 15-20 см.

Избегайте натяжения проводов – оставляйте небольшой провис (около 1 см между точками фиксации) для компенсации вибрации. Обрезайте излишки хомутов бокорезами, оставляя 2-3 мм кончика, чтобы не повредить соседние элементы.

Ключевые правила монтажа

Защита от перетирания: В местах контакта с металлическими кромками используйте гофру или изоленту
Трассировка: Прокладывайте провода ниже подвижных элементов (рулевая рейка, тяги)
Теплоизоляция: Держите проводку на расстоянии минимум 10 см от выпускного коллектора

Тип хомута	Диаметр	Применение
Нейлоновый 2.5 мм	4-8 мм	Фиксация одиночных проводов
Нейлоновый 4.8 мм	10-25 мм	Крепление жгутов к кузову

Проверьте отсутствие пересечений с тросами ручного тормоза и педальным узлом. Для крепления к металлическим поверхностям применяйте хомуты с монтажными площадками на клейкой основе.

Проверка работоспособности ДХО при заведенном двигателе

После подключения питания к ДХО и бортовой сети автомобиля, запустите двигатель для проверки корректности работы фар. Убедитесь, что напряжение в системе стабилизировалось до стандартных 13.5–14.5 В, характерных для генераторного режима.

Визуально оцените свечение светодиодов: оно должно быть равномерным без мерцания. Проверьте синхронность включения обеих фар и отсутствие задержек при подаче питания. Особое внимание уделите местам соединения проводов – там не должно наблюдаться искрения или нагрева контактов.

Ключевые этапы диагностики

Тест на автоматическое отключение: активируйте ближний свет фар – исправные ДХО должны мгновенно погаснуть.
Проверка реакции на ручной тормоз: при поднятии ручника фары должны отключаться (если подключены через соответствующий контакт).
Контроль температурного режима: через 5–7 минут работы осторожно коснитесь корпуса ДХО – допустимо легкое тепло, но не перегрев.

Параметр	Норма	Отклонение
Яркость свечения	Стабильная, без пульсаций	Мерцание, тусклый свет
Потребляемый ток	Соответствует паспортным данным	Скачки или превышение значений
Реакция на нагрузки	Без изменений при включении фар/печки	Затухание при повышении нагрузки

При обнаружении неполадок немедленно заглушите двигатель и проверьте: правильность полярности подключения, целостность предохранителей, качество "массы". Важно: длительная работа неисправных ДХО может привести к перегоранию светодиодных модулей или повреждению электропроводки.

Тестирование отключения ходовых огней при включении фар

После подключения дневных ходовых огней (ДХО) критически важно проверить работу функции автоматического отключения при активации штатного головного света. Это предотвращает перегрузку цепи и соответствует требованиям ПДД.

Для тестирования потребуется помощник или возможность визуально контролировать работу огней при манипуляциях с переключателем освещения. Все проверки выполняются при заглушенном двигателе, но включенном зажигании.

Порядок проверки корректности работы

Исходное состояние: Включите зажигание, не запуская двигатель. ДХО должны быть активны, фары – выключены.
Активация габаритов: Поверните переключатель освещения в положение "габаритные огни". ДХО должны снизить яркость (если это предусмотрено схемой) или остаться включенными.
Включение ближнего света: Переведите переключатель в положение "ближний свет фар". ДХО должны полностью погаснуть в течение 1-2 секунд.
Проверка дальнего света: Активируйте дальний свет. ДХО должны оставаться выключенными.
Возврат в исходный режим: Выключите фары. ДХО должны автоматически загореться снова.

Возможные неисправности и решения

Проблема	Причина	Решение
ДХО не гаснут при включении фар	Ошибка подключения реле, неисправность датчика	Проверить схему коммутации, тестером прозвонить цепь управления реле
ДХО мигают при переключении	Плохой контакт, слабое реле	Затянуть клеммы, заменить реле на более мощное
ДХО гаснут только при дальнем свете	Неправильное подключение к цепи ближнего света	Перенести управляющий провод на правильную цепь фар

Обязательно проверьте реакцию ДХО на включение противотуманных фар – они не должны влиять на работу дневных огней. Если система ведет себя некорректно, отключите питание и перепроверьте все соединения согласно схеме установки.

Калибровка угла наклона светового пучка ДХО

Корректная настройка угла наклона светового пучка дневных ходовых огней критически важна для предотвращения ослепления водителей встречного транспорта и обеспечения максимальной видимости вашего автомобиля. Неправильно отрегулированные ДХО могут привести к штрафам и создать аварийные ситуации на дороге.

Для выполнения калибровки потребуется: ровная площадка, вертикальная стена (или щит), рулетка, мелок или клейкая лента для разметки, а также регулировочные винты на корпусе фар. Убедитесь, что шины автомобиля накачаны согласно норме, а в салоне отсутствует лишний груз.

Пошаговая процедура регулировки

Подготовка площадки: Установите автомобиль перпендикулярно стене на расстоянии 5 метров на ровном покрытии.
Разметка контрольных точек:
- Отметьте на стене центр каждой фары ДХО (проецируя их с помощью отвеса)
- Проведите горизонтальную линию через центры меток
- Отмерьте вниз от этой линии 10 см – это будет опорная линия пучка
Корректировка угла:
- Включите ДХО при выключенном ближнем свете
- Ослабьте крепёжные винты корпуса фар
- Добейтесь совпадения верхней границы светового пятна с опорной линией
- Проверьте симметричность световых пятен относительно центральных меток

Важные нюансы: Для автомобилей с системой автоматического выравнивания фар предварительно активируйте сервисный режим через диагностический разъём. При замене штатных ДХО на светодиодные модули убедитесь, что их конструкция предусматривает регулировку угла наклона – некоторые универсальные модели фиксируются статически.

Инструкция по юстировке светового потока ДХО

Правильная юстировка гарантирует оптимальное освещение дороги без ослепления встречных водителей. Невыполнение этого этапа снижает безопасность и может привести к штрафам.

Подготовьте ровную вертикальную поверхность (стена, гаражные ворота) на расстоянии 5 метров от автомобиля. Автомобиль должен стоять на горизонтальной площадке с полной загрузкой (водитель + стандартный груз), давлением в шинах по норме.

Этапы регулировки

Разметка на стене:

Отметьте центр автомобиля (вертикальная линия "0")
Отметьте центры фар ДХО (вертикали "Л" и "П")
Проведите горизонтальную линию "H" на высоте центров ДХО от земли
Проведите вторую горизонталь "H-1" на 5-10 см ниже линии "H"

Регулировка:

Включите ДХО при выключенном ближнем свете
Закройте одну фару картоном
Корректируйте световой пучок регулировочными винтами:

Элемент регулировки Направление смещения

Верхний винт Вверх/вниз

Боковой винт Влево/вправо
Добивайтесь совпадения верхней границы светового пятна с линией "H-1"
Вертикальная ось пучка должна проходить через метки "Л" и "П"

Повторите процедуру для второй фары. Проверьте симметричность световых пятен и отсутствие засветки выше линии "H-1". При движении в темное время убедитесь, что ДХО не слепят встречный транспорт.

Устранение возможных помех для радиооборудования

При установке ДХО важно минимизировать электромагнитные помехи, способные ухудшить работу радио, GPS или мобильных устройств. Некачественное подключение или отсутствие фильтрации может вызвать фоновый шум, искажение сигнала или полную потерю связи.

Основные источники помех – импульсные преобразователи питания и коммутационные процессы в реле. Для защиты радиооборудования применяйте комплекс мер, перечисленных ниже.

Методы подавления помех

Эффективные способы нейтрализации электромагнитных наводок:

Ферритовые кольца – установите на провода питания ДХО вблизи блока управления. Они подавляют высокочастотные помехи.
Конденсаторный фильтр (0,1–1 мкФ) – подключите параллельно цепи питания ДХО между "+" и массой автомобиля.
Экранированные провода – используйте для подключения к блоку управления ДХО, особенно при протяжке кабелей рядом с антенными кабелями.
Отдельное реле – запитывайте ДХО через реле, обмотку которого подключайте к цепи зажигания, а силовые контакты – напрямую к АКБ через предохранитель.

Важные рекомендации:

Избегайте прокладки проводов вблизи штатных антенных трасс или аудиосистемы.
При появлении помех проверьте качество всех соединений – плохой контакт усиливает наводки.
Для цифровых ДХО с ШИМ-регулировкой применяйте двойную фильтрацию: феррит + конденсатор.

Сравнительная таблица методов:

Метод	Эффективность	Сложность установки
Ферритовые кольца	Средняя (до 30-100 МГц)	Низкая
Конденсатор 1 мкФ	Высокая (низкие частоты)	Средняя
Экранирование проводов	Очень высокая	Высокая

При работе с мультимедийными системами премиум-класса добавьте LC-фильтр в цепь питания. Если помехи сохраняются – проверьте целостность экрана антенных кабелей и замените некачественные блоки ДХО.

Сборка переднего бампера после завершения монтажа

Убедитесь, что все провода ДХО надежно зафиксированы пластиковыми стяжками и не контактируют с подвижными элементами подвески или острыми кромками. Проверьте правильность размещения блоков управления (если они предусмотрены) в полости бампера – они не должны болтаться или мешать установке.

Аккуратно поднимите бампер и подведите его к месту крепления, контролируя положение проводов ДХО. Совместите все технологические отверстия бампера с посадочными штырями кузова и крепежными скобами. Действуйте осторожно, чтобы не повредить разъемы ДХО и фиксаторы бампера.

Последовательность установки

Совместите верхние крепления бампера с пазами на крыльях и радиаторной решетке
Заведите боковые крепежные язычки в приемные скобы кузова до характерного щелчка
Установите и затяните болты/саморезы в нижней части бампера (при наличии)
Верните на место пластиковые клипсы или винты в колесных арках
Проверьте равномерность зазоров по всему периметру бампера

Критически важно: Не прилагайте чрезмерных усилий при совмещении деталей. Если бампер "не садится", убедитесь в отсутствии помех:

Пережатый жгут проводов ДХО
Неправильно уложенный демпфер или уплотнитель
Смещение кронштейнов парктроников (если они установлены)

Подключите разъемы противотуманных фар (если они демонтировались) и установите на штатные места декоративные заглушки или решетки. Запустите двигатель для проверки работы ДХО в штатном режиме – огни должны загораться автоматически.

Диагностика возможных ошибок при подключении

После монтажа ДХО возможны неполадки, требующие проверки электрической цепи и качества соединений. Распространённые симптомы включают полное отсутствие работы, мерцание, включение только одной секции или несвоевременную активацию (например, совместно с габаритами вместо зажигания).

Первый этап – визуальный осмотр проводки на предмет перетёртой изоляции, окисленных контактов, неплотно зафиксированных клемм или механических повреждений самих светодиодных модулей. Обязательно проверьте соответствие напряжения на выходе блока управления/реле номиналу ДХО (часто 12V).

Типовые проблемы и методы их решения

Симптом	Возможная причина	Действия
ДХО не включаются	Обрыв питания («+» или «масса») Сгоревший предохранитель Неисправность блока управления/реле	Прозвоните цепь мультиметром от АКБ до ДХО. Проверьте предохранители в монтажном блоке авто и дополнительно установленные. Замените или проверьте реле/контроллер на другом источнике 12V.
Мерцание или тусклое свечение	Слабое соединение («масса» или «+») Недостаточное напряжение Перегрев/дефект светодиодов	Зачистите и обожмите клеммы массы (кузов) и плюсового провода. Измерьте напряжение на клеммах ДХО при работе (должно быть ≥11.5V). Проверьте работу модуля при прямом подключении к АКБ.
ДХО не гаснут при запуске двигателя/включении фар	Ошибка подключения к источнику сигнала (CAN-шина, генератор, фары) Неверная настройка блока управления (если есть)	Перепроверьте схему подключения сигнального провода (ACC, генератор, габариты). Используйте мультиметр для контроля сигнала на управляющем проводе. Откорректируйте режим работы контроллера согласно инструкции.

Важно: При диагностике всегда отключайте клемму «минус» АКБ. Используйте термоусадку для изоляции соединений, а не изоленту. Если ДХО подключены через предохранитель напрямую к АКБ – убедитесь, что он номинальный (обычно 5-10A) и установлен как можно ближе к батарее.

Особенности настройки автоматического включения ДХО

Автоматическое включение дневных ходовых огней при запуске двигателя – ключевое требование безопасности и ПДД. Основная задача – интегрировать ДХО в электрическую систему автомобиля так, чтобы они активировались вместе с зажиганием или двигателем, без необходимости ручного управления водителем.

Достигается это путем подключения питающего провода ДХО к цепи, которая становится активной только в положении "Зажигание" (IGN/ACC) или "Старт" (START), а чаще – после успешного запуска двигателя. Это исключает работу ДХО при просто включенном зажигании без двигателя (например, при слушании музыки) и предотвращает разряд аккумулятора.

Основные способы реализации автоматического включения

Существует несколько распространенных технических подходов для организации автоматической работы ДХО:

Через реле, управляемое замком зажигания: Наиболее распространенный и надежный метод. Питание ДХО идет через силовые контакты реле, а его обмотка подключается к цепи, запитанной в положении IGN или START (часто это предохранитель магнитолы, прикуривателя или самого замка зажигания).
Через генератор (цепь "D+" или индикатор заряда): Питание ДХО подключается через реле, катушка которого управляется сигналом с генератора. Этот сигнал (обычно обозначаемый D+ или L) появляется только после запуска двигателя и начала выработки генератором напряжения. Способ гарантирует работу ДХО только при работающем двигателе.
Через отдельный датчик или модуль: Использование специализированных модулей автоматики ДХО или датчиков напряжения/тока. Модули могут анализировать напряжение в бортовой сети, обороты двигателя (через CAN-шину) или использовать собственный алгоритм для определения момента запуска двигателя и включения света.
Интеграция через CAN-шину (для продвинутых установок): Требует специальных программируемых интерфейсов (CAN-шилдов) и глубокого знания протоколов конкретного автомобиля. Позволяет реализовать самую точную логику работы, включая ДХО строго по штатным алгоритмам производителя.

Ключевые моменты при настройке:

Использование реле и предохранителей обязательно для защиты проводки и самих ДХО. Номиналы предохранителей должны соответствовать потребляемому току светодиодов.
Точка подключения управляющего сигнала для реле должна быть выбрана так, чтобы напряжение на ней появлялось строго при работающем двигателе или в положении зажигания (в зависимости от выбранной схемы). Проверка тестером – обязательна.
Необходимо обеспечить гальваническую развязку (используя реле) между цепью управления (зажигание/генератор) и силовой цепью ДХО для предотвращения помех и повреждения штатной электроники.
При подключении к генератору (D+) критически важно использовать диод для предотвращения обратного тока, который может повредить генератор.

Способ	Точка подключения (Управление реле)	Сложность	Надежность	Работа только при двигателе
Замок зажигания (IGN/ACC)	Предохранитель магнитолы, прикуривателя, замка зажигания	Низкая	Высокая	Нет (включение при зажигании)
Генератор (D+/L)	Клемма "D+" генератора или лампа заряда на панели	Средняя (требует диод)	Очень высокая	Да
CAN-шина	CAN-H / CAN-L шины через интерфейсный модуль	Высокая	Очень высокая	Да (точное соответствие логике авто)

Помните, что вмешательство в штатную электропроводку автомобиля может привести к срабатыванию гарантии или некорректной работе других систем. Всегда отключайте минусовую клемму аккумулятора перед началом работ и тщательно изолируйте соединения.

Тест-драйв и финальная проверка системы при дневном свете

Перед первым запуском двигателя убедитесь, что все соединения заизолированы, провода зафиксированы стяжками вдали от подвижных элементов подкапотного пространства, а блок управления надежно закреплен. Проверьте корректность работы штатного освещения (габариты, ближний свет, поворотники) для исключения конфликтов с новой цепью ДХО.

Включите зажигание при неработающем двигателе. Убедитесь, что ДХО активируются автоматически через 1-2 секунды с равномерной яркостью всех сегментов. Проверьте синхронизацию работы с поворотниками (если реализована функция затемнения) и плавное гашение ДХО при включении ближнего света или ручного тормоза (в зависимости от схемы подключения).

Алгоритм дорожного тестирования

Выполните короткую поездку (15-20 минут) с чередованием режимов:

Старт двигателя при включенных ДХО.
Включение ближнего света – ДХО должны снизить яркость или погаснуть.
Активация поворотников – соответствующая секция ДХО должна мигать или затемняться.
Подача звукового сигнала – убедитесь в отсутствии помех в аудиосистеме.

Фиксация параметров:

Вид проверки	Норма	Примечание
Стабильность свечения	Без мерцания	На неровной дороге
Температура блока управления	Теплый, но не горячий	После 10 мин. работы
Реакция на затемнение	< 1 сек.	При переключении света

После поездки визуально осмотрите места подключений: нагретые клеммы, оплавленная изоляция или запах гари требуют немедленного отключения системы. Убедитесь, что ДХО не слепят встречных водителей – при необходимости отрегулируйте угол наклона модулей. Сверьте работу автоматических сценариев (затухание при стоянке, реакция на поворотники) с заявленными в инструкции к комплекту.

Список источников

При подготовке материалов по самостоятельному подключению дневных ходовых огней использовались следующие категории информационных ресурсов. Все источники доступны в открытом доступе для детального изучения.

Ниже представлен перечень материалов, содержащих технические спецификации, схемы подключения и практические рекомендации по установке ДХО. Данные ресурсы предоставляют актуальную информацию для различных моделей автомобилей.

Официальные руководства по эксплуатации автомобилей от производителей (разделы электрооборудования)
Инструкции по установке комплектов ДХО от брендов-производителей светотехники
Технические форумы автомобильных марок с разборами конкретных моделей
Публикации профильных автомобильных изданий по модернизации электросистем
Видеоинструкции сертифицированных автоэлектриков по подключению дополнительного оборудования
ГОСТ Р 41.48-2004 "Единообразные предписания относительно светосигнальных приборов"
Схемы бортовых сетей из сервисных мануалов по ремонту конкретных автомобилей

Элемент регулировки	Направление смещения
Верхний винт	Вверх/вниз
Боковой винт	Влево/вправо
