Подключение 5-контактного реле - схема контактов в автомобиле
Статья обновлена: 18.08.2025
Электромагнитное реле – ключевой компонент в бортовой сети автомобиля, обеспечивающий управление мощными потребителями тока малыми сигналами. 5-контактное реле относится к переключающему типу и широко используется в системах освещения, стартера, топливного насоса, вентилятора охлаждения и других цепях.
Понимание его устройства и правильного монтажа критически важно для диагностики неисправностей и самостоятельного ремонта. Эта статья подробно разберет назначение каждого контакта стандартного автомобильного реле и представит наглядную схему его подключения.
Правила подключения управляющей обмотки (85-86)
Управляющая цепь реле (контакты 85-86) отвечает за включение/выключение силовых контактов через электромагнитную катушку. Эта низкоточная цепь требует соблюдения полярности и защиты от скачков напряжения.
Напряжение катушки должно строго соответствовать характеристикам реле (обычно 12В или 24В). Превышение напряжения приводит к перегреву, а занижение – к ненадежному срабатыванию контактов.
Ключевые требования
Обязательные условия для корректной работы:
- Полярность: Для стандартных реле подключение произвольное. Для диодных/резисторных моделей – строго 85(+) к источнику, 86(-) к массе.
- Защита цепи: Последовательно устанавливайте предохранитель (номинал 1.5-2А) как можно ближе к источнику питания.
- Коммутация нагрузки: Управляющий ток подавайте через выключатель или контроллер между контактом 85 и плюсом АКБ.
Типичные ошибки при монтаже:
| Ошибка | Последствие |
|---|---|
| Отсутствие предохранителя | Перегорание обмотки при КЗ |
| Подача питания на 86 контакт в реле с диодом | Мгновенное повреждение катушки |
| Использование тонких проводов (<0.75 мм²) | Просадка напряжения и перегрев |
Эталонная схема подключения:
- Контакт 85 → Предохранитель → Выключатель → Плюс АКБ
- Контакт 86 → Надежный контакт с кузовом (масса)
Схема подачи питания через силовой контакт (30)
Контакт 30 является входом силовой цепи в 5-контактном реле. На него подается постоянное напряжение от аккумуляторной батареи через предохранитель. Этот контакт предназначен для коммутации высоких токов, которые не могут быть напрямую обработаны управляющими цепями автомобиля.
В исходном состоянии реле контакт 30 соединен с нормально замкнутым контактом 87a. При подаче напряжения на обмотку реле (контакты 85 и 86) происходит переключение: контакт 30 разрывает связь с 87a и замыкается с нормально разомкнутым контактом 87. Таким образом, питание поступает к потребителю только при активации реле.
Порядок подключения контакта 30
- Определите источник питания: положительная клемма аккумулятора или защищенный предохранителем силовой вывод в монтажном блоке
- Установите предохранитель соответствующего номинала максимально близко к источнику питания
- Подключите провод достаточного сечения (1.5-4.0 мм² в зависимости от нагрузки) между предохранителем и контактом 30 реле
- Проверьте надежность соединений и отсутствие коротких замыканий перед подачей напряжения
| Ток нагрузки (А) | Рекомендуемое сечение провода (мм²) |
|---|---|
| до 10 | 1.0-1.5 |
| 10-20 | 1.5-2.5 |
| 20-30 | 2.5-4.0 |
Критические требования: Обязательно используйте предохранитель с номиналом на 20-30% превышающим рабочий ток потребителя. При подключении мощных устройств (фары, обогрев) сечение провода должно соответствовать табличным значениям.
Важно: Контакт 30 всегда должен коммутировать только "плюсовой" провод. "Массу" потребителя подключают непосредственно к кузову автомобиля.
Варианты подключения нагрузки к контактам (87) и (87a)
В 5-контактном реле контакты 87 и 87a выполняют ключевую роль в коммутации нагрузки. Контакт 87 является нормально разомкнутым (NO), а 87a – нормально замкнутым (NC). Оба взаимодействуют с общим контактом 30, который переключается между ними при активации/деактивации катушки.
Выбор схемы подключения нагрузки к этим контактам определяет логику работы цепи. Рассмотрим основные варианты коммутации с учетом функциональных особенностей контактов 87 и 87a.
Способы подключения
- Одиночная нагрузка на контакте 87 (NO): Нагрузка подключается между контактами 30 и 87. Работает только при активированном реле. Пример: включение фар, топливного насоса.
- Одиночная нагрузка на контакте 87a (NC): Нагрузка соединяется с контактами 30 и 87a. Работает при выключенном реле, отключается при активации. Пример: цепи аварийной сигнализации.
- Две независимые нагрузки: Контакт 30 соединяется с источником питания. К 87 подключается устройство 1, к 87a – устройство 2. При активации реле:
- Устройство 1 (87) включается
- Устройство 2 (87a) отключается
- Режим переключения (Single Pole Double Throw): Нагрузка подключается только к контакту 30, а 87 и 87a соединяются с разными источниками/цепями. Реле выполняет функцию переключателя между двумя линиями.
Состояние контактов в зависимости от режима работы:
| Состояние реле | Контакт 30-87 | Контакт 30-87a |
|---|---|---|
| Катушка обесточена | Разомкнут | Замкнут |
| Катушка под напряжением | Замкнут | Разомкнут |
Интеграция реле в цепь управления фарами
Подключение 5-контактного реле для управления фарами снижает нагрузку на выключатель в салоне и предотвращает падение напряжения на проводах. Это достигается переносом силовой цепи питания ламп напрямую от аккумулятора через контакты реле, тогда как штатная кнопка подает лишь слаботочный сигнал на катушку управления.
Стандартная схема подразумевает использование реле с маркировкой контактов: 85 и 86 – управляющая катушка, 30 – общий силовой вход, 87 – нормально разомкнутый контакт (подача питания на фары), 87a – нормально замкнутый (обычно не задействуется в данной схеме). Для корректной работы обязательна установка предохранителя в разрыв силовой цепи между аккумулятором и контактом 30.
Пошаговое подключение
- Катушка управления: Контакт 85 соединяется с массой кузова, 86 – с выходом штатного выключателя фар.
- Силовая цепь: Контакт 30 подключается через предохранитель к плюсу АКБ. Контакт 87 – к плюсовым проводам фар.
- Обратная связь: Минусовые клеммы фар объединяются с кузовной массой отдельным проводом.
| Контакт реле | Назначение подключения |
|---|---|
| 85 | Масса кузова (GND) |
| 86 | Сигнал от выключателя фар (+12V при активации) |
| 30 | Питание от АКБ через предохранитель |
| 87 | Выход на +12V ламп фар |
| 87a | Не используется (оставляется свободным) |
Важно: Сечение проводов силовой линии (30 и 87) должно соответствовать потребляемому току фар (обычно 1.5-2.5 мм²). Управляющие провода (85-86) допускают сечение 0.5-0.75 мм². Обязательна проверка надежности контактов и изоляции соединений после монтажа.
Использование реле для вентилятора радиатора
Реле применяется для управления высоким током вентилятора радиатора, исключая нагрузку на датчик температуры и штатную электропроводку. Через контакты 30 и 87 реле коммутирует цепь питания вентилятора, а управляющая катушка (пины 85 и 86) подключается к блоку управления двигателем (ЭБУ) или термовыключателю.
При достижении критической температуры охлаждающей жидкости ЭБУ подаёт сигнал на катушку реле, замыкая силовые контакты. Это обеспечивает подачу 12В от аккумулятора напрямую к вентилятору через толстое сечение проводов, минимизируя падение напряжения и нагрев цепи.

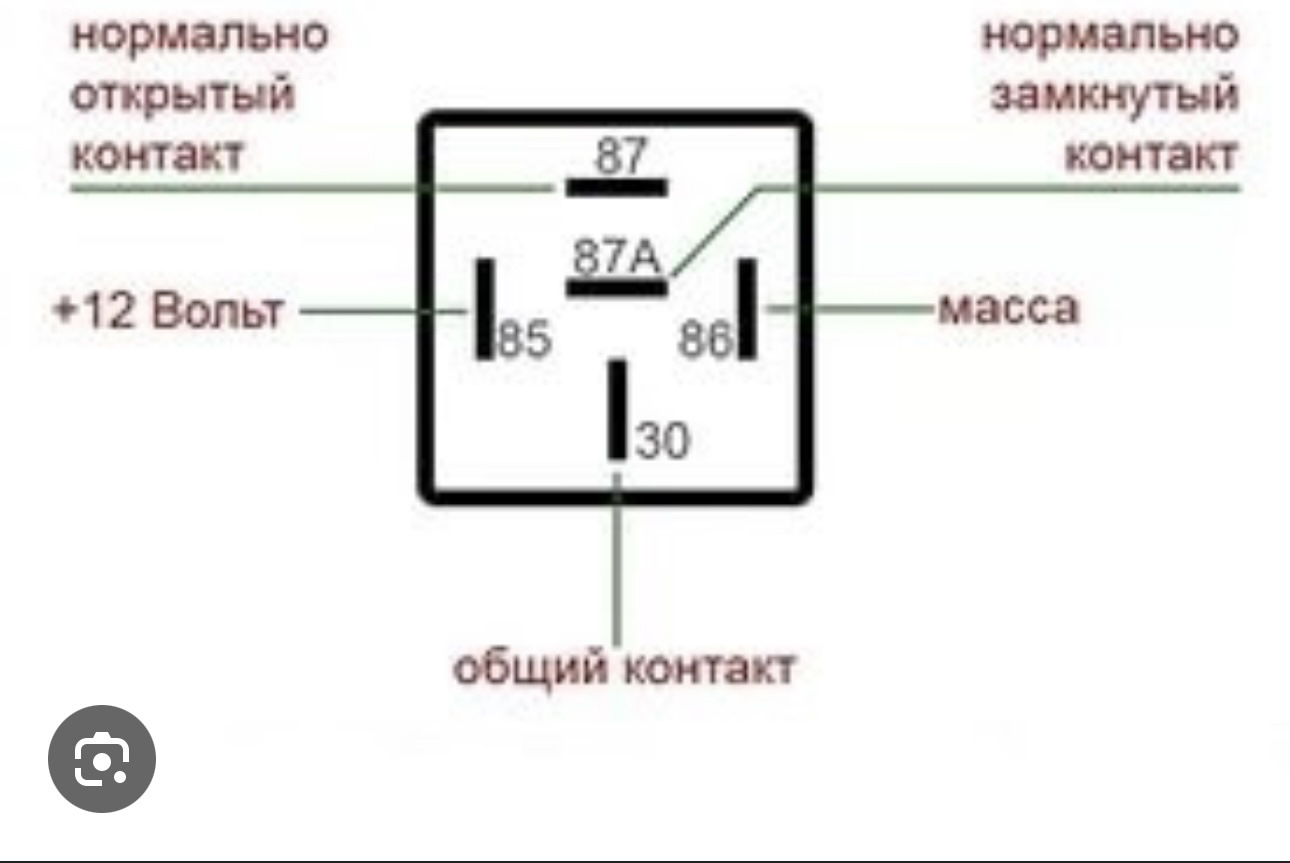

Схема подключения 5-контактного реле
Распиновка:
| Контакт | Назначение |
| 30 | Постоянный +12В от АКБ (через предохранитель) |
| 87 | Выход на плюсовой провод вентилятора |
| 85 | Земля (минус АКБ) |
| 86 | Управляющий сигнал от ЭБУ/термореле |
| 87a | Не используется (остаётся свободным) |
Ключевые особенности:
- Минус вентилятора подключается напрямую к кузову (обязательное условие)
- Сечение проводов на контактах 30 и 87 – не менее 2.5 мм²
- Предохранитель ставится в разрыв цепи между АКБ и контактом 30
Важно: При использовании термовыключателя вместо ЭБУ контакт 86 соединяется с его выходом, а 85 – с +12V при включении зажигания. Диагностику проводят тестером: при срабатывании между 30 и 87 должно быть 0 Ом, между 85 и 86 – 70-120 Ом.
Контрольная проверка собранной схемы мультиметром
Перед подачей питания выполните прозвонку цепи для исключения короткого замыкания. Установите мультиметр в режим измерения сопротивления (Ω), подключите щупы к плюсовой клемме питания и массе автомобиля. Исправная схема должна показывать высокое сопротивление (OL или >1 МОм).
Проверьте целостность подключений и отсутствие обрывов. Переведите мультиметр в режим "прозвонки" (значок диода или звука). Последовательно касайтесь щупами контактов на разъёме реле и соответствующих точек схемы согласно принципиальному чертежу. Звуковой сигнал подтвердит корректность соединения.
Проверка работоспособности реле
- Имитация управления: Подайте +12В на управляющую цепь (контакты 85 и 86) от АКБ через кнопку или напрямую
- Контроль коммутации:
- В режиме вольтметра (DC 20V) проверьте напряжение между контактом 30 и массой – без управления ≈0В
- При подаче напряжения на катушку реле – между 30 и 87 должен появиться +12В
- Проверка диода (если установлен):
- Подключите щупы к контактам 85(+) и 86(-) в режиме проверки диодов
- При смене полярности щупов показания должны отличаться: 0.3-0.7V в одном направлении, OL – в обратном
| Этап проверки | Режим мультиметра | Нормальные показания |
|---|---|---|
| Сопротивление изоляции | Ω (2000k) | OL / >1 МОм |
| Целостность проводов | Прозвонка (𓃵) | Звуковой сигнал |
| Напряжение на контакте 30 (без управления) | V⎓ (20V) | 0±0.2V |
| Напряжение 30-87 при срабатывании | V⎓ (20V) | 12±0.5V |
Важно: При тестировании под нагрузкой (например с лампой) допускается падение напряжения на контактах 30-87 до 0.5В. Показания выше 1В свидетельствуют о подгорании контактов или недостаточном сечении проводов.
