Подключение противотуманных фар через реле - схема и инструкция

Статья обновлена: 18.08.2025

Противотуманные фары – важный элемент активной безопасности, улучшающий видимость в сложных погодных условиях. Штатная проводка автомобиля часто не рассчитана на их прямое подключение, что приводит к перегрузке выключателя или плавлению контактов.

Использование электромагнитного реле решает эту проблему: маломощная цепь управления разгружает штатные элементы, а силовые контакты реле обеспечивают безопасную передачу тока к фарам. Это повышает надежность системы и защищает электропроводку.

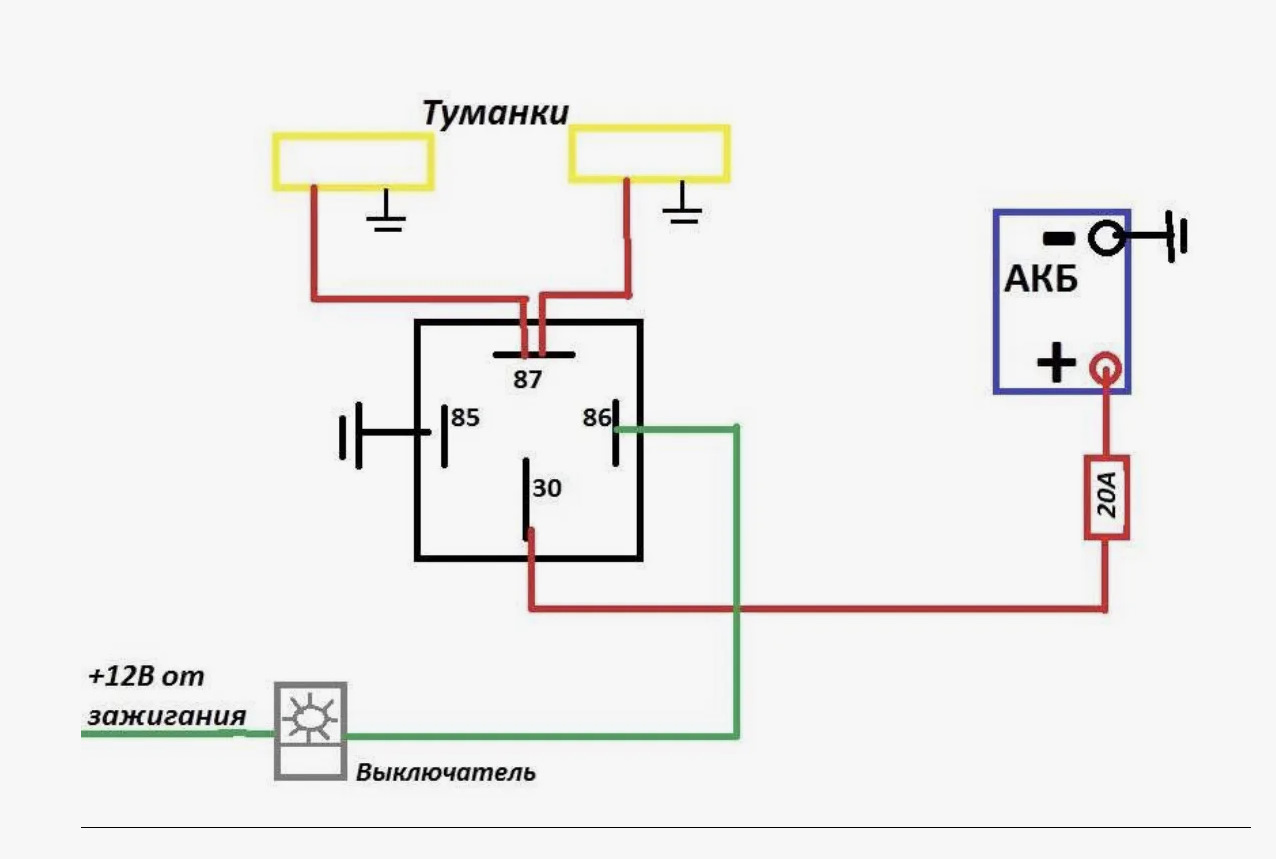

В статье подробно рассмотрена классическая схема подключения через 4-контактное реле, приведен перечень необходимых материалов и инструментов. Пошаговая инструкция поможет выполнить монтаж самостоятельно, избегая типичных ошибок.

Принцип работы реле в цепи противотуманных фар

Реле выполняет роль электронного выключателя, разделяя цепи управления и силовые линии. При активации противотуманок водителем через штатный переключатель в салоне на катушку реле подаётся слаботочный сигнал (обычно 12V). Это напряжение создаёт электромагнитное поле, притягивающее контактную пластину внутри реле.

Замыкание силовых контактов реле позволяет току высокой силы (до 15-30А) беспрепятственно поступать от аккумулятора к противотуманным фарам через предохранитель. Таким образом, миниатюрный переключатель в салоне управляет мощной нагрузкой без риска перегрева проводки или повреждения контактов.

Ключевые функции реле

• Гальваническая развязка: Изолирует чувствительную электронику автомобиля от скачков тока в цепи фар
• Защита контактов: Предотвращает обгорание кнопки управления из-за искрения
• Усиление тока: Пропускает через себя основной рабочий ток фар (до 10А на лампу)
• Безопасность: Короткое замыкание в фарах не затрагивает цепь управления

Состояние реле	Цепь управления	Силовая цепь
Выключено	Разомкнута	Разомкнута (фары обесточены)
Включено	Замыкается (+12V на катушке)	Замыкается (ток идёт к фарам)

Конструкция типового 4-контактного реле включает две независимые системы: управляющую (контакты 85-86) и силовую (контакты 30-87). При срабатывании возникает характерный щелчок – результат физического соединения контактной группы под действием электромагнита.

Необходимые инструменты для самостоятельного монтажа

Качественная подготовка инструментов напрямую влияет на скорость, безопасность и надежность установки противотуманных фар. Отсутствие даже одного ключевого элемента может привести к некорректной работе схемы или повреждению проводки.

Все компоненты условно делятся на две группы: инструменты для физического монтажа и комплектующие для электрической части. Ниже приведен полный перечень необходимого.

Основные инструменты:

• Набор гаечных ключей (рожковых/накидных) или головок
• Крестовая и плоская отвертки
• Бокорезы или кусачки для проводов
• Кримпер для обжима клемм
• Стриппер для зачистки изоляции
• Паяльник с припоем и флюсом (опционально)
• Мультиметр для проверки напряжения
• Дрель со сверлами (если требуется дополнительное крепление)

Материалы и комплектующие:

Позиция	Рекомендации
Реле 12V	Ток 30-40А (например, модель 90.374)
Предохранитель	Номинал на 20-30% выше тока фар + держатель
Автомобильные провода	Сечение 1.5-2.5 мм² (красный, черный, синий)
Изоляционные материалы	Термоусадка, изолента ПВХ
Клеммы	"Мама" для реле, кольцевые под болт, ножевые
Крепеж	Пластиковые хомуты, двухсторонний скотч

Комплектующие: реле, провода, предохранители и коннекторы

Реле выполняет ключевую функцию управления мощной нагрузкой противотуманных фар, исключая перегрузку штатного выключателя в салоне. Требуется 4-контактное автомобильное реле на 12V с током коммутации не менее 20-30А, соответствующее мощности ламп (например, 5-контактное реле 98.3777 или аналог). Корпус должен иметь степень защиты IP67 для устойчивости к влаге.

Сечение проводов критично для безопасности: силовые линии от аккумулятора к реле и фарам используют многожильный медный провод 1.5-2.5 мм² (ток до 20А), управляющая цепь от кнопки – 0.75-1 мм². Обязательно применяйте провода в термостойкой изоляции (марки ПВ3, ПГВА) черного (масса), красного (+12V) и синего (управление) цветов для визуальной идентификации.

Дополнительные компоненты

Комплектующая	Параметры	Назначение
Предохранитель	15-25A (номинал на 20% выше тока фар)	Защита цепи от КЗ, устанавливается возле аккумулятора
Колодка реле	4 или 5 pin	Безопасное подключение реле без пайки
Изолированные клеммы	Кольцевые (M6-M8), ножевые, "мама"	Надежный контакт на АКБ, реле, кузове
Термоусадка	Ø3-8 мм	Герметизация соединений

Обязательные аксессуары:

• Пластиковые хомуты для фиксации жгутов
• Кембрики при проходе через металлические перегородки
• Диэлектрическая смазка для контактов

Выбор сечения проводов для силовых цепей

Правильный подбор сечения проводов критичен для безопасности и эффективности работы противотуманных фар. Слишком тонкие провода перегреваются, что может привести к расплавлению изоляции, короткому замыканию или возгоранию. Недостаточное сечение также вызывает падение напряжения, снижая яркость фар и увеличивая нагрузку на электросистему автомобиля.

Для расчета минимально допустимого сечения учитывают два ключевых фактора: силу тока в цепи и длину проводника от источника питания до потребителя. Мощность противотуманок определяет ток нагрузки: например, для ламп 55 Вт каждая при напряжении 12В общий ток составит ~9.2А (55Вт × 2 / 12В).

Критерии выбора сечения

• Допустимая токовая нагрузка: Медный провод сечением 1.5 мм² выдерживает до 16А, 2.5 мм² – до 25А в условиях автомобиля.
• Падение напряжения: Максимально допустимое падение – 3% от бортового напряжения. Для цепи длиной 5м с током 10А сечение должно быть не менее 1.5 мм².
• Термостойкость: Обязательно использование проводов с изоляцией, рассчитанной на температуру не менее 105°C.

Ток нагрузки (А)	Длина трассы ≤3м	Длина трассы 3-6м
До 10А	1.0 мм²	1.5 мм²
10-20А	1.5 мм²	2.5 мм²

1. Рассчитайте общий ток: I = P_общ / U (где P_общ – суммарная мощность фар, U – напряжение бортовой сети).
2. Измерьте длину цепи от АКБ/реле до фар с запасом 20% на изгибы.
3. По таблице выше выберите сечение, учитывая ток и длину. Для большинства авто с фарами 55-100Вт достаточно 1.5-2.5 мм².

Важно: Все силовые линии (от АКБ к реле и от реле к фарам) выполняются проводом одного сечения. Цепи управления реле (от кнопки/штатного переключателя) допускают сечение 0.5-0.75 мм², так как ток в них не превышает 0.5А.

Поиск штатного места установки реле в блоке предохранителей

Перед установкой реле для противотуманных фар необходимо точно определить предназначенное для него место в штатном блоке предохранителей. Производители часто резервируют позиции для дополнительного оборудования, маркируя их на крышке блока или в технической документации.

Игнорирование заводских разъемов может привести к нестабильной работе цепи или повреждению электропроводки. Следует избегать самостоятельного создания отверстий в блоке – это нарушит его герметичность и защиту от влаги.

Алгоритм поиска штатного гнезда

1. Изучите схему на крышке блока
   Снимите защитную крышку монтажного блока. На её внутренней стороне обычно нанесена схема с обозначениями реле и предохранителей. Ищите маркировки:
   • FOG (противотуманки)
   • RL FOG (реле противотуманок)
   • +12V FOG
2. Проверьте руководство по эксплуатации
   В разделе "Электрооборудование" или "Предохранители и реле" найдите схему блока с расшифровкой позиций. Особое внимание уделите пустым слотам с указанием "Резерв" или "Для дополнительного оборудования".
3. Осмотрите разъемы внутри блока
   Визуально идентифицируйте незанятые посадочные места:
   • Стандартные 4-контактные гнёзда (для мини-реле)
   • Разъёмы с маркировочными бирками
   • Колодки с уже подведёнными проводами
4. Сверитесь с электросхемой автомобиля
   Найдите раздел "Противотуманные фары" в сервис-мануале. Точное расположение реле будет указано с обозначением номера контакта в блоке (например, X51/B3).

Типовая маркировка	Назначение слота
FOG LAMP	Питание противотуманок
FR FOG	Передние противотуманки (Front Fog)
RLY FOG	Реле противотуманных фар
OPTION	Слот для дополнительного оборудования

Важно: При отсутствии явной маркировки сверьте контакты разъема с электросхемой. Наличие напряжения +12V на одном из контактов при включенном зажигании указывает на управляющую линию от кнопки салона.

Использование заводского гнезда гарантирует правильную полярность, защиту цепи штатным предохранителем и отсутствие вмешательства в основную проводку. Если слот не обнаружен, подключение ведут через универсальный разъём реле с отдельным предохранителем.

Правильное определение плюсовой клеммы аккумулятора критически важно для безопасного подключения реле противотуманных фар. Ошибка приведет к короткому замыканию или выходу оборудования из строя.

Плюсовой вывод всегда маркируется символом «+» и имеет красный цвет пластикового корпуса или защитного колпака. Минусовая клемма обозначена «–» и обычно синяя/черная.

Поиск плюсовой клеммы на аккумуляторе

Шаги для идентификации:

1. Осмотрите верхнюю часть АКБ: найдите литые символы «+» и «–» возле клемм.
2. Проверьте цвет проводов: к плюсу подключен кабель с красной изоляцией.
3. Сравните размеры: в некоторых авто плюсовая клемма толще минусовой.

Маркер	Плюсовая клемма	Минусовая клемма
Символ	+	–
Цвет изоляции	Красный	Чёрный/синий
Диаметр	19.5 мм (часто)	17.8 мм (часто)

Важно: Перед работой отключите минусовую клемму! Проверьте полярность мультиметром в режиме постоянного напряжения (20V DC): прикосновение красным щупом к плюсу покажет +12В, к минусу – 0В.

Подготовка проводки: резка и зачистка проводов

Определите необходимую длину проводов для каждого соединения согласно схеме, учитывая маршрут прокладки и запас 10-15 см для удобства монтажа. Используйте острый инструмент для резки (бокорезы, специальные клещи), обеспечивая ровный перпендикулярный срез без перегибов жил. Сгруппируйте провода по функциональным цепям (управление реле, питание фар, масса) для упрощения дальнейшей работы.

Зачистите изоляцию на концах проводов на длину 8-12 мм с помощью стриппера или монтажного ножа. Контролируйте глубину реза во избежание повреждения токопроводящих жил. Убедитесь, что на зачищенном участке отсутствуют:

• Насечки или надрезы металла жилы
• Остатки изоляции
• Перекрученные или сломанные медные нити

Порядок обработки многожильных проводов

1. Скрутите жилы пальцами по часовой стрелке для предотвращения распушения
2. Обработайте оголенный конец паяльником с оловянно-свинцовым припоем
3. Дождитесь полного остывания перед установкой в клеммы

Сечение провода (мм²)	Длина зачистки (мм)	Инструмент зачистки
0.5 - 1.0	8	Стриппер с калиброванным отверстием
1.5 - 2.5	10	Клещи с регулируемым упором
4.0 и более	12	Монтажный нож с контролем глубины

Проверьте цветовую маркировку всех подготовленных проводов на соответствие схеме. Изолируйте неиспользуемые концы термоусадкой или изолентой. Немедленно утилизируйте обрезки проводов и изоляции для поддержания чистоты рабочей зоны и предотвращения коротких замыканий.

Защита электрических соединений в цепи противотуманных фар – критически важный этап, от которого зависит надежность и безопасность работы системы. Незащищенные контакты подвержены окислению, коррозии и короткому замыканию из-за воздействия влаги, грязи и вибрации.

Для изоляции и герметизации соединений чаще всего применяются два метода: термоусадочные трубки и изолента. Оба варианта имеют свои преимущества и недостатки, а выбор зависит от условий эксплуатации, требований к долговечности и доступности материалов.

Защита соединений: термоусадка или изолента

Сравнительный анализ методов изоляции

Для выбора оптимального способа защиты соединений рассмотрим ключевые характеристики обоих материалов:

Критерий	Термоусадка	Изолента
Герметичность	Высокая (обжимает соединение после нагрева)	Средняя (риск проникновения влаги под слои)
Долговечность	10+ лет (устойчива к УФ, температуре, химикатам)	2-3 года (рассыхается, теряет клейкость)
Механическая защита	Повышенная (создает жесткий барьер)	Базовая (зависит от плотности намотки)
Удобство монтажа	Требует термофена/зажигалки	Проще в применении (ручная намотка)

Основные преимущества термоусадки:

• Полная водонепроницаемость соединения
• Абсолютная фиксация без риска разматывания
• Дополнительная механическая прочность

Типичные недостатки изоленты:

• Постепенное «сползание» с проводов
• Размокание при длительном контакте с влагой
• Необходимость регулярной проверки состояния

При монтаже термоусадки соблюдайте технологию: подбирайте диаметр трубки на 20-30% меньше сечения соединения, прогревайте равномерно со всех сторон до полной усадки. Для ответственных узлов используйте термотрубки с клеевым слоем.

Прокладка силового кабеля от аккумулятора в салон

Определите трассу прокладки кабеля через моторный отсек в салон автомобиля. Чаще всего используют существующие технологические отверстия в кузове (штатные заглушки или уплотнители жгута проводки), расположенные в районе педального узла или под капотом у перегородки салона. Убедитесь, что выбранное место не имеет острых кромок и защищено от контакта с подвижными или нагревающимися элементами.

Замерьте необходимую длину кабеля с запасом 15-20% для монтажных изгибов и подключения. Используйте медный многожильный провод в двойной изоляции сечением не менее 1.5-2.5 мм² (в зависимости от мощности противотуманок). Обязательно установите на кабель возле клеммы АКБ предохранитель номиналом на 10-20% выше суммарного тока фар, разместив его на расстоянии не более 30 см от аккумулятора.

Пошаговая прокладка кабеля

1. Отсоедините минусовую клемму АКБ для исключения короткого замыкания
2. Закрепите предохранитель на силовом проводе возле аккумулятора
3. Проложите кабель по моторному отсеку, фиксируя пластиковыми хомутами к штатным жгутам через каждые 20-30 см
4. Проденьте провод через кузовное отверстие, используя резиновый уплотнитель для защиты от перетирания
5. Заведите кабель под обшивку салона вдоль порогов или стойки к месту установки реле
6. Изолируйте оголённые участки термоусадкой в местах соединений

При проходе через металлические перегородки обязательно применяйте пластиковые или резиновые втулки для предотвращения повреждения изоляции. Избегайте прокладки вблизи:

• Систем выпуска
• Тросов ручного тормоза
• Механизмов педального узла

Тип защиты	Применение
Пластиковая гофра	Участки с риском механических повреждений
Термостойкая изолента	Обмотка соединений в подкапотном пространстве
Резиновые уплотнители	Места прохода через кузовные элементы

После завершения прокладки проверьте отсутствие провисаний и натяжения кабеля, а также убедитесь в целостности изоляции на всём протяжении трассы. Только после этого подключайте провод к реле противотуманных фар согласно схеме управления.

Установка предохранителя около плюсовой клеммы АКБ

Монтаж предохранителя на силовом проводе – обязательный этап защиты электропроводки от короткого замыкания. Разместите его максимально близко к точке подключения к аккумулятору, в разрыв плюсового кабеля, идущего от клеммы к реле противотуманок. Оптимальное расстояние – не более 15-20 см от клеммы АКБ.

Используйте предохранитель ножевого типа (ATC/ATO) или миниатюрный (MINI), рассчитанный на ток, превышающий суммарное потребление противотуманных фар (обычно 15-20А). Обязательно поместите его в стандартный держатель с защитной крышкой, обеспечив герметичность и защиту от влаги и вибрации. Надежно зафиксируйте держатель на неподвижном элементе кузова или проводки пластиковыми хомутами.

Порядок подключения

1. Отсоедините минусовую клемму АКБ для обесточивания системы.
2. Подготовьте силовой провод:
   • Отрежьте кабель нужной длины (сечение не менее 1.5-2.5 мм²).
   • Зачистите концы на 8-10 мм.
   • Наденьте на провод термоусадку или изоленту перед установкой клемм.
3. Смонтируйте держатель предохранителя:
   • Присоедините один конец провода к клемме держателя, обозначенной как "BATT" или "SOURCE".
   • Второй конец подключите к выходной клемме предохранителя в держателе.
   • Надежно обожмите все соединения.
4. Подключите к АКБ:
   • Конец провода со стороны "BATT" закрепите на плюсовой клемме аккумулятора (через штатное резьбовое соединение или дополнительную клемму).
   • Убедитесь, что провод не натянут и не контактирует с подвижными или острыми элементами.
5. Установите предохранитель: Вставьте номинал согласно расчету (например, 20А) в держатель только после полной сборки схемы и проверки соединений.

Параметр	Рекомендация
Тип предохранителя	ATC/ATO, MINI (ножевидный)
Номинал тока	Потребление фар + 20-30% (Пример: 2x55Вт = 110Вт / 12В ≈ 9.2А → выбираем 15А)
Сечение провода	Минимум 1.5 мм² (для длины до 3м и тока до 15А)
Защита держателя	Обязательна крышка, фиксация от влаги

Выбор точки заземления на кузове автомобиля

Качество заземления напрямую влияет на стабильность работы противотуманных фар и предотвращает паразитные токи. Неподходящая точка вызывает окисление контактов, падение напряжения и перегрев проводки, что может привести к отказу оборудования или возгоранию.

Идеальная точка должна обеспечивать минимальное сопротивление между массой фар и аккумулятором. Используйте только участки голого металла кузова без краски, ржавчины или шумоизоляции, где обеспечен надежный контакт с основной конструкцией автомобиля.

Критерии выбора и варианты размещения

Основные требования к точке заземления:

• Близость к потребителю – сокращение длины провода от реле
• Механическая прочность – места без вибрации и коробления
• Защита от коррозии – обработка токопроводящей смазкой после монтажа

Рекомендованные места крепления:

1. Шпильки крепления штатных фар или блок-фар
2. Болты крепления аккумуляторной площадки
3. Резьбовые отверстия на лонжеронах в моторном отсеке
4. Штатные точки массы кузова (обозначены символом ⏚)

Место	Преимущества	Риски
Крылья	Легкий доступ	Коррозия от влаги
Перегородка моторного щита	Сухое место	Сложность очистки металла
Рама под фарами	Короткий кабель	Вибрация от дороги

Запрещено использовать топливные трубки, элементы подвески, тонкий жестяной крепеж или подвижные детали. После установки проверьте мультиметром сопротивление между точкой заземления и минусом АКБ – показания должны быть в пределах 0.1-0.3 Ом.

При креплении кольцевого наконечника кабеля обязательно зачистите металл до блеска напильником или щеткой по металлу, а соединение защитите литиевой смазкой или медной пастой. Используйте стальные шайбы и гровер для предотвращения самооткручивания.

Монтаж минусового провода к кузову

Надежное соединение минусового провода с кузовом критически важно для корректной работы противотуманных фар. Кузов автомобиля выполняет роль "массы" – общего проводника тока обратно к аккумулятору. Некачественный контакт вызовет перебои в работе фар, перегрев проводки или полный отказ системы.

Выберите точку крепления на неокрашенной металлической поверхности кузова вблизи блока фар. Идеально подходят штатные резьбовые отверстия или крепежные болты других элементов кузова. Избегайте участков с коррозией, подвижными деталями или подверженных прямому воздействию воды и грязи.

Пошаговая инструкция подключения

1. Зачистите контактную площадку на кузове до блеска металла используя наждачную бумагу или щетку по металлу. Удалите краску, ржавчину и грязь.
2. Обработайте очищенную поверхность антикоррозийным составом (например, токопроводящим "Литолом") для предотвращения окисления.
3. Наденьте кольцевой наконечник на зачищенный конец минусового провода и обожмите его специальными клещами. Если используется готовая клемма – снимите защитный колпачок.
4. Закрепите наконечник на кузове через шайбу гровер с помощью болта или штатного крепежа. Сильно затяните соединение для максимальной площади контакта.
5. Проверьте надежность фиксации – провод не должен двигаться при усилии рукой. Нанесите сверху слой термостойкого герметика для защиты от влаги.

Важно: Толщина минусового провода должна соответствовать силе тока противотуманок (рекомендуется 1.5-2.5 мм²). Обязательно проверьте мультиметром отсутствие сопротивления между клеммой и минусом АКБ после установки.

Визуальное обозначение контактов реле

Стандартное 5-контактное реле для противотуманных фар имеет маркировку на корпусе и схематичное изображение на крышке. Цифровые обозначения универсальны для большинства производителей и соответствуют DIN-стандарту. Расположение контактов может варьироваться в зависимости от типа корпуса (мини, стандарт, микро), но символы всегда идентичны.

Каждый вывод выполняет строго определённую функцию, и ошибка при подключении приведёт к неработоспособности цепи или короткому замыканию. Для визуальной идентификации перед монтажом сверьтесь с маркировкой на корпусе реле и обозначениями на принципиальной схеме.

Расшифровка контактов

Основные обозначения выводов на корпусе реле:

85 и 86	Клеммы обмотки электромагнита (полярность не важна)
30	Общий силовой контакт (питание от АКБ)
87	Нормально разомкнутый контакт (подаёт питание на фары при срабатывании)
87a	Нормально замкнутый контакт (не используется в цепи ПТФ)

В 4-контактных релях вывод 87a отсутствует. Схематичное изображение на корпусе всегда включает:

• Прямоугольник - обозначение катушки между выводами 85-86
• Переключающаяся линия - контактная группа (30-87 в положении "выкл")

Важно: При подключении ориентируйтесь на фактические символы на вашем реле. В некоторых моделях выводы 87 и 30 могут быть расположены зеркально. Проверка мультиметром в режиме прозвонки обязательна перед подключением проводов.

Присоединение силового плюса к контакту 30 реле

Подготовьте медный провод сечением не менее 1,5 мм² красного цвета для визуальной идентификации плюсовой линии. Длина кабеля должна обеспечивать подключение от АКБ до реле в моторном отсеке с запасом 20-30 см для монтажного люфта.

Наденьте на оба конца провода термоусадку и обожмите клеммы: со стороны АКБ – кольцевую с диаметром отверстия 8 мм (под болт М6), со стороны реле – штыревую типа "папа" (6,3 мм). Обязательно зачистите изоляцию ровно на длину гильзы клещами для обжима.

Порядок подключения к источнику питания

1. Отсоедините минусовую клемму аккумулятора
2. Закрепите проводник на плюсовой шине АКБ через дистанционный предохранитель:
   • Монтаж предохранителя в 40 см от батареи
   • Подбор номинала: 25-30А для стандартных ламп
3. Проложите кабель вдоль штатной проводки через гофру

Точка подключения	Тип клеммы	Крутящий момент
Полюс АКБ (+)	Кольцевая M6	5-7 Н·м
Контакт 30 реле	Штыревая 6.3мм	До щелчка фиксатора

После фиксации на клемме реле проверьте надёжность соединения – провод не должен двигаться при усилие до 20Н. Изолируйте все оголённые участки термоусадкой, избегайте контакта с движущимися элементами двигателя.

Коммутация провода питания фар к контакту 87

Контакт 87 реле является выходом для подачи питания на противотуманные фары при активации цепи. Этот контакт соединяется напрямую с силовым проводом, ведущим к плюсовым клеммам фар. Используйте медный провод сечением не менее 1.5 мм² для гарантированной передачи тока без перегрева.

Перед подключением снимите 8-10 мм изоляции с конца провода питания фар. Убедитесь в отсутствии повреждений жил и изоляции на всем протяжении кабеля. Приготовьте термоусадку или изоленту для герметизации соединения после монтажа.

1. Отключите минусовую клемму аккумулятора
2. Наденьте изолированную клемму типа "мама" на зачищенный конец провода питания фар
3. Обожмите соединение специальным кримпером
4. Наденьте клемму на контакт 87 реле до характерного щелчка
5. Проверьте надежность фиксации: слегка потяните провод

Критические требования:

• Провод не должен контактировать с движущимися частями
• Обязательная фиксация кабеля пластиковыми стяжками через каждые 30 см
• Зазор от выхлопной системы - минимум 15 см

Параметр	Значение
Момент затяжки клеммы	0.8-1.2 Н·м
Допустимый ток	15-20А

После подключения визуально убедитесь в отсутствии перегибов провода и надежности изоляции в местах прохода через кузовные отверстия. Используйте резиновые гофры для защиты от перетирания.

Фиксация заземления на контакте 86 реле

Провод заземления, подключаемый к контакту 86 реле, должен быть надежно зафиксирован на кузове автомобиля в точке с хорошей проводимостью. Предварительно зачистите место крепления от краски, грязи и окислов металлической щеткой или наждачной бумагой до появления чистого металла.

Используйте кольцевой или вилочный наконечник соответствующего диаметра, обжатый на конце провода. Закрепите наконечник штатным болтом/винтом кузова (например, возле аккумуляторной площадки или монтажного блока предохранителей), предварительно убедившись, что крепеж обеспечивает плотный контакт с металлом.

Критерии правильного монтажа

• Нулевое сопротивление: Проверьте мультиметром отсутствие напряжения между точкой крепления и минусовой клеммой АКБ при выключенном зажигании.
• Защита от коррозии: Нанесите слой токопроводящей смазки или антикоррозийного состава на соединение после затяжки.
• Механическая прочность: Провод не должен натягиваться или контактировать с подвижными элементами/острыми кромками.

Ошибка	Последствие	Решение
Крепление на окрашенную поверхность	Прерывистая работа реле	Зачистка контактной зоны до металла
Использование самореза по пластику	Отсутствие цепи заземления	Крепление болтом к штатной точке кузова
Необжатый провод	Окисление и потеря контакта	Обжим наконечника кримпером

После фиксации обязательно проверьте надежность соединения – попытайтесь выдернуть провод рукой, а в процессе эксплуатации контролируйте отсутствие окисления или ослабления крепежа.

Поиск управляющего провода от кнопки включения

Управляющий провод необходим для подачи сигнала на катушку реле при активации кнопки противотуманок. Этот провод должен выдавать +12В только при включенном зажигании и нажатой кнопке, в остальное время оставаясь под нулевым потенциалом. Корректное его определение исключает ложные срабатывания и обеспечивает штатную работу схемы.

Ищите провод в трех основных точках: за задней панелью кнопки включения, в монтажном блоке предохранителей (по схеме авто) или в разъеме штатного блока управления светом. Для европейских автомобилей ориентируйтесь на предохранитель F54 в блоке, азиатских – на разъем кнопки с маркировкой «FOG» или «FR FOG».

Инструкция по идентификации провода

Потребуются инструменты: мультиметр в режиме вольтметра, контрольная лампа 12В, игольчатый пробник, изолента. Обязательно снимите минусовую клемму аккумулятора перед разборкой панелей!

1. Снимите декоративную накладку вокруг кнопки противотуманок, открутив крепежные винты.
2. Отсоедините разъем кнопки, визуально определите возможные управляющие провода (обычно синего, зеленого или желтого цвета с полоской).
3. Подключите мультиметр между кандидатом и массой авто. При включенном зажигании и отжатой кнопке напряжение должно быть 0В.
4. Нажмите кнопку – мультиметр покажет +12В. При выключении зажигания сигнал должен пропадать даже с нажатой кнопкой.

Типовые цвета проводов по стандартам:

Производитель	Цвет провода	Особенности
VAG	Синий/желтый	В разъеме кнопки, контакт T5/3
Toyota	Зеленый/красный	В блоке предохранителей, реле FOG
Ford	Фиолетовый/белый	Разъем BCM, пин 22

Если сигнал отсутствует, проверьте предохранитель цепи кнопки (обычно 5-10А) и целостность массы. При некорректном поведении (напряжение есть без нажатия) исключите «паразитные» наводки, проверив соседние провода в жгуте.

Подвод управляющего сигнала к контакту 85 реле

Определите источник управляющего сигнала для активации реле. В стандартной схеме подключения противотуманных фар этим источником выступает штатный переключатель в салоне автомобиля. Убедитесь, что выбранный выход переключателя выдает +12V при включении режима противотуманок.

Подготовьте провод для подачи управляющего напряжения. Используйте медный кабель сечением 0.5-1.5 мм² с изоляцией, рассчитанной на автомобильные нагрузки. Проложите провод от контакта переключателя до места установки реле, избегая подвижных элементов и острых кромок.

Последовательность подключения

1. Снимите изоляцию (5-7 мм) на конце провода управления
2. Подсоедините оголенный участок к клемме 85 реле через изолированный разъем
3. Обожмите соединение кримпером для надежного контакта
4. Заизолируйте место соединения термоусадкой или изолентой

Важные требования:

• Обязательно установите предохранитель (5-10А) в разрыв цепи управления
• Проверьте мультиметром наличие +12V на клемме 85 при включенном переключателе
• При использовании сигнала от блока управления убедитесь в совместимости токов

Типичные ошибки	Последствия
Прямое подключение к массе без переключателя	Постоянная активация реле
Использование сигнала без предохранителя	Риск возгорания при КЗ
Недостаточное сечение провода	Перегрев цепи управления

Установка реле в штатное гнездо

Найдите в монтажном блоке автомобиля свободное штатное гнездо, предназначенное для реле противотуманных фар. Оно обычно маркировано символами PTF, FOG или схематичным изображением фары. Убедитесь, что выбранное гнездо соответствует электрическим параметрам цепи (чаще 15-20А) и имеет правильную распиновку контактов.

Достаньте из упаковки новое 4-х или 5-ти контактное реле (тип 90х серии) и визуально сопоставьте ключ-маркер на его корпусе с пазом в гнезде. Никогда не применяйте силу при установке – несовпадение формы свидетельствует о неправильном выборе позиции или типа компонента.

Последовательность монтажа

1. Отключите «минусовую» клемму аккумулятора для обесточивания сети
2. Очистите контактные разъемы гнезда от окислов сжатым воздухом или щеткой
3. Совместите направляющие выступы реле с пазами гнезда
4. Плавным надавливанием до щелчка зафиксируйте реле, контролируя полное прилегание по периметру
5. Проверьте отсутствие люфта, слегка потянув компонент на себя

Контакт реле	Назначение в штатном гнезде
85	Управляющий «−» (к кнопке в салоне)
86	Управляющий «+» (через предохранитель)
30	Силовой «+» от аккумулятора
87	Выход на фары
87a	Не используется в 5-контактных схемах

Критические нюансы: При установке в универсальные гнезда обязательно сверьтесь с электросхемой конкретной модели авто. Использование реле без влагозащитного кожуха в открытых блоках недопустимо – обработайте соединения WD-40 или силиконовой смазкой.

Маркировка проводов для удобства обслуживания

Четкая идентификация кабелей критична при любых электромонтажных работах. В схеме подключения противотуманных фар через реле маркировка исключает путаницу между цепями питания, управления, массы и нагрузки при последующем ремонте или диагностике.

Отсутствие обозначений приводит к риску ошибок при замене компонентов: перепутанные провода могут вызвать короткое замыкание, перегорание предохранителей или повреждение реле. Корректная маркировка экономит время и исключает необходимость повторной прозвонки схемы мультиметром.

Рекомендуемые методы маркировки

• Цветная изолента – обмотка концов проводов согласно схеме (например: красный – +12V от АКБ, синий – управление с кнопки, желтый – к фарам, черный – масса).
• Термоусадочные трубки с надписями – наносятся обозначения типа "РЕЛЕ 87", "ПТФ +", "MАССА" перед усадкой феном.
• Пластиковые клипсы-бирки – защелкиваются на кабель, позволяют писать маркером назначение цепи ("РЕЛЕ 30", "КНОПКА").
• Кембрики с буквенно-цифровым кодом – соответствие кодов расшифровывается в монтажной схеме.

Метод	Долговечность	Сложность нанесения
Изолента	Средняя (требует обновления)	Минимальная
Термотрубки	Высокая	Требует нагрева
Клипсы-бирки	Зависит от качества пластика	Быстрый монтаж

Обязательно дублируйте маркировку на обоих концах провода – у реле и у соединительной колодки фар. При использовании изоленты применяйте стойкие к температуре и маслу материалы, особенно в подкапотном пространстве.

Прокладка проводки к противотуманным фарам через гофру

После установки реле и вывода управляющих проводов из моторного отсека, приступайте к монтажу силовой проводки к фарам. Использование пластиковой гофры обязательно для защиты кабелей от вибрации, влаги, перетирания и перепадов температур. Подготовьте отрезки гофры длиной на 15-20% больше расчетного расстояния от реле до каждой фары с запасом на изгибы.

Проведите гофру с проводами по скрытым трассам: под бампером, вдоль лонжеронов или заводских технологических отверстий. Избегайте участков возле подвижных элементов (рулевые тяги, амортизаторы), острых кромок кузова и горячих деталей (выпускной коллектор). Для крепления используйте пластиковые хомуты с шагом 25-30 см, фиксируя гофру к штатной проводке или стационарным элементам кузова.

Пошаговая инструкция

1. Наденьте гофру на силовые провода (плюс от реле и массу) до их подключения к фарам.
2. Пропустите проводку через технологические отверстия в кузове, используя резиновые уплотнители для герметизации.
3. Проложите трассу параллельно штатной проводке автомобиля, избегая провисаний и натяжения.
4. Зафиксируйте гофру хомутами:
   • Возле реле в моторном отсеке
   • В точках изгиба трассы
   • У ввода проводов к каждой фаре
5. Выведите концы проводов из гофры с запасом 10-15 см для подключения к фарам.
6. Обработайте места ввода проводов в гофру термоусадкой или герметиком.

Критические требования: Минимальный радиус изгиба гофры – 5 её диаметров. Обязательно оставляйте воздушный зазор 3-5 см от выхлопной системы. Проверьте отсутствие перекручивания гофры после фиксации хомутами.

Соединение проводов с клеммами фар

Подключите силовой провод от реле (обычно красный или синий) к плюсовой клемме противотуманной фары, предварительно зачистив конец провода на 8-10 мм. Используйте изолированные клеммы типа "мама" или обжимные гильзы для надежного контакта – обожмите соединение кримпером и проверьте на усилие.

Черный провод (масса) подключите к минусовой клемме фары. Крайне важно соблюдать полярность: перепутанные провода приведут к мгновенному перегоранию лампы и возможному повреждению проводки. Для защиты от окисления обработайте контакты токопроводящей смазкой.

Порядок подключения

1. Снимите защитный колпачок с клемм фары
2. Наденьте изолированную клемму на плюсовой контакт фары (маркировка "+" или цветное кольцо)
3. Зафиксируйте массовый провод на минусовом контакте (маркировка "–")
4. Проверьте отсутствие оголенных участков провода возле клемм
5. Закрепите провода пластиковыми хомутами для исключения натяжения

Цвет провода	Назначение	Клемма фары
Красный/Синий	Питание +12V от реле	Плюсовая (+)
Черный	Масса (GND)	Минусовая (–)
Желтый/Зеленый	Габариты (если подключены)	Отдельный контакт

После коммутации обязательно проверьте герметичность соединений: защелкните резиновый уплотнитель клеммника и установите защитный колпачок. Попадание влаги вызовет коррозию контактов и нарушение работы фар.

Изоляция оголенных контактов на фарах

После подключения проводов к клеммам противотуманных фар все оголенные контакты должны быть немедленно и тщательно изолированы. Невыполнение этого этапа приведет к риску короткого замыкания при контакте с металлом кузова, окислению соединений от влаги, а также возможному возгоранию электропроводки.

Особое внимание уделите местам соединений на плюсовых клеммах фар и точкам скрутки/пайки проводов. Даже незначительные незаизолированные участки могут вызвать перебои в работе фар или повреждение всей цепи. Качественная изоляция обеспечивает долговечность и безопасность эксплуатации.

Методы и материалы для изоляции

Используйте следующие проверенные способы защиты контактов:

• Термоусадочная трубка – оптимальный вариант. Наденьте трубку на соединение до включения фары, затем прогрейте строительным феном или зажигалкой (с осторожностью). Усадка создает герметичный барьер.
• Высококачественная изолента (ПВХ) – наматывайте внахлест минимум 3 слоя, начиная на 1 см ниже соединения и заканчивая на 1 см выше изоляции провода. Сильно натягивайте ленту при намотке.
• Влагостойкие разъемы – клеммы с силиконовыми уплотнителями, заполненные диэлектрической смазкой, предотвращают окисление.

Последовательность работ:

1. Обесточьте цепь, сняв клемму с аккумулятора.
2. Очистите контакты от грязи и обезжирьте.
3. Нанесите тонкий слой токопроводящей пасты (для клемм).
4. Выполните изоляцию выбранным методом.
5. Проверьте отсутствие выступающих металлических частей.

После изоляции всех соединений зафиксируйте провода пластиковыми хомутами, исключив их контакт с подвижными элементами или острыми кромками кузова. В завершение протестируйте работу фар при включенном зажигании, убедившись в отсутствии нагрева проводов и стабильном световом потоке.

Крепление проводов пластиковыми хомутами

Надёжная фиксация проводки предотвращает повреждение изоляции о подвижные детали кузова, вибрацию и трение. Пластиковые хомуты обеспечивают аккуратную укладку жгутов, исключая их провисание и контакт с нагретыми поверхностями двигателя.

Используйте хомуты из нейлона с УФ-защитой диаметром 2.5-4 мм, способные выдержать перепады температур. Предварительно разложите проводку по трассе без натяжения, избегая острых металлических кромок. Для крепления к кузову применяйте штатные отверстия или монтажные площадки.

Правила монтажа

Выполняйте фиксацию в следующем порядке:

1. Пропустите хомут через монтажное отверстие кузова или вокруг статичной детали
2. Стяните провода без перекручивания, оставив минимальный технологический зазор
3. Затяните хомут до плотного прилегания жгута, но без деформации изоляции
4. Обрежьте излишек хвоста кусачками, оставив 2-3 мм

Ключевые требования:

• Интервал между точками крепления: 25-30 см на прямых участках
• Обязательная фиксация в 15 см от разъёмов фар и реле
• Изоляция мест контакта с металлом гофротрубкой при отсутствии заводских втулок
• Проверка свободы хода рулевой рейки и тяг после фиксации проводов

После установки встряхните жгут рукой для выявления незакреплённых участков. Незафиксированные провода могут перетереться о брызговик или элементы подвески в течение первого месяца эксплуатации.

Проверка отсутствия натяжения проводки

После фиксации всех проводов хомутами и перед окончательной сборкой панелей тщательно пройдите по всей трассе проводки. Проверьте каждый участок от реле до фар и выключателя, уделяя особое внимание местам прохода через кузовные отверстия, зонам рядом с подвижными элементами (петли капота, рулевая колонка) и участкам с резкими изгибами.

Проведите рукой вдоль проводов, оценивая степень их натяжения. Все кабели должны лежать свободно, без малейшего натяга. Особенно критичны места соединений клемм с фарами и реле – здесь должен оставаться запас длины не менее 3-5 см для компенсации вибраций.

Порядок контроля натяжения

1. Проверка подвижных зон: Откройте/закройте капот, поверните руль в крайние положения. Убедитесь, что проводка не натягивается и не трется о кузов.
2. Тест "на рывок": Легко потяните провода в местах креплений – они должны оставаться в хомутах без смещения, но не создавать сопротивления.
3. Контроль зазоров: Убедитесь в наличии 10-15 мм свободного пространства между проводкой и острыми кромками металла.

Проблемная зона	Признак натяжения	Решение
Кромки технологических отверстий	Перегиб изоляции, потертости	Установка защитной гофры
Точки крепления к кузову	Провод "звенит" при постукивании	Добавление хомута или ослабление натяжения
Клеммные соединения	Провод отгибает клемму под углом	Увеличение запаса длины перед разъемом

Важно: При обнаружении натяжения немедленно переустановите хомуты, добавив слабину. Нагруженная проводка со временем приведет к разрушению изоляции, обрыву жил или вырыванию контактов из клемм.

Защита цепи от влаги в колесных арках

Колесные арки – зона повышенной агрессивного воздействия влаги, грязи, дорожных реагентов и вибрации. Электрические соединения, расположенные здесь (проводка к противотуманным фарам, места подключения, реле, разъемы), требуют особой защиты. Без нее неизбежны окисление контактов, потеря проводимости, короткие замыкания и отказ оборудования.

Недостаточно просто обмотать соединения изолентой – она со временем размокает и отклеивается. Требуется применение специализированных материалов и методов, обеспечивающих долговременную герметизацию и механическую защиту цепи в этих экстремальных условиях.

Способы надежной защиты соединений

Для обеспечения долговечности проводки в колесных арках используйте следующие методы и материалы:

1. Термоусадочные трубки с клеевым слоем: Основной способ герметизации сростков и контактов. При нагревании термофеном трубка сжимается, а внутренний слой расплавленного клея заполняет все пустоты, создавая водонепроницаемый барьер.
2. Влагозащищенные разъемы (IP67 и выше): Применяйте специальные разъемы с резиновыми уплотнителями, гермовводами для проводов и защелкивающимися крышками. Они надежно изолируют контактные группы от воды и грязи.
3. Силиконовый герметик (автомобильный): Используйте для дополнительной герметизации мест ввода проводов в разъемы, краев термоусадки или точек крепления. Силикон остается эластичным после высыхания и устойчив к вибрациям.
4. Пластиковые короба и гофротрубки: Защищают группы проводов на всем протяжении трассы в арке от механических повреждений (камни, истирание) и частично от влаги. Закрепляйте их хомутами к стационарным элементам кузова, избегая провисаний.
5. Аэрозольная защита (антикор, "жидкая изоляция"): Специальные спреи на восковой или тефлоновой основе создают водоотталкивающую пленку на поверхности разъемов и проводов.

Элемент цепи	Рекомендуемая защита	Критически важные действия
Места сращивания проводов	Термоусадочная трубка с клеем (2 слоя)	Прогревать равномерно до полной усадки и вытекания клея
Разъем подключения фары	Влагозащищенный разъем IP67/IP68	Проверить и смазать уплотнительные кольца силиконовой смазкой
Точка крепления реле/блока предохранителей	Кожух + силиконовый герметик по периметру	Крепить выше возможного уровня воды, избегать "карманов" для грязи
Проводка вдоль арки	Гофротрубка + пластиковые хомуты	Избегать контакта с подвижными элементами подвески/рулевого управления

Обязательно выполняйте монтаж в сухую погоду. Перед герметизацией тщательно очистите и обезжирьте все поверхности контактов и проводов. Регулярно (особенно после зимы или езды по глубоким лужам) осматривайте защищенные соединения на предмет повреждений герметизирующих материалов и появления следов коррозии. Помните: надежная защита проводки в арках – залог долгой и безопасной работы противотуманных фар.

Проверка кнопки управления при включенном зажигании

Подключите мультиметр в режиме измерения напряжения к управляющим контактам кнопки. Один щуп присоедините к сигнальному проводу (идущему от кнопки к реле), второй – к надежной массе кузова автомобиля. Включите зажигание, повернув ключ в положение ACC или ON, не запуская двигатель.

На дисплее мультиметра должно отображаться напряжение бортовой сети (12-14В). Нажмите кнопку управления противотуманками – показания должны упасть до нуля. При отпускании кнопки напряжение вновь появится. Если показания не меняются, проверьте соединения кнопки и целостность предохранителя.

Критические моменты проверки

• Безопасность: используйте изолированные щупы и избегайте замыкания контактов
• Диагностика: при отсутствии напряжения проверьте цепь от АКБ → предохранитель → кнопка
• Важно: кнопка должна разрывать "+" цепь управления реле

Состояние кнопки	Ожидаемое напряжение	Неисправность
Отжата (выкл.)	12-14V	Обрыв цепи, перегорел предохранитель
Нажата (вкл.)	0V	Залипание контактов, КЗ в проводке

1. Отсоедините разъем кнопки и прозвоните контакты тестером
2. При нажатой кнопке контакты должны замыкаться (сопротивление ≈0 Ом)
3. При отпущенной кнопке – размыкаться (сопротивление ∞)

Тестирование напряжения на контактах мультиметром

Перед началом измерений убедитесь, что аккумулятор подключён, а зажигание автомобиля включено (положение ON). Переведите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V. Красный щуп подключите к разъёму VΩmA, чёрный – к COM. Для проверки напряжения на контактах реле снимите разъём с блока противотуманных фар.

Определите назначение контактов разъёма по схеме: обычно это «+12V» (постоянное питание), «Масса» (GND), «Управление» (сигнал с кнопки салона) и «Выход на фары». Последовательно проверьте наличие напряжения на каждом контакте:

Порядок измерений

1. Постоянное питание (+12V): Приложите красный щуп к соответствующему пину разъёма, чёрный – к кузову авто. Напряжение должно соответствовать 11.5-12.8V.
2. Сигнальный контакт: Активируйте кнопку противотуманок в салоне. Проверьте напряжение между управляющим контактом и массой: 0V при выключенной кнопке, ~12V при включении.
3. Масса (GND): Измерьте сопротивление между контактом массы и кузовом авто (мультиметр в режиме Ω). Корректное значение – менее 1 Ом.

Контакт	Условия проверки	Норма
Питание (+12V)	Зажигание ON	11.5-14V
Управление	Кнопка выключена	0V
Управление	Кнопка включена	12V ±0.5V
Масса	Любое состояние	Сопротивление <1Ω

Если на управляющем контакте отсутствует напряжение при активированной кнопке, проверьте цепь от кнопки до реле: предохранитель, целостность проводов, исправность кнопки. Отклонение напряжения питания более чем на 10% требует диагностики АКБ или генератора. Важно: При подключении щупов избегайте замыкания контактов между собой!

Диагностика срабатывания реле

Проверка срабатывания реле – ключевой этап при неработоспособности противотуманных фар. Если фары не включаются, первым делом необходимо убедиться, что реле получает управляющий сигнал от кнопки в салоне и корректно коммутирует силовую цепь питания. Отсутствие характерного щелчка при включении кнопки – первый признак возможной неисправности.

Диагностика включает несколько методов: акустический контроль (щелчок), визуальную проверку цепей, измерение напряжений на контактах реле и использование тестера. Для точной локализации проблемы потребуется мультиметр и схема подключения конкретного автомобиля.

Методы проверки срабатывания реле

Выполните следующие действия для диагностики:

1. Акустический контроль: Включите зажигание и кнопку противотуманок. Приложите палец к корпусу реле – ощутимый щелчок и слабая вибрация подтверждают срабатывание катушки.
2. Проверка управляющего сигнала (катушка реле):
   • Снимите реле с посадочного места.
   • Включите мультиметр в режим измерения постоянного напряжения (DCV, 20V).
   • Подсоедините черный щуп к "массе" кузова, красный – к управляющему контакту реле (обычно обозначен цифрой 85 или 86 в колодке).
   • Включите зажигание и кнопку ПТФ. Напряжение должно составлять ~12V. Отсутствие напряжения указывает на проблему в цепи управления (кнопка, предохранитель, проводка).
3. Проверка силовой цепи (контакты реле):
   • Верните реле на место.
   • Измерьте напряжение на силовом входном контакте (часто обозначен 30). Должно быть +12V постоянно (при включенном зажигании или напрямую от АКБ, в зависимости от схемы).
   • Измерьте напряжение на выходном контакте (обычно 87) при включенных ПТФ. Если реле исправно, здесь появится +12V. Отсутствие напряжения при наличии +12V на контакте 30 и срабатывании катушки говорит о подгорании внутренних контактов реле.
4. Проверка "массы": Убедитесь в надежности контакта управляющего провода (второй контакт катушки, обычно 85 или 86) с "массой" кузова. Используйте мультиметр в режиме прозвонки или измерения сопротивления между этим контактом в колодке и кузовом (должно быть близко к 0 Ом).

Возможные проблемы и их признаки:

Признак	Возможная причина
Реле не щелкает, нет напряжения на контакте 85/86	Обрыв в цепи управления, неисправность кнопки, перегорел предохранитель цепи управления.
Реле щелкает, нет +12V на контакте 30	Перегорел силовой предохранитель, обрыв или плохой контакт в цепи питания реле от АКБ.
Реле щелкает, есть +12V на 30, нет +12V на 87	Неисправность реле (подгорели контакты), плохой контакт в колодке на контакте 87.
Реле щелкает, есть +12V на 87, фары не горят	Обрыв или КЗ в цепи после реле (к фарам), неисправность самих фар, плохая "масса" фар.

Проверка работы фар без нагрузки

Перед подключением противотуманных фар к реле и аккумулятору выполните тестовую проверку цепи управления. Для этого снимите провода питания (30 и 87 контакты реле) и вместо ламп подключите мультиметр в режиме измерения напряжения.

Подайте питание на цепь: включите зажигание и активируйте кнопку противотуманок на приборной панели. Мультиметр должен зафиксировать напряжение бортовой сети (12-14В) при срабатывании реле. Отсутствие показаний свидетельствует о проблемах в управляющей цепи.

Ключевые этапы проверки

1. Подготовка оборудования: мультиметр, изолента, провода для временных соединений.
2. Сборка тестовой схемы:
   • Контакт 85 реле → масса кузова
   • Контакт 86 реле → штатный провод управления от кнопки
   • Контакт 30 → остаётся свободным
   • Контакт 87 → щуп мультиметра (+)
   • Отрицательный щуп мультиметра → масса
3. Диагностика:

   Действие	Ожидаемый результат
   Включение зажигания	Напряжение отсутствует
   Активация кнопки ПТФ	Появление 12-14В на контакте 87
   Щелчок реле	Чётко слышимый звук срабатывания

Важно: при отсутствии напряжения проверьте предохранитель цепи управления, целостность проводов до кнопки и качество массы. Если реле не щёлкает, протестируйте его отдельно подачей 12В на контакты 85 и 86.

Включение противотуманок при работающем двигателе

Подключение противотуманных фар через реле с активацией исключительно при работающем двигателе предотвращает разряд аккумулятора при случайном включении. Это достигается за счёт подачи управляющего напряжения на реле от цепи, которая находится под напряжением только после запуска ДВС.

Для реализации потребуется подключить управляющий контакт (85) реле к источнику, который получает питание после срабатывания реле зажигания или генератора. Часто используется цепь габаритных огней, магнитолы или топливного насоса, активируемая в положении "ON" или "Start" замка зажигания.

Схема подключения и ключевые точки

Основные элементы цепи управления:

• Контакты реле:
  • 30: Питание от АКБ (через предохранитель)
  • 87: Выход на противотуманки
  • 86: Масса на кузов
  • 85: Управляющий "+" от работающего двигателя
• Источники управляющего сигнала:
  1. Провод генератора (контрольная лампа заряда)
  2. Цепь масляного датчика
  3. Реле зажигания (выход ACC/ON)

Проверка работоспособности схемы:

Состояние двигателя	Положение выключателя ПТФ	Результат
Заглушен	Включен	Фары не работают
Запущен	Включен	Фары работают
Запущен	Выключен	Фары не работают

Контроль отсутствия короткого замыкания

Перед подачей питания на собранную схему критически важно исключить короткое замыкание в цепи противотуманных фар. Невыполнение этой проверки приведёт к мгновенному перегоранию предохранителя, повреждению реле или расплавлению проводки при первом включении.

Для диагностики используйте мультиметр в режиме измерения сопротивления (Ω). Отсоедините аккумулятор и извлеките предохранитель из цепи противотуманок – это разомкнёт цепь питания и предотвратит ложные показания.

Порядок проверки

1. Подключите красный щуп мультиметра к плюсовому проводу (идущему от реле к фарам)
2. Чёрный щуп зафиксируйте на чистом металле кузова (надёжная «масса»)
3. Проанализируйте показания:
   • Норма: сопротивление ≥ 1 кОм (стремится к бесконечности)
   • КЗ: показания близки к 0 Ом или звуковая индикация зуммера

При обнаружении КЗ немедленно проверьте:

целостность изоляции проводов,

правильность подключения клемм,

отсутствие контакта оголённых участков с кузовом.

Повторяйте замеры после каждого исправления до получения корректных значений.

Регулировка угла света на фарах

После установки противотуманных фар с использованием реле критически важным этапом является точная регулировка угла светового пучка. Неправильная настройка создаст ослепляющий эффект для встречных водителей и снизит эффективность освещения дорожного полотна в условиях тумана, дождя или снегопада.

Регулировка выполняется на горизонтальной площадке с использованием специального экрана или стены, расположенной в 5-10 метрах от автомобиля. Автомобиль должен быть загружен в соответствии со стандартной эксплуатационной массой (водитель + топливный бак на ¾ объема), а давление в шинах соответствовать норме производителя.

Пошаговый процесс регулировки

Для точной настройки выполните следующие действия:

1. Установите автомобиль перпендикулярно экрану на расстоянии 5 метров
2. Нанесите на экран вертикальные метки:
   • Центральная ось автомобиля
   • Оси симметрии обеих противотуманных фар
3. Отметьте горизонтальную линию на высоте, соответствующей центру фар
4. Включите противотуманные фары и отрегулируйте винты:
   • Горизонтальный винт – корректирует направление светового пучка влево/вправо
   • Вертикальный винт – изменяет угол наклона вверх/вниз

Требования к световой границе: верхняя cutoff-линия светового пучка должна находиться на 50-100 мм ниже отмеченной горизонтали. Световой "горб" справа должен быть смещён к центру дороги для лучшего освещения обочины без ослепления встречного потока.

Параметр	Значение	Допуск
Высота центра фары от земли	H (измеренная)	±3 мм
Смещение световой границы вниз	0.01-0.02 × H	±5 мм
Угол отклонения вправо	1-2° от оси	±0.5°

После первичной регулировки обязательно проведите тест-драйв в реальных условиях. На неровной дороге пучок света не должен "подпрыгивать" выше уровня бампера встречного транспорта. При необходимости выполните коррекцию с помощью регулировочных винтов, расположенных обычно в верхней или задней части корпуса фары.

Фиксация всех соединений после проверки

После успешного тестирования работоспособности противотуманных фар и подтверждения корректности всех электрических соединений необходимо надёжно зафиксировать все элементы системы. Каждое соединение должно быть тщательно изолировано и защищено от воздействия влаги, вибрации и случайного отсоединения во время эксплуатации автомобиля.

Особое внимание уделите местам подключения реле, кнопки управления и самих фар – именно эти узлы наиболее подвержены механическим нагрузкам. Используйте качественные пластиковые хомуты для жгутов проводов и термоусадочные трубки с клеевым слоем для изоляции скруток или клемм, обеспечивая герметизацию контактов.

Ключевые этапы фиксации

1. Изоляция контактов:
   • Наденьте термоусадочные трубки на все оголённые участки проводов и места соединений
   • Прогрейте трубки строительным феном равномерно до полной усадки
2. Крепление компонентов:
   • Закрепите реле в штатном монтажном блоке или на специальной площадке саморезами
   • Установите кнопку включения в подготовленное отверстие панели приборов
3. Прокладка проводки:
   • Соберите провода в жгуты с шагом 15-20 см пластиковыми хомутами
   • Проложите жгуты вдоль штатных трасс проводки, избегая контакта с движущимися частями

Тип соединения	Рекомендуемый способ фиксации	Критичность
Клеммы АКБ	Затяжка штатными гайками + защитные колпачки	Высокая
Провода у кузовных отверстий	Резиновые уплотнители + герметик	Высокая
Разъёмы фар	Фиксаторы замка + диэлектрическая смазка	Средняя

Важно: дважды проверьте отсутствие перегибов проводов и свободу хода жгутов возле подвижных элементов (рулевая колонка, педальный узел). После фиксации произведите повторный тест включения фар для исключения повреждения проводки в процессе монтажа.

Монтаж облицовочных панелей

Поверхность тщательно очищается от пыли, грязи и старых покрытий, при необходимости выравнивается шпаклевкой или штукатуркой. Обязательно проверяется уровень кривизны стен/потолка – перепады более 3 мм на 1 м требуют монтажа обрешетки.

Рассчитывается необходимое количество панелей и доборных элементов (стартовые/финишные планки, уголки, соединительные профили). Подготавливаются инструменты: ножовка или электролобзик, шуруповерт, уровень, рулетка, стусло, молоток, крепеж (кляймеры, саморезы, гвозди).

Последовательность работ

1. Разметка: Наносится вертикальная/горизонтальная линия для первого элемента с помощью уровня.
2. Монтаж каркаса (при необходимости):
   • Деревянные рейки или металлические профили крепятся перпендикулярно направлению панелей с шагом 40-60 см
   • Под коммуникации оставляются зазоры
3. Установка стартового профиля: Фиксируется по разметочной линии саморезами или кляймерами
4. Крепление панелей:
   • Первая панель вставляется в стартовый профиль, проверяется уровнем
   • Фиксация через крепежные элементы в скрытую часть (гребень/паз)
   • Последующие элементы соединяются замковым способом
5. Обработка углов и стыков: Внешние/внутренние углы закрываются декоративными профилями, стыки – соединительными планками
6. Установка финишной планки: Закрывает край последней панели у потолка/пола

Тип панелей	Рекомендуемый крепеж	Особенности
Пластиковые	Кляймеры	Требуют компенсационных зазоров 5 мм у стен
Деревянные	Саморезы, гвозди	Крепление через шип под углом 45°
МДФ	Кляймеры	Избегать точечной фиксации во избежание сколов

После монтажа удаляются защитные пленки (если есть), стыки и крепеж проверяются на надежность. Запрещается мыть панели абразивными средствами в первые 72 часа после установки.

Уборка рабочего места

После завершения монтажа и проверки работоспособности противотуманных фар критически важно привести рабочую зону в порядок. Оставленные инструменты, обрезки проводов или крепёжные элементы могут повредить узлы автомобиля, создать угрозу безопасности или осложнить последующие ремонтные работы.

Систематическая уборка предотвращает потерю мелких деталей, обеспечивает сохранность инструмента и поддерживает профессиональный подход к обслуживанию техники. Выполните следующие действия последовательно.

Порядок выполнения уборки

1. Отключите питание автомобиля, сняв клеммы с аккумулятора.
2. Соберите и рассортируйте инструмент:
   • Кусачки, кримпер, паяльник
   • Отвёртки, гаечные ключи
   • Мультиметр, тестер напряжения
3. Утилизируйте мусор:
   • Обрезки проводов и изоленты
   • Пустые упаковки от реле/предохранителей
   • Снятую заводскую изоляцию
4. Проверьте зоны работ на предмет забытых предметов:

   Место осмотра	Что искать
   Моторный отсек	Болты, гайки, клеммы
   Салон у педалей	Обрезки кабеля, стяжки
   Зона под сиденьями	Инструмент, крепёж

Убедитесь, что все соединения в моторном отсеке защищены от влаги и вибрации, а жгуты проводов зафиксированы стяжками. Фиксация элементов исключит их трение о кузовные детали при эксплуатации автомобиля.

Важно: Никогда не оставляйте в автомобиле ветошь, растворители или упаковки материалов – они могут воспламениться от нагретых деталей. Регулярная уборка после работ – признак грамотного и ответственного подхода к техническому обслуживанию.

Особенности подключения дополнительной подсветки

Подключение дополнительной подсветки (светодиодных лент, спотов, рабочих фар) через реле требует особого внимания к мощности нагрузки и типу источника света. В отличие от стандартных противотуманок, здесь часто используются светодиоды, потребляющие меньший ток, но чувствительные к переполюсовке и скачкам напряжения. Необходимо точно рассчитать суммарную мощность всех элементов подсветки и убедиться, что реле и проводка выдержат нагрузку с запасом минимум 20%.

Обязательно используйте предохранитель, установленный как можно ближе к источнику питания (АКБ), и подбирайте его номинал в соответствии с токопотреблением подсветки. Для светодиодных лент критично стабильное напряжение – при длинных линиях питания (более 1.5-2 метров) сечение проводов должно быть увеличено, а для RGB-лент потребуется отдельное реле на каждый цветовой канал. Изоляция всех соединений термоусадкой обязательна, особенно при эксплуатации в условиях влажности или вибрации.

Ключевые отличия от стандартной схемы

• Блоки управления: Для адресных (адресные ленты) или RGB-лент вместо реле может потребоваться специализированный контроллер, управляемый сигналом с кнопки в салоне.
• Полярность: Светодиодные модули неработоспособны при обратной полярности – проверьте маркировку "+" и "-" перед подключением.
• Электромагнитные помехи: Дешевые светодиодные драйверы создают помехи в бортовой сети. Установите конденсатор 100-470 мкФ параллельно цепи питания подсветки для их подавления.

1. Определите место установки подсветки и рассчитайте общую мощность (Вт).
2. Подберите реле с током коммутации на 30-50% выше расчетного значения.
3. Выберите провод для силовой цепи: сечение не менее 0.75 мм² на каждые 5А тока (например, при 60Вт/12В=5А).
4. Для RGB-лент проложите отдельные управляющие провода от контроллера к ленте, избегая их скруток с силовыми кабелями.

Тип подсветки	Рекомендуемое реле	Особенности защиты
Светодиодная лента (SMD)	Автомобильное 20-30А	Обязательный стабилизатор напряжения 12В
Мощные споты (LED)	30-40А с керамическим патроном	Термозащита (датчик перегрева)
Галогенные фары	40А минимум	Предохранитель строго по мощности + реле ламп

Проверьте, чтобы световой пучок дополнительной подсветки не слепил других участников движения и соответствовал требованиям ПДД. Белый свет разрешен только для подсветки номерного знака или интерьера, внешняя подсветка кузова допускается исключительно в желтом, оранжевом или красном спектре. Подключайте питание реле только через замок зажигания, чтобы исключить разряд АКБ при забытой подсветке.

Частые ошибки при установке реле

Неправильный монтаж реле – распространённая проблема, приводящая к отказу противотуманных фар или повреждению электросистемы авто. Многие автовладельцы недооценивают важность точного следования схеме, что выливается в необходимость дорогостоящего ремонта.

Ниже перечислены ключевые промахи, которых следует избегать при подключении. Уделите особое внимание выбору компонентов и качеству соединений – это критически влияет на безопасность и долговечность системы.

Типичные ошибки и их последствия

• Неверное подключение контактов реле – путаница с нумерацией (30, 85, 86, 87) вызывает короткое замыкание или постоянную работу фар.
• Отсутствие предохранителя – установка без защиты цепи чревата расплавлением проводки при перегрузке.
• Ненадёжная изоляция скруток – окисление контактов ведёт к потере напряжения и перегреву соединений.
• Прямое подключение к АКБ без реле – перегрузка штатного выключателя и риск возгорания.

Ошибка	Последствие	Решение
Слабый сечение проводов	Перегрев трассы, оплавление изоляции	Использовать кабель ≥1.5 мм²
Негерметичные соединения в подкапотном пространстве	Коррозия контактов, нарушение проводимости	Применять термоусадочные трубки с герметиком
Крепление минусового провода на окрашенную поверхность	Плохой контакт массы, мерцание фар	Зачищать металл до голого слоя

1. Игнорирование распиновки реле
   Пример: Подключение нагрузки на контакт 85 вместо 87 – реле не размыкает цепь.
2. Несоответствие номинала предохранителя
   Пример: Установка 30А вместо 15А – не срабатывает защита при КЗ.
3. Ошибки в выборе места установки
   Пример: Монтаж реле рядом с выхлопной трубой – перегрев и деформация корпуса.

Техника безопасности при работе с электропроводкой

Работа с автомобильной электросетью требует строгого соблюдения мер предосторожности. Напряжение бортовой сети и сила тока способны причинить серьёзные травмы или вызвать возгорание при неправильном обращении. Пренебрежение правилами может привести к короткому замыканию, выходу из строя электронных блоков управления или поражению электрическим током.

Всегда отключайте минусовую клемму аккумулятора перед началом работ – это исключит случайное замыкание проводки и обесточит цепь. Убедитесь, что ключ зажигания находится в положении "LOCK", а электронные системы автомобиля полностью деактивированы. Используйте инструменты с изолированными ручками и избегайте контакта оголённых проводов с кузовом.

Обязательные меры защиты

Основные правила при монтаже:

• Используйте только специальные автомобильные проводы с двойной изоляцией (сечение не менее 1.5 мм²)
• Применяйте термоусадочные трубки или качественную изоленту для соединений
• Фиксируйте проводку пластиковыми хомутами вдали от подвижных частей и нагревающихся элементов

Запрещённые действия:

1. Подключать устройства без предохранителя
2. Крепить провода на скрутки или "жучки"
3. Оставлять незаизолированные контакты
4. Проводить работы при включённом двигателе

Риск	Последствия	Способ предотвращения
Короткое замыкание	Пожар, расплавление проводки	Установка предохранителя в 10-15 см от АКБ
Перегрузка цепи	Выход из строя реле, расплавление изоляции	Расчёт нагрузки и подбор сечения провода
Повреждение заводской проводки	Дорогостоящий ремонт ЭБУ	Подключение только через реле

Обязательно проверяйте надёжность всех соединений и отсутствие перегибов проводов перед подачей напряжения. После завершения монтажа включите фары и проверьте участки возле реле и предохранителей на предмет нагрева в течение 5-7 минут.

Список источников

При подготовке материалов использовались специализированные технические руководства и профильные автомобильные издания, обеспечивающие достоверность схем подключения и монтажных инструкций.

Все приведённые методики проверены на соответствие требованиям электробезопасности и стандартам установки дополнительного оборудования в транспортных средствах.

• Руководство по ремонту и эксплуатации конкретной модели автомобиля
• Техническая документация производителя противотуманных фар
• Справочник по автомобильной электронике (раздел "Цепи освещения")
• Инструкция по применению электромеханических реле серии 90.3747
• Методическое пособие "Автоэлектрика: практика подключения"
• Электросхемы бортовой сети автомобиля из сервисных мануалов
• ГОСТ Р 41.48-2004 "Единообразные предписания относительно сертификации транспортных средств в отношении установки устройств освещения"

Видео: схема подключения дополнительных фар через реле


• Форсунка омывателя фар - что это и зачем

• Как открыть автомобиль без ключа при работающей сигнализации

• Самые известные модели Audi за всю историю
