Подключение реле для обогрева заднего стекла
Статья обновлена: 18.08.2025
Обогрев заднего стекла – критически важная система для безопасного вождения в холодное время года. Неправильная работа или полный отказ нагревательных элементов часто связаны с неисправностями цепи питания.
Подключение через реле – оптимальное решение для защиты штатной электропроводки автомобиля от перегрузок. Этот метод обеспечивает подачу напряжения напрямую от аккумулятора через силовой контакт реле, а управляющая цепь задействует маломощный штатный выключатель.
Следующие шаги детально описывают процесс подключения с использованием реле, основные принципы выбора компонентов и меры безопасности при работе с электрооборудованием автомобиля.
Поиск штатных разъёмов и точек подключения
Откройте монтажный блок предохранителей в салоне автомобиля, обычно расположенный под рулевой колонкой или в районе бардачка. Найдите схему электрооборудования на обратной стороне крышки блока или в руководстве пользователя – на ней маркируются резервные гнёзда реле и свободные штекеры.
Сфотографируйте исходную компоновку разъёмов перед демонтажом панелей. Проверьте наличие штатного колодки для обогрева стекла – в большинстве авто он обозначен как "HEATED REAR WINDOW", имеет 4-6 контактов и коричневую/жёлтую изоляцию. При отсутствии разъёма ищите незадействованные пины с сечением провода от 1.5 мм².
Алгоритм идентификации контактов
- Отключите минусовую клемму АКБ перед проверкой цепей тестером.
- С помощью мультиметра в режиме прозвонки найдите постоянные +12V:
- В замке зажигания (активен при ключе в положении ON)
- На резервных выводах генератора
- Определите массу:
Кузовные болты за панелью приборов
Шины заземления возле стоек лобового стекла
| Цвет провода | Типовое назначение |
|---|---|
| Красный/оранжевый | Питание +12V |
| Чёрный/коричневый | Земля (GND) |
| Синий/зелёный | Управляющий сигнал |
Проверьте совместимость резервного разъёма: при включении зажигания напряжение должно появляться только на управляющем контакте, силовой вывод остаётся обесточенным до срабатывания реле. Избегайте подключения к цепям стеклоочистителей или магнитолы – их нагрузочные характеристики не соответствуют требованиям обогрева.
Монтаж реле в моторном отсеке
Выберите сухое место вблизи штатного блока предохранителей, защищенное от прямого контакта с водой и вибрации. Убедитесь в отсутствии подвижных элементов и нагревающихся деталей рядом с зоной установки. Закрепите реле при помощи штатных отверстий корпуса или нейлоновых стяжек.
Подготовьте медные провода сечением не менее 2.5 мм² для силовых цепей. Обязательно установите предохранитель номиналом 15-20А в разрыв плюсового кабеля от аккумулятора. Зачистите контакты на 8-10 мм, используйте термоусадку для изоляции соединений.

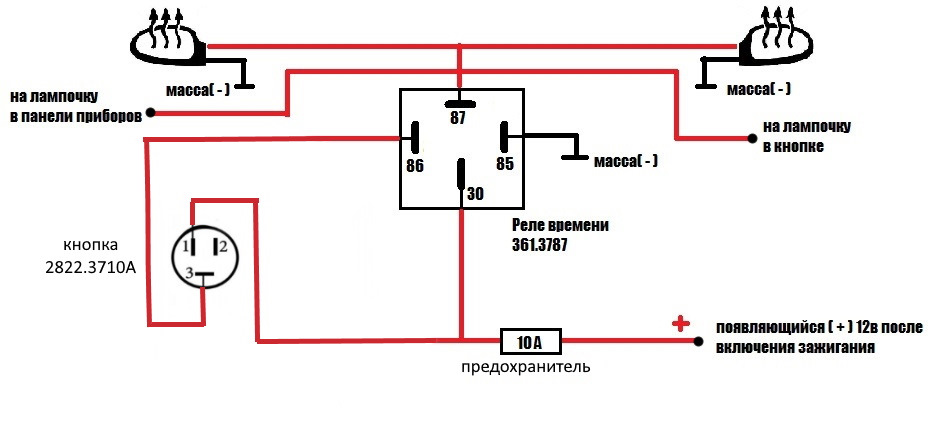

Порядок подключения контактов реле
| Контакт | Назначение | Подключение |
|---|---|---|
| 30 | Питание (постоянный +) | Через предохранитель к АКБ |
| 85 | Управляющая катушка | К выходу кнопки в салоне |
| 86 | Масса катушки | На кузов (точка заземления) |
| 87 | Нагрузка | К шине обогрева стекла |
Проведите кабель в салон через резиновый уплотнитель главного жгута. Фиксируйте провода пластиковыми хомутами с шагом 15-20 см, избегайте контакта с острыми кромками. После монтажа проверьте срабатывание реле при включении кнопки и измерьте напряжение на выходе 87 мультиметром.
- Отсоедините минусовую клемму АКБ
- Проложите силовой кабель от аккумулятора через технологическое отверстие
- Подсоедините управляющий провод к штатному разъему кнопки обогрева
- Заведите выходной провод в салон через штатные заглушки
- Обожмите клеммы проводов после проверки длины
Прокладка силового кабеля к заднему стеклу
Выберите трассу прокладки от блока предохранителей/реле в подкапотном пространстве до задней части автомобиля. Оптимальный путь – вдоль штатной проводки основного жгута через технологические отверстия в кузове. Избегайте участков с острыми кромками, подвижными элементами (рулевая колонка, педали) и источниками тепла.
Используйте медный многожильный кабель сечением не менее 2.5 мм² с двойной изоляцией. Пропустите его через гофрированную трубку или пластиковый короб для защиты от влаги и перетирания. На участках прохода через металлические перегородки установите резиновые втулки, чтобы предотвратить повреждение изоляции.
Последовательность подключения
- Снимите обшивку порогов и стойки для доступа к проводным каналам
- Закрепите кабель пластиковыми хомутами каждые 20-30 см
- Выведите провод в багажник через штатные резиновые заглушки
- Подключите клеммы к контактам нагревательных нитей стекла:
- Плюсовой провод – к центральной шине
- Минусовой провод – к боковой токопроводящей полосе
| Тип защиты | Рекомендуемые материалы | Критичные зоны |
|---|---|---|
| Механическая | Пластиковые хомуты, нейлоновые стяжки | Зоны трения о кузов |
| От влаги | Термоусадочные трубки, силиконовый герметик | Точки ввода в салон |
Важно: Перед финальной сборкой проверьте целостность изоляции тестером, исключив контакт с массой. Соединения на стекле обработайте токопроводящим герметиком для предотвращения коррозии.

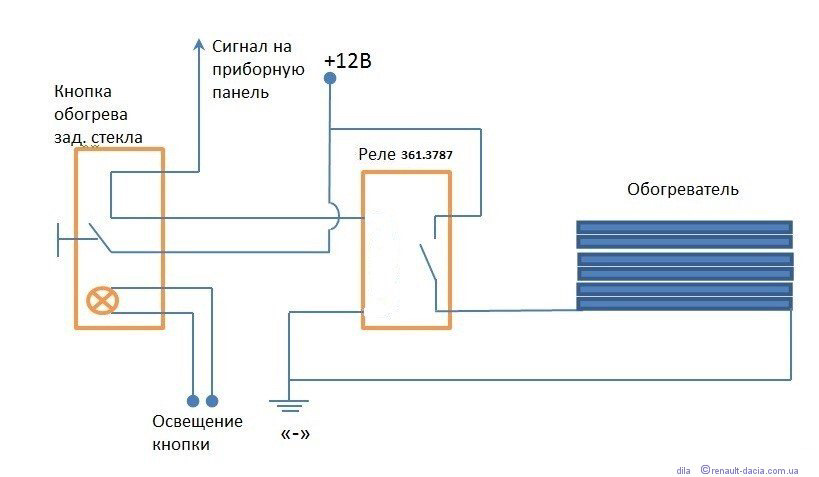

Подключение питания и управляющего сигнала
Силовой кабель питания реле подключается напрямую к аккумуляторной батарее через предохранитель номиналом 15-20А. Сечение провода должно составлять не менее 1.5-2.5 мм² для предотвращения перегрузки. Обязательно используйте клеммные колодки или обжимные наконечники для надежного контакта.
Управляющий сигнал берется с кнопки включения обогрева в салоне автомобиля. Найдите соответствующий провод в жгуте заднего стекла при помощи мультиметра (обычно +12V при активации). Подключите его к управляющему выводу реле через провод 0.5-0.75 мм². Изолируйте все соединения термоусадкой.
Последовательность подключения
- Зафиксируйте реле в подкапотном пространстве на расстоянии от движущихся частей
- Подсоедините силовой "+" провод к клемме 30 реле
- Соедините клемму 87 реле с шиной питания обогрева стекла
- Подключите клемму 86 к управляющему проводу от салонной кнопки
- Закрепите клемму 85 на кузове автомобиля (масса)
| Клемма реле | Назначение |
| 30 | Питание от АКБ (+) |
| 87 | Выход на обогрев стекла |
| 86 | Управляющий сигнал (+) |
| 85 | Кузов автомобиля (-) |
Перед эксплуатацией обязательно проверьте мультиметром отсутствие короткого замыкания в цепи. Убедитесь, что реле срабатывает при нажатии кнопки в салоне и отключается при повторном нажатии.
Тестирование работоспособности обогрева
После подключения реле обогрева заднего стекла необходимо проверить работоспособность системы. Убедитесь, что все соединения выполнены согласно схеме, а контакты реле соответствуют цепи управления и силовым линиям.
Подайте напряжение на цепь управления реле (обычно через замок зажигания) и активируйте кнопку обогрева в салоне автомобиля. Контрольная лампа на панели приборов должна загореться, сигнализируя о включении системы.
Этапы проверки
Для диагностики используйте мультиметр в режиме измерения напряжения:
- Проверка питания реле:
- Щуп "+" к клемме 85 (управляющий "+"), "-" к массе → должно быть +12V при включенном зажигании и активированной кнопке
- Щуп "+" к клемме 30 (постоянный "+"), "-" к массе → должно быть +12V постоянно
- Тест срабатывания реле:
- При включенном обогреве замерьте напряжение между клеммой 87 (выход на нагреватель) и массой → должно показывать +12V
- Если напряжение отсутствует, проверьте целостность катушки реле (сопротивление между 85 и 86 → 60-120 Ом)
Диагностика нагревательных нитей: Нанесите мыльный раствор на поверхность стекла. При исправной работе через 2-3 минуты появятся сухие полосы вдоль проводников. Альтернативно – измерьте сопротивление токопроводящих дорожек:
| Показания мультиметра | Статус |
| 0.5-5 Ом | Норма |
| Бесконечность | Обрыв нити |
| Колебания при нагреве | Плохой контакт |
Важно! При обнаружении обрыва используйте токопроводящую пасту для восстановления цепи. Если реле не срабатывает, проверьте предохранитель (обычно 15-30А) и массу клеммы 86.
