Подключите усилитель для лучшего звука

Статья обновлена: 18.08.2025

Качественное усиление сигнала – ключевой фактор для раскрытия потенциала акустических систем. Встроенные усилители источников часто не обеспечивают необходимую мощность и чистоту звучания.

Правильное подключение внешнего усилителя устраняет ограничения базовых решений. Это обеспечивает точную передача деталей, динамичный диапазон и контроль над акустикой.

Выбор схемы коммутации, типа кабелей и корректная настройка напрямую влияют на результат. Избегание распространенных ошибок гарантирует сохранность оборудования и превосходное звучание.

Расчет необходимой мощности усилителя

Точный расчет мощности усилителя предотвращает повреждение акустики и обеспечивает чистый звук без искажений. Недостаточная мощность вызывает клиппинг сигнала, что опасно для динамиков, а избыточная ведет к перегреву и финансовым затратам без улучшения качества.

Основой расчета служит соответствие номинальной мощности усилителя характеристикам колонок. Учитывается чувствительность акустики (SPL), сопротивление (Ом), дистанция до слушателя и требуемая громкость. Пиковые нагрузки требуют запаса мощности на 20-30% выше номинала.

Ключевые факторы расчета

Определите параметры системы по формуле:

Чувствительность колонок: Уровень громкости (в дБ) при мощности 1 Вт с расстояния 1 м
Целевая громкость: 85-95 дБ для домашнего прослушивания, 100+ дБ для вечеринок
Расстояние: Удвоение дистанции требует +6 дБ для сохранения громкости

Пример расчета для акустики 88 дБ/Вт/м:

Дистанция (м)	Целевой SPL (дБ)	Необходимая мощность (Вт)
2	90	16
4	95	100

Критические правила:

Мощность усилителя должна составлять 0.8-1.5 от номинала колонок
Для сабвуферов используйте усилители с запасом +40%
Проверяйте соответствие импеданса (4/6/8 Ом)

Сопоставление сопротивления колонок и усилителя

Импеданс (сопротивление) акустических систем, измеряемый в Омах, критически влияет на совместимость с усилителем. Большинство современных колонок имеют номинальное сопротивление 4, 6 или 8 Ом, тогда как усилители указывают допустимый диапазон нагрузки. Несоответствие этих параметров вызывает перегрузку или ухудшение звука.

При подключении колонок с низким импедансом (например, 4 Ом) к усилителю, рассчитанному на 8 Ом, ток в цепи возрастает. Это приводит к перегреву компонентов усилителя, срабатыванию защиты или выходу из строя. Обратная ситуация (колонки 8 Ом к усилителю для 4 Ом) менее опасна, но вызывает недогрузку: мощность снижается, динамика ухудшается, а потенциал оборудования не реализуется.

Правила безопасного согласования

Ключевые принципы:

Импеданс колонок не должен быть ниже минимального значения, указанного для усилителя.
Оптимально полное соответствие номиналов (например, 8 Ом колонки к 8 Ом усилителю).
При параллельном подключении двух колонок к одному каналу общий импеданс уменьшается:
R_общ = (R₁ × R₂) / (R₁ + R₂).

Импеданс колонок	Минимальный импеданм усилителя	Результат
4 Ом	4 Ом	Корректная работа, максимальная отдача мощности
8 Ом	4 Ом	Безопасно, но мощность снижается на 30-50%
4 Ом	8 Ом	Опасно! Перегрев, искажения, поломка

Пример: Если усилитель поддерживает 6-8 Ом, а колонки имеют 4 Ом – требуется замена либо техники, либо схемы подключения. Для многоканальных систем (Home Theater) учитывайте нагрузку на каждый канал усилителя.

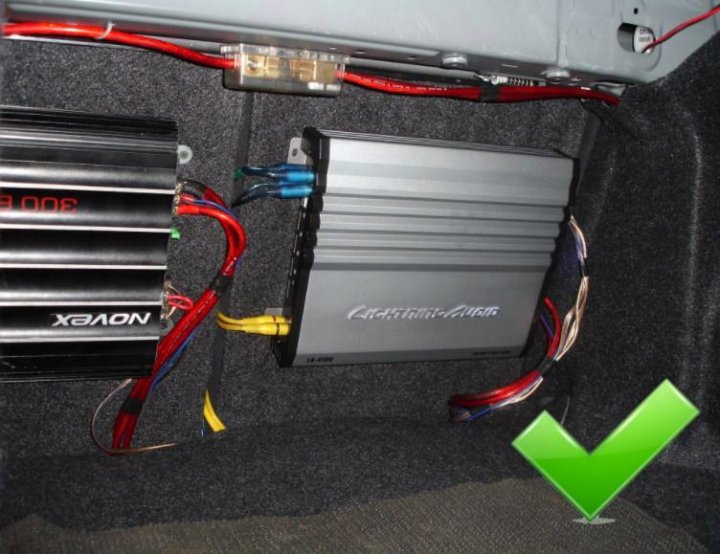

Подготовка инструментов для монтажа

Сбор необходимых инструментов до начала работ существенно ускорит процесс установки и предотвратит простои. Отсутствие даже одного ключевого элемента может сделать монтаж невозможным или небезопасным.

Точный набор зависит от способа подключения (через автомагнитолу, процессор или напрямую к АКБ), но базовый комплект универсален. Убедитесь в исправности всех приборов перед использованием.

Обязательный комплект

Автомобильные предохранители – номинал должен соответствовать потребляемой мощности усилителя
Силовой кабель (сечение 4-8 AWG) – длина с запасом от аккумулятора до багажника
Медные клеммы – обжимные для силовых проводов и акустических кабелей
Кабель RCA – экранированный, с раздельными каналами для фронта/тыла
Провод REM – для управления включением усилителя

Инструменты и расходники

Кримпер для обжима клемм
Стриппер для зачистки изоляции
Набор гаечных ключей (рожковых и торцевых)
Кусачки и изолента ПВХ
Термоусадка разных диаметров
Тестер для проверки цепей

Элемент	Назначение	Особенности
Коронка по металлу	Сверление отверстий в кузове	Диаметр 16-20 мм под кабельные втулки
Пластиковые хомуты	Фиксация проводки	Длина 100-150 мм для жгутов
Виброизоляция	Демпфирование корпуса усилителя	Резиновые подкладки или битумные листы

Важно: Для подключения к аккумулятору потребуется дополнительный предохранитель в подкапотном пространстве (не дальше 30 см от клеммы АКБ). При прокладке кабеля через металлические перегородки обязательно используйте резиновые втулки для защиты изоляции.

Определение места установки в помещении

Выбор локации для усилителя напрямую влияет на качество звуковоспроизведения и удобство эксплуатации. Неправильное размещение может вызвать перегрев, наводки от других приборов или ограничить доступ к подключениям.

При поиске оптимальной точки учитывайте длину акустических и межблочных кабелей – их нежелательно излишне натягивать или скручивать. Также избегайте соседства с источниками тепла (радиаторы, другая аппаратура) и электромагнитных помех (роутеры, трансформаторы).

Критерии выбора

Оцените помещение по ключевым параметрам:

Вентиляция: Обеспечьте зазоры 10-15 см сверху и по бокам для отвода тепла
Доступность разъемов: Легкий доступ к задней панели для подключения кабелей
Устойчивость поверхности: Твердая горизонтальная площадка без вибраций
Удаленность от акустики: Минимизация длины акустических кабелей для снижения потерь сигнала

Распространенные варианты установки:

Специализированные стойки с вентилируемыми полками
Отдельная ниша в мебели при соблюдении условий охлаждения
Напольные платформы на виброизолирующих опорах

Место	Преимущества	Риски
Центр стены	Равномерное охлаждение, удобный доступ	Возможность повреждения при перемещении
Закрытая тумба	Эстетика, защита от пыли	Перегрев без принудительной вентиляции
Напольное размещение	Стабильность, минимум вибраций	Загрязнение, риск зацепить кабели

Проверьте выбранную позицию тестовым включением на средней громкости в течение 30 минут – корпус не должен нагреваться выше 40-45°C. Избегайте установки на ковры с высоким ворсом или вплотную к стенам с обоями из плотных материалов, ухудшающих теплообмен.

Вентиляционные требования к размещению усилителя

Усилители генерируют значительное тепло в процессе работы, и его эффективный отвод напрямую влияет на производительность и долговечность оборудования. Недостаточное охлаждение приводит к перегреву компонентов, что вызывает тепловое ограничение мощности (thermal shutdown), искажение звука и преждевременный выход из строя электроники.

Правильная организация воздушного потока вокруг корпуса устройства – ключевой фактор стабильной работы. Необходимо обеспечить беспрепятственную циркуляцию воздуха для отвода тепла от радиаторов и силовых элементов, избегая замкнутых пространств с застойным воздухом.

Критические правила размещения

Минимальные зазоры:

Боковые поверхности: Не менее 5-10 см свободного пространства от стенок корпуса до ближайших препятствий (стен, мебели, других устройств).
Верхняя панель: Минимум 15-20 см над усилителем – критично, так как горячий воздух поднимается вверх.
Вентиляционные отверстия: Никогда не перекрывать решетки на корпусе (ни сверху, ни по бокам).

Ориентация и окружающая среда:

Размещайте усилитель на твердой, ровной, не вибрирующей поверхности.
Избегайте установки внутрь мебельных ниш или закрытых стеллажей без принудительной вентиляции.
Держите устройство подальше от источников тепла (радиаторы отопления, другие сильно греющиеся приборы).
Не ставьте предметы сверху на корпус усилителя.

Дополнительные меры при высокой нагрузке или плотном монтаже:

Вентиляторы: Используйте внешние USB- или 12V-вентиляторы для обдува, направляя поток воздуха вдоль радиатора.
Вентиляционные решетки: При установке в шкафу обязательны перфорированные дверцы/панели спереди и сзади для сквозного потока воздуха.
Термоконтроль: Рассмотрите встраиваемые термостаты для автоматического включения вытяжных вентиляторов при достижении пороговой температуры внутри стойки.

Отключение питания перед началом работ

Перед подключением усилителя к аудиосистеме обязательно полностью обесточьте все компоненты: головное устройство, сабвуфер (если есть) и сам усилитель. Это исключает риск короткого замыкания при случайном контакте оголенных проводов с металлическими частями автомобиля или корпусами оборудования. Любая ошибка коммутации под напряжением может мгновенно вывести технику из строя.

Недостаточно перевести устройства в режим standby или выключить кнопкой питания – физическое отключение от электросети является обязательным. В автомобиле отсоедините отрицательную клему аккумулятора, в стационарной системе вытащите сетевые шнуры из розеток. Убедитесь, что индикаторы на приборах погасли, а конденсаторы успели разрядиться (подождите 3-5 минут после отключения).

Критические риски при игнорировании отключения

Повреждение выходных каскадов усилителя из-за КЗ в акустических проводах
Сгорание предохранителей или дорожек на плате головного устройства
Поражение электрическим током при работе с клеммами 12V/220V
Неконтролируемая искра при подключении питания к усилителю

Ситуация	Последствия	Способ предотвращения
Касание "+" питания к кузову авто	Вспышка, оплавление проводов	Изоляция клемм перед монтажом
Ошибка в полярности подключения	Выход из строя входных цепей	Маркировка проводов при отключенном питании

Контрольный чек-лист: После завершения монтажа ещё раз проверьте отсутствие перепутанных проводов, надёжность изоляции всех соединений и только затем подавайте питание в последовательности: аккумулятор → головное устройство → усилитель.

Снятие защитной крышки усилителя

Перед началом работ полностью обесточьте усилитель и акустическую систему: отсоедините сетевой кабель от розетки, а также сигнальные и акустические провода от разъёмов устройства. Убедитесь в отсутствии статического электричества на руках, прикоснувшись к заземлённому металлическому предмету (например, радиатору отопления или неокрашенной части компьютерного корпуса). Расположите оборудование на устойчивой горизонтальной поверхности с достаточным пространством для манипуляций.

Осмотрите корпус усилителя для определения типа крепления защитной крышки. В большинстве моделей применяются винты по периметру задней панели или боковым граням, реже – защёлки или комбинированные решения. Подготовьте необходимый инструмент: чаще всего потребуется крестовая отвёртка (PH2) или шестигранный ключ (размер зависит от модели). Избегайте использования электроинструмента – высок риск сорвать резьбу или повредить головки крепежа.

Последовательность демонтажа

Сфотографируйте расположение всех винтов перед откручиванием – это поможет избежать ошибок при сборке. Особое внимание уделите скрытым креплениям под резиновыми ножками или наклейками.
Выкрутите винты против часовой стрелки, придерживая крышку свободной рукой. Складывайте крепёж в магнитную ёмкость или контейнер с отсеками – мелкие детали легко потерять.
При наличии защёлок аккуратно нажмите на фиксаторы плоской неметаллической лопаткой (подойдёт пластиковая карта), двигаясь вдоль стыка. Не применяйте острые предметы – они оставят царапины на корпусе.
Снимите крышку строго вертикальным движением вверх без перекосов. Если элемент не поддаётся, проверьте наличие незамеченных винтов или защёлок – никогда не прилагайте избыточное усилие.

После демонтажа немедленно закройте внутренние компоненты усилителя антистатической плёнкой или чистой сухой тканью для защиты от пыли и случайного касания. Избегайте контакта с конденсаторами – даже в отключённом состоянии они могут сохранять опасный заряд. Дальнейшие работы (чистка, замена компонентов) проводите только при полной уверенности в квалификации.

Тип крепежа	Инструмент	Особенности демонтажа
Винты (наружные)	Отвёртка PH1/PH2	Часто расположены в углублениях, требуют точного совпадения биты
Винты (скрытые)	Торцевой ключ T8-T10	Проверять под резиновыми ножками и декоративными панелями
Защёлки	Пластиковая лопатка	Требуют равномерного давления по периметру крышки
Комбинированный	Набор отвёрток + лопатка	Сначала удаляют винты, затем активируют фиксаторы

При повторной установке крышки после завершения работ строго соблюдайте исходное положение относительно корпуса. Затягивайте винты крестообразно (от центра к краям) без чрезмерного усилия, чтобы избежать деформации металла. Убедитесь в отсутствии пережатых проводов и плотном прилегании уплотнителей по контуру – это критично для сохранения экранирования и теплоотвода.

Маркировка кабелей для избежания путаницы

Четкая идентификация каждого провода критически важна при интеграции усилителя в аудиосистему. Использование идентичных кабелей для разных каналов или источников без маркировки гарантированно приведет к ошибкам коммутации при первичном монтаже или последующем обслуживании оборудования.

Путаница в проводах вызывает фатальные последствия: перепутанная фазировка колонок (плюс/минус) уничтожает стереопанораму, подключение линейного выхода к усилителю мощности грозит повреждением аппаратуры, а ошибки в акустических кабелях нарушают синхронизацию каналов. Системная маркировка исключает эти риски.

Эффективные методы маркировки

Цветовая кодировка изоляции: Назначьте уникальный цвет для каждого направления (например: красный – правый фронтальный, синий – сабвуфер, зеленый – тыловой канал).
Термоусадочные трубки с надписями: Наденьте на концы кабеля, подпишите маркером (напр. "CD IN L", "SPK FRONT R+"), нагрейте для фиксации.
Наклейки на разъемы: Используйте самоламинирующиеся этикетки на RCA, XLR или клеммах, дублируя надписи с двух сторон.
Цифровая маркировка: Пронумеруйте парные кабели (1L/1R, 2L/2R) при сложной разводке, используя бирки или цветные кольца.

Тип сигнала	Рекомендуемая маркировка	Пример обозначения
Вход усилителя	Красный текст / бирка	"AMP IN TV", "AUX RED"
Выход на колонки	Синий текст / термотрубка	"FR+", "REAR L-", "SUB OUT"
Межблочные соединения	Цифры + буквы каналов	"1-L", "1-R", "2-L", "2-R"

Обязательно дублируйте маркировку на обоих концах кабеля. При использовании бирок или трубок размещайте их в 5-10 см от разъема – это сохранит доступность надписи после подключения. Для многожильных жгутов применяйте групповую маркировку (например, стяжку с общей биркой "Front Stage").

Проверяйте устойчивость надписей к истиранию: восковые мелки и обычная изолента недопустимы. Оптимальны UV-стойкие маркеры, промышленные этикетировщики или лазерная печать на термотрубках. После завершения монтажа обновите схему подключений с указанием принятых цветовых/буквенных кодов.

Выбор сечения акустических проводов

Сечение кабеля напрямую влияет на сопротивление проводника: при недостаточной толщине возникают потери мощности и демпфирования, особенно заметные на низких частотах. Тонкие провода создают "бутылочное горлышко" для сигнала, искажая динамику и детализацию звучания даже с мощным усилителем.

Оптимальное сечение рассчитывается исходя из двух ключевых параметров: длины трассы между усилителем и акустикой, и мощности системы. Чем длиннее кабель и выше мощность, тем толще должно быть проводное сечение для минимизации сопротивления и сохранения контроля баса.

Практические рекомендации

Для выбора ориентируйтесь на таблицу:

Длина трассы	Мощность до 100 Вт	Мощность 100-500 Вт	Мощность свыше 500 Вт
До 3 м	1.5 мм²	2.5 мм²	4 мм²
3-6 м	2.5 мм²	4 мм²	6 мм²
Более 6 м	4 мм²	6 мм²	8 мм² и более

Критические нюансы:

Медь OFC (бескислородная) предпочтительнее обычной – меньше окисление и примеси
Избегайте "скруток": цельный провод всегда лучше многожильного в звуковом тракте
Проверяйте реальное сечение: некоторые производители завышают цифры на изоляции

Не экономьте на толщине: переплата за кабель большего сечения безопасна, а недостаток площади проводника необратимо ухудшит звук. Для систем Hi-Fi всегда берите запас 20-30% от расчетных значений.

Зачистка концов проводов от изоляции

Используйте стриппер для проводов – это обеспечит точную длину зачистки без повреждения жил. Оптимальный участок оголённого проводника составляет 8-10 мм, что гарантирует надёжную фиксацию в клеммах усилителя и акустики. Избегайте перекусывания медных нитей – это снижает токопроводящую способность.

При отсутствии специнструмента применяйте монтажный нож: держите его под острым углом к проводу и вращайте кабель вокруг оси, чтобы круговым движением снять изоляцию. Контролируйте усилие во избежание насечек на металле. После зачистки плотно скрутите многожильные провода пальцами для предотвращения распушения.

Критические ошибки при зачистке

Оставшиеся фрагменты изоляции на контакте – создают помехи и искрение
Чрезмерная длина оголённого участка (>15 мм) – риск короткого замыкания
Надрезы на жилах – ведут к перелому провода под нагрузкой

Материал провода	Рекомендуемый инструмент	Особенности обработки
Медь (одножильный)	Автоматический стриппер	Защита от излома в точке зачистки
Медь (многожильный)	Кримпер с термофеном	Обязательная скрутка + обжим гильзой
Алюминий	Нож с ограничителем	Обработка антиокислительной пастой после зачистки

Пайка или обжим наконечников на провода

Надёжное соединение проводов с наконечниками критично для минимизации сопротивления и предотвращения потерь сигнала. Некачественный контакт вызывает помехи, треск или полное прерывание звука, сводя на нет преимущества усилителя.

Для фиксации наконечников применяют два основных метода: пайку и обжим. Выбор влияет на долговечность, сложность монтажа и конечное качество звукового тракта.

Сравнение методов соединения

Критерий	Пайка	Обжим
Надёжность	Высокая (монолитное соединение)	Высокая при правильном подборе гильзы и инструмента
Сложность	Требует навыков, паяльника, припоя и флюса	Проще, нужен специализированный кримпер
Риск повреждения	Перегрев изоляции, холодная пайка	Недожатая гильза, пережим провода
Гибкость применения	Любые типы проводов и наконечников	Требует точного соответствия диаметра гильзы и провода

Ключевые рекомендации:

Используйте медные гильзы с антикоррозионным покрытием для обоих методов
При пайке: залудите провод и гильзу, избегайте избытка припоя
При обжиме: применяйте профессиональный кримпер с фиксацией силы сжатия
Обязательно изолируйте соединения термоусадкой

Для аудиосистем критична механическая стабильность контакта: вибрации усилителя могут ослабить соединение. Проверяйте надёжность фиксации перед финальной сборкой.

Подключение межблочных кабелей к линейным выходам

Линейные выходы (RCA) на источнике сигнала передают аудиосигнал без усиления на внешний усилитель. Межблочные кабели с разъемами RCA обеспечивают это соединение, минимизируя потери качества. Каждый канал (левый/правый) имеет отдельный разъем, обычно маркированный цветом: красный – правый канал, белый или черный – левый.

Для подключения используйте экранированные кабели с цельнометаллическими разъемами, предотвращающими наводки. Длина должна соответствовать расстоянию между оборудованием без избытка – излишний метраж повышает риск помех. Избегайте перегибов и близости к силовым проводам.

Порядок подключения

Выключите питание всех компонентов системы.
Найдите линейные выходы на источнике (обозначены как Line Out, Pre-Out или RCA Out).
Соедините кабели с выходами источника: красный разъем – к правому каналу (R), белый/черный – к левому (L).
Проложите кабель до усилителя без пересечений с электропроводкой.
Подключите другой конец к соответствующим линейным входам усилителя (Line In).
Убедитесь в плотном контакте разъемов.

Возможные проблемы и решения:

Проблема	Причина	Решение
Фон или помехи	Пересечение с силовыми кабелями	Проложить трассы раздельно
Отсутствие звука	Неправильная полярность	Сверить цвета разъемов
Искажения	Повреждение кабеля	Проверить целостность экрана

После подключения включите оборудование и проверьте баланс каналов. Используйте кабели с позолоченными контактами для защиты от окисления. При наличии нескольких пар выходов (субвуфер, тыл) подключайте их к соответствующим входам усилителя.

Фиксация RCA-разъемов без перегибов

Правильная фиксация RCA-кабелей критична для сохранения целостности сигнала и предотвращения механических повреждений. Перегибы проводов вблизи разъемов создают точки напряжения, что ведет к микротрещинам в проводниках, нарушению экранирования и появлению акустических помех. Жесткий изгиб также может деформировать изоляцию или вызвать отслоение контактов внутри самого разъема.

Для исключения деформации кабеля применяют несколько методов фиксации, учитывающих геометрию подключения и особенности монтажного пространства. Основной принцип – обеспечение плавного радиуса изгиба (не менее 5 диаметров кабеля) и отсутствие продольного натяжения. Это сохраняет электрические характеристики соединения и продлевает срок службы компонентов.

Практические методы крепления

Используйте следующие решения для безопасной фиксации:

Угловые адаптеры – устанавливаются на порты оборудования, меняют вектор подключения на 90°, исключая прямой изгиб кабеля
Кабельные стяжки с мягкой подложкой – фиксируют провод на расстоянии 10-15 см от разъема, не пережимая жилы
Неопреновые петли – охватывают кабель, позволяя закрепить его к корпусу техники без точечного давления

При продольной прокладке соблюдайте правила:

Оставляйте запас длины 8-12 см для компенсации вибраций
Фиксируйте кабель в двух точках: возле разъема усилителя и источника сигнала
Избегайте соприкосновения с силовыми проводами – минимальный отступ 5 см

Материал фиксатора	Макс. усилие затяжки	Рекомендуемое применение
Силиконовые хомуты	0.5 кгс	Фиксация к жгутам проводов
Липучка Velcro®	Регулируемое	Крепление к плоским поверхностям
Магнитные клипсы	0.3 кгс	Быстрый монтаж на металлические панели

Проверяйте свободу движения кабеля после фиксации – легкое ручное смещение в зоне разъема должно оставаться возможным. Контролируйте отсутствие перекручивания жил при использовании кабельных каналов: выход провода из короба всегда должен быть прямолинейным.

Правила прокладки кабелей вдоль стен

Правильная прокладка аудиокабелей критична для сохранения качества сигнала и предотвращения помех. Несоблюдение базовых принципов может привести к появлению фона, искажений или повреждению оборудования.

Основные задачи включают минимизацию наводок от электропроводки и сохранение эстетики помещения. Грамотная организация трассы также обеспечивает безопасность и упрощает возможный ремонт или модернизацию системы.

Ключевые принципы монтажа

Разделение силовых и акустических линий: Параллельная прокладка с электропроводкой создает электромагнитные наводки. Минимальное расстояние между ними должно составлять:

30 см при пересечении под углом 90°
50 см при параллельной прокладке

Использование экранированных кабелей обязательно при близком расположении к розеткам. Дополнительную защиту обеспечивают:

Металлические гофрорукава
Фольгированные экраны
Защитные короба с ферритовыми фильтрами

Тип крепления	Применение	Особенности
Кабельные клипсы	Одиночные провода	Быстрый монтаж, видимость кабеля
Канальные короба	Группы проводов	Скрытый монтаж, защита от повреждений
Скобы с дюбелями	Тяжелые кабели	Требует сверления, максимальная фиксация

Избегайте натяжения проводов – оставляйте запас 10-15% длины на температурное расширение. При поворотах трассы формируйте плавные изгибы радиусом не менее 5 диаметров кабеля для предотвращения заломов жил.

Изоляция силовых и акустических кабелей

Физическое разделение силовых и акустических кабелей критически важно для минимизации наводок. Переменный ток в электропроводке создаёт электромагнитные поля, которые индуцируют помехи в сигнальных линиях при параллельной прокладке. Оптимальное решение – разнести трассы на расстояние не менее 30 см, а при пересечении располагать их строго перпендикулярно.

Используйте экранированные акустические кабели с медной оплёткой или фольгированной обмоткой, поглощающей внешние излучения. Для силовых линий применяйте витые пары – скрутка нейтрали и фазы компенсирует магнитные поля. Дополнительную защиту обеспечивают ферритовые кольца на концах кабелей, подавляющие высокочастотные помехи.

Ключевые правила изоляции

Заземление экранов: экраны акустических кабелей заземляйте только со стороны усилителя во избежание контуров заземления.
Избегание петель: не сворачивайте избыток кабеля в кольца – это создаёт антенну для помех.
Защита от вибраций: жёстко фиксируйте кабели клипсами, исключая контакт с корпусами оборудования.

Тип помехи	Способ подавления	Инструменты
Электромагнитная (50 Гц)	Разделение трасс + витые пары	Кабель-каналы, дистанция 30+ см
Радиочастотная (РЧ)	Экранирование + ферриты	Фольгированные кабели, RFI-фильтры

При монтаже в автомобиле избегайте прокладки акустических линий вдоль штатной электропроводки. Для изоляции применяйте термостойкие гофротрубы и нейлоновые разъёмы с герметизирующими втулками. Проверяйте целостность экранов мультиметром – сопротивление между концом кабеля и экраном должно стремиться к нулю.

Подключение удаленного провода управления

Удаленный провод (REM или Remote Turn-On) отвечает за синхронизацию включения/выключения усилителя с головным устройством. Он передает низковольтный сигнал (обычно +12V) от магнитолы к усилителю, активируя его питание только при работе аудиосистемы. Это исключает необходимость ручного управления и предотвращает разряд автомобильного аккумулятора.

Найдите на головном устройстве синий провод с белой полосой (или пометкой "Remote", "System Remote Control"). На усилителе аналогичный контакт обозначен как "REM", "Remote Input" или "Turn-On". Соедините эти провода напрямую, используя медный кабель сечением не менее 0.75 мм². При подключении нескольких усилителей применяйте разветвитель или параллельное соединение.

Ключевые шаги и особенности

Проверка совместимости: Убедитесь, что выход REM на магнитоле обеспечивает ток ≥0.5А. Для мощных систем может потребоваться реле.
Защита соединения:
- Обожмите клеммы на концах провода
- Используйте термоусадку для изоляции
- Проложите кабель вдали от силовых линий

Типичные проблемы: Если усилитель не включается, проверьте тестером наличие +12V на REM при включенной магнитоле. Отсутствие сигнала может указывать на:

Обрыв или короткое замыкание в цепи
Некорректные настройки автомагнитолы
Перегорание предохранителя головного устройства

Компонент	Характеристики провода REM
Магнитола	Выходное напряжение: +12V ±1V
Усилитель	Ток потребления: 0.1–0.5А
Кабель	Рекомендуемая длина: ≤5м

Прямое соединение с клеммой ACC автомагнитолы

При подключении усилителя к клемме ACC (Accessory) магнитолы обеспечивается синхронизация работы оборудования с зажиганием автомобиля. Этот провод отвечает за подачу напряжения 12В при включении зажигания, что позволяет автоматически активировать усилитель вместе с головным устройством. Прямое соединение исключает необходимость использования отдельного выключателя и предотвращает разряд аккумулятора при длительном простое.

Для корректного подключения требуется идентифицировать ACC-провод в штатной проводке магнитолы. Обычно он обозначен синим или оранжевым цветом с белой полосой, но цветовая маркировка может отличаться в зависимости от производителя. Обязательно сверьтесь с электросхемой конкретной модели перед коммутацией. Используйте мультиметр для проверки: напряжение на проводе должно появляться только при повороте ключа в положение ACC или зажигания.

Процесс подключения и особенности

Выполняйте соединение по следующему алгоритму:

Отсоедините минусовую клемму аккумулятора
Снимите магнитолу и найдите ACC-провод в разъеме
Присоедините управляющий провод REM усилителя к ACC через клеммник или пайку
Заизолируйте соединение термоусадкой
Проложите провод вдали от силовых кабелей

Ключевые преимущества такого метода:

Автоматическое включение/выключение усилителя с магнитолой
Защита АКБ от глубокого разряда
Отсутствие ручных манипуляций при эксплуатации

Типовые проблемы и решения:

Усилитель не включается	Проверка контакта на ACC, замер напряжения мультиметром
Фон или наводки в акустике	Перекладка REM-провода вдали от силовых линий
Срабатывание защиты усилителя	Контроль нагрузки на ACC-линии (допустимый ток ≤1А)

При повышенной мощности усилителя рекомендуется установка промежуточного реле. ACC-провод в этом случае выступает как управляющий сигнал, а силовая цепь реле запитывается напрямую от аккумулятора через предохранитель. Это предотвращает перегрузку штатной электропроводки автомобиля и гарантирует стабильную работу аудиосистемы.

Подсоединение силового кабеля к аккумулятору

Определите оптимальную трассировку силового кабеля от аккумулятора к усилителю в салоне автомобиля. Кабель должен проходить через технологические отверстия в моторном отсеке и салонном щите, избегая подвижных элементов, острых кромок и источников тепла. Используйте резиновые или пластиковые втулки в местах пересечения металлических перегородок для защиты изоляции.

Выберите сечение кабеля в соответствии с мощностью усилителя: для систем до 500 Вт достаточно 8 AWG (8.5 мм²), для 1000 Вт – 4 AWG (21 мм²), для 1500+ Вт – 0 AWG (53 мм²). Всегда используйте медный многожильный провод в термостойкой изоляции. Обязательно установите предохранитель на расстоянии не более 30 см от клеммы АКБ, номинал которого должен соответствовать максимальному току потребления усилителя.

Пошаговая процедура подключения

Отсоедините минусовую клемму аккумулятора
Зафиксируйте кольцевую клемму силового кабеля на плюсовом выводе АКБ
Закрепите держатель предохранителя возле аккумулятора
Протяните кабель через моторный отсек с фиксацией пластиковыми хомутами каждые 40 см
Выведите кабель в салон через штатное отверстие с установкой защитной втулки

Критические ошибки: Прокладка кабеля рядом с сигнальными проводами (вызывает наводки), отсутствие предохранителя (риск возгорания при КЗ), использование алюминиевых кабелей (высокое сопротивление), контакт кабеля с незащищёнными металлическими частями кузова.

Мощность усилителя (RMS)	Рекомендуемое сечение	Тип предохранителя
до 500 Вт	8 AWG (8.5 мм²)	60А
500-1000 Вт	4 AWG (21 мм²)	120А
1000-1500 Вт	2 AWG (33.6 мм²)	160А
1500+ Вт	0 AWG (53 мм²)	250А

После подключения проверьте надёжность всех соединений и отсутствие короткого замыкания мультиметром перед подключением клеммы аккумулятора. Качественное соединение исключит просадку напряжения и обеспечит стабильную работу аудиосистемы.

Установка предохранителя в силовую цепь

Предохранитель является обязательным элементом защиты силовой цепи питания автомобильного усилителя. Он предотвращает возгорание проводки при коротком замыкании, обрыве кабеля или неисправности оборудования. Без этого компонента перегрев провода может привести к расплавлению изоляции и пожару в салоне.

Монтируется предохранитель строго в разрыв плюсового кабеля (+12V) не далее 30 см от аккумуляторной клеммы. Это критичное расстояние – чем ближе к источнику питания, тем эффективнее защита всей цепи. Использование держателя с герметичным корпусом исключает окисление контактов и случайное замыкание на кузов.

Порядок установки

Отсоедините минусовую клемму аккумулятора
Закрепите держатель предохранителя на неподвижной поверхности пластиковыми стяжками
Зачистите силовой кабель на участке монтажа (длина оголённого участка должна соответствовать клеммам держателя)
Зафиксируйте кабель в держателе согласно схеме:
- Сегмент от аккумулятора – к входной клемме
- Сегмент к усилителю – к выходной клемме
Вставьте предохранитель в держатель до щелчка

Подбор номинала выполняется по формуле: Мощность усилителя (Вт) / Напряжение бортовой сети (12V) × 1.25. Для системы на 800W: 800/12×1.25≈83А – выбираем ближайший стандартный номинал 80А. Использование предохранителя завышенного тока сводит защиту к нулю.

Мощность усилителя (RMS)	Рекомендуемый номинал	Сечение кабеля
до 500W	60A	8 AWG (10 мм²)
500-1000W	80-100A	4 AWG (25 мм²)
свыше 1000W	120-200A	0 AWG (35 мм²+)

Регулярно проверяйте контакты на отсутствие коррозии. При частом перегорании предохранителя ищите причину: замыкание на массу, недостаточное сечение кабеля или неисправность усилителя. Никогда не заменяйте предохранитель металлическими «жучками» – это смертельно опасно.

Крепление массы кузова автомобиля

Качество звучания усилителя напрямую зависит от надежности "массы" – точки подключения минусового провода к кузову автомобиля. Плохой контакт создает помехи (фон переменного тока, искажения) и снижает мощность аудиосистемы.

Идеальная точка крепления – чистая металлическая поверхность кузова или рамы вблизи усилителя. Нельзя использовать болты пластиковых элементов, тонкий окрашенный металл или детали подвески/топливной системы.

Ключевые шаги подключения

Подготовка места контакта:

Найдите неокрашенную металлическую поверхность (например, болт крепления сиденья или штатное отверстие в кузове).
Зачистите металл до блеска напильником/наждаком (диаметр зоны контакта ≥ 3 см).
Обезжирьте поверхность.

Монтаж провода:

Используйте кабель массы того же сечения, что и плюсовой провод питания.
Надежно закрепите клемму болтом с гайкой и шайбами (шайба-гровер обязательна для предотвращения откручивания).
Защитите место соединения от коррозии термоусадкой или антикором.

Типовая ошибка	Последствие	Решение
Крепление к окрашенной поверхности	Высокое сопротивление контакта	Полная зачистка металла
Использование штатных болтов с заводской краской	Помехи в акустике	Демонтаж болта + зачистка посадочного места
Слабый момент затяжки	Нагрев и потеря контакта	Затяжка ключом (≥ 10 Н∙м)

Проверка качества: После подключения измерьте сопротивление между клеммой "-" усилителя и минусом АКБ. Показатель должен быть близок к 0 Ом. При работе системы на высокой громкости контролируйте нагрев точки крепления.

Затяжка клемм на клеммнике усилителя

Ненадежное соединение клемм – частая причина искажений звука, гула и даже выхода оборудования из строя. Слабый контакт создает переходное сопротивление, провоцирующее нагрев и падение напряжения, что напрямую влияет на качество передачи сигнала к динамикам.

Правильная затяжка гарантирует максимальную площадь соприкосновения проводника с клеммой, минимизируя потери мощности и предотвращая искрение. Особенно критично это для мощных усилителей, работающих с большими токами, где малейшее ослабление контакта приводит к заметным артефактам воспроизведения.

Ключевые этапы и правила затяжки

Инструмент: Используйте крестовую отвертку подходящего размера или шестигранник (зависит от типа клеммы). Чрезмерное усилие при затяжке голыми руками часто недостаточно, а перетягивание гаечным ключом может повредить клеммник.

Порядок действий:

Зачистите конец кабеля на рекомендованную длину (обычно 5-7 мм).
Вставьте оголенный провод до упора в клеммное отверстие или под прижимную пластину.
Равномерно затягивайте винт по часовой стрелке до ощутимого сопротивления.
Проверьте фиксацию: аккуратно потяните за провод – он не должен двигаться.

Важные предостережения:

Исключите "волоски": Ни одна жила не должна торчать наружу – это риск КЗ.
Избегайте перетяжки: Сорванная резьба или треснувший клеммник потребуют ремонта.
Контроль через полгода: Под вибрацией и термоциклами контакт может ослабнуть.

Ошибка	Последствие
Недостаточная затяжка	Искрение, нагрев, гул 50Гц, потеря мощности
Попадание изоляции под зажим	Слабый контакт, перегрев точки соединения
Пережатие многожильного провода	Обрыв тонких жил, снижение сечения проводника

Качественный контакт на клеммнике – базовое условие для раскрытия потенциала усилителя и акустики. Потратив 2 минуты на проверку затяжки, вы обеспечиваете чистый звук без помех и защищаете оборудование от повреждений.

Проверка полярности подключения динамиков

Неправильная полярность подключения динамиков вызывает противофазную работу акустических систем, что критично ухудшает качество звука. Это проявляется в "проваленном" басе, размытой стереокартине и потере детализации даже при использовании дорогой аппаратуры.

Для проверки фазировки динамиков применяются специализированные тестовые сигналы или простые практические методы. Убедитесь, что "+" клемма усилителя соединена с "+" клеммой динамика на всех каналах, а "-" – с "-" без исключений.

Методы проверки

Используйте следующие способы для контроля полярности:

Тест-сигнал 9V батареи:
- Кратковременно подключите "+" батареи к "+" клемме динамика
- Наблюдайте направление движения диффузора: наружу = правильная фаза
Мобильные приложения:
- Аудиотестеры (например, Polarity Checker) генерируют щелчки
- Вибрация пальца на диффузоре при щелчке должна быть направлена наружу
Акустический тест:
- Воспроизведите монофоническую запись с выраженным вокалом
- При правильной фазировке голос локализуется четко по центру между колонками

Важно! После проверки всех динамиков перепроверьте соединения на усилителе – перепутанные провода на клеммнике являются частой ошибкой. Используйте маркировку кабелей цветной изолентой для постоянного визуального контроля.

Фиксация проводов в акустических клеммах

Надёжное крепление кабелей в клеммах усилителя и акустики напрямую влияет на качество звучания: плохой контакт вызывает потерю сигнала, искажения и посторонние шумы. Ослабленные соединения создают переходное сопротивление, которое действует как фильтр низких частот, "срезая" детализацию и динамический диапазон.

Перед фиксацией всегда зачищайте провод на длину 7-10 мм, используя стриппер – механическое повреждение жил кусачками ухудшает проводимость. Для многожильных кабелей плотно скрутите оголённые концы пальцами, чтобы исключить выбивание отдельных нитей за пределы контактной группы.

Техника подключения

Придерживайтесь последовательности:

Отключите усилитель от сети – даже малые токи в режиме ожидания могут повредить оборудование при замыкании оголённых проводов.
Определите полярность: красный разъём (+) на колонке должен соединяться с красной клеммой (+) усилителя. Для идентификации используйте цветную маркировку кабеля или рифленую изоляцию на одном из проводников.
Ослабьте винты клеммника на 3-4 оборота, вставьте провод до упора в гнездо так, чтобы изоляция не попала под зажим.
Равномерно затягивайте винты с усилием 0.8-1.2 Н·м – перетяг деформирует жилы, недотяг вызывает искрение.

Типы соединений

Тип клеммы	Особенности фиксации	Рекомендации
Винтовые (классические)	Требуют периодической подтяжки раз в 6 месяцев из-за температурной деформации металла	Используйте шайбы-звёздочки для предотвращения выскальзывания многожильных проводов
Пружинные (clip)	Автоматически компенсируют усадку провода, но критичны к толщине жилы (оптимум 1.5-2.5 мм²)	Не применяйте для кабелей сечением более 4 мм² – слабая сила прижима
Банановые разъёмы	Исключают окисление меди за счёт герметичного контакта, требуют пайки или обжима	Обжимайте гильзы кримпером, а не пассатижами – деформация снижает проводимость

После подключения обязательно проверьте механическую прочность: лёгкое подёргивание кабеля не должно приводить к смещению или выпадению. Если жилы выбиваются из клеммника – укоротите провод и повторите зачистку, сохраняя длину оголённого участка неизменной.

Установка кроссоверов (при наличии)

Кроссоверы обеспечивают разделение частотных диапазонов между динамиками (сабвуфером, среднечастотниками, твитерами), направляя каждому компоненту только "его" часть спектра. Это предотвращает искажения, защищает высокочастотные динамики от низкочастотной нагрузки и существенно улучшает детализацию звука.

Существует два типа кроссоверов: активные (электронные), устанавливаемые перед усилителем, и пассивные, монтируемые между усилителем и динамиками. Активные модели требуют отдельного питания, но предлагают гибкую настройку. Пассивные работают без питания, но их параметры фиксированы.

Порядок подключения и настройки

Для активных кроссоверов:

Подключите RCA-кабели от головного устройства к входам кроссовера
Соедините выходы кроссовера (LOW для сабвуфера, HIGH для фронта) с соответствующими входами усилителя
Подведите питание +12V и REM-провод активации к кроссоверу
Настройте частоты среза (примерно 80 Гц для сабвуфера, 3-5 кГц для твитеров) и крутизну фильтра (12-24 dB/октаву)

Для пассивных кроссоверов:

Подведите акустические кабели от выхода усилителя к клеммам IN на кроссовере
Соедините выходы кроссовера (WOOFER, TWEETER) с соответствующими динамиками, соблюдая полярность
Используйте переключатели уровня громкости твитеров (L-pad) для баланса высоких частот

Критические моменты: Всегда сверяйтесь с документацией к компонентам. Неправильно выставленные частоты среза могут вызвать провалы в АЧХ или повреждение динамиков. Проверяйте фазировку подключений – инвертированный сигнал ухудшает стереокартину.

Настройка фильтров НЧ/ВЧ на усилителе

Фильтры НЧ (низкочастотный) и ВЧ (высокочастотный) определяют граничные частоты звукового сигнала, подаваемого на динамики. Правильная настройка предотвращает повреждение акустики сигналами вне рабочего диапазона и улучшает чистоту звучания за счет устранения частотного перекрытия между компонентами.

Частота среза (кроссовера) выбирается исходя из характеристик акустических систем: для сабвуферов активируется фильтр НЧ, для твитеров – ВЧ, мидвуферы требуют комбинации обоих фильтров (полосовой режим). Крутизна среза (12/24 dB/octave) влияет на резкость отсечения: чем выше значение, тем круче спад.

Практические шаги настройки

Определите частотные возможности компонентов по технической документации. Типовые рекомендации:

Сабвуфер: НЧ-фильтр 60-90 Гц (крутизна 24 dB/octave)
Мидбас/ковчег: НЧ-фильтр 60-80 Гц, ВЧ-фильтр 2.5-5 кГц
Твитер: ВЧ-фильтр 3-5 кГц (крутизна 12 dB/octave)

Используйте тестовые треки с известным частотным диапазоном. Алгоритм тонкой настройки:

Установите регуляторы частоты в среднее положение согласно рекомендациям
Включите музыку с насыщенным низкочастотным контентом
Плавно повышайте частоту среза сабвуфера до появления локализации баса
Понижайте значение до исчезновения эффекта "плавающего" баса
Для твитеров: повышайте ВЧ-фильтр до появления жесткости звучания, затем снижайте на 10-15%

Компонент	Фильтр	Диапазон (Гц)
Сабвуфер	НЧ	60-90
Мидбас 6.5"	НЧ/ВЧ	70-3500
Твитер	ВЧ	3500-5000

Избегайте больших "разрывов" между фильтрами соседних компонентов (оптимально – перекрытие 10-20 Гц). При использовании внешнего процессора отключайте фильтры на усилителе. Регулярно проверяйте баланс громкости при изменении настроек кроссовера.

Регулировка уровня входной чувствительности

Эта настройка определяет соответствие между напряжением сигнала от источника (магнитолы, процессора) и максимальной мощностью усилителя. Неправильная регулировка вызывает искажения звука или недостаточную громкость, даже при корректно установленной системе.

Чувствительность (Gain/Level) не является регулятором громкости – она синхронизирует входное напряжение усилителя с выходным напряжением источника. Цель: достичь минимальных искажений при максимально возможном уровне чистого сигнала.

Ключевые шаги настройки

Инструменты для точной калибровки:

Тестовый тон (синусоида 50-1000 Гц, обычно 1 кГц)
Цифровой мультиметр
Осциллограф (опционально, для профессиональной настройки)

Процесс настройки:

Отключите эквалайзеры, коррекции и сабсоник на источнике и усилителе.
Включите тестовый тон на ¾ максимальной громкости источника.
Поворачивайте регулятор чувствительности усилителя от минимума до момента, когда мультиметр покажет целевое напряжение (рассчитывается по формуле: √(мощность усилителя × сопротивление)).
Проверьте отсутствие клиппинга (искажений) при максимальной громкости источника.

Ошибка	Последствие	Решение
Слишком высокий Gain	Клиппинг, перегрев, повреждение динамиков	Понизить уровень до исчезновения искажений
Слишком низкий Gain	Тусклый звук, нехватка мощности	Плавно повышать до согласования с источником

Важно: Регулировку выполняйте при работающем двигателе для учета реального напряжения в бортовой сети. После настройки чувствительности отрегулируйте кроссоверы и уровни сабвуфера/твитеров отдельно.

Установка базового уровня громкости автомагнитолы

Перед подключением усилителя критически важно правильно выставить базовый уровень громкости на штатной магнитоле. Эта настройка предотвращает передачу искажённого сигнала на внешний усилитель и защищает акустику от повреждения.

Запустите магнитолу и включите музыку в привычном жанре. Плавно увеличивайте громкость до момента, когда звук остаётся чистым без малейших хрипов или дисторшна. Зафиксируйте это значение – оно станет вашим максимальным безопасным уровнем для работы с усилителем.

Порядок калибровки

Заглушите двигатель автомобиля для точности измерений
Сбросьте эквалайзер и звуковые эффекты в нулевое положение
Включите тестовый трек с широким частотным диапазоном
Повышайте громкость ступенями по 5%

Симптом	Действие
Появление хрипа на пиках	Уменьшить громкость на 10-15%
Звук остаётся чистым	Добавить 5% как запас прочности

Важно! Полученное значение не должно превышать 75% от максимальной громкости магнитолы даже при чистом звучании. При подключении усилителя регулировку громкости производите только на нём, оставляя магнитолу на зафиксированном уровне.

Балансировка фронтальных и тыловых каналов

Основная задача балансировки – создать равномерное звуковое поле, где фронтальные и тыловые каналы работают согласованно. Фронтальные динамики (передние левый/правый и центральный) отвечают за основной звуковой образ и диалоги, в то время как тыловые (задние левый/правый) обеспечивают эффекты окружения и пространственную глубину. Неправильное соотношение громкости между ними приводит к "провалам" в звуковой сцене или неестественному доминированию фоновых шумов.

Точная настройка требует использования калибровочного микрофона и автоматизированных систем ресивера (Audyssey, YPAO и т.д.), но ручная коррекция остается важным этапом. Микрофон размещается в точке прослушивания, после чего система генерирует тестовые сигналы для каждого канала. Результаты автоматической калибровки часто требуют последующей ручной доводки из-за акустических особенностей помещения.

Ключевые шаги для ручной настройки

Проверка уровня громкости: Используйте тестовые тона ресивера и SPL-метр (или мобильное приложение). Цель – достичь 75 дБ для каждого канала при показаниях на эталонной громкости (обычно 0 dB на ресивере).
Коррекция дисбаланса:
- Если тыловые каналы звучат слабо – увеличьте их уровень в меню ресивера (на 1-2 дБ).
- При чрезмерной активности тылов – снижайте уровень до ощущения "обволакивающего", а не навязчивого звука.
Проверка синхронизации: Убедитесь, что задержка (distance/delay) для тыловых динамиков корректна. Ресивер должен компенсировать разницу в расстоянии до слушателя.

Параметр	Фронтальные каналы	Тыловые каналы
Рекомендуемый уровень	Опорные 75 дБ	На 1-3 дБ тише фронтальных
Типичные ошибки	Избыток баса, завышенная громкость	Доминирование эффектов, "шипение" на высоких частотах
Инструменты коррекции	Эквалайзер (срезать резкие ВЧ), контроль баса	Регулировка уровня, тонкомпенсация ВЧ

Тестируйте настройки на контенте с активным окружением (дождь, толпа) и диалогами. Звук с тыла не должен привлекать внимание, а лишь дополнять фронтальную сцену. Особое внимание уделите переходу эффектов между каналами – движение звука должно восприниматься плавно.

Калибровка сабвуфера (при подключении)

После физического подключения сабвуфера к усилителю или ресиверу необходима точная калибровка для интеграции в акустическую систему. Без корректной настройки возникают проблемы: избыточный или недостаточный бас, резонансы, конфликт частот с основными колонками, что ухудшает общее звучание.

Процесс калибровки включает регулировку параметров сабвуфера и настроек источника (AVR/усилителя) для достижения плавного перехода между динамиками и сабом. Основные этапы: установка уровня громкости, настройка частоты среза (кроссовера), фазирование и коррекция задержек. Для точности используйте измерительный микрофон и ПО (например, Room EQ Wizard) или автоматическую калибрацию ресивера (Audyssey, YPAO).

Параметры настройки и методы

Ключевые регулировки:

Уровень громкости (Level/Gain): Выставляется так, чтобы сабвуфер не "доминировал" и не "терялся". Оптимально – чуть ниже громкости основных колонок.
Частота среза (Crossover/LPF): Определяет верхнюю границу воспроизводимых сабвуфером частот. Устанавливается на 10-15 Гц выше нижнего порога основных колонок (напр., если колонки играют от 80 Гц, кроссовер саба – 90-100 Гц).
Фаза (Phase): Корректирует временное согласование волн от сабвуфера и фронтальных динамиков. Регулируется поворотом ручки (0° или 180°) при прослушивании баса на основной позиции.

Автоматические системы калибровки (в ресиверах) упрощают процесс, но ручная тонкая настройка обязательна:

Активируйте авто-калибровку ресивера с микрофоном.
Проверьте результат тестовыми треками (контрастный бас: контрабас, электронная музыка).
Корректируйте Level/Gain и Phase на слух, если бас "бубнит" или кажется локализованным.
Используйте мобильные приложения-анализаторы (RTA) для визуализации АЧХ.

Проблема	Возможная причина	Решение
Бас "гудит" или нечеткий	Пики на АЧХ из-за стоячих волн	Сменить расположение сабвуфера, включить эквалайзер в ресивере
Сабвуфер "выпадает" из звука	Низкий Level, ошибка фазы, высокий кроссовер	Повысить Gain, проверить Phase, снизить частоту среза
Локализация саба (слышно, откуда идет бас)	Слишком высокий кроссовер, резонансы мебели	Опустить LPF, использовать демпфирующие подставки, проверить размещение

Обязательно учитывайте акустику помещения: ближнее расположение к стенам усиливает НЧ, а симметричная установка между фронтальными колонками часто снижает резонансы. Тестируйте настройки на эталонных записях перед фиксацией параметров.

Подача тестового сигнала для проверки

После физического подключения усилителя к источнику и акустике, подайте тестовый сигнал для диагностики работы системы. Используйте специальные треки с чистыми тонами (например, синусоидальные волны 1 кГц) или фрагменты музыки с широким динамическим диапазоном. Это позволяет выявить искажения, фоновые шумы или дисбаланс каналов на минимальной и средней громкости.

Убедитесь, что все регуляторы эквалайзера на источнике и усилителе установлены в нейтральное положение. Постепенно увеличивайте громкость от нуля до комфортного уровня, отслеживая появление нежелательных артефактов: треска, гула или прерываний сигнала. Особое внимание уделите синхронности работы каналов – звук должен равномерно распределяться между колонками без смещения влево/вправо.

Порядок проверки

Для системной диагностики выполните последовательные тесты:

Моно-сигнал: подайте идентичный звук на оба канала для выявления разницы в громкости или качестве воспроизведения.
Фазовый тест: используйте трек с инвертированной полярностью одного канала – корректная работа проявится "виртуальным центром" звука.
НЧ/ВЧ диапазоны: проверьте отдельно низкие (40-100 Гц) и высокие (10-20 кГц) частоты на предмет дребезга или затухания.

При обнаружении проблем проверьте:

Плотность контактов в клеммах усилителя и акустики
Отсутствие пересечения силовых и акустических кабелей
Корректность настроек источника (отключение встроенного эквалайзера)

Тип сигнала	Цель проверки	Норма
Белый шум	Равномерность АЧХ	Отсутствие пиков/провалов
Импульсный сигнал	Скорость реакции усилителя	Четкое воспроизведение без "размазывания"
Тишина (пауза)	Фоновые шумы	Отсутствие гула/шипения

Визуальный осмотр креплений и соединений

Убедитесь в отсутствии механических повреждений корпуса усилителя и монтажных кронштейнов, проверьте надежность фиксации устройства в выбранном месте установки. Любая вибрация или свободное перемещение корпуса при эксплуатации неизбежно ухудшат качество звучания и могут привести к повреждению внутренних компонентов.

Внимательно исследуйте все кабельные соединения: силовые провода питания, межблочные кабели от источника сигнала (магнитолы/процессора) и акустическую проводку к динамикам. Ищите трещины на изоляции, перегибы жил, следы окисления на клеммах или разъемах, а также признаки ненадежного контакта (например, оголенные участки провода).

Ключевые элементы для проверки

Силовые кабели: Плотность прилегания к клеммам АКБ и усилителю, отсутствие перетираний о кузовные элементы
"Масса": Качество контакта между минусовой клеммой усилителя и кузовом (очищенная от краски/коррозии металлическая поверхность)
Межблочные соединения: Полная посадка разъемов RCA, отсутствие переломов возле штекеров, параллельная прокладка с силовыми проводами не допускается
Акустические кабели: Надежность фиксации в клеммах усилителя и динамиков, соответствие полярности ("+" и "-")
Предохранители: Целостность элементов, плотность установки в держателях

Особое внимание уделите местам соприкосновения проводки с острыми кромками кузова или подвижными элементами салона – используйте пластиковые гофры или тканевую изоленту для защиты в потенциально опасных зонах. Любой обнаруженный дефект требует немедленного устранения перед включением системы.

Устранение фоновых шумов и наводок

Фоновые шумы и наводки часто возникают из-за проблем с заземлением, низкокачественными кабелями или электромагнитными помехами от других устройств. Первым шагом проверьте целостность экранирования аудиокабелей и убедитесь, что они не проходят параллельно с силовыми проводами.

Критически важно организовать правильное заземление всей аудиосистемы. Используйте единую точку заземления для всех компонентов, чтобы избежать "земляных петель", которые проявляются гудением на 50 Гц. При необходимости установите изолирующие трансформаторы или ground-loop isolator.

Практические методы подавления помех

Выбор кабелей: Применяйте экранированные межблочные кабели с толщиной оплетки не менее 90%. Для цифровых подключений предпочтительны оптические каналы (Toslink), полностью исключающие электрические наводки.

Развязка компонентов:

Размещайте трансформаторы блоков питания подальше от предусилительных каскадов
Используйте ферритовые кольца на кабелях вблизи источников помех
Подключайте чувствительные устройства через сетевые фильтры с отдельными банками питания

Проверка соединений:

Отключите все источники сигнала от усилителя
Последовательно подключайте компоненты, отслеживая появление шума
Проверьте надёжность контактов в клеммах акустических систем

Тип помехи	Признак	Решение
Земляная петля	Низкочастотное гудение	Изолирующие переходники DI-box
ВЧ-наводки	Шипение или свист	Ферритовые фильтры на кабели
Импульсные помехи	Щелчки при работе техники	Отдельная розеточная линия для аудио

Важно: При работе с фоном ниже -80 дБ не применяйте эквалайзеры для подавления – это ухудшит АЧХ. Вместо этого ищите физический источник помех: плохие контакты, неисправные блоки питания или наводки от Wi-Fi-роутеров.

Контроль нагрева корпуса при работе

Перегрев корпуса усилителя сигнализирует о потенциальных проблемах с вентиляцией или перегрузкой компонентов. Длительная работа в таком режиме ускоряет деградацию электронных элементов, особенно электролитических конденсаторов и интегральных микросхем, что неизбежно сказывается на звуке и долговечности устройства.

Стабильная температура напрямую влияет на электрические параметры транзисторов и операционных усилителей, отклонения от нормы провоцируют искажения частотной характеристики. Особенно критичен нагрев для выходных каскадов класса А/АВ, где даже +10°С к рекомендованной температуре может сместить рабочую точку и вызвать клиппинг на пиках громкости.

Методы обеспечения теплового режима

Пассивное охлаждение:

Алюминиевые радиаторы с расчетом площади 100 см² на 10 Вт мощности
Вертикальное расположение ребер охлаждения для конвекции
Термопаста между силовыми транзисторами и радиатором

Активные решения:

Вентиляторы с датчиком температуры (порог срабатывания 50-60°С)
Тепловые трубки для переноса тепла к выносным радиаторам
Автоматическое снижение мощности при критическом нагреве

Температура корпуса	Рекомендуемые действия
До 45°С	Нормальный режим
45-60°С	Проверить вентиляцию помещения
Выше 60°С	Экспресс-диагностика усилителя

Важно: При установке в стойку оставляйте минимум 5 см свободного пространства сверху и снизу. Керамические изоляторы под монтажными фланцами транзисторов предотвращают паразитный нагрев шасси. Регулярная чистка вентиляционных решеток от пыли повышает эффективность теплоотвода на 25-30%.

Тестирование на разных уровнях громкости

После подключения усилителя критически важно проверить его работу на различных уровнях громкости. Начните с минимальной громкости, убедившись, что звук появляется без задержек или посторонних шумов. Постепенно увеличивайте уровень, отслеживая стабильность сигнала и отсутствие искажений в вокале и инструментах.

Особое внимание уделите переходным участкам – зонам, где ранее проявлялись проблемы (например, 30-50% мощности старой акустики). На этих уровнях усилитель должен демонстрировать контроль над динамиками: бас остаётся собранным, высокие частоты не становятся резкими, а средние не "проваливаются".

Ключевые точки проверки

Используйте треки с широким динамическим диапазоном (оркестровая музыка, джаз) для оценки:

Тихие фрагменты (20-30% громкости): детализация звука, отсутствие фонового гула
Средний диапазон (40-60%): баланс частот, натуральность тембра
Пиковые нагрузки (70-85%): контроль баса, отсутствие хрипов дифузоров

При максимально комфортной громкости (не доводя до клиппинга!) оцените:

Сохраняется ли пространственное позиционирование инструментов
Не появляется ли компрессия или "уплощение" звука
Как ведёт себя система в продолжительных крещендо

Уровень громкости	Норма	Тревожные признаки
До 40%	Чистый фон, различимость микронюансов	Шум, потеря деталей
40-70%	Ровная АЧХ, натуральные тембры	Металлический оттенок верхов, "бубнение" низа
Свыше 75%	Мощный, но контролируемый бас	Динамические артефакты, хрип дифузоров

Фиксируйте порог, после которого звук теряет натуральность – это рабочий максимум вашей системы. Помните: качественный усилитель сохраняет тембральную целостность на любом уровне, а искажения появляются только вблизи физического предела динамиков.

Окончательная сборка и фиксация декоративных панелей

Перед установкой панелей убедитесь, что все кабели усилителя проложены без натяжения, исключены контакты с острыми кромками кузова или подвижными элементами, а места соединений защищены термоусадкой. Тщательно проверьте работу аудиосистемы на всех режимах громкости для выявления возможных посторонних шумов, вызванных помехами или неправильной коммутацией.

Приложите панели к штатным посадочным местам, совместив технологические отверстия с крепежными клипсами или шпильками кузова. Наживите все крепежные элементы вручную, избегая перекосов, после чего равномерно затяните их крестовой отверткой или шуруповертом на малых оборотах. Особое внимание уделите зонам вокруг магнитолы и вентиляционных решеток – здесь зазоры должны быть минимальными и равномерными.

Ключевые этапы фиксации

Проверка зазоров: между панелями и соседними элементами (рукояткой КПП, бардачком) оставьте технологический люфт 1-2 мм для компенсации теплового расширения
Обработка стыков: при необходимости установите скрытые пластиковые фиксаторы по линиям сопряжения панелей для предотвращения дребезжания
Финишный монтаж: установите декоративные заглушки на крепежные винты, защелкните рамки воздуховодов и светильников

Материал панели	Рекомендуемый крепеж	Момент затяжки
Пластик (ABS)	Нейлоновые клипсы	До щелчка + ¼ оборота
Дерево (МДФ)	Саморезы с пресс-шайбой	0.8-1.2 Н·м
Карбон	Винты с резиновыми прокладками	1.0-1.5 Н·м

Важно: после сборки протестируйте отсутствие вибраций, проехав по неровной дороге с включенной музыкой на средней громкости. При обнаружении посторонних звуков демонтируйте проблемную панель и установите демпфирующую ленту в местах контакта с кузовом.

Список источников

Информация для статьи основана на технической документации и экспертных материалах.

Ключевые источники включают специализированные издания и практические руководства.

Производители аудиооборудования: технические руководства по подключению усилителей
Отраслевые журналы о Hi-Fi технике и акустических системах
Специализированные форумы по аудиотехнике и звукоинженерии
Книги по основам аналоговой звукопередачи и обработки сигналов
Видеоинструкции от профессиональных инсталляторов аудиосистем
Сравнительные обзоры аудиокомпонентов в независимых медиа
Экспертные блоги по калибровке и оптимизации звукового оборудования
