Подогреватель предпусковой дизельный 14ТС 10 - комплектация, характеристики, применение

Статья обновлена: 18.08.2025

Предпусковой подогреватель 14ТС 10 – критически важное устройство для гарантированного запуска дизельных двигателей в условиях низких температур.

Данная модель обеспечивает предварительный нагрев охлаждающей жидкости двигателя перед запуском, значительно снижая износ узлов силового агрегата при холодном старте.

В статье подробно рассматривается штатная комплектация изделия, ключевые технические параметры и основные сферы его применения на спецтехнике и коммерческом транспорте.

Основные технические характеристики подогревателя 14ТС 10

Номинальное напряжение питания составляет 12 В постоянного тока. Потребляемая мощность не превышает 500 Вт при номинальном режиме работы. Устройство обеспечивает производительность по нагреваемой жидкости до 20 л/ч при стандартных условиях эксплуатации.

Рабочий диапазон температур окружающей среды колеблется от -40°C до +40°C. Максимальная температура выходящей жидкости достигает 70°C. Подогреватель функционирует на дизельном топливе с расходом не более 0,7 л/ч в штатном режиме.

Тип топлива: дизельное (сорт ДЛ, ДЗ, ДА по ГОСТ 305-82)
Масса без теплоносителя: 4,5 кг
Габаритные размеры (Д×Ш×В): 250×180×120 мм
Степень защиты IP: 34
Средний срок службы: 6 лет

Комплект поставки

Базовый комплект подогревателя 14ТС 10 содержит все ключевые компоненты для его штатной установки и эксплуатации. Стандартная поставка обеспечивает готовность устройства к интеграции в систему предпускового подогрева двигателя без необходимости приобретения дополнительных элементов.

Производитель включает в набор следующие обязательные позиции, необходимые для монтажа и функционирования системы. Комплектация является универсальной для большинства вариантов применения на дизельных силовых агрегатах.

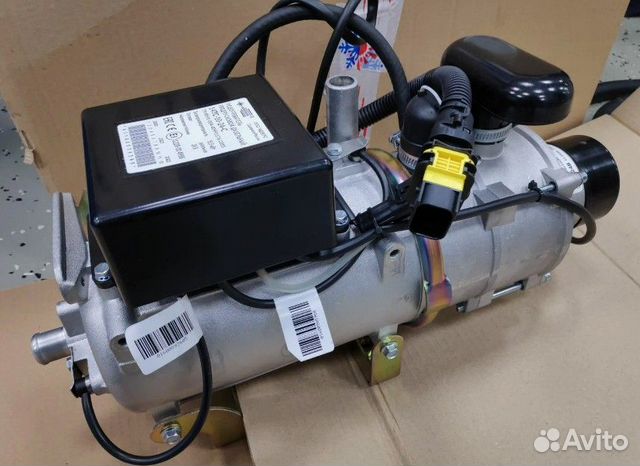

Основной блок подогревателя – корпус с камерой сгорания и теплообменником
Топливный насос – электромеханический модуль подачи дизельного топлива
Блок управления – электронный контроллер с разъемами подключения
Комплект электропроводки – жгуты с клеммами для соединения компонентов
Топливные шланги – армированные трубки для подачи горючего от бака к насосу
Жидкостные патрубки – шланги для циркуляции охлаждающей жидкости
Крепежные элементы – кронштейны, болты, гайки, хомуты для фиксации
Термореле – датчик температуры для автоматического контроля нагрева
Свеча накаливания – устройство розжига топливно-воздушной смеси
Эксплуатационная документация – паспорт изделия и руководство по монтажу

Принцип работы дизельного предпускового подогревателя 14ТС 10

Основная задача подогревателя 14ТС 10 – нагрев охлаждающей жидкости двигателя до заданной температуры перед запуском или во время стоянки. Работа основана на сжигании дизельного топлива в отдельной камере сгорания и последующей передаче выделенного тепла через теплообменник циркулирующему антифризу системы охлаждения двигателя.

Процесс полностью автоматизирован и управляется встроенным электронным блоком управления (ЭБУ). ЭБУ получает сигналы от датчиков температуры и контролирует все этапы работы: запуск, поддержание горения, регулировку мощности и безопасное отключение, обеспечивая надежность и предотвращая перегрев.

Последовательность рабочего цикла

Инициирование запуска: По сигналу от таймера, термостата или кнопки в кабине ЭБУ активирует систему.
Розжиг: Включается электромотор, приводящий в действие топливный насос и вентилятор. Топливный насос подает дизельное топливо из магистрали или собственного бачка через форсунку в камеру сгорания. Одновременно свеча накаливания или искровая свеча поджигает топливно-воздушную смесь.
Формирование пламени: Вентилятор нагнетает воздух, необходимый для горения, в камеру сгорания. Горение стабилизируется, пламя становится устойчивым.
Теплообмен: Продукты сгорания высокой температуры проходят через теплообменник (трубчатый или пластинчатый), интенсивно нагревая его стенки. Циркуляционный насос подогревателя прокачивает охлаждающую жидкость двигателя через полости теплообменника, где она поглощает тепло.
Циркуляция и нагрев: Нагретая жидкость поступает в рубашку охлаждения двигателя, прогревая блок цилиндров, головку блока и элементы системы охлаждения. Охлажденная жидкость возвращается в подогреватель для повторного нагрева, создавая замкнутый контур.
Регулировка и отключение: Датчик температуры постоянно отслеживает нагрев жидкости. При достижении заданного значения (обычно ~70-80°C) ЭБУ переводит подогреватель в экономичный режим или полностью прекращает подачу топлива и отключает его. В случае сбоя (отсутствие пламени, перегрев, проблемы с вентилятором) ЭБУ немедленно аварийно останавливает работу.

Этап цикла	Ключевые компоненты	Основная функция
Запуск и розжиг	ЭБУ, Электромотор, ТНВД, Форсунка, Свеча	Подача топлива, воздуха и инициация горения
Горение	Камера сгорания, Вентилятор	Сжигание топлива, генерация тепла
Теплопередача	Теплообменник, Циркуляционный насос	Нагрев охлаждающей жидкости двигателя
Контроль	Датчики температуры, Пламени	Обеспечение безопасности и эффективности

В результате этого цикла двигатель и его системы (масло, топливо в фильтрах) прогреваются до температуры, обеспечивающей легкий запуск даже в сильный мороз, снижение износа при пуске и создание комфортной температуры в салоне при стоянке за счет подключения к системе отопления.

Требования к топливу и электропитанию для работы устройства

Для стабильной и безопасной эксплуатации предпускового подогревателя 14ТС 10 необходимо строгое соблюдение требований к используемому топливу. Устройство рассчитано на работу исключительно с дизельным топливом, соответствующим установленным стандартам качества. Применение бензина, масел, низкокачественной солярки или альтернативных горючих жидкостей категорически запрещено, так как это приводит к выходу подогревателя из строя и аннулирует гарантию.

Энергопотребление подогревателя требует подключения к бортовой сети транспортного средства с определенными параметрами напряжения и тока. Несоблюдение этих требований может вызвать некорректную работу системы, повреждение электронных компонентов или полный отказ устройства. Особое внимание уделяется качеству и состоянию аккумуляторной батареи, так как пусковой ток является критически важным фактором для запуска нагревателя в условиях низких температур.

Основные технические требования

Топливо:

Тип: Дизельное топливо (солярка)
Стандарт: ГОСТ Р 52368-2005 (ЕН 590) или ГОСТ 305-82
Класс экологичности: Не ниже К5 (для арктического/зимнего топлива)
Температура фильтруемости: Соответствующая сезону эксплуатации (зимнее/арктическое при t° ниже -20°C)
Запрещено: Бензин, керосин, отработанное масло, биодизель (B100), бензин-дизельные смеси, топливо с водой или механическими примесями

Электропитание:

Параметр	Значение	Примечание
Номинальное напряжение	24 В ± 10%	Для работы в штатном режиме
Минимальное напряжение пуска	18 В	При температуре -40°C и ниже
Потребляемый ток (пусковой)	До 45 А	Пиковая нагрузка при запуске
Потребляемая мощность	180-300 Вт	В зависимости от режима работы
Требования к АКБ	Емкость ≥ 180 А·ч Состояние заряда ≥ 75%	Обязательно для запуска в мороз При -30°C и ниже

Критические условия эксплуатации:

При температуре ниже -25°C обязательна установка зимнего дизтоплива с депрессорными присадками.
Напряжение бортовой сети менее 22 В при -20°C требует проверки АКБ и генератора перед запуском подогревателя.
Использование топлива с цетановым числом ниже 45 увеличивает риск неполного сгорания и образования нагара.

Установка подогревателя: основные этапы и важные нюансы

Монтаж подогревателя 14ТС 10 требует строгого соблюдения последовательности операций и внимания к деталям. Неправильная установка может привести к некорректной работе, перегреву или повреждению как самого устройства, так и элементов двигателя.

Ключевыми этапами являются выбор оптимального места в подкапотном пространстве, подготовка точек крепления и магистралей, подключение к топливной системе, бортовой электросети и системе охлаждения двигателя. Особое внимание уделяется герметичности соединений и защите компонентов от вибрации.

Пошаговая последовательность монтажа

Подготовка места установки:
- Выберите площадку ниже уровня расширительного бачка (для естественной циркуляции антифриза).
- Обеспечьте зазор ≥ 50 мм от движущихся/нагревающихся деталей.
- Убедитесь в отсутствии риска контакта с магистралями или проводами при вибрации.
Крепление корпуса:
- Используйте только штатные кронштейны и резиновые демпферы из комплекта.
- Затягивайте крепеж моментом, указанным в инструкции (перетяжка вызывает деформацию корпуса).
Врезка в систему охлаждения:
- Подключите шланги подачи (от блока цилиндров) и возврата (к впускному патрубку помпы).
- Исключите перегибы шлангов – радиус изгиба ≥ 100 мм.
- Используйте только термостойкие хомуты после заполнения системы антифризом.
Подключение топливной магистрали:
- Врежьтесь в обратную топливную ветку дизеля через тройник.
- Установите топливозаборник с фильтром тонкой очистки (входит в комплект).
- Проверьте герметичность соединений до запуска подогревателя.
Электрические соединения:
- Подключите силовой кабель к АКБ через предохранитель (25-40А, длина ≤ 1.5 м).
- Заземлите корпус на кузов коротким проводом (сечение ≥ 4 мм²).
- Провод управления выведите в салон, защитите от влаги и перетирания.

Критические нюансы

Аспект	Ошибка	Последствие
Ориентация корпуса	Наклон > 15° от вертикали	Завоздушивание камеры сгорания, перегрев
Циркуляция антифриза	Подключение подачи/обратки "наоборот"	Нулевая эффективность прогрева, перегрев подогревателя
Топливоподвод	Отбор из магистрали высокого давления	Разрушение топливного насоса подогревателя
Вентиляция	Монтаж вплотную к изоляции или панелям	Перегрев, оплавление пластика, риск возгорания

После установки обязательно выполните контрольный запуск: проверьте отсутствие течей антифриза/топлива, равномерность нагрева выходного шланга, стабильность работы вентилятора и отключение по таймеру. Первые 2-3 цикла работы возможен запах гари – это выгорание консервационной смазки.

Типичные сферы применения подогревателей 14ТС 10 на технике

Подогреватель 14ТС 10 активно используется на грузовом автотранспорте для обеспечения стабильного запуска двигателя в морозы. Его устанавливают на дизельные тягачи, самосвалы и бортовые платформы марок КамАЗ, МАЗ, Урал, обеспечивая эксплуатацию в условиях Крайнего Севера, Сибири и других регионов с экстремально низкими температурами.

Устройство востребовано в коммунальной и спецтехнике: снегоочистители, аварийные службы, автокраны и пожарные машины полагаются на подогреватель для круглосуточной готовности к работе зимой. Незаменим он и для автобусов междугородних маршрутов, где простои из-за неисправностей двигателя критичны для графика движения.

Ключевые направления эксплуатации

Строительная отрасль: экскаваторы, бульдозеры, автобетоносмесители
Сельское хозяйство: тракторы, зерноуборочные комбайны, кормораздатчики
Военная техника: бронетранспортеры, топливозаправщики, инженерные машины
Дизель-генераторы: резервные электростанции в удалённых объектах
Речной и морской транспорт: судовые дизели и вспомогательные установки

Эксплуатационное обслуживание подогревателя: процедуры и сроки

Регулярное техническое обслуживание подогревателя 14ТС-10 гарантирует его надежную работу и предотвращает преждевременные отказы. Основные процедуры включают визуальный контроль, очистку элементов, замену расходников и диагностику функциональных параметров согласно регламенту производителя.

Периодичность обслуживания определяется наработкой моточасов или календарным сроком эксплуатации. Критически важные операции выполняются перед началом зимнего сезона и после длительного простоя. Нарушение интервалов ведет к снижению КПД, повышенному расходу топлива и риску поломки.

Типовые процедуры обслуживания

Ежедневно: Проверка герметичности топливных магистралей, отсутствие подтеков охлаждающей жидкости
Каждые 50 моточасов:
- Очистка воздухозаборной сетки от пыли
- Удаление сажи из камеры сгорания металлической щеткой
Сезонное (перед зимой):
1. Замена топливного фильтра тонкой очистки
2. Контроль состояния свечи накаливания
3. Проверка уровня электролита в аккумуляторе системы управления

Регламент замены компонентов

Компонент	Периодичность замены
Топливный фильтр	200 моточасов / 1 раз в год
Свеча накаливания	500 моточасов / 2 года
Топливный насос	По результатам диагностики давления

Диагностика после обслуживания обязательна: тестовый запуск с замером потребляемого тока, температуры выходного патрубка и времени выхода на номинальный режим. Отклонение параметров более чем на 15% от паспортных значений требует поиска неисправностей.

Важно: При использовании низкокачественного дизтоплива интервалы очистки камеры сгорания сокращаются вдвое. Все работы выполняются при отключенном питании и остывшем теплообменнике.

Устранение распространенных неисправностей 14ТС 10 своими руками

Эффективная работа предпускового подогревателя 14ТС 10 критически важна в холодное время года. Многие типичные проблемы можно диагностировать и устранить самостоятельно, обладая базовыми навыками и соблюдая меры предосторожности. Первым шагом всегда является точное определение симптомов неисправности.

Перед любыми работами обязательно отключите подогреватель от источника питания (бортовой сети). Убедитесь, что система остыла, особенно при работе с топливными компонентами или нагревательными элементами. Работайте в хорошо проветриваемом помещении, избегайте открытого огня из-за риска воспламенения топлива.

Типовые неисправности и способы их устранения

1. Подогреватель не запускается или запускается и сразу глохнет:

Проверка питания: Убедитесь в надежности подключения клемм на блоке управления и самом подогревателе. Проверьте предохранители в цепи подогревателя (номинал указан в инструкции, обычно 20-30А). Измерьте напряжение на клеммах подогревателя при попытке запуска – должно быть не менее 10.5В.
Подача топлива:
- Убедитесь в наличии дизельного топлива в баке и его качестве (не замерзло, нет воды).
- Проверьте топливный шланг от магистрали/насоса к подогревателю на предмет перегибов, трещин, засоров.
- Отсоедините топливный шланг от подогревателя. При включении подогревателя (на этапе прокачки) из шланга должна поступать струйка топлива. Если нет – проблема в топливном насосе подогревателя (заклинил, вышел из строя) или засорении магистрали/фильтра.
- Проверьте топливозаборник в баке на засорение.
Воздушная пробка: Ослабьте топливную гайку на топливном насосе подогревателя или на форсунке. Включите подогреватель на прокачку (обычно первый этап цикла). Дождитесь выхода чистой струи топлива без пузырьков воздуха. Затяните гайку.

2. Подогреватель запускается, но не выходит на режим или слабо греет:

Загрязнение форсунки: Основная причина плохой работы. Снимите форсунку (предварительно отсоединив топливопровод и провода свечи накаливания). Аккуратно прочистите отверстие форсунки мягкой медной проволокой или деревянной зубочисткой. Никогда не используйте стальные иглы или сверла! Продуйте сжатым воздухом. Проверьте распыл – при подаче напряжения на насос и свечу (осторожно!) факел должен быть ровным конусом без крупных капель.
Неисправность свечи накаливания: Проверьте ее сопротивление (между центральным контактом и корпусом). Исправная свеча имеет низкое сопротивление (обычно 0.5-2.0 Ом). Бесконечное сопротивление – обрыв, замена. Проверьте подачу напряжения на свечу при запуске.
Загрязнение камеры сгорания и теплообменника: Нагар снижает КПД. Требуется демонтаж и механическая очистка камеры сгорания, жаровых труб и теплообменника от нагара и сажи. Используйте щетки и специальные очистители.
Забит воздухозаборник/выхлоп: Убедитесь, что патрубок забора воздуха и выхлопная труба не пережаты и не забиты грязью, снегом или льдом.

3. Проблемы с электрикой и автоматикой:

Компонент	Симптом	Проверка/Устранение
Датчик перегрева	Частые аварийные остановки	Проверить целостность цепи датчика (сопротивление). Проверить надежность контакта на корпусе подогревателя.
Датчик пламени	Подогреватель глохнет после старта	Проверить целостность провода к датчику (ионному стержню в камере сгорания). Очистить контакт стержня от нагара.
Блок управления	Нет реакции на включение, нештатные режимы	Проверить подачу питания и массу на блок. Визуальный осмотр на предмет повреждений, подгораний. Замена блока – сложная процедура, часто требует спецоборудования.
Термореле (внешний термостат)	Не включается/не выключается по температуре	Проверить срабатывание мультиметром при нагреве/охлаждении чувствительного элемента. Заменить при неисправности.

4. Сильная вибрация, дым из выхлопа:

Дисбаланс вентилятора: Проверить, не задевает ли крыльчатка вентилятора за корпус. Убедиться, что на лопастях нет налипшей грязи, льда или деформаций. При сильной вибрации – замена вентилятора в сборе.
Белый/серый дым: Указывает на неполное сгорание топлива. Основные причины: загрязненная форсунка, слабое накаливание свечи, низкое напряжение, воздушная пробка в топливе, вода в топливе.
Черный дым: Сильное переобогащение смеси. Причины: неисправность/загрязнение форсунки (льет топливо), недостаток воздуха (забит воздухозаборник), проблемы с топливным насосом (избыточная подача).

5. Перегрев подогревателя:

Низкая скорость циркуляции ОЖ: Проверить работу основного циркуляционного насоса системы отопления/двигателя. "Развоздушить" систему охлаждения.
Забит теплообменник подогревателя: Промыть контур подогревателя водой под давлением (в направлении, обратном циркуляции ОЖ) или спецсредствами для удаления накипи.
Неисправность датчика перегрева или блока управления: См. пункт 3.

Список источников

При подготовке материалов о предпусковых подогревателях 14ТС 10 критически важна опора на проверенные технические документы и нормативные данные. Достоверность информации обеспечивается использованием официальных источников от производителей и отраслевых стандартов.

Следующие категории документов составляют основу для анализа комплектации, характеристик и применения дизельных предпусковых подогревателей 14ТС 10. Они включают технические спецификации, руководства по эксплуатации и отраслевые исследования.

Официальное руководство по эксплуатации и техническому обслуживанию подогревателя 14ТС 10 (завод-изготовитель)
Каталоги запчастей и сборочных единиц 14ТС 10 от производителя оборудования
ГОСТ Р 53633-2009 "Подогреватели предпусковые автотракторных двигателей"
Технические отчеты испытаний подогревателей в климатических камерах (НИИ тепловой техники)
Монографии "Системы предпускового подогрева дизельных двигателей" (отраслевые издания)
Инструкции по монтажу и интеграции 14ТС 10 в спецтехнику (производственные рекомендации)
Журнальные публикации в специализированных изданиях ("Автотракторное электрооборудование", "Транспортная техника")
Паспорта безопасности и сертификаты соответствия ТР ТС 018/2011 на подогреватель
