Подрамник ВАЗ-2109 - конструкция, монтаж, преимущества и недостатки

Статья обновлена: 18.08.2025

Подрамник – несущая конструкция в передней подвеске ВАЗ-2109, выполняющая роль основания для крепления рычагов, стабилизатора поперечной устойчивости и силового агрегата.

Данный элемент критично влияет на геометрию подвески, жесткость кузова и управляемость автомобиля, а его монтаж требует строгого соблюдения технологии.

Необходимые инструменты для установки и снятия подрамника

Установка или демонтаж подрамника на ВАЗ-2109 требует наличия определенного набора инструментов и приспособлений. Работа связана с откручиванием сильно затянутых и часто прикипевших болтов, поддержкой тяжелых агрегатов и манипуляциями с нагруженными узлами подвески.

Отсутствие нужного инструмента не только сильно усложнит процесс, но и может сделать его небезопасным или привести к повреждению компонентов автомобиля. Крайне важно подготовить все необходимое заранее.

Основной набор инструментов

Для выполнения работ потребуются следующие ключи и приспособления:

Домкрат (желательно гидравлический) - для подъема автомобиля.
Стапельные подставки (козлы) или надежные опоры - для безопасной фиксации автомобиля в поднятом состоянии. Никогда не работайте под машиной, стоящей только на домкрате!
Дополнительный домкрат или монтажная подставка с регулировкой высоты - для поддержки двигателя (КПП) и самого подрамника при его снятии/установке.
Набор рожковых ключей и накидных ключей (на 13, 14, 15, 17, 19 мм - основные размеры).
Набор головок (трещотка, удлинители, кардан) с размерами: 13, 14, 15, 17, 19 мм.
Вороток или силовой удлинитель ("труба") - для сорванных или сильно затянутых болтов.
Молоток (средний, 500-800 г).
Универсальная смазка-растворитель (типа WD-40 или аналог) - для обработки резьбовых соединений перед откручиванием.
Съемник шаровых опор (типа "вилка" или винтовой) - для отсоединения шаровых от рычагов подрамника.

Дополнительные/полезные инструменты

Ударный гайковерт (пневматический или электрический) - значительно ускоряет процесс откручивания гаек и болтов крепления подрамника и рычагов.
Газовый ключ (№2 или №3) - может пригодиться для удержания эксцентриковых втулок стабилизатора или в сложных ситуациях.
Монтировка - для поддевания, выравнивания отверстий, снятия шаровых опор.
Зубило - как крайняя мера для сорванных гаек (использовать осторожно!).
Торцевые головки под ударный гайковерт (соответствующих размеров).
Набор новых болтов и гаек крепления подрамника к кузову (сильно рекомендуется заменить при сборке).

Таблица основных размеров крепежа:

Соединение	Размер ключа (мм)	Примечание
Крепление подрамника к кузову (передние)	17	Очень длинные болты, часто прикипают
Крепление подрамника к кузову (задние)	19	Эксцентриковые болты (регулировка развала)
Крепление рычагов к подрамнику	19	Гайки на втулках
Крепление шаровой опоры к рычагу	17	Часто требуется съемник
Крепление стабилизатора поперечной устойчивости	13	Скобы и втулки

Пошаговая инструкция по демонтажу старого подрамника

Перед началом работ подготовьте гараж с ямой или подъемником, домкраты, противооткатные упоры, набор гаечных ключей и головок (включая накидные на 17-19 мм), торцевые удлинители, молоток, WD-40, съемник шаровых опор. Убедитесь в наличии новых крепежных болтов подрамника – повторное использование старых недопустимо.

Обязательно снимите клеммы с аккумулятора и уберите из салона посторонние предметы. Наденьте защитные очки и перчатки – при откручивании ржавых соединений возможны сколы металла и попадание технических жидкостей на кожу.

Последовательность демонтажа

Зафиксируйте автомобиль:
- Поставьте на ровную площадку
- Застопорите задние колеса упорами
- Приподнимите перед домкратом и установите на козелки
- Снимите передние колеса
Обработайте крепежные элементы:
- Обильно нанесите WD-40 на болты крепления подрамника к кузову (4 шт.)
- Обработайте соединения стабилизатора поперечной устойчивости
- Очистите резьбовые участки проволочной щеткой
Отсоедините рулевые тяги:
- Выбейте шплинты пальцев рулевых наконечников
- Снимите гайки съемником типа "грибок"
- Отведите тяги в сторону, зафиксировав проволокой
Демонтируйте элементы подвески:
- Открутите нижние крепления амортизаторов
- Снимите болты крепления реактивных тяг
- Отсоедините стабилизатор поперечной устойчивости от стоек
Отсоедините тормозные шланги:
- Ослабьте хомуты крепления шлангов к подрамнику
- Аккуратно отведите шланги без перегибов
Выкрутите крепежные болты:
- Поочередно открутите 4 основных болта подрамника
- Используйте удлинитель с воротком для усиления рычага
- При закисании резьбы прогревайте гайки газовой горелкой
Снимите подрамник:
- Плавно опустите конструкцию домкратом
- Контролируйте положение тормозных трубок и проводки
- Извлеките узел из-под автомобиля

Критичные моменты	Рекомендации
Сорванные болты	Используйте экстракторы или высверливание
Деформация сайлент-блоков	Не ставьте подрамник на землю металлическими частями
Повреждение тормозных магистралей	Фиксируйте шланги до полного освобождения креплений

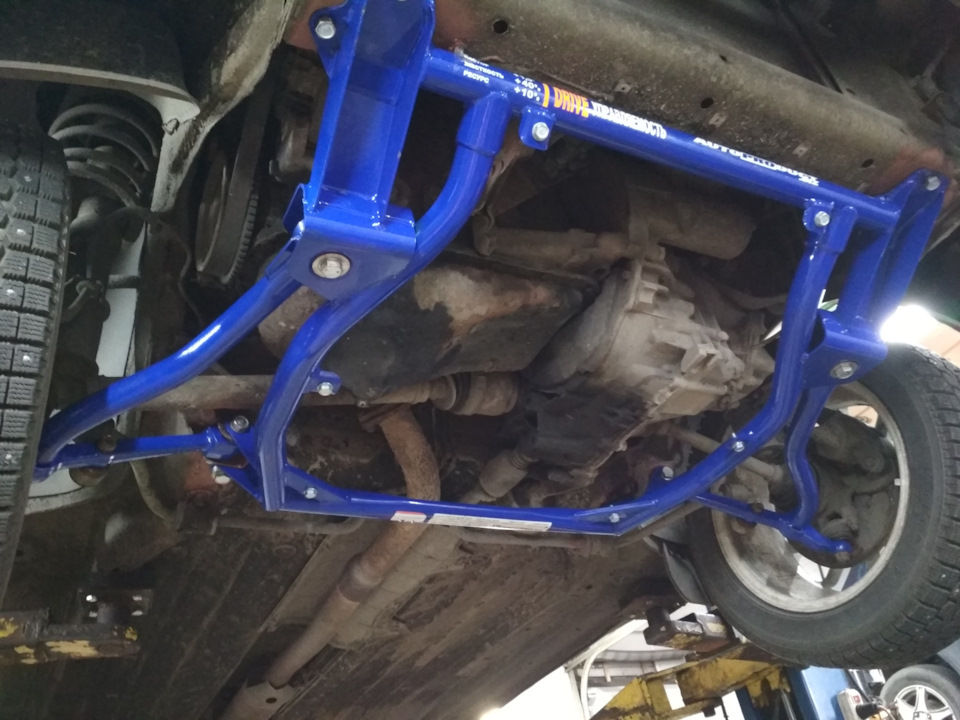

Технология установки подрамника на ВАЗ-2109

Перед началом работ обеспечьте безопасный подъём автомобиля на подъёмнике или эстакаде. Полностью демонтируйте защиту картера двигателя, элементы выпускной системы (глушитель, резонатор), а также рулевые тяги и наконечники для беспрепятственного доступа к местам крепления лонжеронов кузова. Тщательно очистите резьбовые соединения от грязи и обработайте проникающей смазкой.

Подготовьте комплект подрамника, проверьте наличие всех крепёжных элементов (штатных или усиленных из комплекта). Убедитесь в целостности посадочных мест на кузове и отсутствии критической коррозии. При необходимости произведите укрепление точек крепления металлическими пластинами (шайбами) для распределения нагрузки.

Последовательность монтажа

Фиксация подрамника: Поднимите подрамник домкратом или при помощи помощника, совместите монтажные отверстия с проушинами на лонжеронах кузова. Используйте временные направляющие болты для предварительной фиксации конструкции.
Затяжка крепежа: Установите все штатные или усиленные болты крепления (обычно 8-10 шт.) согласно схеме производителя подрамника. Затягивайте болты крест-накрест динамометрическим ключом с усилием, указанным в инструкции к подрамнику (обычно 80-110 Н·м).
Обратная сборка: Смонтируйте рулевые тяги и наконечники, затяните их крепления с требуемым моментом. Установите выпускную систему, избегая её контакта с элементами подрамника. Смонтируйте защиту картера двигателя при её наличии.

Обязательные действия после установки:

Проверьте отсутствие люфтов в рулевом управлении.
Проконтролируйте зазоры между подрамником, кузовом и элементами подвески/выхлопа.
Выполните развал-схождение колёс, так как геометрия подвески изменяется.
Проведите тестовый заезд на малой скорости с прослушиванием на предмет посторонних стуков.

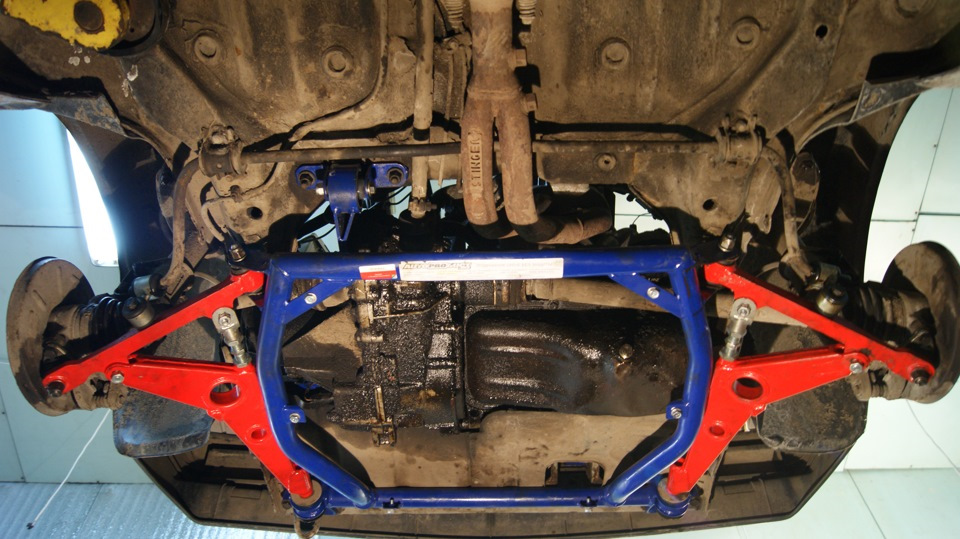

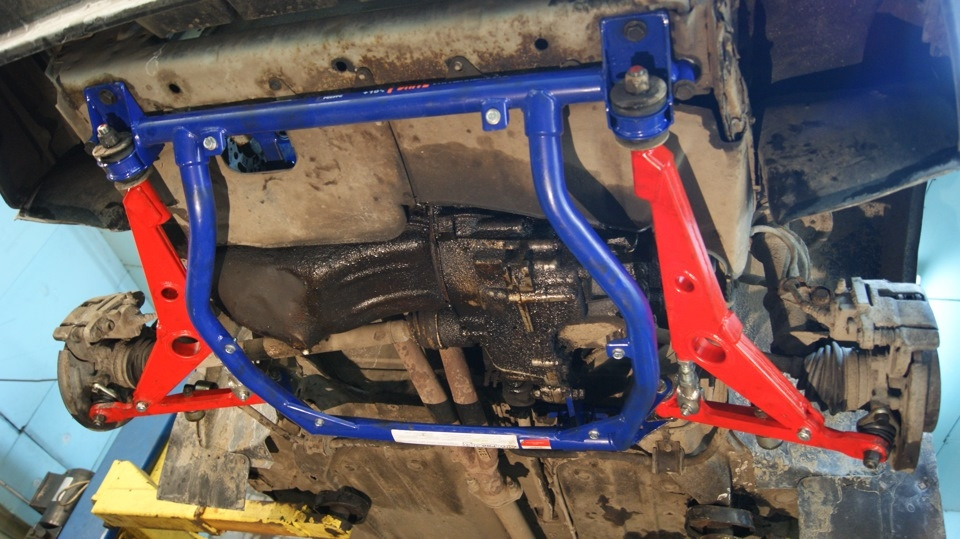

Преимущества усиленного подрамника перед штатным

Усиленный подрамник обеспечивает принципиально иную жесткость передней части кузова ВАЗ-2109. За счет применения толстостенного металла и дополнительных ребер жесткости он эффективно гасит вибрации и препятствует деформациям при нагрузках, что недостижимо для тонкостенного штатного узла.

Конструкция позволяет точнее позиционировать элементы подвески и рулевого управления благодаря стабильной геометрии креплений. Это минимизирует "усталостные" изменения развала-схождения даже при активной эксплуатации на плохих дорогах, где штатный подрамник со временем деформируется.

Ключевые функциональные преимущества:

Повышенная устойчивость – снижение кренов в поворотах и "клевков" при торможении за счет монолитной связи лонжеронов
Улучшенная управляемость – точная обратная связь руля и предсказуемая реакция на маневры
Защита двигателя – снижение ударных нагрузок на силовой агрегат при наезде на препятствия
Снижение нагрузок на кузов – предотвращение усталостных трещин в точках крепления штатного подрамника
Адаптивность для тюнинга – возможность установки мощных двигателей и тяжелых КПП без риска деформации

Критерий	Штатный подрамник	Усиленный подрамник
Толщина металла	1.5-2 мм	3-4 мм
Ресурс при эксплуатации на бездорожье	60-80 тыс. км	120+ тыс. км
Поперечная жесткость	Базовый уровень	Увеличена на 40-60%

Важным аспектом является равномерное распределение энергии удара при ДТП – усиленная конструкция меньше деформируется, снижая риск смещения двигателя в салон. Дополнительные крепежные точки позволяют интегрировать элементы безопасности, например, защиты картера.

Типичные проблемы после установки подрамника и их решение

Установка подрамника на ВАЗ-2109 изменяет жесткость конструкции передней подвески, что иногда провоцирует нештатные нагрузки на компоненты. Это может проявляться в виде новых шумов, вибраций или ускоренного износа деталей даже при корректном монтаже.

Большинство проблем возникает из-за нарушения технологии установки, несоответствия крепежа или естественной приработки узлов. Своевременная диагностика и соблюдение регламента обслуживания позволяют быстро устранить негативные эффекты.

Посторонние стуки при движении по неровностям

Возникают из-за недостаточной затяжки болтов крепления подрамника или ослабления соединений элементов подвески. Проверьте момент затяжки основных креплений (85-95 Н·м) и рычагов подвески. При сохранении стука замените сайлентблоки рычагов на полиуретановые.
Вибрация на руле и кузове

Появляется при контакте подрамника с кузовными элементами или из-за дисбаланса колес после изменения геометрии подвески. Проверьте зазоры между подрамником и кузовом (минимум 5 мм), установите виброизоляционные прокладки. Обязательно выполните балансировку колес.
Увод автомобиля в сторону

Свидетельствует о нарушении углов развала-схождения. Установка подрамника смещает точки крепления подвески. Немедленно проведите регулировку сход-развала на стенде. Повторите процедуру после пробега 500 км.
Ускоренный износ резинотехнических элементов

Повышенная жесткость конструкции увеличивает нагрузки на сайлентблоки и шаровые опоры. Регулярно контролируйте состояние этих деталей. Используйте усиленные полиуретановые втулки и оригинальные шаровые опоры.
Деформация крепежных проушин

При использовании нештатных болтов или превышении усилия затяжки возможно повреждение точек крепления. Всегда применяйте болты класса прочности 10.9. При деформации проушин демонтируйте подрамник и восстановите геометрию кузова.
