Подшипник 6207 - ключевые параметры и области применения
Статья обновлена: 18.08.2025
Подшипник качения 6207 является одним из наиболее распространенных и востребованных стандартных узлов в современной промышленности.
Его универсальная конструкция и сбалансированные технические параметры обеспечивают надежную работу в разнообразных механизмах.
Данная статья подробно рассматривает ключевые особенности, основные размеры и рабочие характеристики модели 6207, а также типичные сферы его эксплуатации.
Расшифровка условных обозначений в маркировке
Маркировка подшипника 6207 содержит закодированную информацию о его ключевых технических параметрах. Основное обозначение состоит из цифр, где каждая группа символов отражает конкретную характеристику изделия. Стандартная система нумерации соответствует международным нормам ISO.
Расшифровка выполняется по схеме: первая цифра указывает на тип подшипника, вторая – на серию размеров, а последующие цифры определяют габаритные параметры. Дополнительные символы (буквы или цифры перед/после основного номера) обозначают конструктивные особенности.
Структура обозначения 6207
- Первая цифра "6" – тип подшипника: шариковый радиальный однорядный без канавок на наружном кольце
- Вторая цифра "2" – серия по ширине и диаметру: легкая серия 2
- Последние две цифры "07" – внутренний диаметр: 07 × 5 = 35 мм (для размеров 20-480 мм)
| Дополнительные символы | Значение (примеры) |
| Префиксы (перед цифрами) | RS – уплотнение с резиновым покрытием, Z – металлическая защитная шайба |
| Суффиксы (после цифр) | C3 – увеличенный радиальный зазор, P6 – класс точности выше нормального |
- Отсутствие префикса означает открытую конструкцию (без уплотнений)
- Отсутствие суффикса указывает на стандартный зазор (CN) и нормальный класс точности (P0)

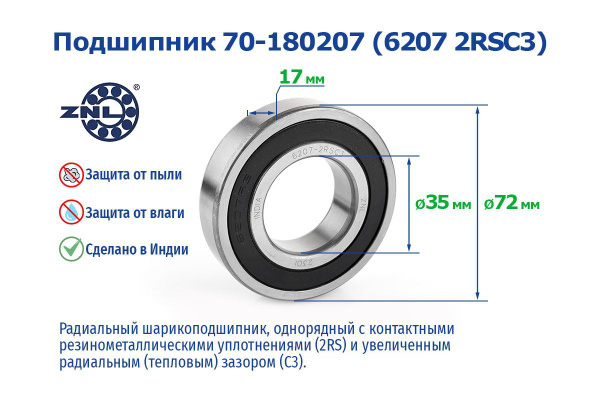

Геометрические размеры: внутренний/наружный диаметр, ширина
Подшипник 6207 имеет строго регламентированные геометрические параметры согласно международным стандартам ISO 15:2011. Его внутренний диаметр составляет 35 мм, наружный – 72 мм, при ширине 17 мм. Эти размеры являются базовыми для определения посадочных мест на валу и в корпусе.
Точность исполнения гарантирует правильную посадку: внутренний диаметр соответствует валу, наружный – корпусному отверстию. Радиус закругления фаски равен 1.1 мм, что обеспечивает корректное прилегание сопрягаемых деталей без зазоров или деформаций.
| Параметр | Обозначение | Значение (мм) |
|---|---|---|
| Внутренний диаметр | d | 35 |
| Наружный диаметр | D | 72 |
| Ширина | B | 17 |
| Минимальный радиус фаски | rmin | 1.1 |
Ключевые особенности размерной группы 62:
- Унификация – совместимость с типовыми конструктивными решениями
- Соотношение габаритов – оптимальный баланс D/d и B/d для радиальных нагрузок
- Ряды исполнения – соответствие нормальной серии (обозначение отсутствует)
Допустимые статические и динамические нагрузки
Статическая нагрузка (C0) для подшипника 6207 составляет 19,8 кН. Это предельное значение, которое может выдержать неподвижный узел без образования недопустимой пластической деформации тел качения и дорожек. Учитывается при длительном простое оборудования или редком вращении с минимальными оборотами, когда динамические факторы отсутствуют.
Динамическая грузоподъемность (C) достигает 33,4 кН. Данный параметр определяет долговечность изделия при вращении: нагрузка, которую подшипник способен воспринимать в течение расчетного срока службы (1 млн оборотов) без признаков усталостного разрушения. На практике влияет на подбор узла для механизмов с постоянным или переменным движением вала.
Ключевые аспекты эксплуатации
При расчетах учитывайте:
- Эквивалентная динамическая нагрузка (P): Рассчитывается по формуле P = X·Fr + Y·Fa, где Fr – радиальная, Fa – осевая составляющие, X и Y – коэффициенты.
- Ресурс работы: Определяется как L10 = (C/P)3 (млн оборотов), где L10 – базовый срок службы для 90% надежности.
- Температурный фактор: При нагреве свыше +150°C требуется корректировка нагрузок из-за снижения прочности материала.
| Параметр | Обозначение | Значение (кН) |
|---|---|---|
| Динамическая нагрузка | C | 33,4 |
| Статическая нагрузка | C0 | 19,8 |
Осевые нагрузки: Подшипник 6207 воспринимает ограниченные осевые усилия – не более 20% от неиспользованной допустимой радиальной нагрузки. Превышение вызывает скольжение роликов, перегрев и ускоренный износ.
Предельная частота вращения для разных условий работы
Предельная частота вращения подшипника 6207 определяется конструктивными особенностями, типом смазки и условиями эксплуатации. Превышение допустимых значений ведет к перегреву, деформации сепаратора и ускоренному износу. Для радиального шарикоподшипника 6207 номинальное значение составляет ~10 000 об/мин при идеальных условиях, но реальные показатели варьируются.
Фактическая рабочая частота зависит от метода смазки, нагрузки и температурного режима. При использовании пластичной смазки скорость снижается на 20-30% по сравнению с жидкими маслами. Осевые нагрузки свыше 5% от динамической грузоподъемности требуют дополнительного уменьшения частоты вращения.
Ключевые зависимости
| Условия работы | Предельная частота (об/мин) | Примечания |
|---|---|---|
| Масляная ванна | 8 000–10 000 | Оптимально для высоких скоростей |
| Консистентная смазка | 6 000–7 500 | Требует регулярного пополнения |
| Осевая нагрузка >5% Cr | 4 500–6 000 | Cr = 25.5 кН для 6207 |
| Повышенная температура (>80°C) | ≤7 000 | Необходим термостойкий смазочный материал |
Критические ограничения:
- Сепаратор из полиамида PA66: максимум 8 000 об/мин при +120°C
- Стальной штампованный сепаратор: до 10 000 об/мин
- Вибрационные нагрузки снижают допустимую скорость на 15-25%
Рекомендации: Для достижения максимальной частоты вращения используйте синтетические масла с принудительной циркуляцией, контролируйте соосность валов и исключите перекосы. При скоростях выше 7 000 об/мин обязателен точный термомониторинг зоны подшипника.
Материалы колец, тел качения и сепаратора
Кольца и тела качения подшипника 6207 изготавливаются преимущественно из высокоуглеродистой хромосодержащей стали марки ШХ15 (аналог AISI 52100). Этот материал подвергается глубокой закалке до твердости 60-65 HRC, что обеспечивает высокую износостойкость и сопротивление усталости при контактных нагрузках. Сталь проходит строгий контроль на отсутствие дефектов структуры и включений.
Сепаратор чаще всего выполняется из конструкционной стали (штампованный тип) или полиамида РА66 (технополимер). Стальные сепараторы отличаются повышенной термостойкостью (до +120°C) и механической прочностью. Полиамидные аналоги легче на 15-20%, обеспечивают лучшие смазочные свойства и снижение шума, но ограничены температурой эксплуатации до +80-100°C.
Ключевые особенности материалов
- Кольца/шарики: Микроструктура закаленной стали содержит мелкодисперсные карбиды, повышающие усталостный ресурс
- Сепаратор стальной: Дополнительное фосфатирование для улучшения приработки и удержания смазки
- Сепаратор полиамидный: Устойчив к синтетическим маслам и ингибиторам коррозии, но чувствителен к гидролизу
| Компонент | Материал | Твердость/Свойства |
|---|---|---|
| Наружное/внутреннее кольцо | Сталь ШХ15 | 60-65 HRC |
| Шарики | Сталь ШХ15 | 61-66 HRC |
| Сепаратор (стальной) | Сталь 08кп/10 | Покрытие ZnPh |
| Сепаратор (полимерный) | Полиамид РА66 | Самосмазывающийся |
Классы точности и зазоры согласно стандартам ISO
Класс точности подшипников качения регламентируется стандартом ISO 492, определяющим допуски на геометрические параметры: ширину кольца, диаметры посадочных поверхностей, биение дорожек качения и радиальное торцевое биение. Более высокий класс (например, P6, P5) обеспечивает меньшие отклонения размеров и улучшенную кинематику вращения. Для подшипника 6207 базовым является класс P0 (стандартная точность), но доступны и прецизионные варианты.
Радиальный зазор – критический параметр, определяющий величину перемещения внутреннего кольца относительно наружного в радиальном направлении. Согласно ISO 5753-1, зазоры классифицируются по группам: от минимального C2 до максимального C5. Для подшипника 6207 со стандартными размерами 35×72×17 мм типичным является зазор CN (нормальный), но при специфических условиях эксплуатации выбирают C3 или C4.
| Класс точности ISO | Описание | Типичное применение |
|---|---|---|
| P0 (PN) | Нормальная точность, стандартный класс | Общепромышленное оборудование |
| P6 | Повышенная точность | Электродвигатели, редукторы |
| P5 | Высокая точность | Станки, прецизионные узлы |
| Обозначение зазора | Диапазон для 6207, мкм | Рекомендации по применению |
|---|---|---|
| C2 | 3–13 | Жёсткие валы, малые температурные расширения |
| CN (Normal) | 10–20 | Стандартные условия, статическая нагрузка |
| C3 | 20–33 | Высокие скорости/температуры, натяг в посадках |
| C4 | 33–48 | Ударные нагрузки, значительный нагрев |
Рекомендуемые типы смазочных материалов
Правильный выбор смазки для подшипника 6207 критически важен для обеспечения его долговечности и эффективной работы. Несоответствующий материал ускоряет износ, повышает вибрацию и может вызвать перегрев узла.
Основными критериями выбора являются: скорость вращения вала, температурный диапазон эксплуатации, тип нагрузки (статическая/динамическая), уровень вибраций и требования к защите от коррозии или влаги.
Оптимальные варианты смазок
- Литиевые консистентные смазки (NLGI 2) – универсальное решение для умеренных скоростей (до 6000 об/мин) и температур от -30°C до +110°C. Обладают хорошей адгезией и водостойкостью.
- Полимочевинные смазки – рекомендуются для высокооборотных применений (свыше 6000 об/мин) и температур до +150°C. Устойчивы к окислению, совместимы с пластиками.
- Синтетические масла ISO VG 32-68 – для экстремальных температур (-50°C...+180°C) или высоких скоростей с принудительной циркуляцией. Требуют герметичных уплотнений.
- Смазки с дисульфидом молибдена – для ударных нагрузок или старт-стопных режимов. Добавка MoS2 снижает трение при граничной смазке.
Особенности монтажа и центрирования на валу
Подшипник 6207 устанавливается на вал с номинальным диаметром 35 мм, требующий точного соблюдения посадочных размеров. Для передачи крутящего момента используется преимущественно переходная (k6) или натяжная (m6) посадка, исключающая проворачивание внутреннего кольца. Монтаж выполняется с осевым усилием, прикладываемым исключительно к внутреннему кольцу во избежание повреждения сепаратора или тел качения.
Центрирование обеспечивается прецизионной обработкой посадочной поверхности вала (шероховатость Ra ≤ 1.6 мкм) и строгой перпендикулярностью заплечиков. Радиальное биение вала под подшипник не должно превышать 0,02–0,03 мм. Обязательна фиксация подшипника на валу стопорными кольцами или концевыми шайбами для предотвращения осевого смещения.
Ключевые этапы монтажа
- Подготовка поверхностей: очистка вала от загрязнений и устранение заусенцев.
- Термический метод: нагрев подшипника в масляной ванне до 80–90°C для расширения внутреннего кольца.
- Механический пресс: использование оправки с передачей усилия только через внутреннее кольцо.
- Контроль посадки: проверка отсутствия перекоса по зазору между торцом кольца и заплечником вала.
| Параметр | Требование |
|---|---|
| Допуск вала (диаметр 35 мм) | h6 или js6 |
| Монтажное усилие | 3–5 кН (для прессовой посадки) |
| Температура нагрева | ΔT ≤ 50°C относительно вала |
| Осевой зазор | 0,05–0,1 мм после установки |
Важно: запрещено ударное воздействие на наружное кольцо. При использовании гидропресса масляный канал в вале должен совпадать с кольцевой канавкой подшипника для равномерного распределения давления. После монтажа проверяется свободное вращение без заеданий и акустических аномалий.
Распространенные причины преждевременного износа
Неправильный монтаж является ключевым фактором: перекосы при установке, ударные нагрузки во время запрессовки или использование неподходящих инструментов повреждают дорожки качения и сепаратор. Несоблюдение соосности валов создает дополнительные напряжения, ускоряющие усталостный износ материала.
Некорректная смазка катастрофически влияет на ресурс. Недостаток смазочного материала приводит к сухому трению и перегреву, а избыток вызывает повышенное сопротивление и тепловыделение. Загрязнение смазки абразивными частицами (пыль, металлическая стружка) действует как абразив, истончая рабочие поверхности.
Критичные эксплуатационные факторы
- Перегрузки – превышение допустимых радиальных/осевых нагрузок провоцирует выкрашивание и трещины
- Вибрации и дисбаланс – вызывают микропроскальзывание тел качения (фреттинг-коррозия)
- Тепловое воздействие – перегрев снижает твердость колец и шариков, деградирует смазку
- Влага и коррозия – окисление поверхностей увеличивает шероховатость и трение
- Электрическое эродирование – токи утечки оставляют кратеры на поверхностях качения
Пренебрежение регулярным техобслуживанием усугубляет все перечисленные проблемы: несвоевременная замена смазки, игнорирование зазоров и состояния уплотнений сокращают срок службы до 30-50% от расчетного.
Использование в автомобильных агрегатах: генераторы, насосы
Подшипник 6207 устанавливается в генераторах для поддержки вала ротора, обеспечивая стабильное вращение при высоких оборотах (до 10 000 об/мин). Его способность выдерживать радиальные нагрузки от ременного привода и вибрации двигателя делает его ключевым элементом для бесперебойной выработки электроэнергии.
В насосных системах (водяных, топливных, масляных) 6207 применяется для фиксации вала крыльчатки. Подшипник функционирует в условиях постоянного контакта с рабочими жидкостями, сохраняя герметичность благодаря защитным шайбам или уплотнениям (типа 2RS или ZZ), что предотвращает загрязнение и потерю смазки.
Критичные параметры для автомобильного применения
- Температурный диапазон: Работает при -40°C до +120°C, сохраняя целостность смазочных материалов.
- Нагрузочная способность: Динамическая грузоподъемность 25.5 кН выдерживает вибрации и ударные воздействия.
- Точность вращения: Класс точности P6 обеспечивает минимальное биение вала, критичное для генераторов и топливных насосов.
| Агрегат | Роль подшипника | Эксплуатационные требования |
|---|---|---|
| Генератор | Опора ротора | Высокая скорость, радиальные нагрузки от ремня |
| Топливный насос | Фиксация вала крыльчатки | Стойкость к бензину/дизелю, герметичность |
| Водяная помпа | Поддержка вала с крыльчаткой | Работа в антифризе, осевые нагрузки |
Для продления срока службы в насосах используются модификации с двойными уплотнениями (2RS), блокирующими проникновение абразивов и влаги. В генераторах предпочтение отдается открытым версиям (без индекса) или с металлическими экранами (ZZ), обеспечивающим эффективное охлаждение.
Применение в электродвигателях промышленного оборудования
Подшипник 6207 широко применяется в электродвигателях промышленного оборудования благодаря оптимальному сочетанию несущей способности, скоростных характеристик и компактных габаритов. Его закрытые модификации (с металлическими защитными шайбами или резиновыми уплотнениями) обеспечивают долговечную работу без дополнительного обслуживания, предотвращая попадание пыли и утечку смазки в условиях интенсивной эксплуатации.
В стандартных асинхронных двигателях подшипник 6207 устанавливается на роторный вал (диаметром 35 мм) со стороны привода или противоположного конца. Он эффективно выдерживает радиальные нагрузки от ременных передач, муфт или прямого подключения нагруженных агрегатов, а также умеренные осевые усилия, возникающие при тепловом расширении вала во время работы.
Ключевые преимущества для электродвигателей
- Низкий уровень шума и вибрации за счет точности класса Р6
- Стабильная работа при скоростях вращения до 10 000 об/мин
- Совместимость с высокотемпературными смазками (до +120°C)
- Упрощение конструкции двигателя благодаря унификации посадочных мест
| Тип оборудования | Мощность двигателей | Роль подшипника |
|---|---|---|
| Насосные установки | 5–15 кВт | Восприятие гидравлических нагрузок |
| Вентиляционные системы | 3–11 кВт | Компенсация дисбаланса крыльчатки |
| Конвейерные приводы | 7.5–18.5 кВт | Сопротивление ударным нагрузкам |
Установка в редукторы и коробки передач
Монтаж подшипника 6207 в редукторах и коробках передач требует строгого соблюдения посадочных допусков для обеспечения соосности валов и стабильности работы. Основные посадочные поверхности – отверстие корпуса (наружное кольцо) и вал (внутреннее кольцо) – обрабатываются с квалитетом H7 для корпуса и js6/k6 для вала, предотвращая перекосы и вибрации. Обязательна предварительная очистка посадочных зон от загрязнений и заусенцев.
Фиксация осуществляется распорными кольцами, крышками или упорными буртами, исключающими осевое смещение. При установке запрессовка ведется только через прилагаемое усилие к монтируемому кольцу: наружное – через оправку в корпус, внутреннее – через втулку на вал. Удары молотком недопустимы – они повреждают сепаратор и тела качения.
Ключевые аспекты монтажа
Основные этапы и требования:
- Термообработка: При значительной натяжной посадке внутреннее кольцо нагревается до +80...+100°C (индуктором или в масляной ванне) для расширения отверстия.
- Смазка: Посадочные поверхности покрываются тонким слоем машинного масла перед запрессовкой.
- Контроль зазоров:
- Радиальный зазор проверяется индикатором после установки.
- Осевой люфт вала не должен превышать 0,05-0,1 мм.
| Тип крепления | Применение в редукторах/КПП | Особенности |
|---|---|---|
| Стопорное кольцо (наружное кольцо) | Корпусы с разъемными крышками | Требует канавки в корпусе, простота демонтажа |
| Прижимная крышка (осевая фиксация) | Высокооборотные узлы | Обеспечивает жесткую фиксацию, нужна регулировка затяжки |
| Упорный бурт вала (внутреннее кольцо) | Шестерни и валы КПП | Требует точной механической обработки вала |
После монтажа проверяется плавность вращения вала: заклинивание или шум указывают на перекос или деформацию. В редукторах с цилиндрическими передачами подшипник 6207 часто устанавливается парно с предварительным натягом для компенсации переменных нагрузок.
Эксплуатация в вентиляционных системах и компрессорах
Подшипник 6207 широко применяется в вентиляторах благодаря оптимальному соотношению нагрузочной способности и скоростных характеристик. Он обеспечивает стабильную работу крыльчатки при длительном вращении в условиях умеренных радиальных нагрузок. Закрытые исполнения (с металлическими или полимерными защитными шайбами) эффективно предотвращают попадание пыли и абразивных частиц из воздушного потока, что критично для промышленных вентиляционных установок.
В компрессорном оборудовании подшипник 6207 выдерживает комбинированные нагрузки от поршневых групп или роторов, работая в условиях повышенных температур и вибраций. Его компактные габариты позволяют интегрировать узел в ограниченные пространства кривошипно-шатунных механизмов. Для компрессоров предпочтительны смазочные материалы с высокой адгезией, обеспечивающие стабильную масляную пленку в зоне контакта тел качения с дорожками.
Ключевые аспекты эксплуатации
- Температурный режим: Диапазон -30°C до +110°C при использовании стандартных смазок. В компрессорах с нагревом до +150°C требуются термостойкие заполнители
- Защита от загрязнений: Для вентиляторов в запыленных средах обязательны исполнения с двухсторонними крышками (ZZ или 2RS)
- Вибрационные нагрузки: Допустимые осевые колебания до 0.5 мм при частоте вращения до 8000 об/мин для центробежных вентиляторов
| Параметр | Вентиляционные системы | Компрессоры |
|---|---|---|
| Типовые обороты | 1500-3000 об/мин | 800-5000 об/мин |
| Основная нагрузка | Радиальная | Радиально-осевая |
| Рекомендуемая смазка | Консистентная NLGI 2 | Синтетическое масло ISO VG 68 |
- Контроль зазоров: В компрессорах поддерживать радиальный зазор C3 для компенсации теплового расширения вала
- Монтаж:
- Для вентиляторов – посадка корпуса с натягом H7
- В турбокомпрессорах – прецизионная установка вала с допуском k5
- Диагностика: Акустический контроль шумов каждые 500 моточасов для раннего выявления дефектов качения
Диагностика неисправностей: шум, вибрация, перегрев
Посторонний шум при работе подшипника 6207 – тревожный признак. Скрип, гул или ритмичный стук указывают на износ дорожек качения, деформацию сепаратора, загрязнение смазки или недостаточное смазывание. Локализация звука помогает определить повреждённый узел: высокочастотный свист характерен для перетянутой посадки, а глухой грохот – для выработки на телах качения.
Вибрация возникает из-за дисбаланса внутренних компонентов. Неравномерный износ колец, деформация сепаратора, попадание абразивных частиц в смазку или коррозия поверхностей приводят к биению вала. Вибрационный анализ выявляет частотные характеристики неисправностей: увеличение амплитуды на частоте вращения сепаратора свидетельствует о его разрушении, а гармоники основной частоты – о дефектах на беговых дорожках.
Распространённые причины перегрева
- Недостаток смазки: Повышение трения между телами качения и кольцами.
- Избыток смазки: Перемешивание густого состава вызывает тепловыделение.
- Неправильный монтаж: Перекос колец, чрезмерный натяг при посадке.
- Загрязнение смазки: Абразивные частицы усиливают трение.
| Симптом | Критичность | Экстренные меры |
| Температура выше 70°C | Средняя | Проверить уровень смазки, нагрузку |
| Температура выше 90°C | Высокая | Остановить оборудование, заменить смазку |
Комплексная диагностика включает акустический контроль, виброметрию и термографию. Своевременное выявление аномалий предотвращает катастрофическое разрушение узла. Для подшипника 6207 критичен перегрев свыше 120°C – это приводит к деструкции пластичного сепаратора и ускоренному износу стальных элементов.
Совместимые аналоги и взаимозаменяемые модели
Подшипник 6207 относится к стандартизированным подшипникам качения радиального типа, что обеспечивает широкую взаимозаменяемость с аналогами от различных мировых производителей. Его габаритные размеры (внутренний диаметр 35 мм, наружный 72 мм, ширина 17 мм) соответствуют международным стандартам ISO 15:2011, что гарантирует совместимость с продукцией брендов, соблюдающих эти нормы.
При выборе аналога необходимо учитывать не только размеры, но и класс точности, допустимые нагрузки, а также конструктивные особенности (тип сепаратора, материал колец). Рекомендуется сверяться с заводскими каталогами производителей для подтверждения соответствия техническим требованиям конкретного узла.
Основные аналоги по стандартам
- ISO 355: 6207-2Z (с двухсторонними металлическими щитами)
- DIN 625: 6207-C3 (с увеличенным радиальным зазором)
- ABMA 20: 207 (американский стандарт)
| Производитель | Маркировка | Особенности |
|---|---|---|
| SKF (Швеция) | 6207-2RS1 | Двойное резиновое уплотнение |
| FAG (Германия) | 6207-Z | Односторонний металлический щит |
| NSK (Япония) | 6207DU | Сепаратор из стали с полиамидным покрытием |
| Timken (США) | LM207 | Усиленная смазочная канавка |
Ключевые замечания по замене:
- Модели с индексом C3 (увеличенный зазор) подходят для высокотемпературных применений
- Суффикс 2RS/RZ указывает на наличие уплотнений – такие подшипники не взаимозаменяемы с открытыми версиями
- Брендовые аналоги могут иметь улучшенные характеристики износостойкости или шумности
Список источников
При подготовке материалов о подшипнике 6207 использовалась специализированная техническая документация и отраслевые ресурсы.
Основные источники включают нормативную литературу, каталоги производителей и инженерные справочники.
- ГОСТ 8338-75 "Подшипники шариковые радиальные однорядные"
- Каталог SKF: "Rolling Bearings Catalogue" (раздел о радиальных шарикоподшипниках)
- Каталог FAG: "Ball Bearings Catalogue" (технические характеристики серии 6200)
- Справочник П.Г. Гузенкова "Подшипники качения"
- ISO 15:2017 "Rolling bearings – Radial bearings – Boundary dimensions"
- Технический бюллетень NSK "Engineering Handbook"
- Учебное пособие В.Н. Кудрявцева "Детали машин" (глава о подшипниковых узлах)
- Каталог Timken: "Precision Ball Bearings" (параметры нагрузок и скоростей)
- Отраслевой портал "Подшипник.ру" (раздел технических спецификаций)
