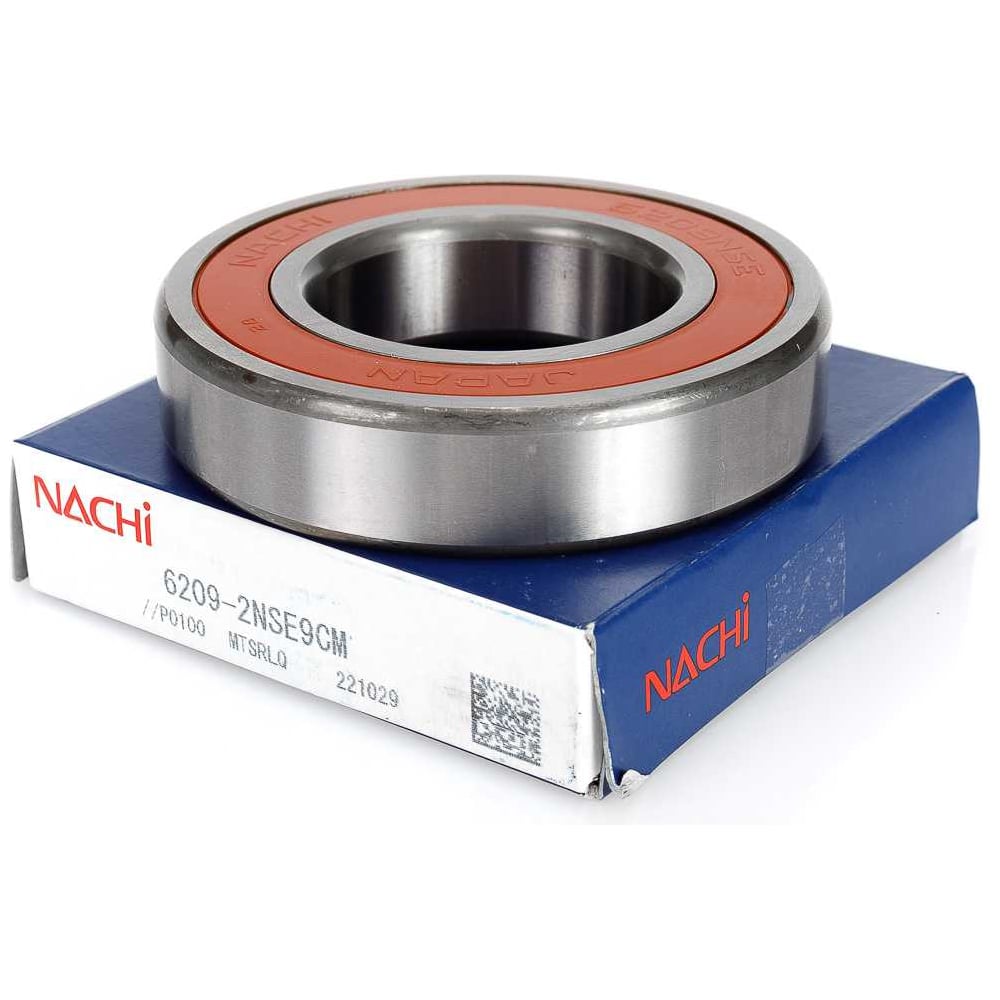

Подшипник 6209 - основа промышленных механизмов
Статья обновлена: 04.08.2025
В мире современного машиностроения надежность и эффективность механизмов определяют успех проектов. Сердцем многих промышленных агрегатов выступают радиальные шарикоподшипники, среди которых модель 6209 заслуженно занимает особое место. Этот универсальный компонент стал ключевым элементом в трансмиссиях, электродвигателях и насосных системах благодаря своей конструкции и выверенным техническим параметрам.
Стандартизированные габариты (Ø45×Ø85×19 мм), способность выдерживать разнонаправленные нагрузки и адаптивность к жестким условиям эксплуатации делают подшипник 6209 незаменимым решением для инженеров. Его продуманная геометрия обеспечивает снижение энергопотерь и увеличение межсервисных интервалов, что напрямую влияет на рентабельность производства.
Изучение особенностей этой детали позволяет глубже понять, как промышленность опирается на микротехнологии для достижения макрорезультатов, а ее повсеместное применение подтверждает статус бессменного лидера в линейке шарикоподшипников средней серии.
Ключевые размеры 6209: внутренний Ø45 мм, наружный Ø85 мм, ширина 19 мм
Данные габариты являются эталонными для подшипника 6209, обеспечивая точную посадку на вал диаметром 45 мм и в корпусное отверстие 85 мм. Ширина 19 мм определяет осевое пространство, занимаемое узлом в механизме.
Строгое соответствие этим параметрам гарантирует распределение нагрузок согласно расчётным характеристикам, предотвращает перекосы и минимизирует вибрации. Отклонение даже на 0,01 мм может нарушить работоспособность всего узла.
| Параметр | Размер |
|---|---|
| Внутренний диаметр (d) | 45 мм |
| Наружный диаметр (D) | 85 мм |
| Ширина (B) | 19 мм |
Материалы изготовления и термообработка
Подшипник 6209 преимущественно изготавливается из шарикоподшипниковой стали марки ШХ15 (ГОСТ 801), что соответствует международным аналогам AISI 52100 и 100Cr6. Данный сплав содержит 0.95–1.05% углерода, 1.3–1.65% хрома, а также кремний и марганец, обеспечивая высокую твёрдость (60–66 HRc) и сопротивление усталости после упрочняющей обработки.
Термообработка является обязательным этапом при производстве колец и тел качения. Она включает последовательное проведение закалки и отпуска, что формирует мелкозернистую структуру с равномерно распределёнными карбидами хрома. Результат – снятие внутренних напряжений, повышение износостойкости и радиальной грузоподъёмности.
Варианты термообработки
- Базовая закалка: Нагрев до 830–850°C с охлаждением в масле с последующим низким отпуском (150–170°C)
- Дополнительный стабилизирующий отпуск: Прогрев до 130–150°C в течение 15–20 часов для компонентов, требующих повышенной стабильности размеров.
- Термообработка в защитной среде: Используется для элементной базы подшипников специального назначения для предотвращения обезуглероживания поверхности.
Динамическая грузоподъемность C: 33.4 кН для долговечной работы
Динамическая грузоподъемность (C=33.4 кН) определяет предельную нагрузку, которую подшипник 6209 способен выдержать в течение базового расчетного срока службы – 1 миллиона оборотов. Этот параметр гарантирует стабильное функционирование узлов при непрерывном вращении и циклических напряжениях.
Согласно формуле усталостной долговечности L10 = (C/P)3, эксплуатация подшипника при нагрузках ниже номинала пропорционально увеличивает ресурс работы. Например, снижение механического воздействия на 25% повышает теоретическую наработку подшипника в 2.4 раза при сохранении режима смазки.
| Рабочая нагрузка (P), кН | Расчетный ресурс (L10), млн. оборотов |
| 33.4 | 1.0 |
| 26.7 | 2.4 |
| 16.7 | 8.0 |
| 11.1 | 27.0 |
Статическая грузоподъёмность C0: 20.8 кН при пиковых нагрузках
Статическая грузоподъёмность (C0 = 20.8 кН) определяет предельно допустимую нагрузку, которую подшипник 6209 способен выдержать в неподвижном состоянии без необратимой деформации тел качения и дорожек.
Этот параметр критичен для узлов, работающих в экстремальных условиях: при ударных воздействиях, длительном простое под весом оборудования или низкоскоростном вращении, когда масляная плёнка не формируется, и нагрузка передаётся напрямую между компонентами подшипника.
- Ключевые сценарии применения:
- Опора тяжелых стационарных конструкций (пресс-формы, промышленные станины)
- Механизмы с редким проворотом (поворотные платформы, редукторные валы кранов)
- Узлы, подверженные вибрациям при хранении или транспортировке
Превышение значения C0 приводит к образованию вмятин на поверхностях качения, что вызывает шум, вибрацию и ускоренный износ при последующей эксплуатации – поэтому расчёт статической безопасности (S0 = C0 / P0, где P0 – эквивалентная статическая нагрузка) обязателен для ответственных узлов.
| Марка подшипника | C0 (кН) | Риск при перегрузке |
| 6209 (стандарт) | 20.8 | Деформация дорожек качения |
| 6209 C3 (с увеличенным зазором) | 20.8 | Снижение плавности вращения |
Для надёжной работы под ударными нагрузками требуются дополнительные меры: применение упрочнённых сталей (например, ES1), увеличенные клиренсы (серия C3/C4) или переход на роликовые модификации (например, NU 2209), где C0 достигает 42 кН.
Предельные скорости вращения: масляная смазка vs консистентная
Масляная смазка обеспечивает более высокие предельные скорости вращения для подшипника 6209 благодаря эффективному отводу тепла и снижению вязкостного трения. Плавная циркуляция масла предотвращает локальный перегрев, критичный для высокооборотных узлов. Напротив, консистентная смазка создаёт повышенное сопротивление на высоких оборотах из-за структурной вязкости, что ведёт к тепловыделению и ограничивает максимальную скорость.
Для подшипника 6209 эта разница выражается в конкретных значениях: масляное смазывание позволяет достигать 7000–8000 об/мин, тогда как консистентное ограничивает диапазон 5000–6000 об/мин. На практике выбор зависит от эксплуатационных условий: консистентная смазка предпочтительна при умеренных скоростях, низком давлении и использовании упрощённых узлов. Важно учитывать также температуру среды и ресурс смазочного материала.
| Параметр | Масляная смазка | Консистентная смазка |
|---|---|---|
| Макс. скорость (об/мин) | 7000–8000 | 5000–6000 |
| Ключевое преимущество | Теплоотвод и стабильность | Простота обслуживания |
- Масляная смазка: увеличивает ресурс подшипника на скоростях свыше 6000 об/мин за счёт снижения износа.
- Консистентная смазка: требует менее частого пополнения, но может расслаиваться при перегреве.
Области применения 6209: редукторы, электродвигатели, насосы
Подшипник 6209 активно эксплуатируется в редукторах различных модификаций благодаря способности выдерживать комбинированные нагрузки. Его устанавливают на выходные валы для обеспечения плавности вращения шестерён при высоких крутящих моментах. Надёжность сохранения соосности валов предотвращает преждевременный износ зубчатых зацеплений.
В электродвигателях данный подшипник фиксирует вал ротора, обеспечивая минимальное радиальное биение при скоростях до 8000 об/мин. Конструктивная унификация упрощает замену компонента в асинхронных и коллекторных двигателях мощностью до 25 кВт. Отсутствие необходимости частого сервиса напрямую снижает простои оборудования.
Ключевые направления
- Насосное оборудование: центробежные, шестерённые и вихревые насосы используют 6209 на валах рабочего колеса. Герметичные модификации подшипника предотвращают коррозию при работе с агрессивными жидкостями.
- Технологические агрегаты: роль в конвейерных системах, вентиляторах дымоудаления, компрессорах низкого давления. Обусловлено термостойкостью при +150°C.
| Отрасль | Эксплуатационные преимущества |
|---|---|
| Горнодобывающая техника | Устойчивость к вибрации при высоких ударных нагрузках |
| Пищевая промышленность | Совместимость с санитарными покрытиями корпуса |
Монтаж вала: посадка с натягом k6/m6 для жестких соединений
Посадка с натягом k6/m6 обеспечивает жесткую фиксацию подшипника на валу без дополнительного крепежа за счет механической деформации сопрягаемых поверхностей. Такое соединение гарантирует передачу высоких крутящих моментов и радиальных нагрузок, минимизируя риск проворота внутреннего кольца, что критично в ответственных узлах: редукторах, шпинделях и промышленных приводах.
Поля допусков k6 (натяг 0-18 мкм) и m6 (натяг 10-28 мкм) по ГОСТ 3325 определяют степень контроля деформации: k6 применяют при умеренных нагрузках и небольших температурах, m6 – для тяжелых условий эксплуатации с вибрациями. Для подшипника 6209 внутренний диаметр 45 мм коррелирует с указанными полями вала, а выбор конкретного варианта зависит от расчетных напряжений и условий эксплуатации.
Технологические аспекты монтажа
- Подготовка поверхностей: вал очищают от загрязнений, кромки обрабатывают фасками для предотвращения задиров при запрессовке
- Способы установки:
- Термический (нагрев подшипника до 80-90°C в масляной ванне)
- Гидравлический пресс с динамометром для контроля усилия
- Риски: перекос при запрессовке ведет к разрушению сепаратора, а превышение усилия вызывает пластическую деформацию дорожек качения
Для подшипника 6209 обязателен контроль биения вала после монтажа (не более 0,02 мм). Посадки k6/m6 исключают использование стопорных колец, поэтому после сборки узел подвергают тестовым оборотам под нагрузкой для выявления аномальных шумов.
Монтаж корпуса: посадки H7/J7 для внешнего кольца
При установке подшипника 6209 в корпус посадка внешнего кольца подбирается на основе условий работы узла, допустимых нагрузок и требуемой степени подвижности. Набор рекомендуемых параметров для достижения надежной фиксации базируется на международном стандарте ISO 286, обеспечивающем совместимость и предсказуемость деформации колец при температурном расширении.
Для внешнего кольца корпусных отверстий чаще всего применяется посадка H7/j7, формирующая небольшой натяг или переходную зону зазора. Система отверстия H7 гарантирует строгий верхний и нижний пределы диаметра гнезда, сохраняя постоянную геометрию без лишних колебаний отклонений. Поле допуска вала j7 позволяет внешнему кольцу после запрессовки вращаться с микроподвижностью либо фиксироваться с минимальной деформацией.
Ключевые преимущества посадки H7/J7
- Снижение напряжений при тепловом расширении – кольцо саморегулируется внутри корпуса
- Упрощение процесса запрессовки благодаря малым силам монтажа
- Равномерное распределение радиальных нагрузок без перекоса
- Оптимальный отвод тепла через структурный контакт металлов
Важные ограничения: данная посадка недопустима при значительных вибрациях или ударных воздействиях. Для корпусов из алюминиевых сплавов при нагреве свыше +80°C требуется увеличение жесткости зазора по схеме H7/k6.
Системы смазки: выбор масла или пластичного материала
Правильный выбор смазочного материала критически влияет на долговечность и надёжность подшипника 6209. Масло обеспечивает эффективный теплоотвод и подходит для высокоскоростных применений, но требует сложных герметичных систем. Пластичные смазки (консистентные) проще в обслуживании, лучше удерживаются в узле и защищают от загрязнений, однако могут перегреваться при экстремальных скоростях вращения.
Ключевые критерии выбора включают рабочие параметры оборудования. Для подшипника 6209 учитывают частоту вращения, температурный диапазон, нагрузку и условия эксплуатации. В умеренных режимах (до 60-70% предельных оборотов) предпочтительны пластичные смазки на литиевой или комплексной основе. При скоростях свыше 5000 об/мин или температурах выше 120°C необходим циркуляционный масляный смаз.
Рекомендации для 6209
| Критерий | Смазочное масло | Пластичная смазка |
|---|---|---|
| Скорость вращения | Высокая (>5000 об/мин) | Низкая/средняя (<4500 об/мин) |
| Температура | Экстремальная (>120°C) | Умеренная (-30°C до +110°C) |
| Техническое обслуживание | Сложное (масляная система) | Простое (пресс-солидол) |
Важно: При повышенных ударных нагрузках используйте пластичные смазки с EP-присадками. Для агрессивных сред выбирайте материалы на синтетической основе (полигликоли, силиконы). Периодичность пополнения смазочного материала определяют по технической документации оборудования.
Типы уплотнений: варианты ZZ (металлические), 2RS (резиновые)
Металлические щиты обозначаются маркировкой "ZZ" и состоят из двух стальных элементов, прессованных в канавки наружного кольца подшипника. Они создают лабиринтное уплотнение с минимальным зазором, препятствуя проникновению крупных частиц пыли, стружки или абразивов. Преимущество ZZ – устойчивость к высоким температурам и минимальное трение, что критично для высокооборотных узлов: редукторов, электродвигателей или насосов.

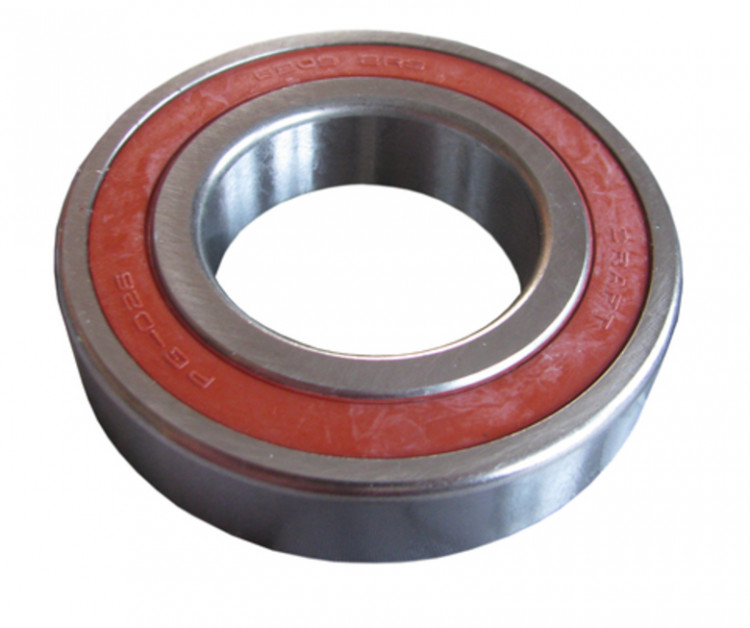

Резиновые уплотнения "2RS" изготавливаются из синтетического каучука (NBR) и монтируются в пазы обоих колец подшипника 6209. Они обеспечивают герметичный контакт по всей окружности, исключая попадание влаги, химических сред или мелкодисперсных загрязнений. Это идеальный выбор для оборудования, работающего в тяжелых условиях: строительной техники, конвейеров или сельхозмашин. Недостаток – ограниченная термостойкость (до +120°C) и повышенное сопротивление вращению из-за контакта с кольцами.
Сравнительные характеристики
| Параметр | ZZ (металл) | 2RS (резина) |
|---|---|---|
| Защита от влаги | Ограниченная | Отличная |
| Рабочая температура | до +150°C | до +120°C |
| Стойкость к химии | Высокая | Зависит от типа каучука |
| Влияние на вращение | Минимальное | Повышенное |
Стандарты качества: соответствие ISO 15 и ГОСТ 8338
Базовые технические параметры подшипника 6209 определяются нормами международного стандарта ISO 15:2011 (касающегося размерных характеристик радиальных шарикоподшипников) и отечественного ГОСТ 8338-75. Эти документы жестко фиксируют ключевые геометрические показатели: внутренний (*d*) и наружный (*D*) диаметры, ширину кольца (*B*), а также радиусы закруглений. Благодаря унификации, подшипник 6209 обладает строгой размерной предсказуемостью.
Соответствие обоим стандартам гарантирует полную взаимозаменяемость изделий от мировых производителей. ГОСТ 8338 интегрирован в систему российских производственных испытаний, а ISO 15 обеспечивает глобальное признание. Это исключает проблемы при интеграции подшипника в промышленные линии – от станков до конвейеров. Основные размеры подшипника 6209, регламентированные стандартами:
| Параметр | ISO 15:2011 | ГОСТ 8338-75 |
|---|---|---|
| Внутренний диаметр (d), мм | 45 | 45 |
| Наружный диаметр (D), мм | 85 | 85 |
| Ширина (B), мм | 19 | 19 |
Типичные неисправности: признаки фреттинг-коррозии и перегрева
Фреттинг-коррозия возникает на посадочных поверхностях подшипника 6209 из-за микросмещений между валом и корпусом. Основные признаки: окисленные красно-коричневые пятна или концентрические канавки на кольцах, резкое повышение вибрации при работе, потеря плотности посадки и увеличение люфта. Дополнительно наблюдается металлическая пыль в смазке, напоминающая абразивный износ.
Перегрев подшипника проявляется при экстремальных нагрузках, недостатке смазки или неправильном монтаже. Характерные симптомы: потемнение (синеватый или черный оттенок) колец и шариков, термическая деформация сепаратора, затвердевание или выгорание смазочного материала. Сопровождается громким гудением при вращении, локальным повышением температуры корпуса выше 90°C и задирами на дорожках качения.
| Неисправность | Визуальные признаки | Эксплуатационные признаки |
|---|---|---|
| Фреттинг-коррозия | Ржаво-красные пятна, канавки, металлическая пыль | Вибрация, потеря посадки, шум на низких оборотах |
| Перегрев | Потемнение металла, деформация сепаратора, закоксованная смазка | Повышение температуры, гудение, заклинивание |
Замена подшипника 6209: процедуры демонтажа и монтажа
Перед началом работ подготовьте новый подшипник 6209, проверьте состояние посадочных мест на валу и в корпусе, убедитесь в отсутствии задиров или коррозии. Очистите рабочие зоны от загрязнений, заготовьте специальный съёмник, оправки, пресс (гидравлический или механический) и термопечь для нагрева при монтаже.
Соблюдайте требования безопасности: используйте защитные очки и перчатки, зафиксируйте механизм от случайного проворачивания. При наличии центрирующих шайб или стопорных колец отметьте их положение или сделайте фото для правильной сборки.
Этапы демонтажа
- Извлечение наружного кольца (корпус):
- Используйте универсальный съёмник с лапками, равномерно зацепив кромку кольца.
- Применяйте съёмник гидравлического типа при затруднённом демонтаже.
- Если корпус разборный – снимите крышку для прямого доступа.
- Извлечение внутреннего кольца (вал):
- Закрепите съёмник за канавку или торец кольца, избегая давления на тела качения.
- Альтернатива: аккуратное выбивание оправкой из меди или алюминия через проставку.
Этапы монтажа
- Посадка наружного кольца:
- Охладите подшипник до −10°C морозильной камерой (не менее 2 часов) для сужения диаметра.
- Лёгкими постукиваниями запрессовывайте оправкой через втулку до упора в торец посадочного места.
- Установка внутреннего кольца:
- Разогрейте новый подшипник 6209 в термопечи до 80-90°C (не больше 120°C!).
- Быстро наденьте подшипник на вал до нужной позиции. Не допускайте перекоса!
- При невозможности нагрева используйте пресс с направляющей оправкой, давящей только на внутреннее кольцо.
После монтажа проверьте плавность вращения: подшипник должен перемещаться без заеданий и шума. Заправьте его смазкой согласно спецификации (желательно сразу заполнить 30-50% объёма сепаратора); если это открытый тип – используйте консервационную смазку. Для защищённых подшипников типа 2RS смазка уже заложена производителем.
| Критическая ошибка | Последствие | Как избежать |
| Удар по кольцу напрямую | Раскол колец или повреждение сепаратора | Всегда использовать проставку из мягкого металла |
| Перегрев подшипника свыше 120°C | Деформация колец и деградация смазки | Контролируйте температуру термометром |
| Перекос при запрессовке | Заклинивание и преждевременный износ | Применяйте центрирующие оправки или втулки |
Проведите пробный запуск механизма на холостом ходу. Внимательно прислушайтесь к звукам работы: присутствие гула или стука указывает на неверную установку. Первый контрольный осмотр рекомендован через 24 часа эксплуатации.
Аналоги 6209: подбор калибровок и производителей
Подшипник 6209 относится к категории радиальных шарикоподшипников с основными размерами: внутренний диаметр 45 мм, наружный 85 мм, ширина 19 мм. При поиске аналогов критично проверять соответствие этим габаритам, класс точности (стандартный ABEC-1/P0 или прецизионные ABEC-3/P6), допустимые нагрузки и скоростные режимы.
Ключевыми альтернативными производителями являются SKF (Швеция), FAG/INA (Германия), Timken (США), NSK/JTEKT (Япония), а также бюджетные бренды: SNR (Франция), NACHI (Япония), ZKL (Чехия). Китайские компании типа C&U, HRB, LYC также предлагают схожие изделия, но с вариациями в ресурсе и качестве материалов.
Руководство по подбору калибровок:
- Точные аналоги: SKF 6209-2RSH, FAG 6209-C3, NSK 6209ZZ.
- Для высоких нагрузок: использовать модели с маркировкой C4 (увеличенный зазор) или стальные сепараторы (например, SKF 6209-2Z).
- Эксплуатация в агрессивной среде: предпочтительны подшипники с тефлоновыми уплотнениями (2RS1) или нержавеющей сталью (например, SKF 6209-2RS1/VA309).
| Производитель | Аналог 6209 | Особенности |
|---|---|---|
| FAG (DE) | 6209-C3 | Увеличенный радиальный зазор, для перегревающих узлов |
| NTN (JP) | 6209LLB | Контактные уплотнения, ресурс +25% |
| Timken (US) | JLM209049/JLM209010 | Однорядный, для комбинированных нагрузок |
- Проверьте индекс: Суффиксы указывают на специфику (2RSR – двойное уплотнение), C3 – зазор свыше нормы.
- Сравните ГОСТ/ISO: Стандарт ГОСТ 8338-75 (РФ) соответствует ISO 15:2017 для типоразмера 45×85×19.
- Проведите тест на совместимость: При замене импортных аналогов убедитесь в соответствии посадочных зон вала и корпуса.
