Подшипник муфты компрессора кондиционера - номер, размеры и пошаговая замена

Статья обновлена: 04.08.2025

Неработоспособность подшипника муфты компрессора – распространённая причина выхода из строя автомобильного кондиционера, сопровождающаяся характерным гулом или скрежетом при включении системы.

Этот критичный элемент обеспечивает плавное вращение электромагнитной муфты, передающей крутящий момент от двигателя на вал компрессора, а его износ приводит к полному отказу климатической установки.

Для точного подбора нового узла необходимо знать каталожный номер и габариты установленного подшипника, которые варьируются в зависимости от модели компрессора и марки автомобиля.

Своевременная диагностика и правильная замена изношенного подшипника восстановят работу кондиционера, предотвратят повреждение узлов муфты и дорогостоящий ремонт компрессора.

Назначение подшипника в муфте компрессора кондиционера

Назначение подшипника в муфте компрессора кондиционера

Подшипник муфты компрессора кондиционера обеспечивает свободное вращение шкива привода на оси компрессора, когда система охлаждения выключена. Он воспринимает радиальные и осевые нагрузки от ремня генератора, трансформируя механическое воздействие в плавное прокручивание внешней обоймы шкива. Без этого элемента муфта не смогла бы обеспечить передачу крутящего момента двигателя на вал компрессора в нужный момент.

Ключевая функция подшипника – разъединять механическую связь шкива с компрессором в режиме простоя. При отключении кондиционера электромагнитная катушка муфты размыкает соединение, а подшипник позволяет шкиву вращаться вхолостую, не создавая нагрузки на вал компрессора. Это предотвращает преждевременный износ деталей и снижает паразитные потери мощности двигателя.

Основные задачи подшипника:

  • Амортизация вибраций от приводного ремня
  • Снижение трения между шкивом и валом в режиме холостого хода
  • Обеспечение синхронной работы электромагнитной катушки муфты
  • Снижение шума при переключении режимов работы кондиционера

Распространённые признаки выхода подшипника из строя

Распространённые признаки выхода подшипника из строя

Главный индикатор – характерный гул или вой во время работы муфты компрессора. Звук усиливается при возрастании оборотов двигателя, напоминая завывание или металлический скрежет.

Вибрация кузова и руля на холостом ходу или при включении климат-системы – ещё один тревожный сигнал. Вибрация может исчезать или меняться при выработке оборотов двигателя.

  • Стук или грохот при резком нажатии на газ.
  • Запах гари в салоне из-за перегрева дефектного узла.
  • Щелчки при запуске/остановке компрессора сигнализируют о критическом износе.
  • Люфт шкива (проверяется покачиванием муфты при выключенном двигателе).

Где расположен подшипник в муфте компрессора кондиционера

Подшипник находится внутри передней части муфты компрессора кондиционера. Он установлен в центре шкива муфты, обеспечивая вращение шкива на неподвижной оси компрессора при выключенной катушке электромагнита.

Конкретно подшипник расположен между внутренним кольцом шкива и ступицей (втулкой), закрепленной на валу компрессора. Такая конструкция позволяет шкиву свободно вращаться от приводного ремня двигателя, пока электромагнит не прижмёт прижимной диск.

Ключевые детали расположения

  • Шкив: Подшипник жестко запрессован во внутреннее отверстие шкива муфты.
  • Ступица компрессора: Вал компрессора соединен со ступицей, на которой установлен подшипник.
  • Относительно электромагнита: Расположен со стороны, противоположной электромагнитной катушке, непосредственно за шкивом.

Доступ к подшипнику: Для замены требуется демонтаж муфты с компрессора и последующее снятие шкива с помощью съёмника.

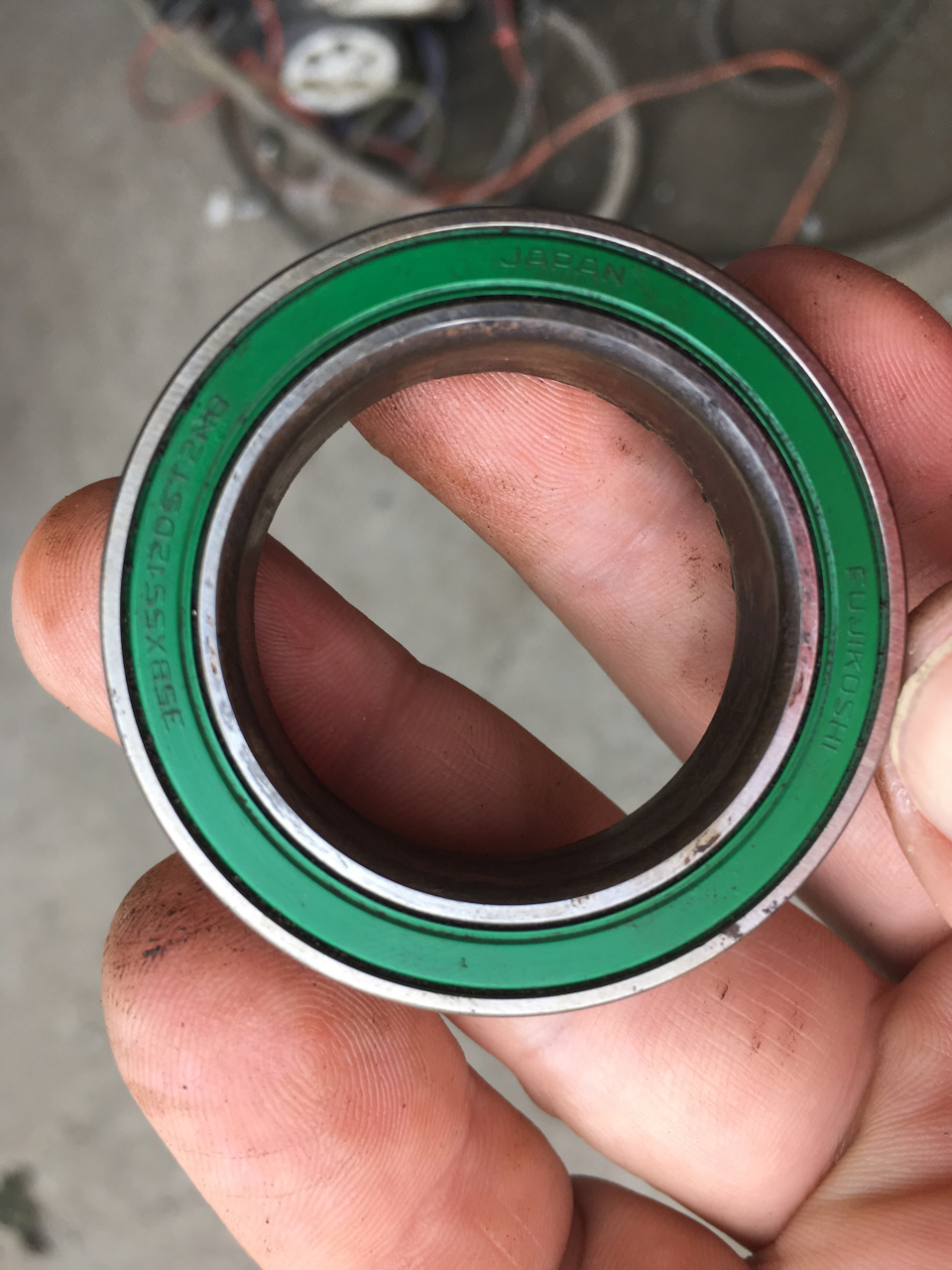

Идентификация номера подшипника по маркировке на корпусе

Маркировка подшипника муфты компрессора кондиционера наносится производителем лазером или методом клеймения непосредственно на внешнее кольцо (наружную обойму). Эта маркировка является основным идентификатором, без которого точный подбор аналога или оригинальной запчасти крайне затруднен. Найти маркировку необходимо путем тщательного визуального осмотра доступных поверхностей кольца: она располагается либо на торцевой стороне, либо на цилиндрической поверхности.

Типичная маркировка включает ключевые параметры подшипника: его типоразмер, стандартный номер изделия по общепринятым каталожным системам (чаще всего международным или национальным стандартам, таким как ISO, DIN) и иногда дополнительные данные. Без этого номера поиск замены сводится к догадкам, рискуя ошибками в размерах, типе конструкции или грузоподъемности.

  1. Расшифровка маркировки состоит из нескольких символов. Первые цифры, как правило, обозначают серию ширины и серию диаметра подшипника. Последующие символы уточняют конструктивные особенности (например, тип уплотнений, материал сепаратора) и часто включают непосредственно номер типа.
  2. Примеры распространенных обозначений:
    • Литера и цифры: 6203, 6305ZZ, 6001DDU (где ZZ - металлические защитные шайбы, DDU - двухстороннее контактное уплотнение).
    • Префиксы/суффиксы: RS - резиновое уплотнение с одной стороны (например, 6203RS), 2RS - с двух сторон (например, 62032RS), C3 - увеличенный внутренний зазор.
  3. Если маркировка стерлась или повреждена коррозией, определить номер становится практически невозможно. В этом случае единственные надежные способы – замер геометрических параметров (внутренний, внешний диаметр и ширина) штангенциркулем с высокой точностью и подбор по каталогам производителей либо сверка номера со старой, рабочей муфты компрессора идентичной модели.
ХарактеристикаОбозначение в маркировкеПояснение
Внутренний диаметр (d), ммПоследние 2 цифры номера (редко 3)Умножить на 5 (напр., XX18 = d=18*5=90мм)
Серия диаметровПервые цифры (6 - легкая, 3 - средняя, 4 - тяжелая)Определяет соотв. внешнего диаметра и ширины внутреннему диам.
Тип конструкцииПервая цифра6 - радиальный шарикоподшипник (наиболее распространен в муфтах)
Материал уплотненияСуффиксы ZZ, 2Z, RS, 2RSZZ/2Z - металл. шайбы (Z сталь), RS/2RS - резиновые уплотнения

Поиск номера подшипника муфты компрессора по VIN-коду

VIN-код автомобиля служит ключевым идентификатором для точного подбора оригинальных запчастей, включая подшипник муфты компрессора кондиционера. Он содержит закодированную информацию о модели, годе выпуска и специфике комплектации транспортного средства, что критично для корректного определения номера детали.

Для получения номера подшипника используйте специализированные ресурсы: официальные электронные каталоги производителей (например, Toyota EPC, BMW ETK), онлайн-базы типа AutoDoc или Exist.ru, а также сервисы дилерских центров. Алгоритм действий:

  1. Найдите 17-значный VIN в техпаспорте или на табличке кузова (лобовое стекло со стороны водителя, стойка двери).
  2. Введите код в поисковое поле каталога, выбрав категорию "кондиционер" → "компрессор" → "муфта".
  3. В разделе компонентов муфты отыщите пункт "подшипник" с указанием заводского номера (например: 88410-60060 или 35BD319DUH).
Метод поиска Преимущества Риски
Онлайн-каталоги Мгновенный результат, аналоги в ассортименте Ошибки распознавания VIN в неофициальных базах
Обращение к дилеру Гарантия соответствия, консультация Высокая цена оригинальной запчасти

Неточность в VIN или неверная расшифровка могут привести к покупке неподходящего подшипника. Если номер недоступен, снимите старый подшипник и сравните параметры (размеры, тип) с каталогами производителей (NSK, SKF, FAG).

Стандартные размеры подшипников муфты компрессора

Размеры шарикоподшипников муфты определяются ГОСТ 8338-75 и международной системой обозначений ISO. Стандартизация позволяет унифицировать замену для большинства распространённых моделей автокомпрессоров, включая Selzer, Sanden и Denso. Ключевыми параметрами являются внутренний/внешний диаметры и ширина кольца.

Фактический размер зависит от модели компрессора и типа муфты (обычно используемые варианты – одно- или двухрядные закрытые подшипники). Соответствие номеров типоразмерам базируется на обозначениях по ISO 15, где цифры указывают на геометрию узла.

Примеры типоразмеров (распространённые номера)

НомерВнутренний Ø (d)Внешний Ø (D)Ширина (B)
620112 мм32 мм10 мм
620215 мм35 мм11 мм
630112 мм37 мм12 мм
630215 мм42 мм13 мм

Важно: точный размер указывается в маркировке на защитной крышке подшипника или на его наружной обойме. Для подтверждения измерьте параметры штангенциркулем перед заменой. Расхождения даже на 0.5 мм недопустимы.

Как точно измерить параметры старого подшипника

Очистите подшипник от загрязнений растворителем, удаляя остатки смазки, мусор или ржавчину без механической обработки поверхностей. Убедитесь, что деталь сухая перед замерами.

Используйте микрометр или штангенциркуль для замеров с точностью 0.01 мм. Фиксируйте значения внешнего диаметра (D), внутреннего диаметра (d), ширины (B) минимум в трёх точках по окружности с последующим вычислением среднего.

  1. Внутренний диаметр (d): Измерьте в нескольких сечениях перпендикулярно оси, избегая зон износа или дефектов.
  2. Внешний диаметр (D): Замерьте по внешней обойме в поперечных плоскостях, контролируя овальность.
  3. Ширина (B): Определите высоту подшипника между опорными торцами обойм.

Сверьте полученные размеры с маркировкой (если она сохранилась) или таблицами типоразмеров. Для неуверенности в данных снимите эскиз с указанием:

ПараметрПример обозначения
Конфигурация6203-ZZ (закрытый)
d × D × B17мм × 40мм × 12мм

Учтите: износ может искажать фактические размеры – новые подшипники приобретайте по номинальным значениям каталога.

Подбор подшипника-аналога через таблицы соответствия

Таблицы соответствия подшипников от различных производителей (SKF, FAG, NSK, NTN, KOYO) являются ключевым инструментом для поиска аналога родного подшипника муфты компрессора. В них систематизированы параметры изделий (номер, размеры, тип) и их взаимозаменяемые аналоги. Ориентируйтесь на тип, внутренний и наружный диаметры, ширину исходного подшипника.

Для работы с таблицами:

  1. Уточните оригинальный каталожный номер подшипника (выштампован на сепараторе или наружном кольце, найдете в документации компрессора/муфты).
  2. Используйте онлайн-каталоги производителей подшипников (ориентируйтесь на официальные ресурсы SKF/FAG/NSK/etc.) или специализированные базы данных автозапчастей (например, существующие в крупных интернет-магазинах).
  3. Сравните геометрию:
    • Внутренний диаметр (d): строго соответствует валу компрессора.
    • Наружный диаметр (D): строго соответствует посадочному месту корпуса.
    • Ширина (B): критична для правильной посадки и затяжки съемника муфты.
  4. Обратите внимание на класс точности и дополнительные параметры (наличие/тип уплотнений, допустимые нагрузки). Для кондиционера часто используются шариковые радиальные подшипники закрытого типа (Z/ZZ/RSH).

В случае отсутствия прямого аналога или сомнений в точном совпадении размеров (особенно при подборе "неавтомобильных" подшипников), замерьте физические габариты изношенного подшипника штангелем. Сравнение с табличными данными повысит надежность замены.

Необходимые инструменты для самостоятельной замены

Необходимые инструменты для самостоятельной замены

Для замены изношенного подшипника муфты компрессора требуется подготовить специализированный инструмент и оснастку. Работы проводятся при снятом компрессоре кондиционера, что требует демонтажа креплений и отключения магистралей и электропроводки. Проверьте маркировку старого подшипника перед приобретением нового – неправильный выбор номера приведёт к несовместимости.

Очистите место замены компрессорным очистителем и ветошью, устраните грязь и остатки смазки на посадочных поверхностях. Используйте держатели для фиксации муфты или шкива при извлечении и запрессовке – это исключит повреждение смежных деталей. Перед установкой нового подшипника нанесите термостойкую смазку для механизмов кондиционера на его рабочую поверхность.

Ключевой набор инструментов

  • Съёмник подшипников (внутренний/двухзахватный) для аккуратного выпрессовки.
  • Оправка или металлическая трубка (диаметр чуть меньше наружного кольца) для запрессовки.
  • Молоток 500–800 г с бойком из меди или мягкого сплава.
  • Комплект торцевых головок и вороток для демонтажа крепёжных элементов (гаек, болтов).

Дополнительные материалы

Наименование Назначение
Термостойкая смазка для подшипников Обработка посадочного места и нового подшипника
Диэлектрическая смазка Защита контактов электромуфты при сборке
Стопорное кольцо (новое) Замена деформированного фиксатора при необходимости

Важно: При отсутствии съёмника запрещено использовать зубило или монтажную лопатку – это повредит корпус компрессора. Контролируйте усилие при запрессовке – перекос приведёт к заклиниванию подшипника.

Демонтаж приводного ремня и шкива компрессора

Ослабьте натяжение приводного ремня компрессора кондиционера, используя регулировочный болт натяжителя или освобождая автоматический натяжитель. Снимите ремень со шкивов всех навесных агрегатов, включая шкив компрессора, аккуратно сохраняя его маршрут для последующей установки.

Зафиксируйте шкив компрессора от проворачивания специальным удерживающим ключом или стопорным инструментом через технологические отверстия. Открутите центральный крепёжный болт (или гайку) с помощью головки соответствующего размера, предварительно очистив резьбовое соединение от загрязнения.

Ключевые этапы работ:

  1. Снимите защитный кожух ременной передачи при его наличии
  2. Используйте динамометрический ключ для точного контроля момента при откручивании
  3. Аккуратно снимите шкив с вала компрессора после полного отворачивания крепежа

При закисании резьбы обработайте соединение проникающей смазкой за 10-15 минут до демонтажа

Снятие муфты компрессора кондиционера

Перед началом работ убедитесь, что кондиционер отключен от питания и давление хладагента в системе сброшено специалистом. Подготовьте необходимый инструмент: набор торцевых ключей, съемник для стопорных колец, съемник для шкива муфты (при необходимости), и защитные перчатки.

Наденьте защитные очки для предотвращения попадания мелких деталей в глаза. Очистите рабочую зону от грязи вокруг компрессора, особенно в местах крепления муфты – это исключит попадание посторонних частиц в механизм.

Порядок демонтажа

Порядок демонтажа

  1. Снимите приводной ремень: Ослабьте натяжной болт генератора или натяжного ролика, снимите ремень со шкива компрессора.
  2. Извлеките стопорное кольцо: Используя съемник, аккуратно удалите внешнее стопорное кольцо, фиксирующее муфту на валу компрессора.
  3. Демонтируйте шкив: Специальным съемником потяните шкив муфты вдоль вала компрессора. При затруднениях осторожно постукивайте киянкой через деревянную проставку.
  4. Извлеките ступицу: Открутите центральную гайку (если присутствует) и снимите ступицу муфты с вала, предварительно отметив её положение относительно вала.
  5. Достаньте нажимной диск: Снимите диск с пружинами, фиксирующий катушку электромагнита.
  6. Снимите электромагнитную катушку: Открутите крепежные болты и уберите катушку с посадочного места, соблюдая осторожность с проводкой.
Элемент муфтыОсобенности снятия
Стопорное кольцоИспользуйте двойной съемник для внутренних колец
Электромагнитная катушкаНе допускайте падений – хрупкий корпус

Извлечение стопорного кольца подшипника

Подготовьте инструменты: узкогубцы для стопорных колец (радиальный или внутренний тип в зависимости от конструкции) и съемник для подшипников. Очистите зону вокруг кольца от грязи металлической щеткой и обезжирьте поверхность.

Зафиксируйте муфту компрессора в тисках через мягкие прокладки, исключая перекосы. Определите тип кольца по пазам в обойме: внешнее требует работы снаружи, внутреннее – изнутри посадочного гнезда.

Процесс демонтажа

  1. Расположите концы узкогубцев в технологические отверстия кольца
  2. Сожмите рукоятки инструмента для сведения усиков кольца (сужая диаметр)
  3. Плавно потяните стопор вдоль оси вала с выведением из паза
  4. При коррозии обработайте соединение проникающей смазкой WD-40 перед сжатием

Предупреждение: используйте защитные очки – кольцо при выскакивании может травмировать. При отсутствии специнструмента запрещается применять отвертки или зубила: это повреждает пазы и деформирует деталь.

Типичные ошибкиПоследствия
Резкое разжимание инструментаВылет кольца с ускорением
Перекос при вытягиванииПовреждение посадочного паза
Игнорирование смазкиСколы на обойме при закисании

Способы безопасного выбивания старого подшипника

Способы безопасного выбивания старого подшипника

Перед началом работ надёжно зафиксируйте узел в тисках с мягкими губками или струбцинами, исключив смещение. Убедитесь в отсутствии внешних воздействий на вал или корпус, которые могут привести к деформации. Наденьте защитные очки и перчатки для предотвращения травм от осколков или соскальзывания инструмента.

Тщательно очистите зону вокруг подшипника от загрязнений и остатков смазки. Проверьте наличие стопорных колец, штифтов или других элементов крепления – их необходимо демонтировать до выпрессовки. Обильно обработайте посадочное место проникающей смазкой (WD-40, аналоги) для уменьшения силы сцепления.

  1. Использование съёмника:
    • Подберите опорные лапы съёмника под наружное кольцо подшипника (без контакта с корпусом).
    • Направляющую шпильку центрируйте строго по оси вала.
    • Проворачивайте ключ плавно, контролируя параллельность извлечения.
  2. Выбивание оправкой:
    • Подберите металлическую оправку или трубку с диаметром на 0,5–1 мм меньше внутренней обоймы.
    • Наносите удары молотком строго по центру оправки, чередуя стороны для равномерного выхода.
    • Избегайте прямых ударов по кольцам или сепаратору.
  3. Прогрев паяльной лампой (при сложных посадках):
    • Локально нагревайте корпус вокруг подшипника до ≈150–200°C для расширения металла.
    • Немедленно выбивайте подшипник оправкой – используйте термоперчатки.
    • Запрещено нагревать сам подшипник или вал!

При выбивании удерживайте ударный инструмент перпендикулярно оси вала – перекосы приводят к заклиниванию или повреждению посадочных поверхностей. Если подшипник не сдвигается после 4–5 точных ударов, прекратите воздействие и проверьте наличие скрытых фиксаторов или коррозии.

Очистка посадочного места от загрязнений и ржавчины

Перед установкой нового подшипника муфты компрессора необходимо тщательно очистить посадочное место от грязи, масляных отложений и коррозии. Используйте ветошь или щетку с жесткой синтетической щетиной для удаления рыхлых частиц, избегая абразивных материалов, способных повредить посадочную поверхность.

Для устранения стойких загрязнений и окислов обработайте зону специализированным очистителем (например, с содержанием керосина или WD-40), оставив состав на 10–15 минут для размягчения отложений. В случае глубокой ржавчины аккуратно используйте мелкозернистую наждачную бумагу (№240–400) или химический преобразователь ржавчины, соблюдая осторожность, чтобы не нарушить геометрию посадочного гнезда.

  1. Протрите поверхность обезжиривателем после механической очистки.
  2. Убедитесь в отсутствии задиров или деформаций, способных помешать плотной посадке.
  3. Проверьте состояние шпоночного паза при его наличии, удалите все посторонние частицы.

Проверка состояния посадочного гнезда после демонтажа

Визуально осмотрите внутреннюю поверхность посадочного места на предмет видимых дефектов. Используйте профессиональное освещение и увеличительный инструмент для выявления микротрещин, задиров, коррозии или неравномерного износа. Особое внимание уделите зонам контакта с наружным кольцом подшипника.

Протрите гнездо безворсовой ветошью и техническим очистителем. Проверьте геометрию отверстия штангенциркулем или микрометром в трёх осевых плоскостях через каждые 45°. Фиксируйте отклонения от номинального размера (пример: 35±0.008 мм).

  • Допустимые дефекты:
    • Лёгкие потертости без нарушения геометрии
    • Минимальная коррозия, не затрагивающая опорные поверхности
  • Критические дефекты:
    • Овальность отверстия > 0.01 мм
    • Глубокие риски или выбоины (>0.05 мм)
    • Видимая деформация стенок гнезда

При обнаружении критических повреждений выполните обязательную расточку или замену корпуса муфты. Для незначительных дефектов допустима обработка абразивной пастой с последующим контролем чистоты поверхности.

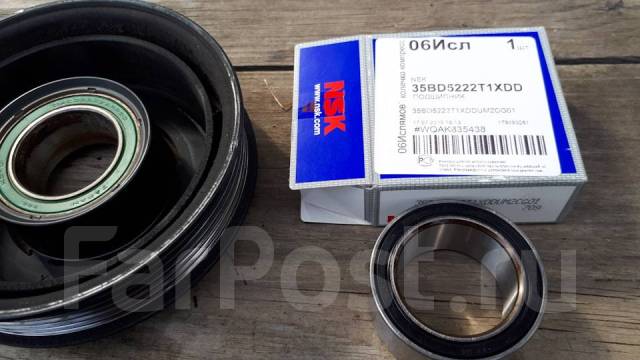

Подготовка нового подшипника к установке

Очистите поверхность нового подшипника от заводской смазки и загрязнений с помощью безворсовой салфетки и обезжиривателя. Убедитесь в отсутствии механических повреждений: проверьте сепаратор на целостность, осмотрите тела качения и дорожки на предмет сколов или царапин. Проверьте маркировку для соответствия параметрам заменяемого узла – диаметр внутреннего/наружного кольца и ширину.

Равномерно заполните пространство между телами качения смазкой, рекомендованной производителем компрессора. Используйте объём, указанный в технической документации – переизбыток приведет к перегреву. Недопустимо смешивать разные типы консистентных смазок из-за риска химической несовместимости.

Ключевые этапы обработки перед монтажом

  • Термоадаптация: Прогрейте подшипник в масляной ванне до +80...+90°C в течение 15 минут для равномерного расширения.
  • Посадочные поверхности: Зачистите вал и посадочное отверстие муфты компрессора мелкозернистой наждачной бумагой (№400-600).
  • Защитная оснастка: Подготовьте оправку для запрессовки и монтажную втулку, предотвращающую перекос при установке.

ВАЖНОЗапрещается осевая нагрузка на сепаратор при установке – давление прикладывайте исключительно к наружному или внутреннему кольцу (в зависимости от типа посадки). Используйте трубчатый съёмник при демонтаже старых обойм.

Правильная ориентация подшипника при монтаже

Неправильная ориентация подшипника при установке может привести к преждевременному износу, повышенному шуму и выходу узла из строя. Особенно критично это для муфты компрессора кондиционера, где подшипник работает в условиях высоких оборотов и значительных нагрузок.

Перед монтажом внимательно изучите конструкцию подшипника и его маркировку. Учитывайте особенности установки: положение уплотнений (если они есть), направление замков стопорных колец и ориентацию канавок для подачи смазки.

  1. Определите сторону монтажа: Внимательно осмотрите старый подшипник перед демонтажем – запомните или зафиксируйте его положение. Как правило, открытая сторона канатки внутреннего кольца (если она асимметрична) должна быть обращена к радиатору конденсатора или другому источнику теплового потока для улучшения отвода тепла.
  2. Следуйте маркировке: На большинстве подшипников маркировка (номинал, производитель) наносится лазером на внешнее кольцо той стороны, которая должна быть наружной и видимой после установки в место посадки.
  3. Учтите конструкцию уплотнений: Если подшипник имеет одностороннее торцевое уплотнение (крыльчатку), оно должно быть обращено внутрь муфты компрессора, к источнику давления и возможных загрязнений.
  4. Правильно располагайте канавку: На внешнем кольце некоторых поджипников муфты присутствует кольцевая канавка под установку стопорного кольца – эта сторона должна устанавливаться наружу для обеспечения доступа к стопору.
  5. Обеспечьте правильную запрессовку: Используйте подходящий оправок и прессуйте только по тому кольцу, которое выполняет силовую функцию – обычно это наружное кольцо при посадке в корпус. Никогда не бейте молотком по внутреннему кольцу или телам качения.
  6. Проверьте зазор и вращение: После установки убедитесь в отсутствии люфта и прокрутите подшипник – он должен свободно, без заеданий и шума, вращаться от руки.

Технология запрессовки подшипника муфты компрессора кондиционера

Перед началом работ подготовьте новый подшипник, проверьте его номер и размер согласно спецификации компрессора, очистите посадочное место в муфте от грязи и следов коррозии. Убедитесь в целостности сепаратора и тел качения подшипника. Температура компонентов должна быть не ниже +20°C для предотвращения деформации.

Обязательно используйте специальные оправки или переходники, которые распределяют усилие исключительно на наружное кольцо подшипника в процессе запрессовки. Запрещено передавать давление через внутреннее кольцо или сепаратор – это вызовет необратимое повреждение. Смажьте посадочную поверхность муфты тонким слоем моторного масла.

Контроль усилия и температурный метод

  1. Закрепите муфту в прессе с использованием мягких прокладок для защиты от царапин. Направляющая оправка должна входить в отверстие муфты без перекосов.
  2. Подавайте усилие строго перпендикулярно оси посадочного гнезда. Скорость прессования – не более 5 мм/с. Максимальное усилие не должно превышать значений, указанных производителем компрессора (обычно в диапазоне 1.5-3.0 кН).
  3. При затрудненной установке допускается нагрев муфты до +80°...100°C индуктором или термофеном с равномерным распределением тепла.

Контролируйте глубину посадки штангенциркулем после каждого этапа запрессовки. Проверьте легкость вращения внутреннего кольца – заедания или люфт недопустимы. При обнаружении перекоса немедленно извлеките подшипник съемником и повторите процедуру с новой деталью.

Установка стопорного кольца на новом подшипнике

Установка стопорного кольца на новом подшипнике

Установите новый подшипник строго в посадочное место ступицы муфты компрессора, убедившись, что он полностью и равномерно сел на дно посадочной канавки. Тщательно очистите поверхности и убедитесь в отсутствии заусенцев, грязи или остатков старого кольца в самой канавке для стопорного кольца на валу компрессора.

Проверьте новое стопорное кольцо перед установкой: оно должно быть абсолютно целым, без деформаций или следов износа, полностью соответствовать старому кольцу по размеру и типу. Подготовьте необходимый инструмент: специальные стопорные плоскогубцы с узкими щечками или тонкогубцы, подходящие для данного размера кольца.

  1. Правильно ориентируйте кольцо:
    • Поместите кольцо так, чтобы его зацепные ("ушки") ложились на плоскую часть вала при возможном осевом перемещении узла.
    • Кольца типа DIN 471 обычно монтируются острыми кромками наружу, а кольца DIN 472 - острыми кромками внутрь (к подшипнику). Уточните тип вашего кольца!
  2. Предварительно растяните кольцо:
    • Аккуратно введите тонкие концы плоскогубцев в отверстия ("ушки") на концах кольца.
    • Медленно и плавно >раздвиньте концы плоскогубцев лишь настолько, чтобы диаметр кольца стал чуть больше диаметра вала в месте установки. Избегайте чрезмерного растягивания, чтобы не ослабить кольцо или не сломать его.
  3. Аккуратно установите:
    • Направьте кольцо резьбами или концами плоскогубцев в паз вала прямо над канавкой.
    • Контролируя положение, плавно сведите щечки плоскогубцев, позволяя кольцу сжаться и плотно сесть в предназначенный паз.
  4. Проверьте посадку двумя пальцами:
    • Медленно уберите стопорный инструмент.
    • Легким нажатием пальцев убедитесь, что кольцо четко "щелкнуло" и надежно зафиксировалось по всей окружности паза.

После установки кольца обязательно проведите контроль:

  • Убедитесь, что кольцо сидит абсолютно правильно и полностью утоплено в свою канавку по всей окружности. Не должно быть визуально выступающих участков.
  • Вручную прокрутите внутреннее кольцо нового подшипника. Оно должно вращаться легко и бесшумно, без заклиниваний и посторонних звуков.
  • Проверьте осевой люфт подшипника. Его не должно быть (люфт недопустим!), если установка выполнена верно.

Смазка подшипника после установки

После запрессовки подшипника в посадочное место муфты компрессора кондиционера необходимо заполнить пространство между роликами и сепаратором свежей смазкой. Для этого используйте специальный пластичный высокотемпературный смазочный материал (например, литиевый комплекс NLGI 2 или аналоги, рекомендованные производителем компрессора). Выбор неподходящей смазки вызывает ускоренный износ и заклинивание.

Аккуратно снимите защитные крышки или уплотнения с обеих сторон подшипника (если предусмотрены конструкцией). Равномерно распределите смазку по дорожкам качения, заполняя полость на 1/3-1/2 от внутреннего объёма. Избегайте избыточного количества – выдавливание излишков при вращении приведет к загрязнению соседних узлов. После заполнения установите крышки/уплотнения на место.

Ключевые рекомендации при смазке:

  • Используйте только чистые инструменты и перчатки во избежание попадания абразивных частиц
  • Контролируйте совместимость смазки с хладагентом и материалами уплотнений
  • Проверьте лёгкость проворачивания вала муфты рукой после процедуры (движение должно быть плавным, без заеданий)

Сборка муфты компрессора в обратном порядке

После замены повреждённого подшипника муфты приступайте к установке новых компонентов, строго соблюдая порядок разборки в обратной последовательности.

Обработайте посадочные места компрессора или шкива муфты тонким слоем термостойкой смазки перед монтажом нового подшипника. Убедитесь в отсутствии царапин или задиров на поверхностях.

Ключевые этапы сборки:

Ключевые этапы сборки:

  1. Прессовка подшипника
    Установите новый подшипник наружной обоймой наружу с помощью оправки с усилием 4-6 кН до упора.
  2. Монтаж стопорного кольца
    Закрепите кольцо в пазе компрессора специальными загнутыми краями внутрь.
  3. Сборка шкива
    • Наденьте резиновый демпфер на вал компрессора
    • Установите шкив с втулкой, совместив метки
  4. Затяжка гайки
    Наживите гайку пневмогайковёртом, затем дотяните динамометрическим ключом до 25 Н·м с контролем осевого люфта (не более 0.3 мм).
  5. Фиксация привода
    Вставьте дистанционную пластину и зафиксируйте её болтами с моментом 10 Н·м. Проверьте свободное вращение руки.

Регулировка зазора муфты после замены подшипника

После замены подшипника муфты компрессора кондиционера регулировка зазора между прижимным диском и шкивом обязательна для обеспечения корректной работы системы. Неправильный зазор вызывает проскальзывание, перегрев, биение и преждевременный выход муфты из строя, что ведёт к поломке компрессора. Качество регулировки напрямую влияет на эффективность включения/выключения подачи хладагента и ресурс агрегата.

Для регулировки потребуется набор щупов (обычно зазор составляет 0.3-0.6 мм, точные значения уточняйте в технической документации). Обеспечьте неподвижность вала компрессора при помощи специального фиксатора. Измерения проводятся минимум в трёх точках по окружности между шкивом и прижимным диском – результаты должны быть идентичными для равномерности усилия.

  1. Ослабьте контргайку (стопорный болт) на центральной гайке муфты.
  2. Поворачивайте регулировочную гайку в необходимое положение:
    • По часовой стрелке – уменьшение зазора
    • Против часовой стрелки – увеличение зазора
  3. Проверяйте зазор после каждого поворота (обычно шаг регулировки – ¼ оборота гайки).
  4. Зафиксируйте результат, затянув контргайку с моментом 10-15 Н·м (значение сверьте с мануалом).

Повторно измерьте зазор по окружности после затяжки – при деформации элементов возможны отклонения. Если норма соблюдена, прокрутите шкив вручную для оценки плавности хода. При появлении трения, шума или отклонении зазора более чем на 0.1 мм повторите процедуру. Учтите: отсутствие регулировки приводит к разрушению нового подшипника в течение 100-500 км пробега.

Проверка работоспособности компрессора кондиционера

Убедитесь в отсутствии посторонних шумов (скрежет, гул, стук) при активации кондиционера. Нажмите кнопку A/C на панели управления при работающем двигателе – должен быть слышан характерный щелчок срабатывания муфты компрессора. Если звука нет, проверьте предохранитель и цепь управления электромагнитной катушкой.

Проконтролируйте обороты компрессора визуально: центральная гайка муфты должна вращаться при включенном кондиционере без рывков, биения или проскальзывания. Используйте тахометр для проверки соответствия оборотов основному шкиву двигателя. Значительное расхождение указывает на пробуксовку.

Диагностические параметры

  • Давление в системе: Подключите манометрическую станцию. Норма для R134a при 25°C: низкое давление 2–2.5 Бар, высокое – 14–15 Бар
  • Температура воздуха: Разница между выходными дефлекторами и наружным воздухом должна быть ≥8–10°C
  • Люфт подшипника: При выключенном двигателе проверьте люфт шкива рукой (допуск ≤0.5 мм)
Признак неисправности Возможная причина
Вибрации при вращении Разрушение сепаратора или дорожек качения подшипника
Визг во время пуска Задиры на опорной поверхности, недостаток смазки
Пульсация холода Проскальзывание муфты из-за критического износа

Важно: Прекратите диагностику при потере хладагента или скачках давления – это указывает на утечки или проблемы с электронным клапаном.

Утилизация изношенного подшипника муфты компрессора

Старые подшипники муфты компрессора кондиционера содержат металлы, смазочные материалы и загрязнения, требующие экологически ответственной переработки. Их нельзя выбрасывать с бытовыми отходами из-за риска загрязнения грунта и воды токсичными компонентами.

Неправильное захоронение приводит к накоплению тяжёлых металлов в природе, а при сжигании выделяются канцерогенные соединения. Промасленные детали создают дополнительную пожароопасность при хранении на свалках.

Порядок утилизации

Порядок утилизации

  1. Поместить демонтированный подшипник в герметичный контейнер
  2. Передать на специализированную площадку с лицензией на приём металлолома
  3. Отсортировать по типу металла для вторичной переплавки
  4. Обезвредить остатки смазки химико-термическим методом
Вредное веществоЭкологическая опасность
Отработанная смазкаЗагрязнение грунтовых вод
Металлическая стружкаНакопление в почве
Антикоррозийные покрытияТоксичное испарение

Список источников

Список источников

При подготовке материалов о подшипнике муфты компрессора кондиционера использовались специализированные технические источники. Они включают справочники по автомобильным компонентам, руководства по обслуживанию климатических систем и документацию производителей.

Следующие ресурсы предоставляют детальную информацию о номерах, размерах и процедурах замены подшипников. Данные проверены на соответствие актуальным инженерным стандартам и спецификациям узлов.

Основные источники

  • Каталоги OEM-производителей: Официальные артикулы и размеры подшипников для компрессоров Denso, Sanden, Valeo.
  • Руководства по ремонту автомобилей: Инструкции BOSCH и Mitchell 1 по демонтажу муфты компрессора.
  • Технические справочники: "Подшипники в климатических системах" (изд. Автотехинформ), разделы о диагностике и подборке аналогов.
  • Паспорта безопасности: Регламенты замены от NSK и SKF, включая допуски по моменту затяжки.
  • Электронные базы: Онлайн-каталоги PartSouq и ACDelco TDS с параметрами креплений.

Видео: Замена подшипника муфты компрессора кондиционера за 3 минуты
