Подставка под машину своими руками - просто и за выходные

Статья обновлена: 18.08.2025

Домкрат поднимает автомобиль, но оставлять его на нем опасно и неудобно. Надежная подставка – обязательный элемент безопасности при любых работах под днищем.

Покупные опоры часто дороги или не подходят по размеру. Сделанная своими руками подставка будет дешевле, прочнее и идеально соответствовать вашим нуждам.

Из этой статьи вы узнаете несколько простых способов изготовить прочные подставки для машины из доступных материалов. Все варианты реально воплотить в жизнь буквально за выходные.

Основные требования к самодельным опорам

Главный приоритет при создании самодельных опор – безопасность. Конструкция обязана гарантированно выдерживать вес автомобиля в статике и при динамических нагрузках (например, незначительном смещении при ремонте). Недооценка этого фактора создает прямую угрозу жизни и здоровью.

Материалы и технология изготовления должны исключать неожиданное разрушение или деформацию под нагрузкой. Важно обеспечить устойчивость на любом типе поверхности (асфальт, грунт, бетон) и предотвратить риск случайного смещения или опрокидывания машины.

Ключевые инженерные и эксплуатационные параметры

При проектировании и сборке учитывайте следующие аспекты:

Несущая способность
Рассчитайте массу автомобиля (с учетом запчастей/инструмента в салоне) и добавьте минимум 30% запаса прочности. Для внедорожника и легкового авто требования будут кардинально разными.
Стабильность и площадь опоры
Основание (нижняя часть стойки) должно быть значительно шире верхней площадки для контакта с кузовом/рамой. Это предотвращает "утапливание" в мягкий грунт и повышает устойчивость к боковым нагрузкам.
Контроль высоты и фиксация
Механизм регулировки (если предусмотрен) обязан надежно блокироваться в рабочем положении. Исключите самопроизвольное сложение или опускание под весом.

Критические запреты:

Использовать для несущих элементов материалы с дефектами (трещины, сильная коррозия, гниль у дерева).
Применять кирпичи, пустотелые блоки, пластиковые емкости – они крошатся или деформируются.
Опирать автомобиль только на домкрат без дублирующих страховочных стоек.

Материал	Минимальные требования	Опасные ошибки
Металл (труба, швеллер)	Толщина стенки от 3 мм, сварные швы без пор/непроваров	Ржавые тонкостенные трубы, точечная сварка
Дерево (брус)	Только цельная сухая древесина твердых пород (дуб, бук), сечение от 100х100 мм	Сосна/ель (легко трескается), склеенные отрезки, сырая древесина

Обзор инструментов для работы: что подготовить

Для изготовления подставки под машину потребуется базовый набор плотницких инструментов, доступный в большинстве гаражей. Основное внимание уделите средствам измерения и резки металла/дерева – от их точности зависит надежность конструкции.

Обязательно подготовьте средства индивидуальной защиты: перчатки, очки и респиратор, особенно при работе с металлом. Рабочее место должно быть хорошо освещено и вентилируемо, учитывайте искрообразование при резке.

Основной набор инструментов

Измерительные: рулетка (5 м), угольник, маркер
Резка:
- Для металла: болгарка с дисками по металлу (Ø125 мм)
- Для дерева: ножовка или циркулярная пила
Соединение: сварочный аппарат (для металлических опор) или шуруповерт с саморезами (для деревянных)

Материал	Крепеж	Расходники
Металлопрофиль 40×40 мм	Электроды 3 мм	Шлифовальные круги
Брус 100×100 мм	Саморезы 80 мм	Защитная пропитка для дерева

Подготовительный этап: наждачная бумага (Р80-Р120) для обработки кромок, грунтовка.
Фиксация: струбцины (2-4 шт.) для сборки каркаса, тиски.
Контроль: уровень 60 см, угломер для проверки геометрии.

Дерево остаётся популярным выбором благодаря доступности, простоте обработки и низкой стоимости. Работа с ним не требует сложного оборудования: достаточно пилы, дрели и шуруповёрта. Хвойные породы (сосна, ель) часто используют из-за их распространённости, но важно учитывать подверженность гниению и деформации при длительном контакте с влагой.

Металл (профильные трубы, уголок, швеллер) обеспечивает значительно более высокую прочность, долговечность и устойчивость к нагрузкам. Конструкции получаются компактными за счёт высокой несущей способности материала. Однако для работы потребуется сварочный аппарат, навыки сварки и защита от коррозии (грунтовка, краска), что увеличивает сложность и стоимость проекта.

Выбор подходящих материалов: дерево vs металл

Ключевые аспекты для сравнения

При выборе материала для подставки под машину оцените следующие критические параметры:

Нагрузка: Дерево подходит для легковых авто (до ~1.5 тонн), металл – для внедорожников, микроавтобусов или длительного хранения.
Влажность: Дерево требует обязательной пропитки антисептиками и гидроизоляции (лак, краска), металл – качественной антикоррозийной обработки.
Срок службы: Металлическая конструкция при правильной защите прослужит десятилетиями, деревянная – несколько сезонов (особенно на улице).

Технология изготовления:

Деревянная подставка:
- Используйте брус сечением не менее 100х100 мм.
- Соединение элементов – болтами или длинными саморезами через стальные уголки.
- Обязательно установите поперечные распорки для устойчивости.

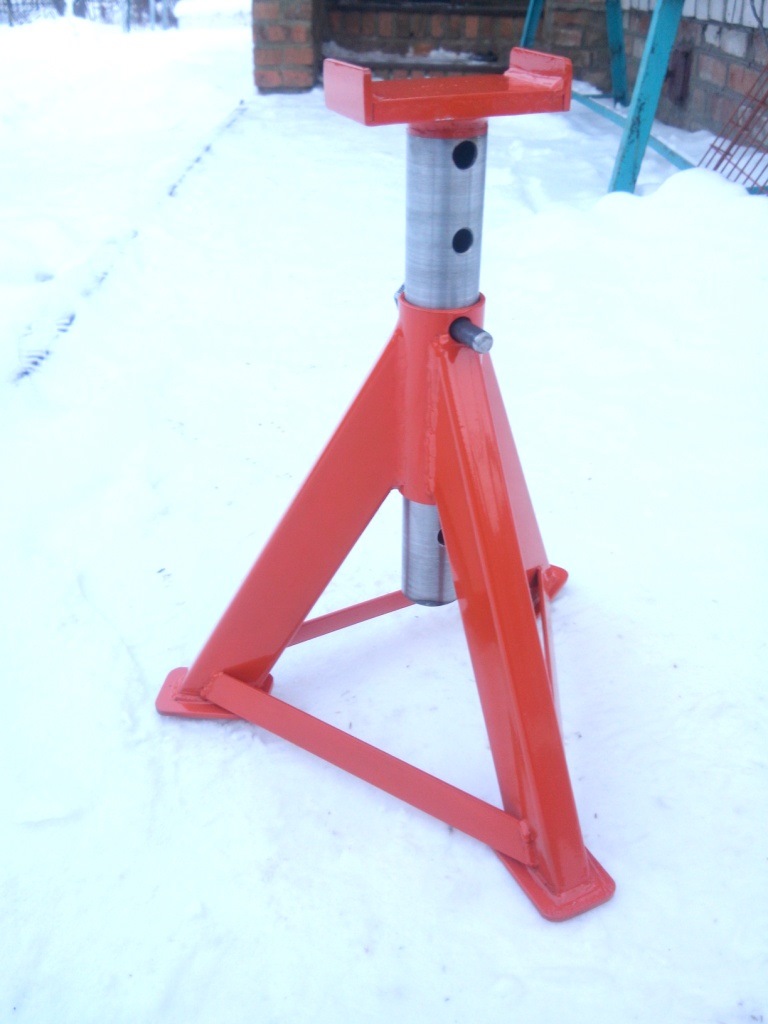

Металлическая подставка:
- Минимальный профиль: труба 40х40х2 мм или уголок 50х50х4 мм.
- Соединение элементов – только непрерывный сварочный шов в ключевых узлах.
- Добавьте диагональные укосины для жёсткости конструкции.

Параметр	Дерево	Металл
Стоимость материалов	Низкая	Средняя/Высокая
Необходимые инструменты	Пила, дрель, шуруповёрт	Болгарка, сварочный аппарат, дрель
Сложность изготовления	Низкая (для новичков)	Высокая (требуются навыки сварки)
Вес готовой конструкции	Средний	Высокий

Окончательный выбор зависит от конкретных условий: Для временного использования в гараже дерево – быстрый и бюджетный вариант. Для уличной эксплуатации, тяжёлого автомобиля или многолетнего срока службы – однозначно металл, несмотря на трудоёмкость.

Расчет необходимой высоты подставки

Определение минимальной рабочей высоты – ключевой этап проектирования подставки. За основу берите клиренс вашего автомобиля (указан в инструкции или измерьте рулеткой расстояние от земли до самой нижней точки днища, исключая выхлопную трубу). Добавьте к этому значению запас для комфортной работы и толщину самого домкрата (если подъем будет двухэтапным).

Формула расчета выглядит следующим образом: Высота подставки = (Клиренс авто) + (Высота домкрата в сложенном виде) + (Рабочий зазор 5-10 см). Рабочий зазор обеспечивает пространство для манипуляций инструментами и компенсирует возможную просадку грунта или домкрата. Никогда не работайте только на домкрате – подставка обязательна для безопасности!

Факторы, влияющие на высоту

Тип работ: Замена колес требует меньше высоты, чем ремонт подвески или снятие коробки передач.
Рост мастера: Для удобства при длительных работах добавьте 5-10 см к минимально необходимому значению.
Толщина настила: Учтите высоту деревянных брусьев или металлического профиля, из которого изготовлена платформа подставки.
Неровность поверхности: На грунте или гравии добавьте запас 2-3 см на возможную просадку.

Тип автомобиля (пример)	Средний клиренс (см)	Рекомендуемая мин. высота подставки (см)
Седан	14-17	25-30
Кроссовер	18-22	30-35
Внедорожник	20-25+	35-45+

Важно: Всегда делайте подставку с запасом прочности. Деревянные конструкции из бруса 100х100 мм или металлические профильные трубы сечением не менее 50х50 мм надежны для большинства легковых авто. Проверяйте устойчивость подставки до начала работ!

Правила безопасности при создании опор

Изготовление самодельных опор требует строгого соблюдения мер предосторожности. Пренебрежение правилами может привести к деформации конструкций, внезапному обрушению и тяжелым травмам.

Учитывайте критическую важность надежности подставок: они принимают на себя вес в сотни килограммов. Ошибки в расчетах или сборке создают прямую угрозу жизни при работе под автомобилем.

Обязательные требования

Материалы и конструкция:

Используйте только новые металлические трубы/швеллеры без коррозии. Дерево применяйте исключительно для временных подпорок
Минимальная толщина стенок металла – 4 мм. Диаметр круглых труб – от 80 мм
Обеспечьте устойчивость: ширина основания должна составлять ≥ 1/3 высоты опоры

Процесс сборки и использования:

Сваривайте стыки сплошным швом по всему периметру. Проверяйте качество сварки ударом молотка
Устанавливайте опоры строго вертикально на твердое, выровненное основание (бетон, тротуарная плитка)
Всегда дублируйте основные опоры временными страховочными подпорками
Перед подъемом авто убедитесь, что рычажный домкрат исправен и стоит на ровной поверхности

Запрещено	Разрешенные действия
Использовать кирпичи, камни, пеноблоки	Применять спец. автомобильные домкраты с фиксацией
Работать под машиной без страховочных подпорок	Контролировать устойчивость опор после каждого касания кузова
Модифицировать готовые заводские опоры	Тестировать конструкцию под нагрузкой (медленно!) перед залезанием под авто

После установки автомобиля на опоры покачайте кузов руками – отсутствие люфтов и скрипов подтвердит надежность. Помните: человеческий фактор – главный риск. Если сомневаетесь в навыках – купите сертифицированные опоры.

Вариант 1: Деревянная конструкция из бруса

Деревянные подставки отличаются доступностью материалов и простотой сборки. Брус сечением 100×100 мм обеспечивает необходимую прочность для большинства легковых автомобилей, а соединение элементов саморезами не требует профессиональных навыков.

Конструкция представляет собой две симметричные П-образные опоры с поперечными усилителями. Стандартная высота – 15-20 см, что позволяет комфортно работать под днищем. Для устойчивости нижние части опор соединяются продольными балками.

Подготовка материалов

Брус 100×100 мм: 4 отрезка по 20 см (вертикальные стойки)
Брус 50×50 мм: 4 шт. по 40 см (верхние перекладины), 4 шт. по 30 см (нижние распорки)
Саморезы 80 мм (оцинкованные) – 20-25 шт.
Металлические уголки – 8 шт.
Антисептическая пропитка для дерева

Порядок сборки каркаса:

Обработайте все деревянные заготовки антисептиком. Дождитесь полного высыхания.
Соберите две идентичные П-образные боковины: прикрепите к вертикальным стойкам верхние перекладины через уголки.
Соедините боковины нижними распорками: зафиксируйте брусья 50×50 мм между стойками на высоте 5 см от земли.

Элемент	Размер	Кол-во
Стойки	100×100×200 мм	4
Верхние перекладины	50×50×400 мм	4
Нижние распорки	50×50×300 мм	4

Распил бруса 150х150 мм по размерам

Подготовьте точную схему распила с указанием длины всех элементов подставки. Проверьте состояние бруса: отсутствие крупных сучков, трещин или искривлений на участках реза. Очистите рабочую зону от мусора.

Используйте столярный угольник и карандаш для разметки линий реза на каждой грани бруса. Дублируйте метки на смежных сторонах для контроля перпендикулярности при распиле. Зафиксируйте брус струбцинами на козлах или верстаке.

Порядок работ и контроль

Выберите инструмент:
- Циркулярная пила – для точных прямых резов
- Торцовочная пила – для идеальных углов 90°
- Бензопила – при отсутствии электроинструмента
Наденьте защитные очки и перчатки. Располагайте пилу так, чтобы лезвие проходило снаружи разметочной линии (учёт толщины пропила).
Выполняйте рез плавно, без рывков. При работе циркулярной пилой ведите инструмент по направляющей рейке.
Сразу после распила обработайте торцы наждачной бумагой (Р80-Р120) для удаления заусенцев.

Элемент подставки	Количество	Рекомендуемая длина (мм)
Вертикальные стойки	4 шт.	400-500
Верхние поперечины	2-3 шт.	700-900
Нижние распорки	4 шт.	400-500

Проверяйте длину и перпендикулярность срезов каждого элемента рулеткой и угольником. Допустимое отклонение – не более 2 мм. Сразу сортируйте готовые детали по типу для упрощения сборки.

Сборка основания в форме креста

Подготовьте четыре бруса одинаковой длины – это будут лучи креста. Оптимальное сечение – 100х100 мм или 150х150 мм, длина рассчитывается исходя из размера колес автомобиля, но обычно составляет 1.5-2 метра каждый. Тщательно проверьте прямые углы и отсутствие кривизны на брусьях.

Разложите два бруса параллельно на ровной поверхности. Сверху перпендикулярно уложите оставшиеся два бруса, формируя симметричный крест. Центр пересечения должен быть строго над местом будущего соединения. Надежно скрепите конструкцию в точке пересечения, используя один из предложенных методов.

Способы фиксации центра креста

Выберите наиболее подходящий для вашего инструментария вариант соединения:

Болтовое соединение: Просверлите сквозное отверстие через все четыре бруса в центре креста. Вставьте длинный болт (диаметр 12-16 мм), наденьте шайбы с обеих сторон и плотно затяните гайку гаечным ключом.
Стальные уголки: Закрепите две пары усиленных стальных уголков (толщина металла от 3 мм) с противоположных сторон узла пересечения. Используйте саморезы по дереву длиной не менее 50 мм (например, "глухари") или болты, вкручивая их в каждое "ушко" уголка.
Резьбовые шпильки: Просверлите два перпендикулярных отверстия только через нижний и верхний слои брусьев (не насквозь!). Вбейте в отверстия резьбовые шпильки (диаметр 10-14 мм) на эпоксидный клей или жидкие гвозди, оставив концы выступать. Просверлите ответные отверстия в примыкающих брусьях и насадите их на шпильки.

Важно! Независимо от выбранного метода, после сборки проверьте жесткость конструкции – основание не должно шататься или деформироваться при попытке скручивания. При необходимости добавьте диагональные распорки между концами лучей или усильте соединение металлическими пластинами.

Усиление углов металлическими уголками

Угловые соединения деревянной подставки подвергаются максимальным нагрузкам при подъёме автомобиля. Без дополнительного укрепления дерево может растрескаться или деформироваться под весом машины, особенно при длительной эксплуатации. Металлические уголки перераспределяют давление и предотвращают расшатывание конструкции.

Используйте стальные перфорированные уголки толщиной от 3 мм – они доступны в строительных магазинах. Оптимальный размер: 70x70 мм для легковых авто и 90x90 мм для внедорожников. Крепление осуществляется болтами М8-М10 либо сваркой, если каркас металлический. Обязательно обработайте уголки антикоррозийной грунтовкой перед установкой.

Пошаговая установка уголков

Приложите уголок к внутренней стороне стыка вертикальной и горизонтальной балок
Проверьте перпендикулярность соединения строительным угольником
Просверлите сквозные отверстия в металле и древесине (диаметр сверла на 1 мм меньше болта)
Зафиксируйте каждую полку уголка минимум двумя болтами с гайками и шайбами
Затяните соединения динамометрическим ключом с усилием 25-30 Н·м

Критические ошибки при монтаже:

Использование саморезов вместо болтов – резьбовые соединения не выдерживают вибрационных нагрузок
Крепление только за одну полку уголка – приводит к перекосу конструкции
Отсутствие подкладных шайб – гайки утапливаются в древесину при нагрузке

Тип уголка	Толщина металла	Макс. нагрузка	Способ крепления
Равнополочный 50×50 мм	3 мм	800 кг	Болты М8
Усиленный 70×70 мм	4 мм	1500 кг	Болты М10
Сварной 90×90 мм	5 мм	2500 кг	Электродуговая сварка

После установки проверьте отсутствие люфта в соединениях. При нагрузке в 50% от расчётной (например, подъёмом части авто домкратом) уголки не должны деформироваться. Для деревянных стоек дополнительно промажьте места прилегания металла герметиком – это предотвратит гниение от конденсата.

Формирование вертикальных опорных стоек

Вертикальные стойки – основной несущий элемент подставки, воспринимающий вес автомобиля. Для их создания потребуются металлические трубы или швеллеры сечением не менее 80×80 мм. Толщина стенки должна составлять минимум 4-5 мм для обеспечения необходимой прочности. Тщательно измерьте и отрежьте четыре заготовки одинаковой длины, соответствующей желаемой высоте подъема (обычно 400-600 мм).

Обязательно зачистите торцы отрезков болгаркой, устранив заусенцы и неровности. На нижних концах стоек приварите квадратные стальные пластины толщиной 5-8 мм (размером примерно 150×150 мм) – они увеличат площадь опоры и предотвратят утапливание конструкции в грунт. Верхние торцы усильте накладками из листового металла аналогичной толщины для равномерного распределения нагрузки.

Ключевые этапы сборки

Для соединения стоек в единый каркас выполните следующие действия:

Установите две стойки параллельно на расстоянии, равном ширине автомобильной рамы или лонжеронов.
Прихватите сваркой горизонтальные перемычки из уголка 50×50 мм между стойками:
- Верхнюю перемычку – на 5-7 см ниже верха стоек
- Нижнюю перемычку – на высоте 15-20 см от основания
- Диагональные раскосы (при необходимости) для повышения жесткости
Повторите операцию для второй пары стоек. Проверьте геометрию обеих конструкций угольником и рулеткой.

На верхних пластинах каждой стойки закрепите резиновые прокладки толщиной 10-15 мм – они защитят кузов от царапин и обеспечат антискользящий эффект. Готовые опорные узлы должны быть абсолютно идентичными по высоте и геометрии, иначе подставка будет неустойчивой.

Параметр	Рекомендуемое значение	Материал
Сечение стойки	80×80 мм	Труба квадратная
Толщина металла	≥4 мм	Сталь Ст3/Ст20
Размер башмака	150×150 мм	Листовая сталь
Высота подъема	400-600 мм	-

Создание верхней площадки из доски

Для площадки используйте строганную доску толщиной 50 мм и шириной 200-250 мм. Отпилите две заготовки длиной, равной ширине будущей подставки (обычно 300-400 мм). Тщательно обработайте торцы шлифмашинкой или наждачной бумагой, чтобы исключить заусенцы.

Уложите доски плашмя на предварительно собранное основание из бруса. Проверьте совпадение геометрии углов строительным угольником и выровняйте края досок в одной плоскости. Закрепите доски к каркасу через предварительно просверленные отверстия, используя оцинкованные саморезы длиной 80-100 мм.

Ключевые этапы монтажа

Защитная обработка: Пропитайте древесину антисептиком со всех сторон до сборки
Расположение стыка: При использовании двух досок размещайте стык строго над центральной балкой основания
Усиление конструкции: Установите стальные перфорированные уголки с внутренней стороны всех углов

Важно: Оставьте технологический зазор 3-5 мм между досками для компенсации температурного расширения древесины. Для повышения устойчивости машины приварите к торцам площадки ограничительные уголки 25х25 мм или прикрутите резиновые упоры.

Пропитка древесины защитным составом

Нанесение защитной пропитки – обязательный этап, предотвращающий гниение, поражение грибком и деформацию древесины под воздействием влаги, масел и дорожных реагентов. Без обработки подставка быстро придет в негодность, особенно при хранении автомобиля на улице или в сыром гараже.

Используйте специализированные составы для наружных работ с усиленной влагоотталкивающей способностью и антисептическими свойствами. Хорошо зарекомендовали себя пропитки на алкидной, акрилатной или масляной основе, а также составы глубокого проникновения. Избегайте средств только с декоративным эффектом – нужна именно защита.

Порядок нанесения пропитки

Строго следуйте инструкции производителя выбранного состава. Общий алгоритм работ:

Подготовка поверхности: Древесина должна быть сухой и чистой. Отшлифуйте все детали наждачной бумагой (зерно 120-180), удалите пыль пылесосом или влажной тряпкой (с последующей просушкой).
Нанесение первого слоя: Обильно пропитайте все поверхности, особенно торцы и места соединений – они наиболее уязвимы. Используйте кисть, валик или распылитель. Не допускайте подтеков.
Сушка: Выдержите время межслойной сушки, указанное на упаковке (обычно 4-12 часов). Обеспечьте хорошую вентиляцию.
Нанесение второго слоя: Повторите обработку для максимальной защиты и равномерности покрытия.
Финишная сушка: Дайте пропитке полностью высохнуть и набрать защитные свойства перед сборкой и эксплуатацией подставки (24-72 часа).

Меры предосторожности: Работайте в хорошо проветриваемом помещении или на улице. Используйте перчатки, защитные очки и респиратор. Храните составы в недоступном для детей месте.

Вариант 2: Подставка из шлакоблоков

Шлакоблоки – доступный и прочный материал, идеально подходящий для создания автомобильных подставок. Их прямоугольная форма и полости внутри позволяют легко формировать устойчивые опоры нужной высоты.

Для изготовления потребуется минимум инструментов: уровень, рулетка и резиновая киянка для корректировки положения блоков. Основные материалы – шлакоблоки (стандартный размер 390×190×188 мм) и бетонные плитки-основы под каждый столбик.

Пошаговая сборка

Подготовка площадки: Уберите мусор и выровняйте грунт в местах установки опор.
Формирование основания: Уложите бетонные плитки на землю для распределения нагрузки.
Кладка столбиков: Установите шлакоблоки на плитки в шахматном порядке:
- Первый ряд – 2 блока параллельно друг другу
- Второй ряд – 2 блока поперёк нижних
- Третий ряд – аналогично первому
Контроль геометрии: Проверяйте уровнем горизонтальность каждого ряда.
Финишная накладка: Положите сверху деревянный брус или резиновый коврик для защиты кузова.

Компоненты	Кол-во на 1 опору	Назначение
Шлакоблоки	6 шт	Основная несущая конструкция
Бетонная плитка	1 шт	Предотвращает проседание в грунт
Деревянный брус 100×100 мм	1 шт	Равномерное распределение нагрузки на кузов

Важно! Не используйте пустотелые блоки без вертикального армирования – для надёжности заполните центральные полости бетоном. Минимальная высота готовой опоры – 3 ряда блоков.

Готовые подставки размещайте строго под штатными точками поддомкрачивания автомобиля. Проверьте устойчивость конструкции перед заездом, слегка надавив на опору ногой.

Подготовка ровной площадки для кладки

Ровное основание – обязательное условие для устойчивости подставки. Любые перекосы приведут к неравномерному распределению нагрузки на кирпичи, что грозит разрушением конструкции под весом автомобиля. Непродуманная подготовка чревата деформацией кладки уже в первый месяц эксплуатации.

Начинайте с выбора участка с плотным грунтом, избегая рыхлых или заболоченных мест. Удалите дерн, корни, камни и строительный мусор на глубину 15-20 см. Проверьте отсутствие уклонов с помощью строительного уровня длиной от 1 метра, положив его на ровную доску.

Этапы формирования площадки

Разметка территории: вбейте колышки по углам будущей подставки, натяните между ними шнур.
Выемка грунта: снимите 10-15 см земли в пределах размеченной зоны.
Засыпка подушки:
- Слой щебня фракции 20-40 мм (толщина 5-7 см)
- Слой песка (толщина 3-5 см) с обязательным проливом водой
Трамбовка: утрамбуйте каждый слой виброплитой или ручной трамбовкой до твердого состояния.

Инструменты	Материалы
Лопата штыковая	Щебень
Грабли	Песок карьерный
Рулетка 5м	Геотекстиль (опционально)
Строительный уровень	Вода для полива

Важно! На песчаных грунтах уложите геотекстиль перед засыпкой щебня для предотвращения смешивания слоев. Финишную проверку ровности проводите правилом: просветы под планкой не должны превышать 5 мм по всей площади.

Схема укладки блоков в квадрат

Классическая квадратная схема обеспечивает максимальную стабильность подставки за счет равномерного распределения веса по периметру. Для стандартного варианта потребуется 9 одинаковых блоков (бетонных, деревянных или пеноблоков), уложенных в три ряда по три элемента. Такой конфигурации достаточно для большинства легковых автомобилей при соблюдении правил монтажа.

Геометрия квадрата предотвращает перекос конструкции даже при частичном смещении грунта. Ключевое требование – строгое соблюдение прямых углов и горизонтального уровня каждого слоя. При использовании тяжелых блоков (бетон, камень) достаточно веса самих элементов, для легких материалов (дерево, пластик) применяйте армирование металлическими шпильками.

Технология сборки

Материалы и инструменты:

9 блоков 300×300 мм (высота от 100 мм)
Уровень, рулетка, резиновая киянка
Песчано-гравийная подушка (толщиной 50-70 мм)
Клей для камня/бетона (опционально)

Порядок укладки:

Выровняйте площадку, насыпьте и утрамбуйте подушку
Разложите первый слой: 3 блока в линию с зазорами 3-5 мм
Второй слой: блоки кладутся перпендикулярно первому, перекрывая стыки нижнего ряда
Третий слой: повторите ориентацию первого ряда, контролируя уровнем
При необходимости: промажьте швы клеем после финальной проверки уровня

Слой	Кол-во блоков	Ориентация	Критичные параметры
1 (нижний)	3	Параллельно оси авто	Горизонт ±1 мм/м
2 (средний)	3	Перпендикулярно нижнему	Перекрытие стыков 100%
3 (верхний)	3	Повторяет 1-й слой	Совпадение краев по периметру

Важно: При высоте подставки >150 мм свяжите слои металлическими штифтами. Для грунтов с низкой несущей способностью увеличьте основание до 4×4 блоков. Готовую конструкцию тестируйте плавным нагружением перед заездом автомобиля.

Склеивание блоков строительным раствором

Надежное соединение блоков между собой – залог прочности и устойчивости всей подставки. Строительный раствор обеспечивает сцепление элементов и равномерное распределение нагрузки от автомобиля.

Для склеивания подойдут стандартные цементно-песчаные смеси (ЦПС), доступные в магазинах. Можно приготовить раствор самостоятельно, строго соблюдая пропорции цемента, песка и воды.

Этапы склеивания блоков

Подготовка поверхности: Очистите поверхности блоков, которые будут соприкасаться, от пыли, грязи и крошек. Это улучшит адгезию раствора.

Приготовление раствора:

Используйте чистый песок (лучше речной или мытый карьерный) и цемент марки не ниже М400.
Стандартная пропорция для кладочного раствора: 1 часть цемента : 3-4 части песка.
Постепенно добавляйте воду, тщательно перемешивая до консистенции густой сметаны. Раствор не должен стекать с мастерка, а медленно сползать.

Компонент	Пропорция (пример для 10 кг смеси)
Цемент М400	~2.5 кг (1 часть)
Песок	~7.5 кг (3 части)
Вода	~0.8-1.0 л (добавлять постепенно)

Нанесение раствора:

Нанесите слой раствора толщиной примерно 10-15 мм на горизонтальную поверхность нижнего блока (или основания).
Аккуратно установите следующий блок сверху.
Легким постукиванием резиновым молотком или ручкой мастерка осадите блок, выжимая излишки раствора по периметру стыка.

Выравнивание и контроль:

Сразу после установки блока обязательно проверьте его уровень по горизонтали и вертикали (если стыкуются боковые грани).
Корректируйте положение блока легкими постукиваниями, пока он не встанет ровно.
Удалите излишки раствора, выступившие из швов, мастерком.

Важно! Не экономьте раствор. Покрывайте всю поверхность стыка равномерным слоем. Пустоты в швах резко снижают прочность конструкции. Дайте раствору надежно схватиться (минимум 24 часа, а лучше 2-3 суток в зависимости от влажности и температуры) перед тем, как подвергать подставку нагрузке.

Монтаж деревянной подложки внутрь квадрата

Вырежьте из доски толщиной 30-50 мм прямоугольный фрагмент, габариты которого на 5-10 мм меньше внутреннего периметра металлического квадрата. Тщательно обработайте все грани заготовки рубанком или шлифмашинкой, чтобы исключить заусенцы и неровности.

Проведите пробную установку деревянной вставки в каркас – она должна входить с умеренным усилием без перекосов. При необходимости скорректируйте размеры, добиваясь плотного прилегания к внутренним стенкам профиля по всему контуру.

Фиксация подложки

Нанесите столярный клей или герметик по периметру нижнего торца деревянной заготовки
Аккуратно впрессуйте подложку в квадрат, используя киянку с резиновым накондарником
Просверлите 4 сквозных отверстия диаметром 6-8 мм через металлические стенки и дерево в углах конструкции
Зафиксируйте соединение болтами с потайными головками или саморезами по металлу длиной 40-50 мм

Этап	Инструмент	Требования
Подгонка	Лобзик, рубанок	Зазор ≤ 2 мм по периметру
Фиксация	Шуруповёрт, дрель	Глубина крепежа ≥ 30 мм

Важно: Утопите крепёжные элементы минимум на 2 мм ниже поверхности металла, чтобы исключить контакт с шинами. Заполните монтажные углубления термостойкой шпаклёвкой.

Дополнительную защиту обеспечит пропитка дерева антисептиком и нанесение битумной мастики на торцы перед установкой – это предотвратит гниение от влаги.

Установка демпфирующей прокладки

Фиксация прокладки выполняется после полной сборки каркаса подставки и перед началом эксплуатации. Материал раскраивается по форме опорных площадок с припуском 5-10 мм по периметру для компенсации возможных смещений.

Обезжирьте металлические поверхности в зоне контакта спиртом или ацетоном, удалив следы сварки, масла и ржавчины. Нанесите на сталь тонкий слой резинового клея (типа 88-Н) и дайте ему подсохнуть 10-15 минут до состояния "отлипания".

Технология монтажа

Снимите защитную пленку с самоклеящейся прокладки (если используется готовый вариант).
Плотно прижмите материал к металлу, начиная от центра к краям, избегая образования воздушных пузырей.
Прокатайте поверхность резиновым валиком или округлой рукояткой инструмента для улучшения адгезии.
При использовании листовой резины без клеевого слоя нанесите клей на обе поверхности, выдержите паузу по инструкции производителя, затем совместите детали.

Критические параметры:

Толщина прокладки	Минимальная площадь покрытия	Твердость резины
8-12 мм	70% опорной зоны	50-70 Shore A

Для дополнительной фиксации по краям установите алюминиевые или пластиковые уголки с шагом крепежа 15-20 см. Проверьте отсутствие зазоров между резиной и металлом – щели свыше 1 мм снижают демпфирующий эффект. Выдержка перед нагрузкой – не менее 24 часов для полной полимеризации клея.

Тестирование устойчивости конструкции

После сборки подставки критически важно проверить её способность выдерживать вес автомобиля без деформации или смещения. Никогда не пропускайте этот этап – от него зависит безопасность дальнейших работ. Начните тесты без нагрузки, внимательно осматривая соединения и опорные точки на предмет видимых слабостей.

Постепенно увеличивайте нагрузку, используя домкрат и деревянные бруски-прокладки. Первые испытания проводите с минимальным подъёмом колес (1-2 см от земли), контролируя поведение конструкции. Особое внимание уделите реакции элементов на точечное давление и возможную вибрацию – эти факторы часто выявляют скрытые недостатки.

Ключевые этапы проверки

Выполните последовательную оценку по следующим параметрам:

Статическая нагрузка – разместите автомобиль на подставке на 20-30 минут, измерьте уровень проседания с помощью линейки
Динамическое воздействие – создайте умеренную вибрацию (легкие удары кувалдой по опорам, раскачивание авто руками)
Угловая устойчивость – проверьте реакцию конструкции при частичном подъёме колес (разные комбинации по диагонали)

Тип материала	Минимальная нагрузка для теста	Допустимая деформация
Деревянный брус 100×100 мм	600 кг на стойку	≤ 2 мм по вертикали
Стальной профиль 80×80 мм	900 кг на стойку	≤ 1 мм по вертикали
Бетонные блоки	400 кг на блок	Недопустима

При выявлении малейших сдвигов, трещин или скрипов немедленно прекратите использование конструкции. Усильте проблемные узлы стальными уголками или распорками, после чего повторите тестирование. Помните: успешное проявление всех проверок – обязательное условие для проведения работ под автомобилем.

Вариант 3: Сварная конструкция из профильной трубы

Сварная подставка из профильной трубы – самый надежный вариант для регулярного использования с тяжелыми автомобилями. Для изготовления потребуется металлический профиль квадратного сечения (рекомендуется 50x50 мм или 40x40 мм с толщиной стенки от 2 мм), сварочный аппарат, болгарка с отрезным и шлифовальным дисками, рулетка и маркер.

Конструкция представляет собой две независимые П-образные опоры, каждая из которых сваривается из трех отрезков трубы: длинная перекладина (основание) и два вертикальных стойки-ножки. Высота стоек определяется требуемым клиренсом для ремонтных работ (обычно 40-50 см), а длина перекладины – шириной кузова автомобиля (минимум 70 см для устойчивости). К верхним торцам стоек привариваются усиленные металлические площадки (толщина 5-8 мм) для контакта с порогом машины.

Пошаговая инструкция изготовления

Нарезка заготовок: Болгаркой нарежьте профиль по размерам: 2 длинные перекладины (основания), 4 ножки (стойки), 4 опорные площадки.
Формирование П-образных рам: Прихватите сваркой каждую ножку к торцу перекладины под углом 90°. Проверьте геометрию угольником и окончательно проварите стыки.
Монтаж опорных площадок: Приварите пластины к верхним торцам ножек. Укрепите соединения косынками из обрезков металла или арматуры.
Усиление конструкции: Добавьте диагональные распорки между ножками и перекладиной для повышения жесткости.
Зачистка и защита: Тщательно зашлифуйте все острые кромки и сварные швы. Обработайте металл преобразователем ржавчины и покрасьте износостойкой эмалью.

Ключевые параметры конструкции

Элемент	Рекомендуемые размеры	Примечание
Профильная труба	50x50x2 мм / 40x40x2 мм	Минимальная толщина стенки
Длина перекладины	70-100 см	Зависит от ширины авто
Высота ножек	40-50 см	Без учета толщины площадки
Опорная площадка	100x100x5 мм	Минимальные размеры

Важно: Обязательно проверьте качество сварных швов на прочность до использования подставки! Устанавливайте конструкцию только на твердое, ровное основание (бетон, асфальт). Для защиты днища авто от контакта с металлом используйте резиновые прокладки на площадках.

Нарезка трубы 40х40 мм на заготовки

Перенесите размеры с чертежа на профильную трубу, используя рулетку и маркер. Обязательно учитывайте припуск на толщину реза (2-3 мм) для каждого пропила. Размечайте все детали последовательно, чтобы минимизировать ошибки и рационально использовать материал.

Жёстко зафиксируйте трубу в тисках или струбцинами перед резкой. Убедитесь, что линия реза находится вне зоны захвата инструмента. При работе с болгаркой используйте только исправный защитный кожух и новые отрезные диски по металлу толщиной 1-1.2 мм.
