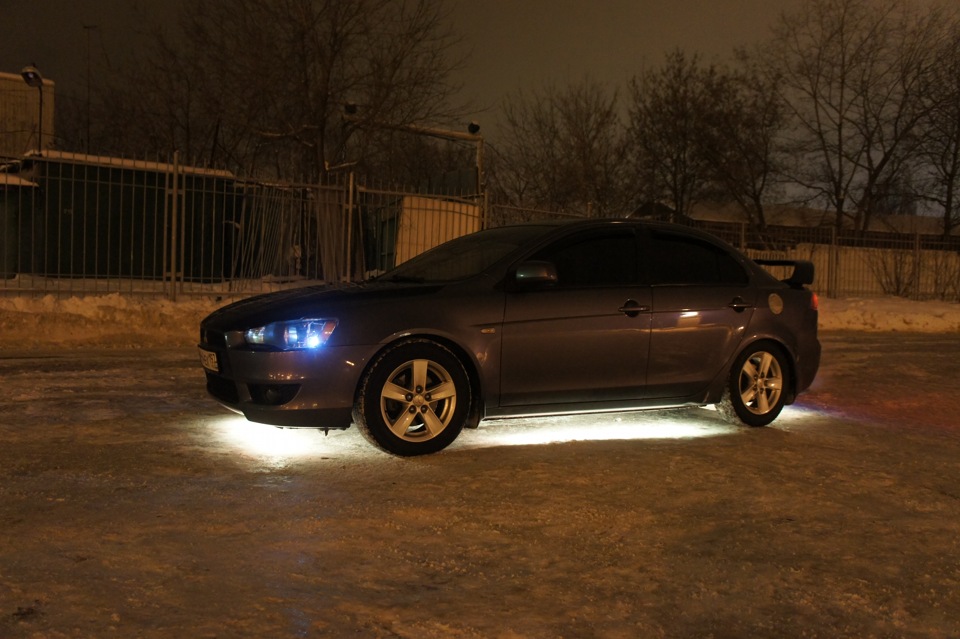

Подсветка днища авто - делаем самостоятельно

Статья обновлена: 18.08.2025

Тюнинг автомобиля включает не только технические доработки, но и элементы визуального оформления. Подсветка днища выделяет машину в темное время суток, придавая ей индивидуальность и стиль.

Самостоятельная установка не требует сложных навыков или дорогих инструментов. Правильно выбранные компоненты и аккуратность монтажа обеспечат яркий результат без посещения специализированных сервисов.

Расчёт необходимой длины ленты для днища

Для точного определения метража светодиодной ленты измерьте периметр днища автомобиля. Используйте рулетку, фиксируя длину по центральной линии каждой стороны: переднего и заднего бампера, левого и правого порогов. Учитывайте неровности поверхности и технологические выступы.

К полученному значению добавьте 10-15% запаса на повороты, соединения и возможную погрешность измерений. Например, при периметре 6 метров минимальный запас составит 0.6 м, итого 6.6 м. Всегда округляйте результат в большую сторону до целых метров для удобства покупки.

Факторы, влияющие на расчёт

Ключевые параметры:

Тип кузова: седан требует большей длины в зоне бамперов, чем хэтчбек
Конфигурация ленты: RGB-ленты с 4 контактами нуждаются в более точном расчёте из-за толщины
Способ монтажа: диагональная укладка увеличивает расход на 5-7%

Зона днища	Средняя длина (м)	Особенности
Передний бампер	1.8-2.2	Изгибы, датчики парковки
Пороги	2.5-3.0 (каждая сторона)	Прямые участки, крепёж
Задний бампер	1.7-2.0	Выхлопная система, изгибы

Важно! При наличии заводской защиты двигателя или дополнительных обвесов делайте контрольные замеры по фактической траектории прокладки. Избегайте натяжения ленты – это приведёт к отслоению диодов.

Выбор светодиодной ленты: герметичность и яркость

Герметичность ленты обозначается маркировкой IP (Ingress Protection). Для днища автомобиля критичен минимум IP67, где "6" означает полную защиту от пыли, а "7" – возможность погружения в воду до 1 метра. Ленты IP68 выдерживают длительный контакт с влагой, что актуально для эксплуатации зимой или после мойки.

Яркость определяется параметрами:

Тип диодов: SMD 5050 (50-60 люмен на диод) мощнее SMD 3528 (8-10 люмен)
Плотность монтажа: 60-120 диодов на метр (чем выше, тем равномернее свечение)
Мощность: 4.8-14.4 Вт/м (требует расчета нагрузки на проводку)

Дополнительные критерии выбора

Цветовая температура	Холодный белый (6000-7000K) для контраста, цветные RGB – для стилизации
Класс напряжения	12V (стандарт авто) или 24V (меньшие потери при длинных участках)
Основа	Гибкая плата или жесткий алюминиевый профиль (лучший теплоотвод)

Важно! Избегайте дешевых лент с силиконовым покрытием только сверху – влага проникает через контакты. Выбирайте варианты с полной заливкой компаундом и толстой оболочкой. Для длинных контуров используйте параллельное подключение отрезков к блоку питания, чтобы исключить падение яркости на конце линии.

Покупка комплектующих: контроллеры, провода, крепления

Ключевым элементом системы является RGB-контроллер, отвечающий за управление цветами и режимами свечения. Выбирайте устройства с защитой IP65/IP67, рассчитанные на 12В, с мощностью на 20-30% выше суммарного потребления лент. Обязательна поддержка нужных протоколов (например, WS2812B для адресных лент) и совместимость с выбранным источником сигнала (пульт, Bluetooth-модуль или автомагнитола).

Для электромонтажа потребуются многожильные медные провода сечением 0,75-1,5 мм² с двойной изоляцией. Рассчитайте длину с запасом 15% для прокладки по контуру днища с учетом изгибов. Подготовьте термоусадочные трубки, клеммные колодки и влагозащищенные разъемы для соединений. Отдельно приобретите предохранитель на линию питания (обычно 5-10А) и реле для синхронизации с габаритами.

Комплектующие для монтажа

Тип	Рекомендации	Количество
Крепежные клипсы	Пластиковые с металлическим сердечником	4-6 шт. на метр ленты
3M VHB-скотч	Термостойкий, шириной 15-25 мм	1 рулон
Защитные гофры	Диаметр 10-12 мм, самозатухающие	По длине проводов

Важно: для питания системы используйте отдельный провод от АКБ с обязательной установкой предохранителя в подкапотном пространстве. Все соединения вне салона герметизируйте силиконовым компаундом. Избегайте алюминиевых проводов и пластиковых хомутов без УФ-защиты – они быстро разрушатся от вибраций и реагентов.

Необходимые инструменты для монтажа

Сборка комплекта подсветки требует минимального набора инструментов, которые найдутся у большинства автовладельцев. Основная задача – обеспечить безопасное подключение проводки к бортовой сети и надежную фиксацию элементов на кузове.

Приготовьте защитные средства: перчатки и очки обязательны при работе с электрооборудованием. Проверьте напряжение в цепи контрольной лампой перед началом работ.

Базовый набор

Крестовая и плоская отвертки
Кусачки для проводов
Кримпер (обжимные клещи)
Набор изоленты (ПВХ или термоусадка)
Тестер напряжения/мультиметр

Дополнительные приспособления:

Дрель со сверлом 3-4 мм (для монтажа контроллера)
Пластиковые хомуты 2.5-4 мм
Спиртовые салфетки для обезжиривания
Герметик (силиконовый или анаэробный)

Специнструмент	Назначение
Клеммные съемники	Аккуратное отсоединение проводов АКБ
Пистолет для герметика	Обработка мест ввода проводки

Подготовка днища: очистка и обезжиривание

Тщательно вымойте днище автомобиля с помощью мойки высокого давления, уделяя особое внимание труднодоступным местам: колесным аркам, стыкам элементов, полостям лонжеронов. Используйте специализированные автошампуни для удаления дорожной грязи, солевых отложений и битумных пятен. После мойки дайте поверхности полностью высохнуть – остатки влаги помешают адгезии материалов.

Обезжирьте всю рабочую зону уайт-спиритом, антисиликоном или специальным автомобильным обезжиривателем. Наносите состав ветошью без ворса, меняя её по мере загрязнения. Особенно критичны участки возле топливных/тормозных магистралей, сварных швов и крепежных элементов – там скапливается техническая грязь. Избегайте попадания растворителей на резиновые уплотнители.

Контроль качества поверхности

Перед финишной обработкой проверьте днище на:

Коррозионные очаги – рыжие пятна, вздутия ЛКП
Остатки прежних покрытий (битумная мастика, неудалённая ржавчина)
Технические жидкости (подтёки масла, тосола)

Проблемные участки требуют дополнительной обработки:

Зачистите коррозию металлической щёткой или шлифовальной насадкой
Обработайте преобразователем ржавчины согласно инструкции производителя
Обезжирьте повторно после механического воздействия

Тип загрязнения	Средство обработки	Важные нюансы
Битумные пятна	Специальный съемник AS-1	Не применять на разогретом металле
Солевые отложения	Щелочной шампунь	Требует обильной промывки водой
Технические масла	Обезжириватель на основе ацетона	Проветривание зоны работы обязательно

Важно: Работайте в проветриваемом помещении с использованием СИЗ – респиратора, перчаток и защитных очков. Качественная подготовка определяет долговечность подсветки – экономия времени на этом этапе приводит к отслаиванию светодиодной ленты.

Разметка точек установки светодиодных линий

Определите оптимальное расположение светодиодных лент вдоль периметра днища, учитывая конструктивные особенности автомобиля: расстояние до выхлопной системы, элементов подвески, защитных кожухов и точек крепления кузова. Минимальный отступ от подвижных деталей и нагревающихся элементов – 5 см.

Используйте малярный скотч для предварительной фиксации лент и визуальной оценки световой линии со всех ракурсов. Проверьте равномерность распределения подсветки при включенной ленте на тестовом питании, корректируя положение при появлении теневых зон или перекосов.

Технология разметки

Шаг 1: Очистите поверхности днища обезжиривателем в зонах крепления
Шаг 2: Отметьте центры крепежных точек маркером через каждые 15-25 см с учетом естественных изгибов ленты
Шаг 3: Обозначьте трассу прокладки проводки к блоку управления с указанием точек фиксации клипс

Критичные зоны	Требования к размещению
Передний бампер	Смещение к центральной балке, избегая участков забора воздуха
Колёсные арки	Монтаж на статичные части кузова в 10+ см от поворотных кулаков
Топливные магистрали	Запрещена укладка лент поверх трубок и жгутов

Фиксируйте окончательные метки перманентным маркером или керном после проверки симметрии замером рулеткой от реперных точек (болтов крепления подкрылков, сварных швов). Для криволинейных участков допускается увеличение шага креплений до 30 см при использовании гибкого LED-профиля.

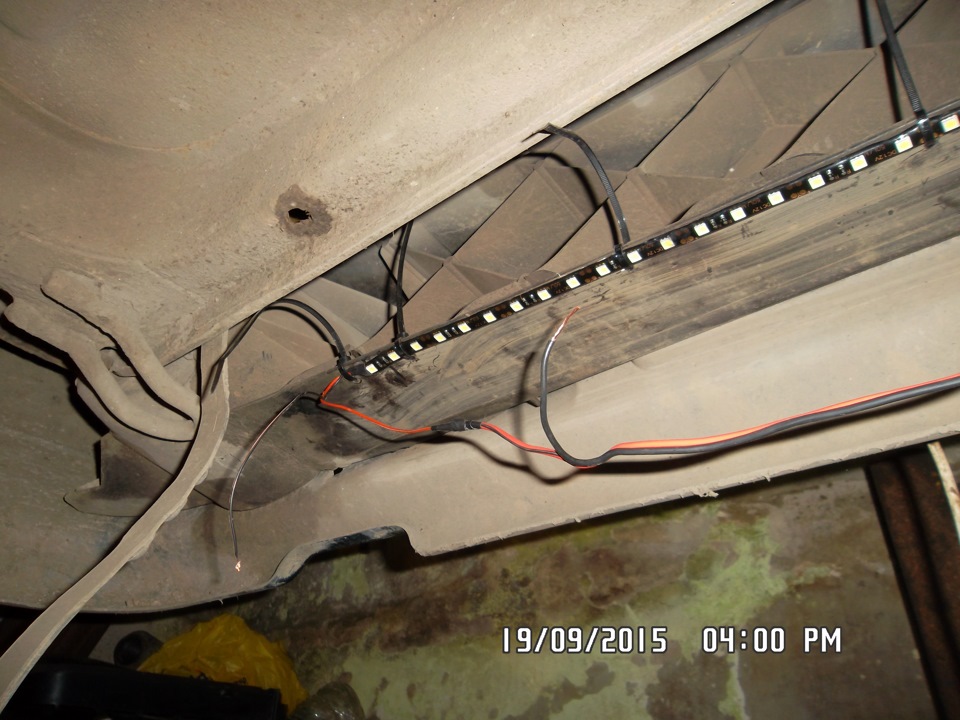

Особенности крепления ленты на неровных поверхностях

Основная сложность при монтаже светодиодной ленты на днище автомобиля – выраженная рельефность поверхностей (технологические выступы, сварные швы, ребра жесткости). Стандартный 3М-скотч не обеспечивает надежную фиксацию на таких участках из-за минимальной площади контакта. Неравномерное прилегание ведет к отслоению сегментов при вибрации или контакте с водой.

Критично влияют эксплуатационные загрязнения: масляная пленка на элементах подвески, дорожная грязь в колесных арках, коррозия на металле. Даже после очистки остаточные микрочастицы снижают адгезию. Особое внимание требуется зонам возле выхлопной системы – термостойкость клеевого слоя ограничена 80-100°C.

Технологии надежного монтажа

Дополнительная механическая фиксация: нейлоновые стяжки через монтажные отверстия рамки, алюминиевые клипсы на глушитель (с термопрокладкой), самодельные кронштейны из жести для обвода сложного рельефа.
Подготовка основания: обезжиривание ацетоном/антисиликоном, зачистка окислов абразивом P120-P240, прогрев феном перед наклеиванием (для активизации клея).
Сегментирование ленты: резка по линиям маркировки с пайкой гибких проводов между участками для обхода выступов без перегиба.

Избегайте зон с подвижными элементами (амортизаторы, приводы руля) и участков, подверженных ударным нагрузкам (края порогов). Для труб и округлых деталей используйте ленту с силиконовой оболочкой – она пластичнее полиуретановой. При монтаже на гофры защиты картера применяйте двухсторонний термоклей на основе акрила.

Тип поверхности	Рекомендуемое крепление	Макс. температура
Пластиковые арки	3М VHB + обезжиривание	+70°C
Металл днища	Стяжки + термоклей	+120°C
Выхлопная система	Хомуты с прокладкой	+250°C

Защита проводки от влаги и грязи

Проводка подсветки днища постоянно подвергается воздействию воды, дорожных реагентов, грязи и вибрации, что без надёжной изоляции быстро приводит к окислению контактов, коротким замыканиям и выходу системы из строя.

Качественная герметизация соединений и кабельных трасс – обязательное условие долговечности системы, особенно в местах прохождения проводов через кузовные элементы или крепления к нему.

Ключевые методы защиты

Герметизация соединений:

Используйте термоусадочные трубки с клеевым слоем, прогревая их строительным феном до полной усадки и герметизации.
Применя обычные клеммы или скрутки, тщательно изолируйте их влагостойкой изолентой (например, резиновой или ПВХ), делая нахлёст витков не менее 50%.
Дополнительно обрабатывайте соединения силиконовым герметиком для электротехники.

Защита кабельных линий:

Прокладывайте провода в пластиковых гофротрубах или защитных рукавах, избегая провисаний и перегибов.
Фиксируйте трассы пластиковыми хомутами через каждые 20-30 см, исключая трение о кузов.
В зонах повышенного риска (колёсные арки, пороги) используйте двойной слой защиты (например, гофра + термостойкая оплётка).

Дополнительные меры:

Устанавливайте блок предохранителей максимально близко к источнику питания, защищая каждую цепь отдельным предохранителем.
Обрабатывайте точки ввода проводов в кузов антикоррозийным герметиком (типа Body 999).
Раз в сезон проверяйте состояние изоляции и соединений, особенно после зимы.

Материал	Применение	Критичность
Термоусадочная трубка с клеем	Соединения проводов, клеммы	Обязательно
Автомобильный герметик	Проходы через кузов, стыки	Обязательно
Пластиковая гофра	Защита кабельных трасс	Рекомендовано

Прокладка кабелей в моторном отсеке

Основная задача – безопасно провести питающие провода от аккумулятора или блока управления к светодиодным лентам на днище, избегая подвижных деталей и источников тепла. Обязательно используйте термостойкий кабель в оплетке с сечением не менее 1,5 мм², рассчитанный на ток вашей подсветки с запасом 20-30%.

Начните с определения маршрута: оптимально проложить жгут вдоль штатных проводочных трасс, используя технологические отверстия в лонжеронах или моторном щите. Избегайте участков возле выхлопного коллектора, ремня ГРМ, вентилятора и рулевых тяг – даже кратковременный контакт с горячими или вращающимися элементами выведет проводку из строя.

Ключевые этапы монтажа

Фиксация и защита кабеля:

Через каждые 15-20 см закрепляйте провода пластиковыми хомутами к недвижимым элементам кузова (кронштейнам, скобам штатной проводки)
В местах пересечения с металлическими кромками устанавливайте резиновые или пластиковые проходные втулки для предотвращения перетирания
Обязательно используйте гофру или тканевую изоленту на участках с риском вибрационного трения

Подключение питания:

Подсоедините "+" кабеля к свободному выводу на аккумуляторе через предохранитель (номинал на 25% выше потребления светодиодов)
"-" провод зафиксируйте на кузовной массе болтовым соединением – зачистите краску в точке контакта
При подключении через отдельный выключатель разрывайте "+" линию, устанавливая его в салоне

Опасные факторы	Меры защиты
Высокая температура	Термостойкая изоляция, расстояние ≥15 см от горячих узлов
Влага и химикаты	Герметичные разъемы, обработка соединений токопроводящей смазкой
Вибрация	Демпфирующие подвесы, двойная фиксация хомутами

Перед финальной сборкой проверьте трассу на провисания и свободу хода – кабель не должен натягиваться при раскачивании двигателя на подушках. После монтажа запустите мотор и убедитесь в отсутствии контакта с вибрирующими агрегатами на всех режимах работы.

Выбор места установки управляющего контроллера

Критически важно обеспечить защиту контроллера от агрессивных внешних факторов: влаги, дорожной химии, вибраций и температурных перепадов. Место должно исключать прямой контакт с водой при проезде луж, а также находиться вдали от подвижных элементов подвески и выхлопной системы для предотвращения перегрева. Одновременно необходим разумный доступ для подключения проводки и возможного обслуживания.

Оптимальными зонами считаются внутренние полости лонжеронов или защищённые ниши за бамперами – здесь устройство будет скрыто от посторонних глаз и механических повреждений. Альтернативно подходят сухие участки салона (под обшивкой сидений, в бардачке) или багажника, но это усложнит прокладку кабелей к светодиодным лентам на днище. Избегайте открытых участков шасси и зон вблизи колёсных арок.

Ключевые рекомендации

Фиксация: Используйте пластиковые стяжки или кронштейны с демпферными прокладками для гашения вибраций
Герметизация: Обработайте корпус силиконовым герметиком, если место подвержено попаданию брызг
Тестирование: Проверьте удобство подключения разъёмов до окончательного монтажа

Локация	Плюсы	Минусы
Ниша за бампером	Лёгкий доступ, хорошая вентиляция	Требует дополнительной гидроизоляции
Полость лонжерона	Максимальная защищённость	Сложность монтажа/демонтажа
Салон (под сиденьем)	Сухо, безопасно	Увеличение длины проводов до светодиодов

Подключение питания к бортовой сети автомобиля

Определите точку подключения: для постоянного "+" используйте клемму аккумулятора или предохранительную колодку, для управляемого питания – цепи зажигания или габаритных огней. Обязательно установите отдельный предохранитель (10-15А) в разрыв силового провода вблизи источника питания – это защитит проводку от короткого замыкания.

Проложите силовой кабель сечением не менее 1,5 мм² через технологические отверстия в моторном щите, избегая острых кромок и подвижных элементов. Используйте пластиковые хомуты и гофру для фиксации и защиты провода. Для подключения к клеммам применяйте обжимные клеммы с изоляцией.

Ключевые этапы подключения

Отсоедините "-" клемму АКБ перед началом работ
Зачистите изоляцию провода на 8-10 мм
Установите предохранитель в 30 см от источника питания
Надежно зафиксируйте кабель в подкапотном пространстве
Подключите массу (-) к кузову через штатное болтовое соединение

Тип питания	Источник	Особенности
Постоянный +12В	Клемма АКБ	Не требует реле, свет работает постоянно
Управляемый +12В	Провод габаритов/зажигания	Требует реле, активация с включением света

Для автоматического включения подсветки используйте 4-контактное реле: подключите управляющий провод к цепи габаритов, силовой – к АКБ через предохранитель. Проверьте изоляцию всех соединений термоусадкой перед подачей напряжения.

Установка предохранителя в цепь питания

Без предохранителя любое короткое замыкание в проводке подсветки приведёт к перегреву кабелей и возгоранию. Этот элемент защищает не только оборудование, но и автомобиль от пожара, разрывая цепь при превышении допустимого тока.

Выбирайте номинал предохранителя на 15-20% выше максимального потребления светодиодных лент. Например, при общей мощности лент 100Вт (8А при 12V) устанавливайте предохранитель на 10А. Используйте только автомобильные предохранители blade-type (ножевидные) с влагозащищённым корпусом.

Порядок подключения

Определите место установки: максимально близко к плюсовой клемме АКБ (в пределах 30 см).
Зафиксируйте держатель предохранителя на неподвижной поверхности пластиковыми хомутами.
Подсоедините отрезок кабеля от плюсовой клеммы АКБ к входному разъёму держателя (маркировка IN/INPUT).
К выходному разъёму (OUT/OUTPUT) подключите провод, идущий к контроллеру подсветки или реле.
Вставьте предохранитель в держатель до характерного щелчка.

Ошибка	Последствие	Решение
Установка после контроллера	Не защищает питающий кабель	Монтировать только между АКБ и нагрузкой
Использование "жучков"	Потеря защиты	Применять только штатные предохранители
Контакт с металлом кузова	Короткое замыкание	Изолировать держатель термоусадкой

Обязательно проверьте цепь мультиметром в режиме прозвонки перед подачей напряжения. При срабатывании защиты сначала устраните причину КЗ и только потом заменяйте предохранитель на идентичный по номиналу.

Организация управляющего выключателя в салоне

Установка выключателя в салоне обеспечивает мгновенный контроль над подсветкой днища без необходимости доступа к блоку предохранителей или проводке в багажнике. Это критически важно для оперативного включения/отключения системы во время движения или при проверке сотрудниками ДПС, исключая риски короткого замыкания при манипуляциях с проводами под капотом.

Оптимальное расположение выключателя – зоны водителя с сохранением эргономики: торпедо, центральная консоль или нижняя часть рулевой колонки. Требуется подобрать тип переключателя, соответствующий нагрузке светодиодных лент (обычно 10-15А) и устойчивый к вибрациям – тумблеры или кнопочные переключатели с фиксацией предпочтительнее клавишных моделей.

Этапы монтажа

Подготовка проводки: От силового реле подсветки проложите управляющий кабель (сечение 0.75-1 мм²) через технологические отверстия в моторном щите в салон, избегая острых кромок.
Установка переключателя:
- Сделайте посадочное отверстие коронкой в выбранной панели
- Закрепите переключатель штатной гайкой или фиксаторами
- Используйте уплотнитель для защиты от пыли

Коммутация:

Клемма переключателя	Подключение
Питание (IN)	К предохранителю ACC или зажигания
Управление (OUT)	К управляющему контакту реле подсветки
Земля	К ближайшему кузовному болту

Важно: Изолируйте соединения термоусадкой, прозвоните тестером цепь до подачи напряжения. Для скрытого монтажа используйте штатные заглушки или 3D-печатные держатели.

Проверка герметичности всех соединений

Тщательная герметизация – критически важный этап для защиты проводки и светодиодных лент от воды, грязи и дорожных реагентов. Любая негерметичность приведет к окислению контактов, короткому замыканию или выходу подсветки из строя.

Начинайте проверку с визуального осмотра каждого соединения: силовых проводов к клеммам блока управления, контактов между сегментами ленты, точек подключения к аккумулятору. Убедитесь в отсутствии видимых зазоров, неплотного прилегания термоусадки или оголенных участков проводов.

Методы тестирования

Примените один из надежных способов контроля:

Мыльный раствор: Нанесите густую пену на места соединений (разъемы, спайки, обжатые гильзы). Подайте питание на подсветку и наблюдайте – появление пузырей укажет на утечку воздуха из стыка.
Погружение (для разборных коннекторов): Опустите проверяемый узел (например, герметичный разъем) в емкость с водой на 5-10 минут. Отсутствие пузырьков и сухость внутри после извлечения подтвердят герметичность.
Использование влажной среды: В дождливую погоду или после мойки автомобиля осмотрите систему – влага внутри разъемов, конденсат на ленте или блоках сигнализируют о проблеме.

Обязательные действия при обнаружении течи:

Немедленно отключите питание системы.
Тщательно просушите проблемный участок феном.
Демонтируйте соединение, удалите старый герметик (термоклей, силикон).
Обработайте контакты спиртом, заново изолируйте с использованием термоусадки со слоем клея или качественного влагостойкого герметика.
Повторите проверку выбранным методом.

Помните: даже микроскопические щели со временем приведут к коррозии. Не экономьте время на этом этапе – от него напрямую зависит долговечность всей подсветки днища.

Тестовый запуск системы перед фиксацией

Перед окончательным креплением ленты к кузову подключите провода к источнику питания (обычно к аккумулятору или предохранителю прикуривателя) для проверки работоспособности всей цепи. Убедитесь, что контроллер (если используется) реагирует на сигналы пульта, а цвета и режимы переключаются корректно.

Внимательно осмотрите каждый сегмент подсветки на предмет:

Равномерности свечения без тёмных пятен
Отсутствия мерцания или хаотичного изменения цветов
Целостности изоляции в местах пайки/соединений

Критические действия при тестировании:

Проверьте герметичность соединений, капнув воду на стыки (для влагозащищённых моделей)
Оставьте систему включённой на 15-20 минут для выявления возможного перегрева
Протестируйте все предусмотренные режимы работы (статичный, мигание, градиент)

При обнаружении дефектов немедленно отключите питание! Распространённые проблемы и решения:

Проблема	Возможная причина
Отсутствие свечения сегмента	Обрыв контактов, повреждение ленты
Нестабильное переключение режимов	Низкий заряд батареи пульта, помехи
Посторонний запах/нагрев	Короткое замыкание, несоответствие блока питания

Только после успешной проверки всех параметров и 10-минутной работы под нагрузкой можно приступать к финальному монтажу. Убедитесь, что питание отключено перед креплением ленты на штатные клипсы или клейкий слой!

Настройка цветовых режимов и эффектов

Управление цветами и эффектами осуществляется через контроллер RGB-ленты, совместимый с выбранным типом подсветки. Современные контроллеры поддерживают несколько каналов управления: ИК-пульт, радиопульт, мобильное приложение через Bluetooth или Wi-Fi модуль. Основные настройки включают выбор статичного цвета, регулировку яркости и активацию динамических сценариев.

При использовании многоцветных RGB или адресных LED-лент доступны сложные световые сцены. Для настройки подключите контроллер к источнику питания, синхронизируйте с управляющим устройством согласно инструкции. Перед фиксацией всех элементов проведите тестовое включение для проверки корректности работы режимов и отсутствия конфликтов в электрической цепи.

Параметр	Рекомендации	Инструмент настройки
Яркость	Устанавливайте 60-70% для повседневного использования	Кнопки +/- на пульте или слайдер в приложении
Скорость эффектов	Зависит от стиля вождения: плавные изменения для круиза, быстрое мелькание для тюнинговых авто	Отдельный регулятор Speed на контроллере
Цветовая температура	Холодные тона для синих/белых авто, тёплые – для красных/чёрных	RGB-кодировка или предустановки в памяти

Надёжная фиксация проводов пластиковыми хомутами

Правильное крепление проводки предотвращает её перетирание о кузовные элементы, случайный отрыв и контакт с горячими или движущимися деталями. Пластиковые хомуты (стяжки) – самый доступный и практичный вариант для монтажа на днище, но их применение требует соблюдения ключевых правил.

Главные ошибки – слабая затяжка, приводящая к смещению проводов, и чрезмерное усилие, деформирующее изоляцию или сам хомут. Критично важно выбрать хомуты правильного типа и размера, а также подготовить точки фиксации.

Ключевые шаги для надёжного крепления

Выбор хомутов: Используйте только черные нейлоновые хомуты с маркировкой UV-resistant. Они устойчивы к влаге, грязи и ультрафиолету.
Диаметр: Подбирайте хомут так, чтобы после затяжки оставался небольшой зазор между проводом и внутренней стенкой – не допускайте передавливания.
Точки крепления: Фиксируйте проводку к штатным технологическим отверстиям, жгутам или специальным клипсам. Никогда не притягивайте провода к топливным или тормозным магистралям!
Шаг крепления: Устанавливайте хомуты с интервалом не более 20-25 см на прямых участках и чаще (10-15 см) возле изгибов или точек подключения светодиодных лент.
Защита от вибрации: В местах контакта хомута с проводом и кузовом используйте виброизоляционные гофротрубки или отрезки термоусадки.

Дополнительные меры безопасности

Обрезайте хвостики хомутов заподлицо с замком кусачками, оставляя минимум 1 мм – острый край может повредить изоляцию.
На участках с риском истирания о кузов (отверстия, края) дополнительно защищайте провод пластиковой гофрой.
После монтажа проверьте отсутствие натяжения проводов при полном ходе подвески – имитируйте сжатие и отбой.

Тип провода	Рекомендуемый диаметр хомута (мм)	Макс. шаг крепления (см)
Одиночный провод (2.5 мм²)	3.0 - 4.0	25
Жгут из 3 проводов	4.8 - 6.0	20
Провод в гофре (Ø8мм)	8.0 - 10.0	30

Обработка стыков силиконовым герметиком

Перед герметизацией тщательно обезжирьте поверхности днища в зоне стыков, используя уайт-спирит или специализированный очиститель. Удалите следы грязи, масла и старого герметика шпателем, после чего протрите зону сухой безворсовой салфеткой. Прогрунтуйте металл антикоррозийным составом, если обнаружены участки ржавчины.

Нанесите силиконовый герметик для автомобиля (черный или прозрачный) тонким непрерывным слоем вдоль стыка, используя монтажный пистолет. Сразу после нанесения смочите палец в мыльном растворе и аккуратно разгладьте полосу, формируя вогнутый профиль для лучшего прилегания. Излишки удалите ветошью до схватывания состава.

Критерии выбора герметика

Используйте нейтральные силиконовые составы (не кислотные!), устойчивые к вибрациям и перепадам температур от -40°C до +200°C. Проверьте маркировку на упаковке:

Подтверждение совместимости с ЛКП
Отсутствие агрессивных растворителей
Водоотталкивающие свойства

Тип герметика	Срок полимеризации	Особенности
Однокомпонентный	24-48 часов	Не требует смешивания
С добавлением каучука	12-24 часа	Повышенная эластичность

После обработки исключите мойку авто и контакт с водой на 24 часа. Контролируйте герметичность стыков при первом выезде на мокрую дорогу – отсутствие пузырей и отслоений подтвердит качество работы.

Регулировка угла освещения для лучшего эффекта

Точное позиционирование светодиодных лент относительно поверхности дороги критически влияет на видимость и равномерность свечения. Слишком острый угол создаст узкую яркую полосу у борта, оставляя центральную зону в тени, а чрезмерно пологое направление рассеет свет и снизит интенсивность подсветки.

Идеальный угол между светодиодной лентой и асфальтом обычно составляет 45-60 градусов: это обеспечивает оптимальный баланс между шириной охвата и яркостью. Для точной настройки временно зафиксируйте ленту монтажной лентой, проверьте проекцию при движении по ровной площадке и внесите коррективы перед окончательным креплением.

Практические шаги для калибровки

Используйте регулируемые кронштейны или самодельные крепления из алюминиевых уголков с прорезями – это позволит менять наклон без демонтажа. Обязательно учитывайте клиренс автомобиля:

Низкая посадка (менее 15 см): смещайте ленту ближе к краю порогов под углом 55-60° для избежания засветки центра.
Высокая посадка (внедорожники): устанавливайте под 40-45° ближе к раме для увеличения зоны покрытия.

Ошибка	Последствие	Решение
Угол > 70°	Точечные блики под колесными арками	Добавить софтбоксы из матового пластика
Угол < 30°	Слепящий эффект для встречных авто	Увеличить наклон и проверить ДСТ-тестером

При работе с изогнутыми элементами днища (например, диффузоры) разбивайте ленту на сегменты с индивидуальной ориентацией. Финишную регулировку выполняйте в темном помещении, проецируя свет на расчерченную сетку – расстояние между лучами не должно превышать 30 см.

Особенности эксплуатации в зимний период

Зимой подсветка днища подвергается экстремальным нагрузкам из-за перепадов температур, повышенной влажности и агрессивных реагентов. Лед, снежная каша и соль ускоряют коррозию контактов, повреждают изоляцию проводов и герметизацию светодиодных лент, что ведет к коротким замыканиям или полному выходу системы из строя.

Низкие температуры снижают эластичность защитных оболочек и клеевых составов, повышая риск отслоения светодиодных лент. Механические повреждения от наезда на снежные накаты или ледяные глыбы также становятся частой причиной деформации корпусов, разрывов проводки и разрушения LED-чипов.

Ключевые меры для защиты

Герметизация соединений: Обработайте все разъемы и точки пайки силиконовым герметиком или термоусадкой с клеевым слоем.
Защита от коррозии: Нанесите на контакты токопроводящую смазку (например, Liqui Moly Electronic Spray).
Механическая прочность: Установите светодиодные ленты в алюминиевые профили с поликарбонатной линзой.
Регулярная очистка: После поездок промывайте днище теплой водой (при +5°C и выше) для удаления реагентов.
Контроль влаги: Размещайте блоки управления и драйверы в салоне или герметичных боксах под капотом.

Проблема	Решение
Обледенение светодиодов	Использовать ленты с классом защиты IP68 и прогрев перед включением
Хрупкость проводов	Применять морозостойкие кабели в силиконовой изоляции
Снижение яркости	Увеличить мощность блока питания на 20–30% от номинала

Частые неисправности и способы их устранения

После установки подсветки днища могут возникать технические проблемы даже при соблюдении инструкции. Эти неполадки обычно связаны с качеством компонентов, ошибками монтажа или внешними воздействиями.

Большинство неисправностей легко диагностируются и устраняются самостоятельно без специального оборудования. Важно последовательно проверить все элементы цепи питания и целостность светодиодных элементов.

Диагностика и решения

Неисправность	Вероятная причина	Способ устранения
Полное отсутствие свечения	Обрыв проводов, перегоревший предохранитель, отключенный контроллер	Прозвонить цепь мультиметром, заменить предохранитель, проверить подключение RGB-контроллера к питанию
Мигание или неравномерное свечение	Окисление контактов, слабое соединение проводов, повреждение ленты на стыках	Зачистить контакты, перепаять соединения, заменить поврежденный сегмент ленты с использованием влагозащищенных коннекторов
Перегрев светодиодной ленты	Неправильный подбор блока питания (мощность ниже требуемой), отсутствие алюминиевого профиля	Установить блок питания с запасом мощности +20%, закрепить ленту на алюминиевый теплоотводящий профиль
Короткое замыкание	Поврежденная изоляция проводов, попадание воды в места соединений	Изолировать все оголенные участки термоусадкой, обработать соединения силиконовым герметиком
Снижение яркости со временем	Деградация светодиодов, использование негерметичной ленты IP33 во влажной среде	Замена на ленту с классом защиты IP67/IP68, установка дополнительных влагозащитных кожухов

Важные нюансы профилактики: Регулярно очищайте плафоны от грязи, проверяйте целостность изоляции после зимы. При мойке авто избегайте прямого воздействия Karcher на места соединений.

Техника безопасности при работе с электропроводкой

Перед началом работ полностью обесточьте бортовую сеть автомобиля, отсоединив отрицательную клемму аккумулятора. Убедитесь, что другие лица не смогут случайно подключить питание во время монтажа.

Используйте только инструменты с изолированными ручками (пассатижи, кусачки, кримпер). Проверьте отсутствие напряжения на проводах мультиметром перед разрезанием изоляции или подключением компонентов.

Ключевые требования

Защита соединений: Все скрутки пропаивайте и изолируйте термоусадкой. Избегайте соединений в зонах повышенной влажности.
Сечение проводов: Подбирайте кабели с запасом по нагрузке (рекомендуется 1.5-2.5 мм²). Учитывайте потребляемую мощность светодиодной ленты.
Защита цепей: Обязательно устанавливайте предохранитель как можно ближе к точке подключения к источнику питания.
Фиксация проводки: Крепите кабели пластиковыми хомутами, исключая провисание и трение о подвижные части авто.

Избегайте прокладки проводки рядом с горячими элементами (выхлопная система, двигатель). При сверлении кузова для креплений убедитесь в отсутствии скрытых коммуникаций. Не проводите работы в условиях повышенной влажности или на мокрой поверхности.

Законность использования подсветки в вашем регионе

Правовой статус нештатной подсветки днища регулируется региональными законами о безопасности дорожного движения и техническими регламентами. Единых федеральных норм, напрямую запрещающих такую модификацию, не существует, однако местные власти вправе вводить ограничения через КоАП субъектов РФ. Ключевым документом остается Технический регламент Таможенного союза "О безопасности колесных транспортных средств", где оговариваются требования к внешним световым приборам.

Основные правовые риски связаны с возможным отнесением подсветки к категории "других световых приборов" (п. 3.6 Перечня неисправностей ПДД), использование которых прямо не предусмотрено конструкцией авто. Особое внимание уделяется цветам огней: синий, красный и зеленый спектр обычно запрещены для гражданского транспорта во всех регионах, так как резервируются для спецслужб.

Ключевые аспекты правового регулирования

Типичные ограничения в региональных законах:

Запрет на мигающие/стробоскопические режимы работы
Ограничение яркости свечения (особенно в передней части авто)
Требования к углам видимости источников света
Запрет на установку при движении по дорогам общего пользования

Потенциальные последствия нарушения:

Нарушение	Статья КоАП	Санкция
Использование красных/синих огней	ст. 12.4 ч.3	Конфискация приборов + штраф 5 000 руб.
Установка без сертификации	ст. 12.5 ч.1	Предупреждение или штраф 500 руб.
Создание световых помех	ст. 12.5 ч.3	Лишение прав до 6 месяцев

Обязательные действия перед установкой:

Изучить региональный КоАП (раздел о транспортных средствах)
Проверить сертификацию светодиодных модулей
Убедиться в отсутствии в конструкции рефлекторов/рассеивателей
Протестировать систему вне дорог общего пользования

Список источников

При подготовке материалов по самостоятельной установке подсветки днища автомобиля использовались открытые технические ресурсы и экспертные сообщества. Основное внимание уделялось практическим руководствам и безопасности монтажа.

Ниже представлены ключевые источники информации, содержащие детальные инструкции и схемы подключения электрооборудования. Все материалы проверены на соответствие актуальным стандартам.
