Подушка двигателя ВАЗ-2109 - описание и замена

Статья обновлена: 18.08.2025

Подушка двигателя – критически важный элемент крепления силового агрегата в автомобилях ВАЗ-2109. Она гасит вибрации и толчки, передающиеся от работающего двигателя на кузов, обеспечивая комфорт водителя и целостность узлов.

Неисправность подушки двигателя на ВАЗ-2109 приводит к повышенной вибрации, ударам по кузову, ускоренному износу деталей выхлопной системы и трансмиссии. Своевременная диагностика и замена предотвращают серьезные поломки.

В статье подробно рассмотрены конструкция подушек, признаки их износа и пошаговая инструкция по самостоятельной замене передней и задней опор двигателя.

Конструктивные особенности подушек двигателя

Подушки двигателя ВАЗ-2109 представляют собой комбинированные резинометаллические опоры, предназначенные для надежного крепления силового агрегата к кузовным элементам и эффективного гашения вибраций, возникающих в процессе его работы. Основная нагрузка воспринимается металлическим каркасом подушки, в то время как резиновый демпфер изолирует кузов от колебаний.

Конструктивно каждая подушка состоит из двух ключевых компонентов: прочного стального кронштейна или основания, обеспечивающего жесткое крепление болтами, и эластичного резинового элемента специальной формы. Резиновый демпфер, часто армированный металлическими втулками или пластинами, располагается между частями металлического каркаса и отвечает за поглощение ударных нагрузок и колебаний.

Основные элементы и варианты исполнения

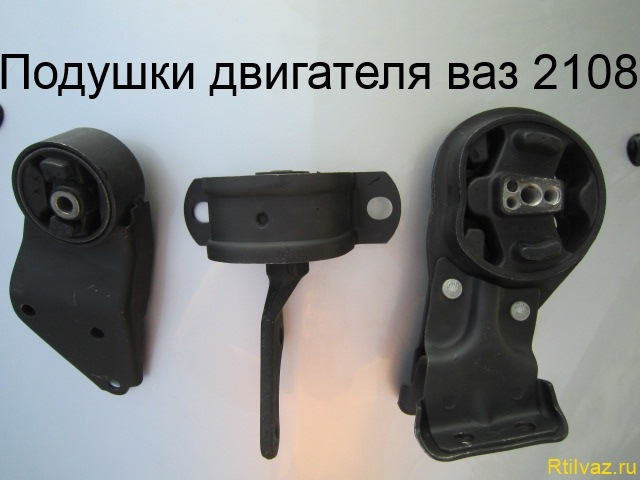

На ВАЗ-2109 применяется несколько подушек, различающихся местом установки и деталями конструкции:

• Передняя (правая) опора: Крепит двигатель к правому лонжерону кузова. Обычно имеет П-образный или Г-образный стальной кронштейн с крупным резиновым блоком внутри. Резиновый элемент часто выполнен с полостями или перемычками для оптимального демпфирования в разных направлениях.
• Задняя опора (под коробку передач): Расположена под коробкой передач и крепится к поперечине кузова. Часто имеет форму "чаши" или "стакана", где резиновый демпфер установлен внутри металлического корпуса и воспринимает преимущественно вертикальные нагрузки.
• Вариации: На части автомобилей (особенно с кондиционером или на поздних выпусках) может присутствовать дополнительная левая опора, дублирующая или заменяющая переднюю правую по конструкции. Форма и размеры резинового элемента могут незначительно отличаться у разных производителей запчастей.

Расположение	Особенности металлического каркаса	Особенности резинового демпфера	Основное направление гашения колебаний
Передняя (правая)	П-образный или Г-образный кронштейн	Крупный блок, часто с технологическими полостями/перемычками	Продольные и частично поперечные
Задняя (под КПП)	Чашеобразный или стаканный корпус	Цилиндрический или грибовидный вкладыш, армированный втулками	Вертикальные

Критически важной особенностью является компенсационный зазор между резиной и металлом в новой подушке. Его отсутствие или "пробой" резины до металла при осмотре – явный признак неисправности и необходимости замены. Армирующие втулки внутри резины обеспечивают точное позиционирование болтов крепления и предотвращают разрыв демпфера под нагрузкой.

Расположение опор двигателя на ВАЗ-2109

Двигатель ВАЗ-2109 фиксируется на кузове тремя опорами (подушками), выполняющими две ключевые функции: гашение вибраций силового агрегата и предотвращение его критического смещения при движении. Конструктивно они размещены в зонах максимальной нагрузки для обеспечения стабильности узла.

Передняя и задняя опоры воспринимают продольные усилия (при разгоне/торможении), а нижняя – вертикальные нагрузки и крутящий момент. Геометрия расположения обеспечивает баланс двигателя с коробкой передач в подкапотном пространстве.

Конфигурация точек крепления

Тип опоры	Расположение	Крепежные элементы
Передняя (правая)	На правом лонжероне кузова, под блоком цилиндров	2 болта М12 к кронштейну двигателя, 1 шпилька к кузову
Задняя (левая)	На щитке передка, соединена с коробкой передач	1 болт М14 к КПП, 2 гайки М10 к кузову
Нижняя	Между поддоном двигателя и поперечиной подрамника	1 шпилька к двигателю, 2 болта М12 к подрамнику

Визуальные ориентиры:

• Передняя опора – видна при взгляде справа от двигателя в направлении радиатора
• Задняя опора – расположена за воздушным фильтром у брандмауэра
• Нижняя опора – доступ снизу между подрамником и масляным картером

Типы подушек двигателя для классификации ВАЗ

Подушки двигателя ВАЗ-2109 классифицируются по конструктивному исполнению и месту установки. Основное разделение учитывает специфику креплений и сопротивление нагрузкам в разных плоскостях. Каждый тип адаптирован под конкретные точки фиксации силового агрегата.

Отдельные категории определяются материалом демпфера: резиновые, резино-металлические или гидравлические элементы. Выбор влияет на долговечность, уровень виброизоляции и стоимость детали. Для ВАЗ-2109 актуальны три ключевых типа.

Классификация по расположению и назначению

Тип подушки	Место установки	Конструктивные особенности
Передняя (нижняя)	Под креплением картера двигателя	Стяжная конструкция с болтом через центр. Воспринимает вертикальные и продольные нагрузки.
Задняя (опора КПП)	На подрамнике, под коробкой передач	Прямоугольная платформа с проушинами. Гасит вибрации от крутящего момента и боковые смещения.
Правая (верхняя)	К кронштейну двигателя со стороны аккумулятора	Кронштейн с крупным резиновым демпфером. Компенсирует рывки при старте и торможении.

Дополнительная классификация по материалу демпфирующего элемента:

• Резинометаллические – стандартный бюджетный вариант с резиновой вставкой между стальными пластинами.
• Гидравлические – содержат жидкостный наполнитель для усиленного гашения вибраций (менее распространены для ВАЗ-2109).

Функция передней подушки двигателя

Передняя подушка двигателя (опора двигателя) на ВАЗ-2109 является критически важным элементом силовой структуры подкапотного пространства. Её основное назначение – обеспечение стабильного положения силового агрегата относительно кузова автомобиля при сохранении необходимой степени подвижности.

Данный узел работает в условиях постоянных динамических нагрузок, возникающих при работе двигателя и движении автомобиля по неровностям. Он выполняет двойную задачу: предотвращает неконтролируемое смещение двигателя и одновременно минимизирует передачу вибраций и ударов на кузов.

Ключевые функциональные задачи

• Фиксация двигателя: Жёстко удерживает силовой агрегат в проектном положении, не допуская его продольных и поперечных смещений под действием крутящего момента или инерционных сил.
• Вибрационная изоляция: Благодаря резиновому демпферу внутри подушки эффективно поглощает высокочастотные колебания от работающего двигателя (особенно на холостом ходу и низких оборотах).
• Компенсация нагрузок: Демпфирует резкие ударные воздействия (например, при наезде на препятствие или трогании с места), защищая элементы кузова и навесного оборудования от повреждений.
• Снижение шума: Уменьшает передачу структурного шума от двигателя в салон автомобиля за счёт эластичной структуры.
• Защита трансмиссии: Предотвращает перегрузки валов привода и элементов КПП, вызванные чрезмерным перемещением силового агрегата.

Тип воздействия	Роль подушки
Крутящий момент двигателя	Поглощает рывки при разгоне/торможении
Дорожные неровности	Гасит удары, передаваемые через подвеску
Дисбаланс вращающихся деталей	Изолирует кузов от резонансных вибраций

Таким образом, исправность передней подушки напрямую влияет на комфорт водителя, сохранность смежных узлов и общую управляемость автомобиля. Её разрушение приводит к увеличению вибраций руля и кузова, появлению стуков в передней части авто и риску повреждения топливных/тормозных магистралей.

Функция задней подушки двигателя

Задняя подушка двигателя ВАЗ-2109 выполняет критическую роль в гашении механических колебаний, возникающих при работе силового агрегата. Она поглощает высокочастотные вибрации от коленчатого вала, детонации в цилиндрах и дисбаланса вращающихся элементов, предотвращая их передачу на кузов автомобиля.

Конструктивно элемент создаёт упругую связь между коробкой передач и подрамником, компенсируя ударные нагрузки при резком старте, торможении или проезде неровностей. Это сохраняет целостность сопрягаемых узлов и снижает шумовую нагрузку в салоне.

Ключевые задачи элемента:

• Вибрационная изоляция – минимизация передачи колебаний на кузов через точку крепления КПП
• Фиксация силового агрегата – удержание двигателя и коробки в проектном положении при кренах
• Защита от перекоса – предотвращение деформации валов трансмиссии при нагрузках
• Компенсация тепловых расширений – сохранение стабильности крепления при нагреве двигателя

При разрушении резино-металлической основы подушки возникают усиленные вибрации руля, металлические стуки в районе коробки передач и смещение выхлопной системы, что требует незамедлительной замены элемента.

Функция верхней подушки двигателя

Верхняя подушка двигателя ВАЗ-2109 выполняет роль демпфера между силовым агрегатом и кузовом автомобиля. Она воспринимает статические и динамические нагрузки, возникающие при работе двигателя, трансмиссии и движении по неровностям дорожного покрытия.

Основная задача элемента – гасить вибрации от мотора и предотвращать их передачу на кузов и элементы рулевого управления. Одновременно подушка обеспечивает стабильное положение двигателя относительно рамы, исключая неконтролируемые смещения при разгоне, торможении или поворотах.

Ключевые функции и особенности работы

• Виброизоляция: Снижение резонансных колебаний двигателя с помощью резинометаллической конструкции
• Фиксация силового агрегата: Удержание двигателя в проектном положении при воздействии крутящего момента
• Компенсация ударных нагрузок: Поглощение ударов от колейности, кочек и резких стартов
• Защита смежных узлов: Предотвращение повреждений элементов выхлопной системы и рулевой рейки

Принцип работы основан на эластичности резиновой вставки, которая деформируется под нагрузкой, а затем возвращается в исходное состояние. Металлические крепления обеспечивают жесткое соединение с кронштейнами двигателя и кузовом.

Тип воздействия	Реакция подушки
Вертикальные вибрации	Сжатие/растяжение резинового элемента
Боковые смещения	Деформация сдвига
Крутящий момент при разгоне	Контроль углового перемещения двигателя

Эффективность демпфирования напрямую зависит от целостности резиновой основы – трещины, расслоения или разрывы приводят к дребезжанию, ударам по кузову и преждевременному износу трансмиссии.

Подушка двигателя ВАЗ-2109: описание, замена

Подушки (опоры) двигателя ВАЗ-2109 – элементы крепления силового агрегата к кузову, гасящие вибрации и колебания. На поздних модификациях "девятки" встречаются гидравлические опоры, отличающиеся от классических резинометаллических более эффективным подавлением вибраций за счет использования жидкости.

Гидравлические подушки конструктивно состоят из двух камер с рабочей жидкостью (чаще всего пропиленгликолем), разделенных эластичной мембраной или перегородкой с калиброванными каналами. Наружная оболочка выполнена из усиленной резины, а внутренняя часть крепится к кронштейну двигателя.

Принцип работы гидравлических опор

Основная задача – преобразовывать механические колебания двигателя в тепловую энергию за счет гидравлического демпфирования. При работе ДВС возникают:

• Низкочастотные колебания (например, при старте/остановке)
• Высокочастотные вибрации (на холостом ходу или под нагрузкой)

Алгоритм работы при нагрузке:

1. Двигатель передает усилие на внутреннюю часть опоры
2. Резиновая мембрана деформируется, создавая давление в основной камере
3. Жидкость перетекает через дроссельные каналы в компенсационную камеру
4. Сопротивление потоку жидкости поглощает энергию вибрации
5. После снятия нагрузки жидкость возвращается через обратные клапаны

Особенности работы в разных режимах:

Режим	Действие жидкости	Результат
Малые колебания	Медленное перетекание через каналы	Плавное гашение вибраций
Резкие нагрузки	Быстрое перемещение + демпфирование	Жесткая фиксация двигателя

Ключевое преимущество – адаптивность: при плавных вибрациях опора работает как мягкий демпфер, а при ударных нагрузках (разгон, торможение) моментально "затвердевает" благодаря вязкому сопротивлению жидкости, предотвращая опасные смещения двигателя.

Признаки износа передней подушки двигателя ВАЗ-2109

Появление вибраций в салоне при работе двигателя на холостом ходу – один из ключевых индикаторов. Дребезжание передаётся на кузов, особенно заметно на рулевом колесе и рычаге КПП. Вибрация может временно пропадать при повышении оборотов, но усиливается при запуске или остановке мотора.

Характерные стуки или удары в передней части моторного отсека во время старта, резкого сброса газа или переключения передач. Звук обычно глухой, "булькающий", локализуется в районе правой лонжеронной подушки. При сильном разрушении резиновой вставки удары становятся металлическими.

Дополнительные симптомы износа

• Смещение двигателя: визуально заметный перекос силового агрегата (обычно вправо)
• Деформация опоры: трещины, разрывы резинового демпфера, отслоение металлической основы
• Неравномерный износ шин из-за изменения углов установки колёс
• Самопроизвольное движение рычага КПП при изменении оборотов двигателя

Степень износа	Последствия
Начальная (трещины до 5 мм)	Лёгкая вибрация на холостых оборотах
Критическая (разрыв демпфера)	Удары двигателя о кузов, повреждение элементов подкапотного пространства

Важно: Проверку выполняют монтировкой – приподнимают монтажкой двигатель за поддон (на 2-3 см) и оценивают зазор между опорой и кронштейном. Люфт более 5 мм или полное отсутствие подвижности подтверждает неисправность.

Признаки износа задней подушки двигателя ВАЗ-2109

Характерный металлический стук или грохот в подкапотном пространстве при резком старте, торможении или переключении передач – основной симптом. Звук особенно отчётливо слышен при проезде неровностей на малой скорости и локализуется в районе задней части силового агрегата.

Вибрации рулевого колеса, кузова и педалей на холостом ходу или во время движения усиливаются по мере разрушения демпфирующего элемента. Наблюдается отдача в рычаг КПП при изменении оборотов двигателя.

Дополнительные индикаторы проблемы

• Видимое смещение двигателя при открытии капота (чрезмерный наклон или перекос агрегата)
• Трещины, разрывы резиновой вставки или её полное расслоение
• Деформация, коррозия или отрыв металлической обоймы крепления
• Ускоренный износ элементов выхлопной системы из-за повышенной подвижности двигателя
• Подтёки масла на поверхности подушки, размягчающие резину

Признаки износа верхней подушки двигателя ВАЗ-2109

Усиление вибрации в салоне при работе двигателя на холостом ходу – первый тревожный сигнал. Вибрация особенно ощущается на рулевом колесе, рычаге КПП и панели приборов, усиливаясь при включении нейтральной передачи.

Появление характерных стуков или скрежета из подкапотного пространства при запуске/остановке мотора, резком нажатии на газ или переключении передач. Звуки локализуются в районе правой опоры двигателя и могут временно пропадать на прогретом агрегате.

Ключевые индикаторы износа

• Заметное смещение двигателя – визуальный перекос силового агрегата при открытии капота (сдвиг в сторону от штатного положения).
• Ударные нагрузки при смене режимов работы – ощутимые толчки в кузов при резком старте или сбросе газа.
• Деформация или трещины резинового демпфера – выявленные при осмотре разрывы, расслоение материала, масляные подтёки на поверхности подушки.
• Пробой опоры при раскачивании двигателя – глухой удар металла о металл при попытке вручную качнуть мотор за верхнюю часть.

Тестирование подушек на виброизоляцию

Основная цель тестирования – оценка способности подушек гасить колебания двигателя и трансмиссии, предотвращая их передачу на кузов автомобиля. Качественная виброизоляция напрямую влияет на комфорт в салоне, снижая шум и вибрацию рулевого колеса, педалей и панелей при работе силового агрегата на холостом ходу и под нагрузкой.

Для объективной проверки используют специализированное оборудование: вибродатчики (акселерометры), устанавливаемые на блок двигателя и точки крепления подушек к кузову, и анализаторы вибрации. Тестирование проводят на прогретом двигателе в различных режимах работы: холостой ход, средние и высокие обороты, с имитацией нагрузки путем включения мощных потребителей энергии (фары, печка, кондиционер).

Ключевые параметры и методы оценки

Анализируются следующие показатели:

• Амплитуда вибраций (в мм/с²) – измеряется разница уровней колебаний на двигателе и кузове в точках крепления.
• Частотный спектр – выявление резонансных частот, где передача вибрации максимальна.
• Эффективность демпфирования (%) – рассчитывается как процентное снижение вибронагрузки между двигателем и кузовом.

Исправная подушка должна обеспечивать:

1. Снижение вибрации на кузове минимум на 60-80% относительно вибрации двигателя в диапазоне 20-500 Гц.
2. Отсутствие резких пиков амплитуды в спектре (признак износа или разрушения резиновой вставки).
3. Равномерное гашение колебаний по всем осям (вертикальной, продольной, поперечной).

Критические признаки неисправности при тестировании:

• Резкий рост вибрации на кузове при переходе через определенные обороты (часто 1500-2500 об/мин).
• Стук или жесткие удары в спектре (указывает на разрушение резины или контакт металлических частей).
• Разница в эффективности демпфирования между подушками >15% (признак неравномерного износа или деформации).

Последствия езды с неисправными подушками двигателя ВАЗ-2109

Постоянные вибрации от двигателя передаются на кузов, усиливая тряску в салоне. Это провоцирует ускоренный износ элементов подвески, рулевого управления и выхлопной системы из-за нештатных нагрузок.

Двигатель теряет стабильное положение, вызывая перекос приводов и натяжителей. Возникает риск повреждения топливных шлангов, троса газа или патрубков охлаждения от контакта с подвижными частями силового агрегата.

Критичные риски

• Разрыв подушки: Полный отказ крепления вызывает удар двигателя о кузов или землю, блокируя передние колеса.
• Повреждение радиатора: Смещение мотора приводит к задеванию вентилятором радиатора или патрубков.
• Деформация выхлопа: Глушитель или резонатор трется о днище, создавая пробоины в трубах.

Область воздействия	Типовые неисправности
Рулевое управление	Вибрация руля, износ наконечников и тяг
Электрика	Обрыв проводов, поломка генератора
Трансмиссия	Рывки при переключении передач, течь сальников КПП

1. Усиление шумов: Стук в передней части авто при старте и торможении.
2. Смещение защиты картера: Риск зацепа дорожным покрытием.
3. Коррозия кузова: Микротрещины в точках крепления подушек от вибрационной усталости металла.

Диагностика состояния подушек двигателя без снятия

Определить износ опор двигателя на ВАЗ-2109 можно без демонтажа, используя простые методы визуального контроля и проверки люфта. Нарушения проявляются характерными симптомами при работе силового агрегата и движении автомобиля.

Основные признаки неисправности включают повышенную вибрацию на кузове, особенно заметную на холостом ходу или при трогании с места. Также при переключении передач или резком сбросе газа могут возникать отчетливые стуки в передней части моторного отсека.

Методы проверки

Визуальный осмотр:

• Осмотрите резиновые части подушек на наличие крупных трещин, разрывов или отслоений от металлических втулок.
• Проверьте целостность сварных швов креплений к кузову и кронштейнам двигателя.
• Убедитесь в отсутствии контакта подушки с соседними элементами (пробойники, следы ударов).

Практические тесты:

1. Запустите двигатель, откройте капот. Резко увеличьте и сбросьте обороты – наблюдайте за амплитудой раскачивания двигателя. Чрезмерное движение (более 1.5-2 см) указывает на износ.
2. Включите передачу (на стоящем авто с выжатым сцеплением и затянутом ручнике), затем резко отпустите сцепление – при неисправных опорах возникнет громкий стук или удар.
3. Попросите помощника резко тронуть автомобиль с места (на 1-2 метра), а затем резко затормозить. Слушайте на предмет ударов из зоны подушек.

Симптом	Возможная неисправная подушка
Вибрация руля при работе на холостых	Передняя (верхняя) или правая (гидроопора)
Стук при переключении "D-R" (АКПП) или сбросе газа	Задняя (нижняя, под картером)
Продольное смещение двигателя при разгоне/торможении	Все опоры, критично – задняя

Важно: Диагностику проводите на холодном двигателе с соблюдением мер безопасности. Если резина сильно растрескалась или двигатель проседает при поддомкрачивании – опоры подлежат срочной замене.

Подбор подушек двигателя для ВАЗ-2109

Правильный подбор подушек двигателя критичен для устойчивой работы силового агрегата и комфорта водителя. Несоответствие размеров или характеристик приведет к усилению вибраций, ускоренному износу элементов подвески и риску повреждения кузовных элементов.

На ВАЗ-2109 используются три типа опор: передняя (крепление к лонжерону), задняя (под кронштейн КПП) и правая (верхняя, со стороны аккумулятора). Конструктивно они отличаются, поэтому требуют индивидуального подбора по месту установки.

Критерии выбора

• Точное позиционирование: Каждая подушка уникальна – передние, задние и правые опоры не взаимозаменяемы
• Модификация двигателя: Для карбюраторных и инжекторных версий применяются разные каталожные номера
• Производитель: Рекомендуются оригинал (ВАЗ) или проверенные бренды: БелМаг, Lynx, Febest
• Резинометаллический шарнир: Проверяйте отсутствие трещин в резиновой вставке и коррозии металла
• Особенности эксплуатации: Для спортивного стиля вождения выбирайте усиленные полиуретановые аналоги

Тип подушки	Оригинальный код ВАЗ	Аналоги (пример)
Передняя	21080-1001090	BM-1109 (БелМаг)
Задняя	2109-1001097	L2109-1001097 (Lynx)
Правая	2108-1001096	FCR-107S (Febest)

При подборе всегда сверяйте каталожные номера с маркировкой на старой детали. Учитывайте год выпуска авто – после 1998 года применялись модифицированные опоры с улучшенной виброизоляцией.

Основные производители запчастей

Качество подушек двигателя напрямую влияет на комфорт и ресурс силового агрегата ВАЗ-2109. На рынке представлены как оригинальные детали от АвтоВАЗа, так и продукция независимых компаний, специализирующихся на комплектующих для отечественных автомобилей.

При выборе стоит ориентироваться на проверенные бренды с положительной репутацией, так как некачественные опоры быстро теряют эластичность, приводят к вибрациям и ускоренному износу смежных узлов. Российские и белорусские производители доминируют в этом сегменте.

• АвтоВАЗ (LADA Original) – оригинальные детали, гарантирующие полное соответствие заводским спецификациям, но часто уступают аналогам по ресурсу.
• Fenox (Беларусь) – крупный поставщик конвейерных запчастей для ВАЗ. Отличается стабильным качеством, хорошим демпфированием и балансом цены/долговечности.
• ОМЕГА (Россия) – популярный бренд резинотехнических изделий. Подушки доступны по цене, но ресурс может варьироваться в зависимости от партии.
• LYNX Auto (Россия) – предлагает усиленные варианты опор с улучшенными характеристиками виброизоляции. Позиционируется как премиальный сегмент среди аналогов.
• Profit (Россия) – бюджетная линейка для экономичного ремонта. Подходит для краткосрочного использования, но не рекомендуется при высоких нагрузках.
• ASVA (Россия) – широкий ассортимент запчастей среднего ценового диапазона. Качество соответствует стандартным требованиям для повседневной эксплуатации.

Необходимые инструменты для замены

Для самостоятельной замены подушки двигателя на ВАЗ-2109 потребуется стандартный набор автомобильных инструментов. Важно заранее подготовить всё необходимое, чтобы избежать прерывания процесса.

Обязательно обеспечьте безопасные условия работы: используйте противооткатные упоры и страховочные подставки под кузов. Двигатель необходимо надёжно фиксировать во время демонтажа опоры.

Основной комплект

• Ключи рожковые: 13 мм, 17 мм
• Головки: 13 мм, 17 мм с трещоточным воротком
• Домкрат гидравлический (или механический)
• Подставка под двигатель (деревянный брусок/спецстойка)
• Монтировка средней длины
• Ветошь для очистки посадочных мест

Дополнительно рекомендуется:

1. Удлинитель для воротка (15-20 см)
2. Молоток
3. Проникающая смазка WD-40 (для прикипевших болтов)
4. Перчатки защитные

Подготовка рабочего места для замены подушки двигателя ВАЗ-2109

Обеспечьте устойчивое положение автомобиля на ровной площадке. Затяните ручной тормоз до предела, а передние колеса дополнительно зафиксируйте противооткатными башмаками или упорами. Под задние колеса установите дополнительные упоры для полного исключения движения.

Поднимите капот и закрепите его на надежной опоре. Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Освободите пространство вокруг двигателя, убрав мешающие элементы подкапотного пространства (воздушный фильтр, патрубки при необходимости).

Требуемое оборудование и материалы

• Домкрат и страховочные подставки – для подъема передней части авто
• Набор гаечных ключей (рожковые, накидные, головки 13-17 мм)
• Монтировка или монтажная лопатка – для поддомкрачивания двигателя
• Новая подушка двигателя (оригинальная или аналог)
• Защитные очки и перчатки

Важно! Подъем двигателя осуществляется строго за предусмотренные точки (картер или проушины блока цилиндров). Использование рычагов ГРМ или элементов впуска в качестве опоры недопустимо – это приведет к поломкам.

Порядок организации зоны работ

1. Установите автомобиль над смотровой ямой или на подъемнике
2. Разместите инструмент в зоне легкой досягаемости
3. Проложите ветошь под область замены для сбора возможных потеков
4. Подготовьте емкость для временного хранения крепежа

Установка автомобиля на ручной тормоз

Надёжная фиксация автомобиля в неподвижном состоянии – обязательное условие безопасности при замене подушки двигателя. Пренебрежение этим этапом может привести к самопроизвольному движению транспортного средства, создавая прямую угрозу жизни и здоровью работающего под ним человека. Использование исключительно механической коробки передач для блокировки колёс недостаточно из-за риска случайного снятия с передачи.

Ручной стояночный тормоз (ручник) обеспечивает блокировку задних колёс через систему тросов. Перед поднятием автомобиля домкратом убедитесь в его полной исправности: тросы не должны иметь обрывов или чрезмерного растяжения, а механизм фиксации – надёжно удерживать рычаг в поднятом положении. Проверьте эффективность торможения на ровной поверхности, пытаясь толкнуть автомобиль при включённом ручнике.

Порядок активации ручного тормоза

1. Остановите автомобиль на ровной горизонтальной площадке с твёрдым покрытием.
2. Сильно потяните рычаг ручного тормоза вверх до упора. Должен быть слышен характерный звук храпового механизма.
3. Убедитесь, что контрольная лампа стояночного тормоза на приборной панели загорелась.
4. Попытайтесь вручную покачать автомобиль вперёд-назад. Задние колёса должны оставаться заблокированными.
5. Перед началом работ подложите противооткатные упоры (башмаки) под передние колёса в качестве дополнительной страховки.

Важное предупреждение: Никогда не полагайтесь только на гидравлическую тормозную систему или включённую передачу! Ручной тормоз является основным средством фиксации при проведении работ, связанных с подвешиванием автомобиля или демонтажем силового агрегата. Дополнительно рекомендуется отключить минусовую клемму аккумулятора для предотвращения случайного запуска двигателя.

Фиксация двигателя перед началом работ

Перед демонтажем опор двигателя требуется обязательная фиксация силового агрегата. Игнорирование этого этапа приведёт к неконтролируемому смещению или опрокидыванию тяжёлого узла при снятии последней подушки, что создаёт прямую угрозу безопасности и риску повреждения смежных деталей кузова, топливных магистралей или проводки.

Для стабилизации положения двигателя используйте специальную опорную стойку (траверсу) или гидравлический домкрат. В последнем случае обязательна деревянная проставка-прокладка между штоком домкрата и стальным поддоном картера двигателя – это предотвратит деформацию тонкостенного поддона от точечного давления металлического штока.

Порядок фиксации



1. Установите автомобиль на ровную площадку, зафиксируйте колёса противооткатными башмаками, поднимите рычаг ручного тормоза.
2. Подготовьте оборудование:
   • Домкрат грузоподъёмностью не менее 1.5 тонн
   • Деревянный брусок размером ~15×15×5 см
   • Защитные ограждения (козлы или страховочные подставки под кузов)
3. Расположите домкрат строго под центральной частью поддона двигателя. Установите деревянный брусок на шток домкрата для распределения нагрузки.
4. Приподнимите двигатель домкратом на 1-2 см, чтобы снять остаточную нагрузку с заводских опор, но не отрывать мотор полностью от подушек.
5. Проверьте устойчивость: убедитесь, что двигатель не касается элементов кузова, а домкрат надёжно зафиксирован на поверхности без перекосов.

Подушка двигателя ВАЗ-2109: описание, замена

Подушка двигателя (опора силового агрегата) служит для крепления двигателя и коробки передач к кузову, гашения вибраций и снижения нагрузок на элементы подвески. На ВАЗ-2109 чаще всего выходит из строя передняя и задняя опора из-за постоянного воздействия температур, масла и механических напряжений.

Замена подушки требует обязательной фиксации двигателя для предотвращения его смещения или падения. Без надежной поддержки агрегата работы проводить категорически запрещено из-за риска деформации кузова, обрыва коммуникаций и травм.

Поддержка силового агрегата домкратом

Порядок безопасной установки домкрата для поддержки двигателя:

1. Зафиксируйте автомобиль на ровной площадке: включите ручной тормоз, подложите противооткатные башмаки под задние колеса.
2. Определите точку опоры: используйте картер двигателя или прочную часть коробки передач, избегая масляного поддона, шлангов и тонких элементов.
3. Установите домкрат: подложите деревянный брусок между домкратом и агрегатом для распределения нагрузки и защиты поверхностей.
4. Поднимите агрегат: аккуратно приподнимите двигатель на 10–20 мм, чтобы снять нагрузку с заменяемой подушки, сохраняя соосность крепежных отверстий.

Важно: Для страховки установите дополнительные опоры (стационарные подставки, деревянные чурки) под двигатель. Работать только под автомобилем, поднятым на подъемнике или установленным на эстакаду!

После завершения замены подушки плавно опустите домкрат, контролируя положение двигателя. Проверьте отсутствие перекосов и равномерность прилегания всех опор к кузову перед запуском двигателя.

Снятие защиты двигателя при необходимости

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Для доступа к крепежным элементам защиты может потребоваться частичный демонтаж пластиковых брызговиков моторного отсека или элементов переднего бампера.

Дополнительно подготовьте набор головок с воротком, трещотку и удлинители. При сильной коррозии крепежа используйте проникающую смазку WD-40 за 10-15 минут до откручивания.

Порядок демонтажа

1. Найдите точки крепления защиты:
   • 4-6 болтов по переднему краю (за радиатором)
   • 2 боковых винта возле лонжеронов
   • Центральный крепеж под поддоном картера
2. Открутите крепеж против часовой стрелки, начиная с задних элементов
3. Придерживайте защиту свободной рукой при снятии последнего болта
4. Аккуратно выведите деталь вниз с учетом датчиков и патрубков

Важно: При наличии дополнительных шумоизоляционных прокладок на внутренней стороне защиты – сохраните их для обратной установки. Загрязненные крепежные отверстия очистите металлической щеткой перед монтажом.

Тип крепежа	Размер головки	Момент затяжки
Болт М8	13 мм	18-22 Н·м
Винт М6	10 мм	8-12 Н·м

Порядок откручивания передней подушки

Подготовьте необходимые инструменты: ключ на 13, головку на 15 с воротком, монтировку. Зафиксируйте автомобиль на ровной поверхности ручным тормозом и противооткатными упорами. Откройте капот для доступа к креплениям.

Обеспечьте поддержку двигателя снизу домкратом с деревянной проставкой или установите страховочную балку. Снимите пластиковую защиту картера при её наличии для удобства работы.

Последовательность демонтажа

1. Ослабьте гайку верхнего кронштейна ключом на 13, удерживая болт от проворачивания вторым ключом
2. Выкрутите две гайки крепления подушки к лонжерону головкой на 15 через технологические отверстия в чашке
3. Снимите металлическую защитную пластину (при установленной конструкции)
4. Полностью удалите болт верхнего крепления через прорезь в кронштейне
5. Аккуратно вывесите двигатель домкратом на 2-3 см, контролируя положение агрегатов
6. Извлеките подушку вместе с кронштейном, наклоняя узел в сторону радиатора

Элемент крепления	Тип крепежа	Размер инструмента
К лонжерону	2 гайки	Головка 15 мм
К кронштейну двигателя	Болт с гайкой	Ключ 13 мм

Проверьте состояние посадочных мест на лонжероне после демонтажа. Убедитесь в отсутствии трещин металла и коррозии. Очистите резьбовые отверстия проволочной щёткой перед установкой новой подушки.

Особенности демонтажа задней подушки

Задняя подушка двигателя на ВАЗ-2109 расположена под днищем в районе задней поперечины. Для доступа потребуется поднять автомобиль на подъемнике или установить на надежные опоры, обеспечив зазор для работы снизу. Обязательно зафиксируйте передние колеса противооткатными башмаками.

Перед демонтажем закрепите двигатель снизу домкратом с деревянной прокладкой на поддоне картера. Это предотвратит провисание силового агрегата после снятия опоры. Не допускайте перекоса двигателя при поддержке!

Порядок снятия

1. Очистите крепежные болты от грязи щеткой и обработайте проникающей смазкой (WD-40, "жидкий ключ").
2. Ослабьте гайку стяжного болта подушки ключом на 17 мм, удерживая головку болта от проворачивания шестигранником.
3. Снимите болт крепления кронштейна подушки к кузову (ключ на 13 мм).
4. Аккуратно выбейте молотком через деревянный брусок болт кронштейна двигателя (ключ на 17 мм).
5. Отсоедините кронштейн от подушки, сдвинув его в сторону после извлечения болтов.

Критические моменты:

• Не прилагайте чрезмерных усилий к кронштейнам двигателя – возможна деформация посадочных плоскостей.
• Контролируйте положение домкрата при опускании двигателя на 10-15 мм после снятия подушки.
• Проверьте состояние резинового демпфера подушки – трещины или разрывы требуют замены.

Деталь	Тип крепежа	Размер ключа
Стяжной болт подушки	Гайка/болт	17 мм
Крепление к кузову	Болт	13 мм
Кронштейн двигателя	Болт	17 мм

Технология снятия верхней подушки двигателя ВАЗ-2109

Перед началом работ обеспечьте безопасность: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, отключите минусовую клемму аккумулятора. Подготовьте необходимый инструмент – ключи на 13, 15, 17, монтировку и домкрат.

Осмотрите зону работ, очистите резьбовые соединения от грязи. Проверьте наличие доступа к крепежным элементам – при необходимости демонтируйте мешающие компоненты (воздушный фильтр, патрубки). Убедитесь в исправности страховочной опоры двигателя.

Последовательность демонтажа

1. Снимите пластиковую крышку двигателя (при наличии), открутив крепежные гайки или отщелкнув фиксаторы.
2. Установите деревянный брусок или специальную подставку на домкрат, приподнимите двигатель за картер до легкого контакта подушки с опорой. Перекос силового агрегата недопустим!
3. Выкрутите верхнюю гайку штока подушки ключом на 17, удерживая ответную часть шпильки ключом на 13 для предотвращения проворачивания.
4. Отсоедините два болта крепления кронштейна подушки к лонжерону кузова ключом на 15. При затруднениях обработайте соединения WD-40.
5. Аккуратно снимите кронштейн с подушкой в сборе, контролируя положение двигателя монтировкой. Резкие перемещения исключите!

Возможные сложности



• Прикипание штока – используйте проникающую смазку и шестигранный ключ в торец шпильки.
• Деформация кронштейна – проверьте геометрию детали после демонтажа.
• Повреждение резьбы – восстановите метчиком перед установкой новой подушки.

Визуальный осмотр на предмет трещин

Тщательно очистите поверхность подушки двигателя от грязи, масла и пыли. Используйте ветошь и специализированный очиститель для резиновых деталей. Чистая поверхность обеспечит точное выявление даже мелких дефектов.

Осмотрите резиновый демпфер со всех сторон при ярком освещении. Особое внимание уделите зонам контакта с металлическими скобами и местам изгибов. Проверьте всю окружность детали, медленно поворачивая её в руках.

Ключевые признаки повреждений

• Радиальные разрывы, расходящиеся от посадочного отверстия к краям
• Продольные трещины вдоль бортов резинового элемента
• Отслоение резины от металлических втулок или пластин
• Выкрошенные фрагменты на торцевых частях демпфера
• Видимая деформация, искажающая геометрию подушки

Надавите отверткой на упругие элементы (без чрезмерного усилия). Трещины часто раскрываются при механическом воздействии. Проверьте эластичность: чрезмерно жесткая или размягченная резина свидетельствует о старении материала.

Важно: Наличие любых трещин глубже 2-3 мм или отслоений требует обязательной замены. Игнорирование дефектов приведет к ускоренному разрушению подушки и передаче вибраций на кузов.

Подготовка новых подушек двигателя ВАЗ-2109 к установке

Тщательно осмотрите новые подушки на предмет отсутствия механических повреждений: трещин резиновых элементов, деформации металлических креплений или следов брака. Убедитесь, что комплектация соответствует оригиналу (порядковые номера, форма основания, высота). При визуальных отклонениях или сомнениях в качестве детали установку производить не рекомендуется.

Очистите посадочные места подушек на кузове и двигателе от грязи, масляных пятен и коррозии металлической щеткой. Обработайте поверхности антикоррозийным составом, а резьбовые отверстия – графитовой смазкой. Это предотвратит закисание болтов и обеспечит надежную фиксацию. Проверьте комплектность крепежа из упаковки подушек – все болты и шайбы должны присутствовать.

Ключевые этапы подготовки

• Сравнение геометрии: Совместите новую подушку со старой (если сохранилась) для контроля идентичности форм и точек крепления.
• Проверка резьбы: Вкрутите крепежные болты в отверстия новой подушки вручную – ход должен быть плавным, без перекосов.
• Обработка резины: Протрите резиновые части подушек сухой ветошью; использование растворителей или агрессивной химии запрещено.

Элемент	Требование	Риск при нарушении
Болты крепления	Класс прочности 8.8, без сколов резьбы	Срыв резьбы, отказ крепления
Опорные шайбы	Плоские, без деформации	Перекос подушки, ускоренный износ
Резиновый демпфер	Отсутствие расслоений	Вибрации, разрушение подушки

Установка новой передней подушки двигателя



Поднимите переднюю часть автомобиля домкратом и установите на подставки. Снимите защиту картера двигателя при её наличии для доступа к подушке. Подложите деревянный брусок под поддон двигателя и приподнимите его домкратом, сняв нагрузку с опоры.

Открутите болты крепления подушки: один соединяет её с кронштейном двигателя, второй – с лонжероном кузова. Аккуратно извлеките изношенную подушку, очистите посадочные места от грязи и коррозии металлической щёткой. Убедитесь в отсутствии деформации кронштейнов.

1. Установите новую подушку в обратном порядке, совместив монтажные отверстия с кронштейнами
2. Наживите крепёжные болты без предварительной затяжки
3. Плавно опустите домкрат под двигателем, позволяя подушке принять рабочее положение под весом силового агрегата

Фиксация крепежа

Элемент крепления	Момент затяжки (Н·м)
Болт к кронштейну двигателя	70-90
Болт к лонжерону кузова	70-90

Контрольная проверка: запустите двигатель, прогрейте до рабочей температуры и проверьте отсутствие вибраций. Резко включите передачу на стоящем автомобиле – допустимый ход двигателя не должен превышать 5-8 мм. При визуальном осмотре убедитесь в равномерном прилегании подушки без перекосов.

Важно: не затягивайте болты при вывешенном двигателе – это приведёт к преждевременному разрушению резинового элемента под нагрузкой.

Затяжка крепежа передней опоры

Перед финальной затяжкой убедитесь, что подушка установлена в штатное положение между кронштейном двигателя и лонжероном кузова. Болты должны быть предварительно наживлены вручную без приложения усилия, чтобы обеспечить правильное центрирование резинометаллического элемента.

Для корректной затяжки поднимите двигатель домкратом через деревянную проставку до положения, при котором подушка полностью разгружена. Удерживая силовой агрегат в этом положении, затяните крепеж с регламентированным моментом. Избегайте затяжки при опущенном двигателе – это вызовет преждевременную деформацию подушки.

Моменты затяжки

Элемент крепления	Момент (Н·м)
Болт к кузову (M12)	70–90
Болт к кронштейну ДВС (M10)	35–45

Порядок выполнения:

1. Затяните болт крепления к лонжерону кузова
2. Затяните болт крепления к кронштейну двигателя
3. Опустите домкрат и проверьте отсутствие перекоса подушки

Контролируйте момент динамометрическим ключом – превышение усилия разрушает резиновый демпфер, недостаточное усилие вызывает самопроизвольное откручивание. После установки запустите двигатель и убедитесь в отсутствии вибраций.

Монтаж новой задней подушки двигателя

Поднимите двигатель домкратом через деревянный брусок, установленный под масляный картер, до момента разгрузки старой подушки. Отверните крепежные болты кронштейна двигателя и кузову, извлеките изношенную деталь вместе с металлической скобой. Очистите посадочные площадки на силовом агрегате и лонжероне от грязи и следов коррозии.

Установите новую подушку в обратной последовательности, совместив монтажные отверстия с проушинами кронштейна. Временно зафиксируйте узел болтами без затяжки. Опустите домкрат до касания подвески с кузовом, проверьте соосность всех точек крепления. При необходимости скорректируйте положение двигателя монтировкой.

Завершение установки

Затяните крепеж в строгой последовательности:

1. Болт кронштейна к двигателю (момент 70-90 Н·м)
2. Горизонтальный болт скобы к кузову (50-70 Н·м)
3. Вертикальный болт скобы к кузову (50-70 Н·м)

Проконтролируйте зазор между кронштейном и ограничителем на подушке – он должен быть равномерным по всей окружности. Запустите двигатель, проверьте отсутствие вибраций и посторонних стуков при переключении передач.

Регулировка положения задней опоры

Регулировка задней подушки двигателя на ВАЗ-2109 необходима при появлении вибраций, стуков или после замены элемента. Процедура обеспечивает правильное положение силового агрегата и равномерное распределение нагрузок.

Работы выполняются на смотровой яме или подъемнике при выключенной передаче и зафиксированных колесах. Предварительно проверьте целостность кронштейнов двигателя и кузова, исключив их деформацию.

Порядок регулировки

1. Ослабьте гайки крепления опоры к кузову (2 шт.) и болт соединения с кронштейном двигателя
2. Поддомкратьте мотор через деревянный брусок, сняв нагрузку с подушки
3. Добейтесь правильного положения:
   • Зазор между кронштейном двигателя и резиновым демпфером - 8±2 мм
   • Оси крепежных отверстий должны совпадать без перекосов
4. Затяните крепеж в последовательности:
   1. Болт кронштейна двигателя (момент 65-87 Н·м)
   2. Гайки кузовного крепления (момент 32-40 Н·м каждая)

Параметр	Значение
Рабочий зазор	8±2 мм
Момент затяжки (кронштейн)	65-87 Н·м
Момент затяжки (кузов)	32-40 Н·м

Контрольный тест: после опускания домкрата запустите двигатель и проверьте отсутствие вибраций на руле и кузове при переключении передач. Повторная регулировка требуется при появлении металлического стука при резком старте.

Установка верхней подушки двигателя

Убедитесь, что двигатель надежно зафиксирован снизу домкратом или подставкой перед демонтажем старых опор. Очистите посадочные места на кузове и двигателе от грязи и масла металлической щеткой или ветошью, проверьте состояние крепежных резьбовых отверстий.

Сравните новую подушку со старой деталью, убедившись в идентичности конструкции и расположения крепежных проушин. Нанесите тонкий слой графитовой смазки на металлические контактные поверхности новой опоры для облегчения монтажа и предотвращения скрипов.

Последовательность установки

1. Поднимите двигатель домкратом через деревянный брусок на картере до легкого касания старой подушки (если не демонтирована).
2. Открутите гайку верхнего крепления подушки к кронштейну двигателя ключом на 17 мм, снимите шайбу и стопорную пластину.
3. Выкрутите два болта крепления опоры к кузову ключом на 13 мм, аккуратно извлеките старую деталь.
4. Установите новую подушку, совместив монтажные отверстия с проушинами кузова. Вставьте болты крепления к кузову, но не затягивайте полностью.
5. Совместите кронштейн двигателя с проушиной подушки, установите стопорную пластину, шайбу и наживите гайку.

Опустите домкрат, позволяя двигателю встать на опору. Затяните болты крепления к кузову моментом 45-60 Н·м крест-накрест. Затяните гайку верхнего крепления моментом 70-90 Н·м. Обязательно проверьте отсутствие контакта подушки с другими элементами подкапотного пространства.

Контроль параллельности установки узлов

После замены подушки двигателя на ВАЗ-2109 обязательна проверка параллельности силового агрегата и коробки передач относительно кузова и друг друга. Несоблюдение этого требования приводит к критическим последствиям: повышенным вибрациям, ускоренному износу новых опор, повреждению крепежных элементов и нарушению работы привода.

Отклонение от параллельности создает перекос силового агрегата, вызывая нерасчетные нагрузки на подушки и смежные узлы. Даже при корректном монтаже новой детали необходимо убедиться в отсутствии смещений, возникших в процессе работ.

Методы контроля

Основные способы проверки:

• Измерение расстояний: Замерьте рулеткой дистанцию от края двигателя до лонжеронов с обеих сторон. Допустимое расхождение – не более 3 мм.
• Визуальная оценка: Осмотрите положение валов ШРУС – они должны располагаться параллельно оси автомобиля без перекосов.
• Контроль зазоров: Проверьте равномерность промежутков между подушкой и кронштейнами по всему периметру крепления.

При обнаружении отклонений выполните корректировку:

1. Ослабьте болты крепления двигателя и КПП к подушкам.
2. С помощью монтажной лопатки сместите агрегат до достижения симметрии.
3. Поэтапно затяните крепеж в последовательности, указанной в руководстве по ремонту (обычно крест-накрест).

После регулировки повторно проверьте параметры. Дополнительно убедитесь в отсутствии контакта двигателя с кузовными элементами при запуске и на разных режимах работы.

Последовательность затяжки крепежных болтов

Правильная затяжка болтов подушки двигателя ВАЗ-2109 обеспечивает равномерное распределение нагрузки и предотвращает деформацию резинового элемента. Нарушение порядка может привести к ускоренному износу опоры и вибрациям при работе силового агрегата.

Используйте динамометрический ключ для контроля момента затяжки. Очистите резьбу болтов и отверстий от грязи, при необходимости обработайте графитовой смазкой. Затяжку выполняйте в несколько этапов без пропусков указанных позиций.

Этапы и схема затяжки

1. Установите подушку на штатное место, наживите все крепежные болты (4 шт.) вручную до соприкосновения шайб с поверхностями кронштейнов.
2. Затяните болты предварительно моментом 15–20 Н·м в последовательности:
   • Болт №1 (верхний со стороны радиатора)
   • Болт №2 (нижний со стороны радиатора)
   • Болт №3 (верхний со стороны салона)
   • Болт №4 (нижний со стороны салона)
3. Окончательно затяните болты рабочим моментом 50–60 Н·м в диагональном порядке:
   • Первый проход: Болт №1 → Болт №4
   • Второй проход: Болт №2 → Болт №3

Позиция болта	Этап затяжки	Момент (Н·м)
Предварительная (все)	Первичная обтяжка	15–20
Окончательная (диагональ)	№1→№4→№2→№3	50–60

Требуемый момент затяжки для подушек

Правильная затяжка крепежных болтов подушек двигателя ВАЗ-2109 критически важна для предотвращения вибраций, преждевременного износа деталей и повреждения опор. Применение недостаточного момента приводит к ослаблению соединения и смещению силового агрегата, а чрезмерная затяжка вызывает деформацию резиновых элементов подушки и потерю ее демпфирующих свойств.

Для обеспечения надежной фиксации и корректной работы подушек двигателя необходимо строго соблюдать установленные заводом-изготовителем параметры момента затяжки. Точные значения зависят от типа опоры и места ее установки на кузове или двигателе.

Рекомендуемые моменты затяжки

Основные значения момента затяжки для ключевых подушек:

• Передняя подушка (к лонжерону кузова): 70–88 Н·м (7,0–8,8 кгс·м)
• Задняя подушка (к кронштейну коробки передач): 19–30 Н·м (1,9–3,0 кгс·м)
• Верхняя подушка (кронштейн двигателя): 35–45 Н·м (3,5–4,5 кгс·м)

Важные рекомендации:

1. Обязательно используйте динамометрический ключ для контроля усилия.
2. Затягивайте болты на автомобиле, стоящем на колесах (без подвешивания кузова).
3. Сначала наживляйте все крепления подушек, окончательную затяжку выполняйте после полной посадки двигателя на опоры.
4. Не допускайте попадания масла или технических жидкостей на резиновые части подушек перед установкой.

Проверка отсутствия перекосов двигателя



После установки новой подушки и фиксации двигателя болтами необходимо убедиться в правильности положения силового агрегата. Перекос вызывает повышенные вибрации, ускоренный износ опор и компонентов выхлопной системы.

Визуально оцените зазоры между подушкой и кронштейнами кузова со всех сторон – они должны быть равномерными. Особое внимание уделите расстоянию до защиты картера и элементам выпускного тракта.

Технология проверки

Выполните последовательные действия для точной диагностики:

1. Ослабьте болты крепления всех опор двигателя на 2-3 оборота, обеспечив подвижность агрегата.
2. Приподнимите двигатель домкратом (с деревянной проставкой под поддон) на 3-5 см, затем плавно опустите обратно. Повторите 2-3 раза для самоустановки мотора.
3. Проконтролируйте соосность отверстий в кронштейнах кузова и проушинах подушек. Центры должны совпадать без смещения.
4. Измерьте расстояние от крайних точек двигателя (например, ГБЦ и кронштейна КПП) до кузовных элементов с обеих сторон – расхождение не должно превышать 3-4 мм.

Если перекос сохраняется:

• Проверьте соответствие маркировки подушек месту установки (левая/правая/задняя).
• Убедитесь в отсутствии деформаций кронштейнов кузова и силового агрегата.
• Исключите контакт двигателя с трубопроводами или жгутами электропроводки, создающими напряжение.

Признак перекоса	Последствия
Вибрация руля на холостом ходу	Разрушение сайлент-блоков подвески
Стук при трогании/торможении	Повреждение привода ШРУСа
Перетирание патрубков/проводов	Утечки технических жидкостей

Затягивайте крепежные болты только после устранения перекоса и окончательной посадки двигателя в правильное положение. Используйте динамометрический ключ с моментом 45-65 Н·м (точные значения уточняйте в руководстве по ремонту).

Тестовый запуск двигателя после замены

Перед первым запуском двигателя после замены подушек убедитесь в правильности установки всех элементов. Проверьте надёжность крепления силового агрегата, отсутствие контакта металлических частей двигателя с кузовом и другими компонентами. Поднимите автомобиль на подъёмнике или установите на смотровую яму для визуального контроля нижних опор.

Заведите двигатель и дайте ему поработать на холостых оборотах 3-5 минут. Внимательно отслеживайте уровень вибрации на руле, рычаге КПП и кузове – допустимы минимальные колебания. Резонанс или громкие стуки указывают на ошибки монтажа. Прислушайтесь к возможным посторонним звукам в районе установки новых подушек.

Диагностика результатов

После прогрева двигателя выполните проверку в разных режимах:

• Плавный разгон до 2500 об/мин – оцените характер вибраций
• Резкое нажатие педали газа – контролируйте смещение мотора
• Переключение передач – обратите внимание на рывки агрегата

Критерии правильной установки:

Параметр	Норма
Зазор между защитой картера и элементами кузова	Не менее 15 мм
Люфт подвески двигателя при раскачивании	Максимум 5-7 мм
Вибрация на рулевой колонке	Отсутствует или минимальна

При выявлении отклонений немедленно заглушите мотор. Повторно проверьте центровку агрегата, состояние крепёжных болтов и посадку подушек в штатные места. Замените дефектные детали при обнаружении повреждений резиновых демпферов. Повторный запуск выполняйте только после устранения всех несоответствий.

Контроль вибраций на холостых оборотах

Избыточная вибрация на холостом ходу ВАЗ-2109 часто сигнализирует о неисправности подушек двигателя. Основной признак – ощутимая дрожь на кузове, рулевой колонке или рычаге КПП при работе двигателя на 800-950 об/мин. Особое внимание уделите состоянию задней опоры, так как она принимает основную нагрузку от крутящего момента.

Для проверки откройте капот и попросите помощника кратковременно включить "D" (на АКПП) или выжать сцепление (на МКПП) на заведенном авто. Наблюдайте за смещением силового агрегата: допустимый люфт не превышает 5-10 мм. Превышение этого значения или резкий стук указывают на разрушение демпфирующего элемента.

Порядок диагностики опор

• Верхняя правая подушка (возле аккумулятора): Проверьте целостность резиновой вставки на предмет расслоения или трещин
• Передняя опора (под радиатором): Контролируйте зазор между ограничительной скобой и кронштейном
• Задняя подушка (под воздушным фильтром): Осмотрите на наличие разрывов и утечки гидравлической жидкости (если установлена гидроопора)

Дополнительно исключите смежные причины вибраций: загрязнение дроссельной заслонки, неисправность свечей зажигания или разбалансировку коленвала. Используйте манометр для проверки компрессии в цилиндрах – перепад более 1 атм между ними усиливает тряску.

Осмотр подушек на предмет люфтов

Проверка люфтов подушек двигателя – обязательная процедура при диагностике неисправностей. Пренебрежение этим этапом может привести к некорректной работе силового агрегата и повреждению смежных узлов.

Для точной оценки состояния используйте монтировку или ломик длиной 50-80 см. Уприте инструмент в прочные точки двигателя или КПП, избегая хрупких элементов (кожухи, патрубки, датчики).

Ключевые точки контроля

• Верхняя подушка: Приложите усилие вверх-вниз в зоне кронштейна ГБЦ. Допустимо минимальное упругое смещение (до 3-5 мм). Скрипы или резкие сдвиги указывают на износ.
• Передняя подушка (нижняя): Раскачивайте двигатель поперек оси автомобиля. Любое постукивание или видимое смещение опоры относительно кузова требует замены.
• Задняя подушка (опора КПП): Нажимайте на коробку передач вверх-вниз и вперед-назад. Критичен стук металла о металл при смене вектора нагрузки.

Важно: Осматривайте резиновые вставки на предмет:

1. Глубоких трещин (особенно сквозных)
2. Расслоения металлорезиновых элементов
3. Деформации или разрывов фиксирующих втулок
4. Масляных подтеков (ускоренный износ резины)

Признак неисправности	Действие
Стук при запуске/остановке двигателя	Проверить переднюю и заднюю подушки
Вибрация на руле/кузове на холостых	Диагностировать верхнюю опору
Рывки при переключении передач	Контролировать люфт опоры КПП

Заменяйте подушки комплектом – установка одной изношенной опоры снижает ресурс новых элементов. При сомнениях в дефекте сравните амплитуду люфта с заведомо исправным автомобилем.

Проверка уровня шума в салоне

Повышенный шум и вибрации в салоне ВАЗ-2109 часто свидетельствуют об износе подушки двигателя. Этот элемент гасит колебания силового агрегата, и при его разрушении вибрации напрямую передаются на кузов, вызывая гул, стук или дребезжание, особенно ощутимое в районе передних сидений.

Для выявления неисправности проведите тест: на прогретом двигателе в тихом месте прислушайтесь к звукам на холостом ходу, затем резко меняйте обороты двигателя. Обратите внимание на шумы при переключении передач и трогании с места – характерное усиление вибрации и стука в эти моменты указывает на подушку.

Порядок диагностики

1. Прогрейте двигатель до рабочей температуры (не менее 90°C)
2. На холостом ходу откройте капот и салоном прислушайтесь: стук или гул из зоны моторного щита – тревожный признак
3. Резко нажмите и отпустите педаль газа. Усиление шума/вибрации в момент изменения оборотов – симптом разрушения опоры
4. Выжмите сцепление, включите первую или заднюю передачу, плавно отпустите сцепление (трогание не требуется). Шум при нагрузке на подушку (в момент включения передачи) подтверждает неисправность
5. Попросите помощника резко тронуться с места, наблюдая за двигателем: чрезмерное смещение (более 10 мм) или стук – явный признак износа

Учтите, что похожие симптомы могут возникать при неисправности подушек КПП, опор выхлопной системы или привода. Для точной диагностики осмотрите подушку визуально на предмет трещин и разрывов.

Особенности замены подушки двигателя на инжекторных моделях ВАЗ-2109



На инжекторных модификациях доступ к правой подушке осложнён топливной рампой и шлангами системы впрыска, которые необходимо аккуратно отодвинуть или демонтировать. Требуется предварительно сбросить давление в топливной системе через специальный клапан на рампе, отключить АКБ и отсоединить разъёмы датчиков (ДМРВ, РХХ) во избежание ошибок ЭБУ.

Левая подушка находится вблизи патрубков воздуховода и дроссельного узла – эти узлы нужно частично снять, обеспечивая монтажный зазор. Крепёжные болты часто закислены из-за близости выпускного коллектора, поэтому обязательна обработка проникающей смазкой WD-40 за 20–30 минут до демонтажа.

Дополнительные требования при работе

После установки новой подушки обязательна проверка положения дроссельных тросов и шлангов вакуумного усилителя тормозов – смещение двигателя даже на 3–5 мм вызывает их перегиб или натяжение. Также контролируют:

• Зазор между корпусом воздушного фильтра и кузовом
• Отсутствие контакта выпускного коллектора с рулевой рейкой
• Свободный ход троса привода КПП

Перед финальной затяжкой крепежа двигатель опускают на подушки без принудительного смещения, после чего запускают мотор и проверяют:

1. Вибрации на холостом ходу и под нагрузкой
2. Отсутствие стуков при резком сбросе газа
3. Работоспособность системы впрыска (обороты, реакция на педаль)

Проблемы при неправильном монтаже подушек двигателя ВАЗ-2109

Некорректная установка подушек двигателя провоцирует немедленные и отложенные неисправности. Вибрации передаются на кузов даже на холостых оборотах, создавая дискомфорт и ускоряя износ деталей.

Крепежные болты, затянутые с отклонением от момента, со временем ослабляются или деформируют посадочные места. Это нарушает соосность агрегатов и вызывает перекос силового агрегата.

Основные последствия

Критичные проблемы из-за ошибок монтажа:

• Пробивание вибрации на руль – следствие неравномерного распределения нагрузки
• Ускоренный разрыв сайлент-блоков из-за перекручивания резиновых элементов
• Стуки при переключении передач из-за смещения коробки

Признаки неправильной установки:

1. Звуки ударов при резком старте/торможении
2. Видимая асимметрия зазоров между двигателем и кузовом
3. Трещины на кронштейнах через 500-1000 км пробега

Ошибка монтажа	Результат
Несоосность отверстий	Деформация стаканов лонжеронов
Затяжка до посадки двигателя	Растяжение резины, потеря демпфирования
Грязь на посадочных плоскостях	Смещение подушек под нагрузкой

Важно: При замене всегда используйте динамометрический ключ. Контролируйте зазор между подушкой и ограничителем – отклонение более 5 мм требует переустановки.

Периодичность замены подушек двигателя

Стандартный интервал замены подушек двигателя на ВАЗ-2109 составляет 60 000–100 000 км пробега. Однако этот срок носит рекомендательный характер и напрямую зависит от условий эксплуатации автомобиля. Регулярная диагностика состояния опор обязательна при каждом ТО.

Досрочная замена требуется при выявлении характерных признаков износа: вибрации на кузове, стуках при запуске/остановке двигателя, смещении силового агрегата или видимых повреждениях резиновых элементов. Игнорирование неисправностей приводит к поломке смежных деталей (выхлопной системы, приводов) и ускоренному износу КПП.

Факторы, сокращающие ресурс подушек

• Агрессивная езда: резкие старты, торможения
• Низкое качество дорог: постоянная езда по ухабам
• Нештатные нагрузки: установка тяжелого дополнительного оборудования
• Технические неисправности: пробой глушителя, дисбаланс двигателя

Тип подушки	Типичные симптомы износа
Передняя (верхняя)	Стук при переключении передач, вибрация руля
Задняя (под коробкой)	Удары при сбросе газа, скрип на задней передаче
Нижняя	Дребезжание на мелких неровностях, вибрация педалей

Для продления срока службы избегайте попадания масла на резинометаллические элементы. При замене одной опоры проверяйте соседние – установка новой детали в изношенный комплект вызывает ускоренный выход из строя.

Профилактика преждевременного износа деталей

Регулярно проверяйте состояние подушек двигателя при каждом ТО или при появлении первых признаков неисправности: вибрации кузова, стуков при старте/остановке мотора, смещении силового агрегата. Особое внимание уделите целостности резиновых элементов – трещины, расслоения, масляные пятна указывают на необходимость замены. Контролируйте отсутствие коррозии на металлических крепежных частях и правильность положения двигателя относительно кузова.

Избегайте экстремальных нагрузок: резких стартов с пробуксовкой, ударов поддоном о препятствия, длительной работы на высоких оборотах при прогреве в мороз. Своевременно устраняйте неисправности смежных систем – прогоревшие опоры выхлопной системы создают дополнительную вибрационную нагрузку, а деформированные сайлентблоки рычагов подвески меняют вектор усилий на подушки. Обязательно затягивайте крепеж с регламентированным моментом после любых работ в моторном отсеке.

Ключевые меры для продления ресурса

• Контроль чистоты посадочных мест – удаляйте грязь и окислы перед установкой новых подушек
• Правильная центровка двигателя – используйте монтажные штанги при замене нескольких опор
• Защита от технических жидкостей – своевременно устраняйте течи масла, антифриза или ГУР

Параметр	Норма	Риск при нарушении
Люфт двигателя	Не более 10-15 мм при раскачке	Деформация креплений, ускоренный износ
Перекос силового агрегата	Допуск ±3° по осям	Локальный перегруз опор, разрыв демпфера
Момент затяжки болтов	70-90 Н·м (уточнять по мануалу)	Деформация корпуса подушки, вибрации

1. При замене обязательно устанавливайте комплект идентичных подушек – смешение старых и новых элементов вызывает перекосы
2. Используйте только оригинальные или сертифицированные аналоги – дешевые подушки часто имеют несоответствующую жесткость резины
3. Контролируйте состояние коробки передач – изношенные опоры КПП передают ударные нагрузки на основную подушку двигателя

Использование оригинальных запчастей ВАЗ

Применение оригинальных подушек двигателя ВАЗ-2109 гарантирует точное соответствие посадочным местам и нагрузочным характеристикам. Геометрия креплений и жесткость резинового элемента рассчитаны инженерами производителя под конкретные вибрационные нагрузки силового агрегата. Это исключает риск деформации кронштейнов и преждевременного разрушения сайлент-блока.

Сертифицированные компоненты изготавливаются из специальных сортов каучука, устойчивых к агрессивным средам и перепадам температур. Лабораторные испытания подтверждают сохранение эластичности при -40°C и отсутствие растрескивания после 100 часов термостарения. Контроль качества на всех этапах производства снижает вероятность брака до 0,2% против 5-7% у аналогов.

Ключевые преимущества оригинальных подушек

• Совпадение резьбовых отверстий с погрешностью ≤0.1 мм
• Гидравлические демпферы в структуре резины для гашения резонансных колебаний
• Антикоррозийная обработка металлических втулок цинкосодержащим составом

Параметр	Оригинал	Аналог
Ресурс при нагрузке 200 кг	≥80 000 км	≤35 000 км
Допустимое смещение двигателя	3.2±0.3 мм	4.8±1.5 мм

Важно: установка неоригинальных опор часто требует доработки креплений и приводит к передаче вибраций на кузов. Это вызывает дребезжание пластиковых панелей салона и ускоренный износ узлов выхлопной системы. Для идентификации подлинности следует проверять лазерную гравировку артикула на корпусе (например, 21090-1001090) и наличие голограммы на упаковке.

Список источников

Информация для статьи о подушке двигателя ВАЗ-2109 получена из технической документации и специализированных автомобильных ресурсов.

При подготовке материала использовались следующие проверенные источники:

• Официальное руководство по ремонту ВАЗ-2108, 2109, 21099 издательства "Легион-Автодата"
• Технические разделы форума клуба ВАЗ 2108-2115 (обсуждения диагностики и замены опор)
• Видеоинструкции канала Avto-Blogger.ru по демонтажу двигателя на ВАЗ-2109
• Статья "Диагностика подушек двигателя" в журнале Авторемонт №7/2022
• Мануал Lada 2109 Service Manual от TELA Publishing (английское издание)

Видео: Замена передней подушки двигателя ВАЗ 2109


• Клиренс Kia Spectra - факты и рекомендации владельцам

• Ferrari 458 - новый шедевр из Маранелло

• Машина глохнет при торможении - почему и как починить
