Подвеска автомобиля - конструкция, разновидности и задачи

Статья обновлена: 18.08.2025

Подвеска автомобиля – это сложный механизм, соединяющий кузов или раму транспортного средства с его колесами. Она играет ключевую роль в безопасности, комфорте и управляемости.

Основная задача подвески – гасить удары и вибрации от неровностей дороги, обеспечивая постоянный контакт колес с покрытием и комфортную езду для пассажиров.

Конструктивно подвеска включает несколько обязательных элементов: направляющий аппарат (рычаги, тяги), упругие элементы (пружины, рессоры, пневмобаллоны), демпфирующие устройства (амортизаторы) и стабилизатор поперечной устойчивости.

Существуют разные типы подвесок: зависимые, независимые (McPherson, многорычажные), полузависимые. Каждая обладает своими особенностями конструкции, преимуществами и сферами применения.

В этой статье мы подробно рассмотрим устройство подвески, принцип работы ее компонентов, основные виды конструкций и их функции, сопровождая объяснения наглядными фотографиями.

Основные компоненты конструкции подвески: описание деталей

Подвеска объединяет несколько взаимосвязанных элементов, совместно обеспечивающих соединение колес с кузовом, гашение ударов и поддержание управляемости. Каждый компонент выполняет строго определенную функцию в общей системе.

Конструктивно эти детали делятся на группы по назначению: воспринимающие нагрузку, задающие траекторию движения колес, демпфирующие колебания и стабилизирующие положение кузова. От их исправности напрямую зависит безопасность эксплуатации автомобиля.

Компонент	Функции и особенности
Упругие элементы	(Пружины, рессоры, торсионы, пневмобаллоны). Воспринимают ударные нагрузки от неровностей дороги, преобразуют их в плавные колебания кузова, обеспечивают постоянный контакт колес с покрытием.
Амортизаторы	Гасят колебания кузова, вызванные работой упругих элементов. Преобразуют энергию удара в тепловую, предотвращая раскачивание и улучшая сцепление шин с дорогой.
Рычаги	(Поперечные, продольные, верхние, нижние). Формируют кинематику перемещения колеса относительно кузова, передают силы сцепления и торможения, удерживают схождение/развал.
Стабилизатор поперечной устойчивости	Торсионная штанга, соединяющая колеса одной оси. Уменьшает крен кузова в поворотах за счет перераспределения нагрузки между левым и правым колесом.
Опора колеса (ступица)	Узел крепления колеса к элементам подвески. Обеспечивает вращение колеса на подшипниках, передает управляющее усилие на поворотных осях.
Шаровые опоры	Подвижные шарнирные соединения между рычагами и ступицей. Обеспечивают свободу вращения и наклона колеса при вертикальном ходе подвески и повороте руля.
Сайлент-блоки	Резинометаллические втулки в местах крепления рычагов к кузову. Демпфируют вибрации, снижают шум, компенсируют несоосность при работе подвески.

Главные функции подвески: безопасность и комфорт

Подвеска обеспечивает безопасность движения, поддерживая постоянный контакт колес с дорожным покрытием. Это критически важно для эффективного торможения, предсказуемого прохождения поворотов и предотвращения потери управления. Система гасит удары от неровностей, не позволяя кузову совершать опасные колебания, что напрямую влияет на устойчивость автомобиля.

Не менее важна функция комфорта: подвеска изолирует салон и пассажиров от вибраций, тряски и шума, вызванных ямами, стыками плит или гравием. Она поглощает энергию ударов, преобразуя ее в плавные, контролируемые движения колес и кузова. Это снижает утомляемость водителя и повышает удобство при длительных поездках.

Ключевые аспекты безопасности

Сцепление с дорогой: Гарантирует максимальную площадь контакта шины с покрытием.
Управляемость: Сохраняет траекторию движения при маневрах и на поворотах.
Стабильность: Подавляет крены кузова и "кивки" при разгоне/торможении.

Элементы комфорта

Изоляция от ударов	Смягчение резких вертикальных толчков (лежачие полицейские, выбоины).
Снижение вибраций	Фильтрация высокочастотных колебаний от мелких неровностей.
Минимизация шума	Подавление гула и стуков, передающихся на кузов.

Эти функции взаимосвязаны: чрезмерный акцент на комфорт (мягкая подвеска) может ухудшить стабильность, а излишняя жесткость (для спортивной управляемости) снижает плавность хода. Современные системы находят баланс, часто используя адаптивные элементы.

Зависимая подвеска: принцип работы и области применения

Принцип работы зависимой подвески основан на жесткой механической связи колес одной оси через неразрезную балку. При наезде одного колеса на неровность, второе автоматически изменяет угол наклона относительно дороги из-за отсутствия независимого хода. Упругие элементы (рессоры, пружины) и амортизаторы гасят колебания, а система рычагов или рессор фиксирует мост относительно кузова.

Конструкция обеспечивает постоянное расстояние между колесами (колёсную базу) и минимальное изменение развала. Основная нагрузка воспринимается балкой моста, что определяет повышенную прочность системы при значительных ударных воздействиях и стабильность характеристик под нагрузкой.

Ключевые типы зависимых подвесок

Рессорная: Использует продольные листовые рессоры, выполняющие функции направляющего и упругого элемента одновременно.
Пружинная с направляющими рычагами: Жесткая балка крепится через 4-5 рычагов (продольные, поперечные), а упругость обеспечивают витые пружины.
С реактивной тягой Панара: Добавляет поперечную штангу для компенсации бокового смещения оси в пружинных конструкциях.

Области применения	Примеры автомобилей
Грузовые авто и пикапы	ГАЗель, Ford Ranger, Chevrolet Silverado (задняя ось)
Внедорожники	УАЗ «Патриот», Jeep Wrangler, Land Rover Defender
Классические легковые авто	ВАЗ-2101–2107, ГАЗ-24 «Волга» (задняя ось)
Автобусы и спецтехника	ПАЗ-3205, маневровые тягачи

Критические преимущества: Высокая нагрузочная способность, простота конструкции, ремонтопригодность в полевых условиях, устойчивость к экстремальным перегрузкам. Главные недостатки: Увеличенная неподрессоренная масса, передача вибраций между колесами, ограниченная плавность хода на асфальте, склонность к кренам в поворотах.

Независимая подвеска: преимущества и популярные виды

Независимая подвеска характеризуется отсутствием жесткой связи между колесами одной оси. Каждое колесо перемещается вертикально автономно, не оказывая прямого воздействия на положение соседнего колеса. Такая конструкция обеспечивает индивидуальную работу подвески для каждого колеса в зависимости от неровностей дорожного покрытия.

Ключевое преимущество этой системы – значительное улучшение контакта шин с дорогой. При наезде на препятствие колебания не передаются на противоположное колесо, что сохраняет стабильность кузова и улучшает управляемость. Это особенно критично в поворотах и на высоких скоростях.

Основные преимущества:

Повышенная плавность хода и комфорт для пассажиров
Улучшенное сцепление с дорогой за счет постоянного контакта всех колес
Точная управляемость и маневренность
Снижение кренов кузова при поворотах
Минимизация неподрессоренных масс

Тип подвески	Ключевые особенности	Типичное применение
МакФерсон	Простота, компактность, доступная цена	Передняя ось массовых авто (Kia Rio, VW Polo)
Двухрычажная	Точная кинематика, стабильность колес	Спортивные авто (Porsche 911), внедорожники
Многорычажная	Максимальный комфорт, адаптивность к дороге	Премиальные седаны (Audi A6, BMW 5 Series)

Как визуально определить тип подвески по фото компонентов

Идентификация типа подвески требует анализа ключевых элементов конструкции. Основное внимание уделяется расположению рычагов, пружин, амортизаторов и стабилизаторов поперечной устойчивости. Каждый тип обладает уникальными визуальными маркерами.

Сравнение количества и геометрии рычагов – первичный метод распознавания. Дополнительными индикаторами служат способ крепления ступицы, наличие балок и конструктивные особенности амортизационных узлов.

Характерные признаки распространенных типов

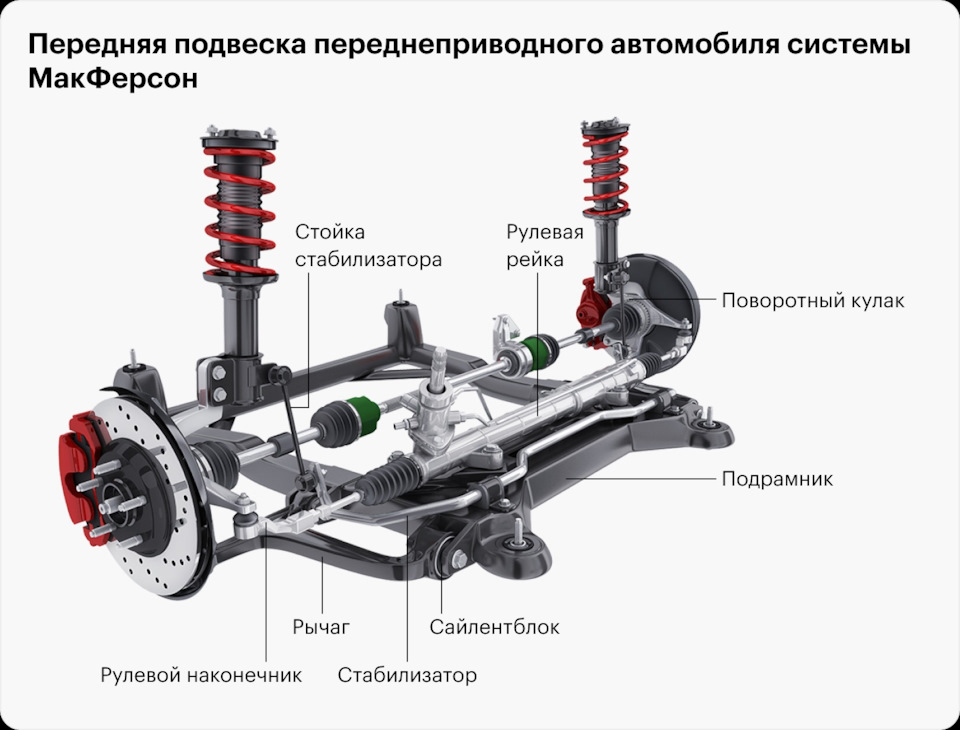

McPherson: Одиночный нижний рычаг треугольной формы, амортизационная стойка с пружиной, закрепленная в верхней опоре кузова
Двухрычажная: Два отдельных рычага (верхний и нижний), пружина расположена отдельно от амортизатора или на нижнем рычаге
Многорычажная: От 3 до 5 продольных/поперечных рычагов сложной геометрии, компактное размещение компонентов вокруг ступицы
Торсионная балка: П-образная балка, соединяющая колеса, с интегрированными продольными рычагами и поперечными торсионами внутри

Элемент	Зависимая	Независимая
Балка моста	Массивная цельнолитая балка, соединяющая оба колеса	Отсутствует (кроме торсионной балки)
Соединение колес	Жесткая ось между ступицами	Индивидуальное крепление рычагов к подрамнику
Пружины/рессоры	Листовые рессоры над балкой или винтовые пружины по бокам	Винтовые пружины вокруг амортизаторов/на рычагах

Важно: Обращайте внимание на наличие/отсутствие продольной реакциистой тяги (характерно для полунезависимых конструкций) и шарниров равных угловых скоростей (указывают на независимую подвеску).

Найдите амортизатор: если он объединен с пружиной в единый узел – вероятно McPherson
Проверьте крепление ступицы: шаровые опоры на концах рычагов свидетельствуют о независимой подвеске
Изучите форму подрамника: сложные кронштейны для многорычажной, плоская платформа для McPherson
