Подвеска Рено Логан - конструкция, отличия, мнения

Статья обновлена: 18.08.2025

Подвеска автомобиля напрямую влияет на комфорт и безопасность движения. В случае Рено Логан она заслуживает отдельного внимания благодаря своей конструкции и эксплуатационным характеристикам.

Данная статья детально рассматривает устройство подвески Логан, анализирует ее ключевые особенности, сильные и слабые стороны. Также приведены обобщенные отзывы владельцев о поведении ходовой части в различных дорожных условиях.

Роль стабилизатора поперечной устойчивости спереди

Передний стабилизатор поперечной устойчивости на Рено Логан – ключевой элемент подвески, предназначенный для минимизации кренов кузова в поворотах. Он связывает рычаги левого и правого колес через стойки (тяги), передавая усилие при разной степени сжатия пружин. Это повышает устойчивость автомобиля на скоростях и улучшает сцепление с дорогой, особенно при маневрах.

На Логане используется U-образный торсион из пружинной стали, закрепленный в двух точках на подрамнике через резиновые втулки. Конструкция напрямую взаимодействует со ступичными узлами через шарнирные стойки ("косточки"), что обеспечивает жесткую синхронизацию колес. От состояния стоек и втулок напрямую зависит эффективность работы системы.

Особенности работы и последствия неисправностей

При прохождении поворота стабилизатор скручивается, перераспределяя нагрузку между колесами: приподнимает сторону, уходящую в крен, и прижимает противоположную. Это снижает риск потери контроля, но увеличивает жесткость подвески при одновременном наезде колес на препятствие.

• Характерные проблемы:
  1. Износ стоек стабилизатора – проявляется стуком на неровностях
  2. Деформация резиновых втулок – вызывает вибрации руля
  3. Прогиб или трещины самого стабилизатора (редко)

Симптом неисправности	Последствия для управления
Стук в передней подвеске	Снижение точности рулевого управления
Чрезмерный крен в поворотах	Риск потери сцепления с дорогой
Вибрации на скорости	Ускоренный износ шин и смежных узлов

В отзывах владельцы Логана часто отмечают необходимость регулярной замены стоек (каждые 30–50 тыс. км) из-за их уязвимости на российских дорогах. При своевременном обслуживании стабилизатор эффективно выполняет свою роль даже в базовых версиях подвески, обеспечивая предсказуемую динамику.

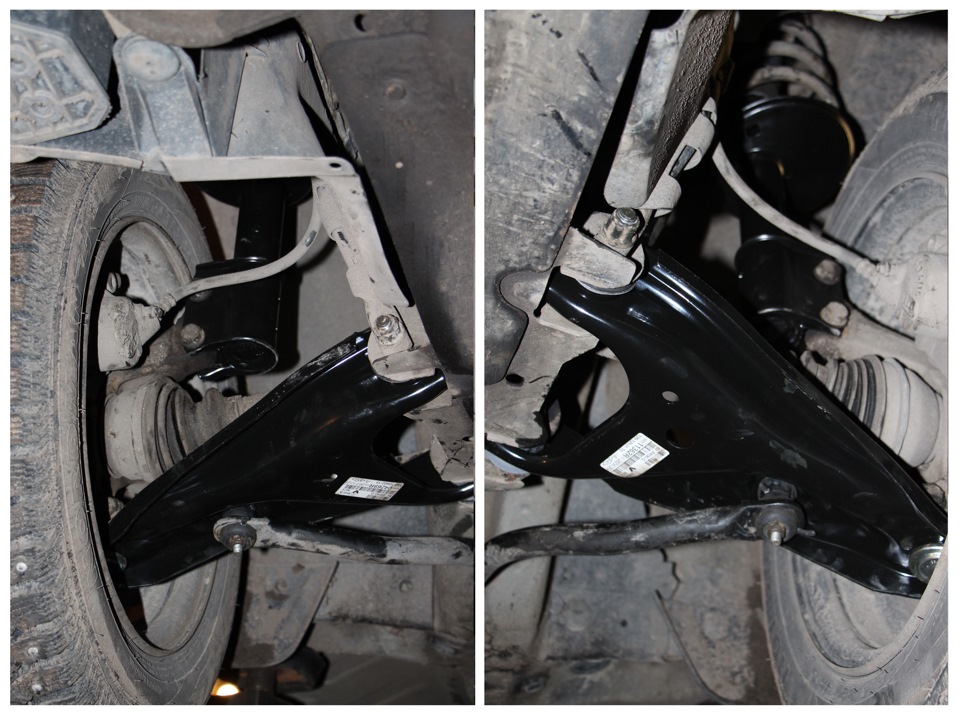

Устройство нижних рычагов и крепление сайлентблоков

Нижние рычаги передней подвески Рено Логан выполнены из штампованной стали и имеют Г-образную форму. Каждый рычаг оснащен тремя критичными точками крепления: двумя проушинами для сайлентблоков (соединяющих рычаг с подрамником) и шаровой опорой на внешнем конце для ступичного узла. Конструкция усилена ребрами жесткости для восприятия ударных нагрузок от дорожного полотна.

Сайлентблоки запрессованы непосредственно в проушины рычага и представляют собой двухкомпонентные шарниры: внешняя металлическая обойма фиксируется в рычаге, а внутренняя втулка соединяется с подрамником через крепежный болт. Резиновая прослойка между обоймами гасит вибрации и обеспечивает качательное движение рычага при работе подвески.

Ключевые особенности крепления

• Фиксация под нагрузкой: окончательная затяжка болтов сайлентблоков производится только после установки автомобиля на колеса, чтобы избежать деформации резины в статичном положении.
• Асимметричная конструкция: передний сайлентблок жестче заднего для улучшения реакции на поворот руля, задний – мягче для комфортного поглощения неровностей.
• Неразборное соединение: сайлентблоки заменяются целиком совместно с рычагом либо выпрессовываются специнструментом при ремонте.

Компонент	Материал	Ресурс (средний)
Нижний рычаг	Сталь 3-5 мм	120-150 тыс. км
Сайлентблок передний	Резина + сталь	60-80 тыс. км
Сайлентблок задний	Резина + сталь	80-100 тыс. км

Важно: износ определяется по стукам в передней подвеске при проезде неровностей и уводу автомобиля с траектории. Для замены сайлентблоков требуется демонтаж рычага и гидравлический пресс.

Опорные подшипники стойки: назначение и ресурс

Опорный подшипник обеспечивает подвижное соединение амортизационной стойки с кузовом автомобиля, позволяя стойке свободно вращаться при повороте руля. Он воспринимает осевые и радиальные нагрузки от веса автомобиля и дорожных воздействий, обеспечивая точную реакцию на движения рулевого колеса и корректную работу подвески типа «МакФерсон».

Ресурс опорных подшипников на Рено Логан в среднем составляет 50–70 тыс. км пробега. На практике срок службы сильно зависит от качества дорожного покрытия – регулярная езда по разбитым дорогам сокращает его до 30–40 тыс. км. Использование неоригинальных комплектующих низкого качества также существенно уменьшает межзаменный интервал.

Ключевые факторы износа

• Дорожные условия: ямы, лежачие полицейские и бездорожье создают ударные нагрузки
• Внешние воздействия: вода, реагенты и грязь проникают через поврежденные пыльники
• Стиль вождения: резкие маневры и торможения ускоряют деформацию сепаратора
• Качество детали: контрафактные подшипники часто имеют некачественную закалку колец

Признак неисправности	Последствия игнорирования
Хруст/стук при повороте руля на месте	Разрушение опорного стакана кузова
Заклинивание подшипника при маневрировании	Деформация штока амортизатора
Неравномерный износ протектора шин	Потеря курсовой устойчивости

В отзывах владельцы Логана особенно отмечают уязвимость подшипников в российских условиях эксплуатации. Многие рекомендуют профилактическую замену при каждом втором обслуживании передней подвески, используя только оригинальные детали Febest или SNR для гарантии надежности.

Конструкция пружин передной подвески

Передние пружины Рено Логан относятся к типу винтовых цилиндрических пружин сжатия. Изготавливаются из высокоуглеродистой пружинной стали методом холодной навивки с последующей термообработкой для обеспечения требуемых упругих свойств и долговечности. Наружная поверхность подвергается дробеструйной обработке и покрывается антикоррозионным составом (чаще всего эпоксидным или эпоксиполиэфирным).

Пружины устанавливаются в специальные чашки кузова (верхняя опора) и на нижний рычаг подвески, работая совместно с амортизатором, который проходит внутри витков. Концы пружины имеют шлифованную опорную поверхность для плотного прилегания к чашкам и предотвращения смещения. Отличительная черта конструкции – переменный шаг навивки (прогрессивная характеристика), обеспечивающий комфорт на мелких неровностях и устойчивость при больших ходах подвески.

Ключевые особенности

• Прогрессивная характеристика: Увеличение жесткости по мере сжатия благодаря разному расстоянию между витками.
• Цветовая маркировка: Нанесение идентификационных полос (обычно желтого, синего или зеленого цвета) для различия моделей по жесткости и высоте.
• Раздельная работа с амортизатором: Амортизатор не интегрирован в пружину, что упрощает замену элементов независимо друг от друга.
• Направленная установка: Верхний и нижний витки имеют разный диаметр навивки для точного позиционирования в чашках.

Параметр	Характеристика
Тип	Цилиндрическая винтовая с прогрессивной характеристикой
Материал	Сталь 60С2А (аналог EN 10270-1 SH) с антикоррозионным покрытием
Количество витков	5,5 - 6,5 (зависит от модификации и года выпуска)
Наружный диаметр	~130-140 мм (в центральной части)

Эксплуатационные нюансы: Характерный признак износа – проседание подвески, визуально определяемое по уменьшенному клиренсу и изменению угла наклона колес. Критически важно заменять пружины парами на одной оси, даже если повреждена одна, для сохранения симметричности ходов подвески и управляемости. Рекомендуется проверять состояние опорных чашек при замене – коррозия или деформация приводят к ускоренному разрушению пружины.

Амортизаторы: характеристики и тип

На Рено Логан применяются телескопические гидравлические амортизаторы, обеспечивающие гашение колебаний подвески. Передняя подвеска использует амортизационные стойки типа McPherson, интегрированные с винтовыми пружинами и опорными подшипниками, что сокращает занимаемое пространство и упрощает конструкцию. Задняя подвеска оснащена раздельными амортизаторами и пружинами, закрепленными независимо друг от друга на балке.

Стандартная комплектация чаще включает двухтрубные масляные (гидравлические) амортизаторы, обеспечивающие плавность хода в ущерб спортивной жесткости. Альтернативой являются газонаполненные однотрубные амортизаторы, доступные в тюнинговых решениях или для модификаций с повышенной нагрузкой. Они отличаются стабильностью характеристик при длительной работе и улучшенным теплоотводом.

Ключевые особенности и отзывы

Типы и ресурс: Базовые гидравлические амортизаторы рассчитаны на 60-80 тыс. км пробега, но в условиях плохих дорог требуют замены раньше. Газовые аналоги служат дольше (до 100+ тыс. км), но усиливают передачу вибраций на кузов.

Характеристики демпфирования:

• Масляные: Мягкое демпфирование, комфортная езда по ровному асфальту.
• Газомасляные: Более жесткий отклик, лучший контроль колес на неровностях и в поворотах.

Отзывы владельцев:

Тип	Преимущества	Недостатки
Стандартные (масляные)	Низкая цена, тихая работа	Быстрое "пробой" на выбоинах, клевки при торможении
Газовые (тюнинг)	Устойчивость в поворотах, долговечность	Жесткость, повышенный шум, дороговизна

Задняя балка: торсионная конструкция Logan

Задняя подвеска Рено Логан первого поколения (а также Lada Largus) выполнена по схеме зависимой торсионной балки. Вместо классических пружин здесь используется упругий элемент в виде стального торсиона – длинного круглого стержня, работающего на скручивание. Торсион проходит внутри поперечной балки, соединяющей оба задних колеса. Концы торсиона жестко закреплены в продольных рычагах подвески.

Амортизаторы установлены отдельно от торсиона, вертикально, каждый на своем рычаге. Стабилизатор поперечной устойчивости интегрирован непосредственно в конструкцию самой балки. Подшипники ступиц колес запрессованы в концы продольных рычагов. Для связи с кузовом подвеска использует резинометаллические втулки и сайлент-блоки.

Ключевые особенности конструкции

• Простота и компактность: Отсутствие сложных рычажных систем, пружин и верхних опор значительно упрощает конструкцию, снижает вес и занимаемый объем.
• Надежность и долговечность: Минимум подвижных соединений (в основном втулки) обеспечивает высокую надежность в условиях плохих дорог.
• Низкая стоимость обслуживания: Замена амортизаторов и втулок – основные виды ремонта, которые относительно недороги.
• Отсутствие регулировок: Конструктивно не предусмотрены регулировки углов установки задних колес (развала/схождения).
• "Зависимость" колес: Перемещение одного колеса напрямую влияет на положение другого из-за жесткой связи через балку, что может ухудшать плавность хода на неровностях.
• Главный уязвимый элемент: Резинометаллические втулки задней балки. Со временем резина разрушается (особенно в условиях агрессивной среды и перегрузок), приводя к стукам, неустойчивости и ускоренному износу шин.

Отзывы владельцев: Плюсы и Минусы

Владельцы и механики выделяют следующие аспекты:

1. Плюсы:
   • Неубиваемость: Подвеска выдерживает серьезные нагрузки и плохие дороги.
   • Дешевизна ремонта: Замена втулок балки и амортизаторов – самые частые и недорогие процедуры.
   • Стабильность под нагрузкой: Хорошо держит дорогу при загруженном багажнике, проседание минимально.
2. Минусы:
   • Жесткость: Особенно на мелких неровностях и "гребенке", комфорт ниже, чем у многорычажных систем.
   • Стуки и износ втулок: Проблема №1 для многих владельцев, требует периодической замены.
   • Снижение управляемости на пределе: Склонность к срыву задней оси в скольжение на высоких скоростях в поворотах из-за зависимости колес.
   • Сложность замены втулок: Часто требует демонтажа балки или использования спецприспособлений.

Характеристика	Описание
Тип подвески	Зависимая, торсионная балка
Упругий элемент	Торсион (стальной стержень, работающий на скручивание)
Главный уязвимый элемент	Резинометаллические втулки балки
Основное преимущество	Простота, надежность, низкая стоимость владения
Основной недостаток	Жесткость, сниженный комфорт на мелких неровностях

Компоненты полунезависимой задней подвески

Конструкция задней подвески Рено Логан основана на торсионной балке, которая обеспечивает связь между колесами и ограниченную независимость их хода. Основные элементы спроектированы для баланса комфорта, надежности и простоты обслуживания при умеренных эксплуатационных затратах.

Ключевые компоненты работают как единый механизм: балка воспринимает скручивающие нагрузки, пружины компенсируют неровности дороги, а амортизаторы гасят колебания. Резинометаллические элементы снижают вибрации и шумы, передаваемые на кузов.

Основные элементы конструкции

• Торсионная балка – U-образный профиль, объединяющий продольные рычаги и выполняющий роль стабилизатора поперечной устойчивости.
• Продольные рычаги – жестко интегрированы с балкой, передают усилия от колес на кузов через шарниры.
• Винтовые пружины – воспринимают вертикальную нагрузку и обеспечивают упругость подвески.
• Гидравлические амортизаторы – гасят колебания пружин, крепятся нижней частью к рычагам, верхней – к кузову.
• Сайлентблоки – резинометаллические втулки в местах крепления рычагов к кузову, демпфируют удары.
• Буферы сжатия – ограничивают ход подвески, защищая элементы от перегрузок.
• Опора амортизатора – узел крепления амортизатора к кузову с резиновой прокладкой.

Принцип работы продольных реактивных тяг

Продольные реактивные тяги в задней подвеске Рено Логан (типа «балка») представляют собой металлические стержни, расположенные параллельно оси автомобиля. Их ключевая задача – передавать силы разгона и торможения с заднего моста на кузов, а также ограничивать продольное смещение балки при вертикальных ходах подвески.

Во время ускорения тяги воспринимают толкающее усилие от колес, предотвращая смещение заднего моста вперед. При торможении, наоборот, они удерживают балку от перемещения назад, сохраняя геометрию подвески. Одновременно тяги работают на растяжение и сжатие, компенсируя инерционные нагрузки без блокировки вертикального хода упругих элементов.

Особенности взаимодействия с элементами подвески

• Шарнирное крепление: Соединение с кузовом и балкой через резинометаллические втулки, гасящие вибрации и допускающие небольшой угол поворота при работе подвески.
• Синхронизация с амортизаторами: Совместно с амортизаторами тяги контролируют «клевки» кузова при торможении/разгоне, снижая раскачивание.
• Компенсация реактивного момента: При проезде неровностей тяги поглощают продольные колебания балки, уменьшая передачу ударов на кузов.

Режим работы	Нагрузка на тяги	Влияние на управляемость
Разгон	Сжатие	Снижение приседания задней части
Торможение	Растяжение	Минимизация «клевка» носом
Проезд препятствий	Попеременное сжатие/растяжение	Стабилизация траектории движения

Ключевое преимущество конструкции – простота и надежность при сохранении четкой кинематики подвески. Однако жесткое соединение с балкой может передавать на кузов вибрации от дорожных стыков, особенно при износе втулок. Ресурс тяг напрямую зависит от состояния резиновых элементов: трещины или разрывы втулок приводят к стукам, ухудшению курсовой устойчивости и ускоренному износу шин.

Пружины и амортизаторы задней оси

Задняя подвеска Рено Логан полузависимая, с торсионной балкой, где пружины и амортизаторы работают раздельно. Пружины воспринимают статическую нагрузку кузова и обеспечивают плавность хода, а амортизаторы гасят колебания, сохраняя контакт колес с дорогой. Оба элемента крепятся к балке и кузову независимо друг от друга.

Пружины задней оси – цилиндрические, с постоянным шагом витков, изготовлены из высокопрочной стали. Устанавливаются в специальные чашки на торсионной балке и кузове без дополнительных прокладок. Их жесткость рассчитана на эксплуатацию с полной загрузкой автомобиля, что минимизирует риск проседания даже при перевозке тяжелых грузов.

Конструктивные особенности и взаимодействие

Амортизаторы – гидравлические двухтрубные, с нижним креплением к торсионной балке и верхним – к кузову через резиновые втулки. Отличаются увеличенным ходом штока для эффективной работы на неровных дорогах. Ключевая особенность – вертикальное расположение, что упрощает конструкцию и снижает неподрессоренные массы.

Принцип работы:

• Пружина сжимается при наезде на препятствие, аккумулируя энергию
• Амортизатор преобразует энергию колебаний в тепловую
• Резиновые буферы сжатия ограничивают ход подвески

Отзывы владельцев

Сильная сторона	Типичные замечания
Высокая грузоподъемность	Жесткость на мелких неровностях
Долговечность пружин (150+ тыс. км)	Стуки амортизаторов после 60 тыс. км
Устойчивость в поворотах	Проседание при износе втулок

Замена рекомендуется парная даже при выходе из строя одного элемента. Использование неоригинальных комплектующих (особенно амортизаторов) часто приводит к снижению комфорта и ускоренному износу сопряженных деталей подвески.

Стабилизатор поперечной устойчивости сзади (при наличии)

Задний стабилизатор поперечной устойчивости присутствует не во всех комплектациях Рено Логан. Он устанавливается преимущественно на версиях с усиленной подвеской, спортивными настройками или для рынков с плохим качеством дорог. Его отсутствие в базовых модификациях обусловлено упрощением конструкции и снижением себестоимости.

Конструктивно элемент представляет собой U-образную стальную штангу, закреплённую через резиновые втулки на кузове. Концы стабилизатора соединяются с рычагами задней подвески посредством коротких стоек (линков) с шаровыми шарнирами или сайлент-блоками. Диаметр штанги обычно меньше, чем у переднего стабилизатора.

Особенности и функции

• Уменьшение кренов: Снижает раскачку кузова в поворотах, улучшая курсовую устойчивость
• Повышение жёсткости: Компенсирует мягкость задней полузависимой балки (рычаги + поперечина)
• Типичные неисправности:
  • Износ втулок (проявляется стуком на неровностях)
  • Люфт шаровых шарниров стоек стабилизатора
  • Деформация штанги после ударов

Параметр	Характеристика
Диаметр штанги	14-16 мм (зависит от года выпуска и модификации)
Ресурс втулок	60-80 тыс. км
Ресурс стоек (линков)	40-60 тыс. км

Владельцы отмечают заметное улучшение управляемости при наличии заднего стабилизатора, особенно на трассе. Критикуется преимущественно низкий ресурс стоек и втулок, требующих регулярной замены. При установке элемента на базовые версии (где он не предусмотрен) возникает необходимость в доработке креплений кузова.

Установка подрамника в переднем модуле

Подрамник в переднем модуле Рено Логан выполняет функцию силовой платформы, объединяющей элементы подвески, рулевой механизм и силовой агрегат. Его корректная установка критически важна для сохранения геометрии подвески и обеспечения правильной работы всех сопряженных узлов. Монтаж требует строгого соблюдения последовательности операций и контроля моментов затяжки крепежа.

Процедура начинается с фиксации двигателя на подъемнике, после чего демонтируются мешающие компоненты: стабилизатор поперечной устойчивости, рулевые тяги, элементы защиты. Особое внимание уделяется сохранности тормозных трубок и датчиков АБС при вывешивании подрамника. Новый узел устанавливается на штатные посадочные места кузова с обязательной проверкой совпадения технологических отверстий.

Ключевые особенности монтажа

1. Этапы затяжки болтов:
   • Предварительная затяжка на 50% от номинального момента
   • Окончательная затяжка в диагональной последовательности
   • Контрольный замер момента после пробега 200-300 км
2. Обязательные регулировки:
   • Схождение колес (допуск ±1 мм)
   • Положение рулевой рейки относительно вала
   • Зазоры в сайлент-блоках рычагов

Крепежный узел	Момент затяжки (Н·м)	Особенности
Основные болты к кузову	70 ±5	Обязательна замена деформированных болтов
Кронштейны стабилизатора	55 ±3	Требует применения контрактных шайб
Опоры двигателя	85 ±7	Затяжка только при опущенном авто

Пирамидальные центрирующие шайбы стоек

Пирамидальные центрирующие шайбы – ключевые компоненты передней подвески Рено Логан, устанавливаемые между опорным подшипником и кузовом. Их коническая форма обеспечивает точную фиксацию амортизационной стойки относительно стакана кузова. Основная задача – гашение вибраций и предотвращение смещения пружины при повороте руля, что напрямую влияет на управляемость и снижение шумов.

Изготавливаются из прочной резины или полиуретана для баланса упругости и износостойкости. Конструктивно объединяют две функции: центрирующую (за счёт пирамидального профиля) и демпфирующую. При замене стоек или пружин шайбы требуют обязательной диагностики, так как их деформация или разрушение приводят к дисбалансу подвески.

Типичные проблемы и отзывы владельцев

• Преждевременный износ: Резиновые версии (оригинал 8200813233) часто трескаются через 30–50 тыс. км, особенно в условиях перепадов температур и плохих дорог. Полиуретановые аналоги служат дольше, но могут вызывать повышенную вибрацию.
• Стук в подвеске: Разрушение шайбы проявляется характерным стуком при проезде неровностей или поворотах. Владельцы отмечают, что симптом часто путают с неисправностью опорного подшипника.
• Смещение пружины: При полном разрушении шайбы пружина смещается, царапая стакан кузова. В отзывах подчёркивают важность срочной замены при первых признаках дефекта.

Крепления кузова: точки монтажа подвески

Конструкция Renault Logan предусматривает жесткую интеграцию элементов подвески с несущим кузовом через систему специальных крепежных узлов. Эти точки воспринимают динамические нагрузки и обеспечивают точную геометрию ходовой части.

Основные зоны крепления сосредоточены в передней части (лонжероны, брызговики) и задних усилителях кузова. Каждая точка спроектирована под конкретный тип нагружения с учетом вибрационных и ударных воздействий.

Ключевые узлы крепления

Передняя подвеска:

• Верхние опоры амортизаторов: 3 болта на брызговике моторного отсека
• Передний подрамник: 4 точки крепления к лонжеронам (2 передних, 2 задних)
• Рычаги подвески: через сайлентблоки к подрамнику
• Стабилизатор поперечной устойчивости: кронштейны на лонжеронах

Задняя подвеска:

• Верхние крепления амортизаторов: арки над колесными нишами
• Торсионная балка: 4 сайлентблока (2 продольных, 2 поперечных)
• Реактивные тяги: кронштейны на днище кузова

Элемент	Точки крепления	Тип соединения
Стойка амортизатора (перед)	Брызговик + поворотный кулак	Болтовое + опорный подшипник
Балка (зад)	Поперечины кузова	Резинометаллические шарниры
Стабилизатор	Лонжероны + стойки	Резиновые втулки

Особенность: передний подрамник выполняет роль силового каркаса, объединяя точки крепления рычагов, рулевого механизма и стабилизатора. Задние кронштейны усилены противокоррозионными накладками.

Отличия подвески 1-го и 2-го поколений Logan

Основное различие между поколениями заключается в конструкции передней подвески. Первое поколение (2004-2014) использовало независимую подвеску типа МакФерсон с треугольными нижними рычагами и отдельной балкой стабилизатора, крепящейся к подрамнику. Второе поколение (с 2014 года) перешло на псевдо-МакФерсон: нижний рычаг стал L-образным, а стабилизатор напрямую соединяется со стойкой через тягу, что упростило компоновку и снизило массу.

Задняя подвеска обоих поколений – полузависимая балка с продольными рычагами, но во втором поколении изменились характеристики упругих элементов. Рессоры стали короче и жестче, а амортизаторы получили изменённый демпфирующий профиль для улучшения реакции на неровности. Также переработаны сайлент-блоки рычагов с усиленным резинометаллическим шарниром для повышения ресурса.

Ключевые изменения

• Передние амортизаторы: У Gen2 увеличен ход штока и усиленный корпус
• Рулевые тяги: В Gen1 – разборные, в Gen2 – неразборные с изменённым углом наклона
• Подрамник: У Gen2 добавлены дополнительные рёбра жёсткости
• Шарниры стоек: Gen2 получил усиленные подшипники верхних опор

Компонент	1-е поколение	2-е поколение
Нижний рычаг передней подвески	Треугольный стальной	L-образный штампованный
Крепление стабилизатора	Через стойки к подрамнику	Прямое к амортизационной стойке
Ресурс подвески	80-100 тыс. км	120-150 тыс. км

В отзывах владельцы отмечают у Gen2 более точную реакцию на руль и снижение кренов в поворотах, но критикуют жёсткость на мелких неровностях. Для Gen1 характерны частые замены втулок стабилизатора и шаровых опор, тогда как у Gen2 основной проблемой становятся стуки опорных подшипников после 60 тыс. км.

Сравнение версий для российских и европейских рынков

Конструктивно подвески Renault Logan для российского и европейского рынков базируются на одной и той же схеме McPherson спереди и полузависимой балке сзади. Однако ключевое различие заключается в адаптации российской версии под специфические условия эксплуатации – прежде всего, качество дорожного покрытия.

Основные отличия сосредоточены в компонентах передней подвески и дорожном просвете. Российские модели получили ряд усиленных элементов и больший клиренс для повышения проходимости и долговечности в условиях неровных дорог.

Ключевые отличия в компонентах и характеристиках

Основные различия между подвесками можно свести к следующим пунктам:

• Дорожный просвет (клиренс): Российские версии изначально имеют увеличенный клиренс (около 155-175 мм в зависимости от поколения и двигателя) по сравнению с европейскими (обычно 135-145 мм). Достигается это за счет:
• Более высоких пружин.
• Удлиненных амортизаторов.
• Иногда – проставок или измененной геометрии точек крепления.
• Защита: На российских Логанах практически всегда штатно устанавливается металлическая защита картера двигателя, что редкость для базовых европейских комплектаций.
• Амортизаторы: Часто используются амортизаторы с усиленными штоками и сальниками, рассчитанные на большие ходы подвески и ударные нагрузки от попадания в ямы.
• Пружины: Применяются пружины с увеличенной толщиной прутка (например, 12.5 мм против 11 мм у некоторых европейских аналогов) и, как правило, с большим количеством витков или измененной геометрией для обеспечения нужного клиренса и ресурса.
• Стабилизатор поперечной устойчивости: На некоторых поколениях и комплектациях для России мог использоваться стабилизатор меньшего диаметра (например, 20 мм против 22 мм в Европе). Это делалось для того, чтобы при большем ходе подвески стабилизатор не становился "костылем", ограничивающим ход, и не ломался от перегрузок. Однако это не было абсолютным правилом для всех лет выпуска.
• Рычаги и сайлент-блоки: Хотя базовый дизайн рычагов одинаков, сайлент-блоки (резинометаллические шарниры) в рычагах российских машин часто имеют более жесткую резиновую вставку или немного измененную геометрию для лучшего восприятия ударных нагрузок и увеличения ресурса.

Эти отличия хорошо отражаются в отзывах владельцев:

Критерий	Отзывы (Российский рынок)	Отзывы (Европейский рынок)
Проходимость / Клиренс	Часто отмечается как достаточный для плохих дорог, "прощает" многие ямы и неровности.	Иногда жалуются на недостаточный клиренс при выезде на грунт или при загрузке.
Комфорт	Многие отмечают приемлемую плавность хода, особенно на неровностях, благодаря большему ходу подвески. Жестче на мелкой ряби.	Чаще хвалят за более "собранное" и точное поведение на хорошем асфальте, но критикуют за излишнюю жесткость и стук на разбитых участках.
Ресурс подвески	Считается достаточно выносливой при своевременном обслуживании. Основные "болячки" – сайлент-блоки передних рычагов, стойки стабилизатора, шаровые опоры (хотя их ресурс все равно ограничен). Защита картера спасает двигатель.	Ресурс основных элементов (рычаги, амортизаторы) может быть ниже при регулярной езде по плохим дорогам из-за меньшего запаса прочности и хода. Защита картера – часто опция.
Управляемость	Достаточно предсказуемая, но с большими кренами в поворотах из-за высокого клиренса и иногда менее жесткого стабилизатора.	Отмечают более четкую управляемость, меньшие крены, лучшую курсовую устойчивость на трассе.

Таким образом, подвеска российского Logan – это специально адаптированная версия, основной задачей которой является обеспечение приемлемой проходимости, сохранности элементов днища и максимально возможного ресурса в условиях низкого качества дорожного покрытия, пусть и в ущерб некоторой остроте управляемости на хорошем асфальте по сравнению с европейской спецификацией.

Особенности подвески в комплектации Stepway

Подвеска Stepway существенно отличается от базовых версий Logan за счет кроссового позиционирования модели. Основное конструктивное изменение – увеличенный дорожный просвет на 20 мм (до 195 мм) благодаря применению специальных высоких пружин и удлиненных амортизаторов. Это обеспечивает лучшую геометрическую проходимость на разбитых дорогах и легком бездорожье.

Дополнительную жесткость конструкции придают усиленные стабилизаторы поперечной устойчивости и модифицированные опорные чашки пружин. Резинометаллические шарниры рычагов и сайлентблоки здесь имеют повышенную износостойкость, что важно при регулярной езде по неровным покрытиям. При сохранении схемы McPherson спереди и полузависимой балки сзади, настройки демпфирования пересмотрены в сторону большей энергоемкости.

Ключевые отличия от стандартной подвески

• Увеличенный клиренс – 195 мм против 175 мм у седана
• Усиленные пружины с переменным шагом навивки
• Амортизаторы с увеличенным ходом и адаптированными характеристиками
• Защита картера двигателя в базовой комплектации
• Шины большего диаметра – R16 вместо R15 (на части комплектаций)

Параметр	Stepway	Базовая версия
Дорожный просвет	195 мм	175 мм
Диски/шины	R15/R16	R14/R15
Ход амортизатора	+15%	Стандарт

Владельцы в отзывах особенно отмечают повышенную плавность хода на грунтовках и "гребенке", хотя на асфальте появляется умеренная раскачка. Зимняя эксплуатация выигрывает за счет меньшего скопления снега в арках. К распространенным претензиям относят более ранний износ проставок пружин и необходимость контроля состояния защитных чехлов ШРУСов после глубоких луж.

Влияние клиренса на геометрию подвески

Клиренс Рено Логан напрямую определяет рабочие углы элементов подвески и положение рычагов относительно кузова. Увеличение дорожного просвета (например, установкой проставок или удлинённых пружин) смещает точки крепления амортизаторов и стабилизаторов, изменяя вектор приложения сил. Это приводит к отклонению углов развала/схождения колёс от заводских значений, поскольку шарниры и сайлент-блоки получают неестественную нагрузку.

Снижение клиренса (просадка пружин, укороченные стойки) сокращает ход подвески и ограничивает свободу перемещения рычагов. Верхние шаровые опоры и сайлент-блоки нижних рычагов работают в крайних положениях, ускоряя износ. Геометрия подвески деформируется: при минимальном просвете тяги стабилизатора и рулевые наконечники испытывают перегруз, а углы кастора и поперечного наклона оси поворота колеса (ПНА) смещаются, влияя на устойчивость авто.

Ключевые последствия изменения клиренса

• Развал-схождение: Клиренс вне допуска 165±10 мм (для 1 поколения) вызывает критичное отклонение углов. Повышенный просвет – отрицательный развал, пониженный – положительный.
• Ресурс шарниров: Сайлент-блоки нижних рычагов и шаровые опоры приподнятой/опущенной подвески разрушаются на 30-50% быстрее из-за перекоса.
• Стабилизация крена: При увеличенном клиренсе стабилизатор поперечной устойчивости теряет эффективность, провоцируя раскачку кузова в поворотах.

Тип изменения клиренса	Влияние на рулевое управление	Риск для подвески
Повышение > 180 мм	Увеличение люфта руля, снижение обратной связи	Деформация тяг стабилизатора, растяжение ШРУС
Снижение < 140 мм	Повышенная вибрация на руле, «жёсткие» удары	Разрушение опор амортизаторов, пробой пружин

Эксплуатация с нештатным клиренсом требует обязательной коррекции развала-схождения после любых манипуляций с подвеской. Игнорирование этой процедуры ведёт к ускоренному износу покрышек (пилообразный износ протектора) и потере курсовой устойчивости. Для сохранения геометрии рекомендуется поддерживать заводской дорожный просвет или применять только сертифицированные комплекты для лифта/опускания с пересчётом углов установки колёс.

Адаптация к плохим дорогам: защита двигателя

Основной угрозой для двигателя при эксплуатации по разбитым дорогам является риск механических повреждений снизу от ударов о выступающие препятствия (камни, неровности). Конструкция Рено Логан предусматривает несколько ключевых элементов, минимизирующих этот риск и защищающих критически важные агрегаты силового агрегата и трансмиссии.

Главную роль играет стальной защитный картер двигателя, устанавливаемый под моторным отсеком. Этот щит из толстого металла принимает на себя основную ударную нагрузку при контакте с дорожными препятствиями, предохраняя алюминиевый поддон картера двигателя от пробоя и утечки масла. Дополнительно он частично закрывает элементы выпускной системы и коробки передач.

Особенности защиты и отзывы

Штатная защита двигателя на Рено Логан обладает следующими характеристиками:

• Материал: Сталь толщиной 1.5-2 мм (варьируется в зависимости от года выпуска и комплектации).
• Конструкция: Формованная панель с технологическими отверстиями для доступа к сливным пробкам и вентиляции.
• Крепление: На болтах к лонжеронам кузова, что обеспечивает надежную фиксацию и возможность демонтажа для обслуживания.
• Покрытие: Грунтовка и антикоррозионное покрытие, но владельцы часто отмечают необходимость дополнительной обработки в условиях российской зимы.

Владельцы в отзывах выделяют ключевые моменты:

Плюсы	Минусы
Эффективно спасает поддон двигателя от пробоя на кочках и грунтовках.	Тонкий металл базовой защиты может деформироваться при сильных ударах.
Сравнительно невысокая стоимость оригинальной детали.	Крепежные болты подвержены коррозии и могут прикипать.
Простота установки и снятия (при незакисших болтах).	Некоторые отмечают повышенную шумность (гул) на высоких скоростях.

Многие автовладельцы, часто эксплуатирующие машину в тяжелых дорожных условиях, рекомендуют усиление защиты:

1. Установка дополнительного усиленного щита из более толстой стали (3-4 мм) или композитных материалов.
2. Регулярная проверка состояния штатной защиты: целостность, отсутствие трещин, степень коррозии, надежность креплений.
3. Обработка крепежных болтов графитовой смазкой для предотвращения прикипания.
4. Контроль зазора между защитой и элементами двигателя/выхлопной системы после серьезных ударов.

Итог: Штатная защита двигателя Рено Логан – необходимый минимум для плохих дорог. Она выполняет свою основную функцию, но для экстремальных условий или долгосрочной сохранности агрегатов часто рассматривается вариант ее замены на более прочный аналог.

Частая замена шаровых опор: причины

На Рено Логан владельцы часто сталкиваются с преждевременным выходом из строя шаровых опор, особенно на передней подвеске. Эта проблема проявляется стуками при движении по неровностям, ухудшением управляемости и неравномерным износом шин. Регулярная диагностика и замена становятся неотъемлемой частью обслуживания для многих автомобилей этой модели.

Основные причины ускоренного износа связаны с конструктивными особенностями, качеством деталей и условиями эксплуатации. Понимание этих факторов помогает продлить ресурс узла и снизить затраты на ремонт. Ниже рассмотрены ключевые аспекты, влияющие на частоту замены.

Факторы, сокращающие ресурс шаровых опор

• Особенности конструкции: Шаровая опора на Логане интегрирована в рычаг подвески (часто неразборный). Износ посадочного гнезда или пальца требует замены всего рычага в сборе, что увеличивает стоимость обслуживания.
• Качество оригинальных и неоригинальных запчастей: Ресурс дешёвых аналогов (особенно пыльников) может быть крайне низким. Даже некоторые оригинальные детали (артикулы типа 5000 074 070) не всегда отличаются долговечностью.
• Агрессивная среда:
  • Повреждённые или негерметичные пыльники пропускают грязь и влагу, вызывая коррозию и абразивный износ шарнира.
  • Постоянное воздействие реагентов, грязи и воды на российских дорогах ускоряет разрушение смазки и рабочих поверхностей.
• Механические перегрузки:
  • Частая езда по разбитым дорогам, удары о выбоины или бордюры создают ударные нагрузки, деформирующие детали.
  • Повышенный износ при установке колёс большего диаметра или чрезмерно жёстких амортизаторов.
• Неправильная установка:
  • Перетяжка или недотяжка гайки шарового пальца нарушает тепловой зазор и рабочий ход шарнира.
  • Повреждение пыльника при монтаже.
  • Отсутствие смазки (если конструкция предусматривает пресс-маслёнку).

Износ сайлентблоков рычагов: симптомы

Сайлентблоки обеспечивают подвижное соединение рычагов подвески с кузовом или подрамником, гася вибрации и поглощая удары. Резиновая часть этих элементов со временем теряет эластичность, трескается или разрушается, что приводит к появлению люфтов и нарушению геометрии подвески.

Эксплуатация автомобиля с изношенными сайлентблоками ускоряет выход из строя смежных деталей (амортизаторов, шин, других рычагов), ухудшает управляемость и повышает риск аварийных ситуаций. Своевременное выявление неисправности критически важно для безопасности.

Характерные признаки износа

• Стуки и скрипы в передней/задней подвеске при проезде неровностей, лежачих полицейских или рельсов, особенно на малой скорости.
• Увод автомобиля в сторону при движении по прямой без воздействия на руль, необходимость постоянно подруливать для сохранения траектории.
• Повышенная вибрация на руле или кузове при движении по мелким неровностям, ощущение "дробления" ударов.
• Неустойчивость на трассе: авто "рыскает" по полосе, требует частых корректировок рулем, особенно заметно на высокой скорости или при боковом ветре.
• Усиленный крен кузова в поворотах и замедленное возвращение в исходное положение после маневров.
• Неравномерный износ шин (часто "елочкой" или пятнами) из-за нарушения развала-схождения колес.
• Скрип при повороте руля на месте или на низкой скорости (характерно для передних рычагов).

Проблемы с опорными подшипниками стоек

Опорный подшипник стойки (ОП) – критически важный элемент передней подвески Рено Логан, обеспечивающий подвижное соединение амортизационной стойки с кузовом и позволяющий поворачивать колеса при работающих амортизаторах. Его неисправность напрямую влияет на управляемость, безопасность и комфорт вождения. Основная задача ОП – воспринимать осевые и радиальные нагрузки при повороте руля, сохраняя плавность хода.

Наиболее частые признаки выхода из строя опорного подшипника – появление характерного стука или хруста в области верхних чашек стоек при повороте руля на месте или на малой скорости, особенно при движении по неровностям. По мере износа стук может усиливаться и становиться постоянным. Водители также отмечают ухудшение точности рулевого управления, возникновение вибраций на руле и ощутимый дискомфорт при езде по разбитым дорогам.

Основные причины износа и типичные проблемы

Главными врагами опорных подшипников на Логане являются:

• Пыль и грязь: Разрушение пыльника приводит к попаданию абразивных частиц внутрь подшипника, ускоренному износу дорожек качения и тел качения.
• Влага и коррозия: Проникновение воды (особенно с реагентами) вызывает ржавление сепаратора, шариков/роликов и обойм, заклинивание.
• Потеря смазки: Высыхание или вымывание заводской смазки увеличивает трение, нагрев и износ.
• Ударные нагрузки: Постоянная езда по ямам и кочкам создает пиковые нагрузки, разрушающие элементы подшипника.
• Низкое качество запчастей: Установка дешевых неоригинальных ОП часто приводит к их преждевременному выходу из строя.

Симптом	Последствия игнорирования
Стук/хруст при повороте руля	Усиление разрушения подшипника, повреждение опорного стакана кузова
Тугое вращение руля, заедание	Ухудшение управляемости, повышенная нагрузка на рулевую рейку
Вибрации на руле и кузове	Ускоренный износ других элементов подвески (шаровые, рулевые наконечники), дискомфорт
Неравномерный износ покрышек	Дополнительные финансовые затраты на преждевременную замену резины

Замена опорного подшипника на Рено Логан требует демонтажа стойки (амортизатора в сборе с пружиной) и использования специального инструмента для сжатия пружин. Крайне не рекомендуется выполнять эту работу без опыта и необходимого оборудования из соображений безопасности. При замене ОП обязательно устанавливается новый защитный колпачок (пыльник) и проверяется состояние опорной чашки (резиновой подушки) – ее часто меняют в комплекте с подшипником.

Отзывы владельцев Логанов сходятся в одном: регулярная диагностика состояния опорных подшипников (особенно перед зимним сезоном) и их своевременная замена на качественные запчасти (оригинал или проверенные бренды типа SNR, SKF, Lemforder) – залог сохранения управляемости и избежания более дорогостоящего ремонта в будущем. Многие отмечают, что ресурс ОП сильно зависит от условий эксплуатации: на плохих дорогах он может не превышать 30-50 тыс. км, тогда как при аккуратной езде по асфальту способен достигать 100 тыс. км и более.

Стук амортизаторов: диагностика неисправности

Стук в подвеске Renault Logan при проезде неровностей – частая проблема, требующая оперативной диагностики. Амортизаторы играют ключевую роль в гашении колебаний, и их неисправность не только ухудшает комфорт, но и снижает безопасность, влияя на устойчивость и торможение. Игнорирование симптомов может привести к ускоренному износу других компонентов подвески.

Основные причины стука связаны с потерей герметичности штока, износом сальников, разрушением поршневого узла или механическими повреждения корпуса. Также проблема может возникать из-за ослабления креплений или деформации опорных подшипников. Важно исключить схожие по симптомам неисправности сайлентблоков, шаровых опор или стабилизаторов поперечной устойчивости.

Методы диагностики

1. Визуальный осмотр: Проверьте наличие подтёков масла на корпусе амортизатора – это явный признак разгерметизации.
2. Раскачка кузова: Резко нажмите на каждый угол авто и отпустите. Исправный амортизатор гасит колебания за 1-2 такта. Продолжительная "раскачка" указывает на износ.
3. Проверка креплений: Убедитесь в затяжке гаек верхних опор (под капотом) и нижнего крепления к поворотному кулаку. Ослабление резьбы вызывает характерный металлический лязг.
4. Контроль опорного подшипника: Попросите помощника повращать руль при открытом капоте. Хруст или стук сверху указывает на неисправность подшипника или разрушение опоры.

Симптом	Вероятная причина
Стук спереди на мелких кочках	Износ штока/направляющей амортизатора
Глухой удар при въезде на бордюр	Разрушение буфера отбоя или опорного подшипника
Локальный стук при повороте руля	Деформация опоры амортизатора

Важно: Диагностику проводят на обоих амортизаторах оси одновременно – замена только одного нарушает баланс подвески. При выявлении дефектов рекомендуется устанавливать оригинальные запчасти или аналоги от проверенных производителей (SACHS, KYB, Monroe), так как ресурс дешёвых аналогов редко превышает 10-15 тыс. км.

Коррозия задней балки: уязвимые места

Основной очаг коррозии на задней балке Рено Логан сосредоточен в местах крепления кронштейнов амортизаторов и продольных рычагов. Сварные швы и технологические отверстия служат концентраторами влаги и грязи, ускоряя процесс ржавления. Особенно страдают внутренние полости балки, где скапливается конденсат и дорожные реагенты без возможности естественного высыхания.

Толщина металла в зонах крепления элементов подвески недостаточна для длительного противодействия агрессивной среде. Электрохимическая коррозия усиливается при повреждении заводского лакокрасочного покрытия камнями или механическим воздействием. Наиболее критичны нижние поверхности кронштейнов и приварные усилители – здесь ржавчина развивается скрытно, приводя к сквозным повреждениям.

Ключевые зоны риска

• Кронштейны амортизаторов: нижние крепежные площадки и места сварки к балке
• Полости рычагов: внутренние поверхности продольных тяг, особенно возле штамповочных швов
• Технологические отверстия: дренажные каналы и точки крепления тормозных трубок
• Сварные соединения: периметр крепления кронштейнов рычагов к балке

Стадия повреждения	Внешние признаки	Рекомендуемые действия
Начальная	Локальные вздутия ЛКП, рыжие подтеки	Механическая зачистка, обработка преобразователем, антикор
Средняя	Сквозные точки коррозии, отслоение металла	Вырезка поврежденных участков, усиление накладками
Критическая	Деформация кронштейнов, трещины	Полная замена балки в сборе

Профилактика требует регулярной мойки скрытых полостей зимой и нанесения защитных составов (типа ML-1 или Tectyl) на внутренние поверхности через технологические отверстия. При появлении рыжих пятен в местах сварки необходима немедленная зачистка до металла с последующей обработкой цинкосодержащими грунтами.

Исследование люфтов в рулевом механизме

Люфт в рулевом управлении Рено Логан – критически важный параметр безопасности, напрямую влияющий на управляемость и предсказуемость поведения автомобиля. Появление или увеличение свободного хода рулевого колеса перед началом поворота колес требует немедленной диагностики для выявления и устранения источника проблемы.

Основные узлы, подлежащие обязательной проверке на люфт и износ: рулевые наконечники и тяги, шаровые опоры (в передней подвеске МакФерсон они интегрированы в конструкцию нижнего рычага), опорные подшипники стоек, крепление рулевой рейки к кузову, а также сама рулевая рейка (ее зубчатая пара и втулки).

Методы выявления и локализации люфтов

Диагностика проводится комплексно:

1. Визуальный осмотр: Поиск видимых повреждений пыльников наконечников и рейки, следов утечки гидравлической жидкости (если установлен ГУР) или смазки (ЭУР), явной коррозии или деформации тяг.
2. Проверка "на покачивание":
   • Автомобиль на ровной площадке, колеса в положении "прямо".
   • Помощник вращает руль в пределах небольшого свободного хода (люфта).
   • Диагност в это время руками последовательно ощупывает все соединения рулевого привода (тяги, наконечники, места крепления рейки) и элементы подвески (шаровые опоры, стойки), фиксируя место, где ощущается четкий стук или перемещение деталей относительно друг друга.
3. Проверка осевого люфта вала рулевой рейки: Попытка подвигать вал рейки вдоль его оси (обычно в месте выхода из картера рейки). Допустимый осевой люфт минимален (доли миллиметра), ощутимый ход – признак износа втулок или подшипников вала рейки.
4. Контроль усилия на руле: Резкое увеличение или "закусывание" усилия при вращении руля на месте или на малой скорости может косвенно указывать на проблемы с рейкой или приводом.

Типичное место люфта	Характерный признак	Последствия игнорирования
Рулевые наконечники	Стук при проезде мелких неровностей, "ватность" на прямой, неравномерный износ шин.	Разрыв шарового пальца, потеря управления.
Шаровая опора	Стук/скрежет при повороте руля на месте или на малой скорости, особенно при одновременном движении по неровностям.	Разрыв опоры, колесо складывается внутрь.
Опорный подшипник стойки	Стук над колесом при повороте руля на месте, часто на неровной поверхности.	Разрушение подшипника, заклинивание руля, ускоренный износ стойки.
Крепление рулевой рейки	Стук/скрежет в районе педального узла, особенно при резком старте/торможении или проезде неровностей.	Разрушение креплений, повреждение рейки, потеря управления.
Внутренний износ рулевой рейки (шестерня-рейка, втулки)	Люфт руля по центру (при движении прямо), стук/скрежет в рейке при вращении руля, возможные утечки (ГУР).	Резкое ухудшение управляемости, заклинивание руля, необходимость замены рейки.

Обнаружение любого люфта в перечисленных узлах требует незамедлительного ремонта. Особенно опасны люфты в шаровых опорах и внутренние износы рейки, так как их дальнейшая эксплуатация может привести к полному выходу узла из строя и потере контроля над автомобилем. Регулярная проверка состояния рулевого управления – залог безопасности на дороге.

Анализ скрипов при проезде неровностей

Скрипы в подвеске Рено Логан при преодолении неровностей – распространённая проблема, сигнализирующая об износе или неисправности компонентов. Характер звука варьируется от металлического скрежета до резинового писка, что помогает локализовать источник. Наиболее уязвимы элементы, испытывающие динамические нагрузки: сайлентблоки, шаровые опоры, стабилизатор и амортизаторы.

Диагностика требует последовательной проверки узлов на предмет люфтов, повреждений резиновых элементов и отсутствия смазки. Важно учитывать пробег автомобиля: после 60-80 тыс. км износ деталей подвески становится типичным явлением. Игнорирование скрипов ускоряет разрушение сопряженных компонентов.

Распространенные источники шумов и их идентификация

• Сайлентблоки рычагов: Сухой треск или скрип при раскачивании авто вбок. Резина теряет эластичность, металлические втулки трутся о рычаг.
• Втулки стабилизатора: Глухие стуки и скрежет на мелких кочках. Изношенная резина не гасит колебания, металлический кронштейн контактирует с тягой.
• Шаровые опоры: Резкий скрип при повороте руля на малой скорости или въезде на бордюр. Свидетельствует о выработке пластиковой втулки внутри шарнира.
• Опорные подшипники стоек: Хруст при поворотах руля на месте или на неровностях. Возникает из-за разрушения сепаратора или отсутствия смазки.
• Отбойники амортизаторов: Приглушенный писк при проезде глубоких ям. Пересохшая резина трется о шток стойки.

Для точной диагностики рекомендуется проверять подвеску на подъемнике, используя монтировку для выявления люфтов. Особое внимание уделяют состоянию пыльников: их повреждение приводит к вымыванию смазки и попаданию абразива. Сезонные скрипы (зимой) часто вызваны дублением резины и временно устраняются силиконовой смазкой.

Замена стоек целиком или ремкомплектами

При износе передних амортизационных стоек Рено Логан владельцы сталкиваются с выбором: приобрести готовый узел в сборе (часто с пружиной и опорным подшипником) или ограничиться заменой ремкомплекта. Полная замена стойки проще технически – не требует разборки узла и специального инструмента для сжатия пружин, что сокращает время работ в сервисе.

Ремкомплекты стоек (включают отбойник, пыльник, буфер сжатия, опорную чашку и втулки) существенно дешевле новых оригинальных стоек. Однако их установка оправдана только при исправном основном элементе – амортизаторе. Если шток имеет повреждения, корпус течет или демпфирующие свойства потеряны – ремонт неэффективен.

Ключевые аспекты выбора:

• Стоимость: Ремкомплект в 3-5 раз дешевле стойки в сборе.
• Трудоемкость: Замена ремкомплекта требует разборки стойки прессом, что повышает риск ошибок при самостоятельном ремонте.
• Надежность: Новый узел гарантирует отсутствие скрытых дефектов изношенного амортизатора.

Критерий	Ремкомплект	Стойка в сборе
Цена	Низкая	Высокая
Срок службы после замены	Зависит от состояния амортизатора	Максимальный (как у нового узла)
Риск при установке	Высокий (работа с пружиной)	Низкий

Отзывы владельцев Логан подчеркивают: при пробеге свыше 100 000 км чаще выгоднее сразу менять стойку целиком, особенно если амортизатор отработал более 3-4 лет. Для недавних машин с исправным "железом" ремкомплект – экономичное решение.

Диагностика состояния рычагов и крепежа

Регулярный осмотр рычагов передней и задней подвески Рено Логан – ключевая процедура для предотвращения серьёзных поломок. Основное внимание уделяют визуальной оценке состояния резинометаллических шарниров (сайлент-блоков), шаровых опор и точек крепления рычагов к кузову или подрамнику. Обязательно проверяется целостность самих рычагов на предмет трещин, вмятин или следов коррозии, способных ослабить конструкцию.

Крепёжные элементы (болты, гайки, втулки) требуют контроля затяжки и проверки на отсутствие сдвигов, деформации или обрыва. Особенно критичны соединения поперечных рычагов, растяжек и стабилизатора поперечной устойчивости. Необходимо убедиться в отсутствии люфтов в местах фиксации, а также проверить защитные пыльники шаровых опор и наконечников на целостность, так как их повреждение ускоряет износ узлов.

Методы и признаки неисправностей

• Визуальный осмотр: Трещины, разрывы резины сайлент-блоков, подтёки смазки из-под пыльников шаровых опор, видимая деформация рычагов или кронштейнов.
• Проверка люфтов:
  • С помощью монтировки или монтажной лопатки аккуратно покачивают рычаги в местах соединений, отслеживая аномальные перемещения.
  • Шаровые опоры проверяют при вывешенном колесе (сняв нагрузку), пытаясь расшатать колесо в вертикальной плоскости руками или рычагом.
• Контроль затяжки крепежа: Диагностическим ключом с динамометром проверяют момент затяжки ответственных болтовых соединений согласно спецификации производителя.

Узел	Типичная неисправность	Внешний признак
Сайлент-блоки рычагов	Разрыв резины, отслоение от втулки	Стук на неровностях, неравномерный износ шин
Шаровая опора	Выработка, разрушение пыльника	Скрип/хруст при повороте руля, люфт колеса
Крепёжные болты/гайки	Ослабление затяжки, срез шпильки	Смещение элементов подвески, громкий металлический стук

Своевременное выявление изношенных сайлент-блоков, разбитых шаровых или ослабленного крепежа позволяет избежать ускоренного разрушения смежных деталей подвески, потери управляемости и дорогостоящего ремонта. Игнорирование симптомов (посторонние шумы, "увод" автомобиля, вибрация) приводит к критическому износу узлов и повышенной аварийной опасности.

Основные рекомендации по обслуживанию подвески

Регулярная диагностика – ключевое условие сохранения работоспособности подвески. Проводите комплексную проверку каждые 15 000 км или после экстремальных нагрузок (езда по бездорожью, удары о препятствия). Особое внимание уделяйте состоянию пыльников и резиновых втулок – их повреждение ускоряет износ деталей.

Контролируйте момент затяжки резьбовых соединений при любых работах с подвеской. Используйте только оригинальные или рекомендованные производителем аналоги запчастей – некачественные компоненты снижают ресурс всей системы. Следите за уровнем гидравлических жидкостей в стойках (при их наличии) и герметичностью узлов.

Практические меры по обслуживанию

• Амортизаторы/стойки: Тестируйте на утечки масла и реакцию на раскачивание кузова каждые 20 000 км. Заменяйте парами на одной оси
• Шаровые опоры и сайлентблоки: Проверяйте люфт монтировкой при ТО. При появлении стуков или трещин в резине – немедленная замена
• Пружины: Осматривайте на предмет коррозии и деформации. При просадке кузова более 3 см – замена комплекта

Компонент	Критерии износа	Средний ресурс
Опорные подшипники	Скрип при повороте руля, заедание	60 000 км
Рычаги подвески	Деформация, трещины сварных швов	100 000 км
Стабилизатор поперечной устойчивости	Люфт втулок, искривление	80 000 км

1. Мойте узлы подвески от реагентов и грязи зимой – коррозия главный враг
2. Избегайте перегрузов свыше норм в инструкции – это ускоряет поломки
3. После замены элементов выполняйте развал-схождение – обязательно!

Отзывы о ресурсе подвески в городских условиях

Владельцы Рено Логан отмечают неоднозначную долговечность подвески при эксплуатации в городе. Многие подчеркивают, что ходовая часть демонстрирует высокий запас прочности на ровном асфальте, но резко теряет ресурс при регулярной езде по разбитым дорогам, типичным для российских мегаполисов. Пробег до первых серьезных замен элементов варьируется от 30 000 до 100 000 км в зависимости от манеры вождения и состояния дорожного покрытия.

Критике чаще всего подвергаются задние амортизаторы и сайлентблоки передних рычагов – они выходят из строя первыми. При этом водители хвалят доступность запчастей и простоту ремонта, что частично компенсирует частые замены. Отдельно упоминается зависимость ресурса от модификации: версии с усиленными пружинами и стабилизаторами (например, пакет "Lada") показывают лучшую выносливость.

Типичные проблемы по отзывам

• Быстрый износ задних амортизаторов – стуки и "пробои" появляются уже через 2-3 года
• Деформация штампованных рычагов при попадании в глубокие ямы
• Потеря герметичности пыльников шаровых опор

Элемент	Средний ресурс в городе	Признаки износа
Сайлентблоки передних рычагов	40 000–60 000 км	Стук на мелких неровностях
Задние амортизаторы	50 000–70 000 км	Раскачка кузова, течь масла
Опорные подшипники стоек	60 000–80 000 км	Хруст при повороте руля

Среди положительных аспектов пользователи выделяют устойчивость к коррозии и сохранение геометрии подвески даже после ударов. Для продления срока службы рекомендуют: избегать перегрузов, устанавливать только оригинальные или проверенные аналоги (например, TRW, Sidem), а также обрабатывать резьбовые соединения медной смазкой при замене элементов.

Оценка поездок по бездорожью владельцами

Многие владельцы Рено Логан подчеркивают, что автомобиль изначально создан для асфальта. При выезде на серьезное бездорожье подвеска демонстрирует жесткую работу и ограниченную энергоемкость. Углы съезда и клиренс в 155 мм часто становятся критическими факторами на пересеченной местности.

Владельцы отмечают частые пробои подвески при наезде на глубокие ямы или кочки на высокой скорости. Запас хода амортизаторов быстро иссякает, что приводит к стукам в передней оси и отдаче в кузов. Резинометаллические шарниры (сайлент-блоки) также страдают от ударных нагрузок, сокращая свой ресурс.

Ключевые наблюдения владельцев

• Запас прочности: Балка задней подвески выдерживает умеренные нагрузки, но поперечины передних рычагов деформируются при ударах о камни или пни.
• Глубина препятствий: Максимально преодолеваемые ямы глубиной 10-15 см. При попытках форсировать более глубокие колеи днище цепляется за грунт.
• Поведение на грязи: Даже с новыми амортизаторами наблюдается "пробивание" стоек и раскачка кузова. Шины быстро теряют сцепление.

Тип покрытия	Оценка владельцев	Типичные проблемы
Грунтовка с ухабами	Удовлетворительно	Стуки в передних стаканах, вибрации руля
Полевые дороги после дождя	Неудовлетворительно	Пробуксовка, задевание защиты двигателя
Песчаные участки	Критично	Быстрое закапывание, перегрев сцепления

1. Рекомендации по эксплуатации: Избегать прыжков через препятствия, снижать скорость до 10-15 км/ч перед неровностями.
2. Модификации: Некоторые устанавливают проставки для увеличения клиренса на 3-4 см, но это усиливает крены в поворотах.
3. Итог: Логан воспринимается как "уверенный середняк для легкого гравия", но не внедорожник. Для регулярного бездорожья требуется замена автомобиля.

Анализ стоимости оригинальных запчастей

Оригинальные компоненты подвески Рено Логан характеризуются существенным разбросом цен, зависящим от сложности детали, материала изготовления и её расположения в конструкции. Наиболее доступными элементами традиционно остаются резинотехнические изделия: сайлентблоки передних рычагов, втулки стабилизатора и пыльники шаровых опор, чья стоимость редко превышает 500-1500 рублей за штуку. Средний ценовой сегмент формируют детали средней нагруженности: амортизационные стойки (от 2500 до 5000 руб./шт.), пружины (2000-4000 руб./шт.) и рычаги передней подвески (4000-7000 руб./шт.).

К верхней ценовой категории относятся сложные узлы и высоконагруженные элементы: поворотные кулаки (8000-12000 руб.), шаровые опоры (1500-3000 руб., но требуют замены в сборе с рычагом), а также ступичные подшипники (2500-5000 руб./шт.). Отдельного внимания заслуживает задняя балка – её полная замена обойдётся в 20000-35000 рублей, что экономически нецелесообразно для старых автомобилей и стимулирует владельцев рассматривать восстановительный ремонт или контрактные узлы.

Факторы, влияющие на стоимость ремонта

• Парность замены: Амортизаторы, пружины и ступичные подшипники требуют одновременной замены на одной оси, удваивая расходы.
• Сложность работ: Замена задних торсионов или втулок балки требует специнструмента и значительных трудозатрат.
• Сезонность: Цены на стойки и пружины могут повышаться весной/осенью из-за всплеска спроса.

Деталь	Диапазон цен (руб.)
Сайлентблок переднего рычага	300 – 800
Втулка стабилизатора	400 – 900
Передний амортизатор	2500 – 5000
Передняя пружина	2000 – 3800
Нижний рычаг передней подвески	4500 – 7000
Шаровая опора (оригинал в сборе с рычагом)	4000 – 7000
Ступичный подшипник	2500 – 5000
Поворотный кулак	8500 – 12500
Задняя балка (новая)	22000 – 35000

Важно: При использовании исключительно оригинальных запчастей комплексный ремонт передней подвесии (рычаги, стойки, стабилизатор) легко превысит 40 000 рублей, что сопоставимо со стоимостью поддержанного автомобиля ранних годов выпуска. Это заставляет многих владельцев взвешенно комбинировать OEM-детали с качественными аналогами от проверенных производителей (Sidem, Lemförder, TRW) для менее критичных узлов.

Характеристика шумоизоляции и комфорта езды

Шумоизоляция Рено Логан соответствует бюджетному сегменту, обеспечивая базовую защиту от внешних шумов. В салоне отчетливо слышны работа двигателя (особенно на высоких оборотах), дорожное покрытие и аэродинамические шумы на скоростях свыше 90 км/ч. В рестайлинговых версиях после 2015 года применены дополнительные шумопоглощающие материалы, что несколько улучшило акустический комфорт.

Комфорт езды во многом зависит от подвески: передняя McPherson и задняя полузависимая балка настроены на мягкое поглощение мелких неровностей. Однако крупные выбоины и стыки дорожного полотна отдаются ощутимыми ударами, а на поворотах возникают заметные крены. Ресурс пружин и амортизаторов составляет 60-80 тыс. км, после чего жесткость хода увеличивается.

Аспект	Характеристика
Шум двигателя	Слышен при разгоне, снижен в версиях с 16-клапанным мотором
Дорожный шум	Зависит от покрышек, хорошо передается через арки
Вибрации	Минимизированы на ровной дороге, проявляются на "гребенке"

Типовые отзывы владельцев:

• Положительные: "Мягкая подвеска отлично справляется с разбитыми дорогами города", "Для своей цены шумоизоляция приемлема"
• Критические: "На трассе шумно – устают уши", "После 70 тыс. км подвеска стала стучать на кочках", "Зимой усиливаются скрипы пластика"

Сводная оценка надежности от автомобилистов

Владельцы Рено Логан разных поколений единодушно отмечают высокую живучесть задней подвески. Полунезависимая балка с продольными рычагами демонстрирует ресурс 150-250 тыс. км даже на плохих дорогах, требуя лишь периодической замены амортизаторов и втулок стабилизатора. Ключевыми факторами называют простоту конструкции и доступность запчастей.

Передняя подвеска МакФерсон получает более сдержанные оценки. Хотя стойки и шаровые опоры служат в среднем 60-100 тыс. км, частые жалобы касаются преждевременного износа сайлент-блоков рычагов и стоек стабилизатора. На бездорожье или при перегрузе слабым местом называют опорные подшипники, склонные к стукам.

Типичные проблемы по отзывам

• Передние стойки – течь сальников и деформация пыльников после 50 тыс. км
• Рычаги передней подвески – разбитые сайлент-блоки при езде по ямам
• Стабилизатор поперечной устойчивости – частый свист втулок после мойки
• ШРУСы – появление хруста при вывороте руля

Компонент	Средний ресурс	Частота замены
Задние амортизаторы	120-180 тыс. км	Низкая
Передние стойки	70-100 тыс. км	Средняя
Сайлент-блоки передних рычагов	40-80 тыс. км	Высокая

1. Преимущества: ремонтопригодность, низкая стоимость расходников, устойчивость к перегрузкам
2. Недостатки: чувствительность передней подвески к выбоинам, шумность на неровностях

Список источников

При составлении материала использовались официальные технические документы производителя, специализированная литература по устройству автомобилей и данные от независимых экспертов.

Дополнительно проанализированы реальные отзывы владельцев Renault Logan из открытых источников и профильных автомобильных сообществ.

• Официальное руководство по эксплуатации Renault Logan - разделы по техническому обслуживанию подвески
• Каталог оригинальных запчастей Renault - схемы и спецификации элементов подвески
• Профессиональные пособия по ремонту ходовой части (издательства "Легион-Автодата", "Арус")
• Технические отчеты испытательных полигонов Renault
• Материалы автомобильных изданий: "За рулём", "Авторевю", "Колёса.ру"
• Специализированные форумы: Renault Club, Drive2.ru, Логан Клуб
• Отзывы владельцев на платформах: Отзовик, irecommend.ru
• Видеообзоры и teardown-анализ от автоэкспертов (каналы: "Главная дорога", "АВТОБЛОГ")

Видео: Рено Логан


• Газель - технические параметры, обслуживание и рекомендации по эксплуатации

• Новый SEAT Leon третьего поколения - первые подробности

• Салонный фильтр Хендай Солярис - место расположения и замена
