Поиск утечки тока в автомобиле - схема проводки и необходимые приборы

Статья обновлена: 18.08.2025

Разряженный аккумулятор после стоянки – типичный признак паразитного потребления энергии. Даже при выключенном зажигании некоторые системы автомобиля обязаны получать питание, но превышение нормативных значений (обычно 20-80 мА) указывает на неисправность.

Поиск требует понимания основ электросхемы вашего авто, правильного подбора измерительных инструментов и методичной проверки цепей. Игнорирование утечки не только оставит вас без транспорта утром, но и может привести к повреждению проводки или возгоранию.

Далее – алгоритм диагностики с использованием мультиметра, анализ схемы электропроводки и способы локализации проблемного участка без обращения в сервис.

Необходимые инструменты для поиска утечки: мультиметр и токовые клещи

Для точного определения паразитного потребления энергии требуются два ключевых прибора: цифровой мультиметр с функцией замера постоянного тока и токоизмерительные клещи. Без этих инструментов поиск превращается в хаотичную проверку предохранителей методом исключения, что отнимает много времени и часто не дает достоверного результата.

Мультиметр используется для первоначальной диагностики величины утечки через измерение постоянного тока в разрыве цепи (обычно между минусовой клеммой АКБ и массой кузова). Токовые клещи применяются для бесконтактного поиска конкретной цепи с проблемой после выявления факта превышения нормального потребления. Их совместное использование позволяет последовательно локализовать неисправность от общего уровня системы до конкретного потребителя.

Подробнее о работе с инструментами

Цифровой мультиметр (обязательно с замером постоянного тока до 10А) настраивается следующим образом:

1. Переключить в режим измерения постоянного тока (A или 10A DC)
2. Подключить красный щуп к разъему 10А, черный – к COM
3. Снять минусовую клемму с АКБ
4. Создать разрыв цепи: один щуп на клемму АКБ, второй – на снятый провод/кузов
5. Считать показания при выключенном зажигании и закрытой центральной блокировке

Токовые клещи (с поддержкой постоянного тока) применяются на этапе детализации:

• Обхватить зажимом проводник возле блока предохранителей
• Измерять ток последовательно на каждом извлеченном предохранителе
• Фиксировать показания при активации подозрительных цепей
• Сравнивать значения с номиналом предохранителя для выявления аномалий

Инструмент	Ключевая функция	Типовой диапазон
Мультиметр	Замер общего тока утечки	0-10А (DC)
Токовые клещи	Поиск цепи с утечкой	1мА-100А (DC)

Важно: перед измерениями мультиметром необходимо дождаться перехода всех систем автомобиля в спящий режим (15-30 минут после постановки на охрану). Использование клещей требует аккуратного позиционирования зажима только вокруг одного проводника – одновременный охват нескольких проводов искажает показания.

Подготовка автомобиля к диагностике: безопасность прежде всего

Перед поиском утечки тока критически важно обеспечить безопасность работника и защиту электронных компонентов автомобиля. Неправильные действия могут вызвать короткое замыкание, повреждение ЭБУ или поражение электрическим током.

Автомобиль должен быть полностью обесточен перед диагностикой, а все манипуляции выполняться с соблюдением мер предосторожности. Особое внимание уделите работе с аккумуляторной батареей – источником значительной энергии.

Необходимые инструменты и средства защиты

• Диэлектрические перчатки
• Защитные очки
• Цифровой мультиметр с режимом измерения тока (10А)
• Гаечные ключи для клемм АКБ
• Фонарик
• Изолента
• Записная книжка для фиксации показаний

Порядок подготовки:

1. Установите авто на ровную площадку с ручником, выключите зажигание и извлеките ключ
2. Отключите все потребители: освещение салона, магнитолу, сигнализацию, GPS-трекеры
3. Выждите 15-20 минут для перехода электронных модулей в "спящий режим"
4. Наденьте защитные очки и диэлектрические перчатки
5. Определите расположение АКБ, блока предохранителей и монтажных разъёмов

Ключевые правила безопасности:

Действие	Причина
Сначала снимайте отрицательную клемму АКБ	Исключает короткое замыкание при случайном касании кузова
Изолируйте снятую клемму от контакта с АКБ	Предотвращает самопроизвольное восстановление цепи
Не касайтесь металлических частей при подключённом мультиметре	Защита от искрения и скачков напряжения
Проверяйте целостность изоляции щупов мультиметра	Исключает риск поражения током

Поиск принципиальной схемы электропроводки вашего авто

Принципиальная схема электропроводки – это детальная карта всех электрических цепей автомобиля, необходимая для диагностики утечек тока. Без схемы поиск неисправностей превращается в хаотичную проверку компонентов. Найти схему можно в руководстве по ремонту и обслуживанию автомобиля, которое часто идет в комплекте с машиной или приобретается отдельно.

Важно использовать схему, соответствующую именно вашей модели и году выпуска, так как электрические системы могут существенно различаться даже в пределах одного модельного ряда. Убедитесь, что схема включает обозначения всех элементов, цветовую маркировку проводов и указания на разъемы.

Основные источники схем

• Официальное руководство по ремонту (Haynes, Chilton) в печатном или электронном виде
• Специализированные онлайн-базы: Autodata, Mitchell 1, ELECTROSCHEMA.RU
• Форумы владельцев конкретной марки/модели (например: Drive2.ru)
• Сайты производителей автозапчастей (например: Bosch Auto Parts)
• Электрические разделы в сервисных мануалах (доступны у дилеров)

Тип источника	Преимущества	Недостатки
Бумажное руководство	Надежность, физическая доступность	Может устареть, ограниченный поиск
Онлайн-платформы	Актуальные данные, поиск по VIN	Требует подписки/оплаты
Технические форумы	Бесплатный доступ, советы владельцев	Риск неточной информации

При работе со схемой обратите внимание на условные обозначения: прямоугольники (блоки управления), кружки (лампы), волнистые линии (резисторы). Цвета проводов обозначаются буквенными кодами (например: R – красный, B – черный). Изучите легенду документа – без нее интерпретация символов невозможна.

1. Скачайте/приобретите схему для вашего VIN или точной модификации
2. Сопоставьте разделы схемы с реальными узлами авто (освещение, ЭБУ, генератор)
3. Ищите цепи с предохранителями, где зафиксирована утечка
4. Отслеживайте трассировку проводов от проблемного предохранителя до потребителей

Для сложных случаев используйте цифровые аналоги схем в программах типа AutoCAD Electric или QElectroTech. Они позволяют делать пометки и поэтапно исключать цепи. Если схема не найдена – сфотографируйте штатную проводку в моторном отсеке и под торпедой, это поможет при обращении на специализированные СТО.

Отключение всех потребителей перед началом замеров

Перед измерением тока утечки необходимо полностью обесточить все электронные системы автомобиля. Для этого выключите зажигание, извлеките ключ из замка, закройте двери, багажник и капот, дождавшись деактивации охранной системы и внутреннего освещения. Убедитесь, что магнитолы, навигаторы, видеорегистраторы и другие сторонние устройства не подключены к прикуривателю или штатной проводке.

Особое внимание уделите скрытым потребителям: откройте бардачок для отключения подсветки, проверьте наличие дополнительных сигнализаций или GPS-трекеров. Если в авто есть системы с задержкой отключения (например, климат-контроль или мультимедиа), подождите 10-20 минут до их перехода в спящий режим. При работе с гибридами/электромобилями сверяйтесь с мануалом – некоторые высоковольтные цепи требуют специальной деактивации.

Порядок действий

1. Зафиксируйте все двери вручную (не используя ЦЗ) после закрытия
2. Извлеките ключи из замка зажигания и зоны действия ДУ
3. Отсоедините:
   • Передние и задние плафоны освещения
   • Подсветку бардачка/багажника
   • Аудиосистему (при наличии отдельного выключателя)
4. Выключите:

   Предпусковые подогреватели,

   Парктроники,

   Датчики давления в шинах

Тип потребителя	Рекомендуемое время ожидания
Штатная сигнализация	2-3 минуты
Мультимедийные системы	15-20 минут
Блоки управления двигателем	5-7 минут

Как снять отрицательную клемму с аккумулятора

Убедитесь, что зажигание автомобиля выключено, все потребители энергии (фары, магнитола, освещение салона) деактивированы, а ключи извлечены из замка. Проверьте, закрыты ли двери и багажник – это исключит срабатывание электронных систем при отключении питания.

Наденьте защитные очки и резиновые перчатки для предотвращения контакта с кислотными остатками или искрами. Подготовьте необходимые инструменты: рожковый ключ на 10 мм (стандартный размер для клемм) или головку с воротком, а также металлическую щетку для очистки контактов.

Порядок действий

1. Определите отрицательную клемму: она маркирована знаком "–" и подключена к кузову авто (массе), обычно имеет черный цвет изоляции.
2. Ослабьте гайку крепления ключом, вращая против часовой стрелки. Если клемма прикипела:
   • Нанесите на резьбу средство WD-40
   • Аккуратно пошатайте клемму из стороны в сторону
   • Избегайте чрезмерных усилий во избежание повреждения вывода АКБ
3. Снимите клемму с токовывода, отведя ее в сторону от аккумулятора. Убедитесь, что она не касается металлических частей кузова или положительного вывода.
4. Очистите контактные поверхности металлической щеткой: удалите окислы с вывода АКБ и внутренней части клеммы.

После демонтажа изолируйте клемму тряпичной ветошью или наденьте пластиковый колпачок. Это предотвратит случайное замыкание о кузов при проведении диагностики утечки тока.

Настройка мультиметра для замера силы тока

Подготовьте мультиметр к измерению постоянного тока (DCA) в диапазоне, превышающем ожидаемую утечку. Для большинства автомобилей стартовый диапазон – 10А. Переключите красный щуп в специальное гнездо с маркировкой «10A» или «A» на приборе. Черный щуп остается в гнезде «COM».

Обязательно отсоедините минусовую клемму аккумулятора перед подключением мультиметра! Прибор включается последовательно в разрыв цепи между клеммой АКБ и массой автомобиля. Любая ошибка в настройке или подключении может вызвать короткое замыкание.

Пошаговая инструкция

1. Выключите зажигание и все потребители (фары, магнитолу, освещение салона).
2. Снимите минусовую клемму с аккумулятора.
3. Настройте мультиметр:
   • Поворотный переключатель: положение «10A DC» или «A»
   • Красный щуп: гнездо 10A (обычно крайнее левое)
   • Черный щуп: гнездо COM
4. Подключите мультиметр:
   • Красный щуп к отсоединенному проводу массы авто
   • Черный щуп к минусовой клемме АКБ
5. Снимите показания на дисплее мультиметра через 1-2 минуты (после ухода в "сон" систем авто).

Критические нюансы:

Опасность	Последствия	Защита
Неправильный диапазон	Перегорание предохранителя мультиметра	Начинать с максимального диапазона (10A)
Ошибка гнезда щупов	Короткое замыкание, повреждение прибора	Только гнездо 10A для красного щупа
Включенные потребители	Ложные показания утечки	Проверять при полном отключении авто

Если показания превышают 50-70 мА, переключите красный щуп в гнездо VΩmA и установите диапазон 200mA для точного измерения. Никогда не включайте зажигание при подключенном мультиметре – это выведет прибор из строя!

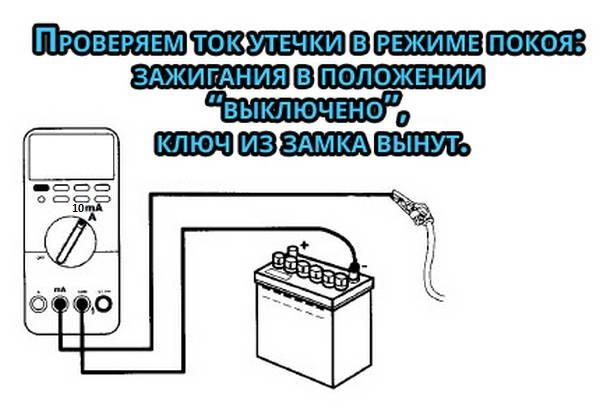

Подключение мультиметра в разрыв цепи: последовательность действий

Перед началом измерений убедитесь, что все потребители в автомобиле выключены (зажигание, свет, магнитола), двери закрыты (без активации салонного освещения), а ключ извлечен из замка зажигания. Подготовьте мультиметр: переключите его в режим измерения постоянного тока (DC) на предел 10А, красный щуп подключите к гнезду "10А" или "A", черный – к "COM".

Откройте капот и отсоедините минусовую клемму от аккумулятора. Мультиметр подключается в разрыв между снятой клеммой и минусовым выводом АКБ: красный щуп соедините с отсоединенным проводом автомобиля, черный – с минусовой клеммой батареи. Фиксируйте щупы плотно для надежного контакта.

Порядок действий после подключения

1. Выждите паузу (3-5 минут) для перехода электронных модулей в спящий режим.
2. Считайте показания мультиметра. Нормальная утечка: 15-70 мА (0.015–0.07 А). Превышение указывает на проблему.
3. При высоких значениях (>100 мА) последовательно извлекайте предохранители, наблюдая за падением тока. Резкое снижение укажет на цепь с дефектом.
4. Выявив проблемный предохранитель, сверьтесь со схемой электропроводки для определения обслуживаемых компонентов.

Тип оборудования	Допустимая утечка (мА)
Штатная электроника (ЭБУ, память)	15-50
Сигнализация/иммобилайзер	20-70
Аудиосистема (с памятью настроек)	10-30

Важно: Не включайте зажигание при подключенном в разрыв мультиметре – это выведет прибор из строя. Для проверки цепей стартера или генератора используйте иные методы диагностики.

Нормальный ток утечки для современных автомобилей

В современных автомобилях всегда присутствует минимальный ток утечки, необходимый для работы систем постоянного питания. Он обеспечивает сохранение памяти электронных блоков (ЭБУ, магнитолы, иммобилайзера), поддержку сигнализации и отслеживание состояния датчиков при выключенном зажигании.

Допустимое значение варьируется в зависимости от сложности электроники и количества "спящих" модулей. Для большинства машин выпуска после 2010 года норма составляет 15–70 мА. Превышение порога в 80–100 мА указывает на неисправность и требует диагностики.

Факторы, влияющие на норму

• Базовые системы: сигнализация, часы, память ЭБУ – потребляют 15–30 мА
• Продвинутые опции: системы телематики, GPS-трекеры, сложные мультимедийные комплексы – добавляют 20–40 мА
• Дополнительное оборудование: нештатные видеорегистраторы или парктроники в режиме standby – увеличивают нагрузку

Класс автомобиля	Допустимый ток (мА)	Критичное значение (мА)
Бюджетный (без доп. опций)	15–40	>50
Премиум (с мультимедиа/телематикой)	40–70	>80

Проверку проводите после активации режима ожидания электроники (через 15–20 минут после выключения зажигания). Используйте мультиметр в разрыве минусовой клеммы АКБ. При превышении нормы выполняйте поиск цепи с утечкой методом поочередного извлечения предохранителей.

Фиксация первичных показаний мультиметра

Первичные показания мультиметра – это эталонное значение тока утечки до начала диагностики. Их фиксация обязательна для последующего сравнения при отключении потребителей и выявлении проблемной цепи. Без этих данных невозможно объективно оценить результаты промежуточных измерений.

Перед замером убедитесь, что все электропотребители выключены (магнитола, свет, климат-контроль), ключ зажигания извлечён, двери, багажник и капот закрыты (притворы дверей имитируют нажатие кнопок). Зажмите минусовую клемму АКБ обратно через 10-15 минут после отключения для завершения работы бортовых модулей в "спящем" режиме.

Порядок замера и интерпретация

Подключите мультиметр в разрыв цепи между отсоединённой минусовой клеммой АКБ и отрицательным выводом батареи в режиме измерения тока (A). Зафиксируйте показания:

1. Выждите 2-3 минуты до стабилизации цифр на дисплее
2. Запишите значение в миллиамперах (мА)
3. Сравните с нормой:
   • Допустимый минимум: 15-25 мА (для базовых систем без CAN-шины)
   • Стандарт для современных авто: 30-70 мА
   • Критичный порог: > 100 мА (требует диагностики)

Показание (мА)	Состояние системы
0-30	Идеальное (старые авто)
30-50	Норма для машин с CAN/LIN
50-100	Допустимо при наличии допоборудования
100+	Обнаружена утечка

Важно: при значениях свыше 100 мА не начинайте поочерёдное извлечение предохранителей – переходите к проверке цепей с помощью токовых клещей или метода последовательного отключения блоков. Повторно сверяйтесь с первичными показаниями после каждого этапа диагностики.

Анализ превышения допустимых значений тока

После фиксации превышения нормативного тока утечки (обычно 30-50 мА) мультиметром, подключенным между минусовой клеммой АКБ и отсоединенным массовым проводом, приступают к поиску цепи-виновника. Все потребители должны быть выключены, ключ зажигания извлечен, двери и багажник закрыты с активацией штатной охраны.

Порядок действий требует последовательного извлечения предохранителей и реле в монтажных блоках салона и подкапотного пространства. Наблюдение за показаниями мультиметра при удалении каждого элемента позволяет выявить цепь, при отключении которой ток утечки возвращается к норме. Фиксируйте позиции извлеченных элементов для точной локализации проблемы.

Методика проверки выявленной цепи

Обнаружив проблемную цепь через предохранитель, выполняют детальную диагностику:

1. Визуальный осмотр проводки – поиск перетертостей, оплавлений, контакта с горячими поверхностями.
2. Проверка потребителей – тестирование ламп, моторчиков, блоков управления в цепи на замыкание обмоток или пробой полупроводников.
3. Анализ нештатного оборудования – отключение магнитолы, сигнализации, дополнительных датчиков, подключенных к цепи.

Типичные дефекты	Способ проверки
Короткое замыкание в жгуте	Прозвонка мультиметром участков проводки
Залипание реле	Прослушивание щелчков при включении/выключении
Пробой диодов генератора	Измерение обратного тока диодного моста

Важно! При диагностике цепей с электронными блоками управления (ЭБУ) избегайте подачи напряжения напрямую – используйте лампу-пробник мощностью не более 5 Вт для предотвращения повреждения микросхем.

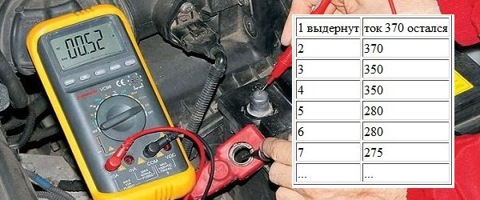

Поиск цепи утечки методом исключения: отключение предохранителей

Данный метод основан на последовательном отключении предохранителей в монтажном блоке автомобиля с одновременным контролем потребления тока. Цель – выявить цепь, через которую происходит утечка, наблюдая за падением тока в цепи после извлечения конкретного предохранителя.

Перед началом измерений убедитесь, что все потребители энергии выключены (закрыты двери, багажник, капот, отключено зажигание, извлечены ключи из замка). Подключите амперметр между минусовой клеммой АКБ и снятым минусовым проводом, зафиксировав базовый уровень утечки.

Порядок действий:

1. Зафиксируйте начальное значение тока утечки мультиметром.
2. Последовательно извлекайте предохранители из монтажного блока один за другим.
3. После извлечения каждого предохранителя наблюдайте за показаниями амперметра:
   • Если показания не изменились – верните предохранитель на место.
   • Если ток снизился до нормы (обычно 0.02-0.05А) – вы нашли проблемную цепь.
4. Для предохранителей с высоким номиналом (например, 30А) допустимо временное извлечение реле вместо предохранителя.

Важно: При работе с предохранителями, отвечающими за память ЭБУ или магнитолы, используйте резервный источник питания 12В. После выявления проблемной цепи проверяйте все потребители в этой цепи (подсветку, блоки управления, датчики).

Типичные цепи с утечками	Возможные причины
Магнитола/мультимедиа	Некорректное отключение, дефект модуля памяти
Блок управления двигателем (ECU)	Программный сбой, повреждение контроллера
Подсветка салона/багажника	Залипание контактов дверного выключателя

Маркировка предохранителей и реле на блоке

Точная идентификация предохранителей и реле по маркировке критична для локализации цепи с утечкой. Каждый элемент защищает конкретную группу потребителей: от системы зажигания до стеклоподъемников. Без понимания схемы вы не сможете целенаправленно отключать цепи для диагностики.

Маркировка нанесена на крышке блока предохранителей или в руководстве к автомобилю. Она включает символьные обозначения (например, "IG ACC", "DOOR LOCK") и номиналы тока (5A, 15A, 30A). Цвет корпуса предохранителя также указывает на силу тока: фиолетовый – 3A, коричневый – 7.5A, красный – 10A, синий – 15A, желтый – 20A, белый – 25A, зелёный – 30A.

Как использовать маркировку при поиске утечки

Сопоставьте обозначения на блоке со схемой электропроводки из документации. Например:

Маркировка	Расшифровка
ECU-IG	Цепь управления двигателем
RADIO	Магнитола и мультимедиа
TAIL	Габаритные огни
STOP	Стоп-сигналы
DOME	Плафон освещения

При проверке выполняйте последовательно:

1. Выключите зажигание и все потребители.
2. Снимите крышку блока, найдите подозрительную цепь по схеме (например, "A/C" для кондиционера).
3. Извлеките соответствующий предохранитель/реле и замерьте ток на его контактах мультиметром.

Важно: Реле часто маркируются цифрами (R1, R2) – их назначение уточняйте в мануале. Если маркировка стёрта, используйте схему расположения из руководства.

Поэтапное извлечение и проверка каждого предохранителя

Метод последовательного извлечения предохранителей – наиболее точный способ локализации утечки тока в автомобиле. Он позволяет определить конкретную цепь, потребляющую энергию при выключенном зажигании, путём контроля изменения силы тока.

Для работы потребуется мультиметр в режиме амперметра (10А постоянного тока), подключенный между минусовой клеммой АКБ и снятым минусовым проводом. Все потребители должны быть выключены, двери закрыты, а система сигнализации – переведена в режим охраны.

Алгоритм проверки

1. Зафиксируйте базовый ток

   После подключения амперметра подождите 10-15 минут (для перехода электронных модулей в "спящий режим"). Запишите начальное значение тока утечки. Норма: 20-80 мА (зависит от модели авто).

2. Последовательное извлечение

   Начиная с предохранителей монтажного блока в салоне (затем под капотом), поочерёдно вынимайте каждый предохранитель. После извлечения ждите 20-30 секунд – некоторые системы требуют времени для отключения.

3. Контроль показаний

   При извлечении "проблемного" предохранителя показания амперметра снизятся до нормы. Зафиксируйте номер цепи и название потребителя (используйте схему электропроводки авто).

4. Проверка дублирующих цепей

   Если ток не нормализовался, проверьте реле и незащищённые предохранителями цепи (генератор, стартер, зажигание). Для реле: извлекайте по одному, наблюдая за амперметром.

5. Диагностика выявленной цепи

   После обнаружения проблемной линии:

   • Сверьтесь со схемой: какие устройства в неё входят
   • Поочерёдно отключайте разъёмы потребителей (магнитола, блок комфорта, подогрев сидений)
   • Проверьте целостность проводки на предмет замыкания на массу

Фиксация изменений показаний мультиметра

После подключения мультиметра в разрыв цепи (между минусовой клеммой АКБ и массой автомобиля) зафиксируйте исходное значение тока утечки. Дождитесь стабилизации показаний (1-5 минут) – некоторые системы могут временно потреблять повышенный ток при включении зажигания или блокировке дверей.

Внимательно наблюдайте за изменениями на дисплее мультиметра. Кратковременные скачки допустимы при активации датчиков, но устойчивое отклонение от нормы (более 50-80 мА для большинства авто) указывает на проблему. Если показания превышают норму, переходите к поиску цепи с утечкой.

Методика выявления проблемной цепи

При завышенных показателях последовательно извлекайте предохранители из монтажного блока, отслеживая реакцию мультиметра:

1. Фиксируйте базовое значение тока перед началом извлечения.
2. Удаляйте предохранители по одному, начиная с цепей сигнализации, магнитолы и дополнительного оборудования.
3. Наблюдайте за изменением показаний после извлечения каждого элемента.
4. Запомните/запишите предохранитель, при извлечении которого ток утечки снизился до нормы.

Типовая реакция мультиметра	Интерпретация
Резкое падение тока на 100-300 мА	Обнаружена цепь с критической утечкой (КЗ, неисправный модуль)
Снижение на 30-50 мА	Умеренная утечка в штатной системе (подсветка, память ЭБУ)
Без изменений	Проблема вне защищаемых предохранителем цепей (проводка, генератор)

Важно: При работе с предохранителями не включайте зажигание – это активирует системы и исказит измерения. Если извлечение всех предохранителей не нормализовало ток, проверяйте:

• Цепи не защищённые предохранителями (стартер, генератор)
• Коррозию клемм АКБ или контактов массы
• Паразитные токи через альтернативные пути (грязные клеммы, повреждённую изоляцию)

Определение проблемной цепи по схеме электропроводки

После подтверждения утечки тока мультиметром и исключения основных источников (генератор, стартер), схема электропроводки становится ключевым инструментом локализации цепи с паразитной нагрузкой. Она позволяет визуализировать все потребители, предохранители и реле, подключенные к аккумулятору в режиме покоя.

Используйте схему из руководства по ремонту конкретной модели авто или заводские электросхемы. Сосредоточьтесь на цепях, остающихся под напряжением при выключенном зажигании (часы, сигнализация, магнитола, блоки комфорта). Сопоставьте физическое расположение предохранителей в монтажном блоке с их обозначениями на схеме.

Алгоритм поиска через схему

1. Сравните номиналы предохранителей: на схеме найдите цепи с предохранителями, чьи номиналы (в Амперах) соответствуют измеренной величине утечки. Утечка в 0.3А указывает на цепь с предохранителем ≤15А.
2. Определите потребителей цепи: для каждого подозрительного предохранителя по схеме выявите всех потребителей энергии (лампы, модули, датчики), подключенных через него. Например, предохранитель F5 может отвечать за подсветку салона и бардачка.
3. Проверьте пути проводки: отследите на схеме трассировку проводов проблемной цепи от предохранителя до потребителей. Особое внимание – участкам с повышенным риском повреждения: зоны дверных гофр, изгибы возле рулевой колонки, места контакта с кузовом.
4. Изучите управляющие элементы: выявите на схеме реле, диоды или транзисторы в цепи. Неисправное реле (например, обогрева сидений) часто закорачивает цепь, даже когда система отключена.
5. Сопоставьте с данными мультиметра: при поочередном извлечении предохранителей, схема помогает сразу определить все компоненты цепи, где ток утечки исчез. Например, если ток нормализовался после извлечения F7 – на схеме ищите все устройства, питаемые через F7.

Использование токовых клещей для бесконтактной диагностики

Токовые клещи – основной инструмент для безопасного измерения утечки без разрыва цепи. Они фиксируют магнитное поле вокруг проводника, преобразуя его в показания силы тока (мА). Это исключает риски короткого замыкания и сброса настроек ЭБУ при демонтаже клемм.

Для корректных замеров требуется предварительная подготовка: отключите зажигание, подождите 10–20 минут (активация режима сна автоэлектроники), уберите ключи из замка. Откройте двери/багажник, заблокировав механизмы закрывания – иначе контрольные модули останутся активными.

Порядок диагностики токоизмерительными клещами

1. Настройка диапазона: установите предел измерения 2А или 10А постоянного тока (DC).
2. Захват провода: разведите клещи, обхватите отрицательный кабель АКБ (полное замыкание контура).
3. Фиксация показаний: удерживайте клещи неподвижно 30 секунд. Допустимая утечка – 15–80 мА (зависит от модели авто).

Показания (мА)	Рекомендуемые действия
0–50	Норма для большинства авто
50–100	Проверить мультимедию, подсветку бардачка
Свыше 100	Поиск потребителя методом исключения

Локализация проблемы при высоких показателях:

• Последовательно снимайте предохранители в монтажном блоке.
• Контролируйте падение тока клещами после извлечения каждого предохранителя.
• Если при удалении предохранителя ток снизился – цепь под ним содержит утечку.

Важно: клещи не регистрируют ток утечки через корпус («массу»). Для проверки «паразитного» сопротивления между минусом АКБ и кузовом используйте мультиметр в режиме омметра.

Техника безопасности при работе с токовыми клещами

Перед началом измерений убедитесь в отсутствии видимых повреждений токовых клещей: проверьте целостность корпуса, изоляции кабелей и отсутствие трещин на дисплее. Запрещается использовать прибор при выявлении дефектов или после сильных механических воздействий. Удостоверьтесь, что диапазон измерений клещей соответствует предполагаемым значениям утечки в автомобиле (обычно до 2 А).

Избегайте контакта с оголёнными токоведущими частями автомобиля при подключении клещей. Перед измерением отключите потребители энергии (магнитолу, сигнализацию и т.д.), а провода питания аккумулятора оголяйте только при помощи изолированного инструмента. Не допускайте попадания влаги на прибор и не работайте в условиях повышенной влажности без дополнительной изоляции.

Ключевые правила эксплуатации

• Проверка нулевого показания – перед измерением замкните клещи на "холостом ходу" и убедитесь, что дисплей отображает "0"
• Фиксация проводника – полностью закройте магнитопровод вокруг измеряемого кабеля до характерного щелчка
• Изоляция рук – используйте диэлектрические перчатки при работе с высоковольтными цепями (стартер, катушка зажигания)

Опасность	Мера предосторожности
Переходное напряжение	Не измеряйте при запуске двигателя
Магнитные поля	Держите клещи минимум в 30 см от генератора и катушек
Короткое замыкание	Контролируйте положение измерительных проводов при параллельном подключении

1. Отсоедините минусовую клемму АКБ перед подключением клещей к проводке
2. Фиксируйте провод строго перпендикулярно плоскости магнитопровода
3. При длительных замерах используйте режим "фиксации показаний"

Поиск паразитных токов в силовых цепях стартера и генератора

Паразитные токи в силовых цепях стартера и генератора часто вызваны повреждением изоляции, коррозией контактов или неисправностью компонентов. Для локализации проблемы требуется последовательная проверка цепей высокого тока с использованием мультиметра в режиме амперметра, подключенного между минусовой клеммой АКБ и массой автомобиля при выключенных потребителях.

Особое внимание уделите целостности силовых кабелей: проверьте отсутствие перетираний, оплавлений и окислов на клеммах стартера, генератора и аккумулятора. Короткое замыкание в обмотках или изношенные щетки могут создавать утечку даже при заглушенном двигателе.

Методика проверки силовых цепей

Инструменты: цифровой мультиметр с токовыми клещами (до 200А), вольтметр, диэлектрические перчатки, схема электропроводки автомобиля.

1. Отключите зажигание, закройте двери и подождите 10 минут до перехода систем в "спящий" режим.
2. Снимите защитный кожух с плюсовой клеммы АКБ, подключите амперметр в разрыв цепи.
3. Фиксируйте показания утечки:
   • Норма: 20-80 мА для современных авто
   • Критично: >100 мА

Поэтапная диагностика:

Узел	Действия	Признак неисправности
Генератор	Отсоедините силовой провод от клеммы "B+", замерьте ток утечки до/после	Падение показаний на 50%+
Стартер	Снимите управляющий провод с втягивающего реле, проверьте сопротивление кабелей масс	Наличие напряжения на управляющем контакте при выкл. зажигании
Цепи заряда	Прозвоните кабель "генератор-АКБ" на КЗ, проверьте диодный мост	Падение напряжения >0.5В при нагрузке

Важно: При проверке генератора обратите внимание на диодный мост – пробой даже одного диода вызывает утечку через статорную обмотку. У стартера частой причиной является залипание контактов втягивающего реле или КЗ в обмотке якоря.

Проверка цепей освещения: лампы и блоки управления

Цепи освещения – частый источник утечек из-за сложной электроники и постоянного подключения к бортовой сети. Даже при выключенных фарах блоки управления (БУ) могут потреблять ток в режиме ожидания. Неисправные лампы с внутренними замыканиями или влагой также создают паразитные нагрузки.

Визуальный осмотр обязателен, но недостаточен: необходимо измерять токи утечки мультиметром на отключенных предохранителях. Особое внимание – цепям с LED-лампами и интеллектуальными БУ, где незначительные дефекты вызывают высокий паразитный расход.

Этапы диагностики:

1. Отключите все лампы освещения (фары, габариты, салон).
2. Выньте предохранители цепей освещения и подключите мультиметр в разрыв (режим измерения тока, 10А).
3. Сравните показания с нормой:
   • Допустимо: 0.01–0.05А для БУ без "спящего" режима
   • Критично: >0.05А – признак неисправности
4. Поочередно подключайте компоненты, отслеживая скачки тока мультиметром.

Типичные проблемы и решения:

Симптом	Причина	Действие
Ток есть при отключенных лампах	Короткое замыкание в проводке, неисправный БУ	Прозвонить участки цепи, заменить БУ
Скачок тока при подключении лампы	Замыкание в цоколе, попадание влаги	Просушить/заменить лампу
Ток не падает после выключения	Сбой "спящего" режима БУ	Перепрошивка или замена блока

Диагностика аудиосистемы и мультимедийного оборудования

Аудиосистемы и мультимедийные комплексы – частые источники паразитного энергопотребления из-за постоянного питания памяти, процессоров и модулей связи. Даже при выключенном зажигании эти устройства могут фоново расходовать заряд АКБ, если в цепи есть неисправность или некорректные настройки.

Для проверки отключите магнитолу, усилители, сабвуферы, дополнительные экраны и диагностические разъемы OBD. Замерьте ток утечки до и после отключения каждого компонента мультиметром, включенным в разрыв минусовой клеммы АКБ. Обратите особое внимание на нештатное оборудование – его подключение часто нарушает схему электропроводки.

Ключевые точки проверки

• Проводка питания: осмотрите кабели, идущие к магнитоле и усилителям, на предмет перетираний, контакта с кузовом, самодельных скруток.
• Управляющий сигнал: проверьте провод REM (Remote), активирующий усилители при включении магнитолы – его замыкание на "+" вызывает постоянную работу усилителей.
• Дополнительные модули: отключите GPS-навигаторы, TV-тюнеры, парктроники, камеры заднего вида.

Тип оборудования	Риск утечки	Действия
Штатная магнитола	Низкий (если нет сбоев ПО)	Проверка обновлений прошивки, отключение "спящих" функций
Неоригинальные усилители	Высокий	Контроль цепи REM, замер потребления при выкл. зажигании
Bluetooth/WiFi модули	Средний	Деактивация фонового поиска сетей

1. Сбросьте настройки аудиосистемы до заводских – некорректные параметры энергосбережения провоцируют утечки.
2. Проверьте предохранители мультимедийного блока (F2–F8 на схеме) – плавкий элемент с мутным корпусом указывает на перегрузку цепи.
3. Используйте тепловизор или бесконтактный амперметр для поиска греющихся участков проводки при выключенном зажигании.

Проверка системы комфорта: центральный замок, стеклоподъемники

Системы комфорта (центральный замок, электростеклоподъемники) – частые источники паразитного тока из-за сложной сети датчиков, моторов и управляющих модулей. Утечка возникает при неисправностях проводки, залипании реле, повреждении концевиков дверей или выходе из строя блока управления.

Проверку начинайте после фиксации факта утечки амперметром и исключения основных потребителей. Подготовьте мультиметр, схему электропроводки автомобиля (особенно разделы "комфорт" и "кузов"), защитные перчатки, а также освободите доступ к дверным жгутам и блокам предохранителей.

Пошаговая проверка компонентов

1. Отключите питание системы: Вытащите предохранители, отвечающие за центральный замок и стеклоподъемники (сверьтесь с мануалом авто).
2. Контроль остаточного тока: Подключите амперметр в разрыв минусовой клеммы АКБ. Если показания вернулись в норму (10-50 мА) – утечка в этой системе.
3. Поочередная диагностика модулей:
   • Включите предохранитель ЦЗ, наблюдая за амперметром. Резкий скачок тока выше нормы указывает на проблему в цепи замков.
   • Повторите для стеклоподъемников. Нестабильные показания при нажатии кнопок – признак замыкания в моторчиках или проводке.
4. Проверка концевиков дверей и проводки:
   • Осмотрите провода в гофрах между кузовом и дверьми (частый обрыв из-за перетирания).
   • Прозвоните мультиметром концевики дверей: залипание контакта "открыто" заставляет блок управления постоянно потреблять ток.
5. Тест блока управления: При подозрении на модуль отключите его разъем и замерьте ток напрямую на контактах питания. Значения выше 0.01-0.02 А требуют замены блока.

Типичные проблемы и их признаки

Компонент	Симптомы утечки	Метод проверки
Моторы стеклоподъемников	Ток повышается при попытке поднять/опустить стекло, движение рывками	Замер потребления каждого мотора при отключенной двери
Датчики положения дверей	Не гаснет плафон салона, ошибки на приборной панели	Прозвонка датчиков в положениях "открыто/закрыто"
Реле центрального замка	Самопроизвольное срабатывание замков, щелчки в дверях без команды	Прослушивание реле при выключенном зажигании, замер нагрева
Кнопки управления	Западание клавиш, влага в подрулевом переключателе	Визуальный осмотр, тест мультиметром на замыкание контактов

Важно: При проверке дверей снимайте обшивки аккуратно, избегая повреждения пластиковых фиксаторов. Для точной локализации обрыва/КЗ в жгутах используйте метод "искусственного обрыва" – последовательное отключение штекеров от блока управления с контролем тока.

Тестирование сигнализации и иммобилайзера на паразитное потребление

Сигнализация и иммобилайзер – частые источники паразитных утечек из-за постоянной работы микропроцессоров и датчиков. Перед проверкой убедитесь, что все двери, багажник и капот закрыты, а ключи извлечены из замка зажигания. Дождитесь перехода систем в "спящий режим" (обычно 10-20 минут).

Подключите амперметр последовательно в разрыв минусовой клеммы АКБ. Зафиксируйте базовый уровень потребления. Для поиска утечки через охранные системы последовательно отключайте предохранители, отвечающие за блок управления сигнализацией (часто обозначен "ALARM" или "SECU") и иммобилайзер (обычно в блоке предохранителей салона).

Пошаговый алгоритм проверки

1. Снимите показания амперметра при полном покое автомобиля (норма: 15-70 мА).
2. Вытащите предохранитель сигнализации. Если ток снизился на 30-100 мА – система "просаживает" АКБ.
3. Повторите действия с предохранителем иммобилайзера.
4. При обнаружении проблемы проверьте:
   • Цепи антенны иммобилайзера на КЗ
   • Датчики удара/наклона сигнализации на загрязнение контактов
   • Реле блокировки двигателя на залипание контактов

Важно: При отключении предохранителей иммобилайзера потребуется перезапуск системы с помощью сервисной кнопки или диагностического оборудования. Для точной локализации используйте тепловизор – нагретые компоненты в цепи сигнализации укажут на короткое замыкание.

Осмотр проводки в районе рулевой колонки

Снимите пластиковые кожухи рулевой колонки, открутив крепежные винты (обычно Torx или крестообразные). Используйте фонарик для детального осмотра пучков проводов. Обратите внимание на участки, где проводка контактирует с металлическими элементами или подвергается механическому трению при повороте руля.

Проверьте состояние изоляции на всем видимом протяжении жгутов. Ищите трещины, потертости, оплавления или следы перетирания о кронштейны. Особое внимание уделите местам ввода проводов в разъемы и зонам фиксации кабельных стяжек – там часто возникают заломы.

Ключевые точки диагностики

• Разъемы подрулевых переключателей: Расштекеруйте коннекторы сигналов поворотов, дворников, круиз-контроля. Осмотрите контакты на предмет окисления (белый/зеленый налет), деформации или влаги. Проверьте фиксацию проводов в колодках.
• Замок зажигания: Проанализируйте целостность проводов, идущих к цилиндру замка. Частое движение ключа приводит к переломам жил. Проверьте отсутствие короткого замыкания мультиметром между клеммами в разных положениях ключа.
• Проводка рулевой рейки: Проследите трассы, идущие к датчикам угла поворота руля (если есть) и электроусилителю. Убедитесь в отсутствии контакта с острыми кромками рулевого вала или подвижными тягами.
• Модули: Найдите блоки управления (подрулевые модули, комбинацию приборов), установленные в этой зоне. Проверьте надежность их крепления и целостность разъемов.

Используйте мультиметр в режиме прозвонки для поиска КЗ на массу: отсоедините АКБ, подключите один щуп к "массе" кузова, другим поочередно касайтесь контактов разъемов при выключенных потребителях. Звуковой сигнал укажет на пробой изоляции. Для поиска утечки применяйте метод измерения тока утечки – последовательно между снятой клеммой АКБ и выводом батареи.

Тип повреждения	Визуальные признаки	Инструмент для проверки
Перетертая изоляция	Оголенные жилы, порезы на оплетке	Фонарик, визуальный осмотр
Окисление контактов	Цветные пятна (зеленый/белый) на металле	Увеличительное стекло
Нарушение целостности жилы	Обрыв провода, перелом у разъема	Мультиметр (прозвонка)
Короткое замыкание	Оплавленная изоляция, запах гари	Мультиметр (режим сопротивления)

При обнаружении дефектов восстановите изоляцию термоусадкой или изолентой. Переломанные провода замените целиком или срастите методом пайки с последующей защитой. Сильно окисленные разъемы обработайте очистителем контактов. Убедитесь в правильной укладке жгутов и отсутствии натяжения при повороте руля перед сборкой.

Диагностика проводки дверных жгутов

Дверные жгуты – критически уязвимое место из-за постоянного перегиба при открывании/закрывании дверей. Повреждение изоляции или обрыв жил в этой зоне – частая причина утечек тока, ведущих к разряду АКБ. Диагностика требует последовательной проверки цепей, подключенных к дверным модулям (стеклоподъемники, замки, подсветка, зеркала).

Начните с визуального осмотра жгута в гофре между кузовом и дверью: раздвиньте защитный кожух, ищите перетертые провода, следы окисления или оплавления. Особое внимание уделите участкам возле точек крепления и входа в дверь. Проверьте фиксаторы разъемов – неплотное соединение вызывает коррозию контактов.

Методика проверки мультиметром:

1. Отключите АКБ и разъедините дверную колодку в стойке кузова.
2. Переведите мультиметр в режим прозвонки (Ω). Проверьте каждую жилу жгута на целостность: один щуп – на контакт в двери, второй – на соответствующий контакт в колодке кузова.
3. Измерьте сопротивление между соседними контактами в дверной части жгута. Показания близкие к 0 Ом указывают на КЗ.
4. Верните АКБ, включите режим измерения тока (мА). Подключите щупы между минусовой клеммой АКБ и отсоединенным массовым проводом авто. Последовательно отключайте разъемы дверных компонентов (стеклоподъемник, замок). Снижение тока указывает на проблемную цепь.

Дополнительные инструменты:

• Тестер цепей с игольчатым щупом – для точечной проверки изоляции без демонтажа жгута.
• Тепловизор – обнаружит локальный нагрев в месте КЗ при подаче нагрузки.
• Диэлектрическая смазка – обязательна для обработки контактов после ремонта.

Симптом	Возможная неисправность
Не работают все элементы в двери	Обрыв массы или питания в жгуте
Срабатывание предохранителя при активации функции	КЗ в цепи исполнительного механизма
Прерывистая работа компонентов	Перелом жилы, окисление контактов

Проверка контактов в багажнике и под сиденьями

Багажник и зона под сиденьями – критические точки для поиска утечек из-за концентрации разъемов, блоков управления (ABS, подушек безопасности, климат-контроля) и дополнительного оборудования (усилители, сабвуферы). Вибрация, влага и перепады температур здесь особенно активно провоцируют коррозию и ослабление соединений.

Для проверки потребуется фонарь, мультиметр в режиме вольтметра, щетка с мягким ворсом, контактная смазка и диэлектрическая термоусадка. Обязательно снимите напольные ковры и пластиковые накладки для доступа к жгутам проводов и колодкам.

Пошаговая методика осмотра

1. Визуальный осмотр: Ищите:
   • Окисление клемм (белый/зеленый налет)
   • Оплавленную изоляцию
   • Перетертые провода о кузовные кромки
   • Влагу или следы коррозии на колодках
2. Механическая проверка:
   • Покачивайте каждый разъем – треск или искры указывают на плохой контакт
   • Потягивайте провода у основания колодок на предмет обрыва
3. Тестирование мультиметром:
   • Замерьте напряжение на клеммах при отключенном оборудовании
   • Показания выше 0.05В между контактом и массой сигнализируют о проблеме

Типовая проблема	Способ устранения
Окисленные контакты	Очистка щеткой + обработка смазкой WD-40 Specialist
Разболтанные клеммы	Аккуратное поджатие пассатижами
Поврежденная изоляция	Изоляция термотрубкой или заменой провода
Влага в колодках	Продувка сжатым воздухом + нанесение диэлектрической смазки

Особое внимание уделите: разъемам аккумулятора в багажнике (если АКБ расположен там), колодкам крепления сидений (подогрев, датчики веса), проводке лючка заливной горловины. После ремонта повторите замер утечки амперметром – показатели должны снизиться до 30-50 мА.

Обнаружение коррозии и повреждений изоляции проводов

Коррозия на клеммах, разъемах и оголенных участках проводов создает паразитные пути тока на массу, а нарушение целостности изоляции приводит к коротким замыканиям. Особое внимание уделите местам с повышенной влажностью: под аккумулятором, в дверных проемах, под ковриками салона и в багажнике возле уплотнителей, где скапливается конденсат.

Систематически осматривайте жгуты проводов на участках трения о кузовные элементы, вблизи подвижных деталей (рулевая колонка, петли дверей) и в моторном отсеке – возле выпускного коллектора, вентилятора и креплений двигателя. Поврежденная изоляция часто имеет потертости, вздутия, трещины или следы оплавления, а коррозия проявляется зеленоватым или белым налетом на контактах.

Методы диагностики и проблемные зоны

Практические шаги для выявления дефектов:

1. Отключите массу от аккумулятора и снимите защитные кожухи жгутов
2. Прожмите провода пальцами по всей длине: вздутия или хруст указывают на разрушение изоляции
3. Используйте мультиметр в режиме омметра: сопротивление между оголенным участком провода и кузовом должно быть бесконечным (OL). Показания ниже 50 кОм сигнализируют о пробое
4. Проверьте разъемы: окисленные контакты зачистите специальной щеткой и обработайте контактной смазкой

Критичные участки для контроля:

Локация	Типовые проблемы
Клеммы АКБ и стартера	Сульфатация свинца, ослабление креплений
Жгуты в дверных гарнитурах	Перелом жил при открывании/закрывании
Проводка под бардачком	Повреждение изоляции при установке аксессуаров
Точки крепления жгутов к кузову	Перетирание об острые кромки
Зоны возле дренажных отверстий	Коррозия от скопления воды

При обнаружении поврежденных проводов замените участок или наложите термоусадочную изоляцию с клеевым слоем. Сильно окисленные разъемы требуют замены – временная очистка дает кратковременный эффект.

Локализация короткого замыкания методом "прозвонки"

Метод "прозвонки" используется для поиска короткого замыкания (КЗ) на массу при отключенном аккумуляторе. Суть заключается в последовательной проверке целостности участков цепи относительно кузова автомобиля с помощью мультиметра в режиме измерения сопротивления (Ω) или звуковой прозвонки.

Перед началом убедитесь, что все потребители обесточены: снимите отрицательную клемму с АКБ, выньте предохранитель проверяемой цепи и подготовьте схему электропроводки автомобиля для точной идентификации проводов и компонентов.

Порядок действий

1. Переключите мультиметр в режим измерения сопротивления (до 200 Ом) или звуковой прозвонки (значок «🔊»).
2. Подключите щупы:
   • Черный щуп зафиксируйте на чистом металле кузова (масса)
   • Красный щуп подключите к центральному контакту извлеченного предохранителя (со стороны нагрузки)
3. Анализируйте показания:
   • При отсутствии КЗ: мультиметр покажет «OL» (перегрузка) или бесконечное сопротивление
   • При наличии КЗ: сопротивление будет близко к 0 Ом (обычно <5 Ом), возможен звуковой сигнал
4. Поиск точки КЗ:
   1. Разъединяйте разъемы цепи последовательно (от предохранителя к потребителю)
   2. При размыкании проблемного участка сопротивление на мультиметре резко возрастет
   3. Визуально осмотрите провода и компоненты между последним отсоединенным разъемом и точкой, где КЗ исчезло

Критические моменты

Ошибка	Последствие	Решение
Проверка под напряжением	Повреждение мультиметра	Обязательно снимайте АКБ клемму
Грязные точки контакта	Ложные показания	Зачистите массу и контакты
Игнорирование схемы	Пропуск параллельных цепей	Сверяйтесь с мануалом авто

Метод требует терпения: для сложных цепей процесс может занять несколько часов. Обязательно проверяйте скрытые участки проводки (под обшивкой, в гофре), где часто встречаются перетертые изоляторы или контакт с металлом.

Тестирование реле и электронных блоков управления

Проверка реле начинается с их идентификации в монтажном блоке: используйте схему электропроводки автомобиля для точного определения назначения каждого элемента. Снимите подозрительное реле и встряхните его – дребезжащий звук указывает на физическое разрушение внутренних компонентов. Для диагностики контактов подайте напряжение 12В на управляющую катушку (контакты 85-86), затем прозвоните силовые контакты (30-87) мультиметром в режиме сопротивления – исправное реле покажет 0-2 Ом при активации и бесконечность при отключении питания.

Электронные блоки управления (ЭБУ) тестируются после исключения других источников утечки. Отсоедините разъемы контроллера и проверьте мультиметром напряжение на каждой линии питания при выключенном зажигании – показания выше 0,05В указывают на паразитное питание от смежных цепей. Используйте осциллограф для анализа сигнальных шин (CAN, LIN) на предмет аномальных помех. Обязательно сверяйте параметры сна ЭБУ с технической документацией производителя – превышение нормированного тока покоя (обычно 0,01-0,05А) подтверждает неисправность модуля.

Порядок диагностики ЭБУ

1. Отключите АКБ и подождите 15 минут для сброса ошибок
2. Отсоедините разъем блока управления
3. Проверьте мультиметром:
   • Сопротивление между массой и пином питания (должно быть >100кОм)
   • Наличие окислов на контактах разъема
   • Целостность экранирующей оплетки кабелей
4. Подключите амперметр в разрыв цепи питания
5. Сравните ток покоя с паспортными значениями

Тип блока	Нормальный ток покоя (А)	Критичное значение (А)
ЭБУ двигателя	0.005-0.035	>0.05
Противотуманки	0.001-0.010	>0.015
Мультимедиа	0.010-0.030	>0.050

Важно: При диагностике используйте точные измерительные приборы – погрешность мультиметра должна составлять не более ±1% в миллиамперном диапазоне. Для реле с несъемным корпусом применяйте тестеры с адаптированными разъемами, чтобы избежать повреждения колодки.

Косвенным признаком неисправности ЭБУ служит тепловыделение: прогрев корпуса блока на ощупь при выключенном зажигании указывает на короткое замыкание в внутренних цепях. В таких случаях требуется углубленная диагностика на специализированном оборудовании с анализом логики работы контроллера.

Устранение найденной проблемы: ремонт или замена компонентов

После точного определения источника утечки тока приступайте к устранению неисправности. Действия зависят от характера повреждения и типа проблемного компонента.

Оцените степень повреждения и возможность восстановления. Некоторые дефекты требуют простой очистки контактов или замены предохранителя, тогда как пробой изоляции или выход из строя электронных модулей обычно предполагают замену детали.

Порядок работ

1. Отсоедините клемму АКБ перед любыми манипуляциями с электрооборудованием.
2. Разберите узел, обеспечив доступ к поврежденному элементу (снятие обшивки, защитных кожухов).
3. Проверьте состояние компонента:
   • Очистите окисленные контакты или клеммы специальной смазкой
   • Восстановите поврежденную изоляцию термоусадкой или изолентой
   • Затяните ослабленные крепления проводов
4. При неремонтопригодных повреждениях:
   • Замените перегоревшие лампы, реле, предохранители
   • Установите новый датчик или электромотор при пробое обмоток
   • Замените жгут проводов при множественных нарушениях изоляции
5. Соберите узел в обратной последовательности, убедившись в надежности всех соединений.

Тип неисправности	Способ устранения	Примечание
Коррозия клемм	Зачистка контактов, обработка антикором	Обязательна для АКБ и массовых точек
Перетертая изоляция	Изоляция термотрубкой/лентой или замена провода	При оголении >50% жилы - замена участка
Выход из строя потребителя (магнитола, ЭБУ)	Замена компонента	Требуется перепрошивка для некоторых блоков

После ремонта обязательно выполните контрольное измерение тока утечки мультиметром. Показатель должен соответствовать норме (10-70 мА). Проверьте работоспособность всех систем автомобиля, связанных с отремонтированным участком цепи.

Очистка окисленных клемм аккумулятора

Окисление клемм аккумулятора – распространенная причина повышенного сопротивления и ложных симптомов утечки тока. Белый или зеленоватый налет (сульфат свинца) ухудшает контакт, мешая нормальной зарядке и работе электросистемы.

Перед началом работ обязательно снимите клеммы в строгой последовательности: сначала отрицательную («–»), затем положительную («+»). Это исключит риск короткого замыкания при случайном касании ключом кузова.

Необходимые инструменты и материалы

• Защитные средства: Резиновые или кислотостойкие перчатки, защитные очки.
• Щетки: Специальная щетка для клемм (двойная, с конусными металлическими и пластиковыми щетинками), старая зубная щетка.
• Очищающий раствор: Теплая вода + пищевая сода (примерно 1 столовая ложка на 200 мл воды). Не используйте Coca-Cola или иные агрессивные жидкости!
• Чистая ветошь или бумажные полотенца.
• Мелкозернистая наждачная бумага (если налет очень плотный).
• Антикоррозийная смазка/спрей для клемм (специальный состав или технический вазелин).

Пошаговый процесс очистки

1. Нанесите раствор соды: Смочите старую зубную щетку или ветошь в растворе соды и обильно обработайте окисленные поверхности клемм и выводов аккумулятора. Раствор будет шипеть, нейтрализуя кислотные остатки.
2. Механическая очистка:
   • Используйте специальную двойную щетку: металлической частью обработайте внутреннюю поверхность клеммы, пластиковой (или нейлоновой) – вывод аккумулятора.
   • Для труднодоступных мест или сильных окислов аккуратно используйте наждачную бумагу («нулевку»), не снимая лишний металл.
3. Промывка и сушка: Тщательно смойте остатки соды и грязи чистой водой (используйте минимальное количество, избегая заливания вентиляционных отверстий АКБ). Насухо вытрите клеммы и выводы ветошью.
4. Защита: Нанесите тонкий слой антикоррозийной смазки или спрея на очищенные выводы аккумулятора до установки клемм. Это создаст барьер от влаги и кислорода.
5. Установка клемм: Наденьте клеммы на выводы АКБ в обратной последовательности: сначала плотно затяните положительную («+»), затем отрицательную («–»). Убедитесь в надежности контакта.

Этап	Ключевое действие	Важная деталь
Подготовка	Снять "-", потом "+"	Безопасность от КЗ
Нейтрализация	Раствор соды + вода	Шипение = реакция
Чистка	Спецщетка / Наждачка	До чистого металла
Защита	Антикоррозийная смазка	Только на выводы АКБ!

После очистки и сборки проверьте напряжение на клеммах АКБ при работающем двигателе (должно быть ~13.8-14.7В) и повторите замер тока утечки. Чистые контакты часто устраняют «ложные» утечки, связанные с плохим контактом.

Затяжка клемм и проверка качества контактов

Ослабленные клеммы аккумулятора или окисленные контакты создают переходное сопротивление, провоцирующее паразитный разряд даже при выключенном зажигании. Начинайте диагностику с визуального осмотра клемм АКБ: белесый или зеленоватый налет, рыхлая структура соединения – явные признаки проблемы. Обязательно проверьте плотность прилегания проводов к полюсным выводам – они не должны свободно проворачиваться рукой.

Демонтируйте клеммы, используя ключ на 10 мм (реже 8 мм или 13 мм), и зачистите контактные поверхности до металлического блеска. Применяйте специализированные щетки с металлическим ворсом или мелкозернистую наждачную бумагу (не ниже 600 грит). После обработки нанесите тонкий слой токопроводящей смазки для предотвращения окисления. Затягивайте клеммы с усилием 5-8 Н·м, избегая перетяжки, способной повредить свинцовые выводы.

Проверка контактных групп и массовых точек

Помимо клемм АКБ, обследуйте все силовые контакты в моторном отсеке и салоне:

• Массовые провода: точки крепления кузова, двигателя и коробки передач. Отсоедините, зачистите контакты от ржавчины, проверьте целостность "земляных" проводов.
• Колодки предохранителей и реле: извлеките элементы блока, осмотрите гнезда на предмет подгорания или деформации.
• Разъемы генератора и стартера: убедитесь в отсутствии следов оплавления, надежности фиксации.

Используйте мультиметр в режиме прозвонки для проверки переходного сопротивления на ключевых соединениях:

Точка измерения	Допустимое сопротивление
Клемма АКБ – кузов автомобиля	0.00 – 0.02 Ом
Клемма АКБ – блок двигателя	0.00 – 0.03 Ом
Разъемы генератора	0.00 – 0.05 Ом

При обнаружении коррозии внутри разъемов обработайте контакты электротехническим очистителем. Все крепежные болты массовых проводов протяните с рекомендованным производителем моментом затяжки. Помните: некачественный контакт в "минусовой" цепи имитирует утечку, увеличивая нагрузку на бортовую сеть.

Контрольные замеры тока после ремонта

После устранения предполагаемой причины утечки повторно подключите амперметр в разрыв цепи между минусовой клеммой АКБ и массой автомобиля, соблюдая те же условия измерений (закрытые двери, выключенные потребители, завершённые циклы блоков управления). Убедитесь, что показания мультиметра не превышают допустимый ток покоя (обычно 20-70 мА в зависимости от модели).

Если значение остаётся высоким, последовательно извлекайте предохранители по одному, наблюдая за изменением показаний. Резкое падение тока при удалении конкретного предохранителя указывает на неисправность в соответствующей цепи. Дополнительно проверьте цепи, не защищённые предохранителями (стартер, генератор, замок зажигания).

Порядок действий при успешном ремонте

1. Зафиксируйте ток покоя в течение 10 минут для стабилизации систем
2. Проверьте реакцию на активацию охранных систем и CAN-шины
3. Протестируйте работу всех электронных компонентов
4. Составьте отчёт с замерами до и после ремонта

Параметр	Норма	Действия при отклонении
Ток покоя	0.02-0.07 А	Повторная диагностика цепей
Падение напряжения	<0.05 В	Проверка контактов массы
Время удержания заряда	>14 дней	Тест АКБ под нагрузкой

Важно: После корректировки проводки выполните минимум два контрольных замера с интервалом 2 часа. Убедитесь, что потребление стабильно и не нарастает со временем. При подключении сигнализации или дополнительного оборудования учитывайте их номинальный ток покоя.

Профилактика утечек тока: регулярная диагностика

Регулярная проверка утечек тока должна стать частью планового технического обслуживания автомобиля. Оптимальная периодичность – каждые 6 месяцев или перед длительным простоем транспортного средства. Это позволяет выявить проблемы на ранней стадии, когда они еще не привели к разряду АКБ или выходу из строя электронных модулей.

Основное внимание уделяйте узлам с высоким риском повреждения: области возле аккумулятора, контактам сигнализации, разъёмам мультимедийных систем и блокам управления. Особенно критичен контроль после установки нештатного оборудования или вмешательства в электропроводку, так как некорректный монтаж – частая причина утечек.

Ключевые профилактические меры

Стандартный алгоритм проверки:

1. Отключите зажигание, закройте двери и подождите 10-15 минут для перехода электронных систем в спящий режим
2. Подключите мультиметр в разрыв цепи между минусовой клеммой АКБ и кузовом автомобиля
3. Сравните показатели тока с нормой производителя (обычно 15-70 мА)
4. При превышении нормы последовательно извлекайте предохранители для локализации цепи с утечкой

Дополнительные рекомендации:

• Обрабатывайте клеммы АКБ антикоррозийной смазкой для предотвращения паразитных токов
• Проверяйте состояние изоляции проводов в подкапотном пространстве и зоне порогов
• Контролируйте влажность в монтажных блоках и местах соединения разъёмов
• Фиксируйте показатели в диагностический журнал для отслеживания динамики

Объект контроля	Периодичность	Метод проверки
Клеммы аккумулятора	Каждые 3 месяца	Визуальный осмотр на окисление
Потребители после зажигания	Раз в 6 месяцев	Замер тока мультиметром
Дополнительное оборудование	После установки	Тестирование цепи нагрузочной вилкой

Список источников

Для подготовки статьи о поиске утечек тока в автомобиле использовались специализированные технические материалы и практические руководства. Основное внимание уделялось источникам, раскрывающим принципы работы бортовой сети, методы диагностики и схемы электрооборудования.

Следующие категории источников предоставили ключевую информацию по устройству автомобильной электропроводки, алгоритмам поиска неисправностей и применению измерительных инструментов. Акцент сделан на практических рекомендациях и стандартных процедурах проверки.

• Официальные руководства по ремонту и обслуживанию автомобилей (Factory Service Manuals)
• Техническая литература по автомобильной электронике и электрооборудованию
• Специализированные форумы автомехаников и автоэлектриков
• Видеоинструкции по диагностике утечек тока от сертифицированных специалистов
• Производители мультиметров и токоизмерительных клещей: технические бюллетени
• Отраслевые стандарты измерения параметров бортовой сети
• Учебные курсы по автомобильной электропроводке и диагностике

Видео: УТЕЧКА ТОКА! Как измерить утечку тока в автомобиле. Как проверить, найти причину и исправить


• Рейтинг антифризов - свойства, марки, бренды

• ВАЗ-2107 - тюнинг и доработки своими руками

• Проверка рулевой рейки автомобиля - состояние и неисправности
