Покраска автомобиля своими руками в гараже
Статья обновлена: 18.08.2025
Покраска автомобиля – технически сложный процесс, требующий тщательной подготовки и точного соблюдения технологии.
Качественный результат зависит от правильного выбора материалов, подготовки поверхности и условий нанесения ЛКП.
В статье подробно разберем все этапы работ: от снятия старых покрытий до финишной полировки обновленного кузова.
Выбор типа краски и грунта
Автомобильные краски делятся на три основных типа: акриловые (твердеют за счет испарения растворителя), алкидные (сохнут при окислении на воздухе) и двухкомпонентные (полимеризуются после смешивания с отвердителем). Двухкомпонентные составы обеспечивают максимальную прочность и глянец, но требуют профессионального оборудования и соблюдения техники безопасности из-за токсичности.
Грунт подбирается исходя из состояния кузова и типа краски. Для новых металлических поверхностей применяют кислотные (травящие) грунты, нейтрализующие коррозию. Эпоксидные грунты создают влагозащитный барьер и улучшают адгезию, а выравнивающие составы маскируют мелкие дефекты после шпатлевки. Несовместимость грунта с краской приводит к отслаиванию покрытия.
Критерии выбора материалов
Ключевые факторы при подборе краски:
- Условия эксплуатации: Для регионов с агрессивной средой (морской климат, реагенты) предпочтительны двухкомпонентные полиуретановые краски
- Требуемый эффект: Металлики и перламутры наносятся только поверх акриловых баз, а глубокий глянец достигается акриловыми лаками
- Бюджет: Алкидные эмали дешевле, но уступают в долговечности
Сочетаемость материалов (примеры):
| Тип грунта | Совместимая краска | Макс. время перекрытия |
|---|---|---|
| Кислотный (реактивный) | Акриловые базы, 2К краски | 24 часа |
| Эпоксидный | Все типы красок | 7 дней |
| Акриловый наполняющий | Алкидные эмали, 2К системы | 5 часов |
Обязательно используйте грунт и краску одного производителя – это гарантирует химическую совместимость. Для локального ремонта применяйте аэрозольные составы с пометкой OEM, но полноценное окрашивание требует профессиональных материалов.
Инструменты для покраски: распылители и компрессор
Качество лакокрасочного покрытия автомобиля напрямую зависит от выбора распылителя. Краскопульты делятся на три основных типа: конвенциональные (высокое давление), HVLP (большой объем/низкое давление) и LVLP (малый объем/низкое давление). Модели HVLP и LVLP обеспечивают минимальный "туман" и высокий перенос краски на поверхность (до 70%), что сокращает расход материала.
Производительность компрессора должна соответствовать потреблению воздуха распылителя. Ключевые параметры: мощность двигателя (от 1.5 кВт), объем ресивера (минимум 50 литров) и производительность (не менее 200 л/мин). Недостаточная мощность компрессора вызовет падение давления во время работы, что приведет к дефектам покраски.
Критерии выбора оборудования
При комплектации набора учитывайте:
- Сопоставимость параметров: расход воздуха краскопульта не должен превышать 70% производительности компрессора
- Диаметр сопла: 1.3-1.4 мм для базовых эмалей, 1.5-1.7 мм для лаков и грунтов
- Дополнительное оснащение: влагоотделитель, регулятор давления, фильтры тонкой очистки
Обязательные аксессуары:
- Фильтр-грубовик для первичной очистки воздуха
- Манометр с точностью ±0.1 бар
- Ресиверный осушитель для конденсата
- Гибкие армированные шланги длиной от 5 м
| Тип краскопульта | Рекомендуемое давление (бар) | Расход воздуха (л/мин) |
|---|---|---|
| Конвенциональный | 3.0-4.0 | 250-350 |
| HVLP | 1.5-2.0 | 300-450 |
| LVLP | 1.8-2.2 | 150-250 |
Перед началом работ обязательно проверьте герметичность всех соединений и проведите тестовое распыление на картон. Используйте регулятор давления для точной настройки параметров в соответствии с вязкостью материала.
Техника безопасности: маска и вентиляция
При покраске автомобиля вдыхание аэрозольных частиц краски, растворителей и изоцианатов (в двухкомпонентных составах) вызывает тяжелые отравления, аллергические реакции и хронические заболевания дыхательной системы. Невидимые глазу компоненты оседают в легких, проникают в кровь и накапливаются в организме, приводя к необратимым последствиям даже при кратковременном контакте без защиты.
Эффективная вентиляция рабочей зоны – обязательное условие, но она не заменяет респиратор, а лишь дополняет его. Вытяжные системы должны обеспечивать направленный воздушный поток от оператора к фильтрам или наружу, предотвращая образование "мертвых зон" с высокой концентрацией паров. Статичный воздух в замкнутом пространстве многократно увеличивает риск отравления.
Критерии выбора и использования СИЗ
Применяйте только специализированные респираторы с комбинированной фильтрацией:
- Тип фильтров: Угольный фильтр (маркировка A2 или A2B2E2K2 для органических паров/газов) + противоаэрозольный фильтр (P3).
- Конструкция: Полнолицевая маска с панорамным стеклом или полумаска с плотным прилеганием. Очки отдельно недопустимы – пары проникают через неплотности.
- Проверка: Перед каждым использованием проверяйте целостность клапанов, резиновых уплотнений и срок годности фильтров. Проведите тест на прилегание: закройте руками впускные клапаны и сделайте вдох – маска должна плотно "присосаться" к лицу.
Важные правила эксплуатации:
- Надевайте маску до входа в покрасочную зону и снимайте только после полного выхода.
- При появлении запаха под маской или затрудненном дыхании немедленно покиньте помещение и замените фильтры.
- Храните респиратор в герметичном пакете, исключая контакт фильтров с влагой или пылью.
| Опасный компонент | Последствия без защиты | Минимальный класс защиты |
|---|---|---|
| Изоцианаты (2K краски) | Астма, отек легких, химические ожоги дыхательных путей | Фильтр A2B2E2K2 + P3 |
| Органические растворители (сольвент, уайт-спирит) | Поражение ЦНС (головокружение, тошнота), повреждение печени/почек | Фильтр A2 + P3 |
| Пигменты/аэрозоль краски | Фиброз легких, аллергический ринит, дерматиты | Фильтр P3 |
Никогда не используйте одноразовые бумажные маски или тканевые повязки – они бесполезны против токсичных паров. Даже кратковременная работа "без ничего" при распылении приводит к головной боли и тошноте, сигнализируя об остром отравлении. Замена фильтров проводится строго по регламенту производителя или чаще, особенно при интенсивных работах.
Демонтаж пластиковых элементов кузова
Перед началом демонтажа пластиковых деталей подготовьте чистую зону для складирования и промаркируйте крепежные элементы. Тщательно очистите поверхности вокруг снимаемых элементов от грязи и пыли, чтобы исключить повреждение лакокрасочного покрытия при работе. Убедитесь в наличии необходимого инструмента: набор триммеров, крестовые и звездообразные биты, съемники клипс.
Обратите особое внимание на хрупкость пластиковых деталей при низких температурах – работы рекомендуется проводить при +15°C и выше. Сфотографируйте сложные узлы крепления перед разборкой для упрощения последующей сборки. Заранее приобретите комплект новых крепежных клипс, так как часть старых неизбежно выйдет из строя при демонтаже.
Последовательность операций
- Бамперы: Открутите винты в колесных арках и подрамнике. Аккуратно подденьте триммером фиксирующие клипсы по периметру, начиная с нижней части. При отсоединении датчиков парковки предварительно снимите клеммы с аккумулятора.
- Молдинги и накладки: Прогрейте феном стыки для размягчения клейкой ленты. Снимите декоративные заглушки, выкрутите скрытые винты. Подводите пластиковый скребок под элемент параллельно кузову.
- Решетка радиатора: Отсоедините хомуты воздуховодов. Выдавите фиксаторы крепления к капоту через технологические отверстия. Извлеките датчики температуры, запомнив схему подключения.
Критические моменты: При снятии порогов избегайте точечных нагрузок – используйте широкие монтажные лопатки. Для зеркал заднего вида сначала снимите декоративные заглушки в салоне, затем отключите разъемы электрооборудования. Защитную пленку на торпедо оставляйте до завершения покраски – она предотвратит повреждения при перемещении деталей.
| Тип крепежа | Инструмент | Риск поломки |
|---|---|---|
| Пластиковые клипсы | Специальные щипцы | Высокий (требуют замены) |
| Винты Torx | Бита T10-T25 | Низкий |
| Поворотные фиксаторы | Отвертка с плоским жалом | Средний |
Все демонтированные детали храните в вертикальном положении на мягкой подложке. Особенно уязвимы тонкие элементы – дефлекторы вентиляции и заглушки стоек. Для длинных молдингов используйте опорные стеллажи, исключающие прогиб. Проведите инспекцию посадочных мест на кузове: удалите коррозию, остатки двухстороннего скотча, восстановите антикоррозийное покрытие.
Снятие фар и оптики
Отключите аккумулятор для предотвращения короткого замыкания при работе с электропроводкой фар и поворотников. Снимите декоративные накладки решетки радиатора или бампера, если они перекрывают доступ к крепежным элементам оптики.
Найдите все точки крепления: обычно это болты или защелки, расположенные в моторном отсеке, по периметру фары, а иногда изнутри колесных арок. Зафиксируйте расположение разъемов и хомутов проводов, чтобы избежать ошибок при обратной сборке.
Последовательность демонтажа
- Отсоедините электрические разъемы: нажмите на фиксатор колодки и аккуратно отсоедините проводку от фары, габаритных огней или противотуманных фар.
- Выкрутите крепежные болты: используйте подходящие биты или торцевые ключи, сохраняя болты в отдельной емкости.
- Извлеките оптику: придерживайте фару рукой при снятии последнего болта, избегая резких движений. Для задних фонарей снимите обивку багажника/салона.
- Демонтируйте уплотнители: снимите резиновые прокладки по контуру фары для защиты от влаги – их нужно сохранить для обратной установки.
Проверьте целостность крепежных мест кузова – при наличии коррозии зачистите участки до металла. Упакуйте снятые элементы в мягкую ткань или пленку, исключив царапины на линзах. Для сложных моделей с адаптивным светом обязательно сделайте фотофиксацию разводки проводов перед отсоединением.
Удаление ржавчины шлифовальной машинкой
Наденьте защитные очки, респиратор и перчатки перед началом работ. Очистите повреждённый участок от грязи и отслаивающейся краски металлической щёткой или скребком.
Подготовьте шлифовальную машинку, установив наждачный круг с абразивом P80-P120 для грубой обработки. Убедитесь, что поверхность сухая и обезжирена.
Технология шлифовки
Включите машинку на средних оборотах (8 000-12 000 об/мин). Держите инструмент под углом 15-20° к поверхности, плавно перемещая его вдоль ржавого участка без сильного нажима. Обрабатывайте зону, захватывая 2-3 см чистой металлической поверхности вокруг повреждения.
Контролируйте глубину обработки – удаляйте ржавчину до появления ровного металлического блеска. При сквозной коррозии остановитесь при достижении чётких краёв отверстия.
- Пройдите коррозийный участок кругами P80
- Смените диск на P120 для финишного выравнивания
- Обработайте переходы на здоровый металл абразивом P180
| Тип коррозии | Рекомендуемый абразив | Время обработки* |
|---|---|---|
| Поверхностная | P120→P180 | 3-5 мин |
| Глубокая | P80→P120→P180 | 8-12 мин |
* На участке 10×10 см
После шлифовки тщательно удалите металлическую пыль пылесосом и обезжирьте поверхность антисиликоном. Немедленно нанесите грунтовку для предотвращения окисления.
Очистка поверхности обезжиривателем
После тщательной мойки и сушки кузова критически важно удалить невидимые глазу загрязнения: следы воска, силиконов, битумных пятен, технологических смазок. Даже микроскопические масляные плёнки нарушают адгезию ЛКП, провоцируя отслоения и кратеры. Обезжириватель растворяет эти остатки, обеспечивая идеально чистый металл или пластик для последующих работ.
Используйте только специализированные автомобильные обезжириватели (антисиликоны) – бытовые растворители вроде уайт-спирита или бензина оставляют плёнку. Наносите состав обильно на чистую ветошь без ворса или специальные салфетки. Избегайте распыления напрямую на поверхность – аэрозольные компоненты могут осесть на соседних участках.
Технология обработки
Работайте последовательно сверху вниз, разбивая кузов на зоны площадью ~0.5 м². Алгоритм:
- Смочите салфетку обезжиривателем (при использовании аэрозоля – распылите на ткань).
- Протрите участок с умеренным нажимом вдоль одной оси (горизонтально или вертикально).
- Переверните салфетку чистой стороной и сразу протрите зону повторно перпендикулярно первому движению.
- Поменяйте салфетку при появлении загрязнений или после обработки 1-2 панелей.
Контролируйте результат: поверхность после испарения состава (~2-3 минуты) должна быть абсолютно матовой без жирных разводов. Особое внимание уделите:
- Стыкам деталей и кромкам
- Зонам вокруг молдингов и фар
- Участкам ремонта (шпатлёвка, грунт)
Важно: Не прикасайтесь к обезжиренным поверхностям голыми руками – кожное сало оставляет следы! Используйте чистые перчатки из хлопка или нитрила.
Выравнивание вмятин шпатлевкой
Подготовьте поверхность: тщательно зачистите металл в зоне повреждения до блеска шлифовальной бумагой P80-P120, удалите ржавчину, обезжирьте антисиликоном. Создайте шероховатость для улучшения адгезии.
Нанесите первый тонкий слой шпатлевки (не толще 3 мм) гибким шпателем, плотно вдавливая состав в углубления. Избегайте нанесения на пластиковые детали или заводскую грунтовку без специального праймера.
Этапы работ
После первичного нанесения:
- Дождитесь полной полимеризации (согласно инструкции производителя, обычно 15-40 минут при +20°C)
- Обработайте поверхность абразивами P120-P180, формируя контур кузова
- Нанесите финишный выравнивающий слой (толщиной до 1 мм)
Контроль качества выполняйте методом "пальпации": проведите ладонью по поверхности – переходы должны быть плавными без ощутимых перепадов. Для выявления микронеров используйте:
- Тактильный осмотр в резиновой перчатке
- Контрольную подсветку под острым углом
- Направляющую линейку
| Ошибка | Последствие |
| Недостаточная зачистка | Отслаивание шпатлевки |
| Толстый слой (>5 мм) | Трещины при вибрации |
| Неправильная шлифовка | Видимые границы ремонта |
Финишная обработка требует шлифовки абразивами P220-P320 с водным барьером для гидроизоляции. Обязательно нанесите антикоррозийный грунт перед покраской – шпатлевка не обеспечивает защиту от ржавчины.
Грунтовка металлических участков
Поверхность тщательно очищается от пыли, остатков старой краски, ржавчины и обезжиривается специальным составом. Участки с глубокой коррозией обрабатываются преобразователем ржавчины согласно инструкции производителя. Обязательно удаляются все следы смазок, битумных пятен или силиконов растворителем типа уайт-спирит.
После высыхания очищенных зон наносится кислотный грунт (травящий) методом распыления тонким равномерным слоем. Работа проводится в проветриваемом помещении с использованием респиратора и защитных очков. Кислотный состав создает адгезионный слой и блокирует очаги скрытой коррозии, наносится только на голый металл без перекрытия соседних участков.
Этапы нанесения наполняющего грунта
Через 15-30 минут (после высыхания кислотного слоя) наносится двухкомпонентный акриловый грунт:
- Смешайте основу с отвердителем в пропорции, указанной на упаковке, добавьте рекомендованный разбавитель до нужной вязкости.
- Наносите грунт перекрестными движениями в 2-3 тонких слоя с межслойной сушкой 5-10 минут.
- Выдержите полную полимеризацию (обычно 2-4 часа при +20°C).
Ключевые требования к процессу:
- Температура поверхности: +15°C до +30°C
- Влажность воздуха: не выше 80%
- Толщина слоя: 15-20 мкм для кислотного, 40-60 мкм для акрилового
| Тип грунта | Назначение | Время сушки |
| Кислотный (реактивный) | Адгезия и антикоррозийная защита | 15-30 мин |
| Акриловый (наполняющий) | Выравнивание пор и создание базы под краску | 2-4 часа |
После отверждения акрилового грунта поверхность шлифуется абразивом P400-P500 для устранения дефектов. Контролируйте равномерность матовости – глянцевые пятна свидетельствуют о недостаточной обработке. Удалите шлифовальную пыль антистатической салфеткой перед окрашиванием.
Сушка грунтовки: температура и время
Правильная сушка грунта определяет адгезию, равномерность нанесения краски и долговечность покрытия. Нарушение режимов приводит к дефектам: шагрени, кратеры, отслоениям или плохой полируемости.
Температурный диапазон и длительность высыхания зависят от типа грунтовки, её состава и рекомендаций производителя. Акриловые наполняющие грунты и эпоксидные составы имеют принципиальные отличия в процессе полимеризации.
Ключевые параметры сушки
Типы грунтовок и их особенности:
- Эпоксидные: Требуют 15-30 минут межслойной выдержки. Полная полимеризация при +20°C – 12-24 часа. Не шлифуются.
- Акриловые наполняющие (1K): Высыхание "на отлип" – 5-10 минут. Шлифовка через 30-60 минут при +20°C (быстросохнущие) или 2-8 часов (стандартные).
- Акриловые 2K (с отвердителем): Межслойная пауза 5-15 минут. Шлифовка через 2-4 часа при +20°C. Полная прочность – 12-16 часов.
Влияние температуры:
- +15°C и ниже: Резко замедляет реакцию. Сушка 2K грунтов может занять 24+ часа.
- +20°C до +25°C: Стандартные условия для большинства продуктов.
- +30°C и выше: Ускоряет испарение растворителей, но риск "закипания" и пор.
Принудительный нагрев (ИК-лампы, камеры):
- Начинайте прогрев не ранее чем через 10-15 минут после нанесения.
- Температура поверхности не должна превышать +60°C для 1K и +70°C для 2K грунтов.
- Длительность сокращается в 2-4 раза (например, 2K грунт при +50°C высыхает за 20-40 минут).
| Тип грунта | Время до шлифовки (+20°C) | Оптимальная температура |
|---|---|---|
| Эпоксидный 2K | 12-24 часа | 18-25°C |
| Акриловый 1K | 30 мин - 8 часов | 20-28°C |
| Акриловый 2K | 2-4 часа | 18-25°C |
Контроль готовности: Шлифуйте только после полного высыхания на всю глубину. Проверяйте: процарапанный ногтём участок не должен давать крошки или мазков, поверхность – матовая и однородная.
Шлифовка грунта наждачной бумагой P320
После полного высыхания грунтовки приступают к шлифованию поверхности мелкозернистой наждачной бумагой P320. Этот этап критически важен для устранения микронеровностей, царапин от предыдущей абразивной обработки и придания плоскости идеальной гладкости перед нанесением краски. Используйте исключительно мокрый метод шлифовки, чтобы минимизировать пыль и предотвратить забивание абразивных зерен.
Тщательно смочите поверхность автомобиля и саму наждачную бумагу водой с добавлением моющего средства (2-3 капли на литр), которая выступает как смазка. Двигайте шлифовальный блок плавными перекрестными движениями – вдоль и поперек кузовных панелей, без сильного нажима. Контролируйте плоскость ладонью: после правильной обработки грунт должен ощущаться как однородная «бархатная» текстура без выступов или впадин.
Ключевые правила и этапы
Соблюдайте следующие требования для качественного результата:
- Подготовка инструмента: Закрепите бумагу на жестком резиновом блоке для равномерного давления.
- Контроль увлажнения: Постоянно промывайте поверхность и абразив чистой водой.
- Проверка на «мат»: После шлифовки весь грунт должен стать матовым без глянцевых пятен.
| Ошибка | Последствие | Решение |
|---|---|---|
| Сухая шлифовка | Забивание зерен, глубокие царапины | Немедленно увлажнить поверхность |
| Давление на блок | Волны на грунте, «прожоги» | Работать весом руки без усилий |
| Пропуск участков | Глянцевые пятна → плохая адгезия краски | Повторная обработка под углом 45° к предыдущим движениям |
Финишный этап – промывка кузова чистой водой для удаления абразивной взвеси и тщательная сушка сжатым воздухом или микрофиброй без ворса. Убедитесь, что после шлифовки отсутствуют:
- Необработанные глянцевые островки,
- Белые царапины от абразива,
- Видимые переходы между зонами.

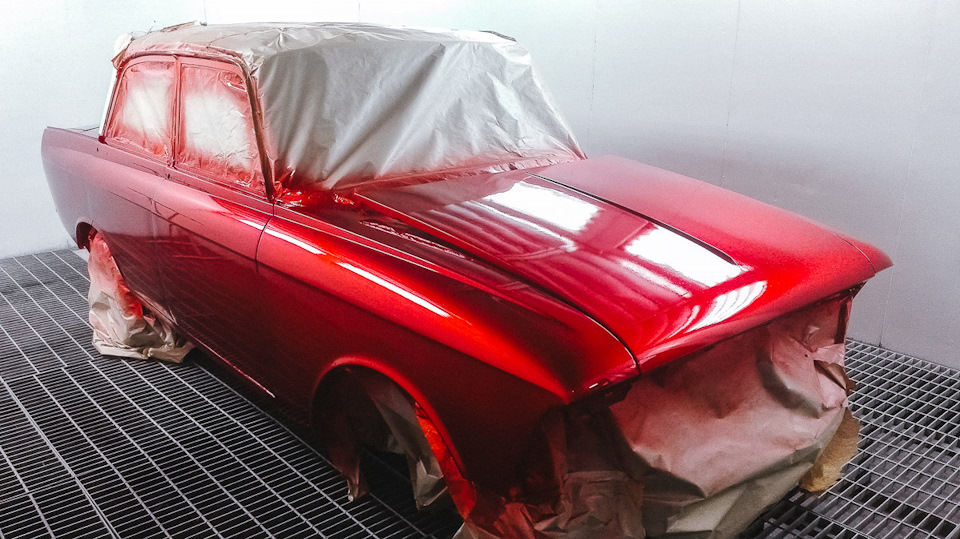

Маскировка стекол и резиновых уплотнителей
Тщательная изоляция стеклянных поверхностей и резиновых элементов – обязательный этап подготовки перед окраской кузова. Попадание краски или абразивной пыли на эти зоны приводит к сложной очистке и риску повреждения материалов.
Отсутствие надежной маскировки проявляется пятнами краски на стеклах, затеканием состава под уплотнители, что нарушает их эластичность и внешний вид. Результат – снижение качества лакокрасочного покрытия и дополнительные затраты времени на устранение дефектов.
Технология защиты
Используйте специализированные материалы: малярный скотч шириной 18-25 мм для четких границ, полиэтиленовую пленку или антистатическую маскировочную бумагу. Избегайте газет – типографская краска может отпечататься на поверхностях.
Последовательность работ:
- Очистка поверхностей: Обезжирьте стекла и резину уайт-спиритом или антисиликоном для удаления воска и грязи.
- Проклейка границ:
- Наклейте скотч строго по линии соприкосновения резинового уплотнителя с кузовом.
- На стеклах фиксируйте ленту в 1-2 мм от резиновой окантовки.
- Закрытие площадей: Накройте стекла и резиновые детали пленкой/бумагой, закрепляя края поверх скотча с нахлестом 5-7 см. Особое внимание уделите молдингам и щелям.
- Контроль герметичности: Убедитесь, что края пленки плотно прилегают, а стыки не имеют зазоров. При необходимости усильте фиксацию дополнительным слоем скотча.
Важно:
- Снимайте скотч сразу после окраски до полного высыхания ЛКП.
- Не допускайте провисания пленки – это вызывает вибрацию и попадание пыли под покрытие.

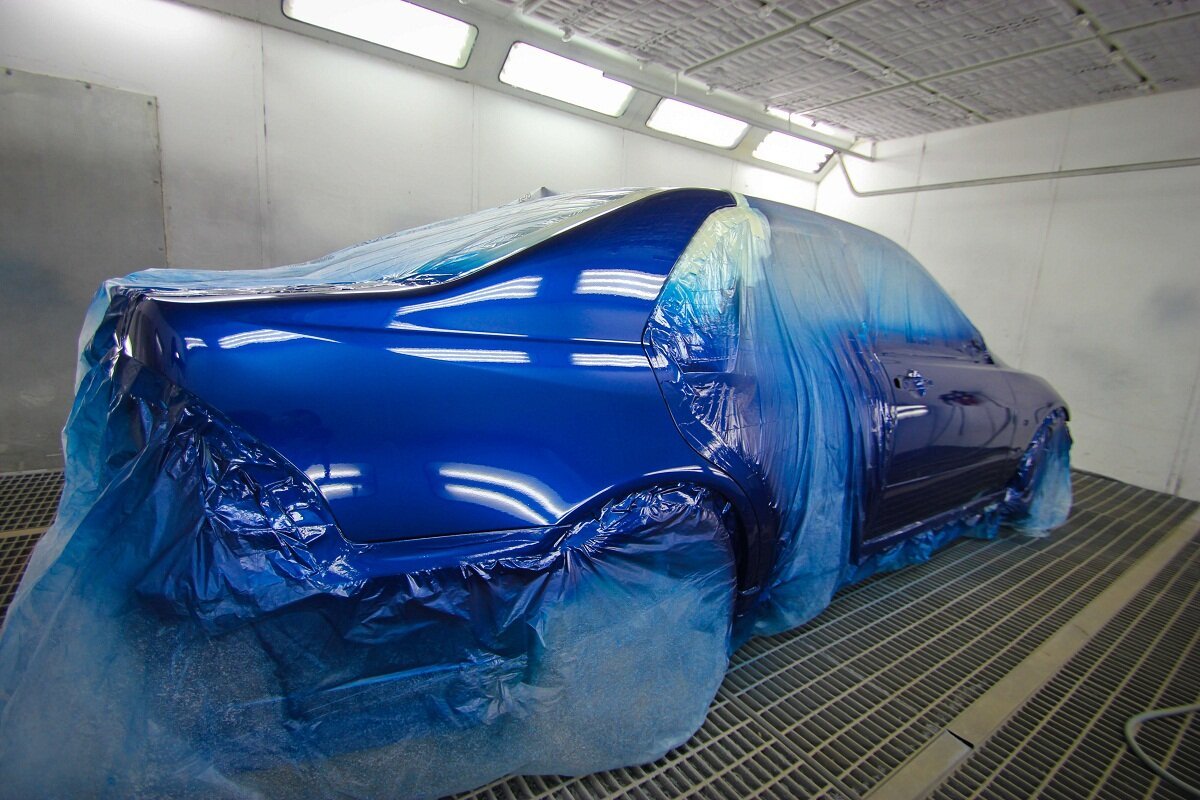

Защита соседних деталей пленкой
Тщательно заклейте все прилегающие элементы кузова, резиновые уплотнители, стекла и фары малярной пленкой. Используйте специализированный автомобильный малярный скотч с низкой липкостью, чтобы избежать повреждения лака или оставления следов клея на поверхностях.
Особое внимание уделите защите зон стыков и технологических отверстий – краска может просочиться в щели и испортить механизмы. Продублируйте пленку в местах вероятного скопления аэрозоля, например, вокруг зеркал и дверных ручек.
Ключевые принципы изоляции
- Начинайте оклейку от центра детали к краям без натяжения
- Делайте нахлест пленки 3-5 см на окрашиваемую область
- Прикрывайте колесные арки полностью
Обязательно проверьте: отсутствие пузырей воздуха под пленкой и надежную фиксацию скотча на изогнутых поверхностях. Снимайте защиту сразу после покраски до полного высыхания лака – позже пленка может пристать к свежему покрытию.
Подготовка краски: смешивание компонентов
Точное смешивание компонентов краски – основа качественного покрытия. Отклонения в пропорциях приведут к изменению цвета, снижению адгезии или преждевременному разрушению слоя. Все работы проводятся в чистом, хорошо проветриваемом помещении с использованием средств индивидуальной защиты (респиратор, перчатки, очки).
Обязательно используйте материалы одного производителя и из одной партии. Краска, отвердитель и растворитель должны быть совместимы – проверьте технические паспорта продуктов (TDS). Подготовьте чистые мерные емкости, миксер для краски (не дрель!) и точные весы или градуированные линейки.
Этапы смешивания
- Определение пропорций: Уточните соотношение компонентов в инструкции к краске (например, 4:1:0.5 – краска/отвердитель/растворитель).
- Отмер краски: Налейте базовый компонент (краску) в мерный стакан до нужного уровня по шкале.
- Добавление отвердителя: Медленно введите отвердитель в указанной пропорции. Избегайте попадания воздуха в смесь.
- Разбавление растворителем: Постепенно добавьте рекомендованный объем растворителя для достижения рабочей вязкости.
- Перемешивание: Тщательно перемешайте миксером 3-5 минут, очищая стенки емкости. Движения – от дна к центру для равномерности.
- Фильтрация: Профильтруйте смесь через воронку с фильтром (100-200 микрон) в чистую тару.
- Выдержка: Оставьте состав на 10-15 минут для выхода пузырьков воздуха и завершения реакций.
Важные нюансы:
- Температура среды: Идеально 20-25°C. Холод замедлит растекание, жара ускорит полимеризацию.
- Вязкость: Проверяйте вязкость вискозиметром. При необходимости – коррекция растворителем малыми порциями.
- Срок жизни: Уточните время использования смеси (pot life). Приготовленный объем должен быть израсходован до его истечения.
| Компонент | Функция | Последствия ошибок |
|---|---|---|
| Краска (база) | Формирует цвет и покрытие | Тусклость, неравномерность |
| Отвердитель | Активирует полимеризацию | Липкость, низкая прочность |
| Растворитель | Регулирует вязкость | Подтёки или "апельсиновая корка" |
Фильтрация краски перед заправкой пистолета
Фильтрация – обязательный и критически важный этап подготовки лакокрасочного материала перед его подачей в краскопульт. Неотфильтрованная краска гарантированно приведет к дефектам на финишном покрытии, таким как шагрень, кратеры, "мушки" и потеки.
Даже если краска была тщательно перемешана и разбавлена, в ней могут присутствовать микроскопические частицы засохшей пленки с краев банки, пыль, ворсинки от протирочных материалов, случайные соринки или не до конца растворенные компоненты.
Процесс фильтрации
Для эффективной фильтрации используйте одноразовые малярные воронки со встроенным фильтром (чаще всего нейлоновым или бумажным) или специальные сетчатые фильтры-стаканы, которые вставляются непосредственно в бачок краскопульта. Размер ячейки фильтра (mesh) подбирается в зависимости от типа материала:
- Базовые эмали: Требуют тонкой очистки. Используйте фильтры с размером ячейки 100-150 mesh (100-150 микрон).
- Акриловые лаки/2К грунты: Подходят фильтры 60-100 mesh (150-250 микрон).
- Наполнительные грунты/антигравийные составы: Допускают использование фильтров 40-60 mesh (250-400 микрон).
Техника фильтрации:
- Достаньте новый чистый фильтр из упаковки. Никогда не используйте фильтр повторно!
- Наденьте фильтр-воронку на чистую мерную емкость или вставьте сетчатый фильтр в бачок краскопульта.
- Медленно перелейте готовую к применению краску (уже смешанную с отвердителем и разбавителем) через фильтр в бачок или мерную емкость. Не торопитесь и не пытайтесь протолкнуть густые комочки.
- Если фильтр забивается быстро, это сигнализирует о проблемах с краской (срок годности, неправильное хранение) или недостаточном перемешивании.
- После переливания аккуратно снимите и утилизируйте использованный фильтр.
Рекомендуемые типы фильтров:
| Тип фильтра | Материал | Типичный размер ячейки (mesh) | Применение |
|---|---|---|---|
| Конусная воронка | Бумага/Нейлон | 100-150 | Базовые эмали, прозрачные лаки |
| Сетчатый стакан (бачковый) | Металлическая сетка/Нейлон | 40-100 | Грунты, лаки, антигравийки, некоторые базы |
| Фильтр-мешок (для систем подачи) | Нейлон/Полиэстер | 100-200 | Профессиональные окрасочные посты |
Помните: Пропуск этапа фильтрации или использование неподходящего/грязного фильтра сведет на нет все предыдущие усилия по подготовке поверхности и материала, приведет к браку и необходимости переделки работы. Качество фильтрации напрямую влияет на качество финишного слоя.
Настройка давления в окрасочном пистолете
Оптимальное давление при покраске автомобиля напрямую влияет на качество распыления лакокрасочного материала. Слишком высокое давление приведет к перерасходу краски и образованию тумана, а слишком низкое вызовет неровное нанесение и шагрень.
Точное значение зависит от типа пистолета (HVLP, LVLP, RP) и вязкости материала, поэтому всегда сверяйтесь с инструкцией производителя. Большинство современных моделей работают в диапазоне 1.5–3.5 бар на входе в инструмент.
Порядок регулировки
- Установите редуктор компрессора на 0 бар и подключите шланг к пистолету.
- Налейте в бачок разведенный до рабочей вязкости материал.
- Нажмите курок пистолета до упора и плавно повышайте давление на редукторе.
- Контролируйте факел: при правильном давлении краска распыляется равномерным овалом без разрывов и капель на краях.
- Отрегулируйте форму факела и подачу материала после настройки давления.
Важные нюансы:
- Измеряйте давление только при открытом курке (статическое давление в системе выше рабочего).
- Используйте манометр, встроенный в пистолет или установленный на рукоятке – показания редуктора компрессора неточны из-за потерь в шланге.
- Проверяйте настройку на тестовой поверхности после изменения вязкости или типа материала.
| Проблема | Вероятная причина |
|---|---|
| Грубая текстура, "апельсиновая корка" | Давление слишком низкое |
| Сухой напыл, избыток краски в центре | Давление слишком высокое |
| Подтеки по краям факела | Неравномерное давление или засор дюз |
Тестовое распыление на картон
Перед покраской автомобиля выполните тестовое распыление на картон для оценки настроек оборудования и поведения материала. Используйте чистый картонный лист, аналогичный по текстуре тестовой поверхности, и закрепите его вертикально для имитации условий нанесения на кузов.
Нанесите несколько плавных проходов краскопультом, контролируя дистанцию (15-20 см), скорость движения и угол распыла. Следите за формированием равномерного "мокрого" слоя без подтёков, проверяя интенсивность покрытия и моментальную реакцию краски на поверхность.
Ключевые параметры для оценки
- Факел распыла: Равномерность распределения, отсутствие "банана" или разрывов
- Адгезия: Скорость схватывания с поверхностью, растекаемость
- Дефекты: Появление кратеров, шагрени или пыли
| Проблема | Решение |
| Неровные границы факела | Отрегулировать давление воздуха или ширину сопла |
| Текучие подтёки | Уменьшить подачу материала или увеличить скорость движения |
| Сухое напыление (пыль) | Сократить дистанцию или добавить разбавитель |
Анализируйте под разными углами освещения, обращая внимание на оттенок металликов/перламутров и степень укрывистости. При необходимости повторите тест после корректировки вязкости, давления или температуры в помещении.
Техника нанесения базового слоя
Подготовьте краскопульт: установите диаметр дюзы 1.3-1.4 мм, отрегулируйте давление воздуха 2-2.5 атм и форму факела в виде вертикального овала. Краску тщательно перемешайте миксером, профильтруйте через воронку с сеткой 190 микрон. Температура в окрасочной камере должна быть 20-25°C, влажность не выше 60%.
Перед началом работы проведите тест на картоне: проверьте форму факела, отсутствие дефектов распыла и однородность смеси. Держите краскопульт перпендикулярно поверхности на расстоянии 15-20 см. Начинайте движение до нажатия курка, завершайте – после его отпускания.
Пошаговый процесс распыления
- Адгезионный слой: Нанесите первый слой «сухим туманом» с увеличенным расстоянием (25 см) для создания липкой основы.
- Основные слои: Распылите 2-3 полных слоя с перекрытием 50%. Двигайтесь:
- Горизонтальными проходами на вертикальных поверхностях
- Вертикальными проходами на крыше/капоте
- Контроль покрытия: После каждого слоя проверяйте:
- Отсутствие пропусков при боковом освещении
- Равномерность глянца без матовых пятен
Выдерживайте межслойную выдержку 5-7 минут («до отлипа»). При появлении подтеков немедленно остановитесь – удалите дефект после полного высыхания шлифовкой. Обязательно очищайте воздушный фильтр краскопульта между слоями.
| Параметр | Рекомендация | Ошибки |
|---|---|---|
| Скорость движения | 0.5 м/сек | Рывки → неравномерность |
| Перекрытие | 50% факела | Полосы «зебра» |
| Толщина слоя | 12-15 мкм | Подтёки >20 мкм |
Обработка труднодоступных мест кистью
При покраске автомобиля кистью особое внимание уделяется зонам, недоступным для краскопульта: внутренние углы дверей, области под резиновыми уплотнителями, пространства вокруг фар, замков и ручек. Эти участки требуют ручной обработки для обеспечения равномерного покрытия и защиты от коррозии. Пропуск таких мест ведет к локальному снижению антикоррозийных свойств и нарушению целостности лакокрасочного слоя.
Подготовьте поверхности обезжиривателем и антисиликоном. Используйте узкие флейцевые кисти с синтетическим ворсом (шириной 10-25 мм) или скошенные модели для точного нанесения. Разведите краску согласно инструкции производителя до консистенции жидкой сметаны – слишком густой состав оставит потеки, чрезмерно жидкий не даст укрывистости.
Техника нанесения
- Набирайте минимальное количество краски на кончик кисти, избегая подтеков.
- Обрабатывайте вертикальные поверхности движениями снизу вверх.
- В углах и щелях используйте метод "натыка": точечные промакивания с легким распределением.
- Контролируйте толщину слоя: он должен соответствовать основному покрытию.
Критические зоны для проверки:
- Стыки крыльев и порогов
- Зоны крепления номерных рамок
- Кромки капота и багажника
- Пространство за дверными петлями
После высыхания первого слоя проверьте покрытие под углом к источнику света. При необходимости нанесите второй слой, уменьшив вязкость краски на 5-7%. Избегайте перекрытия свежеокрашенных участков с основным покрытием во избежание заметных границ.
Сушка базы перед нанесением лака
После равномерного распыления базового покрытия наступает критический этап сушки. Растворители в составе базы должны полностью испариться, но не допускается пересушивание поверхности. Оптимальное время выдержки зависит от толщины слоя, температуры в помещении и рекомендаций производителя краски, обычно составляя 5–15 минут.
Контроль готовности определяется тактильно: легкое касание подушечкой пальца необрабатываемого края (например, малярной ленты) не должно оставлять следов или липкости. Если база тянется за пальцем – сушка продолжается. Принудительный обдув теплым воздухом допустим только на низкой скорости с расстояния 50+ см во избежание дефектов.
Ключевые правила сушки
- Температурный режим: Идеальная среда – +20–25°C при влажности 45–55%. Резкие скачки температуры недопустимы.
- Чистота воздуха: Помещение должно быть герметичным, без пыли и сквозняков. Обязательно использование фильтров вентиляции.
- Контроль времени: Строгое соблюдение периода межслойной выдержки между нанесением базы и лака. Преждевременное лакирование вызывает пузыри и сморщивание.
Нарушение технологии сушки приводит к дефектам: помутнение лака, кратеры, шагрень или отслоение покрытия. Особое внимание уделите сложным зонам (ребра, стыки), где возможно скапливание излишков материала.
Применение акрилового лака: толщина слоя
Общая толщина лакокрасочного покрытия после нанесения акрилового лака должна составлять 50-80 микрон. Достигается это минимум двумя слоями: базовым и финишным. Первый слой наносится тонким пластом (15-25 мкм) для создания адгезионной основы и заполнения микронеровностей.
Второй слой формирует защитно-декоративную поверхность толщиной 30-45 мкм. При необходимости нанесения третьего слоя (например, для выравнивания дефектов) его толщина не должна превышать 20-25 мкм во избежание потеков.
Критерии контроля толщины
Используйте толщиномер после полной полимеризации каждого слоя. Ключевые параметры:
- Минимальная толщина единого покрытия: 45 мкм
- Критический максимум: 120 мкм (риск растрескивания)
- Допустимая разница толщины на смежных панелях: ≤10%
Последствия нарушения норм:
| Недостаточная толщина | Избыточная толщина |
| Низкая защита от УФ и сколов | Длительная сушка (до 72 часов) |
| Матовые пятна | Кратеры и потеки |
| Ранняя эрозия покрытия | Деформация при температурном расширении |
Оптимальное распыление обеспечивается при давлении 2.0-2.5 атм с дистанцией 20-25 см от поверхности. Финишный слой наносится перекрестными проходами с 50% перекрытием факела.
Устранение подтеков сразу после нанесения
Подтеки образуются при избыточном нанесении краски или лака на вертикальные поверхности, когда материал стекает вниз под действием гравитации. Их легко заметить по характерным волнообразным утолщениям и потекам на свежем покрытии.
Критически важно действовать немедленно – после первичного "схватывания" (через 3-5 минут) исправить дефект без последующей шлифовки будет невозможно. Промедление приведет к затвердеванию материала и сложному ремонту на этапе финишной обработки.
Порядок действий для устранения
- Быстро оцените масштаб:
- Мелкие подтеки – корректируются на месте
- Крупные потеки – требуют снятия слоя шпателем
- Подготовьте инструмент:
- Чистый шпатель с закругленными краями
- Кисть с мягким ворсом (синтетика)
- Растворитель, совместимый с материалом
- Удалите излишки:
- Аккуратно снимите шпателем избыток материала
- Держите инструмент под углом 80-85° к поверхности
- Растушуйте границы:
- Слегка смочите кисть в растворителе
- Плавными движениями "растяните" края подтека
- Избегайте нажима – только касание кончиком ворса
- Контроль результата:
- Проверьте отсутствие резких переходов
- При необходимости повторите растушевку
- Не допускайте протирания до грунта!
После устранения дайте покрытию высохнуть согласно техкарте производителя. Помните: лучшая профилактика подтеков – соблюдение рекомендованной толщины слоя и температуры в окрасочной камере. При работе с базовыми цветами (особенно металликами) избегайте повторных проходов по одному участку.
Использование инфракрасной сушки
Инфракрасные (ИК) сушилки направляют тепловое излучение непосредственно на окрашенную поверхность, ускоряя испарение растворителей и полимеризацию лакокрасочного слоя. В отличие от конвекционных методов, ИК-лучи прогревают материал "изнутри", сокращая время межслойной выдержки и финальной сушки в несколько раз.
Оптимальное расстояние между излучателем и поверхностью – 50-70 см, чтобы избежать локальных перегревов ("прожогов") или неравномерного отверждения. Мощность и спектр излучения подбираются под тип краски: базовые эмали требуют мягкого ИК-диапазона (коротковолновые лампы), а твердые двухкомпонентные лаки – средневолнового излучения для глубокого прогрева.
Технологические этапы ИК-сушки
- Предварительная выдержка: 5-10 минут для испарения легких растворителей перед включением ИК (исключает кратеры и пузыри).
- Прогрев: Плавное повышение температуры поверхности до 60-80°C (контроль пирометром).
- Изотермическая выдержка: Поддержание заданной температуры до полной полимеризации (15-25 минут для акриловых лаков).
- Охлаждение: Естественное снижение температуры перед полировкой (минимум 40 минут).
Критические параметры:
| Тип покрытия | Температура поверхности | Время сушки |
| Металлик (база) | 40-50°C | 3-5 мин |
| Акриловый лак | 65-75°C | 15-25 мин |
| Твердый 2K-лак | 75-85°C | 20-30 мин |
Использование ИК-сушки требует защиты пластиковых деталей (бамперы, молдинги) алюминиевой фольгой – при температуре выше 90°C возможна деформация. Для сложных рельефов применяют подвижные излучатели или дополнительную конвекцию.
Преимущества: сокращение цикла покраски до 2 часов, уменьшение пылезагрязнения, повышенная твердость покрытия. Риски: "запаивание" растворителей при слишком быстром нагреве, термоудар металла.
Полировка после полного высыхания лака
Перед полировкой убедитесь в полном отверждении лакокрасочного слоя – этот процесс занимает от 24 часов до нескольких недель в зависимости от типа лака и условий сушки. Категорически запрещено начинать работы при наличии липкости или мягкости поверхности, так как это приведет к необратимым повреждениям покрытия.
Подготовьте рабочую зону: очистите кузов от пыли с помощью пневматического обдува и антистатической салфетки, затем обезжирьте поверхность специальным составом. Убедитесь в отсутствии глубоких дефектов, требующих локальной шлифовки перед основной полировкой.
Технология выполнения работ
Необходимые материалы:
- Орбитальная полировальная машина с регулировкой оборотов
- Полировальные круги: поролоновый (жёсткий для первичной обработки, мягкий для финиша)
- Абразивные пасты трёх типов: грубая (абразивность 2000-3000 грит), средняя (3500-4500 грит), финишная (5000+ грит)
- Микрофибровые салфетки для удаления полировальной пыли
Последовательность действий:
- Нанесите грубую пасту размером с монету на полировальный круг
- Обрабатывайте участок 50×50 см на скорости 1200-1500 об/мин крестообразными движениями без сильного нажима
- Удалите остатки пасты чистой салфеткой, проверяя равномерность глянца
- Повторите процесс со средней пастой, снизив скорость до 1000 об/мин
- Завершите финишной пастой на скорости 600-800 об/мин мягким кругом
Контроль качества: после полной обработки осмотрите поверхность под лампами дневного света – покрытие должно иметь равномерный зеркальный блеск без матовых пятен, круговых рисок или облачных разводов. При обнаружении дефектов повторите полировку на проблемном участке.
Шлифовка поверхности полировочной пастой
После нанесения и полного отверждения лакокрасочного покрытия на поверхности часто остаются микронеровности, пылинки или легкая шагрень, требующие финишной обработки. Полировочная паста позволяет устранить эти дефекты, создавая идеально гладкую глянцевую поверхность за счет абразивных частиц в своем составе.
Процесс требует использования специального оборудования: орбитальной или ротационной полировальной машины, а также поролоновых или войлочных полировальных кругов разной жесткости. Важно соблюдать этапность перехода от более агрессивных паст к мягким финишным составам для постепенного выравнивания слоя лака без риска его прожига.
Технология полировки
Начинайте работу с пастой средней абразивности (например, P1500-P2000) на мягком поролоновом круге при скорости 1000-1200 об/мин. Нанесите состав тонким слоем на обрабатываемый участок (50×50 см), равномерно распределите на низких оборотах, затем увеличьте скорость. Держите полировальник параллельно поверхности, перемещайте его плавно без остановок, избегая сильного нажима.
После устранения глубоких рисок переходите на финишную пасту (P3000-P5000) и мягкий кружок. Снизьте скорость до 800-1000 об/мин, обрабатывайте зону до полного исчезновения матовости и царапин от предыдущего этапа. Контролируйте нагрев поверхности рукой – при перегреве дайте лаку остыть.
Критические ошибки при работе:
- Использование грязных кругов или пасты с засохшими частицами
- Полировка на высоких оборотах без предварительного разгона пасты
- Обработка краев и углов под прямым углом полировальника
Обязательно удаляйте остатки пасты после каждого этапа микрофиброй, проверяйте результат под разными углами освещения. Финишную полировку завершайте обезжириванием поверхности перед нанесением защитного воска.
Удаление мелких рисок глинкой
После обезжиривания поверхности приступайте к обработке дефектов абразивной глиной. Тщательно увлажните очищаемый участок специальным раствором (клинером) или мыльной водой – это предотвратит появление новых царапин и обеспечит плавное скольжение.
Держите брусок с закрепленной глиной плоско, без нажима. Совершайте возвратно-поступательные движения по одному направлению (вдоль царапин или по горизонтали), периодически очищая глину от загрязнений и смачивая поверхность. Контролируйте степень удаления дефектов визуально и на ощупь.
Ключевые этапы работы
- Подготовка состава: размягчите глину в теплой воде до пластичной консистенции
- Техника движения: только прямолинейные проходы без круговых motions
- Контроль давления: вес бруска должен быть основным усилием
Обрабатывайте участки площадью не более 50×50 см. После устранения рисок немедленно смойте остатки абразива чистой водой и просушите поверхность безворсовой салфеткой перед дальнейшей полировкой.
| Тип глины | Для каких рисок | Среднее время обработки (на 1 м²) |
| Мягкая (синяя) | Поверхностные "паутинки" | 10-15 минут |
| Средняя (красная) | Заметные царапины | 20-25 минут |
Финишная полировка войлочным кругом
Нанесите финишную пасту для полировки на чистый войлочный круг, равномерно распределив состав по поверхности. Установите полировальную машинку на средние обороты (1500-2000 об/мин), избегая резкого старта для предотвращения разбрызгивания состава.
Держите инструмент параллельно обрабатываемой зоне, перемещая его плавными перекрывающими движениями. Сильно не надавливайте – вес самой машинки обеспечит достаточное прижатие. Контролируйте температуру поверхности рукой во избежание перегрева лака.
Ключевые этапы работы
- Обрабатывайте участки площадью 50×50 см последовательно
- Следите за исчезновением мелких царапин и матовости
- Регулярно очищайте круг щёткой для удаления отработанной пасты
Важные нюансы: Используйте только специализированные финишные полироли без абразивных добавок. Работайте при хорошем освещении, периодически протирая поверхность микрофиброй для оценки результата. Избегайте задерживания машинки на рёбрах и краях деталей – это вызывает "протиры" лакового слоя.
| Параметр | Рекомендация |
| Тип войлока | Плотный бесшовный круг |
| Давление | 3-4 кг (лёгкий прижим) |
| Охлаждение | Перерывы через каждые 2-3 минуты |
| Финишная очистка | Обезжиривателем после полировки |
Монтаж снятых элементов кузова
После полного высыхания лакокрасочного покрытия и проведения полировки приступают к обратной сборке деталей. Все демонтированные ранее элементы (двери, бамперы, фары, ручки, молдинги) тщательно проверяют на отсутствие повреждений и совместимость крепежа перед установкой.
Обязательно замените все пластиковые клипсы, резиновые уплотнители и изношенные крепления новыми комплектующими для предотвращения дребезжания и перекосов. Перед монтажом протрите посадочные места от пыли и нанесите антикоррозийный состав на металлические поверхности под крепления.
Ключевые этапы установки
Соблюдайте строгую последовательность сборки:
- Установка оптики и электрооборудования
Подключите фары, поворотники, датчики парковки с проверкой работоспособности до фиксации деталей - Крепление крупных панелей
Навесьте двери/капот/багажник с регулировкой зазоров (оптимально 3-4 мм) - Монтаж декоративных элементов
Закрепите молдинги, спойлеры, решетку радиатора на штатные места
| Тип крепежа | Момент затяжки | Особенности |
| Болты М6 | 10-12 Н·м | Использовать динамометрический ключ |
| Пластиковые клипсы | - | Запрещено повторное применение |
| Саморезы | 4-6 Н·м | Обработать антикорром перед установкой |
Финишный этап включает проверку симметрии стыков, отсутствия царапин при открывании дверей, корректной работы замков и герметичности уплотнителей. Особое внимание уделите регулировке передних фар для соответствия светового пучка нормам безопасности.
Чистка распылителя после работы
Немедленная чистка краскопульта после завершения покраски – обязательное условие для сохранения его работоспособности и точности распыла. Засохшие остатки краски или лака внутри каналов, на игле или воздушной головке приведут к засорам, неравномерному факелу и дорогостоящему ремонту оборудования.
Начните с полного слива остатков материала из бачка обратно в тару производителя. Залейте в бачок подходящий растворитель (уайт-спирит, сольвент, специализированный очиститель – в зависимости от типа использованной краски). Продуйте распылитель в течение 30-60 секунд, направляя факел в емкость для отходов или на ветошь, чтобы растворитель промыл внутренние каналы.
Детальная инструкция по чистке
После продувки выполните полную разборку распылителя согласно инструкции производителя. Ключевые элементы для очистки:
- Воздушная головка (дюза) и сопло: Аккуратно прочистите отверстия мягкой щеткой (например, зубной), смоченной в растворителе. Никогда не используйте металлические иглы или проволоку – это повредит калиброванные отверстия.
- Игла: Тщательно протрите по всей длине ветошью с растворителем, удаляя все наслоения краски. Особое внимание уделите конусному наконечнику.
- Бачок и фильтр (если есть): Промойте бачок растворителем, протрите насухо. Фильтр промойте или замените.
- Каналы корпуса: Промойте разобранный корпус, используя ершики подходящего диаметра и растворитель.
Соберите краскопульт, убедившись, что все уплотнители (прокладки, сальники) установлены правильно и не повреждены. Продуйте чистым сжатым воздухом. Для окончательной очистки и консервации перед хранением залейте в бачок чистый растворитель и произведите кратковременную продувку. Храните распылитель в сухом месте, защищенном от пыли, желательно в кейсе, предварительно сняв иглу и ослабив регулировочные винты.
Хранение остатков краски
Остатки автомобильной краски необходимо герметично упаковать сразу после завершения работ. Перелейте материал в чистую стеклянную банку с плотной крышкой или специализированную металлическую ёмкость, избегая контакта с воздухом. Убедитесь, что тара полностью заполнена до краёв – это минимизирует окисление.
Промаркируйте банку, указав тип краски (база, лак, отвердитель), код цвета, дату покраски и пропорции смешивания компонентов. Это критично для точного совпадения оттенка при будущих ретушах. Храните ёмкость вертикально в прохладном (5-20°C), тёмном месте без доступа солнечных лучей и вдали от источников тепла.
Правила долгосрочного хранения
- Защита от замерзания: Температура ниже 0°C разрушает связующие компоненты.
- Контроль влажности: Сырость провоцирует коррозию металлических банок и конденсат внутри тары.
- Регулярная проверка: Раз в 3-6 месяцев встряхивайте банку для предотвращения расслоения.
Срок годности зависит от состава:
| Акриловые эмали | До 5 лет в герметичной таре |
| Двухкомпонентные краски | Не более 12 месяцев (отвердитель – до 6 месяцев) |
| Металлики/перламутры | До 2 лет (пигменты склонны к оседанию) |
Перед повторным использованием тщательно перемешайте содержимое и профильтруйте через мелкую сетку (60-100 микрон). Если краска загустела – никогда не разбавляйте её растворителем без проверки на тест-панели: это может изменить цвет и адгезию.
Диагностика распространенных дефектов
После нанесения лакокрасочного покрытия тщательно осмотрите поверхность при ярком освещении под разными углами. Искусственный свет прожектора или направленная лампа выявляют невидимые при рассеянном освещении изъяны. Проведите ладонью по поверхности для обнаружения перепадов рельефа.
Обращайте внимание на зоны сложного рельефа (стыки панелей, кромки, решетки), где чаще возникают проблемы. Дефекты разделяются на технологические (ошибки при нанесении) и эксплуатационные (повреждения после сушки). Фиксируйте все обнаруженные проблемы для системного устранения.
Типичные дефекты и их идентификация
- Шагрень (апельсиновая корка): зернистая текстура, видимая при боковом освещении. Причина – быстрое испарение растворителя или неправильная вязкость краски.
- Кратеры: мелкие круглые углубления с приподнятыми краями. Возникают при попадании масла, силикона или воды на поверхность перед окрашиванием.
- Подтёки: вертикальные наплывы. Появляются при избыточном распылении, медленной сушке или слишком толстом слое материала.
- Пыль/ворсинки: посторонние включения в слое лака. Видны как выступающие точки, часто сопровождаются матовыми ореолами.
- Паутинка: сеть микротрещин. Проявляется после полного высыхания из-за несовместимости слоёв или нарушения режима сушки.
| Дефект | Критерий оценки | Способ проверки |
|---|---|---|
| Песчинки | Твердые выпуклости размером 0.1-0.5 мм | Тактильный контроль ладонью |
| Мазки кисти | Локальные полосы с разной глянцевостью | Осмотр под углом 60° к источнику света |
| Кислотные разводы | Мутные пятна с расплывчатыми границами | Полив водой: дефектные зоны не меняют вид |
Для финальной проверки используйте двойное отражение: наблюдайте за искажением отражённых объектов (линейка, окно). Волны, провалы или разрывы контуров указывают на нарушения геометрии покрытия. Цветовые отклонения выявляйте при дневном свете, сравнивая с эталоном.
Ремонт сколов локальным методом
Локальный ремонт сколов применяется при повреждениях, не затрагивающих грунт или металл кузова, и требует тщательной подготовки поверхности. Перед началом работ очистите область скола обезжиривателем, удалите ржавчину (при наличии) абразивом P800-P1000, сформировав плавный переход к неповреждённому лаку.
Изолируйте зону ремонта малярным скотчем, оставив запас 2-3 см вокруг повреждения. Нанесите автомобильный грунт в тон основы тонким слоем с помощью зубочистки или микроаппликатора, заполняя скол "снизу-вверх". Каждый слой сушите согласно инструкции производителя, избегая переусердствия с количеством материала.
Этапы окрашивания
- Подбор краски по VIN-коду с использованием спектрофотометра
- Нанесение базы: 2-3 тонких слоя с межслойной сушкой 5-7 минут
- Полимеризация: выдержка 20-30 минут при температуре +20°C
После высыхания аккуратно отшлифуйте ремонтную зону влажной шкуркой P2000 круговыми движениями, затем нанесите локальный лак, перекрывая новое покрытие на 1-1.5 см. Финишная обработка включает полировку пастой с постепенным уменьшением абразивности:
| Этап полировки | Инструмент | Скорость |
| Грубая обработка | Жёлтая подушечка | 2000 об/мин |
| Удаление микропор | Чёрная подушечка | 1500 об/мин |
| Финишное глянцевание | Войлочный круг | 800 об/мин |
Критически важно соблюдать температурный режим – работы проводятся при +15...+25°C и влажности до 65%. Для защиты от "ступенчатости" используйте метод "растушёвки" лака мягкой кистью после распыления.
Уход за свежеокрашенной поверхностью
Свежеокрашенный кузов требует особо бережного обращения минимум 30 дней. В этот период лакокрасочное покрытие (ЛКП) продолжает отвердевать и набирать прочность, оставаясь уязвимым к механическим воздействиям, химическим реагентам и внешним факторам. Несоблюдение правил ухода может привести к появлению царапин, помутнению, отслоению краски или нарушению глянца.
Категорически избегайте мойки автомобиля в течение первых 2-3 недель после покраски. Вода, особенно под давлением, способна оставить необратимые следы на мягком слое лака. Защищайте машину от атмосферных осадков, росы и конденсата, используя сухой гараж или навес. Исключите парковку под прямыми солнечными лучами – ультрафиолет замедляет полимеризацию и провоцирует выцветание.
Ключевые правила и сроки
Соблюдайте следующие ограничения для сохранения качества покрытия:
- Первая мойка: Не ранее чем через 30 дней. Используйте только ручной метод, мягкие губки из микрофибры и специальные шампуни для нового ЛКП.
- Агрессивные воздействия: Запрещена автоматическая мойка, полировка, воскование, применение растворителей или силиконовых составов в течение 60-90 дней.
- Механические нагрузки: Не ставьте на капот или крышу предметы, не очищайте снег/лед скребком, избегайте контакта с ветками.
При появлении мелких дефектов (пылинки, волоски) в период сушки – не пытайтесь устранять их самостоятельно. Обратитесь к маляру после полного отверждения покрытия.
| Период после покраски | Допустимые действия | Запрещенные действия |
|---|---|---|
| 0-14 дней | Аккуратная сухая протирка чистой салфеткой микрофибра | Мойка, дождь, солнце, касание поверхности |
| 15-30 дней | Удаление пыли мягкой кистью, хранение в гараже | Использование химии, парковка под деревьями |
| 30+ дней | Ручная мойка теплой водой с pH-нейтральным шампунем | Автомойки, абразивные средства, полировка |
Контролируйте влажность в помещении хранения автомобиля. Оптимальный показатель – 50-60%. При повышенной влажности используйте осушитель воздуха для предотвращения "закисания" лака (молочно-белого налета).
Мытье автомобиля после покраски
Первое мытье разрешается только через 30 дней после покраски, чтобы лакокрасочное покрытие полностью отвердело и набрало прочность. Ранний контакт с водой или моющими средствами может вызвать разбухание свежего лака, помутнение или образование матовых пятен.
Используйте исключительно специализированные автошампуни с нейтральным pH, не содержащие восков, силиконов или абразивных компонентов. Предварительно обильно смойте грязь струей воды под давлением не более 50 бар, направляя сопло под углом 45° к поверхности для минимизации механического воздействия.
Правильная технология мойки
Строго соблюдайте последовательность действий:
- Обработайте поверхность пеной из пневмопистолета
- Мойте автомобиль губкой из натурального волокна или микрофибры
- Начинайте очистку с крыши, двигаясь вниз к порогам
- Отдельной губкой мойте колесные арки и низ кузова
Категорически запрещено:
- Применять автохимию с растворителями
- Использовать щетки, грубые ткани или глину
- Мыть машину под прямыми солнечными лучами
- Применять мойки высокого давления свыше 80 бар
После ополаскивания просушите кузов безворсовыми полотнами методом промакивания. Химстойкость покрытия к стандартным моющим средствам появляется только через 90 суток после покраски.
Применение защитного воска
Защитный воск создаёт на свежеокрашенной поверхности дополнительный барьерный слой, предотвращающий воздействие ультрафиолета, реагентов и мелких механических повреждений. Он заполняет микропоры лака, усиливая гидрофобные свойства покрытия и облегчая последующую мойку.
Наносить воск следует только после полной полимеризации ЛКП – не ранее чем через 30 дней после покраски. Предварительно поверхность тщательно моется, обезжиривается и высушивается. Работу проводят в тени при температуре +10...+25°C.
Технология нанесения
- Нанесите небольшое количество воска на аппликатор из микрофибры
- Круговыми движениями распределите состав тонким слоем по 1 секции кузова
- Выдержите 5-15 минут до появления матового оттенка (точное время указано производителем)
- Сотрите излишки чистой салфеткой без ворса короткими линейными движениями
- Отполируйте поверхность сухой микрофиброй до зеркального блеска
Критические ошибки: нанесение толстым слоем, работа под прямым солнцем, использование абразивных материалов для удаления излишков. Контролируйте равномерность покрытия – неотполированные участки проявляются белесыми пятнами.
| Тип воска | Срок защиты | Особенности |
| Натуральный (карнаубский) | 2-3 месяца | Глубокий блеск, сложное нанесение |
| Синтетический (полимерный) | 6-12 месяцев | Упрощённая полировка, стойкость к химреагентам |
Список источников
При подготовке материалов о покраске автомобиля использовались специализированные технические руководства и практические пособия. Основное внимание уделялось современным технологиям нанесения ЛКП и требованиям к оборудованию.
Ниже представлены ключевые источники, содержащие детальные инструкции по подготовке поверхности, выбору материалов и методам окрашивания. Все указанные издания доступны в печатном формате или через официальные электронные ресурсы производителей.
Техническая литература и руководства
- BASF Coatings: Официальное руководство по применению автомобильных эмалей Glasurit
- Технологический регламент покраски – СПб.: Издательство "Профессионал", 2021
- Sikkens: Полное руководство по колорированию и нанесению AkzoNobel продуктов
- ГОСТ Р 52700-2020 "Материалы лакокрасочные для авторемонта"
- 3M Automotive Aftermarket Division: Инструкции по подготовке поверхности
- PPG Industries: Технические бюллетени серии Deltron
