Покраска машины в гараже - пошаговая инструкция

Статья обновлена: 18.08.2025

Задумывались ли вы о самостоятельном обновлении лакокрасочного покрытия своего автомобиля? Качественная покраска кузова – задача, которая кажется прерогативой профессиональных сервисов. Однако при наличии терпения, подготовленного гаража и тщательного соблюдения технологии этот процесс можно выполнить своими силами.

Правильно организованная покраска в гаражных условиях позволяет не только значительно сэкономить на услугах маляров, но и получить глубокое удовлетворение от результата. Ключ к успеху лежит в доскональной подготовке поверхности, создании идеально чистого рабочего пространства и грамотном подборе материалов.

Готовы ли вы вложить время и силы, чтобы освоить навыки маляра и вернуть своему автомобилю безупречный внешний вид? Эта статья – ваш практический гид по всем этапам работы.

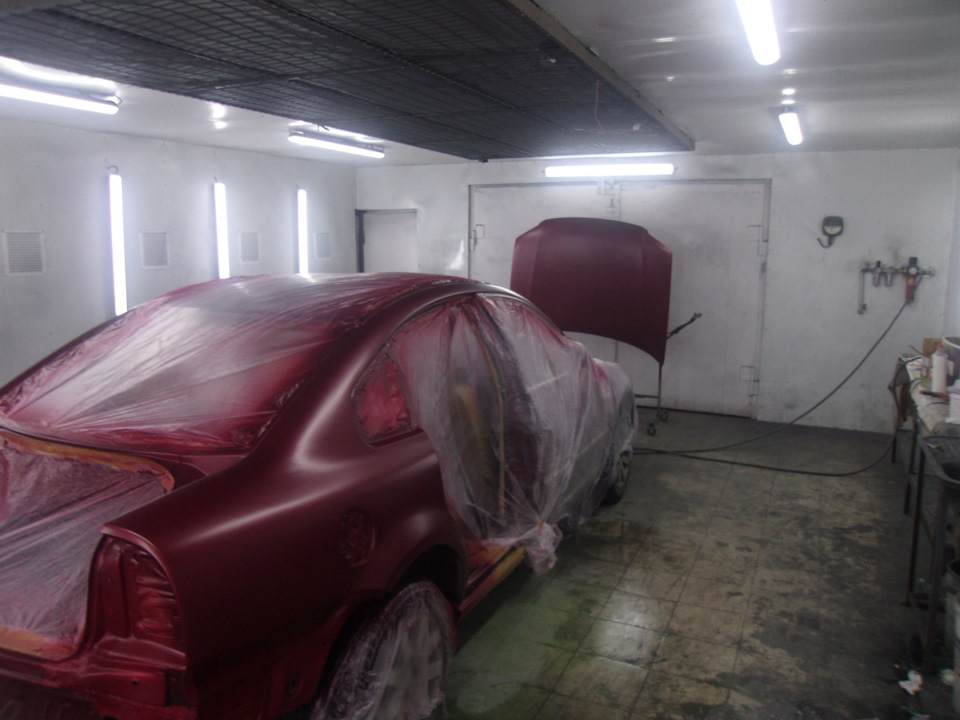

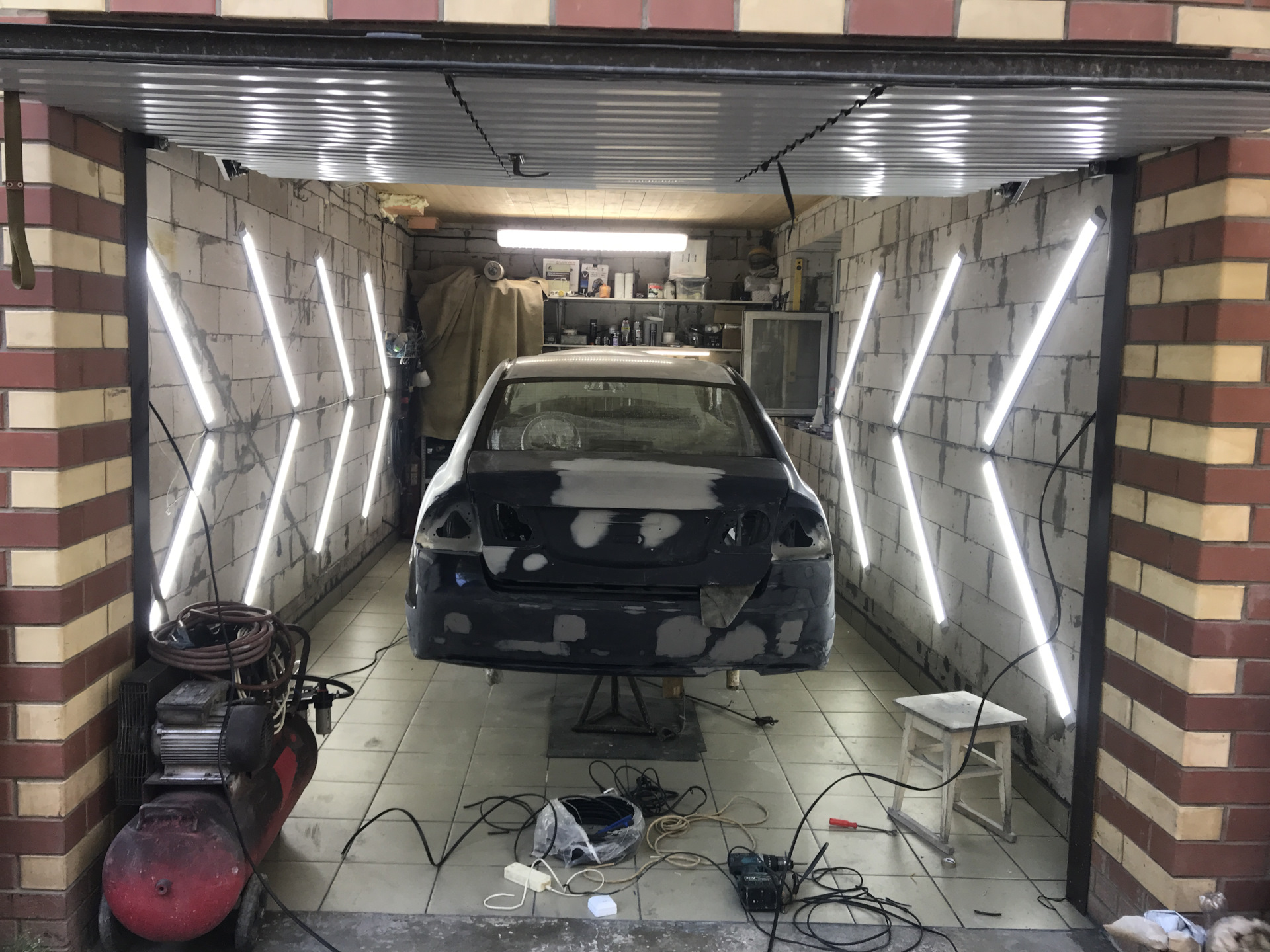

Обеспечение вентиляции и температурного режима

Безопасная и качественная покраска требует постоянного удаления токсичных паров растворителей и лакокрасочных аэрозолей. Недостаточная вентиляция приводит к накоплению взрывоопасной концентрации паров, оседанию пыли на свежеокрашенных поверхностях и серьезному риску для здоровья.

Температура в помещении напрямую влияет на время высыхания материалов, растекаемость краски и итоговую адгезию. Большинство составов (база, лак, грунт) требуют стабильного диапазона +15°C...+25°C при влажности 50-65%. Резкие перепады или выход за эти пределы провоцируют дефекты: шагрень, кратеры, помутнение лака.

Ключевые требования и методы

• Приточная вентиляция: Установите в нижней части гаража вентилятор для подачи чистого воздуха. Закройте заборное отверстие фильтром грубой очистки (F5-F7) от пыли и насекомых.
• Вытяжная система: Разместите вытяжной вентилятор под потолком или в верхней части стены. Используйте взрывозащищенные модели с отводом воздуха наружу через гибкий гофрированный канал.
• Перекрестный поток: Организуйте движение воздуха от приточного устройства к вытяжке через рабочую зону. Минимальная производительность – полный обмен объема гаража за 5 минут.

Контроль температуры: Применяйте тепловые пушки (электрические или дизельные с отводом выхлопа) только до начала окрашивания. Во время нанесения материалов отключите нагреватели – потоки горячего воздуха поднимают пыль. Для сушки используйте ИК-обогреватели с терморегулятором, направленные на детали авто, а не в воздух.

Параметр	Рекомендуемое значение	Последствия нарушения
Температура окрашивания	+18°C...+23°C	Медленное высыхание (+10°C), "кипение" лака (+30°C)
Влажность	50-60%	Белый налет (выше 80%), пыль (ниже 40%)
Скорость воздушного потока	0.2-0.5 м/с	Оседание пыли (ниже 0.1 м/с), волны на лаке (выше 1 м/с)

Важно: Запрещено курить, использовать открытый огонь или искрящее оборудование. Разместите огнетушитель (воздушно-пенный или порошковый) возле выхода. Работайте в респираторе с фильтрами А1В1Е1К1 (против паров и аэрозолей) даже при включенной вентиляции.

Выбор краски: особенности современных автоэмалей

Современные автоэмали отличаются от традиционных составов сложной химической структурой и многослойным нанесением. Основу системы обычно составляют трехкомпонентные материалы: база (пигмент), отвердитель и разбавитель, требующие точного смешивания в указанных производителем пропорциях. Качество покрытия напрямую зависит от соблюдения технологии подготовки и нанесения.

Ключевыми критериями выбора являются совместимость с грунтом, тип основы (акрил, полиуретан), устойчивость к внешним воздействиям и соответствие заводскому оттенку. Специальные эффекты (металлик, перламутр) требуют профессионального оборудования, тогда как классические "твердые" цвета более терпимы к ручному нанесению.

Типы эмалей и их свойства

• Акриловые (1K): не требуют отвердителя, быстро сохнут, но уступают в прочности и глянце. Подходят для локального ремонта.
• Полиуретановые (2K): двухкомпонентные составы с повышенной износостойкостью. Обязательно применение СИЗ из-за токсичности изоцианатов.
• Водорастворимые: экологичный вариант со сложной технологией сушки (требует инфракрасных ламп). Минимальный запах, но критична чистота поверхности.

Параметр	Металлик/Перламутр	Сплошные цвета
Техника нанесения	Обязателен краскопульт с регулировкой факела	Допустимо нанесение кистью (локально)
Сложность колеровки	Высокая (требует компьютерного подбора)	Средняя (ручная колеровка возможна)
Финишный слой	Обязателен прозрачный лак	Лак наносится опционально

1. Проверьте совместимость: грунт-краска-лак должны быть одного производителя.
2. Рассчитайте расход: на полную покраску легкового авто требуется 2-3 литра базы + 1.5-2 литра лака.
3. Учитывайте условия: температурный режим и влажность влияют на время полимеризации.

Необходимые инструменты: от шлифмашинки до краскопульта

Качественная подготовка поверхности – основа долговечности лакокрасочного покрытия. Без правильной шлифовки, обезжиривания и грунтования даже дорогая краска быстро потеряет вид. Инструменты для этого этапа должны обеспечить идеальную чистоту и адгезию.

Нанесение краски требует точного оборудования, обеспечивающего равномерное распыление без подтеков и дефектов. Неверный выбор краскопульта или пренебрежение фильтрацией материала гарантированно испортит результат. Рассмотрим ключевые инструменты для каждого этапа работ.

Подготовка поверхности

• Шлифовальная машинка: эксцентриковая (DA) для первичной обработки, прямого действия для сложных зон.
• Абразивы: наждачная бумага зернистостью P80-P320 для металла, P400-P600 для грунта.
• Пылесос промышленный с влагоотделителем для удаления пыли после шлифовки.
• Обезжириватель и безворсовые салфетки для финальной очистки.

Нанесение ЛКМ

1. Краскопульт: HVLP (низкое давление) для базовых слоев, RP (высокое давление) для лака.
2. Компрессор: производительность от 200 л/мин, ресивер 50+ литров, влагоотделитель.
3. Фильтры: воронка для процеживания краски, фильтры-сетки для бачка краскопульта.
4. Мерные линейки/мензурки для точного смешивания компонентов.

Дополнительное оборудование	Назначение
Малярный пистолет для грунта	Нанесение толстослойных материалов
Термофен	Удаление старой краски, сушка локальных зон
Светильник-переноска	Подсветка дефектов при шлифовке

Финишная обработка

• Полировальная машинка с регулировкой оборотов.
• Полировальные круги: войлочный для кузова, мягкий для пластика.
• Абразивные пасты трехступенчатой системы (восстановитель, глянец, защита).

Подбор расходных материалов: грунты, растворители, антистати

Качество лакокрасочного покрытия напрямую зависит от правильно подобранных расходников. Неверный выбор грунтов или растворителей приведет к отслаиванию краски, шагрени или коррозии, даже если технология нанесения соблюдена идеально. Экономия на этих материалах неизбежно выльется в переделку работы и дополнительные затраты.

Ключевые критерии выбора – совместимость материалов между собой и с поверхностью, условия эксплуатации авто (температура, влажность), а также тип используемого оборудования. Обязательно изучайте инструкции производителей и проверяйте сроки годности – просроченные составы теряют свойства.

Грунты

Выбор зависит от состояния металла и типа краски:

• Эпоксидный: влагоизоляция и антикоррозийная защита голого металла. Требует точного смешивания компонентов.
• Акриловый наполнитель: выравнивание пор, царапин после шпатлевки. Наносится поверх эпоксидного слоя.
• Адгезионный (протравливающий): для алюминия или оцинковки. Содержит кислоту, обязателен смыв перед дальнейшей обработкой.

Растворители

Используются для разбавления ЛКМ, обезжиривания и очистки инструмента. Подбираются строго под температурный режим в гараже:

Тип	Температура	Скорость испарения
Медленный	+5°C...+18°C	Предотвращает шагрень при жаре
Средний	+18°C...+25°C	Универсальный вариант
Быстрый	Выше +25°C	Снижает риск потеков в холоде

Для обезжиривания применяйте антисиликоновые составы. Не заменяйте специализированные авторастворители уайт-спиритом или ацетоном – это нарушит адгезию.

Антистати

Обязателен перед окрашиванием пластиковых деталей (бамперы, молдинги):

1. Очистите поверхность от пыли
2. Нанесите состав распылением в 1-2 слоя
3. Выдержите 10 минут перед грунтованием

Без обработки пластик притягивает пыль во время покраски, а грунт может скатываться каплями. Выбирайте составы с пометкой "для пластика" – они не содержат агрессивных компонентов.

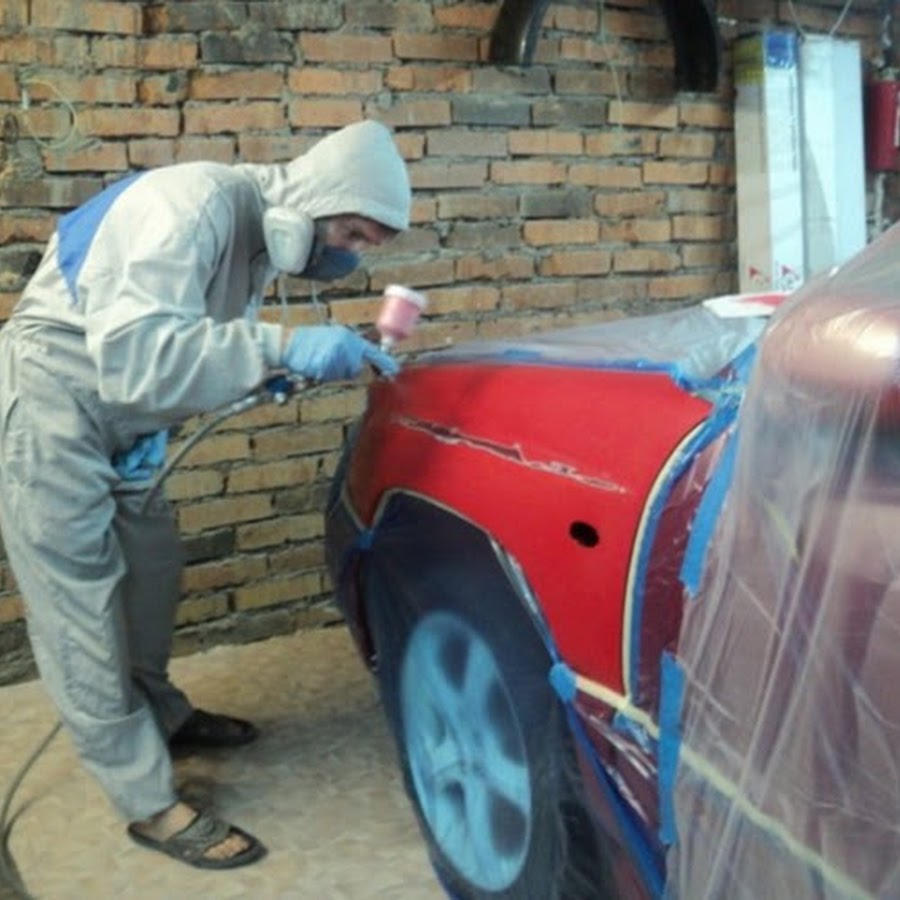

Техника безопасности: респираторы, очки и защитная одежда

Вдыхание паров краски, растворителей и аэрозолей вызывает тяжелые отравления, поражение легких и нервной системы. Частицы шлифовальной пыли (старой краски, металла, шпаклевки) необратимо повреждают органы дыхания и глаза.

Контакт кожи с химическими составами приводит к ожогам, дерматитам и проникновению токсинов в кровь. Игнорирование защиты чревато хроническими заболеваниями даже при кратковременной работе.

Обязательные средства индивидуальной защиты

Используйте респиратор с многоступенчатой защитой (класс FFP3 или выше). Комбинируйте:

• Противогазные фильтры (маркировка А – от паров растворителей)
• Противопылевые фильтры (маркировка Р3 – от абразивной пыли)

Проверяйте плотность прилегания маски к лицу и своевременно меняйте фильтры.

Защитные очки должны полностью исключать попадание частиц и брызг:

1. Закрытая конструкция с резиновым уплотнителем
2. Ударопрочные линзы (маркировка EN166)
3. Антизапотевающее покрытие

Элемент одежды	Материал	Требования
Комбинезон	Хлопок с пропиткой или синтетика (Tyvek)	Покрывает всё тело, манжеты на резинке
Перчатки	Нитрил (толщина от 0.4 мм)	Длинные краги (до локтя), химическая стойкость
Обувь	Резина или кожа	Закрытый носок, противоскользящая подошва

Дополнительные меры: Используйте одноразовые бахилы и капюшон при работе с аэрозолями. После покраски немедленно снимите и постирайте спецодежду отдельно от другой ткани.

Установка авто на подъемники или козлы

Безопасная фиксация автомобиля – обязательный этап перед покраской. Неподвижное положение кузова исключает вибрации и случайные смещения, которые могут испортить качество нанесения ЛКП. Работать с днищем, колесными арками или нижними частями дверей на весу крайне неудобно и рискованно.

Выбор между подъемниками и козлами зависит от доступного оборудования и бюджета. Подъемники обеспечивают максимальный комфорт доступа, но требуют значительных вложений и места. Козлы – бюджетное и компактное решение, однако поднимать машину на них нужно предельно осторожно, соблюдая баланс.

Технология установки на козлы

Ключевые этапы подъема:

1. Подготовка места: Убедитесь, что пол гаража ровный, твердый и не имеет уклонов. Очистите зону от мусора.
2. Определение точек опоры: Найдите на днище автомобиля усиленные площадки (часто обозначены треугольниками или выемками), предназначенные для домкратов. Никогда не ставьте козлы на элементы кузова, топливные магистрали или выхлопную систему!
3. Поэтапный подъем:
   • Зафиксируйте автомобиль ручным тормозом и противооткатными башмаками под колесами.
   • Поочередно поднимайте каждую сторону домкратом, устанавливая козлы под штатные точки подъема.
   • Опускайте домкрат медленно, контролируя устойчивость и точность позиционирования на козле.
4. Контроль устойчивости: После подъема всех углов энергично покачайте машину – не должно быть люфтов, шатаний или скрипов. Днище обязано плотно лежать на площадках козлов.

Критерий	Подъемники	Козлы
Стоимость	Высокая	Низкая
Требуемое пространство	Значительное	Умеренное
Удобство доступа	Оптимальное (полный доступ к низу)	Ограниченное (зависит от высоты)
Безопасность при грамотном использовании	Высокая	Средняя (риск опрокидывания)

Важные меры предосторожности: Используйте только исправный гидравлический домкрат достаточной грузоподъемности. Всегда дублируйте козлы страховочными подставками или массивными брусками. Никогда не залезайте под автомобиль, опирающийся только на домкрат! Перед началом покрасочных работ убедитесь в абсолютной неподвижности кузова.

Демонтаж съемных элементов: ручки, молдинги, фары

Аккуратно снимите все детали, которые можно отделить от кузова – это упростит маскировку и обеспечит равномерное покрытие краской. Работу начинайте с подготовки инструментов: пластиковый монтажный набор (лопатки, съемники), крестовые и плоские отвертки, торцевые ключи, фонарик и контейнеры для крепежа.

Очистите зоны вокруг элементов от загрязнений перед демонтажем – пыль или песок могут поцарапать лакокрасочное покрытие при снятии. Фиксируйте каждый этап на фото или видео – это поможет корректно установить детали после покраски, особенно при сложной конфигурации креплений.

Порядок и особенности демонтажа

Дверные ручки:

• Откройте дверь, найдите заглушки на торце или внутренней поверхности
• Подденьте пластиковой лопаткой фиксаторы, отсоедините электрический разъем (если есть подсветка)
• Выкрутите крепежные болты, вытяните ручку наружу вместе с тягой замка

Молдинги и накладки:

1. Прогрейте феном участки с двусторонним скотчем (30-40°C)
2. Заведите монтажную леску или нейлоновый шнур под край элемента
3. Пилящими движениями разрежьте клейкую ленту, придерживая молдинг рукой
4. Извлеките пластиковые клипсы из отверстий кузова пинцетом

Оптика (фары/фонари):

Этап	Действия
Отключение питания	Снять клеммы АКБ, отсоединить колодки проводов
Снятие декоративных решеток	Выкрутить саморезы/выщелкнуть зажимы
Извлечение фары	Открутить крепежные болты (обычно 2-4 шт.), вынуть блок плавно по направляющим

Важно: Все крепежи и мелкие детали складывайте в отдельные зип-пакеты с подписями. Места контакта металлических элементов с кузовом обработайте антикором перед обратной установкой. Проверьте целостность уплотнителей фар – при повреждении замените до покраски.

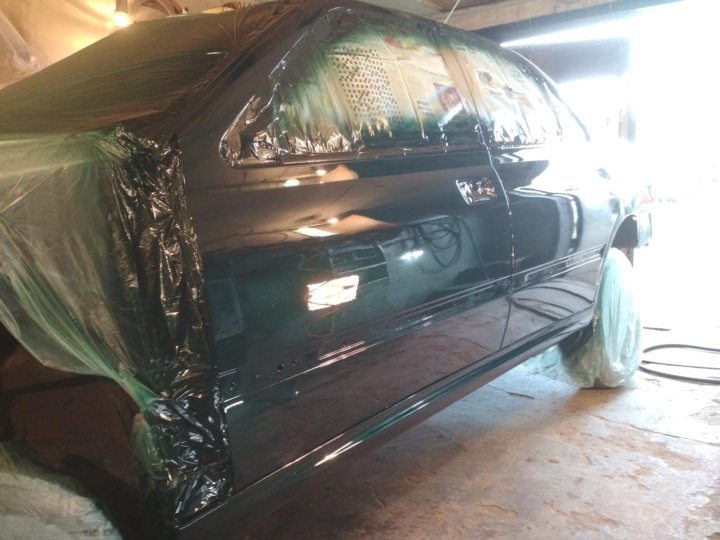

Защита стекол и хромированных деталей малярным скотчем

Тщательная изоляция стеклянных и хромированных элементов – обязательный этап подготовки кузова к покраске. Эти поверхности не впитывают краску, но случайные брызги оставляют трудноудаляемые следы, а растворители могут повредить глянец хрома. Малярный скотч с низкой адгезией идеально подходит для деликатной защиты, не оставляя клеевых остатков после снятия.

Начинайте оклейку с очистки поверхностей обезжиривателем: стекла мойте с мылом, хром обрабатывайте спиртовым раствором. Скотч наносите на сухую основу, избегая пузырей и складок. Для сложных рельефов используйте разрывы ленты или специальный флекс-скотч, повторяющий контуры деталей. Особое внимание уделяйте стыкам молдингов и уплотнителей – здесь клеевую ленту нужно заводить с нахлестом 2-3 мм.

Технология оклейки

• Стекла: закройте всю поверхность, включая зоны возле резиновых уплотнителей. Для фар применяйте прозрачную пленку поверх скотча
• Хромированные детали: оклеивайте молдинги, решетку радиатора и дверные ручки с захватом 1-2 см прилегающей поверхности
• Сложные формы: на рельефных элементах применяйте метод "насечек" – делайте поперечные надрезы на ленте для плотного прилегания

Материал	Особенности применения	Ширина
Бумажный скотч	Для ровных поверхностей, экономичен	19-50 мм
Креп-лента	Для криволинейных деталей, эластична	6-50 мм
Фольгированный скотч	Термостойкий для фар, отражает тепло	50 мм

Снимайте скотч сразу после завершения окраски до полного высыхания ЛКП – так вы избежите отрыва краев свежего покрытия. Двигайтесь под углом 45° к поверхности, контролируя чистоту линии отрыва. При обработке хрома тяните ленту параллельно детали, чтобы исключить царапины.

Оценка состояния кузова: поиск вмятин и коррозии

Тщательно осмотрите кузов при ярком освещении, перемещая источник света вдоль поверхности. Используйте лампу под острым углом – это выявит даже мелкие неровности. Проведите рукой в перчатке (чистой микрофибровой) по всем панелям: пальцы чувствуют вмятины, которые глаз не заметит. Особое внимание уделите дверным проемам, порогам и колесным аркам – зонам риска при эксплуатации.

Ищите признаки коррозии: бурые подтеки, вздутия краски, шероховатости или рыжие пятна. Обязательно проверьте скрытые области – стыки панелей, кромки капота и багажника, пространства под уплотнителями. Простучите подозрительные участки металлическим предметом: глухой звук или крошащаяся ржавчина под слоем шпаклевки сигнализируют о скрытой проблеме. Зачищайте любые сомнительные точки до чистого металла для точной оценки.

Ключевые зоны для диагностики

• Пороги и днище: основные очаги коррозии из-за грязи и влаги.
• Кромки дверей, капота, крышки багажника: сколы краски приводят к очагам ржи.
• Арки колес: повреждения камнями и коррозия от реагентов.
• Стыки панелей и сварные швы: места скопления влаги и грязи.

Дефект	Метод выявления	Риск при игнорировании
Скрытая коррозия	Простукивание, зачистка	Разрушение металла изнутри
Глубокие вмятины	Осмотр под углом, тактильная проверка	Деформация геометрии, трещины грунта
Пузыри краски	Визуальный осмотр	Распространение ржавчины под ЛКП

Фиксируйте все дефекты маркером или мелом. Оцените глубину коррозии: поверхностную рыжину можно зачистить, а сквозную ржавчину потребует вырезания и вварки заплаты. Помните: качественная покраска возможна только после полного устранения вмятин и коррозии. Пропущенные очаги проявятся под новым покрытием через несколько месяцев.

Удаление старого ЛКП: химические смывки или шлифовка

Химические смывки (гели или аэрозоли) наносятся толстым слоем на поверхность, размягчая старое покрытие за 10-30 минут. После реакции ЛКП вздувается пузырями и легко счищается шпателем. Главные плюсы – сохранение толщины металла и доступность для сложных рельефов (радиаторная решетка, молдинги). Основные риски: агрессивный состав может повредить резиновые уплотнители или пластик, а также требует тщательной нейтрализации остатков перед грунтовкой.

Механическая шлифовка выполняется орбитальной шлифмашиной или болгаркой с абразивными кругами (P80-P180). Этот метод гарантирует идеальную адгезию нового покрытия за счет создания шероховатой поверхности. Ключевое преимущество – полное удаление коррозии и скрытых дефектов. Однако велик риск "пропалить" металл на кромках или изменить геометрию кузова при избыточном давлении. Также образуется токсичная пыль, требующая респиратора и пылесоса.

Сравнение методов

Критерий	Химическая смывка	Шлифовка
Скорость обработки	Быстрее на сложных формах	Быстрее на ровных плоскостях
Риск повреждения	Коррозия при неполной нейтрализации	Прожиги металла, истончение
Сложность работы	Проще для новичков	Требует навыков контроля нажатия
Экологичность	Токсичные испарения	Абразивная пыль

Комбинированный подход часто оптимален: смывка для труднодоступных зон и снятия основного слоя, а финишная шлифовка – для устранения остатков и выравнивания поверхности. Обязательные этапы после любого метода:

1. Обезжиривание уайт-спиритом
2. Антикоррозийная обработка "голого" металла
3. Нанесение выравнивающего грунта

Выравнивание глубоких царапин шпатлевкой

Глубокие царапины, дошедшие до грунта или металла кузова, требуют заполнения специальной шпатлевкой перед нанесением основного слоя краски. Этот этап критичен для получения идеально ровной поверхности без впадин после высыхания ЛКП.

Перед шпатлеванием тщательно зачистите поврежденный участок абразивом P180-P240, удалив все отслоившиеся частицы краски, ржавчину и загрязнения. Обезжирьте зону антисиликоном или уайт-спиритом с помощью чистой безворсовой салфетки, двигаясь от центра к краям.

Технология нанесения шпатлевки

Используйте двухкомпонентную полиэфирную шпатлевку, смешав основу с отвердителем строго по инструкции (обычно 2-3%). Готовую массу наносите крестообразными движениями гибким резиновым или металлическим шпателем:

• Заполняйте царапину с избытком – шпатлевка даст усадку при высыхании
• Расширяйте зону на 1-2 см за границы повреждения для плавного перехода
• Избегайте нанесения слоем толще 3-5 мм за один проход

После первичного отверждения (15-40 минут в зависимости от состава) приступайте к шлифовке:

1. Обработайте затвердевшую шпатлевку абразивом P120-P180 для грубого выравнивания
2. Перейдите на P240-P320 для устранения крупных рисок
3. Финишная шлифовка – влажная обработка абразивом P400-P500 круговыми движениями

Контроль качества	Метод проверки
Отсутствие пор и пузырей	Осмотр под боковым светом лампы
Ровность поверхности	Проведение ладонью (ощущение "волн" недопустимо)
Адгезия	Простукивание – глухой звук указывает на отслоение

Перед переходом к грунтованию повторно обезжирьте отшлифованную поверхность и убедитесь в отсутствии "ступенек" на границах ремонта. При необходимости нанесите выравнивающий жидкий грунт для маскировки мелких дефектов.

Сушка шпатлевки: временные интервалы и контроль

Точное время высыхания шпатлевки зависит от её типа: эпоксидные составы требуют 20-40 минут до первичного схватывания, полиэфирные – 8-15 минут, а акриловые/латексные сохнут 1-3 часа при комнатной температуре. Толщина слоя критична – каждый миллиметр сверх нормы увеличивает срок полимеризации на 20-30%. Используйте инфракрасный термометр для контроля температуры поверхности: оптимальный диапазон +18°C до +25°C.

Проверяйте готовность шпатлевки тактильно: проведите пальцем по незаметному участку – поверхность должна быть твёрдой, без липкости и следов. Для механического контроля аккуратно поцарапайте шпателем зону возле ремонтного участка – полностью высохший материал крошится без тянущихся волокон. Избегайте принудительного нагрева фенами при температуре выше +30°C – это вызывает пузыри и растрескивание.

Ключевые параметры сушки

Рекомендованные интервалы между этапами:

• Шлифовка: Через 1-3 часа для полиэфирных, 3-6 часов для эпоксидных составов
• Нанесение следующего слоя: Только после полного высыхания предыдущего (проверка царапанием)
• Грунтовка: Минимум через 12 часов при влажности 50-60%

Тип шпатлевки	Время до шлифовки (при +23°C)	Полная полимеризация
Полиэфирная	1-1.5 часа	3-4 часа
Эпоксидная	3-4 часа	8-12 часов
Акриловая	4-6 часов	24 часа

Важно! При температуре ниже +15°C все сроки увеличиваются в 2-3 раза. Используйте влагомер для основания – допустимый максимум 8% перед шпатлеванием. Если после шлифовки появляется белесый след – материал недосушен. При работе в 2 слоя добавьте +40% ко времени финальной сушки.

Грунтование металла: выбор реактивного грунта

Реактивные грунты (травящие/протравливающие) незаменимы при работе с голым металлом, особенно при локальном ремонте. Их ключевая особенность – химическая реакция с поверхностью, преобразующая окислы и создающая невидимый защитный слой. Это предотвращает скрытую коррозию под слоями краски, что критично для долговечности покрытия.

Основой таких грунтов чаще всего выступает фосфорная кислота или поливинилбутираль (PVB), которая вступает в реакцию с железом. Важно наносить состав тонким равномерным слоем (15-25 мкм), избегая потеков. Излишки или толстый слой ухудшают адгезию и антикоррозийные свойства. Следуйте инструкции производителя по времени сушки перед шлифовкой или нанесением следующего слоя.

Критерии выбора реактивного грунта

При подборе учитывайте следующие факторы:

• Тип металла: Большинство составов предназначены для стали. Для алюминия, оцинковки или нержавейки требуются специализированные продукты.
• Совместимость: Убедитесь, что грунт совместим с выбранной шпатлёвкой (если используется) и последующими слоями (наполняющий грунт, краска).
• Форма выпуска: Однокомпонентные составы готовы к применению, но менее долговечны. Двухкомпонентные (2K) с отвердителем обеспечивают более прочную плёнку.

Важные нюансы применения:

1. Подготовка поверхности обязательна: обезжиривание (антисиликоном) и абразивная обработка P180-P240.
2. Не шлифуйте реактивный грунт! Он наносится тонким слоем и служит "мостом" для адгезии. Шлифовка разрушает реакционный слой.
3. Поверх реактивного грунта обязательно наносите наполняющий (выравнивающий) акриловый грунт. Реактивный не заполняет поры и риски.

Преимущество	Риск при нарушении технологии
Превосходная защита от подплёночной коррозии	Кислотная коррозия финишных слоёв (при недостаточной сушке/непокрытии)
Максимальная адгезия к чистому металлу	Отслоение покрытий (при нанесении на старую краску или грязь)
Подавление очагов ржавчины	Снижение эффективности (при нанесении толстым слоем)

Помните: реактивный грунт – это первичный слой, работающий "на контакт" с металлом. Его нельзя использовать как самостоятельное покрытие или заменять им наполняющие грунты. Всегда закрывайте его следующим слоем в течение времени, указанного производителем (обычно 1-4 часа), чтобы избежать окисления на воздухе.

Техника нанесения грунта сплошным слоем

Начинайте с чистой поверхности, тщательно обезжиренной и заматованной. Используйте специальный обезжириватель и антистатическую салфетку для удаления мельчайших загрязнений. Малярный скотч и плёнка должны закрывать все участки, не подлежащие грунтованию.

Подготовьте грунт согласно инструкции производителя: соблюдайте пропорции смешивания с отвердителем и растворителем. Тщательно перемешивайте компоненты минимум 3 минуты, затем процедите смесь через воронку с фильтром (40-60 микрон). Используйте грунт в течение "жизни смеси", указанной в технической карте.

Ключевые этапы распыления

Держите краскопульт перпендикулярно поверхности на расстоянии 15-20 см. Первый слой наносите "туманом" (50% покрытия) для адгезии. Выдержите межслойную выдержку 5-7 минут.

Второй слой – основной: ведите краскопульт с перекрытием 50% на скорости 0,5 м/сек. Сохраняйте одинаковое расстояние! Типичные ошибки:

• Рывки рукой → неравномерность
• Наклон краскопута → "полосы"
• Слишком быстрое движение → "проплешины"

Третий слой (при необходимости) наносите с увеличением подачи материала на 10-15%. Контролируйте толщину: оптимально 60-90 мкм после высыхания. Признаки правильного нанесения:

1. Равномерный глянец без матовых пятен
2. Отсутствие подтёков и шагрени
3. Плотное укрытие без просвечивания металла

Параметр	Значение
Давление воздуха	2.0-2.5 атм
Диаметр сопла	1.4-1.8 мм
Температура в гараже	18-25°C
Влажность	макс. 65%

После нанесения дайте грунту "отсвечать" 15-20 минут перед сушкой. Используйте ИК-лампу или естественную сушку строго по времени, указанному производителем. Перед шлифовкой выдержите полную полимеризацию – обычно 12-24 часа.

Выявление дефектов после грунтовки шлифованием

После шлифования грунтовочного слоя перед нанесением краски критически важно провести тщательный осмотр поверхности на предмет дефектов. Пропущенные изъяны проявятся в финишном слое, потребуют переделки и увеличат затраты времени и материалов.

Используйте комбинированное освещение: направленный свет от переносной лампы (под острым углом к поверхности) выявит рельефные неровности, а рассеянный дневной свет поможет заметить цветовые отклонения и пятна. Обязательно протрите поверхность антистатической салфеткой для удаления пыли.

Основные типы дефектов и методы их обнаружения

Сосредоточьтесь на выявлении следующих проблем:

• Рисунок царапин: Глубокие борозды от абразива (чаще Р600-Р800), видимые под боковым светом как четкие параллельные линии.
• Непрокрасы: Участки с неотшлифованной грунтовкой (глянцевые пятна), выделяющиеся на матовом фоне.
• Раковины и кратеры: Микровпадины от воздушных пузырей или загрязнений, заметные при скользящем свете как темные точки.
• Риски от крупного абразива: Отдельные глубокие царапины, оставленные зерном Р400 или грубее.
• Перешлифовка: Места с проявлением нижележащего материала (металл/шпаклевка), определяемые по цветовому контрасту.

Методика контроля:

1. Осматривайте панель последовательно, разделив её на условные секции 50x50 см.
2. Двигайте источник света параллельно поверхности на расстоянии 20-30 см.
3. Проверяйте сложные зоны (ребра, примыкания, рельеф) с двойным вниманием.
4. Пальцами в чистых перчатках проверяйте гладкость "на ощупь".

Дефект	Причина возникновения	Способ устранения
Матовые пятна	Неравномерное шлифование	Дошлифовка мелким абразивом (Р1000-Р1200)
Желоба и волны	Давление на шлифовальный инструмент	Нанесение дополнительного слоя грунта с последующей аккуратной шлифовкой
Выступающие поры	Загрязнение поверхности перед грунтованием	Зачистка до основания, обезжиривание, повторное грунтование

Важно: Все дефекты обязательно устраняются до обезжиривания и нанесения краски! Повторное нанесение грунта требуется при обнаружении перешлифовки или глубоких неровностей, которые невозможно убрать локальной корректировкой.

Финишная шлифовка грунта абразивами P600-P800

Цель финишной шлифовки – создать идеально ровную матовую поверхность без царапин и пор, гарантирующую максимальную адгезию и гладкость будущего лакокрасочного покрытия. Использование абразивов P600-P800 оптимально для устранения мелких дефектов, рисок от предыдущей шлифовки и придания грунту однородной шероховатости, необходимой для нанесения базы.

Работу выполняйте только после полного отверждения грунтовки (согласно техкарте производителя). Обязательно используйте орбитальную шлифмашинку с мягкой тарелкой для минимизации риска протертостей до металла. Шлифуйте "крест-накрест", равномерно распределяя давление, избегая длительной обработки кромок и углов – эти зоны прорабатывайте вручную с минимальным нажимом.

Ключевые этапы и рекомендации

Подготовка и инструменты:

• Абразивы: Влагостойкая наждачная бумага P600 (для грубой коррекции неровностей) и P800 (для финального выравнивания). Используйте абразивную сетку или бумагу на тканевой основе.
• Оборудование: Орбитальная шлифмашинка (DA) с ходом 5-6 мм, мягкая полиуретановая тарелка (жесткость 75-90 Shor A).
• Освещение: Диагностическая лампа бокового света (под острым углом к поверхности) для контроля рельефа и дефектов.
• Система смачивания: Шлифовка ведется "по-мокрому" (Wet Sanding). Применяйте чистую воду с добавлением 1-2 капель автошампуня на литр (антистатик и смазка).

Технология шлифования:

1. Тщательно промойте поверхность, удалите пыль и грязь.
2. Начните с абразива P600. Шлифуйте перекрестными движениями (под углом 45° к предыдущему проходу) с умеренным давлением. Добейтесь равномерной матовости, устраните крупные риски и "пузыри".
3. Промойте деталь, удалите шлам. Проверьте поверхность лампой: не должно быть глянцевых "пропусков" или глубоких царапин.
4. Перейдите на P800. Повторите процесс с уменьшенным давлением. Цель – сгладить риски от P600 до однородного мелкого мата. Особое внимание – плавным переходам на краях зон обработки.
5. Промойте деталь большим количеством воды. Удалите влагу безворсовой салфеткой или обдувом сжатым воздухом.

Контроль качества:

• Поверхность должна быть абсолютно матовой по всей площади без глянцевых пятен.
• Риски от P800 – мелкие, однородные, невидимые невооруженным глазом с расстояния 50 см.
• Отсутствие "ступенек" на границах зон шлифовки, протертостей до металла/старой краски, глубоких царапин или "потертостей".
• После высыхания поверхность должна иметь равномерную бархатистую текстуру.

Распространенные ошибки:

Ошибка	Последствие	Профилактика
Шлифовка неотвержденного грунта	Забивание абразива, "мазание", неравномерный мат	Соблюдение времени сушки грунта
Сухая шлифовка	Перегрев, засаливание бумаги, глубокие царапины	Обязательное использование воды
Избыточное давление на кромках	Протертости до металла, требующие перегрунтовки	Шлифовка краев вручную, легкий нажим
Пропуск этапа P600 (сразу P800)	Неустраненные дефекты, видимые под краской	Строгое соблюдение градации зернистости

Обеспыливание поверхности перед окраской

После шлифования на кузове остаются микрочастицы абразива, пыль и грязь, невидимые глазу. Даже минимальное их количество под слоем краски создаст дефекты: шагрень превратится в "пупыры", а глянец потеряет равномерность. Пыль нарушает адгезию ЛКМ, провоцируя отслоения и коррозию в будущем.

Обычного обдува сжатым воздухом недостаточно – частицы электризуются и "прилипают" к металлу. Для гарантированного результата обязательна химическая обработка. Используйте только специальные автохимические составы: универсальные обезжириватели не удалят статический заряд.

Технология обработки

Работайте в перчатках, чтобы жир с рук не попал на чистую поверхность. Последовательность действий:

1. Тщательно продуйте все стыки, кромки и труднодоступные места компрессором (давление 2-3 атм). Держите шланг под углом 45° на расстоянии 20-30 см.
2. Смочите безворсовую салфетку (никогда не используйте ветошь!) обезпыливателем. Протрите плоскость одним направленным движением без возвратов.
3. Меняйте салфетки после каждой панели! Повторное использование распространит грязь.
4. Дайте поверхности высохнуть 5-10 минут (точное время указано на упаковке средства).

Контроль чистоты: проведите ладонью в чистой нитриловой перчатке. Если остаются следы – повторяйте обработку.

Тип загрязнения	Риск при покраске	Средство устранения
Абразивная пыль	Царапины, "мушка"	Антистатик + салфетка microfibre
Текстильные волокна	Ворс в слое лака	Липкая ткань (tack cloth)
Силиконы/масла	Кратеры ("рыбий глаз")	Антисиликоновый обезжириватель

Не пропускайте этап даже при идеальной шлифовке – пыль оседает из воздуха гаража за минуты. Закрывайте двери, отключите вентиляцию на время обработки. Для финишного контроля используйте яркую лампу под острым углом к поверхности.

Обезжиривание кузова антисиликоном

Антисиликон – специализированный химический состав для удаления силиконовых смазок, восковых покрытий и жировых отложений с поверхности металла. Его применение критически важно при подготовке к покраске, так как даже микроскопические частицы силикона провоцируют дефекты ЛКП: кратеры, шагрень и отслоения.

Используйте только профессиональные составы, разработанные для автомобильных работ. Бытовая химия содержит агрессивные компоненты, разрушающие грунт и оставляющие плёнку. Антисиликон наносится после мойки и сушки кузова, но до шлифовки и грунтования.

Технология обработки

Перед началом работ наденьте резиновые перчатки и респиратор. Помещение должно проветриваться – пары состава токсичны. Температура воздуха – от +15°C до +25°C.

1. Встряхните баллон 2-3 минуты.
2. Нанесите средство обильно на чистую салфетку из микрофибры (не на поверхность авто!).
3. Протирайте участки 30×30 см перекрестными движениями с усилием.
4. Сразу удаляйте излишки сухой чистой салфеткой.
5. Выдержите технологическую паузу 10-15 минут перед следующим этапом.

Критические ошибки:

• Нанесение на влажную поверхность
• Использование ворсистых тканей
• Попадание состава на пластиковые элементы
• Покраска ранее чем через 10 минут после обработки

Контроль качества: после высыхания поверхность должна быть абсолютно матовой. Любые глянцевые пятна свидетельствуют о некачественном обезжиривании.

Приготовление краски: пропорции смешивания

Точность пропорций определяет цвет, текстуру и адгезионные свойства покрытия. Отклонение от рецептуры производителя даже на 5-10% приводит к браку: несовпадению оттенка, шагрени или снижению стойкости. Используйте мерные линейки или цифровые весы с погрешностью не более 0,1 грамма для компонентов.

Базовые составы (акриловые, алкидные) смешиваются в пропорции 2:1:10% – 2 части краски, 1 часть отвердителя, 10% растворителя от общего объёма. Для металликов и перламутров добавляют 15-30% разбавителя из-за высокой вязкости пигментов. Температура компонентов перед смешиванием должна быть 20-25°C.

Типовые схемы смешивания

Обязательные этапы:

1. Фильтрация основы через воронку с сеткой 100-150 микрон
2. Добавление отвердителя при непрерывном помешивании миксером (400-600 об/мин)
3. Постепенное вливание растворителя с паузами для проверки вязкости

Тип ЛКМ	Основа : Отвердитель	Растворитель (%)	Время жизни смеси
Акрил твёрдый	2 : 1	10-15	3-4 часа
Металлик	2 : 1	25-30	1,5-2 часа
Алкид	3 : 1	5-10	6-8 часов

Проверяйте вязкость вискозиметром: для краскопульта HVLP оптимально 18-22 секунды при 20°C. Категорически запрещено:

• Смешивать "на глаз" без мерной посуды
• Использовать просроченные компоненты
• Вливать растворитель в отвердитель (вызывает химическую реакцию)

Фильтрация смеси перед заливкой в краскопульт

Фильтрация лакокрасочной смеси – обязательный этап, исключающий попадание твердых частиц в краскопульт и на поверхность авто. Даже микроскопические соринки, пыль или нерастворенные компоненты краски способны оставить дефекты на финишном слое в виде кратеров, шагрени или полос.

Пропуск этого шага приводит к засорению сопла и дюз краскопульта, нарушению формы факела и неравномерному распылению. Это потребует разборки и промывки инструмента во время работы, что нарушит целостность покрытия и увеличит риск перерасхода материала.

Технология правильной фильтрации

Используйте специальные воронки с одноразовыми фильтрами-сетками. Алгоритм действий:

1. Подготовьте чистую емкость для отфильтрованной смеси.
2. Вставьте фильтр с подходящим размером ячейки в воронку (см. таблицу ниже).
3. Медленно перелейте смесь через фильтр, не допуская переполнения воронки.
4. Замените фильтр при замедлении потока или после фильтрации 1-1.5 литров.
5. Немедленно закройте тару с отфильтрованным материалом.

Тип материала	Рекомендуемый размер ячейки	Тип фильтра
Грунты, базовые эмали	100–190 микрон	Бумажный или нейлоновый (предфильтрация)
Базовые эмали, лаки	45–70 микрон	Нейлоновый сетчатый (основная фильтрация)
Металлики, перламутры	25–45 микрон	Высокоплотный нейлон/полиэстер

Важные нюансы:

• Фильтруйте смесь непосредственно перед заливкой в бачок краскопульта.
• Не используйте один фильтр для разных материалов без промывки.
• При работе с металликами применяйте фильтры мелкой очистки дважды для сохранения равномерности пигмента.
• Всегда надевайте нитриловые перчатки, чтобы избежать попадания кожного жира в смесь.

Тест цвета: проверка на карточке-муляже

После подбора краски по коду или спектрометру обязательно выполните тест на карточке-муляже. Нанесите подготовленный состав на пластиковую или металлическую тестовую панель, максимально приближенную по оттенку к вашему автомобилю. Используйте то же оборудование (краскопульт), давление и технику распыла, которые планируете применять для основной покраски.

Дождитесь полного высыхания образца согласно технической документации краски. Проверяйте цвет при разных условиях освещения: вынесите карточку на естественный дневной свет, оцените под искусственными лампами гаража и в сумеречное время. Особое внимание уделите зонам перехода "новый-старый" цвет – приложите карточку к кузову авто.

Критерии оценки тестового образца

• Совпадение оттенка: отсутствие визуального различия под разными углами обзора
• Металлик/перламутр: одинаковая ориентация частиц и интенсивность блеска
• Текстура покрытия: соответствие степени глянца и гладкости поверхности

Тип освещения	На что обратить внимание
Прямое солнце	Искажение металлических пигментов, "яблочность"
Тень	Истинная насыщенность базового тона
Лампы накаливания	Сдвиг в желтоватый спектр

При несовпадении обязательно проведите коррекцию рецептуры: добавьте корректирующие капли в краску малыми дозами (0.5-2%), фиксируя пропорции. Повторяйте тесты до достижения идеального соответствия. Помните: экономия времени на этом этапе гарантированно приведёт к перекрашиванию детали целиком.

Настройка давления на краскопульте

Правильная регулировка давления воздуха – критический этап подготовки оборудования к покраске. Недостаточное давление приводит к неравномерному распылению и "апельсиновой корке", а избыточное – к перерасходу краски и образованию подтёков. Точные параметры всегда указываются производителем ЛКМ в технической документации.

Начинайте настройку с проверки давления непосредственно на входе в краскопульт при нажатом курке. Большинство современных моделей требуют 1.5-3.5 бар (25-50 PSI), но окончательное значение зависит от вязкости материала, диаметра дюзы и требуемого факела. Игнорирование этого этапа гарантированно ухудшит качество покрытия.

Практические шаги для калибровки

Выполняйте регулировку в следующей последовательности:

1. Наполните бачок растворителем для тестового распыления
2. Установите на манометре редуктора давление на 0.5 бар выше рекомендованного
3. Направьте краскопульт на тестовую поверхность и плавно нажмите курок
4. Корректируйте давление, наблюдая за формой факела

Критерии правильной настройки:

• Форма факела – ровный овал без разрывов по краям
• Равномерность распыления – отсутствие "бананов" или "песочных часов"
• Мелкодисперсный туман – частицы краски не видны невооружённым глазом

Типичные ошибки: Попытки компенсировать неправильное давление изменением скорости движения пистолета или дистанции до поверхности. Это нарушает технологию и создаёт разнотолщинное покрытие.

Симптом	Причина	Решение
Грубые брызги	Слишком низкое давление	Повысить на 0.2 бар
Подтёки по краям	Избыточное давление	Снизить на 0.3 бар
Несимметричный факел	Загрязнение сопла/воздушных головок	Промыть растворителем

Фиксируйте удачные настройки для каждого типа материалов в технологический журнал. При переходе на новую краску или после чистки пистолета всегда выполняйте тестовое распыление на картон. Помните: экономия времени на калибровке оборачивается переделками и увеличением расхода материалов.

Техника распыления: углы и дистанция до поверхности

Правильное расстояние от пистолета до поверхности – ключевой фактор для равномерного покрытия. Оптимальная дистанция составляет 15-25 см. Слишком близкое распыление (менее 10 см) вызывает подтёки и неравномерную текстуру, а слишком дальнее (более 30 см) приводит к сухому распылению, потере блеска и образованию "апельсиновой корки". Контролируйте дистанцию плавными движениями руки параллельно поверхности.

Угол наклона краскопуста относительно плоскости напрямую влияет на толщину слоя и формирование фактуры. Пистолет должен быть строго перпендикулярен окрашиваемой зоне. Отклонение более чем на 10-15° провоцирует неравномерное распределение материала: одна сторона факела ляжет толще, другая – тоньше. Особенно критично это при обработке рёбер жёсткости, стыков и сложных рельефов.

Правила позиционирования инструмента

• Дистанция для базового слоя: 15-20 см – обеспечивает мелкодисперсное распыление
• Дистанция для лака: 20-25 см – снижает риск подтёков
• Угол в труднодоступных местах: Минимизируйте отклонение, смещая корпус вместо наклона пистолета

Ошибка	Последствие	Решение
Смена угла при повороте руки	Полосы разной толщины	Двигайте всем корпусом, фиксируя запястье
Увеличение дистанции на краях	Бледные пятна, "пыление"	Начинайте и заканчивайте распыл за пределами детали

Важно! При переходе с горизонтальных на вертикальные поверхности (например, с капота на крыло) перестроение позиции тела должно происходить до начала движения пистолета. Проверяйте расстояние локтем – при правильной хватке кончик сопла должен почти касаться поверхности костяшками пальцев.

Нанесение базового слоя: формирование поля цвета

Подготовленную поверхность обезжирьте и обработайте антистатической салфеткой для удаления пыли. Начинайте распыление с труднодоступных мест (стойки, дверные проемы) короткими проходами на расстоянии 15-20 см, используя 50% перекрытие предыдущего слоя. Держите краскопульт строго перпендикулярно поверхности.

Наносите базовый слой в 2-3 тонких "полувлажных" слоя с межслойной сушкой 5-7 минут. Контролируйте равномерность покрытия под разными углами зрения – недопустимы пропуски или потеки. Толщина слоя должна обеспечивать насыщенность цвета без просвечивания грунта, но без избыточного нанесения.

Ключевые принципы работы с базой

• Консистенция материала: разводите базу строго по спецификации производителя – ошибка ведет к дефектам адгезии
• Температурный режим: оптимально +20°C ±3°C при влажности воздуха ≤65%
• Техника движения: начало распыления – до края детали, окончание – за ее пределами

Этап	Параметры краскопульта	Контроль качества
Первый слой	Ширина факела 10-15 см, давление 1.8-2.0 атм	Легкая "песчаная" текстура без пропусков
Финишный слой	Ширина факела 15-20 см, давление 2.0-2.2 атм	Глянцевый равномерный фон без шагрени

Важно: при переходе между панелями используйте "мокрый по мокрому" метод. Если образовались подтеки – дождитесь полного высыхания, устраните дефект шлифовкой P1500-P2000 и повторите нанесение локально. Не допускайте контакта с водой до лакировки!

Контроль "апельсиновой корки" после каждого слоя

Осматривайте поверхность под разными углами освещения сразу после нанесения слоя, используя яркую переносную лампу (идеально подходит LED-фонарь с холодным светом). Держите источник под острым углом (15-30°) к плоскости кузова, перемещая его вдоль поверхности – это выявит малейшие неровности текстуры.

Проверяйте тактильно "на сухую": после полного высыхания слоя (согласно техкарте ЛКМ) проведите ладонью в чистых нитриловых перчатках. Шероховатость или бугристость сигнализирует о проблеме. Особое внимание уделяйте крупным горизонтальным плоскостям (капот, крыша, крышка багажника) – там дефект проявляется чаще.

Методы коррекции дефекта

• Межслойная шлифовка: При умеренной "корке" обработайте поверхность абразивом P800-P1000 на пневматической тарелке с водяным орошением. Двигайте инструмент крест-накрест без сильного нажима, добиваясь равномерной матовости.
• Локальное выравнивание: Для выраженных бугров используйте "сухой" метод шлифовки губкой P1200-P1500 вручную круговыми движениями, контролируя плоскость ладонью.
• Полимеризация: При незначительных дефектах на финишном слое иногда достаточно дождаться полного отверждения (7-14 дней) с последующей абразивной полировкой пастой.

Симптом	Причина	Экстренные меры
Мелкая рябь по всей площади	Слишком густой лак, низкая температура в гараже	Разбавить ЛКМ рекомендованным растворителем, прогреть помещение до +22°C
Локальные наплывы	Избыток материала в одном проходе, медленные движения краскопульта	Уменьшить подачу краски, ускорить перемещение пистолета, соблюдать дистанцию 15-20 см

Критично не допускать переувлажнения при шлифовке – излишки воды проникают в поры грунта, вызывая вспучивание при сушке. После мокрой обработки обязательно продуйте стыки и кромки сжатым воздухом, просушите поверхность инфракрасной лампой 10-15 минут перед следующим слоем.

Сушка базы согласно технической карте производителя

Строгое соблюдение времени межслойной выдержки и сушки базы – критически важный этап, напрямую влияющий на финальное качество покрытия и его долговечность. Пренебрежение рекомендациями производителя неизбежно ведет к дефектам: поднятию текстуры, шагрени, недостаточной адгезии или растрескиванию слоев при последующей сушке лака.

Техническая карта (ТК) конкретного материала содержит точные параметры сушки, разработанные с учетом химического состава базы и условий окружающей среды. Основные факторы, регламентируемые ТК:

Ключевые параметры сушки

• Температура воздуха в помещении: Диапазон обычно составляет 18-25°C. Отклонения замедляют или ускоряют испарение растворителей.
• Относительная влажность: Оптимальные значения – 50-65%. Высокая влажность провоцирует помутнение (матовость) и замедляет полимеризацию.
• Скорость воздушного потока: Необходима равномерная, но не чрезмерная вентиляция для удаления испарений без поднятия пыли.
• Время выдержки ("на отлип"): Период до момента, когда база перестает быть липкой на ощупь и готова к нанесению лака.

Типичные этапы сушки базы согласно ТК:

1. Предварительная выдержка ("флеш-офф"): 5-10 минут после распыления для испарения быстрых растворителей.
2. Основная сушка: 15-40 минут (зависит от марки базы и условий) до состояния "готовности под лак".
3. Контроль состояния: Проверка равномерности матовости и отсутствия липкости на тестовой панели или скрытой области.

Последствия нарушения режима:

Превышение времени сушки	Пересушивание, ухудшение адгезии лака, риск "посадки" металлика.
Недостаточное время сушки	Растворение базы лаком, пузыри, кратеры, потеря цвета.
Высокая температура	Кратеры, быстрое испарение, неравномерный блеск металлика.
Низкая температура/высокая влажность	Матовость, "молочность", увеличение времени сушки.

Всегда используйте термометр и гигрометр для контроля условий в гараже. При отклонениях от нормы ТК, время сушки корректируется строго по таблицам производителя. Никогда не наносите лак на непросохшую базу – это гарантированный брак.

Приготовление лака: смешивание с отвердителем

Точное соблюдение пропорций лака и отвердителя – критически важный этап. Производитель всегда указывает соотношение компонентов (например, 4:1 или 2:1 по объему) в технической документации к материалу. Отклонение от этих значений приведет к дефектам покрытия: избыток отвердителя вызовет растрескивание и хрупкость слоя, недостаток – вечную липкость и слабую стойкость.

Используйте только чистые мерные емкости с градуировкой, предназначенные исключительно для лакокрасочных работ. Никогда не применяйте бытовую посуду. Перед смешиванием тщательно перемешайте основной лак в заводской таре, особенно если он долго хранился – пигменты и связующие могли расслоиться. Не встряхивайте банку, а медленно перемешивайте миксером на малых оборотах, чтобы избежать образования пузырьков воздуха.

Технология смешивания

1. Отмерьте компоненты строго по рецептуре в отдельные сухие емкости. Для точности сначала налейте лак до нужного уровня, затем отвердитель.
2. Вливайте отвердитель в основу тонкой струей, постоянно перемешивая смесь дрелью с миксером на низких оборотах (300-500 об/мин).
3. Обеспечьте гомогенность – перемешивайте минимум 3-5 минут до абсолютно однородной консистенции без разводов или "ниточек".
4. Дайте "созреть" – оставьте смесь на 10-15 минут перед нанесением для завершения химических реакций и выхода пузырьков воздуха.

Ошибка	Последствие
Смешивание "на глаз"	Непредсказуемое время полимеризации, пятна на поверхности
Использование грязной посуды	Комки, кратеры, снижение адгезии
Слишком быстрое перемешивание	Пузырьки воздуха в слое, шагрень

Важно: Готовый лак с отвердителем имеет ограниченное "время жизни" (обычно 1-6 часов). Наносите его в пределах этого периода – после начала гелеобразования материал непригоден для распыления. Работайте в проветриваемом помещении с использованием СИЗ.

Нанесение лака: прозрачное глянцевое покрытие

Подготовьте лак строго по инструкции производителя: тщательно перемешайте основу, добавьте отвердитель в указанной пропорции и профильтруйте смесь через воронку с сетчатым фильтром (100-150 микрон). Разбавитель используйте только при необходимости, учитывая температуру в гараже (обычно 10-15% от объема).

Наносите лак на базовый слой после полного высыхания (рекомендуемая выдержка 30-90 минут), но в пределах "технологического окна" (обычно 2-8 часов). Убедитесь в отсутствии пыли на поверхности – предварительно протрите ее антистатической салфеткой и обдуйте сжатым воздухом.

Технология нанесения

Работайте при температуре +18...+25°C и влажности не более 60%. Применяйте HVLP-краскопульт с соплом 1.3-1.4 мм и давлением 2-2.5 атм:

• 1-й слой: Нанесите тонкий "туманный" слой с дистанции 20-25 см, скорость движения – равномерная средняя. Цель – адгезия без подтеков.
• 2-й слой (через 5-10 минут): Основное покрытие с перекрытием 50%. Держите краскопульт перпендикулярно поверхности, перекрестными движениями.
• 3-й слой (при необходимости): Финишное выравнивание для зеркального глянца. Контролируйте толщину – суммарно не более 120-150 микрон.

Ключевые параметры сушки

Этап	Время	Условия
Первичная полимеризация	15-30 мин	Без принудительной вентиляции
Предварительное высыхание	24 часа	Гараж закрытый, +20°C
Полная полимеризация	7-14 суток	До монтажа деталей

Исключите сквозняки первые 2 часа и не используйте инфракрасные сушки при нанесении в 3 слоя – это провоцирует кратеры. После высыхания (через 48 часов) допустима мокрая шлифовка полировальной пастой P2000-P3000 для устранения дефектов.

Предупреждение подтеков: контроль толщины слоя

Подтеки образуются при избыточном нанесении ЛКМ, когда краска не успевает "схватиться" и стекает под собственным весом. Основной причиной является пренебрежение контролем толщины каждого слоя, особенно на вертикальных поверхностях и сложных изгибах кузова.

Используйте мокрый толщиномер сразу после распыления для оперативной проверки. Замеры делайте минимум в трёх точках на каждой детали: вверху, по центру и внизу. Помните, что суммарная толщина всех слоёв не должна превышать технические нормы производителя краски – обычно 120-150 микрон для финишного покрытия.

Ключевые методы контроля

Техника распыления:

• Держите краскопульт строго перпендикулярно поверхности на расстоянии 15-20 см
• Ведите сопло с постоянной скоростью, перекрывая предыдущий проход на 30-50%
• Особое внимание уделяйте краям деталей и стыкам – здесь легко допустить перепокрас

Оптимальная толщина по типам покрытий:

Грунт-наполнитель	30-50 мкм
Базовый цвет	15-25 мкм
Лак	40-60 мкм

Типичные ошибки:

1. Попытки получить "укрывистость" за один проход вместо двух тонких слоёв
2. Замедление движения краскопульта на кромках деталей
3. Игнорирование вязкости краски – слишком густой состав требует большего давления, что увеличивает подачу материала

При обнаружении подтёка до высыхания немедленно растушуйте его сухой кистью без нажима. После полного отверждения дефект устраняется только шлифовкой и локальным перекрашиванием, что увеличивает стоимость работ на 15-20%.

Промывка краскопульта после работы

Немедленно приступайте к очистке после завершения окраски – засохшая краска забьёт каналы и форсунки. Снимите бачок и слейте остатки материала в отдельную тару, избегая контакта с кожей.

Заполните бачок растворителем, соответствующим типу использованной краски (например, №646 для акрила). Прокачайте жидкость через систему до выхода чистого растворителя, держа краскопульт над ёмкостью для сбора отходов.

Этапы глубокой очистки

1. Разборка: Открутите воздушную головку, иглу дюзы и сопло. Используйте специальные ключи из комплекта.
2. Замачивание: Погрузите детали в чистый растворитель на 15-30 минут. Для засохших отложений примените ультразвуковую ванну.
3. Механическая очистка: Мякими кистями (не металлическими!) пройдитесь по всем каналам. Иглу очищайте движением "от корпуса к острию".

Важно: Не используйте абразивы или стальные щётки – они повредят уплотнения и полированные поверхности. Проверяйте целостность тефлоновых колец при сборке.

Тип загрязнения	Метод очистки	Время обработки
Свежая краска	Промывка растворителем	5-7 минут
Частично засохшая	Замачивание + продувка	15-20 минут
Старые отложения	Ультразвук + игла	30-60 минут

После сборки продуйте инструмент сжатым воздухом без растворителя. Храните краскопульт в закрытом кейсе, предварительно смазав иглу и подвижные части маслом для пневмоинструмента.

Выявление пыли и дефектов после сушки лака

После полного отверждения лака приступайте к тщательному визуальному осмотру поверхности при ярком освещении. Используйте переносную лампу дневного света или мощный фонарь, направляя луч света под острым углом к плоскости детали – это создаст контрастные тени, подчеркивающие мельчайшие неровности. Особое внимание уделите горизонтальным поверхностям (капот, крыша, багажник), где оседает больше всего пылинок.

Систематично перемещайте источник света вдоль всего кузова, фиксируя все обнаруженные проблемы. Разделите дефекты на категории по типу и размеру для определения оптимального метода устранения. Пыль, ворсинки, потеки и кратеры требуют разного подхода, поэтому точная классификация критически важна.

Основные виды дефектов и методы их выявления

При осмотре обращайте внимание на следующие распространенные проблемы:

• Пыль и ворс – мелкие твердые частицы или волокна, внедрившиеся в лак, выглядят как выпуклые точки с "ореолом".
• Кратеры ("рыбий глаз") – круглые впадины с приподнятыми краями, вызванные попаданием масла или силикона.
• Потеки – локальные утолщения слоя лака в виде наплывов, заметные по изменению отражения света.
• Шероховатость ("апельсиновая корка") – неравномерная текстура поверхности, напоминающая кожуру цитруса.

Для документирования отметьте найденные дефекты малярным скотчем, не касаясь поверхности пальцами. Используйте таблицу для систематизации данных:

Тип дефекта	Расположение	Размер	Метод устранения
Пыль	Капот, центр	0.2-0.5 мм	Полировка
Потек	Дверь, нижний край	3 мм	Шлифовка + полировка

Проверьте отражение источников света на лаке: искаженные или прерывистые линии сигнализируют о неровностях. Обязательно проинспектируйте труднодоступные зоны – стойки, дверные проемы, места прилегания молдингов, где часто скапливаются излишки материала.

Устранение пылинок абразивной полировочной пастой

После высыхания ЛКП неизбежно появляются мелкие пылинки или ворсинки, требующие устранения перед финишной полировкой. Используйте абразивные пасты (например, P1500-P2500) для деликатного выравнивания поверхности.

Нанесите пасту на полировальный круг, равномерно распределив по площади обработки. Работайте на низких оборотах (900-1200 об/мин), перемещая машинку плавными перекрывающими движениями без остановок.

Ключевые этапы обработки

Контроль давления: Прижимайте машинку с умеренным усилием – чрезмерный нажим вызывает перегрев и "протёртости" лака.

Очистка поверхности: Каждые 2-3 прохода удаляйте излишки пасты микрофиброй, проверяя результат под боковым светом фонаря.

Охлаждение: При обработке больших участков делайте перерывы для охлаждения поверхности. Используйте термометр – температура не должна превышать 45°C.

Рекомендуемые материалы

Тип дефекта	Подходящая абразивность пасты	Тип круга
Единичные пылинки	P2000-P2500	Мягкий поролоновый (желтый/черный)
Грубые наплывы	P1500-P1800	Войлочный или жесткий поролон

Типичные ошибки

• Использование сухой пасты – регулярно смачивайте поверхность очищенной водой из пульверизатора
• Полировка углов и кромок – высокий риск "протереть" лак до грунта
• Неполное удаление абразивной пасты перед финишным этапом

После устранения дефектов переходите к финишной полировке мягкой пастой для восстановления глянца. Обязательно обезжирьте поверхность антисиликоном перед нанесением защитного покрытия.

Полировка кузова на малых оборотах губкой

Полировка с использованием поролоновой губки на малых оборотах полировальной машины – ключевой этап для финального выравнивания лакокрасочного покрытия после абразивных стадий. Этот метод позволяет деликатно удалить микропритиры, оставшиеся от предыдущих паст, и добиться глубокого глянца без риска "протереть" лак или вызвать перегрев поверхности.

Правильная скорость вращения здесь критична: диапазон 900-1200 об/мин считается оптимальным. Превышение оборотов ведет к быстрому высыханию пасты, появлению трудноудаляемых следов от губки ("холодных") и риску "зажечь" лак. Слишком низкие обороты не обеспечат нужного эффекта полировки.

Технология процесса

Строго соблюдайте последовательность действий:

1. Подготовка поверхности: Кузов должен быть идеально чистым и сухим. Даже мельчайшая пылинка или песок под губкой оставит царапины.
2. Нанесение пасты: Используйте финишную (неабразивную или ультрамягкую) полировальную пасту. Наносите небольшие порции (капли размером с горошину) на новую, чистую поролоновую губку-аппликатор или непосредственно на участок кузова площадью примерно 50x50 см.
3. Работа на малых оборотах:
   • Включите машинку на минимальных оборотах.
   • Равномерно распределите пасту по площади, не включая режим полировки (просто водите выключенной или медленно вращающейся машинкой).
   • Плавно увеличьте обороты до рабочего диапазона (900-1200 об/мин).
   • Держите машинку плоско, без наклона. Перемещайте ее медленными, перекрывающимися проходами (каждый проход должен перекрывать предыдущий на 50%).
4. Контроль процесса:
   • Следите за состоянием пасты. Как только она начинает подсыхать и превращаться в мелкую пыль – немедленно остановитесь.
   • Не допускайте сильного нагрева поверхности. Если лак стал горячим на ощупь – сделайте перерыв.
   • Работайте на небольших участках (не более 0.5 кв.м за один подход).
5. Своевременное удаление остатков: Не давая пасте полностью засохнуть, удалите ее остатки с поверхности чистой, мягкой, безворсовой микрофибровой салфеткой. Используйте легкие движения без сильного нажима.

Для достижения идеального результата часто требуется 2-3 прохода финишной полировки на малых оборотах с обязательным промежуточным контролем поверхности при хорошем освещении. Помните: терпение и аккуратность на этом этапе напрямую влияют на финальный блеск и отсутствие дефектов.

Финальная защита покрытия воском

После полного высыхания лака (минимум 48 часов, а лучше 7–14 дней) наступает этап нанесения воска. Эта операция не просто придает блеск, но и создает барьерную пленку, защищающую свежую краску от УФ-излучения, дорожной химии, соли и мелких царапин. Воск заполняет микронеровности лакового слоя, усиливая глубину цвета и глянец.

Поверхность автомобиля должна быть идеально чистой и обезжиренной. Используйте специализированный автомобильный обезжириватель (Prep-All, Panel Wipe) или изопропиловый спирт, нанося его на безворсовую салфетку из микрофибры. Работайте в чистом гараже без сквозняков и пыли при температуре 15–25°C. Обязательно наденьте чистые перчатки, чтобы не оставить отпечатков.

Технология нанесения и полировки

1. Выбор воска: Отдайте предпочтение синтетическим "липким" пастам (Hybrid Ceramic Wax, Polymer Sealant) или натуральным карнаубским составам. Избегайте агрессивных полиролей с абразивами.
2. Нанесение:
   • Нанесите каплю воска размером с горошину на аппликатор из микрофибры или поролона.
   • Распределяйте состав тончайшим слоем круговыми движениями на площади 40х40 см.
   • Следите за равномерностью покрытия – потеки и толстый слой усложнят полировку.
3. Выдержка: Дождитесь помутнения воска (5–15 минут, зависит от состава). Проверьте готовность, проведя пальцем по поверхности: матовый след должен легко стираться.
4. Полировка:
   • Возьмите чистую сухую салфетку микрофибры с коротким ворсом.
   • Снимите воск легкими прямолинейными движениями (не круговыми!) с умеренным нажимом.
   • Меняйте салфетку по мере загрязнения.

Контроль качества: Осмотрите поверхность под разными углами к источнику света. Признаки правильно выполненной работы:

• Равномерный глянец без разводов и "облаков".
• Отсутствие жирных следов на салфетке при финальном протирании.
• Вода образует шарообразные капли на поверхности.

Проблема	Причина	Решение
Тяжелое удаление воска	Слишком толстый слой или превышено время выдержки	Нанести немного свежего воска поверх и сразу отполировать
Разводы и "масляные" пятна	Неправильная полировка или грязная салфетка	Обработать поверхность quick detailer (спрей для финальной очистки)
Слабая защита	Недостаточное количество слоев	Нанести 2-3 тонких слоя с интервалом в 12 часов

Важно: Первую мойку после воскования проводите не ранее, чем через 2 недели, используя бесконтактный метод или мягкие губки с шампунем без воска. Повторяйте обработку каждые 2–3 месяца для поддержания защиты.

Рекомендации по уходу за свежей покраской

Первые 30 дней после покраски критически важны для финальной полимеризации ЛКП. Избегайте механического воздействия, мойки высоким давлением и контакта с химическими составами. Гаражное хранение авто в этот период обязательно для защиты от атмосферных осадков, УФ-излучения и перепадов температур.

Обеспечьте стабильную вентиляцию помещения без сквозняков – застой воздуха замедляет испарение растворителей, а резкие потоки могут поднять пыль с поверхностей. Контролируйте влажность (оптимально 50-60%) и температуру (20-25°C). Использование инфракрасных сушек допустимо только при строгом соблюдении расстояния до поверхности и времени экспозиции, указанных производителем краски.

Правила обслуживания

Первая мойка: Разрешена не ранее чем через 14 дней. Используйте метод двух ведер, мягкие губки из микроволокна и специализированные шампуни для нового ЛКП (без восков и силиконов). Запрещено:

• Автомойки с щетками
• Очистители на основе растворителей
• Обработка паром или горячей водой (выше 40°C)

Полировка и защита: Приступайте только через 45-60 дней. Последовательность обработки:

1. Аккуратная абразивная полировка при необходимости (зерно 3000+)
2. Нанесение синтетического или керамического покрытия
3. Щадящее использование восков через 90 дней

Риск	Меры предосторожности
Отпечатки	Не касаться поверхности руками
Конденсат	Прогревать гараж перед заездом
Птичий помет	Немедленно удалять влажными салфетками для ЛКП

Типичные ошибки при самостоятельной покраске

Одна из главных проблем – пренебрежение тщательной подготовкой поверхности. Многие экономят время на шлифовке, удалении ржавчины или обезжиривании, что приводит к отслаиванию краски и неровностям покрытия. Недостаточно зачищенные переходы между старым и новым слоем ЛКП становятся заметны после высыхания.

Вторая распространённая ошибка – неправильные условия в гараже. Пыль, низкая температура или высокая влажность критично влияют на результат. Окрашивание при температуре ниже +15°C замедляет полимеризацию, а летающие частицы оседают на свежую краску, создавая "шероховатости".

Распространённые технические недочёты

• Неправильный выбор давления в краскопульте: избыток вызывает подтёки, недостаток – "апельсиновую корку".
• Нарушение пропорций смешивания: неверное соотношение краски с отвердителем ведёт к мягкости покрытия или растрескиванию.
• Экономия на материалах: использование дешёвых растворителей или малярного скотча ухудшает адгезию и чёткость линий.

Типичные ошибки в технике нанесения:

1. Слишком толстый слой за один проход – провоцирует подтёки.
2. Неравномерная скорость движения краскопульта – приводит к пятнам разной насыщенности.
3. Игнорирование перекрытия полос при распылении – вызывает полосатость ("зигзаги").

Этап сушки	Последствия спешки
Межслойная выдержка	Растворение предыдущего слоя, пузыри
Полировка до полного отверждения	Повреждение лака, мутные пятна

Игнорирование средств индивидуальной защиты – ещё одна опасная ошибка. Пары растворителей и мелкодисперсная краска вызывают отравления и аллергические реакции, а отсутствие респиратора или очков создаёт прямой риск для здоровья.

Стоимость материалов: реальный бюджет проекта

Основную долю затрат при самостоятельной покраске составляют материалы, причем экономия на них часто приводит к катастрофическому результату. Бюджет напрямую зависит от выбранного типа ЛКМ (акрил, "металлик", матовая краска), состояния кузова и требуемой глубины ремонта – локальный ремонт бампера обойдется в разы дешевле полной перекраски.

Минимальный комплект для небольшого ремонта включает шлифовальные расходники, грунт, краску и лак, но для полноценной работы потребуются обезжириватели, антистатические салфетки, малярный скотч, полироли и другие вспомогательные позиции. Цены варьируются от бюджетных российских/китайских вариантов до премиальных европейских брендов.

Ориентировочная смета для полной покраски седана

Категория материалов	Диапазон цен (руб)
Абразивы (наждачка, сетки)	1 500 – 4 000
Грунт наполняющий 1л + отвердитель	2 000 – 6 000
Краска базовая 1л + растворитель	3 000 – 15 000
Лак 1л + отвердитель	3 500 – 12 000
Антисиликон, обезжириватель	800 – 2 500
Малярные расходники (скотч, пленка)	700 – 1 500
Полировка (паста, войлок)	1 200 – 4 000

Ключевые факторы, влияющие на итоговую сумму:

• Объем работ: окраска всего кузова требует в 3-4 раза больше материалов, чем ремонт отдельных элементов
• Подготовка поверхности: глубокая рихтовка ржавчины увеличивает расход шпаклевки и грунта
• Сложность цвета: "металлики" и трехслойные оттенки нуждаются в точном подборе и дополнительных материалах

Минимальный порог входа для локального ремонта – от 5 000 рублей (без учета инструмента). Полноценная перекраска среднего седана материалами среднего ценового сегмента потребует 25 000 – 45 000 рублей только за ЛКМ и расходники. Добавьте к этому 15-20% на непредвиденные траты: брак при нанесении, необходимость перешлифовки или дополнительной маскировки.

Список источников

При подготовке материалов по самостоятельной покраске автомобиля в гаражных условиях использовались следующие категории информационных ресурсов. Они обеспечивают практические рекомендации и технические аспекты процесса.

Достоверность данных подтверждается ориентацией на экспертные мнения и специализированные материалы. Источники охватывают все этапы работ: от выбора оборудования до финишной полировки.

Категории информационных материалов

• Профильные автомобильные форумы (разделы по кузовному ремонту и покраске)
• Видеоинструкции от практикующих маляров на видеоплатформах
• Технические руководства производителей лакокрасочных материалов
• Специализированные издания по авторемонту
• Блоги экспертов в области кузовного восстановления
• Онлайн-курсы по колористике и технологии нанесения покрытий
• Инструкции к окрасочному оборудованию (краскопульты, сушильные камеры)
• Нормативы по технике безопасности при работе с ЛКМ

Видео: Техника, правила нанесения лака. Автомаляр учит красить авто правильно. Покраска авто своими руками


• Лесовозы МАЗ - модельный ряд и характеристики

• Замена прокладки поддона двигателя - пошаговая инструкция

• Виды и параметры вагонов-рефрижераторов
