Поломки системы охлаждения двигателя - причины и ремонт

Статья обновлена: 18.08.2025

Эффективная работа системы охлаждения критически важна для исправности и долговечности двигателя автомобиля. Перегрев силового агрегата приводит к катастрофическим последствиям: деформации ГБЦ, разрушению поршневых колец, заклиниванию.

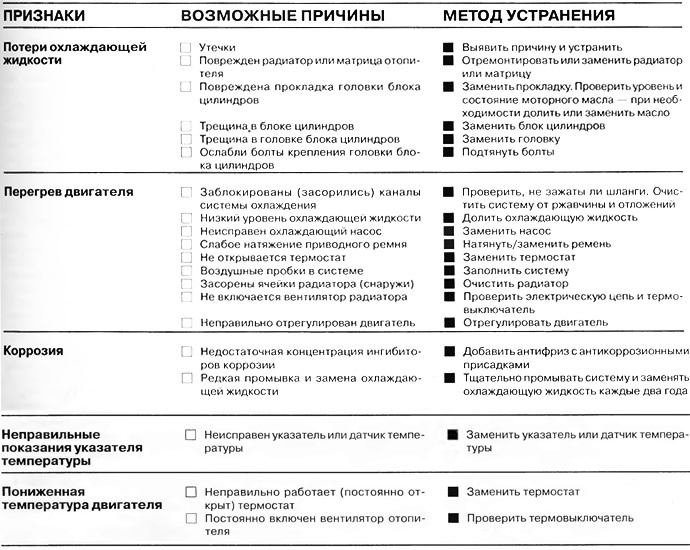

Основные признаки неполадок включают постоянное повышение температуры охлаждающей жидкости, течи антифриза, появление пара из-под капота или неработающую печь в салоне. Своевременная диагностика и устранение дефектов предотвращают дорогостоящий ремонт.

Засорение трубок радиатора: прочистка химическими средствами

Засорение трубок радиатора нарушает циркуляцию охлаждающей жидкости, приводя к перегреву двигателя. Основные причины – минеральные отложения от некачественного антифриза, коррозия алюминиевых элементов или смешивание несовместимых хладагентов.

Химическая промывка эффективна при незначительных и средних отложениях. Специальные составы растворяют накипь, ржавчину и органические загрязнения без разборки системы. Процедура выполняется при слитом антифризе путем заливки реагента в расширительный бачок.

Технология обработки химическими составами

Популярные средства включают:

• Кислотные промывки (ортофосфорная, лимонная кислота) – для минеральных отложений
• Щелочные растворы – против органических загрязнений
• Двухкомпонентные системы – последовательная обработка кислотой и щелочью

Порядок действий:

1. Слить антифриз через нижний патрубок радиатора
2. Залить химический раствор, разведенный дистиллированной водой в пропорции 1:5
3. Запустить двигатель на 15-40 минут (согласно инструкции средства)
4. Слить реагент при работающей печке на максимальной температуре
5. Промыть систему дистиллятом до прозрачности выходящей жидкости

Тип загрязнения	Рекомендуемый реагент	Время выдержки
Известковые отложения	Ортофосфорная кислота 5%	20-25 минут
Окислы алюминия	Щавелевая кислота	10-15 минут
Органические отложения	Каустическая сода 3%	30-40 минут

Меры предосторожности: Использовать средства защиты (перчатки, очки), исключить контакт с лакокрасочными покрытиями. Запрещено применять бытовые чистящие средства – они разрушают резиновые уплотнения.

Последствия неправильной очистки: повреждение алюминиевых трубок, разгерметизация пластиковых бачков, нейтрализация присадок нового антифриза. При сильных засорах химическая промывка неэффективна – требуется механическая чистка со снятием радиатора.

Течь помпы: замена сальника или подшипника

Течь помпы охлаждения двигателя возникает из-за нарушения герметичности сальника или разрушения подшипника. Сальник предотвращает вытекание охлаждающей жидкости из корпуса насоса, а подшипник обеспечивает плавное вращение вала крыльчатки. Износ этих компонентов приводит к появлению антифриза/тосола в дренажном отверстии помпы или на её корпусе.

Игнорирование проблемы вызывает падение уровня ОЖ, перегрев двигателя и риск гидроудара. Диагностика требует визуального осмотра помпы на предмет подтёков и проверки люфта вала при снятом приводном ремне (раскачивание шкива указывает на неисправность подшипника).

Способы устранения

Замена сальника:

• Применяется, если течь вызвана износом уплотнительных кромок сальника, но подшипник сохранил целостность.
• Требует разборки помпы: снятие шкива, стопорного кольца и крыльчатки для доступа к сальнику.
• Старый сальник извлекается специальным съёмником или аккуратным выбиванием. Новый устанавливается с запрессовкой заподлицо с корпусом.
• Важно: Сборка проводится с очисткой посадочных мест и смазкой рабочих поверхностей сальника.

Замена подшипника:

• Необходима при появлении гула, вибрации или критического люфта вала.
• Подразумевает полную разборку узла: демонтаж вала вместе с подшипником из корпуса помпы (часто требуется пресс).
• Старый подшипник выпрессовывается, новый запрессовывается с контролем положения. Сальник меняется в обязательном порядке.
• Важно: Используйте только подшипники рекомендованного типа и класса точности.

Критерии выбора метода ремонта:

Симптом	Рекомендуемое действие
Чистая течь без шума/люфта	Замена сальника
Течь + гул/вибрация/люфт вала	Замена подшипника и сальника
Сильная коррозия корпуса помпы	Замена помпы в сборе

Ремонт сальника или подшипника требует навыков и инструментов. При сомнениях в ресурсе других компонентов помпы (крыльчатка, корпус) или сложности демонтажа, целесообразна установка новой помпы в сборе для гарантии надёжности.

Неисправность термостата: проверка клапана и замена

Основной признак неисправности термостата – нарушение температурного режима двигателя. При заклинивании клапана в закрытом положении происходит перегрев мотора даже на малых оборотах, а при постоянном открытом состоянии – чрезмерно долгий прогрев и низкая температура в движении, особенно зимой.

Перед заменой необходимо убедиться в некорректной работе термостата. На холодном двигателе запустите мотор и потрогайте нижний патрубок радиатора рукой – он должен оставаться холодным первые 3-7 минут. После достижения стрелкой температуры 85-90°C патрубок должен резко нагреться, что указывает на своевременное открытие клапана.

Проверка и замена термостата

Проверка снятого термостата:

1. Поместите термостат в ёмкость с холодной водой.
2. Начните нагревать воду, контролируя температуру термометром.
3. Клапан должен начать открываться при температуре, указанной на корпусе (обычно 80-85°C).
4. При 95-100°C ход клапана должен составлять 6-8 мм для большинства моделей.

Этапы замены:

Действие	Важные нюансы
Слейте часть охлаждающей жидкости	Достаточно уровня ниже термостата. Используйте чистую тару при сохранении ОЖ
Отсоедините патрубки	Ослабьте хомуты, аккуратно снимая шланги без повреждения штуцеров
Открутите крепёжные болты/гайки	Проверьте состояние прижимной площадки корпуса на предмет коррозии
Установите новый термостат	Совместите положение со старым, прокладка/герметик обязательны
Затяните крепёж равномерно	Избегайте перекоса корпуса, момент затяжки – 15-25 Нм (уточнить в мануале)
Залейте ОЖ, удалите воздух	Прогрейте двигатель с открытым расширительным бачком до срабатывания вентилятора

Важно: Используйте термостат с идентичной температурой открытия. Негерметичность соединений после замены приведёт к утечке антифриза и повторному перегреву. При наличии ошибок Р0128 или Р0116 проверьте также датчик температуры ОЖ.

Воздушные пробки в системе: удаление через расширительный бачок

Воздушные пробки нарушают циркуляцию охлаждающей жидкости, вызывая локальный перегрев двигателя, особенно в районе головки блока цилиндров. Основные признаки – нестабильные показания датчика температуры, «бульканье» в салоне при работе печки, холодные патрубки при прогретом моторе.

Удаление воздуха через расширительный бачок – наиболее безопасный метод, не требующий разбора системы. Процедура выполняется на остывшем двигателе во избежание ожогов паром или горячей ОЖ. Требуется соблюдать осторожность при откручивании крышки бачка.

Пошаговая процедура удаления

1. Зафиксируйте автомобиль на ровной поверхности, затяните ручной тормоз
2. Дождитесь полного остывания двигателя (20-30 минут после остановки)
3. Аккуратно открутите крышку расширительного бачка, накрыв её плотной ветошью
4. Запустите двигатель и прогрейте до рабочей температуры (вентилятор должен включиться 1-2 раза)
5. Плавно нажимайте на педаль газа (до 2000-2500 об/мин), удерживая обороты 2-3 минуты
6. Долейте ОЖ до уровня «MAX» при работающем двигателе
7. Заглушите мотор, закрутите крышку бачка, проверьте прогрев патрубков

Критерии успешного удаления пробки

Признак	До процедуры	После процедуры
Прогрев верхнего патрубка радиатора	Холодный/теплый	Горячий (60+°C)
Температура печки	Низкая/нестабильная	Стабильно высокая
Уровень ОЖ	Скачет	Постоянный

Важно: При повторном образовании пробки проверяйте герметичность системы – трещины в бачке, износ прокладки крышки, подтекания помпы или соединений патрубков. Используйте только рекомендованную производителем ОЖ во избежание химических реакций с выделением газов.

Для сложных случаев применяйте метод принудительной прокачки: снимите верхний шланг дроссельного узла, через воронку заливайте ОЖ до выхода пузырей, затем быстро установите шланг на место и доведите уровень до нормы.

Обрыв ремня привода водяной помпы: установка нового ремня

Обрыв ремня привода водяной помпы приводит к немедленной остановке циркуляции охлаждающей жидкости, что вызывает резкий перегрев двигателя. При первых признаках повышения температуры (стрелка датчика в красной зоне, сигнальная лампа) необходимо прекратить движение, заглушить мотор и приступить к замене.

Перед установкой нового ремня проверьте состояние шкивов и натяжных роликов: они должны вращаться без заклинивания, люфтов и повреждений рабочих поверхностей. Убедитесь в отсутствии масляных подтёков в зоне ременной передачи, способных вызвать проскальзывание или ускоренный износ.

Порядок установки нового ремня

1. Ослабьте крепление натяжного ролика гаечным ключом или специальным инструментом.
2. Снимите повреждённый ремень со шкивов коленвала, помпы и генератора.
3. Сравните новый ремень со старым по маркировке и длине, убедитесь в отсутствии дефектов резины.
4. Наденьте ремень на шкив коленчатого вала, затем на водяную помпу, соблюдая схему обвода (сверьтесь с технической документацией авто).
5. Заведите ремень на шкив генератора и натяжной ролик последними.

Регулировка натяжения – критический этап: перетяжка вызывает перегруз подшипников помпы, слабое натяжение ведёт к проскальзыванию. Используйте динамометр или контрольный прогиб (обычно 10-15 мм при усилии 10 кгс для середины самого длинного участка). Зафиксируйте натяжной ролик после достижения нормы.

Контрольный параметр	Нормальное значение
Прогиб ремня	10-15 мм (зависит от модели)
Усилие при проверке динамометром	40-70 Н (уточнить в мануале)

После установки запустите двигатель на 3-5 минут, проверьте отсутствие свиста и биения ремня, повторно проконтролируйте натяжение на остывшем моторе. Убедитесь в восстановлении циркуляции антифриза по патрубкам и стабилизации рабочей температуры.

Потеря герметичности крышки расширительного бачка: замена клапана

Потеря герметичности крышки расширительного бачка обычно вызвана неисправностью двухклапанного вакуумного механизма. Основные признаки проблемы:

Перегрев двигателя при движении, появление воздушных пробок в системе охлаждения, выброс антифриза через предохранительный патрубок на холодном двигателе. Трещины на корпусе крышки или повреждение резинового уплотнения также требуют замены всей детали.

Процедура замены клапана

1. Дождитесь остывания двигателя до 40-50°C
2. Аккуратно открутите крышку расширительного бачка против часовой стрелки
3. Визуально оцените состояние:
   • Целостность пружин основного и обратного клапанов
   • Отсутствие коррозии на металлических элементах
   • Эластичность резиновых уплотнителей
4. Зафиксируйте рабочее давление клапана (указано на корпусе детали)

Параметр	Нормальное значение
Давление открытия основного клапана	0.9-1.1 бар (уточнить в техдокументации авто)
Давление срабатывания вакуумного клапана	0.03-0.1 бар

Важно: Клапанные механизмы большинства крышек не подлежат разборке. При нарушении рабочих параметров требуется полная замена узла. Установите новую оригинальную крышку или аналог с идентичными характеристиками до щелчка фиксатора.

После замены проведите тест-драйв с контролем температуры двигателя. В течение 2-3 дней проверяйте уровень антифриза – стабильные показатели подтверждают устранение негерметичности.

Электронная неисправность датчика температуры: диагностика и замена

Электронные неисправности датчика температуры охлаждающей жидкости (ДТОЖ) проявляются некорректными показаниями на приборной панели, хаотичным включением вентилятора, трудным запуском на "горячую" или "холодную", повышенным расходом топлива и ошибками в памяти ЭБУ двигателя (например, P0115-P0118). Причинами чаще всего становятся повреждение проводки, окисление контактов, внутренний обрыв резистора или короткое замыкание в датчике.

Диагностику начинают с визуального осмотра разъёма и проводов на предмет повреждений, коррозии или нарушения контакта. Проверяют опорное напряжение (обычно 5 В) и "массу" цепи мультиметром при включенном зажигании. Сопротивление самого датчика измеряют на холодном и прогретом двигателе, сверяясь с номиналами производителя – резкое отклонение от графика указывает на неисправность.

Процедура замены ДТОЖ

1. Слейте часть ОЖ из радиатора ниже уровня датчика.
2. Отсоедините электрический разъём, очистите гнездо от грязи.
3. Выкрутите старый датчик гаечным ключом (размер зависит от модели).
4. Смажьте резьбу нового ДТОЖ термостойким герметиком.
5. Вверните датчик вручную до упора, затем дотяните ключом с умеренным усилием.
6. Восстановите уровень ОЖ, удалите воздух из системы.
7. Подключите разъём, сотрите ошибки сканером, проверьте работу на разных режимах.

Критические ошибки при замене:

• Повреждение резьбы в ГБЦ из-за чрезмерного усилия.
• Попадание воздуха в систему охлаждения.
• Установка некачественного датчика без термозависимого графика сопротивления.

Тип неисправности	Симптом	Действие
Обрыв цепи	Стрелка температуры на "нуле", вентилятор работает постоянно	Прозвонить провода, проверить контакты
Короткое замыкание	Ложные показания перегрева, вентилятор не включается	Замерить сопротивление датчика
Дрейф параметров	Плавающие показания температуры, ошибки при прогреве	Сравнить сопротивление с эталонными значениями

Выход из строя вентилятора охлаждения: ремонт электродвигателя

Электродвигатель вентилятора охлаждения подвержен нескольким типичным неисправностям, включая износ щеток, окисление контактов, межвитковое замыкание обмоток и механические повреждения подшипников. Эти проблемы проявляются полным отказом вращения, нестабильной работой или посторонними шумами при запуске.

Диагностика начинается с проверки подачи напряжения на разъем двигателя при включенном зажигании. Если питание присутствует, но вентилятор не работает, необходима разборка узла для детального осмотра компонентов электродвигателя.

Процедура ремонта электродвигателя

1. Демонтаж и разборка:
   • Снять вентилятор с радиатора, отсоединив разъемы питания
   • Раскрутить крепежные винты корпуса электродвигателя
   • Извлечь ротор из статорного узла
2. Диагностика компонентов:
   • Проверить износ графитовых щеток (допустимая длина ≥5 мм)
   • Осмотреть коллекторные пластины на предмет глубоких рисок или прогара
   • Прозвонить мультиметром обмотки статора (сопротивление 1-4 Ом)
   • Проверить люфт подшипников ротора
3. Восстановительные работы:
   • Замена изношенных щеток с притиркой к коллектору
   • Шлифовка коллектора мелкозернистой наждачной бумагой
   • Очистка контактных групп спиртовым раствором
   • Смазка подшипников термостойким составом
4. Сборка и тестирование:
   • Собрать узел в обратной последовательности
   • Подать напряжение 12В напрямую от АКБ для проверки вращения
   • Установить вентилятор на автомобиль

Типичные неисправности и методы их устранения:

Неисправность	Способ ремонта	Критерий успешности
Износ щеток	Установка новых щеток с калибровкой по коллектору	Стабильный контакт без искрения
Загрязнение коллектора	Чистка ламелей стекловолоконным карандашом	Равномерный блеск поверхности
Заклинивание подшипников	Замена подшипников с промывкой посадочных мест	Бесшумное вращение ротора
Обрыв обмотки	Пайка провода с термоусадкой (при локальном повреждении)	Сопротивление обмоток в пределах нормы

При обнаружении межвиткового замыкания или обугливания обмоток электродвигатель подлежит замене. После ремонта обязательна проверка силы потребляемого тока (3-8А при 12В), превышение нормы указывает на скрытые дефекты сборки.

Загрязнение внешних поверхностей радиатора: очистка сжатым воздухом

Скопление пыли, тополиного пуха, насекомых и грязи на наружных рёбрах радиатора создаёт теплоизолирующий слой, критично снижая эффективность теплообмена. Это приводит к хроническому перегреву двигателя, особенно в жаркую погоду или при нагрузках, требуя регулярной профилактической очистки.

Использование сжатого воздуха – наиболее безопасный метод для деликатной очистки без риска механических повреждений. В отличие от водяной струи или щёток, воздух не деформирует тонкие алюминиевые соты и не вызывает коррозию при попадании на электронные компоненты.

Технология очистки

1. Отсоедините клеммы АКБ для исключения короткого замыкания
2. Демонтируйте защитную решётку и декоративные накладки для прямого доступа к радиатору
3. Подавайте воздух под углом 45° к поверхности сот, двигаясь противоположно направлению загрязнения (обычно сверху вниз)
4. Удерживайте сопло на расстоянии 15-20 см, используя давление не выше 3-4 бар
5. Особое внимание уделите стыкам рёбер и нижним секциям, где скапливается влажная грязь

Критические ограничения:

• Запрещено применение промышленных компрессоров с давлением >6 бар – вызывает смятие сот
• Избегайте прямого перпендикулярного воздействия на соты – ведет к их деформации
• Не используйте воздух при наличии масляных пятен – требуется предварительная обработка спецсоставами

Тип загрязнения	Эффективность очистки воздухом	Дополнительные меры
Сухая пыль/песок	95-100%	Не требуются
Пух, листва	80-90%	Ручное удаление крупных фрагментов
Застарелая грязь с масляной плёнкой	40-60%	Обезжиривание перед продувкой

Коррозия металлических патрубков: замена поврежденных участков

Коррозия металлических патрубков системы охлаждения возникает под воздействием агрессивных химических компонентов антифриза, электрохимических процессов и механических повреждений защитного покрытия. Окисление приводит к истончению стенок, образованию свищей и течей, что провоцирует потерю охлаждающей жидкости, перегрев двигателя и нарушение герметичности контура.

При выявлении глубоких очагов коррозии, сквозных прогаров или деформации участков патрубка требуется частичная замена поврежденного элемента. Важно использовать идентичные по диаметру и материалу комплектующие, а также соблюдать технологию соединения для предотвращения утечек и повторного окисления в зоне ремонта.

Процедура замены поврежденного участка

1. Демонтаж: Слить охлаждающую жидкость. Отсоединить крепления и аккуратно вырезать корродированный фрагмент трубы ножовкой по металлу, сохраняя ровные края.
2. Подготовка стыков: Зачистить торцы оставшегося патрубка от ржавчины и заусенцев шкуркой. Обезжирить поверхности растворителем.
3. Установка ремонтной вставки: Надеть хомуты на концы патрубка. Плотно натянуть новую металлическую вставку (с антикоррозионным покрытием) на подготовленные участки.
4. Фиксация: Затянуть хомуты крестообразно с усилием 1.5-2 Н·м. Проверить соосность соединения во избежание перегибов.

Критерий контроля	Требование
Зазор под хомутом	Не более 2 мм по всему периметру
Герметичность	Отсутствие капель при давлении в системе 1.2 бар
Зазор до подвижных деталей	Минимум 15 мм

После сборки заполнить систему охлаждающей жидкостью, удалить воздушные пробки через расширительный бачок и провести тестовый запуск двигателя. Контролировать температуру и давление в течение 15 минут, после остывания проверить уровень антифриза и подтянуть хомуты при необходимости.

Разрушение пластиковых соединительных элементов: установка новых хомутов

Пластиковые соединительные элементы патрубков системы охлаждения подвержены растрескиванию и разрушению из-за постоянных термических нагрузок, вибраций двигателя и естественного старения материала. Обломки пластика могут попасть в каналы радиатора или помпы, вызвав засор и перегрев, а нарушение герметичности стыков приводит к утечке охлаждающей жидкости и падению давления в системе.

Для устранения неисправности необходимо заменить повреждённые пластиковые фитинги и установить новые хомуты, обеспечивающие надёжное соединение. Использование металлических хомутов вместо стандартных пластиковых повышает долговечность ремонта, так как они равномернее распределяют давление на патрубок и устойчивы к деформации.

Порядок замены фитингов и хомутов

1. Слейте охлаждающую жидкость из системы в чистую ёмкость через сливные пробки радиатора или блока цилиндров.
2. Демонтируйте повреждённый пластиковый элемент, аккуратно разрезав старые хомуты и отсоединив патрубки. Удалите все фрагменты разрушенного пластика из посадочных мест.
3. Очистите концы патрубков от остатков герметика, окислов и грязи. Проверьте резиновые уплотнители на целостность – при износе замените.
4. Наденьте новые металлические хомуты на патрубки, затем присоедините фитинг. Не затягивайте хомуты до окончательной сборки.
5. Последовательно затяните хомуты крестовой отвёрткой или торцевым ключом до плотного прилегания, избегая перекоса. Усилие затяжки должно исключать протечки, но не деформировать патрубок.

Тип хомута	Преимущества	Недостатки
Винтовой (червячный)	Регулируемое усилие затяжки, многоразовое использование	Склонность к ослаблению от вибраций, риск повреждения патрубка кромкой ленты
Пружинный (замок типа «ёжик»)	Самоподтягивание при температурных расширениях, равномерное давление	Сложность демонтажа без специнструмента, ограниченный срок службы пружины

Контрольная проверка: После заполнения системы охлаждающей жидкостью запустите двигатель, прогрейте до рабочей температуры и проверьте стыки на отсутствие течей под давлением. Особое внимание уделите местам соединения пластиковых фитингов с металлическими штуцерами – здесь чаще всего возникают микротрещины.

Некорректная работа клапана отопителя: промывка или замена

Клапан отопителя (красник) управляет потоком горячей охлаждающей жидкости через радиатор печки салона. При его некорректной работе (заклинивании, неполном открытии/закрытии) возникают проблемы с обогревом: салон либо не прогревается вовсе, либо постоянно дует горячий воздух независимо от настроек, либо температура воздуха не регулируется плавно. Частая причина – загрязнение системы охлаждения, приводящее к засорению или закисанию механизма клапана.

Диагностировать неисправность клапана можно по указанным симптомам, а также проверив температуру патрубков, подходящих к нему и к радиатору печки (при работающем двигателе и включенном отопителе). Сильная разница температур или холодные патрубки при запросе тепла часто указывают на проблему с клапаном или воздушной пробкой.

Методы устранения неисправности

Существует два основных подхода к восстановлению работоспособности клапана отопителя:

1. Промывка клапана:
   • Суть метода: Демонтированный клапан разбирается (если конструкция позволяет) и тщательно промывается специальными очистителями системы охлаждения, WD-40 или горячей водой под давлением для удаления накипи, грязи, окислов.
   • Когда эффективна: При относительно небольшом загрязнении, отсутствии механических повреждений корпуса, штока, заслонки или привода. Эффективна, если клапан просто "залип" из-за отложений.
   • Преимущества: Низкая стоимость (в основном цена промывочной жидкости), возможность выполнить самостоятельно.
   • Недостатки/Риски: Не всегда дает долговременный результат, особенно при сильном загрязнении или начавшемся коррозионном процессе внутри механизма. Не поможет при поломке пластиковых элементов или износе уплотнений. Требует времени на снятие, промывку, установку и последующую проверку.
2. Замена клапана:
   • Суть метода: Полная замена неисправного клапана отопителя на новый.
   • Когда необходима: При механическом повреждении корпуса, штока, заслонки, привода (электрического или механического тросикового); при сильной коррозии; при износе или потере герметичности уплотнительных колец/сальников; если промывка не дала результата; если клапан неразборный или его конструкция делает промывку нецелесообразной.
   • Преимущества: Гарантированное восстановление функции, долговременное решение проблемы (при условии установки качественной детали и чистоте системы охлаждения), устранение риска повторного заклинивания в ближайшее время.
   • Недостатки: Более высокая стоимость нового узла (особенно электрических клапанов). Требует навыков для замены (демонтаж старого, установка нового с правильной ориентацией, подключение привода/разъемов, замена уплотнений, прокачка системы).

Критерий	Промывка	Замена
Сложность	Средняя (требует снятия, аккуратной разборки/промывки)	Средняя/Высокая (зависит от расположения клапана)
Стоимость	Низкая (очистители)	Высокая (цена новой детали)
Эффективность	Временное решение при легких загрязнениях	Постоянное решение (при чистой системе охлаждения)
Надежность	Может повториться	Высокая (качественная деталь)

Рекомендация: Промывка оправдана как первая попытка ремонта, особенно если клапан доступен и загрязнение не критично. При серьезной неисправности, отсутствии результата после промывки или наличии повреждений – замена является единственно надежным и долгосрочным решением. Обязательно проверьте состояние системы охлаждения в целом и при необходимости выполните ее промывку перед установкой нового клапана.

Течь через прокладку головки блока: диагностика и протяжка болтов

Течь через прокладку головки блока цилиндров (ГБЦ) проявляется характерными признаками: масляные или охлаждающие жидкости в местах стыка ГБЦ с блоком, белый дым из выхлопной трубы, эмульсия в масле (светло-коричневая пена на щупе или под крышкой маслозаливной горловины), перегрев двигателя без видимых утечек антифриза. Появление пузырьков газа в расширительном бачке при работающем моторе также свидетельствует о прогаре прокладки.

Для точной диагностики используют несколько методов. Проверка компрессии в цилиндрах выявляет её снижение в проблемных участках. Тест системы охлаждения на давление (специальным насосом) обнаруживает падение давления без внешних утечек. Анализ выхлопных газов на наличие паров антифриза или применение химических тестеров, меняющих цвет при контакте с продуктами сгорания охлаждающей жидкости, дают объективные данные о состоянии прокладки.

Процедура протяжки болтов ГБЦ

Если диагностика подтвердила негерметичность прокладки без её критического повреждения, выполняется протяжка болтов крепления ГБЦ в строгой последовательности:

1. Охлаждение двигателя: Двигатель должен остыть до температуры 20-30°C. Горячая протяжка приводит к деформации ГБЦ.
2. Подготовка инструмента: Требуется динамометрический ключ и схема порядка затяжки для конкретной модели двигателя.
3. Последовательность затяжки:
   • Ослабьте все болты на 1/4 оборота в обратном порядке схемы затяжки.
   • Протягивайте болты в указанной последовательности (обычно от центра к краям) в 2-3 этапа, достигая конечного момента.
   • Соблюдайте момент затяжки! Превышение усилия вызывает деформацию ГБЦ.

Критические замечания:

• Протяжка эффективна только при незначительной утечке и целостности прокладки. Прогар требует замены.
• Болты с гидронатяжителями (TTY) подлежат обязательной замене при каждом снятии ГБЦ.
• После протяжки проведите повторную диагностику. Сохранение симптомов указывает на необходимость замены прокладки.

Закипание антифриза из-за низкого уровня: доливка и поиск утечек

Низкий уровень антифриза в расширительном бачке приводит к уменьшению общего объема охлаждающей жидкости в системе. Это снижает теплоемкость контура и ухудшает циркуляцию, провоцируя локальный перегрев двигателя. При критическом падении уровня жидкость закипает даже при исправном термостате и помпе, образуя паровые пробки, которые блокируют нормальное охлаждение цилиндров и головки блока.

Для доливки антифриза заглушите двигатель и дождитесь остывания системы (30-40 минут). Откройте крышку расширительного бачка только после снижения давления – накройте ее плотной тканью и медленно откручивайте. Доливайте жидкость строго до отметки «MAX» или середины между «MIN»/«MAX», используя антифриз, рекомендованный производителем. Смешивание разных типов (G11, G12, G13) недопустимо без проверки совместимости.

Поиск и устранение утечек

После доливки немедленно приступайте к поиску причины падения уровня. Основные места протечек:

• Патрубки и хомуты: трещины, потертости, ослабление креплений
• Радиаторы (основной и отопителя): коррозия трубок, механические повреждения
• Помпа охлаждения: износ сальника (следы подтеков на корпусе)
• Прокладка ГБЦ: белый выхлоп, эмульсия на масляном щупе
• Пробка расширительного бачка: повреждение клапана сброса давления

Методы обнаружения:

1. Визуальный осмотр на работающем двигателе (особенно при 2000-3000 об/мин)
2. Проверка системы тестером давления (создание 1.2-1.5 бар)
3. Добавление в антифриз УФ-красителя с последующим поиском лампой
4. Контроль герметичности пробки бачка манометром

Признак утечки	Вероятная причина
Сладкий запах в салоне	Протечка радиатора печки
Мокрые пятна под авто	Повреждение патрубков/радиатора
Белый нагар на ГБЦ	Прокладка головки блока
Быстрое падение уровня	Разрыв магистрали или пробки бачка

Обнаруженные поврежденные патрубки заменяйте целиком, не допуская временного ремонта скотчем или герметиком. Трещины в пластиковых элементах (бачки, корпуса термостатов) требуют замены детали. При подозрении на прогар прокладки ГБЦ – срочная диагностика в сервисе для избежания гидроудара.

Забитый катализатор как причина перегрева: проверка выхлопной системы

Забитый каталитический нейтрализатор создает критическое сопротивление потоку выхлопных газов, нарушая нормальный отвод тепла из камер сгорания. Это приводит к накоплению избыточной температуры в двигателе, особенно при высоких нагрузках или оборотах, когда система охлаждения не справляется с компенсацией возросшего тепловыделения.

Ограничение выхлопа провоцирует рост противодавления в выпускном коллекторе, из-за чего часть горячих отработавших газов возвращается в цилиндры на такте впуска. Это снижает эффективность наполнения цилиндров свежей топливовоздушной смесью и вызывает локальный перегрев поршней, клапанов и стенок ГБЦ.

Методы диагностики забитого катализатора

Проверка противодавления в выпускной системе:

1. Демонтировать кислородный датчик перед катализатором.
2. Установить манометр для измерения давления (0-3 бар) через переходник.
3. Запустить двигатель и зафиксировать показания при разных режимах:
   • Холостой ход: допустимо до 0,3-0,5 бар
   • 2500 об/мин: критическое значение > 1,5 бар

Визуальный и акустический контроль:

• Осмотр корпуса катализатора: раскаленные докрасна участки при работе.
• Анализ выхлопа на выходе: слабый поток или полное отсутствие газов.
• Прослушивание корпуса катализатора при постукивании: глухой звук свидетельствует о разрушении сот.

Косвенные признаки	Последствия для двигателя
Падение мощности и динамики разгона	Прогар клапанов или поршневых колец
Плавающие обороты холостого хода	Деформация ГБЦ и прогар прокладки
Характерный запах сероводорода (тухлых яиц)	Ускоренный износ масла

При подтверждении неисправности катализатор подлежит замене или удалению с обязательной программной корректировкой ЭБУ. Установка пламегасителя вместо катализатора требует перепрошивки для отключения диагностики лямбда-зондов во избежание постоянной ошибки Check Engine.

Некачественный антифриз: полная замена охлаждающей жидкости

Некачественный антифриз теряет термостабильность и смазывающие свойства, провоцируя коррозию рубашки охлаждения, помпы и радиатора. Низкокачественные присадки выпадают в осадок, забивая каналы системы и ухудшая теплоотвод, что ведет к хроническому перегреву двигателя даже при исправных остальных компонентах.

Присадки в контрафактной охлаждающей жидкости нейтрализуются за 5-10 тыс. км пробега, резко снижая температуру кипения и повышая вязкость состава. Это вызывает кавитацию помпы, разбухание резиновых патрубков и ускоренный износ термостата, требуя незамедлительной полной замены жидкости с промывкой контура.

Порядок замены охлаждающей жидкости

Этап 1: Подготовка

• Заглушить двигатель после достижения рабочей температуры (термостат открыт)
• Подставить емкость под сливные пробки блока цилиндров и радиатора
• Демонтировать расширительный бачок для очистки от осадка

Этап 2: Промывка системы

1. Закрыть сливные отверстия, залить дистиллированную воду с добавкой-очистителем (например, Hi-Gear HG9019)
2. Запустить двигатель на 15-20 минут для циркуляции промывочного раствора
3. Слить жидкость – при наличии загрязнений повторить процедуру с чистой водой

Этап 3: Заправка

Критерий выбора	Рекомендация
Стандарт	G12++, G13 или одобрение автопроизводителя
Цвет	Не является индикатором – использовать тип, указанный в сервисной книжке

Заполнить систему через горловину радиатора, запустить двигатель с открытым обогревом салона для удаления воздушных пробок. Довести уровень до метки «MAX» на остывшем моторе.

Поломка привода вязкостной муфты вентилятора: установка новой муфты

Неисправность вязкостной муфты проявляется перегревом двигателя на малых скоростях, нехарактерным шумом вентилятора или отсутствием изменения интенсивности охлаждения при росте температуры. Диагностика включает проверку сопротивления вращению лопастей на холодном двигателе – исправная муфта создает заметное усилие, а также контроль температуры корпуса муфты после прогрева.

При подтверждении поломки требуется немедленная замена, так как нарушение терморегуляции ведет к деформации ГБЦ, прогарам прокладки и заклиниванию двигателя. Новый узел должен строго соответствовать спецификациям производителя по размерам, рабочей температуре и типу соединения.

Процедура замены

1. Снять защитный кожух вентилятора и патрубки, ограничивающие доступ к муфте
2. Зафиксировать шкив помпы специальным инструментом для предотвращения проворота
3. Открутить центральную гайку крепления муфты (резьба обычно левая!)
4. Демонтировать старую муфту вместе с крыльчаткой вентилятора
5. Очистить посадочное место от грязи и остатков герметика

При установке новой муфты обязательно выполнить:

• Нанесение фиксатора резьбы на крепежную гайку
• Контроль глубины посадки муфты на вал помпы
• Затяжку с моментом 40-45 Н∙м (значение уточнять в ТО конкретной модели)
• Проверку свободного хода лопастей на холодном двигателе

После запуска двигателя прогрейте силовой агрегат до рабочей температуры и убедитесь в срабатывании муфты – лопасти должны вращаться с характерным «шуршащим» звуком при достижении 85-90°C. Отсутствие резкого скачка оборотов вентилятора свидетельствует о правильной работе термосилового элемента.

Заедание термопереключателя вентилятора: очистка контактов

Заедание контактов термопереключателя – распространённая неисправность, приводящая к некорректной работе вентилятора охлаждения. Окисление или загрязнение контактных групп нарушает передачу электрического сигнала на реле или электродвигатель, вызывая либо постоянную работу вентилятора, либо его полную неактивность.

Для устранения проблемы требуется физическая очистка контактов переключателя. Процедура выполняется после его демонтажа с двигателя и частичной разборки корпуса (если конструкция позволяет). Важно обеспечить обесточивание системы перед началом работ.

Порядок очистки контактов

Выполните следующие действия:

1. Снятие и разборка: Отключите разъём термопереключателя. Аккуратно выкрутите его из корпуса термостата/радиатора. При наличии стопорных колец или защёлок – разберите корпус для доступа к контактным пластинам.
2. Визуальный осмотр: Проверьте состояние контактов на предмет:
   • Тёмного налёта окислов
   • Окалины или следов подгорания
   • Загрязнения маслом, пылью или антифризом
3. Механическая очистка:
   • Мелкой наждачной бумагой (зернистостью не ниже P600-800) аккуратно зачистите поверхности контактов до появления металлического блеска.
   • Альтернатива: используйте плоскую отвёртку или нож для осторожного соскабливания крупных отложений с последующей обработкой надфилем.
4. Обезжиривание: Протрите контакты безворсовой салфеткой, смоченной в очистителе электронных контактов или изопропиловом спирте.
5. Проверка подвижности: Убедитесь, что контактные пластины свободно перемещаются под действием термочувствительного элемента (легкое нажатие отвёрткой должно возвращаться пружиной).
6. Сборка и установка: Соберите корпус, установите термопереключатель на место, подключите разъём. Проверьте работу вентилятора при прогреве двигателя до рабочей температуры.

Важно: Избегайте чрезмерного стачивания контактного слоя. При сильном подгорании или деформации пластин термопереключатель подлежит замене. Использование токопроводящих смазок после очистки допустимо, но не является обязательным.

Разрушение крыльчатки помпы: замена водяного насоса

Разрушение крыльчатки водяного насоса – критическая неисправность, полностью останавливающая циркуляцию охлаждающей жидкости. Чаще всего происходит из-за использования некачественной ОЖ, приводящей к коррозии пластика, или механического повреждения посторонними частицами (остатки старого герметика, накипь).

Симптомы включают резкий рост температуры двигателя, течь антифриза из дренажного отверстия помпы, характерный шум (скрежет, вой подшипника) и отсутствие циркуляции в расширительном бачке на работающем моторе. Эксплуатация с разрушенной крыльчаткой недопустима и ведет к перегреву.

Порядок замены водяного насоса

Необходимые материалы и инструменты:

• Новый водяной насос (обязательно с прокладкой/уплотнительным кольцом)
• Охлаждающая жидкость (объем согласно спецификации)
• Дистиллированная вода (для промывки, если система загрязнена)
• Набор ключей и головок (размеры зависят от модели авто)
• Отвертки, съемник ремня ГРМ/приводных ремней (если помпа ими приводится)
• Чистая ветошь, герметик (только если рекомендован производителем помпы)
• Емкость для слива ОЖ

Основные этапы работы:

1. Слив охлаждающей жидкости: Откройте расширительный бачок, подставьте емкость под сливную пробку радиатора или нижний патрубок. Слейте ОЖ. Если система сильно загрязнена металлической стружкой или отложениями – выполните промывку дистиллированной водой.
2. Демонтаж приводных элементов: Ослабьте натяжение и снимите приводной ремень (ремень ГРМ, поликлиновой ремень), приводящий помпу в движение. На двигателях с ременным приводом ГРМ помпа часто связана с его механизмом – требуется фиксация меток ГРМ перед разборкой!
3. Снятие старых компонентов: Отсоедините патрубки охлаждения от корпуса помпы (осторожно – возможна остаточная ОЖ). Открутите крепежные болты/гайки. Аккуратно снимите старую помпу, стараясь не допустить попадания мусора в открытые каналы блока цилиндров. Тщательно очистите посадочную поверхность на блоке/ГБЦ от старой прокладки и загрязнений.
4. Установка новой помпы: Нанесите тонкий слой герметика только если это прямо указано в инструкции к новой помпе или мануале авто. Установите новую прокладку или уплотнительное кольцо (обычно идет в комплекте). Приложите новый насос к посадочному месту и равномерно затяните крепежные болты моментом, указанным производителем, соблюдая порядок затяжки (обычно от центра к краям или крест-накрест).
5. Обратная сборка: Подсоедините все патрубки, затяните хомуты. Установите на место приводной ремень(и), отрегулировав правильное натяжение. На двигателях с ремнем ГРМ – обязательно проверьте совпадение меток после установки!
6. Заправка системы и удаление воздуха: Залейте новую охлаждающую жидкость до рекомендованного уровня. Запустите двигатель, прогрейте его до рабочей температуры с открытой крышкой расширительного бачка (или согласно процедуре удаления воздуха для конкретной модели), доливая ОЖ по мере выхода воздушных пробок. Проверьте отсутствие течей, особенно в районе установки новой помпы.

Важные замечания:

Аспект	Детали
Качество запчастей	Используйте только помпы проверенных производителей. Дешевые аналоги часто имеют хрупкую крыльчатку.
Привод ГРМ	Если помпа приводится ремнем ГРМ, настоятельно рекомендуется менять и ремень, и натяжные ролики одновременно с помпой.
Промывка системы	При разрушении пластиковой крыльчатки обязательна тщательная промывка системы для удаления всех обломков.
Контроль после ремонта	Внимательно следите за температурой двигателя в первые 100-200 км пробега после замены.

Трещины в блоке цилиндров: шлифовка поверхности или замена блока

Трещины в блоке цилиндров – критическая неисправность, приводящая к утечке охлаждающей жидкости, смешиванию антифриза с маслом или прорыву газов в систему охлаждения. Обнаружение требует незамедлительного вмешательства для предотвращения разрушения двигателя.

Выбор между ремонтом и заменой зависит от локализации, размера повреждения, материала блока и экономической целесообразности. Дефекты на плоскостях крепления ГБЦ или наружных стенках иногда поддаются восстановлению, тогда как трещины в перемычках между цилиндрами или рубашке охлаждения чаще требуют замены.

Методы ремонта и критерии выбора

Шлифовка поверхности:

• Применима только для микротрещин или деформаций привалочной плоскости блока под ГБЦ.
• Выполняется на строгальном или фрезерном станке для восстановления геометрии.
• Требует обязательной последующей проверки на герметичность (опрессовка).

Заварка трещин:

• Используется для локальных повреждений вне зон высоких нагрузок (аргонодуговая сварка, холодная сварка спецсоставами).
• Необходим демонтаж двигателя, тщательная зачистка и подготовка шва.
• Риск термической деформации или появления новых трещин.

Замена блока цилиндров:

• Основной метод при глубоких/сквозных трещинах в критических зонах (гильзы цилиндров, коренные опоры коленвала).
• Требует полной разборки силового агрегата и подбора совместимого блока (нового или контрактного).
• Наиболее надежное, но и самое дорогостоящее решение.

Фактор	Шлифовка/Заварка	Замена блока
Тип повреждения	Поверхностные дефекты, деформация плоскости	Сквозные трещины, разрушения в зонах нагрузки
Стоимость работ	Умеренная (зависит от объема)	Высокая (стоимость блока + полная переборка ДВС)
Долговечность	Ограниченная (риск развития трещины)	Максимальная (при условии качественного блока)

Ключевые критерии решения:

1. Результаты дефектовки и опрессовки (точное расположение и размер трещины).
2. Техническая возможность доступа к поврежденному участку для качественного ремонта.
3. Сопоставление стоимости восстановления с ценой замены блока и работ по переборке.
4. Ценность двигателя (раритетные модели, тюнинг) – оправдывает сложный ремонт.

Важно: Любой ремонт трещин должен завершаться обязательной опрессовкой блока под давлением для подтверждения герметичности. При малейших сомнениях в надежности восстановления предпочтительна замена.

Отложения накипи в рубашке охлаждения: промывка спецсоставами

Образование накипи на внутренних поверхностях рубашки охлаждения двигателя – критическая неисправность, резко снижающая эффективность теплообмена. Твердые минеральные отложения (преимущественно карбонаты кальция и магния) формируют термоизолирующий слой, препятствующий нормальному отводу тепла от стенок цилиндров и головки блока. Это неизбежно ведет к перегреву мотора даже при исправной работе помпы и радиатора.

Игнорирование проблемы вызывает цепную реакцию негативных последствий: локальные перегревы, деформацию ГБЦ, прогар прокладки, коробление плоскостей стыка, ускоренный износ поршневой группы и колец из-за потери смазывающих свойств масла при экстремальных температурах. Своевременная промывка спецсоставами – единственный эффективный метод борьбы с уже сформировавшейся накипью.

Технология промывки химическими составами

Процедура требует строгого соблюдения последовательности и мер безопасности:

1. Слив ОЖ: Полностью удалить старую охлаждающую жидкость через дренажные пробки блока и радиатора.
2. Выбор состава:
   • Кислотные промывки (на основе ортофосфорной, соляной кислот) – эффективны против сильных карбонатных отложений, но агрессивны к резине и алюминию. Требуют точного соблюдения времени экспозиции.
   • Щелочные промывки – лучше справляются с органическими загрязнениями и масляной пленкой, менее агрессивны.
   • Двухкомпонентные системы (кислота + нейтрализатор) – наиболее безопасны для современных двигателей с алюминиевыми компонентами.
   • Бескислотные (мягкие) промывки на основе комплексов – подходят для профилактики и слабых отложений, щадящие.
3. Промывка:
   • Залить промывочный состав, разведенный дистиллированной водой в пропорции, указанной производителем.
   • Запустить двигатель, довести температуру до рабочей.
   • Выдержать рекомендованное время (обычно 20-60 минут) на холостом ходу или при умеренных оборотах. Не допускать перегрева!
4. Удаление реагента:
   1. Полностью слить отработанный раствор.
   2. Промыть систему многократно чистой дистиллированной водой до полной нейтрализации состава (проверить pH сливаемой воды при необходимости).
   3. При сильном загрязнении повторить цикл "вода-прогрев-слив" 2-3 раза.
5. Заправка: Залить свежую охлаждающую жидкость рекомендованной производителем марки, удалить воздушные пробки.

Критические аспекты безопасности:

• Работать только в проветриваемом помещении, использовать СИЗ (перчатки, очки).
• Не превышать концентрацию и время воздействия реагента.
• Избегать контакта с кожей, глазами, лакокрасочными поверхностями авто.
• Утилизировать отходы согласно экологическим нормам.

Регулярная профилактическая промывка мягкими составами (каждые 2-3 года или при смене ОЖ) предотвращает накопление критических отложений. При сильной забитости системы или наличии коррозии механическая очистка (после демонтажа ГБЦ) может быть единственной альтернативой.

Прогорание прокладки ГБЦ: замена с последующей притиркой головки

Прогорание прокладки головки блока цилиндров (ГБЦ) – критическая неисправность, приводящая к нарушению герметичности камер сгорания, масляных и охлаждающих каналов. Это вызывает смешивание технических жидкостей (антифриза и масла), падение компрессии, перегрев двигателя, белый дым из выхлопной трубы и эмульсию на масляном щупе или под крышкой маслозаливной горловины. Эксплуатация автомобиля с такой поломкой недопустима и чревата серьезным повреждением двигателя.

Замена прогоревшей прокладки ГБЦ – сложная процедура, требующая демонтажа головки блока. После снятия головки обязательным этапом является проверка ее плоскости и последующая притирка (фрезерование) поверхности. Это необходимо для устранения микроскопических деформаций и неровностей, возникших из-за перегрева или длительной эксплуатации, которые могут стать причиной повторного прогорания новой прокладки даже при правильной затяжке.

Основные этапы замены прокладки ГБЦ и притирки головки

1. Демонтаж навесного оборудования: Снятие узлов, препятствующих доступу к ГБЦ (впуск/выпуск, генератор, кронштейны и т.д.).
2. Слив технических жидкостей: Обязательный слив охлаждающей жидкости и масла.
3. Отсоединение коммуникаций: Топливные магистрали, шланги охлаждения, патрубки, провода.
4. Откручивание болтов/шпилек ГБЦ: Строго в порядке, обратном моменту затяжки (указан в руководстве по ремонту).
5. Снятие головки блока цилиндров: Осторожно, без перекосов, чтобы не повредить постель.
6. Очистка поверхностей: Тщательная очистка привалочных плоскостей головки и блока от старой прокладки и нагара.
7. Контроль плоскости головки: Проверка с помощью точной линейки и щупа по диагоналям и осям.
8. Притирка (фрезерование) ГБЦ: Снятие минимально необходимого слоя металла на спецстанке для выравнивания поверхности.
9. Очистка после притирки: Удаление стружки и пыли с каналов и поверхности.
10. Установка новой прокладки ГБЦ: На чистую сухую поверхность блока строго по меткам (верх/низ, перед).
11. Монтаж головки: Аккуратная установка на блок.
12. Затяжка болтов/шпилек ГБЦ: Строго в указанной производителем последовательности и с применением динамометрического ключа в несколько этапов (предусмотренных моментом затяжки).
13. Обратная сборка: Установка всего снятого оборудования и подключение коммуникаций.
14. Замена жидкостей и пробный запуск: Заливка нового масла и антифриза. Контроль работы двигателя, давления масла, температуры и отсутствия течей.

Критические аспекты при замене:

• Обязательная притирка головки: Пренебрежение этим этапом – основная причина повторного прогорания.
• Строгое соблюдение момента и последовательности затяжки: Неравномерная затяжка ведет к перекосу и утечкам.
• Использование новой прокладки ГБЦ: Повторное использование недопустимо.
• Качественная очистка поверхностей: Остатки старой прокладки нарушают герметичность.
• Диагностика причины перегрева: Замена прокладки без устранения первопричины (забитый радиатор, неисправный термостат, помпа и т.д.) приведет к повторной поломке.

Параметр притирки	Значение/Требование
Допустимый перепад плоскости ГБЦ	Обычно не более 0.05-0.10 мм на длине 100 мм
Максимально допустимый съем металла	Указан производителем ДВС (часто не более 0.2-0.3 мм за всю "жизнь" головки)
Шероховатость поверхности после притирки	Должна соответствовать требованиям производителя

Неправильная концентрация антифриза: корректировка пропорций

Неправильное соотношение антифриза и воды в системе охлаждения – критическая неисправность. Слишком высокая концентрация концентрата (более 60-70%) ухудшает теплоотвод, повышает вязкость жидкости и увеличивает нагрузку на помпу. Чрезмерно низкая концентрация (менее 30-40%) резко снижает защиту от замерзания, коррозии и кавитации, повышает риск размораживания двигателя зимой и разрушения деталей системы.

Определить проблему можно по косвенным признакам: перегрев двигателя летом или трудный пуск/замерзание патрубков зимой. Точный диагноз устанавливается проверкой плотности или температуры замерзания охлаждающей жидкости ареометром или рефрактометром. Замеры проводятся на остывшем двигателе при температуре жидкости около +20°C.

Процедура корректировки пропорций

Для восстановления правильной концентрации (обычно 40-60% антифриза в зависимости от климата и рекомендаций производителя) выполните следующие действия:

1. Полный слив: Снимите защиту двигателя (при наличии), откройте краник радиатора и сливную пробку блока цилиндров. Соберите старую жидкость в емкость для утилизации.
2. Промывка системы:
   • Закройте сливы, залейте дистиллированную воду или специальный промывочный состав.
   • Запустите двигатель на 10-15 минут (до открытия термостата).
   • Слейте промывочную жидкость. Повторите при сильном загрязнении.
3. Приготовление смеси:

   Не заливайте чистый концентрат! Смешайте антифриз и дистиллированную воду в нужной пропорции в отдельной чистой емкости перед заливкой.

   Требуемая температура замерзания	Рекомендуемая пропорция (Антифриз : Вода)
   -25°C ... -30°C	50 : 50
   -35°C ... -40°C	60 : 40
   -50°C и ниже	65 : 35 (макс. обычно 70:30)

4. Заливка и удаление воздуха:
   • Залейте приготовленную смесь через расширительный бачок.
   • Запустите двигатель без крышки бачка, прогрейте до рабочей температуры.
   • Дайте двигателю остыть, долейте смесь до уровня между метками "MIN" и "MAX".

Контроль качества: После 2-3 циклов прогрева/остывания повторно проверьте плотность ареометром. Используйте только антифриз, рекомендованный производителем автомобиля, и дистиллированную воду – обычная вода вызывает накипь и коррозию.

Замыкание в цепи управления вентилятором: замена реле

Замыкание в цепи реле вентилятора проявляется постоянной работой охлаждающего устройства независимо от температуры двигателя либо полным отсутствием активации. Основные причины включают внутреннее залипание контактов реле, повреждение изоляции проводов, коррозию разъемов или выход из строя управляющего транзистора в блоке управления. Диагностика требует проверки сопротивления обмотки реле и целостности цепи управления мультиметром.

Игнорирование неисправности приводит к ускоренному износу вентилятора, перегреву двигателя при отказе запуска или разряду аккумулятора при непрерывной работе. Критически важно исключить сопутствующие проблемы – неисправность датчика температуры, обрыв цепи питания или механические повреждения крыльчатки перед заменой реле.

Алгоритм замены реле

1. Обесточивание системы: Снять отрицательную клемму с аккумуляторной батареи
2. Поиск реле: Обнаружить блок реле в моторном отсеке (руководствуясь схемой в технической документации авто)
3. Идентификация: Определить реле вентилятора по маркировке (обычно "FAN", "RAD" или цветной метке)
4. Извлечение: Отсоединить фишку проводов и вынуть реле из посадочного гнезда
5. Проверка: Убедиться в наличии следов оплавления, окислов или деформации корпуса
6. Установка: Вставить новое реле с идентичными характеристиками (номинал тока/напряжения)
7. Тестирование: Подключить АКБ, запустить двигатель и проверить срабатывание при достижении рабочей температуры

Критические аспекты:

• Совпадение контактной распиновки – некорректное положение выводов вызовет новые неисправности
• Обязательная проверка предохранителя цепи вентилятора (обычно 20-40А)
• Контроль состояния разъема – зачистка контактов при обнаружении окисления

Типовая маркировка	Параметры замены	Ошибка при выборе
87, 85, 86, 30	Напряжение катушки 12В, ток контактов ≥30А	Установка реле с меньшим током коммутации
HFV4, 0332019150	4-контактное, нормально-разомкнутое	Использование 5-контактного реле

Разбухание резиновых патрубков: установка новых элементов

Разбухание патрубков – прямое следствие химической реакции резины с компонентами охлаждающей жидкости, особенно при использовании некачественных или несовместимых составов. Повреждённый патрубок теряет эластичность, деформируется, а его внутренний слой отслаивается, создавая абразивную взвесь в системе. Это провоцирует ускоренный износ помпы и термостата, а также резко повышает риск внезапного разрыва при нагрузке.

Установка новых элементов требует тщательной подготовки: систему необходимо полностью освободить от старого антифриза, а посадочные штуцеры на радиаторе, термостате и двигателе – очистить от остатков резины, окислов и герметика. Обязательна проверка состояния хомутов: корродированные или деформированные крепления заменяются на новые винтовые аналоги из нержавеющей стали.

Порядок монтажа

1. Подбор аналога: Используйте патрубки с идентичным диаметром, углами изгиба и расположением ответвлений. Оптимальны оригинальные запчасти или сертифицированные дубликаты с маркировкой термостойкости (обычно ≥120°C).
2. Предварительная примерка: Приложите патрубок к штуцерам без фиксации, убедитесь в отсутствии перегибов и напряжённого натяжения.
3. Обработка поверхностей: Смочите внутреннюю поверхность нового патрубка и наружную часть штуцеров чистой охлаждающей жидкостью для облегчения посадки.
4. Фиксация хомутами:
   • Наденьте хомут на патрубок до установки на штуцер.
   • Сдвиньте патрубок до упора на штуцер, обеспечивая полный контакт по всей длине.
   • Расположите хомут строго посередине посадочной зоны штуцера.
   • Затягивайте равномерно до момента подпоясывания резины без её деформации (рекомендуемый момент – 5-7 Нм).

Ошибка	Последствие
Затяжка хомута на краю штуцера	Протечка при вибрации, срыв патрубка
Использование старых "червячных" хомутов	Неравномерное давление, пережим резины
Монтаж без смазки антифризом	Смещение патрубка при затяжке, микротрещины

После сборки выполните двукратную проверку на герметичность: первый прогрев до рабочей температуры на холостом ходу и последующую контрольную поездку с резкими изменениями оборотов двигателя. Мониторьте уровень антифриза в расширительном бачке – падение более чем на 3-5 мм между холодным и горячим состоянием указывает на негерметичность соединений.

Деформация сот радиатора от удара: выравнивание пластин

Деформированные соты радиатора после механического воздействия (например, попадания камня или незначительного удара) создают препятствие для воздушного потока, снижая эффективность охлаждения двигателя. Восстановление геометрии пластин возможно только при незначительных повреждениях, когда целостность трубок не нарушена.

Перед началом работ радиатор необходимо демонтировать для обеспечения доступа и предотвращения случайных повреждений других компонентов. Тщательно очистите поврежденный сектор от загрязнений сжатым воздухом или мягкой кистью – это позволит точно оценить масштаб деформации и избежать усугубления проблемы во время правки.

Технология выравнивания

Для аккуратного восстановления формы сот используйте специализированный инструмент:

• Игла радиаторная: Тонкий металлический стержень с затупленным концом, вводимый в каналы сота для постепенного выпрямления.
• Щипцы для сот радиатора: Инструмент с узкими губками, позволяющий захватывать и аккуратно отгибать отдельные пластины без разрыва металла.

Последовательность работ:

1. Визуально определите направление замятия пластин относительно их изначального положения.
2. Начните выравнивание с периферии поврежденной зоны, плавно продвигаясь к центру.
3. Вводите иглу или губки щипцов в каналы строго параллельно пластинам, избегая перекосов.
4. Применяйте минимально необходимое усилие, чередуя стороны для равномерного распределения нагрузки.
5. Периодически проверяйте просвет сот на просвет и сравнивайте с неповрежденными участками.

Важные ограничения:

Можно	Нельзя
Правка иглой при единичных вмятинах	Использовать отвертки, ножи или шило
Корректировка щипцами при загибах кромок	Прикладывать избыточное усилие
Работа на холодном радиаторе	Выпрямлять пластины при трещинах трубки

После завершения правки повторно очистите сектор. Проверьте герметичность радиатора опрессовкой под давлением 1-1.5 бар. Установите защитную сетку перед радиатором для предотвращения повторных повреждений. При масштабных деформациях или сомнениях в целостности теплообменника – замена радиатора является единственным надежным решением.

Заклинивание термостата в открытом положении: замена узла

Термостат, заклинивший в открытом положении, постоянно направляет охлаждающую жидкость по большому кругу через радиатор, даже на холодном двигателе. Это нарушает температурный режим работы силового агрегата, препятствуя достижению оптимальной рабочей температуры.

Двигатель долго прогревается, особенно в холодное время года, расход топлива возрастает, ухудшается эффективность работы печки салона, а также увеличивается износ деталей из-за работы в режиме недогрева. Диагностируется данная неисправность по длительному прогреву и низкой температуре на указателе (стрелка не доходит до середины шкалы).

Процедура замены термостата

Замена термостата, заклинившего в открытом состоянии, является единственным надежным способом устранения неисправности. Последовательность действий:

1. Обеспечение доступа: Слить часть охлаждающей жидкости (до уровня ниже термостата) в чистую емкость. Снять элементы, мешающие доступу к корпусу термостата (воздушный патрубок, кожухи, защита).
2. Демонтаж старого узла: Ослабить хомуты и снять патрубки с корпуса термостата. Открутить крепежные болты/гайки корпуса. Аккуратно снять корпус термостата, стараясь не повредить посадочную поверхность на двигателе или блоке.
3. Подготовка и установка нового термостата: Тщательно очистить посадочную поверхность от остатков старой прокладки и загрязнений. Установить новую прокладку или герметик (согласно инструкции производителя). Смонтировать новый корпус термостата с термоэлементом, соблюдая правильную ориентацию. Затянуть крепеж с рекомендованным моментом, избегая перекосов.
4. Обратная сборка: Надеть и зафиксировать патрубки на штуцерах корпуса новыми хомутами. Установить на место снятые ранее элементы. Долить охлаждающую жидкость до необходимого уровня (при необходимости использовать слитую, если она чистая и не старая).

Контроль после замены: Запустить двигатель, прогреть его до рабочей температуры. Проверить герметичность соединений и отсутствие подтеков. Убедиться, что стрелка указателя температуры стабильно держится в среднем положении, печка салона выдает горячий воздух, а двигатель прогревается за нормальное время.

Износ подшипников помпы: установка ремкомплекта

Износ подшипников водяного насоса проявляется характерным воем или гулом при работе двигателя, люфтом шкива помпы и течью антифриза через дренажное отверстие подшипникового узла. Игнорирование проблемы приводит к разрушению подшипника, заклиниванию насоса и обрыву приводного ремня с риском повреждения клапанов.

Замена ремкомплекта помпы требует предварительной диагностики для исключения других неисправностей и подготовки необходимых инструментов. Обязательно сливается охлаждающая жидкость и демонтируется приводной ремень со шкивом для обеспечения доступа к насосу.

Процедура замены

1. Демонтаж помпы:
   • Отсоединить патрубки системы охлаждения
   • Выкрутить крепежные болты корпуса
   • Аккуратно снять насос с посадочного места
2. Разборка и замена:
   • Зафиксировать крыльчатку в тисках через мягкие прокладки
   • Выпрессовать подшипник с валом съемником
   • Установить новые подшипники ремкомплекта с запрессовкой до упора
   • Проверить плавность вращения вала
3. Сборка и установка:
   • Нанести герметик на привалочную плоскость (кроме ремкомплектов с готовой прокладкой)
   • Затянуть крепежные болты корпуса крест-накрест с моментом 20-25 Н·м
   • Заполнить систему охлаждения, удалить воздушные пробки

После запуска двигателя контролируется отсутствие течей и посторонних шумов в течение 10-15 минут работы. Обязательна проверка уровня антифриза после первого прогрева и остывания мотора. Использование неоригинальных ремкомплектов может сократить ресурс восстановленного узла на 30-40%.

Критерий	Новый подшипник	Допустимый износ
Осевой люфт вала	0 мм	до 0.5 мм
Радиальный люфт	0 мм	до 0.3 мм
Шум при вращении	Отсутствует	Тихое гудение

Загрязнение датчика включения вентилятора: механическая очистка

Сильное загрязнение контактов или термочувствительного элемента датчика препятствует корректному замыканию цепи при достижении критической температуры. Это провоцирует несвоевременное включение вентилятора, приводя к перегреву силового агрегата.

Механическое удаление отложений – базовый метод восстановления работоспособности датчика. Процедура требует демонтажа элемента с последующей тщательной обработкой контактных зон для восстановления электропроводности и тепловосприятия.

Порядок очистки

1. Отсоединить клеммы АКБ и разъём датчика
2. Выкрутить датчик из корпуса радиатора/термостата ключом подходящего размера
3. Визуально оценить степень загрязнения:
   • Окислы – белёсый или зеленоватый налёт на металле
   • Отложения антифриза – коричневые кристаллические скопления
   • Технические масла – липкие пятна
4. Обработать контакты и чувствительный наконечник:

   Материал	Инструмент	Техника
   Металлические щетки	Жёсткость 0,3-0,5 мм	Круговые движения без усилия
   Наждачная бумага	Зернистость 600-800	Лёгкая шлифовка вдоль контактов
   Спецрастворы	Очиститель контактов	Распыление + сушка 5 мин

5. Продуть деталь сжатым воздухом для удаления абразивных частиц
6. Установить датчик на место с уплотнительной фум-лентой

Контроль результата: После запуска двигателя прогрейте мотор до рабочей температуры и убедитесь в срабатывании вентилятора при достижении порога, указанного в спецификации авто. При отсутствии реакции – требуется замена датчика.

Течь через прокладку термостата: замена уплотнительного кольца

Течь охлаждающей жидкости через уплотнительное кольцо прокладки термостата – распространённая неисправность. Она проявляется видимыми подтёками тосола или антифриза на корпусе термостата, патрубках или двигателе ниже его расположения, часто сопровождается падением уровня жидкости в расширительном бачке и характерным сладковатым запахом.

Игнорирование этой проблемы приводит к перегреву двигателя из-за потери охлаждающей жидкости и снижения давления в системе. Замена изношенного или повреждённого уплотнительного кольца – необходимая мера для восстановления герметичности соединения корпуса термостата с двигателем или патрубком.

Процедура замены уплотнительного кольца

Работу следует выполнять на остывшем двигателе во избежание ожогов и избыточного давления в системе.

1. Слив охлаждающей жидкости (частичный): Подставьте ёмкость под сливные пробки радиатора или блока двигателя (в зависимости от конструкции). Слейте достаточное количество жидкости, чтобы её уровень опустился ниже корпуса термостата.
2. Снятие корпуса термостата: Ослабьте хомуты и аккуратно снимите подводящий и отводящий патрубки. Открутите болты или гайки крепления корпуса термостата к двигателю/корпусу ГБЦ. Извлеките корпус термостата, стараясь не повредить посадочные поверхности.
3. Извлечение старого кольца и очистка: Удалите старое уплотнительное кольцо из канавки на корпусе термостата или на посадочной поверхности двигателя. Тщательно очистите канавку для установки кольца и саму посадочную поверхность на двигателе/ГБЦ от остатков старой прокладки, грязи и накипи. Используйте пластиковый скребок и очиститель. Убедитесь в отсутствии задиров и неровностей.
4. Установка нового уплотнительного кольца: Смажьте новое уплотнительное кольцо (резиновое или силиконовое) тонким слоем чистой охлаждающей жидкости. Это облегчит установку и предотвратит повреждение при монтаже. Аккуратно вставьте кольцо в предназначенную для него канавку на корпусе термостата, убедившись, что оно легло ровно, без перекручивания и выступов.
5. Монтаж корпуса термостата: Установите корпус термостата с новым кольцом на место. Совместите крепёжные отверстия. Вверните болты или гайки крепления от руки, чтобы зафиксировать корпус.
6. Затяжка крепёжных болтов: Затяните болты/гайки крепления корпуса термостата в соответствии со схемой и моментом затяжки, указанным производителем автомобиля. Крайне важно соблюдать момент затяжки и последовательность (обычно крест-накрест от центра), чтобы обеспечить равномерное прилегание и не деформировать корпус или кольцо.

Тип двигателя / Материал корпуса	Примерный момент затяжки (Нм)	Примечание
Рядный 4-цил. (алюминий)	8-12	Очень критично к перетяжке
V6, V8 (алюминий)	10-15	Строго по схеме
Чугунный корпус	15-25	Менее критично, но схема обязательна

После затяжки установите на место патрубки и надёжно затяните их хомуты. Долейте охлаждающую жидкость до необходимого уровня, соблюдая рекомендации производителя по типу жидкости и процедуре удаления воздушных пробок из системы охлаждения.

Обязательно проверьте герметичность после запуска двигателя и его выхода на рабочую температуру. Убедитесь в отсутствии подтёков в районе заменённого уплотнения. Контролируйте уровень жидкости в расширительном бачке в течение первых нескольких дней эксплуатации.

Неисправность блока управления двигателем: перепрошивка ЭБУ

Перепрошивка ЭБУ – процедура замены программного обеспечения блока управления для устранения ошибок в алгоритмах работы. Применима при сбоях управления элементами системы охлаждения: некорректном включении вентилятора, ошибочных показаниях датчиков температуры или неверном расчете циклов помпы. Требуется при программных дефектах, вызванных устаревшими версиями ПО, повреждением прошивки или несовместимостью после замены компонентов двигателя.

Неисправность проявляется хаотичным срабатыванием вентилятора, перегревом двигателя при исправных механических компонентах или ложными ошибками датчиков. Перепрошивка восстанавливает корректные параметры управления термостатом, оборотами помпы и порогами активации вентилятора, предотвращая критические температурные режимы.

Этапы перепрошивки ЭБУ

1. Диагностика – считывание кодов ошибок, проверка актуальности версии ПО через диагностический сканер.
2. Подготовка – подбор корректной прошивки для модели ЭБУ, обеспечение стабильного напряжения в бортовой сети.
3. Резервное копирование – сохранение текущей версии ПО для возможности отката.
4. Программирование – загрузка новой прошивки через OBD-II разъем или напрямую к чипам ЭБУ с использованием программатора.
5. Адаптация – калибровка параметров системы охлаждения: калибровка датчиков, настройка ШИМ-управления вентилятором.

Риск	Последствие	Мера предосторожности
Обрыв питания	Блокировка ЭБУ	Подключение стабилизатора напряжения
Ошибочный выбор прошивки	Некорректная работа двигателя	Верификация ПО по VIN-коду
Ошибки адаптации	Перегрев на холостых оборотах	Контроль температурных параметров тестером

Важно: После перепрошивки обязательна проверка работы системы охлаждения в режимах прогрева, нагрузки и холостого хода. При отсутствии специализированного оборудования процедуру выполняют в сервисных центрах – самостоятельные действия могут вызвать необратимый сбой ЭБУ.

Список источников

При подготовке материалов по неисправностям системы охлаждения двигателя использовались специализированные технические руководства, отраслевые справочники и экспертные публикации. Основное внимание уделялось источникам, содержащим практические рекомендации по диагностике и ремонту типовых неполадок.

Ниже представлен перечень ключевых информационных ресурсов, обеспечивающих достоверность технических данных и актуальность методик устранения неисправностей. Все источники соответствуют современным стандартам автомобилестроения.

• Руководства по ремонту OEM-производителей (Toyota, Volkswagen, GM и др.)
• Справочник автомеханика: Системы охлаждения ДВС (В. П. Белов, 2021)
• Технические бюллетени SAE (Society of Automotive Engineers)
• Учебное пособие "Конструкция автомобильных двигателей" (Ю. А. Хальфан, 2019)
• Базы данных технических решений Autodata и Mitchell OnDemand
• Протоколы диагностики систем охлаждения от Bosch Automotive
• Материалы отраслевого журнала "Автосервис: практика и технологии"
• Сервисные мануалы Haynes и Chilton

Видео: Не каждый знает! Двигатель греется и кипит. Воздух в системе охлаждения


• Задний бампер - щит кузова вашего авто

• Замена шкива генератора на ВАЗ-2110 - как сделать самостоятельно

• Восход 3М - Подробный разбор характеристик
