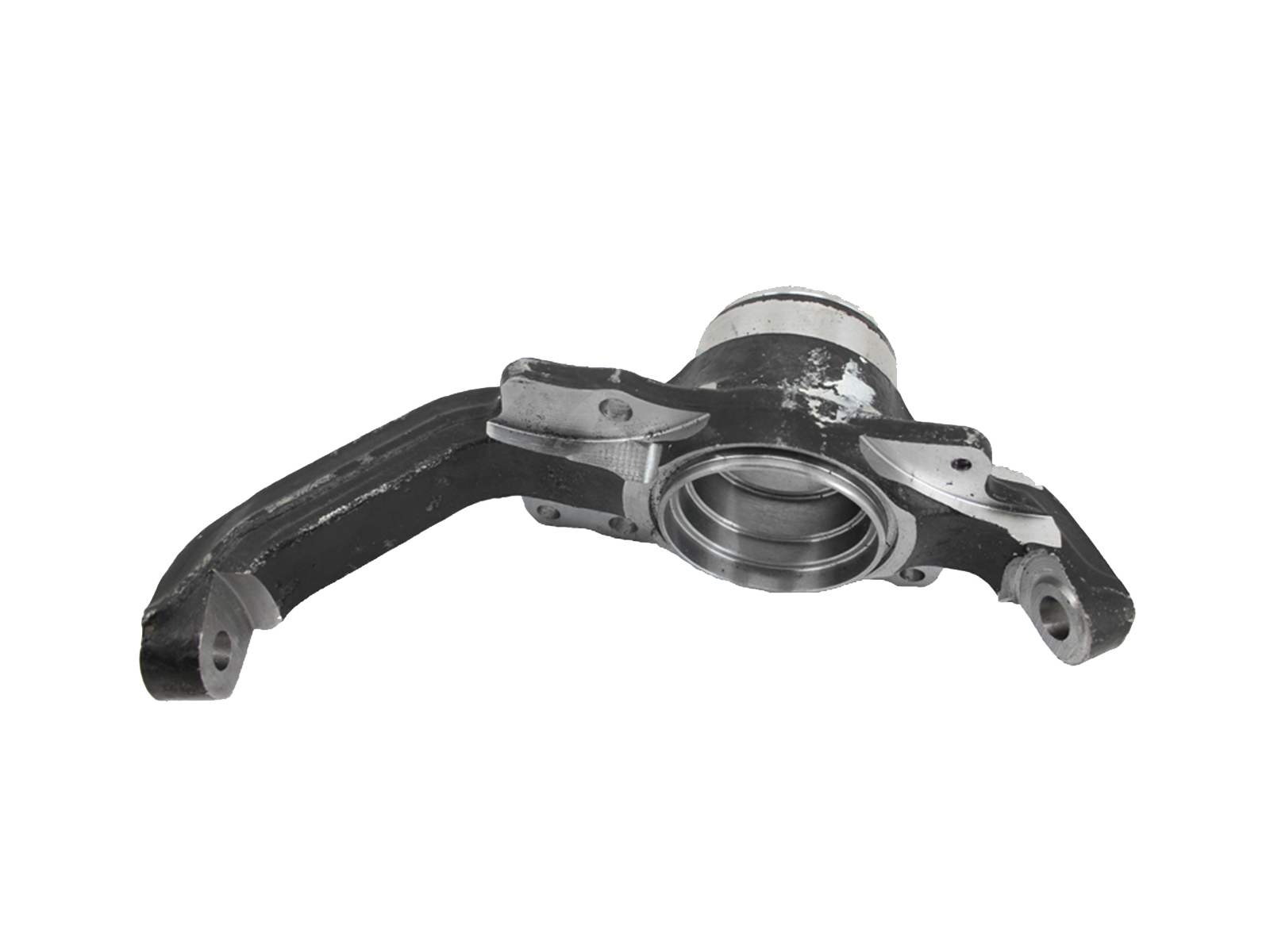

Поворотный кулак Нивы - нюансы установки

Статья обновлена: 18.08.2025

Замена поворотного кулака на автомобилях семейства LADA 4×4 – критически важная процедура для безопасности и управляемости.

Эта деталь отвечает за крепление ступицы колеса, передачу усилий от рулевого привода и удержание подшипников.

Правильная установка гарантирует точную геометрию подвески, отсутствие люфтов и равномерный износ шин.

Процесс требует строгого соблюдения регламента и учета специфики конструкции внедорожника.

Комплект инструментов для самостоятельного монтажа

Полноценная замена поворотного кулака на Ниву требует специализированных инструментов, обеспечивающих безопасное снятие старых и корректную установку новых компонентов. Отсутствие ключевых приспособлений может привести к повреждению смежных узлов подвески или травмам при работе с закисшими соединениями.

Подготовьте все позиции заранее, включая расходники – это исключит простои в процессе работы. Особое внимание уделите ступичной гайке и шаровым опорам, где критична точность усилий при демонтаже и затяжке.

Обязательный набор инструментов

• Торцевые головки (24, 27, 30 мм) с воротком и трещоткой
• Набор рожковых ключей (13, 14, 17, 19, 22 мм)
• Съёмник шаровых опор (типа «грибок»)
• Съёмник ступичных подшипников (универсальный гидравлический)
• Ударный гайковёрт для ступичной гайки (27 мм)
• Динамометрический ключ (диапазон 100-300 Н·м)

Дополнительные приспособления:

1. Молоток с бронзовой наставкой
2. Монтировка для демонтажа рычагов
3. Проволочная щётка + очиститель ржавчины
4. Шприц для консистентной смазки ШРУС

Расходники	Назначение
Графитовая смазка	Обработка посадочных мест подшипника
Медная смазка	Резьбовые соединения ступицы
WD-40	Откручивание закисших болтов
Новые шплинты	Фиксация ступичной гайки

Подготовка рабочего пространства в гараже

Первым делом необходимо обеспечить идеальную чистоту в зоне проведения работ. Поворотный кулак – критически важный узел, и попадание даже мелкой грязи или песка внутрь ступичного подшипника или шарового шарнира приведёт к его быстрому выходу из строя. Тщательно подметите пол, уделяя особое внимание участку вокруг переднего колеса автомобиля, где будут производиться манипуляции.

Организуйте эффективное освещение. Работа с крепежом, стопорными кольцами и подшипниками требует отличной видимости. Используйте переносную лампу-переноску, чтобы направлять свет непосредственно в зону разборки ступицы и самого кулака. Заранее продумайте места размещения снятых деталей и инструментов, чтобы избежать их загрязнения или потери.

Организация инструментов и материалов

Заранее подготовьте весь необходимый инструмент и расходные материалы. Работать придется с сильно затянутыми и законтренными гайками (ступичная, шаровые опоры), потребуется мощный съемник для запрессовки/выпрессовки подшипника. Основной комплект включает:

• Набор рожковых и накидных ключей (включая большие размеры 22, 24, 27, 30, 32 мм)
• Торцевые головки (19, 22, 24, 27, 30 мм), удлинители, трещотка, вороток
• Молоток (средний), монтировка(и), зубило (для старых стопорных колец)
• Специальный ключ для ступичной гайки (или мощная головка 30/32 мм с длинным воротком)
• Съемник шаровых опор ("расчлененка")
• Съемник для ступичного подшипника (оправки для запрессовки/выпрессовки)
• Набор стопорных колец (пассатижи и новые кольца нужного размера)

Обязательно подготовьте:

• Чистую ветошь в достаточном количестве.
• Растворитель (уайт-спирит, бензин "калоша") для очистки посадочных мест и новых деталей.
• Смазку (высокотемпературную для подшипника ступицы, например, Литол-24 или аналог, и графитовую/тефлоновую для резьбы и пальцев шаровых).
• Новый ступичный подшипник и сальник (настоятельно рекомендуется менять при снятии кулака).
• Новые гайки (ступичную, гайки шаровых опор – часто одноразовые).
• Проверенную тормозную жидкость для прокачки системы после сборки.

Поместите мелкие детали (болты, шайбы, стопорные кольца, новые сальники) в отдельные чистые контейнеры или коробочки, чтобы они не потерялись и не загрязнились. Рабочая зона должна быть свободна от посторонних предметов, обеспечивая легкий доступ к инструментам и безопасное перемещение вокруг автомобиля.

Снятие колеса и демонтаж колпака ступицы

Установи автомобиль на ровную площадку, затяни ручной тормоз и подложи противооткатные упоры под колёса противоположной оси. Ослабь болты крепления колеса на земле ключом с усилителем (ломиком или трубой), не снимая их полностью – это предотвратит проворачивание диска при откручивании.

Подними домкратом нужную сторону, предварительно установив его в штатные точки кузова. Полностью выверни болты, сними колесо и убери его в сторону. Очисти ступицу от грязи металлической щёткой, уделяя внимание резьбовым соединениям.

Демонтаж ступичного колпака

Подготовь инструменты: молоток, зубило или специальный съёмник, ветошь. Осмотри колпак – на оригинальных деталях предусмотрены технологические прорези для монтажа.

1. Расположи зубило под углом 45° к кромке колпака в месте прорези
2. Наноси короткие удары молотком по зубилу, перемещаясь по окружности
3. При появлении зазора поддень колпак монтажной лопаткой
4. Извлеки деталь, придерживая свободной рукой

Если колпак деформирован или прикипел:

• Обработайте стык WD-40
• Используйте съёмник с тремя лапками
• Примените прогрев строительным феном

Тип колпака	Способ демонтажа
Штатный металлический	Зубило через прорези
Пластиковый	Поддевание лопаткой
Деформированный	Съёмник + обработка проникающей смазкой

Проверь посадочное место на ступице после снятия – удали забоины и следы коррозии мелким напильником. Сохрани колпак для возможного ремонта, если он не повреждён.

Ослабление ступичной гайки до поддомкрачивания

Ослабление ступичной гайки перед подъёмом автомобиля домкратом критически важно. При снятом весе колеса ступица свободно проворачивается, что делает невозможным приложение достаточного усилия для срыва плотно затянутой гайки. Контакт колеса с грунтом обеспечивает необходимую фиксацию.

Используйте торцевой ключ на 27 мм с удлинителем-воротком. Учитывайте высокий момент затяжки (196-235 Н·м) – потребуется значительное физическое усилие или дополнительный рычаг. Запомните: направление откручивания различается для левой и правой сторон автомобиля из-за разной резьбы.

Порядок выполнения операции

1. Зафиксируйте автомобиль: ручной тормоз + противооткатные упоры под задние колёса
2. Снимите декоративный колпак колеса и отогните края стопорной шайбы гайки
3. Определите направление резьбы:
   • Левое колесо: левая резьба → откручивание по часовой стрелке
   • Правое колесо: правая резьба → откручивание против часовой стрелки
4. Упритесь ногой в шину для блокировки проворачивания
5. Резким усилием сорвите гайку с места
6. Ослабьте на 1-2 оборота (не выкручивайте полностью!)

Сторона авто	Тип резьбы	Направление откручивания
Левая (водительская)	Левая	Крутить ключ вправо ↗
Правая (пассажирская)	Правая	Крутить ключ влево ↖

При закисании гайки обработайте резьбу проникающей смазкой за 10-15 минут до работы. После ослабления убедитесь, что гайка остаётся на резьбе минимум на 5 витков – это предотвратит срыв при поддомкрачивании.

Безопасное поднятие автомобиля домкратом

Перед началом подъема убедитесь в исправности домкрата: проверьте отсутствие деформаций, плавность хода механизма и устойчивость опорной площадки. Никогда не используйте поврежденный или ржавый инструмент – это критично при работах с тяжелыми узлами подвески типа поворотного кулака на «Ниве».

Выберите ровную твердую поверхность без уклона (асфальт, бетон). Заблокируйте колеса противоположной оси противооткатными башмаками или упорами. Переведите коробку передач в нейтраль (для механической КПП) или положение «P» (для автоматической), затяните ручной тормоз до упора.

Контрольные этапы подъема

Точки установки домкрата: Поднимайте автомобиль только в специальных местах, обозначенных в руководстве «Нивы» (чаще – усиленные зоны лонжеронов или порогов). Не опирайтесь на элементы выхлопной системы, топливные магистрали или подвижные детали подвески.

1. Поднимите автомобиль плавно, без рывков, контролируя устойчивость домкрата.
2. Немедленно установите страховочные подставки (козелки) под несущие точки кузова перед началом работ. Домкрат – только для подъема, не работайте под машиной, опирающейся исключительно на него!
3. Перед снятием колеса или демонтажем узлов (например, поворотного кулака) убедитесь, что авто надежно зафиксировано на подставках. Проверьте устойчивость легким покачиванием кузова рукой.

Опасность	Мера предосторожности
Сдвиг домкрата	Использование противоскользящих прокладок на рыхлом грунте
Падение авто с подставок	Проверка горизонтальности установки козелков, контроль весовой нагрузки
Повреждение кузова	Запрет подъема за элементы днища без усилительных накладок

При замене поворотного кулака снимайте колесо только после установки подставок. Избегайте резких ударных нагрузок на подвеску во время демонтажа – это может нарушить положение автомобиля на опорах. Опускайте авто плавно, синхронно убирая подставки и следя за траекторией опускания кузова.

Демонтаж колеса с посадочных шпилек

Ослабьте затяжку гаек крепления колеса до момента снятия нагрузки с подвески. Для этого установите автомобиль на ровную площадку, поднимите домкратом нужную сторону, разместив упор под порогом или рамой. Снизьте давление в шине, если требуется уменьшить усилие при откручивании.

Окончательно выкрутите все гайки после полного подъёма колеса над поверхностью. Снимите декоративный колпак (при наличии), используя монтажную лопатку или плоскую отвёртку. Удерживайте колесо ногой или рукой для предотвращения падения при последних оборотах крепежа.

Порядок действий

1. Снимите колпак ступицы, поддев его отверткой по периметру
2. Последовательно открутите все гайки крепления колеса против часовой стрелки
3. Извлеките колесо со шпилек, потянув его на себя с лёгким покачиванием
4. При затруднённом снятии:
   • Нанесите WD-40 на шпильки
   • Аккуратно постучите резиновым молотком по внутренней части диска
   • Проверните диск на 30-45 градусов для смещения центра тяжести

Проблема	Решение
Прикипание диска	Прогрев феном + резкие удары кувалдой через деревянную проставку
Деформация шпилек	Замена повреждённых шпилек перед установкой нового кулака
Сорванная резьба	Восстановление метчиком или замена шпильки

Важно: не допускайте полного свинчивания гаек до снятия нагрузки! При демонтаже задних колёс предварительно снимите тормозной барабан, открутив направляющие штифты через сервисные отверстия в диске.

Проверьте состояние посадочных поверхностей ступицы и тормозного диска. Очистите шпильки металлической щёткой от коррозии и загрязнений перед монтажом нового поворотного кулака.

Откручивание и сохранение направляющего штифта

Зафиксируйте поворотный кулак струбциной для предотвращения смещения при демонтаже штифта. Очистите резьбовое соединение от грязи и ржавчины проникающей смазкой WD-40, выждав 10-15 минут для лучшего проникновения.

Используйте накидной ключ на 17 мм с удлинителем для создания контролируемого усилия. Приложите короткое резкое усилие для срыва штифта – длительный крутящий момент приводит к срыву граней. При затрудненном откручивании слегка ударьте молотком по ключу через медную проставку.

Этапы извлечения

1. Сорвите контргайку штифта шестигранником на 8 мм
2. Откручивайте штифт равномерными усилиями без перекоса
3. При заклинивании чередуйте вращение в обе стороны на 30°

Сохранение детали: Немедленно очистите снятый штифт металлической щеткой. Проверьте резьбу на отсутствие дефектов, нанесите консервирующую смазку Литол-24. Храните в герметичном пакете с силикагелем до установки.

Параметр	Требование
Момент затяжки при сборке	90-110 Н·м
Допустимый износ резьбы	Не более 1 витка
Замена при деформации	Обязательна

Важно: Запрещается использовать сварку для фиксации штифта – термообработка нарушает структуру металла. При установке нового штифта предварительно прогоните резьбу метчиком М12×1.25 для устранения заводского брака.

Снятие тормозного суппорта и фиксация его на весу

Открутите два направляющих болта суппорта торцевым ключом на 17 мм, предварительно обработав резьбу проникающей смазкой при необходимости. Снимите защитные колпачки с болтов, аккуратно пошатывая суппорт для освобождения от скоб.

Плавно снимите узел с тормозного диска, удерживая его параллельно земле. Избегайте резких перегибов тормозного шланга и чрезмерного натяжения. Проверьте целостность пыльников поршней и состояние колодок при демонтаже.

Фиксация суппорта в подвешенном состоянии

1. Используйте жесткую проволоку диаметром 2-3 мм или специальный пластиковый крюк
2. Проденьте крепеж через монтажное отверстие в кузове или рычаге подвески
3. Зафиксируйте суппорт за ребра корпуса или технологические выступы
4. Убедитесь в отсутствии контакта с вращающимися деталями
5. Контролируйте положение тормозного шланга – исключите перекручивание

Запрещается подвешивать узел за тормозной шланг или трубопровод. При длительном демонтаже защитите открытые цилиндры от загрязнения чистой ветошью. Для дополнительной страховки используйте монтажную ленту или стяжки.

Отсоединение тормозного шланга от кронштейна шасси

Отогните фиксирующую пластину на кронштейне шасси, удерживающую тормозной шланг. Используйте плоскую отвертку или пассатижи для аккуратного отгибания металлического язычка вверх до момента освобождения шланга. Избегайте резких движений, чтобы не сломать крепление.

Потяните тормозной шланг вдоль его оси в сторону от кронштейна для полного извлечения из посадочного гнезда. Контролируйте положение шланга, не допуская его перегиба или напряжения. Убедитесь в отсутствии механических препятствий на пути демонтажа.

Ключевые этапы операции

1. Очистите зону кронштейна от грязи щеткой
2. Зафиксируйте шланг рукой для предотвращения самопроизвольного смещения
3. Извлеките резиновые демпферы (при наличии) из пазов кронштейна

Проверьте состояние шланга после демонтажа: отсутствие трещин, потертостей и следов заломов критично для безопасности. При замене поворотного кулака сохраняйте шланг в подвешенном состоянии во избежание повреждения.

Выбивание ШРУСа из ступицы молотком через деревянную прокладку

Для демонтажа ШРУСа потребуется молоток (1,5–2 кг) и деревянный брусок толщиной 50–70 мм. Установите прокладку между фланцем ШРУСа и ударной частью молотка, чтобы исключить прямой контакт металла и деформацию детали. Направьте удары строго по оси ШРУСа, избегая перекосов.

Приложите короткие резкие удары, постепенно увеличивая силу. Если ШРУС не выходит после 5–7 ударов, обработайте соединение проникающей смазкой (WD-40) и повторите через 10 минут. Не используйте зубило или нагрев – это повредит посадочное место ступицы.

Критические ошибки

• Удары под углом – приводит к заклиниванию ШРУСа и повреждению шлицов.
• Отсутствие прокладки – вызывает сколы на гранях фланца.
• Чрезмерная сила – деформирует ступичный подшипник.

Этап	Действие	Контроль
Подготовка	Очистка шлицов от грязи, обработка смазкой	Отсутствие коррозии в зоне удара
Ударное воздействие	Серия ударов через брусок с паузами	Плавный выход ШРУСа без перекоса
Зависание	Применение съёмника вместо усиления ударов	Сохранность резьбы ступицы

После демонтажа осмотрите шлицы ступицы и ШРУСа на предмет задиров. Мелкие повреждения удалите надфилем – установка детали с дефектами вызовет вибрации при движении.

Отсоединение шаровой опоры от поворотного кулака

Обеспечьте доступ к узлу: установите автомобиль на ровную площадку, поднимите нужную сторону домкратом, снимите колесо и зафиксируйте авто противооткатными упорами. Очистите соединение шаровой опоры с поворотным кулаком от грязи и коррозии.

Отсоедините тягу стабилизатора поперечной устойчивости от рычага подвески для увеличения рабочего пространства. Проверьте состояние пыльника шаровой опоры – при повреждениях потребуется замена.

1. Зафиксируйте шпильку шаровой опоры шестигранником, чтобы предотвратить проворачивание при откручивании.
2. Сорвите контргайку крепления опоры к кулаку торцевым ключом (обычно на 19 мм).
3. Выкрутите гайку полностью, сохраняя шайбы и стопорные кольца.
4. Установите съемник шаровых опор так, чтобы его лапы плотно охватили корпус поворотного кулака, а центральный шток упирался в шпильку.
5. Плавно затягивайте съемник до характерного щелчка, сигнализирующего о разъединении конуса.

Важно: Если соединение прикипело, обработайте его проникающей смазкой WD-40 за 10-15 минут до демонтажа. Избегайте ударов молотком по шпильке – это повредит резьбу или деформирует посадочное место.

Отворачивание нижнего болта крепления шаровой опоры

Для доступа к нижнему болту потребуется частично вывесить переднее колесо домкратом, обеспечив зазор 5-7 см между покрышкой и землёй. Предварительно ослабьте крепёж на смотровой яме или эстакаде, чтобы исключить проворачивание узла при полном вывешивании. Зафиксируйте автомобиль противооткатными упорами под задними колёсами.

Очистите резьбовую часть болта и грани головки от грязи металлической щёткой, обработайте проникающей смазкой (WD-40 или аналог). Используйте торцевой ключ на 19 мм с удлинителем или трещоткой – рожковые инструменты часто срывают грани из-за высокого момента затяжки. Удерживайте палец шаровой опоры монтировкой, предотвращая его проворачивание вместе с болтом.

Ключевые этапы работы

1. Сорвите резьбу резким усилием против часовой стрелки
2. Контролируйте положение опоры – смещение нарушит соосность отверстий
3. При затруднённом ходе чередуйте вращение в обе стороны для очистки резьбы

После извлечения болта аккуратно отведите поворотный кулак в сторону, не допуская провисания ШРУСа. Проверьте состояние посадочного места и резьбовых каналов ступицы – при повреждениях потребуется восстановление метчиком. Установите новый крепёж с моментом затяжки 90-110 Н∙м в финальной сборке.

Проблема	Решение
Прикипание болта	Прогрев горелкой до 200°C с защитой сайлентблока
Сорванные грани	Экстрактор или сварка гайки
Деформация посадочного места	Оправка для совмещения отверстий

Отсоединение рулевой тяги от сошки кулака

Снимите защитный резиновый колпачок с шарового пальца тяги, поддев его отверткой. Тщательно очистите резьбу пальца и зону соединения от грязи металлической щеткой или ветошью. Это предотвратит повреждение граней при откручивании.

Нанесите проникающую смазку (WD-40, "жидкий ключ") на гайку пальца и резьбовое соединение. Выждите 15-20 минут для размягчения коррозии. При сильном прикипании повторите обработку 2-3 раза с интервалом в 10 минут.

Инструменты и последовательность действий

Потребуется:

• Рожковый ключ на 22 мм (удерживает палец)
• Торцевая головка на 22 мм с воротком
• Съемник шаровых опор ("расчлененка")
• Молоток (500-800 г)

1. Зафиксируйте палец рожковым ключом, предотвращая проворачивание.
2. Открутите контргайку торцевой головкой против часовой стрелки. Если не поддается – аккуратно обстучите грани молотком.
3. Установите съемник так, чтобы его шпилька упиралась в торец пальца, а лапы захватывали проушины сошки.
4. Затягивайте съемник до характерного щелчка – это свидетельствует о выходе конического пальца из посадочного места.

Важно! Не прикладывайте избыточное усилие к съемнику – это может повредить резьбу или сорвать лапы. Если палец не выходит после 3-4 оборотов, сбрызните соединение смазкой и слегка ударьте молотком по корпусу сошки в районе проушины.

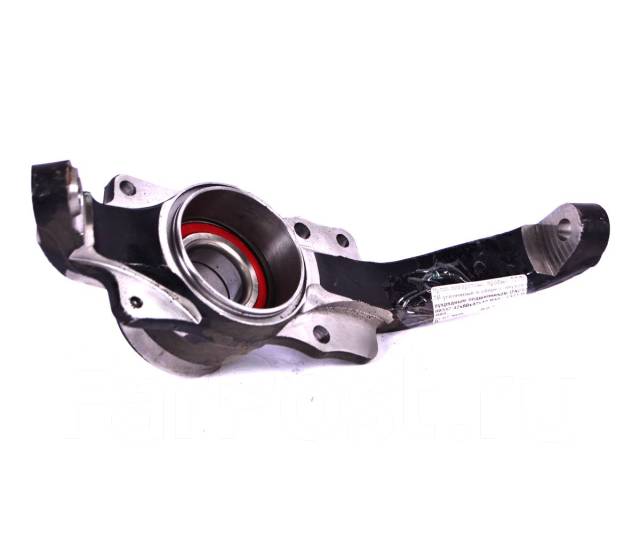

Кулак поворотный на «Ниву»: особенности установки

Монтаж поворотного кулака требует строгой последовательности операций, особенно при работе с элементами подвески. Неправильное выполнение этапов может привести к нарушению геометрии ходовой части и ускоренному износу компонентов.

Ключевое внимание уделяется резьбовым соединениям, которые необходимо обрабатывать антикоррозийными составами и затягивать с регламентированным моментом. Использование динамометрического ключа обязательно для критичных узлов.

Ослабление болтов крепления рычага стабилизатора

Перед демонтажем старого кулака полностью ослабьте крепления нижнего рычага стабилизатора поперечной устойчивости. Данная операция предотвращает деформацию кронштейнов и сайлентблоков при снятии узла.

Последовательность выполнения:

1. Очистите резьбу болтов WD-40 для удаления коррозии
2. Используйте торцевой ключ на 17 мм с удлинителем
3. Ослабляйте гайки равномерно с обеих сторон
4. Не выкручивайте болты полностью до фиксации кулака домкратом

Важно: При закисании резьбы прогревайте соединение строительным феном. Ударные инструменты применяйте только в крайнем случае, чтобы не повредить шпильки.

Параметр	Значение
Размер болтов	М10×1.25 мм
Требуемый момент затяжки (после установки)	74-90 Н·м
Рекомендуемая замена	При деформации или повреждении резьбы

Выпрессовка рулевого наконечника из поворотного кулака съемником

Перед началом демонтажа убедитесь в наличии съемника типа "вилка" или гидравлического съемника, подходящего для шаровых опор. Очистите резьбовую часть наконечника и посадочное отверстие в кулаке от грязи металлической щеткой – это предотвратит заклинивание инструмента.

Наденьте съемник на шарнир так, чтобы его упорная пятка плотно легла на торец поворотного кулака, а захваты зафиксировались под опорной чашкой наконечника. Контролируйте параллельность положения съемника относительно оси пальца для равномерного распределения усилия.

Последовательность операций

1. Плавно затягивайте центральный винт съемника, прикладывая усилие крестообразно
2. При закисании обработайте соединение проникающей смазкой (WD-40)
3. При критическом сопротивлении слегка ослабьте винт и нанесите 2-3 удара молотком по корпусу кулака в зоне запрессовки
4. Повторно затяните съемник до характерного щелчка выхода конуса

Важно: Категорически запрещено бить по съемнику или пальцу наконечника – это приводит к деформации посадочного места. Если наконечник не выходит после 3-4 циклов "затяжка-удар", нагрейте кулак газовой горелкой до 150-200°C в зоне запрессовки.

Тип съемника	Особенности применения
Механический (вилка)	Требует усилия 2-3 человека, риск соскальзывания
Гидравлический	Контролируемое усилие до 10 тонн, минимальный риск повреждения

После демонтажа обязательно проверьте состояние конусного отверстия в кулаке – задиры или бочкообразность свыше 0.1 мм требуют расточки. Утилизируйте выпрессованный наконечник, так как его повторная запрессовка недопустима по требованиям безопасности.

Снятие ступицы с подшипником специальным съемником

После демонтажа колеса, тормозного суппорта и диска, а также отворачивания ступичной гайки, переходят к извлечению ступицы с подшипником. Специальный съемник (типа "трехлапый") необходим для равномерного распределения усилия при снятии детали, предотвращающего повреждение шлицев и посадочных поверхностей.

Перед установкой съемника тщательно очистите шлицы вала привода и резьбовые отверстия в ступице от грязи и коррозии. Убедитесь в исправности резьбы на съемнике и комплектующих – сорванные грани или деформация резьбы приведут к неэффективной работе инструмента и риску травм.

Последовательность работ

1. Сборка съемника: Центральный болт съемника вкрутите в ступицу до упора, используя штатное резьбовое отверстие (обычно М12х1.25). Лапы съемника равномерно заведите за тыльную сторону ступицы, убедившись в надежной фиксации.
2. Приложение усилия: Ключом (чаще на 19-22 мм) плавно вращайте центральный болт съемника по часовой стрелке. Создаваемое давление передается через лапы на ступицу, вытягивая ее с подшипником наружу по шлицам вала привода.
3. Контроль процесса: При возникновении чрезмерного сопротивления обработайте соединение проникающей смазкой (WD-40 или аналог) и выждите 5-10 минут. Избегайте резких ударных нагрузок – используйте только статичное усилие вращения.
4. Завершение снятия: После смещения ступицы с места продолжайте вращение болта до полного выхода детали с вала. Извлеките ступицу вместе с наружным кольцом подшипника, оставшимся внутри нее.

Критические моменты:

• Запрещено использовать съемник без полной фиксации лап – соскальзывание инструмента повредит компоненты.
• При закисании ступицы допустим легкий удар молотком через медную проставку по корпусу съемника (не по болту!).
• Проверьте состояние шлицев вала и ступицы после демонтажа – забоины или коррозия требуют зачистки перед установкой новой детали.

Демонтаж старого поворотного кулака со шпилек полуоси

Снимите декоративный колпак со ступицы и открутите гайку крепления ступичного подшипника, используя мощный вороток и подходящую головку. Для фиксации полуоси от проворачивания может потребоваться помощник, нажимающий на педаль тормоза, или специальный инструмент, вставленный в шлицы полуоси через отверстие ступицы. Аккуратно снимите ступицу с шпилек полуоси.

Отсоедините рулевую тягу от поворотного рычага кулака. Для этого открутите гайку шарового пальца тяги и используйте съёмник рулевых тяг, чтобы выпрессовать палец из сошки рычага. Аналогичным образом отсоедините верхнюю и нижнюю шаровые опоры от поворотного кулака, открутив гайки шаровых пальцев и применив съёмник шаровых опор для их выпрессовки.

Ключевые этапы и инструменты

Основные шаги демонтажа включают:

1. Снятие ступицы: Откручивание гайки подшипника и снятие ступицы со шпилек полуоси.
2. Отсоединение рулевого управления: Выпрессовка пальца рулевой тяги из поворотного рычага кулака.
3. Отсоединение подвески: Выпрессовка пальцев верхней и нижней шаровых опор из посадочных мест кулака.
4. Финишный демонтаж: Аккуратное снятие поворотного кулака со шпилек полуоси.

Необходимый инструментарий:

• Набор головок, воротки, трещотка
• Мощный съёмник рулевых тяг
• Съёмник шаровых опор
• Молоток
• Монтировка
• WD-40 или аналог (при необходимости)

После отсоединения всех связей поворотный кулак удерживается на месте только шпильками полуоси, проходящими через его отверстия. Аккуратно снимите кулак, потянув его на себя и снимая со шпилек полуоси. Будьте внимательны – кулак имеет значительный вес.

Элемент	Способ демонтажа	Важные примечания
Рулевая тяга	Съёмник рулевых тяг	Не бейте молотком по пальцу напрямую. Используйте съёмник.
Шаровые опоры (верх/низ)	Съёмник шаровых опор	Убедитесь, что гайка пальца откручена, но не снята полностью перед использованием съёмника.
Поворотный кулак	Ручное снятие со шпилек	Проверьте, что все соединения отсоединены. Не прилагать чрезмерных усилий, чтобы не повредить шпильки полуоси.

При снятии кулака со шпилек полуоси следите, чтобы не погнуть шпильки. Если кулак "прикипел", аккуратно обработайте места посадки на шпильках проникающей смазкой и осторожно покачивайте кулак из стороны в сторону, постепенно снимая его. Избегайте перекоса.

Подготовка новой детали к установке – очистка посадочных мест

Тщательно удалите все следы старой смазки, грязи, ржавчины и продуктов коррозии с посадочного отверстия ступицы переднего колеса. Используйте металлическую щетку, скребок и обезжириватель для достижения идеально чистой и гладкой поверхности. Любые остаточные загрязнения нарушат точность посадки поворотного кулака.

Очистите резьбовые отверстия в поворотном кулаке под болты крепления шаровой опоры и рулевой тяги. Прогоните метчиком соответствующего размера каждое отверстие, чтобы удалить ржавчину, заусенцы и остатки герметика. Обязательно убедитесь, что метчик входит свободно и на всю глубину резьбы.

Ключевые этапы очистки

• Обезжиривание: Обработайте все контактные поверхности специальным обезжиривателем после механической очистки.
• Контроль плоскостей: Проверьте привалочную плоскость ступицы и места посадки шаровой опоры на отсутствие вмятин и деформаций.
• Финишная протирка: Протрите посадочные места чистой, безворсовой ветошью непосредственно перед монтажом.

Элемент	Инструмент для очистки	Критичность
Отверстие ступицы	Щетка, скребок, обезжириватель	Высокая
Резьба под болты	Метчик, продувка сжатым воздухом	Высокая
Привалочная плоскость	Шлифовальная шкурка (мелкозернистая)	Средняя

Нанесение медной смазки на крепежные элементы

Тщательно очистите резьбу всех крепежных элементов (болтов, гаек, шпилек) и посадочные поверхности от ржавчины, грязи и старой смазки с помощью металлической щетки или ветоши. Убедитесь, что резьба не имеет повреждений и деформаций, которые могут помешать правильной затяжке.

Нанесите тонкий равномерный слой медной смазки на всю длину резьбы каждого крепежного элемента. Используйте кисть или специальный аппликатор, избегая излишнего нанесения – избыток смазки выдавится при затяжке и может загрязнить окружающие детали.

Ключевые правила обработки

• Резьбовые соединения: Обработайте только резьбу. Нанесение на головки болтов или грань гаек не требуется.
• Конические поверхности шпилек: Обязательно смажьте конусные посадочные зоны шпилек в поворотном кулаке для предотвращения прикипания.
• Ступичные подшипники: Категорически избегайте попадания смазки на поверхности подшипников, сальников или тормозных механизмов.

Элемент	Зона обработки	Важность
Болты ступицы	Резьба полностью	Критично
Шпильки колес	Резьба и конус	Обязательно
Гайки шаровых опор	Резьба	Обязательно

После установки крепежа сразу удалите излишки смазки сухой тряпкой. Проверьте момент затяжки соединений динамометрическим ключом согласно спецификации производителя – смазка снижает трение, что требует корректировки усилия затяжки.

Установка нового поворотного кулака на шпильки привода

Перед монтажом очистите посадочные места ступицы и поворотного кулака от грязи, масла и следов коррозии. Убедитесь в отсутствии механических повреждений на шпильках привода и резьбовых отверстиях. Смажьте шлицы приводов консистентной смазкой для предотвращения задиров.

Аккуратно наденьте поворотный кулак на шпильки, контролируя параллельность плоскостей. Не допускайте перекосов – это может вызвать повреждение шлицевого соединения. При необходимости используйте монтажную лопатку для ювелирного совмещения отверстий, избегая ударных воздействий на подшипники.

Ключевые этапы фиксации

Выполните предварительную затяжку гаек крестообразно с моментом 20-30 Н·м. Проверьте свободное вращение ступицы – подшипник не должен иметь люфтов или заклиниваний. Окончательный момент затяжки составляет 230-250 Н·м с обязательным загибом стопорных усиков шайбы.

1. Установите тормозной суппорт и диск
2. Наденьте колесо и опустите автомобиль
3. Произведите контрольную затяжку гаек на весу

Параметр	Значение
Диаметр шпилек	М10×1.25 мм
Глубина посадки	≥15 мм
Допустимое биение	≤0.05 мм

• Проверьте соосность привода после сборки
• Контролируйте температуру ступицы на первых 50 км пробега
• Исключите попадание смазки на тормозные колодки

Фиксация нижнего крепления шаровой опоры

Перед установкой резьбовую часть пальца шаровой опоры и посадочные места на поворотном кулаке необходимо очистить от загрязнений и остатков старой фиксации. Обработайте резьбу очистителем или обезжиривателем для обеспечения надежного сцепления.

Нанесите на резьбу пальца шаровой опоры анаэробный фиксатор резьбы средней фиксации. Установите шаровую опору в нижнее крепление поворотного кулака, совместив отверстия. Вставьте болт крепления и затяните его предварительно от руки.

Этапы затяжки

Выполните финальную затяжку в следующей последовательности:

1. Затяните болт динамометрическим ключом до момента 90–110 Н·м.
2. Доверните болт на угол 60–90° согласно технологии угловой затяжки.
3. Проверьте отсутствие люфта опоры ручным покачиванием монтажной лопаткой.

Контрольные параметры:

Диаметр болта	M12
Момент затяжки	90–110 Н·м
Угол доворота	60–90°

После затяжки удалите излишки фиксатора с резьбы. Убедитесь, что шаровая опора не имеет перекоса относительно посадочного гнезда. Проверьте легкость хода шарнира рулевой тяги при подключении наконечника.

Закручивание рычага стабилизатора с правильным моментом

Точное соблюдение момента затяжки резьбовых соединений при монтаже рычага стабилизатора критически важно для долговечности узла. Недостаточное усилие приведёт к самооткручиванию крепежа из-за вибраций, вызывая стуки и люфты в подвеске. Перетяжка же деформирует резиновые втулки сайлент-блоков, повреждает резьбу или срывает шпильки крепления.

Используйте только сертифицированный динамометрический ключ с предустановленным значением момента. Для большинства модификаций «Нивы» (включая 2121, 2131) момент затяжки гаек крепления тяги стабилизатора составляет 55-70 Н·м. Точные параметры уточняйте в технической документации конкретной модели.

Порядок выполнения работ

1. Наживите гайки крепления рычага к проушине поворотного кулака и кронштейну стабилизатора вручную до соприкосновения с плоскостями.
2. Обеспечьте нейтральное положение подвески: поднимите автомобиль на подъёмнике так, чтобы колёса не касались земли, но рычаги были разгружены.
3. Затяните гайки динамометрическим ключом в два этапа:
   • Предварительная затяжка – 30 Н·м
   • Окончательная затяжка – до 55-70 Н·м (равномерно для всех точек крепления)

После затяжки проверьте соосность рычага: он не должен иметь перекосов относительно осей крепления. Прокачайте подвеску, резко нажав на передний бампер, затем визуально убедитесь в отсутствии перекоса втулок и равномерности зазоров вокруг резиновых элементов.

Монтаж тормозного диска на ступицу нового кулака

Перед установкой тормозного диска тщательно очистите ступичную площадку нового поворотного кулака от консервационной смазки, окалины или загрязнений. Проверьте состояние поверхности ступицы: отсутствие вмятин, глубоких царапин или коррозии критично для плотного прилегания диска.

Убедитесь в соответствии посадочного диаметра и количества крепежных отверстий на диске параметрам ступицы. Нанесите тонкий слой медной смазки (например, Molykote Cu-7439 Plus) на контактную плоскость ступицы для предотвращения коррозионного сцепления и облегчения будущего демонтажа.

Последовательность установки

Выполните монтаж в следующем порядке:

1. Наденьте тормозной диск на шпильки ступицы, совместив отверстия.
2. Временно зафиксируйте диск оригинальными гайками (не окончательной затяжкой!) через технологические прорези в диске.
3. Отцентруйте диск, проворачивая колесо на 1-2 оборота с контролем биения (макс. допуск – 0,05 мм).
4. Затяните крепежные гайки в диагональной последовательности моментом 90-95 Н·м.
5. Установите суппорт и тормозные колодки, соблюдая регламент их сборки.

После монтажа прокачайте тормозную систему и проведите обкатку дисков: выполните 5-7 плавных торможений со скорости 60 км/ч до 20 км/ч без полной остановки.

Контрольный параметр	Нормативное значение
Момент затяжки гаек	90-95 Н·м
Допустимое биение диска	≤ 0,05 мм
Зазор между диском и щитом	≥ 1,5 мм

Избегайте распространенных ошибок: применение ударного инструмента при затяжке, монтаж деформированных дисков, игнорирование смазки контактных поверхностей или использование непредусмотренных крепежных элементов.

Заправка ШРУСа в ступицу с контролем положения шлицов

Корректное совмещение шлицов внутренней обоймы ШРУСа с пазами ступицы колеса критично для предотвращения повреждений при монтаже и последующей работе узла. Неправильная ориентация приводит к заклиниванию, сколам на металле и преждевременному выходу из строя деталей. Контроль положения осуществляется визуальным сопоставлением маркировок на ступице и ШРУСе либо совмещением специальных меток, нанесенных производителем.

При отсутствии заводских меток необходимо выровнять шлицы ШРУСа относительно пазов ступицы вручную перед установкой. Для этого аккуратно проворачивают гранату вокруг оси, добиваясь полного совпадения профилей. Применение силы запрещено – если деталь не входит свободно, положение шлицов выбрано неверно. После начальной посадки ШРУС должен входить в ступицу от легкого нажатия ладонью без перекосов.

Порядок установки с контролем положения

1. Очистка поверхностей: Удалить грязь, ржавчину и старую смазку с шлицов ступицы и внутренней обоймы ШРУСа.
2. Поиск меток: Обнаружить заводские метки (точки, риски, насечки) на ступице и корпусе ШРУСа.
3. Совмещение: Совершая минимальные повороты, совместить метки ШРУСа и ступицы. Если меток нет – визуально выровнять шлицы.
4. Предварительная посадка: Убедиться, что шлицы вошли в пазы без перекоса. Приложить равномерное усилие ладонью для проверки хода.
5. Окончательная запрессовка: Использовать монтажную оправку подходящего диаметра, прижимая её к пыльнику. Запрессовать ШРУС ударами молотка через оправку до упора, контролируя отсутствие перекоса.

Важно! Использование ударного инструмента непосредственно по корпусу ШРУСа или подшипнику ступицы недопустимо. После установки проверить свободное вращение шарнира рукой – заеданий быть не должно.

Надевание ступичного подшипника и запрессовка ступицы

Очистите посадочное место подшипника в поворотном кулаке от грязи и остатков старой смазки, используя ветошь и растворитель. Тщательно осмотрите поверхность на отсутствие задиров и коррозии – даже незначительные дефекты сократят ресурс узла. Нанесите тонкий слой консистентной смазки (например, ШРУС-4) на внутреннюю полость кулака, где будет располагаться наружное кольцо подшипника.

Аккуратно установите новый ступичный подшипник в поворотный кулак строго вертикально, избегая перекосов. Легкими ударами киянки через оправку из мягкого металла (медь, алюминий) или монтажную втулку осадите его до полного контакта с посадочным упором. Запрещается бить непосредственно по телу подшипника – это повредит сепаратор или ролики. Убедитесь, что кольцо село равномерно по всей окружности.

Технология запрессовки ступицы

Смажьте внутреннюю обойму установленного подшипника и посадочный поясок самой ступицы. Совместите шлицы ступицы с полуосью (если она уже установлена в кулаке) или направляющей втулкой. Плавно наживите ступицу на шлицевое соединение, контролируя параллельность деталей. Используйте съемник или пресс для равномерного вдавливания:

1. Наденьте оправку подходящего диаметра на торец ступицы (она должна упираться только во внутреннее кольцо подшипника)
2. Подавайте усилие строго по оси ступицы до характерного глухого щелчка
3. Проверьте свободное вращение ступицы рукой – ход должен быть плавным, без заеданий и люфта

После запрессовки смонтируйте стопорное кольцо в канавку ступицы. Затяните новую гайку крепления моментом 235–255 Н·м с обязательным поджатием подшипника:

Этап	Действие
1	Затяните гайку с усилием 20–30 Н·м при проворачивании ступицы
2	Ослабьте гайку на 1/4 оборота
3	Затяните окончательно с указанным номинальным моментом

Зафиксируйте гайку отвёрткой, отогнув края стопорной шайбы в пазы граней. Установите защитный колпак, проверив отсутствие его контакта с тормозным диском.

Закрепление ступичной гайки с предварительной затяжкой

Предварительная затяжка ступичной гайки обеспечивает правильное позиционирование подшипников и создает необходимый рабочий зазор в ступичном узле. Она выполняется при сборке ступицы с новыми подшипниками или после их регулировки.

Правильная последовательность затяжки критична для предотвращения перегрева подшипников, преждевременного износа и разрушения ступицы. Недостаточная затяжка вызывает люфт колеса, а чрезмерная приводит к перегрузу подшипников и заклиниванию.

Порядок выполнения затяжки

1. Затяните гайку моментом 19,6 Н·м (2 кгс·м) ключом с динамометром, вращая ступицу вручную для правильной установки роликов подшипника.
2. Ослабьте гайку на 1/4-1/2 оборота для обеспечения минимального свободного хода подшипников.
3. Повторно затяните гайку с усилием 1,5-2 Н·м (0,15-0,20 кгс·м) – это момент проворачивания ступицы пальцами.
4. Проверьте отсутствие осевого люфта ступицы монтировкой и легкий проворот без заеданий.

После установки стопорной шайбы и контровочной гайки обязательно закерните паз гайки в лыску на оси для предотвращения самоотворота. Регулярно контролируйте момент затяжки при эксплуатации автомобиля.

Установка тормозного суппорта и направляющего штифта

Перед монтажом суппорта тщательно очистите посадочные поверхности на поворотном кулаке и тыльной стороне детали от грязи и следов коррозии. Смажьте контактные зоны тонким слоем высокотемпературной медной смазки, что предотвратит закисание соединения в процессе эксплуатации.

Наденьте суппорт на тормозной диск, совместив крепежные отверстия с посадочными местами на кулаке. Вручную вкрутите новые болты крепления суппорта (рекомендуется обязательная замена), избегая перекоса резьбы. Убедитесь в свободном ходе суппорта относительно диска без касаний неподвижных элементов.

Монтаж направляющих штифтов

1. Обработайте поверхности новых штифтов специальной смазкой для направляющих (например, Slipkote или аналогом).
2. Аккуратно запрессуйте штифты в отверстия суппорта легкими ударами резиновой киянки.
3. Проверьте плавность хода суппорта по штифтам – перемещение должно происходить без заеданий.

Критические моменты:

• Запрещается использование ударного инструмента при затяжке болтов суппорта
• Применение универсальных смазок (типа Литола) на направляющих недопустимо – они теряют свойства при нагреве
• Обязательна установка новых стопорных колец на штифты

Затяните болты крепления суппорта динамометрическим ключом с моментом 85-95 Н·м крестообразной схеме. После установки прокачайте тормозную систему для удаления воздуха, проверьте отсутствие подтеков тормозной жидкости и уровень в бачке.

Сборка узла шаровой опоры с поворотным кулаком

Перед началом работ тщательно очистите посадочные гнёзда поворотного кулака и новые детали от загрязнений, остатков старой смазки и коррозии. Проверьте состояние резьбовых отверстий и при необходимости восстановите резьбу метчиком. Убедитесь в отсутствии механических повреждений на сопрягаемых поверхностях шаровой опоры и кулака.

Нанесите тонкий слой графитовой смазки или медного антизадирного состава на посадочные поверхности шаровой опоры. Аккуратно вставьте опору в гнездо поворотного кулака, контролируя совпадение монтажных отверстий. Следите за правильной ориентацией детали – установочные метки должны соответствовать рекомендациям производителя.

Этапы закрепления узла

1. Вставьте крепёжные болты через технологические отверстия кулака и шаровой опоры
2. Предварительно затяните болты крест-накрест динамометрическим ключом с моментом 15-20 Н·м
3. Окончательно затяните болты в три этапа:
   • Первый проход: 50 Н·м
   • Второй проход: 80 Н·м
   • Третий проход: 100-110 Н·м
4. Зафиксируйте болты контргайками или шплинтами согласно конструкции

Элемент крепления	Типоразмер	Момент затяжки (Н·м)
Основные болты	М14×1.5	100-110
Контргайка	М12	45-55

После затяжки проверьте свободу хода шарового пальца – движение должно быть плавным без заеданий. Категорически запрещается прикладывать ударные нагрузки по корпусу опоры при монтаже. Убедитесь в отсутствии перекоса детали и равномерном прилегании фланца по всей поверхности.

Собранный узел перед установкой на автомобиль защитите от загрязнений. При подключении рулевых тяг и привода тормозов избегайте создания напряжений в узле – все соединения должны фиксироваться в нейтральном положении подвески.

Подсоединение рулевой тяги к поворотному рычагу

Начинайте с очистки резьбовой части поворотного рычага и наконечника тяги от загрязнений металлической щёткой. Убедитесь в отсутствии деформаций или повреждений резьбы на обоих элементах – это критично для надёжной фиксации и точности регулировки углов установки колёс.

Совместите отверстие шарового шарнира рулевой тяги с проушиной поворотного рычага. Аккуратно вставьте палец шарнира в посадочное место, контролируя отсутствие перекосов. При необходимости используйте монтажную лопатку для аккуратного разведения элементов подвески, избегая ударных воздействий на шаровый палец.

Ключевые этапы фиксации

Выполните последовательно следующие действия для завершения монтажа:

1. Наживите новую корончатую гайку пальца шарнира вручную, убедившись в лёгкости хода резьбы
2. Затяните гайку динамометрическим ключом с усилием 52-64 Н·м согласно спецификации производителя
3. Проверьте угол расположения шплинтового отверстия – оно должно совпадать с гранями гайки

Зафиксируйте соединение, вставив новый шплинт из комплекта поставки. Разведите усики шплинта плоскогубцами, обжав их вокруг гайки с загибом в противоположные стороны. Категорически запрещается повторное использование старых шплинтов или их замена проволокой!

Контрольный параметр	Требуемое значение
Момент затяжки гайки	52-64 Н·м
Допустимый люфт шарнира	не более 0.8 мм
Усилие поворота пальца	5-40 Н·м

После установки проверьте свободный ход рулевого колеса и отсутствие стуков. Обязательно выполните регулировку развала-схождения колёс на стенде – изменение длины рулевых тяг напрямую влияет на углы установки.

Фиксация тормозного шланга на штатном кронштейне

После монтажа поворотного кулака совместите отверстие тормозного шланга с крепёжным штырём штатного кронштейна на рычаге подвески. Убедитесь в отсутствии перекручивания или натяжения магистрали, сохраняя естественную траекторию без резких изгибов. Фиксатор должен встать в паз штыря до характерного щелчка, исключая самопроизвольное отсоединение.

Проверьте зазор между шлангом и ближайшими элементами подвески/приводами (не менее 15 мм), особенно при максимальном повороте колес. Избегайте контакта с острыми кромками или подвижными деталями – при необходимости используйте пластиковые хомуты для дополнительной фиксации на стационарных частях кузова. Обязательно удалите транспортные заглушки с тормозных поршней суппорта перед подключением.

Критические ошибки монтажа

• Пережатие шланга при фиксации в кронштейне
• Перехлёст или касание рулевой тяги или привода ШРУСа
• Установка без демпфирующей шайбы (если предусмотрена конструкцией)

Контрольная точка	Параметр
Свободный ход шланга	≥ 20 мм от крайних положений
Угол входа в суппорт	90°±15° без напряжения

Монтаж колеса с выверенным моментом затяжки болтов

Установите колесо на ступицу, совместив отверстия в диске со шпильками. Аккуратно наденьте диск, убедившись в плотном прилегании к торцевой поверхности ступицы без перекосов. Наживите все колесные болты или гайки вручную, чтобы избежать перекрещивания резьбы.

Затяжку выполняйте в несколько этапов крестообразной схемой. Первоначально прижмите диск динамометрическим ключом с моментом 30-40 Н·м поочередно крест-накрест. Это обеспечит равномерное распределение нагрузки и предотвратит деформацию диска.

Финишная затяжка

Окончательный момент затяжки для стандартных стальных дисков «Нивы» составляет 90-110 Н·м, для легкосплавных – 100-120 Н·м (согласно рекомендациям производителя колеса). Используйте исключительно динамометрический ключ, соблюдая последовательность:

1. Пройдите по кругу с половиной требуемого момента (50-60 Н·м)
2. Повторите крестообразный паттерн с полным моментом
3. Дважды проверьте каждое крепление в финальном круге

Важные нюансы:

• Чистите резьбу шпилек и болтов проволочной щеткой перед монтажом
• Не применяйте смазку на резьбу – это искажает момент затяжки
• Контролируйте затяжку после первых 50-100 км пробега

Тип диска	Момент затяжки (Н·м)	Схема
Стальной	90-110	Крестообразная
Легкосплавный	100-120

Пренебрежение регламентом момента приводит к отрыву колес на ходу, деформации дисков и разрушению подшипников ступицы. Использование ударного гайковерта допускается только для демонтажа – финальная затяжка всегда выполняется динамометрическим ключом.

Окончательная затяжка ступичной гайки на опущенном авто

После установки поворотного кулака и сборки ступичного узла выполните предварительную затяжку новой конусной гайки моментом 19,6–24,5 Н·м (2–2,5 кгс·м) при вращении ступицы вручную для правильной посадки подшипников. Проверьте отсутствие люфта ступицы, покачивая колесо в вертикальной плоскости – допустимый зазор не должен превышать 0,08 мм.

Опустите автомобиль на землю, обеспечив полную нагрузку на подвеску. Вывешенное состояние искажает геометрию узла, что приводит к неправильному распределению усилий в подшипниках при последующей эксплуатации. Затяжку производите только после снятия домкрата!

Порядок окончательной затяжки

1. Ослабьте предварительно затянутую гайку на 1/4 оборота
2. Затягивайте гайку с усилием 3–5 кгс·м динамометрическим ключом
3. Проверните ступицу на 2–3 оборота для самоустановки роликов
4. Окончательно затяните гайку с моментом 19,6–24,5 Н·м
5. Зафиксируйте гайку шплинтом через отверстие в цапфе

Критические ошибки: затяжка на весу (вызывает перегруз подшипников), превышение момента (ведет к заклиниванию ступицы), игнорирование шплинтовки (риск самопроизвольного откручивания). Используйте только новые гайки и шплинты – деформированные детали не обеспечивают надежную фиксацию.

Проверка наличия люфтов в рулевом управлении

После установки поворотного кулака на Ниву обязательна проверка люфтов рулевого управления. Люфты свыше нормы снижают точность управления, ускоряют износ деталей и создают аварийные риски.

Процедура выполняется на заглушенном автомобиле с вывешенными передними колесами. Требуется помощник для вращения руля и визуального контроля реакции узлов.

Порядок диагностики элементов

Проверяйте компоненты в последовательности:

1. Рулевые наконечники – помощник вращает руль на 10-15° в обе стороны. Контролируйте зазор в шаровом соединении визуально и на ощупь.
2. Шаровые опоры – при покачивании монтировкой (усилие 100-150 Н) люфт не допускается. Особое внимание новым узлам после замены кулака.
3. Рулевая рейка – замерьте люфтомером свободный ход руля (максимум 10°). Фиксация рейки к подрамнику должна быть жесткой.

Критические параметры для Нивы:

Компонент	Допустимый люфт
Суммарный ход руля	≤ 10°
Рулевые тяги/наконечники	0 мм (осевой)
Кардан рулевого вала	≤ 0.5 мм (угловой)

При обнаружении люфтов обязательно проверьте моменты затяжки резьбовых соединений. Несоответствие нормативам требует замены дефектных деталей и повторной регулировки углов установки колес.

Контроль уровня тормозной жидкости в бачке

После установки поворотного кулака на «Ниву» обязателен контроль уровня тормозной жидкости, так как работы затрагивают элементы тормозной системы. Разгерметизация контуров при отсоединении шлангов или повреждении уплотнений может привести к падению уровня и попаданию воздуха.

Проверку выполняйте на холодном автомобиле, установленном на ровной поверхности. Убедитесь, что уровень в прозрачном бачке главного тормозного цилиндра находится между метками MIN и MAX. Существенное снижение указывает на возможную утечку.

Процедура контроля и долива

При низком уровне выполните следующие действия:

1. Протрите крышку бачка от грязи перед открытием
2. Долейте жидкость того же стандарта (DOT-4), что уже используется в системе
3. Не допускайте смешивания разных типов жидкостей

Обязательно проверьте герметичность системы после сборки:

• Осмотрите места подключения тормозных шлангов к суппортам
• Проверьте целостность новых пыльников направляющих пальцев
• Убедитесь в отсутствии следов подтеканий на узле колесного цилиндра

Состояние уровня	Действие	Риски при игнорировании
Ниже MIN	Немедленный долив + диагностика утечек	Воздух в системе, отказ тормозов
На уровне MIN	Долив до середины между MIN/MAX	Падение уровня при нагреве, закипание
Выше MAX	Откачать избыток шприцем	Повреждение бачка при расширении

После долива выполните прокачку тормозов при появлении «мягкой» педали или снижении эффективности торможения. Контролируйте уровень в течение первых 100 км пробега после замены кулака.

Прокачка тормозной системы после разгерметизации

После замены поворотного кулака на Ниву система требует обязательной прокачки, так как демонтаж тормозного суппорта или шланга приводит к попаданию воздуха в контуры. Воздушные пробки снижают эффективность торможения из-за сжимаемости воздуха, создавая "мягкую" педаль и увеличивая ход.

Работу начинают с проверки уровня тормозной жидкости в бачке (рекомендуется свежая DOT-4) и герметичности всех соединений. Прокачку выполняют последовательно для каждого тормозного механизма, начиная с самого удаленного от ГТЦ колеса. Для Нивы порядок следующий: задний правый, задний левый, передний правый, передний левый.

Технология прокачки

1. Надеть прозрачный шланг на штуцер прокачки тормозного механизма, опустив второй конец в емкость с тормозной жидкостью.
2. Попросить помощника 3-5 раз энергично нажать на педаль тормоза и удерживать её в нижнем положении.
3. Открутить штуцер на ½-¾ оборота: воздух и жидкость начнут выходить через шланг.
4. Завернуть штуцер строго до прекращения истечения жидкости, после чего помощник может отпустить педаль.
5. Повторять пункты 2-4 для каждого контура до полного исчезновения пузырьков воздуха в шланге.

Контролируйте уровень жидкости в бачке после прокачки каждого колеса! Падение ниже минимальной отметки приведет к повторному завоздушиванию системы. После завершения проверьте ход педали: она должна быть упругой, без "провалов". Обязательно проведите тестовое торможение на безопасном участке перед эксплуатацией.

Тест-драйв автомобиля для оценки работы подвески

После установки поворотного кулака на "Ниву" обязателен контрольный тест-драйв для комплексной проверки работы подвески. Начните движение на ровном асфальтовом участке на низкой скорости (20-40 км/ч), обращая внимание на отсутствие посторонних стуков, скрипов или вибраций в передней части автомобиля.

Постепенно увеличивайте скорость до 60-80 км/ч, выполняя плавные перестроения для оценки реакции рулевого управления. Особое внимание уделите симметричности возврата руля в нейтральное положение после маневров и отсутствию увода автомобиля в сторону при движении по прямой.

Ключевые этапы проверки

Для детальной диагностики включите в маршрут тестовые участки:

• Неровное покрытие: Проезжайте лежачие полицейские, рельсы или гравийные дороги. Отсутствие резких ударов и глухих стуков подтвердит правильность сборки.
• Крутые повороты: На безопасном участке выполните разворот с максимальным выворотом колес. Контролируйте плавность хода и отсутствие заклинивания.
• Торможение: Проведите серию плавных и резких остановок с 50 км/ч. Машина не должна "клевать" носом или отклоняться от траектории.

После завершения тест-драйва обязательно проверьте:

1. Температуру ступичных подшипников (рукой на ощупь)
2. Отсутствие подтеков масла из шрусов
3. Затяжку всех крепежных элементов (особенно шаровых опор и тяг)

Параметр	Норма	Признаки неисправности
Усилие на руле	Плавное, без рывков	Тугое вращение или люфт
Раскачка кузова	1-2 затухающих колебания	Продолжительные "кивки"
Шумы	Равномерный гул покрышек	Лязг, скрежет при поворотах

Важно: При выявлении отклонений немедленно прекратите эксплуатацию и проведите повторную диагностику узлов подвески. Несоосность или перетяжка компонентов может привести к ускоренному износу новых деталей.

Контроль состояния пыльников и сальников после монтажа

Визуальный осмотр пыльников шаровых опор и рулевых наконечников проводится каждые 500-1000 км пробега или после преодоления бездорожья. Убедитесь в отсутствии трещин, порезов, следов масла или выдавленной смазки. Особое внимание уделите равномерности посадки хомутов – они не должны допускать смещения или перекоса резинового элемента.

Проверка сальников ступиц выполняется при вывешенных колесах путем ручного вращения ступицы. Наличие течей трансмиссионного масла на внутренней поверхности диска или тормозном суппорте указывает на нарушение герметичности. Дополнительно прослушайте ступичный узел на предмет гула или хруста при вращении – это может сигнализировать о вымывании смазки.

Критерии оценки и профилактика

Ключевые признаки износа:

• Пыльники: разрывы резины, разболтанность на посадочных местах, вытекание темной консистентной смазки.
• Сальники: масляные пятна на ступице, подтеки на шаровой опоре или рычагах подвески, снижение уровня масла в редукторе.

Профилактические меры:

1. Очищайте пыльники от грязи мягкой щеткой после эксплуатации.
2. Контролируйте затяжку ступичной гайки в соответствии с моментом 230-250 Н∙м.
3. Избегайте использования мойки высокого давления для очистки узлов подвески.

Элемент	Периодичность контроля	Допустимые дефекты
Пыльник шаровой опоры	Каждое ТО (10 000 км)	Отсутствие разрывов, герметичность обжима
Пыльник рулевой тяги	При смене резины	Недопустимы вмятины и отслоения
Сальник ступицы	При проверке тормозов	Полное отсутствие подтеков масла

При выявлении повреждений немедленно замените узел – попадание абразива или воды ускоряет разрушение шарниров и подшипников. Используйте только оригинальные пыльники с термостойкой резиной, сохраняющей эластичность при -40°C до +120°C.

Рекомендации по сход-развалу после замены кулаков

После монтажа новых поворотных кулаков на автомобиль Lada Niva обязательна регулировка углов установки колес (сход-развала). Нарушение геометрии подвески неизбежно при демонтаже шаровых опор и тяг, что приводит к критичному отклонению параметров от нормы.

Эксплуатация без корректировки вызывает ускоренный износ резины, ухудшение курсовой устойчивости и повышение риска аварий. Даже при визуальном отсутствии дефектов сборки процедура является обязательной – микроскопические отклонения в крепеже влияют на управляемость.

Ключевые этапы регулировки

Обязательные подготовительные работы:

• Проверка давления в шинах (2.0 атм для стандартных покрышек)
• Контроль свободного хода рулевой рейки и исправности сайлент-блоков
• Устранение люфтов ступичных подшипников

Основные регулируемые параметры:

Параметр	Норма для Нивы	Последствия отклонения
Развал колес	0° ±30'	Увод в сторону, "съедание" протектора
Схождение колес	+1 ±1 мм	Вибрация руля, пилообразный износ шин
Продольный наклон шкворня (кастер)	+4° ±30'	Тяжелое/чрезмерно легкое рулевое управление

Важно: Регулировка осуществляется только на специализированном стенде с компьютерным измерением. Самостоятельная настройка "на глаз" недопустима. После процедуры обязателен тестовый заезд для проверки отсутствия увода руля в сторону.

Список источников

При подготовке материалов об установке поворотного кулака на автомобили семейства «Нива» использовались специализированные технические ресурсы и практические руководства.

Основное внимание уделялось официальной документации производителей, экспертным оценкам механиков и проверенным инструкциям по монтажу узлов подвески.

Ключевые материалы

• Официальное руководство по ремонту LADA 4x4 (ВАЗ-2123)
• Технические спецификации производителей запчастей (SKF, Febest, ТРЕК)
• Видеоинструкции по замене шкворневой группы от сертифицированных СТО
• Форумные обсуждения на порталах NNiva.ru и 4x4Club.ru
• Статьи из журналов «За рулём» и «АвтоМеханик» о тюнинге передней подвески
• Методические рекомендации по регулировке развала-схождения после замены узлов

Видео: Установка кулаков с двухрядными нерегулируемыми подшипниками на Ниву.


• Тюнинг Nissan Almera своими руками - советы, нюансы и отзывы

• Toyota RAV4 - отзывы и технические характеристики

• Maserati Boomerang - икона футуризма на колёсах
