Поворотный кулак УАЗ Патриот - конструкция, параметры и задачи

Статья обновлена: 18.08.2025

Поворотный кулак – критически важный компонент передней подвески полноприводных автомобилей УАЗ Патриот.

Данная деталь обеспечивает крепление ступицы колеса и рулевого наконечника, отвечает за поворот управляемых колёс и воспринимает значительные динамические нагрузки.

В статье детально рассмотрены конструктивные особенности поворотного кулака УАЗ Патриот, его технические параметры и ключевые функции в трансмиссии и системе управления.

Роль узла в рулевом управлении и подвеске

Поворотный кулак УАЗ Патриот выступает ключевым связующим звеном между рулевым механизмом и подвеской, обеспечивая передачу управляющего воздействия на колеса. Через шкворневые соединения или шаровые опоры он воспринимает усилие от рулевых тяг, преобразуя его в изменение угла поворота колес. Одновременно узел обеспечивает вертикальную подвижность колеса при работе подвески, сохраняя точную ориентацию шин относительно дорожного покрытия.

В подвеске кулак выполняет несущую функцию, воспринимая разнонаправленные динамические нагрузки: вертикальные (от массы автомобиля и неровностей дороги), боковые (в поворотах) и продольные (при разгоне/торможении). Он жестко соединяется с рычагами подвески и ступицей колеса, обеспечивая стабильность геометрии системы. Корпус кулака служит основой для крепления тормозного суппорта и датчиков ABS, интегрируя дополнительные системы в единый функциональный блок.

Функциональные задачи узла

Обеспечение поворота колес – синхронизация с рулевой трапецией для изменения направления движения
Поддержание параметров подвески – сохранение заданных углов развала/схождения при работе упругих элементов
Передача силовых нагрузок – распределение усилий между компонентами подвески и рулевого управления
База для вспомогательных систем – монтажная площадка для тормозных механизмов и датчиков

Система	Роль поворотного кулака	Критичность
Рулевое управление	Точная передача угла поворота от тяг к ступице	Высокая (непосредственное влияние на управляемость)
Подвеска	Обеспечение вертикального хода колеса с сохранением геометрии	Высокая (восприятие ударных нагрузок)

Материалы изготовления и методы литья

Основным материалом для производства поворотных кулаков УАЗ Патриот служит высокопрочный чугун марки ВЧ-50 или ВЧ-60. Данный сплав сочетает необходимую прочность, износостойкость и демпфирующие свойства, критичные для детали, воспринимающей ударные нагрузки и вибрации. Легирующие элементы (никель, хром, молибден) повышают сопротивление усталости и коррозии.

Технологический процесс базируется на методе точного литья в песчано-глинистые формы по выплавляемым моделям. Этот подход обеспечивает сложную геометрию элемента с внутренними полостями и каналами без механической доработки. Контролируемое охлаждение отливок предотвращает внутренние напряжения, а последующая термообработка (нормализация) стабилизирует структуру металла.

Ключевые этапы производства

Подготовка шихты: Чугун расплавляют в индукционных печах при температуре 1450-1500°C с добавлением ферросплавов.
Формовка: Восковые модели погружают в керамическую суспензию с последующей обсыпкой кварцевым песком и обжигом.
Заливка: Расплав подаётся в формы вакуумным способом для исключения пор.
Контроль качества: Готовые отливки проверяют рентгенографией и ультразвуком на скрытые дефекты.

Характеристика материала	Значение
Предел прочности на растяжение	500-700 МПа
Твердость по Бринеллю	180-250 HB
Ударная вязкость	12-20 Дж/см²

Важно: Альтернативные материалы (алюминиевые сплавы, стальное литьё) не применяются из-за недостаточной жёсткости и ресурса в условиях эксплуатации внедорожника. Конструкция рассчитана на сохранение целостности при экстремальных скручивающих нагрузках.

Геометрия и габаритные размеры детали

Поворотный кулак УАЗ Патриот представляет собой сложную литую деталь с прецизионными посадочными поверхностями, обеспечивающими соосность и перпендикулярность критических узлов. Его геометрия строго контролируется для точного позиционирования ступицы колеса относительно шаровой опоры и рулевой тяги, что напрямую влияет на углы установки колес (развал-схождение).

Конструкция включает фланец для крепления тормозного суппорта, цапфу для установки ступичного подшипника, а также проушины с коническими отверстиями под нижний и верхний шаровые шарниры подвески. Размеры зон контакта с подшипником и шарнирами выдерживаются в допусках до ±0,02 мм для исключения биения колеса.

Ключевые габаритные параметры

Межосевое расстояние по шаровым опорам	210 ± 0,5 мм
Вылет оси ступицы относительно плоскости крепления	72 ± 0,3 мм
Диаметр посадочного места под ступичный подшипник	Ø80 мм (класс точности H7)
Диаметр отверстия под рулевую тягу	Ø22 мм (конус 1:10)
Габаритная ширина (по тормозному фланцу)	180 мм
Масса (без установленных компонентов)	8,2 ± 0,3 кг

Геометрические требования:

Соосность посадочных мест под подшипник и тормозной диск: ≤ 0,05 мм
Перпендикулярность плоскости фланца к оси цапфы: ≤ 0,1°
Параллельность осей шаровых шарниров: допуск ±0,15°

Отклонение от норм по габаритам или углам приводит к ускоренному износу покрышек, вибрациям рулевого колеса и снижению курсовой устойчивости. Восстановление геометрии при ремонте невозможно из-за литой конструкции, что требует замены узла при деформациях или критическом износе посадочных зон.

Тип и расположение посадочных мест

Поворотный кулак УАЗ Патриот имеет строго определенные посадочные места для критически важных элементов, обеспечивающих его функционирование и соединение с другими узлами подвески и трансмиссии. Основные посадочные места предназначены для установки ступичных подшипников и оси (полуоси) привода колеса.

Ключевым посадочным местом является внутренняя цилиндрическая полость кулака, куда запрессовываются два конических роликовых подшипника. Эти подшипники устанавливаются последовательно, с определенным натягом, и фиксируют ступицу колеса, обеспечивая ее свободное вращение относительно кулака. Наружная поверхность кулака имеет фланец с отверстиями для крепления тормозного суппорта.

Характеристики посадочных мест

Конструкция посадочных мест поворотного кулака УАЗ Патриот обладает следующими основными характеристиками:

Тип подшипников: Конические роликовые подшипники (обычно типа 30206 и 30205 или их аналоги), обеспечивающие восприятие как радиальных, так и значительных осевых нагрузок.
Расположение подшипников: Посадочные места расположены соосно внутри "тела" кулака. Внешний подшипник большего размера располагается ближе к фланцу крепления колеса, внутренний подшипник меньшего размера – глубже, со стороны дифференциала.
Материал и обработка: Посадочные поверхности под подшипники выполнены с высокой точностью обработки (чистота и геометрия) на корпусе кулака, изготовленного из высокопрочного чугуна или ковкого чугуна.
Система уплотнения: Посадочная зона со стороны колеса закрыта ступичным сальником, запрессованным в кулак, предотвращающим вытекание смазки и попадание грязи и воды внутрь узла. Со стороны дифференциала уплотнение часто обеспечивается пыльником ШРУСа полуоси.
Посадка на ось: Центральное отверстие кулака служит посадочным местом для проходной цапфы полуоси (привода). Оно имеет шлицы (или гладкую поверхность под шлицевую втулку, в зависимости от года выпуска и модификации), через которые передается крутящий момент от полуоси к ступице колеса.

Крепление верхней шаровой опоры

Верхняя шаровая опора фиксируется к поворотному кулаку УАЗ Патриот через фланец с тремя резьбовыми отверстиями. Соединение реализовано тремя болтами, проходящими снизу вверх через кулак и вкручивающимися непосредственно в корпус опоры. Данная схема обеспечивает жесткую кинематическую связь между ступичным узлом и рычагом подвески.

С противоположной стороны опора крепится к верхнему рычагу подвески посредством шпильки с конусной посадкой. Шпилька входит в коническое отверстие рычага, после чего фиксируется гайкой со шплинтом. Такое исполнение гарантирует точное позиционирование и исключает люфт в месте соединения при динамических нагрузках.

Ключевые особенности крепления

Материал болтов: Класс прочности 10.9, с антикоррозийным покрытием.
Момент затяжки:
- Болты к поворотному кулаку: 90-110 Н·м,
- Гайка шпильки рычага: 70-90 Н·м с обязательным шплинтованием.
Контроль состояния: Регулярная проверка момента затяжки и отсутствия деформации посадочных мест.

Элемент крепления	Тип соединения	Способ фиксации
К поворотному кулаку	Фланцевое (3 точки)	Болты M10
К верхнему рычагу	Коническая шпилька	Гайка + шплинт

Отказ от контровки шплинтом или ослабление момента затяжки приводит к разрушению конического соединения и выходу опоры из строя. Замена требует демонтажа поворотного кулака и использования съемника для выпрессовки шпильки из рычага.

Крепление нижней шаровой опоры

Крепление нижней шаровой опоры к поворотному кулаку УАЗ Патриот является критически важным узлом, обеспечивающим подвижное соединение ступицы колеса с рычагом подвески. Оно реализовано через проушину на самом кулаке, в которую запрессован корпус шаровой опоры. Надежная фиксация опоры в этом посадочном месте гарантирует точное позиционирование колеса и передачу усилий от рулевого управления и подвески.

Снизу через проушину кулака и корпус опоры проходит шпилька крепления. На эту шпильку накручивается контргайка, которая и обеспечивает необходимый момент затяжки, фиксируя шаровую опору в кулаке. От состояния этого крепления напрямую зависит безопасность движения, так как его разрушение или ослабление приводит к потере управления колесом.

Детали крепления и особенности

Основными элементами крепления нижней шаровой опоры к кулаку являются:

Проушина поворотного кулака: Точное посадочное место с запрессованной шаровой опорой.
Шпилька крепления: Проходит снизу через проушину кулака и корпус шаровой опоры.
Контргайка: Навинчивается на шпильку и фиксирует узел с требуемым моментом затяжки.

Конструкция крепления обладает следующими особенностями:

Обеспечивает жесткую фиксацию опоры в кулаке, предотвращая ее люфт и проворачивание.
Позволяет осуществлять замену шаровой опоры без снятия поворотного кулака (в большинстве случаев).
Требует обязательной проверки момента затяжки контргайки при техническом обслуживании.

Параметр крепления	Значение / Описание
Резьба шпильки / гайки	М18х1.5
Момент затяжки контргайки	140-160 Н·м (14-16 кгс·м)
Способ фиксации	Контргайка + возможна шплинтовка (на некоторых моделях/партиях)

Правильная затяжка контргайки имеет первостепенное значение:

Недостаточный момент: Приводит к самоотвинчиванию гайки, появлению люфта в креплении, ускоренному износу посадочного места опоры и кулака, риску вырывания опоры.
Чрезмерный момент: Может вызвать повреждение резьбы шпильки или гайки, деформацию корпуса шаровой опоры или проушины кулака.

Регулярная диагностика состояния крепления и момента затяжки контргайки – обязательная процедура для поддержания безопасности и управляемости автомобиля.

Соединение с рулевой сошкой

Крепление поворотного кулака к рулевой сошке осуществляется через шаровую опору рулевой тяги. Данное соединение представляет собой шарнирный узел, обеспечивающий передачу управляющих усилий от рулевого механизма на колесо при сохранении свободы перемещения в вертикальной плоскости.

Шаровая опора тяги запрессована в проушину сошки и фиксируется гайкой. Сферический палец опоры входит в ответное коническое гнездо на рычаге поворотного кулака, образуя жесткое, но подвижное соединение. Такая конструкция гарантирует точную синхронизацию углов поворота колес.

Конструктивные особенности соединения

Коническая посадка - конус пальца и гнезда обеспечивает самозатягивание под нагрузкой
Пыльник из термостойкой резины - защищает шарнир от грязи и сохраняет смазку
Самоконтрящаяся гайка - предотвращает самопроизвольное откручивание в условиях вибрации

Параметр	Значение
Угол поворота шарнира	до 45° в любом направлении
Диаметр конического пальца	18 мм (стандарт М18×1.5)
Момент затяжки гайки	70-90 Н·м

Критически важным является контроль целостности пыльника - его повреждение приводит к вымыванию смазки и ускоренному износу шарнира. Диагностика осуществляется визуальным осмотром на отсутствие трещин и выдавливания смазочного материала.

Люфт в соединении проверяют покачиванием тяги при вывешенном колесе. Допустимый зазор не должен превышать 1.5 мм. Регулировка не предусмотрена - изношенный шарнир подлежит замене в сборе с рулевой тягой.

Монтажный узел ступицы колеса

Монтажный узел ступицы колеса обеспечивает фиксацию колеса к поворотному кулаку и передачу вращения от приводного вала. Он объединяет ступицу, подшипниковый узел и крепежные элементы, формируя основу вращательного механизма колеса. Герметичность конструкции защищает подшипники от грязи и влаги, критически важна для безотказной работы подвески и трансмиссии.

Узел напрямую взаимодействует с тормозным диском, ШРУСом и датчиками ABS. Конструктивно ступица запрессована в подшипник качения, который монтируется в посадочное гнездо поворотного кулака. Фиксация осуществляется гайкой крепления ступицы с контролируемым моментом затяжки, обеспечивая точное положение колеса и отсутствие осевого люфта.

Ключевые компоненты и особенности

Ступица колеса: Литая стальная деталь с фланцем для крепления колесного диска и шлицами под ШРУС.
Подшипниковый узел: Двухрядный радиально-упорный подшипник закрытого типа, не требующий обслуживания. Обеспечивает вращение с минимальным сопротивлением.
Гайка ступицы: Высокопрочная самоконтрящаяся гайка с конической шайбой. Затягивается динамометрическим ключом (момент 230-250 Н·м для УАЗ Патриот).
Сенсорное кольцо ABS: Интегрировано в ступицу или запрессовано на неё. Считывает скорость вращения для системы антиблокировки тормозов.

Принцип работы и требования к монтажу

При вращении приводного вала крутящий момент через шлицевое соединение передается на ступицу, а затем на колесо. Подшипник воспринимает радиальные и осевые нагрузки. Обязательные условия корректного монтажа:

Очистка посадочных поверхностей поворотного кулака от коррозии и загрязнений.
Проверка состояния подшипника (отсутствие хруста, люфта) перед установкой.
Использование нового ступичного гайки (одноразовая, деформируется при затяжке).
Точное соблюдение момента затяжки гайки динамометрическим ключом.

Параметр	Характеристика (УАЗ Патриот)
Тип подшипника	№ 513093 (аналоги: Timken SET37)
Момент затяжки гайки	235 Н·м ± 15 Н·м
Ресурс узла	100-150 тыс. км (при условии исправности смежных систем)

Типовые неисправности: Появление гула при движении (износ подшипника), биение колеса (деформация ступицы), ошибки ABS (повреждение сенсорного кольца), течь смазки (разрушение сальника). Люфт ступицы проверяется покачиванием колеса в вертикальной плоскости при вывешенном автомобиле.

Фланец крепления тормозного суппорта

Фланец крепления тормозного суппорта представляет собой жесткую литую или кованую металлическую пластину, интегрированную в конструкцию поворотного кулака УАЗ Патриот. Он служит базовой площадкой для точной установки и фиксации суппорта дискового тормоза относительно тормозного ротора.

Элемент оснащен строго позиционированными монтажными отверстиями с резьбой, обеспечивающими надежное болтовое соединение с корпусом суппорта. Геометрия фланца гарантирует параллельность плоскости тормозного диска и оси поршней суппорта, что критично для равномерного износа колодок и эффективности торможения.

Назначение и функциональные особенности

Ключевая задача фланца – обеспечение статичного положения суппорта при динамических нагрузках:

Фиксация суппорта: Жестко удерживает тормозной суппорт, воспринимая все усилия сжатия колодок и крутящий момент от диска.
Передача тормозных усилий: Передает энергию торможения от суппорта через поворотный кулак на подвеску и кузов автомобиля.
Базирование компонентов: Обеспечивает точное взаимное расположение тормозного диска, колодок и рабочих цилиндров суппорта.
Защита: Способствует сохранению соосности элементов тормозного механизма при ударах, вибрациях и температурных деформациях.

Конструктивные характеристики:

Материал изготовления	Высокопрочный чугун или легированная сталь (ковка)
Тип крепления	Резьбовые отверстия под болты (обычно 2 или 4 шт.)
Точность изготовления	Высокая (строгие допуски на плоскостность и расположение отверстий)
Устойчивость	К ударным нагрузкам, вибрациям, коррозии

Важно: Деформация фланца (например, после удара) приводит к перекосу суппорта, неравномерному износу колодок, биению тормозов и снижению эффективности торможения. Замена требует демонтажа поворотного кулака.

Каналы подвода тормозного шланга

Каналы подвода тормозного шланга в поворотном кулаке УАЗ Патриот представляют собой интегрированные в корпус детали сквозные отверстия. Их ключевая функция – защищенная передача тормозной жидкости от неподвижной магистрали к тормозному суппорту, зафиксированному на подвижном кулаке. Это обеспечивает непрерывную работу тормозной системы при любых углах поворота колес.

Конструктивно каналы выполнены в виде прямых или угловых металлических трубок, запрессованных либо отлитых в тело кулака. Они оснащены резьбовыми портами на обоих концах: внешний для подключения гибкого тормозного шланга, внутренний – для соединения с суппортом. Такое решение исключает перегибы шланга и минимизирует риск его повреждения грязевыми отложениями или механическими воздействиями.

Технические и функциональные аспекты

Герметичность соединений: Достигается конусными уплотнениями и медными шайбами в местах резьбовых стыков, предотвращая утечки тормозной жидкости.
Расположение: Каналы смонтированы под углом, обеспечивающим свободное перемещение шланга при повороте руля без натяжения.
Диаметр прохода: Стандартизирован под типоразмер тормозных шлангов (Ø3-5 мм), гарантируя беспрепятственный поток жидкости.

Обслуживание каналов требует контроля целостности резьбовых соединений и отсутствия коррозии во внутренних полостях. Засорение каналов окислами или отложениями приводит к снижению эффективности торможения. При замене поворотного кулака обязательна продувка каналов сжатым воздухом для удаления абразивных частиц.

Масса стандартного поворотного кулака

Стандартный поворотный кулак передней подвески УАЗ Патриот изготавливается методом литья из высокопрочного чугуна. Эта технология обеспечивает необходимую жёсткость и износостойкость детали при восприятии значительных нагрузок от колеса, элементов рулевого управления и подвески.

Масса оригинального поворотного кулака в сборе с установленными штатными подшипниками ступицы составляет 8,5–9,2 кг. Точное значение зависит от модели года выпуска и незначительных технологических допусков при литье. Вес детали без подшипников снижается до 7,8–8,3 кг.

Факторы влияния массы

Данный параметр критичен для динамики и ресурса:

Неподрессоренные массы: увеличение веса кулака напрямую ухудшает плавность хода и стабильность контакта колеса с дорогой
Нагрузки на компоненты: высокая масса создает дополнительные усилия на шаровые опоры, рулевые наконечники и ступичные подшипники
Топливная экономичность: косвенно влияет на расход из-за роста инерционных потерь при разгоне/торможении

Допустимые статические нагрузки

Поворотный кулак УАЗ Патриот рассчитан на строго определённые статические нагрузки, обеспечивающие его целостность и корректную работу подвески. Превышение этих значений ведёт к деформации детали, разрушению подшипниковых узлов или трещинам в металлоконструкции.

Основные виды допустимых статических воздействий включают вертикальную нагрузку от массы автомобиля и боковые усилия, возникающие при парковке на уклоне или действии бокового ветра. Конструкция кулака должна выдерживать эти силы без остаточной деформации в течение всего срока службы.

Ключевые параметры нагрузок

Нормативы для поворотного кулака УАЗ Патриот:

Тип нагрузки	Допустимое значение	Направление воздействия
Вертикальная	до 900 кг	По оси ступицы (вес автомобиля)
Боковая	до 400 кг	Перпендикулярно плоскости вращения колеса
Осевая	до 250 кг	Вдоль оси поворотного шкворня

Критические факторы, влияющие на нагрузочную способность:

Целостность шаровых опор и сайлент-блоков
Состояние подшипников ступицы
Отсутствие коррозии в зонах крепления

Важно: указанные нагрузки относятся исключительно к статическим условиям. При динамических воздействиях (удары, вибрация) допустимые значения снижаются на 15-20%.

Термическая обработка ответственных зон

Ответственные зоны поворотного кулака УАЗ Патриот, включая посадочные места подшипников ступицы, цапфы и крепежные фланцы, подвергаются экстремальным ударным, циклическим и знакопеременным нагрузкам. Термическая обработка этих участков критически важна для обеспечения высокой прочности, износостойкости и усталостной долговечности детали в условиях бездорожья и перепадов температур.

Процесс включает контролируемые операции закалки и отпуска. Закалка формирует мартенситную структуру поверхностного слоя, повышая твердость до 45-55 HRC, а последующий низкотемпературный отпуск снимает внутренние напряжения и обеспечивает оптимальный баланс прочности и вязкости, предотвращая хрупкое разрушение при вибрациях.

Этап обработки	Температура	Время выдержки	Среда охлаждения	Целевой эффект
Закалка	840-860°C	До сквозного прогрева	Индустриальное масло	Мартенситное упрочнение поверхности
Отпуск	180-220°C	90-120 минут	Печь с принудительной конвекцией	Снятие напряжений, повышение ударной вязкости

Ключевые требования к качеству

Контроль параметров осуществляется по трём критериям:

Твердость поверхности в зонах подшипников: не менее 50 HRC после закалки
Глубина упрочнённого слоя: 2.5-4.0 мм для цапф
Отсутствие обезуглероживания: защитная атмосфера в печи

Нарушение режимов ведёт к образованию закалочных трещин или снижению несущей способности, поэтому каждый кулак проходит 100% контроль твёрдости и магнитопорошковую дефектоскопию.

Антикоррозионное покрытие поверхности

Поверхность поворотного кулака УАЗ Патриот подвергается многослойной антикоррозионной обработке для защиты от агрессивных сред. Основной метод – гальваническое цинкование, обеспечивающее электрохимическую барьерную защиту. Толщина слоя цинка варьируется от 15 до 25 мкм в зависимости от технологии нанесения и требований к износостойкости.

Дополнительно на цинковый слой наносится пассивирующее хроматирование, формирующее жёлто-радужную плёнку. Это усиливает адгезию, снижает окисление цинка и минимизирует появление "белой ржавчины". Для критичных зон (посадочные места подшипников, резьбовые отверстия) применяется локальная герметизация ингибиторными составами.

Ключевые характеристики и особенности

Параметр	Значение	Назначение
Тип покрытия	Цинковое гальваническое + хроматирование	Катодная защита стали
Толщина слоя	15-25 мкм	Баланс защиты и точности посадки
Коррозионная стойкость	до 120 часов в соляном тумане	Соответствие ГОСТ 9.308
Температурный диапазон	-45°C до +120°C	Сохранение свойств при эксплуатации

Эксплуатационные ограничения: Механические повреждения (царапины, сколы) нарушают целостность покрытия, провоцируя очаговую коррозию. Контакт с хлоридами (дорожные реагенты) и кислотами требует регулярной мойки. Не допускается:

Зачистка абразивами
Нагрев выше 150°C (разрушение хроматного слоя)
Использование щелочных моек pH>10

Восстановление защиты: При повреждениях обязательна обработка цинк-наполненными грунтами (например, Zinс Rich Primer) с последующим нанесением эпоксидных эмалей. Резьбовые соединения защищаются консервирующими смазками на восковой основе.

Совместимость поворотного кулака УАЗ Патриот со ступичными подшипниками

Конструкция поворотного кулака УАЗ Патриот предусматривает использование исключительно конических роликовых подшипников закрытого типа (с защитными шайбами или интегрированными сальниками). Эти подшипники работают в паре и воспринимают комбинированные нагрузки – как радиальные, так и осевые, что критически важно для правильного функционирования ступицы и системы рулевого управления.

Стандартные подшипники для передних ступиц имеют следующие каталожные номера и размеры: внутренний – 30205 (25×52×16.25 мм), внешний – 30206 (30×62×17.25 мм). При замене обязательна установка обоих подшипников одновременно и их регулировка с помощью ступичной гайки для устранения люфта.

Ключевые параметры совместимости

При выборе аналогов необходимо строго соблюдать:

Геометрические размеры: диаметры посадочных мест в кулаке и на цапфе не допускают отклонений.
Тип конструкции: обязательны двухрядные конические роликоподшипники (серия 30000 по ISO).
Класс точности: не ниже P6 (нормальная точность), рекомендован P5 для тяжелых условий эксплуатации.
Степень защиты: предпочтительны модели с металлическими защитными шайбами (2RS, DD) или контактными сальниками.

Параметр	Внутренний подшипник (30205)	Внешний подшипник (30206)
Внутренний диаметр (d)	25 мм	30 мм
Наружный диаметр (D)	52 мм	62 мм
Ширина (B)	16.25 мм	17.25 мм
Совместимые производители	SKF, FAG, Timken, SNR, отечественные (ВПЗ, ШСПЗ)

Важно: использование подшипников других типов (шариковых, игольчатых) или несоответствующих размеров приводит к ускоренному износу кулака, деформации посадочных мест и разрушению ступичного узла. При установке аналогов проверяйте соответствие посадочных зон и маркировку на упаковке (пример: SKF 30205 J2/Q – индекс J2 указывает на стальную штампованную защиту).

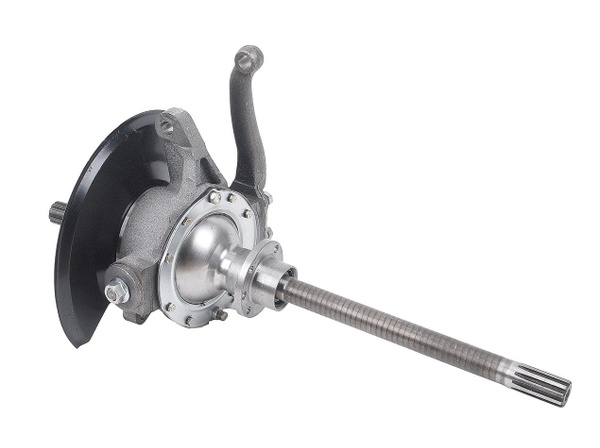

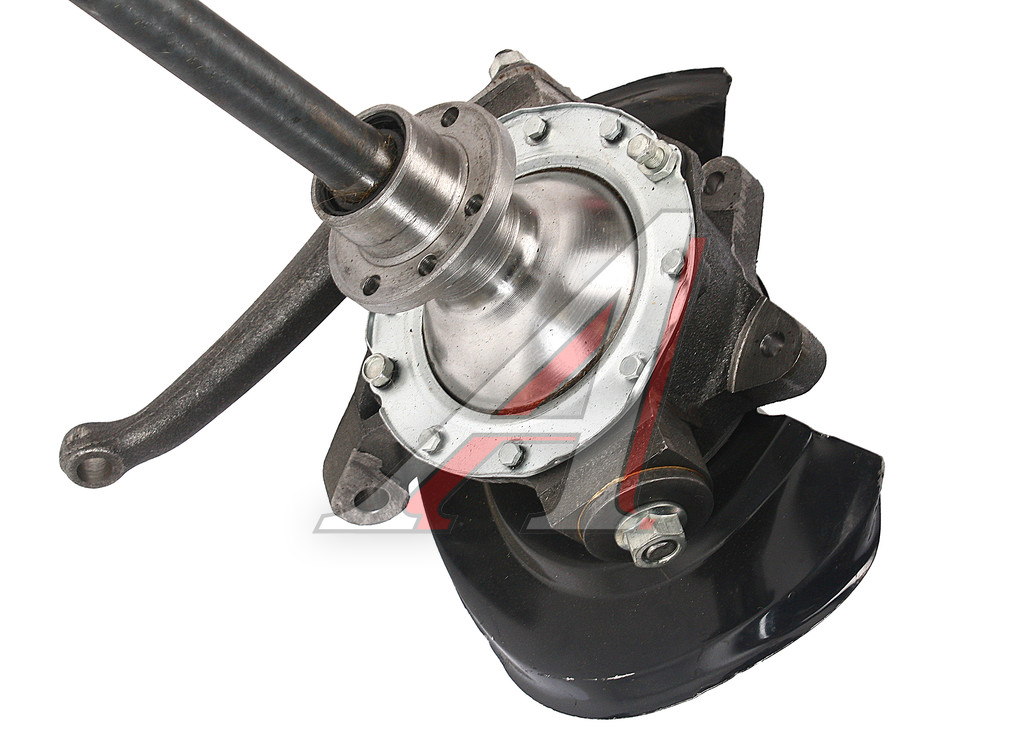

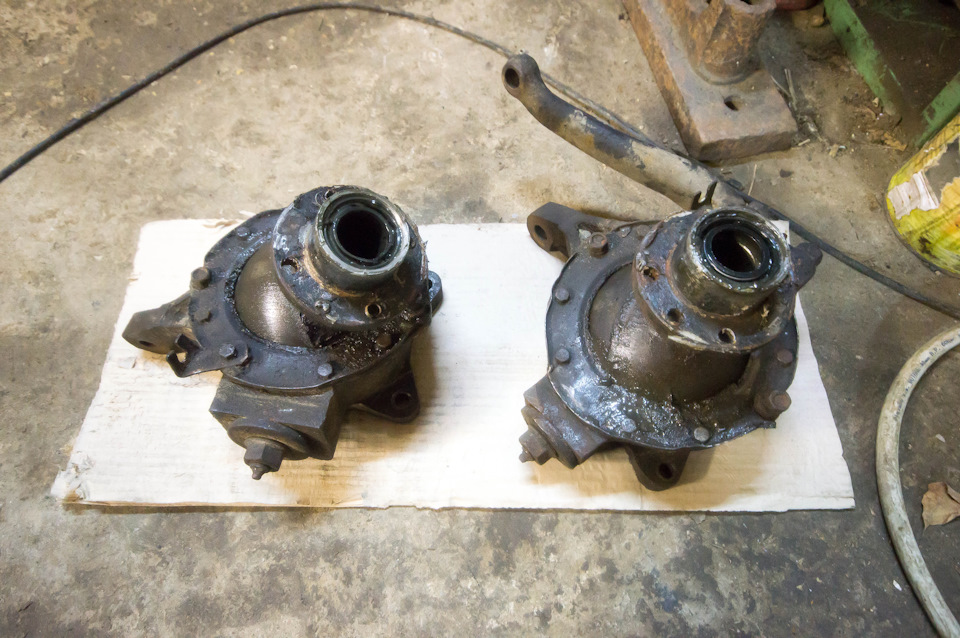

Особенности версий для левого и правого колеса

Поворотные кулаки УАЗ Патриот для левой и правой сторон конструктивно идентичны, но являются зеркальными отражениями друг друга. Такое исполнение обусловлено симметрией подвески и необходимостью обеспечения корректной работы рулевого управления и тормозной системы.

Главное различие заключается в расположении кронштейна для крепления рулевого наконечника: на левом кулаке он ориентирован к задней части автомобиля, на правом – к передней. Это исключает взаимозаменяемость деталей и требует строгого соблюдения стороны установки.

Ключевые конструктивные отличия

Позиция рулевого кронштейна: На левой детали – в заднем секторе, на правой – в переднем.
Ориентация креплений тормозного суппорта: Монтажные площадки зеркально смещены для сохранения позиции суппорта за колесом.
Расположение посадочных зон датчиков ABS (при наличии): Разъемы и крепежные точки адаптированы под проводку соответствующей стороны.

Элемент	Левый кулак	Правый кулак
Кронштейн рулевой тяги	Заднее расположение	Переднее расположение
Позиция суппорта	Смещение влево относительно оси	Смещение вправо относительно оси

Механические повреждения: трещины и сколы

Трещины и сколы на поворотном кулаке УАЗ Патриот возникают преимущественно из-за ударных нагрузок при преодолении препятствий (камни, глубокие ямы), неправильной установки детали или заводских дефектов литья. Эти повреждения концентрируются в критических зонах: у посадочных мест шаровых опор, в основании цапфы, рядом с креплениями ступичного подшипника и на фланце крепления тормозного суппорта.

Даже микротрещины нарушают структурную целостность узла, создавая точки концентрации напряжения. Это приводит к прогрессирующему разрушению металла под действием вибраций и переменных нагрузок. Сколы на посадочных поверхностях вызывают люфты в подшипниках или шаровых, ускоряя их износ и влияя на точность положения колеса.

Ключевые риски и последствия

Внезапное разрушение: Глубокие трещины могут спровоцировать откол части кулака при движении, что приведёт к потере управления колесом.
Деформация узлов: Нарушение геометрии вызывает ускоренный износ:
- Ступичного подшипника
- ШРУСа
- Резины сайлент-блоков подвески
Нарушение торможения: Сколы на фланце суппорта смещают тормозной диск, вызывая биение и снижение эффективности тормозов.

Тип повреждения	Метод диагностики	Действия
Поверхностные сколы (без глубинных трещин)	Визуальный осмотр, очистка от грязи	Шлифовка острых кромок. Допустима эксплуатация при отсутствии трещин
Трещины длиной >5 мм или глубинные	Магнитно-порошковая дефектоскопия	Замена кулака обязательна. Сварка запрещена из-за риска изменения структуры чугуна

Регулярный осмотр кулака (особенно после бездорожья) включает очистку от грязи и проверку проблемных зон на предмет:

Ветвящихся линий, похожих на паутину – признак усталостных трещин.
Локальных выбоин с рваными краями в местах контакта с камнями.
Изменения цвета металла (окисление) вдоль предполагаемой трещины.

Игнорирование повреждений недопустимо – дефекты прогрессируют лавинообразно. Установка б/у кулака возможна только после тщательного контроля целостности.

Последствия деформации посадочных плоскостей

Деформация посадочных плоскостей поворотного кулака УАЗ Патриот нарушает геометрию установки критически важных узлов. Искривление площадок крепления шаровых опор приводит к изменению углов развала/схождения колес, не поддающемуся регулировке. Неравномерное прилегание тормозного суппорта провоцирует перекос направляющих и неравномерный износ колодок.

Поверхности под ступичный подшипник при деформации вызывают его перекос в посадочном гнезде. Это создает эксцентрическую нагрузку на ролики подшипника, вызывая локальный перегрев, ускоренный износ дорожек качения и преждевременный выход из строя. Нарушение соосности вала привода и ступицы дополнительно нагружает ШРУС, приводя к его вибрациям и разрушению.

Ключевые риски и сопутствующие проблемы

Потеря устойчивости рулевого управления – вибрации на руле, самопроизвольный увод автомобиля в сторону
Неравномерный износ резины – "съедание" протектора по краям или центру покрышки за 500-1000 км пробега
Перегрев тормозного диска – локальные посинения от перегрева и коробление поверхности
Разрушение ступичного узла – характерный гул при движении, люфт колеса при покачивании

Деформированная зона	Непосредственное последствие	Косвенные поломки
Площадка верхней шаровой опоры	Смещение оси поворота колеса	Обрыв болтов крепления опоры, разрушение сайлент-блоков рычага
Привалочная плоскость суппорта	Заедание направляющих скоб	Разрыв тормозного шланга, перегрев тормозной жидкости
Кольцевая опора подшипника	Радиальное биение ступицы	Повреждение датчика ABS, обрыв проводов датчика колеса

Важно: деформации часто возникают при затяжке крепежа с превышением момента – фланцы кулака имеют строго определенную толщину металла. Использование некалиброванных динамометрических ключей или ударных гайковертов при монтаже – основная причина искривлений.

Износ посадочных гнёзд шаровых пальцев

Износ гнёзд шаровых пальцев в поворотном кулаке УАЗ Патриот возникает из-за механического разрушения внутренних поверхностей, контактирующих с шаровой частью пальца. Основными причинами являются естественное старение металла, ударные нагрузки при езде по бездорожью, коррозия от влаги и реагентов, а также эксплуатация с уже повреждёнными пыльниками или деформированными пальцами. Разрушение посадочной зоны приводит к потере геометрической точности узла.

Неравномерный износ гнёзд вызывает критический люфт шарнира, что проявляется стуком в передней подвеске при проезде неровностей, "рысканием" автомобиля на скорости и ускоренным износом шин. Без своевременного ремонта это провоцирует вырыв пальца из посадочного места при экстремальных нагрузках, потерю управления и разрушение смежных деталей подвески.

Диагностика и последствия:

Контроль осуществляется визуально (трещины, деформации) и измерением зазора между пальцем и гнездом специнструментом
Критичный износ подтверждается вертикальным биением колеса при вывешивании на подъёмнике
Игнорирование проблемы ведёт к повреждению ступичного подшипника и нарушению углов установки колёс

Способы восстановления:

Замена поворотного кулака в сборе – оптимальный метод при сильном износе
Расточка гнёзд под ремонтные втулки с последующей запрессовкой
Использование эпоксидных композитов для частичного восстановления геометрии (временное решение)

Признак износа	Рекомендуемое действие
Люфт до 0.8 мм	Замена шаровых пальцев и пыльников
Люфт свыше 1 мм	Ремонт гнёзд или замена кулака
Видимая эллипсность гнезда	Обязательная замена поворотного кулака

Диагностика люфтов и перекосов

Контроль состояния поворотного кулака УАЗ Патриот включает обязательную проверку радиального и осевого люфтов в подшипниковых узлах. Чрезмерный зазор свидетельствует об износе подшипников, деформации посадочных мест или ослаблении крепления ступицы. Параллельно оценивается параллельность осей крепления шаровых опор и соосность посадочных поверхностей под ступичный узел.

Перекосы детали определяют при помощи поверочных плит и индикаторных головок, фиксируя отклонение от плоскости в точках крепления. Критичным считается превышение допустимого угла перекоса, приводящее к неравномерному распределению нагрузок, ускоренному износу резинотехнических элементов подвески и нарушению схождения колес.

Порядок выполнения замеров

Радиальный люфт: фиксация индикаторной головки на суппорте с упором в ступицу, покачивание колеса в поперечном направлении.
Осевой люфт: монтаж индикатора параллельно оси ШРУСа, вертикальное раскачивание колеса при вывешенном подвесе.
Геометрия плоскостей: измерение отклонений контрольной плитой от базовых точек крепления шаровых опор относительно оси симметрии.

Важно: диагностику проводят после очистки узла от загрязнений при снятом колесе. Предельные значения осевого люфта не должны превышать 0,1 мм, радиального – 0,15 мм. Обнаружение перекосов свыше 0,5° на посадочных плоскостях требует замены детали.

Замена подшипника ступицы без снятия кулака УАЗ Патриот

Процедура замены подшипника ступицы без демонтажа поворотного кулака возможна при наличии специализированного съемника и сохранении целостности ступичного узла. Данный метод сокращает время работ, но требует аккуратности для предотвращения повреждения смежных компонентов.

Ключевым условием является исправность посадочных мест ступицы и отсутствие критической деформации защитного колпака. Обязательна предварительная диагностика состояния ШРУСа и сальника ступицы – их износ потребует полной разборки узла.

Порядок выполнения работ

Поддомкратьте колесо, снимите колесо и тормозной суппорт (зафиксируйте его проволокой, не допуская провисания тормозного шланга)
Открутите гайку крепления ступицы, используя ударный гайковерт или мощный вороток
Демонтируйте тормозной диск и отожмите датчик ABS от ступицы
Установите съемник за внешний край ступицы, аккуратно выпрессовывая ее вместе с наружной обоймой подшипника
Извлеките стопорное кольцо подшипника из кулака при помощи плоскогубцев
Выбейте внутреннюю обойму подшипника из кулака направленными ударами через оправку, чередуя точки приложения силы
Очистите посадочную полость кулака от загрязнений, проверив отсутствие задиров

Установка нового подшипника:

Нагрейте новый подшипник до 80-90°C для облегчения посадки
Запрессуйте внутреннюю обойму в кулак с помощью оправки, равномерно распределяя усилие
Закрепите подшипник стопорным кольцом
Нанесите консистентную смазку в полость подшипника
Запрессуйте ступицу, контролируя усилие для предотвращения перекоса

Критичные моменты	Последствия нарушений
Использование оправки при запрессовке	Деформация сепаратора подшипника
Контроль момента затяжки гайки ступицы (35-40 кгс·м)	Перегрев подшипника или люфт ступицы
Замена сальника при малейших сомнениях в его состоянии	Вымывание смазки, заклинивание узла

После сборки обязательна проверка отсутствия осевого люфта ступицы и плавности вращения. Первые 50 км избегайте резких разгонов и торможений для приработки подшипника.

Полный демонтаж узла с автомобиля

Перед началом демонтажа поворотного кулака УАЗ Патриот подготовьте необходимый инструмент: комплект рожковых ключей, торцевые головки, съёмник шаровых опор, съёмник рулевых тяг, домкрат и опоры. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом, подложите противооткатные упоры под колёса противоположной оси. Поднимите домкратом нужную сторону, установите на козлы, снимите колесо для обеспечения доступа к узлу.

Отсоедините тормозной суппорт, предварительно отсоединив тормозной шланг от кронштейна кузова. Аккуратно подвесьте суппорт на проволоке к пружине подвески, не допуская провисания шланга. Снимите тормозной диск, открутив направляющие болты. Отсоедините датчик ABS, аккуратно разъединив колодку разъёма. Ослабьте гайку рулевой тяги, используя съёмник для отсоединения наконечника от рычага поворотного кулака.

Последовательность демонтажа

Выбейте шплинты и открутите гайки крепления верхней и нижней шаровых опор.
Установите съёмник шаровых опор, аккуратно выдавите пальцы из посадочных мест поворотного кулака.
Снимите стопорное кольцо и выпрессуйте привод ШРУС из ступицы с помощью съёмного приспособления.
Открутите болты крепления стойки амортизатора к поворотному кулаку.
Извлеките поворотный кулак в сборе со ступицей и подшипником, осторожно сдвигая узел вдоль оси колеса.

Контроль при демонтаже	Важные нюансы
Состояние пыльников ШРУС	Не допускайте провисания тормозного шланга
Целостность резьбовых соединений	Маркируйте положение регулировочных шайб
Люфт ступичного подшипника	Защитите датчик ABS от механических повреждений

После демонтажа тщательно очистите посадочные места от грязи и коррозии. Проверьте состояние смежных деталей: рычагов подвески, сайлент-блоков, пыльников рулевых наконечников. Перед установкой нового узла замените ступичную гайку и шплинты – они подлежат обязательной замене согласно регламенту производителя. Утилизируйте отработанные детали в соответствии с экологическими нормами.

Установка и центрирование нового кулака

Перед монтажом очистите посадочные поверхности ступицы и поворотного кулака от грязи, старой смазки и следов коррозии. Проверьте состояние шкворней, втулок и сальников – при малейшем износе замените их. Нанесите тонкий слой консистентной смазки (например, Литол-24) на шкворни и внутренние стенки посадочных отверстий кулака для защиты от задиров.

Аккуратно наденьте кулак на шкворни, совместив монтажные отверстия со ступицей. Затяните верхнюю и нижнюю гайки шкворней предварительным усилием, оставив возможность для регулировки. Убедитесь, что кулак перемещается вдоль оси шкворня без перекосов – любое заклинивание указывает на нарушение геометрии или загрязнение.

Процедура центрирования

Для точной регулировки зазора между кулаком и ступицей выполните:

Затяните нижнюю гайку шкворня моментом 70-80 Н·м с помощью динамометрического ключа
Проверните кулак 3-4 раза вокруг оси для равномерного распределения смазки
Ослабьте нижнюю гайку до момента свободного проворачивания кулака рукой
Постепенно затягивайте верхнюю гайку с шагом 5 Н·м, контролируя усилие вращения

Оптимальным считается усилие проворачивания 1.5-2.5 кгс·м, измеряемое динамометром на рычаге длиной 0.5 м. При превышении значения ослабьте верхнюю гайку, при недостаточном сопротивлении – подтяните. После регулировки зафиксируйте гайки контровочными пластинами.

Параметр	Значение
Осевой люфт кулака	0.03-0.1 мм
Радиальный зазор	0.02-0.08 мм
Момент затяжки контргаек	160-200 Н·м

Обязательно проверьте соосность отверстий под цапфу полуоси и ШРУС. Отклонение более 0.2 мм приведет к вибрациям и ускоренному износу трансмиссии. После установки колес проведите тестовый заезд на малой скорости – посторонние стуки или неравномерный нагрев ступицы указывают на ошибки центрирования.

Узел крепления	Момент затяжки (Н·м)
Болты шаровой опоры к поворотному кулаку	70-90
Гайка ступичного подшипника	180-220
Болты крепления стойки амортизатора	90-110
Болты поворотного кулака к рычагу подвески	100-130

Требуемые моменты усилий при сборке

Соблюдение регламентированных моментов затяжки резьбовых соединений при монтаже поворотного кулака критически важно для безопасной эксплуатации УАЗ Патриот. Отклонение от установленных значений может привести к деформации компонентов подвески, ускоренному износу узлов или внезапному отказу рулевого управления.

Применение динамометрического ключа с предварительной очисткой резьбы и посадочных поверхностей обязательно. Затяжка выполняется в несколько этапов по схемам «крест-накрест» или «звезда» для обеспечения равномерного распределения нагрузки. После обкатки (пробег 300-500 км) необходима контрольная проверка моментов.

Узел/компонент	Момент усилия (Н·м)
Гайка ступицы колеса	180–220
Болты крепления поворотного кулака к верхней шаровой опоре	90–110
Болты крепления поворотного кулака к нижней шаровой опоре	90–110
Гайка крепления шарового шарнира рулевой тяги	40–50
Болты крепления тормозного суппорта	30–40
Болты крепления датчика ABS	8–12

Сравнение заводских и усиленных аналогов

Заводские поворотные кулаки УАЗ Патриот изготавливаются из стандартного серого чугуна методом литья. Они рассчитаны на эксплуатацию в штатных дорожных условиях с умеренными нагрузками. Конструктивно имеют базовую толщину стенок и минимальные технологические ребра жесткости, что соответствует требованиям оригинальной подвески.

Усиленные аналоги производятся из высокопрочного чугуна или легированной стали с добавлением марганца и хрома. При их создании используются методы ковки или точного литья под давлением, что обеспечивает однородную структуру металла. Геометрия усиленных кулаков включает утолщенные стенки критических зон, дополнительные перемычки и ребра жесткости в местах концентрации напряжений.

Параметр	Заводской кулак	Усиленный аналог
Материал	Серый чугун СЧ20	Легированная сталь 40Х/высокопрочный чугун
Конструкция	Базовая толщина стенок, стандартные ребра жесткости	Утолщенные стенки (+15-30%), усиленные перемычки, дополнительные ребра
Прочность	Достаточна для дорог с твердым покрытием	Выдерживает ударные нагрузки при бездорожье
Ресурс	80-120 тыс. км (при аккуратной эксплуатации)	150-200 тыс. км (в экстремальных условиях)
Стоимость	Ниже на 40-60%	Выше за счет сложной технологии
Назначение	Город/трасса, легкое бездорожье	Экстремальное бездорожье, тюнинг подвески, увеличенные колеса

Ключевые отличия в эксплуатации: Усиленные кулаки устойчивы к деформациям при:

Использовании колес диаметром от 32 дюймов
Постоянной езде по пересеченной местности
Установке жестких внедорожных пружин
Резких ударах о препятствия (камни, пни)

Ограничения: Усиленные аналоги увеличивают нагрузку на рулевую рейку и подшипники ступиц из-за большего веса. Требуют контроля зазоров при установке и регулярной диагностики смежных узлов.

Проверка геометрии после тяжёлого бездорожья

Экстремальная эксплуатация УАЗ Патриот создаёт ударные нагрузки на подвеску, способные вызвать деформацию рычагов, балки моста или поворотных кулаков. Нарушение геометрии проявляется уводом автомобиля в сторону, неравномерным износом шин, вибрациями на руле и изменением положения руля при прямолинейном движении. Игнорирование этих симптомов ведёт к ускоренному разрушению шарниров и резинотехнических элементов.

Поворотный кулак как узел крепления ступицы и точки установки ШРУСа особенно уязвим при боковых ударах о камни или глубокие колдобины. Его смещение всего на 2-3 мм критично влияет на углы установки колес и кинематику рулевого управления. Контроль геометрии обязателен после форсирования глубокой грязи, преодоления "стиральной доски" или жесткого контакта с препятствиями.

Процедура диагностики

Визуальный осмотр:
- Проверка целостности поворотных кулаков, рычагов и сайлентблоков на трещины или вмятины
- Контроль отсутствия подтёков смазки из шаровых опор и ШРУСов

Измерение параметров:

Метод	Норма для УАЗ Патриот	Допуск
Схождение передних колёс	0±1 мм	±0.5 мм на сторону
Развал передних колёс	0°±30'	±15' на сторону
Продольный угол шкворня (кастер)	3°30'	±30'

Проверка симметрии:
- Замер расстояний от центров ступиц до контрольных точек рамы
- Контроль параллельности переднего и заднего мостов

При обнаружении отклонений сначала заменяют деформированные детали (рычаги, поворотные кулаки, тяги), затем выполняют регулировку сход-развала. Особое внимание уделяют состоянию шаровых опор и сайлентблоков верхних рычагов - их износ маскирует последствия ударов. После замены элементов обязателен повторный замер углов на компьютерном стенде.

Обслуживание шкворневой группы (для модификаций)

Плановое обслуживание шкворневого узла включает диагностику люфтов, замену смазки и контроль состояния втулок/подшипников. Для модификаций УАЗ Патриот с усиленной подвеской или увеличенной колесной базой процедуры требуют повышенного внимания к нагрузочным элементам из-за возросших динамических усилий. Обязательно проверяется целостность пыльников и сальников, предотвращающих загрязнение трущихся поверхностей.

При эксплуатации в условиях бездорожья или с установкой колес увеличенного диаметра рекомендуется сокращать межсервисные интервалы. Особое внимание уделяется шкворням с тефлоновыми втулками – их износ напрямую влияет на точность рулевого управления. Для версий с лифтованной подвеской обязательна регулировка углов установки колес после любых работ со шкворневым узлом.

Ключевые процедуры и параметры

Диагностика люфтов:
- Продольный люфт ступицы: максимум 1.5 мм (проверяется покачиванием колеса в положении "3 и 9 часов")
- Осевой люфт шкворня: не более 0.05 мм (контролируется индикатором)
Смазка:
- Используется тугоплавкая литиевая смазка ШРБ-4 или специализированные составы для шкворней
- Заправка через пресс-масленки до выхода свежей смазки из зазоров
Замена компонентов:
- Втулки: при превышении зазора 0.8 мм между шкворнем и поворотным кулаком
- Опорные подшипники: при наличии задиров или изменении усилия проворачивания

Тип модификации	Периодичность ТО	Особые требования
Стандартная подвеска	Каждые 20 000 км	Визуальный контроль пыльников
Лифт ≥ 50 мм	Каждые 10 000 км	Обязательная регулировка развала после обслуживания
Эксплуатация в грязи/песке	После каждого выезда	Промывка узла перед смазкой

При затяжке резьбовых соединений соблюдайте момент 120-140 Н·м для гайки шкворня и 90-110 Н·м для стопорных болтов. После сборки проверьте отсутствие подклинивания поворотного кулака на всех углах поворота руля. Для моделей с электроусилителем руля выполните калибровку датчика угла поворота.

Необходимость схода-развала после вмешательства

Поворотный кулак УАЗ Патриот интегрирован в сложную кинематику подвески и рулевого управления. Любое вмешательство – замена самого кулака, шаровых опор, сайлентблоков рычагов или элементов рулевых тяг – неизбежно затрагивает крепежные точки и геометрию узлов, ответственных за положение колес. Даже незначительные отклонения при монтаже (например, разница в затяжке болтов или смещение регулировочных шайб) изменяют базовые углы установки.

Без последующей регулировки схода-развала нарушаются заводские параметры кастера, развала и схождения колес. Это приводит к неконтролируемому изменению пятна контакта шины с дорогой, повышению нагрузки на детали рулевого управления и подвески, а также критично влияет на точность реакции автомобиля на действия водителя. Игнорирование процедуры делает замену кулака неполноценным ремонтом, создающим предпосылки для новых неисправностей.

Последствия отсутствия регулировки

Ускоренный износ шин: Неравномерное истирание протектора ("гребенка" при нарушенном схождении, односторонний износ при неправильном развале).
Ухудшение управляемости: Увод автомобиля в сторону, "плавание" по дороге, необходимость постоянного подруливания, снижение курсовой устойчивости.
Повышенная нагрузка на смежные узлы: Ускоренный выход из строя рулевых наконечников, тяг, шаровых опор и подшипников ступиц из-за работы в нерасчетных положениях.
Снижение безопасности: Ухудшение сцепления с дорогой (особенно на мокрой/скользкой поверхности), увеличение тормозного пути, риск потери контроля.
Повышенный расход топлива: Увеличение сопротивления качению из-за неправильного положения колес.

Регулировка схода-развала на профессиональном стенде – обязательный завершающий этап любых работ с поворотным кулаком или смежными компонентами ходовой части УАЗ Патриот. Только она гарантирует восстановление оптимальных углов установки колес, заложенных производителем, и обеспечивает безопасность, предсказуемую управляемость, экономичность и долговечность шин и элементов подвески.

Типичные ошибки при самостоятельном ремонте

Неправильная диагностика – распространённая проблема, когда автовладельцы путают симптомы износа поворотного кулака (стук, вибрация руля, неравномерный износ шин) с неисправностями рулевой рейки, шаровых опор или ступичных подшипников. Это ведёт к замене исправных узлов и бесполезной трате ресурсов.

Пренебрежение регламентом затяжки резьбовых соединений критично для безопасности: слабый момент крепления ступичной гайки вызывает люфт колеса, а чрезмерное усилие повреждает подшипники. Игнорирование необходимости динамометрического ключа гарантированно приводит к повторному ремонту.

Основные технические просчёты

Установка неоригинальных или контрафактных запчастей (особенно китайского производства): дешёвые аналоги часто не соответствуют допускам по твердости металла или геометрии, что провоцирует ускоренный износ и разрушение узла.
Нарушение последовательности монтажа: сборка компонентов без соблюдения схемы производителя (например, перепутанный порядок шайб или сальников) вызывает перекосы и заклинивание.
Использование ударного инструмента при запрессовке подшипников или сайлент-блоков: приводит к деформации посадочных мест и нарушению соосности.

Недостаточная очистка посадочных поверхностей от грязи и коррозии перед установкой новых деталей – частая причина преждевременного выхода из строя подшипников и сальников. Абразивные частицы действуют как абразив, ускоряя износ.

Ошибка	Последствие	Решение
Отсутствие смазки шлицев цапфы	Закисание соединения, невозможность демонтажа при следующем ремонте	Нанесение графитовой смазки перед сборкой
Незамена стопорных колец и пыльников	Попадание воды в подшипники, потеря фиксации деталей	Обязательная замена одноразовых элементов
Игнорирование регулировки подшипников	Перегрев ступицы, разрушение подшипникового узла	Контроль осевого люфта после затяжки гайки

Отказ от проверки соосности моста после сборки – серьёзное упущение. Деформации поворотного кулака или неправильная затяжка изменяют угол развала, что влечёт ускоренный износ шин и ухудшение управляемости. Обязателен контроль на стенде.

Список источников

При подготовке материалов о конструкции поворотного кулака УАЗ Патриот использовались технические документы и экспертные публикации.

Ключевые источники информации включают специализированную литературу и официальные данные производителя.

Официальное руководство по ремонту и техническому обслуживанию УАЗ Патриот
Каталоги запасных частей УАЗ с техническими спецификациями компонентов подвески
Технические отчеты испытательных лабораторий по нагрузкам узлов передней оси
Монографии по конструкции внедорожных шасси отечественного производства
Материалы автотехнических конференций по проблемам износа ходовой части
Инженерные расчеты нагрузок на элементы рулевого управления
Сравнительные анализы модификаций подвески разных лет выпуска
