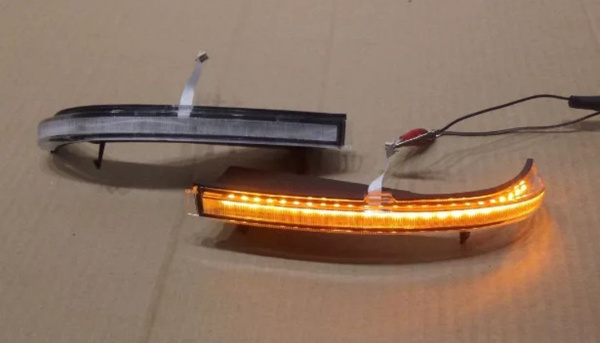

Повторитель поворота на зеркале автомобиля

Статья обновлена: 18.08.2025

Сигнал поворота – критически важный элемент коммуникации на дороге. Его своевременная и четкая подача предотвращает аварии.

Стандартные повторители, расположенные на крыльях, могут быть плохо видны другим участникам движения в плотном потоке или при сложных погодных условиях.

Интеграция сигнала поворота непосредственно в корпус бокового зеркала заднего вида решает эту проблему. Такой повторитель обеспечивает лучшую видимость маневра.

Эта статья расскажет о принципах работы, типах и преимуществах повторителей поворота в зеркалах, а также о вопросах их установки и эксплуатации.

Снятие штатного зеркала для установки модуля

Отсоедините электрический разъем зеркала, аккуратно нажав на фиксатор и потянув колодку от корпуса. Избегайте резких движений, чтобы не повредить контакты или провода.

Снимите декоративную накладку у основания зеркала, поддев её пластиковой монтажкой. Обнаружьте крепежные болты, скрытые под накладкой, и выкрутите их подходящим инструментом (обычно Torx T10-T15).

Последовательность демонтажа

Отключите питание, сняв клемму с аккумулятора для предотвращения короткого замыкания
Сдвиньте зеркало в крайнее верхнее положение, обеспечив доступ к креплениям
Удерживайте корпус зеркала одной рукой при откручивании болтов

Деталь	Действие
Электропроводка	Аккуратно выведите жгут из технологического отверстия
Регулятор положения	Отсоедините пластмассовые защелки (при наличии)

Важно: помечайте болты и детали при разборке, используя контейнеры или магнитный коврик. После снятия протрите посадочное место от пыли салфеткой из микрофибры.

Разборка корпуса зеркала без повреждений

Аккуратная разборка требует терпения и правильного инструмента. Подготовьте пластиковые монтажные лопатки, тонкую отвертку с защитой от царапин, пинцет и фен для локального прогрева стыков.

Перед началом изучите конструкцию корпуса: защелки обычно расположены по периметру зеркала и скрыты под уплотнителем. Избегайте металлических инструментов – они оставляют вмятины и повреждают клипсы.

Последовательность действий

Прогрев стыков: Феном (t≤70°C) обработайте периметр корпуса 2-3 минуты для пластификации клея и снижения хрупкости клипс.
Снятие уплотнителя: Пинцетом подденьте резиновый уплотнитель стекла, аккуратно извлеките его по всему контуру.
Отсоединение клипс:
- Вставьте пластиковую лопатку в зазор между корпусом и стеклом под углом 30°
- Медленно проворачивайте инструмент, нащупывая сопротивление защелок
- При щелчке фиксатора зафиксируйте лопатку, аналогично освободите соседние клипсы

Критические моменты: При заклинивании клипс не применяйте силу – повторно прогрейте зону. Для зеркал с подогревом отсоедините клеммы питания до извлечения стекла, потянув за разъем пинцетом.

Тип крепления	Инструмент	Особенности
Внешние клипсы (4-6 шт)	Широкая лопатка (5 см)	Давить перпендикулярно корпусу
Центральный фиксатор	Узкая лопатка (1 см)	Требует заглубления на 8-10 мм

Способы фиксации повторителя на зеркальной основе

Крепление повторителя поворота к зеркалу требует надежной фиксации, обеспечивающей устойчивость к вибрациям, перепадам температур и воздействию окружающей среды. Выбор метода зависит от конструкции зеркала, материала основы и требований к эстетике.

Основные способы монтажа включают механические и клеевые решения, каждое из которых обладает специфическими преимуществами и ограничениями. Важнейшими критериями являются прочность соединения и сохранение целостности зеркального покрытия.

Распространенные методы фиксации

1. Клеевые составы:

Двусторонний скотч VHB (Very High Bond): Применяется для гладких поверхностей. Требует идеальной очистки основы и прижима при установке.
Специализированные автоклеи (полиуретановые, силиконовые): Обеспечивают высокую адгезию к сложным пластикам. Необходима выдержка для полимеризации.

2. Механические крепления:

Стяжные хомуты или клипсы: Охватывают корпус зеркала. Подходят для моделей с выраженной задней кромкой или ребрами жесткости.
Резьбовые шпильки: Используются при наличии технологических отверстий в корпусе зеркала. Требуют сверления и герметизации точек ввода.

3. Комбинированные системы:

Клей + фиксирующие скобы: Повышает надежность, распределяя нагрузку.
Магнитные платформы: Редко применяются из-за риска смещения, актуальны только для временного монтажа.

Сравнение методов

Метод	Прочность	Сложность демонтажа	Риск повреждения зеркала
Клей VHB	Высокая	Средняя (требует нагрева)	Низкий
Автоклей	Очень высокая	Высокая	Средний (остатки клея)
Хомуты	Средняя	Низкая	Минимальный
Шпильки	Максимальная	Высокая	Высокий (сверление)

Ключевые рекомендации: Обязательна предварительная обезжиривающая обработка поверхности. При использовании клеев избегать точечного нанесения – состав распределяется равномерным слоем. Механический крепеж не должен пережимать пластиковые детали зеркала во избежание деформации.

Пайка проводов: цветовая маркировка контактов

При подключении повторителя поворота к зеркалу автомобиля критически важно соблюдать цветовую маркировку проводов. Неправильное соединение может привести к короткому замыканию, отказу системы указателей поворота или повреждению бортовой электроники. Каждый цвет соответствует определенной функции, что упрощает идентификацию при монтаже.

Стандартная маркировка проводов в большинстве автомобилей европейского и азиатского производства включает следующие базовые цвета. Для американских машин цветовая схема может отличаться – необходима сверка с технической документацией конкретной модели.

Типовая расшифровка цветов

Цвет провода	Назначение
Жёлтый	Левый указатель поворота (+12V при активации)
Зелёный	Правый указатель поворота (+12V при активации)
Чёрный/Коричневый	Земля (масса, GND)
Красный	Постоянное питание +12V (для повторителей с подсветкой)
Белый/Серый	Габаритный огонь (питание при включении света)

Особенности подключения: Для повторителей без подсветки используются только три провода – левый/правый поворотники и масса. При пайке обязательно изолируйте термоусадкой каждое соединение. Проверяйте мультиметром отсутствие контакта между соседними линиями перед финальной сборкой.

Подключение к проводке штатных указателей поворота

Определите место подключения к штатной проводке поворотников. Чаще всего используют разъемы фар или участки проводки в дверных стойках. Предварительно снимите клеммы с АКБ для исключения короткого замыкания.

Зачистите изоляцию на проводах повторителя и штатной проводке. Используйте тестер для точного определения фаз: (+12В при включенном поворотнике, массу идущую к кузову, постоянный "+" для подсветки). Избегайте повреждения заводских жгутов.

Варианты подключения

Способы соединения проводов:

Скрутка с изоляцией термоусадкой (требует аккуратности)
Оригинальные клипсы-скотчлоки (прорезают изоляцию без зачистки)
Пайка с последующей герметизацией (надежно, но трудоемко)

Обязательные этапы:

Фиксация проводов стяжками вдали от подвижных деталей
Проверка синхронности работы со штатными поворотниками
Тестирование всех режимов: аварийка, левый/правый сигнал

Цвет провода повторителя	Подключение
Красный/оранжевый	+12В сигнал поворота (соответствующей стороны)
Черный/коричневый	Масса (кузов автомобиля)
Белый/желтый	+12В подсветка зеркала (при наличии)

Герметизация стыков после монтажа повторителя поворота

Правильная герметизация стыков между корпусом повторителя и зеркалом автомобиля критически важна для предотвращения проникновения влаги, пыли и дорожных реагентов. Негерметичные соединения приводят к окислению контактов, запотеванию оптики, выходу из строя светодиодов и коррозии крепежных элементов. Длительное воздействие воды провоцирует короткие замыкания и разрушение пластиковых деталей.

Перед нанесением герметика тщательно очистите прилегающие поверхности по периметру стыка от остатков заводской мастики, грязи и следов монтажа. Обезжирьте зону обработки изопропиловым спиртом или специализированным автомобильным очистителем. Убедитесь в отсутствии зазоров более 1-2 мм – при их наличии требуется установка уплотнительной ленты.

Технология нанесения герметика

Используйте черный или прозрачный автомобильный полиуретановый герметик (например, Henkel Teroson PU 9220 или 3M Auto Bedding Compound), устойчивый к УФ-излучению и перепадам температур. Наносите состав непрерывной полосой толщиной 3-4 мм:

Срежьте носик тубы под углом 45°
Заполните шов равномерным движением без разрывов
Сразу удалите излишки влажным резиновым шпателем
Не допускайте попадания состава на линзу повторителя

Выдержите время первичной полимеризации (указано на упаковке, обычно 15-30 минут) перед эксплуатацией автомобиля. Полное отверждение происходит за 12-24 часа – в этот период избегайте мойки кузова. Контролируйте герметичность при первом попадании под дождь: отсутствие капель воды внутри корпуса подтверждает качество работ.

Тестирование синхронизации с основными сигналами

Проверка временной синхронизации работы повторителя с основными указателями поворота является ключевым критерием безопасности. Задержка включения/выключения модуля на зеркале относительно штатных ламп не должна превышать 20 мс, что соответствует требованиям ECE R48 и ГОСТ Р 41.48. Для измерения используется высокоскоростная видеосъемка (1000 кадров/с) или осциллограф, подключенный параллельно к цепям основного и дополнительного сигналов.

Эталоном выступает штатная система указателей поворота автомобиля. Тестирование проводится в трех режимах: штатное срабатывание при активации поворотника, аварийная сигнализация, а также экстремальные условия (напряжение бортовой сети 9-16В, температура -40°C/+85°C). Фиксируется время между первым зажиганием основной лампы и реакцией повторителя на зеркале для каждого цикла мигания.

Критерии оценки результатов

Норма: Совпадение фаз включения/выключения в пределах 1 цикла мигания (±50 мс)
Отклонение: Расхождение более 3 циклов подряд при стабильном напряжении
Брак: Постоянное опережение/запаздывание свыше 100 мс

Параметр	Допуск	Метод контроля
Задержка включения	≤ 20 мс	Осциллограф Tektronix P5200A
Расхождение фаз	±5% длительности импульса	Видеоанализ Phantom Miro
Стабильность при скачках напряжения	Без сбоев циклов	Регулируемый источник питания

Обязательной является проверка синхронизации при одновременной работе других потребителей: включенных фарах, стеклоподъемниках, аудиосистеме. Помехи от генератора или электродвигателей не должны влиять на синхронность сигналов. Для CAN-шин дополнительно анализируется задержка передачи команд от блока управления кузовом (BCM) к модулю зеркала.

Подбор повторителя под форму вашего зеркала

Геометрия зеркала напрямую влияет на совместимость с повторителем поворота. Неправильно подобранная форма создаст зазоры, ухудшит герметизацию или нарушит эстетику. Современные модели выпускаются под распространенные конфигурации: прямоугольные, трапециевидные, скругленные, каплевидные и сложноизогнутые.

Для точного определения типа снимите штатное зеркало и обведите его контур на бумаге, либо замерьте ключевые параметры линейкой. Учитывайте не только внешний край, но и кривизну стекла – сферические зеркала требуют аксессуаров с аналогичным изгибом. Особое внимание уделите крепежным элементам на тыльной стороне.

Форма зеркала	Особенности повторителя	Примеры авто
Прямоугольная	Ровные грани, углы 90°	Lada Vesta, Kia Rio
Трапециевидная	Сужение к креплению	Volkswagen Polo, Skoda Rapid
Сфера	Изогнутая основа	Hyundai Creta, Toyota RAV4

Калибровка угла обзора светового сигнала

Точная калибровка угла обзора повторителя поворота критична для выполнения требований ЕЭК ООН №48 и других международных стандартов. Несоответствие заданным параметрам видимости снижает эффективность предупреждающего сигнала, повышая риск ДТП при перестроении или повороте, особенно в условиях ограниченной видимости.

Процедура выполняется на специализированном оптическом стенде, где зеркало с интегрированным повторителем фиксируется в штативе, имитирующем установочное положение на автомобиле. Оператор с помощью гониометра измеряет световой пучок относительно контрольных осей, регистрируя углы рассеивания в горизонтальной и вертикальной плоскостях.

Ключевые параметры и этапы настройки

Основные регулировочные точки включают:

Горизонтальный охват: ≥20° внутрь и ≥45° наружу от оси автомобиля.
Вертикальный охват: ≥15° выше и ниже оптического центра.
Интенсивность свечения: 40-200 кд в зоне основного действия.

Коррекция осуществляется через позиционирование светодиодного модуля внутри корпуса зеркала. После механической юстировки проводят верификацию в темной камере с использованием фотодетекторов, размещенных на сферическом позиционирующем устройстве.

Параметр	Требуемый диапазон	Допуск
Горизонтальный угол	65° (мин.)	±2°
Вертикальный угол	30° (мин.)	±1.5°
Угол видимости от оси	≥80% зоны	Без отклонений

Ошибки калибровки приводят к "слепым" секторам, где сигнал не обнаруживается водителями соседних транспортных средств. Особенно критичны недостаточный наружный угол (снижает видимость для обгоняющих авто) и заниженный вертикальный охват (теряется при раскачивании ТС на неровностях).

Устранение ошибок CAN-шины после установки

После монтажа повторителя поворота на зеркало диагностика часто выявляет ошибки CAN-шины (коды Uxxxx), вызванные нарушением протокола обмена данными. Это происходит из-за некорректного подключения дополнительного оборудования к цифровой шине или программного конфликта между штатными модулями и новым устройством.

Паразитное потребление тока повторителем в режиме ожидания также способно провоцировать сбои CAN-сети при низком напряжении бортовой сети. Требуется поэтапная проверка как физических параметров подключения, так и логики работы системы.

Методы диагностики и решения

Этапы устранения неисправностей:

Проверка сопротивления шины – замер мультиметром на разъёме OBD-II:
- Норма: 60 Ом (параллельное подключение терминаторов)
- Отклонение указывает на обрыв/КЗ проводки
Анализ распиновки – сверка контактов повторителя с распиновкой CAN-шины автомобиля:

Цвет провода повторителя Назначение

Жёлтый CAN-High

Зелёный CAN-Low

Красный +12V (зажигание)

Чёрный Масса
Обновление прошивки – установка актуального ПО для повторителя через USB-адаптер для совместимости с CAN-протоколом авто
Добавление нагрузки – монтаж резистора 500 Ом параллельно шине при отсутствии терминаторов в повторителе

Цвет провода повторителя	Назначение
Жёлтый	CAN-High
Зелёный	CAN-Low
Красный	+12V (зажигание)
Чёрный	Масса

Критические ошибки подключения: перепутаны CAN-High/CAN-Low, прямое соединение с шиной без согласующего модуля, "подвешивание" неиспользуемых проводов. Требуется перекоммутация с изоляцией всех контактов согласно электросхеме конкретной модели авто.

Временное отключение при ТО (для диагностики)

При проведении технического обслуживания автомобиля, механики часто временно отключают повторитель поворота (динамический указатель поворота), интегрированный в зеркало бокового вида. Эта процедура необходима для точной диагностики электросистемы автомобиля и выявления возможных неисправностей. Отсоединение питания позволяет исключить сигнальную цепь из общей схемы при проверке реле, предохранителей или контроллера кузова.

Для отключения используется несколько методов: извлечение предохранителя цепи указателей поворота (F25-F32 в зависимости от модели), отсоединение клеммы аккумулятора или демонтаж разъёма непосредственно на зеркале. Последний вариант предпочтителен при локальной проверке компонента – например, для тестирования светодиодной ленты на предмет перегорания сегментов или коррозии контактов.

Ключевые этапы диагностики

После деактивации повторителя выполняются следующие действия:

Визуальный осмотр: проверка целостности проводки, состояния разъёмов и отсутствия окислов.
Замер параметров:
- Тестером контролируется напряжение на фишке зеркала при активации поворотника.
- Проверяется сопротивление светодиодной матрицы (норма: 30-60 Ом в зависимости от модели).
Симуляция сигнала: подача тестового напряжения +12V напрямую на контакты повторителя для подтверждения его работоспособности.

Параметр диагностики	Нормальное значение	Отклонение
Напряжение в цепи	12.0-14.2V	Обрыв/КЗ при 0V
Потребляемый ток	120-180mA	Свыше 200mA – КЗ

Важно! После завершения работ обязательна реактивация системы с проверкой синхронизации работы повторителя с основными указателями поворота. Несоблюдение этого требования может привести к ошибкам в CAN-шине.

Замена перегоревших светодиодных элементов

Для замены перегоревших светодиодов в повторителе поворота зеркала потребуется демонтировать модуль с корпуса автомобиля. Аккуратно отсоедините крепления и электрический разъем, избегая повреждения проводки. Снимите защитную крышку корпуса повторителя, используя тонкую пластиковую лопатку для сохранения целостности клипс.

После вскрытия корпуса визуально определите неисправные светодиоды на гибкой печатной плате. Требуется паяльное оборудование с тонким жалом и термофеном для демонтажа SMD-компонентов. Удалите остатки припоя с контактных площадок перед установкой новых элементов.

Критические этапы замены

Подбор компонентов: используйте светодиоды с идентичными параметрами (цвет, напряжение, сила тока). Несоответствие характеристик приведет к дисбалансу яркости или перегреву цепи.

Нанесите флюс на контактные площадки
Установите светодиод с соблюдением полярности (анод/катод)
Прогрейте паяльником (260-300°C) не дольше 3 секунд
Проверьте отсутствие перемычек припоя между контактами

Важно: перед сборкой выполните тестовое подключение к бортовой сети через ограничивающий резистор. Контролируйте равномерность свечения всех элементов секции.

Тип ошибки	Последствие	Профилактика
Перегрев при пайке	Деградация кристалла	Использование термофена с контролем температуры
Нарушение полярности	Неработоспособность элемента	Проверка маркировки на плате
Замыкание контактов	Выход из строя контроллера	Визуальный осмотр под увеличением

После успешной проверки загерметизируйте корпус силиконовым составом, защищающим плату от влаги. Установите модуль на штатное место, убедившись в корректной работе повторителя при активации сигнала поворота.

Особенности установки на хромированные модели зеркал

Хромированные поверхности требуют деликатного подхода при монтаже повторителя поворота. Агрессивные методы фиксации могут вызвать необратимые повреждения глянцевого покрытия, включая царапины или отслоение хромированного слоя. Необходимо исключить применение абразивных очистителей и металлических скребков на подготовительном этапе.

Ключевым фактором становится выбор специализированного двухстороннего скотча с адаптированной клеевой основой. Обычные составы демонстрируют недостаточную адгезию с глянцевыми поверхностями и могут отклеиваться при перепадах температур. Требуется использование термостойких монтажных лент с акриловой клеевой прослойкой, разработанных специально для хромированных покрытий.

Технология монтажа

Обязательные этапы установки включают:

Обезжиривание: Обработка спиртовым раствором без аммиака (изопропиловым) с последующей сушкой микрофиброй
Термоактивация: Прогревание зоны монтажа феном до 40-50°C для улучшения адгезии
Контурная разметка: Нанесение водорастворимого маркера по шаблону

При размещении модуля критично избегать точечных нагрузок на хромированную рамку. Равномерное прижатие осуществляется через демпфирующую прокладку в течение 60 секунд. Финишная обработка герметиком производится исключительно по внутреннему периметру крепления.

Тип крепежа	Риск для покрытия	Рекомендации
Стандартный скотч 3М VHB	Отслоение при +80°C	Только термостойкие модификации
Клеевые составы	Химическая коррозия	Запрещены кислотные герметики
Механические клипсы	Деформация канта	Допустимы только бесконтактные системы

Повышение видимости в дождь: проверка гидроизоляции

Герметичность корпуса повторителя поворота критична для его работы во влажных условиях. Нарушение целостности уплотнителей или микротрещины приводят к проникновению воды внутрь корпуса, вызывая конденсат на внутренней поверхности линзы. Это резко снижает яркость сигнала и равномерность свечения, делая указатель малозаметным для других участников движения.

Скопление влаги внутри модуля провоцирует коррозию контактов и светодиодных элементов, что ведет к постепенному выходу из строя всей системы. Особенно опасно замерзание воды зимой – расширение льда увеличивает повреждения корпуса и может полностью разрушить электронные компоненты.

Процедура контроля герметичности

Визуальный осмотр:

Проверьте состояние резиновых уплотнителей вокруг линзы и места крепления к корпусу зеркала – они не должны иметь разрывов или деформаций.
Исследуйте пластиковый корпус на предмет сколов, трещин, особенно в зонах креплений.

Тестирование водой:

На сухой повторитель нанесите мыльный раствор по швам и уплотнениям.
Подайте умеренную струю воды из шланга на 2-3 минуты (имитация ливня).
Осмотрите внутреннюю часть линзы – появление пузырьков воздуха при тесте или капель влаги внутри после него указывает на разгерметизацию.

Последствия нарушения гидроизоляции:

Проблема	Риск
Конденсат на линзе	Снижение видимости сигнала на 40-60%
Коррозия контактов	Прерывистая работа или полный отказ повторителя
Замыкание цепи	Перегорание предохранителей, повреждение блока управления

Обнаруженные дефекты требуют немедленного ремонта (замена уплотнителей, герметизация спецсоставами) или установки нового модуля. Регулярная проверка перед сезоном дождей повышает безопасность маневрирования.

Зимняя эксплуатация: защита от обледенения

Обледенение корпуса повторителя поворота на зеркале критично снижает видимость сигнала для других участников движения. Ледяная корка блокирует светодиоды, а механическое воздействие при очистке может повредить хрупкие элементы конструкции. Особенно опасны перепады температур, вызывающие конденсацию влаги внутри корпуса с последующим замерзанием.

Наледь на поверхности линзы рассеивает световой поток, делая сигнал размытым и менее различимым. При длительной стоянке в условиях снегопада или мокрого снега возможно полное перекрытие светового элемента, что нарушает требования ПДД к светотехнике. Регулярная проверка работоспособности повторителей перед поездкой становится обязательной процедурой.

Методы профилактики и борьбы с обледенением

Предупредительные меры:

Обработка линзы специализированными антиобледенительными спреями (например, на основе силикона) перед стоянкой
Нанесение гидрофобных покрытий, уменьшающих сцепление льда с пластиком
Использование защитных чехлов для зеркал при длительной стоянке

Безопасное удаление льда:

Включите обогрев зеркал за 10-15 минут до очистки (если функция предусмотрена)
Аккуратно сметите рыхлый снег мягкой щеткой без контакта с линзой
Для таяния наледи используйте теплый воздух из автомобильного отопителя
В сложных случаях примените только незамерзающую стеклоомывающую жидкость

Запрещенные действия	Риски
Скол льда острыми предметами	Царапины на линзе, трещины корпуса
Горячая вода	Деформация пластика, термический шок
Агрессивные реагенты	Помутнение поверхности, коррозия контактов

Важно: При постоянном обмерзании проверьте герметичность стыков корпуса. Проникновение влаги указывает на необходимость замены уплотнителей или самого повторителя. Эксплуатация устройства с нарушенной герметизацией ускоряет выход светодиодов из строя из-за коррозии.

Сравнение яркости штатных и дополненных повторителей

Штатные повторители поворота в зеркалах большинства автомобилей используют лампы накаливания или маломощные светодиоды, чья яркость часто недостаточна для уверенной идентификации сигнала при ярком дневном свете или сложных погодных условиях. Световой поток рассеивается стандартным рассеивателем, что дополнительно снижает контрастность сигнала для окружающих участников движения.

Дополненные решения (например, светодиодные ленты или модули с линзами) обеспечивают значительный прирост яркости за счет использования высокоэффективных светодиодов с плотным расположением кристаллов и направленной оптикой. Концентрация светового потока в четко очерченную область повышает заметность сигнала даже при прямом солнечном освещении, а равномерная засветка всей площади повторителя исключает "слепые" зоны.

Ключевые отличия

Энергоэффективность: Светодиоды в дополненных версиях потребляют меньше энергии при большей светоотдаче.
Равномерность свечения: Штатные часто имеют точечные источники света, дополненные – сплошную светящуюся линию/поверхность.
Угол обзора: Специализированная оптика в дополненных моделях расширяет зону видимости сигнала с боковых ракурсов.

Параметр	Штатные повторители	Дополненные повторители
Яркость (люмен)	50-150 лм	200-500 лм
Контрастность днем	Средняя/низкая	Высокая
Скорость срабатывания	Задержка 0.1-0.3с (лампы)	Мгновенная (светодиоды)

Повышенная яркость дополненных повторителей напрямую влияет на безопасность, сокращая время реакции водителей соседних автомобилей на 15-25% по данным испытаний. Это особенно критично при перестроениях в плотном потоке или движении на высоких скоростях.
