Prado 95 - Ретро-тюнинг, заряжающий идеями сегодня

Статья обновлена: 18.08.2025

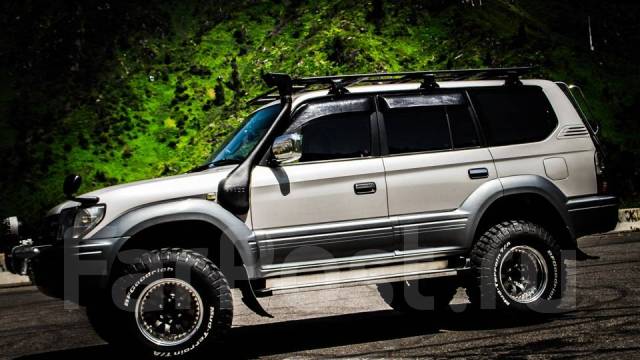

Легендарный Toyota Land Cruiser Prado 90-х – не просто внедорожник. Это холст для смелых экспериментов.

Его рамная конструкция и выносливый характер десятилетиями провоцировали энтузиастов на радикальные трансформации.

Поднятые кузова, агрессивная резина, усиленные мосты – решения эпохи JDM стали каноном.

Сегодня эти архаичные, но безотказные машины вновь в центре внимания. Цифровая эпоха ищет аналоговую искренность.

Ржавые «девяностые» в гаражах превращаются в арт-объекты. Их грубый шарм – антитеза стерильному будущему.

Каждый восстановленный Прадо 95 – манифест. Напоминание: настоящее мастерство рождается на стыке истории и дерзости.

Шноркель своими руками: материалы и этапы интеграции в воздухозаборник

Шноркель для Прадо 95 требует точной подгонки под геометрию крыла и штатный воздуховод. Используйте прочные материалы, устойчивые к вибрациям, воде и УФ-излучению для долговечности конструкции.

Интеграция выполняется через технологическое отверстие в крыле с сохранением заводского воздушного фильтра. Герметичность стыков – критичный фактор для защиты двигателя от гидроудара и пыли.

Необходимые материалы:

Труба Ø75-80 мм: алюминиевая или армированный термостойкий пластик
Резиновый переходник-манжет (оригинальный или формованный под диаметр)
Нержавеющие хомуты и кронштейны крепления
Автомобильный герметик (типа Terostat или аналог)
Защитная капроновая сетка от мусора
Шаблон из картона для разметки отверстия

Этапы интеграции:

Демонтаж колеса и подкрылка для доступа к зоне монтажа
Примерка трубы с созданием лекала для отверстия в крыле
Аккуратная вырезка металла по разметке (коронка + напильник)
Установка резинового переходника в штатный воздухозаборник
Фиксация шноркеля через переходник с промазкой герметиком
Крепление кронштейнами к стойке лобового стекла
Монтаж противомусорной сетки на входное отверстие
Тест на герметичность (задымление системы)

Обвес из карбона: где укрепить кузов и снизить вес

Карбоновые элементы обвеса – не просто визуальный тюнинг, а стратегический инструмент для перераспределения масс и усиления ключевых зон кузова. Замена стальных или пластиковых деталей на углепластик резко сокращает неподрессоренные массы и нагрузку на подвеску, что критично для динамики Сеата Прадо 95. При этом важно понимать: карбон работает на жёсткость только при грамотной интеграции в силовую схему.

Целевыми точками для установки считаются зоны, испытывающие максимальные динамические нагрузки или влияющие на аэродинамику. Крыша, капот и багажник – очевидные кандидаты, но реальный потенциал раскрывается при комплексном подходе. Каждая деталь должна не просто облегчать конструкцию, но и работать как часть единого "скелета", связывая ответственные узлы.

Оптимальные зоны для карбонизации

Крыша: Снижает центр тяжести + уменьшает инерцию при кренах. Экономия 12-18 кг.
Капот с вентиляционными жалюзи: Разгружает переднюю ось + отводит тепло. Экономия 8-14 кг.
Двери с каркасом безопасности: Требует сертификации, но даёт выигрыш до 30 кг и усиливает боковую защиту.

Для точечного усиления каркаса применяют локальные карбоновые накладки в зонах концентрации напряжений:

Пороги с интегрированными усилителями жёсткости
Лонжероны моторного отсека (частичная замена стальных накладок)
Кронштейны крепления амортизаторов и стабилизаторов

Элемент	Снижение веса (кг)	Прирост жёсткости (%)
Полный комплект дверей	26-32	до 15%*
Карбоновая крыша	14-18	8-12%
Спойлер/антикрыло	3-5	+ прижимная сила

*При использовании кевларовых вставок в дверных каркасах. Важно: установка должна дублироваться сварными силовыми подрамниками в точках крепления, иначе возможна деформация кузова. Для багажника предпочтительны гибридные решения – карбоновый кожух с титановой рамой, чтобы избежать крутильных колебаний.

Зарядная станция в багажнике: расчет мощности для экспедиций

Экспедиционный тюнинг Prado 95 требует автономности, и стационарная зарядная станция в багажнике решает ключевую задачу: питание гаджетов, инструментов и лагерного оборудования без зависимости от генератора. Основная сложность – точный расчет необходимой мощности, исключающий разрядку АКБ в полевых условиях.

Недостаточно просто установить мощный инвертор и дополнительные батареи. Необходим системный подход, учитывающий энергопотребление всех устройств экспедиции, длительность автономной работы и возможности подзаряда от альтернативных источников в пути.

Ключевые параметры для расчета

Определите базовые показатели:

Список потребителей: Холодильник (40-100 Вт/ч), ноутбук (50-100 Вт), освещение (10-30 Вт), компрессор (150-300 Вт), зарядные устройства (5-20 Вт).
Время работы: Продолжительность использования каждого девайса в часах (напр., холодильник – 24 ч/сутки, компрессор – 0.5 ч/день).
Пиковая мощность: Учет стартовых токов (компрессор, инвертор при включении).

Рассчитайте суточное потребление:

Умножьте мощность каждого устройства (в Ваттах) на время его работы (в часах).
Суммируйте результаты – получите общий расход в Вт·ч/сутки.
Добавьте 20-30% запаса на потери в инверторе и непредвиденные нужды.

Пример расчета: Холодильник (50 Вт × 24 ч) + Ноутбук (70 Вт × 4 ч) + Освещение (20 Вт × 5 ч) = 1,200 + 280 + 100 = 1,580 Вт·ч/сутки. С запасом 30% ≈ 2,054 Вт·ч.

Оборудование	Мощность (Вт)	Время работы (ч/сутки)	Потребление (Вт·ч)
Экспедиционный холодильник	50	24	1,200
Ноутбук + зарядка	70	4	280
LED-освещение лагеря	20	5	100
Итого (с запасом 30%)	≈ 2,054 Вт·ч/сутки

Выбор компонентов системы:

Аккумуляторы: AGM/GEL (емкость = Суточное потребление / Напряжение × Глубина разряда). Для 2,054 Вт·ч при 12В и разряде 50%: 2,054 / (12×0.5) ≈ 342 А·ч.
Инвертор: Мощность ≥ суммы пиковых нагрузок (компрессор 300Вт + холодильник 100Вт = 400Вт; выбирайте ≥600Вт).
Зарядка: Дополнительный DC-DC от генератора, солнечные панели (100-300Вт на крыше) для пополнения энергии в пути.

Учитывайте ограничения генератора Prado 95 (обычно 80-100А) – зарядка АКБ в движении не должна превышать его ресурс. Для емких систем (300+ А·ч) обязательны солнечные панели или стационарная зарядка от сети при длительных стоянках.

Бортжурнал на Raspberry Pi: датчики давления и угла наклона

Интеграция Raspberry Pi в бортовую сеть Прадо 95 открывает возможности для прецизионного мониторинга критических параметров. Мини-компьютер выступает центральным хабом, обрабатывающим данные с цифровых сенсоров в режиме реального времени, что превращает классический внедорожник в "умное" устройство с обратной связью.

Датчики давления в шинах, подключенные через I2C-интерфейс, отслеживают малейшие отклонения от нормы, предупреждая о риске потери управляемости. Параллельно акселерометры/гироскопы (например, MPU-6050) фиксируют крен и тангаж кузова, предоставляя объективную информацию о положении автомобиля на сложном рельефе – незаменимый инструмент для экстремального бездорожья.

Ключевые аспекты реализации

Программная архитектура строится на Python-скриптах, которые:

а) считывают сигналы сенсоров через GPIO,

б) фильтруют шумы (библиотека SciPy),

в) визуализируют данные на 7-дюймовом сенсорном дисплее. Логирование показаний в CSV-файлы позволяет анализировать динамику нагрузок после выезда.

Датчик	Функция	Точность
BMP280	Давление в шинах	±0.12 hPa
MPU-6050	Угол наклона	±0.01° по осям

Преимущества для тюнинга:

Оптимизация давления в шинах для разных покрытий (песок/скалы)
Предупреждение о критическом крене (>35°) звуковым сигналом
Анализ нагрузок на подвеску при доработках

Энергоэффективность системы обеспечивается автономным питанием от PowerBank с триггером включения при запуске двигателя. Полученные метрики служат основой для дальнейших апгрейдов – от калибровки пневмоподвески до проектирования усиленных стабилизаторов.

Ребра жесткости для рамы: сварка или болтовое крепление

Усиление рамы ребрами жесткости – критичный этап подготовки Toyota Prado 95 к экстремальным нагрузкам. Дополнительные элементы гасят деформации при перекосах на бездорожье, снижают усталостные напряжения металла и компенсируют ослабление конструкции после установки тяжелого оборудования (лебедок, бамперов, защиты).

Выбор между сваркой и болтовым соединением определяет надежность, ремонтопригодность и технологичность модернизации. Сварка обеспечивает монолитность конструкции, а болты – модульность и обратимость изменений, что принципиально для исторических моделей и экспериментальных решений.

Сравнение методов крепления

Сварные соединения:

Плюсы: Максимальная жесткость и распределение нагрузок, минимальный вес, защита от коррозии при правильной обработке швов.
Минусы: Необратимость монтажа, риск перегрева рамы, необходимость демонтажа элементов кузова для доступа, сложность замены поврежденных элементов.

Болтовые соединения:

Плюсы: Возможность демонтажа для ремонта или адаптации, отсутствие термического воздействия на раму, простота установки в труднодоступных зонах.
Минусы: Точечные нагрузки на раму в местах крепежа, риск ослабления резьбы от вибраций, необходимость регулярного контроля затяжки, больший вес конструкции.

Критерии выбора для Prado 95:

Сценарий использования	Рекомендуемый метод
Экстремальное бездорожье, постоянные перегрузки	Сварка (с усилением зон крепления)
Универсальный тюнинг, тестовые доработки	Болты (класс прочности 10.9+) с контргайками
Сохранение исторической аутентичности	Болтовое крепление (без вмешательства в оригинальную раму)

При комбинированном подходе силовые узлы фиксируют сваркой, а съемные элементы (например, кронштейны дополнительного оборудования) – болтами. Обязательна обработка мест крепления антикором независимо от метода: для сварных швов – грунт и покраска, для болтов – герметизирующие составы.

Гидравлический домкрат вместо запаски: плюсы и минусы расположения

Перенос запаски и установка гидравлического домкрата в стандартную нишу под днищем или багажником – радикальное решение, характерное для тюнинга внедорожников в стиле Прадо 95. Такая компоновка освобождает пространство и меняет функциональные приоритеты машины.

Этот подход требует тщательного анализа, поскольку напрямую влияет на безопасность и практичность эксплуатации. Расположение гидравлики вместо колеса имеет неочевидные последствия для повседневного использования и бездорожья.

Преимущества:

Оптимизация пространства: Освобождается зона багажника или задней двери, позволяя разместить дополнительное оборудование или увеличить грузовместимость.
Оперативность ремонта: Гидравлика обеспечивает быстрый подъем тяжелого внедорожника без физических усилий, что критично в экстремальных условиях.
Стабильность на неровностях: Низкий центр тяжести домкрата (при поддонном монтаже) улучшает устойчивость автомобиля на склонах.

Недостатки:

Отсутствие запаски: При проколе колеса водитель лишен оперативного решения, вынужден полагаться на ремонтные комплекты или эвакуатор.
Уязвимость элементов: Гидравлические линии и механизмы, расположенные под днищем, подвержены повреждениям на бездорожье и коррозии.
Сложность обслуживания: Требуется регулярная проверка герметичности системы и уровня жидкости, что увеличивает затраты на содержание.
Риск утечек: Повреждение гидравлики может привести к загрязнению окружающей среды и выходу домкрата из строя.

Критерий	Влияние на эксплуатацию
Вес конструкции	Увеличивает нагрузку на подвеску (+15-20 кг к базовой массе)
Доступность	Быстрый доступ к домкрату vs. отсутствие запаски в критической ситуации

Покраска порогов в заводской цвет: защита от коррозии

Пороги Toyota Prado 95 первыми принимают удар агрессивной среды: реагенты, гравий, влага и грязь провоцируют очаги ржавчины. Без регулярного обновления лакокрасочного слоя металл теряет защиту, что приводит к сквозной коррозии и дорогостоящему ремонту кузова.

Восстановление заводского покрытия – не просто эстетика, а барьер против разрушения. Оригинальные краски Toyota имеют оптимальную адгезию и химическую стойкость, а технология нанесения в несколько слоёв (грунт-антикор, база, лак) создаёт герметичный "кокон", блокирующий доступ кислорода и воды к металлу.

Ключевые этапы для долговечной защиты

Подготовка поверхности:

Тщательная мойка и обезжиривание
Удаление ржавчины болгаркой с корщёткой или химическими преобразователями
Обработка антикоррозийным грунтом по оголённому металлу

Нанесение покрытия:

Напыление заводской базы (код цвета указан на шильдике кузова)
Просушка в безпыльной среде
Покрытие двухкомпонентным лаком с отвердителем

Материал	Назначение
Эпоксидный грунт	Изоляция металла, антикоррозийный барьер
Акриловая база	Цветовое соответствие оригиналу
Полиуретановый лак	Защита от УФ-лучей и абразивного износа

Регулярная инспекция состояния порогов раз в сезон и моментальное устранение сколов предотвращают развитие подплёночной коррозии. Для эксплуатации в условиях бездорожья рекомендована дополнительная обработка скрытых полостей масляным антикором через технологические отверстия.

Замена печки: современные аналоги для улучшения обогрева

Штатная печка Prado 95, особенно в изношенном состоянии, часто не справляется с эффективным прогревом салона в сильные морозы из-за конструктивных ограничений и засорения сот теплообменника. Устаревшие технологии и сниженная производительность вентилятора становятся критичными при эксплуатации автомобиля в суровых климатических условиях, требуя поиска альтернативных решений.

Современные аналоги предлагают принципиально иной уровень комфорта: керамические нагреватели с мгновенным выходом на рабочую температуру, интеллектуальные системы климат-контроля с зональным распределением тепла и энергоэффективные тепловентиляторы на базе бесщеточных моторов. Такие решения не только устраняют "холодные зоны" в салоне, но и снижают нагрузку на двигатель за счет оптимизированного энергопотребления.

Ключевые направления модернизации

Прямые аналоги с улучшенными характеристиками:

Усиленные радиаторы печки с алюминиевыми сотами и увеличенной площадью теплообмена для стабильного теплового потока
Высокоскоростные вентиляторы с многорежимным управлением (включая ШИМ-контроль)
Биметаллические краны отопителя с электроприводом и точной регулировкой потока антифриза

Инновационные системы:

Тип системы	Преимущества	Особенности установки
Керамические предпусковые подогреватели	Прогрев до запуска ДВС, защита стекол от обмерзания	Требуют отдельного монтажа блока управления
Тепловые насосы с реверсным циклом	Экономичность, возможность работы как на обогрев, так и на охлаждение	Сложная интеграция в штатную климатическую установку
Инфракрасные панели в зоны ног	Локальный комфорт без инерционности, минимальное энергопотребление	Простая врезка в обшивку, питание от 12V

При выборе решения критично учитывать совместимость с бортовой сетью Prado 95: современные системы требуют установки дополнительных реле, предохранителей номиналом до 40А и термостойкой проводки. Для комплексной модернизации рекомендовано последовательное обновление компонентов: замена патрубков и крана → установка высокопроизводительного радиатора → монтаж многоскоростного вентилятора → интеграция электронного блока управления с датчиками температуры в воздуховодах.

Лебедка за бампером: схемы креплений без перегруза передка

Ключевая задача интеграции лебедки на ПРАДО 95 – сохранить развесовку и избежать критической нагрузки на элементы подвески. Стандартный бампер не рассчитан на монтаж тягового оборудования, поэтому требуется адаптивный силовой каркас, распределяющий массу на лонжероны рамы. Основной акцент делается на минимизацию выноса конструкции вперед для сохранения угла въезда.

Эффективная схема подразумевает создание съемной платформы из гнутых 5-мм стальных профилей, повторяющих контур рамы за бампером. Крепеж осуществляется через штатные технологические отверстия в лонжеронах с усилением внутренними накладками-косынками. Обязательно используется дублирующий страховочный контур из тросов или цепей, фиксируемых к поперечной балке рамы.

Критические принципы монтажа

Распределение нагрузки: Точечные соединения заменяются П-образными хомутами, охватывающими лонжерон по трем сторонам.
Компенсация крутящего момента: Диагональные распорки от платформы лебедки к верхним точкам каркаса радиатора гасят рывковые усилия.
Защита элементов: Зазор 40-50 мм между лебедкой и радиатором обеспечивает вентиляцию и предотвращает передачу вибраций.

Материал	Сечение	Точки крепления
Сталь 09Г2С	40×40 мм	4 на лонжероны + 2 на поперечину
Алюминий Д16Т	50×30 мм	6 на лонжероны с демпферами

При использовании синтетического троса обязательна установка отбойного ролика на кронштейне, независимом от бампера. Электрический блок управления монтируется в подкапотном пространстве с гидроизоляцией, а кабель питания прокладывается в гофре вдоль рулевой тяги. Тестирование на статический изгиб рамы при нагрузке 1.5×GVWR – обязательный этап перед эксплуатацией.

Адаптация кронштейнов для внедорожных фар

Интеграция современных световых приборов в конструкцию Toyota Prado 95 требует переосмысления штатных точек крепления. Фабричные кронштейны редко рассчитаны на габариты и вес актуальных LED-фар или усиленных галогеновых моделей, что диктует необходимость кастомизации.

Мастера создают индивидуальные шаблоны из картона или пластика, точно повторяющие геометрию решетки радиатора и контуры фар. Это позволяет визуализировать зоны сверления и углы наклона до работы с металлом, минимизируя ошибки при переносе разметки на стальные заготовки.

Ключевые этапы адаптации

Процесс модификации включает несколько критически важных шагов:

Замеры и моделирование: Фиксация расстояний между технологическими отверстиями кузова, определение вектора нагрузки с учетом вибраций бездорожья.
Выбор материала: Использование нержавеющей стали 2-3 мм или алюминиевого сплава для баланса прочности и веса.
Контроль углов освещения: Вваривание регулировочных пластин с шаровыми шарнирами для точной юстировки пучка света.

При сборке применяются демпфирующие прокладки между кронштейном и корпусом фары, поглощающие ударные нагрузки. Финишная обработка включает фосфатирование и порошковую покраску, защищающую металл от коррозии в экстремальных условиях.

Тип крепления	Преимущества	Ограничения
Жесткое (сварное)	Максимальная стабильность позиции	Риск деформации при ударах
Шарнирное	Компенсация вибраций, регулировка	Требует периодического обслуживания

Особое внимание уделяется распределению массы – смещение центра тяжести к кузовным элементам снижает нагрузку на пластиковую оптику. Тестовый заезд по бездорожью обязателен для выявления резонансных частот и своевременного усиления конструкции.

Рессоры vs пневмоподушки: эксперименты с грузоподъемностью

При увеличении грузоподъемности Прадо 95 классические рессоры демонстрируют предсказуемость: проседание пропорционально нагрузке, сохраняя линейную характеристику даже при экстремальном весе. Жесткость пакета листов компенсирует риски "складывания", но ценой комфорта – пустой автомобиль превращается в тачанку, а каждую кочку экипаж ощущает позвонками.

Пневмоподушки предлагают хирургическую точность: давление регулируется под конкретный груз, сохраняя клиренс и геометрию подвески. Однако их "ум" оборачивается уязвимостью – резинокордная оболочка критична к проколам, а компрессор требует абсолютной защиты от грязи и воды. Перегрев системы при длительной работе с максимумом нагрузки остается ахиллесовой пятой.

Критические аспекты для внедорожника

Выносливость vs управляемость: Рессоры безотказны в грязи и при механических ударах, но кренят кузов в поворотах. Пневматика стабилизирует крен, но боится веток и песка.
Тюнинг-потенциал: Добавление листов в рессорный пакет – дешево и сердито, но меняет развесовку. Пневмосистемы требуют точного расчета объемов подушек и производительности компрессора.
Точка отказа: Сломанный лист рессоры можно временно закрепить тросом. Лопнувшая подушка парализует автомобиль до замены.

Параметр	Рессоры	Пневмоподушки
Предельная нагрузка	~1200 кг	~1500 кг
Реакция на перегруз	Прогрессирующая жесткость	Автоматическая корректировка
Ремонтопригодность в поле	Высокая	Нулевая
Влияние на геометрию мостов	Жесткая фиксация	Риск перекоса при разном давлении

Гибридные решения становятся компромиссом: пневмобаллоны, интегрированные в рессоры, страхуют от проседания при загрузке, сохраняя "скелет" традиционной подвески. Ключевое правило для экспедиционного тюнинга – дублирование критичных узлов: второй компрессор для пневматики или запасной рессорный лист в багажнике.

Эксперименты с материалами меняют правила игры: композитные рессоры снижают массу на 40%, сохраняя прочность, а армированные кевларом подушки устойчивы к порезам. Но стоимость таких решений сопоставима с ценой подержанного "донора" для запчастей, что окупается только для профессиональных экспедиций.

Кожаный руль от Camry: перепиновка подрулевых шлейфов

Физическая установка руля от Toyota Camry (часто XV30/V30 или XV40/V40) на Toyota Land Cruiser Prado 95 обычно не вызывает проблем благодаря совместимости крепления шлица. Основная сложность кроется в электрической части: разъемы подрулевых шлейфов и распиновка контактов на руле Camry не соответствуют разъемам и распиновке штатной электропроводки Prado 95. Это касается кнопок звукового сигнала, мультифункциональных кнопок (если они есть на руле Camry), но критичнее всего – разъемов подушки безопасности (SRS).

Для корректной работы всех функций и, главное, безопасной работы подушки безопасности, необходима перепиновка – перекоммутация проводов в разъемах шлейфа руля Camry под распиновку разъемов колонки Prado 95. Это требует точного знания схемы распиновки (пин-аута) как для рулевого шлейфа Camry, так и для разъемов на колонке Prado. Без этой информации работа крайне рискованна, особенно из-за системы SRS.

Процесс и ключевые моменты перепиновки

Работа требует аккуратности и понимания электрических соединений:

Идентификация разъемов: Определите разъемы на штатном шлейфе Prado 95 (обычно идут к колонке) и на шлейфе, пришедшем с рулем Camry. Их форма и количество контактов могут отличаться.
Получение схем распиновки: Найдите достоверные электрические схемы (wiring diagrams) для обеих моделей, конкретно для рулевой колонки и системы SRS. Это основа всей работы.
Сопоставление функций: По схемам определите, какой контакт (пин) на разъеме Prado отвечает за какую функцию (масса, +12V, сигнал звукового сигнала, левый/правый "рог", пиропатрон водительской подушки, масса пиропатрона, кнопки мультируля и т.д.). Сделайте то же самое для разъемов руля Camry.
Составление таблицы соответствия: Создайте четкую таблицу, показывающую, какой провод с разъема Camry должен быть подключен к какому контакту на разъеме Prado для сохранения правильной функции.

Функция (Назначение на Prado 95)	Пин на разъеме колонки Prado	Цвет провода Prado (пример)	Пин на разъеме шлейфа Camry	Цвет провода Camry (пример)
Пиропатрон водит. подушки (+)	A1	Желтый/Красный	B3	Зеленый
Пиропатрон водит. подушки (-)	A2	Желтый/Синий	B4	Белый/Красный
Звуковой сигнал (общий)	B1	Красный	A1	Красный/Черный
"Рог" левый	B2	Красный/Белый	A2	Синий/Желтый
"Рог" правый	B3	Красный/Зеленый	A3	Синий/Красный
Масса (для кнопок)	C1	Черный	C2	Черный

Критически важные аспекты:

Безопасность SRS: Перед ЛЮБЫМИ работами с подрулевыми разъемами обязательно отключите минусовую клемму аккумулятора и выждите не менее 10-15 минут для разряда конденсаторов системы SRS. Неправильная коммутация пиропатрона может привести к его несанкционированному срабатыванию или неработоспособности в аварии.
Проверка мультиметром: После перекоммутации проводов внутри разъемов шлейфа Camry (или создания переходника) обязательно проверьте целостность цепи и отсутствие коротких замыканий между критическими контактами (особенно контактами пиропатрона) с помощью мультиметра перед подключением к колонке Prado и установкой руля.
Качество соединений: Все соединения должны быть надежными – пайка с последующей изоляцией термоусадкой предпочтительнее скруток. Используйте качественные клеммы, соответствующие разъемам.
Мультифункциональные кнопки: Если на руле Camry были кнопки управления аудиосистемой/круиз-контролем, их интеграция в Prado 95 потребует дополнительных манипуляций с проводкой и, возможно, установки эмуляторов или перепрошивки блоков, что выходит за рамки простой перепиновки шлейфа.

Успешная перепиновка обеспечит не только эстетику и удобство нового кожаного руля, но и, что самое главное, сохранит работоспособность жизненно важной системы безопасности – подушки водителя. Тщательная подготовка и аккуратность выполнения – залог правильного результата.

Разъемы прицепа: самостоятельная разводка по евростандарту

Электрическая разводка разъёма прицепа по евростандарту (ISO 1724) – обязательный этап для безопасной и корректной работы светосигнального оборудования. Стандартизированная 7-контактная вилка обеспечивает совместимость с большинством современных автомобилей и прицепов в России и Европе, гарантируя правильное функционирование стоп-сигналов, габаритов, поворотников, противотуманных фар, заднего хода и цепи "массы".

Самостоятельный монтаж требует чёткого понимания схемы распиновки и цветовой маркировки проводов. Необходимо использовать качественные кабели соответствующего сечения (обычно 1.5 мм²), термоусадочные трубки, обжимные клеммы и специализированный разъем. Работы ведутся при отключенном аккумуляторе автомобиля во избежание короткого замыкания.

Стандартная распиновка 7-пинового разъема (евро)

Контакт L (Жёлтый): Левый указатель поворота
Контакт 54G (Синий): Противотуманная фара прицепа
Контакт 31 (Белый): "Масса" (общий минус)
Контакт R (Зелёный): Правый указатель поворота
Контакт 58R (Коричневый): Правый габарит и подсветка номера
Контакт 54 (Красный): Стоп-сигналы
Контакт 58L (Чёрный): Левый габарит

Важные аспекты подключения:

Обязательное использование реле-блока согласования (блока управления электроцепью прицепа). Он предотвращает перегрузку штатной электропроводки автомобиля, ложные срабатывания CAN-шины и корректно распределяет сигналы.
Тщательная изоляция всех соединений. Применяйте термоусадку и защитные гофры, особенно в местах возможного трения или контакта с влагой.
Надёжное крепление жгута проводов вдоль рамы прицепа. Фиксируйте хомутами с шагом 30-50 см, избегая провисаний и натяжений.
Проверка мультиметром или контрольной лампой каждой цепи перед финальной сборкой и после подключения к автомобилю. Убедитесь в отсутствии КЗ и корректной работе всех функций.

Контакт	Цвет провода (ISO)	Функция
L	Жёлтый	Левый поворотник
54G	Синий	ПТФ прицепа
31	Белый	Масса (-)
R	Зелёный	Правый поворотник
58R	Коричневый	Правый габарит/подсветка номера
54	Красный	Стоп-сигналы
58L	Чёрный	Левый габарит

Грамотная разводка по евростандарту – залог безопасности на дороге и долговечности электрооборудования прицепа. При сомнениях в навыках всегда обращайтесь к профессионалам для диагностики и монтажа.

Молдинги с подсветкой: подключение к габаритам

Подключение светодиодных молдингов к габаритным огням – ключевой этап установки, обеспечивающий синхронную работу подсветки с основным светотехническим оборудованием автомобиля. Это решение гарантирует автоматическую активацию контурной подсветки при включении ПТФ или головного света, создавая целостный визуальный образ без необходимости ручного управления.

Для корректной интеграции требуется подать питание на молдинги через реле, задействовав штатную проводку габаритов в качестве управляющего сигнала. Такой подход предотвращает перегрузку цепи и сохраняет функционал штатной светотехники, одновременно обеспечивая стабильное напряжение 12V на светодиодных лентах через отдельный силовой кабель, проложенный от аккумулятора.

Технические аспекты подключения

Обязательные компоненты для монтажа:

Реле электромагнитное (30/40A) – коммутирует основную нагрузку
Предохранитель (номинал рассчитывается по мощности ленты)
Медные провода сечением 1.5-2.5 мм² (силовая линия)
Термоусадочные трубки и влагозащитные разъемы

Последовательность операций:

Определить плюсовой провод габаритов мультиметром
Подключить управляющий кабель реле (контакт 85) к "+" габарита
Запитать реле от АКБ через предохранитель (контакт 30)
Направить "+" на молдинги с выхода реле (контакт 87)
Организовать общее заземление (кузов авто)

Параметр	Требование	Последствия нарушений
Полярность	Строгое соблюдение	Выход из строя светодиодов
Герметизация соединений	Обязательная	Короткое замыкание, окисление
Сечение проводов	>1.5 мм² на 5м ленты	Просадка напряжения, нагрев

Важно: при подключении к габаритам задних молдингов требуется использовать отдельное реле, управляемое от задних фонарей, чтобы избежать конфликта сигналов при включении поворотов или стоп-сигналов. Фиксацию проводки выполняйте пластиковыми хомутами вдали от подвижных элементов подвески и нагретых деталей.

Подлокотник-холодильник: доработка центрального тоннеля

Интеграция холодильного модуля в центральный тоннель Прадо 95 потребовала нестандартных инженерных решений из-за ограниченного пространства и сложной геометрии штатной консоли. Мастерам пришлось разработать индивидуальный каркас из алюминиевого профиля, обеспечивающий жесткое крепление термоизолированной камеры объемом 5 литров без нарушения эргономики салона.

Для сохранения функциональности подлокотника верхняя крышка холодильника получила двухслойную конструкцию: внешний кожух из перешитой автомобильной кожи с фирменной строчкой и внутренний слой пищевого пластика с уплотнителем. Визуально элемент воспринимается как заводской благодаря точному повторению контуров оригинальной панели и интеграции подсветки кнопок в стиле ретро-автомобилей.

Ключевые особенности реализации

Энергоснабжение организовано через отдельный DC-кабель с предохранителем, проложенный под обшивкой тоннеля к дополнительной АКБ. Управление реализовано скрытыми сенсорами под кожей подлокотника:

3 температурных режима (от +5°C до -10°C)
Автоотключение при напряжении ниже 11V
Светодиодная индикация состояния (синий/красный)

Для бесшумной работы компрессора применили виброгасящие подушки крепления и шумоизоляцию камеры вспененным полиуретаном. Финишная сборка потребовала ювелирной подгонки:

Параметр	Оригинал	Модификация
Высота подлокотника	12 см	14.5 см
Глубина открывания	9 см	Шарнирное подъемное (+18 см)
Вес конструкции	1.2 кг	3.8 кг

Результат органично сочетает винтажный дух 90-х с современными технологиями: холодильник держит холод 8 часов при +30°C, а кожаная обивка искусственно состарена для визуального соответствия эпохе Прадо 95. При этом сохранена возможность быстрого демонтажа для обслуживания – задняя стенка крепится на скрытых магнитных фиксаторах.

Карбоновые накладки на панели: шаблоны для резки

Точность раскроя карбона критична для безупречной интеграции накладок в салон Прадо 95. Шаблоны изготавливаются по цифровым сканам оригинальных панелей или физическим слепкам, что исключает зазоры и перекосы. Особое внимание уделяется зонам креплений элементов управления и вентиляции – здесь отклонение даже в 1 мм нарушит функциональность.

Готовые шаблоны дублируют геометрию дверных карт, центрального тоннеля, приборной панели и рукояток КПП. Материалом служит плотный картон или полипропилен, устойчивый к деформации. Контуры выступов под кнопки и рельефы прорезаются лазером, а ручные правки маркируются цветом для визуального контроля сложных участков.

Ключевые этапы работы с шаблонами

Перед резкой карбона шаблон фиксируют на заготовке вакуумными присосками. Контур переносится маркером с серебряным пигментом – он не "теряется" на черной текстуре волокна. Для внутренних отверстий (динамики, прикуриватель) используют:

Пилотное сверло 2 мм в точках сопряжения кривых
Твердосплавные фрезы с верхним подшипником для ведения по шаблону
Наклонную шлифовку кромок под 45° для скрытия срезов

После примерки на автомобиль шаблон архивируется – карбон подвержен УФ-деградации, и при замене накладок выкройка должна оставаться идентичной. Для серийного производства оцифрованные макеты хранят в формате DXF с слоями технологических припусков.

Допбак под днищем: расчет объема и врезка топливомагистрали

Расчет объема дополнительного бака начинается с точных замеров свободного пространства под днищем, исключающего контакт с элементами выхлопной системы, карданом или рычагами подвески. Учитывается не только геометрия ниши, но и снижение клиренса: бак не должен стать самой нижней точкой автомобиля. Оптимальный объем для Прадо 95 варьируется в пределах 30-50 литров – этого хватает для увеличения запаса хода на 300-400 км без критического смещения центра тяжести.

Врезка в топливную магистраль требует перекрытия штатной подачи и демонтажа участка магистрали между баком и топливным фильтром. Используются только бензостойкие материалы: медные или алюминиевые трубки с двойными стенками, армированные шланги R9 с защитной оплеткой, латунные тройники. Обязательна установка шарового крана для ручного переключения между баками и обратного клапана, исключающего переток топлива в основной бак при движении под уклон.

Технологические нюансы монтажа

Герметизация соединений: Фум-лента и анаэробные герметики недопустимы – применяются исключительно конусные фитинги DIN/AN с металл-металл контактом.
Трассировка трубок: Жесткие линии крепятся к лонжеронам через виброизолирующие прокладки с шагом 25 см, избегая перегибов. Гибкие шланги прокладываются без натяга с запасом хода 3-5 см на раскачку моста.
Защита от коррозии: Стальной бак грунтуется эпоксидным составом, алюминиевый – пассивируется. Обязательна установка пластиковых щитков от камней.

После сборки система тестируется давлением 3 атм в течение 30 минут с контролем падения манометром. Финишная проверка – заправка 5 литров топлива с визуальным осмотром соединений при работающем двигателе на всех режимах. Отсутствие запаха бензина и пятен под автомобилем подтверждает корректность монтажа.

Кронштейн запасного колеса на пятую дверь: усиление петель

Установка тяжелого запасного колеса на стандартную дверь багажника создает критическую нагрузку на штатные петли и крепления кузова. Вес колеса в сборе с диском, особенно для внедорожных покрышек, многократно превышает расчетные нагрузки для заводской конструкции. Это приводит к постепенной деформации металла, провисанию двери, появлению трещин на кузовных панелях вокруг точек крепления петель и нарушению геометрии проема.

Без дополнительного усиления эксплуатация автомобиля с таким кронштейном гарантированно вызывает ускоренный износ петель, проблемы с закрыванием/открыванием багажника, скрипы, а в перспективе – риск полного разрушения крепежных зон или отрыва двери. Особенно опасно воздействие вибраций и ударных нагрузок при движении по бездорожью, когда масса колеса динамически "раскачивает" слабые точки.

Технические решения для надежного монтажа

Эффективное усиление требует комплексного подхода, затрагивающего несколько ключевых узлов:

Усиленные петли: Замена штатных петель на изделия из толстостенного металла (сталь 3-5 мм) с увеличенной площадью контакта и дополнительными точками крепления к кузову. Часто интегрируют подшипники вместо втулок для снижения трения.
Распределительные пластины (косынки): Стальные пластины сложной формы, устанавливаемые изнутри кузова в зоне крепления петель. Они перераспределяют точечную нагрузку от шпилек/болтов на большую площадь внутренних панелей кузова, предотвращая их разрыв или деформацию.
Внутренний каркас (рамка жесткости): Сварная или болтовая конструкция из профильной трубы или уголка, монтируемая внутри полости пятой двери. Служит силовым основанием для крепления кронштейна и передачи нагрузки напрямую на усиленные петли через дверь.
Дополнительные точки фиксации: Интеграция верхних растяжек или нижних опор от кронштейна к элементам рамы/кузова (например, к буксировочным проушинам), снимающих часть веса с петель.

При выборе или изготовлении кронштейна критически важно оценить:

Максимально допустимую массу колеса для конкретной модели авто.
Толщину металла и конструкцию усиленных петель.
Площадь и конфигурацию внутренних распорных пластин.
Наличие доступа для сварки/монтажа усилителей внутри кузовных полостей.

Грамотно реализованное усиление превращает "пятую дверь" в надежную платформу для запасного колеса, сохраняя функциональность и безопасность даже в тяжелых условиях эксплуатации.

Подсветка подкапотного пространства: точки подключения от генератора

Питание подсветки напрямую от генератора исключает риск разряда аккумулятора при случайном оставлении света включенным. Генератор ВАЗ 2109 (Прадо 95) предоставляет стабильное напряжение только при работающем двигателе, что автоматически синхронизирует подсветку с работой мотора.

Ключевые точки подключения расположены на задней крышке генератора. Основная силовая клемма «B+» (обозначена как «30») – оптимальный выбор для запитки мощной светодиодной ленты через реле. Для маломощных цепей подойдет управляющий вывод «D+» («61»), но его нагрузочная способность ограничена.

Схема подключения и нюансы

Клемма	Назначение	Макс. ток	Рекомендации
B+ (30)	Силовой выход +12В	до 80А	Через реле 30-40А для мощных LED-лент
D+ (61)	Контроль заряда	до 5А	Только для сигнальных цепей или управления реле

Обязательные условия:

Используйте термостойкий провод сечением не менее 1.5 мм² для соединения с клеммой B+
Защитите цепь предохранителом (15-20А) в 30-40 см от генератора
При подключении к D+ добавьте диод для защиты схемы возбуждения

Порядок монтажа:

Снимите защитную резиновую заглушку с клеммы B+
Закрепите кольцевой наконечник силового провода под штатной гайкой
Проложите провод в термоусадочной трубке через штатные отверстия кузова
Подключите к блоку реле, размещенному в пластиковом боксе под фарой

Проверьте напряжение на выходе после запуска двигателя: стабильные 13.8-14.5В подтвердят корректность подключения. Избегайте контакта проводов с подвижными элементами двигателя и выпускным коллектором.

Ревизия антиблокировочной системы: адаптация к шинам 33

Установка внедорожных шин 33 дюймов на Toyota Prado 95 кардинально меняет калибровку штатной антиблокировочной системы. Увеличенный диаметр колес приводит к некорректному расчету скорости вращения датчиками ABS: реальная скорость движения начинает превышать показания системы на 10-15%. Это провоцирует ложные срабатывания или полное отключение антиблокировки при резком торможении, особенно на рыхлых грунтах.

Неадаптированная ABS при больших колесах не только теряет эффективность, но и создает опасные ситуации. Блок управления фиксирует рассинхронизацию сигналов с хабов как ошибку датчиков, принудительно деактивируя систему. Возникает парадокс: тюнинг, улучшающий проходимость, лишает автомобиль ключевой функции безопасности. Требуется комплексная перекалибровка электроники и механических компонентов.

Ключевые направления доработки

Коррекция параметров ЭБУ ABS через перепрошивку или чип-тюнинг с внесением новых значений диаметра колеса
Установка редукционных шестерен на датчики скорости для компенсации разницы оборотов
Механическая адаптация креплений датчиков под увеличенный ход подвески
Тестирование на разных покрытиях с диагностическим сканером для контроля порогов срабатывания

Критически важно проверить совместимость обновленной ABS с раздаткой и блокировками дифференциалов после монтажа колес. На моделях с постоянным полным приводом дополнительно корректируется алгоритм работы системы курсовой устойчивости (VSC), которая напрямую взаимодействует с антиблокировочным модулем.

Перетяжка сидений алькантарой: выкройки и устранение провиса

Создание точных выкроек – фундаментальный этап перетяжки сидений алькантарой. Начинается процесс с тщательного демонтажа старых чехлов, которые служат шаблонами. Каждый элемент аккуратно распарывается, разглаживается утюгом через влажную ткань и переносится на новую материю с обязательными припусками 1.5-2 см на швы. Особое внимание уделяется сложным зонам: боковинам с карманами для пружин и фигурным подголовникам, где даже небольшая погрешность в выкройке приведет к перекосу или заломам материала.

Алькантара, несмотря на премиальную фактуру, требует специфичного подхода при раскрое. Направление ворса должно строго совпадать на всех симметричных деталях сиденья и спинки, иначе при дневном свете поверхность будет восприниматься пятнистой. Для сложных криволинейных участков (например, боковая поддержка спортивных сидений) выкройки дублируются на бязи для предварительной примерки – это позволяет скорректировать геометрию до работы с основным материалом.

Техники устранения провиса и морщин

Ключ к натяжке без провиса – последовательный монтаж и использование термоформовки. Алькантара кратковременно выдерживает нагрев строительным феном (до 120°C), что позволяет материалу "осесть" на каркасе:

Закрепление стартовых точек: фиксация начинается с центральных зон спинки и подушки, где деформации минимальны, с постепенным движением к краям
Работа со сложными зонами: вытачки в районе подлокотников и стыков спинки/сидушки предварительно прошиваются капроновой нитью с шагом 4-5 мм для формирования жесткого ребра
Контроль натяжения: материал подтягивается равномерно диагонально-противоположными участками, исключая локальные перетяжки

После обтяжки обязательна "вылежка" – оставление сидений на каркасе на 24-48 часов перед финальной подтяжкой крепежей. Это компенсирует остаточную эластичность алькантары. Для перманентного устранения микроскладок применяется пропаривание через хлопчатобумажную ткань с последующим приглаживанием силиконовым роликом.

Тип провиса	Причина	Способ устранения
Радиальные складки от центра	Недостаточная глубина вытачки	Демонтаж, углубление вытачки на 3-4 мм
Продольные волны	Ошибка направления ворса	Замена панели с учетом ворса
Локальное провисание	Деформация пенополиуретана	Восстановление каркаса двухкомпонентным пенополиуретаном

Вентиляция тормозов: установка дефлекторов на суппорты

Интенсивная эксплуатация автомобиля, особенно на треке или горных серпантинах, приводит к критическому перегреву тормозных суппортов и дисков. Раскалённые компоненты теряют эффективность, возникает "вялое" торможение, деформация дисков и даже закипание жидкости. Дефлекторы решают эту проблему, направляя встречный воздушный поток непосредственно на суппорты для активного охлаждения.

Конструктивно дефлекторы представляют собой легкие кронштейны из алюминия или композитов, фиксируемые на рычагах подвески или кузовных элементах. На них крепятся регулируемые воздуховоды-каналы, чётко ориентированные на тормозные узлы каждого колеса. Правильный угол атаки обеспечивает максимальный приток холодного воздуха без создания паразитной аэродинамической подъёмной силы.

Ключевые аспекты установки и работы

Монтаж требует точности и понимания конструкции авто. Неверное позиционирование каналов снижает эффективность или повреждает компоненты подвески. Обязательные этапы включают:

Подбор дефлекторов под модель авто и размеры колёсных арок
Демонтаж колеса, тщательную очистку точек крепления
Примерку кронштейнов без финальной затяжки
Регулировку воздуховодов для точного наведения на суппорт
Контроль зазоров с вращающимися деталями (приводы, ШРУСы)
Фиксацию всех соединений с рекомендованным моментом затяжки

Преимущества грамотно установленной системы:

Снижение рабочей температуры тормозов на 15-25%
Отсутствие фейда даже при сериях резких торможений
Увеличение ресурса колодок, дисков и тормозной жидкости
Стабильность усилия на педали в экстремальных условиях

Критерий	Важность
Материал дефлектора	Алюминий (прочность/вес) или термостойкий пластик (коррозионная стойкость)
Форма воздуховода	Туннельная (фокусировка потока) или плоская (для ограниченного пространства)
Регулировка угла	Обязательна для адаптации под конкретный стиль езды и трассу

Диагностика через OBD-I: переходники на Bluetooth

Для владельцев Toyota Land Cruiser Prado 90/95 (1996-2002 гг.) подключение современных сканеров осложнено устаревшим разъёмом OBD-I. Механика и электроника этих машин требуют особого подхода: диагностический порт использует протоколы KOEO/KOER и несовместим с OBD-II напрямую.

Переходники с OBD-I на Bluetooth решают проблему, транслируя данные со штатного разъёма в формате, понятному ПО на смартфоне или ноутбуке. Ключевая сложность – правильная распиновка контактов: ошибка подключения грозит сбоями ЭБУ или отсутствием связи.

Как реализовать беспроводную диагностику

Этапы подключения:

Выбор адаптера: Требуется модель, специфичная для Toyota OBD-I (например, адаптеры на чипе ELM327 с поддержкой протокола J1962).
Распиновка: Контакты 5 (SG), 6 (ENG) и 12 (CG) разъёма обязательны для считывания данных двигателя и ошибок.
Сопряжение: После физического подключения адаптер синхронизируется с мобильным приложением через Bluetooth (Torque Pro, Car Scanner).

Параметр	Значение для Prado 95
Стандарт разъёма	OBD-I (17-пиновый)
Ключевые контакты	5 (масса), 6 (данные ЭБУ), 12 (диагностика)
Скорость передачи	9600 baud (для большинства адаптеров)

Важно: Даже с адаптером часть параметров (ABS, SRS) может не отображаться – штатная электроника ограничена базовыми показателями: обороты, температура, напряжение, коды неисправностей двигателя (P0xxx). Для глубокого анализа трансмиссии или подвески потребуется специализированное оборудование.

При подготовке материалов о тюнинге Toyota Land Cruiser Prado 90-х годов использовались специализированные автомобильные издания и отраслевые исследования.

Особое внимание уделялось историческим публикациям 1990-2000-х годов и современным аналитическим обзорам эволюции тюнинг-культуры.

Список источников

Журнал "За рулём": спецвыпуски по внедорожному тюнингу (1997-2005 гг.)
Техническое руководство Toyota J90 Series Workshop Manual
Статья "Эволюция внедорожного тюнинга в России" (журнал "4х4 Club", 2018)
Архивы специализированных форумов: Prado-club.ru (разделы 1999-2010 гг.)
Монография "Японские внедорожники: от эксплуатации до модификаций" (А. Волков, 2007)
Каталоги тюнинг-ателье JAOS и TRD для J90 (1996-2001)
Интервью с владельцами первых Prado в РФ (проект "Легенды бездорожья", 2022)
