Практические советы по замене сцепления на ВАЗ-2110

Статья обновлена: 18.08.2025

Замена сцепления – критически важная процедура для владельцев ВАЗ-2110, напрямую влияющая на безопасность и управляемость автомобиля. Рано или поздно с этой задачей сталкивается каждый автолюбитель.

Сложность работ требует чёткого понимания технологии демонтажа узла и правильного подбора комплектующих. Ошибки при установке приводят к ускоренному износу деталей и повторному ремонту.

В статье детально разберём этапы замены, типичные проблемы при снятии коробки передач и ключевые нюансы регулировки привода. Практические рекомендации помогут выполнить работы правильно даже в гаражных условиях.

Подготовка рабочего места для безопасной замены

Правильная организация рабочей зоны предотвращает травмы и повреждения автомобиля. Убедитесь, что площадка имеет ровную твердую поверхность без уклонов – идеально подойдет бетонированный гараж или парковочная площадка.

Освободите пространство вокруг машины (минимум 2 метра с каждой стороны) для свободного перемещения с инструментами. Уберите посторонние предметы, масляные пятна засыпьте песком или обработайте обезжиривателем – скользкая поверхность недопустима при работе с тяжестями.

Ключевые требования к месту

• Стабильные опоры: Используйте промышленные домкраты грузоподъемностью от 2 тонн и страховочные "козлы". Никогда не работайте под машиной, опирающейся только на домкрат!
• Доступ к яме или подъемнику: Обязательно наличие смотровой ямы, эстакады или подъемника. Замена сцепления требует доступа к нижней части авто.
• Освещение: Установите переносные LED-лампы для равномерной подсветки моторного отсека и зоны под днищем. Фонарь на голову – обязательный аксессуар.

Важно! Подготовьте устойчивые подставки для тяжелых узлов (коробка передач весит ~35 кг). Разложите инструменты и контейнеры для мелких деталей в зоне прямой видимости – беспорядок увеличивает риск потери крепежа.

Опасный фактор	Мера предосторожности
Падение автомобиля	Дубль-контроль страховочных опор перед началом работ
Травмы спины	Использование тележки для снятия КПП, помощь напарника
Попадание грязи	Очистка стыков коробки/двигателя от песка перед разъединением

Проверьте комплектность инструментов заранее: набор головок 8-19 мм, трещотка, удлинители, съемник стопорных колец, монтажные лопатки. Наденьте защитные очки и перчатки – выдавленные пружины сцепления или стружка могут причинить травму.

Как снять отрицательную клемму аккумулятора

Перед началом работ над сцеплением обязательно обесточьте электросистему автомобиля, отключив аккумулятор. Снятие начинайте именно с отрицательной клеммы (–) для исключения короткого замыкания.

Убедитесь, что зажигание выключено, ключи извлечены из замка, а все электрооборудование (фары, магнитола) деактивировано. Приготовьте рожковый или накидной ключ на 10 мм для ослабления крепления.

Порядок действий

1. Определите клеммы: найдите черный провод (–) и корпус АКБ с маркировкой «–».
2. Ослабьте гайку: вставьте ключ на 10 мм в гайку крепления, вращайте против часовой стрелки до свободного хода клеммы.
3. Снимите клемму: осторожно покачайте корпус клеммы из стороны в сторону, потянув вверх. Не применяйте рычаги – риск повреждения вывода АКБ.
4. Изолируйте клемму: отведите снятый провод в сторону от аккумулятора, зафиксируйте его (например, ветошью) для предотвращения случайного контакта с выводом.

Важно: Никогда не снимайте сначала плюсовую клемму! Это может спровоцировать замыкание при касании ключом кузова. При замене сцепления оставляйте АКБ отключенным до полного завершения работ.

Демонтаж защиты двигателя: ключевые моменты

Перед началом демонтажа убедитесь в наличии необходимых инструментов: ключи на 13, торцевая головка с удлинителем и трещоткой, а также домкрат с подставками для безопасной фиксации автомобиля. Очистите защиту и крепежные элементы от грязи для предотвращения сложностей при откручивании.

Зафиксируйте автомобиль на ровной поверхности ручным тормозом и противооткатными упорами. Поднимите переднюю часть домкратом, установите надежные подставки под лонжероны кузова – это обеспечит безопасный доступ к защите и предотвратит случайное падение автомобиля.

Порядок работ

1. Доступ к крепежу: Снимите пластиковые заглушки (при наличии) с болтов защиты, используя плоскую отвертку или монтажку.
2. Откручивание болтов: Последовательно ослабьте все крепежные болты (обычно 6-8 штук) ключом на 13 или торцевой головкой. При закисании обработайте резьбу WD-40.
3. Поддержка защиты: После снятия болтов придерживайте защиту одной рукой! Резкое падение тяжелой панели может повредить элементы подкапотного пространства.
4. Извлечение: Аккуратно выведите защиту из-под автомобиля, наклоняя ее для маневрирования между деталями подвески и выпускной системой.

Важно: Осмотрите крепежные втулки и кронштейны защиты после снятия. Треснувшие или деформированные элементы подлежат замене перед обратной установкой.

Тип крепежа	Кол-во (стандарт)	Рекомендуемая замена при повреждении
Болт М8	6-8 шт	ГОСТ 7798-70
Резиновая втулка	4 шт	2108-5203050
Шайба пружинная	6-8 шт	НОРМАЛЬ 128

• Не игнорируйте состояние посадочных мест – коррозия на кузовных элементах требует очистки и обработки антикором перед обратной сборкой.
• Складывайте болты в отдельную емкость во избежание потери – установка нештатного крепежа может нарушить геометрию защиты.
• Проверьте трассы проводки и шланги под защитой – демонтаж часто выявляет их неправильную прокладку или перетирание.

Снятие стартера: пошаговая последовательность

Перед началом работ убедитесь, что аккумуляторная батарея полностью отключена – сначала снимите отрицательную клемму, затем положительную. Это исключит риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами.

Подготовьте необходимые инструменты: ключи на 13, 15 и головку с воротком на 13 (возможны вариации в зависимости от модификации). Для удобства доступа к верхнему креплению может потребоваться удлинитель и кардан для головки. При работе снизу автомобиля используйте эстакаду, смотровую яму или домкрат с подставками.

Процедура демонтажа

1. Отсоедините провода от стартера:
   • Ключом на 13 ослабьте гайку на контактном болте (толстый провод от АКБ).
   • Снимите провод управления (тонкий провод на втягивающем реле), отжав пластиковый фиксатор.
2. Выкрутите крепёжные болты:
   • Нижний болт: ключом на 15 или головкой через люк справа в двигательном щите.
   • Верхний болт: головкой на 13 с удлинителем (часто требуется кардан из-за сложного угла).
3. Извлеките стартер:
   • Проверьте, что все провода и крепёж полностью отсоединены.
   • Поверните стартер вниз приводной частью и аккуратно выведите его через технологическое окно в щите моторного отсека.

Типовая проблема	Решение
«Прикипел» нижний болт	Обработать резьбу WD-40, выждать 15 минут, использовать ударный инструмент
Провод управления не снимается	Проверить фиксатор, поддеть отвёрткой, не повредив разъём

Важно: При установке нового стартера очистите контактные площадки проводов и резьбу крепёжных отверстий. Затяжку болтов производите равномерно с усилием 32-40 Н·м, чтобы избежать перекоса корпуса.

Отключение троса привода сцепления

Трос привода соединяет педаль сцепления в салоне с вилкой выключения сцепления на коробке передач. Для замены сцепления требуется его полное отсоединение от коробки и кузова автомобиля. Работа выполняется в моторном отсеке после снятия воздушного фильтра.

Начните с ослабления регулировочной гайки на резьбовом наконечнике троса возле вилки сцепления. Это снимет натяжение и позволит беспрепятственно извлечь трос из посадочных отверстий. Используйте ключи на 13 мм или пассатижи для фиксации контргайки.

Порядок демонтажа троса

Шаг 1: Отсоедините трос от вилки выключения сцепления. Сожмите пальцами пластиковый фиксатор наконечника и вытолкните его из гнезда вилки. Не применяйте излишнюю силу – при закисании обработайте соединение WD-40.

Шаг 2: Снимите трос с кронштейнов на кузове и двигателе:

• Освободите резиновый демпфер из металлического стакана на щитке передка
• Отожмите пластмассовые фиксаторы крепления к блоку цилиндров
• Извлеките стальной штифт из кронштейна возле аккумуляторной площадки

Шаг 3: Выведите трос в салон через технологическое отверстие в перегородке моторного щита. Для удобства снимите педальный узел или отсоедините трос от педали внутри салона (требуется демонтаж нижней панели торпедо).

Важно: При установке нового троса избегайте резких перегибов и заломов. Смажьте подвижные части литолом перед монтажом. Регулировка натяжения выполняется после сборки гайкой на наконечнике у вилки сцепления.

Маркировка положения карданных валов

При демонтаже карданного вала во время замены сцепления на ВАЗ-2110 критически важно точно отметить его исходное положение относительно фланцев редуктора заднего моста и коробки передач (вилки). Это связано с особенностями балансировки карданного вала как единого узла в сборе.

Если установить вал обратно в произвольном положении, даже с небольшим смещением относительно первоначального, это приведет к нарушению баланса. Нарушение баланса проявляется как сильные вибрации карданного вала, передающиеся на кузов, особенно ощутимые на определенных скоростях движения.

Как правильно выполнить маркировку

Перед ослаблением и снятием крепежных гаек (или болтов) на фланцах необходимо четко пометить взаимное расположение:

1. Передняя часть вала (вилка) и фланец вторичного вала КПП: Сделайте четкие метки на самой вилке кардана и на ответном фланце коробки передач. Лучше сделать несколько меток (например, мелом или краской) на одной линии через стык.
2. Задняя часть вала (крестовина) и фланец редуктора заднего моста: Аналогичным образом нанесите метки на задней крестовине карданного вала и на фланце редуктора заднего моста.

Используемые инструменты для маркировки:

• Мел сантехнический (белый или цветной)
• Кернер (для нанесения нестираемых точек-меток)
• Маркер по металлу (устойчивый к маслам, но может стереться при монтаже)

Последовательность при сборке:

1. Перед установкой карданного вала обратно очистите фланцы от грязи и масла.
2. Найдите нанесенные ранее метки.
3. Совместите метки на вилке кардана с метками на фланце КПП.
4. Совместите метки на задней крестовине кардана с метками на фланце редуктора заднего моста.
5. Только после точного совпадения меток затяните крепежные гайки (или болты) с требуемым моментом.

Важно: Некоторые карданные валы могут иметь заводские балансировочные метки (обычно в виде точек или рисок краской). Если они видны и не повреждены, их также следует использовать в качестве ориентира наряду со своими метками. Однако надежнее всегда наносить свои четкие пометки перед разборкой.

Как ослабить крепления коробки передач

Перед ослаблением болтов снимите защиту двигателя и отсоедините трос привода КПП от рычага коробки. Уберите стартер, аккумуляторную батарею и воздушный фильтр для улучшения доступа к верхним креплениям. Открутите гайки кронштейна растяжки двигателя со стороны коробки передач.

Подоприте картер коробки домкратом с деревянной прокладкой для снятия нагрузки с крепежа. Отсоедините разъемы датчиков скорости и задней передачи, снимите фиксатор с троса спидометра. Освободите жгут проводки от креплений на коробке, чтобы избежать повреждений при опускании агрегата.

Порядок ослабления креплений

• Нижние болты: Ключом на 13 последовательно ослабьте 3 болта крепления к блоку цилиндров через проемы в подрамнике
• Верхнее крепление: Торцевой головкой на 15 с удлинителем ослабьте гайку под капотом (со стороны аккумуляторного отсека)
• Опорную скобу: Выкрутите 2 болта крепления кронштейна к кузову над правым ШРУСом

Контролируйте положение коробки домкратом при ослаблении крепежа. Не выкручивайте болты полностью – оставьте 3-4 витка резьбы для фиксации агрегата до момента поддержки силовой установки. Для сложных болтов используйте карданные шарниры и трещоточные ключи.

Тип крепления	Инструмент	Кол-во
Болты двигатель-КПП	Головка 13мм	6 шт
Кронштейн к кузову	Ключ 17мм	2 шт
Верхняя гайка	Удлин. головка 15мм	1 шт

Снятие рычага выбора передач внутри салона

После отключения АКБ и подготовки рабочей зоны снимите декоративную накладку (чехол) рычага КПП. Аккуратно подденьте пластиковый ободок у основания и потяните чехол вверх, освобождая его от защелок. Уберите защитный кожух, открутив саморезы крепления или отсоединив пластиковые фиксаторы по периметру.

Осмотрите крепление рычага к тяге механизма переключения. На ВАЗ-2110 используется шарнирное соединение, зафиксированное стопорным кольцом или пружинной клипсой. Зафиксируйте тягу рукой, чтобы предотвратить ее проворачивание при демонтаже.

Порядок демонтажа

1. Снимите стопорное кольцо: Используйте узкогубцы или съемник для стопорных колец. Сожмите усики клипсы и аккуратно извлеките ее из паза шарнира.
2. Расшплинтуйте палец (если установлен): Разогните усики шплинта плоскогубцами, вытащите его и извлеките соединительный палец из проушин.
3. Отсоедините рычаг: Покачивая из стороны в сторону, снимите рычаг с шарового наконечника тяги. Приложите умеренное усилие – если элемент не поддается, проверьте наличие скрытых креплений.

Важно: Запомните положение компенсационных шайб или резиновых демпферов под основанием рычага. Их потеря или неправильная установка вызовут вибрации и люфты.

Комплектующие	Тип крепления
Стопорное кольцо	Пружинная клипса DIN 472
Шарнирный палец	Шплинт 3мм
Резиновый демпфер	Посадка в паз кузова

После снятия очистите посадочное место от грязи и оцените состояние втулок шарнира. Сильный износ или трещины на резиновых элементах потребуют замены расходников перед обратной сборкой.

Поддержка двигателя при опускании КПП

При демонтаже коробки передач двигатель лишается основной точки опоры сзади. Если не зафиксировать силовой агрегат, он резко наклонится вперед, что может повредить подушки крепления, шланги охлаждения или провода. Особенно критично это для переднеприводных моделей с поперечным расположением двигателя.

Для предотвращения перекоса используйте домкрат с деревянным брусом-прокладкой. Установите его под картер двигателя в зоне крепления поддона, равномерно распределив нагрузку. Альтернативный вариант – монтажная лента или стропа, закрепленная на крюке в верхней части моторного отсека. Главное – исключить провисание или падение агрегата.

Ключевые рекомендации по фиксации

• Точка опоры: Подпирайте только усиленные участки картера (избегайте масляного поддона и тонких стенок).
• Угол наклона: Допустимый наклон двигателя – не более 15° для сохранения целостности элементов.
• Контроль зазоров: Убедитесь, что вентилятор системы охлаждения не упирается в радиатор при смещении.
• Дополнительная страховка: Проложите ветошь между двигателем и кузовными элементами на случай соскальзывания домкрата.

Важно: Никогда не оставляйте двигатель на домкрате без присмотра! При длительных работах закрепите его стационарно через проушины ГБЦ ремнями к раме авто.

Аккуратное отсоединение разъемов датчиков КПП

Перед демонтажом коробки передач обязательно отсоедините все разъемы датчиков, расположенные на картере КПП. Ключевые элементы – датчик скорости (установлен на верхней части корпуса КПП) и датчик заднего хода (находится на левой стороне картера ближе к салону). Очистите зону вокруг разъемов от грязи щеткой или ветошью, чтобы предотвратить попадание абразива внутрь контактов при отсоединении.

Найдите фиксатор на каждом разъеме – обычно это пластиковый язычок или защелка. Никогда не тяните за провода! Зажмите фиксатор пальцами или тонкой плоской отверткой, затем плавно потяните за корпус разъема. Если соединение "прикипело", аккуратно раскачивайте его из стороны в сторону без резких движений.

Критичные ошибки и последствия

Грубое обращение приводит к необратимым повреждениям:

• Облом пластиковых защелок – разъём теряет фиксацию, что вызывает окисление контактов
• Обрыв проводов – особенно опасно для тонких сигнальных кабелей датчика скорости
• Деформация контактных ножек – нарушает передачу сигнала после сборки

Датчик	Расположение	Риски при неаккуратном отсоединении
Датчик скорости (ДС)	Верхняя часть КПП, ближе к воздушному фильтру	Неправильные показания спидометра, ошибка Р0500
Датчик заднего хода (ДЗХ)	Левая сторона КПП, рядом с приводом сцепления	Неактивные фонари заднего хода, сбои АБС/ESP

После снятия закройте разъёмы заглушками (подойдут чистые полиэтиленовые пакеты), а контакты на датчиках обработайте WD-40. При обратной сборке проверьте чёткую фиксацию защелки – характерный щелчок подтвердит правильную установку.

Откручивание крепления коробки к двигателю

Перед отсоединением коробки передач необходимо демонтировать все мешающие элементы: стартер, приводы колес, кронштейны и защиту картера. Надежно зафиксируйте двигатель стяжками или опорой через деревянный брусок – это предотвратит его перекос при откручивании креплений.

Крепеж коробки к блоку цилиндров состоит из 3-4 длинных болтов и одного короткого (обычно расположен снизу ближе к радиатору). Используйте торцевые головки с удлинителем и трещоткой, предварительно обработав резьбу WD-40 при наличии коррозии. Запомните позиции каждого болта – они могут отличаться по длине и толщине.

Порядок действий

1. Ослабьте верхние болты крепления (доступ со стороны аккумулятора)
2. Открутите нижний болт через технологическое окно справа
3. Извлеките труднодоступный болт возле задней опоры двигателя с помощью карданного шарнира

Критические ошибки:

• Неполное выкручивание – оставшийся болт сорвет резьбу при снятии КПП
• Применение ударного инструмента – высок риск сломать ушки блока цилиндров
• Проворачивание коробки без поддержки двигателя – приведет к обрыву проводки

Тип крепежа	Расположение	Инструмент
Болт М12х1.25х75	Верхний левый	Головка 17
Болт М12х1.25х110	Верхний правый	Головка 17
Болт М12х1.25х45	Нижний центральный	Головка 17

После удаления всех болтов проверьте отсутствие соединений между коробкой и кузовом: тросы привода КПП, жгуты датчиков скорости и задней передачи. Аккуратно сдвигайте агрегат вдоль оси двигателя – коробка должна отделиться без перекоса.

Техника опускания коробки передач домкратом

Подготовьте устойчивую деревянную подставку под двигатель для предотвращения его перекоса при снятии коробки. Надежно зафиксируйте автомобиль на подъемнике или эстакаде, включив первую передачу и поставив противооткатные упоры.

Установите гидравлический домкрат с широкой опорной площадкой под картер коробки передач, избегая зоны крепления поддона. Равномерно распределите нагрузку, контролируя положение агрегата. Ослабьте крепежные болты в несколько подходов, сохраняя равновесие узла.

Порядок безопасного опускания

1. Открутите верхние болты крепления КПП к двигателю ключом с карданным удлинителем
2. Снимите нижние болты и кронштейны крепления коробки к кузову
3. Плавно стравите давление домкрата на 2-3 см, проверяя отсутствие натяжения тросов и трубок
4. Отсоедините оставшиеся коммуникации:
   • Трос привода сцепления
   • Разъемы датчиков скорости и задней передачи
   • Клемму массы на кузове
5. Медленно опустите агрегат на 15-20 см с паузами для контроля положения

Критические моменты: избегайте перекоса коробки относительно оси двигателя - это вызывает заклинивание первичного вала. При появлении сопротивления немедленно прекратите опускание и проверьте мешающие элементы. Работайте с напарником для страховки!

Извлечение коробки передач в ограниченном пространстве

Отсоедините трос привода сцепления от вилки выжимного подшипника, снимите стартер, разъедините все электрические разъемы и шланги, подключенные к коробке. Демонтируйте защиту картера двигателя, если она установлена, и отверните болты крепления подушки КПП к кузову.

Подоприте двигатель снизу деревянным брусом или домкратом через толстую резиновую прокладку – силовой агрегат не должен провисать. Открутите верхние болты крепления КПП к блоку цилиндров, предварительно сняв воздушный фильтр и освободив пространство над коробкой ключами с удлинителями.

Ключевые этапы демонтажа

Фиксация коробки: Используйте телескопический подъемник или самодельную опору из бруса. Нагруженная КПП при откручивании последних болтов может сместиться – придерживайте ее монтажной лопаткой.

Работа с нижними креплениями:

• Снимите правое переднее колесо и пластиковую защиту арки
• Через технологическое отверстие в лонжероне открутите нижние болты коробки
• Ослабьте гайки опорных кронштейнов, используя торцевые головки с шарниром

Техника вывода КПП: После откручивания всех болтов:

1. Отведите коробку назад по направляющим шпилькам на 3-4 см
2. Наклоните агрегат вниз со стороны маховика
3. Поверните КПП вокруг оси так, чтобы первичный вал освободился от диска сцепления

Проблема	Решение
Болт не выходит из отверстия	Обработать резьбу WD-40, использовать ударную отвертку
Коробка заклинила	Проверить демонтаж всех кронштейнов, покачать агрегат из стороны в сторону

Важно: При установке новых шпилек крепления КПП нанесите на резьбу медную смазку – это облегчит будущий демонтаж. Контролируйте положение диска сцепления стяжками или монтажной осью при сборке.

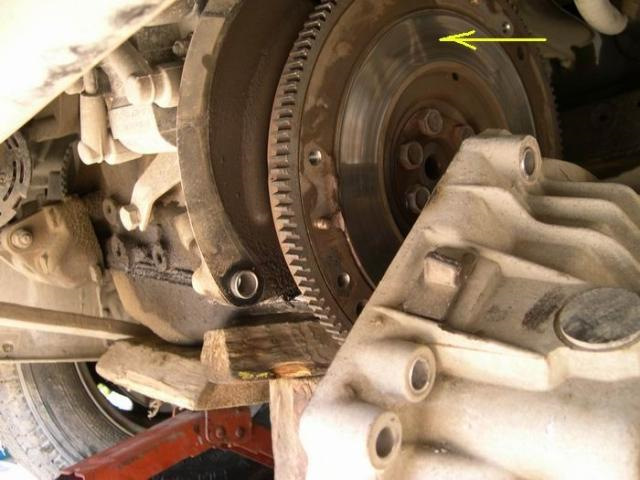

Фиксация маховика перед снятием сцепления

При демонтаже корзины сцепления маховик неизбежно проворачивается, что усложняет откручивание болтов крепления. Для блокировки вращения двигателя потребуется зафиксировать коленчатый вал через отверстие в картере.

Стандартный метод – установка металлического фиксатора (штыря) в технологическое отверстие на блоке цилиндров. Если специнструмента нет, используйте подручные средства: прочную отвертку, монтировку или болт подходящего диаметра, вставленные в пазы маховика через люк.

Порядок действий

Обязательные этапы:

1. Обесточьте автомобиль, снимите клемму с АКБ.
2. Выверните свечи зажигания для снижения компрессии.
3. Снимите стартер, чтобы получить доступ к венцу маховика.
4. Проверните коленвал (за болт шкива) до совмещения отверстия в картере с монтажным окном маховика.

Варианты фиксации:

Способ	Инструмент	Особенности
Штатный	Спецфиксатор (8 мм)	Вставляется в отверстие блока цилиндров, надежно блокирует вал
Альтернативный	Отвертка/болт М8	Упирается в зубья венца через окно стартера, требует осторожности

Важно: Не используйте монтажные лопатки для фиксации – они повреждают зубья маховика! После установки фиксатора откручивайте болты корзины крест-накрест, чтобы избежать перекоса.

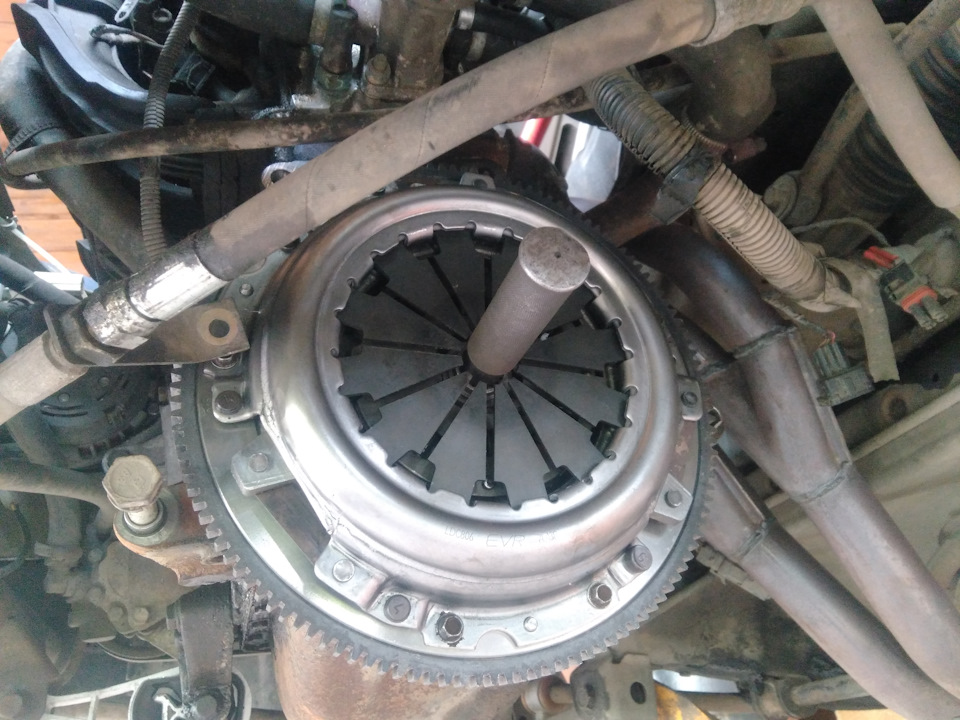

Как открутить болты корзины сцепления

Фиксация маховика – обязательное условие для предотвращения проворачивания коленвала. Используйте монтировку, зацепив её за зубья маховика и уперев в прочный элемент блока цилиндров, либо примените специальный стопорный инструмент. Попытки откручивания без фиксации приведут к бесполезной трате сил и риску повреждения деталей.

Болты корзины крепятся с высоким моментом затяжки и часто "прикипают". Обработайте резьбовую часть каждого болта проникающей смазкой (WD-40, "жидкий ключ") за 10-15 минут до работы. Для доступа к крепежу потребуется поворачивать коленвал за болт крепления шкива, используя головку на 19 мм и вороток.

Порядок действий

1. Подготовьте инструмент: головку на 8 мм (обычно) с удлинителем и трещоткой, динамометрический ключ для обратной сборки.
2. Поочерёдно ослабьте болты: работайте крестообразной схемой (как на колесе) для равномерного снятия напряжения.
3. Примените усилие рычага: если болт не поддаётся, наденьте на рукоятку ключа отрезок трубы для увеличения плеча. Резкие ударные усилия недопустимы.
4. Выкрутите болты полностью: после снятия напряжения снимите их и сложите в отдельную ёмкость.

Типовая проблема	Решение
Сорванные грани болта	Наденьте шестигранную головку меньшего размера с натягом, используйте экстрактор ("свёртыш")
Поломка инструмента	Применяйте только качественные головки из хром-ванадия, избегайте перекоса ключа

Проверьте состояние резьбы в отверстиях маховика после снятия болтов. Зачистите метчиком при наличии коррозии или забоин. При сборке используйте новые болты и затягивайте их динамометрическим ключом в соответствии с моментом, указанным в руководстве (обычно 19-22 Н·м + доворот на 30°), соблюдая диагональную последовательность.

Снятие прижимного диска (корзины)

Перед демонтажем корзины убедитесь, что двигатель надёжно зафиксирован на подставке, а КПП полностью снята с направляющих и отодвинута в сторону. Проверьте отсутствие натяжения троса привода сцепления или гидравлической магистрали, если они ещё не отсоединены. Очистите болты крепления корзины от грязи и ржавчины с помощью металлической щётки.

Крепёжные болты корзины имеют "звёздную" головку (TORX T50 или T55) и часто закисают. Обивочным молотком аккуратно простукайте головки болтов для разрушения коррозии. Используйте качественный инструмент с длинным воротком, прикладывая усилие строго вдоль оси болта – сорванные шлицы значительно усложнят работу. Если болт не поддаётся, обработайте резьбовую часть проникающей смазкой типа WD-40 и выждите 15-20 минут.

Последовательность откручивания и демонтаж

Откручивайте болты строго крест-накрест в 2-3 этапа, каждый раз ослабляя их на 1-2 оборота. Это предотвращает деформацию фланца маховика. После полного выкручивания сложите болты в отдельную ёмкость – они часто имеют разную длину. Аккуратно снимите корзину с штифтов центровки, придерживая её двумя руками. Если диск прикипел к маховику:

1. Вставьте монтажную лопатку в технологическое отверстие картера сцепления
2. Создайте точечное усилие между корпусом корзины и картером
3. Попеременно меняйте точки приложения силы по периметру
4. Не используйте зубило или ударные инструменты – возможна деформация

Тип крепежа	Инструмент	Момент затяжки (новый)
Болт TORX T50	Головка с трещоткой	19-30 Н·м
Болт TORX T55	Усиленный вороток	31-42 Н·м

Сразу после снятия очистите посадочные штифты на маховике металлической щёткой. Осмотрите поверхность маховика на предмет глубоких рисок или цветов побежалости – при их обнаружении потребуется проточка или замена. Уберите корзину в чистое место, защитив ведомый диск от попадания масла или грязи.

Извлечение ведомого диска сцепления

После демонтажа корзины сцепления и нажимного диска ведомый диск становится доступным для извлечения. Он расположен на шлицах первичного вала коробки передач, но может «прикипеть» или сместиться, требуя осторожных действий.

Перед снятием зафиксируйте диск рукой – падение на пол повредит фрикционные накладки. Если диск не снимается руками, используйте монтажную лопатку для аккуратного раскачивания, избегая деформации лепестков демпфера крутильных колебаний.

Ключевые этапы и рекомендации

Порядок извлечения:

1. Визуально проверьте положение диска – фрикционные накладки должны быть обращены к маховику
2. Обхватите диск ладонями с двух сторон, равномерно потянув на себя
3. При сопротивлении:
   • Поверните диск на 10-15° вокруг оси вала для снятия напряжения
   • Нанесите проникающую смазку WD-40 на шлицы через технологическое окно КПП
4. Используйте съёмник с лапками под ступицу диска при сильном прикипании

Важные замечания:

Нельзя	Обязательно
Бить по диску молотком	Очистить шлицы вала металлической щёткой
Дергать диск перекосом	Проверить выжимной подшипник на люфт
Оставлять диск без маркировки	Смазать шлицы графитовой смазкой при установке нового

Диагностика маховика перед установкой нового сцепления

Перед монтажом нового сцепления на ВАЗ-2110 обязательна тщательная проверка маховика, так как его дефекты сведут на нет эффективность замены комплекта. Игнорирование диагностики часто приводит к вибрациям, шумам и преждевременному износу диска сцепления уже через несколько тысяч километров пробега.

Демонтированный маховик требует очистки от загрязнений и остатков старого сцепления металлической щеткой или пескоструйной обработки. После этого поверхность внимательно осматривается при хорошем освещении, уделяя особое внимание рабочей плоскости контакта с ведомым диском и состоянию зубьев венца.

Ключевые параметры для проверки:

• Биение поверхности: Закрепите маховик на оправке, установите индикаторную стойку (часового типа). Допустимое радиальное биение – не более 0.08 мм, торцевое – до 0.1 мм. Превышение требует проточки или замены.
• Термические повреждения: Ищите локальные посинения (перегрев) или глубокие трещины, особенно вокруг посадочных отверстий и рабочего края. Наличие трещин – абсолютное основание для замены.
• Состояние венца: Проверьте износ зубьев. Сколы, забоины, "слизанные" вершины зубцов препятствуют нормальному зацеплению со стартером. Сильный износ требует замены венца.
• Рисунок и глубина выработки: Глубокие канавки (глубже 0.5 мм) или выраженные волнообразные неровности на рабочей поверхности влияют на плавность включения сцепления и требуют проточки на станке.

Важное решение: При обнаружении трещин, критического биения или сильной выработки маховик подлежит замене. Незначительные риски, задиры или мелкие выбоины могут быть устранены проточкой на специализированном станке (строго с соблюдением допусков по биению и толщине). Помните: установка нового сцепления на неисправный маховик – гарантированный возврат в сервис в ближайшее время.

Очистка посадочных поверхностей перед монтажом

Качественная очистка контактных зон критически важна для правильной работы нового сцепления. Остатки грязи, масла или частиц старого фрикционного материала создают неровности, приводящие к биению, пробуксовке и преждевременному износу узла.

Обязательной обработке подлежат три ключевые области: рабочая плоскость маховика, поверхность прилегания нажимного диска к маховику, а также шлицы первичного вала коробки передач. Используйте металлическую щётку, наждачную бумагу зернистостью 240-400 и обезжириватель.

Технология обработки поверхностей

1. Маховик: Удалите остатки старого сцепления жёсткой щёткой. Зачистите плоскость наждачной бумагой круговыми движениями до устранения задиров и коррозии.
2. Шлицы вала КПП: Обработайте пазы щёткой по металлу, убедившись в свободном перемещении ведомого диска. Удалите заусенцы мелкозернистой шкуркой.
3. Нажимной диск: Протрите тыльную сторону (контактирующую с маховиком) ветошью с обезжиривателем. Проверьте отсутствие сколов на нажимных пружинах.

Финишный этап: Все поверхности тщательно обезжирьте аэрозольным очистителем тормозов или уайт-спиритом. Не касайтесь очищенных зон руками во избежание загрязнения.

Особенности центровки ведомого диска

Центровка ведомого диска сцепления – критический этап сборки, обеспечивающий соосность шлицев диска с первичным валом коробки передач. Без точной центровки при установке КПП возникнут значительные трудности: вал не войдет в шлицы, что потребует демонтажа и повторной разборки узла. Неправильное положение диска также провоцирует рывки при начале движения и ускоренный износ выжимного подшипника.

Для центровки на ВАЗ-2110 применяется специальная монтажная оправка диаметром 21 мм, имитирующая вал КПП. Если заводского инструмента нет, автолюбители используют старый первичный вал от коробки передач – его вставляют в шлицы диска и подшипник коленвала, добиваясь идеального совпадения осей. Альтернативный метод – визуальное выравнивание по маховику с последующей фиксацией, но он менее точный и не рекомендован.

Ключевые правила центровки

• Убедитесь, что оправка или вал плотно входят в шлицы диска и отверстие подшипника коленвала без перекоса.
• После установки оправки аккуратно затяните болты крепления корзины сцепления крестообразно в 3–4 этапа с усилием 18–20 Н·м.
• Извлеките оправку только после полной затяжки всех болтов – иначе диск сместится под нагрузкой.

Распространенные ошибки: применение самодельных оправок неточного диаметра, игнорирование этапной затяжки или попытка центровать диск «на глаз». Это приводит к деформации лепестков корзины, биению диска и необходимости повторного ремонта. После сборки проверьте легкость хода вала КПП, вставив его в шлицы рукой – вращение должно быть плавным без заеданий.

Установка новых диафрагменных пружин

Перед монтажом новых диафрагменных пружин тщательно очистите посадочную поверхность нажимного диска от грязи и остатков старой смазки. Убедитесь, что пружина полностью соответствует модели сцепления ВАЗ-2110 – неправильный выбор приведет к дисбалансу и вибрациям. Проверьте целостность лепестков и отсутствие деформаций корпуса.

Совместите монтажные отверстия пружины со шпильками нажимного диска, соблюдая заводскую ориентацию (обычно меткой «FLY» к маховику). Не перепутайте сторону выпуклости – центральная часть должна быть обращена от диска. При установке запрещается прилагать ударные нагрузки или перекашивать компоненты.

Порядок затяжки крепежа

1. Наживите все болты крепления пружины пальцами, обеспечивая равномерный прижим
2. Затягивайте крепеж диагонально (крест-накрест) в 3 этапа:
   • Предварительная затяжка моментом 10-12 Н∙м
   • Промежуточная затяжка – 18-20 Н∙м
   • Финишный момент 25-27 Н∙м
3. Проверьте параллельность пружины относительно диска щупом 0.1 мм – зазор недопустим

Контроль работоспособности: после сборки убедитесь, что лепестки пружины перемещаются синхронно без заеданий. Проверьте высоту выжимных рычагов – расхождение между крайними точками не должно превышать 0.5 мм. Пренебрежение этим этапом вызовет неполное выключение сцепления.

Правильная затяжка болтов корзины: схема и усилие

Критически важно соблюдать рекомендуемый момент затяжки болтов крепления корзины сцепления. Превышение усилия ведет к деформации посадочного фланца маховика или корпуса корзины, а недостаточная затяжка вызывает самооткручивание элементов при вибрациях, что гарантированно выведет сцепление из строя.

Используйте динамометрический ключ с диапазоном 15-25 Нм для точного контроля. Перед финальной затяжкой предварительно наживите все болты вручную до соприкосновения шайб с поверхностью, убедившись в равномерности прилегания корзины к маховику без перекосов.

Схема и порядок затяжки

Применяйте диагональную схему в 3 этапа для равномерного распределения нагрузки:

1. Затяните все болты с усилием 10 Нм в последовательности:
   1 → 4 → 2 → 5 → 3 → 6 (где 1-6 - условная нумерация болтов по кругу)
2. Повторите проход в той же последовательности с усилием 20 Нм
3. Выполните финальную затяжку 23 Нм в обратном порядке:
   6 → 3 → 5 → 2 → 4 → 1

Этап	Усилие (Нм)	Направление
Предварительная	10	По часовой стрелке (1-4-2-5-3-6)
Промежуточная	20	По часовой стрелке
Финальная	23	Против часовой стрелки (6-3-5-2-4-1)

Не используйте ударные инструменты! После пробега 500-700 км проверьте момент затяжки повторно из-за возможной усадки фрикционных материалов. Заменяйте болты при малейших признаках деформации резьбы – экономия на крепеже провоцирует отрыв корзины на ходу.

Осмотр шлицев первичного вала коробки передач

После демонтажа коробки передач внимательно изучите состояние шлицев первичного вала. Любые повреждения этой зоны критичны для работы сцепления и требуют незамедлительного устранения.

Очистите шлицы металлической щеткой от грязи и старой смазки. Проведите визуальный осмотр при хорошем освещении, используя при необходимости увеличительное стекло для выявления микротрещин.

Ключевые параметры для проверки

• Износ боковых граней: Зазор между шлицами вала и ступицей диска сцепления не должен превышать 0,5 мм
• Отсутствие задиров и вмятин: Поверхности должны быть гладкими, без заусенцев и волнообразных деформаций
• Целостность профиля: Проверьте равномерность высоты всех шлицев – перекосы недопустимы
• Свобода перемещения: Наденьте ведомый диск на вал – он должен скользить без заеданий

Важно: При обнаружении сколов, глубоких рисок или критического износа замените первичный вал. Установка нового сцепления на повреждённые шлицы приведёт к ускоренному износу и вибрациям.

Как нанести термопасту на направляющую выжимного подшипника

Термопаста наносится на внутреннюю поверхность направляющей выжимного подшипника для улучшения теплоотвода и предотвращения заклинивания узла при нагреве. Это критически важно, так как перегрев вызывает деформацию детали и ускоряет износ сцепления.

Перед нанесением тщательно очистите посадочное отверстие направляющей от старой пасты, грязи и масла растворителем. Используйте термопасту с высокой теплопроводностью (не менее 8 Вт/(м·К)) и термостойкостью от +250°C. Наносите состав тонким слоем – излишки приведут к загрязнению узла.

Пошаговая инструкция

1. Нанесите каплю пасты размером с горошину на внутреннюю стенку направляющей.
2. Равномерно распределите состав пальцем в резиновой перчатке или пластиковым шпателем по всей окружности.
3. Контролируйте толщину слоя: после распределения паста должна просвечивать сквозь металл (оптимально 0.2-0.3 мм).
4. Убедитесь, что паста не попала в ступичное отверстие корзины сцепления и на шлицы первичного вала.

Важно: Излишки удалите безворсовой салфеткой. После установки подшипника проверьте плавность его хода по направляющей – движение должно быть легким без заеданий.

Монтаж нового выжимного подшипника

Нанесите тонкий слой смазки типа ШРУС (Litol-24 или аналог) на посадочное место подшипника на направляющей втулке и внутренние пазы вилки сцепления. Избегайте попадания смазки на рабочую поверхность подшипника и маховик – это вызовет пробуксовку диска. Убедитесь, что пружинные фиксаторы вилки не деформированы.

Аккуратно наденьте подшипник на направляющую втулку до характерного щелчка, проверяя свободный ход. Совместите выступы корпуса подшипника с пазами вилки сцепления, нажимая до полной фиксации. Проверьте подвижность узла: вилка должна перемещать подшипник без заеданий по всей длине направляющей.

Критические ошибки при установке

• Перекос корпуса – приводит к заклиниванию и разрушению подшипника
• Избыток смазки – вызывает загрязнение фрикционных поверхностей
• Повреждение пружинных усиков фиксации – подшипник может отсоединиться при работе

Этап	Контрольная точка
Фиксация в вилке	Щелчок при посадке, отсутствие люфта
Свобода перемещения	Ход по втулке без усилия

1. Проверьте целостность защитного колпачка подшипника
2. Убедитесь в совпадении меток "TOP" (если есть) с верхней частью вилки
3. Дважды проверьте зацепление фиксаторов до сборки КПП

Смазка вилки сцепления: подходящие материалы

Вилы сцепления испытывают высокие нагрузки при выжиме диска, поэтому качественная смазка контактных зон и оси рычага критически важна для плавности работы и долговечности узла. Отсутствие или неправильный выбор материала приводит к заеданию, скрипам и преждевременному износу деталей.

Используйте только специализированные составы с высокими противозадирными свойствами и устойчивостью к вымыванию. Консистентные смазки общего назначения (типа Литол-24) недопустимы – они быстро теряют свойства под воздействием температур и вибраций.

Рекомендуемые типы смазочных материалов

Оптимальный выбор:

• Высокотемпературные литиевые составы (LI-X, XADO Atomic Metal Grease) – сохраняют вязкость при нагреве до +180°C.
• Синтетические смазки с дисульфидом молибдена (Molykote BR-2, Liqui Moly LM47) – обеспечивают защиту при экстремальных давлениях.
• Медные антифрикционные пасты (Loctite LB 8012) – для обработки посадочных втулок вилки.

Требования к нанесению:

1. Тщательно очистите посадочные отверстия и ось от старой смазки и грязи.
2. Нанесите тонкий равномерный слой на шарнир вилки и контактные площадки с выжимным подшипником.
3. Избегайте попадания состава на рабочую поверхность диска сцепления или маховик.

Ошибка	Последствие
Использование графитовой смазки	Загрязнение узла, ускоренный износ
Применение WD-40 вместо смазки	Кратковременный эффект, отсутствие защиты
Избыточное нанесение состава	Замасливание диска, пробуксовка сцепления

Обновляйте смазку при каждом демонтаже КПП или появлении скрипов. Качественный материал в сочетании с правильным монтажом предотвратит 80% неисправностей вилки на ВАЗ-2110.

Поднятие коробки передач в штатное положение

Перед подъемом убедитесь, что диск сцепления центрирован специальным оправкой, а первичный вал коробки передач очищен от загрязнений и смазан тонким слоем Литола-24. Проверьте целостность подушки двигателя и отсутствие препятствий на пути установки.

Поднимайте коробку плавно с помощью домкрата или силами двух человек, контролируя параллельность плоскостей двигателя и КПП. Направляйте первичный вал строго в шлицы ведомого диска, избегая перекосов. При необходимости слегка поворачивайте маховик через болт крепления шкива генератора.

Ключевые этапы установки

1. Фиксация положения:
   • Наживите верхний болт крепления к блоку двигателя первым
   • Проверьте зазор между корпусом КПП и двигателем по всему периметру
2. Затяжка крепежа:
   • Используйте динамометрический ключ с установкой моментов:

     Болты М10×1.25	45 Н·м
     Болты М12×1.25	75 Н·м

   • Затягивайте крепеж крестообразно от центра к краям

Контроль после установки: проверьте свободу хода вилки сцепления (норма 20-25 мм), подключите тросы управления и стартер. Залейте новое трансмиссионное масло до уровня контрольного отверстия перед тестовым запуском.

Совмещение вала КПП со шлицами сцепления

При установке коробки передач критически важно точно совместить первичный вал со шлицами ведомого диска сцепления. Ведомый диск свободно вращается на шпильках корзины, поэтому шлицы могут не совпадать с пазами вала даже при корректной центровке сцепления. Неправильное совмещение приведёт к невозможности посадки КПП на место или повреждению шлицев при принудительной затяжке креплений.

Для корректного совпадения шлицов вал должен войти в диск строго параллельно оси двигателя без перекосов. Малейшее отклонение заблокирует монтаж. Особенно сложно выполнить операцию в одиночку из-за веса КПП и необходимости одновременно контролировать положение вала.

Практические методы совмещения

Используйте следующие способы для точной посадки:

1. Вращение маховика: через смотровое окно проверните коленвал спецключом или монтировкой, слегка смещая диск. Это изменит угол шлицов.
2. Калибровка оправкой: перед установкой КПП вставьте в шлицы диска старую первичную втулку КПП или заводскую центрующую оправку для фиксации позиции.
3. Корректировка подъёмником: приподнимая и опуская КПП на домкрате, меняйте угол наклона вала, одновременно проворачивая его за фланец (если доступен).

Признак успеха	Ошибка
Вал входит плавно без усилий на последние 1-2 см	КПП "зависает" в 3-5 см от блока
Крепёжные шпильки легко входят в отверстия	Отверстия КПП и блока не совпадают

Не пытайтесь притягивать коробку болтами при сопротивлении! Это деформирует диск или ломает шлицы. Если КПП не садится после 3-4 попыток вращения маховика – снимите её и проверьте центровку сцепления специальным инструментом.

Затяжка болтов крепления коробки к двигателю

После установки коробки передач на направляющие штифты двигателя приступайте к фиксации узла болтами. Используйте только оригинальные крепежные элементы с неповрежденной резьбой и маркировкой прочности не ниже 8.8. Последовательно вкрутите все болты вручную до упора, убедившись в отсутствии перекосов – зазоры между фланцами должны быть равномерными по всему периметру.

Затяжку выполняйте крестообразной схемой в три этапа: предварительное натяжение (20–25 Н∙м), основное (45–55 Н∙м) и контрольное (55–60 Н∙м). Применяйте динамометрический ключ с градуировкой – "на глаз" или ударным инструментом затягивать запрещено из-за риска деформации картеров. Особое внимание уделите верхним болтам: доступ к ним ограничен, но недотяг спровоцирует течь масла.

Критические ошибки при затяжке

Избегайте следующих типичных ошибок:

• Использование болтов неправильной длины – длинные упрутся в маховик, короткие не обеспечат контакт.
• Перетяг – вызывает скол алюминиевого картера коробки или срыв резьбы.
• Загрязнение резьбы – песок или стружка искажают момент затяжки.

После завершения проверьте соосность валов: включите 3–4 передачи, проворачивая выходной вал коробки рукой. Тугое вращение или закусывание указывают на нарушение геометрии крепления.

Тип болта	Длина (мм)	Момент затяжки (Н∙м)
Верхний (воздухозаборник)	45	55–60
Нижний (близкий к балке)	60	50–55
Боковой (стартерная зона)	35	45–50

Возвращение стартера на место: секреты точности

Перед установкой стартера тщательно очистите посадочную плоскость на блоке двигателя и фланец стартера от грязи, масла и остатков старой прокладки. Убедитесь в отсутствии повреждений зубьев маховика и шестерни бендикса, проверьте состояние втулок вала стартера – износ приведет к перекосу и заклиниванию.

Аккуратно подведите стартер к месту установки, поддерживая его снизу рукой для предотвращения резкой нагрузки на провода. Совместите крепежные отверстия с резьбовыми гнездами в блоке цилиндров без приложения силы – принудительная стыковка свидетельствует о неправильном позиционировании. Временно зафиксируйте стартер верхним болтом на 2-3 оборота для страховки.

Фиксация и контроль положения

Начинайте затяжку с нижнего болта, так как его доступ наиболее ограничен. Используйте динамометрический ключ с моментом затяжки 32-35 Н·м, соблюдая последовательность:

1. Затяните нижний болт до 50% момента
2. Дотяните верхний болт до полного момента
3. Повторите затяжку нижнего болта до номинала

Проверьте соосность шестерни бендикса с венцом маховика:

• Просвет между зубьями должен быть равномерным по всей окружности
• Допустимый зазор – 0.8-1.5 мм (проверяется щупом)
• Шестерня должна свободно входить в зацепление без перекосов

Критично: перед подключением проводов убедитесь в отсутствии контакта корпуса стартера с массой автомобиля. Подсоедините силовой кабель (12В+) и управляющий провод (тонкий) в следующем порядке:

Провод	Тип наконечника	Момент затяжки
Силовой (толстый)	Кольцевая клемма	15-18 Н·м
Управляющий (тонкий)	Вилка/кольцо	8-10 Н·м

После монтажа выполните контрольный запуск двигателя без включения передачи. Прислушайтесь к звуку работы стартера: равномерное гудение без скрежета или вибраций подтверждает правильность установки. Появление металлического лязга требует немедленного отключения АКБ и повторной проверки центровки.

Регулировка свободного хода троса сцепления

После установки нового троса или замены сцепления обязательна регулировка свободного хода педали. Неправильная настройка приводит к пробуксовке дисков (слишком большой ход) или неполному выключению сцепления (слишком малый ход), что вызывает хруст при переключении передач.

Для работы потребуется линейка или штангенциркуль. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом. Перед регулировкой несколько раз резко выжмите педаль сцепления, чтобы трос занял рабочее положение в оболочке.

Пошаговая процедура регулировки

Измерьте свободный ход педали: нажмите рукой до момента возникновения сопротивления. Норма для ВАЗ-2110 – 5-7 мм. Если значение не соответствует:

1. Ослабьте контргайку на регулировочной гайке троса в моторном отсеке (возле кожуха КПП).
2. Вращайте гайку-фиксатор:
   • По часовой стрелке – уменьшает свободный ход
   • Против часовой стрелки – увеличивает свободный ход
3. Проверяйте результат после каждого поворота гайки на 1/2 оборота.
4. Затяните контргайку после достижения нормы, удерживая регулировочную гайку от проворачивания.

Контрольная проверка:

• Запустите двигатель, выжмите сцепление – передачи должны включаться без усилий и посторонних звуков.
• При движении на 4-й передаче с 50-60 км/ч резко нажмите газ – не должно быть пробуксовки (рывков оборотов двигателя).

Рекомендуемые параметры регулировки:

Параметр	Значение
Свободный ход педали	5-7 мм
Ход педали до упора	140-160 мм
Усилие на педали	80-120 Н

При сохранении проблем после регулировки проверьте целостность троса, отсутствие перегибов оболочки и износ вилки сцепления. Любой заедающий участок потребует замены компонента.

Проверка хода педали сцепления после сборки

После завершения монтажа сцепления и гидравлической системы, запустите двигатель автомобиля. Нажмите педаль сцепления рукой, оценивая её сопротивление и плавность хода на всём протяжении. Ход должен быть равномерным без провалов, заеданий или посторонних скрипов.

Отпустите педаль плавно – она обязана вернуться в исходное положение без задержек. Оставьте машину на ровной поверхности с включённой передачей (например, первой) при работающем моторе. Полностью выжмите сцепление – если педаль дошла до упора, а автомобиль не пытается двигаться, это хороший признак.

Ключевые параметры для контроля

• Свободный ход: 5-15 мм (проверяется линейкой от пола до резиновой накладки при легком нажатии до ощущения сопротивления)
• Полный ход: 140-160 мм (расстояние от пола до педали в полностью выжатом состоянии)
• Рабочий ход: Сцепление должно начинать выключаться примерно на середине хода педали

Проблема	Возможная причина
Педаль "мягкая", не возвращается	Завоздушивание гидросистемы (требуется прокачка)
Скрежет при включении передачи	Неполное выключение сцепления (малый ход педали)
Провал в начале хода	Износ шарниров или толкателя ГЦС

Проведите тест-драйв на малой скорости: при плавном отпускании педали автомобиль должен трогаться без рывков, а переключение передач происходить чётко. Если сцепление "ведёт" (машина движется при выжатой педали) или слышен запах гари – немедленно заглушите мотор и проверьте регулировки.

Крепление защиты двигателя: восстановление целостности

После замены сцепления критически важно проверить состояние креплений и посадочных мест защиты двигателя. Часто при демонтаже защиты или работе с подвеской возникают деформации кронштейнов, срываются резьбовые соединения или ломаются пластиковые пистоны крепления. Игнорирование этих повреждений приведет к вибрациям, дребезжанию и возможной потере защиты на ходу.

Внимательно осмотрите металлические уши на кузове в местах крепления – они не должны иметь трещин или следов вырывания болтов. Проверьте целостность резиновых подушек-демпферов, которые гасят вибрации: рассохшиеся или порванные элементы подлежат замене. Особое внимание уделите передним креплениям вблизи подрамника – они испытывают максимальные нагрузки.

Порядок восстановления крепежа

1. Замена поврежденных болтов/гаек: Сорванную резьбу восстановите метчиком или установите ремонтные ввертные шпильки. Используйте только высокопрочный крепеж класса 8.8 и выше.
2. Усиление кронштейнов: Разогнутые или треснувшие металлические уши аккуратно выпрямите и проварите с обратной стороны. При серьезных повреждениях приварите усиливающую накладку из стальной полосы толщиной 2-3 мм.
3. Обновление демпферов: Установите новые резиновые втулки, предварительно смазав их мыльным раствором для облегчения посадки. Не применяйте силикон – он разрушает резину.
4. Крепление пластиковых частей: Сломанные пистоны в бамперах защиты замените на новые, используя термостойкий герметик при монтаже в разбитые посадочные гнезда.

Тип повреждения	Способ ремонта	Критичность
Сорванная резьба в кузове	Нарезка новой резьбы увеличенного диаметра, установка резьбовой вставки	Высокая (защита не фиксируется)
Трещина кронштейна	Зачистка и сварка с усилением накладкой	Средняя (риск отрыва на ухабах)
Износ резиновых втулок	Замена на оригинальные демпферы	Низкая (вызывает стуки, но защита держится)

Важно: При сборке затягивайте болты крест-накрест динамометрическим ключом с усилием 25-35 Н·м. Перетяжка сорвет резьбу, недотяжка вызовет люфт. После монтажа резко потяните защиту рукой вверх – недопустимы даже минимальные перемещения относительно кузова.

Тест-драйв сцепления: первый запуск двигателя

Перед запуском двигателя убедитесь, что автомобиль стоит на нейтральной передаче и зафиксирован ручным тормозом. Проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления – он должен быть между метками MIN и MAX. Визуально осмотрите узлы на предмет подтеков рабочей жидкости, особенно в местах соединений.

Выжмите педаль сцепления до упора и удерживайте её 10-15 секунд. Это удалит возможные воздушные пробки из системы гидропривода. Только после этого поверните ключ зажигания и запустите двигатель. Не отпускайте педаль первые 30 секунд работы мотора.

Ключевые этапы проверки

Поэтапно выполните тестирование:

1. Холостой ход
   Отпустите педаль плавно – двигатель не должен глохнуть или изменять обороты. Нормальная работа на холостом ходу подтверждает правильную регулировку.
2. Проверка хода педали
   Медленно выжимайте сцепление. Весь ход должен быть равномерным, без рывков, скрипов или провалов. Свободный ход составляет 10-20 мм у пола.
3. Тест вибраций
   При частичном нажатии (50-70%) на работающем двигателе не должно возникать дребезжания или биения в районе педали.

Обязательно проверьте включение передач:

Действие	Нормальная реакция	Признак неисправности
Выжать сцепление → Включить 1 передачу	Без хруста, плавно	Скрежет, сопротивление
Запустить движение на ровной поверхности	Плавный старт без рывков	Пробуксовка или резкий схват
Переключение 1→2 на 2000-2500 об/мин	Без задержек и шумов	Удар при включении

Важно! Первые 500 км избегайте резких стартов и высоких нагрузок. При появлении запаха гари, рывках или неполном выключении сцепления немедленно заглушите двигатель и проверьте монтаж узла. Повторная регулировка троса или прокачка гидросистемы часто устраняют начальные проблемы.

Как проверить включение передач на заглушенном моторе

Проверка переключения передач при заглушенном двигателе помогает оценить состояние коробки передач и механизма сцепления перед разборкой. Этот этап исключает проблемы с гидравликой или приводом сцепления, фокусируясь на механических компонентах.

Убедитесь, что автомобиль стоит на ровной площадке с затянутым ручным тормозом. Выжмите педаль сцепления до упора и подержите 5-10 секунд для сброса остаточного давления в системе.

Последовательность действий

1. Плавно перемещайте рычаг КПП через все позиции: от нейтрали к 1-й, 2-й, 3-й, 4-й, 5-й передачам и заднему ходу
2. Фиксируйте сопротивление:
   • Легкий ход без усилий – норма
   • Тугое перемещение или заклинивание – износ вилок или муфт КПП
3. Проверьте фиксацию передач:
   • Рычаг должен четко "падать" в положение с характерным щелчком
   • Самопроизвольный сброс в нейтраль – дефект фиксаторов
4. Оцените ход педали сцепления при включенной передаче:

   Состояние	Диагностика
   Педаль жесткая, передачи включаются	Нормальная работа
   Педаль "проваливается", передачи не включаются	Повреждение троса или гидравлики

При затрудненном включении только задней передачи проверьте состояние штока выбора передач и тяги привода КПП. Если проблемы наблюдаются на всех скоростях – вероятен износ шлицов первичного вала или коробления диска сцепления.

Постепенная обкатка нового сцепления после замены

После установки нового сцепления критически важно провести правильную обкатку в течение первых 500-1000 километров пробега. Этот период позволяет фрикционным накладкам диска равномерно притереться к маховику и корзине, формируя оптимальную рабочую поверхность. Игнорирование обкатки сокращает ресурс узла и провоцирует преждевременный износ.

Основной принцип – исключение экстремальных нагрузок на трансмиссию. Резкие старты, агрессивное переключение передач и длительная пробуксовка создают локальные перегревы, спекание материала накладок и их деформацию. Это нарушает равномерность контакта поверхностей и ведет к вибрациям, рывкам и преждевременному проскальзыванию.

Рекомендации по эксплуатации в период обкатки

Соблюдайте следующие правила первые 500-1000 км:

• Плавное трогание: Отпускайте педаль сцепления максимально равномерно без резких бросков, особенно на подъем.
• Избегайте высоких оборотов: Не раскручивайте двигатель выше 2500-3000 об/мин при трогании и разгоне.
• Минимизируйте пробуксовку: Контролируйте педаль газа на скользком покрытии или в грязи, не допуская длительного проскальзывания диска.
• Щадящий режим движения: Откажитесь от резких ускорений, торможений двигателем и буксировки прицепов/других авто.
• Перегазовка при переключениях: Синхронизируйте обороты двигателя и коробки передач для снижения ударных нагрузок.

Контрольный признак завершения обкатки – исчезновение легкого специфического запаха (признак приработки) после интенсивных поездок. После 1000 км можно постепенно повышать нагрузки, но резкие старты и постоянная езда "внатяг" остаются губительными для любого сцепления.

Диагностика посторонних шумов при выжиме сцепления

Посторонние звуки при нажатии педали сцепления – тревожный сигнал, требующий немедленной диагностики. Характер шума помогает локализовать проблему: скрежет, стук или вой указывают на разные неисправности узлов.

Игнорирование шумов приводит к ускоренному износу деталей и риску внезапного отказа системы. Первичную диагностику проводят при работающем двигателе, последовательно выжимая сцепление и анализируя момент возникновения звука.

Типы шумов и их причины

Скрежет или рычание:

• Выжимной подшипник – звук появляется только при выжатой педали. Изношенный подшипник не вращается свободно.
• Ведущий диск корзины – деформация лепестков вызывает трение о нажимной диск.

Стук или щелчки:

• Вилка сцепления – люфт в креплениях или износ шарнира.
• Тросик/привод – обрыв нитей троса или коррозия внутри оболочки.

Вой или гул:

• Первичный вал КПП – износ подшипника вала (шум стихает при выжатом сцеплении).
• Демпферные пружины диска – поломка или ослабление элементов.

Симптом	Проверка	Критичность
Шум пропадает при плавном отпускании педали	Тест на плавность хода вилки	Средняя (требует контроля)
Вибрация педали со звуком	Осмотр маховика на биение	Высокая (риск разрушения узла)

Важно: При глушении двигателя шум, исчезающий одновременно с мотором, указывает на неисправность внутри коробки передач. Для точной диагностики демонтируют КПП и визуально оценивают состояние:

1. Выжимного подшипника (люфт, заедание).
2. Лепестков корзины (трещины, следы контакта).
3. Демпфера диска (целостность пружин).

Контроль точки схватывания на начальном этапе

После установки нового сцепления запустите двигатель, выжмите педаль до упора и включите первую передачу. Медленно отпускайте педаль без добавления газа, фиксируя момент начала движения автомобиля. Этот этап критичен для определения корректности работы узла без нагрузок.

Повторите процедуру 3-5 раз на ровной площадке, обращая внимание на плавность схватывания и отсутствие рывков. Дистанция перемещения авто при отпускании педали должна составлять 0.5-1 метр – этого достаточно для диагностики.

Ключевые параметры контроля

При проверке учитывайте три важных фактора:

• Высота срабатывания – точка схватывания должна находиться в средней трети хода педали
• Плавность реакции – автомобиль трогается без вибраций и рывков
• Отсутствие посторонних звуков – скрежет или гул указывают на необходимость повторной регулировки

Симптом	Возможная причина	Действия
Схватывание у пола	Недостаточный ход выжимного подшипника	Регулировка троса/гидропривода
Позднее схватывание	Воздух в гидросистеме или износ диска	Прокачка сцепления или замена комплекта

Важно: При выявлении отклонений немедленно заглушите двигатель и проверьте правильность сборки. Продолжение тестирования с неисправностью приведет к повреждению дисков и маховика.

Недопустимые ошибки при вдавливании троса сцепления

Недостаточное приложение усилий при установке троса в муфту – частая ошибка, из-за которой фиксирующий наконечник не защелкивается до характерного щелчка. Это приводит к самопроизвольному выскальзыванию троса во время эксплуатации и полному отказу сцепления.

Игнорирование необходимости смазки шаровой опоры вилки перед монтажом – критичное упущение. Сухая посадка вызывает заедание механизма, неравномерный износ троса и преждевременный выход вилки из строя из-за коррозии и повышенного трения.

Основные риски при монтаже

• Перекос троса при вдавливании: установка под углом к муфте деформирует пластиковый фиксатор. Результат – разрыв крепления при нагрузке и вибрации.
• Использование ударных инструментов: молоток или монтировка повреждают резьбовой наконечник троса. Необратимая деформация требует замены всего тросового привода.
• Фиксация без проверки хода вилки: после установки обязательна ручная проверка свободного перемещения вилки на 5-7 мм. Игнорирование ведет к неполному выключению сцепления.

Ошибка	Последствие	Способ контроля
Загрязнение посадочного гнезда	Неплотная фиксация, вибрация	Протирка ветошью перед монтажом
Перетяжка регулировочной гайки	Напряжение в оболочке троса	Зазор 1-2 мм после фиксации

Критично опасным считается повторное использование троса с поврежденным пыльником. Попадание абразивных частиц в оболочку блокирует движение троса, что вызывает заклинивание сцепления на ходу.

Чистка контактов датчиков КПП при пересборке

Во время обратной сборки коробки передач после замены сцепления уделите внимание контактам датчиков КПП. Окислы и грязь на разъемах могут вызывать сбои в работе системы управления двигателем, ошибки по датчику скорости или положению селектора.

Аккуратно отсоедините колодки проводов от датчика скорости (расположен на верхней части КПП) и датчика заднего хода (на картере коробки). Визуально оцените состояние металлических контактов внутри разъемов – характерны потемнение, зеленоватый налет или следы влаги.

Порядок очистки

Используйте следующие средства и методы:

• WD-40 или специализированный очиститель контактов: Распылите на ватную палочку/кисть, обработайте контактные группы. Избегайте попадания на пластиковые части.
• Ластик: Аккуратно потрите контакты мягким ластиком для удаления стойких окислов.
• Мягкая щетка: Удалите остатки загрязнений сухой неметаллической щеткой.

После чистки нанесите тонкий слой токопроводящей смазки или силиконового спрея для защиты от коррозии. Убедитесь, что контакты полностью высохли перед подключением. При сборке плотно зафиксируйте разъемы до характерного щелчка, исключая перегиб проводов.

Меры безопасности при работе с домкратами

Никогда не работайте под автомобилем, опирающимся только на домкрат. Обязательно используйте страховочные подставки (козлы) после поднятия кузова. Пренебрежение этим правилом может привести к фатальным последствиям при случайном смещении или поломке домкрата.

Убедитесь в устойчивости поверхности: автомобиль должен стоять на ровном твёрдом покрытии без уклона. Проверьте исправность домкрата – отсутствие трещин, деформаций и утечек жидкости (для гидравлических моделей). Установите домкрат строго в штатные точки кузова, обозначенные в инструкции ВАЗ-2110.

Обязательные действия

1. Зафиксируйте колёса противооткатными башмаками
2. Затяните ручной тормоз и включите первую передачу (или режим «Park» для АКПП)
3. Исключите присутствие посторонних лиц в зоне работ
4. Поднимайте авто плавно без рывков, контролируя устойчивость

Важно: При замене сцепления на ВАЗ-2110 вес двигателя создаёт дополнительную нагрузку. Всегда дублируйте домкрат дополнительной опорой под двигатель перед демонтажем КПП.

Порядок утилизации старого сцепления

Отработавшее сцепление содержит экологически опасные компоненты: асбест в фрикционных накладках диска, металлы и резинотехнические изделия. Несанкционированный выброс этих элементов наносит вред окружающей среде и нарушает природоохранное законодательство РФ.

Надлежащая утизация включает несколько обязательных этапов. Тщательная сортировка материалов предотвращает загрязнение почвы и водных источников токсичными веществами, образующимися при разложении отходов.

Пошаговая процедура

1. Промежуточное хранение
   • Поместите узел в герметичный полиэтиленовый пакет
   • Исключите контакт с влагой и открытым огнём
2. Передача специализированной организации
   • Найдите лицензированный пункт приёма через экологические службы района
   • Убедитесь в наличии у центра действующего свидетельства Росприроднадзора
3. Процесс переработки

   Материал	Метод обработки
   Металлические части	Плавка с фильтрацией выбросов
   Фрикционные накладки	Термодеструкция в вакуумных камерах
   Пружины и ступицы	Механическая сепарация с последующей переплавкой

При сдаче отходов требуйте оформления акта приёма-передачи – этот документ подтверждает ваше соблюдение экологических норм. Многие пункты утилизации выплачивают вознаграждение за металлолом, частично компенсируя затраты на приобретение новой детали.

Проверка уровня масла в коробке после замены

После завершения установки сцепления и заливки свежего масла в коробку передач критически важно проверить его точный уровень. Недостаток масла приведет к ускоренному износу шестерен и подшипников, а избыток вызовет течи через сальники и повышенное давление внутри агрегата.

Проверка осуществляется только на прогретой коробке передач ВАЗ-2110 после короткой поездки (5-7 км). Автомобиль должен стоять строго горизонтально на ровной площадке с выключенным двигателем. Снимите защиту картера при ее наличии для доступа к контрольной пробке.

Порядок действий:

1. Очистите ветошью зону вокруг контрольной пробки на картере коробки передач (обычно расположена на левой стороне, ближе к переднему колесу).
2. Выкрутите пробку ключом на 17. Будьте осторожны: возможен остаточный напор теплого масла.
3. Правильный уровень: масло должно находиться точно на нижней кромке отверстия пробки или чуть ниже нее (максимум 1-2 мм).

Если масло не показалось из отверстия – уровень недостаточный. Долейте масло через заливную горловину (расположена сверху на картере, под капотом, закрыта пробкой на 17) до момента появления струйки из контрольного отверстия.

Если масло хлынуло струей – уровень превышен. Аккуратно слейте излишек через то же контрольное отверстие, используя шланг или медицинскую спринцовку, пока поток не превратится в капли.

После корректировки уровня плотно закрутите обе пробки (контрольную и заливную) с усилием, рекомендованным производителем. Убедитесь в отсутствии подтеков масла в местах установки пробок и сальников в течение первых суток эксплуатации.

Как избежать перекоса коробки при подъеме

При демонтаже коробки передач критически важно предотвратить ее перекос относительно оси двигателя. Малейший наклон при подъеме создает заклинивание первичного вала в сцеплении, что приводит к резкой нагрузке на шпильки крепления и риску их срыва.

Основная сложность заключается в ограниченном пространстве под капотом и необходимости точно координировать движение коробки вверх с одновременным отводом от блока цилиндров. Неправильный угол сразу вызывает сопротивление и блокировку узла.

Правильная техника подъема

Используйте специальные кронштейны для равномерного распределения веса. Если домкрат или подъемное устройство имеет одну точку опоры, зафиксируйте коробку стропами через две диагональные проушины, избегая смещения центра тяжести.

Последовательность действий:

1. Открутите все болты крепления КПП к двигателю, включая нижние (через люк из-под авто)
2. Приподнимите коробку на 1-2 см, проверьте равномерность зазора по всему периметру стыка
3. Медленно поднимайте узел, постоянно контролируя параллельность плоскостей двигателя и КПП
4. При возникновении сопротивления немедленно опустите коробку и проверьте:
   • Не остались ли неоткрученные болты или кронштейны
   • Не мешают ли трубки или провода
   • Правильно ли отсоединены кулиса и трос спидометра

Дополнительные меры безопасности:

Стабилизация двигателя	Установите деревянный брус между поддоном ДВС и лонжероном
Помощник	Обязательно привлекайте второго человека для корректировки положения КПП
Смещение вперед	После отрыва от мотора сразу сдвигайте коробку вперед на 15-20 мм

Категорически запрещено: использовать монтажные лопатки для разъединения стыка – это гарантированно повредит ответные плоскости. Если узел не отделяется после выполнения всех условий – опустите КПП и повторно проверьте демонтаж стартера, проводов и механических связей.

Визуальный осмотр работоспособности вилки сцепления

Вилка сцепления передает усилие от привода на выжимной подшипник, ее целостность напрямую влияет на четкость включения передач. Деформации или износ этого элемента приводят к неполному выключению сцепления, пробуксовкам или посторонним шумам при работе.

После снятия коробки передач тщательно очистите вилку от грязи и остатков смазки. Осмотрите деталь при хорошем освещении, вращая ее для оценки состояния со всех сторон. Проверка выполняется до установки нового сцепления.

Ключевые точки контроля

• Целостность корпуса: Ищите трещины в металле, особенно в зонах изгиба «лапок» и основании. Деформированная вилка подлежит обязательной замене.
• Посадочные отверстия: Проверьте выработку в отверстиях под ось крепления. Овальная форма или заусенцы свидетельствуют о критическом износе.
• Рабочие площадки: Осмотрите поверхности контакта с выжимным подшипником. Глубокие выработки, сколы или задиры нарушают центровку подшипника.
• Уши крепления: Убедитесь в отсутствии трещин в местах соединения с тягой (тросовый привод) или штоком гидроцилиндра. Проверьте износ отверстий под шплинт.
• Люфты: Покачайте вилку на оси крепления. Чрезмерный радиальный люфт указывает на износ втулок или самой оси.

Типичные поломки при агрессивном монтаже корзины

Неправильная установка корзины сцепления с применением чрезмерной силы или ударных инструментов часто приводит к критическим повреждениям. Наиболее уязвимыми оказываются алюминиевые элементы корпуса КПП и направляющие втулки.

Перекос при затяжке болтов крепления создает неравномерное давление на маховик, что вызывает биение и вибрации. Особенно опасно использование болтов неподходящей длины или нештатных шайб.

Основные последствия неправильного монтажа

• Деформация лепестков диафрагменной пружины – приводит к неполному выключению сцепления и пробуксовкам
• Трещины в картере сцепления – возникают от точечных ударных нагрузок при установке
• Сколы на поверхности маховика – образуются при ударах корзиной о зубчатый венец

Ошибка монтажа	Результат повреждения
Затяжка болтов "крест-накрест" с превышением момента	Искривление привалочной плоскости, вибрация при работе
Использование ударного гайковерта	Срыв резьбы в отверстиях блока цилиндров

При монтаже обязательно применяйте динамометрический ключ со значением 19-22 Н·м и центрирующую оправку. Затяжку производите в три этапа по диагональной схеме, избегая бокового давления на корзину.

Контроль момента затяжки ответственных болтов

Правильная затяжка критичных соединений напрямую влияет на безопасность и ресурс сцепления. Недостаточный момент приведет к самооткручиванию болтов из-за вибраций, а чрезмерный – к деформации деталей, срыву резьбы или поломке крепежа. Особенно опасны последствия ослабления болтов маховика или корзины сцепления во время движения.

Используйте динамометрический ключ с диапазоном 10-150 Н·м для точного контроля. Перед затяжкой очистите резьбу от грязи и остатков герметика, убедитесь в отсутствии масла в отверстиях. Заменяйте одноразовые болты (например, крепления маховика) новыми – повторное использование недопустимо.

Параметры и последовательность затяжки

Соединение	Момент затяжки (Н·м)	Особенности
Болты маховика к коленвалу	100-110	Обязательна замена болтов, затяжка крест-накрест в 3 этапа
Болты корзины сцепления к маховику	19-30	Равномерная затяжка по диагонали в 2 приема
Болты стартера	32-52	Контроль после 50-100 км пробега

Технология затяжки: Начинайте с минимального момента (30% от номинала), затем доводите до 70%, и только финальным этапом – до полного значения. Для корзины сцепления применяйте схему в форме звезды: первый болт, затем противоположный, и так далее по кругу. После пробега 200-300 км проверьте момент повторно на доступных соединениях.

Избегайте распространенных ошибок:

• Использование ударного гайковерта для финальной затяжки
• Нанесение масла на резьбу без указания производителя
• Затяжка "на глаз" или с применением удлинителей ключа
• Игнорирование угла доворота (для болтов маховика – +60° после предварительной затяжки)

Признаки неправильной установки выжимного подшипника

Некорректный монтаж выжимного подшипника проявляется характерными симптомами уже при первых запусках двигателя. Эти признаки важно дифференцировать от неисправностей других компонентов сцепления.

Ошибки установки часто связаны с перекосом детали, недостаточной смазкой или неправильной фиксацией на направляющей втулке. Последствия игнорирования сигналов могут привести к ускоренному износу корзины и диска сцепления.

Характерные симптомы

Признак	Причина
Посторонний шум при нажатии педали	Гул или скрежет из-за перекоса подшипника, который неравномерно контактирует с лепестками диафрагмы
Вибрация педали сцепления	Биение при вращении, вызванное неправильной посадкой на направляющую втулку
Тугой или "залипающий" ход педали	Чрезмерное трение при движении по втулке из-за недостатка смазки или деформации
Неполное выключение сцепления	Подшипник не доходит до рабочей точки, оставляя постоянное давление на корзину
Дребезжание на холостом ходу	Люфт или нефиксированное положение, вызывающее вибрационный контакт с диафрагмой

При выявлении этих признаков необходимо проверить соответствие подшипника модели корзины сцепления и целостность пружинного держателя. Особое внимание уделите правильности установки стопорных колец и смазке направляющей втулки специальной графитовой смазкой.

Профилактика провисания троса сцепления

Провисание троса сцепления приводит к неполному выключению сцепления, пробуксовкам, ускоренному износу дисков и сложностям при переключении передач. Игнорирование проблемы вызывает перегрев узла и полный выход из строя корзины или ведомого диска.

Систематический контроль состояния троса предотвращает внезапные поломки и продлевает ресурс всего механизма сцепления. Регулярная профилактика включает несколько ключевых действий, выполняемых при плановом ТО или появлении первых симптомов неисправности.

Основные профилактические меры

Регулярная проверка и регулировка:

• Каждые 5-7 тыс. км проверяйте свободный ход педали сцепления (норма: 10-20 мм)
• При увеличении хода немедленно регулируйте натяжение гайками на наконечнике троса

Обслуживание тросового привода:

1. Чистите защитную оболочку от грязи и солевых отложений щеткой при каждом ТО
2. Через 10-15 тыс. км смазывайте трос графитовой смазкой или WD-40 через технологические отверстия
3. Контролируйте целостность пластиковых направляющих в моторном щите

Эксплуатационные правила:

Не допускается	Рекомендуется
Долгое удержание педали в нажатом состоянии	Полное выжимание педали при переключении
Резкие старты с пробуксовкой	Плавное отпускание педали при трогании
Езда с опорой ноги на педаль сцепления	Использование резинового чехла на тросе

Своевременная замена: При обнаружении расслоения оплетки, коррозии жил или заедании в оболочке замените трос, даже если регулировка временно устраняет провисание. Используйте только оригинальные комплектующие с тефлоновым покрытием.

Сроки и условия гарантии на комплект сцепления

Гарантийный срок на комплект сцепления устанавливается производителем и обычно составляет от 6 месяцев до 1 года с момента продажи, либо ограничивается пробегом 15 000–30 000 км. Гарантия распространяется исключительно на производственные дефекты: расслоение накладок, разрушение демпферных пружин, деформацию дисков или выжимного подшипника.

Для активации гарантии обязательным условием является профессиональная установка комплекта в сертифицированном автосервисе с отметкой в гарантийном талоне. Сохраняйте оригинальный кассовый чек и упаковку с артикулом детали – эти документы потребуются при обращении по гарантийному случаю.

Критерии отказа в гарантийном обслуживании

Производитель вправе отказать в гарантийном ремонте при выявлении следующих факторов:

• Эксплуатационные нарушения: буксировка тяжелых прицепов, постоянная езда с пробуксовками, агрессивный стиль вождения
• Некорректный монтаж: отсутствие отметки СТО в талоне, повреждение деталей при установке
• Сопутствующие неисправности: износ маховика или направляющей выжимного подшипника, подтекание тормозной жидкости
• Внешние воздействия: попадание масла на накладки, термические деформации от перегрева

Для подтверждения гарантийного случая требуется экспертиза авторизованного сервисного центра. При положительном заключении возможна замена всего комплекта или дефектного компонента. Гарантия не распространяется на естественный износ фрикционных накладок!

Список источников

При подготовке материалов о замене сцепления на ВАЗ-2110 критически важно опираться на проверенные источники. Они обеспечивают точность технических данных и соответствие спецификациям производителя.

Следующие ресурсы содержат детальные инструкции, схемы и практические рекомендации по ремонту. Их анализ позволяет сформировать полное руководство для самостоятельного выполнения работ.

1. Официальное руководство по ремонту ВАЗ-2110 от АвтоВАЗ
2. Практическое пособие "Трансмиссия отечественных автомобилей" издательства "За рулём"
3. Технические бюллетени сервисных центров LADA (раздел по сцеплению)
4. Видеоинструкции от аккредитованных автомехаников на тематических платформах
5. Форумы владельцев ВАЗ-2110 с тематическими обсуждениями неисправностей
6. Каталоги запчастей с параметрами оригинальных комплектующих
7. Специализированные СТО-мануалы по регулировке сцепления

Видео: Замена сцепления на ВАЗ 2110 ОДНОМУ ЦЕНТРОВКА ФЕРЕДО


• Выбор надежной ручки переключения передач

• Категория М - права на мопед или скутер

• Не заводится скутер? Решаем проблему!
