Правила дозаправки и заправки рефрижератора фреоном

Статья обновлена: 18.08.2025

Фреон – критически важный хладагент, обеспечивающий работоспособность рефрижераторных установок. Его недостаток или утечка приводят к полной потере холодильной мощности оборудования.

Своевременная заправка или дозаправка системы фреоном – обязательная процедура для поддержания стабильной температуры перевозимых грузов. Процесс требует строгого соблюдения технологических норм и использования профессионального оборудования.

Типы хладагентов: R404a, R134a, R452a

Хладагенты R404a, R134a и R452a являются ключевыми рабочими веществами в современных рефрижераторных установках. Каждый из них обладает уникальными термодинамическими свойствами и экологическими характеристиками, напрямую влияющими на эффективность охлаждения, энергопотребление и воздействие на окружающую среду.

При дозаправке или замене фреона критически важно соблюдать соответствие типу, указанному производителем оборудования. Несовместимость хладагентов может привести к снижению производительности, поломке компрессора или утечкам из-за различий в давлении, химическом составе и требуемом типе смазочных масел.

Сравнительные характеристики хладагентов

R404a:

• Состав: Смесь HFC (R125/143a/134a)
• Применение: Низкотемпературные системы (до -45°C), коммерческое холодильное оборудование
• Особенности: Высокий ПГП (Потенциал глобального потепления ≈ 3922), поэтапно выводится из использования по нормам F-Gas

R134a:

• Состав: Однородный HFC
• Применение: Среднетемпературные системы (автокондиционеры, чиллеры, витрины)
• Особенности: Умеренный ПГП (≈ 1430), не воспламеняется, совместим с POE-маслами

R452a:

• Состав: Смесь HFO (R32/125/1234yf)
• Применение: Замена R404a в новых установках, низкотемпературные рефрижераторы
• Особенности: Сниженный ПГП (≈ 2141), на ≈10% энергоэффективнее R404a, требует аналогичного рабочего давления

Параметр	R404a	R134a	R452a
Температура кипения (°C)	-46.6	-26.1	-47.2
Рабочее давление	Высокое	Среднее	Высокое (близко к R404a)
Горючесть	Нет	Нет	Слабая (класс A2L)

Важно: R452a считается переходным решением для модернизации систем под R404a без замены компонентов, но требует перевода на полиэфирные масла (POE). R134a сохраняет актуальность для оборудования средней мощности, тогда как использование R404a постепенно ограничивается экологическими нормами.

Подбор фреона по техническим характеристикам установки

Ключевым фактором при выборе хладагента является соответствие техническим параметрам рефрижераторной установки. Производитель четко указывает тип и количество фреона в технической документации, паспорте агрегата или на информационной табличке компрессора. Использование непредусмотренного хладагента приводит к критическим нарушениям работы: снижению холодопроизводительности, повышенному энергопотреблению, механическим повреждениям компрессора из-за несовместимости с маслом.

Обязательно учитываются термодинамические свойства фреона и их соответствие рабочим условиям системы. Температура кипения должна обеспечивать эффективное охлаждение в заданном диапазоне, а давление конденсации – оставаться в безопасных пределах для конкретного оборудования. При замене устаревших хладагентов (например, R22) на современные аналоги (R404A, R407C, R410A) требуется профессиональный анализ совместимости с материалами уплотнений и маслом, а также возможная адаптация компонентов системы.

Основные критерии выбора

• Тип фреона, указанный производителем оборудования
• Рабочие температуры испарения и конденсации
• Требуемая холодопроизводительность
• Экологические требования (GWP-потенциал)

Характеристика	Влияние на выбор
Температура кипения	Определяет эффективность охлаждения при рабочих температурах камеры
Давление в системе	Должно соответствовать предельным значениям для компрессора и теплообменников
Тип холодильного масла	Минеральное, алкилбензольное или полиэфирное масло требует совместимого фреона

Важно! Смешивание разных типов фреонов недопустимо, даже при схожих свойствах. Это вызывает химические реакции, образование кислот и неконтролируемое изменение рабочих параметров. Для систем с несколькими допустимыми хладагентами выбор осуществляется на основе оптимизации энергоэффективности и доступности заправочных услуг.

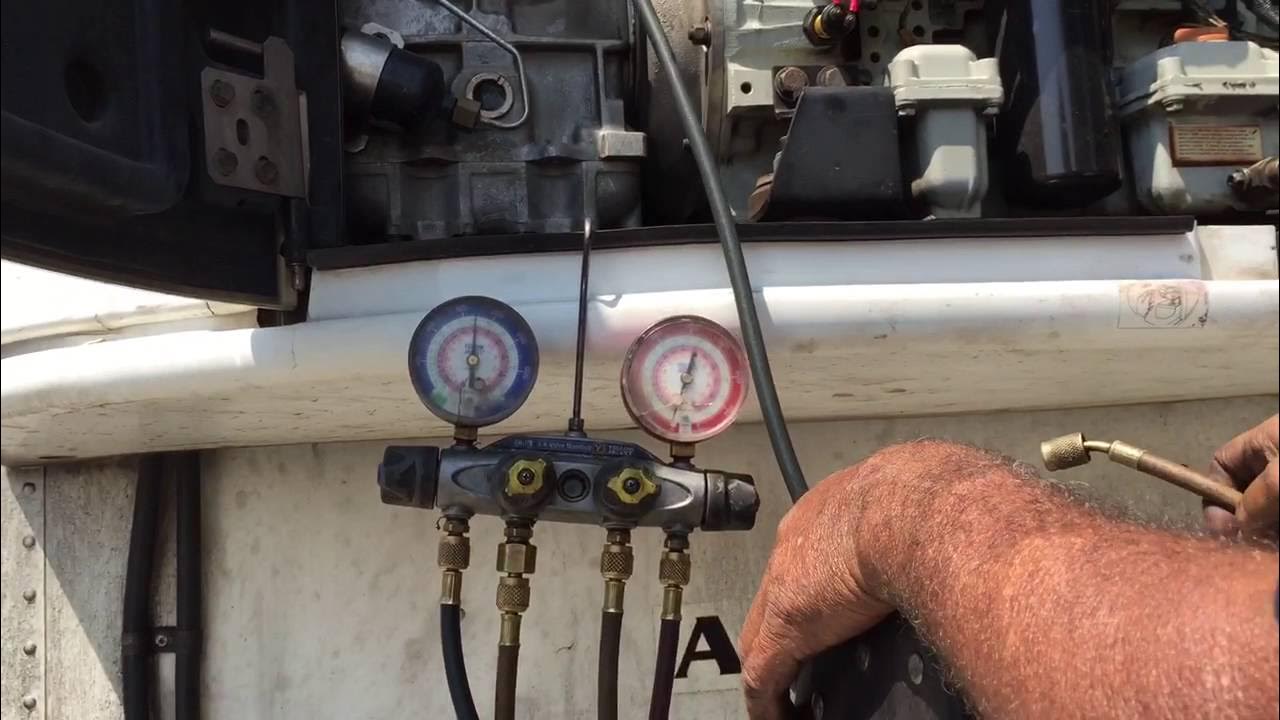

Инструменты для заправки: манометрическая станция

Манометрическая станция – ключевой инструмент для контроля давления хладагента в системе рефрижератора. Она подключается к сервисным портам высокого (красный шланг) и низкого (синий шланг) давления, обеспечивая визуализацию параметров в реальном времени. Без точных показаний манометров невозможно корректно определить количество фреона в контуре или выявить утечки.

Стандартная станция включает три магистрали: высокого давления (до 60 бар), низкого давления (до 10 бар) и центральную (желтый шланг) для подключения баллона с хладагентом и вакуумного насоса. Клапаны на каждом шланге позволяют изолировать магистрали во время диагностики или заправки. Вакуумметры на некоторых моделях упрощают проверку герметичности системы перед закачкой фреона.

Критерии выбора оборудования

• Диапазон измерений: должен соответствовать рабочему давлению используемого хладагента (R134a, R404A, R452A)
• Температурная шкала: наличие шкалы температуры насыщения для быстрой сверки с давлением
• Быстроразъемные соединения: фитинги G5/8" или 1/4" SAE для универсального подключения
• Дополнительные функции: клапан продувки шлангов, держатель баллона, термокомпенсированные манометры

Компонент станции	Назначение	Особенности эксплуатации
Красный манометр	Контроль давления нагнетания	Предел измерения не менее 40 бар для хладагентов типа R404A
Синий манометр	Мониторинг давления всасывания	Требует "обнуления" перед вакуумированием
Желтая магистраль	Подача фреона и вакуумирование	Обязательная продувка шланга перед подключением к баллону

Важно: Перед заправкой всегда выполняйте вакуумирование системы через центральный порт желтой магистрали для удаления воздуха и влаги. Используйте станцию с запорными клапанами на всех линиях – это предотвратит случайный выброс фреона при отсоединении шлангов. После завершения работ обязательно проверяйте соединения на наличие масляных подтёков – индикаторов утечек.

Калибровка электронных весов для дозаправки

Точность калибровки электронных весов напрямую влияет на корректность дозировки фреона при заправке рефрижераторов. Погрешность измерений может привести к недозаправке (снижение эффективности охлаждения) или перезаправке (риск повреждения компрессора и повышенная нагрузка на систему).

Процедура требует использования эталонных грузов с известной массой, соответствующих рабочему диапазону весов. Поверка выполняется перед каждой серией заправок или при изменении внешних условий (температура, влажность, вибрация).

Ключевые этапы калибровки

Подготовка оборудования:

• Установите весы на жесткую ровную поверхность вдали от вибраций и сквозняков
• Прогрейте весы 15-30 минут при включенном питании
• Подготовьте сертифицированные эталонные гири (например, 1 кг, 2 кг, 5 кг)

Последовательность действий:

1. Обнулите показания весов на пустой платформе
2. Последовательно размещайте гири по возрастанию массы
3. Сравните показания с эталонными значениями
4. При отклонениях выполните калибровку через меню прибора (согласно инструкции производителя)
5. Повторите проверку после корректировки

Допустимая погрешность	Последствия нарушения
±10 г на 1 кг хладагента	Снижение COP системы на 3-7%
±50 г на 5 кг фреона	Риск гидроудара в компрессоре

Важно: Используйте только гири с действующим свидетельством о поверке. Регулярно проверяйте состояние тензодатчиков и платформы на отсутствие механических повреждений. При работе с малыми дозами (менее 500 г) применяйте весы с дискретностью 1-2 г.

Проверка системы на герметичность перед работой

Обнаружение утечек фреона – критический этап перед дозаправкой или заправкой рефрижератора. Невыполнение этой процедуры приведет к повторной утечке хладагента, снижению эффективности работы системы и дополнительным затратам. Герметичность контура проверяется независимо от причины вмешательства в холодильный контур.

Используются специализированные методы обнаружения, исключающие визуальный осмотр как недостаточный для выявления микротрещин и скрытых дефектов. Современные технологии обеспечивают высокую точность локализации проблемных участков даже при минимальной интенсивности утечки.

Методы проверки герметичности

Применяются следующие основные способы выявления дефектов:

• Течеискатель – электронный прибор, реагирующий на фреон в воздухе. Позволяет проверить труднодоступные узлы и соединения
• Ультрафиолетовая индикация – в систему вводится краситель с УФ-меткой. Места утечек светятся под лампой
• Мыльный раствор – нанесение эмульсии на подозрительные участки. Образование пузырей указывает на дефект
• Вакуумирование – создание разрежения в контуре и контроль манометром. Рост давления свидетельствует о негерметичности

Важно: Проверка проводится при рабочем давлении в системе. Предварительная очистка проверяемых зон от грязи и масляных пятен повышает точность диагностики.

Метод	Чувствительность	Сложность
Электронный течеискатель	Высокая (до 5 г/год)	Требует калибровки
УФ-индикация	Средняя	Проста, требует УФ-лампы
Мыльный раствор	Низкая (крупные утечки)	Элементарная

После устранения всех выявленных дефектов выполняется повторная проверка герметичности. Только при подтверждении целостности контура допускается заправка системы фреоном согласно техническим параметрам оборудования.

Методы поиска утечек с УФ-лампой

Метод основан на внесении в хладагент специального УФ-красителя, который циркулирует вместе с фреоном по системе. При наличии микротрещин, неплотных соединений или повреждений компонентов, краситель вытекает наружу вместе с хладагентом и накапливается в месте утечки.

После заполнения системы фреоном с красителем и непродолжительной работы рефрижератора (для распределения смеси), техник использует УФ-фонарь (лампу Вуда) для обследования потенциально уязвимых участков контура. Под воздействием ультрафиолетового излучения краситель начинает ярко светиться (обычно желтым или зеленым цветом), четко обозначая точку выхода хладагента даже при минимальных утечках.

Ключевые этапы и особенности применения

• Внесение красителя: Добавляется в систему вместе с фреоном во время заправки через сервисные порты с использованием специального инжектора или в составе заправочных цилиндров.
• Время циркуляции: Требуется 15-60 минут работы установки для равномерного распределения красителя и его проявления в местах утечек.
• Обследование системы: Проводится в затемненном помещении. УФ-лампой последовательно подсвечиваются:
  • Сварные швы и паяные соединения
  • Сервисные вентили и заправочные порты
  • Компрессор (уплотнения вала, фланцы)
  • Трассы трубопроводов (особенно изгибы и точки крепления)
  • Клапаны, теплообменники (конденсатор, испаритель)
• Интерпретация свечения:
  • Яркое свечение - активная или значительная утечка.
  • Слабое свечение/налет - старая или минимальная утечка, следы прошлых ремонтов.
• Очистка: После ремонта место утечки тщательно очищается от остатков красителя для исключения ложных срабатываний при будущих проверках.

Преимущества метода	Недостатки/ограничения
Высокая точность локализации даже микротечек	Требует внесения инородного вещества (красителя) в систему
Наглядность результата (визуальное подтверждение)	Необходимость работы в темноте или сильном затемнении
Относительная простота и скорость обследования	Эффективность снижается на грязных, замасленных или ржавых поверхностях
Возможность выявить "медленные" утечки после накопления красителя	Качественный краситель и УФ-лампа требуют финансовых затрат

Определение точки врезки в контур

Выбор оптимальной точки врезки в холодильный контур критичен для безопасной и эффективной заправки или дозаправки фреоном. Эта точка должна обеспечивать доступ к жидкой или паровой фазе хладагента в зависимости от типа выполняемой операции (заправка жидкостью или газом) и конструкции системы.

Точка подключения сервисного оборудования определяется исходя из технических характеристик агрегата, расположения сервисных портов и требований производителя. Неправильный выбор может привести к гидроудару, загрязнению масла, некорректному заполнению контура или повреждению компонентов.

Ключевые аспекты выбора

Основные критерии определения точки врезки:

• Фаза хладагента:


  Заправка жидкостью – врезка в линию жидкого хладагента (после ресивера или дросселирующего устройства).


  Дозаправка паром – подключение к всасывающей или нагнетательной магистрали.
• Доступность сервисных портов: Использование штатных вентилей низкого (НД) и высокого (ВД) давления.
• Направление потока: Учет движения хладагента для предотвращения обратного попадания в баллон.

Тип операции	Рекомендуемая точка	Особые условия
Полная заправка	Линия жидкости (НД)	Через весы с контролем массы
Дозаправка паром	Всасывающая магистраль	При работающем компрессоре
Дозаправка жидкостью	Сервисный порт ВД	Только при выключенной системе

Важно: При отсутствии штатных портов врезку выполняют с использованием тройников-седелок, соблюдая герметичность и исключая попадание стружки в контур. Обязательна предварительная проверка давления в системе и типа применяемого фреона.

Технология пайки сервисных портов

Качественная пайка сервисных портов критична для герметичности холодильного контура и предотвращения утечек фреона. Порты подвергаются механическим нагрузкам при подключении/отключении заправочных шлангов, поэтому надежное соединение с магистралью исключает риски разгерметизации системы в процессе обслуживания.

Используются латунные порты с припаянным медным патрубком, монтируемые на линии всасывания или нагнетания. Пайка выполняется высокотемпературным припоем (например, медно-фосфорным CuP6 или серебросодержащим BAg5), обеспечивающим прочность и термостойкость в диапазоне рабочих давлений системы.

Последовательность операций

Подготовка поверхностей:

1. Зачистить медный патрубок порта и участок трубы мелкозернистой наждачной бумагой до металлического блеска
2. Обезжирить соединение ацетоном или спиртом
3. Нанести флюс для пайки меди тонким слоем на обе поверхности

Пайка:

• Прогреть соединение пламенем газовой горелки равномерно по периметру, избегая локального перегрева
• Контролировать температуру по изменению цвета флюса (светло-соломенный оттенок)
• Поднести припой к стыку – при достижении температуры плавления он должен самотеком распределиться по зазору
• Обеспечить полное заполнение капиллярного зазора (0,08-0,15 мм) без наплывов внутрь трубы

Завершение работ:

Этап	Действия	Контроль
Охлаждение	Естественное остывание без принудительного обдува	Отсутствие трещин в шве
Очистка	Удаление остатков флюса влажной ветошью	Чистота соединения
Защита	Установка заглушки на штуцер порта	Предотвращение загрязнения

Требования безопасности: Обязательное использование термозащитных экранов для изоляции соседних компонентов, работа в вентилируемом помещении, применение СИЗ (очки, перчатки). После пайки – обязательная опрессовка контура азотом для проверки герметичности шва перед заправкой фреоном.

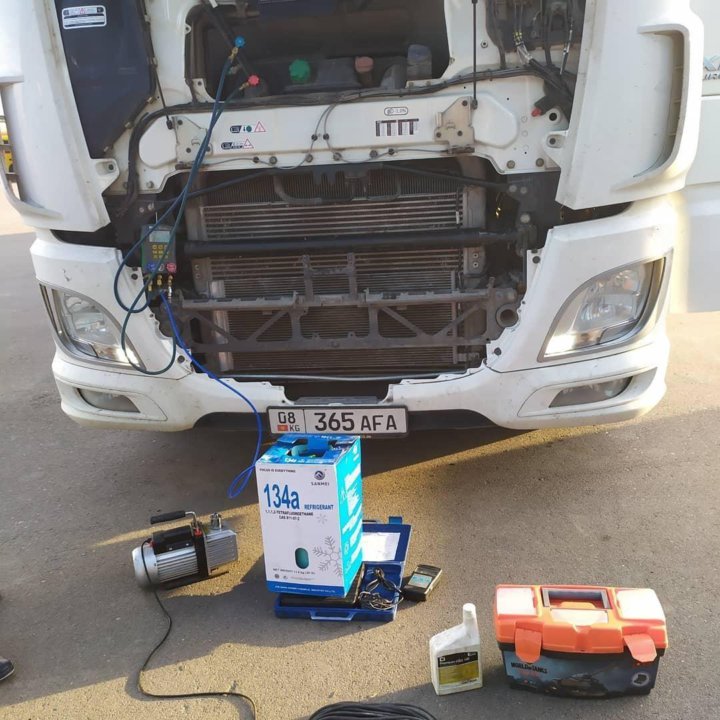

Вакуумирование системы: пошаговый алгоритм

Вакуумирование – обязательный этап перед заправкой хладагента, удаляющий воздух и влагу из контура. Пренебрежение этой операцией приводит к окислению масла, коррозии компонентов и снижению эффективности работы агрегата.

Для выполнения процедуры потребуется вакуумный насос, манометрическая станция с гибкими шлангами высокого давления, а также электронный вакуумметр для точного контроля остаточного давления. Все соединения должны быть герметичны.

Последовательность выполнения работ

1. Подключение оборудования:
   Жёлтый шланг манометрической коллектора соедините с портом вакуумного насоса. Синий (низкого давления) и красный (высокого давления) шланги подключите к соответствующим сервисным вентилям рефрижератора.
2. Предварительная проверка герметичности:
   Откройте вентили на манометрической станции (оба маховика против часовой стрелки). Запустите насос на 2-3 минуты, создав разрежение ~500 mbar. Остановите насос и зафиксируйте показания манометра. Устойчивое падение давления указывает на утечку – устраните её перед продолжением.
3. Глубокое вакуумирование:
   Запустите насос, полностью откройте вентили коллектора. Доведите остаточное давление до значений, указанных в технической документации на хладагент (обычно ≤ 250 Pa или ≤ 2 мм рт. ст.). Минимальное время процесса – 25-40 минут для систем стандартной мощности.
4. Контроль остаточной влаги:
   Изолируйте систему от насоса, закрыв вентиль на жёлтом шланге. Отключите насос. Наблюдайте за показаниями вакуумметра 15-20 минут. Допустимый рост давления – не более 0.5 mbar. Превышение свидетельствует о наличии влаги или негерметичности.
5. Завершение процесса:
   При стабильных показателях закройте сервисные вентили на рефрижераторе. Закройте вентили манометрической станции. Отсоедините шланги, используя гаечный ключ для защиты штуцеров.

Критически важно: Для систем с POE-маслом (полиолэфирным) время вакуумирования увеличивают на 30-50% из-за высокой гигроскопичности масла. Повторное вакуумирование после "продувки" контура инертным газом (азотом) повышает эффективность осушки.

Контроль глубокого вакуума мановакууметром

После откачки системы вакуумным насосом обязателен контроль остаточного давления мановакууметром. Этот прибор комбинирует функции манометра (для измерения избыточного давления) и вакуумметра (для диапазона ниже атмосферного), обеспечивая точные показания в паскалях (Па) или миллиметрах ртутного столба (мм рт. ст.). Подключение осуществляется через заправочный порт сервисного шланга, предварительно убедившись в герметичности всех соединений.

Глубокий вакуум считается достигнутым при показателях ≤ 500 мкм рт. ст. (≈ 0.67 гПа). Удерживайте это значение минимум 15-20 минут. Если стрелка прибора отклоняется вверх – система негерметична или содержит влагу. При стабильных показателях вакуумирование продолжают еще 30 минут для удаления остаточной влаги, испаряющейся при глубоком разряжении.

Критические ошибки при вакуумировании

• Недостаточная выдержка времени: конденсированная влага в магистралях приводит к кислотному разрушению компрессора.
• Игнорирование "отскока" давления: рост показаний после отключения насоса свидетельствует о загрязнении масла или утечке.
• Использование некалиброванного прибора: погрешность свыше 10% искажает реальное состояние системы.

Показание мановакууметра	Интерпретация	Действия
≤ 500 мкм рт. ст., стабильно	Вакуум соответствует норме	Продолжить процесс 30 мин, перейти к заправке
500–1000 мкм рт. ст.	Недостаточная глубина вакуума	Проверить герметичность, заменить фильтр насоса
Рост показаний после отключения насоса	Утечка или влага в системе	Провести опрессовку азотом, устранить дефекты

При повторном вакуумировании после ремонта обязательно заменяйте осушительный фильтр. Заправку фреоном начинайте только после подтверждения стабильного вакуума – в противном случае влага вступит в реакцию с хладагентом, образуя соляную кислоту. Для точности используйте мановакууметры с термозащищенными сенсорами, исключающими погрешность от нагрева.

Расчет необходимого количества фреона

Точный расчет количества хладагента критичен для эффективной работы рефрижератора. Недостаток фреона приводит к снижению холодопроизводительности, перерасходу электроэнергии и обмерзанию испарителя. Избыток вызывает рост давления в контуре, перегрузку компрессора и риск гидроудара.

Основными исходными данными для расчета являются технические характеристики оборудования: модель компрессора, тип конденсатора и испарителя, длина и диаметр магистралей, а также применяемый тип фреона (R134a, R404A, R507 и т.д.). Учитываются параметры окружающей среды и температурный режим эксплуатации.

Методы определения объема хладагента

Основные подходы к расчету:

• По паспортным данным оборудования
  Производители указывают массу фреона для штатной заправки в технической документации. При замене компонентов значения корректируются.
• Расчет по объему контура
  Определяется внутренний объем всех элементов системы:
  • Трубопроводов (по длине и диаметру)
  • Испарителя и конденсатора
  • Ресивера и фильтров-осушителей
  Полученный объем (в литрах) умножается на плотность жидкого фреона при рабочей температуре.
• Экспериментальный метод
  При дозаправке фреон добавляется порционно с контролем:
  • Температуры перегрева на выходе испарителя
  • Температуры переохлаждения на выходе конденсатора
  • Давлений всасывания и нагнетания

Важно: Для систем с критичным зарядом фреона (например, СО₂) применяются точные весовые методы заправки с использованием сертифицированных весов.

Фактор влияния	Последствия ошибки	Допустимое отклонение
Утечка фреона	Снижение КПД, обледенение	Не более 5% от нормы
Избыточная заправка	Повышение давления, поломка компрессора	Не более 3% от нормы

При работе с зеотропными смесями фреонов (например, R407C) заправка выполняется только в жидкой фазе во избежание изменения состава смеси. После заполнения системы обязательна проверка герметичности течеискателем и контроль рабочих параметров в течение 24 часов.

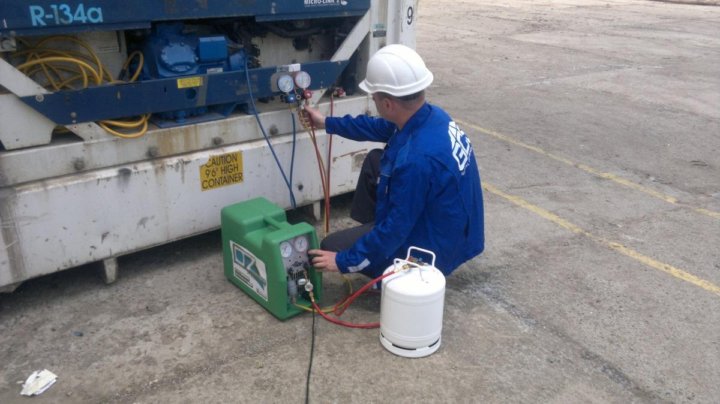

Подключение баллона с хладагентом к магистрали

Перед подключением убедитесь, что заправочный баллон соответствует типу хладагента системы, проверьте целостность резьбовых соединений и состояние уплотнительных колец. Переверните баллон вентилем вниз и зафиксируйте его на весах для точного контроля заправки.

Продуйте гибкий шланг (или заправочную станцию) порцией хладагента для удаления воздуха: подсоедините его к баллону, кратковременно откройте вентиль и выпустите газ через свободный конец шланга в вентилируемое помещение. Используйте только шланги, рассчитанные на конкретный тип фреона.

Порядок подключения

1. Соедините синий шланг манометрической станции с портом низкого давления на рефрижераторе (маркировка "SUCTION" или "LOW").
2. Жёлтый шланг подключите к вентилю баллона с хладагентом.
3. Откройте вентиль баллона на ½ оборота и проверьте соединения на герметичность мыльным раствором.
4. Закройте вентиль баллона и стравочный вентиль на манометрической станции.

Контрольный параметр	Действие
Давление в системе	Должно стабилизироваться после продувки шланга
Утечки	Отсутствие пузырей при нанесении мыльного раствора

При обнаружении утечек немедленно перекройте вентиль баллона, сбросьте давление через стравочный клапан станции и переподсоедините элементы. Не начинайте заправку до устранения негерметичности!

Заправка жидкой фазой через жидкостную линию

Заправка рефрижератора фреоном в жидкой фазе через жидкостную линию является предпочтительным методом при полном осушении системы или после ремонта. Данный способ обеспечивает точное дозирование хладагента без риска гидроудара, так как жидкость подаётся напрямую в конденсатор или ресивер. Ключевое условие – предварительная вакуумизация контура для удаления воздуха и влаги.

Процедура требует подключения заправочного цилиндра или баллона с фреоном к сервисному порту жидкостной магистрали через манометрическую станцию. Баллон обязательно переворачивают вентилем вниз для подачи жидкого хладагента под давлением. Контроль осуществляется по весам с использованием электронных весов или по уровню в смотровом глазке.

Ключевые этапы и требования

Обязательные условия для безопасной заправки:

• Давление в системе ниже давления в заправочном баллоне
• Отсутствие неконденсируемых газов (подтверждается вакууметром)
• Температура баллона выше -17°C для предотвращения кристаллизации масла

Последовательность операций:

1. Перекрытие запорного вентиля на жидкостной линии
2. Подключение желтого шланга манометрической станции к сервисному порту
3. Продувка шланга фреоном для удаления воздуха
4. Открытие вентиля низкого давления на коллекторе
5. Контроль заправки по весам с периодическим закрытием вентиля баллона

Типовые ошибки:

Ошибка	Последствие	Профилактика
Подача в невакуумированную систему	Образование кислот, ледяные пробки	Контроль вакуума ниже 500 микрон
Использование паровой фазы	Неточная дозировка, перегрев компрессора	Контроль положения баллона
Отсутствие весового контроля	Перезаправка или недозаправка	Применение калиброванных весов

По завершении необходимо прогнать хладагент в течение 10 минут, проверить перегрев на всасывании и переохлаждение на жидкостной линии. При отклонениях от нормы выполняют коррекцию количества фреона. Утечки исключаются методом щёточной обработки соединений мыльным раствором.

Дозаправка газовой фазой через всасывающий клапан

Данный метод применяется при необходимости добавить хладагент в работающую систему без остановки компрессора. Заправка газообразным фреоном через сервисный порт всасывающей магистрали минимизирует риски гидравлического удара и обеспечивает безопасное смешивание с циркулирующим хладагентом. Технология требует строгого контроля параметров системы и соблюдения правил герметичности соединений.

Ключевым условием является вертикальное положение баллона – газообразная фаза отбирается из верхней части емкости. Перед подключением шланги вакуумируются для удаления воздуха и влаги. Дозаправка выполняется малыми порциями с постоянным мониторингом давления всасывания, перегрева и тока компрессора для предотвращения перезаправки.

Последовательность операций

1. Подготовка оборудования: манометрическая станция, баллон с фреоном (вертикально!), весы
2. Очистка зоны подключения от загрязнений
3. Вакуумирование заправочных шлангов
4. Контрольное взвешивание баллона
5. Плавное открытие вентиля баллона (газовая фаза)
6. Регулировка подачи по манометру низкого давления
7. Периодический контроль параметров системы:
   • Давление всасывания
   • Перегрев на всасывании
   • Потребляемый ток компрессора
8. Фиксация добавленного количества по весам

Параметр	Нормальное значение	Признаки перезаправки
Давление всасывания	Согласно ТХ системы	Аномальный рост
Перегрев пара	5-8°К	Снижение ниже 4°К
Ток компрессора	Номинальный ±10%	Превышение паспортных значений

Критические ошибки: заправка жидкой фазой через всасывающий клапан (вызовет гидроудар), использование несертифицированного хладагента, игнорирование показаний приборов. После завершения обязательна проверка системы на утечки мыльным раствором или течеискателем.

Контроль давления нагнетания при заправке

Контроль давления нагнетания – обязательный этап при заправке рефрижератора фреоном. Давление в линии нагнетания компрессора напрямую отражает рабочую нагрузку системы и корректность заполнения хладагентом.

Превышение допустимых значений давления нагнетания указывает на критические проблемы: перезаправку системы, загрязнение конденсатора, неисправность вентиляторов или наличие неконденсируемых газов. Низкие показатели свидетельствуют о недостатке хладагента, засорах в фильтрах-осушителях или некорректной работе ТРВ.

Ключевые аспекты контроля

Технология замера требует:

• Подключения манометра высокого давления к сервисному порту нагнетательной магистрали
• Снятия показаний при работающем компрессоре и стабильном режиме
• Сравнения данных с техническими нормативами для конкретного хладагента (R134a, R404A и т.д.)

Типичные значения давления нагнетания для распространенных фреонов:

Тип фреона	Нормальное давление (бар)	Критический порог (бар)
R134a (при +30°C)	10-12	14
R404A (при +30°C)	16-18	22

Последовательность действий при отклонениях:

1. Остановить заправку при выходе давления за рабочий диапазон
2. Проверить чистоту конденсатора и исправность обдува
3. Контролировать температуру на выходе конденсатора (перегрев >15°C – признак недозаправки)
4. Измерить ток компрессора для исключения перегрузки

Важно! Работа с превышением давления нагнетания более 5 минут приводит к аварийному отключению компрессора и ускоренному износу уплотнений. Корректировку уровня хладагента выполняют только после устранения причин скачка давления.

Мониторинг температуры компрессора в процессе

Контроль температуры компрессора критически важен при заправке фреоном, так как перегрев указывает на потенциальные неисправности системы или ошибки в процедуре. Превышение допустимых значений (обычно 70-90°C для герметичных компрессоров) провоцирует термическое разложение масла и хладагента, что ведет к образованию кислот и необратимому повреждению компонентов.

Температурный мониторинг осуществляется бесконтактным пирометром на корпусе компрессора (суппортной плите) или всасывающем патрубке. Показания снимаются каждые 3-5 минут с параллельной фиксацией давления нагнетания и всасывания. Особое внимание уделяется резким скачкам (>5°C за 2 минуты) или стабильному превышению порога в 100°C.

Ключевые параметры контроля

• Целевой диапазон: 50-85°C при нормальной нагрузке
• Критический порог: 90°C (требует немедленной остановки процесса)
• Точки замера: корпус цилиндров, всасывающий клапан, кожух двигателя

Температура	Рекомендуемое действие
До 70°C	Норма, продолжение заправки
70-90°C	Проверить: Обдув конденсатора Уровень хладагента Напряжение сети
Выше 90°C	Немедленная остановка с диагностикой причин перегрева

Аномальные показатели требуют проверки заправляемого объема фреона (перезаправка снижает охлаждение двигателя), чистоты конденсатора и работы вентиляторов. Длительная работа с температурой выше нормы сокращает ресурс компрессора на 30-40%.

Показатели перегрева пара на выходе испарителя

Перегрев пара на выходе испарителя – критический параметр, определяющий эффективность теплопередачи и защиту компрессора. Он рассчитывается как разница между фактической температурой пара хладагента и температурой его насыщения при текущем давлении в испарителе.

Оптимальный диапазон перегрева для большинства систем составляет 4–8°C. Слишком низкий перегрев (< 2°C) указывает на риск попадания жидкого хладагента в компрессор ("гидравлический удар"). Чрезмерный перегрев (> 10°C) сигнализирует о недостаточной заправке фреоном, загрязнении теплообменника или неисправности ТРВ, ведущей к снижению холодопроизводительности и перегреву компрессора.

Факторы, влияющие на перегрев

• Зарядка фреоном: Недозаправка увеличивает перегрев, перезаправка – снижает.
• Работа ТРВ: Засорение, неправильная настройка или неверный подбор клапана нарушают регулировку.
• Воздушный поток: Загрязнённые фильтры или неисправные вентиляторы ухудшают теплообмен.
• Температура кипения: Слишком низкая температура усиливает перегрев из-за уменьшения теплопередачи.

Показатель перегрева (°C)	Диагностика	Воздействие на систему
< 2	Перезаправка, неисправность ТРВ	Риск гидроудара, разжижение масла
4–8	Нормальная работа	Максимальная эффективность, защита компрессора
> 10	Недозаправка, загрязнение испарителя	Падение холодопроизводительности, перегрев компрессора

Контроль перегрева осуществляется парой манометра (давление насыщения) и термометром (фактическая температура пара) на всасывающей магистрали. Регулировка выполняется дозаправкой/отбором фреона или настройкой супертеплота ТРВ. Постоянный мониторинг исключает аварийные режимы и обеспечивает энергоэффективность.

Норматива переохлаждения жидкости перед ТРВ

Переохлаждение жидкости перед терморегулирующим вентилем (ТРВ) является критическим параметром для корректной работы холодильного контура. Оно определяется как разница между температурой конденсации хладагента и фактической температурой жидкого хладагента на выходе из конденсатора или ресивера перед входом в ТРВ.

Достаточное переохлаждение гарантирует подачу в ТРВ чистой жидкости без паровых пробок. Недостаточное переохлаждение приводит к снижению производительности ТРВ, падению холодопроизводительности системы, возможному газовому удару в компрессоре и повышенному износу оборудования.

Нормативные значения и контроль

Оптимальный диапазон переохлаждения для большинства фреоновых систем составляет:

• R134a, R404A, R407C: 8–12 K (Кельвинов)
• R410A: 5–7 K
• R22: 6–10 K

Измерение проводится контактным термометром на жидкостной магистрали у входа в ТРВ и на выходе из конденсатора. Требуемое переохлаждение достигается регулировкой:

1. Расхода охлаждающего воздуха/воды через конденсатор
2. Уровня хладагента в ресивере
3. Температуры окружающей среды (при проектировании)

Типичные причины отклонения от норматива:

Симптом	Возможная причина
Слишком низкое переохлаждение	Недостаток хладагента, загрязнение конденсатора, неисправность вентилятора/насоса
Слишком высокое переохлаждение	Перезаправка системы, засор жидкостной линии, неверная настройка ТРВ

Постоянный контроль значения при сервисном обслуживании предотвращает аварийные отказы и снижает энергопотребление на 10–15%. При заправке фреоном целевой показатель переохлаждения является основным критерием корректности количества хладагента в контуре.

Корректировка расхода фреона через ТРВ

Корректировка расхода хладагента через терморегулирующий вентиль (ТРВ) осуществляется изменением положения регулировочного штока. Затягивание штока (вращение по часовой стрелке) уменьшает проходное сечение, снижая подачу фреона в испаритель. Откручивание (против часовой стрелки) увеличивает пропускную способность клапана, обеспечивая больший расход хладагента.

Процедура выполняется при работающем рефрижераторе с обязательным контролем параметров системы: перегрева на выходе испарителя (оптимально 5–8°C для R404A/R134a) и переохлаждения на выходе конденсатора (норма 4–7°C). Регулировку производят постепенно – не более ¼ оборота за раз с интервалом 15–20 минут для стабилизации режима.

Критерии правильной настройки

Основные признаки корректной работы ТРВ:

• Стабильный перегрев: Параметр остается в заданных пределах при колебаниях нагрузки
• Равномерное охлаждение: Отсутствие инея на большей части испарителя (допустимо легкое обмерзание в начале тракта)
• Эффективное кипение: Полное испарение фреона до выхода из теплообменника

Симптомы	Недостаток фреона	Избыток фреона
Температура всасывания	Выше нормы (+10°C и более)	Ниже нормы (риск гидроудара)
Давление в испарителе	Пониженное	Повышенное
Обледенение магистрали	Только входной патрубок	Весь испаритель + всасывающая трубка

Важно: Регулировку ТРВ проводят только после проверки чистоты фильтров-осушителей, исправности датчиков и отсутствия утечек. При несоответствии фактического перегрева расчетным значениям более 30% требуется замена вентиля.

Фиксация номинальной силы тока компрессора

Номинальный ток компрессора указывается производителем на шильдике оборудования или в технической документации. Этот параметр является эталонным значением для оценки корректности работы холодильного контура при заправке хладагентом.

Замер силы тока выполняется амперметром при стабильной работе системы после достижения установившегося режима. Показания снимаются на пусковых клеммах компрессора при отключенных посторонних электропотребителях (нагревателях картера, вентиляторах испарителя).

Критерии оценки показаний

Отклонение фактического тока от номинала свидетельствует о следующих состояниях системы:

• Превышение номинала:
  • Избыточное количество хладагента
  • Завышенное давление конденсации
  • Механические повреждения компрессора
• Заниженные показатели:
  • Недостаток фреона в контуре
  • Низкое давление всасывания
  • Завоздушивание системы

Допустимое отклонение при нормальной заправке не должно превышать ±10% от паспортного значения. Фиксация тока обязательна на каждом этапе дозаправки с внесением данных в протокол обслуживания.

Тип несоответствия	Вероятная причина	Действия
Ток выше нормы	Перезаправка, загрязнение конденсатора	Слив фреона, чистка теплообменников
Ток ниже нормы	Утечка хладагента, засор ТРВ	Поиск утечек, замена фильтра-осушителя

Программирование контроллера давления конденсации

Программирование контроллера давления конденсации выполняется после завершения дозаправки фреоном и проверки герметичности системы. Основная задача – установка целевых параметров работы конденсатора для обеспечения оптимального теплообмена и энергоэффективности рефрижератора. Настройка включает определение уставок давления, дифференциалов и временных задержек с учетом характеристик хладагента и условий эксплуатации.

Корректная конфигурация предотвращает нестабильную работу компрессора, снижает риск обмерзания испарителя и минимизирует нагрузку на электродвигатели вентиляторов. Все изменения вносятся через интерфейс контроллера (кнопочная панель, сенсорный экран или ПО) с обязательной последующей верификацией фактических показаний манометров.

Ключевые параметры для настройки

Обязательные уставки, требующие программирования:

• Целевое давление конденсации – рассчитывается исходя из:
  • Температуры окружающей среды
  • Типа хладагента (R404A, R134a, R507 и т.д.)
  • Требуемого переохлаждения фреона
• Дифференциал включения/выключения вентиляторов – диапазон отклонения давления от уставки для каскадного управления скоростью или количеством работающих вентиляторов.
• Задержка срабатывания защиты – время реакции на аварийное превышение давления (предотвращает ложные срабатывания при пусковых токах).

Пример типовых значений для R404A при +25°C:

Параметр	Диапазон	Рекомендуемое значение
Давление конденсации	14-18 бар	16 бар
Дифференциал вентиляторов	1.5-3 бар	2 бар
Задержка защиты	3-10 мин	5 мин

После программирования выполняется тестовый запуск системы. Контролируется соответствие фактического давления заданным уставкам, плавность регулировки вентиляторов и отсутствие цикличности работы компрессора. При отклонениях производится корректировка параметров с шагом 0.5-1 бар.

Регулировка давления в ресивере

Регулировка давления в ресивере рефрижератора – критически важный этап при дозаправке или заправке фреоном. Неправильное давление приводит к неэффективной работе системы, повышенному износу компрессора и риску аварийных ситуаций. Основная задача – обеспечить стабильное давление конденсации, соответствующее типу хладагента и рабочим условиям агрегата.

Процесс регулировки требует точного контроля с помощью манометрической станции, подключенной к сервисным портам на линии нагнетания (высокое давление) и линии всасывания (низкое давление). Необходимо учитывать температуру окружающей среды и конденсации, так как давление напрямую зависит от них. Целевые значения определяются по температурно-давленческим таблицам (PT-диаграммам) для конкретного хладагента.

Ключевые шаги и факторы регулировки

Основные действия и параметры для точной настройки:

• Контроль манометров: Постоянное отслеживание показаний на линии нагнетания (давление конденсации) при работающем компрессоре.
• Температурная поправка: Расчет давления конденсации по формуле: Давление конденсации = Температура конденсации + перегрев (обычно 10-15°C). Сверка с PT-диаграммой.
• Влияние окружающей среды: При высокой температуре воздуха давление в ресивере будет расти, при низкой – падать. Требуется коррекция заправки.
• Уровень заполнения ресивера: Проверяется через смотровое стекло. Идеальное состояние – прозрачная жидкость без пузырьков газа при работе системы. Пузырьки указывают на недозаправку, полное отсутствие газа – на перезаправку.

Таблица типичных проблем при отклонении давления:

Симптом	Возможная причина (давление)	Последствие
Постоянные пузырьки в смотровом стекле	Слишком низкое (недозаправка)	Недостаточное охлаждение, перегрев компрессора
Полное отсутствие газа в стекле, "запотевание"	Слишком высокое (перезаправка)	Затопление компрессора, гидроудар, рост энергопотребления
Колебания давления, нестабильная работа	Нестабильное (завоздушивание, влага)	Обмерзание ТРВ, коррозия, снижение эффективности

Корректировка осуществляется путем добавления или стравливания фреона через сервисные порты. Важно: Стравливание в атмосферу запрещено экологическими нормами! Излишки удаляются только с помощью рекуперационного оборудования. После каждой корректировки необходимо выждать 10-15 минут для стабилизации системы и повторно проверить показания манометров и уровень в смотровом стекле. Точная регулировка гарантирует оптимальный теплосъем в конденсаторе, правильную подачу хладагента в испаритель через ТРВ и максимальный ресурс компрессора.

Стандарты заправки систем с осушителем фильтра

Процесс заправки фреоном рефрижераторных систем, оборудованных осушителем фильтра, требует строгого соблюдения технологических нормативов и последовательности операций. Основная задача – обеспечить герметичность контура, предотвратить попадание влаги и загрязнений, а также добиться точного соответствия массы хладагента параметрам, установленным производителем оборудования.

Ключевым этапом является подготовка системы: обязательная вакуумизация для удаления воздуха и остаточной влаги, замена осушителя фильтра после каждого вскрытия контура или длительной работы в режиме вакуума. Несоблюдение этих условий приводит к образованию кислот, засорению ТРВ и снижению эффективности холодильного агента.

Критические аспекты стандартизации

Обязательные требования включают:

• Использование весов для дозирования: Заправка осуществляется исключительно по массе, указанной в технической документации агрегата. Объемный метод или заправка "по давлению" недопустимы.
• Контроль точки росы: После вакуумирования остаточная влажность в системе должна соответствовать норме (обычно точка росы ≤ -20°C или остаточное давление ≤ 500 мкм рт. ст.).
• Замена осушителя фильтра: Установка нового элемента непосредственно перед заправкой. Использование бывшего в эксплуатации или прогретого без вакуумирования фильтра запрещено.

Допустимые отклонения массы хладагента не должны превышать ±5% от паспортного значения. При дозаправке (после устранения утечки) обязателен предварительный анализ масла на кислотность и визуальный осмотр старого осушителя. Признаки влаги или медно-кислотного шлама требуют полной регенерации системы.

Параметр	Стандартное требование	Метод контроля
Остаточное давление после вакуумирования	≤ 500 мкм рт. ст. (0.67 мбар)	Электронный вакуумметр
Отклонение массы хладагента	±5% от номинала	Калиброванные весы
Тип осушителя	Соответствие хладагенту и мощности агрегата	Каталожный номер производителя

После заправки проводится обязательная проверка: контроль герметичности течеискателем, измерение перегрева/переохлаждения, анализ работы при пиковых нагрузках. Нарушение стандартов приводит к сокращению ресурса компрессора, кристаллизации влаги в ТРВ и нестабильности температурного режима.

Замена фильтра-осушителя при заправке

Фильтр-осушитель критически важен для защиты системы от влаги и твердых частиц, которые образуются при работе компрессора или попадают во время обслуживания. Несвоевременная замена приводит к засорению капиллярных трубок, окислению масла и выходу компрессора из строя.

При каждой заправке фреоном, особенно после вскрытия контура или замены компонентов, фильтр-осушитель подлежит обязательной замене. Использование старого осушителя сводит на нет эффективность заправки из-за остаточной влаги и загрязнений в его наполнителе.

Порядок выполнения работ

1. Сброс давления: Полностью стравить хладагент из системы через сервисные порты.
2. Демонтаж старого фильтра: Отрезать осушитель горелкой или отсоединить резьбовые фитинги, избегая попадания мусора в трубки.
3. Промывка магистрали: Продуть жидкую линию азотом для удаления остатков влаги и продуктов износа.
4. Подбор нового фильтра: Убедиться в совместимости модели с типом фреона (R134a, R404A и т.д.) и производительностью системы.
5. Установка: Быстро снять защитные заглушки и припаять/закрутить фильтр с соблюдением направления потока (указано стрелкой на корпусе).
6. Герметизация: Обязательная опрессовка азотом под давлением 25-30 бар для проверки соединений.

Тип осушителя	Применение	Срок замены
Молекулярное сито	Системы с HFC-хладагентами (R134a, R404A)	При каждой заправке
Силикагелевый	Авторефрижераторы, маломощные установки	Через 2 заправки
Бифункциональный (XH9)	Системы с высоким давлением (R410A)	Только при заправке после ремонта

Сбор конденсирующегося масла из контура

При проведении работ по дозаправке или заправке холодильного контура фреоном критически важно контролировать наличие масла, вынесенного хладагентом из компрессора. Часть масла неизбежно циркулирует вместе с фреоном, конденсируясь в магистралях и теплообменниках, что может привести к снижению эффективности системы или поломке компрессора из-за недостаточной смазки.

Для предотвращения негативных последствий перед добавлением хладагента выполняется процедура сбора рассеянного масла. Основная задача – вернуть масло в картер компрессора до начала заправки, обеспечив его корректную работу. Эта операция требует строгого соблюдения последовательности действий и использования специализированного оборудования.

Порядок сбора масла

1. Подключите манометрическую станцию к сервисным портам высокого (HP) и низкого (LP) давления.
2. Запустите компрессор на 15-20 минут в режиме охлаждения для равномерного распределения масла по контуру.
3. Остановите систему и дайте давлению уравновеситься (3-5 минут).
4. Медленно перекройте вентиль на линии всасывания (LP), вынуждая компрессор откачивать хладагент из испарителя в конденсатор.
5. Контролируйте давление по манометру LP. При достижении 0,1-0,2 бар немедленно выключите компрессор.

После завершения процедуры масло возвращается в картер компрессора. Визуально проверьте уровень масла через смотровое стекло, при необходимости долейте до нормы, указанной производителем. Только после этого приступайте к вакуумированию контура и заправке фреоном.

Оборудование	Назначение
Манометрическая станция	Контроль давления в контуре
Вакуумный насос	Удаление неконденсируемых газов перед заправкой
Весы для хладагента	Точное дозирование фреона

Важно: При работе с маслом избегайте смешивания разных типов смазок и попадания влаги в контур. Используйте только масло, совместимое с типом фреона и рекомендациями изготовителя оборудования. Нарушение этих правил приводит к образованию кислот и преждевременному износу компонентов.

Контроль уровня масла в картере компрессора

Проверка масляного уровня выполняется при отключенном компрессоре после 5-10 минут выстоя для стабилизации давления в картере. Визуальный осмотр проводится через смотровое стекло, расположенное на боковой стенке картера. Оптимальный уровень должен находиться между центральной и верхней отметкой смотрового окна при рабочей температуре.

Недостаточное количество масла провоцирует масляное голодание, перегрев трущихся деталей и заклинивание вала. Избыток приводит к вспениванию, гидроударам, выбросу масла в нагнетательную магистраль и снижению эффективности теплообмена. Корректировка уровня осуществляется доливом или откачкой через сервисный порт строго по спецификации производителя.

Процедура контроля и корректировки

Основные этапы обслуживания включают:

1. Остановка системы: Полное отключение компрессора от питания с фиксацией пускателя
2. Выравнивание давлений: Ожидание 5-15 минут для стекания масла в картер
3. Визуальная инспекция: Определение уровня относительно меток на стекле (минимум/максимум)
4. Температурная корректировка: Учет поправки на вязкость при отрицательных температурах

Критичные нарушения уровня требуют диагностики:

• Понижение: Утечки через сальники, вынос с хладагентом, загрязнение фреоном
• Повышение: Засор маслоотделителя, перезаправка, попадание жидкого хладагента

Параметр	Норма	Последствия отклонения
Нижняя граница	1/2 смотрового окна	Износ подшипников, перегрев клапанов
Верхняя граница	3/4 смотрового окна	Повышенный расход хладагента, забитые капилляры

Добавление полиэфирного масла в систему

Полиэфирное масло (POE) вводится в холодильный контур для смазки компрессора и предотвращения сухого хода. Точное количество определяется технической документацией на оборудование и типом хладагента, обычно составляя 5-15% от массы фреона. Недостаток масла вызывает повышенный износ узлов, а избыток ухудшает теплообмен.

Масло добавляется через сервисные порты перед заправкой хладагента или непосредственно в цилиндр компрессора при его замене. Обязательно используется масло, совместимое с конкретным типом фреона (R404A, R134a и др.), и применяются чистота инструмента, вакуумирование системы. Перед вводом масло должно быть прогрето до +40°C для улучшения текучести.

Ключевые этапы процедуры

1. Подготовка оборудования: Манометрическая станция, масляный насос, мерная колба.
2. Расчёт объёма: Учёт длины трассы, типа компрессора и рекомендаций производителя.
3. Ввод масла:
   • Через сервисный порт на линии всасывания при работающем компрессоре (малыми порциями)
   • Непосредственно в картер компрессора при остановленной системе
4. Контроль уровня: Проверка через смотровое стекло компрессора после запуска.

Тип хладагента	Рекомендуемое масло POE	Типовая вязкость
R404A, R507	POE ISO 68	68 cSt
R134a	POE ISO 46	46 cSt
R410A	POE ISO 32	32 cSt

Важно: POE масла гигроскопичны! Открытую тару хранят не более 15 минут. Остатки масла утилизируются как опасные отходы. После добавления обязательно прокачивание системы для распределения масла по контуру.

Технология промывки контура после утечек

Промывка холодильного контура обязательна при выявлении влаги, кислотности, загрязнений или смешивания несовместимых хладагентов вследствие утечки. Невыполнение этой операции приводит к ускоренному износу компрессора, засорению ТРВ и образованию кислот, разрушающих компоненты системы. Технология направлена на полное удаление посторонних веществ и восстановление чистоты магистралей.

Процесс начинается с откачки остаточного хладагента и герметизации контура. Далее выполняется продувка сухим азотом под давлением 3-6 бар для вытеснения влаги и летучих загрязнителей. Азот выпускают через вакуумный насос, контролируя точку росы выходящего газа – достижение показателя -40°C сигнализирует об эффективной осушке.

Этапы промывки растворителем

Подготовка промывочной жидкости: Используют специализированные составы (например, R11-совместимые растворители) с низкой вязкостью и высокой растворяющей способностью. Объем рассчитывают исходя из длины трассы и степени загрязнения, обычно 10-15% от емкости масляной системы. Жидкость заливают через сервисный порт.

Циркуляция растворителя: Подключают внешний насос для рециркуляции промывочного агента по контуру в течение 30-60 минут. Для усиления эффекта:

• Обеспечивают нагрев жидкости до 40-50°C
• Периодически меняют направление потока
• Вибрационно обрабатывают трубопроводы

Удаление отработанного раствора: Жидкость сливают через нижние точки контура. Процедуру повторяют 2-3 раза с чистым растворителем до визуального отсутствия взвесей в сливе. Обязательно демонтируют и промывают отдельно:

1. Ресиверы
2. Маслоотделители
3. Фильтры-осушители

Окончательная продувка и вакуумирование: Контур продувают азотом 15-20 минут для испарения остатков растворителя. Устанавливают новый фильтр-осушитель. Проводят глубокое вакуумирование (остаточное давление ≤ 500 микрон) в течение 1-2 часов с контролем роста давления после отключения насоса.

Контрольный параметр	Нормативное значение
Кислотность масла (TAN)	< 0.05 мг KOH/г
Влажность масла	< 50 ppm
Давление при вакуумировании	≤ 500 микрон
Стабильность вакуума (через 10 мин)	рост ≤ 250 микрон

Важно: После промывки заливают свежее синтетическое масло, соответствующее типу хладагента. Заправку фреоном выполняют только при достижении стабильного глубокого вакуума и отрицательных значений давления в контуре. Несоблюдение технологии гарантированно вызывает вторичные отказы компрессора в течение 3-6 месяцев.

Пайка медных трубок азотной средой

При пайке медных трубопроводов холодильного контура обязательным условием является продувка системы азотом для предотвращения окисления внутренних поверхностей. Кислород, присутствующий в воздухе, при нагреве меди вызывает образование окалины и шлама, который циркулирует по системе, повреждает компрессор и засоряет капиллярные трубки.

Для организации азотной среды к открытым концам контура подключают баллон с техническим азотом через редуктор, устанавливая минимальный расход (3-5 л/мин). Непрерывная продувка создаёт инертную атмосферу внутри трубки во время нагрева горелкой. Контроль выходящего газа осуществляется визуально или с помощью манометра.

Ключевые этапы технологии

1. Подготовка стыка: Зачистка трубок и фитинга мелкой наждачной бумагой, обезжиривание.
2. Сборка азотного контура: Подключение азотного баллона к одному концу системы, выход газа – через второй конец (или технологическое отверстие).
3. Продувка: Открытие вентиля баллона на 30 секунд до начала пайки для вытеснения воздуха.
4. Нагрев и пайка: Равномерный прогрев соединения горелкой с одновременной подачей припоя в зазор. Азот подаётся непрерывно!
5. Охлаждение: Естественное остывание соединения под азотной средой.

Важно:

• Использовать только чистый азот (не ниже 99,98%).
• Избегать избыточного давления во избежание выдувания припоя.
• Не допускать прерывания подачи газа до полного остывания шва.

Параметр	Значение	Последствия нарушения
Расход азота	3-5 л/мин	Недостаточная очистка или перерасход газа
Температура пайки	700-750°C (для фосфористой меди)	Пережог металла или непропай
Давление в контуре	0.1-0.3 бар (видимый поток)	Раздувание шва или окисление

Алгоритм опрессовки контура азотом

Опрессовка азотом выполняется для проверки герметичности холодильного контура перед заправкой фреоном. Азот используется как безопасный инертный газ, не образующий взрывоопасных смесей и позволяющий выявить микротрещины.

Перед началом работ убедитесь в отсутствии хладагента в системе, целостности запорной арматуры и чистоте сервисных портов. Подготовьте баллон с техническим азотом, редуктор с манометром, шланги высокого давления и детектор утечек.

1. Подключение оборудования
   • Присоедините редуктор к баллону с азотом
   • Подключите шланг к сервисному порту контура через запорный вентиль
   • Проверьте герметичность всех соединений мыльным раствором
2. Нагнетание давления
   • Медленно откройте вентиль баллона
   • Подайте азот до достижения рабочего давления (обычно 25-30 бар для высокого давления, 15-20 бар для низкого)
   • Контролируйте давление по манометру редуктора
3. Выдержка системы
   • Закройте вентиль баллона и сервисного порта
   • Выдержите контур под давлением минимум 30 минут
   • Отметьте исходные показания манометра
4. Контроль герметичности
   • Через 30 минут сверьте показания манометра с исходными
   • Обработайте все соединения мыльной эмульсией или используйте электронный детектор
   • Проверьте испаритель, компрессор, конденсатор и трубные соединения
5. Завершение процесса
   • При стабильном давлении медленно стравите азот через сервисный порт
   • При обнаружении утечек устраните их и повторите опрессовку
   • Отсоедините шланги и заглушите сервисные порты

Допустимое падение давления за 30 минут не должно превышать 0.5 бар. При отрицательной температуре окружающей среды время выдержки увеличивают вдвое.

Снятие показаний термопар на испарителе

Перед снятием показаний убедитесь в правильности установки термопар: контакты должны плотно прилегать к трубкам испарителя в зонах входа и выхода хладагента, а также на средней части змеевика. Используйте мультиметр с функцией замера температуры или специализированный термометр для термопар типа K, предварительно проверив калибровку оборудования и отсутствие повреждений изоляции проводов.

Зафиксируйте значения при стабильной работе компрессора через 10-15 минут после запуска системы. Показания снимайте последовательно для каждой точки: вход жидкого фреона в испаритель, середина контура, выход парообразного хладагента. Данные записывайте с точностью до 0,5°C, отмечая время замера и текущее давление всасывания на манометре.

Анализ показателей

Ключевые параметры для диагностики:

• Перегрев на выходе: разница между температурой паров фреона (термопара на выходной трубке) и температурой кипения (по манометру низкого давления).
• Равномерность охлаждения: перепад температур между показаниями термопар в начале, середине и конце испарителя не должен превышать 2-3°C.

Точка замера	Нормальный диапазон	Отклонение
Вход хладагента	Темп. кипения +1...+3°C	Завышение: неполное заполнение
Середина контура	На 2-5°C ниже точки входа	Резкий скачок: засор ТРВ
Выход пара	Перегрев 4-8°C	>10°C: недозаправка, <2°C: перезаправка

При обнаружении аномалий (неравномерное распределение температур, аномальный перегрев/недогрев) выполните проверку:

1. Чистоту ребер испарителя и вентилятора
2. Работу ТРВ и датчиков
3. Отсутствие завоздушивания контура

Повторные замеры после устранения неполадок обязательны для подтверждения корректности заправки.

Диагностика завоздушивания контура

Завоздушивание контура рефрижератора – критическая неисправность, возникающая при проникновении атмосферного воздуха в холодильный контур во время заправки, ремонта или из-за разгерметизации. Воздух содержит азот, кислород и водяные пары, которые не конденсируются при рабочих температурах системы. Это приводит к резкому падению эффективности охлаждения, перегрузке компрессора и риску химических реакций, разрушающих компоненты.

Основными симптомами завоздушивания являются аномально высокое давление конденсации при нормальной или пониженной температуре нагнетания, нестабильная работа терморегулирующего вентиля (ТРВ), повышенный ток компрессора и шум в контуре. Температура на линии всасывания при этом остается высокой даже при попытках дозаправки фреоном.

Методы выявления воздуха в системе

Для подтверждения завоздушивания применяются следующие диагностические процедуры:

• Анализ давления-температуры: Сравнение фактического давления конденсации с ожидаемым значением при текущей температуре окружающей среды. Разница более 10-15% указывает на неконденсируемые газы.
• Тест "стакана воды": Погружение сервисного шланга от манометрического коллектора в воду при стравливании небольшого количества хладагента. Появление пузырей воздуха подтверждает загрязнение контура.
• Контроль перегрева/переохлаждения: Существенное отклонение от норм (например, перегрев >15К или переохлаждение <3К) при нормальном уровне заправки.

Для устранения проблемы требуется полная эвакуация хладагента с последующей глубокой вакуумизацией контура (не менее 30 минут при остаточном давлении ≤500 микрон рт.ст.). Повторная заправка осуществляется строго по паспортной массе фреона с контролем параметров работы. При наличии влаги в контуре дополнительно устанавливается фильтр-осушитель.

Параметр	Нормальная система	Система с воздухом
Давление конденсации	Соответствует температуре окружающей среды	На 20-40% выше нормы
Температура нагнетания	Нормальная (≈80-110°C)	Низкая (≈50-70°C) при высоком давлении
Работа ТРВ	Стабильная, с четким перепадом температур	Неустойчивая, с "дребезжанием"

Удаление неконденсируемых газов из системы

Неконденсируемые газы (воздух, азот, пары влаги) попадают в холодильный контур при разгерметизации, некорректном монтаже или нарушении вакуумирования. Их присутствие повышает давление конденсации, увеличивает нагрузку на компрессор и снижает холодопроизводительность системы.

Для удаления газов используют метод продувки через сервисные порты конденсатора или ресивера. Процедура выполняется при работающем компрессоре с контролем манометров высокого давления: после стабилизации системы медленно стравливают небольшое количество газа через шланг, погруженный в емкость с хладагентом, чтобы минимизировать потери фреона.

Ключевые этапы удаления

1. Подготовка оборудования: Манометрический коллектор подключается к сервисным портам.
2. Запуск системы: Компрессор работает на холостом ходу 10-15 минут для стабилизации давления.
3. Контроль показаний: Фиксируется аномальное превышение давления конденсации относительно температуры окружающей среды.
4. Продувка: Клапан высокого давления приоткрывается на 2-3 секунды, выпуская газовую смесь.
5. Повторная проверка: После 5-минутного перерыва цикл повторяют до нормализации параметров.

Важно: Избыточная продувка приводит к потере фреона, поэтому процедуру совмещают с дозаправкой по показаниям весов. При наличии влаги в системе требуется полная эвакуация хладагента и вакуумирование контура.

Признак наличия газов	Последствия	Метод контроля
Давление конденсации > нормы на 15-20%	Перегрев компрессора	Сравнение с P-T диаграммой
Пульсация давления	Снижение КПД системы	Визуальный осмотр смотрового окна
Неравномерный шум компрессора	Окисление масла	Анализ температуры нагнетания

Проверка срабатывания высокого давления

Проверка реле высокого давления критична для предотвращения аварийных режимов работы холодильной системы. Исправное срабатывание защиты останавливает компрессор при превышении допустимого давления в контуре, исключая риск разрушения компонентов или утечки хладагента.

Неисправное реле высокого давления может привести к выходу из строя компрессора, разгерметизации магистралей или взрыву конденсатора. Тестирование проводится при техническом обслуживании и после любых работ с фреоновым контуром для подтверждения корректности работы аварийной защиты.

Алгоритм проверки

1. Подключите манометрический коллектор к сервисному порту на линии нагнетания компрессора.
2. Запустите холодильный агрегат в режиме охлаждения, дождитесь стабилизации рабочего давления.
3. Плавно повышайте давление в системе одним из методов:
   • Постепенным перекрытием потока воздуха через конденсатор (картоном или щитом)
   • Подачей азота через сервисный порт с регулировочным редуктором
4. Фиксируйте по манометру значение давления, при котором происходит размыкание контактов реле и остановка компрессора.
5. Сравните полученное значение с параметрами срабатывания, указанными:
   • На корпусе реле
   • В технической документации агрегата

Допустимое отклонение от номинала – не более ±0.5 бар. Если реле срабатывает раньше/позже нормы или не размыкает цепь – необходима замена. После снижения давления на 2-3 бара ниже точки срабатывания реле должно автоматически восстановить электрическую цепь.

Тестирование защитного реле низкого давления

Защитное реле низкого давления отключает компрессор при падении давления хладагента ниже минимально допустимого уровня. Это предотвращает работу компрессора в режиме "сухого хода", что исключает риск его перегрева и механических повреждений.

Тестирование реле проводится после заправки системы фреоном для проверки корректности срабатывания защиты. Неисправное реле не обеспечит своевременное отключение компрессора при утечке хладагента или засоре фильтра-осушителя.

Порядок выполнения теста

1. Отключите питание компрессора и подключите манометрический коллектор к сервисным портам системы.
2. Определите установленную производителем уставку срабатывания реле (указана на корпусе или в технической документации).
3. Создайте условия для срабатывания защиты:
   • Плавно снижайте давление в системе через сервисный порт с помощью заправочной станции
   • Контролируйте давление по манометру низкой стороны
4. Включите питание компрессора и зафиксируйте давление отключения:
   • При достижении порога срабатывания реле должно разомкнуть электрическую цепь
   • Компрессор должен остановиться с характерным щелчком реле
5. Повышайте давление фреоном до повторного замыкания контактов реле и запуска компрессора.

Критерии оценки: Фактическое давление отключения должно соответствовать паспортной уставке реле ±0.2 бара. При несовпадении показателей или отсутствии срабатывания реле подлежит замене.

Калибровка датчика температуры всаса

Калибровка датчика температуры всаса является критическим этапом при обслуживании рефрижераторных систем, так как некорректные показания напрямую влияют на точность заправки хладагентом. Погрешности в измерении температуры приводят к ошибкам в расчете перегрева и недозаправке или перезаправке контура.

Процедура выполняется перед началом дозаправки фреоном с использованием эталонного термометра или калибратора. Обязательным условием является стабилизация температуры всасывающего патрубка и отсутствие тепловых помех от окружающих объектов. Место установки датчика должно быть очищено от загрязнений и окислов для обеспечения надежного теплового контакта.

Порядок выполнения калибровки

Основные шаги процедуры:

1. Зафиксировать показания эталонного термометра на всасывающей магистрали в зоне монтажа датчика
2. Сравнить с текущими показаниями датчика в системе управления
3. Рассчитать величину отклонения по формуле: ΔT = T_датч – T_этал
4. Внести корректировку через сервисное меню контроллера либо механическую регулировку (для аналоговых датчиков)

Типичные допуски калибровки для различных систем:

Тип системы	Допустимое отклонение (°C)
Коммерческие холодильники	±0.5
Промышленные установки	±0.3
Медицинские рефрижераторы	±0.2

Важные требования безопасности: калибровку проводят только на обесточенном оборудовании при стабильном давлении в контуре. После корректировки выполняют три цикла проверки с интервалом 15 минут для подтверждения стабильности показаний.

Проверка производительности испарителя

Производительность испарителя определяется его способностью эффективно поглощать тепло из охлаждаемого пространства. Основные параметры для оценки включают разницу температур между воздухом на входе/выходе и температуру кипения хладагента.

Низкая производительность проявляется в недостаточном охлаждении груза, повышенном энергопотреблении компрессора или образовании инея только на части поверхности. Критически важно выявить причины перед дозаправкой фреоном.

Ключевые этапы диагностики

1. Измерение температур:
   • Температура воздуха на входе (T_вх) и выходе (T_вых) из испарителя
   • Температура кипения фреона (T_кип) по манометру низкого давления
2. Расчёт перепада:
   • ΔT_возд = T_вх - T_вых (норма: 8-12°C для среднетемпературных)
   • ΔT_{теплообм} = T_вх - T_кип (оптимально: 8-10°C)
3. Визуальный осмотр:
   • Равномерность инея по всей поверхности трубок
   • Загрязнение рёбер теплообмена (пыль, снег)
   • Целостность вентиляторов и воздушных заслонок

Проблема	Возможные причины	Действия
ΔTвозд < 6°C	Недостаток хладагента, загрязнение рёбер, низкая скорость вентилятора	Чистка теплообменника, проверка оборотов вентилятора, замер давления фреона
ΔTтеплообм > 15°C	Забитый фильтр-осушитель, неисправность ТРВ, влага в системе	Диагностика ТРВ, замена фильтра, вакуумирование контура
Локальное обмерзание	Закупорка трубки, неравномерное распределение фреона, перегрев компрессора	Проверка уровня масла, тестирование на перегрев, контроль перегрева

Важно: Недостаточная производительность испарителя часто ошибочно трактуется как нехватка фреона. Дозаправка без устранения реальной причины (загрязнение, неисправность ТРВ, дефект вентилятора) приводит к перезаправке и выходу компрессора из строя.

Анализ температурного градиента на ресивере

Контроль температурного градиента вдоль корпуса ресивера является ключевым индикатором корректного заполнения хладагентом и работы системы. При нормальных условиях наблюдается равномерное охлаждение поверхности. Резкие перепады или аномальные зоны свидетельствуют о нарушениях циркуляции фреона.

Вертикальный градиент не должен превышать 2-3°C при стабильной работе компрессора. Превышение этого значения указывает на недостаточный уровень хладагента, образование газовых пробок или неполное испарение жидкости в испарителе. Измерения выполняются контактным термометром на верхней, средней и нижней частях ресивера после 15 минут работы оборудования.

Интерпретация показателей

Типичные отклонения и их причины:

• Сильное охлаждение дна при нагретом верхе: перезаправка фреона, приводящая к скоплению жидкой фазы
• Локальные "холодные точки": загрязнение осушителя или засорение фильтров
• Равномерный перегрев: недозаправка системы или низкая скорость компрессора

Градиент (°C)	Состояние системы	Требуемые действия
0-3	Норма	Контроль через цикл работы
3-7	Частичное заполнение	Проверка на утечки, дозаправка
>7	Критический дисбаланс	Остановка системы, диагностика

Важно: Замеры производятся при закрытом сервисном вентиле ресивера. Параллельно анализируется разница температур на входе/выходе осушителя – отклонение свыше 5°C сигнализирует о необходимости его замены.

Параметры работы вентиляторов конденсатора

Контроль параметров вентиляторов конденсатора критичен при заправке фреоном, поскольку они напрямую влияют на давление конденсации и эффективность теплоотвода. Неправильная работа вентиляторов приводит к искажению показаний манометров, что вызывает ошибки в определении необходимого количества хладагента. Особое внимание уделяется синхронности вращения лопастей и отсутствию вибраций, которые снижают обдув теплообменника.

Ключевые параметры включают скорость вращения, потребляемый ток и температурный режим электродвигателей. При дозаправке необходимо фиксировать отклонения от номинальных значений, указанных в технической документации агрегата. Повышенный ток свидетельствует о механических проблемах, а снижение скорости вращения ведет к росту давления в конденсаторе даже при корректном уровне фреона.

Взаимосвязь параметров с процессом заправки

Параметр	Норма	Риски при отклонениях
Скорость вращения	100% от паспортной (обычно 800-1200 об/мин)	Снижение на 15% увеличивает давление конденсации на 20%, маскируя недозаправку
Потребляемый ток	±10% от номинала (указан на шильдике)	Превышение вызывает ложные признаки перезаправки из-за аномального роста давления
Температура двигателя	Не выше 70°C при +35°C окружающей среды	Перегрев провоцирует отключение вентиляторов, резкий скачок давления и аварийную остановку компрессора

Обязательные проверки перед заправкой:

• Балансировка лопастей – дисбаланс вызывает вибрацию, снижающую эффективность обдува на 25-30%
• Чистота решеток – загрязнения увеличивают нагрузку на двигатель при неизменной скорости
• Работоспособность регуляторов оборотов – неисправность приводит к работе на постоянной скорости независимо от давления конденсации

Подготовка этикетки сервисного обслуживания

После завершения заправки или дозаправки фреоном оформляется этикетка сервисного обслуживания, являющаяся юридическим подтверждением выполненных работ. Она крепится на корпус рефрижератора и содержит ключевую информацию для отслеживания истории обслуживания.

Этикетка должна быть заполнена разборчиво и включать все обязательные данные, соответствующие требованиям экологических норм (включая ФЗ №219-ФЗ) и техническим регламентам. Отсутствие или некорректное оформление влечет административную ответственность.

Обязательные реквизиты этикетки

• Наименование и реквизиты сервисной организации: полное название, ИНН, контактные данные
• Тип хладагента: марка фреона (R-404A, R-134a и др.)
• Количество вещества: масса заправленного/дозаправленного фреона в граммах или килограммах
• Дата выполнения работ: день, месяц, год обслуживания
• Подпись ответственного специалиста: с расшифровкой фамилии и инициалов

Дополнительные данные	Назначение
Дата следующего обслуживания	Плановый срок проверки герметичности
Серийный номер оборудования	Идентификация рефрижератора в базе
Показания манометров	Контрольные значения давления на момент заправки

Этикетка изготавливается из влагостойких материалов и фиксируется в зоне видимости – обычно на задней стенке холодильного агрегата. Данные дублируются в электронный журнал учета хладагентов сервисной организации.

Учет типа заправленного фреона в журнале

Фиксация марки хладагента в журнале заправки является обязательной процедурой для предотвращения смешивания несовместимых фреонов и последующих отказов оборудования. Неправильная идентификация вещества ведет к химическим реакциям, образованию кислот, разрушению компрессора и утечкам, что создает риски для персонала и окружающей среды.

Запись должна включать полное коммерческое название фреона (например, R-404A, R-134a) и его стандартизированное обозначение согласно международной классификации ASHRAE. Допускается указание альтернативных марок только при наличии официального подтверждения взаимозаменяемости от производителя холодильной установки.

Ключевые данные для регистрации

Параметр	Обязательность	Пример заполнения
Торговое наименование	Да	Genetron AZ-50
Код ASHRAE	Да	R-507A
Производитель хладагента	Рекомендуется	Honeywell
Номер партии/цилиндра	При наличии	B678XZ-2025

Ответственный техник обязан сверить маркировку на цилиндре с записью в журнале и удостоверить данные подписью. Исправления вносятся перечеркиванием ошибки с пометкой "исправленному верить", заверенным датой и подписью. Электронные журналы должны обеспечивать защиту от несанкционированного редактирования с фиксацией изменений.

Экологические нормы утилизации хладагентов

Утилизация фреонов регулируется международными соглашениями, включая Монреальский протокол и Кигалийскую поправку, которые запрещают выброс хладагентов в атмосферу из-за их разрушительного воздействия на озоновый слой и высокого потенциала глобального потепления (ПГП). Нарушение этих норм влечёт административную и уголовную ответственность, включая крупные штрафы.

Технологический процесс утилизации требует обязательного применения специализированного оборудования: рекуперационных установок, которые извлекают хладагент из системы, и цистерн для временного хранения. Извлечённые вещества подлежат переработке на лицензированных предприятиях для повторного использования или безопасного уничтожения методами высокотемпературного пиролиза.

Ключевые требования при работе с хладагентами

• Обязательная рекуперация: Полный сбор фреона при демонтаже оборудования или ремонте
• Сертификация персонала: Допуск к работам только при наличии свидетельства F-GAS
• Маркировка контейнеров: Чёткая идентификация типа хладагента и его массы

Тип нарушения	Последствия
Самовольный выброс в атмосферу	Штраф до 500 000 ₽ для юрлиц (ст. 8.21 КоАП РФ)
Работа без лицензии	Конфискация оборудования + приостановка деятельности

Производители обязаны вести журнал учёта движения хладагентов с фиксацией операций заправки, слива и передачи на утилизацию. Данные предоставляются в Росприроднадзор при плановых проверках.

Санитарная обработка манометрических шлангов

Загрязнение шлангов остатками хладагента, масла или частицами грязи создаёт риск перекрёстного смешивания хладагентов разных типов и попадания влаги в систему. Неправильная обработка ведёт к образованию кислот в контуре, коррозии компонентов и преждевременному выходу из строя компрессора. Особенно критична очистка после работы с системами, где произошла утечка или компрессорный отказ.

Стандартный протокол включает три этапа: продувку инертным газом для удаления остатков хладагента, промывку спецрастворами для вытеснения масел и загрязнений, вакуумирование для устранения влаги и остатков моющего средства. Обязательна маркировка шлангов после обработки для исключения путаницы между разными типами фреонов.

Порядок выполнения обработки

1. Подключить шланги к баллону с азотом и выполнить продувку под давлением 6-8 бар в течение 30 секунд через выход в вентилируемое пространство
2. Заполнить шланги специализированным растворителем (например, RX-11), выдержать 2 минуты, затем слить жидкость в герметичный контейнер для утилизации
3. Подсоединить шланги к вакуумному насосу, создать разрежение минимум 500 микрон и выдержать 15 минут

Типичные ошибки: использование неподтверждённых химикатов, оставляющих плёнку в шлангах • пренебрежение вакуумированием • повторное применение одноразовых фильтров-осушителей • хранение шлангов без защитных колпачков.

Тип загрязнения	Метод устранения	Контроль качества
Остатки масла	Промывка растворителем RX-11	Визуальный осмотр на прозрачность
Влажные пары	Вакуумирование 500 микрон	Показания вакуумметра
Твёрдые частицы	Продувка азотом + замена фильтров	Тест на герметичность под давлением

Важно: для систем с POE-маслом обработка проводится после каждого использования • шланги для CO₂ требуют отдельного комплекта • перед хранением на штуцера устанавливаются заглушки с силиконовыми прокладками.

Проверка холодильной мощности после дозаправки

После завершения дозаправки фреоном необходимо выполнить контроль холодильной мощности для подтверждения корректности работы системы. Эта процедура позволяет выявить возможные отклонения в количестве хладагента или функционировании компонентов. Без проверки мощности невозможно гарантировать эффективное охлаждение и соответствие техническим требованиям.

Основными критериями оценки служат температурные показатели, давление в контуре, время достижения заданного режима и энергопотребление. Сравнение этих параметров с номинальными значениями из технической документации оборудования является обязательным этапом верификации.

Последовательность контроля

1. Измерьте температуру воздуха на входе и выходе испарителя с помощью термометра
2. Зафиксируйте давление всасывания и нагнетания по манометрическим приборам
3. Рассчитайте перегрев (разница между температурой кипения фреона и температурой на выходе испарителя)
4. Определите переохлаждение (разница между температурой конденсации и температурой жидкости на выходе конденсатора)
5. Засеките время достижения установленной температуры в камере
6. Проверьте потребляемую мощность компрессора ваттметром

Параметр	Нормальное значение	Признаки отклонений
Перегрев	4-8°C	Менее 4°C - перезаправка, более 8°C - недозаправка
Переохлаждение	5-15°C	Выше 15°C - избыток фреона, ниже 5°C - недостаток
Давление нагнетания	Соответствует ТТХ хладагента	Повышение указывает на загрязнение конденсатора

Критерии успешной проверки: достижение заданной температуры за время, указанное в паспорте оборудования; стабильное поддержание режима с отклонением не более ±1°C; соответствие перегрева и переохлаждения номинальным значениям. Обязательно сверяйте фактические показатели с заводскими диаграммами P-H для конкретного типа фреона.

При обнаружении расхождений более 10% от номинальных параметров выполните повторную диагностику на предмет утечек, загрязнения теплообменников или неисправности компрессора. Несоответствие мощности свидетельствует о необходимости корректировки количества хладагента или ремонта компонентов системы.

Хронометраж цикла работы до первых оттаиваний

Цикл работы рефрижератора до первого оттаивания начинается с момента включения компрессора после стабилизации температурного режима. Компрессор запускается при достижении верхнего порога температуры в холодильной камере, заданного термостатом, и работает до снижения до нижнего установленного значения.

Продолжительность цикла напрямую зависит от уровня заправки фреона: при недостатке хладагента время работы компрессора увеличивается из-за снижения эффективности теплообмена, при перезаправке – возможно сокращение цикла из-за повышенного давления в системе и риска гидроудара. Нормальный диапазон для бытовых моделей – 8–15 минут при температуре окружающей среды +25°C.

Факторы влияния на длительность цикла

• Температура загружаемых продуктов: горячие продукты увеличивают время работы.
• Частота открывания двери: приводит к теплопритокам и удлинению цикла.
• Состояние конденсатора и испарителя: загрязнения снижают теплообмен.
• Параметры терморегулятора: ширина диапазона между включением/выключением.

Состояние системы	Средняя длительность цикла	Признаки отклонений
Нормальная заправка фреоном	10–12 минут	Равномерное охлаждение, тихая работа
Недостаток хладагента	18–25 минут	Иней на одной стороне испарителя, шум компрессора
Избыток фреона	4–7 минут	Вибрация магистралей, перегрев компрессора

Преждевременное включение оттайки (менее чем через 8 циклов) свидетельствует о нарушениях в работе системы: утечке фреона, неисправности датчика оттаивания или дефекте ТЭНа испарителя. Короткие циклы (менее 3 минут) указывают на перезаправку или засор капиллярной трубки.

Для точной диагностики замеряют: давление всасывания, ток компрессора и температуру нагнетательной линии. Отклонение хронометража на 40% от нормы требует проверки уровня хладагента и герметичности контура.

Список источников

При подготовке материалов по заправке и дозаправке рефрижераторов фреоном использовались специализированные технические документы и отраслевые стандарты. Основное внимание уделялось актуальным регламентам безопасности и технологическим процедурам.

Ниже представлен перечень ключевых источников, содержащих детальные инструкции по работе с хладагентами, требования к оборудованию и экологическим нормам. Все материалы соответствуют современным практикам обслуживания холодильных систем.

Нормативно-техническая документация

• ГОСТ Р (действующие стандарты по эксплуатации холодильного оборудования)
• Руководства производителей рефрижераторов (технические мануалы Scania, Thermo King, Carrier)
• СанПиН (санитарные правила для транспортировки скоропортящихся грузов)

Специализированная литература

1. «Холодильные установки» (Богданов С.Н. и др.) – разделы по заправке хладагентов
2. «Справочник по холодильной технике» под ред. И.С. Комарова – глава 5: Техобслуживание систем
3. Журнал «Мир климата» – статьи по экологическим регламентам использования фреонов

Правовые акты

• Федеральный закон № 89-ФЗ «Об отходах производства» (требования к утилизации хладагентов)
• Монреальский протокол – международные ограничения применения фреонов

Видео: Заправка кондиционера фреоном без весов, по давлению, инструкция


• Сигнализация Старлайн - умная защита вашего авто

• Основные параметры устройства

• Тормозные диски DBA - выбор в пользу безопасности и долговечности
