Правильная чистка клапана EGR - пошаговая инструкция

Статья обновлена: 18.08.2025

Клапан системы рециркуляции отработавших газов (EGR) критически влияет на стабильность работы двигателя и экологические показатели автомобиля.

Со временем деталь покрывается слоем нагара и кокса, что приводит к потере мощности, повышенному расходу топлива и неустойчивым оборотам холостого хода.

Регулярное обслуживание этого узла позволяет избежать дорогостоящего ремонта и восстановить корректную работу силового агрегата.

В статье подробно разберем технологию безопасной очистки клапана ЕГР без риска повреждения чувствительных компонентов.

Безопасное отключение компонентов перед снятием клапана

Перед началом работ с клапаном EGR критически важно полностью обесточить электронную систему автомобиля. Отключите отрицательную клемму аккумуляторной батареи и зафиксируйте провод в безопасном положении, исключающем случайный контакт с клеммой. Это предотвратит короткие замыкания и ошибки электронных блоков управления при отсоединении разъемов.

После снятия напряжения отсоедините электрический разъем клапана EGR, нажав на фиксатор. Проверьте отсутствие давления в системе охлаждения (если клапан интегрирован с ней) – двигатель должен быть холодным! Ослабьте хомуты и аккуратно снимите патрубки охлаждающей жидкости, подготовив емкости для сбора возможных утечек. При наличии вакуумных шлангов пометьте их положение маркером перед демонтажем.

Порядок отключения смежных систем

Топливная магистраль: При расположении клапана вблизи топливных трубок временно снимите их с креплений для обеспечения доступа.
Впускной коллектор: Ослабьте крепеж коллектора, если требуется дополнительное пространство для извлечения клапана.
Датчики: Демонтируйте мешающие датчики (кислорода, температуры) только при крайней необходимости, фиксируя их положение.

Компонент	Тип крепления	Инструмент
Электрический разъем	Пластиковый фиксатор	Пальцы / Плоская отвертка
Вакуумные шланги	Резиновые соединения	Плоскогубцы с тонкими губками
Патрубки охлаждения	Винтовые хомуты	Отвертка Torx/шлицевая
Крепежные болты	Резьбовые соединения	Трещоточный ключ с удлинителем

Важно: Заглушите открытые патрубки системы охлаждения и впуска чистыми ветошью или пластиковыми крышками для предотвращения попадания пыли. Избегайте резких движений при демонтаже – корпус клапана EGR часто выполнен из хрупкого сплава. При наличии сложных креплений используйте зеркало для визуального контроля скрытых элементов перед полным откручиванием.

Пошаговое снятие клапана EGR с двигателя

Перед началом работ убедитесь в отсутствии давления в топливной системе и полном остывании двигателя. Подготовьте набор гаечных ключей (обычно требуется на 10-13 мм), крестовую/плоскую отвертку, ветошь и очиститель карбюратора.

Обесточьте автомобиль, сняв отрицательную клемму с аккумулятора. Определите расположение клапана EGR: он обычно крепится к впускному коллектору или блоки цилиндров, соединен с охлаждающим контуром и имеет электрический разъем.

Отсоедините электрический разъем: нажмите на фиксатор-защелку и аккуратно потяните колодку проводов в сторону от клапана.
Демонтируйте мешающие элементы: при необходимости снимите воздушный патрубок, декоративную крышку двигателя или ослабьте хомуты мешающих шлангов.
Открутите крепежные болты: используя соответствующий ключ, последовательно выкрутите 2-4 крепежных элемента (предварительно обработайте проникающей смазкой при сильном прикипании).
Отсоедините охлаждающие шланги: если клапан подключен к системе охлаждения, ослабьте хомуты и аккуратно снимите трубки, подставив емкость для слива остатков антифриза.
Извлеките клапан: потяните устройство на себя, одновременно раскачивая из стороны в сторону для преодоления сопротивления прокладки. Избегайте резких движений – возможны скрытые крепления.

Немедленно закройте впускные и выпускные отверстия чистой ветошью для предотвращения попадания мусора. Внимание: не отсоединяйте патрубки системы рециркуляции без крайней необходимости – их повторная установка требует точной фиксации.

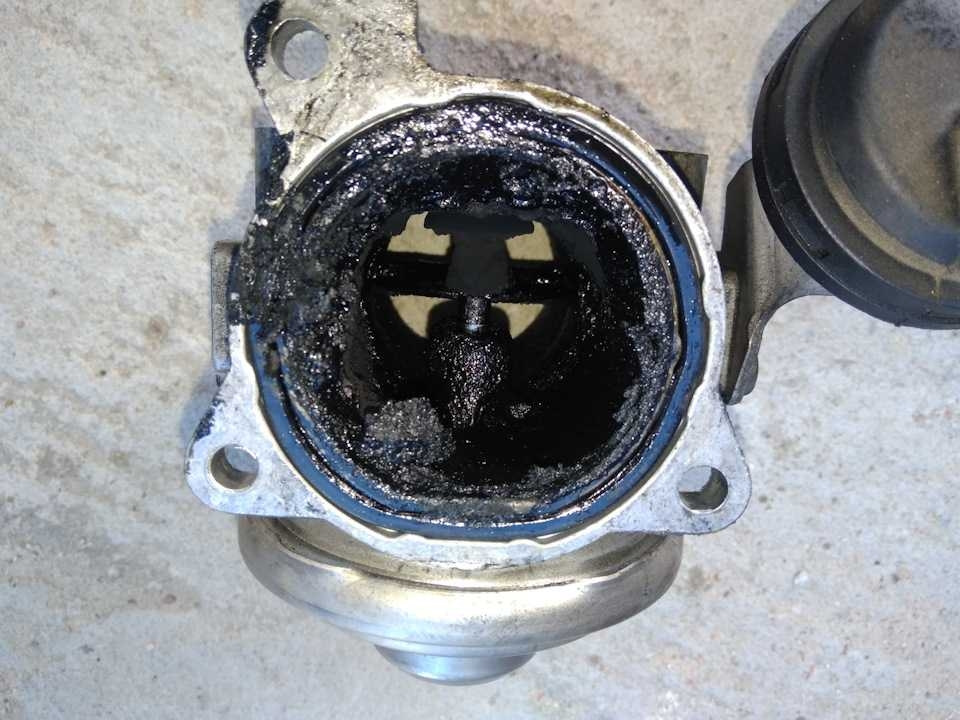

Визуальная диагностика степени загрязнения сажей

После демонтажа клапана ЕГР тщательно осмотрите его рабочие поверхности. Основной критерий – толщина и структура сажевого налета на седле клапана, штоке и внутренних каналах корпуса. Используйте яркий источник света для выявления даже незначительных отложений в труднодоступных зонах.

Обратите особое внимание на состояние уплотнительного конуса (тарелки) и посадочного места. Наличие плотного, лакового слоя сажи указывает на критическое загрязнение, требующее механической очистки. Легкий пылеобразный налет часто допустим и удаляется промывкой.

Ключевые признаки износа

Критические визуальные показатели:

Полное зарастание каналов корпуса (просвет менее 30%)
Образование твердой углеродистой корки на штоке
Видимые деформации тарелки или штока
Металлический блеск на седле клапана (признак механического износа)

Степень загрязнения	Внешние признаки	Способ очистки
Слабая (до 2мм)	Равномерный серый налет, подвижность штока сохранена	Жидкость-очиститель карбюратора
Средняя (2-4мм)	Комковатые отложения, частичное залипание тарелки	Ультразвуковая ванна + щетки
Тяжелая (более 4мм)	Монолитные угольные пробки, полная блокировка хода штока	Ручная механическая обработка

Важно: При выявлении глубоких царапин на седле клапана или коррозии металла – деталь подлежит замене. Попытки очистки поврежденных поверхностей приведут к разгерметизации системы рециркуляции.

Проверьте свободный ход штока пальцем после первичной очистки. Нормальное движение – плавное, без заеданий по всей траектории. Малейшее сопротивление указывает на остаточные отложения в направляющих втулках.

Подготовка чистящей химии: выбор и нанесение состава

Выбор специализированного очистителя для клапана ЕГР критичен: используйте составы, разработанные для удаления нагара в системах рециркуляции отработавших газов. Избегайте агрессивных растворителей (ацетон, бензин), которые повреждают уплотнители и чувствительные детали клапана. Отдайте предпочтение аэрозольным средствам с тонкой распыляющей насадкой – они обеспечивают глубокое проникновение в каналы и равномерное покрытие поверхности.

Перед нанесением тщательно встряхните баллон в течение 30 секунд для активации химических компонентов. Если клапан демонтирован, разместите его вертикально на чистой поверхности или закрепите в тисках (с мягкими накладками), чтобы состав не стекал слишком быстро. Для монтажных работ без снятия узла с двигателя обеспечьте доступ к впускному отверстию клапана.

Техника нанесения очистителя

Распылите состав короткими импульсами (по 2-3 секунды) внутрь впускного канала клапана, направляя трубку на стенки и шток.
Обработайте седло клапана и зону вокруг штока, удерживая баллон на расстоянии 10-15 см для предотвращения образования излишков пены.
Выдержите паузу 5-7 минут для растворения отложений, но не допускайте полного высыхания средства – при необходимости повторите нанесение на особо загрязненные участки.

Тип загрязнения	Рекомендуемое средство	Время выдержки
Маслянистый налет	Очиститель на основе ПАВ	5-10 минут
Твердый углеродистый нагар	Средство с термохимическими добавками	10-15 минут

После обработки удалите размягченные отложения мягкой кисточкой или безворсовой салфеткой, избегая абразивных материалов. Остатки химии смойте очистителем карбюратора или тем же средством, затем продуйте сжатым воздухом (давление не выше 3 бар). Важно: защищайте глаза очками и кожу перчатками – составы вызывают раздражение!

Техника механической очистки штока и седла клапана

После демонтажа клапана ЕГР тщательно осмотрите шток и седло на предмет плотных отложений сажи и нагара. Удалите крупные фракции механическим способом, избегая царапин на рабочих поверхностях. Используйте исключительно щадящие абразивы: деревянные или пластиковые скребки, капроновые щетки.

Для труднодоступных участков седла применяйте ватные палочки, смоченные в очистителе карбюратора или специальном растворителе EGR. Избегайте агрессивных составов на основе ацетона и металлических инструментов – они повреждают защитное покрытие. Особое внимание уделите посадочной кромке седла: даже микроскопические задиры нарушат герметичность.

Пошаговая процедура очистки

Инструменты и материалы:

Спецрастворитель для нагара
Деревянные зубочистки/пластиковый скребок
Мягкие капроновые щетки
Ватные диски и палочки
Сжатый воздух (опционально)

Обработайте поверхности растворителем, оставьте на 10-15 минут для размягчения отложений.
Счищайте нагар плавными движениями вдоль штока, не прилагая усилий.
Повторяйте цикл "растворитель + механическая очистка" до полного удаления загрязнений.
Продуйте каналы сжатым воздухом для удаления остатков абразива.

Критически важно: после очистки шток должен свободно ходить в корпусе без заеданий. Проверьте герметичность седла клапана, нанеся тонкий слой WD-40 – равномерное растекание жидкости подтвердит плотность прилегания.

Очистка каналов ЕГР в впускном коллекторе

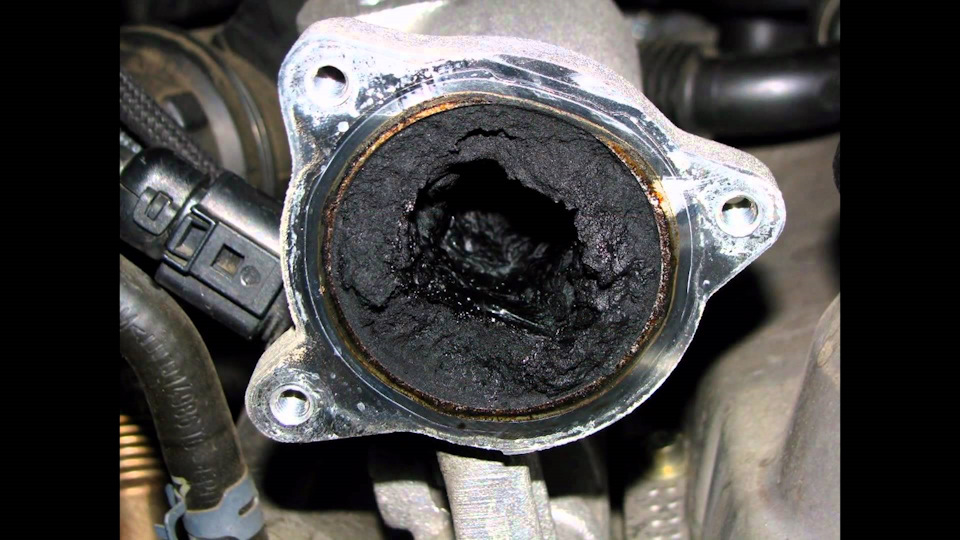

Каналы рециркуляции отработавших газов во впускном коллекторе подвержены интенсивному образованию нагара и коксовых отложений, особенно при эксплуатации на некачественном топливе или износе двигателя. Забитые каналы нарушают расчетные параметры потока газов, что приводит к сбоям в работе системы EGR, потере мощности двигателя и увеличению расхода топлива.

Для эффективной очистки демонтируйте впускной коллектор, предварительно отсоединив все датчики, патрубки и крепежные элементы. Тщательно осмотрите внутренние поверхности каналов EGR и смежных полостей – характерными признаками проблемы являются плотные масляно-сажевые наслоения черного цвета, сужающие проходное сечение.

Методика очистки каналов

Выполняйте работы в последовательности:

Механическая обработка:
- Используйте металлические ёршики подходящего диаметра и скребки из мягкого пластика для удаления рыхлых отложений
- Аккуратно проходите изгибы каналов, избегая царапин на стенках
Химическое растворение:
- Нанесите специализированный очиститель EGR или карбклинер на оставшиеся отложения
- Выдержите 15-20 минут для размягчения коксового слоя
Промывка:
- Смойте остатки химии и загрязнений сжатым воздухом или мощной струёй воды
- Просушите каналы компрессором

Важно: избегайте абразивных материалов и агрессивных растворителей (ацетон, бензин), разрушающих алюминиевые сплавы и резиновые уплотнения. Контролируйте состояние каналов после чистки – остаточные отложения толщиной свыше 1 мм требуют повторной обработки.

Материал канала	Рекомендуемый очиститель	Запрещенные средства
Алюминий	Спецсредства на основе керосина	Кислотные составы
Пластик	Спиртовые растворы	Агрессивные щелочи

Промывка и удаление остатков чистящих средств

После механической очистки клапана ЕГР от нагара тщательно промойте все компоненты для удаления остатков химических реагентов. Оставшееся средство может вызвать коррозию металла, повредить датчики или попасть в камеру сгорания.

Используйте дистиллированную воду или изопропиловый спирт для нейтрализации активных веществ. Особое внимание уделите каналам подачи газов и посадочному седлу клапана – там часто скапливаются остатки чистящего состава.

Ключевые этапы промывки

Обильно оросите детали дистиллированной водой из пульверизатора
Обработайте труднодоступные места тонкой кистью, смоченной в изопропиловом спирте
Продуйте сжатым воздухом (2-3 атм) все каналы и полости
Повторите цикл 2-3 раза до полного исчезновения следов химикатов

Материал	Назначение	Меры предосторожности
Дистиллированная вода	Первичное удаление реагентов	Избегать контакта с электроразъемами
Изопропиловый спирт 90%	Обезжиривание и финальная промывка	Работать в проветриваемом помещении
Сжатый воздух	Удаление остатков жидкости	Использовать фильтр-осушитель

Контроль качества: после сушки на деталях не должно быть белесых разводов, масляных пятен или запаха химии. Проверьте подвижность штока клапана – движение должно быть плавным без заеданий.

Перед установкой протрите посадочные поверхности безворсовой салфеткой, смоченной в спирте. Убедитесь, что в каналах отсутствует влага – микроскопические капли воды при нагреве образуют коррозионные очаги.

Правила сборки и установки очищенного клапана

Тщательно удалите остатки чистящего средства со всех деталей клапана сжатым воздухом или безворсовой ветошью. Убедитесь, что каналы, шток и седло клапана полностью сухие и не содержат абразивных частиц.

Проверьте состояние уплотнительных колец и прокладок – при наличии трещин, деформаций или износа замените их новыми. Нанесите тонкий слой термостойкой смазки на подвижные элементы штока (если предусмотрено конструкцией) для предотвращения заклинивания.

Порядок монтажа

Установите новую термостойкую прокладку на посадочное место коллектора.
Аккуратно разместите клапан, совместив крепежные отверстия, избегая перекоса.
Затяните болты/гайки крест-накрест с моментом, указанным производителем (обычно 15-25 Н·м).
Подключите вакуумные шланги согласно маркировке, проверив плотность посадки.
Подсоедините электрический разъем до щелчка фиксатора.

Важные нюансы:

Не применяйте герметики – они могут попасть в каналы и нарушить работу.
Проверьте целостность вакуумных трубок – трещины вызовут подсос воздуха.
После запуска двигателя убедитесь в отсутствии шипения (признак утечки).

Контрольная операция	Критерий успеха
Тест на ошибки сканером	Отсутствие кодов P0400-P0409
Работа на холостом ходу	Стабильные обороты без вибраций

Диагностика работы системы после обратной установки

После монтажа очищенного клапана EGR выполните визуальную проверку всех соединений: убедитесь в правильной фиксации электрического разъема, отсутствии перегибов патрубков и надежной затяжке крепежных болтов. Особое внимание уделите герметичности впускного тракта – даже небольшая утечка воздуха спровоцирует некорректную работу двигателя.

Подключите диагностический сканер к OBD-II разъему автомобиля для считывания ошибок и контроля параметров в реальном времени. Запустите двигатель и проверьте показатели клапана EGR: положение штока (должно соответствовать заданным значениям холостого хода), скорость срабатывания и процентное открытие при повышении оборотов до 2000-2500 об/мин.

Порядок тестирования системы

Статическая проверка на холостом ходу:
- Контроль равномерности работы двигателя
- Анализ данных по массовому расходу воздуха (MAF)
- Фиксация параметров датчика кислорода (лямбда-зонда)
Динамическое тестирование:
- Плавный разгон до 3000 об/мин с контролем открытия клапана
- Проверка реакции EGR на резкое нажатие педали акселератора
Анализ диагностических кодов:
- Расшифровка ошибок серии P04XX
- Проверка отсутствия кодов P0401 (недостаточный поток EGR)

Во время тест-драйва обращайте внимание на отсутствие рывков при разгоне, стабильность оборотов на холостом ходу и равномерную тягу в среднем диапазоне нагрузок. Появление черного дыма из выхлопной трубы или характерное "чихание" свидетельствует о некорректной работе системы.

Параметр	Нормальные значения	Отклонения
Скорость срабатывания	0.8-1.2 сек	Заедание механизма
Открытие на холостом ходу	0-15%	Неисправность соленоида
Давление во впуске	-0.6...-0.8 бар	Разгерметизация магистралей

При сохранении ошибок выполните адаптацию клапана через сервисные функции диагностического оборудования. Если проблема не устраняется – проверьте целостность вакуумных шлангов, состояние фильтра системы EGR и работоспособность управляющего соленоида. Повторное появление нагара в течение 500 км пробега указывает на неисправность системы впрыска или термостата.
