Правильная настройка сабвуфера в машине - пошаговая инструкция

Статья обновлена: 04.08.2025

Правильная настройка сабвуфера – ключ к мощному и сбалансированному звуку в автомобиле. Многие автолюбители сталкиваются с проблемами: гуляющий бас, гудение или отсутствие качественного низкочастотного сопровождения. Этих неприятностей можно избежать, если последовательно выполнить настройку по проверенной методике. Данное руководство поможет вам точно интегрировать сабвуфер в аудиосистему и раскрыть его потенциал.

Отключение эквалайзера и систем обработки звука в магнитоле

Перед настройкой сабвуфера обеспечьте нейтральную обработку сигнала. Большинство современных магнитол имеют встроенные функции (эквалайзер, бас-бустеры, виртуальные объёмные эффекты), которые искажают чистый звук и мешают точной калибровке низких частот. Если их не отключить, сабвуфер будет работать с искусственно изменённой АЧХ.

Найдите в меню магнитолы разделы звуковых настроек. Типичные параметры для деактивации: Эквалайзер (установите "Плоский" или "По нулям"), Bass Boost, Loudness, Окружающий звук (Virtual Surround, SRS), Автонастройки типа кузова (Space/MSC), Автозвуковая коррекция (DTA, ELC). Верните все частотные регуляторы в нейтральное положение (0 dB).

Пошаговое отключение:

1. Запустите двигатель для стабильного напряжения.
2. Откройте меню "Звук" или "Аудионастройки".
3. Отключите поэтапно:
   • Эквалайзер → Выберите "Flat"
   • Тональные регуляторы (Bass/Treble) → Установите на 0
   • Усиление низких частот (Bass Boost) → Выкл.
   • Автоматическая коррекция громкости → Выкл.
4. Сбросьте настройки в "Заводские", если функция доступна.
5. Проверьте дополнительные вкладки: "Advanced Audio", "DSP Effects" – всё деактивируйте.

Обнуление громкости на усилителе перед калибровкой

Полностью поверните регулятор громкости магнитолы до минимального значения. Убедитесь, что все эквалайзеры (басы, высокие частоты) и звуковые обработки (Loudness, Bass Boost) на головном устройстве отключены или установлены в нулевое/нейтральное положение.

Отключите любые внешние процессоры или кроссоверы, если они есть в системе. Подготовьте мультиметр для замера напряжения на выходе усилителя в следующем этапе.

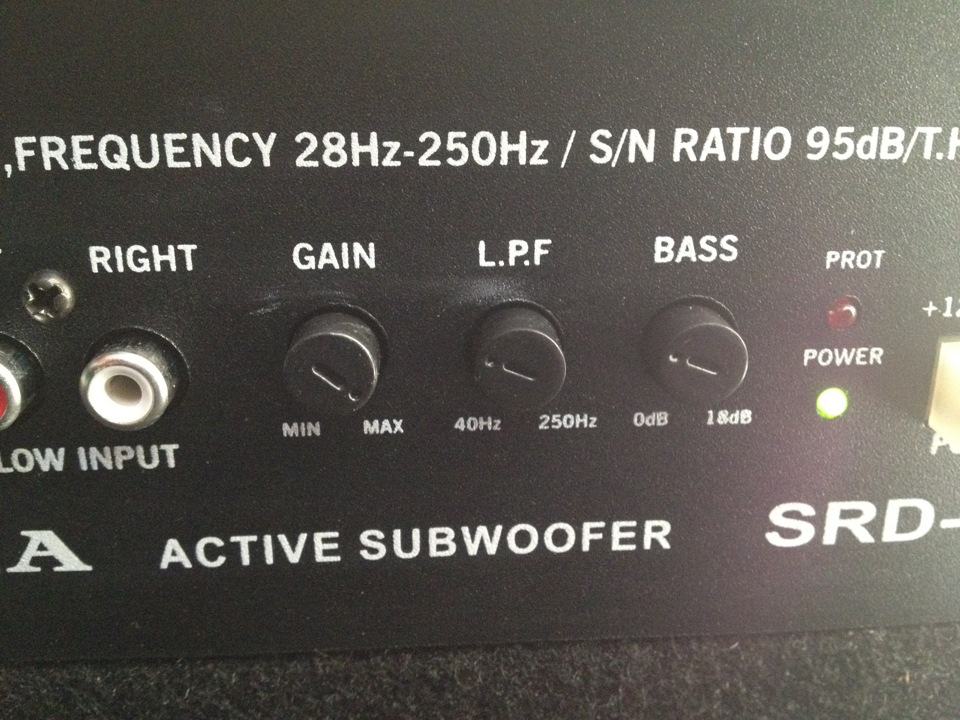

Порядок сброса настроек усилителя:

1. Уровень усилителя: Регулятор Gain/Level (часто обозначен как "Input Sensitivity") поверните до упора против часовой стрелки – так, чтобы значение стало минимальным.
2. Частотные фильтры: Переведите переключатель LPF/Low-Pass на усилителе в положение "OFF". Если есть HPF/High-Pass – также отключите его.
3. Дополнительные функции: Выставьте регуляторы Bass Boost, Phase, SubSonic в нулевое положение. Если предусмотрена кнопка удалённого включения саба (Remote Level) – установите её на минимум.

Настройка	Требуемое значение
Gain/Level	MIN (полный поворот влево)
LPF/HPF	OFF
Bass Boost	0 dB

Важно удостовериться, что сабвуфер ещё не воспроизводит звук. После этого можно переходить к подаче тестового сигнала и настройке уровня Gain с помощью мультиметра для предотвращения искажений.

Настройка уровня выходного сигнала на головном устройстве (HU)

Этот этап является ключевым для обеспечения чистого входного сигнала к усилителю сабвуфера (monoblock). Цель – установить максимально возможный уровень напряжения на RCA-выходах (или на высокоуровневых выходах JBL/TUL) головного устройства до момента возникновения слышимых искажений (клиппинга) в сабвуфере. Перегрузка выходов HU приведет к передаче искаженного сигнала на усилитель и гарантированно испортит звук.

Исходное состояние: Начните с минимального уровня громкости головного устройства и минимально возможного уровня громкости любого управляемого сабвуфером приложения/меню на смартфоне (если музыка воспроизводится через него). Усилитель сабвуфера должен быть включен, уровни его входной чувствительности ("Gain") временно выставлены на минимум или около середины (точная начальная точка не критична на этом шаге). Рекомендуется использовать качественный тестовый трек с устойчивым басом в диапазоне частот, который ваш сабвуфер будет воспроизводить (например, 40-80 Гц), с хорошо различимым вокалом или солирующим инструментом.

Пошаговый процесс настройки уровня на HU:

1. Воспроизведите тестовый трек: Выберите песню со стабильным басовым паттерном в нужном частотном диапазоне. Громкость на HU должна быть установлена на минимум.
2. Плавно увеличивайте громкость: Медленно повышайте уровень громкости головного устройства, внимательно слушая звучание сабвуфера и фронтальных/тыловых динамиков (если они активны), особенно вокал или ведущие инструменты.
3. Определите точку искажения: Доводите громкость HU до того момента, когда в сабвуфере появляются посторонние призвуки (хрип, дребезжание, "буханье") и/или когда звук основных динамиков (особенно вокала!) начинает хрипеть, зажиматься или звучать неестественно грязно. Это точка клипирования сигнала с головного устройства.
4. Отступите от точки искажения: Снизьте уровень громкости HU на 2-3 единицы ниже той точки, где впервые отчетливо услышали искажения. Это создает необходимый "запас по клиппингу". Например, если клиппинг начался на уровне громкости "24" на шкале HU, установите его на "21" или "22". На этом этапе настройка уровня выходного сигнала на головном устройстве завершена, громкость больше изменяться не должна.

Важные моменты:

• Не гонитесь за абсолютной громкостью: Излишне высокий уровень сигнала с HU никогда не исправит слабый усилитель сабвуфера и приведет только к искажениям.
• Контроль по основным динамикам: Особенно при использовании штатных динамиков или усилителя фронтов, искажения высоких и средних частот звучат гораздо отчетливее низких. Используйте это как индикатор перегрузки головного устройства.
• Использование приборов (ОПЦИОНАЛЬНО): Для точного определения точки клиппинга без слухового контроля можно воспользоваться осциллографом, питаемым через преобразователь 12В->220В, подключив его щупы к высокоуровневым выходам HU (через LOC или прямо на усилителе сабвуфера) или к RCA-выходу через специальный переходник (или используя канал усилителя с режимом осциллографа). Клиппинг визуально определяется как "срезание" верхушек синусоиды. Более доступен цифровой мультиметр (в режиме измерения переменного напряжения AC V~). Напряжение на выходе при пиковом сигнале в точке клиппинга перестает линейно расти с увеличением громкости HU.

Этап настройки уровня сигнала на головном устройстве (Pre-out Level или общий Volume) является основополагающим. Только после его точной установки имеет смысл переходить к настройке входной чувствительности (Gain) усилителя сабвуфера. Этот шаг гарантирует, что на вход моноусилителя будет подаваться максимальный чистый (неискаженный) сигнал от источника, который он сможет эффективно усиливать.

Тип выходного сигнала HU влияет на метод измерения:

Тип выхода	На что обращать внимание	Типичное напряжение неискажен. сигнала
Линейный выход (RCA)	Искажение на RCA на входе усилителя сабвуфера.	2V - 5V RMS
Высокоуровневые выходы динамиков (JBL/TUL)	Искажение сигнала до преобразования линейным входом усилителя или LOC.	15V - 40V RMS Пик-Пик*

*Измерение высокого напряжения требует осторожности.

Помните, что звуковая система в автомобиле – это цепь: перегрузка на любом звене портит звук. Этот шаг устанавливает корректное напряжение для первого звена цепи после источника.

Сборка тестового плейлиста с эталонными треками

Создайте плейлист из 10-15 композиций разного жанра, знакомых вам на слух. Включите треки с выраженными басовыми партиями: хип-хоп для проверки глубины низких частот, рок-музыку с ударными для оценки атаки и динамики, электронные треки с длинными басовыми нотами для тестирования чистоты тона и классическую музыку с оркестровыми контрабасами для натуральности звучания.

Используйте эталонные записи профессионального качества в форматах без сжатия (WAV, FLAC) или битрейтом не ниже 320 kbps MP3. Критически важны треки, где басовая линия звучит чётко на вашей домашней акустике – это позволит объективно оценить разницу. Добавьте фрагменты с мужскими голосами и эффектами типа грома для проверки переходных процессов.

Рекомендуемые категории треков:

Жанр	Примеры композиций	Тестируемый параметр
Электронная музыка	Daft Punk "Giorgio by Moroder"	Чистота тона, резонансы
Хип-хоп	Dr. Dre "Still D.R.E."	Глубина баса, давление
Рок	Audioslave "Cochise"	Атака, скорость отклика
Джаз	Marcus Miller "Power"	Точность нот, артикуляция
Классика	Saint-Saëns "Слон" из Карнавала животных	Натуральность тембра

Добавьте в плейлист специальные тестовые сигналы: синусоидальные свипы (20–80 Гц) для выявления резонансов, барабанные дроби для проверки артикуляции и розовый шум для общей балансировки. Чередуйте тихие и громкие фрагменты – это поможет выявить дребезг панелей.

Протестируйте плейлист до настройки в домашней акустике, чтобы запомнить эталонное звучание. При прослушивании в авто концентрируйтесь на трёх аспектах: равномерность громкости разных басовых нот, отсутствие бубнения в салоне и чёткая локализация низких частот (бас не должен "привязаться" к сабвуферу). Регулярно обновляйте плейлист, удаляя "приевшиеся" треки для сохранения объективности оценки.

Регулировка фильтра высоких частот (HPF) на головном устройстве

Активируйте HPF-фильтр в меню аудионастроек головного устройства. Выберите крутизну среза (Slope), обычно 12 или 24 дБ/октаву – это определяет резкость "отсечения" низких частот.

Постепенно повышайте частоту среза от минимального значения (около 50 Гц), ориентируясь на тестовые треки с акцентом на вокал и гитары. Оптимальный диапазон – 60-120 Гц.

Критерии корректной настройки:

• Бас от сабвуфера и нижние ноты сатисфактора не должны наслаиваться на мидбас
• Вокал сохраняет теплоту без "провалов" или гулких призвуков
• Ударные малого барабана звучат плотно, без излишней бубнивости

Итоговая проверка: при совместном воспроизведении сабвуфера и фронтальных динамиков должна формироваться единая звуковая картина без частотных "ям" или дублирования басов.

Настройка фильтра низких частот (LPF) на усилителе сабвуфера

Фильтр низких частот (LPF) пропускает в сабвуфер только низкие звуковые частоты, блокируя средние и высокие. Корректная настройка предотвращает «размытый» или бубнящий бас, обеспечивает точное воспроизведение низов и правильную интеграцию с акустикой переднего плана.

Частота среза LPF на сабвуфере должна гармонизироваться с фильтром высоких частот (HPF) фронтальных динамиков – их зоны влияния обязаны перекрываться в небольшом диапазоне (обычно ~20 Гц). Исходная рекомендованная точка для большинства систем – 80 Гц, но значение корректируется под конкретные компоненты и акустику салона.

Порядок настройки фильтра LPF

1. Отключите встроенные фильтры на магнитоле (если не планируете их использовать). Роль основного кроссовера выполняет усилитель сабвуфера.
2. Установите регулятор LPF на усилителе в крайнее минимальное положение (~50 Гц). Переключатель фильтра переведите в положение «LPF» (иногда «LOW PASS»).
3. Включите тестовую запись с чистым басом (30–120 Гц) или трек с хорошо знакомым низкочастотным рисунком.
4. Плавно поворачивайте ручку LPF вверх, отслеживая звучание. Оптимальная частота достигается, когда:
   • исчезает «бубнение» на вокале и барабанах;
   • бас воспринимается как единое целое с фронтальными динамиками;
   • отсутствует локализация сабвуфера (звук не «бьет» сзади).
5. Приблизительные ориентиры для частоты среза:

   Параметр	Рекомендуемый диапазон
   Компонентные фронтальные АС	70–90 Гц
   Широкополосные (коаксиальные) АС	80–100 Гц
   «Сателиты» на высокой полке	100–120 Гц

6. Проверьте баланс. При провале частот между сабвуфером и фронтом поднимите LPF на 5–10 Гц. При излишней «тяжести» или резонансах – опустите на аналогичное значение. Конечная цель – плавный переход между АС без разрывов или дублирования частот.

Установка частоты среза (кроссовера) между 70-90 Гц

После подключения оборудования найдите регулятор low-pass filter (LPF) на усилителе или в ГУ. Убедитесь, что регулятор высоких частот (HPF) для динамиков отключен или установлен выше 80 Гц, чтобы избежать "провала" в звуке на стыке с сабвуфером. При наличии мультиштатного кроссинга на головном устройстве активируйте это же значение там.

Вращая ручку LPF, выставите диапазон 70–90 Гц – стандартный для большинства автосабвуферов. Конкретное значение зависит от акустики салона: для купе часто используют 80-90 Гц, для внедорожников с большой салоном – ближе к 70 Гц. Тестовым треком с мощными басами (например, электронная музыка с ярко выраженным басовым синтезатором) откорректируйте плавность перехода между сабом и фронтом, избегая двойного баса.

Ключевые моменты проверки

• Тональный баланс: голоса не должны звучать гулко, ударные – терять атаку
• Локализация баса: звук не локализуется в багажнике/двери
• Артефакты: отсутствие "бубнения" на высоких громкостях

Выбор точного значения частоты среза экспериментальным путем

Установите начальную частоту среза на головном устройстве или сабвуферном усилителе в диапазоне 70-80 Гц, типичном для большинства автомобильных систем. Включите тестовые треки с выраженными басовыми партиями (например, электронная музыка или акустические контрабасы), содержащие как низкие, так и среднечастотные элементы.

Плавно регулируйте частоту среза (±10 Гц от начального значения) при прослушивании одних и тех же музыкальных фрагментов. Цель – выявить участок частотного спектра, где звук становится однородным: переход между сабвуфером и фронтальными динамиками должен быть незаметным, без провалов или дублирования басов.

1. Проверьте фазовые искажения: при критической частоте бас не должен "гулять" по салону или звучать "размазанно".
2. Тестируйте громкость: увеличьте уровень на 20% от стандартного – частотный стык не должен выделяться гудением либо провалами.
3. Добавьте вокал: включите композиции с мужским вокалом (140-160 Гц). Чистый голос без бубнения укажет на отсутствие наложения частот сабвуфера на середину.
4. Фиксация результата: значения выше 90 Гц часто приводят к локализации баса сзади, ниже 60 Гц – к отрыву баса от мелодии. Оптимальный диапазон – 65-85 Гц.

Используйте специализированные синусоидальные тона через приложение-генератор (например, RTA Analyzer) для сверки: при точном срезе звук двух аккордов (сабвуфер + динамики) воспринимается как единая волна без биений.

Настройка чувствительности (gain) методом 0dB

Подготовьте эталонный трек с 40 Гц синусом максимальной громкости (0dB) и обычную музыку для теста. Отключите все сабсоник-фильтры, эквалайзеры и тональные коррекции головного устройства. Установите регулятор громкости магнитолы на 75-80% от максимума.

Запустите тестовый сигнал 40 Гц. Плавно крутите ручку Gain/Level сабвуферного усилителя от минимального положения: при появлении признаков клиппинга (характерное "захлебывание", дребезг, потеря чистоты тона) остановитесь и вернитесь на 10-15% назад. Убедитесь, что индикатор защиты усилителя не срабатывает.

Контрольная проверка

Воспроизведите музыкальные композиции разного жанра с плотными басами. Система должна выдавать:чёткий удар без "бубнения" на гитарных риффах;ровную тональную линию на электронной музыке;естественный тембр контрабаса в джазе. При возникновении искажений уменьшите gain дополнительно.

• Недопустимо: вибрация пластиков салона, дребезжание дверей
• Оптимально: бас физически ощущается, но не доминирующий в звуковой картине

Важно: метод 0dB исключает "перегруз" усилителя, но окончательная регулировка производится на слух с учётом акустики автомобиля.

Контроль искажений сигнала при настройке чувствительности

После предварительной подготовки приступаем к регулировке чувствительности (gain) усилителя сабвуфера. Это критический этап: превышение оптимального уровня вызывает искажения, приводящие к дребезжанию динамика и риску повреждения оборудования. Используйте тестовый тон частотой от 40 до 60 Гц с уровнем 0 dB для объективной оценки.

Подключите осциллограф к выходам усилителя сабвуфера перед началом регулировки. Отсутствие осциллографа компенсируйте цифровым мультиметром или слуховым контролем, но первый метод предпочтительнее из-за точности визуализации сигнала. Убедитесь, что все фильтры усилителя включены в рабочий режим.

1. Запуск тестового сигнала: Включите воспроизведение подготовленного тона при среднем уровне громкости автомагнитолы (75% от максимума) без эквалайзеров и Bass Boost.
2. Постепенное увеличение gain: Наращивайте чувствительность усилителя до визуального на осциллографе (или слухового) появления искажений:
   • Осциллограф: Стремитесь к плавной синусоиде. Как только вершины/впадины волны начнут "сплющиваться" (клиппинг), остановитесь.
   • Без приборов: Прекращайте вращение ручки при первых признаках хрипа или неровного звучания баса, затем сделайте шаг назад.
3. Фиксация диапазона: Предел gain – уровень непосредственно перед искажениями. Для универсальности уменьшите полученное значение на 10–15%.
4. Верификация музыкой: Используйте трек с интенсивным, но чистым басом. При появлении тембральных аномалий на пиковой громкости ослабьте gain или частоту среза.

Признак искажения	Решение	Риск игнорирования
Хлопки/щелчки	Проверить фазу динамика и качество соединений	Спутывание катушки
"Бульканье" (порванный бас)	Снизить gain или частоту LPF	Деформация подвеса
Перегрузка мидбасов	Увеличить частоту HPF на основных АС	Заливание вокала басом

Регулировка фазы сабвуфера относительно фронтальных динамиков

Эта процедура синхронизирует звуковые волны сабвуфера и основных колонок для предотвращения взаимного подавления низких частот. Неправильная фаза создаёт провалы АЧХ ("ямы" в басах) или избыточную бубнимость.

Потребуется тестовый трек с басом 40-80 Гц или генератор тона. Измерения SPL-метром приветствуются, но возможна настройка на слух. Перед началом убедитесь, что кроссоверы усиления и фильтры уже настроены.

Порядок действий

1. Пазл фазы: Определите доступные варианты у вашего сабвуфера:
   • Примитивный выбор (0° / 180°) – переключатель на усилителе или корпусе подзвука.
   • Плавная регулировка (0-180°) – поворотный регулятор на современных усилителях.
2. Позиция слушателя: Занять основное место прослушивания (например, водительское кресло).
3. Организация процесса: Запустите тестовый басовый сигнал через фронтальные динамики и подзвук одновременно.
4. Перебор значений: Для 0°/180°:
   • Зафиксируйте уровень громкости низов для позиции 0°.
   • Переключите на 180° и сравните уровень баса – оно должно стать субъективно громче или "плотнее".
   • Явный провал или подъём баса укажет на нужное положение.

   Для плавного регулятора: Поворачивайте ручку медленно, слушая максимумы баса – остановитесь на пике звукового давления. Если используется SPL-метер – ищите показатели по шкале.

5. Верификация музыкой: Прокрутите 2-3 знакомых трека с акцентом на бас. Добейтесь естественной интеграции низких частот без "бубнения" или гулкого эха. Фронт и сабвуфер должны звучать как единое целое.

Сложность	Рекомендуемое действие
Звук "пусто" в зоне сиденья	Увеличивайте фазу градусам до 180° (устраняет противофазные точки)
Бас "бубнит", звучит грязно	Уменьшайте фазовый угол ближе к 0° (борьба с соквозбуждением)

При двух сабвуферах или нестандартном расположении динамиков этап обязателен – ошибка фазы уничтожает низы. Для систем high-end используйте анализатор АЧХ.

Проверка синхронизации с использованием тестовых сигналов

Этот этап критически важен для устранения временного рассогласования (противофазы) между сабвуфером и остальными динамиками в автомобиле. Используйте специальные тестовые сигналы, доступные на тестовых CD/DVD/Blu-ray дисках или в виде цифровых файлов (например, широко известные "Mike Oldfield - Tubular Bells with Click Track" или специализированные диски MECP, IASCA). Заглушите все возможные источники внешнего шума и выключите любые сигнальные процессоры типа эквалайзеров или пространственной обработки.

Сначала проверьте монозвучание фронтальных каналов по отношению к сабвуферу. Включите монофонический нисходящий "click track" (метроном) или импульсный сигнал в диапазоне 80-150 Гц. Встаньте точно в основную точку прослушивания (водительское сиденье). Внимательно слушайте источник баса: если удары (клики) кажутся четко локализованными на сабвуфере в багажнике или вы ощущаемо разделены по звуку с фронтальными динамиками, это сигнализирует о проблемах синхронизации или ошибке полярности.

Для точной настройки синхронизации выполните следующие действия:

1. Подайте чистый синусоидальный тон на частоте переключения сабвуфера (например, 80 Гц) как моно-сигнал на все каналы в стандартной конфигурации (Фронт L+R + сабвуфер).
2. Настройте фазу сабвуфера:
   • Пока помощник медленно вращает регулятор фазы сабвуфера (или 0/180° переключатель) в диапазоне от 0° до 180°.
   • Слушайте изменения общей громкости и субъективной плотности баса в точке прослушивания. Не ориентируйтесь только на максимальную громкость.
   • Отметьте положение регулятора, при котором бас звучит наиболее плотно, монолитно и слитно с кликами от фронтальных динамиков. Это положение фазы обеспечит наилучщую интеграцию.
3. Проведите проверку стерео-согласованности:
   • Используйте тестовый трек со стабильным нисходящим стерео кликом, чередующимся между левым и правым каналами.
   • Слушайте: каждый клик должен восприниматься как исходящий точно из своего динамика (левого или правого).
   • Если басовый компонент клика "смазывается" или утыкается в сабвуфер вместо фронта, отрегулируйте фазу сабвуфера или временную задержку (если ГУ/процессор поддерживает) до оптимальной слиянности.
4. Проверьте итоговый результат "музыкальным" образом: Включите запись с известным вам чистым, быстрым басом (например, акустический контрабас или электронный бас-синт с четко выраженными атаками). Басовые ноты должны звучать быстро, заряжено и ощущаться как единое целое с фронтальной акустикой, без "размазывания" или потерь в середине салона.

Обратите внимание, что акустика салона автомобиля создает сложную картину отражений. Позиция слушателя, тип кузова и расположение сабвуфера кардинально влияют на результат. Регулятор фазы или временная задержка компенсируют только разницу хода до точек прослушивания относительно расположения динамиков; они не "выравнивают" акустические ошибки салона, но их правильная настройка существенно повышает η системы.

Настройка параметра Subsonic (инфранизкий фильтр)

Subsonic (или инфранизкий фильтр) отсекает частоты ниже заданного порога, защищая сабвуфер от инфразвуковых колебаний, которые сабвуфер не может эффективно воспроизвести. Эти колебания вызывают избыточную и бесполезную нагрузку на диффузор, приводят к перегреву катушки и механическим повреждениям. Фильтр работает как высокочастотный пропускающий фильтр, который срезает ненужные инфранизкие частоты до того, как они достигнут динамика.

Определите резонансную частоту вашего сабвуфера (Fs) из технических характеристик производителя. Установите частоту среза Subsonic на 5-10 Гц ниже значения Fs. Например, при Fs 32 Гц настройте фильтр на 22-27 Гц. Если спецификации недоступны, используйте эмпирическое правило: для стандартных корпусов начните с 25 Гц, для сабвуферов в малом объеме – с 30-35 Гц.

Порядок действий для точной настройки

1. Найдите регулятор "Subsonic" или "Infra-LPF" на усилителе
2. Используя тестовые треки или генератор тонов, подайте сигнал на частоте Fs минус 5-10 Гц
3. Плавно увеличивайте частоту среза до момента, когда ход диффузора визуально уменьшится
4. Зафиксируйте значение, сохранив ~75% громкости басов

Ошибки настройки:

Слишком низкая частота – сохранение вредных инфрачастот

Слишком высокая частота – потеря глубины баса

Фильтр Subsonic особенно критичен для сабвуферов в фазоинверторных и bandpass-корпусах, где несрезанные инфрачастоты способны полностью разрушить динамик при высокой мощности.

Расчет правильной частоты Subsonic для вашего корпуса

Subsonic-фильтр (или инфразвуковой фильтр) отсекает экстремально низкие частоты, защищая динамик от механических повреждений и потери контроля в зоне ниже настройки корпуса. Порог среза определяют, исходя из типа акустического оформления и резонансной частоты головки, чтобы подавить неконтролируемые колебания диффузора.

Для расчета критически важен параметр Fb (частота настройки корпуса). Например, в фазоинверторном корпусе воздух в тоннеле выполняет роль амортизатора на Fb, а ниже этой частоты подвес сабвуфера остается без поддержки, что ведет к перегрузке. В полосовых корпусах фильтр предотвращает разгрузку камер, снижая искажения.

Формулы для определения частоты фильтра

• Фазоинвертор: Subsonic ≈ 0,8 × Fb. Пример: если корпус настроен на 35 Гц, фильтр устанавливается на 28 Гц (±2 Гц).
• Bandpass (полосовой): Subsonic ≈ 0,75 × Fb нижней камеры. Отличается из-за сложного взаимодействия камер.
• Закрытый ящик: обычно не требует Subsonic-фильтра, так как воздушный объем создает достаточную демпфирующую силу.

Этапы настройки

1. Найти Fb корпуса в технической документации или замерьте программным обеспечением (например, HOLM Impulse).
2. Выберите формулу соответственно типу корпуса. Для фазоинвертора: умножить Fb на 0,8.
3. Задайте крутизну среза фильтра (Slope) "на усилителе":
   • Рекомендуется 24 dB/oct для плавного ограничения инфрадиапазона.
   • Избегайте 12 dB/oct – слишком пологий спад не дает защиты.
4. Проверьте результат тестовым треком с басом ниже Fb. Конус сабвуфера не должен "хлопать" или терять контроль.

Примеры корпусных настроек

Тип корпуса	Fb (част. настройки)	Расчет Subsonic
Фазоинвертор	40 Гц	32–33 Гц
Bandpass 4-го порядка	28 Гц (нижн. камера)	21–22 Гц

Калибровка баса под акустические особенности салона

После базовых настроек переходите к адаптации сабвуфера под резонансы салона автомобиля. Включите тестовый трек с устойчивой басовой линией (например, электронная музыка на 40-80 Гц) и перемещайтесь пассажиром по салону для поиска "провалов" или пиков громкости. Особое внимание уделите местам рядом с колесными арками, спинками сидений и стойками – там чаще возникают зоны акустического дисбаланса.

Зафиксируйте точки, где бас звучит глухо или искаженно, возвратитесь к головному устройству и скорректируйте АЧХ (амплитудно-частотную характеристику) через эквалайзер. Используйте узкую полосу регулировки (Q-фактор от 1.5), последовательно снижая проблемные частоты на 1–3 дБ, либо усилите соседние диапазоны на столько же для выравнивания звучания при невозможности радикальной переустановки сабвуфера.

Инструменты и методики калибровки

1. Мобильные приложения: Используйте RTA-анализаторы (Room EQ Wizard, Spectroid) со внешним микрофоном для визуализации резонансов.
2. Тональный генератор: Подайте синусоидальные сигналы с шагом 5 Гц (40–100 Гц) для выявления "бубнежа".
3. Акустические материалы:
   • Установите демпфирующие плиты в двери/багажник для подавления паразитных вибраций.
   • Разместите в местах резонансов пористые поглотители (минвату, полиэфирное волокно).

Финализация настройки: После коррекции протестируйте звучание минимум на пяти различающихся треках (джаз, хип-хоп, рок). При неравномерности отклика уменьшите общую мощность сабвуфера на 10% и повторите корректировку эквалайзером. Допускается легкая асимметрия громкости между передними/задними сиденьями.

Тест на резонансные частоты салона автомобиля

Откройте все окна и двери салона, устранив возможные источники посторонних призвуков. Убедитесь, что автомобиль стоит на ровной поверхности без работающего двигателя, а сабвуфер подключён к усилителю и головному устройству.

Запустите генератор синусоидальных сигналов (через приложение/тестовый диск) с диапазоном 20-80 Гц. Установите стартовую частоту 20 Гц на усилителе с минимальным уровнем громкости, исключив звуковые помехи от динамиков фронтальной акустики.

Последовательность действий:

1. Плавно повышайте громкость усилителя до появления устойчивого гула без дребезжания элементов салона
2. Медленно меняйте частоту на тест-треке с шагом 1-2 Гц
3. Фиксируйте точки максимального звукового давления – показания выше 3 dB относительно соседних значений считаются резонансным пиком
4. Отметьте 2-3 частоты с наиболее выраженной вибрацией кузова (обычно 35-55 Гц)

Критичные ошибки:

• Тестирование на высокой громкости – вызывает повреждение динамика
• Использование музыки вместо чистого тона – искажает измерения

  Результаты перенесите в таблицу для последующей корректировки сабвуфера:

  Частота (Гц)	Интенсивность резонанса
  Образец: 42 Hz	Высокая (дверные карты)
  Образец: 55 Hz	Средняя (полка багажника)

  Избегайте настройки сабвуфера точно на пиковые частоты – смещайте рабочую полосу эквалайзером на 5-10 Гц ниже/выше.

  Оптимизация расположения сабвуфера в багажнике

  Первый и наиболее критичный фактор – тип акустического оформления вашего сабвуфера. От того, является ли он фазоинверторным (с портом), закрытым ящиком или бандпасом, напрямую зависят рекомендации по его позиционированию. Каждый тип по-разному взаимодействует с акустическим объемом багажника и окружающими поверхностями для формирования звуковой волны, а ошибка в размещении может свести на нет все преимущества конструкции. Игнорирование этого приведет к неконтролируемым низким частотам, провалам или гулу даже при идеальной настройке усилителя.

  Второй этап – практическое опробование возможных ориентаций сабвуфера в багажнике при помощи временного крепления. Основные варианты для тестирования, доступные большинству пользователей:

  • Динамик вперед, порт назад: Стандартный совет для фазоинверторных систем. Излучатель и порт направлены на задний бампер.
  • Динамик вперед, порт вперед: Реже используемое положение, может изменять характер подачи баса в салоне.
  • Динамик назад, порт назад: Акцентирует взаимодействие с задней стенкой багажника.
  • Динамик назад, порт вперед: Альтернативный вариант для энтузиастов.
  • Смещение вдоль бортов: Расположение корпуса ближе к левой или правой стенке багажника (особенно на одной линии с задними колесными арками) может существенно повлиять на громкость и однородность баса.

  Тип корпуса	Универсальный Старт	Альтернативы для теста
  Фазоинверторный	Динамик вперёд, порт назад	Динамик назад-порт назад, Динамик вперёд-порт вперёд (сдвиг вдоль борта)
  Закрытый ящик	Динамик назад	Динамик вперёд, Сдвиг вдоль борта
  Бандпас	Согласно конструкции*	Тест осевого вращения

  *Старайтесь размещать Бандпас так, чтобы его излучатели или порты не были направлены вплотную в перегородку.

  После позиционирования корпуса тщательно проверьте свободный ход диффузора сабвуфера при максимальном ходе подвески. Убедитесь, что при раскачивании автомобиля корпус надежно зафиксирован, никакие предметы не могут сместиться и повредить динамик, а рядом нет острых деталей. Также обеспечьте безопасный отвод тепла от усилителя (если он установлен в корпусе) и проложите кабели питания вдали от движущихся механизмов и нагретых частей (выхлопная система). Минимальное расстояние от легковоспламеняющихся материалов (обивка, провода) до магнита динамика и катушки – критично.

  Закрепите корпус максимально надежно с помощью анкерных болтов или ремней через проушины. Используйте проставочные втулки или пластиковый щуп, чтобы убедиться, что между корпусом и окружающими поверхностями, дном багажника или задней полкой есть обязательный технологический зазор в несколько миллиметров для вибраций и вентиляции. После финишной установки запустите свой тестовый трек и проанализируйте изменения в звучании низких частот; маленькие корректировки угла поворота или позиции вдоль багажника еще возможны при необходимости.

  Использование шумомера для точного выравнивания громкости

  Откалибруйте шумомер, установив его на режим измерения в децибелах (дБ) с медленным откликом (Slow) и взвешиванием «C» (C-weighting), что лучше отражает восприятие низких частот. Закрепите устройство на центральном месте водителя – на уровне головы, направив микрофон в лобовое стекло для минимизации отражений.

  Воспроизводите тестовый розовый шум (pink noise) через головное устройство, установив основную громкость на 75-80% от максимума. Отключите все эквалайзеры и коррекции, оставив активным только сабвуфер. Зафиксируйте показания шумомера: цель – 75-80 дБ для комфортного старта.

  Практические шаги звуковой балансировки

  • Сначала настройте фронтальные и тыловые динамики: плавно повышайте их громкость до достижения 75-80 дБ по шумомеру, регулируя усилитель/магнитолу
  • Активируйте сабвуфер, отрегулируйте его усиление (gain) так, чтобы показатели шумомера выросли на 3-5 дБ относительно остальных динамиков – это обеспечит мощный, но не доминирующий бас
  • Проверьте результат музыкой с ударными бас-бочками: сабвуфер должен сливаться с акустикой, не "выпячиваясь" гулкостью

  Важные нюансы: Используйте однородный фон – заглушите двигатель, закройте окна. Замеры проводите только на стационарном авто в безветренном месте. Если сабвуфер "перегружает" показатели (более +8 дБ к другим динамикам), уменьшите gain – дисбаланс вызовет усталость при прослушивании.

  Элемент настройки	Целевое значение	Типичная ошибка
  Фоновый шум в салоне	< 35 дБ	Замеры при работающем моторе
  Перепад громкости (сабвуфер vs АС)	+3 дБ	Некорректируемое усиление (+10-15 дБ)

  Настройка баланса между сабвуфером и АС

  Установите низкие частоты сабвуфера (примерно 60-80 Гц) на усилителе или головном устройстве, затем отрегулируйте общую громкость всей системы до комфортного уровня. Включите музыку с ярко выраженным басом и вокалом, чтобы чётко оценить баланс между нижними и средними частотами.

  Плавно увеличивайте уровень громкости сабвуфера до момента, когда бас станет различимым, но не будет "перебивать" вокал или основные инструменты. Проверьте баланс на разных музыкальных жанрах: электронная музыка потребует более выраженного баса, а рок или джаз – лучшей интеграции с АС.

  Ключевые этапы коррекции

  1. Частотная стыковка: Совместите частоту среза сабвуфера (LPF) с нижним пределом фронтальных АС (HPF), сохраняя перекрытие в диапазоне 5-20 Гц.
  2. Фазировка:
     • Включите тестовый трек с постоянной басовой нотой (например, 50 Гц).
     • Меняйте фазу сабвуфера (0°/180° или регулятором) – ищите положение с максимально плотным и объёмным басом.
  3. Позиционная настройка:

     Симптом	Решение
     Бас "глухой" или локализуется в багажнике	Уменьшите уровень сабвуфера на 1-3 дБ, усильте midbass фронтальных АС
     Звук "бубнящий", подавляет детали	Снизьте центральные частоты LPF или добавьте звукопоглощение

  Финишная проверка: Прослушайте треки с быстрыми басовыми партиями (контрабас, электронные синтезаторы). Баланс корректный, если:

  • Бас ощущается как единое целое с фронтальной сценой
  • Переходы между динамиками незаметны
  • Вокал сохраняет чёткость на фоне басовых нот

  Проверка плавности перехода на тестовых скрипках и рояле

  После базовой настройки центральной частоты и уровня громкости сабвуфера критично проверить плавность акустического перехода между динамиками основного акустического комплекта и сабвуфером при проигрывании сложных музыкальных сигналов. Используйте эталонные записи скрипки и рояля, так как их частотные характеристики охватывают критический диапазон сабвуфера (нижние регистры) и рабочую полосу фронтальных динамиков.

  Включите композицию без резких переходов между нотами, например: классические произведения с длинными плавными басовыми партиями рояля или протяжные низкие струнные скрипки. Обращайте внимание на появление "провалов" или неестественных подчеркиваний в области 50-150 Гц – это указывает на некорректную точку среза или резонанс в салоне.

  • Диагностика на скрипке: слушайте целостность звучания струн нижнего регистра (Соль, Ре малой октавы), отсутствие "разрывов" между сабвуфером и среднечастотниками при движении мелодии вверх/вниз.
  • Тест на рояле: проверяйте однородность звука при переходе от низких нот (Ля, Си контроктавы) к средним. Недопустимо разделение басового фундамента и средней атаки клавиш.
  • Признаки корректной настройки: инструменты звучат монолитно, без смены локализации источника, бас рояля "течет" без слоговых бубнений.

  Контроль артикуляции баса на контрабасовых партиях

  Убедитесь, что сабвуфер воспроизводит начальный атаки нот без задержки и "бубнения", особенно в быстрых контрабасовых пассажах классической или джазовой музыки. Подготовьте эталонный трек: например, акустический контрабас в композициях Ray Brown, где каждая нота имеет четкий фронт атаки и натуральный декэй.

  Используйте минимальную эквализацию на сабвуфере (режем только проблемные резонансы помещения), чтобы избежать фазовых искажений, размывающих детали. Проверьте синхронизацию с фронтальными динамиками: микросекундные задержки сабвуфера превращают четкий pizzicato в "кашу".

  Поэтапная методика оценки:

  1. Тестовый материал: воспроизведите фрагмент с быстрыми стаккато-нотами (например, блюзовый walking bass). Акцентируйте внимание на различии между первой и второй долей такта.
  2. Фазовый контроль:
     • Переключите полярность фазы через ГУ, слушая "слипание" атаки со среднечастотниками;
     • При смене фазы искажение при атаке уменьшилось? Фиксируйте положение.
  3. Частота среза:
     • Понижайте частоту кроссовера на сабвуфере до 50-60 Гц;
     • Если артикуляция улучшилась – основной диапазон атаки контрабаса (80-100 Гц) теперь воспроизводят фронтальные АС.

  Проблема	Причина	Решение
  "Бульканье" на легато	Пиковый резонанс 80 Гц	Снизить Q-фактор эквалайзера на резонансе
  Размытый фронт нот	Задержка сигнала >2мс	Корректировка таймингов фронтальных АС/сабвуфера
  Потеря динамики	Слишком высокий Gain	Уменьшение усиления LFE на 3dB

  Финал тестирования: сравнивайте контрабас с вокалом. Если низы "оторваны" по тембру или имеют посторонние гармоники – вернитесь к настройке кроссовера. Идеальный результат: каждая нота ощущается как удар пальцем по струне без гудящего шлейфа.

  Оценка скорости атаки на перкуссионных инструментах

  Скорость атаки определяет, с какой быстротой сабвуфер воспроизводит начальный импульс звука, характерный для ударов барабанов, тома или тарелок. Её корректная настройка исключает "размазывание" ритма и потерю детализации, что критично для передачи агрессивных и динамичных треков. Оценка производится опытным путем на эталонных композициях с выраженными ударными партиями.

  Используйте треки с яркими акцентами малого барабана, бочки или томов – например, живые джазовые записи или электронную музыку с четкими перкуссионными петлями. Сравните реакцию сабвуфера с оригиналом: атака считается качественной, если начальный "удар" различим без задержек и сливается с верхним басом (80-120 Гц), а не создает разрозненные "бубнящие" ноты.

  Методы калибровки и оптимизации

  1. Подбор частоты среза: Установите нижнюю границу кроссовера в диапазоне 70-90 Гц. Более низкие значения снизят четкость атаки для большинства сабвуферов.
  2. Регулировка крутизны среза: Примените фильтр 24 дБ/октаву вместо 12 дБ/октаву – это уменьшит "перекрытие" с СЧ-динамиками и подчеркнет резкость удара.
  3. Коррекция фазы: Используя тестовый тон или музыку с ритм-блоком, проворачивайте регулятор фазы (0°-180°) до совмещения пиков ударных с основными АС.
  4. Снижение полива: Уменьшайте уровень bass-boost на усилителе – избыточное усиление глушит транзиенты.
  5. Контроль громкости: При прослушивании трека с быстрой перкуссией (напр. драм-н-бэйс) уменьшите Gain на 20% от уровня комфортной громкости.

  Признак проблемы	Решение	Тестовый материал
  Удар "булькает"	Понизить частоту среза или убавить bass-boost	Акустическая барабанная сбивка
  Перкуссия "запаздывает"	Корректировка фазы, замена проводов на короче/толще	Метроном 100-120 BPM
  Исчезают детали	Уменьшить крутизну среза (напр., на 12 дБ/окт)	Лайв-запись кей-друма

  • Проверка результата: После настройки включите электронный трек с ритмом 140+ BPM – каждый удар должен ощущаться физически, но не "бить" по ушам.
  • Итоговая оценка: Атака откалибрована правильно, если нижняя перкуссия сохраняет ударность в миксе и не конфликтует с бас-бочкой.

  Как настроить сабвуфер в машине: анализ бас-гитарных партий для выявления перегруза



  Выберите качественный трек с чётко выраженной бас-гитарой – например, живой концерт Red Hot Chili Peppers или запись Jaco Pastorius. Воспроизведите его на средней громкости через автомобильную аудиосистему, предварительно установив уровни сабвуфера и эквалайзера на стандартные позиции.

  Сфокусируйтесь на низких нотах инструмента: G1 (50 Гц), C1 (33 Гц) и F# (46 Гц). Слушайте артикуляцию – ноты должны звучать чисто, без гулкого призвука или размытых вибраций. Перегруз характеризуется гудящим шумом в кузове, "бубнением" пластика салона или искажённым тембром в контрабасовом регистре.

  1. Идентифицируйте проблемные частоты: отметьте ноты, при которых слышны посторонние резонансы. Используйте RTA-анализатор (если доступен) для фиксации пиков на 40-60 Гц.
  2. Тест на динамичность: сыграйте рифф с быстрыми пэмминг-пассажами (как в Queen "Another One Bites the Dust"). Перегруз проявится в "залипании" баса или потере атаки.
  3. Проверка сабсоника: включите композицию с глубокими нотами ниже 30 Гц (Massive Attack "Angel"). Если слышны хлопки дифузора – снижайте LPF или активируйте субсоник.

  Симптом перегруза	Метод проверки	Корректировка
  Гул дверей при ноте Ля (55 Гц)	Стаккатные фразы в диапазоне B0-C1	Ослабление 50-63 Гц эквалайзером
  Вибрация багажника	Длительные ноты Ми (41 Гц)	Демпфирование поверхностей

  Корректирующие действия: снижение усиления на 3 дБ в выявленных проблемных полосах эквалайзера; регулировка фазы головки при "провалах"; замеры SPL-метром. Для продолжительных суббасовых партий (Muse "Hysteria") уменьшите gain на усилителе, если мембрана движется избыточно.

  Тест синтетических низких частот (электронная музыка)



  Синтетические басовые линии в электронной музыке требуют точной настройки сабвуфера: они создаются искусственно и часто содержат сверхнизкие частоты (20–40 Гц), которые могут выявить искажения или резонансы в неправильно калиброванной системе. Такой тест проверяет способность сабвуфера воспроизводить сложные быстрые басовые паттерны без «замыливания» или потери детализации.

  Для теста используйте треки с чистым, хорошо записанным синтезированным басом – например, drum and bass, dubstep или техно. Избегайте композиций с перегруженным миксом: акцент должен быть на монотонном низкочастотном тоне, который помогает выявить фазовые сдвиги и нелинейные искажения.

  Процедура тестирования

  1. Выбор треков-эталонов:
     • Flume – Helix (ровный бас на 30 Гц);
     • Noisia – Collider (быстрые басовые пульсации);
     • Skrillex – Bangarang (экстремальные низы с резкими атаками).
  2. Анализ реакции сабвуфера:
     • Слушайте, не «булькает» ли звук на пиковых нагрузках;
     • Отмечайте, сливаются ли быстрые басовые ноты в гудение;
     • Проверьте, ощущается ли тактильный удар (физическая вибрация сидений).

  Проблема	Причина	Коррекция
  Бас «рвётся»	Перегрузка усилителя	Уменьшите Gain на усилителе
  Дребезжание элементов авто	Резонанс на 40–60 Гц	Настройте частоту среза (LPF) на 10% ниже
  Отсутствие чёткости	Неправильная фаза	Откорректируйте фазу на усилителе +/- 180°

  Тестовые прослушивания проводите на средней громкости (75% от максимума), затем повторите на пиковой. Это покажет, как сабвуфер ведёт себя при динамичных перепадах электронных треков.

  Исследование звуков природы для естественности воспроизведения

  Используйте записи раскатов грома для оценки баланса низких частот: глубокий гул должен плавно переходить в ударные пики без "бубнения" или резонансов корпуса. Звук океанских волн на низкой громкости помогает проверить линейность АЧХ – отзвуки прибоя должны ощущаться равномерно, без провалов или локальных усилений определённых частот.

  Воспроизведите рёв медведя или рык крупного хищника – эти звуки содержат сложные обертоны ниже 60 Гц. Фиксируйте, остаётся ли тембральная окраска естественной или упрощается до монотонного гула: потеря детализации указывает на неверную настройку среза фильтра сабвуфера.

  Практическое тестирование: шаги и ключевые показатели

  Звук природы	Цель проверки	Критерий корректной работы
  Лесной ветер (ураган)	Затухание баса на крайне низких частотах (20-35 Гц)	Отсутствие прерывистости или внезапного "провала" в давлении
  Ритмичные удары дятла	Атака и скорость реакции динамика	Чёткое начало/окончание каждого удара без "смазывания"
  Дальний горный обвал	Детализация в суб-басовом диапазоне	Различимые отзвуки катящихся камней на фоне основного гула

  1. Установите стартовые настройки: срез LPF на 80 Гц, уровень громкости – 60% от максимума.
  2. Включите композиции с природными звуками попеременно с музыкальными треками, отмечая:
     • Контраст между искусственными и естественными низкими частотами
     • Наличие вибраций пластика салона на специфических звуках
  3. Корректируйте фазу и положение сабвуфера, если звуки теряют локализацию (например, гром "размывается" по салону).

  Финал настройки: комбинация природных и музыкальных записей должна создавать эффект физического присутствия. Отличить работу сабвуфера от реальных низкочастотных явлений станет невозможно.

  Устранение стоячих волн акустическими наполнителями

  Стоячие волны возникают в замкнутом пространстве автомобиля при многократном отражении звука между параллельными поверхностями (двери, пол, потолок), вызывая резонансы и провалы в частотной характеристике. Это особенно заметно на низких частотах работы сабвуфера, где звук становится "гулким" или неравномерным.

  Акустические наполнители поглощают энергию звуковых волн, снижая интенсивность отражений. Материалы с волокнистой или ячеистой структурой преобразуют энергию колебаний в тепло, что уменьшает образование стоячих волн и стабилизирует акустическую среду салона.

  Порядок применения материалов:

  1. Выбор поглотителя: используйте плотные волокнистые материалы (минеральная вата, войлок, ворсистые синтетические маты). Избегайте мягких легко деформируемых наполнителей – они неэффективны на басах.
  2. Ключевые зоны установки:
     • Пространство внутри дверей салона.
     • Полости между колесными арками и обшивкой багажника.
     • Внутренние поверхности задней полки и стойки кузова.
  3. Монтаж: крепите материал клеем или скобами слоем от 20 мм, избегая полной герметизации. Закрывайте частично – для контролируемого поглощения.
  4. Контроль результата: после установки протестируйте звучание басовой партии на средней громкости. Цель – отсутствие дребезжания обшивки и ровный частотный отклик без выраженных пиков/провалов.

  Важно: работайте в защитных перчатках и маске при монтаже! Волокнистые материалы способны вызывать раздражение кожи и дыхательных путей.

  Фиксация компонентов для устранения посторонних вибраций

  Проверьте внимательно каждый элемент системы на предмет свободного крепления. Особое внимание уделите самому корпусу сабвуфера в багажнике – он должен быть жестко зафиксирован к кузову автомобиля надежными винтами через резиновые или полиуретановые демпфирующие прокладки для снижения передачи вибрации.

  Проложите провода питания, межблочные и акустические кабели точно по их пути следования, избегая пересечений с подвижными частями или другими жгутами. Закрепите их пластиковыми стяжками или клипсами к штатным точкам крепежа через каждые 15-20 см, исключая провисание и контакт с острыми кромками.

  Ключевые элементы для проверки на вибрацию:

  • Динамик в корпусе: Удостоверьтесь, что все крепежные винты динамика плотно затянуты через уплотнительное кольцо.
  • Защитная решетка сабвуфера: Проверьте надежность ее установки; вибрация решетки против корпуса – частая причина дребезжания.
  • Коммутация: Убедитесь, что клеммы на усилителе и сабвуфере надежно обжаты и закреплены.
  • Отделка багажника: Полки, боковые панели, пластиковые крышки, элементы светотехники часто резонируют при работе сабвуфера. Определите проблемные места прослушиванием.

  Методы устранения дребезжания отделки:

  1. Подтяните все крепежные элементы (болты, саморезы, клипсы) элементов обшивки.
  2. В проблемные места местного дребезга (между панелями, зазоры) аккуратно вставляем тонкую виброизоляционную ленту или автомобильный силиконовый герметик.
  3. Для гашения вибрации крупных панелей (полка под задним стеклом, крылья) используйте самоклеящиеся вибродемпфирующие материалы автомобильного класса.
  4. Глухие пластиковые панели или крышки люков АКБ можно стабилизировать вырезанными по форме упорами из плотного поролона или резины.

  Настройка параметров Bass Boost (если используется)

  Параметр Bass Boost на усилителе избирательно усиливает громкость в узком частотном диапазоне (чаще всего 40–50 Гц), создавая субъективное ощущение мощного "подпоясывания" низов. Он используется для компенсации акустических провалов или добавления экстра-воздействия на определенных треках, но требует осторожности.

  Чрезмерное усиление Bass Boost провоцирует искажения, перегрузку динамика и механические повреждения сабвуфера, особенно на высоких громкостях. Рекомендуемое значение не должно превышать +6 дБ, а оптимальный результат достигается только после финальной настройки кроссовера и гейна.

  Пошаговый алгоритм:

  1. Перед активацией Bass Boost полностью выставите его регулятор на 0 дБ (минимум)
  2. Завершите базовую настройку сабвуфера: точно откалибруйте уровень громкости (гейн) и частоту среза (LPF)
  3. Определите рабочую частоту Bass Boost:
     • Посмотрите значение в спецификации усилителя (обычно 45 Гц)
     • Если данные отсутствуют, установите частоту в диапазоне 40–50 Гц
  4. Включите трек с ритмичными басами (электронная музыка, хип-хоп)
  5. Плавно повышайте уровень Bass Boost (+1 дБ – +3 дБ) и слушайте:
     • Цель: усиление "упругости" басов без дребезжания
     • Опасные признаки: хрипы, бубнение, гудение
  6. Финализация:
     • Не превышайте +6 дБ вне зависимости от возможностей усилителя
     • Проверьте звучание на разных треках для устойчивости результата
     • При появлении искажений уменьшите уровень Bass Boost или гейн

  Лимитирование динамического диапазона предотвращает перегрузку сабвуфера и усилителя, ограничивая пиковую мощность сигнала. Без этого экстремальные низкие частоты или внезапные басовые удары могут вызвать клиппинг, тепловые повреждения катушки или механическое разрушение диффузора. Корректное ограничение обеспечивает долговечность оборудования и стабильность звука на высокой громкости.

  Процесс настройки лимитера (limiter) основан на точном вычислении безопасного напряжения, соответствующего мощности сабвуфера. Для этого необходимо знать сопротивление катушки динамика, его номинальную мощность (RMS) и использовать закон Ома. Лимитер устанавливается после предварительной настройки уровня усиления и частотного диапазона сабвуфера.

  Лимитирование динамического диапазона сабвуфера

  Подготовьте тестовый сигнал – синусоидальную волну 40–50 Гц с уровнем 0 dB. Рассчитайте максимально допустимое напряжение (V_max) по формуле: √(P_RMS × R), где P_RMS – номинальная мощность динамика, R – сопротивление катушки. Например, для сабвуфера 500 Вт RMS при 4 Ом: √(500×4) ≈ 44.7 В.

  Действия по настройке:

  1. Отключите все фильтры и коррекции на усилителе. Гейн установите на минимум.
  2. Включите тестовый сигнал через головное устройство на 80–90% от максимальной громкости.
  3. Подключите мультиметр к клеммам сабвуфера.
  4. Плавно увеличивайте гейн усилителя до достижения V_max.
  5. Активируйте лимитер (если функция доступна в усилителе). Установите порог срабатывания на 1–2 дБ ниже уровня, при котором проявляется клиппинг (визуально по искажению диффузора или с помощью осциллографа).

  При отсутствии встроенного лимитера используйте внешний процессор или ограничивайтесь настроенным гейном для предотвращения клиппинга. Регулярно проверяйте отсутствие перегрева и аномального шума после калибровки.

  Проверка сохранения тембра при изменении громкости

  После базовой настройки сатурации тона при высокой громкости важно убедиться, что низкие частоты сохраняют свою текстуру при любом уровне звука. Этот этап выявляет возможные компрессионные артефакты усилителя или ограничения динамического диапазона сабвуфера.

  Используйте эталонные треки с глубокими контрбасами и ударными паттернами, последовательно меняя громкость головного устройства от минимальной до максимальной рабочей (без клиппинга). Акцентируйте внимание на сохранении детализации переходных процессов и ровности АЧХ.

  Процедура диагностики

  Выполните последовательный аудиоскейлинг:

  1. Минимальная громкость (20-30%): проверьте отсутствие "провалов" в низкочастотных фрагментах
  2. Средний уровень (45-55%): отследите динамическую согласованность ударов барабанов
  3. Пиковые значения (75-85%): проанализируйте чистоту бас-линий при максимальной нагрузке

  Симптом проблемы	Возможная причина
  Искажение на высоких громкостях	Клиппинг усилителя или перегрузка динамика
  "Заваливание" низких частот при средней громкости	Неверная добротность фильтра или фазовая ошибка
  Частотные провалы при тихом воспроизведении	Низкий запас по току усилителя или демпфированию

  При обнаружении искажений уменьшите уровень подсигнала на сатуре или перепроверьте корректность настроек порога фильтрации LPF/HPF. Для сохранения тембрового баланса на всей громкостной шкале может потребоваться точечная коррекция доверительных фильтров сатурации.

  Оптимизация порта фазоинвертора (для соответствующих корпусов)

  Фазоинвертор (порт) – туннель в корпусе сабвуфера, усиливающий выход низких частот за счёт резонанса воздушного потока на заданной частоте. Оптимизация его параметров критична для максимального КПД сабвуфера: снижения искажений, увеличения отдачи на басовых нотах и предотвращения "булькающих" звуков (портового шума). Неправильная настройка сводит на нет преимущества такого типа корпуса.

  Ключевые параметры для оптимизации: длина порта (L), площадь сечения (S), форма и расположение в корпусе. Они напрямую влияют на резонансную частоту порта (Fb), которая должна соответствовать характеристикам динамика и объёму коробки. Изменяя эти параметры, можно сдвигать пик баса в нужную частотную область и управлять громкостью, балансом и прозрачностью звучания.

  Порядок настройки параметров порта

  1. Рассчитайте стартовую длину порта: Используйте калькулятор фазоинвертора (например, WinISD), указав:
     • Объём сабвуферного корпуса (Vb)
     • Диаметр или площадь порта
     • Целевую частоту настройки (Fb)
  2. Определите минимальную площадь сечения: Используйте формулу:

     S_min = (0,24 × Диаметр диффузора² × Xmax)^0.5, где Xmax – ход диффузора динамика в мм. Увеличьте результат на 10-20% для запаса против шума.

  3. Выберите оптимальную форму порта:
     • Круглый: Легко рассчитать, но требует больше места.
     • Щелевой (прямоугольный): Эффективно использует внутренний объём корпуса, но нужен расчёт на отсутствие загибов воздуха в углах.
  4. Скорректируйте эффективную длину: Учтите:
     • Эффект "окончания порта" (для щелевых портов добавляйте 50–60% к ширине щели, для круглых – 70–80% радиуса).
     • Изгибы порта (для Г-образных форм считайте общую длину при равной площади сечения).
  5. Проверьте расположение:
     • Держите выход порта на расстоянии ≥ его диаметра/ширины от стенок корпуса и динамика.
     • Направляйте порт в салон (не в пол или багажную стенку) для лучшего звукопередачи.
  6. Тест-замеры: После установки запустите тональный сигнал (~30–60 Гц) и проверьте на слух отсутствие:
     • Шума ветра (при увеличении громкости) – увеличьте площадь порта.
     • "Провалов" в басе на Fb – уменьшите площадь или увеличьте длину порта.

  Варианты корректировки звучания после базовой настройки:

  Проблема	Решение	Риски
  Недостаточный бас на частоте Fb	Уменьшите длину порта на 3–5 см	Рост шума, потеря контроля НЧ
  Чрезмерный "бубнящий" пик на Fb	Увеличьте длину порта на 3–5 см	Ослабление баса на целевой частоте
  Портовый шум	Увеличьте диаметр/площадь сечения ≥ 20%	Удлинение порта для сохранения Fb

  Настройка сабвуфера при закрытых окнах и дверях

  Закрытые окна и двери минимизируют внешние шумы и акустические потери, создавая контролируемые условия для точной оценки баса. Герметичный салон предотвращает искажение звучания ветром или городским гулoм, позволяя четко слыдеть резонансы, дребезг и дисбаланс НЧ-диапазона.

  Используйте режим воспроизведения тестовых тонов или музыки с выраженным басом на средней громкости. Цель – выявить аномалии в работе сабвуфера при полной изоляции салона.

  1. Проверьте герметичность корпуса. Нажмите ладонью на диффузор при выключенной магнитоле: плавное сопротивление без шипения воздуха подтвердит отсутствие щелей в корпусе или креплениях.
  2. Настройте фазировку. Включите моно-трек с частотой 60-80 Гц. Поочередно переключайте фазу (0°/180°) на усилителе: выберите позицию с более плотным и объемным звучанием баса.
  3. Откалибруйте частоту среза. Установите LP-фильтр на усилителе чуть ниже нижней границы частотного диапазона фронтальных динамиков (обычно 60-80 Гц). Проверьте отсутствие «провалов» при переходе между сабвуфером и акустикой.

  Проблема	Причина	Решение
  «Бубнение» дверей	Резонанс панелей	Установка шумоизоляции, снижение усиления на 40-50 Гц
  Дребезг в задней полке	Вибрация деталей	Прокладка демпфирующих материалов под динамик и полку
  Прерывистый бас	Перегрузка усилителя	Коррекция Gain по белой/розовой шуме, проверка вентиляции усилителя

  Настройте громкость. Увеличивайте Gain до появления искажений, затем уменьшите на 10-15%. Если бас «давит» на уши, сместите сабвуфер в багажнике или уменьшите уровень НЧ в магнитоле.Повторяйте проверку на разных треках для финальной доводки.

  Сравнение звучания при водительском и пассажирском положениях

  Водительское кресло обычно получает самый мощный и низкочастотный бас из-за близости к сабвуферу (часто установленному в багажнике) и меньшего влияния акустических искажений. Низы кажутся плотными, громкими и физически ощутимыми, но могут "забивать" середину, создавая излишнюю "бубнивость". Положение фазового инвертора и конструкция салона усиливают эффект давления у водителя – звук воспринимается локальным и фронтально направленным.

  Пассажирское сидение (особенно переднее правое) заметно проигрывает в глубине низких частот: бас становится размытым, менее детализированным и акустически "размазанным" по салону. Из-за стоячих волн, резонансов и переотражений на этой позиции возникает провал в диапазоне 50-80 Гц – сабвуфер "исчезает" или звучит резонирующе и неестественно. Громкость также субъективно снижается, а равномерность АЧХ нарушается.

  Ключевые отличия

  Основные различия при прослушивании:

  • Глубина баса: Водитель – выраженный сильный низ; Пассажир – ослабленный, "воздушный" бас
  • Источник звука: Водитель – локальный (казалось бы, у ног); Пассажир – размытый (как из пространства за спиной)
  • Чистота: Водитель – риск "заваленности" мидбасом; Пассажир – "бубнение" или эффект "пустоты"

  Для балансировки звука используйте коррекцию фазового сдвига на усилителе: поворачивайте регулятор phase (0–180°) при прослушивании с пассажирского кресла. Когда сабвуфер акустически "свяжется" с фронтальными динамиками, бас станет чётче и равномернее.

  Параметр	Позиция водителя	Позиция пассажира
  Искажения	Минимум	Пики и провалы по частотам
  Локализация	Точно определена	Расплывчатая
  Давление	Высокое	Слабое

  Итоговая проверка на симфонических произведениях

  Симфоническая музыка – идеальный инструмент для финальной проверки сабвуфера благодаря исключительному динамическому и частотному диапазону. Произведения с участием контрабасов, литавр, виолончелей и органа создают сложные басовые паттерны, требующие от системы точного воспроизведения переходных процессов и отсутствия задержек.

  Используйте эталонные записи с натуральными акустическими инструментами, такие как симфонии Чайковского, Малера или Бетховена. Убедитесь, что уровень сабвуфера сбалансирован с акустикой салона – его работа не должна выделяться или забивать мидбасовые компоненты.

  1. Проверьте артикуляцию низких частот:
     • Контрабасы и виолончели должны звучать плотно, без "бубнения" или излишней реверберации.
     • Удары литавр – четкие с быстрым затуханием, а не размазанный гул.
  2. Проанализируйте динамические контрасты:
     • Фортиссимо в кульминациях без хрипов или компрессии баса.
     • Пианиссимо в тихих пассажах с сохранением читаемости басовой линии.
  3. Оцените интеграцию с акустикой:

     Идеально	Проблема
     Бас "растёт" из фронтальной сцены	Источник баса локализуется в месте установки сабвуфера
     Гул виолончелей ощущается телом	Дребезжание панелей кузова

  Финальные критерии успеха: оркестр воспринимается как единое целое, басовые инструменты сохраняют свой натуральный тембр, экстремальные пики мощности не вызывают срабатывание защиты усилителя.

  Тестирование голливудских экшен-сцен

  Выберите проверенные фильмы с насыщенным низкочастотным саундтреком: "Трансформеры", "Мэд Макс: Дорога ярости", "Интерстеллар" (запуск ракеты) или "Начало" (басовые удары). Включайте сцены с глубокими взрывами, рёвом моторов или мощными звуковыми эффектами – они раскроют реальные возможности сабвуфера.

  Обращайте внимание на артикуляцию басов: удары должны быть чёткими, без "бубнения" или "гула". Гул указывает на резонанс на определённой частоте (обычно 40-60 Гц), а "затянутость" – на чрезмерное ABR или проблемы с фазой. Звук обязан сливаться с фронтальными динамиками, создавая единую звуковую картину, а не локализоваться в багажнике.

  Ключевые параметры при тестировании

  1. Чистота удара: взрыв не должен напоминать "бульканье" (признак перегрузки дифузора или недостаточной мощности усилителя).
  2. Скорость реакции (аттака): сабвуфер обязан резко прекращать звучание после удара. Размазанный хвост – сигнал для регулировки демпфирования или частоты среза.
  3. Равномерность: басы не могут пропадать на одних частотах и доминировать на других; меняйте позицию для водителя и пассажира, оценивая сбалансированность.

  Пример сцены	Что диагностирует	Тип проблемы при ошибке
  Взрыв склада ("Тёмный рыцарь")	Контроль низов (30-50 Гц)	Буффеттинг, "провалы" SPL
  Землетрясение ("2012")	Суб-бас (20-40 Гц)	Отсутствие "физического" давления
  Выстрелы из бластера ("Звёздные войны")	Средние басы (60-100 Гц)	Царапающий или "картонный" саунд

  Повторяйте тесты после каждой корректировки (уровень громкости сабвуфера, частота среза, фаза), фиксируя изменения в блокнот.

  Анализ энергопотребления и нагрева компонентов

  Постоянно отслеживайте температуру усилителя и сабвуфера на протяжении минимум 15-20 минут воспроизведения музыки на средней громкости после настройки. Проверяйте тыльной стороной ладони области вентиляционных отверстий усилителя и магнитную систему сабвуфера (особенно центр). Сильный нагрев выше 70-80°C указывает на потенциальную проблему: недостаточное охлаждение усилителя, слишком низкое сопротивление нагрузки (один саб на 4 Омах вместо 2 подключенных неправильно), чрезмерное превышение RMS мощности саба над RMS усилителя либо клиппинг.

  Проверьте соответствие потребляемой цепи: уточните RMS мощность усилителя (не пиковую!) и RMS мощность вашего сабвуфера. Рассчитайте реальную потребляемую мощность всей аудиосистемы, включая основные каналы. Убедитесь, что:

  • Силовая проводка (плюсовой провод питания аккумулятор-усилитель) имеет достаточно большое сечение (AWG 4 или ниже для мощных систем).
  • Наличие и состояние второго АКБ (опционально) соответствует требованиям системы.
  • Для систем мощнее 800-1000 Вт RMS обязателен отдельный конденсатор.
  • Генератор автомобиля способен поддерживать повышенный ток (минимум 100-120А для среднестатистических систем).

  Корректировка настроек после тестовой поездки

  Прослушайте различные музыкальные жанры во время тестовой поездки, обращая особое внимание на тембр басов, их локализацию и возможные резонансы. Отмечайте моменты, когда сабвуфер звучит "бубняще" или вызывает вибрации элементов салона, а также ситуации, когда басы кажутся недостаточно глубокими или отстают от основной акустики. Изменяйте громкость головного устройства от среднего до высокого уровня для выявления возможных искажений на разных уровнях громкости.

  Используйте записи с хорошо проработанными НЧ-диапазонами (электронная музыка, органная классика, треки с ударными) для объективной оценки качества отработки низких частот. Обратите внимание на управляемость – сабвуфер должен моментально реагировать на резкие переходы без "размазывания" звука.

  Пошаговые корректировки

  Проблема	Решение
  Бас "булькает" или теряет четкость	Снизьте усиление Gain на 1-3 деления, отрегулируйте низкочастотный фильтр (LPF) вниз на 5-10 Гц
  Нет ощущения глубины баса	Повысьте Gain на 1-2 деления, проверьте правильность подключения фазы
  Вибрации панелей кузова	Уберите пики на 40-70 Гц эквалайзером, зафиксируйте незакреплённые элементы
  Басы отстают от фронта	Внесите задержку (time alignment) для фронтальных динамиков

  Требования к финальной настройке:

  • Басы сохраняют тембровую целостность при изменении громкости от 50% до максимума
  • Отсутствие акустического давления на передних сиденьях при сохранении плотного баса сзади
  • Звучание катушки сабвуфера не прослушивается даже на максимальной громкости

  После каждой корректировки проводите 5-минутный тест-драйв по прежнему маршруту. Используйте мобильные приложения с измерителями спектра (например, Spectroid для Android) для выявления аномальных пиков, но доверяйте в первую очередь субъективному восприятию. Фиксируйте изменения в блокноте для сравнения результата.

  Проверка экранирования аудиолиний на наводки

  После подключения убедитесь, что кабель RCA экранирован: осмотрите оплетку на отсутствие порезов и плотность экранной сетки. Не допускайте параллельной прокладки сигнальных кабелей с силовыми проводами усилителя – даже качественные экраны не скомпенсируют индукционные наводки от тока 30-50А.

  Включите аудиосистему при заглушенном двигателе на средней громкости с отключённым сабвуфером (выставьте баланс на передние динамики) и прослушайте тыловой канал через наушники усилителя – любой треск или гул недопустимы.

  Этапы проверки:



  1. Запуск двигателя
     При работающем моторе повторите тест: появление низкочастотного гула (≈100 Гц) указывает на наводки от генератора.
  2. Изменение оборотов
     Плавно поднимите обороты до 3 000: если тон гула повышается – проблема в плохом экранировании/земле.
  3. Диагностика КЗ в экране
     Прозвоните мультиметром оплетку кабеля RCA между разъемами усилителя и магнитолы: сопротивление свыше 0,5 ОМ – признак обрыва экрана.

  Признак проблемы	Возможная причина
  Треск при переключении передач	Неэкранированные провода датчиков коробки рядом с RCA
  Потрескивание при активации дворников	Нарушение изоляции моторного жгута

  Решение: Замените кабель на двухслойно экранированный (типа Star Quad), проложите через центральный тоннель вдали от блока предохранителей. Используйте ферритовые кольца на концах RCA при длине трассы свыше 4 м.

  Создание стабильного заземления аудиокомпонентов

  Локализуйте общую точку заземления на кузове автомобиля – предпочтительно вблизи усилителя сабвуфера или центрального блока аудиосистемы. Идеальное место: площадка с голым металлом на колесной арке, силовом каркасе или основании сиденья без следов коррозии, краски и шумоизоляции.

  Подготовьте поверхность: зачистите область металлической щёткой или наждачной бумагой до появления сплошного блеска. Обезжирьте контакт ацетоном или изопропиловым спиртом для исключения окисления. Сразу после обработки нанесите токопроводящую антикоррозийную пасту (NO-OX-ID A-Special или аналог).

  Критичные правила подключения

  • Сечение провода: идентично силовому кабелю (минимум 4 AWG для систем 500Вт+)
  • Длина заземления: ≤ 50 см от усилителя до точки крепления
  • Контактная группа: медная клемма под болт с зубчатым кольцом (не менее 8 мм диаметр крепежа)

  Ошибка	Последствие	Решение
  Заземление на болты сидений/ремней	Вибрация, ухудшение контакта	Использовать штатные резьбовые втулки кузова
  Общее заземление с ЭБУ или датчиками	Фоновый шум, помехи CAN-шины	Изолированная точка только для аудио
  Недостаточная фиксация клеммы	Нагрев, искрение	Динамический контроль затяжки (3-5 Нм)

  После монтажа проверьте сопротивление: мультиметр должен показывать ≤ 0.1 Ом между клеммой «GND» усилителя и минусом АКБ (при отключенной аккумуляторной клемме!). Обеспечьте защиту термоусадкой и фиксацию провода стяжками без натяжения.

  Диагностика дребезжания элементов салона на басах

  Появление посторонних звуков в салоне при воспроизведении низких частот требует методичного поиска источника. Дребезг возникает из-за резонанса незакреплённых деталей, вибрирующих в такт басовым нотам. Задача – выявить вибратор и нейтрализовать его воздействие.

  Эффективная диагностика требует проигрывания эталонного трека с низкочастотным тоном (например, 40-80 Гц) на средней громкости. Важны: точность локализации, использование вспомогательных средств и терпение, так как возможны множественные источники резонанса.

  Поэтапный алгоритм выявления вибраций

  1. Изоляция проблемной области:
     • Включайте тестовый басовый трек циклично
     • Перемещайтесь по салону, прислушиваясь к направлению звука: передняя/задняя часть, двери, потолок
  2. Физическое тестирование:
     • Прижмите ладонью предполагаемый вибратор (панель обшивки, ремни безопасности, огнетушитель)
     • Если шум исчез – найден источник. Зафиксируйте деталь временным клином
  3. Проверка типовых проблемных точек:

     Зона	Распространённые вибраторы
     Двери	Декоративные вставки, динамические решётки, технологические лючки
     Задняя полка	Тросики подъёма люка, незакреплённый каркас, фонари стоп-сигналов
     Багажник	Огнетушитель, домкрат, незафиксированная обшивка

  4. Контроль проводки и оборудования:
     • Осмотрите кабель катушки сабвуфера – удары о металл кузова дают "металлическое" дребезжание
     • Проверьте крепёж магнитолы и усилителя: вибрация гаек на пластике усиливает резонанс
  5. Тест на возврат:
     • После временной фиксации элемента проиграйте динамичный музыкальный фрагмент
     • Если дребезг пропал – подтверждается источник; сохраняются – повторите поиск

  Окончательное прослушивание 5-ти разных музыкальных жанров

  Включите музыку на комфортной громкости, используя проверенный источник (CD, FLAC-файлы). Начните с одного жанра, прослушайте 2-3 минуты, отмечая сбалансированность баса: его интеграцию с акустикой, отсутствие гудения или "бубнения", локализацию источника (он не должен явно исходить из сабвуфера).

  Плавно увеличивайте громкость до 75-80% от максимума, обращая внимание, как меняется характер низких частот: бас должен оставаться четким, контролируемым и глубоким, без искажений или дребезжания элементов салона.

  Порядок прослушивания жанров:

  1. Хип-хоп/R&B (Пример: Dr. Dre, Beyoncé) → Проверка мощности и плотности очень глубокого баса (20-50 Гц) на ударных и синтезированных низах.
  2. Рок/Металл (Пример: Muse, Metallica) → Оценка атаки и скорости. Ударная бочка должна быть упругой и быстрой (не размазанной), бас-гитара - различимой, а не гудящей массой.
  3. Электронная музыка (Пример: Daft Punk, Deadmau5) → Анализ тональности и контроля синтетических басовых линий. Они обязаны звучать чистым тоном, без паразитных призвуков корпуса.
  4. Акустическая музыка / Джаз (Пример: Diana Krall, контрабас в оркестре) → Проверка натуральности низов. Контрабас или большой барабан обязаны передавать тембр реального инструмента, не становясь "бубнящими".
  5. Поп-музыка (Пример: современные миксы топ-чартов) → Оценка универсальности настройки. Общий музыкальный баланс не обязан смещаться в область баса вне зависимости от трека.

  Ключевые критерии оценки:

  • Единство звучания (сабвуфер не "выпирает" из общей картины)
  • Отсутствие дребезжания элементов салона на любой громкости
  • Четкость и артикуляция низких частот вместо однообразного "бу-бу-бу"
  • Равномерное заполнение басом всего салона (а не только ряда водителя)

  Действия при обнаружении проблем:

  Проблема	Возможная корректировка
  Бас "мыльный", нечеткий	Понизить уровень сабвуфера на ГУ, проверить фазу
  Дребезг / вибрации	Выявить источник (регистры, полка, замки), устранить глушением
  Бас только спереди/сзади	Точнее подобрать частоту среза и/или точку установки сабвуфера

  Фиксация всех настроечных параметров маркером

  После точной настройки сабвуфера крайне важно зафиксировать все регулировки, чтобы случайные смещения ручек не нарушили оптимальный звук. Используйте несмываемый маркер или тонкую полоску малярного скотча для отметки текущих позиций на регуляторах усилителя и головного устройства. Особое внимание уделите ключевым параметрам, влияющим на бас: уровню громкости (Gain), частоте среза (LPF), фазе и, при наличии, параметру Subsonic. Это гарантирует быстрое восстановление настроек после случайного сброса или вмешательства третьих лиц.

  Нанесите четкие метки, совместив острие маркера с рисками на корпусе усилителя или соответствующими значениями шкалы. Дополнительно сфотографируйте панель управления усилителя с настройками для цифрового архива. Перед фиксацией убедитесь, что все соединения кабелей надежны, а корпус сабвуфера и усилитель прочно закреплены – только после этого делайте пометки. Регулярная проверка меток (раз в 3-6 месяцев) поможет вовремя обнаружить возможные сдвиги регуляторов из-за вибраций.

  Обязательные параметры для маркировки:

  1. Уровень усиления (Gain/Level) – главный этап калибровки громкости
  2. Частота низкочастотного фильтра (LPF) – обычно 70-90 Гц
  3. Порядок фазового сдвига (Phase) – 0° или 180°
  4. Субсонарный фильтр (Subsonic) – если настроен (чаще при фазоинверторном корпусе)

  Запись контрольных точек настроек

  После завершения всех настроек сабвуфера необходимо зафиксировать оптимальные параметры. Это гарантирует возможность быстрого восстановления конфигурации при случайном сбросе или для сравнения с альтернативными вариантами. Пропуск этого этапа усложнит повторную настройку системы.

  Документируйте каждое значение в текстовом файле, заметках смартфона или на бумажном носителе. Используйте форму таблицы для наглядности, обязательно указывая дату записи. Дублируйте информацию на нескольких носителях для предотвращения потери данных.

  Ключевые параметры для записи:

  Параметр	Типовые значения
  Уровень Gain	Положение ручки (часы), напряжение
  LPF (Фильтр НЧ)	60–80 Гц (точное значение)
  Фазовый сдвиг	0° или 180°
  Subsonic	20–25 Гц (при портированном корпусе)
  Уровень сабвуфера в ГУ	-6 dB до +6 dB

  Дополнительные рекомендации:

  • Сделайте фотофиксацию положений регуляторов на усилителе
  • Отметьте тип тестового трека и уровень громкости при настройке
  • Сохраните показания вольтметра при выставлении Gain

  Проведение стресс-теста на максимальной громкости

  Включите базовую тестовую частоту (обычно 30-50 Гц) на источнике сигнала или специальном треке для проверки сабвуфера. Убедитесь, магнитола переведена в настройки по умолчанию (баланс по центру, эквалайзер сброшен, экстрабасс отключен).

  Медленно увеличивайте громкость магнитолы до 80-85% от максимума короткими шагами, прислушиваясь к работе системы каждые 5-10 секунд. Необходимо отслеживать появление посторонних призвуков исключительно со стороны сабвуфера.

  1. Диагностика артефактов:
     • Щелчки или хрип – признак механического повреждения диффузора или перегрузки катушки.
     • Металлический лязг – свидетельствует о касании катушки о магнитную систему или ослаблении крепежей.
     • Портянки/бульканье – указывают на разгерметизацию корпуса или воздушные протечки.
  2. Контроль тепла: после 60 секунд теста осторожно коснитесь магнитной системы сабвуфера. Сильный нагрев (>60°C) сигнализирует о неправильном согласовании усилителя или низком качестве компонентов.
  3. Анализ АЧХ: при пиковых нагрузках звук должен оставаться монолитным и плотным. Резкие провалы, «плавание» баса или вибрации кузова требуют коррекции кроссовера или устранения резонансов.

  Важно: немедленно снижайте громкость при первых признаках клиппинга (искажения) или физического дистресса динамика. Повторяйте тест только после устранения выявленных проблем.

  Рекомендации по дозвучиванию эксплуатации

  После базовой настройки внесите финальные корректировки, ориентируясь на реальные условия эксплуатации. Проводите тесты в движении на разных скоростях, отмечая участки с характерными помехами (шум покрышки, гул мотора). Фиксируйте зоны, где акцентированность баса снижается или искажается.

  Составьте матрицу сценариев: "автострада", "городские пробки", "парковка с глушителем". Для каждого установите целевые параметры громкости/частоты, отмечая уровень паразитных вибраций кузова. Используйте децибелметр мобильного приложения для объективных замеров.

  Алгоритм динамической калибровки

  1. Фонотест
     • Запустите эталонный трек (от 20 до 80 Гц)
     • На скорости 70 км/ч замерьте вибрации водительского кресла через сейсмодатчик
  2. Адресное подавление резонансов
     • Выявите 2-3 критических частоты, усиливающих дребезжания
     • Снижайте уровень в проблемных диапазонах через ФВЧ/физическую изоляцию
  3. Коррекция импульсного отклика
     • Тестируйте ударные сэмплы (толчки 40-60 Гц)
     • Настраивайте атаку/затухание сигнала через параметр Release в DSP

  Дефект	Частотная зона	Решение
  Гул багажника	30-45 Гц	+3dB на сабсоник фильтр
  Дребезг зеркал	55-65 Гц	Локализация динамитой
  Вибрация педалей	70-80 Гц	Коррекция фазы LPF

  Выполните цикл из 6-8 коротких поездок, каждый раз уменьшая диапазон регулировок на 15%. Фиксируйте результаты в чек-лист для объективного отслеживания прогресса. Помните: идеал – исчезновение локализуемости саба при сохранении давления низов.

  Список источников

  При подготовке поэтапного руководства по настройке сабвуфера в автомобиле использовалась техническая и практическая информация из авторитетных источников. Основное внимание уделялось проверенным методам акустической корректировки и спецификациям оборудования.

  Для обеспечения точности описания процессов применялась документация производителей аудиокомпонентов и рекомендации профессиональных установщиков. Ключевые источники систематизированы ниже по тематическим категориям.

  Категории информационных материалов

  • Руководства пользователя: официальные инструкции к сабвуферам и усилителям ведущих брендов (Pioneer, Alpine, JBL)
  • Технические пособия: книги "Автомобильные акустические системы" И.Петрова и "Аудио в автомобиле" издательства За Рулём
  • Экспертные публикации: статьи в журналах "Автозвук" и "Car Audio & Video" за 2018-2023 годы
  • Профессиональные ресурсы: материалы образовательного портала AutoAudioAcademy.ru и база знаний CarSoundExperts.com
  • Практические исследования: отчеты о лабораторных тестах А/В систем от Московского автозвукового клуба

  Видео: КАК ПОДКЛЮЧИТЬ и НАСТРОИТЬ АКТИВНЫЙ САБВУФЕР В МАШИНЕ ? Подключаем и настраиваем сабвуфер!


  • Работа муфты сцепления

  • ГУР КАМАЗ - конструкция, неисправности и принципиальная схема

  • ВАЗ-141 - подробный обзор, характеристики, мнения владельцев
