Правильная регулировка фар ВАЗ 2114 - основные этапы

Статья обновлена: 18.08.2025

Правильная настройка света фар ВАЗ 2114 критически важна для безопасности движения.

Некорректная регулировка ослепляет встречных водителей и ухудшает вашу видимость дороги в темноте.

Конструкция передней оптики "четырнадцатой" имеет специфические особенности, требующие внимания при настройке.

Эта статья детально разберет ключевые этапы регулировки и нюансы, характерные именно для ВАЗ 2114.

Подготовка автомобиля к процедуре корректировки фар

Перед началом регулировки света фар автомобиля ВАЗ 2114 необходимо выполнить ряд обязательных подготовительных действий. Без тщательной подготовки результаты регулировки будут неточными, что может привести к ухудшению видимости в темное время суток или ослеплению водителей встречного транспорта.

Ключевые этапы подготовки направлены на приведение автомобиля в состояние, максимально приближенное к его обычной эксплуатационной нагрузке, и обеспечение правильного положения оптических элементов. Пренебрежение этими шагами сделает всю последующую регулировку неэффективной.

Основные этапы подготовки

Необходимые действия перед регулировкой:

Проверка давления в шинах: Убедитесь, что давление во всех шинах соответствует норме, рекомендованной заводом-изготовителем для вашей модели и размера колес. Неравномерное или неправильное давление существенно влияет на угол наклона автомобиля.
Очистка оптики: Тщательно вымойте фары, особенно их стекла (рассеиватели), от грязи, пыли, снега или льда. Загрязнения искажают световой пучок.
Проверка состояния ламп и креплений: Убедитесь, что все лампы в фарах (ближний и дальний свет) исправны и установлены правильно (фиксаторы должны быть защелкнуты). Проверьте надежность крепления самих фар к кузову – они не должны иметь люфта.
Нагрузка автомобиля: Автомобиль должен быть заправлен топливом (минимум половина бака). Для имитации реальной нагрузки в салоне должен находиться водитель (или эквивалентный груз ~75 кг), а на переднем пассажирском сиденье – груз массой ~70 кг. В багажник необходимо поместить груз массой ~40 кг (или согласно рекомендациям вашего руководства по эксплуатации).
Подвеска: Перед началом регулировки несколько раз нажмите на передние и задние крылья автомобиля, чтобы стабилизировать подвеску после установки груза.

Позиция	Эквивалентная нагрузка
Водительское сиденье	~75 кг
Переднее пассажирское сиденье	~70 кг
Багажник	~40 кг
Топливный бак	≥ 1/2 объема

Подготовка площадки: Установите автомобиль на ровную горизонтальную площадку с твердым покрытием (асфальт, бетон) перпендикулярно к стене или экрану, на котором будет производиться разметка для регулировки. Площадка перед автомобилем должна быть свободна на расстоянии не менее 5-7 метров до экрана.

Только после выполнения всех перечисленных условий можно приступать к разметке экрана и непосредственной регулировке угла наклона светового пучка фар.

Выбор ровной поверхности и дистанции для точной настройки

Ровная горизонтальная площадка исключает искажения при регулировке. Любой уклон или неровность приведут к некорректному углу наклона светового пучка, что ухудшит видимость и ослепит встречных водителей.

Оптимальная дистанция до экрана (вертикальной стены или щита) составляет 5 метров. Это расстояние позволяет четко визуализировать светотеневую границу и обеспечить точное соответствие заводским параметрам светораспределения.

Критерии подготовки

Обязательные условия перед началом работ:

Контроль давления в шинах – должно соответствовать норме производителя
Частичная загрузка – водительское место должно быть занято (75 кг) или заменено эквивалентным грузом
Очистка рассеивателей фар от грязи и снега
Проверка исправности подвески – отсутствие просевших пружин

Параметр	Требование	Последствия нарушения
Длина участка	Минимум 7 метров (5 м до экрана + 2 м для маневра)	Невозможность выдержать расчетную дистанцию
Перепад высот	Не более ±1 см на 5 метрах	Искажение вертикального угла света
Освещенность	Затемнение зоны работ	Плохая видимость светотеневой границы

Для проверки ровности поверхности используйте строительный уровень длиной 1.5-2 метра. Установите автомобиль строго перпендикулярно экрану, откалибровав положение по рулетке от боковых точек передних колес до стены.

Правильная загрузка автомобиля перед регулировкой

Учет загрузки транспортного средства критически важен для точности регулировки света фар. Несоблюдение норм по весу приведет к неправильному углу наклона пучка света после настройки, что вызовет ослепление встречных водителей или ухудшение видимости для самого владельца.

Автомобиль должен находиться в состоянии, максимально приближенном к стандартной эксплуатационной массе с водителем. Это исключит отклонения в положении кузова относительно дорожного полотна, которые напрямую влияют на высоту установки фар и требуемый угол освещения.

Обязательные условия загрузки

Перед началом работ обеспечьте выполнение следующих требований:

Водительское место: На водительском сиденье должен находиться человек с массой тела, приближенной к 75 кг (либо эквивалентный груз).
Топливный бак: Должен быть заполнен минимум на 90% от полного объема (или не менее 40-45 литров для ВАЗ 2114).
Багажник: Допускается наличие только штатного оборудования (запаска, домкрат, набор инструментов). Все посторонние предметы необходимо убрать.
Подвеска: Убедитесь в исправности амортизаторов и пружин. Давление во всех шинах должно строго соответствовать значениям, рекомендованным заводом-изготовителем.

Пренебрежение любым из этих пунктов исказит реальное положение кузова при движении. Регулировка фар, выполненная на перегруженной или недогруженной машине, потеряет точность сразу после изменения нагрузки в повседневной эксплуатации.

Как проверить давление в шинах для эталонных условий

Проверку давления выполняйте на холодных шинах (автомобиль стоял минимум 3 часа или проехал менее 2 км). Используйте механический или цифровой манометр с точностью не ниже класса В (±0,1 бар). Снимите колпачок с вентиля, плотно прижмите манометр к ниппелю и дождитесь стабилизации показаний.

Сравните полученные значения с требованиями производителя. Эталонные параметры для ВАЗ 2114 указаны на табличке в проёме водительской двери, бардачке или руководстве по эксплуатации. Типовые значения: 1,9–2,0 бар (передние колёса), 1,9–2,2 бар (задние колёса) в зависимости от нагрузки и размера шин.

Ключевые требования к эталонным условиям

Загрузка авто: пустой салон, полный бак топлива, отсутствие груза в багажнике
Расположение: ровная горизонтальная площадка (уклон ≤1%)
Температура шин: +15...+25°C (при отклонениях вносите поправку: ±0,1 бар на 10°C)

Параметр	Эталонное значение	Допуск
Разница между осями	≤0,1 бар	Обязательно
Разница на одной оси	≤0,05 бар	Критично

После корректировки давления обязательно перепроверьте показания. При несоответствии эталону повторите подкачку/стравливание воздуха. Учитывайте: давление в "пробеговых" шинах снижается естественным путём на 0,05–0,1 бар в месяц даже без повреждений.

Очистка рассеивателей фар от загрязнений и дефектов

Качество светового потока напрямую зависит от состояния рассеивателя. Загрязнения (пыль, грязь, битумные пятна) и дефекты (царапины, помутнение) снижают прозрачность пластика, что приводит к рассеиванию света и уменьшению эффективности освещения дороги.

Помутнение рассеивателя возникает из-за естественного старения пластика под воздействием ультрафиолета, температурных перепадов и микроцарапин от песка. Трещины или глубокие сколы нарушают герметичность фары, провоцируя запотевание и коррозию отражателя.

Порядок восстановления прозрачности

Для возвращения оптических свойств выполните комплексную очистку и полировку:

Предварительная мойка: Обработайте поверхность автомобильным шампунем, удаляя грубые загрязнения. Для сложных пятен (насекомые, смола) используйте специальные очистители без абразивов.
Обезжиривание: Протрите рассеиватель антисиликоном или изопропиловым спиртом для удаления жировой пленки.
Устранение дефектов:
- Мелкие царапины и помутнение: последовательная полировка пастами разной абразивности (от P800 до P3000) шлифмашинкой или вручную с последующей финишной обработкой пластиковой полиролью.
- Глубокие повреждения: локальное выравнивание наждачной бумагой с постепенным уменьшением зернистости перед основной полировкой.
Защита: Нанесите УФ-защитный лак или полироль-герметик для замедления повторного окисления пластика.

При наличии трещин или сильной эрозии поверхности восстановление нецелесообразно – требуется замена рассеивателя или фары в сборе. После любой обработки проверьте герметичность корпуса фары во избежание попадания влаги.

Поиск регулировочных винтов на блок-фарах ВАЗ 2114

Регулировочные винты расположены на тыльной стороне блок-фар и обеспечивают корректировку светового пучка. Для доступа необходимо открыть капот автомобиля и визуально осмотреть заднюю часть фары в моторном отсеке.

На каждой блок-фаре ВАЗ 2114 присутствует два винта: верхний (или боковой вертикальный) отвечает за угол по высоте, а боковой горизонтальный - за направление света влево-вправо. Они отличаются расположением и маркировкой.

Расположение и идентификация винтов

Основные ориентиры для поиска:

Винт вертикальной регулировки: Расположен ближе к центру автомобиля, обычно в верхней части корпуса фары. Часто имеет белый пластиковый рельеф (шестигранник или "звездочку").
Винт горизонтальной регулировки: Находится сбоку корпуса фары (ближе к крылу автомобиля). Чаще выполнен под крестовую отвертку и может быть закрыт резиновым колпачком.

Пример расположения на левой фаре:

Тип регулировки	Расположение	Инструмент
Вертикальная	Верх, ближе к радиатору	Шестигранник 6 мм / TORX T15
Горизонтальная	Боковая часть, ближе к крылу	Крестовая отвертка

Важные нюансы при поиске:

На некоторых модификациях винты закрыты заводскими пломбами или резиновыми заглушками (особенно горизонтальный).
Цвет пластиковых элементов может отличаться в зависимости от производителя фары (белый, черный, серый).
Перед регулировкой обязательно очистите зону вокруг винтов от грязи для предотвращения повреждения механизма.

Интерпретация маркировки на стене или экране для разметки

Маркировка на стене или экране создает визуальный шаблон, относительно которого осуществляется точная регулировка светового пучка фар. Правильная интерпретация этой разметки критически важна для достижения корректного угла наклона и направления света, обеспечивающих безопасность вождения без ослепления встречных водителей.

Основой разметки являются две ключевые вертикальные линии и одна горизонтальная. Центральная вертикальная линия (ЦВЛ) строго соответствует продольной оси автомобиля. Горизонтальная линия (ГЛ) соответствует высоте центров оптических элементов фар (ламп) от земли. Дополнительные вертикальные линии отмечают проекцию центров каждой фары на экран.

Порядок установки автомобиля относительно разметки

Автомобиль должен быть установлен строго перпендикулярно к экрану на ровной горизонтальной площадке. Расстояние от фар до экрана обычно составляет 5 метров (уточняйте в руководстве по эксплуатации). Центр автомобиля (часто обозначенный на капоте или решетке радиатора) должен совпадать с Центральной Вертикальной Линией (ЦВЛ) на экране.

Особенность ВАЗ 2114: Центр автомобиля (ЦВЛ) не совпадает с центром между фарами из-за смещения аккумуляторного отсека в подкапотном пространстве. Поэтому линии центров фар будут расположены несимметрично относительно ЦВЛ.

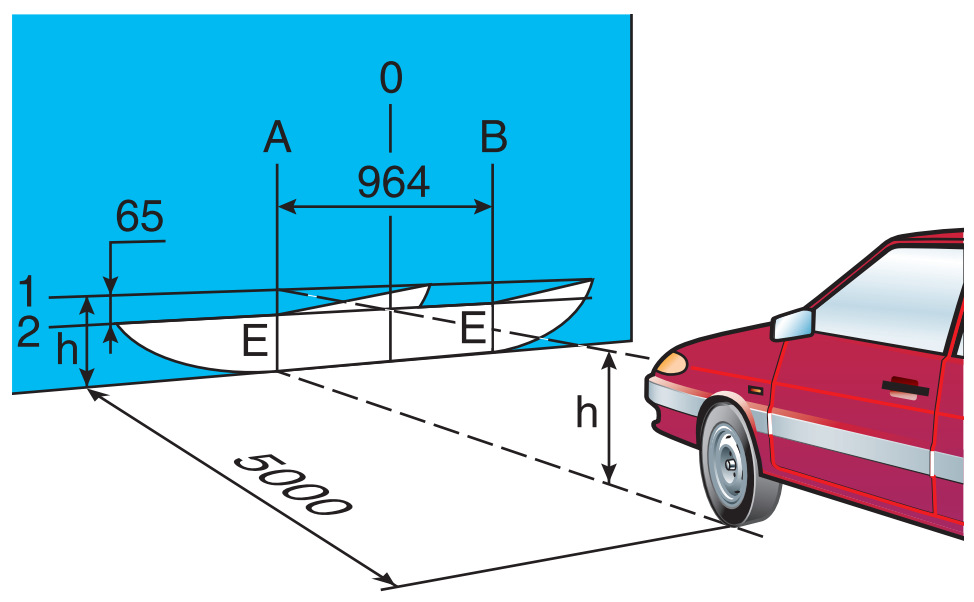

Параметры для построения разметки (типовые для ВАЗ 2114 на расстоянии 5м):

Параметр	Значение
Высота центров фар от земли (H)	Измеряется на автомобиле
Расстояние от ЦВЛ до центра левой фары (L)	~770 мм (от оси авто до проекции центра левой фары)
Расстояние от ЦВЛ до центра правой фары (R)	~550 мм (от оси авто до проекции центра правой фары)
Высота Горизонтальной Линии (ГЛ) на экране	Равна измеренной высоте H центров фар

Ключевой элемент регулировки ближнего света: Светотеневая граница (СТГ) – резкая горизонтальная линия в световом пучке с характерным "подъемом" вправо (для праворульных авто подъем влево). Правильно отрегулированный ближний свет фар ВАЗ 2114 должен быть настроен так, чтобы:

Горизонтальная часть СТГ совпадала с нарисованной на экране Горизонтальной Линией (ГЛ).
Точка излома СТГ (начало подъема) находилась строго на вертикальной линии, соответствующей центру *противоположной* фары (например, излом пучка левой фары должен быть на вертикали центра правой фары).

Точные значения расстояний L и R, а также требуемая высота точки излома над ГЛ (обычно ~7-10 см на 5 метрах) могут незначительно варьироваться. Всегда сверяйтесь с актуальными данными из официального руководства по ремонту и эксплуатации ВАЗ 2114 для конкретного года выпуска и типа установленных фар.

Разметка центральной оси автомобиля на экране-мишени

Разметка центральной оси автомобиля на экране-мишени служит базовым ориентиром для последующей регулировки светового пучка фар. Эта линия должна точно соответствовать продольной оси симметрии автомобиля, проходя через центр радиаторной решётки и задней части кузова.

Для корректного определения оси необходимо установить автомобиль строго перпендикулярно экрану на ровной площадке с расстоянием 5 метров. Предварительно проверьте давление в шинах и отсутствие груза в багажнике, влияющего на клиренс.

Технология нанесения разметки

Зафиксируйте отвес на центральной точке радиаторной решётки (ориентируясь по логотипу или стыку капота)
Отметьте на экране точку, куда указывает отвес – это проекция переднего центра авто
Аналогично определите центральную точку задней части, используя антенну или декоративный шов багажника
Соедините две точки вертикальной линией при помощи строительного уровня

Контрольные параметры:

Расстояние от пола до линии центра	Должно соответствовать высоте установленных фар
Параллельность колёс экрану	Проверяется рулеткой (равное расстояние от колёс до экрана)

Важно: при отсутствии отвеса используйте лазерный нивелир. Игнорирование этого этапа приводит к асимметрии света и необходимости повторной регулировки.

Разметка проекции центров фар на корректировочном экране

Для точной настройки светового пучка на экране предварительно наносится контрольная разметка, соответствующая центрам фар и осевой линии автомобиля. Эта разметка служит основным ориентиром при регулировке углов наклона и направления света.

Экран устанавливается строго вертикально на расстоянии 5 метров от передней части автомобиля, при этом машина должна стоять на ровной горизонтальной поверхности с полной загрузкой (включая топливный бак и стандартный набор инструментов). Колеса выставляются в положение прямолинейного движения.

Порядок нанесения разметки

Выполните следующие действия для разметки экрана:

Отметьте на экране точку Ц₀ - проекцию центра автомобиля. Для этого:
- Измерьте расстояние между центрами фар (например, 1360 мм)
- Разделите полученное значение пополам (680 мм)
- Перенесите эту точку на экран на высоте, соответствующей центру фар от земли
Нанесите точки Ц_Л и Ц_П слева и справа от Ц₀:
- Отложите влево и вправо от Ц₀ по половине ширины между фарами (по 680 мм)
- Убедитесь, что все три точки находятся на одной горизонтальной линии
Проведите горизонтальную линию H через все три точки. Её высота должна соответствовать измеренному расстоянию от земли до центра ваших фар.
Начертите вертикальные линии через точки Ц_Л и Ц_П - они обозначат оптические оси фар.

Для контроля угла наклона пучка ниже линии H наносится дополнительная линия H_рег. Величина смещения рассчитывается по формуле:

Смещение (мм) = Расстояние до экрана (м) × Требуемый угол наклона (°) × 17.5

Для ВАЗ 2114 стандартное смещение составляет 65-75 мм вниз от линии H при расстоянии 5 метров.

Обозначение	Описание	Расчет для ВАЗ 2114
Ц₀	Центральная ось автомобиля	Середина между фарами
Ц_Л/Ц_П	Центры левой/правой фары	±680 мм от Ц₀ (при ширине 1360 мм)
H_рег	Линия регулировки света	H - (65...75 мм)

Важно: При включении ближнего света граница светотеневой пучка должна совпадать с линией H_рег, а точки излома - находиться на вертикальных осях фар. Лампы должны быть установлены в фары корректно - цоколем в правильном положении.

Настройка вертикальной плоскости светового пучка

Корректировка вертикального угла наклона фар выполняется после предварительной подготовки: проверка давления в шинах, отсутствия перегруза багажника, исправности пружин подвески и ровности площадки. Автомобиль устанавливается перпендикулярно экрану (стене) на дистанции 5 метров с разметкой контрольных точек согласно схеме производителя. Центр фары должен соответствовать точке O на экране, а горизонтальная линия проходить через центры обеих фар.

Регулировочный винт вертикального наклона расположен в верхней части блок-фары за декоративной решеткой. Для доступа к нему потребуется снять резиновую заглушку. Вращение винта по часовой стрелке поднимает световой пучок, против часовой – опускает. Основная задача – совместить верхнюю границу светотеневой границы (СТГ) ближнего света с горизонтальной линией H на экране.

Ключевые требования при регулировке

При работе соблюдайте следующие условия: двигатель должен работать для стабилизации напряжения, корректор фар установлен в положение "0", а водительское сиденье нагружено балластом 75 кг. Контролируйте положение СТГ визуально: граница света и тени должна четко совпадать с линией H без подъемов или провалов по центру.

Зафиксируйте автомобиль стояночным тормозом
Включите ближний свет фар
Закройте одну фару картоном для раздельной настройки
Отрегулируйте вертикальный угол второй фары
Повторите процедуру для противоположной фары

Параметр	Значение
Расстояние до экрана	5 м
Допуск по высоте СТГ	±1 см
Балласт на сиденье	75 кг
Рекомендуемое напряжение	12.8–13.2 В

После регулировки проверьте работу корректора фар во всех положениях: световой пучок должен плавно смещаться вверх/вниз без рывков. Убедитесь в отсутствии ослепления встречного транспорта во время тестовой поездки в темное время суток.

Регулировка горизонтальной плоскости светового потока

Горизонтальная плоскость светового потока определяет угол рассеивания света вправо-влево относительно продольной оси автомобиля. Её корректная настройка предотвращает ослепление водителей встречного транспорта и обеспечивает равномерное освещение обочины при сохранении центральной зоны видимости. Неправильная регулировка существенно снижает безопасность ночного вождения.

Для выполнения работ потребуется: ровная площадка с перпендикулярной стеной (или специализированный экран), меловая разметка, рулетка, крестовая отвёртка. Автомобиль должен быть заправлен, давление в шинах соответствовать норме, а подвеска – свободна от груза. Обязательна предварительная проверка состояния креплений фар и пружин подвески.

Порядок настройки горизонтального угла

Расположите автомобиль перпендикулярно стене на расстоянии ровно 5 метров. Нанесите на стену вертикальную осевую линию (0), соответствующую центру машины. Отметьте точки проекции центров обеих фар (L и R).

Включите ближний свет и снимите декоративные накладки фар
Найдите регулировочный винт горизонтального положения (обычно расположен сбоку корпуса фары, помечен буквой H)
Закройте одну фару плотным материалом для раздельной регулировки

Элемент светового пучка	Требуемое положение на экране
Вертикальная линия перелома светотени	Должна совпадать с меткой L (левая фара) или R (правая фара)
Наклонный отрезок светотеневой границы	Поднимается вправо от точки L под углом 15° (для левой фары)

Вращайте горизонтальный винт отвёрткой до достижения совпадения светотеневой границы с контрольными метками. Для левой фары "ступенька" пучка должна начинаться строго напротив точки L и подниматься вправо. Для правой фары – горизонтальная часть светотени проходит через точку R, а подъём идёт влево. После настройки одной фары повторите процедуру для второй, перекрыв первую.

Алгоритм работы с регулировочным винтом верхней границы луча

После подготовки автомобиля и стенда, а также нахождения требуемого регулировочного винта (обычно расположен сверху или сбоку корпуса фары, помечен символом "↑↓" или аналогичным), приступайте непосредственно к настройке верхней границы светового пучка. Убедитесь, что винт доступен для проворачивания стандартной крестовой отверткой или торцевым ключом (часто на 6-8 мм).

Основная задача вращения этого винта – изменение вертикального угла наклона всей фары относительно дороги, что напрямую влияет на высоту, на которой луч света начинает опускаться вниз, формируя его четкую верхнюю границу. Внимательно следите за изменениями на экране регулировочного стенда или на контрольном щите.

Последовательность действий

Идентифицируйте текущее положение: Включите ближний свет фар. Определите, где на экране (щите) находится реальная верхняя граница светотеневой линии (СТЛ) левой фары относительно требуемой контрольной отметки (обычно горизонтальной линии H-H).
Выберите направление вращения:
- Для понижения верхней границы луча (если свет бьет слишком высоко): Поворачивайте винт по часовой стрелке (закручивайте).
- Для повышения верхней границы луча (если свет бьет слишком низко): Поворачивайте винт против часовой стрелки (выкручивайте).
Плавное вращение: Совершайте вращение винта мелкими, плавными движениями (1/4 - 1/2 оборота за раз).
Контроль изменений: После каждого небольшого поворота винта наблюдайте за смещением светотеневой линии на экране/щите. Дайте изображению стабилизироваться.
Достижение нормы: Продолжайте регулировку до момента, когда резкая верхняя граница светотеневой линии левой фары совпадет с контрольной горизонтальной линией H-H на экране (щите).
Проверка отсутствия перекоса: Убедитесь, что световой пучок не получил значительного бокового перекоса. Вертикальная часть СТЛ (излом) должна оставаться в пределах, указанных в методике стенда или на щите (обычно в районе точки V-V или немного правее).
Фиксация: После точной установки верхней границы убедитесь, что регулировочный винт надежно зафиксирован в достигнутом положении (не проворачивается самопроизвольно).

Действие с винтом	Направление вращения	Результат на экране/щите
Закручивание (Винт вкручивается)	По часовой стрелке	Фара опускается вниз. Верхняя граница луча (СТЛ) смещается вниз.
Выкручивание (Винт выкручивается)	Против часовой стрелки	Фара поднимается вверх. Верхняя граница луча (СТЛ) смещается вверх.

Критически важно: После регулировки левой фары по верхней границе обязательно повторите процедуру для правой фары, добиваясь совпадения ее верхней границы СТЛ с той же линией H-H. Проверьте общую картину света обеих фар на дороге в темное время суток для окончательной оценки корректности настройки.

Инструкция по настройке левосторонней асимметрии ближнего света

Перед началом работ убедитесь в отсутствии перегруженного багажника, проверьте давление в шинах и исправность подвески. Подготовьте ровную вертикальную стену с разметкой (вертикальная линия по оси симметрии автомобиля + линии по габаритам фар), затем установите машину перпендикулярно стене на расстоянии 5 метров.

Загрузите водительское место весом 70-75 кг для имитации реальной эксплуатации. Включите ближний свет и закройте одну фару картоном, регулировку начинайте с левой фары. Найдите на стене светотеневую границу пучка – она должна располагаться ниже горизонтальной линии разметки на 5 см (соответствует 1% наклона).

Этапы регулировки

Используйте шестигранник на 4 мм для вращения винтов в моторном отсеке:

Горизонтальный винт (сбоку фары) – корректирует наклон светотеневой границы влево
Вертикальный винт (сверху фары) – регулирует высоту пучка относительно разметки

Добейтесь положения, где:

Горизонтальный отрезок света строго параллелен земле
Вертикальный излом луча совпадает с линией оси симметрии автомобиля
Правый верхний угол светового пятна приподнят на 15° относительно центра

Параметр	Значение
Расстояние до экрана	5 метров
Наклон светотеневой границы	1% (5 см ниже центра фары)
Угол подъёма правого сегмента	15°
Точка излома луча	На оси симметрии авто

Повторите процедуру для правой фары, контролируя совпадение световых пятен. После настройки проверьте асимметрию в движении по неосвещённой дороге – правый край дороги должен освещаться на 30-40 метров, левый – не слепить встречных водителей.

Особенности корректировки противотуманных фар ВАЗ 2114

Корректировка противотуманных фар на ВАЗ 2114 требует точной настройки вертикального угла наклона для эффективного освещения дорожного полотна в условиях плохой видимости без ослепления встречных водителей. Отсутствие регулировки горизонтального угла упрощает процесс, но требует особого внимания к высоте светового пучка относительно ближнего света основной оптики.

Перед началом регулировки обязательно проверьте целостность креплений фар и давление в шинах, так как эти факторы напрямую влияют на угол освещения. Корректировка выполняется на ровной площадке со стандартной загрузкой автомобиля на расстоянии 5-10 метров от вертикальной стены с использованием специальных разметочных схем или заводских меток на корпусе фар.

Ключевые этапы и требования

Основные шаги регулировки включают:

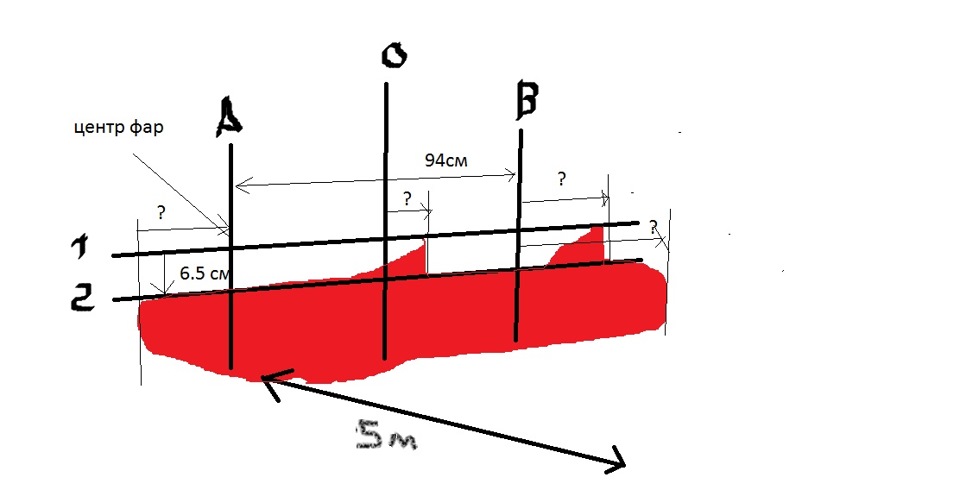

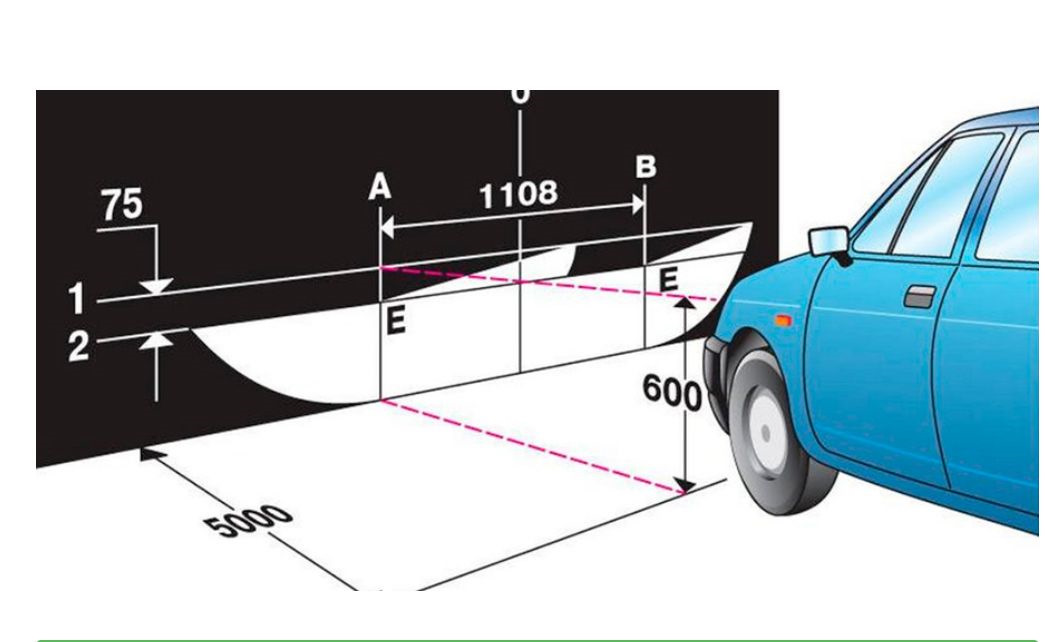

Подготовку поверхности: Автомобиль устанавливается перпендикулярно стене на расстоянии 5 метров с полной нагрузкой (75 кг на водительском сиденье).
Разметку контрольных точек:
- Центральная ось автомобиля отмечается на стене вертикальной линией
- Горизонтальная линия проводится на высоте, соответствующей центру противотуманных фар
Регулировку винтами: С помощью регулировочных винтов на корпусе фары добиваются совпадения верхней границы светового пятна с горизонтальной линией на стене.

Важные технические требования:

Параметр	Значение
Высота светового пучка	На 50 мм ниже центра фары на 5-метровой дистанции
Допустимое отклонение	±10 мм между фарами по высоте
Регулировочный винт	Расположен в верхней части корпуса (только вертикальная коррекция)

После регулировки обязательна проверка в реальных дорожных условиях: световой пучок должен освещать дорогу на расстоянии 20-30 метров без образования "слепых" зон по бокам. Учитывайте, что неправильная настройка снижает эффективность ПТФ на 40-60% и увеличивает риск ослепления других участников движения.

Контроль результатов регулировки ближнего света фар

После завершения регулировки необходимо проверить качество выполненной работы. Для этого автомобиль устанавливается на ровную горизонтальную площадку строго перпендикулярно к экрану или стене на расстоянии 5 метров. Нагрузка салона должна соответствовать условиям регулировки (водитель или балласт 75 кг в водительском кресле, полный бак топлива, нормальное давление в шинах).

Включите ближний свет фар и визуально оцените светотеневую границу на экране. Основные параметры для контроля чётко определены заводом-изготовителем и должны строго соблюдаться для обеспечения безопасности и корректной работы оптики.

Ключевые параметры для проверки

Обратите внимание на следующие критически важные элементы светового пятна:

Горизонтальный участок: Левая часть светотеневой границы должна быть строго горизонтальной без наклонов или волн.
Вертикальный перелом: Чёткий излом границы света и тени должен находиться строго напротив контрольной метки «0» (вертикальной оси симметрии автомобиля).
Правый восходящий отрезок: Угол наклона правой части границы после излома должен составлять 15° вверх относительно горизонтали.

Дополнительные аспекты контроля:

Равенство по высоте: Горизонтальные участки светотеневой границы обеих фар должны находиться на одинаковой высоте от земли (допустимое отклонение ±2 см).
Симметричность перелома: Точки излома левой и правой фары обязаны располагаться на одном уровне относительно вертикальных осей каждой фары.
Отсутствие засветки: Верхняя граница света не должна пересекать контрольную линию, соответствующую высоте центров фар на экране (H).

При обнаружении отклонений от указанных параметров регулировку необходимо повторить, корректируя положение фары с помощью регулировочных винтов. Помните: некорректная настройка ослепляет встречных водителей и ухудшает вашу видимость на дороге.

Проверка дальнего света после выполнения основных настроек

После точной регулировки ближнего света переходите к проверке дальнего. Убедитесь, что автомобиль остаётся на прежней позиции: ровная площадка, перпендикулярное положение к стене/экрану, дистанция 5 метров. Включите дальний свет фар, предварительно отключив габаритные огни и ближний свет.

Центральные точки световых пучков обеих фар должны совпадать с ранее нанесёнными на экран метками (H₁ и H₂). Отклонение по высоте не должно превышать 5 см вверх или вниз относительно этих отметок. Одновременно проверьте симметричность световых пятен: расстояние между центрами пучков обязано соответствовать расстоянию между контрольными точками H₁ и H₂.

Критерии корректной настройки

Высота пучка: Центры световых пятен – на уровне или максимум на 5 см выше/ниже меток H₁ и H₂.
Симметричность: Оба пучка строго напротив своих осей (H₁ и H₂), без смещения к центру автомобиля или краям.
Распределение света: Равномерное освещение без тёмных зон, резких границ или перекосов.

При выявлении отклонений используйте регулировочные винты на корпусе фары. Вертикальная корректировка выполняется тем же винтом, что и для ближнего света. Для горизонтальной регулировки вращайте боковой винт, наблюдая за смещением светового пятна на экране.

Параметр	Норма	Допуск
Высота центра пучка	Уровень меток H₁/H₂	±5 см
Горизонтальное положение	Совпадение с осями H₁/H₂	0 см
Смещение пучков относительно друг друга	Параллельность	Не более 2 см

После корректировки повторно проверьте ближний свет: его граница не должна сместиться выше установленной ранее линии. Если это произошло, отрегулируйте фары заново, добиваясь компромисса между корректной работой обоих режимов.

Как избежать ослепления встречных водителей после регулировки

Правильно выполненная регулировка света – обязательное условие безопасности. Ошибки в настройке приводят к ослеплению других участников движения, что создаёт аварийные ситуации.

После корректировки угла наклона фар обязательно проверьте результат на практике. Регулировка на стенде не всегда гарантирует идеальный результат в реальных дорожных условиях.

Ключевые правила контроля

Проверка на ровной площадке:

Установите автомобиль на горизонтальную поверхность в 5-7 метрах от стены или ворот гаража
Включите ближний свет и убедитесь, что светотеневая граница находится ниже уровня фар встречного транспорта
Пятно света должно смещаться вправо (для леворульных машин) и не выходить за левую обочину

Дорожные тесты:

Проедьте по тёмной дороге с включённым ближним светом
Обратите внимание на реакцию встречных водителей: частое переключение на дальний свет или мигание – тревожный сигнал
Остановитесь и припаркуйтесь, чтобы визуально оценить луч света с позиции встречного автомобиля

Типичные ошибки	Последствия
Завышенная вертикальная наводка	Прямое ослепление через лобовое стекло
Неправильный горизонтальный угол	Слепящий свет в боковые зеркала
Использование ксенона без линз	Рассеянный слепящий поток

Регулярно проверяйте крепления фар: вибрации могут сбить настройки. Особенно актуально для наших дорог. При замене ламп всегда перепроверяйте положение светового пучка – даже незначительный сдвиг отражателя нарушает регулировку.

Распространенные ошибки при самостоятельной настройке фар

Многие автовладельцы пренебрегают подготовительным этапом, что приводит к некорректным результатам регулировки. Недостаточная очистка оптики от грязи, невыровненное давление в шинах или неравномерная загрузка салона существенно искажают световой пучок.

Игнорирование требований к поверхности также относится к частым просчетам. Настройка на неровном асфальте, уклоне или вблизи светоотражающих препятствий делает процедуру бессмысленной, даже при точном соблюдении остальных параметров.

Типичные недочеты при регулировке

Основные ошибки включают:

Неправильная разметка экрана - использование произвольных значений вместо рекомендованных 5 см ниже центра фары для горизонта и 12.2 см между центрами световых пятен
Регулировка при включенном ближнем свете вместо обязательного использования противотуманных фар как базового ориентира
Смещение вертикальных границ пучка - верхняя светотеневая граница должна строго совпадать с горизонтальной линией на экране

Не менее критичны технические упущения:

Попытки коррекции через деформированный корпус фары или поврежденные крепления
Регулировка фар по отдельности без взаимного позиционирования относительно центра оси автомобиля
Использование неоткалиброванных приборов или рулетки с погрешностью

Ошибка	Последствие	Решение
Настройка на пустом баке	Изменение угла наклона при заправке	Бак ≥ 50%
Коррекция только одного винта	Асимметрия светового потока	Попеременная регулировка обоих винтов
Игнорирование корректора	Неправильный угол в движении	Установка корректора в "0" перед регулировкой

Ключевое упущение - пренебрежение финальной проверкой: тест-драйв в темное время суток на ровном участке дороги обязателен для подтверждения корректности настроек. Без этой процедуры ошибки в рассеивании света часто остаются незамеченными.

Проверка работы корректора фар из салона автомобиля

Включите ближний свет фар и откройте капот. Встаньте перед автомобилем, чтобы видеть светотеневую границу пучка света на вертикальной поверхности (например, стене или воротах). Отметьте положение верхней границы луча относительно контрольной точки.

Вернитесь в салон, не выключая свет. Найдите на панели слева от рулевой колонки колесико ручного корректора фар с цифровыми положениями (обычно от 0 до 3). Последовательно поворачивайте регулятор, наблюдая за изменением высоты светового пучка через лобовое стекло.

Ключевые этапы проверки

Контроль корректности срабатывания: При переключении регулятора с «0» на «3» световой пучок должен плавно опускаться. Обратное вращение колесика должно поднимать луч без рывков и задержек. Разница между крайними положениями должна быть хорошо заметна.

Важно: Если изменений высоты не происходит:

Проверьте предохранитель №16 (15А) в монтажном блоке
Убедитесь в целостности проводов к электромоторам корректора
Прослушайте характерный звук работы моторчиков в фарах при регулировке

Проверка соответствия положений: Установите регулятор на «0» (водитель без пассажиров и груза). После изменения позиции до «3» (полная загрузка) световой пучок должен опуститься на 40-60 мм при расстоянии 5 метров до экрана. Фиксация луча во всех промежуточных положениях подтверждает исправность системы.

Правила выполнения регулировки при замене ламп или фар

После любой замены лампы в блок-фаре или установки новой фары в сборе обязательна повторная регулировка светового пучка. Даже незначительное смещение источника света относительно отражателя или изменения геометрии крепления приводит к отклонению углов освещения от нормы. Без корректировки возникает риск ослепления встречных водителей или ухудшения видимости дороги в темное время суток.

Перед началом работ убедитесь в соблюдении базовых условий: давление в шинах соответствует норме, топливный бак заправлен не менее чем наполовину, в салоне находится один водитель или эквивалентный груз (до 70 кг). Автомобиль должен стоять на ровной горизонтальной площадке с чистой вертикальной стеной на расстоянии 5 метров. Проверьте исправность подвески и целостность креплений фар.

Пошаговая процедура регулировки

Подготовка разметки: Нанесите на стену вертикальную осевую линию (Ц), совпадающую с продольной осью автомобиля. Отметьте горизонтальную линию (Н) на высоте, равной расстоянию от центра фары до земли.
Определение контрольных точек:
- Для ближнего света: сместите точки пересечения пучка вправо от оси (Ц) на 2 см и вниз от линии (Н) на 10 см (при 5-метровой дистанции).
- Для дальнего света: центр светового пятна должен совпадать с точкой пересечения (Ц) и (Н).

Регулировка винтами:

Элемент	Расположение	Функция
Вертикальный винт	Верх фары	Корректирует высоту пучка
Горизонтальный винт	Бок фары	Задает право/левое направление

Контроль результата: Включите ближний свет после каждой корректировки. Светотеневая граница пучка должна проходить строго по отмеченным точкам. Избегайте завышения горизонтальной линии – это ослепляет встречный транспорт.

Частота обязательной проверки световых приборов ВАЗ 2114

Проверка световых приборов ВАЗ 2114 регламентируется законодательством РФ о техническом состоянии транспортных средств. Обязательное подтверждение корректности работы фар осуществляется в рамках прохождения планового технического осмотра. Для легковых автомобилей старше 4 лет ТО проводится ежегодно – именно этот интервал является минимальной обязательной частотой проверки.

Самостоятельные внеплановые проверки рекомендуется выполнять каждые 5-7 тыс. км пробега или перед дальней поездкой. Особое внимание уделяется после замены ламп, ударов по корпусу фары, ДТП или наблюдения косого света при движении. Регулярный визуальный контроль (чистота рассеивателя, отсутствие конденсата) осуществляется водителем при каждом обслуживании автомобиля.

Факторы, влияющие на частоту контроля

На необходимость внеочередной регулировки указывают:

Замена ламп ближнего/дальнего света или блок-фары целиком
Модификация подвески (установка проставок, изменение клиренса)
Ремонт передней части кузова после ударов
Замена элементов подвески (пружины, амортизаторы)

Рекомендуемые интервалы:

Тип проверки	Периодичность
Профессиональная регулировка на стенде	Каждые 15 000 км или 1 раз в год
Визуальная оценка угла света (на стене)	Каждые 5 000 км
Контроль работоспособности ламп	Еженедельно

Игнорирование регламента приводит к снижению безопасности: ослеплению встречных водителей, ухудшению видимости в темное время суток и штрафам по ст. 12.5 КоАП РФ (500 руб. за неисправные фары). При движении в дождь или туман некорректная настройка увеличивает риск ДТП на 40% из-за ограниченной световой зоны.

Список источников

При подготовке материалов использовались специализированные технические документы и отраслевые ресурсы, посвящённые обслуживанию автомобилей семейства ВАЗ. Основное внимание уделялось официальной документации и практическим руководствам для точности информации.

Ниже приведён перечень ключевых источников, содержащих детальные сведения о процедуре регулировки фар ВАЗ 2114. Все материалы доступны в открытом доступе для самостоятельного изучения.

Официальное руководство по эксплуатации ВАЗ 2114 (раздел "Осветительные приборы")
Технический бюллетень АвтоВАЗ № РД-0312305-0501-99 "Требования к световым приборам"
Методическое пособие "Регулировка света фар отечественных автомобилей" (НИИ Автоприборов)
Практическое руководство "Электрооборудование ВАЗ-2114" (изд. "За рулём")
Сборник технических стандартов ГОСТ Р 51709-2001 "Транспортные средства. Требования безопасности"
Видеоинструкции сертифицированных СТО по настройке оптики
Протоколы проверки светотеневой границы (лабораторные отчёты НИЦИАМТ ФГУП "НАМИ")
