Предохранитель печки ВАЗ-2109 - расположение и замена

Статья обновлена: 18.08.2025

Электрооборудование автомобиля ВАЗ-2109 защищено плавкими предохранителями, расположенными в специальном монтажном блоке. При выходе из строя отопителя салона ("печки") одной из первых причин является перегорание соответствующего предохранительного элемента.

Для восстановления работы обогрева необходимо оперативно найти и проверить предохранитель цепи вентилятора печки, при необходимости заменив его на исправный аналогичного номинала. Знание расположения монтажного блока и схемы предохранителей сэкономит время и упростит ремонт.

Расположение монтажного блока в салоне автомобиля

Основной монтажный блок предохранителей и реле в салоне автомобиля ВАЗ-2109 расположен под панелью приборов со стороны водителя.

Для доступа к нему необходимо наклониться и посмотреть в пространство под рулевой колонкой, над педалями газа и тормоза. Блок закреплен на специальном кронштейне и закрыт пластиковой защитной крышкой.

Как найти и открыть блок

Чтобы получить доступ к предохранителям печки и другим элементам:

Сядьте на водительское сиденье.
Взгляните вниз, в область над педальным узлом (между рулевой колонкой и туннелем пола).
Вы увидите прямоугольную пластиковую крышку белого или черного цвета.
Крышка крепится с помощью двух пластмассовых фиксаторов-"защелок" по бокам.
Для снятия крышки аккуратно подденьте и отожмите фиксаторы пальцами или плоской отверткой и потяните крышку на себя и вниз.

Важно: Перед любыми работами с предохранителями обязательно отключите минусовую клемму от аккумуляторной батареи во избежание короткого замыкания.

Примечание: Не путайте этот основной монтажный блок с блоком дополнительных реле, который расположен в нише справа от водителя (за декоративной панелью или перчаточным ящиком). Реле отопителя (печки) находится именно в основном монтажном блоке под рулем.

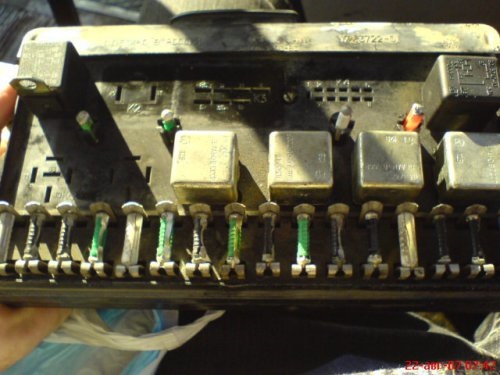

Предохранители печки в монтажном блоке

В снятом монтажном блоке предохранители расположены в два ряда. Нужные предохранители для отопителя:

Предохранитель вентилятора отопителя (печки): Обычно это предохранитель F7 номиналом 20 Ампер. Он отвечает за питание электродвигателя вентилятора салона.
Предохранитель цепи управления: Иногда отдельный предохранитель меньшего номинала (например, F8 - 16А, отвечающий за обогрев заднего стекла и цепь управления отопителем) может влиять на работу переключателей скоростей печки или подсветку. Сверяйтесь со схемой на крышке блока!

Элемент	Расположение	Номинал	Примечание
Мотор вентилятора печки	F7	20 А	Основной предохранитель печки
Цепь управления отопителем	F8	16 А	Может влиять на переключатели/подсветку печки
Реле вентилятора печки	K5	-	Управляет питанием мотора вентилятора

Всегда проверяйте актуальную схему расположения предохранителей и реле, изображенную на внутренней стороне снятой защитной крышки монтажного блока, так как конфигурация может незначительно отличаться на разных годах выпуска автомобиля.

Почему перегорает предохранитель печки: типичные причины

Перегорание предохранителя печки ВАЗ-2109 сигнализирует о перегрузке цепи или коротком замыкании. Частая замена плавкой вставки без устранения первопричины может повредить проводку или электроприборы.

Поиск неисправности требует последовательной проверки компонентов системы отопления. Игнорирование проблемы приводит к повторному срабатыванию защиты и неработоспособности печки.

Основные причины перегорания

Типичные источники неполадок расположены в порядке убывания вероятности:

Неисправность электродвигателя отопителя:
Заклинивание подшипников, износ щеток или межвитковое замыкание обмоток вызывают резкий рост потребляемого тока.
Короткое замыкание в проводке:
Перетирание изоляции жгутов около педального узла, повреждение проводов под бардачком или в районе радиатора печки.
Замыкание цепи управления:
Пробой транзисторов в блоке регулировки скорости вентилятора, окисление контактов переключателя режимов.
Загрязнение системы:
Попадание листьев, мусора в воздуховоды или обледенение крыльчатки вентилятора создает механическую перегрузку мотора.
Некорректный ремонт:
Установка предохранителя большего номинала, ошибочное подключение сторонних приборов к цепи печки.

Сопутствующий симптом	Вероятная причина
Двигатель гудит, но не вращается	Заклинивание вала, обледенение крыльчатки
Запах гари при включении	Перегрев проводки, разрушение изоляции
Срабатывание только на высоких оборотах	Износ щеток двигателя, частичное замыкание

Важно! Перед заменой предохранителя F7 (15А) в монтажном блоке отключите аккумулятор. Диагностику начинайте с визуального осмотра проводов у моторного щита и проверки хода крыльчатки вентилятора вручную.

Инструменты для замены: что подготовить заранее

Перед началом работ убедитесь в наличии всех необходимых инструментов и расходных материалов. Это исключит затягивание процесса и возможные повреждения элементов блока предохранителей.

Большинство инструментов стандартны и обычно имеются в гараже, но проверьте их рабочее состояние. Особое внимание уделите соответствию номинала нового предохранителя.

Список необходимых инструментов и материалов

Отвертка крестовая – для демонтажа крышки блока предохранителей (тип зависит от года выпуска авто)
Пинцет пластиковый или специальные щипцы для извлечения предохранителей (предотвращают повреждение контактов)
Предохранитель 16А – новый, строго соответствущий номиналу (цветовая маркировка: коричневый)
Фонарик – для подсветки труднодоступной зоны монтажного блока
Мультиметр или контрольная лампа – для проверки цепи после замены (опционально)

Рекомендуется заранее распечатать схему блока предохранителей ВАЗ-2109 – это упростит поиск нужного элемента. Всегда заменяйте предохранитель на аналог с идентичной силой тока, использование "жучков" недопустимо.

Как снять пластиковую крышку блока предохранителей

Крышка блока предохранителей ВАЗ-2109 фиксируется механическими защелками без дополнительных винтов. Расположена она под панелью приборов со стороны водителя, над педалями управления.

Для демонтажа необходимо обеспечить свободный доступ к блоку – отрегулируйте положение водительского сидения максимально назад. Рекомендуется заранее отключить минусовую клемму аккумулятора во избежание короткого замыкания.

Пошаговый процесс снятия

Определите защелки
Осмотрите крышку: две защелки расположены в верхней части (ближе к торпедо), одна – в нижнем углу со стороны водительской двери.
Освободите верхние фиксаторы
Пальцами обеих рук нажмите на боковые выступы крышки в верхней зоне, одновременно отводя верхний край от корпуса блока на себя.
Отсоедините нижнюю защелку
Удерживая верх приподнятым, потяните нижний угол крышки в сторону салона до характерного щелчка.
Извлеките крышку
Аккуратно снимите элемент, избегая резких движений – защелки пластиковые и хрупкие.

При установке новой крышки совместите ее пазы с направляющими на корпусе блока и плотно нажмите по периметру до четкого срабатывания всех трех защелок.

Идентификация предохранителя печки на схеме блока

Для точного определения предохранителя печки отопителя на ВАЗ-2109 изучите схему, расположенную на внутренней стороне крышки блока предохранителей. Найдите на ней условное обозначение вентилятора салона или отопителя – обычно это пиктограмма радиатора с вентилятором или надпись "Печка", "Отопитель".

На стандартной схеме предохранитель печки ВАЗ-2109 обозначен как F7 номиналом 16 Ампер. Убедитесь, что визуализация элемента на схеме совпадает с реальным расположением в блоке: F7 находится во втором ряду сверху, третий по счету слева (при стандартной ориентации блока).

Ключевые ориентиры на схеме:

Буквенно-цифровая маркировка: Ищите символ F7 в перечне элементов.
Графический элемент: Соответствует пиктограмме вентилятора/обогрева салона.
Номинал: Рядом с обозначением указано значение 16А.

Позиция на схеме	Обозначение	Номинал	Защищаемое оборудование
F7 (2 ряд, 3 слева)	Вентилятор отопителя	16A	Электродвигатель печки, цепи подсветки панели приборов

При отсутствии схемы на крышке проверьте предохранитель мультиметром: извлеките подозрительные элементы 16А из гнезд F6-F8 и прозвоните их на целостность. Корректный предохранитель покажет нулевое сопротивление.

Помните: предохранитель F7 защищает не только мотор печки, но и лампы подсветки приборной панели. Если при включении обдува гаснет подсветка – первым делом проверьте F7.

Номинальный ток предохранителя системы отопления

В автомобилях ВАЗ-2109 предохранитель, отвечающий за работу системы отопления (печки), салонного вентилятора и заднего стеклоочистителя, имеет номинальный ток 20 Ампер. Он установлен в монтажном блоке предохранителей и реле.

Этот предохранитель защищает электрическую цепь, питающую электродвигатель вентилятора отопителя, который потребляет значительный ток, особенно при работе на высоких скоростях. Также через него подается питание на моторчик очистителя заднего стекла.

Ключевые аспекты номинала

Номинал в 20 А выбран не случайно:

Защита цепи: Он рассчитан на максимальный ток, потребляемый электродвигателем вентилятора на самой высокой скорости вращения с небольшим запасом.
Предотвращение перегрева: Если ток в цепи превысит 20 А (например, из-за заклинивания мотора вентилятора, короткого замыкания в проводке или чрезмерной нагрузки), предохранитель перегорит, разорвав цепь.
Защита от пожара: Своевременное перегорание предохранителя предотвращает нагрев и возможное возгорание проводов и элементов системы.

Категорически запрещено устанавливать предохранитель с большим номиналом (например, 25А или 30А) или использовать "жучки". Это приведет к тому, что защита цепи перестанет работать. В случае неисправности (КЗ или перегрузки) вместо предохранителя начнут плавиться провода или гореть изоляция, что создает реальную угрозу возгорания автомобиля.

Предохранитель системы отопления обычно имеет желтый цвет корпуса, что является стандартной цветовой маркировкой для предохранителей на 20 А. Визуально его легко идентифицировать по этому признаку в блоке предохранителей.

Позиция в блоке (Карбюратор)	Номинал (А)	Цвет	Защищаемые цепи
F7	20	Желтый	Электродвигатель вентилятора отопителя, задний стеклоочиститель

Если предохранитель перегорает сразу после замены или слишком часто, это указывает на наличие неисправности в защищаемой цепи (заклинивание мотора вентилятора, повреждение проводки, короткое замыкание). Необходимо провести диагностику и устранить причину перегрузки, а не просто менять предохранитель на более мощный.

Поиск резервных предохранителей в монтажном блоке ВАЗ-2109

Монтажный блок предохранителей ВАЗ-2109 содержит не только рабочие элементы, защищающие цепи автомобиля, но и специальные резервные слоты. Эти незадействованные гнёзда предназначены для установки дополнительных предохранителей при подключении нового оборудования или замены вышедших из строя основных элементов. Их использование позволяет оперативно восстановить работу системы без поиска запчастей.

Резервные позиции расположены непосредственно внутри блока, среди штатных предохранителей и реле. Они имеют маркировку, но не подключены к электроцепям автомобиля в базовой комплектации. Перед установкой в резервное гнездо убедитесь, что номинал нового предохранителя точно соответствует требованиям защищаемой цепи и схеме подключения.

Как найти и использовать резервы

Для доступа к резервным гнёздам выполните следующие действия:

Откройте крышку монтажного блока (расположен слева под панелью приборов у ног водителя).
Найдите на внутренней стороне крышки или в технической документации схему расположения предохранителей.
Идентифицируйте резервные слоты – они обозначены надписями "Резерв", "Reserve" или просто буквой "R".

Основные характеристики резервных позиций:

Количество в блоке	Обычно 2-4 штуки
Номинал по умолчанию	Не установлен (пустые гнёзда)
Тип корпуса	Стандартный ножевой (типоразмер зависит от слота)

Важные правила при использовании резервов:

Устанавливайте строго предохранитель нужного ампеража, указанного для подключаемого оборудования.
Не применяйте "жучки" или самодельные элементы – это опасно возгоранием.
Помните: резервные слоты не запитаны – для их активации требуется физическое подключение проводки к новой цепи.

Техника безопасного извлечения перегоревшего элемента

Перед началом работ отключите массу аккумуляторной батареи, повернув ключом клемму «минус» для исключения короткого замыкания и обесточивания цепи. Убедитесь, что зажигание автомобиля переведено в положение «LOCK».

Подготовьте инструмент: плоскогубцы с изолированными ручками или специальный пластиковый пинцет (обычно расположен в блоке предохранителей). Избегайте использования металлических предметов – отверток или оголенных щипцов.

Пошаговая процедура извлечения

Идентифицируйте перегоревший предохранитель (F7, 16А для печки ВАЗ-2109) через прозрачное окно корпуса. Характерные признаки: разорванная нить, потемнение внутренней полости или оплавление пластика.
Зафиксируйте блок одной рукой, придерживая корпус за крепежные ушки для предотвращения перекоса пластмассовых панелей.
Обхватите пинцетом/плоскогубцами корпус предохранителя строго параллельно плоскости блока. Не допускайте перекоса и чрезмерного давления на соседние элементы.
Плавно потяните элемент вертикально вверх без рывков и раскачиваний. При затрудненном извлечении аккуратно расшатайте предохранитель легкими вращательными движениями вокруг оси.

Важно: Если корпус предохранителя деформирован или прикипел к контактам, обработайте зону вокруг него очистителем электрооборудования и повторите попытку через 2-3 минуты. Запрещено выламывать элемент подручными средствами!

Типовая ошибка	Риск	Правильная альтернатива
Извлечение пальцами	Повреждение смежных предохранителей, ожог при остаточном токе	Использование штатного пинцета из блока
Применение отвертки	Замыкание контактов, разрушение гнезда	Пластиковый съемник или плоскогубцы с диэлектриком

После удаления осмотрите гнездо на предмет окислов или расплавленного пластика. При наличии нагара зачистите контакты деревянной зубочисткой и продуйте посадочное место сжатым воздухом перед установкой нового предохранителя.

Визуальная диагностика неисправного предохранителя

Предохранитель печки ВАЗ-2109 относится к плавким элементам, защищающим цепь обогрева салона от перегрузок. Его выход из строя – частая причина отказа отопителя.

Визуальный осмотр – самый быстрый способ подтвердить перегорание. Найдите предохранитель F7 (20 А) в монтажном блоке, расположенном слева под панелью приборов возле рулевой колонки.

Признаки неисправности при осмотре

Извлеките предохранитель из гнезда плоскогубцами или специальным пинцетом. Изучите его на свету:

Перегоревшая плавкая вставка: Четко видимый разрыв тонкой металлической нити внутри корпуса.
Помутнение или почернение стекла: Наличие темных пятен или нагара на внутренней поверхности.
Оплавление корпуса: Деформация пластика, подтеки или изменение формы.
Окисленные или подгоревшие контакты: Темные, зеленоватые или обугленные участки на металлических ножках.

Любой из этих признаков указывает на необходимость замены. Убедитесь, что новый предохранитель имеет точно такой же номинал – 20 Ампер. Установка элемента с большим током может привести к возгоранию проводки.

Проверка исправного предохранителя мультиметром

Для диагностики предохранителя печки потребуется мультиметр в режиме прозвонки или измерения сопротивления. Предварительно извлеките предохранитель из блока и очистите его контакты от окислов. Убедитесь в отсутствии видимых повреждений (оплавленный корпус, разорванная нить).

Переведите мультиметр в положение измерения минимального сопротивления (значок Ω) или режим звуковой прозвонки (значок 🔊). Приложите щупы прибора к металлическим контактам предохранителя с двух сторон. Корректный контакт обеспечивается при прямом касании контактных "ушков" детали.

Интерпретация показаний мультиметра

Исправный предохранитель:
- В режиме прозвонки – звуковой сигнал
- В режиме сопротивления – значение близкое к 0 Ом (0.0–0.5 Ом)
Перегоревший предохранитель:
- В режиме прозвонки – отсутствие звука
- В режиме сопротивления – обрыв (OL или "1" на дисплее)

Важные нюансы: При проверке не касайтесь руками контактов одновременно со щупами – это исказит показания. Если мультиметр показывает промежуточное значение (например, несколько Ом) или неустойчивый контакт – предохранитель неисправен. Всегда сравнивайте номинал предохранителя с маркировкой на корпусе (например, F16 – 16 Ампер).

Особенности установки нового предохранителя в гнездо

Перед установкой визуально убедитесь в целостности нового предохранителя, проверив его номинал (указан на корпусе) – он должен строго соответствовать сгоревшему элементу. Обратите внимание на чистоту и отсутствие окислов внутри гнезда блока, при необходимости аккуратно зачистите контакты мелкой наждачной бумагой или отверткой.

Вставляйте предохранитель строго вертикально, без перекосов, до характерного щелчка фиксатора. Не прилагайте излишних усилий – если элемент не становится на место, проверьте соответствие типоразмера (длины и ширины ножек) и ориентацию (некоторые гнезда имеют асимметрию). Убедитесь, что корпус предохранителя полностью вошел в посадочное место, а его верхняя часть не выступает над соседними элементами.

Ключевые правила установки

Номинал: Только идентичный (например, 16А для печки).
Положение: Строго вертикально, до упора.
Фиксация: Контрольный щелчок пластикового держателя.
Контакты: Обе ножки должны быть полностью скрыты в гнезде.

Ошибка	Последствие	Решение
Перекос при установке	Неполный контакт, оплавление пластика	Извлечь и повторить установку ровно
Неподходящий номинал	Повторное перегорание или повреждение проводки	Проверить маркировку на крышке блока/схеме
Загрязнение гнезда	Плохой контакт, нагрев	Очистить контакты перед установкой

После монтажа включите печку на минимальный режим для проверки работы. Если предохранитель сразу перегорает – ищите короткое замыкание в цепи отопителя (электродвигатель вентилятора, резистор, проводка).

Правильная фиксация предохранителя для надежного контакта

После того как вы нашли перегоревший предохранитель печки (обычно F7, F8 или F9 в зависимости от года выпуска и модификации) в монтажном блоке и подобрали новый с точно таким же номинальным током, критически важно установить его правильно.

Неплотный контакт или попадание грязи в гнездо могут привести к локальному перегреву, оплавлению пластика блока предохранителей и даже возгоранию. Соблюдайте следующие шаги для гарантированно надежной фиксации.

Ключевые этапы правильной установки:

Визуальный осмотр предохранителя: Убедитесь, что новый предохранитель цел, его плавкая вставка не повреждена, а ножки абсолютно прямые и не имеют загибов или коррозии.
Очистка контактов гнезда: Внимательно осмотрите контактные гнезда в блоке предохранителей, куда будет устанавливаться предохранитель. При обнаружении окисления, нагара или загрязнений аккуратно очистите их с помощью:
- Специального очистителя электронных контактов (наилучший вариант).
- Мягкой неметаллической щеточки (например, старой зубной щеткой).
- Безворсовой салфетки. Избегайте использования металлических предметов, которые могут повредить контакты.
Точное позиционирование: Совместите ножки предохранителя с контактными гнездами в блоке. Предохранитель должен входить строго параллельно плоскости блока, без перекосов.
Плотная посадка до упора: Вставьте предохранитель в гнездо ровно и надавите пальцами до характерного щелчка или ощутимого упора. Он должен сесть плотно, без люфта. Не прилагайте чрезмерных усилий! Если предохранитель не входит легко, проверьте позиционирование и чистоту гнезд.
Проверка надежности фиксации: После установки аккуратно подергайте предохранитель за корпус из стороны в сторону. Он должен сидеть жестко, не болтаться и не выпадать. Ножки должны быть полностью скрыты в контактных гнездах.

Правильно зафиксированный предохранитель обеспечивает максимальную площадь контакта между своими ножками и клеммами в блоке. Это минимизирует переходное сопротивление, предотвращает нагрев в точке соединения и гарантирует стабильную подачу тока на электродвигатель печки. После установки включите печку и проверьте ее работу на разных скоростях.

Проверка работы печки после замены предохранителя

После установки нового предохранителя F7 (20 А) в монтажный блок, включите зажигание, не запуская двигатель. Переведите регулятор скорости печки в максимальное положение и активируйте режим обдува лобового стекла. Прислушайтесь к характерному шуму электродвигателя вентилятора за центральной консолью – его работа подтверждает восстановление цепи питания.

Если вентилятор функционирует, но воздух не нагревается, прогрейте двигатель до рабочей температуры (80–90°C). Поверните ручку термостата на максимум и проверьте температуру потока на выходе дефлекторов. Отсутствие тепла указывает на проблемы с краном отопителя или завоздушивание системы охлаждения.

Алгоритм диагностики при неработающей печке

При отсутствии реакции вентилятора после замены предохранителя:

Повторно проверьте предохранитель F7 – извлеките его и убедитесь в целостности нити на свету.
Осмотрите контакты гнезда – окислы или разогнутые ламели нарушают соединение.
Протестируйте реле К5 (цепь управления вентилятором) – попробуйте заменить его аналогичным рабочим реле из соседнего слота.
Проверьте кнопку включения обдува – при ее активации на реле К5 должен поступать «+» через коричневый провод.

Таблица частых неисправностей

Симптом	Вероятная причина	Метод проверки
Вентилятор не включается	Обрыв в цепи питания, неисправность реле К5	Подача «+» напрямую на электродвигатель
Дует холодный воздух	Заклинивший кран печки, воздушная пробка	Прогрев патрубков крана, прокачка СО
Работает только на 3-4 скорости	Сгорел резистор добавочного сопротивления	Визуальный осмотр элемента под бардачком

Важно: При перегорании нового предохранителя сразу после установки ищите КЗ в цепи – проверьте состояние проводов у электродвигателя, исключите попадание влаги в разъемы или деформацию крыльчатки вентилятора.

Для точной локализации неисправности используйте мультиметр: замерьте «+12В» на красном проводе реле К5 при включенной печке, а также напряжение на сером проводе электродвигателя (контакт «30»). Отсутствие питания укажет на обрыв между монтажным блоком и потребителем.

Анализ повторного перегорания: поиск скрытых проблем

Повторное перегорание предохранителя печки ВАЗ-2109 указывает на системную неисправность, выходящую за рамки случайного замыкания. Замена плавкой вставки без диагностики усугубит проблему и может привести к повреждению электропроводки или возгоранию. Требуется методичная проверка всех элементов цепи отопителя.

Основная сложность заключается в поиске неочевидных дефектов: межвитковых замыканий, частичных пробоев изоляции или коррозии в скрытых участках проводки. Такие неисправности проявляются только под нагрузкой, когда ток достигает рабочих значений, что затрудняет их локализацию стандартными методами.

Ключевые направления диагностики

Последовательно исключите следующие причины:

Электродвигатель отопителя:
- Механический заклинивание вала
- Износ щеток с искрением
- Замыкание обмоток на корпус
Цепи управления:
- Короткое замыкание в переключатере скоростей
- Окисление контактов рециркуляции воздуха
- Пробой резистора печки

Используйте мультиметр для проверки:

Параметр	Нормальное значение	Признак неисправности
Сопротивление двигателя	0.8-1.2 Ом	Значение ниже 0.5 Ом или обрыв
Ток холостого хода	≤5А	Скачки выше 15А
Падение напряжения на клеммах	≤0.3В	Рост до 2-3В под нагрузкой

Важно: При проверке снимите клемму АКБ и вытащите предохранитель F14 (15А). Подавайте питание на мотор печки через отдельный предохранитель-пробник. Проверяйте цепь при включенном зажигании и всех режимах работы переключателя.

Чистка контактов гнезда от коррозии и окислов

Коррозия и окислы на контактах гнезда предохранителя печки – частая причина его перегрева, оплавления или полного отсутствия питания. Эти загрязнения создают высокое переходное сопротивление, мешая нормальному прохождению тока и вызывая нагрев.

Для устранения этой проблемы необходима тщательная чистка контактных площадок внутри блока предохранителей, куда вставляется предохранитель отопителя. Работу следует проводить аккуратно, чтобы не повредить сами контакты или пластик корпуса блока.

Порядок чистки контактов

После извлечения перегоревшего предохранителя печки F2 (20А) и перед установкой нового:

Обесточьте автомобиль: Снимите минусовую клемму с аккумуляторной батареи.
Извлеките блок предохранителей: Открутите крепящие его гайки/винты и аккуратно выньте блок из моторного отсека для удобства работы.
Визуальный осмотр: Внимательно осмотрите гнездо F2 (обычно верхний ряд, второе или третье слева). Ищите следы нагара, оплавления пластика, зеленоватый или белесый налет (окислы), рыжий налет (коррозия).
Механическая очистка:
- Щетка: Используйте жесткую неметаллическую щетку (старая зубная щетка, специальная щетка для контактов) для снятия рыхлых окислов и грязи.
- Наждачная бумага: Очень осторожно обработайте контактные язычки внутри гнезда мелкозернистой наждачной бумагой (№600-1000), свернутой в тонкую полоску или наклеенной на узкий плоский предмет (деревянная палочка, пластиковая карта). Цель – удалить стойкий налет, не снимая лишнего металла.
Химическая очистка:
- Обработайте очищенные контакты специальным очистителем электронных контактов (Contact Cleaner). Он растворяет остатки окислов и грязи, быстро сохнет, не оставляя пленки.
- Альтернатива: Можно аккуратно протереть контакты ватной палочкой, смоченной в изопропиловом спирте.
Окончательная очистка: После применения химии и высыхания, пройдитесь по контактам сухой чистой щеткой или сжатым воздухом, чтобы удалить остатки чистящего средства и абразива.
Проверка и сборка: Убедитесь, что контакты чистые, блестящие (где это предусмотрено), не погнуты и плотно обжимают предохранитель. Установите блок предохранителей на место, закрепите его, подключите АКБ.
Проверка работы: Включите зажигание и печку на максимальную скорость. Проверьте, поступает ли питание на предохранитель (нет ли нагрева), и работает ли печка.

Важные предостережения:

Не используйте отвертки, ножи, надфили! Они легко повредят тонкий контактный слой или согнут язычки, что приведет к плохому контакту и новым проблемам.
Избегайте воды и агрессивных растворителей (бензин, ацетон, уайт-спирит) – они могут повредить пластик блока или оставить токопроводящую/изолирующую пленку.
Обесточивание обязательно! Работа под напряжением опасна и может вызвать короткое замыкание.

Профилактика: Для защиты от будущей коррозии после чистки можно очень тонким слоем нанести на контакты специальную токопроводящую смазку (Contact Grease) или смазку для электроразъемов. Это создаст барьер для влаги и воздуха.

Проверка электродвигателя печки на замыкание

Перед проверкой электродвигателя обязательно снимите клемму с аккумулятора. Отсоедините разъем питания от моторчика печки, расположенного под панелью со стороны переднего пассажира. Для доступа может потребоваться демонтаж декоративных накладок или бардачка.

Подготовьте мультиметр в режиме измерения сопротивления (Ω). Визуально осмотрите контакты разъема и провода на предмет повреждений изоляции или оплавлений. Наличие следов перегрева или запаха гари указывает на критическую неисправность.

Порядок диагностики замыкания

Выполните замеры в такой последовательности:

Переведите мультиметр на диапазон 200 Ом.
Приложите щупы к контактам питания двигателя (обычно центральные клеммы разъема). Нормальное сопротивление – 1-5 Ом. Показания ниже 1 Ома свидетельствуют о межвитковом замыкании.
Проверьте каждый контакт питания на короткое замыкание на массу:
- Один щуп мультиметра на контакт питания, второй – на металлический корпус двигателя
- Исправный мотор покажет "бесконечность" (OL или 1). Нулевое значение подтверждает КЗ.
Для 3-скоростных моторов дополнительно проверьте контакты каждой обмотки на замыкание между собой.

Дополнительно протестируйте цепь щеток: при вращении вала рукой сопротивление должно плавно изменяться. Резкие скачки или обрыв (OL) указывают на износ щеток или коллектора.

Диагностика регулятора скорости вентилятора ВАЗ-2109

Признаками неисправности регулятора скорости являются: работа вентилятора только на максимальной скорости (4-й режим), полное отсутствие вращения на 1-3 позициях или хаотичное изменение оборотов без регулировки. Регулятор представляет собой резисторный блок, преобразующий ток для ступенчатой регулировки оборотов двигателя вентилятора.

Для диагностики потребуется мультиметр и отвертка. Регулятор расположен в воздуховоде под бардачком со стороны пассажира. Для доступа снимите пластиковый кожух воздуховода (2-3 винта) и отсоедините электроразъем блока.

Порядок проверки

Визуальный осмотр:
- Проверьте плату регулятора на почернение, оплавление дорожек или вздутие резисторов
- Осмотрите контакты разъема на окисление и деформацию

Прозвонка мультиметром:

Переключите прибор в режим измерения сопротивления (Ω)

Подключите щупы к контактам регулятора согласно схеме:

Позиция переключателя	Контакты для проверки	Норма сопротивления
1 скорость	1 и 3	0,82-0,85 Ом
2 скорость	1 и 2	0,51-0,53 Ом
3 скорость	1 и 4	0,24-0,26 Ом

Отсутствие сопротивления или значение OL на любой позиции указывает на обрыв цепи

Дополнительные проверки:
- Убедитесь в отсутствии короткого замыкания между соседними контактами
- Проверьте подачу +12В на разъем при включенном зажигании (красный провод)

Если диагностика выявила несоответствие параметров или физические повреждения, регулятор подлежит замене. При исправном регуляторе проверьте переключатель скоростей на рулевой колонке и целостность проводки от монтажного блока до воздуховода.

Тест нагрузки автомобильного аккумулятора

Перед проведением нагрузочного теста убедитесь, что аккумулятор полностью заряжен (напряжение на клеммах 12.6–12.7 В без нагрузки). Для проверки потребуется нагрузочная вилка – прибор, создающий контролируемое сопротивление, имитирующее пуск двигателя. Подключите её клеммы к соответствующим выводам АКБ: плюс к плюсу, минус к минусу.

Подайте нагрузку, соответствующую 1.5–2 номинальным ёмкостям аккумулятора (например, для 55 Ач – 82–110 А). Длительность теста – ровно 10 секунд. Наблюдайте за показаниями вольтметра на нагрузочной вилке: стабильное напряжение выше 9.6 В свидетельствует о исправности батареи. Падение ниже 9 В указывает на необходимость замены или диагностики зарядной системы.

Интерпретация результатов

После снятия нагрузки отследите скорость восстановления напряжения:

Норма: Напряжение поднимается до 12.4–12.6 В в течение 1–2 минут
Сульфатация: Медленное восстановление (более 5 минут) до значений ниже 12.4 В
Короткое замыкание: Резкое падение напряжения во время теста ниже 6 В

Важно: При работе с нагрузочной вилкой используйте защитные очки – возможен разброс кислоты из банок АКБ при сильном нагреве. Тест повторяйте не чаще 1 раза в месяц для продления срока службы батареи.

Осмотр проводки печки на предмет повреждений

Тщательно проверьте все доступные участки жгута проводов, идущих к печке, отопителю и моторчику вентилятора. Особое внимание уделите зонам возле штекерных соединений, точкам перегибов возле заслонок и местам контакта с острыми кромками кузова или подвижными элементами. Осмотрите изоляцию на предмет оплавлений, потертостей, трещин или следов перегрева.

Прожмите жгуты рукой по всей длине, пытаясь обнаружить скрытые переломы жил или внутренние обрывы. Визуально оцените состояние контактов в разъемах: окисление, следы коррозии, подгорание или неплотная посадка клемм являются частыми причинами неисправностей. Проверьте надежность фиксации колодок на всех потребителях системы отопления.

Ключевые точки диагностики

Разъемы моторчика вентилятора: ослабление или окисление контактов приводит к падению напряжения.
Проводка возле рычагов заслонок: постоянное трение вызывает истирание изоляции.
Заземление кузова: "масса" крепится под торпедой или на кузовной панели.
Термопредохранитель вентилятора: находится в моторном отсеке рядом с педалью газа.

Важно: При обнаружении поврежденных проводов вырежьте проблемный участок и установите новый с использованием термоусадки. Все соединения должны быть защищены от влаги и надежно зафиксированы пластиковыми хомутами.

Обслуживание дополнительных реле, связанных с печкой

Помимо предохранителей, критическую роль в работе печки ВАЗ-2109 играют реле, управляющие электродвигателем вентилятора и другими силовыми цепями. Эти компоненты расположены в основном монтажном блоке салона под панелью приборов со стороны водителя. Реле отвечают за коммутацию высоких токов, защищая кнопки управления от перегрузок.

Неисправность реле часто проявляется как полное отсутствие работы вентилятора на всех скоростях или хаотичное включение/выключение. Для диагностики требуется визуальный осмотр на предмет подгорания контактов, вздутия корпуса или проверка мультиметром. Реле печки обычно маркируются на крышке блока (например, К5 для вентилятора).

Процедура обслуживания и замены реле

Порядок действий:

Снимите минусовую клемму с аккумулятора
Откройте крышку монтажного блока, отжав фиксаторы
Определите целевое реле по схеме на крышке
Извлеките реле, аккуратно раскачивая из стороны в сторону
Осмотрите контакты на предмет коррозии или оплавления
Проверьте мультиметром: сопротивление обмотки 70-90 Ом, замыкание силовых контактов при подаче 12В
Установите исправное реле того же типа (номинал указан на корпусе)

Распространённые реле печки:

Функция	Обозначение	Тип
Вентилятор отопителя	К5	90.3747-10
Обогрев заднего стекла	К6	90.3747-10

После замены реле проверьте работу печки на всех скоростях. Если вентилятор не включается на высоких оборотах, но работает на низких – вероятна неисправность добавочного резистора, расположенного под панелью возле двигателя вентилятора.

Последствия установки предохранителя нештатного номинала

Установка предохранителя с завышенным номиналом (например, 25А вместо штатных 16А для печки ВАЗ-2109) создаёт критическую угрозу безопасности. Превышение допустимого тока не приводит к разрыву цепи при перегрузке, что вызывает перегрев электропроводки. Это провоцирует плавление изоляции проводов, короткие замыкания и возгорание в моторном отсеке или салоне автомобиля.

Использование предохранителя с заниженным номиналом (например, 10А вместо 16А) вызывает частые перегорания элемента даже при штатной нагрузке печки. Это приводит к постоянному отключению отопителя в неподходящие моменты, необходимости частых замен и риску установки "жучка" владельцем в попытке временного решения проблемы.

Основные риски

Пожарная опасность – расплавленная изоляция проводов контактирует с горючими материалами салона
Выход из строя электродвигателя печки – перегрев обмоток при отсутствии защиты
Повреждение контактов реле и разъёмов – искрение и коррозия в блоке предохранителей
Разряд АКБ – при коротком замыкании в неотключаемой цепи

Номинал	Последствия	Типичные "решения" владельцев
Выше штатного	Плавление проводки, возгорание	Установка "жучков", монет
Ниже штатного	Постоянное отключение печки	Параллельное включение предохранителей

Важно: Для замены всегда используйте предохранители исключительно с номиналом, указанным на крышке блока или в руководстве по эксплуатации ВАЗ-2109. Любое отклонение – грубое нарушение правил электробезопасности транспортного средства.

Схема соединений отопителя ВАЗ-2109 для углубленной диагностики

Электрическая схема отопителя ВАЗ-2109 включает несколько ключевых компонентов: электродвигатель вентилятора, резистор добавочных сопротивлений, переключатель скоростей на панели, реле вентилятора и защитные элементы в монтажном блоке. Питание цепи осуществляется через замок зажигания.

Основные точки диагностики сосредоточены на разъемах двигателя, резисторе, реле и переключателе. Нарушения контакта или обрыв проводки в этих узлах – частые причины неисправностей. Проверка напряжения мультиметром обязательна для точного определения проблемы.

Последовательность соединений цепи отопителя

Ток проходит по следующему пути:

Питание +12В: От АКБ через замок зажигания (контакт 30/1) к монтажному блоку.
Защита: Через предохранители F2 (10А, цепи 1-2 скоростей) и F7 (30А, цепь 3 скорости).
Управление:
- На 1-2 скоростях: ток идет через переключатель → резистор → электродвигатель → масса.
- На 3 скорости: переключатель активирует реле (контакты 85-86), замыкая силовую цепь (контакты 30-87) напрямую на двигатель.
Масса: Через точку крепления двигателя к кузову (под панелью возле ног пассажира).

Критические точки для проверки напряжения

Точка измерения	Условия	Нормальное значение	Возможная неисправность при отклонении
Клеммы электродвигателя	Включена 3 скорость, зажигание ON	~12В	Обрыв проводов, неисправность реле, сгорел F7
Вход резистора (красный провод)	Включена 1-2 скорость, зажигание ON	~12В	Неисправен переключатель, обрыв, сгорел F2
Выход резистора (синий/желтый провод)	Включена 1 скорость	~8-9В	Перегорание резистора, плохой контакт
Управляющий контакт реле (85)	Включена 3 скорость	~12В (относительно массы)	Обрыв в цепи переключателя, окисление разъемов

Важно: При диагностике исключите коррозию разъемов под панелью и в моторном отсеке. Проверяйте массу двигателя – очищайте контактную площадку при наличии окислов. Если вентилятор не запускается на любой скорости, сразу тестируйте подачу +12В на клеммы двигателя напрямую от АКБ.

Проверка исправности кнопки включения вентилятора

Перед углублением в проверку кнопки, убедитесь, что предохранитель F8 (номинал 16А), отвечающий за цепи отопителя и вентилятора, цел, а напряжение поступает на сам мотор вентилятора при подаче +12В напрямую. Если питание на мотор приходит и предохранитель исправен, но вентилятор не включается с места водителя, кнопка – следующий подозреваемый.

Кнопка включения вентилятора (обычно первая слева в блоке кнопок отопителя) – это простой выключатель, подающий массу на реле вентилятора при нажатии. Ее неисправность чаще всего вызвана окислением или подгоранием контактов внутри, либо механическим залипанием.

Проверка подачи питания и массы через кнопку

Для проверки электрической части кнопки потребуется мультиметр в режиме измерения постоянного напряжения (DCV, 20V) и/или прозвонки/сопротивления (Ω).

Снимите декоративную накладку блока кнопок отопителя, аккуратно поддев ее отверткой с широким тонким жалом или монтажной лопаткой.
Отсоедините колодку проводов, идущую к задней части блока кнопок.
Найдите контакты кнопки вентилятора на колодке. Обычно это два контакта (реже один, если второй – общая масса блока). Цвета проводов могут варьироваться, но один провод должен быть с напряжением +12В при включенном зажигании (часто это розовый с черной полосой - ПЧ), а второй – управляющий, идущий на реле (часто синий с красной полосой - СК).

Проверки на колодке (зажигание ВКЛ):

Проверка	Действие	Ожидаемый результат	Вывод
Наличие "+12В"	Минус мультиметра на массу кузова, плюс на контакт провода ПЧ (или аналога).	~12В	Питание на кнопку приходит.
Проверка кнопки мультиметром (Режим Ω)	Щупы мультиметра на контакты кнопки (ПЧ и СК). Кнопка ОТЖАТА.	Обрыв (∞ Ом)	Кнопка исправна электрически.
Проверка кнопки мультиметром (Режим Ω)	Щупы мультиметра на контакты кнопки (ПЧ и СК). Кнопка НАЖАТА.	Короткое замыкание (~0 Ом)	Кнопка исправна электрически.

Важно: При проверке мультиметром в режиме прозвонки/сопротивления зажигание должно быть ВЫКЛЮЧЕНО, чтобы избежать повреждения прибора.

Проверка механической части кнопки

Визуальный осмотр: После снятия кнопки с блока (обычно она фиксируется защелками) осмотрите контактные площадки и подвижный язычок внутри на предмет подгорания, коррозии, загрязнения.
Проверка хода и фиксации: Убедитесь, что кнопка плавно нажимается, четко фиксируется во включенном положении и возвращается в исходное при выключении. Заедание или нечеткая фиксация указывают на механическую проблему.
Очистка контактов: При обнаружении окисления или загрязнения аккуратно зачистите контактные поверхности мелкой наждачной бумагой (нулевкой) или ластиком. Смочите контакты спреем-очистителем контактов.

Примечание: Часто неисправность кроется в подгоревшем или потерявшем упругость подвижном контакте внутри кнопки. В этом случае наиболее надежное решение – замена кнопки целиком, так как ремонт контакта обычно временная мера.

Правила хранения запасаных предохранителей в автомобиле

Храните предохранители исключительно в оригинальной заводской упаковке или специальных боксах с индивидуальными ячейками для предотвращения контакта выводов между собой. Это исключит случайные замыкания и деформацию ножек при транспортировке.

Размещайте комплект в сухом месте салона вдали от источников тепла (печка, электронные блоки) и прямых солнечных лучей. Оптимальные зоны – бардачок, ниша под рулевой колонкой или центральный консольный отсек, где исключено попадание влаги и механическое повреждение.

Ключевые требования к условиям хранения

Температурный режим: от -40°C до +85°C без резких перепадов
Защита от влаги: использование герметичных контейнеров с силикагелем
Маркировка номиналов: группировка по амперажу с подписью на упаковке

Тип упаковки	Преимущества	Недостатки
Пластиковые боксы с крышкой	Защита от пыли, удобная сортировка	Занимает больше места
Бумажные конверты	Компактность, маркировка поверхности	Нет защиты от влаги
Магнитные кейсы	Фиксация на металлических поверхностях	Риск самопроизвольного открытия

Обязательно включите в набор предохранители всех номиналов, используемых в автомобиле, особенно 5А (печка, габариты), 7.5А (стоп-сигналы) и 16А (электровентилятор). Проверяйте комплектацию раз в полгода и заменяйте элементы с окисленными контактами.

Сборка блока предохранителей после замены

После установки нового предохранителя в соответствующее гнездо (F7, 16А для печки), аккуратно уложите все провода внутри блока. Убедитесь, что они не пережаты, не имеют повреждений изоляции и не мешают закрытию крышки. Особое внимание уделите жгуту, идущему к реле печки (обычно К5).

Проверьте надежность посадки всех реле и дополнительных предохранителей в посадочных местах. Контакты должны быть чистыми, без следов окисления или оплавления. При необходимости зачистите их мелкой наждачной бумагой или специальным очистителем электронных контактов.

Фиксация и проверка

Плотно закройте крышку блока предохранителей до характерного щелчка фиксаторов. Убедитесь, что крышка прилегает равномерно по всему периметру и не перекошена. Никакие провода не должны выступать за пределы корпуса блока.

Только после этого установите блок предохранителей на штатное место под панелью приборов со стороны водителя. Зафиксируйте его винтами или защелками (в зависимости от модели блока). Подключите минусовую клемму аккумулятора.

Обязательно выполните проверку работы системы:

Включите зажигание
Запустите двигатель для прогрева
Активируйте печку на всех скоростях вентилятора
Проверьте подачу теплого воздуха из дефлекторов

Если печка не работает:

Повторно проверьте целостность предохранителя F7
Осмотрите реле К5 и его контакты
Убедитесь в надежности соединения колодки жгута с блоком

При успешной проверке установите на место защитную крышку ниши блока предохранителей и нижнюю декоративную панель. Зафиксируйте их штатными креплениями.

Список источников

При подготовке материала использовались технические данные и практические рекомендации из профильных изданий и документации.

Ключевые источники включают руководства по эксплуатации и ремонту автомобилей ВАЗ, а также специализированные форумы автомобилистов.

Официальное руководство по ремонту ВАЗ-2108/2109/21099 издательства "Третий Рим"
Электрические схемы ВАЗ-2109 из альбома "Электрооборудование отечественных автомобилей"
Технический раздел портала ВАЗ-Ремонт (статьи по диагностике отопителя)
Практические рекомендации с автомобильного форума Drive2.ru (раздел LADA 2109)
Видеоинструкции по замене предохранителей от канала Автоэлектрика ВАЗ
Мануал "Система отопления и вентиляции ВАЗ-2108-099" (заводская техническая документация)
