Предохранитель прикуривателя в Ладе Калина - расположение, устройство, ремонт и замена

Статья обновлена: 18.08.2025

Прикуриватель в автомобиле Лада Калина давно перестал выполнять только свою основную функцию. Он стал ключевым источником питания для гаджетов, навигаторов и других устройств. Исправность этой цепи напрямую зависит от предохранителя, защищающего электронику от перегрузок и коротких замыканий.

Выход из строя предохранителя немедленно обесточивает гнездо прикуривателя. Понимание его расположения, конструкции и принципа действия необходимо для быстрой диагностики и самостоятельного ремонта. Эта статья детально разберет все аспекты работы данного элемента.

Важность предохранителя прикуривателя для электробезопасности Калины

Предохранитель прикуривателя в автомобиле Lada Kalina выполняет критически важную функцию защиты бортовой сети от перегрузок и коротких замыканий. При подключении мощных или неисправных потребителей (зарядных устройств, компрессоров, видеорегистраторов) через гнездо прикуривателя возникает риск превышения допустимого тока, что без предохранителя привело бы к перегреву проводки и возгоранию.

Этот элемент предотвращает повреждение дорогостоящих электронных компонентов автомобиля: от блока управления двигателем до мультимедийной системы. Корректно подобранный номинал предохранителя (обычно 15–25 А для Калины) гарантирует мгновенное размыкание цепи при возникновении аварийной ситуации, сохраняя целостность всей электросистемы.

Ключевые аспекты защиты

Основные риски при отсутствии исправного предохранителя:

  • Пожарная опасность: Перегрев проводки в тоннеле пола из-за КЗ способен спровоцировать возгорание
  • Выход из строя генератора и АКБ из-за неконтролируемых токовых скачков
  • Повреждение изоляции соседних кабелей с последующей коррозией контактов

Принцип обеспечения безопасности:

  1. Терморасцепитель внутри предохранителя разрывает цепь при превышении номинального тока
  2. Локализация повреждения только в зоне прикуривателя без распространения на другие цепи
  3. Простота диагностики (перегоревшая нить видна визуально) и замены
Последствия отказа предохранителя Защитное действие исправного элемента
Расплавление изоляции проводов Ограничение времени протекания сверхтока до 0.01–0.1 сек
Задымление салона Предотвращение температурного разрушения контактов гнезда
Коррозия разъёмов ЭБУ Сохранение стабильного напряжения в штатных цепях

Обязательные требования при эксплуатации: Замена строго на предохранитель указанного в мануале номинала. Установка "жучков" или элементов завышенного тока полностью нивелирует защитные функции и создаёт прямую угрозу электробезопасности автомобиля.

Последствия перегрузки цепи прикуривателя без защиты

Отсутствие исправного предохранителя в цепи прикуривателя Лады Калина лишает ее единственного защитного элемента, рассчитанного на разрыв цепи при превышении номинального тока. Это создает прямую угрозу для всей электросистемы автомобиля и безопасности.

Вместо безопасного перегорания предохранителя при перегрузке или коротком замыкании, вся избыточная энергия начинает воздействовать непосредственно на элементы проводки и компоненты системы. Последствия развиваются по нарастающей и могут быть катастрофическими.

Каскад разрушений

Основная цепочка последствий перегрузки незащищенной цепи прикуривателя выглядит следующим образом:

  1. Сильный перегрев проводки: Токи, значительно превышающие расчетные для сечения проводов (например, при подключении мощного устройства или КЗ), вызывают их экстремальный нагрев.
  2. Оплавление изоляции: Пластиковая изоляция проводов, не рассчитанная на такие температуры, начинает плавиться и течь. Это обнажает токоведущие жилы.
  3. Короткое замыкание: Оголенные провода, соприкасаясь друг с другом или с кузовом автомобиля (массой), вызывают мощное короткое замыкание. Возникает электрическая дуга с высокой температурой.
  4. Возгорание: Расплавленная изоляция, пластиковые элементы панели приборов, обивка салона или другие горючие материалы (например, ковровое покрытие под панелью) легко воспламеняются от электрической дуги или раскаленных проводов/контактов.
  5. Пожар в салоне: Развивается открытое пламя, которое быстро распространяется по горючим материалам салона автомобиля.

Дополнительные негативные последствия:

  • Выход из строя блока предохранителей (монтажного блока): Сильный ток КЗ может повредить дорожки печатной платы блока предохранителей, расплавить пластиковые корпуса соседних предохранителей или реле.
  • Повреждение генератора: Генератор, пытаясь обеспечить огромный ток короткого замыкания, может выйти из строя из-за перегрузки.
  • Разряд аккумуляторной батареи (АКБ): Мощное КЗ приводит к очень быстрому и глубокому разряду АКБ, что может ее необратимо повредить.
  • Повреждение ЭБУ и другой электроники: Хотя цепи ЭБУ обычно защищены своими предохранителями, мощные скачки напряжения/тока при КЗ в другой цепи теоретически могут повредить чувствительную электронику через общие цепи питания или массы.
  • Обрыв проводов: В некоторых случаях провода могут не загореться, а просто перегореть и оборваться в месте перегрузки, но это не отменяет риска возгорания на предыдущих этапах.

Крайне важно понимать, что без предохранителя даже относительно небольшая, но длительная перегрузка цепи (например, от постоянно включенного мощного устройства) не приведет к разрыву цепи, а будет медленно, но верно нагревать проводку, плавить изоляцию и создавать условия для возгорания или последующего КЗ.

Типовая схема подключения прикуривателя в цепи бортовой сети

Электропитание прикуривателя в автомобиле Лада Калина организуется по классической схеме с защитой предохранителем. Напряжение бортовой сети (+12V) подается напрямую от аккумуляторной батареи через силовой провод, интегрированный в общую жгутовую разводку. Ключевой особенностью является обязательное прохождение тока через плавкий предохранитель перед подачей на клеммы устройства.

Управление подачей напряжения может осуществляться двумя способами в зависимости от модификации автомобиля. В базовых версиях питание прикуривателя активируется сразу после поворота ключа в положение "зажигание" (IGN/ACC), тогда как в некоторых комплектациях предусмотрена постоянная подача напряжения независимо от положения замка. В обоих случаях цепь разрывается при перегорании предохранителя.

Основные компоненты цепи

  • Источник питания: Клемма "+" аккумулятора → Главный монтажный блок
  • Защитный элемент: Предохранитель F6 (15A) в блоке предохранителей салона
  • Коммутация: Контакты замка зажигания (для версий с управлением через ACC) или прямая линия
  • Нагрузка: Цанговый разъем прикуривателя → Корпус автомобиля (масса)
Элемент цепи Параметры Особенности
Предохранитель F6, 15 Ампер Расположен в салонном блоке (нижняя панель водителя)
Силовой провод Сечение 1.5-2.5 мм² Красная или оранжевая изоляция, маркировка Х2
Массовый контакт Болт кузова Крепится под центральной консолью возле тоннеля

Принцип работы цепи: При включении зажигания (или постоянно) напряжение через предохранитель F6 поступает на центральный контакт прикуривателя. Внешний цилиндрический корпус устройства соединен с массой автомобиля через отдельный провод. При установке потребителя (зарядного устройства, автономного нагревателя) возникает замкнутая цепь: "+" аккумулятора → предохранитель → центральный штырь → спираль/устройство → корпус прикуривателя → "масса" → "-" аккумулятора.

Важно: Перегрузка цепи (превышение 180W) вызывает расплавление калиброванной вставки предохранителя F6, что разрывает цепь и предотвращает возгорание проводки. Конструкция исключает параллельное подключение других устройств к этому предохранителю в штатной схеме.

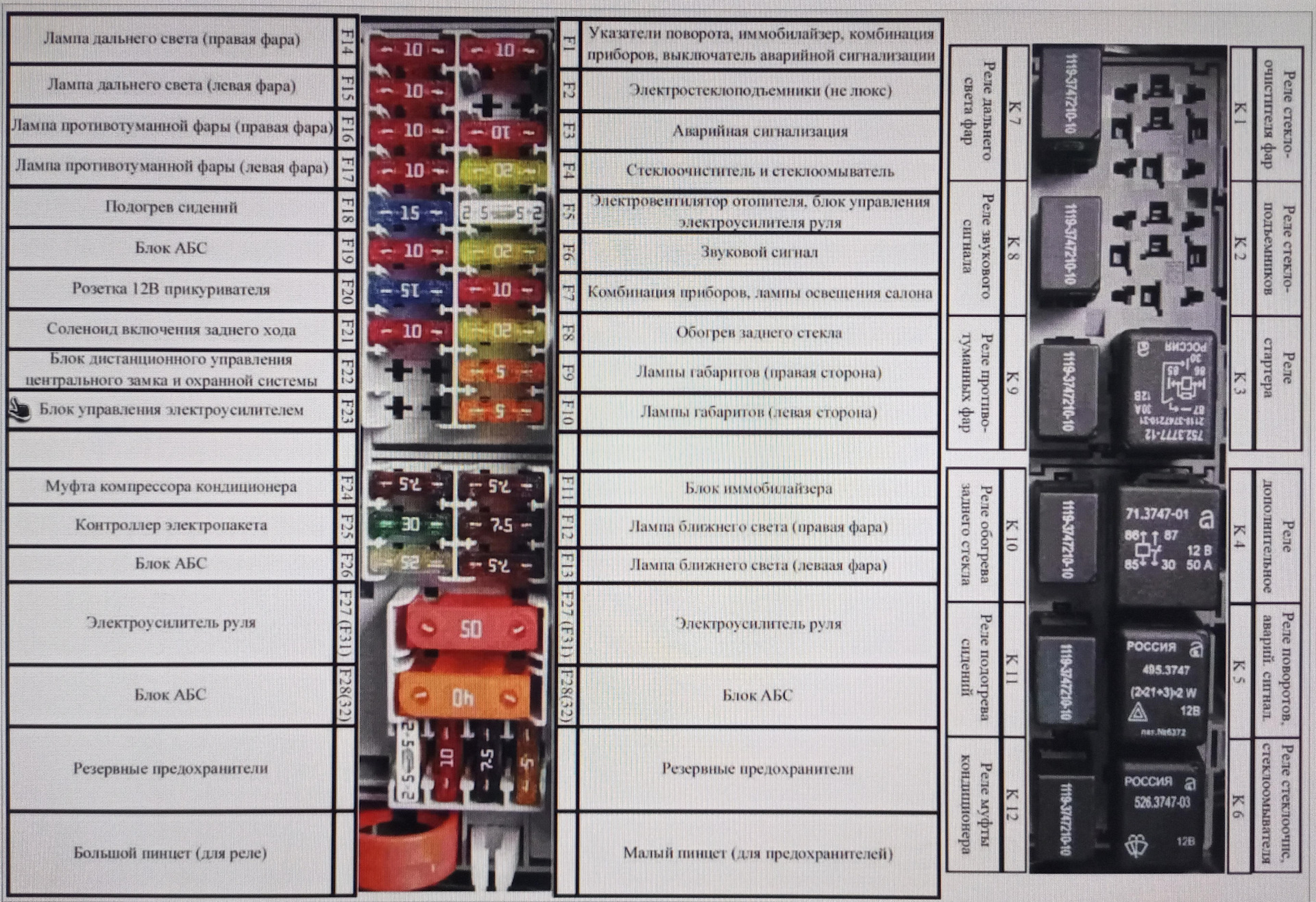

Общая комповновка монтажных блоков в салоне Лада Калина

В салоне Лада Калина установлен один основной монтажный блок, объединяющий предохранители и реле для электросистем автомобиля. Он расположен в нижней части торпедо со стороны водителя, за пластиковой декоративной панелью, которая крепится на защелках.

Блок скомпонован в виде компактного прямоугольного корпуса с откидной крышкой. На внутренней поверхности крышки нанесена схематическая карта с расшифровкой назначения каждого элемента и его номинальных характеристик, что упрощает идентификацию компонентов.

Организация элементов внутри блока

  • Предохранители размещены в два вертикальных ряда, каждый промаркирован буквенно-цифровым кодом (например, F1-F40).
  • Реле установлены в верхней части блока, зафиксированы в посадочных гнездах с цветовой маркировкой разъемов.
  • Разъемы подключения выведены к задней стенке блока для соединения с жгутами проводки.
  • Крепежные защелки по периметру обеспечивают фиксацию блока на штатном кронштейне.

Компоновка элементов группируется по функциональным зонам: цепи освещения сконцентрированы в левом секторе, управление комфортом (стеклоподъемники, прикуриватель) – в центральной части, а реле критичных систем (зажигание, стартер) расположены справа.

Тип элемента Расположение в блоке Ключевые компоненты
Мини-предохранители Центральные слоты F27 (прикуриватель), F1-F16
Макси-предохранители Правый край F38 (генератор), F39 (АКБ)
Реле Верхний ряд K1 (очистители), K7 (обогрев стекла)

Для замены компонентов требуется отключение минусовой клеммы АКБ, снятие защитной панели и крышки блока. Предохранитель прикуривателя (F27, 25А) расположен в центральной части первого ряда – его извлечение выполняется спецщипцами, встроенными в корпус блока.

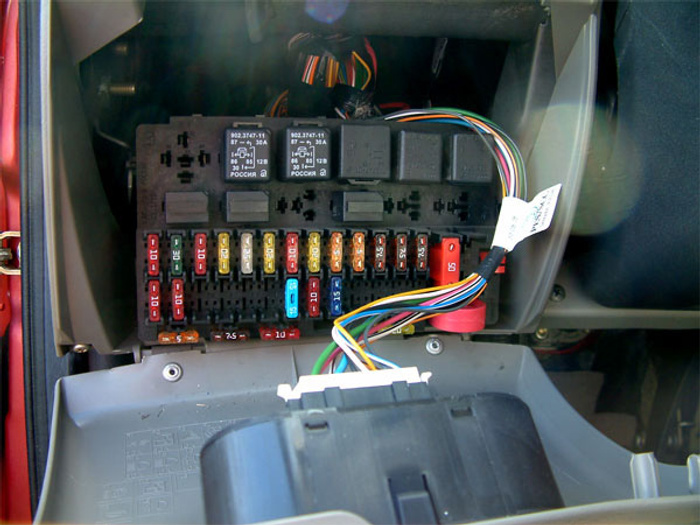

Расположение основного блока предохранителей под приборной панелью

Основной монтажный блок предохранителей и реле (БПР) в автомобиле Лада Калина расположен в салоне, в нижней части приборной панели со стороны водителя. Для доступа необходимо открыть дверь водителя и опустить голову в область ног, направив взгляд вверх под панель приборов.

Блок крепится к металлическому кронштейну за декоративной панелью торпедо. Он представляет собой черную прямоугольную пластиковую коробку с надписью "FUSE BOX" или "Блок предохранителей", размером примерно 15х20 см. На лицевой стороне блока расположена схема с обозначением защитных элементов.

Пошаговая инструкция доступа

  1. Откройте дверь водителя и установите рулевое колесо в крайнее нижнее положение
  2. Снимите пластиковую заглушку в торце бокового кожуха панели приборов (со стороны двери)
  3. Отверните два самореза крепления кожуха рулевой колонки крестовой отверткой
  4. Аккуратно потяните нижнюю часть кожуха на себя, освобождая фиксаторы
  5. Найдите черный блок с цветными предохранителями, закрепленный на металлической скобе
Компонент Описание
Крепежные элементы 2 пластиковые защелки + металлический кронштейн
Предохранитель прикуривателя F4 (15А), 4-й в верхнем ряду (смотреть по схеме на крышке БПР)
Особенности демонтажа Не требует полного снятия блока – замена производится на месте

Важно: Перед заменой предохранителя F4 обязательно выключите зажигание и отсоедините минусовую клемму АКБ. Используйте только предохранители номиналом 15А с цветовой маркировкой синий. Проверьте гнездо прикуривателя на предмет замыканий металлическими предметами перед установкой нового предохранителя.

Поиск конкретного блока с предохранителем прикуривателя

Предохранитель прикуривателя в автомобилях LADA Kalina первого поколения (до рестайлинга) расположен исключительно в монтажном блоке салона. Внешний моторный отсек или другие места его размещения для данной цепи не характерны. Основной фокус поиска должен быть направлен на салонный блок предохранителей и реле.

Наиболее распространенное местонахождение салонного блока в Калине - в нижней части передней панели, со стороны водителя, слева от рулевой колонки. Блок закрыт пластиковой крышкой прямоугольной формы. Для доступа к предохранителям необходимо аккуратно отстегнуть эту крышку, потянув ее на себя.

Поиск конкретного предохранителя F6 в блоке

Внутри салонного монтажного блока предохранители и реле расположены в несколько рядов. Каждый предохранитель имеет свой номер (обозначен на корпусе блока или на самой крышке). Предохранитель цепи прикуривателя в стандартной схеме Калины 1117, 1118, 1119 (до рестайлинга) - это предохранитель F6.

Он рассчитан на номинал 20 Ампер и обычно окрашен в желтый цвет. Ищите его среди предохранителей стандартного размера (не mini или maxi) в соответствующей позиции:

Позиция (F#) Назначение (Типичное для Калины) Номинал
F4 Стеклоподъемники, Центральный замок 25А
F5 Стеклоочиститель, Омыватель фар (если есть) 15А
F6 Прикуриватель 20А
F7 Звуковой сигнал 10А

Крайне важно: Всегда сверяйтесь со схемой на обратной стороне крышки салонного блока предохранителей именно вашего автомобиля или с руководством по эксплуатации. В рестайлинговых моделях Калины 2 (или в некоторых модификациях/годах выпуска) расположение и нумерация предохранителей могут отличаться. Предохранитель прикуривателя может быть перенесен в другой блок или иметь другой номер (например, F4 в некоторых схемах). Схема на крышке - ваш главный ориентир.

Идентификация предохранителя F2 (15А) для гнезда прикуривателя

Предохранитель F2 номиналом 15 Ампер отвечает за защиту цепи питания гнезда прикуривателя в салоне автомобиля. Он также может контролировать дополнительное оборудование, подключенное к этому же источнику (например, USB-адаптеры в штатных разъемах). Выход из строя этого элемента приводит к полному отказу работы прикуривателя.

Расположен F2 в основном монтажном блоке предохранителей салона Лада Калина. Блок находится в нижней части торпедо со стороны водителя, за пластиковой декоративной панелью (ниже рулевой колонки). Для доступа необходимо отстегнуть фиксаторы панели и снять ее, открыв черный прямоугольный корпус блока с набором предохранителей и реле.

Как найти и опознать F2

Идентификация выполняется двумя способами:

  1. По схеме на крышке блока: Внутренняя сторона съемной крышки монтажного блока содержит схему расположения элементов. Предохранитель обозначен как F2 с указанием номинала 15А.
  2. По физическому расположению: В стандартной компоновке блока (например, для Калины 1-го поколения) F2 находится в левом вертикальном ряду, обычно третьим сверху (ниже F1 и F3). Точную позицию всегда сверяйте со схемой на крышке вашего авто.

Внешний вид предохранителя: Элемент имеет стандартный корпус типа "ножки" (flat-blade) и окрашен в синий цвет, что соответствует номиналу 15А согласно общепринятой цветовой маркировке. На корпусе часто нанесена цифра "15".

Обозначение Номинал Цвет корпуса Защищаемое оборудование
F2 15А Синий Гнездо прикуривателя, дополнительные розетки в цепи прикуривателя

Важно: Перед проверкой или заменой F2 обязательно выключите зажигание и отключите массу от АКБ. Убедитесь, что вставляемый новый предохранитель строго соответствует номиналу 15А – использование элемента с большим током опасно возгоранием электропроводки.

Расположение дополнительного блока в моторном отсеке

Дополнительный блок предохранителей и реле в Ладе Калине находится в моторном отсеке со стороны водителя, в непосредственной близости от аккумуляторной батареи. Он закреплён на левом брызговике (щите передка) при помощи пластиковых фиксаторов, что обеспечивает защиту от вибрации и влаги. Визуально блок представляет собой прямоугольный чёрный пластиковый корпус с откидной крышкой.

Для быстрой идентификации на крышке нанесены условные обозначения схемы электроцепей и символы компонентов. Блок расположен вертикально, что позволяет легко получить к нему доступ после поднятия капота, не требуя демонтажа других элементов подкапотного пространства. Его размещение в зоне аккумулятора сокращает длину силовых кабелей к основным потребителям.

Особенности конструкции и доступ к блоку

Особенности конструкции и доступ к блоку

Корпус блока оснащён защёлками по периметру крышки, которые надёжно фиксируют её в закрытом состоянии. Для открытия необходимо:

  1. Отжать фиксаторы крышки пальцами с обеих сторон
  2. Плавно поднять крышку вверх
  3. Полностью откинуть её до характерного щелчка удерживающего шарнира

Внутри компактно размещены предохранители ножевого типа и мини-реле, ответственные за работу критичных систем двигателя и периферии. Основные элементы, защищаемые этим блоком:

  • Главное реле системы впрыска
  • Предохранитель топливного насоса
  • Реле вентилятора охлаждения радиатора
  • Цепи управления фарами и ЭБУ двигателя

После обслуживания крышка закрывается нажатием до срабатывания всех защёлок. Рекомендуется очищать контакты от окислов и проверять плотность посадки предохранителей каждые 15 000 км пробега для предотвращения потери контакта.

Почему предохранитель прикуривателя находится в салонном блоке

Расположение предохранителя прикуривателя в салонном блоке Лады Калины обусловлено логикой проектирования электропроводки. Инженеры размещают элементы защиты потребителей, сосредоточенных в салоне, в одном легкодоступном месте для упрощения обслуживания и диагностики.

Салонный блок объединяет предохранители большинства функций, используемых водителем во время движения: освещение, аудиосистема, стеклоочистители, электропакет. Прикуриватель относится к этой группе как устройство, активируемое непосредственно из салона, что минимизирует длину проводки и снижает риски повреждений трасс.

Ключевые причины размещения в салоне

  • Быстрый доступ при перегорании без необходимости разбора приборной панели
  • Логическая группировка с другими потребителями зоны водителя (приборы, магнитола, стеклоподъемники)
  • Упрощение проводки – короткие магистрали от блока до прикуривателя
  • Безопасность – исключение протяженных не защищённых цепей через кузовные элементы

Такая компоновка соответствует отраслевой практике: в 85% современных авто предохранители розеток 12V расположены в салонных блоках. Исключения составляют лишь модели с дополнительными силовыми розетками в багажнике или для подключения мощного оборудования.

Преимущество Практический эффект
Централизация защиты Диагностика всех салонных цепей в одной точке
Снижение помех Минимизация пересечений с силовыми трассами двигателя
Унификация ремонта Использование стандартных предохранителей типа ATC

Размещение в моторном отсеке потребовало бы дополнительной изоляции трассы через перегородку салона, увеличило стоимость производства и усложнило замену предохранителя для владельца. Конструкторы Калины выбрали оптимальное решение, соответствующее классу автомобиля.

Конструкция плавкого автомобильного предохранителя типа FMB

Плавкий предохранитель формата FMB представляет собой миниатюрное устройство ножевого типа, стандартизированное под современные автомобильные блоки предохранителей. Его конструкция обеспечивает компактность, простоту установки и замены, а также визуальный контроль состояния.

Основу предохранителя составляет прямоугольный корпус из прозрачного термостойкого пластика, сквозь который просматривается внутренний плавкий элемент. На верхней поверхности корпуса нанесена цветовая и цифровая маркировка номинального тока срабатывания.

Ключевые элементы конструкции

  • Корпус – изготавливается из полиамида или аналогичного диэлектрика, устойчивого к температуре до 120°C. Прозрачные стенки позволяют визуально диагностировать перегорание.
  • Контактные ножи – два плоских токовода из латуни или медного сплава, выступающие из корпуса на 9-11 мм. Имеют стандартную ширину 2.8 мм и толщину 0.5 мм для плотной фиксации в гнездах блока предохранителей.
  • Плавкий элемент – калиброванная проволока или перфорированная лента из сплава олова и свинца (температура плавления 230-350°C), расположенная внутри корпуса. Соединяет контактные ножи через запаянные отверстия в пластике.
  • Дугогасительная среда – полость корпуса заполнена кварцевым песком или керамическим порошком для подавления дуги при разрыве цепи.

Принцип работы основан на тепловом разрушении проводника при превышении номинального тока. При перегрузке плавкий элемент нагревается до температуры плавления, расплавляется в заранее рассчитанной точке разрыва, после чего цепь обесточивается. Скорость срабатывания зависит от превышения тока над номиналом.

Калибровка номинала тока срабатывания (15А для Калины)

Номинал тока срабатывания (15А для прикуривателя Калины) является критическим параметром, заложенным на этапе производства предохранителя. Этот показатель определяется конструкцией плавкой вставки, а именно сечением и длиной калиброванной проволоки, а также свойствами сплава, из которого она изготовлена. Производитель подбирает материал и геометрию элемента так, чтобы обеспечить строго заданное сопротивление, гарантирующее расплавление при превышении указанной силы тока.

Калибровка номинала не подлежит самостоятельной регулировке или изменению пользователем. Любые попытки модификации (например, установка "жучка", увеличение сечения проволоки или установка предохранителя с другим номиналом) нарушают расчетную защитную функцию цепи. Это может привести к перегреву проводки, оплавлению изоляции или даже возгоранию при подключении мощных потребителей, превышающих возможности штатной электропроводки автомобиля.

Принцип обеспечения номинала и последствия его нарушения

Эффективность защиты цепи прикуривателя напрямую зависит от строгого соответствия предохранителя номиналу 15А:

  • Физическая основа: Точное время и ток расплавления задаются соотношением сечения, длины и материала плавкой вставки. Используются специальные сплавы с предсказуемой температурой плавления и теплопроводностью.
  • Функциональная необходимость: Номинал 15А выбран исходя из сечения проводов, идущих к прикуривателю, и их способности безопасно рассеивать тепло. Превышение этого тока вызывает опасный нагрев проводки.
  • Риски при несоответствии:
    • Заниженный номинал (например, 10А): Приводит к частым ложным срабатываниям при подключении даже штатных потребителей (зарядные устройства, маломощные компрессоры).
    • Завышенный номинал (например, 20А, 25А) или "жучок": Самая опасная ситуация. Цепь лишается защиты. Проводка начинает перегреваться под нагрузкой, изоляция плавится, возникает риск короткого замыкания и пожара в салоне.
Номинал предохранителя Поведение при нагрузке ~15А Поведение при нагрузке >15А Последствия для проводки
Штатный 15А Стабильная работа Корректное срабатывание (перегорание) Безопасность обеспечена
Заниженный (напр. 10А) Ложное срабатывание (перегорание) Срабатывание (перегорание) Безопасна, но неработоспособна со штатными потребителями
Завышенный / "Жучок" Стабильная работа НЕ срабатывает (продолжает пропускать ток) Перегрев, плавление изоляции, КЗ, пожар!

Единственно правильное решение при частом перегорании штатного предохранителя F4 (15А) – не менять его номинал, а диагностировать и устранять первопричину перегрузки. Это может быть неисправность самого прикуривателя (замыкание контактов), подключение потребителей, суммарно превышающих 180Вт (12В * 15А), или повреждение изоляции проводов в цепи, ведущее к короткому замыканию. Установка предохранителя с номиналом, отличным от 15А, категорически запрещена и представляет прямую угрозу безопасности автомобиля.

Особенности строения корпуса и контактных ножек

Корпус предохранителя прикуривателя на Ладе Калина выполнен из полупрозрачного термостойкого пластика, обеспечивающего визуальный контроль целостности плавкой вставки. Конструкция представляет собой стандартный плоский ножевой элемент (типоразмер blade), соответствующий международному формату miniATO (ATM). Габаритные размеры корпуса оптимизированы под компактные посадочные места монтажного блока.

Контактные ножки изготавливаются методом штамповки из меди с антикоррозийным лужением, что обеспечивает низкое переходное сопротивление. Геометрия ножек включает:

  • Упругие боковые подпружиненные грани для плотной фиксации в гнезде
  • Клиновидные направляющие на концах для облегчения установки
  • Плоскую контактную поверхность с насечками для предотвращения вибрационного смещения

Ключевые конструктивные особенности

Элемент конструкции Характеристика Назначение
Цветовая маркировка Желтый корпус (для 20А) Визуальная идентификация номинала
Окно осмотра Сквозная апертура в центре Контроль обрыва плавкой перемычки
Усиленные перемычки U-образная калиброванная проволока Точное срабатывание при перегрузке

Контактные ножки интегрированы в пластиковое основание методом литьевого формования, что исключает люфт и обеспечивает герметизацию места соединения. Важно: нижняя часть ножек имеет ступенчатую форму, предотвращающую неправильную установку в блок предохранителей. Зазор между ножками строго соответствует стандарту 19.1 мм, гарантируя совместимость с разъемами электроцентралей Калины.

Ключевое назначение плавящейся токопроводящей перемычки

Плавкая токопроводящая перемычка, являющаяся сердцевиной предохранителя прикуривателя, выполняет критически важную защитную функцию. Ее основная задача – мгновенно и необратимо прервать электрическую цепь питания прикуривателя при возникновении опасных условий эксплуатации.

Этот преднамеренно ослабленный элемент цепи спроектирован так, чтобы разрушаться под воздействием чрезмерного тока. Его физическое разрушение гарантированно размыкает цепь, предотвращая протекание тока, способного вызвать перегрев проводки, оплавление изоляции или возгорание.

Принцип работы и последствия срабатывания

Работа перемычки основана на тепловом воздействии электрического тока:

  1. В штатном режиме работы прикуривателя или подключенного к нему устройства сила тока находится в пределах номинала предохранителя (обычно 15-25 А для Калины). Перемычка проводит ток без повреждений, выделяя минимальное тепло, которое успевает рассеиваться.
  2. При возникновении короткого замыкания в цепи прикуривателя, подключении слишком мощного устройства (превышающего расчетную нагрузку гнезда) или механическом замыкании контактов самого гнезда (например, монетой) сила тока резко возрастает.
  3. Проходящий через перемычку сверхток вызывает ее мгновенный интенсивный нагрев из-за сопротивления материала.
  4. Когда выделяемое тепло превышает теплоту плавления материала перемычки (специального сплава), она расплавляется (перегорает), физически разрывая электрическую цепь.

Результатом срабатывания является:

  • Немедленное прекращение подачи питания на цепь прикуривателя.
  • Защита автомобильной электропроводки от перегрева и возгорания.
  • Защита блока предохранителей и реле (монтажного блока) от повреждения.
  • Изоляция неисправного участка цепи (прикуривателя или подключенного устройства) от остальной электросистемы автомобиля.

После перегорания перемычка требует обязательной замены на предохранитель строго такого же номинального тока. Попытки "восстановить" старый предохранитель или установить "жучок" недопустимы, так как лишают цепь защиты и создают высокий риск пожара.

Физика теплового разрушения металлической вставки при КЗ

При возникновении короткого замыкания (КЗ) в цепи прикуривателя резко возрастает сила тока, протекающего через металлическую вставку предохранителя. Согласно закону Джоуля-Ленца, количество теплоты Q, выделяющееся в проводнике, пропорционально квадрату силы тока (I²), сопротивлению проводника (R) и времени протекания тока (t): Q = I² × R × t. При КЗ значение I многократно превышает номинальный ток (например, 15-25 А для калины), что приводит к экстремально быстрому тепловыделению.

Металлическая вставка (обычно из цинка или сплава с низкой температурой плавления ~420°C) не успевает рассеять выделяемое тепло через корпус предохранителя и окружающую среду. Температура проводника лавинообразно возрастает до точки плавления. В критической точке происходит расплавление перемычки, сопровождающееся:

  • Фазовым переходом материала из твёрдого в жидкое состояние
  • Разрывом электрической цепи за счёт образования изолирующего зазора
  • Локальным испарением металла с образованием плазменного канала (видимая вспышка)

Ключевые факторы, влияющие на скорость разрушения:

Параметр Влияние на процесс
Сечение перемычки Уменьшение сечения повышает сопротивление и ускоряет нагрев
Теплоёмкость материала Низкая теплоёмкость сокращает время до плавления
Теплопроводность Высокая теплопроводность замедляет разрушение
Величина тока КЗ Рост тока в квадратичной зависимости сокращает время срабатывания

Процесс теплового разрушения выполняет защитную функцию: разрыв цепи происходит за 5-100 мс, предотвращая:

  1. Воспламенение изоляции проводки
  2. Оплавление элементов гнезда прикуривателя
  3. Повреждение блока предохранителей
  4. Разряд АКБ с выделением гремучего газа

Необратимость разрушения обусловлена изменением кристаллической структуры металла при плавлении и последующей кристаллизации, а также уносом материала дугой. Это исключает восстановление вставки после срабатывания и требует замены предохранителя.

Алгоритм размыкания цепи при превышении нагрузки

Предохранитель прикуривателя Лады Калины содержит термочувствительный элемент, интегрированный в плавкую вставку. Этот элемент рассчитан на строго определенный ток (номинал указан на корпусе, обычно 15–25А). При нормальной нагрузке токопроводящая перемычка сохраняет целостность, обеспечивая беспрепятственное прохождение электричества через цепь.

При подключении энергоемкого устройства (или коротком замыкании) потребляемый ток превышает номинальный. Это вызывает резкое увеличение температуры плавкой вставки из-за законов Джоуля-Ленца (Q = I²·R·t). Перегрев приводит к физическому разрушению токопроводящего элемента – перемычка расплавляется или перегорает в строго заданной контрольной точке.

Этапы срабатывания защиты

  1. Нагрузка выше номинала: Ток в цепи прикуривателя превышает значение, указанное на предохранителе (например, 20А).
  2. Тепловыделение: Проводник внутри предохранителя (плавкая вставка) нагревается пропорционально квадрату силы тока (I²·R).
  3. Плавление перемычки: При достижении критической температуры материал вставки (чаще всего сплав олова/свинца) расплавляется в самом тонком участке конструкции.
  4. Физический разрыв цепи: Расплавление перемычки создает воздушный зазор, необратимо разрывая электрическую цепь и прекращая подачу напряжения на прикуриватель.
ПараметрЗначение/Принцип
Точка разрываСпециально ослабленная зона вставки
Скорость срабатыванияЗависит от степени перегрузки (быстрее при КЗ)
ОбратимостьТребует замены предохранителя
Визуальный контрольРазрыв виден через прозрачный корпус

Важно: Разрыв происходит до достижения опасных температур в проводке автомобиля. Это предотвращает оплавление изоляции, возгорание или повреждение блока управления питанием.

Одноразовый принцип действия при срабатывании защиты

Предохранитель прикуривателя на Lada Kalina относится к плавким одноразовым элементам защиты. Его ключевая особенность – необратимое разрушение при превышении номинального тока.

При возникновении короткого замыкания или перегрузки цепи ток резко возрастает. Проволочная перемычка внутри предохранителя, рассчитанная на строго определённое значение (например, 15А для Калины), моментально нагревается до температуры плавления.

Принцип разрушения и последствия

Перегорание происходит за миллисекунды, что гарантированно разрывает цепь и предотвращает:

  • Возгорание электропроводки
  • Повреждение блока предохранителей
  • Выход из строя электронных компонентов

Важно: После срабатывания элемент теряет работоспособность безвозвратно. Физическая целостность корпуса часто сохраняется, но внутренний проводник обрывается. Визуально это может проявляться как:

  • Помутнение смотрового окошка
  • Потемнение внутренней полости
  • Оплавление пластика

Попытки "восстановить" предохранитель (замыкание контактов проволокой, установка "жучка") категорически запрещены. Это приводит к:

  1. Отсутствию защиты цепи при повторной аварии
  2. Риску расплавления изоляции проводов
  3. Пожароопасной ситуации в салоне

Единственная корректная процедура после срабатывания – замена на новый предохранитель строго того же номинала. Перед установкой необходимо устранить причину перегрузки (проверить прикуриватель, подключённые гаджеты, целостность проводки).

Взаимосвязь силы тока в цепи и целостности предохранителя

Предохранитель прикуривателя Лады Калины выполняет функцию защитного барьера, разрывающего цепь питания при превышении номинального тока. Его работоспособность напрямую зависит от силы тока, протекающего через цепь: в штатном режиме (до 15–20 А, в зависимости от модификации) проводник внутри предохранителя сохраняет целостность, обеспечивая подачу напряжения на гнездо прикуривателя.

При возникновении перегрузки или короткого замыкания в подключенном устройстве (например, неисправной автомобильной зарядке) либо в самой проводке, сила тока резко возрастает. Это вызывает мгновенный нагрев и расплавление калиброванной плавкой вставки предохранителя. Разрыв цепи предотвращает перегрев проводов, повреждение элементов электрооборудования или возгорание.

Ключевые аспекты взаимодействия

  • Номинальный ток: Предохранитель рассчитан на строго определённое значение (указано на корпусе, например F20 – 20А). Превышение этого порога даже на короткое время ведёт к срабатыванию защиты.
  • Характер перегрузки:
    • Кратковременная перегрузка (например, включение мощного потребителя) может не вызвать срабатывание, если ток быстро возвращается к норме.
    • Устойчивая перегрузка или короткое замыкание приводят к практически мгновенному перегоранию плавкой вставки.
  • Последствия несоответствия: Установка предохранителя с завышенным номиналом (например, F30 вместо F20) делает защиту неэффективной – проводка может перегреться и оплавиться раньше, чем перегорит вставка.
Ситуация в цепиСила токаСостояние предохранителяРезультат
Нормальная работа≤ Номинала (напр. ≤20А)ЦелыйЦепь замкнута, питание есть
Перегрузка> Номинала, но не КЗПерегорает с задержкойЦепь разорвана, питание отключено
Короткое замыкание (КЗ)Резкий скачок до сотен АмперМгновенно перегораетЦепь разорвана, питание отключено

Диагностическое значение: Регулярное перегорание предохранителя прикуривателя Калины указывает на хроническую перегрузку цепи (мощный потребитель) или неисправность (КЗ в проводке, самом гнезде или подключённом устройстве). Замена без поиска причины приведёт к повторному срабатыванию защиты.

Симптомы полного отсутствия питания гнезда прикуривателя

Основной признак – полная неработоспособность любого устройства, подключенного к прикуривателю или разъёму 12V, независимо от его типа или состояния. Зарядное устройство для телефона, компрессор или другой потребитель не подают никаких признаков жизни: не загораются их индикаторы, не начинается зарядка, не работает подсветка или двигатель.

Проблема проявляется сразу после включения зажигания или при работающем двигателе. Проверка другими исправными электроприборами, которые точно работают от прикуривателя в других автомобилях, даёт одинаковый отрицательный результат. Отсутствует характерный щелчок фиксации штекера в гнезде (если устройство его обычно издаёт при контакте).

Ключевые индикаторы проблемы

  • Нулевая реакция подключённых устройств: отсутствие световых, звуковых сигналов или механического действия (например, вращения вентилятора обогревателя).
  • Отсутствие искрения или нагрева при вставке металлического предмета в гнездо (крайне не рекомендуется для проверки из соображений безопасности).
  • Неисправность сохраняется при любом положении ключа зажигания (ACC, ON, работающий двигатель).
  • Параллельно работающие цепи (например, магнитола, подсветка салона) функционируют нормально.
Что проверять Признак отсутствия питания
USB-адаптер с индикатором Светодиод не горит
Переносная лампа Не включается
Встроенная подсветка гнезда Не светится (если конструкцией предусмотрена)

Проверка исправности лампы подсветки прикуривателя

Лампа подсветки прикуривателя расположена непосредственно за его декоративным хромированным кольцом. Для доступа к ней необходимо аккуратно поддеть и вынуть само кольцо подсветки из посадочного места в блоке прикуривателя.

Перед началом любых работ с электрикой, особенно связанных с извлечением элементов, настоятельно рекомендуется отключить минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания.

Процедура проверки лампы

  1. Извлеките кольцо подсветки: Аккуратно подденьте тонкой неметаллической лопаткой или плоской отверткой (обернутой изолентой для защиты пластика) декоративное хромированное кольцо прикуривателя и вытащите его из блока. К кольцу подсветки подведены провода.
  2. Снимите лампу с кольца: На обратной стороне кольца вы увидите патрон (цоколь) с установленной лампочкой. Осторожно проверните лампочку против часовой стрелки (обычно на 1/8 или 1/4 оборота) и вытащите ее из патрона.
  3. Визуальный осмотр: Внимательно осмотрите лампу на предмет:
    • Перегоревшей нити накаливания: Нить должна быть целой, без разрывов и почернений.
    • Повреждений колбы: Колба должна быть целой, без трещин и затемнений внутри.
    • Окисления контактов: Контакты в основании лампы и в патроне на кольце должны быть чистыми, без зеленоватого или белого налета.
  4. Прозвонка мультиметром (рекомендуется): Установите мультиметр в режим проверки сопротивления (Омы). Прикоснитесь щупами к центральному и боковому контактам лампы.
    • Исправная лампа: Покажет небольшое сопротивление (обычно единицы или десятки Ом).
    • Перегоревшая лампа: Покажет обрыв (бесконечно большое сопротивление, "1" на дисплее).
  5. Проверка патрона и проводки (если лампа цела):
    • Осмотрите патрон на кольце подсветки: нет ли трещин, оплавления, сильного окисления контактов.
    • Визуально проверьте подводящие провода: нет ли перетертостей, порезов изоляции.
    • При включенных габаритах или подсветке приборов проверьте мультиметром в режиме постоянного напряжения (DCV, 20V) наличие +12В между проводом питания (обычно синий с красной полосой) и "массой" (черный провод или корпус).

Возможные причины неисправности подсветки и решения

Причина Решение
Перегорела лампа подсветки (T3 W1.2) Замена лампы на новую аналогичного типа и номинала.
Плохой контакт в патроне лампы (окисление, ослабление лепестков) Очистка контактов патрона и лампы, подгиб контактных лепестков в патроне для лучшего прилегания.
Обрыв или короткое замыкание в подводящих проводах Визуальный осмотр трассы проводов, ремонт или замена поврежденного участка провода.
Неисправность патрона лампы (трещина, оплавление) Замена патрона лампы или всего узла кольца подсветки.
Перегорание предохранителя F24 (15А) Проверка и замена предохранителя F24 в монтажном блоке салона.

Если лампа подсветки цела и контакты в порядке, а напряжение на подводящих проводах при включенной подсветке приборов отсутствует, необходимо проверить цепь дальше: предохранитель F24 и его питание, целостность проводки от блока предохранителей до кольца подсветки, контакт в разъемах.

Отказ работы подключенных устройств при внешне исправном гнезде

При визуально целой розетке прикуривателя Калины отказ работы подключенных устройств часто указывает на проблемы в электрической цепи. Даже если разъём не имеет механических повреждений, внутренние контакты могли деформироваться, окислиться или потерять упругость, что препятствует передаче тока на вилку потребителя. Необходима комплексная проверка элементов системы.

Второй распространённой причиной является частичная деградация проводки или контактных групп. Обрыв проводов за изоляцией, коррозия клемм блока предохранителей или нарушение соединения с массой кузова не видны при беглом осмотре, но полностью блокируют энергоснабжение. Требуется последовательная диагностика цепи мультиметром.

Основные причины неисправности

  • Некорректный контакт вилки с гнездом:
    • Износ пружинных боковых контактов розетки
    • Загрязнение или окисление центрального штыря
    • Несовпадение диаметров вилки и гнезда
  • Проблемы с предохранителем:
    • Частичный обрыв нити плавкой вставки (F4 на 25А)
    • Коррозия или ослабление контактов в блоке предохранителей
  • Нарушение целостности проводки:
    • Перетёртые провода под центральной консолью
    • Обрыв кабеля у разъёма гнезда
    • Короткое замыкание на массу
  • Плохая "масса":
    • Коррозия точки крепления чёрного провода к кузову
    • Ослабление болтового соединения

Алгоритм диагностики

  1. Проверить напряжение на центральном контакте гнезда тестером (норма: 12В при включённом зажигании)
  2. При отсутствии напряжения:
    1. Протестировать предохранитель F4 мультиметром в режиме прозвонки
    2. Проверить питание на выходе предохранителя
    3. Исследовать целостность провода от блока предохранителей до гнезда
  3. При наличии напряжения:
    1. Измерить сопротивление между боковым лепестком гнезда и массой кузова (должно быть 0 Ом)
    2. Очистить контактные площадки гнезда изопропиловым спиртом
    3. Подогнуть прижимные лепестки контактов
ПараметрНормальное значениеИнструмент проверки
Напряжение в гнезде11.5-14.2VМультиметр
Сопротивление массы0-0.5 ОмМультиметр
Ток предохранителя25АВизуальная инспекция
Усилие контактовПлотный охват вилкиТактильная проверка

Важно! При замене гнезда используйте термоусадку для изоляции соединений. Убедитесь, что красный провод (+12В) не контактирует с металлическими элементами каркаса. После ремонта протестируйте розетку штатным потребителем (например, зарядным устройством), а не прикуривателем – это исключит ложные срабатывания защиты.

Срабатывание предохранителя при подключении нагрузки

Срабатывание предохранителя при подключении нагрузки

Основная причина срабатывания предохранителя прикуривателя на Калине – превышение допустимой силы тока (обычно 15-25А в зависимости от модели) при подключении устройства. Это происходит из-за перегрузки цепи или короткого замыкания в подключенном приборе/проводке. Предохранитель выполняет защитную функцию: при критическом превышении нагрузки плавкая вставка разрушается, разрывая цепь и предотвращая повреждение проводки или возгорание.

Типичные виновники перегрузки – мощные потребители (компрессоры, обогреватели, инверторы), потребляющие больше ампер, чем рассчитан предохранитель. Короткое замыкание возникает при повреждении изоляции проводов гнезда прикуривателя, неисправном штекере устройства или внутреннем замыкании в самом приборе. Контакт металлических предметов (монет, скрепок) в гнезде также вызывает мгновенное срабатывание защиты.

Диагностика и устранение неисправности

Для локализации проблемы выполните последовательную проверку:

  1. Тест с минимальной нагрузкой: подключите заведомо исправное маломощное устройство (например, телефон). Если предохранитель не перегорает – причина в перегруженности цепи.
  2. Проверка потребителя: подключите проблемный прибор к другому гнезду прикуривателя (если есть) или к источнику с аналогичным номиналом. Срабатывание повторится – неисправно устройство/его штекер.
  3. Осмотр гнезда прикуривателя: убедитесь в отсутствии:
    • Посторонних предметов внутри контактов
    • Окисления, оплавления или деформации центрального штыря/боковых лепестков
    • Замыкания проводов на массу (проверьте мультиметром в режиме прозвонки)
СимптомВероятная причинаРешение
Срабатывает только с одним приборомПерегрузка или КЗ в устройствеЗаменить прибор, использовать менее мощный аналог
Срабатывает с любыми приборамиКЗ в проводке/гнездеРемонт гнезда, замена проводов
Срабатывает после замены предохранителя без нагрузкиКЗ в цепи до гнездаДиагностика проводки от блока предохранителей

Важно! Никогда не устанавливайте предохранитель с большим номиналом – это приведет к расплавлению проводки. Если прибор требует мощности свыше 180-300Вт (для стандартного предохранителя 15-25А), подключайте его напрямую к АКБ через отдельный предохранитель и реле с проводкой соответствующего сечения.

Видимая деформация пластикового корпуса предохранителя

Деформация корпуса предохранителя прикуривателя на Ладе Калине – явный признак его перегрева и критического перегруза цепи. Чаще всего это проявляется в виде оплавления, вздутия, потемнения или растрескивания прозрачного пластикового корпуса элемента. Такое повреждение напрямую связано с превышением допустимого тока нагрузки, коротким замыканием в цепи прикуривателя или подключением мощных потребителей через некачественные адаптеры.

Любая деформация корпуса делает предохранитель неработоспособным и потенциально опасным. Даже если металлическая плавкая перемычка внутри внешне цела, оплавленный пластик теряет герметичность, контактные ножки могут окислиться или ослабнуть. Это приводит к нарушению электрического соединения в блоке, локальному нагреву при попытке эксплуатации и риску возгорания из-за искрения.

Действия при обнаружении деформации

При выявлении деформированного корпуса предохранителя необходимо:

  1. Немедленно отключить все устройства из гнезда прикуривателя.
  2. Извлечь поврежденный предохранитель из блока (F6, 25А) с помощью специальных щипцов.
  3. Визуально осмотреть контакты гнезда прикуривателя на предмет оплавления, окалины или посторонних предметов (монет, скоб).
  4. Проверить потребители: тестировать подключаемые устройства (зарядки, компрессоры) на наличие КЗ мультиметром.

Запрещается:

  • Пытаться вставить деформированный предохранитель обратно.
  • Устанавливать "жучки" или предохранители большего номинала.
  • Продолжать использовать прикуриватель до устранения причины перегруза.
Признак деформации Риск Необходимое действие
Помутнение/пожелтение пластика Начальная стадия перегрева Проверка нагрузки, замена предохранителя
Вздутие корпуса Высокий нагрев, потеря герметичности Срочная замена, диагностика цепи
Оплавление краев Короткое замыкание, возгорание Отключение АКБ, ревизия проводки

После устранения причины перегруза обязательно устанавливается новый предохранитель строго номиналом 25А. Если деформация повторяется – требуется углубленная диагностика проводки автомобиля, так как проблема может крыться в повреждении изоляции, коррозии разъемов или неисправности самого гнезда прикуривателя.

Обрыв токоведущей перемычки при визуальном осмотре

При диагностике неработоспособности прикуривателя на Ладе Калине ключевым этапом является тщательный визуальный осмотр контактов и проводников внутри гнезда. Обрыв тонкой токоведущей перемычки – распространенная механическая неисправность, возникающая из-за чрезмерного усилия при установке/извлечении штекера или коррозии металла. Эта гибкая шина, обычно выполненная из латуни или медного сплава, обеспечивает подачу "+12В" к центральному контакту прикуривателя от пружинящего бокового лепестка корпуса.

Для выявления дефекта потребуется демонтировать гнездо прикуривателя с панели и отсоединить колодку питания. Под ярким освещением и с использованием лупы внимательно исследуйте внутреннюю конструкцию, фокусируясь на участках между центральным электродом и боковым контактным лепестком. Ищите видимые разрывы, глубокие трещины или полное отсутствие перемычки. Особенно уязвимы зоны пайки к контактам и места резких изгибов ленты.

Признаки и устранение обрыва

Признаки и устранение обрыва

  • Характерные симптомы: отсутствие нагрева прикуривателя при исправном предохранителе F22 (15А), искрение внутри гнезда, перебои в работе при движении штекера.
  • Подтверждение диагноза: проверка мультиметром в режиме прозвонки между центральным штырем и местом крепления перемычки к боковому лепестку (обрыв покажет "бесконечность").
  • Ремонт:
    1. Зачистка концов оборванной перемычки мелкой наждачной бумагой.
    2. Лужение зачищенных участков оловянно-свинцовым припоем.
    3. Соединение концов перемычки пайкой с добавлением флюса (используйте маломощный паяльник до 40Вт).
  • Замена: При сильной коррозии или множественных разрывах перемычку необходимо заменить на новую (подойдет медная лента толщиной 0.3-0.5 мм). Важно сохранить исходную длину и форму изгиба для обеспечения надежного контакта.

После ремонта обязательна проверка сопротивления перемычки (должно быть близко к 0 Ом) и тестовое включение прикуривателя. Если конструкция повреждена критически, рекомендована установка нового гнезда в сборе (артикул 11180-3723010-00) для исключения риска короткого замыкания.

Почернение или оплавление корпуса как признак пробоя

Почернение или оплавление корпуса предохранителя прикуривателя на Ладе Калина – критический индикатор экстремальной перегрузки или короткого замыкания (КЗ) в цепи. Это следствие протекания тока, многократно превышающего номинал предохранителя, приводящего к интенсивному нагреву и разрушению материалов.

Физически процесс сопровождается выделением большого количества тепловой энергии при расплавлении плавкой вставки. Если ток КЗ достаточно высок, а время срабатывания длительное, перегревается не только вставка, но и корпус предохранителя, контакты в блоке, а иногда и прилегающие провода.

Причины почернения/оплавления

Причины почернения/оплавления

  • Прямое короткое замыкание: Замыкание "+" на массу в проводах питания прикуривателя, внутри гнезда или в подключенном устройстве (зарядке, компрессоре).
  • Экстремальная перегрузка: Подключение потребителей с суммарной мощностью, значительно превышающей расчетную для цепи (обычно >180-240Вт для 15А/20А).
  • Плохой контакт: Окисление или ослабление контактов в блоке предохранителей или гнезде прикуривателя вызывает искрение и локальный перегрев, расплавляющий корпус предохранителя.
  • Некачественный предохранитель: Использование дешевых изделий с заниженным реальным током срабатывания или несоответствующим материалом корпуса.

Порядок действий при обнаружении

  1. Немедленно отключите все устройства из гнезда прикуривателя.
  2. Извлеките оплавленный предохранитель с помощью спецщипцов (обычно на крышке блока).
  3. Визуально осмотрите гнездо прикуривателя на предмет посторонних предметов, оплавленного пластика, деформированных контактов.
  4. Проверьте мультиметром сопротивление между центральным контактом гнезда и массой авто (при отсутствии КЗ показание должно быть "∞" или сотни Ом).
  5. Устраните причину КЗ/перегрузки: Замените гнездо прикуривателя при повреждении, отремонтируйте проводку, откажитесь от неисправных потребителей.
  6. Очистите контакты в монтажном блоке от нагара мелкой наждачной бумагой или специальным очистителем.
  7. Установите новый предохранитель строго соответствующего номинала (15А или 20А, как указано на крышке блока или в мануале).

Важные предупреждения

  • Никогда не заменяйте оплавленный предохранитель без устранения первопричины – это приведет к повторному сгоранию и риску пожара.
  • Запрещено устанавливать "жучки", предохранители большего номинала или замыкать контакты в блоке.
  • Проверяйте состояние контактов нового предохранителя через 5-10 минут работы нагрев.
  • При повторном срабатывании или неуверенности в диагнозе – обратитесь к автоэлектрику.

Использование автомобильного тестера для проверки целостности

Проверка целостности цепи прикуривателя с помощью автомобильного тестера (мультиметра) – ключевой этап диагностики, позволяющий точно определить наличие обрыва, короткого замыкания или потери контакта после визуального осмотра и проверки предохранителя.

Для работы потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV, диапазон 20V) или режим "прозвонки"/измерения сопротивления (Ω). Перед проверкой убедитесь, что предохранитель исправен и установлен на место, а зажигание автомобиля включено (положение "ON" или "ACC"), чтобы на цепь подавалось напряжение.

Проверка наличия напряжения на контактах прикуривателя

Это самый простой и информативный способ проверить прохождение тока через цепь до гнезда:

  1. Подготовьте мультиметр: Установите переключатель в режим измерения постоянного напряжения (DCV), выберите диапазон 20 Вольт.
  2. Подключите щупы: Черный щуп (общий, COM) подключите к надежной "массе" автомобиля – оголенному металлу кузова, болту крепления прикуривателя или минусовой клемме АКБ. Красный щуп подключите к гнезду +V мультиметра.
  3. Проверьте центральный контакт гнезда: Включите зажигание (ON/ACC). Аккуратно вставьте красный щуп в центральное отверстие гнезда прикуривателя, касаясь металлического контакта на дне. Черный щуп плотно прижмите к "массе".
  4. Считайте показания:
    • ~12-14 В: Напряжение присутствует – цепь до центрального контакта гнезда цела (предохранитель, проводка до гнезда исправны). Неисправность в самом гнезде (плохой контакт с вилкой устройства, окисление) или в подключаемом устройстве.
    • ~0 В: Напряжение отсутствует – обрыв цепи. Проблема в предохранителе (хотя он может выглядеть целым), плохом контакте в колодке предохранителя, обрыве провода от блока предохранителей до гнезда или плохом соединении гнезда с проводом.
  5. Проверьте боковой контакт ("массу") гнезда: Не выключая зажигание, переместите красный щуп на надежную "массу" (как в п.2). Черный щуп плотно прижмите к металлическому корпусу (юбке) гнезда прикуривателя изнутри.
    • ~0 В: Корректное соединение корпуса гнезда с "массой" автомобиля.
    • Напряжение >0.5 В или "OL": Плохой контакт корпуса гнезда с "массой" (окисление, коррозия, обрыв провода "массы").
Точка измерения (Красный щуп -> Черный щуп) Показание мультиметра (DCV ~20V) Интерпретация
Центр гнезда -> Масса ~12-14 В Напряжение есть: Цепь "+" (предохранитель, проводка) исправна до гнезда.
Центр гнезда -> Масса ~0 В Напряжения нет: Обрыв цепи "+" (предохранитель, колодка, провод до гнезда).
Надежная Масса -> Корпус гнезда ~0 В "Масса" гнезда исправна.
Надежная Масса -> Корпус гнезда >0.5 В или "OL" Плохая "масса" гнезда (окисление, обрыв).

Дополнительная проверка целостности проводов (сопротивление/прозвонка): При выключенном зажигании и извлеченном предохранителе можно проверить целостность проводов. Переключите мультиметр в режим измерения сопротивления (Ω) или "прозвонки" (значок диода или зуммера). Одним щупом коснитесь контактной площадки в блоке предохранителей (куда вставляется ножка предохранителя, к которой подходит провод от АКБ – обычно помечен как 30), другим щупом – центрального контакта в гнезде прикуривателя. Исправный провод покажет очень низкое сопротивление (~0 Ом) или вызовет звуковой сигнал зуммера. Аналогично проверяется целостность провода "массы" от корпуса гнезда до кузова.

Прозвонка контактов предохранителя мультиметром в режиме омметра – базовый метод проверки целостности элемента. Технология универсальна для любых предохранителей, включая плавкую вставку прикуривателя Lada Kalina. Для корректной диагностики предохранитель должен быть извлечён из блока.

Перед проверкой мультиметр переключается в режим измерения сопротивления (Ω). Диапазон выбирается минимальный (обычно 200 Ом). Щупы прибора подключаются к чёрному (COM) и красному (VΩmA) разъёмам. Обязательно выполните тест замыкания щупов: при их соприкосновении на экране должен отображаться «0» или значение близкое к нулю (0.1–0.3 Ом), что подтверждает исправность измерительной цепи.

Прозвонка контактов предохранителя в режиме омметра

Последовательность действий:

  1. Обесточьте автомобиль: снимите клемму «минус» с АКБ.
  2. Извлеките предохранитель из блока (для Kalina – чаще F6 или F7 на 15–25А).
  3. Очистите контактные ножки от окислов ластиком или спиртом.
  4. Приложите щупы мультиметра к противоположным металлическим ножкам предохранителя.
  5. Зафиксируйте показания:
    • 0–1.5 Ом – предохранитель исправен.
    • «1» или «OL» (перегрузка) – обрыв, требуется замена.
    • >1.5 Ом – частичная деградация, рекомендована замена.

Особенности интерпретации: Погрешность в 0.1–0.5 Ом допустима из-за сопротивления щупов. Некорректные показания часто возникают при плохом контакте щупов с ножками – плотно прижимайте их к металлу. Если мультиметр поддерживает режим звуковой прозвонки (значок 🔈), используйте его: непрерывный звук сигнализирует об исправности.

Показание (Ом)СостояниеДействие
0.0–1.5НормаУстановить обратно
1.6–20.0Частичный износРекомендована замена
>20 или «OL»Обрыв цепиОбязательная замена

Важно: Никогда не проверяйте предохранитель «на искру» или установкой в цепь под нагрузкой! Это может повредить электропроводку Kalina. При частом перегорании после замены ищите КЗ в цепи прикуривателя (проводка, гнездо, подключённые гаджеты).

Диагностика мультиметром на контактных площадках блока

После визуального осмотра предохранителя F7 (30А) и подтверждения его целостности или замены, следующим этапом является проверка наличия напряжения непосредственно на его контактных площадках в монтажном блоке. Это позволяет локализовать проблему: неисправность самого блока предохранителей, проводки до него или после него к прикуривателю.

Для диагностики необходим мультиметр в режиме измерения постоянного напряжения (DCV) в диапазоне 20 Вольт. Включите зажигание автомобиля (не обязательно заводить двигатель), так как цепь прикуривателя запитана через замок зажигания. Обеспечьте надежный контакт минусового щупа мультиметра с "массой" автомобиля (например, с неокрашенным болтом на кузове).

Порядок проверки напряжения

1. Проверка наличия "+12V" на питающей площадке:

  • Осторожно извлеките предохранитель F7 из монтажного блока.
  • Включите мультиметр в режим DCV (20V).
  • Подключите черный (минусовой) щуп к надежной "массе".
  • Красным (плюсовым) щупом прикоснитесь к одной из двух контактных площадок в гнезде предохранителя F7. Одна из этих площадок должна быть под напряжением +12В от АКБ через замок зажигания.
  • Зафиксируйте показания мультиметра.

2. Проверка напряжения на выходной площадке (условно):

  • Не меняя положения черного щупа, красным щупом прикоснитесь ко второй контактной площадке в гнезде F7. Эта площадка соединена с проводом, идущим непосредственно к прикуривателю.
  • Зафиксируйте показания мультиметра на этой площадке.

Интерпретация показаний мультиметра

Показания на Питающей Площадке Показания на Выходной Площадке Диагноз
~12-14В ~12-14В (при вставленном исправном предохранителе) Напряжение на блок подается, предохранитель исправен. Проблема в проводке после блока или самом прикуривателе.
~12-14В ~0В (при вставленном исправном предохранителе) Напряжение на блок подается, но НЕ проходит через предохранитель. Неисправен сам монтажный блок: плохой контакт в гнезде предохранителя, обрыв дорожки на плате. Требуется ремонт или замена блока.
~0В ~0В Напряжение не поступает на монтажный блок по цепи F7. Проблема в проводке ДО блока (обрыв, плохой контакт), неисправности замка зажигания, реле (если применимо) или главном предохранителе цепи.
Значительно ниже 12В (напр. 5-9В) Значительно ниже 12В Сильное падение напряжения на подводящей цепи. Причины: плохой контакт (окисление, подгорание) в разъемах, колодках, на клемме АКБ или "массе", частичный обрыв провода.

Важные замечания: Будьте предельно осторожны, не допускайте замыкания щупами соседних контактов в блоке предохранителей. Убедитесь в надежности контакта "массы" черного щупа – плохая "масса" исказит результаты измерений. Если напряжение на питающей площадке в норме (~12В), а на выходной отсутствует даже при вставленном исправном предохранителе, проблема однозначно в самом монтажном блоке.

Если диагностика подтвердила наличие напряжения +12В на выходной площадке блока предохранителей (вторая точка в таблице со значением ~12-14В), но прикуриватель по-прежнему не работает, следующим шагом является проверка целостности цепи от этой площадки до гнезда прикуривателя и самого гнезда. Используйте мультиметр в режиме прозвонки или измерения сопротивления (Омы) для поиска обрыва между контактом выходной площадки F7 в блоке и центральным контактом (+) гнезда прикуривателя, а также проверьте надежность соединения с "массой" прикуривателя.

Анализ цепи прикуривателя при частом перегорании

Частое перегорание предохранителя F20 (15 А) указывает на системную проблему в цепи прикуривателя Лады Калины. Это не случайность, а симптом перегрузки или короткого замыкания, требующий немедленной диагностики во избежание риска возгорания или повреждения электросистемы.

Игнорирование причины приводит к повторным отказам и потенциальному выходу из строя других компонентов. Анализ должен быть последовательным, начиная с проверки нагрузки и заканчивая целостностью проводки.

Порядок диагностики цепи

  1. Проверка нагрузки:
    • Отключите все устройства из гнезда прикуривателя (зарядки, компрессоры, разветвители).
    • Рассчитайте суммарную мощность подключаемых приборов: Мощность (Вт) = Напряжение (12В) × Ток (А). Превышение 180 Вт (15А × 12В) гарантированно вызывает перегорание.
  2. Осмотр гнезда прикуривателя:
    • Снимите декоративную накладку панели для доступа к гнезду.
    • Ищите признаки: оплавленный пластик, искрение, окисление или деформацию боковых контактов/центрального штыря.
    • Проверьте люфт штекера при вставке: расшатанность вызывает замыкание контактов.
  3. Поиск короткого замыкания:
    • При отключенном предохранителе F20 используйте мультиметр в режиме прозвонки.
    • Один щуп – на контакт "+" гнезда, второй – на массу кузова. Звуковой сигнал указывает на КЗ.
    • Осмотрите проводку от гнезда до блока предохранителей: перетёртая изоляция, контакт с металлом.
  4. Диагностика предохранителя и контактов:
    • Убедитесь, что номинал F20 строго 15 А. Установка "жучка" или более мощного предохранителя недопустима.
    • Проверьте надёжность фиксации предохранителя в блоке: окисленные или разогнутые гнёзда вызывают локальный перегрев.
Причина неисправностиВнешние признакиСпособ устранения
Перегрузка цепиНагревание гнезда/штекера, предохранитель перегорает при включении мощного прибораСнизить нагрузку; использовать устройства ≤ 10А
Короткое замыкание в проводкеПредохранитель сгорает мгновенно даже без нагрузки, запах гариРемонт или замена участка провода
Замыкание контактов гнездаИскры при вставке штекера, оплавление центрального штыряЗамена гнезда прикуривателя
Коррозия/слабый контакт в блоке предохранителейОкисление ножек F20, деформация посадочного местаОчистка контактов, замена блока предохранителей

Источник проблемы: неисправность самого прикуривателя

Механические повреждения нагревательного элемента – частая причина отказа. Спираль внутри прикуривателя со временем истончается и перегорает из-за высоких температурных нагрузок. Особенно уязвимы дешёвые неоригинальные модели, где применяются низкокачественные сплавы. Повреждение спирали приводит к разрыву цепи и отсутствию нагрева при нажатии на кнопку.

Коррозия и загрязнение контактов существенно влияют на работоспособность. Контактные лепестки в гнезде прикуривателя окисляются от влаги или покрываются слоем грязи, что нарушает электрическое соединение с вилкой нагревателя. Параллельно изнашивается биметаллический фиксатор: его ослабление вызывает самопроизвольное выскакивание прикуривателя до завершения цикла нагрева.

Распространённые дефекты прикуривателя

Неисправность Последствия Визуальные признаки
Обрыв спирали Полное отсутствие нагрева Потемнение/разрыв нити накаливания
Деформация контактных лепестков Периодическое пропадание питания Искрение, следы оплавления на корпусе
Залипание кнопки Постоянный нагрев без фиксации Кнопка не возвращается в исходное положение

Критически важно проверять состояние центрального контакта в гнезде. Его утопление или смещение нарушает замыкание цепи, что имитирует перегоревший предохранитель. Для диагностики:

  1. Извлеките прикуриватель и осмотрите спираль на целостность
  2. Проверьте упругость боковых контактов в гнезде пальцем
  3. Протестируйте работу с другим исправным нагревателем

При обнаружении дефектов корпуса, оплавлений или необратимой деформации контактов единственным решением становится замена узла. Попытки ремонта обычно недолговечны из-за высоких рабочих температур и требований к точности контактных групп.

Короткое замыкание в проводке от блока до гнезда

Короткое замыкание на участке цепи между предохранителем и гнездом прикуривателя возникает при нарушении изоляции проводов или механическом повреждении кабеля. Основные причины включают перетирание проводки о металлические элементы кузова, перегрев из-за превышения нагрузки, коррозию контактов, а также неаккуратную установку дополнительного оборудования (например, магнитолы или датчиков), когда провода зажимаются или прокалываются крепежом.

Признаками проблемы служат мгновенное перегорание предохранителя F22 (15А) при попытке вставить исправную вставку, отсутствие напряжения на контактах гнезда даже с новым предохранителем, а также характерный запах горелой изоляции или видимые повреждения проводов (оплавление, потемнение). В таких случаях эксплуатация прикуривателя невозможна до устранения неисправности.

Диагностика и устранение

Для локализации замыкания выполните следующие действия:

  1. Снимите минусовую клемму с АКБ.
  2. Извлеките предохранитель F22 из блока (расположен под панелью в салоне со стороны водителя).
  3. Визуально осмотрите жгут проводов от блока предохранителей до гнезда прикуривателя. Маршрут прокладки:
    • Через технологическое отверстие в моторном щите
    • Вдоль левой стойки кузова под обшивкой
    • Под центральной консолью до зоны рычага КПП
  4. Используйте мультиметр в режиме прозвонки:
    • Один щуп подключите к +12В контакту гнезда
    • Второй щуп – к выходному контакту предохранителя F22
    • Звуковой сигнал или нулевое сопротивление укажут на КЗ
  5. Поочередно проверяйте отрезки цепи, разъединяя разъемы и снимая обшивки.

При обнаружении поврежденного участка:

  • Локальный обрыв изоляции: заизолируйте термоусадкой или лентой.
  • Прогар провода: замените отрезок кабеля сечением не менее 1.5 мм².
  • Окисление контактов: зачистите их и обработайте токопроводящей смазкой.
  • Деформация жгута: закрепите стяжками, исключив контакт с острыми кромками.
Параметр Значение
Цвет провода "+" Красный с желтой полосой
Цвет провода "масса" Черный
Критичные зоны риска Изгибы у педального узла, крепления обшивки торпедо

Превышение мощности подключаемых потребителей

Основной причиной перегорания предохранителя прикуривателя на Ладе Калина является подключение устройств, чья суммарная мощность превышает допустимую для этой цепи. Штатная розетка прикуривателя рассчитана на нагрузку примерно 10-15 Ампер (120-180 Ватт при напряжении 12В). Использование приборов, требующих большей мощности (например, мощные компрессоры, нагревательные элементы, преобразователи напряжения), создает критическую перегрузку.

При превышении допустимой мощности сила тока в цепи резко возрастает. Это вызывает нагрев проводов и контактов. Предохранитель, будучи слабым звеном, плавится и разрывает цепь, предотвращая дальнейший перегрев. Если же номинал предохранителя был ранее заменен на завышенный или он не сработал своевременно, последствия могут быть серьезными: оплавление изоляции проводов, повреждение разъема прикуривателя или даже возгорание.

Профилактика и решение проблем с перегрузкой

Чтобы избежать перегорания предохранителя из-за перегрузки, необходимо:

  • Рассчитывать суммарную мощность подключаемых в прикуриватель устройств. Сверяйтесь с их техническими характеристиками (Вт или А).
  • Не использовать одновременно несколько мощных потребителей через разветвители.
  • Отдавать предпочтение приборам мощностью значительно ниже 120-150 Вт (например, зарядки для гаджетов, маломощные светильники).

Если требуется подключить мощное оборудование (от 150 Вт и выше):

  1. Прямое подключение к АКБ: Через отдельный предохранительный блок и реле, с использованием проводов достаточного сечения. Это единственный безопасный способ для высоких нагрузок.
  2. Проверка и усиление штатной цепи: Только при наличии опыта и понимания электротехники. Может включать замену штатных проводов на более толстые и установку разъема прикуривателя с улучшенными контактами, но номинал предохранителя менять категорически не рекомендуется из соображений пожарной безопасности.

Постоянное срабатывание предохранителя прикуривателя – явный сигнал о перегрузке цепи. Игнорирование этой проблемы и повторная установка предохранителя того же или большего номинала ведет к риску повреждения электропроводки автомобиля и возникновения пожароопасной ситуации.

Окисление или повреждение контактов в гнезде

Окисление или повреждение контактов в гнезде

Окисление или механическое повреждение контактов внутри гнезда прикуривателя – распространённая причина его неработоспособности. Конструкция гнезда включает центральный пружинящий контакт (положительная клемма) и боковые усики (отрицательный контакт, соединённый с массой кузова). Постоянное воздействие влаги, грязи, перепадов температур, а также физические деформации при неаккуратном подключении гаджетов приводят к коррозии или нарушению целостности этих элементов.

При окислении на поверхностях контактов образуется непроводящий слой, препятствующий прохождению тока. Механические повреждения (например, отогнутый центральный штырь, трещины в пайке или сломанные боковые лепестки) нарушают плотное прилегание вилки потребителя, вызывая искрение, нагрев и полный отказ цепи. Особенно критично повреждение массового контакта, так как он крепится к кузову точечной сваркой и подвержен коррозии в месте соединения.

Диагностика и устранение неисправности

Для проверки состояния контактов выполните следующие действия:

  1. Отключите минусовую клемму АКБ.
  2. Извлеките гнездо прикуривателя из посадочного места, отсоединив разъём питания.
  3. Визуально оцените контакты:
    • Центральный штырь должен быть упругим и без потемнений.
    • Боковые лепестки – плотно прилегать к корпусу гнезда, без следов окалины или ржавчины.
    • Пайка проводов к контактам – целая, без трещин.
  4. Очистите элементы:
    • Удалите окислы мелкой наждачной бумагой (зернистость P400-600).
    • Обработайте контакты спиртом или очистителем электроники.
    • Восстановите геометрию погнутых лепестков пассатижами.

Важно! При сильной коррозии или обрыве проводов требуется замена гнезда целиком. Убедитесь в надёжности контакта массового провода с кузовом – зачистите точку крепления и обработайте антикором.

Тип поврежденияПризнакиСпособ ремонта
Окисление центрального штыряТусклая поверхность, зелёный/белый налётЗачистка наждачкой, обработка контактной смазкой
Деформация боковых лепестковНеплотный контакт с вилкой, искрениеАккуратное подгибание пассатижами
Коррозия массового соединенияРжавчина у основания лепестковЗачистка контакта на кузове, замена гнезда
Нарушение пайкиОтслоившиеся провода, трещиныПерепайка или установка нового узла

Демонтаж декоративной крышки монтажного блока

Начните с подготовки рабочей зоны: убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Переведите руль в крайнее нижнее положение для улучшения доступа к монтажному блоку, расположенному слева под приборной панелью водителя. Проверьте, чтобы ноги не касались педалей, исключая случайное смещение элементов салона.

Визуально определите защёлки крепления крышки – их две в верхней части и одна в нижней. Не применяйте излишнее усилие во избежание поломки пластиковых фиксаторов. При необходимости используйте пластиковую монтажную лопатку или плоскую отвёртку с защитой на рабочей части для минимизации риска повреждения обивки.

Пошаговая процедура снятия

Пошаговая процедура снятия

  1. Освободите верхние фиксаторы: Ухватитесь пальцами за выступ крышки в районе рулевой колонки. Плавно потяните её на себя и вниз до характерного щелчка, отпускающего первую пару защёлок.
  2. Отсоедините нижний крепёж: Слегка опустите крышку вниз, одновременно отводя её нижний край от приборной панели. Избегайте резких движений – нижний фиксатор имеет Г-образную форму и выходит из паза под углом.
  3. Извлеките элемент: После расцепления всех трёх защёлок аккуратно отведите крышку в сторону от блока предохранителей. При наличии подключённых разъёмов (например, для кнопки обогрева зеркал) осторожно отсоедините их, нажав на язычок фиксатора.
Элемент крепления Расположение Тип фиксации
Верхние защёлки Ближе к рулевой колонке Пластиковые U-образные крюки
Нижний фиксатор У торпедо над педалями Г-образный направляющий шип

Важно! Не пытайтесь полностью оторвать крышку при сопротивлении – перепроверьте положение защёлок. При монтаже сначала заведите нижний шип в паз, затем лёгким нажатием до щелчка закройте верхние фиксаторы. Убедитесь в отсутствии перекосов и надёжной фиксации по всему периметру.

Извлечение предохранителя при помощи монтажных щипцов

Отключите зажигание и выньте ключ из замка, чтобы обесточить бортовую сеть автомобиля. Определите точное расположение нужного предохранителя в монтажном блоке, используя схему на крышке блока или руководство по эксплуатации Лады Калины.

Возьмите специальные монтажные щипцы-съёмник, которые обычно находятся в гнезде основного блока предохранителей или в креплении на его крышке. Если инструмент отсутствует, допустимо использовать узкоплоскогубцы с изолированными ручками, но это повышает риск повреждения элементов.

Пошаговая процедура извлечения

  1. Разожмите губки щипцов, нажав на их рукоятки.
  2. Установите концы инструмента строго параллельно корпусу предохранителя, захватив его за пластиковые рёбра по бокам.
  3. Плавно сожмите рукоятки щипцов, обеспечивая равномерный зажим элемента без перекоса.
  4. Потяните предохранитель вертикально вверх без рывков и бокового раскачивания.

После извлечения визуально оцените состояние плавкой перемычки через прозрачный корпус. Трещины, оплавление или разрыв нити указывают на необходимость замены. Если перемычка цела, проверьте контакты гнезда на окисление.

ОшибкаПоследствиеПрофилактика
Перекос при вытягиванииПоломка креплений гнездаКонтроль параллельности щипцов
Захват за металлические контактыДеформация ножек предохранителяЗажим только за пластиковый корпус
Применение чрезмерного усилияРазрыв токоведущей нитиПлавное извлечение без рывков

При установке нового предохранителя убедитесь в полном совпадении номинала тока (например, F20 – 20А). Запрещается использовать элементы с несоответствующим значением или самодельные перемычки («жучки»), что может привести к возгоранию электропроводки.

Установка строго идентичного амперного номинала (15А)

Установка предохранителя номиналом, отличным от штатного 15А, категорически недопустима и создает серьезные риски. Использование предохранителя с меньшим номиналом (например, 10А) приведет к его частому перегоранию даже при нормальной работе штатного прикуривателя или подключении маломощных потребителей, рассчитанных на этот ток.

Гораздо опаснее установка предохранителя с большим номиналом (например, 20А, 25А или 30А). Такой предохранитель не сможет выполнить свою защитную функцию при возникновении короткого замыкания или значительной перегрузки цепи прикуривателя. Ток, превышающий расчетный для проводки цепи (рассчитанной на защиту 15А), будет протекать длительное время, вызывая перегрев и оплавление проводов, изоляции и даже элементов панели приборов, что чрезвычайно пожароопасно.

Причины обязательного использования предохранителя 15А

  • Соответствие сечению проводки: Провода цепи прикуривателя в Калине рассчитаны на максимальный ток, защищаемый предохранителем 15А. Превышение этого тока ведет к их перегреву.
  • Защита от пожара: Только предохранитель 15А гарантированно разорвет цепь при токе, который может вызвать возгорание изоляции или пластика.
  • Защита блока предохранителей: Перегрев в цепи может повредить сам блок предохранителей (монтажную колодку), вызвав оплавление посадочного места.
  • Корректная работа потребителей: Штатный прикуриватель и большинство разъемов, подключаемых в гнездо (зарядки, адаптеры), рассчитаны на работу в цепи, защищенной именно 15А предохранителем.
Установленный номинал Последствия Рекомендация
Меньше 15А (напр. 10А) Частые перегорания при нормальной нагрузке, невозможность использования прикуривателя по назначению. Недопустимо. Заменить на 15А.
15А (штатный) Надежная защита цепи прикуривателя от КЗ и перегрузок, соответствующих сечению проводки. Единственно правильный вариант.
Больше 15А (напр. 20А, 25А) Отсутствие защиты при перегрузке, высокий риск перегрева проводки, оплавления изоляции, возгорания. Повреждение монтажной колодки блока предохранителей. Категорически запрещено! Немедленно заменить на 15А.

Как правильно выбрать и установить предохранитель 15А:

  1. Убедитесь, что перегоревший предохранитель действительно имеет номинал 15А (обычно обозначен на корпусе и имеет синий цвет).
  2. Приобретите новый автомобильный предохранитель стандартного размера (чаще всего miniATO, реже ATO или low-profile miniATO) строго с номиналом 15 Ампер (синий).
  3. Перед установкой обязательно выньте ключ из замка зажигания.
  4. Найдите соответствующий слот в блоке предохранителей (F20 или F4 для прикуривателя, в зависимости от года выпуска Калины и типа блока).
  5. Аккуратно извлеките старый предохранитель с помощью специальных щипцов (часто находятся в блоке или в монтажном отсеке) или пинцета.
  6. Внимательно осмотрите контакты в посадочном месте на предмет оплавления или окисления. При сильных повреждениях требуется ремонт колодки.
  7. Установите новый предохранитель 15А в слот до характерного щелчка, убедившись, что он плотно и ровно зафиксирован.

Контроль плотности фиксации ножек в посадочном месте

Плотность прилегания ножек предохранителя к контактам блока напрямую влияет на стабильность работы цепи прикуривателя и предотвращает локальный перегрев. Недостаточная фиксация создаёт зону повышенного переходного сопротивления, что провоцирует искрение, окисление и оплавление пластика. Регулярная проверка исключает риски возгорания и выхода из строя смежных элементов.

Для контроля демонтируйте предохранитель F4 (15А) из монтажного блока, расположенного под панелью приборов со стороны водителя. Визуально оцените упругость латунных зажимов в гнезде – они не должны иметь деформаций или следов термического воздействия. Вручную проверьте усилие вставки/извлечения: ножки обязаны фиксироваться с ощутимым сопротивлением, исключая самопроизвольное выпадение или люфт.

Методы диагностики и устранения неполадок

Методы диагностики и устранения неполадок

  • Признаки слабой фиксации:
    • Предохранитель свободно двигается в гнезде при покачивании пальцем
    • На ножках или контактах блока видны потемнения, окисление или эрозия
    • Пластик блока вокруг гнезда F4 имеет желтоватый оттенок или оплавления
  • Способы восстановления контакта:
    1. Зачистите ножки нового предохранителя мелкозернистой наждачной бумагой
    2. Аккуратно подогните усики зажимов в гнезде тонкой отвёрткой для увеличения прижимного усилия
    3. Обработайте контактные группы аэрозолем-очистителем электронных компонентов
Состояние фиксацииВероятные последствияМеры реагирования
Нормальное усилие (3-5 Н)Стабильная работаПлановый визуальный контроль
Лёгкое извлечение (< 2 Н)Перегрев, оплавление корпусаПодгиб контактов, замена блока предохранителей
Клининг или застреваниеРазрушение ножек при заменеОчистка гнезда, смазка токопроводящим составом

Важно: после любых манипуляций проверьте отсутствие короткого замыкания в цепи прикуривателя тестером перед установкой нового предохранителя. Используйте исключительно оригинальные предохранители АПТ-15А с ножками толщиной 0.8 мм – дешёвые аналоги часто имеют уменьшенные габариты.

Тестирование работы прикуривателя после замены

После установки нового предохранителя и сборки узла, вставьте прикуриватель в гнездо и нажмите на него до фиксации. Дождитесь 15-20 секунд – при исправной работе спираль внутри накалится докрасна, после чего устройство должно автоматически отщелкнуться в исходное положение. Отсутствие нагрева указывает на неполадки.

Если прикуриватель не функционирует, выполните диагностику мультиметром. Включите зажигание и измерьте напряжение на центральном (+) и боковом (-) контактах гнезда: показания должны соответствовать 12В. Отсутствие напряжения свидетельствует о проблемах в цепи питания.

Алгоритм проверки при неработоспособности

  1. Визуальный осмотр гнезда: убедитесь в отсутствии деформации контактов, окисления или посторонних предметов.
  2. Прозвонка цепи:
    • Отсоедините разъем питания гнезда
    • Проверьте мультиметром целостность проводов от блока предохранителей до контактов
  3. Контроль массы: проверьте качество соединения отрицательного провода с кузовом автомобиля.
Показание мультиметраВозможная причина
12В на контактах гнездаНеисправность самого прикуривателя
0В на центральном контактеОбрыв цепи, сгоревший предохранитель
Колебания напряженияПлохой контакт в разъемах или коррозия

При успешном тестировании обязательно проверьте нагрузку – подключите автомобильное зарядное устройство или другой девайс к гнезду. Убедитесь в стабильной подаче питания без перебоев. Если приборы функционируют нормально, ремонт считается завершенным.

Применение предохранителей оригинального типа DIN

Использование оригинальных предохранителей стандарта DIN в автомобилях Lada Kalina обусловлено их точным соответствием требованиям бортовой сети. Эти элементы разработаны для номинальных параметров 12В/32В с токовой нагрузкой до 40А, что гарантирует защиту цепи прикуривателя от перегрузок и коротких замыканий без ложных срабатываний. Несовместимость с аналогами других стандартов исключает риски некорректной работы или оплавления контактов.

Конструкция DIN-предохранителей обеспечивает герметичное соединение с колодкой блока за счёт запатентованной формы корпуса и ножевых контактов. Применение цветовой маркировки по силе тока (например, жёлтый для 20А) ускоряет идентификацию вышедшего из строя элемента. Производитель строго регламентирует применение только сертифицированных компонентов, так как отклонения в размерах или материале проводящей перемычки нарушают тепловой баланс узла.

Критерии выбора и эксплуатации

  • Соответствие номиналу: Для прикуривателя Калины 1-го поколения используется предохранитель F7 (20А), в моделях после 2011 года – F18 (15А или 25А в зависимости от комплектации).
  • Проверка подлинности: Оригинальные детали имеют логотип производителя (например, BOSCH или ESKA) и маркировку стандарта ISO 8820-3 на корпусе.
  • Параметры замены: Допускается временная установка аналогов исключительно с идентичными характеристиками – класс защиты ATC/ATO, номинал ±0%.
ПараметрЗначение для DINРиск при нарушении
Толщина контакта0.8 ммПерегрев колодки
Сплав перемычкиЦинк-медьДосрочное перегорание
Допуск по току±5%Отказ защиты при нагрузке

Повторное использование перегоревшего предохранителя даже после чистки контактов недопустимо – коррозия внутренней перемычки снижает порог срабатывания. При частом выходе из строя элемента обязательна диагностика цепи прикуривателя на предмет КЗ или превышения нагрузки подключёнными устройствами.

Профилактические меры для продления ресурса цепи

Регулярно проверяйте состояние гнезда прикуривателя: удаляйте мусор, окислы и загрязнения с контактов с помощью сжатого воздуха или ватной палочки, смоченной в спирте. Избегайте попадания влаги и металлических предметов, способных вызвать короткое замыкание.

Контролируйте нагрузку на цепь: не подключайте устройства, суммарная мощность которых превышает номинал предохранителя (обычно 15А для Калины). Используйте только качественные адаптеры с надежной изоляцией и встроенной защитой от перегрузок.

Оптимизация эксплуатации

Оптимизация эксплуатации

  • Избегайте пиковых нагрузок: не включайте одновременно несколько мощных потребителей (компрессор + обогреватель сиденья)
  • Извлекайте вилку прикуривателя из гнезда при неработающем двигателе для предотвращения паразитного тока
  • Фиксируйте провода во избежание перетирания изоляции о металлические элементы кузова
Периодичность Действие Цель
Каждые 5 тыс. км Визуальный осмотр проводов цепи Выявление оплавлений или трещин изоляции
Раз в 2 года Замена штатного предохранителя Предотвращение деградации контактов
  1. При установке дополнительного оборудования (например, видеорегистратора) подключайте его через отдельный предохранитель
  2. Используйте термоусадочные трубки вместо изоленты при ремонте проводки
  3. Проверяйте плотность посадки предохранителя в блоке F4 (монтажный блок в салоне) – неплотный контакт вызывает перегрев

Список источников

При подготовке статьи о предохранителе прикуривателя в Lada Kalina использовались технические документы и экспертные материалы, посвящённые устройству, обслуживанию и ремонту электрооборудования данного автомобиля. Особое внимание уделялось проверке соответствия данных актуальным модификациям модели и корректности описания процедур замены элементов.

Ниже представлен перечень ключевых источников, содержащих детальную информацию о расположении, параметрах и особенностях работы предохранителя прикуривателя, а также инструкции по его диагностике и ремонту. Рекомендуется сверять данные с официальными техническими регламентами.

Перечень использованных материалов

  • Официальное руководство по эксплуатации и техническому обслуживанию Lada Kalina (издание АВТОВАЗ)
  • Книга "Электрооборудование Lada Kalina: схемы, неисправности, ремонт" (авторский коллектив издательства "За рулём")
  • Сборник электросхем Lada Kalina (модельный ряд 2004-2013 гг.)
  • Технические бюллетени сервисных центров Lada по типовым неисправностям электросистем
  • Методические рекомендации по диагностике цепей питания дополнительного оборудования (пособие для автоэлектриков)
  • Тематические разделы специализированных форумов: Lada.Online, Drive2.ru/Kalina, Калина-Клуб
  • Видеоинструкции по замене предохранителей в блоке БЦП (каналы автомобильных мастерских на YouTube)
  • Статьи из журналов "Автоэлектрик" и "Автодело" по ремонту гнезда прикуривателя

Видео: Замена прикуривателя калина
