Предохранители Ауди А6 С4 - ключевая информация

Статья обновлена: 18.08.2025

Электрические цепи Audi A6 C4 защищены предохранителями, которые предотвращают повреждение оборудования при коротких замыканиях или перегрузках.

Понимание их расположения и функций критически важно для диагностики неисправностей и самостоятельного ремонта электросистемы автомобиля.

В этой статье вы найдете полную информацию о блоках предохранителей, расшифровке их схем, методах проверки и правильной замене перегоревших элементов.

Расшифровка обозначений на крышке блоков предохранителей

Крышка блоков предохранителей Audi A6 C4 содержит схематическое изображение и буквенно-цифровые маркеры, точно соответствующие расположению элементов внутри блока. Каждый символ несет конкретную информацию о назначении предохранителя или реле.

Понимание этих обозначений критично для быстрой идентификации защищаемой цепи без необходимости обращения к мануалу. Ниже приведены ключевые принципы расшифровки.

Основные типы обозначений

  • Буква + Цифра (Пример: S12, S231):
    • S (Sicherung) – Предохранитель
    • Число – Порядковый номер в блоке
  • Только Цифра (Пример: 12, 231):
    • Альтернативное обозначение предохранителя (эквивалентно S12, S231)
  • Буква R + Цифра (Пример: R2, R11):
    • R (Relais) – Реле
    • Число – Порядковый номер реле

Расшифровка надписей цепей

Обозначение Описание цепи
KL.30 Постоянный "+" (напряжение напрямую от АКБ)
KL.15 "+" при включенном зажигании (1-м ключом)
KL.75 "+" при включенном зажигании (2-м ключом) и стартере
KL.31 Масса ("-")
Motor Системы двигателя (ЭБУ, форсунки, датчики)
Licht Внешнее освещение (фары, габариты)
Scheinwerfer Ближний/дальний свет фар
Bremse Тормозная система (стоп-сигналы, ABS)
Klima Климатическая установка
Sitzheizung Подогрев сидений
Radio Аудиосистема, магнитола
Scheibenwischer Дворники и омыватели стекол

Дополнительные символы

  1. Стрелки:
    • Указывают взаимосвязь между предохранителями/реле
  2. Пунктирные линии:
    • Выделяют группу цепей одного блока (основной/дополнительный)
  3. Номиналы (5A, 10A, 15A, 20A, 25A, 30A):
    • Указывают силу тока предохранителя (обязательно заменять на аналогичный!)

Таблица назначения предохранителей: защищаемые цепи и номиналы

Таблица назначения предохранителей: защищаемые цепи и номиналы

Плавкие предохранители в монтажном блоке Audi A6 C4 (1994-1997/2004) распределены по номерам позиций, где каждый элемент отвечает за конкретные электроцепи. Номинал указывается в амперах (А) и строго регламентирован производителем.

Для корректной идентификации отключите питание перед проверкой, используйте пинцет для извлечения. Замена на предохранитель большего номинала запрещена – это может вызвать перегрозу проводки или возгорание.

Позиция Номинал (А) Защищаемые цепи
1 10 Контроллер АКПП, датчик уровня тормозной жидкости
2 15 Дворники, омыватель лобового стекла
3 5 Подушка безопасности (SRS), диагностический разъем
4 10 Противотуманные фары (задние), подсветка номера
5 15 Стеклоподъемники (при наличии), центральный замок
6 5 Панель приборов, часы, комбинация приборов
7 10 Противотуманки передние, корректор фар
8 20 Бензонасос, система впрыска топлива
9 10 Аудиосистема, навигация (штатная)
10 15 Система ABS, гидроусилитель руля
11 5 Освещение салона, подсветка бардачка
12 7.5 Датчики двигателя (ДПКВ, ДМРВ), катушка зажигания
13 10 Стоп-сигналы, указатели поворотов
14 15 Обогрев сидений, зеркал, форсунки омывателя фар
15 25 Вентилятор радиатора (1-я скорость)
16 30 Вентилятор радиатора (2-я скорость)
17 15 Фары (ближний свет, левая сторона)
18 15 Фары (ближний свет, правая сторона)
19 10 Габаритные огни (левая сторона)
20 10 Габаритные огни (правая сторона)
21 15 Дальний свет (левая фара)
22 15 Дальний свет (правая фара)
23 25 Обогрев заднего стекла
24 30 Розетка прикуривателя

Важно: Расположение может отличаться в зависимости от года выпуска. Для точной идентификации используйте схему на крышке блока предохранителей или сервисную документацию конкретной модификации.

Определение перегоревшего предохранителя: визуальные признаки

Проверка целостности предохранителя начинается с визуального осмотра. Основной признак перегорания – разрыв токопроводящей плавкой нити (полоски) внутри корпуса. Она расположена между двумя металлическими контактами-ножками и обычно хорошо просматривается через прозрачный пластик корпуса.

Целая нить выглядит как тонкая непрерывная проволока или полоска металла, идущая от одного контакта к другому без разрывов. Ее цвет может варьироваться в зависимости от номинала предохранителя (например, красный для 10А, синий для 15А), но целостность – ключевой показатель.

Характерные признаки перегорания:

  • Разрыв нити: Четко видимый обрыв металлической полоски в любом месте.
  • Оплавление или почернение: Потемнение, обугливание или оплавление пластика корпуса вокруг нити.
  • Металлические брызги: Наличие мелких блестящих точек металла на внутренней поверхности корпуса (следы расплава нити).
  • Помутнение стекла/пластика: Задымленность или молочно-белый налет изнутри, особенно вокруг зоны разрыва.

Порядок проверки:

  1. Извлеките предохранитель из блока (используйте пластиковые щипцы или пинцет).
  2. Осмотрите его на ярком свету под разными углами.
  3. Сравните с заведомо исправным предохранителем того же номинала.
Состояние Вид нити Состояние корпуса
Исправен Сплошная, без разрывов Прозрачный, чистый
Перегорел Обрыв, частичное испарение Помутнение, копоть, оплавление

Важно: В редких случаях нить может перегореть почти без видимых следов. Если оборудование не работает, а предохранитель выглядит целым – проверьте его мультиметром в режиме прозвонки или замените заведомо исправным.

Пошаговая инструкция по замене предохранителя в салоне

Перед началом работ убедитесь, что зажигание автомобиля полностью выключено, ключ извлечён из замка. Подготовьте новый предохранитель с идентичным номиналом (например, 5A, 10A, 15A), который указан на корпусе сгоревшего элемента или в схеме блока.

Определите местоположение блока предохранителей: в Audi A6 C4 он находится слева под рулевой колонкой за пластиковой панелью. Для доступа открутите фиксирующие винты крестовой отвёрткой и аккуратно снимите защитную крышку.

  1. Найдите схему распиновки
    Изучите схему на внутренней стороне крышки блока или в руководстве по эксплуатации. Определите номер слота, соответствующий заменяемому оборудованию (например, F17 – прикуриватель, F5 – магнитола).
  2. Извлеките неисправный предохранитель
    Используйте пластиковый пинцет из комплекта блока (расположен в гнезде на крышке). Зажмите корпус предохранителя и потяните строго вертикально вверх без перекоса.
  3. Проверьте целостность элемента
    Визуально осмотрите металлическую нить внутри предохранителя. Если она разорвана или оплавилась – требуется замена. Дополнительно проверьте мультиметром в режиме прозвонки.
  4. Установите новый предохранитель
    Вставьте элемент в освободившийся слот до характерного щелчка. Обязательно соблюдайте номинал – установка предохранителя с большим током может вызвать возгорание проводки.
  5. Проверьте работоспособность
    Включите зажигание и протестируйте оборудование, связанное с заменённым предохранителем (фары, стеклоподъёмники, аудиосистему).
  6. Завершите работу
    Установите защитную крышку блока на место, зафиксируйте винтами. Уберите инструменты и утилизируйте сгоревший предохранитель.

Распространённые предохранители салона

НомерНоминал (А)Защищаемая цепь
F515Магнитола, антенный усилитель
F1720Прикуриватель, розетка 12V
F105Подушки безопасности
F2225Электростеклоподъёмники
F347.5Противотуманные фары

Как заменить предохранитель в моторном отсеке Ауди А6 С4

Как заменить предохранитель в моторном отсеке Ауди А6 С4

Перед началом работ заглушите двигатель, выключите зажигание и снимите отрицательную клемму с аккумулятора. Подготовьте пинцет для предохранителей (обычно находится в основном блоке предохранителей салона) и новый предохранитель строго соответствующего номинала (указан на корпусе старого или в схеме).

Откройте капот и найдите черный пластиковый блок предохранителей в районе аккумуляторной батареи со стороны водителя. Отожмите фиксаторы по периметру защитной крышки и снимите ее. На внутренней стороне крышки расположена схема с обозначением цепей и позиций предохранителей.

  1. Определите неисправный предохранитель:
    • Сравните позицию на схеме с отказавшим оборудованием (например, F23 отвечает за вентилятор охлаждения)
    • Извлеките подозрительный предохранитель с помощью пинцета
    • Проверьте целостность металлической нити: перегоревший элемент имеет явный разрыв или потемнение
  2. Проведите замену:
    • Вставьте новый предохранитель идентичного ампеража в соответствующее гнездо
    • Убедитесь в плотной фиксации до характерного щелчка
    • Запрещено использовать "жучки" или предохранители другого номинала
  3. Выполните проверку:
    • Подключите аккумуляторную клемму
    • Включите зажигание и проверьте работу восстановленной системы
    • Если оборудование не функционирует - повторите диагностику цепи

Установите защитную крышку обратно, зафиксировав все защелки. При повторном перегорании немедленно обратитесь к автоэлектрику для поиска короткого замыкания в цепи.

Необходимые инструменты для работы с предохранителями

Для корректной диагностики и замены предохранителей в Audi A6 C4 требуется минимальный набор специализированных инструментов. Без них безопасное взаимодействие с электросистемой автомобиля невозможно.

Использование неподходящих приспособлений (отверток, ножей) часто приводит к повреждению гнезд, коротким замыканиям или ложным показаниям при проверке цепей.

Базовый комплект

  • Пинцет для предохранителей (пластиковый или магнитный) – стандартно расположен в монтажном блоке под крышкой. Ключевой инструмент для аккуратного извлечения мини- и maxi-предохранителей без деформации контактов.
  • Мультиметр с режимом прозвонки – необходим для проверки целостности предохранителей (режим Ω) и диагностики напряжения в цепи (режим V=). Требует навыков работы с электроизмерительным оборудованием.
  • Контрольная лампа 12V – альтернатива мультиметру для быстрой проверки наличия напряжения на клеммах предохранителя.
  • Набор запасных предохранителей – должен включать все номиналы, используемые в модели (5A, 7.5A, 10A, 15A, 20A, 25A, 30A). Обязательно оригинальные или сертифицированные аналоги.

Дополнительные приспособления

Увеличительное стекло Для чтения маркировки на корпусе мелких предохранителей (цифра обозначает номинал в амперах).
Фонарик с узким лучом Освещение труднодоступных зон монтажного блока (особенно под рулевой колонкой и в багажнике).
Пластиковый монтажный инструмент Аккуратное снятие облицовочных панелей вокруг блоков предохранителей без царапин.

Выбор правильного номинала: последствия установки несоответствующего ампеража

Установка предохранителя с неподходящим номиналом тока создает серьезные риски для электросистемы автомобиля и безопасности. Превышение допустимого ампеража приводит к потере защитной функции: цепь остается незащищенной от перегрузок.

Использование предохранителя со значением ниже требуемого провоцирует ложные срабатывания защиты. Электрооборудование отключается при нормальной нагрузке, что вызывает нестабильную работу систем и неудобства в эксплуатации.

Основные опасности неправильного номинала

  • Пожарная опасность: Предохранитель с завышенным ампером не перегорит при перегрузке. Проводка начнет перегреваться, изоляция плавится, возможно возгорание.
  • Повреждение дорогостоящего оборудования: ЭБУ, генератор, аудиосистема или фары выйдут из строя из-за прохождения чрезмерного тока через неотключенную цепь.
  • Короткое замыкание: Расплавленная изоляция проводов может вызвать КЗ в соседних цепях, усугубляя повреждения.
  • Некорректная работа систем: Постоянное перегорание заниженного предохранителя парализует критичные узлы (топливный насос, зажигание, освещение).

Как определить правильный номинал

  1. Используйте официальное руководство (Audi A6 C4) или схему предохранителей на крышке блока.
  2. Проверьте маркировку на корпусе перегоревшего предохранителя (цифра с буквой "А").
  3. Никогда не заменяйте предохранитель "на глаз" или временным аналогом (скрепкой, проволокой).
Ситуация Предохранитель Последствия
Слишком высокий ампер 30А вместо 15А Расплавление проводки, возгорание, выход из строя приборов
Слишком низкий ампер 5А вместо 10А Частое перегорание, отказ системы (например, стоп-сигналов)

Важно: При частом перегорании корректного предохранителя ищите причину (короткое замыкание, неисправность потребителя). Установка более мощного предохранителя – грубая ошибка, устраняющая симптом, но усугубляющая проблему.

Цветовая маркировка предохранителей по току (миниатюрные и стандартные)

Цвет корпуса предохранителя является ключевым визуальным индикатором его номинального тока срабатывания. Эта стандартизированная система позволяет быстро идентифицировать параметры элемента без необходимости поиска цифровой маркировки. В Audi A6 C4 применяются как миниатюрные (лезвийные), так и стандартные (ножевые) предохранители, каждый со своей цветовой кодировкой.

Использование предохранителя с несоответствующим номиналом может привести к отказу оборудования или возгоранию проводки. Всегда сверяйте цвет заменяемого предохранителя с таблицей ниже и дублирующей маркировкой на его корпусе (цифровое значение указано на верхней части).

Маркировка миниатюрных предохранителей (Blade-type)

Маркировка миниатюрных предохранителей (Blade-type)

Цвет корпусаНоминальный ток
Оранжевый5 А
Коричневый7.5 А
Красный10 А
Синий15 А
Желтый20 А
Прозрачный/Белый25 А
Зеленый30 А
Фиолетовый35 А
Голубой40 А

Маркировка стандартных предохранителей (ATO-type)

Цвет корпусаНоминальный ток
Светло-коричневый5 А
Коричневый7.5 А
Красный10 А
Синий15 А
Желтый20 А
Прозрачный/Белый25 А
Зеленый30 А

Диагностика постоянного перегорания одного и того же предохранителя

Постоянное перегорание конкретного предохранителя указывает на наличие скрытой неисправности в цепи, которую он защищает. Следует немедленно прекратить эксплуатацию автомобиля, чтобы предотвратить риск возгорания или повреждения дорогостоящих компонентов. Механическая замена плавкой вставки без выяснения причин недопустима.

Первым шагом изучите электросхему Ауди А6 С4 для точного определения потребителей, подключенных к проблемному предохранителю. Отсоедините все устройства из этой цепи (лампы, моторы, блоки управления), после чего установите новый предохранитель. Если он остается целым – причина в одном из отключенных компонентов.

Методы поиска неисправности

Последовательно подключайте отключенные устройства, проверяя целостность предохранителя после каждого подключения. Перегорание при подсоединении конкретного потребителя укажет на его неисправность. Если предохранитель перегорает даже при полностью отключенной нагрузке – проблема в электропроводке:

  • Короткое замыкание на массу: Проверьте целостность изоляции проводов, особенно в местах перегибов возле дверей, лючка бензобака или под коврами.
  • Повреждение жгута: Осмотрите участки возле движущихся элементов (петли дверей, рулевая колонка) или вблизи источников тепла (выпускной коллектор).
  • Коррозия разъемов: Окислы в колодках создают переходное сопротивление, вызывающее перегрев и увеличение тока.

Для точной локализации КЗ используйте мультиметр в режиме прозвонки: отсоедините АКБ, снимите предохранитель, подключите щупы к контактам его гнезда. Звуковой сигнал мультиметра подтвердит наличие замыкания на массу. Поочередно отсоединяйте разъемы в цепи, исчезновение сигнала укажет на проблемный сегмент.

Типичные цепи для проверкиРаспространенные неисправности
Фары/габаритыДеформация отражателя, КЗ в блоке фар, вода в разъемах
Обогрев стекол/сиденийПеретирание нитей нагрева, залипание реле
Топливный насосЗамыкание обмоток, повреждение проводки под днищем
ПрикуривательЗабытые металлические предметы, нештатные потребители

Важно: При проверке цепи управления (например, для реле) убедитесь в отсутствии КЗ в катушке или управляющем проводе. Используйте лампу-пробник вместо предохранителя для безопасной диагностики – яркое свечение укажет на значительную токовую утечку.

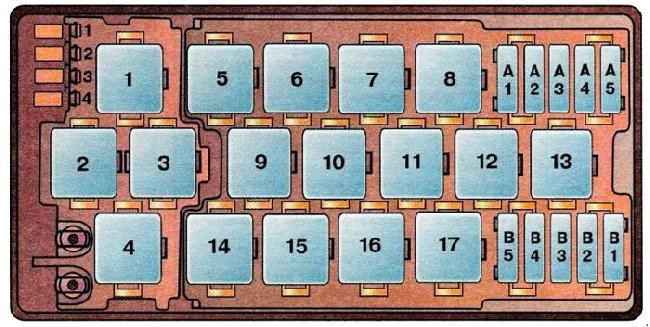

Проверка реле, связанных с часто выходящими из строя цепями

При диагностике проблем с электрооборудованием Audi A6 C4 особое внимание уделяется реле, управляющим цепями, подверженным частым отказам. Эти компоненты критичны для работы систем зажигания, топливного насоса, вентилятора охлаждения и фар. Неисправное реле может имитировать симптомы других поломок, поэтому его проверка – обязательный этап поиска неполадок.

Перед тестированием идентифицируйте целевое реле по схеме монтажного блока (расположен под капотом или приборной панелью). Для Audi A6 C4 наиболее проблемными считаются реле топливного насоса (J17), реле включения вентилятора радиатора (J279/J101) и реле двойного звукового сигнала (J4). Отключите аккумулятор перед извлечением детали.

Методы проверки

Для достоверной диагностики используйте комбинацию способов:

  • Визуальный осмотр: Ищите почернение корпуса, оплавление контактов или трещины.
  • Тест на "потрясывание": При включенной цепи встряхните реле – нестабильная работа (например, прерывистый звук клаксона) указывает на внутренний обрыв.
  • Проверка мультиметром:
    1. Переведите прибор в режим измерения сопротивления (Ω).
    2. Прозвоните управляющую катушку (выводы 85-86): сопротивление 60-120 Ом подтверждает ее целостность.
    3. Проверьте силовые контакты (выводы 30-87): при подаче 12В на катушку сопротивление должно упасть до ≈0 Ом.
  • Тест с источником питания: Подключите 12В напрямую к выводам 85 (-) и 86 (+) катушки. Исправное реле издаст четкий щелчок, а контакты 30-87 замкнутся.

Важно: При установке нового реле убедитесь в полном совпадении маркировки и номера детали. Использование аналогов с некорректными параметрами тока спровоцирует повторный отказ. Для профилактики замените реле-компаньоны в том же монтажном блоке, если они управляют сопряженными системами.

Предохранители системы зажигания: распространенные неисправности

Предохранители цепи зажигания в Audi A6 C4 защищают критически важные компоненты: катушки зажигания, блок управления двигателем (ECU) и датчики положения коленвала/распредвала. Их выход из строя мгновенно нарушает работу двигателя.

Основные причины неисправностей связаны с электрическими перегрузками, коррозией или механическими повреждениями. Регулярная диагностика этих элементов предотвращает внезапные отказы системы зажигания.

Типичные неисправности и их проявления

  • Перегорание плавкой вставки – вызвано коротким замыканием в проводах катушек, пробоем изоляции или неисправностью датчиков. Симптомы: полное отсутствие искры, двигатель не запускается.
  • Окисление контактов – возникает из-за попадания влаги в блок предохранителей. Признаки: прерывистая работа двигателя, рывки при разгоне, самопроизвольная остановка мотора.
  • Ослабление фиксации в гнезде – приводит к потере контакта и перегреву. Проявляется периодическим пропаданием искры на отдельных цилиндрах, троением двигателя.
  • Механическая деформация корпуса – трещины от вибраций или некорректного монтажа. Результат: нестабильное зажигание, ошибки ECU (P0300-P0306).
НеисправностьПоследствие для системы зажигания
Перегоревший предохранительПолное обесточивание катушек/ECU
Корродированные контактыСнижение напряжения на катушках
Несоответствие номиналаПовреждение катушек зажигания

Защита цепи топливного насоса и топливоподкачивающего насоса

Защита цепи топливного насоса и топливоподкачивающего насоса

Защита электрических цепей топливного насоса (основного) и топливоподкачивающего насоса (если установлен) в Audi A6 C4 реализована через плавкие предохранители. Эти элементы предотвращают повреждение проводки и компонентов системы питания при коротких замыканиях или перегрузках.

Предохранители устанавливаются в монтажных блоках салона или подкапотного пространства. Номиналы и расположение строго регламентированы производителем для корректного срабатывания защиты до выхода из строя дорогостоящих насосов или управляющей электроники.

Ключевые аспекты защиты

Ключевые аспекты защиты

  • Основной топливный насос: Защищается отдельным предохранителем (часто в диапазоне 15-25А). Типичное расположение – центральный монтажный блок в салоне (рядом с рулевой колонкой или в бардачке).
  • Топливоподкачивающий насос (на некоторых дизельных двигателях): Имеет собственный предохранитель (обычно 10-15А), часто размещенный в дополнительном релейном модуле или подкапотном блоке.
  • Реле управления: Цепи питания реле, активирующих насосы, также защищены предохранителями меньшего номинала (5-10А).
Компонент Типовой номинал предохранителя Распространенное расположение блока
Главный топливный насос (бензин/дизель) 15А, 20А, 25А Центральный монтажный блок (салон, левая сторона)
Топливоподкачивающий насос (дизель) 10А, 15А Дополнительный релейный модуль (подкапотное пространство/салон)
Реле топливного насоса 5А, 7.5А, 10А Центральный монтажный блок (салон)

Важно: Точные номиналы и позиции всегда сверяйте с электрической схемой конкретной модели и года выпуска (актуальная информация содержится в руководстве по ремонту или на крышке монтажного блока). Замена перегоревшего предохранителя без устранения причины неисправности приведет к повторному срабатыванию защиты.

Предохранители системы освещения: фары, габариты, подсветка

Электрические цепи системы освещения Audi A6 C4 защищены плавкими предохранителями, расположенными в основном монтажном блоке. Этот блок обычно находится в салоне автомобиля слева под панелью приборов или в нише для ног водителя, иногда под капотом в дополнительном блоке (уточняется по году выпуска и комплектации). Отказ одного из этих элементов мгновенно выводит из строя связанные с ним осветительные приборы.

Типичные симптомы перегоревшего предохранителя включают полное отсутствие света в одной или нескольких фарах (ближний/дальний), неработающие габаритные огни на одной стороне автомобиля, отказ подсветки номерного знака или внутренних ламп. Перед заменой визуально проверьте целостность нити предохранителя или используйте мультиметр.

Основные цепи и номиналы предохранителей

Распространенные предохранители освещения и их функции (номенклатура может отличаться в зависимости от года и рынка):

  • Фары ближнего света (левый борт): F10 (10A)
  • Фары ближнего света (правый борт): F11 (10A)
  • Фары дальнего света: F12 (левый, 10A), F13 (правый, 10A)
  • Передние габаритные огни: F7 (10A, часто совмещен с подсветкой номера)
  • Задние габаритные огни + подсветка номера: F14 (15A)
  • Подсветка салона (плафон): F3 (5A)
  • Приборная панель: F28 (5A)

Важно: Всегда заменяйте предохранитель на элемент ТОЧНО такого же номинала (указан на корпусе). Использование "жучков" или предохранителей большего номинала может привести к перегреву проводки и возгоранию. При повторном перегорании сразу после замены ищите короткое замыкание в цепи (проводка, патрон лампы, коррозия контактов).

Симптом Возможный предохранитель Типовой номинал
Не горит левая фара (ближний/дальний) F10 / F12 10A
Не работают задние габариты и подсветка номера F14 15A
Отсутствует подсветка приборов F28 5A
Не включается свет в салоне F3 5A

Для точной идентификации предохранителей конкретно вашего Audi A6 C4 обязательно сверяйтесь со схемой на крышке монтажного блока или с официальным руководством по эксплуатации. Схемы различаются у моделей до и после рестайлинга, а также для разных двигателей.

Блокировка АКПП из-за перегоревшего предохранителя (особенности трассировки)

Перегоревший предохранитель в цепи управления АКПП Audi A6 C4 часто приводит к полной блокировке коробки передач в аварийном режиме (обычно включается 3-я или 4-я передача). Проблема требует тщательной трассировки цепи, так как защищаемый предохранителем участок может включать несколько критически важных для работы АКПП компонентов и систем.

Сложность поиска заключается в разветвленной схеме электропитания АКПП, где один предохранитель обслуживает одновременно соленоиды переключения, блок управления, датчики скорости и режим "Kick-down". Обрыв питания в любой точке этой цепи провоцирует аварийную блокировку как мера защиты трансмиссии от повреждений.

Ключевые точки для трассировки цепи

При диагностике сосредоточьтесь на следующих элементах:

  • Основной предохранитель АКПП: Расположен в монтажном блоке салона (рядом с рулевой колонкой) или под капотом. Для C4 актуальны предохранители:
    • F15 (15А) - Питание соленоидов и блока управления J217
    • F14 (10А) - Датчики скорости, блокировка селектора
  • Цепь питания блока управления J217: Контакты 1 (масса) и 45 (+12V после предохранителя) на разъеме АКПП.
  • Цепь соленоидов: Проверка напряжения на контактах соленоидного блока при включенном зажигании.
  • Датчик Kick-down: Нажатие педали газа замыкает цепь через F14, обрыв вызывает аварию.
КомпонентСимптом при обрывеТочка проверки
Соленоиды переключенияОтсутствие реакции на селекторКонтакты соленоидного блока (разъем АКПП)
Блок управления J217Нет связи со сканеромПитание на фишке АКПП (конт. 45)
Датчики скорости (G38, G68)Скольжение при переключенииСопротивление датчиков (~1 кОм)
Кнопка блокировки селектораНевозможность снять с "P"Напряжение на кнопке

Важно: Перед заменой предохранителя обязательно отключите АКБ. Проверяйте цепь на КЗ мультиметром (режим "прозвонки") между "+" цепи и массой. Частые причины замыкания - перетертая изоляция жгута у аккумуляторного отсека или повреждение датчиков скорости. После ремонта выполните адаптацию АКПП через диагностический сканер.

Связь предохранителей с работой электростеклоподъемников и люка

Связь предохранителей с работой электростеклоподъемников и люка

Предохранители в Audi A6 C4 выполняют критическую роль защиты электрических цепей электростеклоподъемников и люка. Они разрывают цепь при перегрузках или коротких замыканиях, предотвращая повреждение дорогостоящих компонентов: мотор-редукторов, блоков управления и проводки. Без исправных предохранителей эти системы полностью теряют работоспособность.

Перегорание предохранителя – частая причина внезапного отказа стеклоподъемников или люка. Симптомы проявляются мгновенно: кнопки управления не реагируют, моторы не издают звуков. Особенно уязвимы цепи при механических препятствиях (примерзание стекол, заклинивание люка), когда электродвигатели потребляют ток выше номинального.

Ключевые предохранители и их расположение

  • Основной блок (салон): Предохранители стеклоподъемников обычно находятся в монтажном блоке слева под панелью приборов (номера варьируются по комплектации, например F15, F17).
  • Дополнительный блок (багажник/под капотом): Цепи люка могут защищаться отдельным предохранителем (часто в блоке SA в багажнике справа или под капотом – проверьте схемы на крышке блока).
  • Реле управления: Рядом с предохранителями часто расположены реле (например J139), отвечающие за подачу питания на моторы стеклоподъемников.
Тип неисправности Вероятный виновник
Не работают ВСЕ стеклоподъемники Основной предохранитель цепи (например F15) или реле управления
Не работает только один стеклоподъемник Предохранитель конкретной двери (если есть) или механическая/моторная неисправность
Люк не открывается/не закрывается Специализированный предохранитель цепи люка (часто 20-25А) или концевой выключатель

Важно: Всегда заменяйте предохранитель на аналогичный по номиналу (Ампераж указан на корпусе). Установка "жучка" или предохранителя с большим током приведет к возгоранию проводки. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи (оголенные провода, неисправный мотор, заклинивший механизм).

Обозначения резервных предохранителей в блоке Ауди А6 С4

Резервные предохранители в блоках Ауди А6 С4 расположены в специально отведённых слотах и маркируются буквой «R» (Reserve) с числовым индексом. Они предназначены для экстренной замены вышедших из строя основных предохранителей или подключения дополнительного оборудования.

В моторном отсеке и салонном блоке резервные позиции визуально выделены пустыми гнёздами с указанием номинала силы тока. На внутренней стороне крышки блока размещена схема с точным обозначением этих слотов, где резервы подписаны как «R1», «R2» и т.д. Рядом с гнёздами часто хранятся запасные предохранители разных номиналов.

Распространённые резервные позиции

Типовое расположение резервов для C4 (1994–1997 гг.):

  • Моторный отсек: Слоты R1–R6 (номинал 5A–30A)
  • Салонный блок (водительская сторона): Слоты R1–R4 (номинал 5A–25A)
БлокОбозначениеНоминалРасположение
Моторный отсекR1–R35A, 10A, 15AВерхний ряд, справа
Моторный отсекR4–R620A, 25A, 30AНижний ряд, слева
Салонный блокR1–R25A, 7.5AСекция B, позиции 8-9
Салонный блокR3–R415A, 25AСекция C, позиции 15-16

Важно: Нумерация и номиналы могут незначительно отличаться в зависимости от года выпуска и комплектации. Всегда сверяйтесь со схемой на крышке конкретного блока предохранителей перед заменой. Не используйте резервы с несоответствующим током – это может привести к повреждению электросистемы.

Проверка цепей напрямую при подозрении на короткое замыкание

Проверка цепей напрямую при подозрении на короткое замыкание

При визуально неочевидном коротком замыкании (КЗ) требуется метод прямого тестирования цепей. Отсоедините аккумулятор и извлеките проблемный предохранитель для предотвращения риска повреждения проводки.

Подготовьте мультиметр в режиме измерения сопротивления (Ω) или прозвонки. Один щуп зафиксируйте на контакте цепи со стороны нагрузки (где был предохранитель), второй – на надежной точке заземления кузова или минусовой клемме АКБ.

Порядок действий

Ключевые этапы диагностики:

  1. Отключите все потребители цепи (лампы, модули, реле)
  2. Снимите показания мультиметра:
    • Норма: бесконечное сопротивление (OL на дисплее)
    • Короткое замыкание: близкое к 0 Ом (писк прозвонки)
  3. При выявлении КЗ:
    1. Отсоединяйте разъемы компонентов цепи поочередно
    2. Контролируйте показания при каждом отключении
    3. Найдите участок/устройство, вызывающее замыкание
Показание мультиметраДиагностика
OL / ∞ ΩКЗ отсутствует
0.1–5 ΩПрямое замыкание на массу
Колебания 10–500 ΩЧастичное КЗ (провод на нагрев, влага)

Важно: Проверяйте цепь при снятом напряжении! Используйте схему электрооборудования Audi A6 C4 для точного определения точек подключения и разветвлений проводки.

Обновление карты предохранителей при установке нештатного оборудования

Установка дополнительного оборудования (сигнализации, усилителей, камер) требует подключения к бортовой сети автомобиля, что неизбежно влечет изменения в схеме электропитания. Игнорирование корректировки карты предохранителей приводит к ошибкам при диагностике неисправностей, риску перегрузки цепей и повреждению дорогостоящих компонентов из-за несоответствия номиналов защитных элементов.

Обновленная карта должна четко отражать все внесенные изменения: добавленные предохранители, переназначенные штатные цепи, точки подключения и сечение новых проводов. Это критически важно для последующего обслуживания, ремонта и безопасной эксплуатации транспортного средства, особенно при возникновении аварийных ситуаций или срабатывании защиты.

Алгоритм обновления схемы

  1. Фиксация исходных данных: Сфотографируйте штатный блок предохранителей и распиновку реле перед любыми вмешательствами.
  2. Расчет нагрузки: Определите ток потребления нового оборудования и подберите предохранитель с запасом 20-30% от этого значения.
  3. Выбор точки подключения:
    • Прямое питание от АКБ – для мощных потребителей (сабвуферы, инверторы) с обязательной установкой отдельного предохранителя у клеммы аккумулятора.
    • Штатные разъемы (например, прикуривателя) – для маломоточных устройств (видеорегистратор, GPS).
  4. Маркировка изменений: Используйте цветные стикеры на корпусе блока предохранителей с указанием назначения новой цепи.
Тип оборудованияРекомендуемый номинал предохранителяТочка подключения
Парктроник/камера5-7.5AЦепь задних фонарей (F34)
Магнитола/усилитель15-30AПрямое от АКБ + отдельный предохранитель
Сигнализация10-15AЦепь замка зажигания (F17)

Обязательные требования: Все новые линии защищаются индивидуальными предохранителями максимально близко к источнику питания. Запрещено подключение к цепям ABS, ECU, топливного насоса и систем безопасности. Используйте только клеммы «пигтейл» для врезки в штатную проводку без повреждения изоляции.

После монтажа распечатайте обновленную схему с пояснениями и разместите ее в бортовой документации. Проверьте отсутствие нагрева проводов и срабатывание защиты путем искусственного создания короткого замыкания через резистор на каждой добавленной линии.

Список источников

При подготовке материала о предохранителях Audi A6 C4 использовались специализированные технические ресурсы и документация. Эти источники содержат детальную информацию о схемах электрооборудования, номиналах защитных элементов и особенностях конструкции.

Для самостоятельного изучения темы рекомендуем обратиться к следующим проверенным материалам на русском языке.

  • Официальное руководство по эксплуатации Audi A6 C4 (1994-1997)
  • Электронные каталоги запчастей: ETKA, TecDoc
  • Форумы владельцев: AudiClub Russia, Drive2.ru (разделы по C4)
  • Профильные СМИ: журналы "За рулём", "Авторевю"
  • Видео-инструкции на YouTube-каналах автомобильных мастерских
  • Книга "Ремонт Audi 100/A6" издательства "Легион-Автодата"
  • Мануалы Haynes и Bentley Publishers по Audi C4
  • Технические бюллетени TSB (Technical Service Bulletins)

Видео: Ауди а6
