Предохранители Audi A6 С5 - надежная защита электрики
Статья обновлена: 18.08.2025
Электрооборудование современного автомобиля объединяет десятки сложных компонентов. Предохранители в Ауди А6 С5 выполняют ключевую защитную функцию, предотвращая катастрофические последствия коротких замыканий и перегрузок.
Эти компактные элементы, расположенные в монтажных блоках салона и подкапотинного пространства, преднамеренно разрушаются при превышении допустимой силы тока. Такое "самопожертвование" сохраняет дорогостоящие электронные модули, проводку и датчики.
Знание схемы предохранителей, их номиналов и регулярная диагностика – обязательное условие для поддержания бесперебойной работы всех систем автомобиля, от управления двигателем до комфортных функций.
Назначение блока предохранителей в салоне
Блок предохранителей в салоне Audi A6 C5 выполняет роль распределительного узла и защитного барьера для электрических цепей внутренних систем автомобиля. Он централизованно принимает энергию от аккумулятора и генератора, направляя её к потребителям через индивидуальные предохранители.
Каждый предохранитель в блоке рассчитан на строго определённую силу тока и разрывает цепь при превышении нагрузки, предотвращая перегрев проводки или выход из строя дорогостоящего оборудования. Это обеспечивает локализацию неисправностей без риска для всей электросистемы.
Ключевые функции блока:
- Защита потребителей: Отключает питание при коротком замыкании или перегрузке
- Распределение энергии: Организует подачу напряжения к системам:
- Освещение салона и приборной панели
- Электростеклоподъёмники и люк
- Аудиосистема и мультимедиа
- Прикуриватель и розетки 12V
- Упрощение диагностики: Чёткая маркировка позволяет быстро найти сработавший элемент
| Пример защищаемых систем | Последствия без предохранителя |
|---|---|
| Контроллер педалей | Выход из строя узла (300+ €) |
| Блок управления климатом | Повреждение процессора (от 400 €) |
| Центральный замок | Расплавление проводки дверей |
Блок предохранителей в багажнике Audi A6 C5
Расположен в левой нише багажного отделения за съемной пластиковой панелью. Обеспечивает защиту электроцепей задней части автомобиля и дополнительных систем.
Доступ к блоку требует снятия декоративной крышки, фиксируемой пластиковыми защелками. Внутри размещены плавкие вставки разных номиналов и несколько реле.
Ключевые предохранители и защищаемые системы
- F1-F5 (5-15A): задние фонари, стоп-сигналы, противотуманный фонарь
- F7 (20A): мотор стеклоочистителя заднего стекла
- F10 (25A): обогрев заднего стекла
- F15 (30A): усилитель аудиосистемы
- F22 (10A): центральный замок багажника
- F34 (7.5A): датчики парковки и освещение багажника
| Номинал | Последствия перегорания | Критичность |
|---|---|---|
| 5-10A | Отказ освещения, потеря сигналов торможения | Высокая (безопасность) |
| 20-30A | Отказ обогрева стекла, неработоспособность аудиосистемы | Средняя (комфорт) |
При диагностике неисправностей электрооборудования обязательно проверяйте состояние контактов в разъемах - окисление вызывает ложные срабатывания защиты. Замену производите только на предохранители штатного номинала.
Как снять крышку блока предохранителей

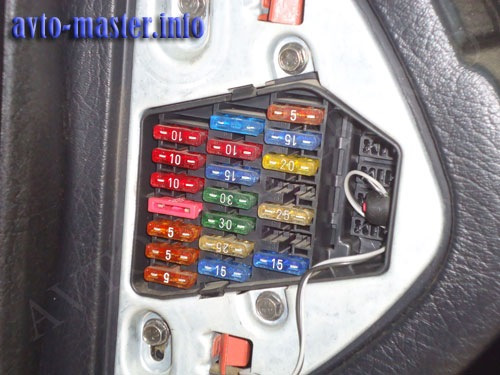

Блок предохранителей на Audi A6 C5 расположен в салоне слева от рулевой колонки под пластиковой панелью. Перед началом работ убедитесь, что зажигание автомобиля полностью выключено, а ключи извлечены из замка.
Подготовьте плоскую пластиковую лопатку или медиатор для бережного демонтажа. Избегайте металлических инструментов – они могут повредить панель или крепления. При работе в вечернее время используйте фонарик для лучшей видимости.
- Найдите панель блока: опустите взгляд ниже рулевой колонки – вы увидите прямоугольную крышку размером ≈15х25 см с выступающей ручкой-углублением в нижней части.
- Освободите фиксаторы: пальцами крепко возьмитесь за нижний край крышки в зоне ручки. Потяните её на себя и вниз одновременно, прикладывая умеренное усилие.
- Отсоедините защёлки: при движении крышки вы услышите характерный щелчок – это срабатывают боковые пластиковые фиксаторы. Не прилагайте резких усилий.
- Извлеките крышку: после расстёгивания защёлок аккуратно выведите нижнюю часть панели из направляющих, затем полностью снимите элемент.

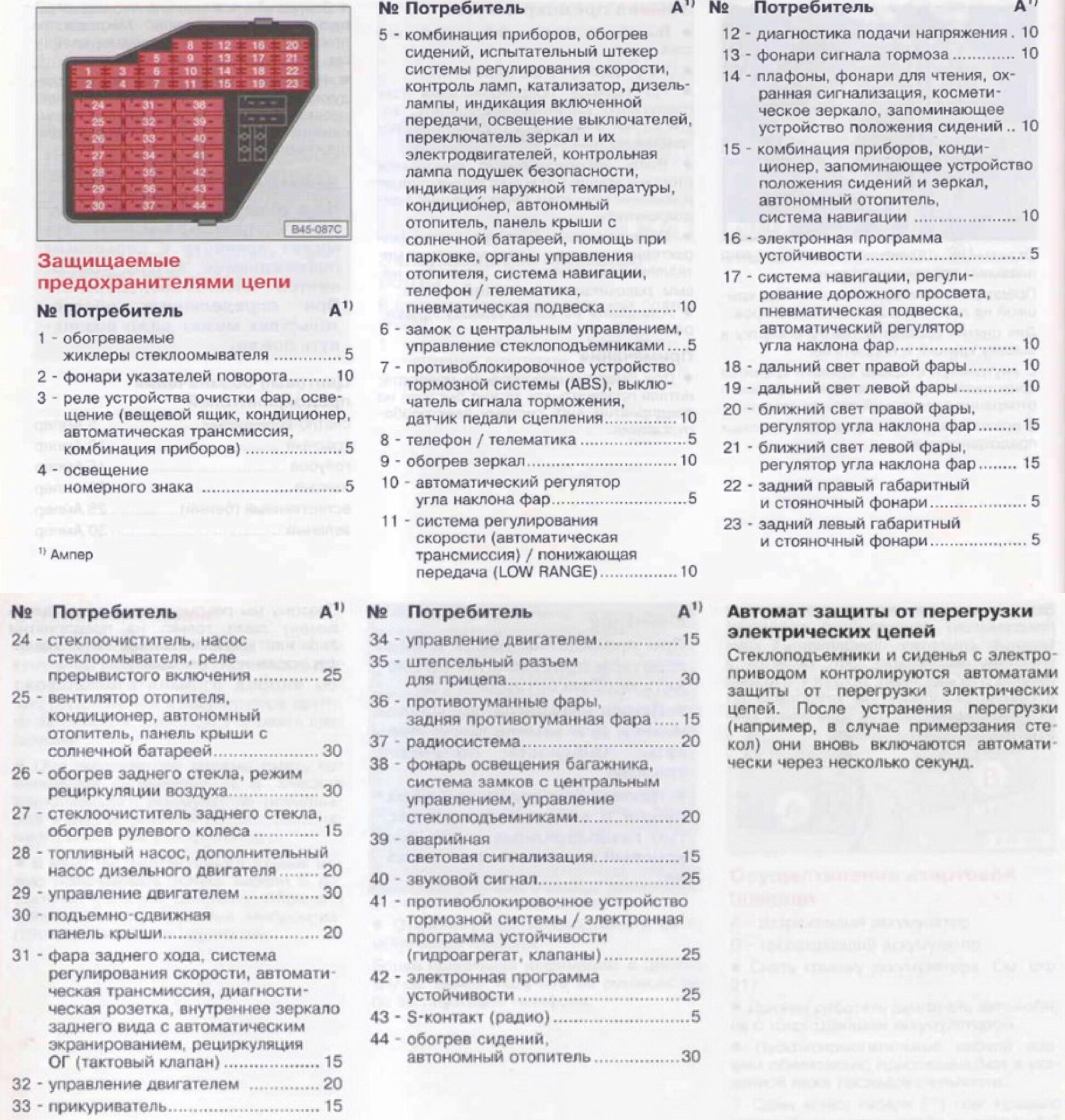

На внутренней стороне крышки вы найдёте схему расположения предохранителей и реле. При обратной установке совместите верхние крепления с пазами на корпусе блока, затем нажмите на нижнюю часть до щелчка фиксаторов.
Расшифровка значений на схеме
Схема предохранителей в Audi A6 C5 содержит стандартизированные обозначения для каждого элемента. Цифры в позициях (например, S1, S5) указывают на уникальный номер предохранителя в блоке. Буквенные индексы и символы рядом с номером обозначают защищаемую цепь или устройство.
Номинал тока (в амперах) всегда указан рядом с номером – это критически важный параметр при замене. Например, маркировка "S3/10A" означает предохранитель №3 на 10 ампер. Цвет корпуса также дублирует номинал: оранжевый – 5А, красный – 10А, синий – 15А, желтый – 20А.
Ключевые обозначения цепей
| Обозначение | Расшифровка |
|---|---|
| S | Предохранитель (от нем. Sicherung) |
| K | Реле (от нем. Relais) |
| ZL | Зажигание (Zündschloss) |
| KL30 | Постоянный "+" от аккумулятора |
| KL15 | "+" после включения зажигания |
| ABS | Антиблокировочная система |
| ECU | Блок управления двигателем |
| Light | Освещение (фары, габариты) |
| Wiper | Дворники и омыватель |
| Heater | Печка, обогрев сидений/зеркал |
| Fan | Вентилятор охлаждения |
| Power Window | Электростеклоподъемники |
| Central Lock | Центральный замок |
| Radio | Аудиосистема, магнитола |
Инструменты для замены предохранителей
Для безопасной и корректной замены предохранителей в Audi A6 C5 потребуется минимальный, но специализированный набор инструментов. Правильный инвентарь исключает риск повреждения элементов электросистемы и облегчает доступ к блокам предохранителей.
Работы следует проводить при выключенном зажигании, предварительно изучив расположение блоков (салонный – под панелью водителя, моторный – в нише багажника или под капотом). Использование неподходящих приспособлений может привести к деформации контактов или ложным диагнозам неисправностей.
Необходимый набор инструментов
| Инструмент | Назначение |
|---|---|
| Специальный пластиковый пинцет | Аккуратное извлечение предохранителей из гнезд без риска замыкания контактов. Часто входит в комплект авто (расположен в основном блоке). |
| Тестер-мультиметр | Проверка целостности предохранителей (режим прозвонки) и диагностика напряжения в цепи при сомнениях в работоспособности элемента. |
| Фонарик с узким лучом | Освещение труднодоступных зон блоков предохранителей для визуальной идентификации маркировки номинала и положения элементов. |
| Набор запасных предохранителей | Обязательное наличие дубликатов нужных ампер-типов (5A, 7.5A, 10A, 15A, 20A, 25A, 30A), соответствующих оригинальным характеристикам. |
Важные уточнения:
- Металлический пинцет или плоскогубцы запрещены – высока вероятность короткого замыкания контактов.
- Перед установкой нового предохранителя обязательно сверьтесь с диаграммой на крышке блока для правильного позиционирования.
- При частом перегорании одного предохранителя используйте мультиметр для поиска утечки тока или замыкания в цепи.
Поиск неисправного предохранителя по симптомам
При отказе конкретного электрооборудования на Audi A6 C5 первым шагом является сопоставление симптома с цепью, защищаемой предохранителем. Каждое устройство связано с определенным плавким элементом в блоках салона или моторного отсека.
Симптоматика прямо указывает на проблемный участок: например, неработающие фары сигнализируют о возможном перегорании F1-F2, а отказ стеклоподъемников – о проверке F7. Точное соответствие исключает хаотичную проверку всех предохранителей.
Ключевые соответствия симптомов и предохранителей
| Симптом | Номер предохранителя | Расположение блока |
|---|---|---|
| Не работают фары ближнего света | F1, F2 | Салон (водительская сторона) |
| Отказали стеклоподъемники | F7 | Салон (водительская сторона) |
| Не функционирует аудиосистема | F11 | Салон (водительская сторона) |
| Не работает прикуриватель | F6 | Салон (водительская сторона) |
| Не горят стоп-сигналы | F10 | Салон (водительская сторона) |
| Не включается вентилятор отопителя | F16 | Под капотом (основной блок) |
Для диагностики используйте тестер или визуальный осмотр на обрыв нити. Всегда заменяйте предохранитель строго на аналог с идентичным номиналом тока. Если новый элемент мгновенно перегорает – ищите короткое замыкание в цепи.
Как определить перегоревший предохранитель визуально
Визуальная диагностика предохранителей в Audi A6 C5 – самый быстрый способ выявить неисправность без приборов. Для корректной проверки автомобиль должен быть заглушен, а ключ зажигания извлечён из замка.
Снимите подозрительный предохранитель с помощью специальных пластиковых щипцов, расположенных в монтажном блоке (или миниатюрного съёмника). Держите элемент на просвет при естественном освещении либо используйте фонарик для детального осмотра.
Ключевые признаки перегорания
Разрыв токопроводящей нити: Основной показатель – видимый обрыв тонкой металлической полосы внутри прозрачного корпуса. Целая нить идёт непрерывно между контактами.
Дополнительные маркеры:
- Потемнение или нагар на внутренних стенках пластика возле контактов.
- Оплавление корпуса, деформация или изменение цвета (жёлтые/коричневые пятна).
- Металлические брызги на стекле – следы расплавленной нити.
| Состояние | Вид нити | Корпус |
|---|---|---|
| Исправен | Сплошная линия между ножками | Прозрачный, без изменений |
| Перегорел | Разрыв, шарики на концах | Потемнение, оплавление |
Важно: Проверяйте номинал предохранителя (указан на корпусе цифрами, например "15A") перед заменой. Установка элемента с несоответствующим током может вызвать возгорание.
Номиналы токов для разных контуров
Каждый электрический контур Audi A6 C5 защищён предохранителем строго определённого номинала, рассчитанного на максимальную нагрузку конкретной цепи. Превышение этого значения приведёт к перегоранию предохранителя, защищая дорогостоящие компоненты от повреждения при перегрузке или коротком замыкании.
Использование предохранителя с несоответствующим номиналом (завышенным или заниженным) нарушает защитную функцию. Слишком высокий ток срабатывания создаёт риск возгорания проводки, а слишком низкий вызывает ложные срабатывания и отказ оборудования даже при нормальной нагрузке.
Типовые номиналы предохранителей Audi A6 C5
| Контур | Номинал (А) | Примечание |
|---|---|---|
| Ближний свет фар | 10 | Отдельный предохранитель на каждую фару |
| Дальний свет фар | 10 | Отдельный предохранитель на каждую фару |
| Противотуманные фары | 10 | |
| Габаритные огни, подсветка | 5 | |
| Стоп-сигналы | 5 | |
| Омыватель фар | 20 | Высокая мощность моторов насосов |
| Обогрев заднего стекла | 30 | Один из самых мощных потребителей |
| Вентилятор печки (отопитель) | 30 | Зависит от скорости вращения |
| Прикуриватель | 15 | Защита от перегрузки при подключении устройств |
| Аудиосистема (магнитола) | 5-15 | Зависит от мощности и комплектации |
| Электростеклоподъёмники | 20-30 | Высокий пусковой ток двигателей |
| Блок управления двигателем (ECU) | 5-10 | Чувствительная электроника |
| Топливный насос | 15 | Критически важная цепь |
Важно: Точные номиналы всегда указаны на крышке блока предохранителей или в руководстве по эксплуатации конкретного автомобиля. Перед заменой предохранителя сверяйтесь с этими данными и используйте предохранитель строго соответствующего номинала.
Техника безопасного извлечения пистоном
Отключите зажигание и извлеките ключ из замка, убедившись в отсутствии питания в бортовой сети. Дополнительно снимите минусовую клемму с аккумуляторной батареи для полного исключения короткого замыкания. Определите точное расположение нужного предохранителя по схеме на крышке блока или в руководстве по эксплуатации автомобиля.
Используйте только специализированный пластиковый съемник-пистон, входящий в комплект Ауди А6 С5 или его точный аналог. Запрещено применять металлические инструменты (плоскогубцы, отвертки) из-за высокого риска повреждения контактов гнезда или корпуса предохранителя. Визуально проверьте целостность извлекаемого элемента перед процедурой – трещины или оплавления требуют особой осторожности.
Последовательность операций
- Плотно наденьте захват пистона на корпус предохранителя до характерного щелчка фиксаторов.
- Держите инструмент строго перпендикулярно плоскости блока предохранителей без перекоса.
- Плавно потяните пистон на себя равномерным усилием – резкие движения недопустимы.
- При сопротивлении проверьте полное раскрытие фиксаторов пистона и повторите попытку.
- Извлеченный предохранитель немедленно осмотрите на предмет перегорания:
- Прозрачный корпус: видимый обрыв металлической полосы.
- Непрозрачный корпус: измерение мультиметром в режиме прозвонки.
Установку нового предохранителя проводите обратным действием: вставьте элемент в гнездо до упора только пальцами, после чего восстановите питание АКБ. Пистон применяется исключительно для извлечения – монтаж им приводит к деформации контактов. Всегда заменяйте предохранители на изделия с идентичным номиналом тока, обозначенным на корпусе (например, 5А, 15А).
| Ошибка | Последствие | Правильное действие |
|---|---|---|
| Извлечение под напряжением | Короткое замыкание, выход из строя ЭБУ | Обязательное отключение АКБ |
| Применение металлического инструмента | Сколы пластика, замыкание соседних контактов | Использовать только штатный пластиковый пистон |
| Установка предохранителя пистоном | Разбалтывание гнезда, плохой контакт | Монтаж строго ручным нажатием |
При обнаружении повторного перегорания после замены проведите диагностику цепи на утечки тока или КЗ – эксплуатация с неисправной проводкой недопустима. Храните пистон в штатном гнезде на крышке блока предохранителей для предотвращения потерь.
Проверка контактов после замены
После установки нового предохранителя в блоке Audi A6 C5 необходимо тщательно проверить состояние контактных групп. Коррозия, загрязнения или ослабление соединений могут вызвать повышенное сопротивление и повторное перегорание элемента.
Убедитесь, что контакты гнезда плотно обжимают ножки предохранителя без зазоров. Любой люфт приведет к искрению, локальному перегреву и повреждению электроцепи.
Порядок контроля контактных соединений
- Визуально осмотрите гнездо на предмет:
- Окисления или зеленого налета
- Обесцвечивания пластика от перегрева
- Механических повреждений корпуса
- Проверьте фиксацию предохранителя в гнезде - он не должен шататься
- Зачистите контакты при необходимости:
- Используйте специальный очиститель электроразъемов
- Аккуратно обработайте контакты стекловолоконной щеткой
| Признак проблемы | Требуемое действие |
|---|---|
| Темные пятна на пластике | Замена гнезда, проверка нагрузки цепи |
| Зеленый налет на металле | Химическая очистка + нанесение контактной смазки |
| Деформация пружинных контактов | Аккуратное поджатие пассатижами или замена |
Обязательно протестируйте работу потребителя, защищаемого этим предохранителем. Если оборудование не включается - проверьте мультиметром наличие напряжения на контактах при включенной нагрузке. Разница более 0.5В между входом и выходом предохранителя указывает на проблемное соединение.
Аналоги оригинальных предохранителей
При замене перегоревших предохранителей в Audi A6 C5 владельцы часто рассматривают аналоги вместо оригинальных деталей (маркировка VAG/ETKA). Качественные аналоги должны строго соответствовать номинальному току (например, 5A, 10A, 15A), напряжению (12V) и типу корпуса (Mini, Standard, Maxi), используемому в конкретном блоке предохранителей автомобиля. Несоответствие параметров может привести к некорректной работе цепи или повреждению оборудования.
Крупные производители электротехнических компонентов, такие как Bosch, Hella, Littelfuse, предлагают сертифицированные аналоги, прошедшие тестирование на соответствие стандартам ISO 8820 и DIN. Эти изделия обеспечивают аналогичную оригиналу скорость срабатывания и дугогасящие характеристики, что критично для защиты чувствительной электроники: блока управления двигателем, фар, системы климат-контроля.
Критерии выбора аналогов
- Точное соответствие номиналам – ток и напряжение должны полностью совпадать с указанными на оригинальном предохранителе
- Тип корпуса – Mini (ATM), Standard (ATO/ATC) или Maxi для конкретного места установки
- Наличие цветовой маркировки – визуальное соответствие общепринятым стандартам (например, желтый – 20A)
| Параметр | Оригинал (VAG) | Рекомендуемый аналог |
|---|---|---|
| Номинал 5A | N 017 751 6 | Bosch 0937405101 |
| Номинал 15A | N 017 751 16 | Hella 6PT 009 107-151 |
| Номинал 30A (Maxi) | N 017 751 30 | Littelfuse MINI3020 |
Избегайте дешевых no-name аналогов без маркировки производителя – они часто имеют нестабильные характеристики срабатывания. При установке аналога проверяйте плотность прилегания контактов в гнезде: искрение в месте соединения повышает риск возгорания. Для ответственных узлов (ЭБУ, топливный насос) предпочтительнее использовать оригинальные детали.
Ошибки при установке несоответствующих амперов
Установка предохранителей с неправильным номиналом тока нарушает расчетную защитную характеристику цепи. Слишком высокий ампераж не разорвет цепь при перегрузке, что приведет к перегреву проводки и риску возгорания.
Низкоамперный элемент сработает ложно при штатной нагрузке, обесточивая исправные компоненты. Это вызывает хаотичные отказы оборудования: от пропадания света фар до полного отказа ЭБУ при перегорании критичных цепей.
Последствия применения несоответствующих номиналов
- Плавление изоляции: Провода перегреваются из-за протекания тока выше расчетного через "слабые" участки
- Выход из строя дорогостоящих блоков: Контроллеры, генератор или биксенон теряют защиту от КЗ
- Короткое замыкание в монтажном блоке: Расплавление пластиковых пазов и токоведущих шин
| Номинал (А) | Последствия занижения | Последствия завышения |
|---|---|---|
| 5-15 (маломощные цепи) | Частые перегорания, отказ датчиков | Разрушение тонких проводников |
| 20-30 (силовые потребители) | Неработающие фары, обогрев сидений | Повреждение реле, оплавление колодок |
| 40+ (питание модулей) | Самопроизвольная остановка двигателя | Критичный перегрев магистральных проводов |
Важно: Даже временная установка "жучка" или автопредохранителя другого цвета нарушает тепловой баланс системы. Замена всегда требует сверки с официальной схемой блока предохранителей, где указаны точные значения для каждого слота.
Сопутствующие реле и их функции
Реле в Audi A6 C5 выступают ключевыми управляющими элементами, дополняющими работу предохранителей. Они функционируют как электронные выключатели, замыкающие или размыкающие силовые цепи под воздействием слаботочных сигналов от кнопок, датчиков или блоков управления. Это защищает контрольные элементы от высокой нагрузки.
Основная задача реле – коммутация мощных потребителей (стартер, топливный насос, вентиляторы) без подачи большого тока через органы управления. Неисправное реле может вызвать полный отказ системы, несмотря на целый предохранитель.
Важнейшие реле Audi A6 C5 и их назначение
В монтажном блоке расположены несколько критически важных реле:
- Реле стартера (J53): Активирует стартер при повороте ключа. Защищает контакты замка зажигания от обгорания.
- Реле топливного насоса (J17): Включает бензонасос при включении зажигания и поддерживает его работу при запущенном двигателе.
- Реле вентилятора охлаждения (J279): Управляет работой основного и дополнительного вентиляторов радиатора в зависимости от температуры двигателя.
- Реле очистителя фар (J39): Запускает моторы омывателей фар только при включенном свете.
- Реле стеклоочистителя (J31): Отвечает за работу дворников в разных режимах (интервал, постоянная скорость, омыватель).
Дополнительные реле управляют системами комфорта и безопасности:
- Реле обогрева заднего стекла
- Реле звукового сигнала (клаксона)
- Реле центрального замка
- Реле противотуманных фар
Диагностика реле: При отказе оборудования проверяют не только предохранитель, но и соответствующее реле. Характерные признаки неисправности:
- Щелчки при включении без срабатывания системы
- Отказ цепи при исправном предохранителе
- Постоянная работа потребителя даже после выключения
Проверку выполняют заменой на заведомо исправное реле аналогичной маркировки или тестированием мультиметром (сопротивление обмотки, целостность контактов).
Диагностика мультиметром без извлечения
Многие предохранители в блоке Audi A6 C5 оснащены специальными контрольными точками на корпусе – металлическими выступами или площадками, расположенными над контактными ножками. Эти элементы позволяют проверить целостность плавкой вставки, не извлекая её из гнезда, что экономит время и снижает риск повреждения разъёмов.
Для диагностики мультиметр переводится в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω). Щупы прибора плотно прижимаются к парным контрольным точкам проверяемого предохранителя. Важно обеспечить прямой контакт металла щупов с металлом площадок, исключая касание соседних элементов.
Интерпретация результатов
| Показания мультиметра | Состояние предохранителя |
|---|---|
| Звуковой сигнал / ~0 Ом | Плавкая вставка цела (норма) |
| Обрыв (OL) / ∞ Ом | Предохранитель перегорел (требует замены) |
Критические правила безопасности:
- Зажигание обязательно должно быть выключено
- Избегайте замыкания щупами соседних контактов
- При отсутствии контрольных точек или окислении площадок – извлеките предохранитель для точной проверки
Обнаружение перегоревшего предохранителя – лишь первый этап. Сразу заменять его нельзя: необходимо выявить и устранить причину перегрузки (КЗ, неисправность потребителя), иначе новый элемент мгновенно выйдет из строя.
Почему нельзя ставить "жучки" вместо предохранителей
"Жучок" – самодельная замена предохранителя из проволоки, монет или других металлических предметов – не имеет калиброванного плавкого элемента. Он физически замыкает цепь, но не способен разорвать её при превышении допустимого тока. Это превращает защитную систему в бесполезную перемычку, игнорирующую принцип работы предохранителя.
Штатный предохранитель рассчитан на точный ток срабатывания (например, 5А, 10А, 20А). При коротком замыкании или перегрузке он мгновенно расплавляется, отключая аварийный участок цепи. "Жучок" сохраняет проводимость даже при критических значениях тока, провоцируя цепную реакцию разрушений.
- Пожарная опасность: Проводник в "жучке" раскаляется при перегрузке, воспламеняя изоляцию проводов и пластиковые элементы панели. Температура может достигать 500-700°C.
- Уничтожение электроники: Блоки управления (ЭБУ двигателя, ABS, климат-контроль) получают неконтролируемый ток. Микросхемы и датчики выходят из строя из-за перегрева или импульсных скачков напряжения.
- Расплавление проводки: Изоляция проводов оплавляется, вызывая новые короткие замыкания. Требуется замена всего жгута – сложный и дорогой ремонт.
- Выход из строя источников тока: Генератор и АКБ работают в режиме экстремальной перегрузки, что сокращает их ресурс в 3-5 раз.
- Потеря диагностики: Перегоревший предохранитель указывает на проблему в конкретной цепи. "Жучок" маскирует неисправность, усложняя поиск причины.
| Параметр | Штатный предохранитель | "Жучок" |
|---|---|---|
| Срабатывание при перегрузке | Мгновенное размыкание цепи | Не размыкает цепь |
| Защита оборудования | Сохраняет дорогостоящие блоки | Гарантирует их выход из строя |
| Риск возгорания | Исключён | Критически высокий |
| Поведение при КЗ | Локализует проблему | Распространяет повреждения |
Установка "жучка" равносильна удалению предохранителя. Экономия 50 рублей на замене штатной детали приводит к затратам в 50-100 тысяч рублей на ремонт сгоревшей электроники или замену салонного жгута.
Типичные неисправности кондиционера из-за плавкой вставки
Перегоревший предохранитель кондиционера полностью обесточивает систему климат-контроля. Водитель замечает отсутствие холодного воздуха, неработающий вентилятор салона и погасшую индикацию на панели управления. Электронный блок управления климатом перестает реагировать на команды с кнопок или сенсора.
Основными признаками проблем с плавкой вставкой являются одновременное отключение компрессора, вентилятора радиатора конденсатора и вентилятора отопителя. Диагностику начинают с проверки предохранителей S42 (30A) и S43 (40A) в монтажном блоке салона, а также S180 (50A) в подкапотном блоке – конкретное расположение зависит от года выпуска и комплектации Ауди А6 С5.
Последствия перегорания предохранителей
- Блокировка компрессора – отсутствие хладагента в системе из-за отключения электромагнитной муфты
- Перегрев конденсатора – остановка вентилятора охлаждения радиатора кондиционера
- Прекращение циркуляции воздуха – отказ моторчика вентилятора печки из-за отсутствия питания
- Сброс настроек климат-контроля – потеря памяти ЭБУ при длительном обесточивании
Важно: Замена предохранителя без поиска причины приведет к повторному перегоранию. Обязательна проверка:
- Короткое замыкание в цепях вентиляторов
- Залипание реле J279 (компрессор) или J9 (вентилятор охлаждения)
- Механические заклинивания компрессора или подшипников электродвигателей
| Предохранитель | Ток | Защищаемые компоненты |
| S42 (салон) | 30A | Блок управления климатом, заслонки, датчики |
| S43 (салон) | 40A | Электродвигатель вентилятора отопителя |
| S180 (под капотом) | 50A | Компрессор кондиционера, вентилятор конденсатора |
Регулярная ревизия состояния плавких вставок и колодок подключения предотвращает коррозию контактов, которая вызывает перегрев и оплавление предохранителей даже при исправной цепи. Особое внимание уделяют разъемам вентилятора радиатора, подверженным воздействию влаги и реагентов.
Признаки проблем с прикуривателем и решения
Распространенные признаки неисправности прикуривателя на Audi A6 C5 включают отсутствие нагрева гнезда при нажатии, видимые повреждения (оплавленный пластик, искрение), нестабильную работу подключаемых гаджетов, а также перегорание предохранителя при попытке использования.
Частые причины: окисление контактов, короткое замыкание из-за попадания металлических предметов, механический износ гнезда или избыточная нагрузка от мощных потребителей. Проверка начинается с диагностики предохранителя F43 (15A) в монтажном блоке салона.
Диагностика и устранение неполадок
Последовательность действий:
- Извлеките прикуриватель, осмотрите спираль и корпус на деформации
- Проверьте предохранитель F43 мультиметром (номинал 15А)
- Очистите гнездо от мусора сжатым воздухом
- Протрите контакты спиртом при окислении
- Замерьте напряжение в гнезде при включенном зажигании (норма: 12В)
Решения в зависимости от проблемы:
| Симптом | Решение |
|---|---|
| Перегорел предохранитель | Замена F43 на аналогичный (15А) |
| Отсутствует напряжение | Проверка проводки до гнезда, ремонт обрыва |
| Механические повреждения гнезда | Замена штатного гнезда на новое |
| Слабая фиксация штекера | Аккуратный поджим боковых контактов |
Важно: Не устанавливайте предохранители увеличенного номинала - это может вызвать перегрозку проводки. При частом перегорании F43 проверьте потребителей на превышение мощности (макс. 180Вт) или установите отдельный блок питания для энергоемких устройств.
Проблемы с подсветкой салона: какая зона отвечает
Неисправности подсветки салона Audi A6 C5 часто связаны с перегоревшими предохранителями. Основная зона ответственности сосредоточена в блоке предохранителей салона, расположенном слева под панелью приборов.
Для диагностики проверьте предохранители, отвечающие за цепи освещения. Ключевым является F43 (10А), контролирующий подсветку приборной панели, кнопок и панели климат-контроля. Также задействованы F38 (5А) для освещения вещевого ящика и F44 (5А) для подсветки пепельницы.
Зоны ответственности предохранителей
- Приборная панель и кнопки: предохранитель F43 (10А)
- Плафоны основного освещения: F37 (15А) и F8 (15А) в дополнительном блоке багажника
- Бардачок и пепельница: F38 (5А) и F44 (5А)
- Подсветка ног водителя: F13 (5А)
При частичном отказе освещения обязательно сверьтесь с маркировкой на крышке блока, так как расположение может отличаться в зависимости от года выпуска.
Сброс ошибок ЭБУ после замены предохранителей
После замены перегоревшего предохранителя ошибки в памяти ЭБУ часто сохраняются, блокируя работу систем даже при исправной цепи. Электронные блоки управления фиксируют аномалии напряжения как сбои, требуя принудительного обнуления данных для восстановления функциональности оборудования.
Без сброса ошибок возможны ложные сигналы Check Engine, отказ АБС, климат-контроля или других систем, чьи цепи защищал предохранитель. Процедура обязательна после ремонта для синхронизации ЭБУ с восстановленной электросхемой.
Способы сброса ошибок
Основные методы очистки памяти электронных блоков:
- Через диагностический разъем OBD-II:
- Подключение совместимого сканера (VCDS, Delphi, Launch и др.)
- Выбор блока управления → раздел "Ошибки" → команда "Стереть коды неисправностей"
- Отсоединение АКБ:
- Снятие минусовой клеммы на 10–15 минут
- Краткосрочное замыкание отсоединенных проводов (для снятия остаточного заряда)
Важно: При использовании сканера сохраните логи ошибок до очистки – это поможет анализу причин перегорания предохранителя. После отсоединения АКБ потребуется повторная настройка часов, окон и адаптация дросселя.
| Метод | Преимущества | Недостатки |
|---|---|---|
| Сканер OBD-II | Точный сброс по системам, чтение параметров в реальном времени | Требует оборудования, навыков |
| Отсоединение АКБ | Доступен без инструментов, очищает все блоки | Сбрасывает настройки авто, адаптации |
После сброса выполните тестовый запуск двигателя и проверку систем (стеклоподъемники, фары, АБС). Если ошибки появляются вновь – ищите скрытые КЗ, неисправные потребители или повреждения проводки.
Оригинальные коды запчастей для Ауди С5
Оригинальные предохранители для Audi A6 C5 разработаны с учетом специфики электросистемы автомобиля. Они обеспечивают точное соответствие номиналам тока и быстродействию, что критично для защиты дорогостоящего электрооборудования.
Использование неоригинальных аналогов может привести к несвоевременному срабатыванию и, как следствие, к выходу из строя блоков управления, фар, аудиосистемы или других потребителей. Поэтому при замене всегда следует сверяться с официальными кодами запчастей.
Примеры оригинальных кодов предохранителей
| Расположение | Номинал | Оригинальный код |
|---|---|---|
| Блок в моторном отсеке (S231) | 150A | 4D0 951 235 |
| Блок в моторном отсеке (S243) | 40A | N 103 840 01 |
| Блок в салоне (S5) | 15A | N 017 751 2 |
| Блок в салоне (S10) | 10A | N 017 751 6 |
Хранение запасных предохранителей в автомобиле
Наличие комплекта исправных запасных предохранителей в салоне Audi A6 C5 – обязательное условие для оперативного восстановления работоспособности электросистемы при перегорании. Храните элементы в оригинальной заводской упаковке или специальном герметичном контейнере, защищающем от влаги, пыли и механических повреждений.
Идеальное место для размещения – штатный отсек блока предохранителей в салоне (часто оснащен крышкой с местом под запаску) или бардачок. Избегайте зон с экстремальными температурами (возле печки, под лобовым стеклом) и областей с риском вибрации.
Ключевые правила хранения
- Комплектность: Держите набор с номиналами, соответствующими установленным в авто (минимум 5А, 7.5А, 10А, 15А, 20А, 25А, 30А).
- Доступность: Размещайте так, чтобы быстро достать их при затемнении или в дорожной ситуации.
- Маркировка: Четко подпишите номинал на каждом или храните в секционном органайзере.
| НЕЛЬЗЯ | ПОЧЕМУ |
|---|---|
| Хранить россыпью в бардачке | Риск потери, деформации ножек, замыкания с металлическими предметами |
| Держать в багажнике без контейнера | Воздействие влаги, перепадов температур, вибрации |
| Использовать поврежденные | Ненадежный контакт, риск перегрева цепи |
Регулярно (раз в год) проверяйте целостность запаски и соответствие номиналов. Заменяйте предохранители с коррозией на контактах или следами перегрева корпуса. Утилизируйте перегоревшие элементы сразу – их повторное применение недопустимо.
Последовательность действий при частом перегорании предохранителей
При повторяющемся перегорании одного и того же предохранителя категорически запрещается устанавливать элемент с большим номиналом или временные "жучки". Это приведет к выходу из строя дорогостоящего электрооборудования или возгоранию проводки. Необходима системная диагностика для выявления истинной причины перегрузки.
Начинайте проверку только на заглушенном автомобиле с отсоединенной клеммой аккумулятора. Подготовьте мультиметр, схему электрооборудования Audi A6 C5 для вашего года выпуска, и набор запасных предохранителей соответствующего номинала. Работайте методично, исключая возможные причины поочередно.
Алгоритм поиска неисправности
- Идентификация цепи: По маркировке блока предохранителей определите, какие именно потребители защищает перегорающий предохранитель (фары, обогрев стекол, магнитола и т.д.).
- Визуальный осмотр:
- Проверьте провода цепи на оплавление, перетирание о кузовные элементы.
- Осмотрите разъемы и колодки на предмет окисления, подгорания контактов или попадания влаги.
- Убедитесь в отсутствии посторонних предметов (металлической стружки) в монтажном блоке.
- Поэтапное отключение потребителей: При включенном зажигании (но без запуска ДВС) поочередно отсоединяйте устройства из проблемной цепи. После каждого отключения устанавливайте новый предохранитель и проверяйте, перегорает ли он. Если перегорание прекратилось – неисправен последний отключенный компонент.
- Проверка на короткое замыкание мультиметром:
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Одним щупом касайтесь контакта подключения нагрузки в гнезде предохранителя, вторым – кузова автомобиля ("массы").
- Исправная цепь покажет высокое сопротивление или обрыв. Показание, близкое к нулю, подтверждает короткое замыкание на массу.
- Диагностика потребителей: Проверьте подозрительное устройство (например, мотор стеклоподъемника):
- Измерьте его сопротивление в отключенном состоянии (сравните с номиналом в технической документации).
- Оцените плавность хода механических частей (заклинивание увеличивает ток потребления).
- Контроль работы генератора: Запустите двигатель и измерьте мультиметром напряжение на клеммах АКБ. Значение выше 14.8В свидетельствует о неисправности реле-регулятора генератора, вызывающей скачки напряжения и перегорание предохранителей.
После устранения неисправности (замена поврежденного провода, неисправного потребителя, ремонт генератора) установите предохранитель строго заводского номинала. Если проблема сохраняется, необходим углубленный поиск обрыва "массы" или скрытого замыкания с использованием электросхемы и метода разбивки цепи на участки.
Влияние погодных условий на защиту цепей
Экстремальные температуры напрямую влияют на сопротивление проводки и нагрузку цепей. Сильная жара ускоряет изоляции и увеличивает риск коротких замыканий, тогда как мороз делает пластиковые элементы хрупкими, повышая вероятность механических повреждений электропроводки.
Повышенная влажность и конденсат провоцируют коррозию контактов и клемм, что ведет к росту переходного сопротивления. Это создает локальные перегрузки в цепи, незаметные без защиты, но критичные для электронных блоков управления в Audi A6 C5.
Ключевые риски и защитные механизмы
Предохранители Audi A6 C5 компенсируют погодные угрозы через:
- Мгновенное срабатывание при скачках тока от попадания влаги в разъемы
- Термостабильные характеристики, сохраняющие номинал плавких вставок при -40°C до +85°C
- Изоляцию критичных цепей (ЭБУ, фары, топливный насос) отдельными предохранителями
| Условие | Риск для цепи | Реакция предохранителя |
|---|---|---|
| Ледяной дождь | Короткое замыкание в блоке фар | Разрыв цепи до перегрева оптики |
| Песчаная буря | Абразивный износ изоляции | Защита от КЗ в поврежденных проводах |
| Высокая влажность | Окисление контактов генератора | Отсечка при перегрузке по току заряда |
Коррозионные процессы в монтажном блоке под капотом могут нарушить контакт предохранителя с колодкой. Регулярная проверка и очистка мест установки обязательна для сохранения мгновенного срабатывания защиты.
Список источников
При подготовке материалов о предохранителях Audi A6 C5 использовались специализированные технические документы и профильные издания. Основное внимание уделялось официальной информации и проверенным практическим руководствам.
Следующие источники содержат детальные сведения о схеме электрооборудования, расположении блоков предохранителей и их технических характеристиках для указанной модели.
- Официальное руководство по эксплуатации Audi A6 C5 (издательство Audi AG)
- Руководство по ремонту и техническому обслуживанию Audi A6 1997-2005 гг. (Haynes Publishing)
- Рабочая тетрадь по электрооборудованию Audi C5 (Audi Technical Training)
- Каталог предохранителей и реле Audi A6 C5 (Bosch Automotive Aftermarket)
- Технический бюллетень "Особенности диагностики бортовой сети Audi C5" (журнал "Автоэлектроника")
- База данных электрических схем Mitchell OnDemand (раздел Audi A6 4B)
