Предохранители Хендай Солярис - расположение и назначение

Статья обновлена: 18.08.2025

Электрические системы современных автомобилей защищены предохранителями – компактными устройствами, предотвращающими повреждение оборудования при коротких замыканиях или перегрузках.

Владельцам Hyundai Solaris важно понимать расположение и функции этих элементов: своевременная диагностика и замена перегоревших предохранителей позволяет избежать дорогостоящего ремонта.

Эта статья подробно объяснит назначение каждого защитного элемента в моторном отсеке и салоне автомобиля, а также его роль в работе конкретных систем Соляриса.

Расположение основного блока предохранителей (салон)

Основной блок предохранителей Hyundai Solaris в салоне расположен в нижней части приборной панели со стороны водителя. Точное местонахождение – слева от рулевой колонки, под пластиковой накладкой, которая выполняет функцию декоративного кожуха.

Доступ к блоку осуществляется без инструментов: защитная панель крепится на защелках. Для открытия необходимо аккуратно поддеть ее пальцами или пластиковым инструментом в районе верхнего или бокового края, после чего потянуть панель на себя.

Особенности конструкции и компоненты

Блок объединяет предохранители и реле, отвечающие за электросистемы салона и частично кузова. На внутренней стороне снятой крышки расположена схема с расшифровкой назначения каждого элемента. Основные защищаемые цепи включают:

• Систему зажигания и стартер
• Прикуриватель и розетки 12V
• Аудиосистему и мультимедиа
• Электростеклоподъемники и центральный замок
• Освещение салона (плафон, подсветка приборов)
• Дворники и омыватели
• Блок управления двигателем (часть цепей)

Внимание: На некоторых модификациях здесь же размещены предохранители для системы климат-контроля и подушек безопасности. Все элементы пронумерованы, а их номинал (амперы) указан на корпусе.

Доступ к салонному блоку со стороны водителя

Блок предохранителей салона в Хендай Солярис расположен в нижней части торпедо слева, рядом с местом водителя. Он скрыт за пластиковой защитной панелью, предназначенной для маскировки и предотвращения случайного контакта с электронными компонентами.

Для получения доступа к элементам блока необходимо выполнить несколько простых действий. Откровенно говоря, никаких специальных инструментов не требуется, но важно соблюдать осторожность во избежание повреждения пластиковых креплений или самих предохранителей.

Процедура открытия блока

1. Сядьте на водительское сиденье и сместитесь максимально влево для удобства.
2. Найдите вертикальную декоративную накладку, прилегающую к левой стороне торпедо (ближе к дверному проему).
3. Аккуратно подденьте панель пальцами за верхний край. Крепление осуществляется на пластиковых клипсах.
4. Потяните панель на себя до характерного щелчка, отсоединив все фиксаторы.
5. Полностью снимите крышку, освободив доступ к предохранителям и реле.

Важные нюансы:

• Не прилагайте чрезмерных усилий – клипсы хрупкие;
• На внутренней стороне снятой крышки обычно размещена схема с обозначением предохранителей;
• При замене элементов всегда используйте штатный пинцет из моторного отсека (красный).

Элемент на крышке	Назначение
Иконка "FUSE"	Указывает на расположение блока
Стрелка вниз	Точка приложения силы для снятия

После завершения работ установите панель на место, равномерно надавливая по периметру до фиксации клипс. Убедитесь в отсутствии щелей и надежном креплении во избежание дребезжания при движении.

Снятие защитной крышки блока в салоне

Защитная крышка предохранительного блока в салоне Hyundai Solaris расположена в нижней части левой стороны приборной панели, со стороны водителя. Для доступа к предохранителям и реле необходимо демонтировать эту пластиковую накладку, которая крепится исключительно на пластиковых защелках без использования винтов или болтов.

Перед началом работ убедитесь, что зажигание автомобиля полностью выключено, а ключ извлечен из замка. Рекомендуется снять обувь с массивной подошвой или использовать защитный чехол для педали тормоза, чтобы предотвратить случайные повреждения интерьера при наклоне.

1. Расположитесь на водительском сидении лицом к боковой панели.
2. Обхватите нижний край крышки пальцами в области ближе к двери.
3. Плавно потяните крышку строго перпендикулярно панели до характерного щелчка первой защелки.
4. Переместите руки к центральной части крышки, повторите усилие на отрыв.
5. Освободите последние защелки возле педального узла, полностью отделив крышку.
6. Отложите демонтированную деталь в безопасное место во избежание деформации.

При установке крышки обратно совместите все фиксаторы с посадочными гнездами и равномерно надавите по периметру до полного зацепления защелок. Важно: не прикладывайте избыточное усилие к краям крышки – это может привести к поломке креплений. Если элемент не устанавливается свободно, проверьте правильность позиционирования и отсутствие помех в виде проводов.

Расшифровка символов на крышке салонного блока

На крышке салонного блока предохранителей Hyundai Solaris нанесены стандартизированные графические символы и цифровые обозначения, соответствующие каждому защищаемому элементу электросистемы. Эти маркировки дублируют информацию из руководства по эксплуатации и позволяют быстро идентифицировать назначение предохранителя без дополнительных источников.

Цифры в прямоугольных рамках указывают на номинал тока (в амперах), например 10А или 25А. Символы рядом с ними визуально отображают защищаемое оборудование. Понимание этих значков критично при поиске неисправностей, замене элементов или подключении дополнительного оборудования.

Распространённые обозначения:

• ▲ или △ – Габаритные огни, подсветка номерного знака
• ❒ с волнистой линией внутри – Обогрев заднего стекла
• ∫) или ♪ – Аудиосистема, мультимедиа
• ☀︎ со стрелками – Климатическая установка, вентилятор печки
• ⏚ – Электропакеты (стеклоподъёмники, люк)
• ⏻ – Прикуриватель или розетка 12V
• ⓈⓊⓈ – Подушки безопасности (SRS)
• Ⓐ в круге – Система старт-стоп

Дополнительные маркеры	Значение
IG1/IG2	Цепи зажигания (1-я или 2-я группа)
ACC	Потребители при включённом зажигании
B+	Постоянное питание от аккумулятора
ECU	Блок управления двигателем

Важно: Цвет корпуса предохранителя соответствует его номиналу: оранжевый – 5А, жёлтый – 20А, синий – 15А, красный – 10А. При замене всегда сверяйте значение силы тока на корпусе элемента с маркировкой на крышке блока.

Функции предохранителей в салонном блоке

Предохранители в салонном блоке Hyundai Solaris отвечают за защиту электроцепей систем, непосредственно влияющих на комфорт и безопасность водителя и пассажиров. Они расположены в легкодоступной зоне (обычно слева под рулевой колонкой или в бардачке) для оперативного обслуживания.

Эти элементы предотвращают повреждение дорогостоящего оборудования при коротких замыканиях или перегрузках, разрывая цепь при превышении номинального тока. Каждый предохранитель отвечает за конкретный модуль, что упрощает диагностику неисправностей.

Ключевые защищаемые системы

• Освещение салона: плафон, подсветка ног, бардачка и перчаточного ящика
• Климат-контроль: вентилятор отопителя, управление заслонками, подогрев сидений
• Мультимедиа: аудиосистема, дисплей, USB-порты и прикуриватель
• Управление: стеклоподъемники, центральный замок, зеркала с подогревом
• Безопасность: подушки безопасности (SRS), датчики парковки, сигнализация
• Датчики и приборы: комбинация приборов, бортовой компьютер, датчик света

Тип цепи	Примеры компонентов	Последствия перегорания
Комфорт	Подогрев руля, прикуриватель	Отказ работы элементов
Информация	Экран мультимедиа, навигация	Потеря связи с устройствами
Безопасность	Датчики подушек безопасности	Загорается ошибка SRS на панели

Важно: Номинал предохранителей строго регламентирован производителем. Установка элементов с несоответствующим током может привести к повреждению проводки или возгоранию. Для точной идентификации функций всегда сверяйтесь со схемой на крышке блока или руководстве по эксплуатации.

Диагностика перегоревшего предохранителя визуально

Перегоревший предохранитель в Hyundai Solaris чаще всего определяется визуальным осмотром. Для корректной диагностики необходимо извлечь элемент из блока предохранителей, соблюдая осторожность и предварительно отключив соответствующий потребитель энергии.

Основным признаком неисправности является разрыв металлической плавкой перемычки внутри корпуса. Тщательно исследуйте прозрачную часть предохранителя при хорошем освещении, обращая внимание на целостность проволочного элемента.

Характерные визуальные признаки перегорания:

• Обрыв проволоки: Четко видимый разрыв тонкой проводящей нити между контактами.
• Потемнение стекла: Задымление или почернение внутренней поверхности прозрачного корпуса.
• Окисление/нагар: Темные пятна, налет или оплавленные участки на металлических контактных ножках.
• Деформация корпуса: Вздутие, трещины или оплавление пластика (в тяжелых случаях).

Сравнение исправного и перегоревшего предохранителя:

Состояние	Металлическая перемычка	Корпус	Контактные ножки
Исправный	Цельная, без разрывов	Прозрачный, чистый	Серебристые, без нагара
Перегоревший	Обрыв или оплавление нити	Потемневший или деформированный	Почерневшие, с окислом

Важно: Предохранители с неочевидными повреждениями (микротрещины, частичный обрыв) рекомендуется проверять мультиметром в режиме прозвонки. Замену всегда производите на элемент строго аналогичного номинала (указан на корпусе).

Инструменты для замены предохранителей своими руками

Замена перегоревших предохранителей в Hyundai Solaris требует минимального набора инструментов, но их правильный выбор обеспечит безопасность и сохранность элементов блока. Основные приспособления должны позволять аккуратно извлекать и устанавливать миниатюрные детали без повреждения контактов или соседних цепей.

Перед началом работ обязательно отключите отрицательную клемму аккумулятора для исключения короткого замыкания. Убедитесь в наличии схемы расположения предохранителей (обычно нанесена на внутреннюю сторону крышки блока или в руководстве по эксплуатации), чтобы точно идентифицировать неисправный элемент.

Необходимые инструменты и материалы

• Специальный пластиковый пинцет – часто входит в комплектацию авто (расположен в основном блоке предохранителей). Позволяет безопасно извлекать мини- и микро-предохранители за счёт формы захвата.
• Мультиметр или тестер-пробник – для подтверждения обрыва цепи перегоревшего предохранителя и проверки напряжения после замены.
• Набор новых предохранителей – строго соответствующего номинала (Амперы). Используйте только оригинальные или сертифицированные аналоги.
• Фонарик с узким лучом – для подсветки труднодоступных мест (например, блока в салоне за бардачком).
• Пластиковые монтажные щипцы с тонкими губками – альтернатива пинцету при извлечении крупных предохранителей (например, силовых).

Категорически избегайте металлических инструментов (отвёрток, плоскогубцев) для извлечения – они могут замкнуть контакты или повредить гнёзда. После замены визуально проверьте плотность посадки нового предохранителя и надёжно закройте крышку блока.

Номиналы токов и цветовая маркировка предохранителей

Номиналы предохранителей в Hyundai Solaris указывают максимальный ток, который элемент способен выдержать до перегорания. Этот параметр критичен для защиты электроцепей – слишком высокий номинал не сработает при перегрузке, а заниженный будет ложно отключать исправные системы. Стандартный ряд значений включает: 5А, 7.5А, 10А, 15А, 20А, 25А, 30А и 40А.

Цвет корпуса предохранителя соответствует его номиналу согласно международной системе маркировки, что позволяет быстро идентифицировать элемент без чтения цифр. Цветовая палитра унифицирована для всех блоков – моторного отсека и салонного (левая сторона торпедо). Это исключает ошибки при замене и упрощает диагностику неисправностей.

Соответствие цветов и номиналов

Номинал (А)	Цвет корпуса	Примеры защищаемых систем
5	Коричневый	Лампы подсветки, датчики парковки
7.5	Коричневый	Подушки безопасности, аудиосистема
10	Красный	Звуковой сигнал, прикуриватель
15	Синий	Стеклоочистители, противотуманные фары
20	Желтый	Розетка 12V, обогрев зеркал
25	Белый	ABS, электропривод люка
30	Зеленый	Вентилятор радиатора, двигатели стеклоподъемников
40	Оранжевый	Электроручник, блок управления двигателем

Важные нюансы:

• Предохранители Micro2, Mini и Standard типов используют одинаковую цветовую схему для одинаковых номиналов
• На корпусе дублируется цифровое значение (например, "25" на белом элементе)
• Запрещена установка "жучков" или предохранителей нештатного номинала – это провоцирует возгорание электропроводки

Порядок замены перегоревшего элемента в салоне

Процесс замены перегоревшего предохранителя в салонном блоке требует аккуратности и соблюдения правил безопасности. Перед началом работ убедитесь, что зажигание автомобиля полностью выключено, а ключ извлечён из замка.

Подготовьте новый предохранитель с точно таким же номиналом силы тока (указан на корпусе элемента и в схеме блока). Использование предохранителя с несоответствующим номиналом может привести к повреждению электрооборудования или возгоранию.

Пошаговая инструкция по замене

1. Определите местонахождение блока: Откройте боковую панель водительской зоны (ниже рулевой колонки слева).
2. Снимите защитную крышку: Надавите на фиксаторы и аккуратно потяните крышку блока предохранителей на себя.
3. Найдите неисправный элемент: Используйте пинцет из набора предохранителей (расположен в блоке или бардачке) для извлечения. Осмотрите металлическую нить внутри корпуса – перегоревший предохранитель имеет разрыв.
4. Извлеките дефектный элемент: Захватите пинцетом корпус предохранителя строго вертикально, без перекоса, и потяните вверх.
5. Установите новый предохранитель: Вставьте замену в соответствующий слот до характерного щелчка, соблюдая ориентацию контактов. Убедитесь в плотной посадке.
6. Проверьте работоспособность: Включите зажигание и активируйте цепь, которую обслуживает заменённый элемент (например, прикуриватель или подсветку).
7. Закройте блок: Установите крышку на место, нажимая на фиксаторы до полной посадки.

Расположение подкапотного блока предохранителей

Основной силовой блок предохранителей и реле (Power Distribution Center - PDC) Hyundai Solaris расположен в подкапотном пространстве, в моторном отсеке. Это самый крупный и важный блок, отвечающий за защиту цепей с высокими токами, связанных с ключевыми системами двигателя и шасси.

Чтобы получить к нему доступ, необходимо открыть капот автомобиля. Блок находится со стороны водителя (слева по ходу движения), в непосредственной близости от аккумуляторной батареи.

Как найти и открыть блок

Конкретно блок представляет собой прямоугольную черную пластиковую коробку, обычно установленную на специальной площадке или кронштейне рядом с аккумулятором. Он закрыт плотно прилегающей пластиковой крышкой.

Для открытия блока найдите фиксирующие защелки по его краям (чаще всего по бокам или сверху). Нажмите на эти защелки пальцами и осторожно потяните крышку вверх. Крышка должна легко сняться, открывая внутреннюю часть блока с установленными предохранителями и реле.

Важные отличия от салонного блока:

• Размеры: Предохранители и реле в подкапотном блоке, как правило, крупнее, чем в салонном, так как рассчитаны на более высокие токи.
• Силовые цепи: Этот блок защищает цепи, критически важные для работы двигателя, генератора, системы охлаждения, ABS, фар, стартера и других мощных потребителей.
• Реле: Здесь также расположены основные силовые реле (например, реле вентилятора охлаждения, реле топливного насоса, реле стартера, реле главного реле и т.д.).

Основные компоненты, защищаемые предохранителями подкапотного блока (примеры):

Номер/Позиция*	Назначение предохранителя	Типичный номинал (А)
Fuse 1 (Battery Main)	Главный предохранитель аккумуляторной батареи (очень крупный)	100, 120, 150
Fuse (Generator)	Генератор	150
Fuse (ABS 1 / ESP 1)	Блок ABS/ESP (часто несколько предохранителей)	30, 40
Fuse (Cooling Fan 1 / 2)	Электровентиляторы системы охлаждения радиатора (часто несколько)	40, 50
Fuse (Starter)	Стартер	30
Fuse (Ignition Coil)	Катушки зажигания	20
Fuse (Fuel Pump)	Топливный насос	15, 20
Fuse (Head Lamp High / Low)	Ближний/дальний свет фар (часто раздельно левый/правый)	10, 15

*ВАЖНО: Точное расположение (позиция), номинал и назначение каждого предохранителя и реле всегда указаны на внутренней стороне пластиковой крышки блока предохранителей и в руководстве по эксплуатации автомобиля конкретного года выпуска. Таблица выше приведена для общего понимания типичных компонентов.

Методы доступа к моторному отсеку Солярис

Перед выполнением любых работ в моторном отсеке Hyundai Solaris, включая проверку или замену предохранителей, двигатель должен быть полностью заглушен, а автомобиль поставлен на стояночный тормоз. Убедитесь в отсутствии движущихся частей (вентиляторы, приводные ремни) после остановки двигателя.

Доступ к основному моторному отсеку осуществляется через капот. Для его открытия используется двухступенчатый механизм, состоящий из внутреннего рычага освобождения и наружной защелки под капотом. Это стандартная конструкция, обеспечивающая безопасность и предотвращающая случайное открытие.

Процедура открытия капота

1. Найдите внутренний рычаг освобождения капота: Расположен в салоне автомобиля, под панелью приборов, в районе левой ноги водителя (со стороны двери). Обычно обозначен значком капота.
2. Потяните рычаг на себя: Приложите умеренное усилие и потяните рычаг до характерного щелчка или пока не почувствуете, что капот приподнялся с первой ступени фиксации. На приборной панели должен загореться индикатор открытого капота.
3. Перейдите к передней части автомобиля: Подойдите к капоту. Между капотом и решеткой радиатора (в центральной части) вы увидите небольшой зазор и выступающую подвижную защелку.
4. Откройте наружную защелку: Пальцем руки нажмите на эту защелку (часто требуется слегка приподнять капот другой рукой одновременно) и переместите ее вбок (обычно влево). Удерживая защелку в открытом положении, поднимите капот вверх.
5. Зафиксируйте капот в открытом положении: Найдите и достаньте штатную телескопическую подпорку из передней части моторного отсека. Вставьте конец подпорки в специальное отверстие на внутренней стороне капота, надежно зафиксировав его.

Важные замечания при работе:

• Никогда не оставляйте капот на подпорке без присмотра, особенно при ветре или на уклоне.
• Перед началом работ убедитесь, что капот надежно зафиксирован подпоркой.
• После завершения работ аккуратно снимите подпорку и верните ее в штатное посадочное место в моторном отсеке.
• Чтобы закрыть капот, опустите его примерно до высоты 30 см над замком и резко отпустите. Он должен захлопнуться и полностью зафиксироваться на обе ступени. Обязательно проверьте надежность закрытия: капот не должен шататься, индикатор на приборной панели должен погаснуть. Не хлопайте капотом с силой с большой высоты – это может повредить замок.

Дополнительные точки доступа к предохранителям (если применимо):

Расположение блока	Метод доступа	Примечание
Салон (под панелью приборов, слева)	Снять защитную крышку, открутив фиксирующие винты или отщелкнув зажимы.	Блок предохранителей салона. Доступ без открытия капота.
Моторный отсек (основной блок)	Открыть капот, снять крышку блока (обычно защелки).	Основной силовой блок предохранителей и реле. Требует открытия капота.

Снятие защитной крышки подкапотного блока предохранителей

Откройте капот автомобиля и зафиксируйте его штатной подпоркой. Найдите прямоугольный чёрный пластиковый блок в моторном отсеке, расположенный со стороны водителя у лобового стекла. Перед началом работ убедитесь, что зажигание выключено, а ключ извлечён из замка.

Визуально определите три защёлки на крышке блока: одну в верхней части и две по бокам. Проверьте чистоту рук и отсутствие влаги на поверхности во избежание попадания загрязнений в блок. Подготовьте чистую сухую поверхность для временного размещения снятой крышки.

Процедура демонтажа

1. Пальцами руки захватите верхний край крышки в зоне центральной защёлки
2. Нажмите большим пальцем на фиксатор сверху вниз до характерного щелчка
3. Переместите руки к боковым защёлкам, нажимая на язычки по направлению к центру крышки
4. Одновременно потяните крышку вертикально вверх без перекоса

При возникновении затруднений не применяйте инструменты – это может повредить фиксаторы. Приложите равномерное усилие ладонями по всей площади крышки. После демонтажа сразу осмотрите фиксаторы на предмет трещин или деформации.

Элемент	Расположение	Особенности снятия
Центральная защёлка	Верхняя треть крышки	Требует вертикального нажатия вниз
Боковые фиксаторы	Нижние углы крышки	Активируются сжатием внутрь

Храните снятую крышку вдали от нагревательных элементов и прямых солнечных лучей во избежание деформации пластика. Перед установкой обязательно совместите все направляющие пазы на крышке с ответными выступами на корпусе блока.

Назначение предохранителей силового блока под капотом

Силовой блок предохранителей в моторном отсеке Hyundai Solaris защищает наиболее энергоемкие цепи автомобиля от перегрузок и коротких замыканий. Основная функция этих элементов – предотвращение повреждения дорогостоящего электрооборудования и минимизация риска возгорания при аномальных скачках тока.

Предохранители в данном блоке отвечают за безопасную работу систем, критичных к стабильному электропитанию. Они разрывают цепь в случае превышения номинального тока, изолируя неисправный участок и сохраняя работоспособность остальных компонентов.

Ключевые предохранители и защищаемые системы

Обозначение	Номинал (А)	Назначение
ALT	150	Генератор и зарядка АКБ
ABS 1/2	40-60	Антиблокировочная система тормозов
COOLING FAN	50-80	Электровентилятор радиатора
ECU	20-30	Блок управления двигателем (ECU)
FUEL PUMP	15-20	Топливный насос
IGN	30-40	Система зажигания
STARTER	30-50	Цепь стартера
POWER OUTLET	20	Розетка 12V в салоне

Предохранители систем двигателя и управления

Блок предохранителей, отвечающий за системы двигателя и управления Hyundai Solaris, преимущественно расположен в моторном отсеке. Эти элементы защищают критически важные электронные компоненты от перегрузок и коротких замыканий, предотвращая дорогостоящие поломки.

Отказ даже одного предохранителя в этом блоке может привести к некорректной работе силового агрегата, остановке двигателя или потере управления трансмиссией. Регулярная проверка их целостности – обязательная часть технического обслуживания автомобиля.

Ключевые предохранители и реле

Основные защитные элементы в подкапотном блоке Solaris:

• Главное реле (Main Relay): Активирует питание системы управления двигателем (ECU) при повороте ключа зажигания.
• Предохранитель топливного насоса (Fuel Pump): Защищает цепь электробензонасоса. При перегорании двигатель не запустится.
• Предохранитель ECU (Engine Control Unit): Обеспечивает защиту блока управления двигателем. Выход из строя парализует работу мотора.
• Реле и предохранитель вентилятора охлаждения (Cooling Fan): Управляют работой электровентиляторов радиатора. Перегорание грозит перегревом двигателя.
• Предохранитель системы зажигания (Ignition Coil): Защищает катушки зажигания. Неисправность вызывает пропуски воспламенения.

Дополнительные защищаемые компоненты:

• Кислородные датчики (лямбда-зонды)
• Форсунки впрыска топлива
• Датчики положения коленвала/распредвала
• Клапан адсорбера системы EVAP

Обозначение на крышке	Номинал (А)	Защищаемая система
FUEL PUMP	15-20	Топливный насос, датчик давления топлива
ECU	10-15	Блок управления двигателем
IGN COIL	15-20	Катушки зажигания
O2 SENSOR	10-15	Датчики кислорода

Для точной идентификации всегда сверяйтесь со схемой на внутренней стороне крышки блока предохранителей вашего Solaris – расположение и номиналы могут варьироваться в зависимости от года выпуска и комплектации. Замена производится только на предохранитель идентичного ампеража во избежание повреждения электроники.

Реле в подкапотном блоке и их функции

Реле в подкапотном блоке Hyundai Solaris выполняют роль электромеханических переключателей, управляющих высоконагруженными цепями через низкоточные сигналы от ЭБУ или кнопок салона. Они обеспечивают защиту управляющей электроники от перегрузок и позволяют компактно размещать силовые элементы.

Расположение конкретных реле варьируется в зависимости от года выпуска и комплектации, но большинство из них сосредоточено в основном блоке предохранителей под капотом. Для точной идентификации следует использовать схему на крышке блока или руководство по эксплуатации транспортного средства.

Основные реле и их назначение

Название реле	Функция	Примечания
Главное реле (Main)	Активирует питание ЭБУ двигателя при включении зажигания	Критично для запуска двигателя
Топливного насоса	Управляет подачей напряжения на электробензонасос	Срабатывает на 2-3 сек при включении зажигания
Вентилятора охлаждения	Контролирует работу основного вентилятора радиатора	Дублируется для 2-х скоростных режимов
Стартера	Замыкает цепь питания стартера при повороте ключа	Связано с иммобилайзером
Противотуманных фар	Включает питание передних противотуманных фонарей	Только для комплектаций с опцией
Обогрева заднего стекла	Активирует нити нагрева на заднем стекле	Автоматически отключается через таймер

При диагностике неисправностей следует учитывать особенности работы реле:

• Характерный щелчок при включении свидетельствует об исправности катушки
• Частые отказы связаны с окислением контактов или перегревом корпуса
• Взаимозаменяемость реле возможна только при полном совпадении характеристик

Крупноамперные предохранители силовой цепи

Крупноамперные предохранители защищают ключевые силовые цепи Hyundai Solaris с высокими нагрузками: систему запуска, генератор, цепи питания основного блока предохранителей салона и критичные электронные модули. Они установлены в отдельном монтажном блоке под капотом, обычно рядом с аккумуляторной батареей или основным блоком предохранителей.

Эти элементы отличаются увеличенными габаритами и номиналами от 40А до 150А. Корпуса часто выполнены из прозрачного пластика с цветной маркировкой, что позволяет визуально контролировать целостность плавкой вставки. Перегорание такого предохранителя полностью отключает связанную систему.

Распространенные предохранители и их функции

Обозначение	Номинал	Назначение
ALT	120-150А	Защита цепи генератора
STARTER	40-50А	Цепь питания стартера
B+1/B+2	50-80А	Питание главного блока предохранителей
ABS	40-60А	Антиблокировочная система тормозов
BLOWER	40-50А	Мотор вентилятора отопителя
COOLING FAN	50-60А	Вентиляторы радиатора
P/OUTLET	40А	Розетки 12V

Важные особенности:

• Номиналы и маркировка могут отличаться в зависимости от года выпуска и комплектации
• Рядом часто расположены силовые реле (стартера, вентиляторов)
• Для доступа к блоку обычно требуется снять защитную крышку с защелками

Всегда сверяйтесь с диаграммой на крышке блока или руководством по эксплуатации. Замена должна производиться на предохранитель строго аналогичного номинала. Установка элемента с большим током срабатывания может вызвать повреждение электропроводки.

Схема расположения элементов в подкапотном блоке

Подкапотный блок предохранителей Хендай Солярис расположен в моторном отсеке со стороны водителя, рядом с аккумуляторной батареей. Он представляет собой прямоугольный чёрный корпус с защитной крышкой, на внутренней стороне которой нанесена схема размещения элементов.

Для доступа к блоку необходимо отщёлкнуть фиксаторы крышки и снять её. Все предохранители и реле пронумерованы согласно схеме, что позволяет быстро идентифицировать защищаемую цепь. Номиналы элементов указаны на их корпусах и дублируются в таблице на крышке.

Позиция	Номинал (А)	Назначение
1	40	Главное реле блока управления двигателем (ECU)
2	30	Реле и предохранитель вентилятора охлаждения
3	20	Топливный насос
4	15	Датчики кислорода, клапан адсорбера
5	10	Система зажигания
6	40	АБС (электрогидравлический блок)
7	30	Генератор
8	20	Блок управления АКПП
9	15	Фары (дальний свет)
10	10	Электроусилитель руля (EPS)

Адаптеры для дополнительного оборудования

Адаптеры (часто называемые "пирогами" или разветвителями) предохранителей в Hyundai Solaris предназначены для безопасного подключения дополнительных потребителей электроэнергии без вмешательства в штатную проводку. Они устанавливаются непосредственно в штатные посадочные места блока предохранителей, используя их для получения питания, и оснащены собственными предохранителями для защиты новой цепи.

Их основное назначение – обеспечение корректного и защищенного питания для оборудования, не предусмотренного базовой комплектацией автомобиля. Это позволяет избежать перегрузки штатных цепей, риска короткого замыкания и повреждения заводской электропроводки.

Типы адаптеров и их применение

В зависимости от типа подключаемого оборудования и места установки используются разные адаптеры:

• Мини-адаптеры (Mini Fuse Tap): Наиболее распространенный тип. Предназначены для посадочных мест мини-предохранителей. Используются для подключения маломощных устройств (DVR, навигация, сабвуфер малой мощности, подсветка).
• Micro2-адаптеры (Micro2 Fuse Tap): Для посадочных мест micro2-предохранителей (также часто встречающихся в Solaris). Применяются для аналогичных целей, что и мини-адаптеры.
• Адаптеры для предохранителей типа "стандарт" (ATO/ATC): Встречаются реже, так как в современных Solaris мини и micro2 более распространены. Используются для подключения более мощных потребителей при наличии соответствующих посадочных мест.

Ключевые особенности использования:

1. Выбор цепи питания: Адаптер вставляется в гнездо штатного предохранителя, отвечающего за цепь, которая включается/выключается вместе с зажиганием (ACC, IG1, IG2) или работает постоянно (BATT). Это определяет режим работы нового оборудования.
2. Номиналы предохранителей:
   • Штатной цепи: Номинал предохранителя в исходном гнезде должен остаться прежним для защиты заводского оборудования.
   • Новой цепи: В адаптер устанавливается отдельный предохранитель, номинал которого рассчитывается исходя из потребляемой мощности подключаемого устройства (обычно указана в Амперах или Ваттах).
3. Надежность контакта: Качественные адаптеры обеспечивают плотную фиксацию в гнезде и надежный обжим проводов, предотвращая нагрев и потерю контакта.
4. Безопасность: Категорически запрещается подключать оборудование напрямую к клеммам АКБ или штатным проводам без предохранителя, установленного как можно ближе к точке подключения. Адаптер решает эту задачу.

Распространенные точки подключения адаптеров в Solaris:

Блок предохранителей	Типичные цепи для адаптера	Подключаемое оборудование
Салонный (под панелью слева от руля)	ACC (Магнитола), C/Lighter (Прикуриватель), S/HTR (Обогрев сидений - если есть), Door Lock (Центральный замок)	DVR, навигатор, USB-зарядки, сабвуфер (малой/средней мощности), подсветка, сигнализация (часть цепей)
Подкапотный (моторный отсек)	BATT (Постоянный "+"), цепи мощных потребителей (например, обогрев стекла)	Мощные инверторы, лебедки, дополнительное освещение (прожекторы), мощные сабвуферы/усилители, компрессоры

Правила проверки предохранителей мультиметром

Перед проверкой мультиметром убедитесь, что зажигание автомобиля выключено. Извлеките подозрительный предохранитель из блока чистыми руками, используя специальные пластиковые щипцы, обычно расположенные в блоке или крышке. Визуально осмотрите плавкую вставку на предмет обрыва или потемнения – это предварительный, но не всегда надежный этап.

Переключите мультиметр в режим прозвонки (значок диода или звука) или измерения сопротивления (Ω). Обнулите показания при замере сопротивления, замкнув щупы. Убедитесь, что щупы прибора исправны и имеют хороший контакт с металлическими частями предохранителя.

Методика проверки

1. Прозвонка:
   • Приложите щупы мультиметра к обоим металлическим контактам предохранителя.
   • Звуковой сигнал (или показание "0" на экране) означает исправность.
   • Отсутствие сигнала (или "OL"/"1") указывает на обрыв.
2. Замер сопротивления:
   • Установите минимальный диапазон (например, 200 Ом).
   • Прикоснитесь щупами к контактам предохранителя.
   • Показание близкое к "0" (0.1-0.5 Ом) – предохранитель цел.
   • Показание "1", "OL" или бесконечность – перегорание.

Тип проверки	Исправный предохранитель	Перегоревший предохранитель
Прозвонка	Звуковой сигнал / "0"	Без сигнала / "OL"
Сопротивление (Ом)	≈0	Бесконечность (OL)

Важно: Не проверяйте предохранители под напряжением! Заменяйте перегоревший элемент только на предохранитель того же номинала (указан на корпусе). Если новый предохранитель сразу перегорает – ищите короткое замыкание в цепи.

Особенности реле Hyundai Solaris

Реле в Hyundai Solaris выполняют критически важную функцию коммутации мощных электрических цепей, защищая маломощные управляющие элементы (например, кнопки или контроллеры) от высоких токов. Они расположены в основном монтажном блоке под капотом (рядом с аккумулятором) и дополнительном блоке в салоне (за вещевым ящиком или под рулевой колонкой, в зависимости от года выпуска). Каждое реле отвечает за активацию конкретного энергоемкого потребителя.

Конструктивно реле Solaris представляют собой компактные герметичные или полугерметичные модули стандартных типоразмеров (чаще всего 5-контактные). Их выход из строя проявляется полным отказом связанного узла (например, неработающими фарами, вентилятором охлаждения или топливным насосом), при этом предохранитель цепи может оставаться целым. Замена требует строгого соответствия номиналам и схеме подключения.

Ключевые особенности

• Типовая маркировка: Обозначения на корпусе (например, Main, Blower, Head Lamp, Fuel Pump) четко указывают на управляемую систему.
• Стандартизация: Большинство реле взаимозаменяемы внутри блока при совпадении контактной схемы и тока нагрузки, что упрощает диагностику.
• Главное реле (Main Relay): Обеспечивает подачу питания на систему впрыска и ЭБУ двигателя при включении зажигания. Его неисправность блокирует запуск двигателя.
• Реле топливного насоса (Fuel Pump Relay): Активирует насос на несколько секунд при включении зажигания и постоянно при работающем двигателе. Часто срабатывает с задержкой для безопасности.
• Реле стартера (Starter Relay): Управляет втягивающим реле стартера, получая сигнал от замка зажигания. Защищает контакты замка от обгорания.
• Дублирование функций: Реле фар, обогрева стекол или вентилятора охлаждения могут быть разделены для левой/правой стороны или разных скоростей работы.
• Чувствительность к влаге: Реле в подкапотном блоке подвержены коррозии контактов при попадании воды, требуя периодической проверки.

Расположение блока	Важные реле	Последствия неисправности
Под капотом (основной)	Главное (Main), Стартера, Вентилятора охлаждения, Топливного насоса	Невозможность запуска, перегрев двигателя, остановка мотора
В салоне (дополнительный)	Фар, Дворцов, Обогрева стекла/зеркал, Звукового сигнала	Отказ внешнего освещения, очистки стекол, обогрева, звукового оповещения

Замена реле топливного насоса Солярис

Реле топливного насоса в Hyundai Solaris расположено в основном монтажном блоке под капотом автомобиля. Этот блок находится со стороны водителя, рядом с аккумуляторной батареей, и защищен пластиковой крышкой с обозначениями схемы расположения элементов.

Перед заменой убедитесь в неисправности реле: типичные признаки включают отсутствие звука работы насоса при включении зажигания, проблемы с запуском двигателя или внезапную остановку мотора. Проверьте предохранитель EFI (15А) в том же блоке – его перегорание может имитировать поломку реле.

Пошаговая процедура замены

Необходимые инструменты: новое реле (тип J/S 4pin, например 93410-12010), плоская отвертка.

1. Отсоедините минусовую клемму аккумулятора для безопасности.
2. Снимите крышку монтажного блока, поддев защелки отверткой.
3. Найдите реле топливного насоса по схеме на внутренней стороне крышки. Обычно оно обозначено как "Fuel Pump" и расположено в секции R3/R4 (зависит от года выпуска).
4. Вытяните неисправное реле строго вертикально, без перекоса.
5. Установите новое реле в посадочное место до характерного щелчка фиксатора.
6. Верните на место крышку блока и подключите аккумулятор.

Проверка после замены: включите зажигание (не запуская двигатель). В течение 2-3 секунд должен быть слышен легкий гул работающего топливного насоса. Если звук отсутствует, проверьте контакты реле и целостность предохранителя EFI.

Характеристика	Значение
Тип реле	4-контактное (JD2912-1Z)
Номинальный ток	20А
Расположение в блоке	Секция R3 (для моделей до 2017 г.), R4 (после 2017 г.)

Замена предохранителя прикуривателя на Hyundai Solaris

Перед заменой убедитесь, что зажигание автомобиля выключено, а сам прикуриватель не подключён к нагрузке. Приготовьте пинцет для извлечения предохранителей (обычно расположен в блоке) и новый предохранитель строго того же номинала (чаще всего 15А или 20А, уточните в руководстве или на крышке блока).

Салонный блок предохранителей Hyundai Solaris находится в нижней части приборной панели со стороны водителя, слева от рулевой колонки. Для доступа необходимо открыть защитную крышку, потянув её на себя.

Пошаговая инструкция замены

1. Найдите предохранитель прикуривателя:
   • На обратной стороне крышки блока предохранителей найдите схему с их расположением и обозначениями.
   • Ищите маркировку "CIGAR", "Lighter" или "POWER OUTLET".
   • Запомните или сфотографируйте позицию штатного предохранителя перед извлечением.
2. Извлеките неисправный предохранитель:
   • Используйте специальный пластиковый пинцет (часто закреплён в гнезде на крышке блока).
   • Аккуратно захватите корпус предохранителя и потяните его прямо вверх из гнезда.
3. Проверьте предохранитель:
   • Визуально осмотрите плавкую перемычку внутри прозрачного корпуса.
   • Перегоревший предохранитель имеет разорванную металлическую нить или оплавленный корпус.
4. Установите новый предохранитель:
   • Убедитесь, что номинал нового предохранителя (в Амперах) точно совпадает с номиналом старого.
   • Вставьте его в то же самое гнездо до полного контакта ножек.
   • Сила нажатия должна быть небольшой – не применяйте грубую силу.
5. Проверьте работу:
   • Включите зажигание (без запуска двигателя).
   • Вставьте в прикуриватель исправное устройство (например, зарядку телефона) или проверьте его подсветку.
   • Если устройство не работает – повторно проверьте правильность установки предохранителя и его номинал.

Важные предупреждения

Никогда не заменяйте предохранитель	на предохранитель большего номинала ("потяжелее") – это может привести к перегреву проводки и пожару.
Не используйте	металлические инструменты (отвёртки, плоскогубцы) вместо пластикового пинцета – высок риск короткого замыкания.
Если новый предохранитель	перегорает сразу после замены – в цепи прикуривателя существует серьёзная неисправность (короткое замыкание). Требуется диагностика у электрика.

Восстановление работы магнитолы после перегорания

Перегорание предохранителя магнитолы – частая причина внезапного отключения аудиосистемы в Hyundai Solaris. Первым шагом всегда должна быть диагностика и замена соответствующего плавкого элемента. Для этого необходимо точно определить расположение предохранителя, отвечающего за магнитолу, в монтажном блоке автомобиля.

После визуальной проверки целостности нити предохранителя с помощью пинцета извлеките неисправный элемент. Установите новый предохранитель строго того же номинала (указан на корпусе старого или в схеме). Использование "жучков" или элементов с неподходящим током может привести к повреждению электроники или возгоранию.

Пошаговая процедура замены

1. Отключите зажигание и извлеките ключ из замка
2. Найдите монтажный блок водителя:
   • Левая нижняя часть торпедо за пластиковой крышкой
   • Или со стороны пассажира (в нише за бардачком)
3. Используйте схему на обратной стороне крышки блока для поиска предохранителя магнитолы:

   Обозначение	Тип	Номинал
   AUDIO / RADIO	Mini ATM	15A (типовое значение)

4. Вставьте исправный предохранитель до характерного щелчка
5. Проверьте работоспособность магнитолы при включенном зажигании

Важно: Если новый предохранитель мгновенно перегорает – это указывает на короткое замыкание в цепи. Типичные причины: повреждение проводки, нештатное подключение оборудования или неисправность самой магнитолы. Требуется углубленная диагностика у специалистов.

Для предотвращения повторных перегораний избегайте подключения мощных потребителей через прикуриватель магнитолы и проверяйте контакты разъемов на отсутствие окислов. Регулярный осмотр предохранителей в рамках ТО снижает риски внезапного отказа аудиосистемы.

Работа с предохранителем системы AUDIO

Предохранитель аудиосистемы защищает электрические цепи головного устройства, динамиков и дополнительных аудиомодулей от перегрузок и коротких замыканий. Его перегорание приводит к полному отключению магнитолы, отсутствию звука, невозможности управления настройками или потере питания антенны.

В Hyundai Solaris этот предохранитель расположен в основном монтажном блоке салона, обычно находящемся в нижней части торпедо со стороны водителя. Точное положение указано на схеме под крышкой блока. Для моделей разных годов выпуска характерны номиналы 10А, 15А или 20А (уточняется по маркировке FUSE № или руководству).

Порядок проверки и замены

1. Заглушите двигатель и выньте ключ зажигания
2. Снимите пластиковую крышку блока предохранителей
3. Используя специальные пластиковые щипцы (идут в комплекте с блоком), извлеките предохранитель, соответствующий позиции "AUDIO" или "RADIO" на схеме
4. Проверьте целостность:
   • Визуально: перегоревшая нить видна через прозрачный корпус
   • Тестером: отсутствие сигнала между контактами
5. Установите новый предохранитель строго того же номинала
6. Проверьте работу аудиосистемы после включения зажигания

Параметр	Значение
Типовое расположение	Блок F46 (салонный)
Обозначение на схеме	AUDIO / RADIO / AMP
Цветовая маркировка	Красный (10A), Синий (15A), Желтый (20A)

Важно: установка предохранителя повышенного номинала может вызвать повреждение аудиоаппаратуры. При повторном перегорании немедленно диагностируйте цепь на предмет короткого замыкания в проводке или компонентах системы.

Неисправности электростеклоподъемников

Электростеклоподъемники Hyundai Solaris могут перестать функционировать из-за ряда проблем, начиная от перегоревших предохранителей и заканчивая механическими поломками. Диагностика неисправности требует последовательной проверки всех элементов цепи.

Наиболее простой и частой причиной является перегорание предохранителя, защищающего цепь питания стеклоподъемников. Однако, если предохранитель цел, необходимо искать другую причину.

Распространенные причины отказа

• Перегоревший предохранитель – нарушение целостности элемента в монтажном блоке (чаще всего F20/F21/F22 в салонном блоке).
• Неисправность кнопок управления – окисление контактов, физическое повреждение или залипание клавиш на водительской/пассажирской дверях.
• Выход из строя электродвигателя – износ щеток, заклинивание вала, обрыв обмотки или коррозия внутри мотора.
• Обрыв проводки – повреждение кабелей в дверных гофрах, коррозия разъемов или нарушение контактов в местах соединений.
• Сбой блока управления дверьми – программная ошибка или повреждение электронного модуля.
• Механические препятствия – заедание стекла в направляющих, обрыв тросика или поломка пластиковых шестерен в подъемном механизме.

Первым этапом диагностики всегда должна быть проверка соответствующего предохранителя в салонном монтажном блоке. Если элемент цел, последовательно исследуют кнопки управления, целостность проводки и работу электродвигателя при прямом подключении к АКБ.

Ремонт цепи освещения салона Hyundai Solaris

Проверьте предохранитель F30 (15А) в монтажном блоке салона, расположенном слева от рулевой колонки за защитной панелью. Используйте штатный пинцет из блока для извлечения предохранителя – если нить перегорела, замените на аналогичный номинал. Проверьте работу освещения после замены: при исправном предохранителе проблема сохраняется в цепи потребителей.

Осмотрите лампы плафонов салона и подсветки ног – перегоревшие экземпляры требуют замены с соблюдением типа цоколя (чаще C10W). Проверьте контакты патронов ламп на окисление, используя мультиметр для диагностики напряжения на разъёмах при включенном зажигании и открытых дверях. Отсутствие напряжения указывает на обрыв проводки между блоком предохранителей и потребителями.

Типовые неисправности цепи

• Обрыв провода в гибком переходе между кузовом и дверью (частая зона повреждения)
• Неисправность датчика положения двери в стойках кузова
• Коррозия контактов в разъёмах плафонов или монтажного блока
• Сбой в работе модуля кузовного контроля (BCM)

Компонент	Метод проверки	Норма
Плафон освещения	Подача 12В напрямую на контакты	Загорание лампы
Датчик двери	Замер сопротивления при открытии/закрытии	Изменение значения (0-∞ Ом)
Проводка	Прозвон цепей мультиметром	Целостность (0-2 Ом)

Для доступа к проводке двери снимите обшивку, проверяя состояние кабельной гофры. При обнаружении перелома жил восстановите соединение пайкой с термоусадкой. Сбои BCM требуют компьютерной диагностики – ошибки типа B1322/B1323 подтверждают неполадки модуля управления освещением.

Предохранитель цепи зарядки гаджетов

Данный предохранитель отвечает за защиту электрической цепи, питающей порты USB и гнездо прикуривателя в салоне Hyundai Solaris. Его основная функция – предотвращение повреждения электронных компонентов автомобиля и подключенных гаджетов при коротком замыкании, перегрузке или скачках напряжения в цепи зарядки.

Предохранитель расположен в салонном монтажном блоке. У большинства моделей Solaris этот блок находится в нижней части приборной панели со стороны водителя, за защитной пластиковой крышкой. Для доступа необходимо открыть водительскую дверь и снять крышку, открутив фиксирующие винты или отщелкнув крепления.

Характеристики и особенности

В зависимости от комплектации и года выпуска автомобиля, номинал предохранителя составляет 15А или 20А. Точное значение указано на корпусе самого предохранителя и дублируется на схеме, нанесенной на внутреннюю сторону крышки блока. При перегорании элемента наблюдаются следующие симптомы:

• Полное отсутствие зарядки через все USB-порты
• Неисправность прикуривателя (не нагревается спираль)
• Отказ работы устройств, подключенных к 12V-розетке

Параметр	Значение
Тип корпуса	Mini blade (стандартный)
Цветовая маркировка	Желтый (20А) / Голубой (15А)
Рекомендуемая замена	Только на предохранитель аналогичного номинала

Важно: Постоянное перегорание этого предохранителя указывает на скрытую проблему: повреждение проводки, неисправность гнезда прикуривателя или использование несертифицированных зарядных устройств с чрезмерной нагрузкой. Механическая установка нового предохранителя без диагностики причины может привести к возгоранию.

Диагностика неработающих фар ближнего света

При отказе обеих фар ближнего света на Hyundai Solaris первичный фокус направлен на общие элементы цепи: предохранители, реле и управляющий модуль. Потеря одной фары чаще указывает на локальную проблему – лампу, разъем или проводку. Последовательная проверка исключает простые причины перед углубленным анализом.

Начинайте диагностику с визуального осмотра ламп и контактов в блок-фарах, особенно если неисправность односторонняя. Коррозия, оплавление пластика или потемнение колбы – явные признаки неполадок. Для симметричного отказа сразу проверьте целостность предохранителей и работу реле в монтажном блоке.

Пошаговая проверка цепи

1. Предохранители:
   • Откройте монтажный блок в салоне (левее руля) и подкапотный блок (рядом с АКБ).
   • Проверьте предохранители, отвечающие за ближний свет:

     Блок	Номер	Номинал
     Салонный	F31	10A
     Подкапотный	F14	15A

   • Замените перегоревшие, используя щипцы из блока.
2. Реле ближнего света:
   • В подкапотном блоке найдите реле RL7 (обозначено на крышке).
   • Попробуйте заменить его на идентичное рабочее (например, реле дворников RL4).
   • При включении зажигания и активации фар должно быть слышно щелчок реле.
3. Проводка и заземление:
   • Осмотрите жгуты у блок-фар на предмет перетираний или повреждений грызунами.
   • Проверьте массу кузова в точках крепления к кузову возле фар (часто точки G08L и G08R под фарами).
   • Зачистите окисленные контакты и подтяните болты.
4. Модуль управления:
   • Если предыдущие шаги не дали результата, возможен сбой в BCM (Body Control Module).
   • Требуется компьютерная диагностика для выявления ошибок (например, B1620 – неисправность цепи фар).

Поиск причины отказа поворотников

Отказ поворотников может быть вызван перегоревшими лампами, неисправным реле, проблемами в подрулевом переключателе, обрывом проводки или выходом из строя предохранителей. Аварийная сигнализация часто использует ту же цепь, поэтому её одновременный отказ указывает на общую проблему в электросистеме.

Первичную диагностику всегда начинают с проверки предохранителей, так как они защищают цепь поворотников от перегрузок и коротких замыканий. В Hyundai Solaris соответствующие предохранители расположены в двух блоках: основном (моторный отсек) и дополнительном (салон, левая сторона торпедо под крышкой).

Алгоритм проверки предохранителей

1. Отыщите блоки предохранителей:
   • Под капотом: черный прямоугольный корпус возле аккумулятора.
   • В салоне: пластиковая панель слева от руля (открывается нажатием или отвёрткой).
2. Изучите схему на обратной стороне крышек блоков. Найдите предохранители:
   • Для поворотников: метки "Turn Signal", "TS" или "Аварийка".
   • Для аварийной сигнализации: "Hazard" или "Emergency".
3. Извлеките целевые предохранители специальными щипцами из блока. Осмотрите металлическую нить:
   • Исправный: цельная перемычка между контактами.
   • Перегоревший: разорванная или оплавленная нить.
4. Замените дефектный предохранитель на новый с идентичным номиналом (например, 10А или 15А).

Если предохранитель мгновенно перегорает после замены – в цепи присутствует короткое замыкание. Требуется проверка проводки, контактов реле или исправности ламп. При сохранении проблемы после замены – диагностируйте реле поворотов (обычно в моторном блоке, маркировано "Turn Signal Relay") или подрулевой переключатель.

Предохранитель ABS и системы стабилизации

Предохранитель ABS и системы стабилизации отвечает за защиту электроцепей модуля управления антиблокировочной системой тормозов (ABS) и системы курсовой устойчивости (ESC/VSM). Он предотвращает повреждение дорогостоящих компонентов при коротких замыканиях или перегрузках, возникающих в процессе работы.

Располагается в основном монтажном блоке предохранителей Hyundai Solaris, который находится в салоне автомобиля со стороны водителя. Точное местоположение определяется по схеме на крышке блока или руководству пользователя, но чаще всего занимает позицию в верхнем ряду, обозначенную как "ABS" или "ESC".

Ключевые функции и особенности

При выходе этого предохранителя из строя наблюдаются характерные симптомы:

• Активация контрольной лампы ABS/ESC на приборной панели
• Отключение функций антиблокировки тормозов
• Потеря работоспособности системы стабилизации
• Деактивация системы распределения тормозных усилий (EBD)

Типовые характеристики предохранителя для Hyundai Solaris:

Номинал	Тип корпуса	Цветовая маркировка
30 А	Mini (ATM)	Зеленый

Важно! Замена производится строго на предохранитель аналогичного номинала. Установка элемента с большим током срабатывания может привести к возгоранию электропроводки. При частом перегорании необходим диагностический поиск причин перегрузки.

Защита цепи кондиционера и климат-контроля

Предохранители, отвечающие за цепи кондиционера и климат-контроля Hyundai Solaris, предотвращают повреждение дорогостоящих компонентов системы при коротких замыканиях или перегрузках. Они разрывают цепь питания при превышении допустимой силы тока, защищая компрессор, блок управления, электродвигатели вентиляторов и датчики. Отказ этих элементов может привести к полной неработоспособности системы охлаждения салона или дорогостоящему ремонту.

Основные предохранители расположены в монтажном блоке под капотом (рядом с аккумулятором) и дополнительном блоке салона (ниже рулевой колонки за защитной панелью). Конкретное местоположение зависит от года выпуска и комплектации автомобиля. Для защиты климатической системы используются как минимум два ключевых предохранителя: один отвечает за питание компрессора кондиционера, второй – за электронный блок управления климат-контролем и связанную периферию.

Ключевые предохранители и их функции

Номер позиции	Номинал (А)	Защищаемый компонент
F10 (под капотом)	10	Блок управления климат-контролем, датчики температуры
F34 (под капотом)	10	Реле включения компрессора кондиционера
F20 (в салоне)	7.5	Панель управления климат-контролем, подсветка кнопок

Важные особенности:

• Компрессор кондиционера защищается косвенно через реле, чья цепь управления имеет собственный предохранитель (например, F34).
• Вентиляторы радиатора кондиционера и основного охлаждения часто объединены в одну цепь, защищенную мощным предохранителем (40-60А) в подкапотном блоке.
• При диагностике неисправностей климатической системы проверка целостности этих предохранителей – обязательный первый этап.

Вентилятор охлаждения двигателя: цепи защиты

Цепи вентилятора охлаждения двигателя Hyundai Solaris защищены предохранителями и реле для предотвращения повреждений из-за перегрузок или коротких замыканий. Основные элементы сосредоточены в моторном отсеке (подкапотный блок предохранителей) и салонном блоке (у ног водителя). Отказ этих компонентов приводит к немедленному прекращению работы вентилятора, что грозит критическим перегревом двигателя.

Система использует раздельную защиту для силовых цепей (высокий ток) и управляющих сигналов (низкий ток). В зависимости от скорости вращения могут задействоваться разные комбинации реле и предохранителей. Типовая схема включает предохранитель силовой линии, предохранитель цепи управления ЭБУ двигателя, а также одно или несколько реле (для низкой/высокой скорости).

Типовые компоненты защиты (Solaris 1-2 поколения):

Назначение	Номинал	Расположение	Последствия перегорания
Силовая цепь вентилятора (общий)	40A	Подкапотный блок (F25/F26)	Полное отключение вентилятора
Управление ЭБУ (низкая скорость)	10A	Салонный блок (F3)	Отсутствие включения на 1-й скорости
Реле низкой скорости	-	Подкапотный блок (R5/R7)	Не работает 1-я скорость вентилятора
Реле высокой скорости	-	Подкапотный блок (R6)	Отсутствие 2-й скорости, перегрев в пробках

Важно: При диагностике проверяйте все связанные элементы последовательно:

1. Силовые предохранители в моторном отсеке
2. Реле скоростей вентилятора
3. Предохранители цепи управления в салоне
4. Целостность проводки и разъемов

Расположение может отличаться в зависимости от года выпуска и комплектации – всегда сверяйтесь с актуальной схемой на крышке блоков предохранителей. Замена производится только на предохранители идентичного номинала.

Предохранитель бензонасоса Хендай Солярис: расположение и симптомы неисправности

Предохранитель бензонасоса защищает электрическую цепь топливного насоса от перегрузок и коротких замыканий. При возникновении нештатной ситуации он перегорает, разрывая цепь питания и предотвращая повреждение более дорогостоящих компонентов, таких как сам топливный насос или контроллер.

В Hyundai Solaris предохранитель топливного насоса расположен в монтажном блоке салона, который находится в нижней части приборной панели со стороны водителя. Чтобы получить доступ, необходимо открыть крышку блока. Ищите предохранитель с маркировкой "FUEL PUMP" или "FP" (номинал обычно 15А или 20А, но точное значение и положение см. на схеме крышки блока или в руководстве по эксплуатации автомобиля).

Симптомы неисправности предохранителя бензонасоса

При перегорании предохранителя бензонасоса возникают следующие характерные признаки:

• Двигатель не запускается: стартер работает нормально, крутит коленвал, но двигатель не схватывает и не запускается из-за отсутствия подачи топлива в систему.
• Автомобиль внезапно глохнет во время движения: если предохранитель перегорает в момент работы двигателя, подача топлива прекращается, что приводит к остановке мотора.
• Отсутствие звука работы бензонасоса: при включении зажигания (до запуска стартера) не слышен характерный гудящий звук топливного насоса, который обычно длится несколько секунд.

При появлении этих симптомов в первую очередь рекомендуется проверить состояние соответствующего предохранителя и при необходимости заменить его на новый того же номинала. Однако помните, что перегорание предохранителя часто является следствием более серьезной проблемы в цепи топливного насоса, поэтому необходимо провести диагностику.

Правила хранения запасных предохранителей в авто

Храните запасные предохранители в оригинальной заводской упаковке или герметичном контейнере для защиты от влаги, пыли и механических повреждений. Используйте пластиковые боксы с индивидуальными ячейками или специальные органайзеры с прозрачной крышкой – это предотвратит смешивание номиналов и упростит идентификацию.

Размещайте комплект в салоне автомобиля, избегая зон с экстремальными температурами: бардачок, центральный консольный отсек или ниша под сиденьем. Исключите хранение в багажнике рядом с источниками тепла или в незакрепленном виде – вибрация может повредить элементы.

Ключевые рекомендации

• Маркировка: Группируйте предохранители по номиналам (5А, 10А, 15А и т.д.) с подписями на контейнере
• Доступность: Закрепите набор так, чтобы он не перемещался при движении, но оставался под рукой
• Комплектация: Включайте только актуальные для вашей модели Солярис номиналы (сверьтесь с мануалом)

Нельзя	Правильная альтернатива
Хранение россыпью в перчаточном ящике	Жёсткий контейнер с фиксаторами
Соседство с металлическими предметами	Изоляция в тканевом чехле или отдельном отсеке
Воздействие прямого солнечного света	Затемнённое место в салоне

Регулярно проверяйте целостность запасов – даже при правильном хранении срок годности предохранителей ограничен. Заменяйте элементы с признаками коррозии, деформации или помутнения контактных пластин.

Последствия установки неправильного предохранителя

Установка предохранителя с неподходящими характеристиками в блоке Hyundai Solaris создаёт серьёзные риски для электрооборудования и безопасности автомобиля. Основная опасность заключается в том, что защитная функция цепи перестаёт работать корректно, так как ключевые параметры – номинал тока и скорость срабатывания – не соответствуют требованиям конкретной системы.

Последствия проявляются в нескольких критических аспектах: от мгновенных повреждений до скрытых неисправностей, которые могут развиваться постепенно. Несоответствие предохранителя схеме питания нарушает расчётный баланс защиты, превращая его либо в "слабое звено", либо в бесполезный элемент.

Основные риски и последствия

Применение предохранителя с завышенным номиналом тока:

• Возгорание проводки: Ток, превышающий безопасный для цепи, не размыкает цепь вовремя. Изоляция проводов плавится или загорается.
• Выход из строя оборудования: Дорогостоящие электронные модули (ЭБУ, блоки фар, мультимедиа) получают недопустимую перегрузку и сгорают.
• Повреждение разъёмов и контактов: Перегрев в местах соединений приводит к оплавлению пластика и разрушению контактов.

Использование предохранителя с заниженным номиналом тока:

• Ложные срабатывания: Предохранитель перегорает при нормальной нагрузке цепи, обесточивая важные системы (например, топливный насос, фары) без реальной неисправности.
• Некорректная работа устройств: Оборудование не получает достаточной мощности, что вызывает сбои (мерцание света, отключение датчиков, глохнущий двигатель).

Игнорирование типа предохранителя (обычный/микро/низкопрофилый):

• Плохой контакт или короткое замыкание: Неправильный физический размер приводит к ненадёжной фиксации в гнезде, искрению, нагреву и возможному замыканию соседних цепей.
• Повреждение блока предохранителей: Деформация или оплавление пластика гнёзд из-за перегрева в месте плохого контакта.

Неправильный параметр	Ключевая опасность	Пример последствия в Solaris
Завышенный ток (напр., 20А вместо 10А)	Отсутствие защиты от перегрузки	Расплавление жгута проводов к фарам, выход из строя генератора
Заниженный ток (напр., 5А вместо 15А)	Частые ложные срабатывания	Постоянное отключение прикуривателя или блока климат-контроля
Несоответствие типа (напр., микро2 вместо мини)	Плохой контакт, нагрев	Обугливание контактов в блоке предохранителей под капотом

Дополнительные скрытые угрозы: Постоянные перегрузки из-за неправильной защиты ускоряют износ аккумулятора и генератора. Повреждённая проводка может вызвать сбои в работе CAN-шины, что приводит к хаотичным ошибкам на приборной панели и некорректной работе систем автомобиля.

Профилактика замыканий в бортовой сети

Регулярно проверяйте целостность изоляции электропроводки, особое внимание уделяя участкам возле подвижных элементов (двери, петли капота/багажника) и зонам с повышенной температурой (двигатель, выхлопная система). Любые потертости, оплавления или трещины на проводах требуют немедленной замены поврежденного участка с применением термостойких материалов.

Контролируйте состояние клемм аккумулятора: окисление или ослабление креплений вызывает рост переходного сопротивления, локальный перегрев и риск возгорания. Очищайте контакты специальной щеткой и защищайте антикоррозийной смазкой. Избегайте установки нештатного электрооборудования без расчета нагрузки на сеть и дополнительных реле.

Ключевые меры предотвращения

• Защита монтажных блоков: Следите за герметичностью крышек блоков предохранителей (под капотом и в салоне). Попадание влаги или технических жидкостей – частая причина КЗ.
• Правильный подбор предохранителей: Никогда не заменяйте перегоревший элемент "жучком" или предохранителем большего номинала – это лишает цепь защиты.
• Фиксация жгутов: Убедитесь, что все жгуты надежно закреплены хомутами и не контактируют с острыми кромками кузова или вибрирующими деталями.

Риск	Метод профилактики	Периодичность
Коррозия контактов	Обработка клемм аккумулятора и массовых точек	Каждые 6 месяцев
Перегрузка цепи	Проверка соответствия мощности подключаемых устройств	Перед установкой доп. оборудования
Износ изоляции	Визуальный осмотр открытых участков проводки	При ТО (раз в год)

Используйте только оригинальные предохранители Hyundai Solaris или сертифицированные аналоги. Дешевые аналоги часто имеют нестабильную характеристику срабатывания. При частом перегорании одного и того же предохранителя незамедлительно ищите причину в цепи, а не продолжайте его замену.

1. Отключайте АКБ перед любыми работами с электросистемой.
2. При мойке двигателя избегайте прямого попадания воды на разъемы и блоки предохранителей.
3. Мониторьте работу генератора: напряжение в сети должно быть в пределах 13.8–14.5В.

Список источников

При подготовке материалов о предохранителях Hyundai Solaris использовались проверенные технические документы и авторитетные отраслевые ресурсы. Основное внимание уделялось точности описания назначения элементов и их расположения в различных модификациях автомобиля.

Ниже представлены ключевые источники, содержащие детальную информацию о блоках предохранителей, реле, их схемотехнике и функциях. Все данные соответствуют официальным спецификациям производителя для актуальных поколений модели.

Официальная и техническая документация

• Руководство по эксплуатации Hyundai Solaris (российская версия для соответствующих годов выпуска)
• Сервисные мануалы Hyundai Motor Company (разделы "Электрооборудование" и "Схемы предохранителей")
• Каталоги электронных компонентов оригинальных запасных частей (OEM)

Специализированные автомобильные ресурсы

• Технические бюллетени дилерских центров Hyundai по вопросам электрооборудования
• Профильные форумы владельцев Hyundai Solaris с подтверждёнными решениями мастеров
• Аналитические обзоры автомобильных инженеров по диагностике цепей защиты

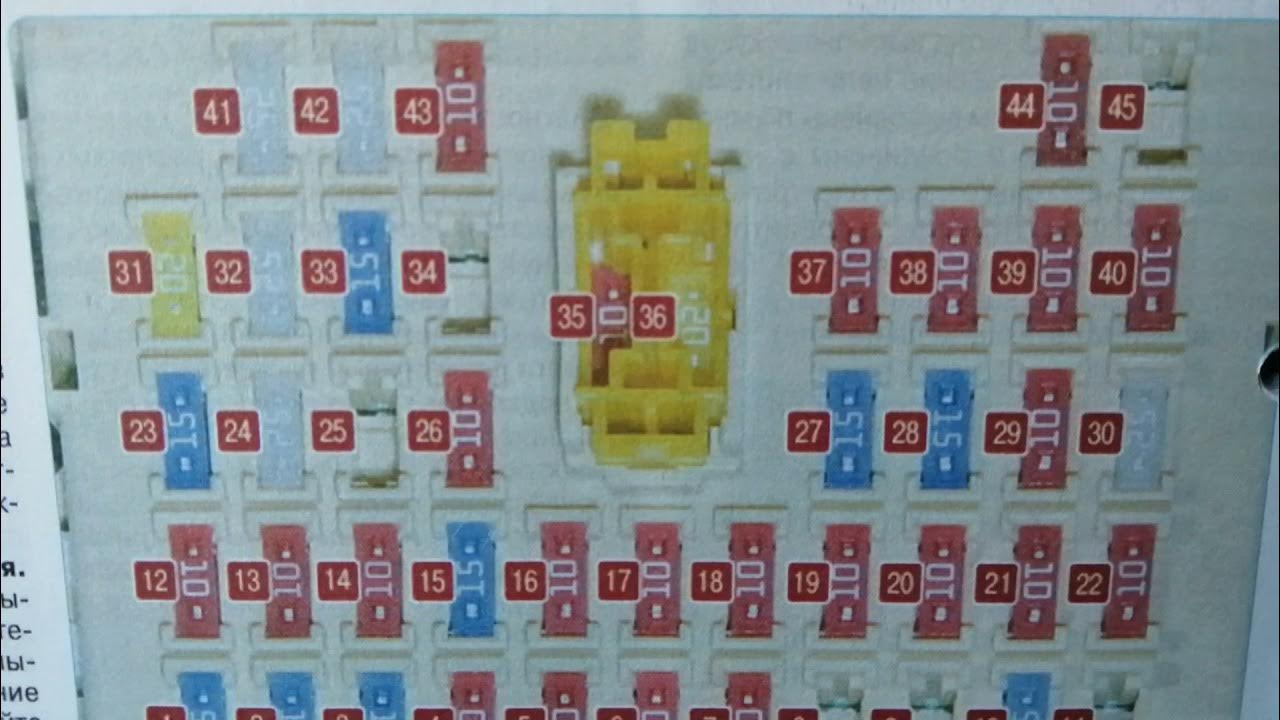

Видео: Предохранители и реле Хендай Солярис 1 с описанием и схемами блоков


• Как переключать передачи - инструкция для новичков

• Проверка лямбда-зонда тестером

• Аэродинамический обвес для Toyota Land Cruiser 200
